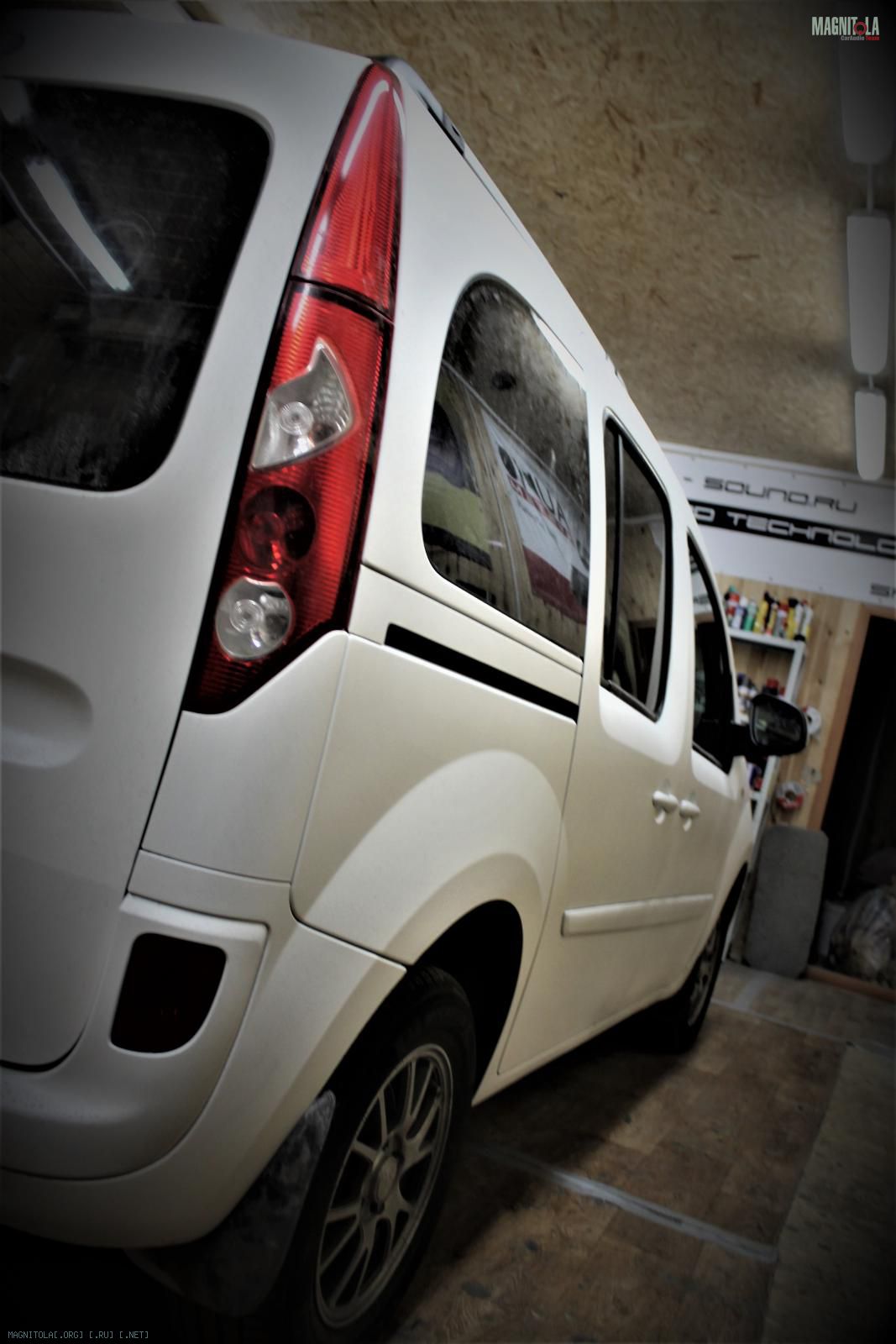

В KF-Sound Technology приехал Renault Kangoo 2

Вложение 1280995Вложение 1280997Вложение 1280999

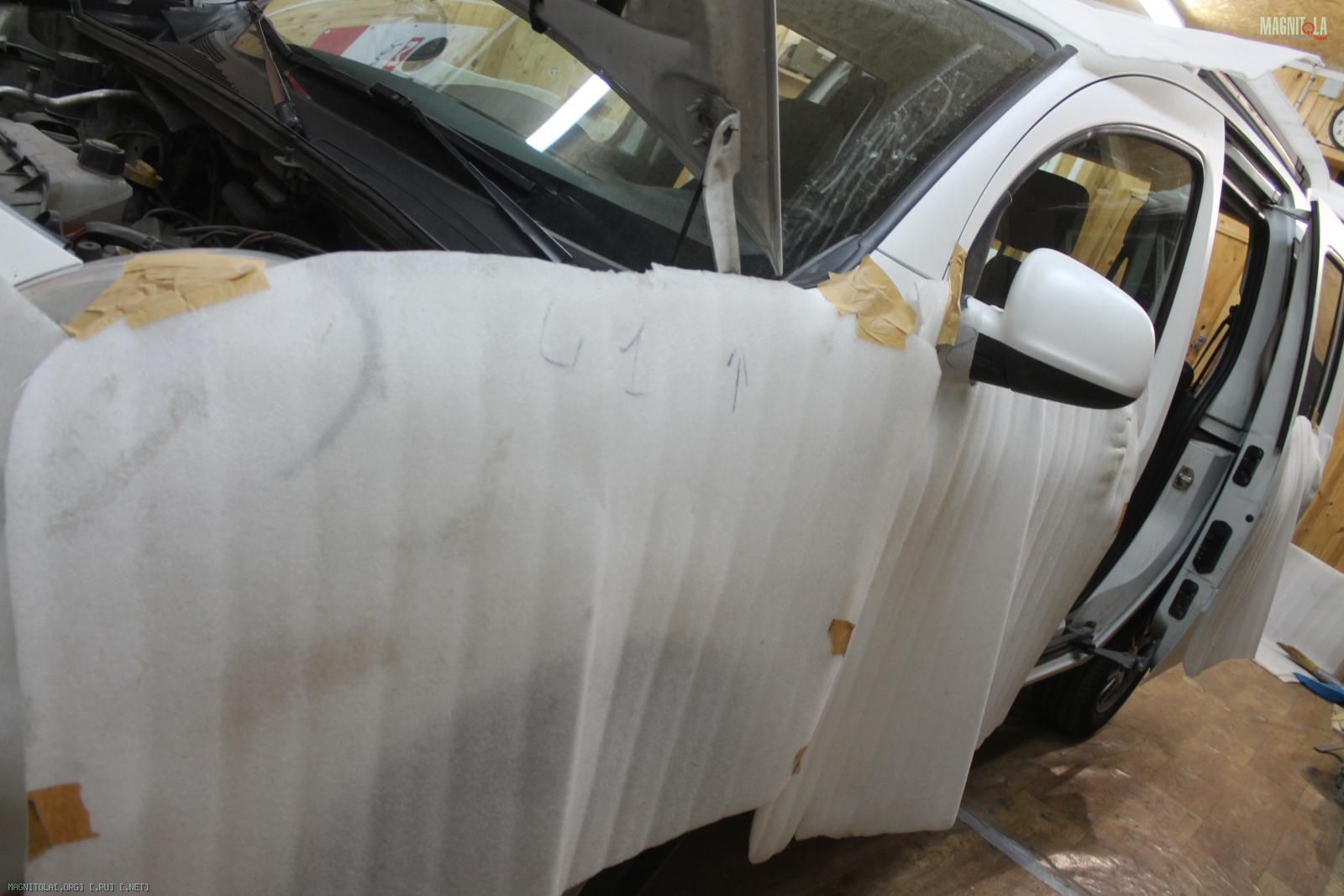

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

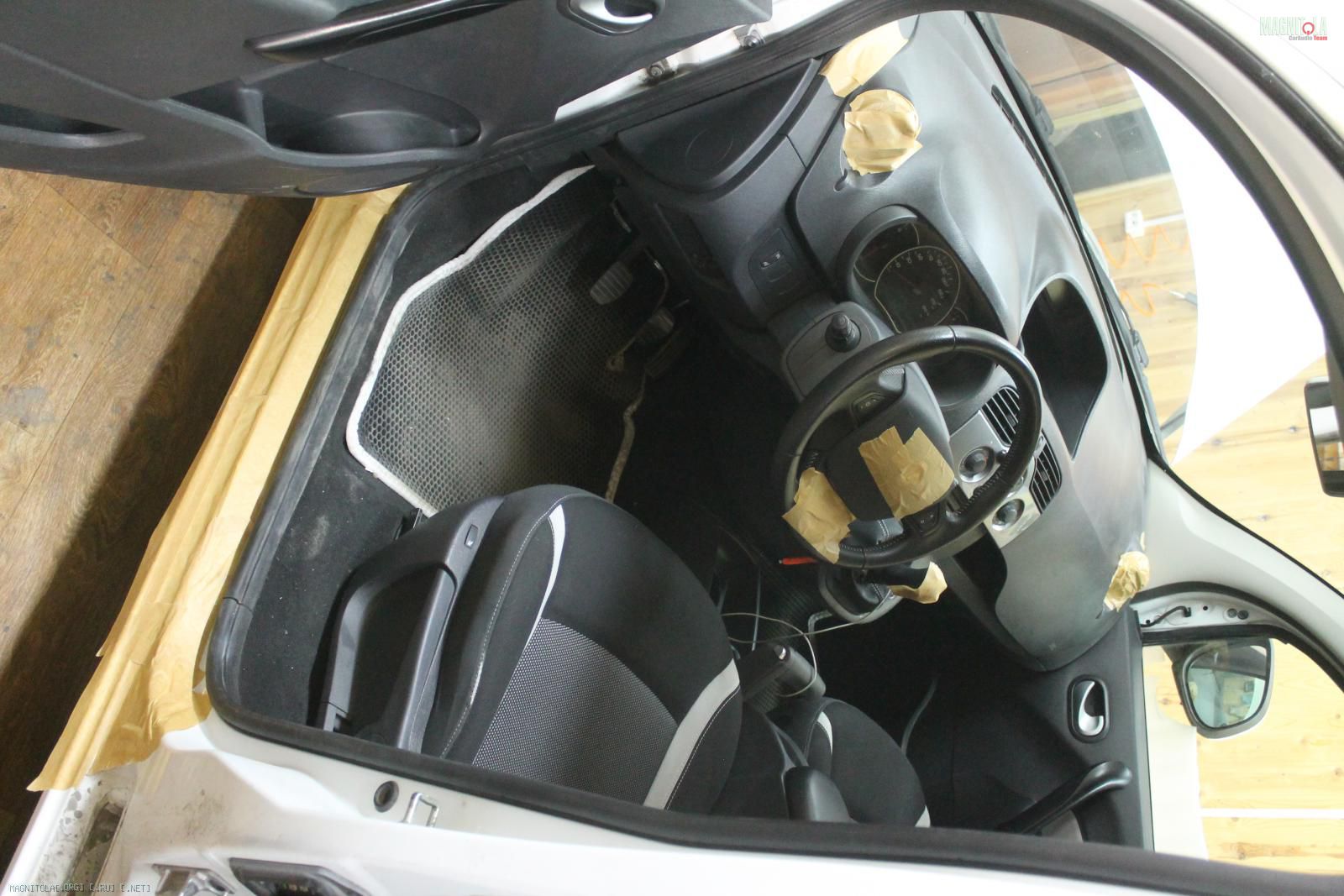

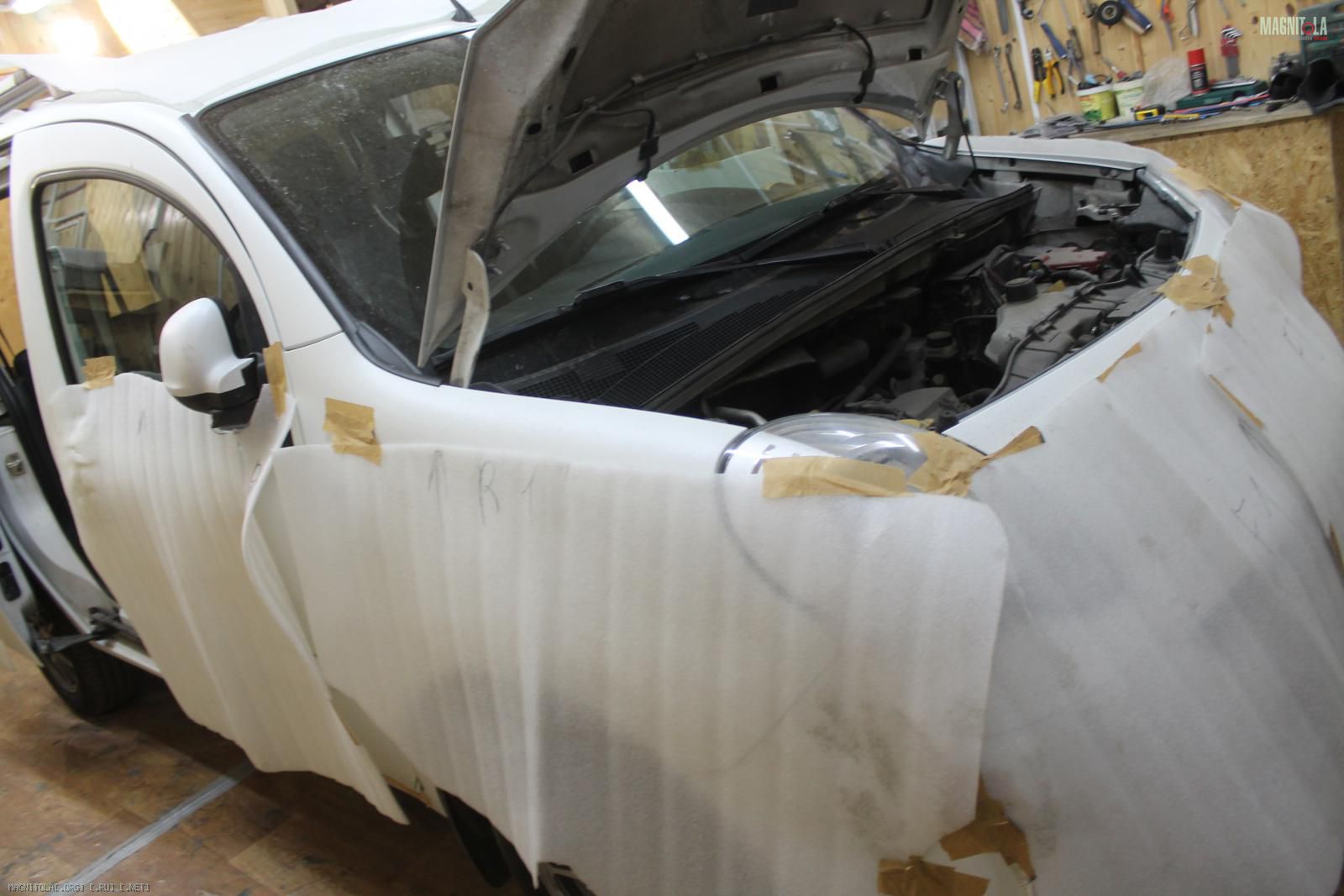

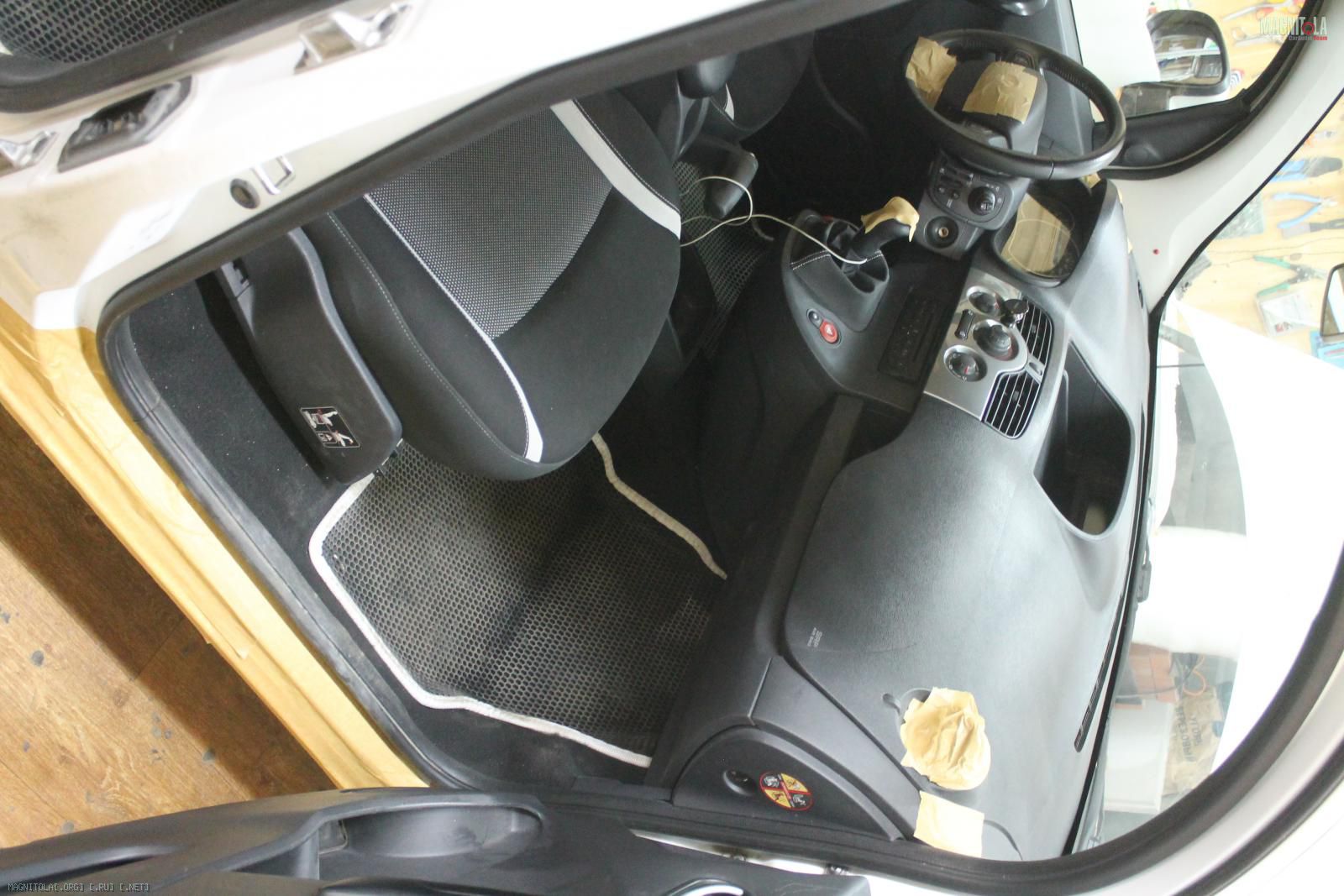

"Защита кузова-салона".
Вложение 1281001Вложение 1281003Вложение 1281005Вложение 1281007

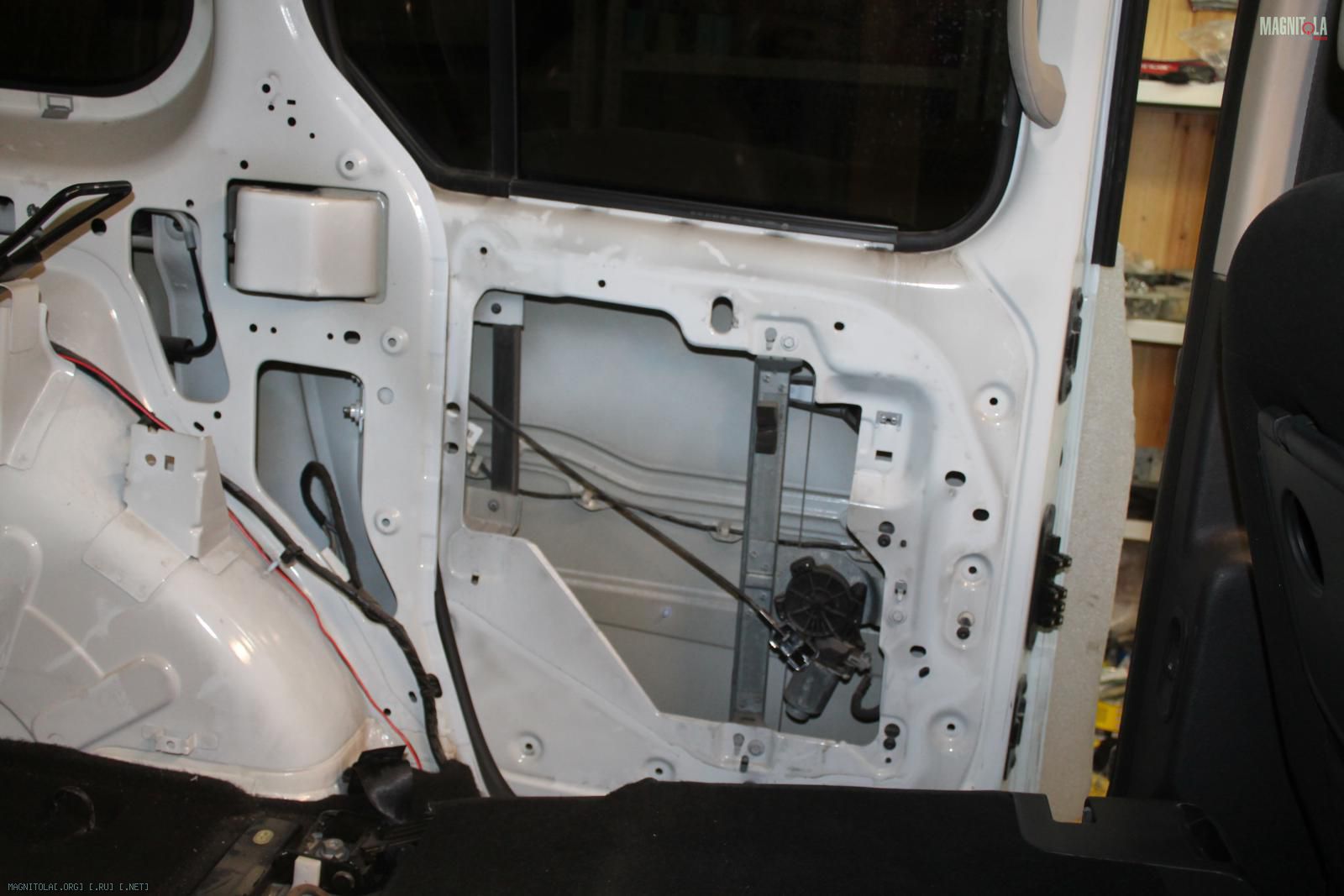

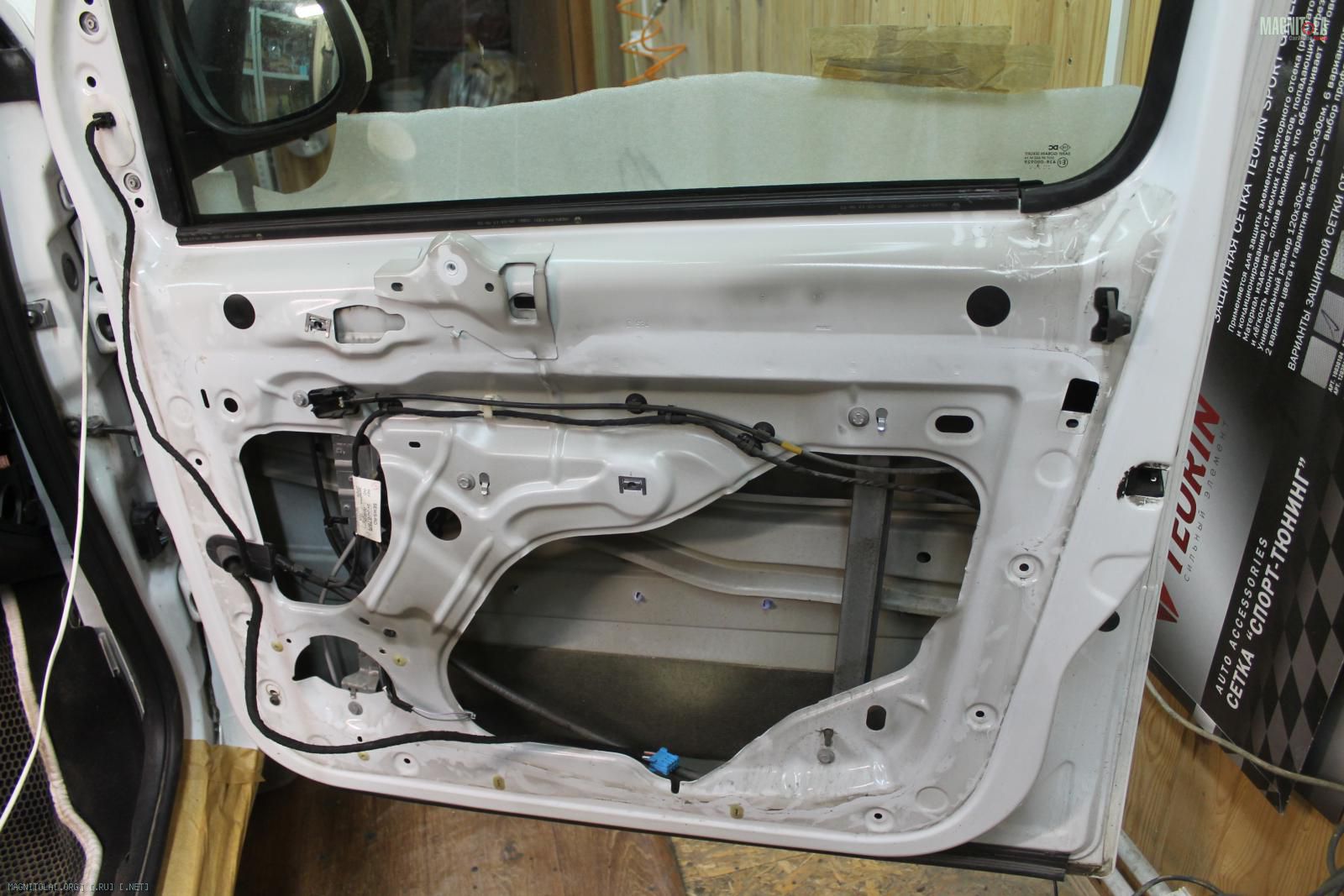

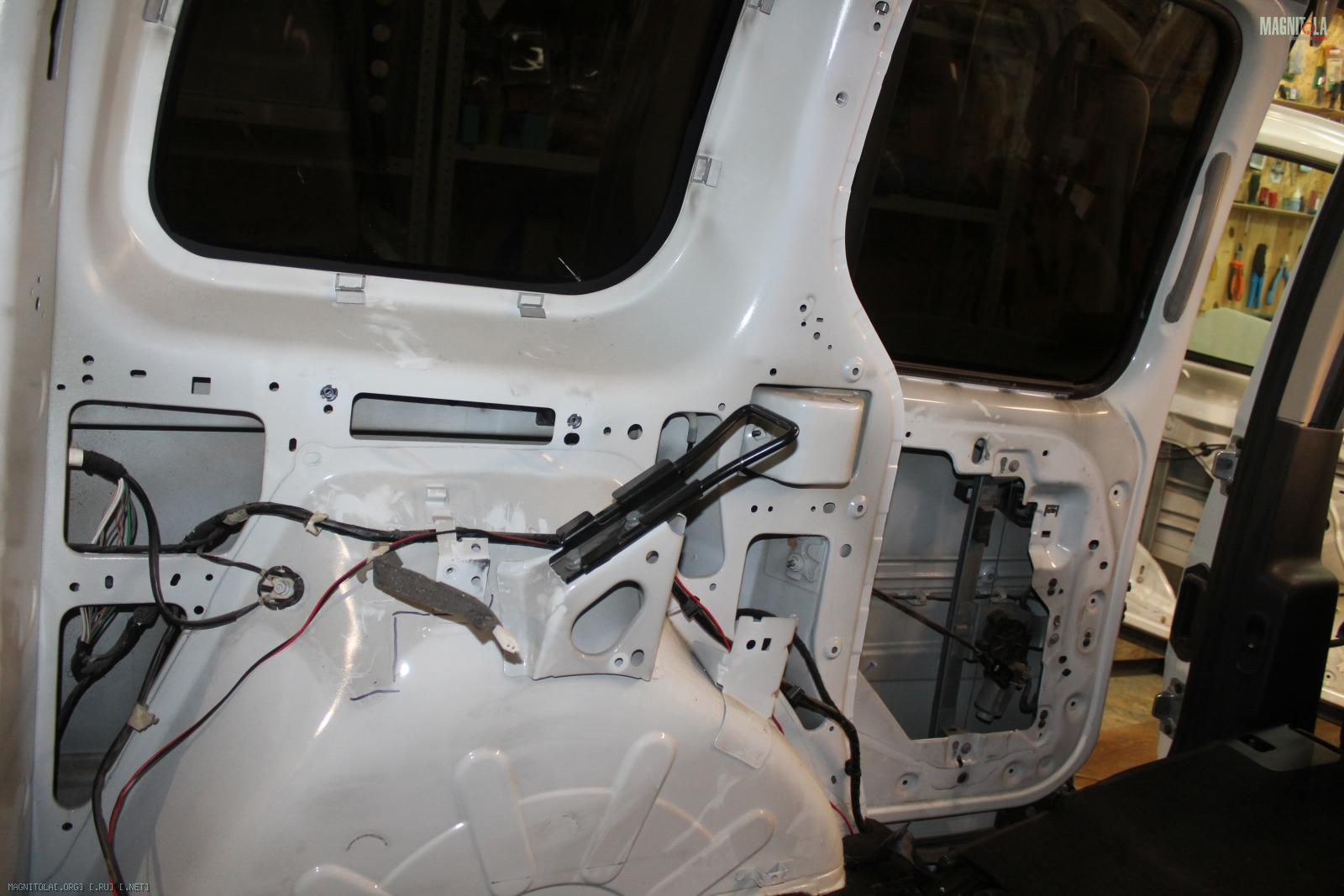

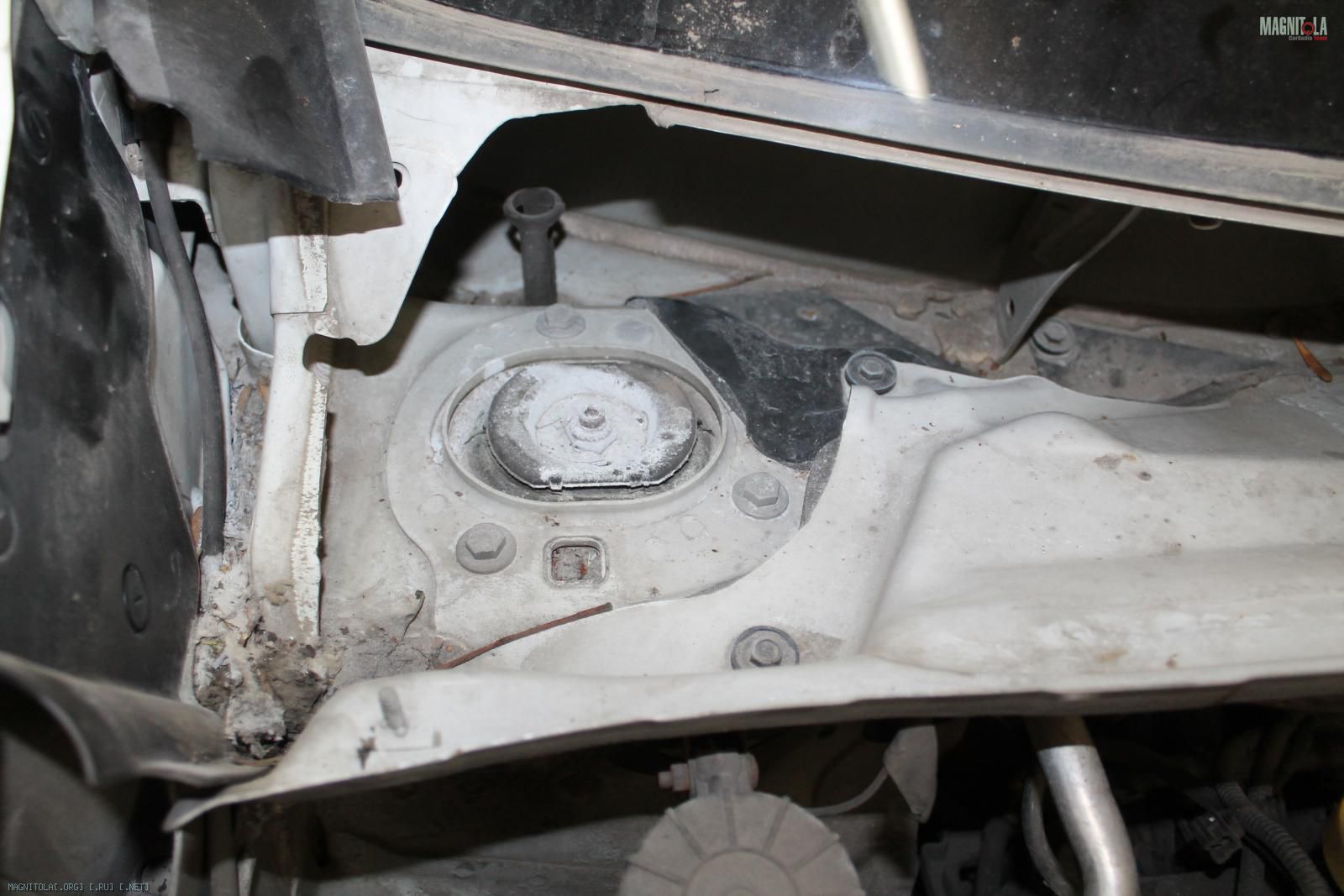

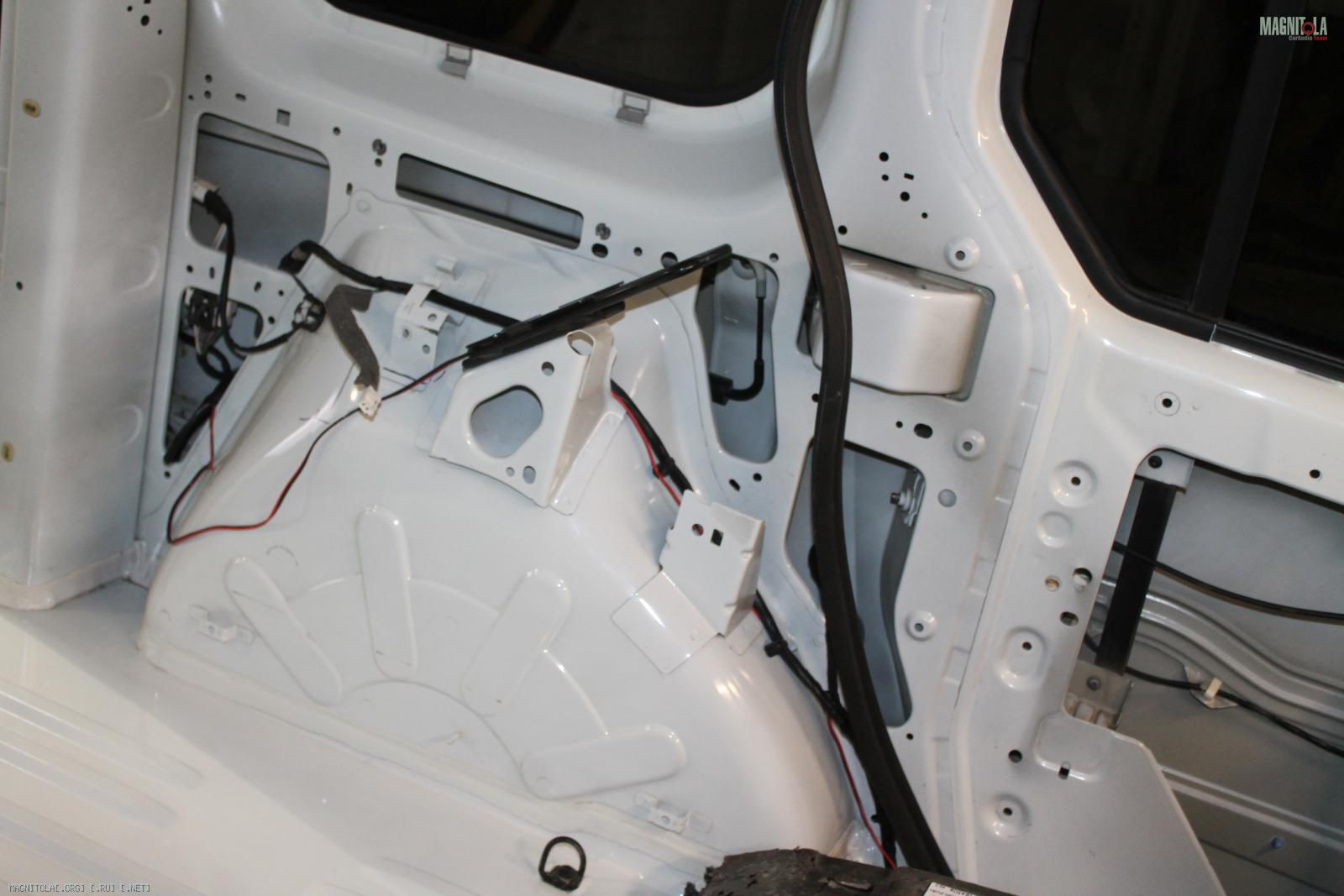

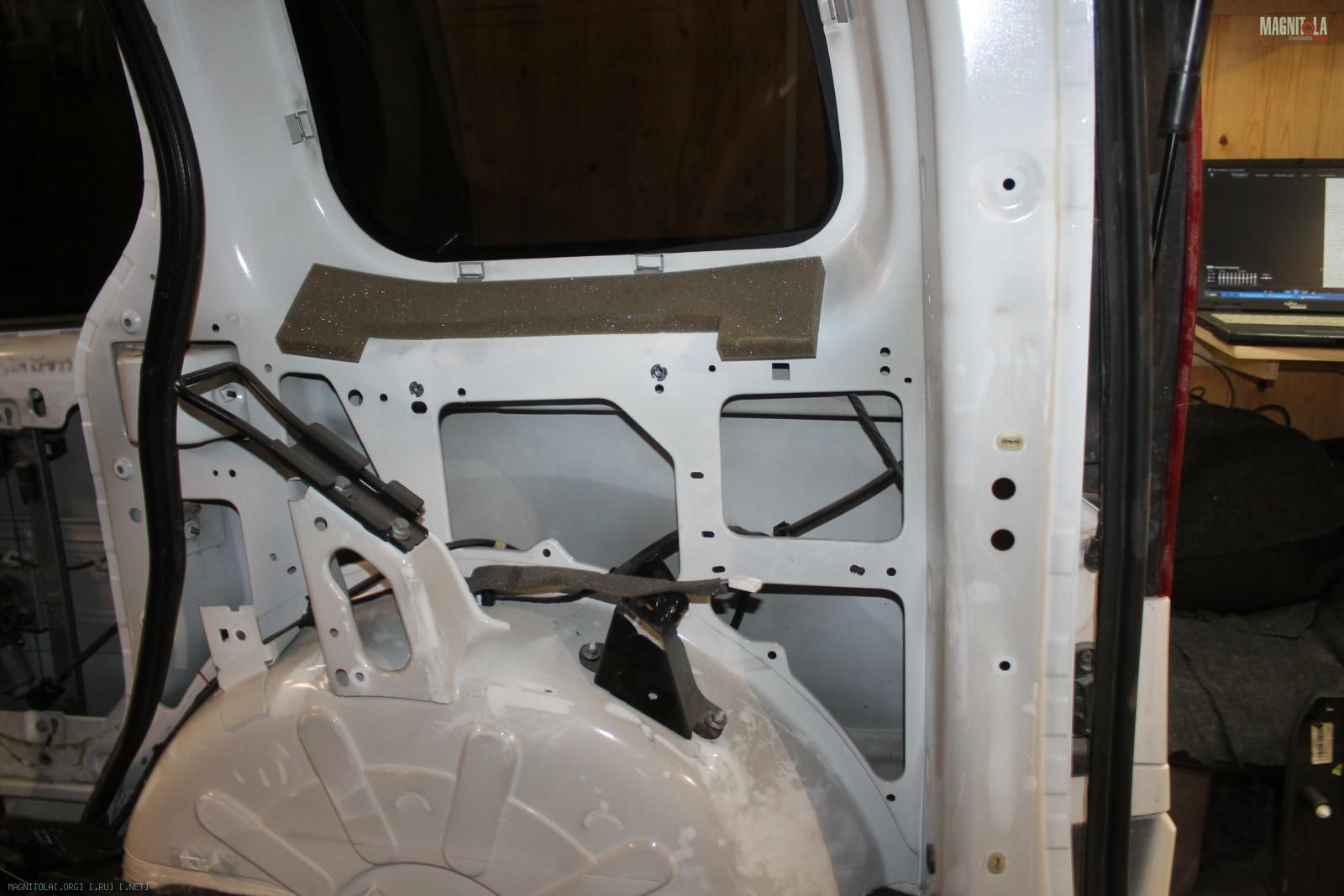

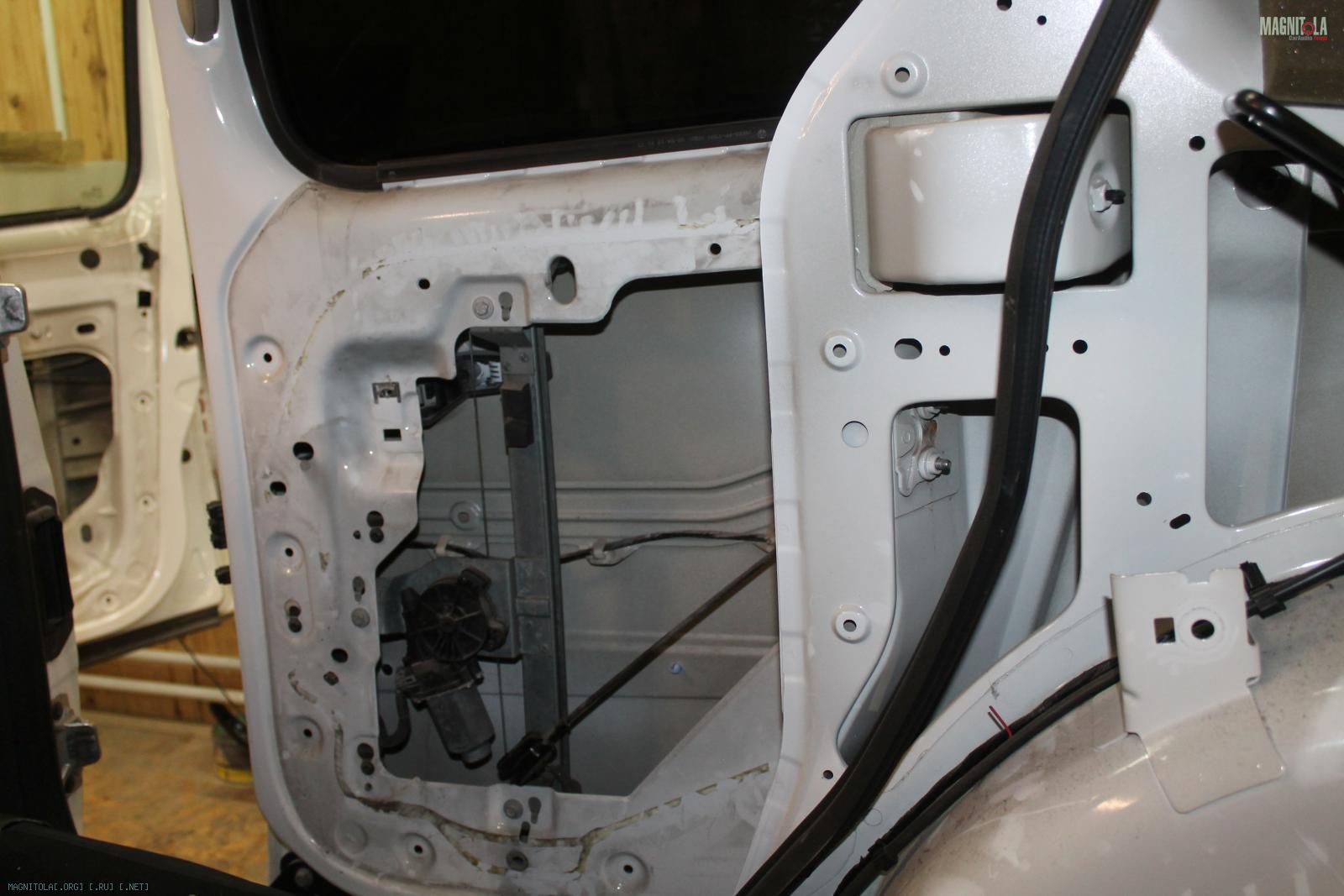

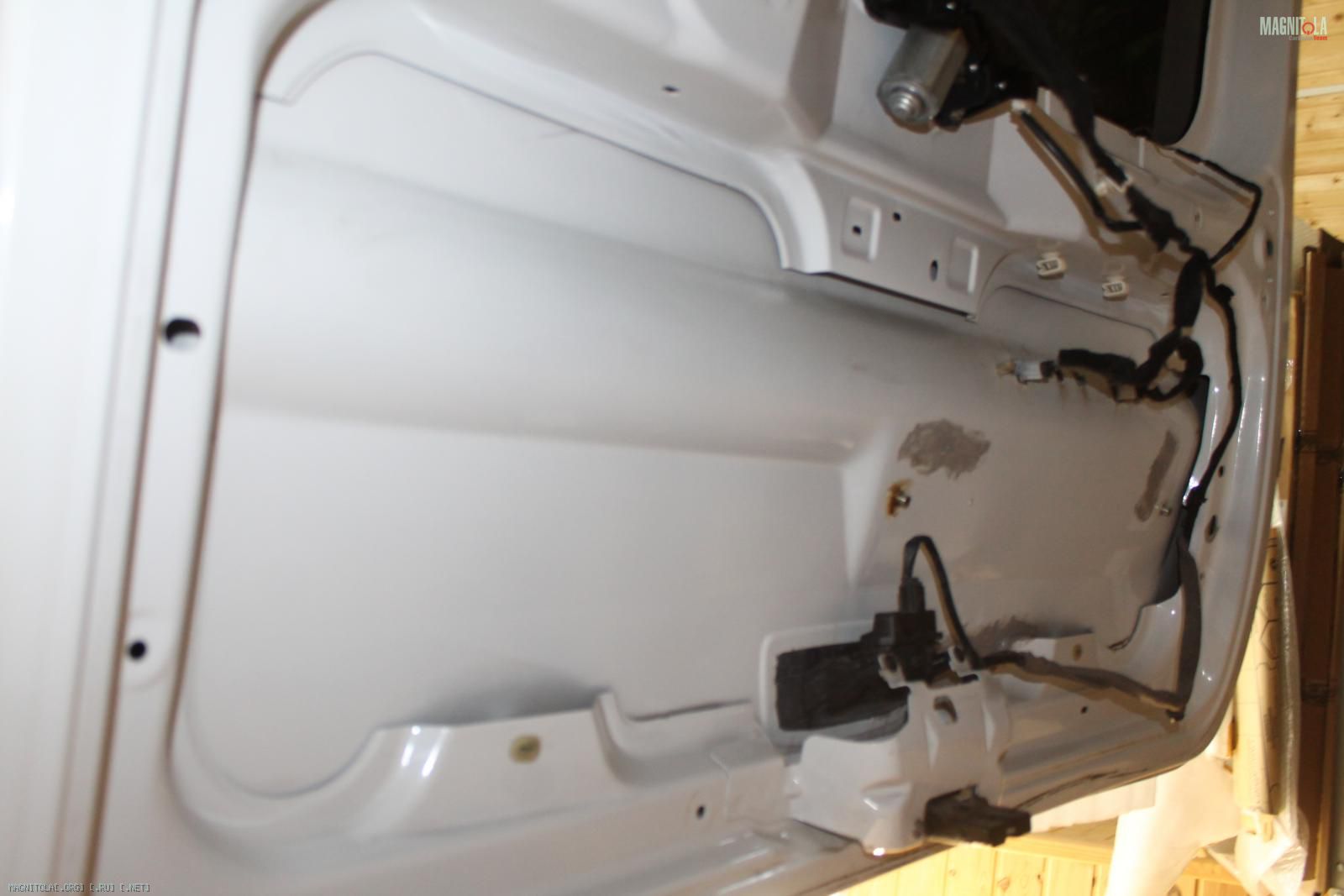

Разбираем салон, двери, жабо...
Что имеем....
Вложение 1281011Вложение 1281013Вложение 1281015Вложение 1281017Вложение 1281019Вложение 1281021Вложение 1281023Вложение 1281025

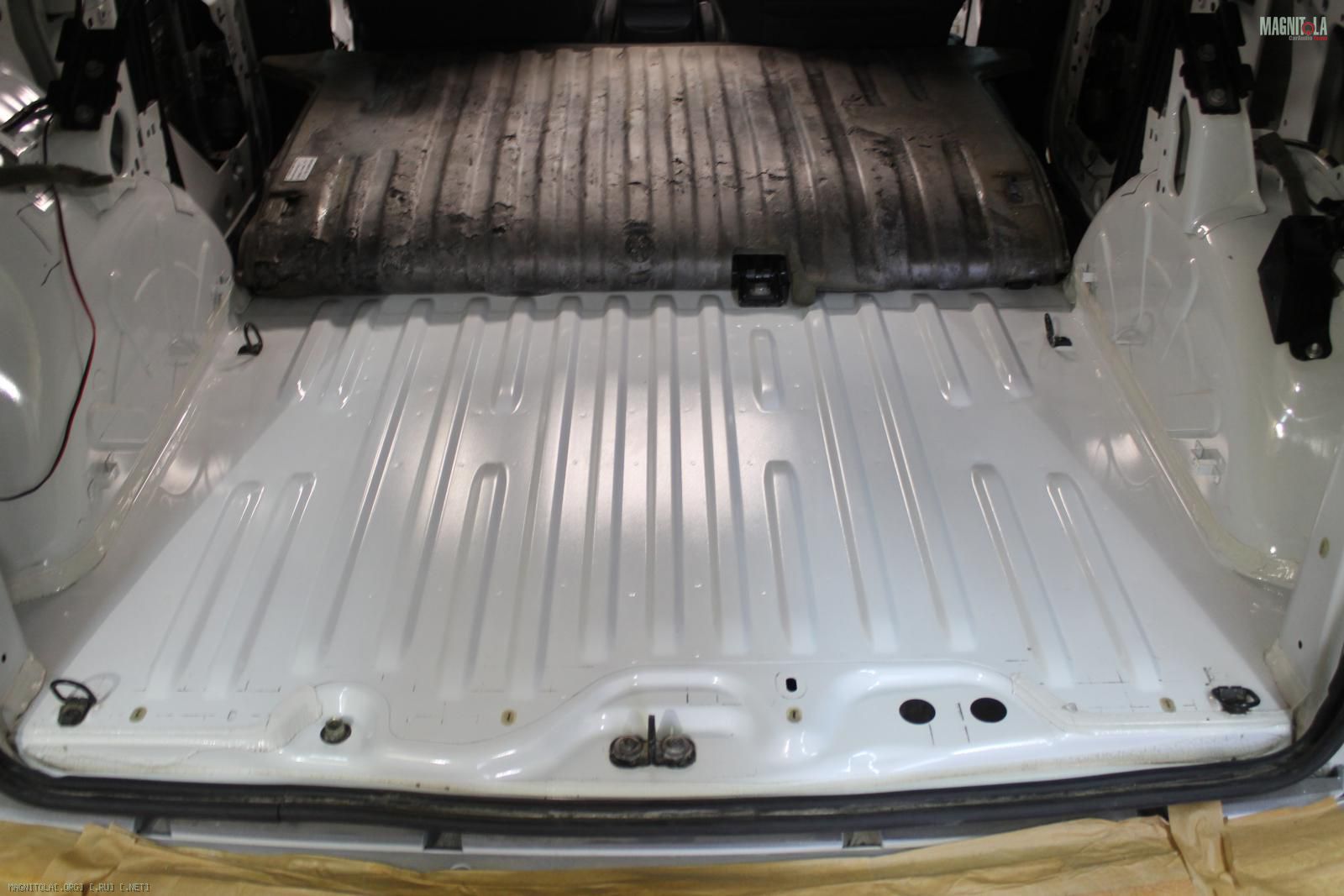

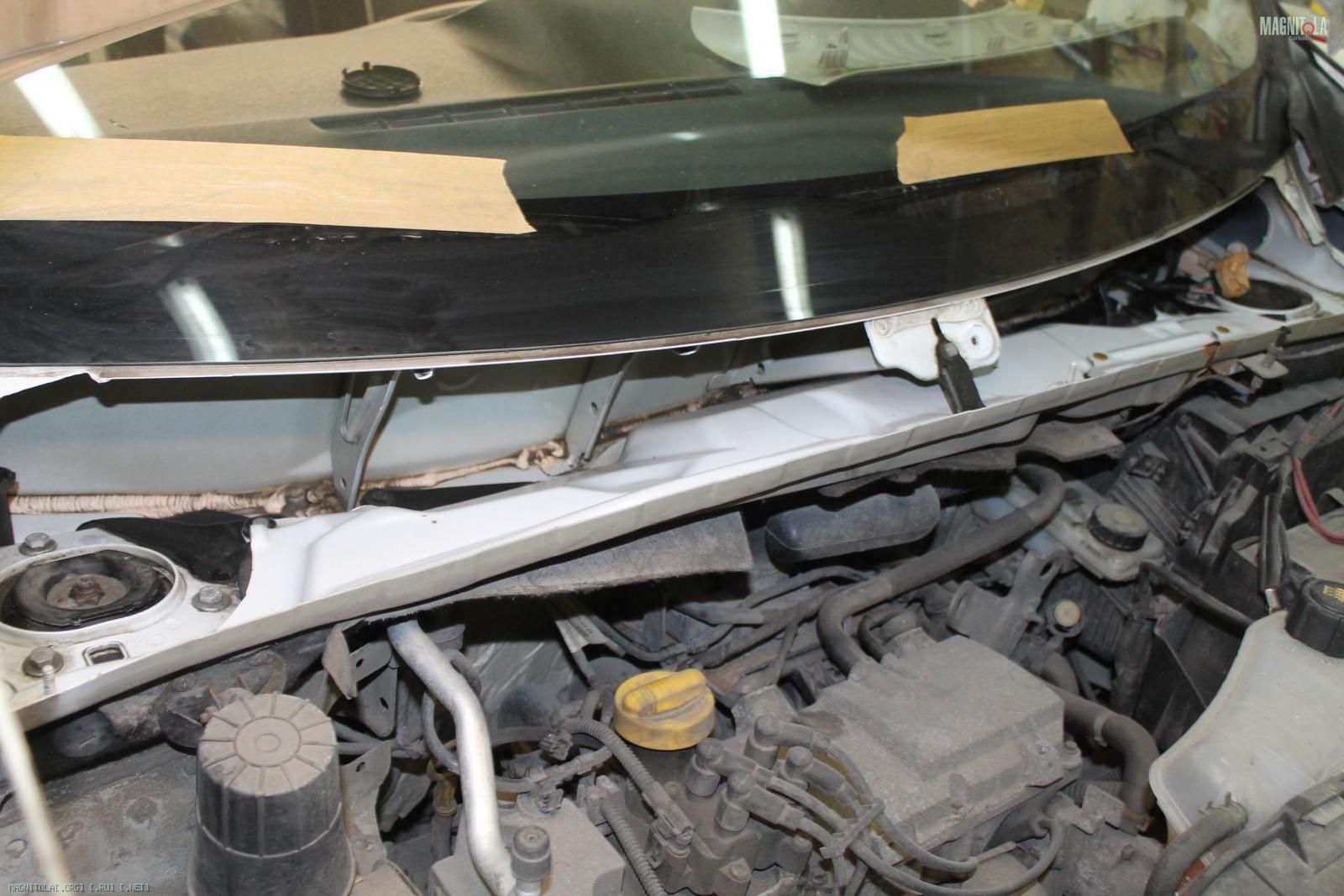

Очищаем, обезжириваем...

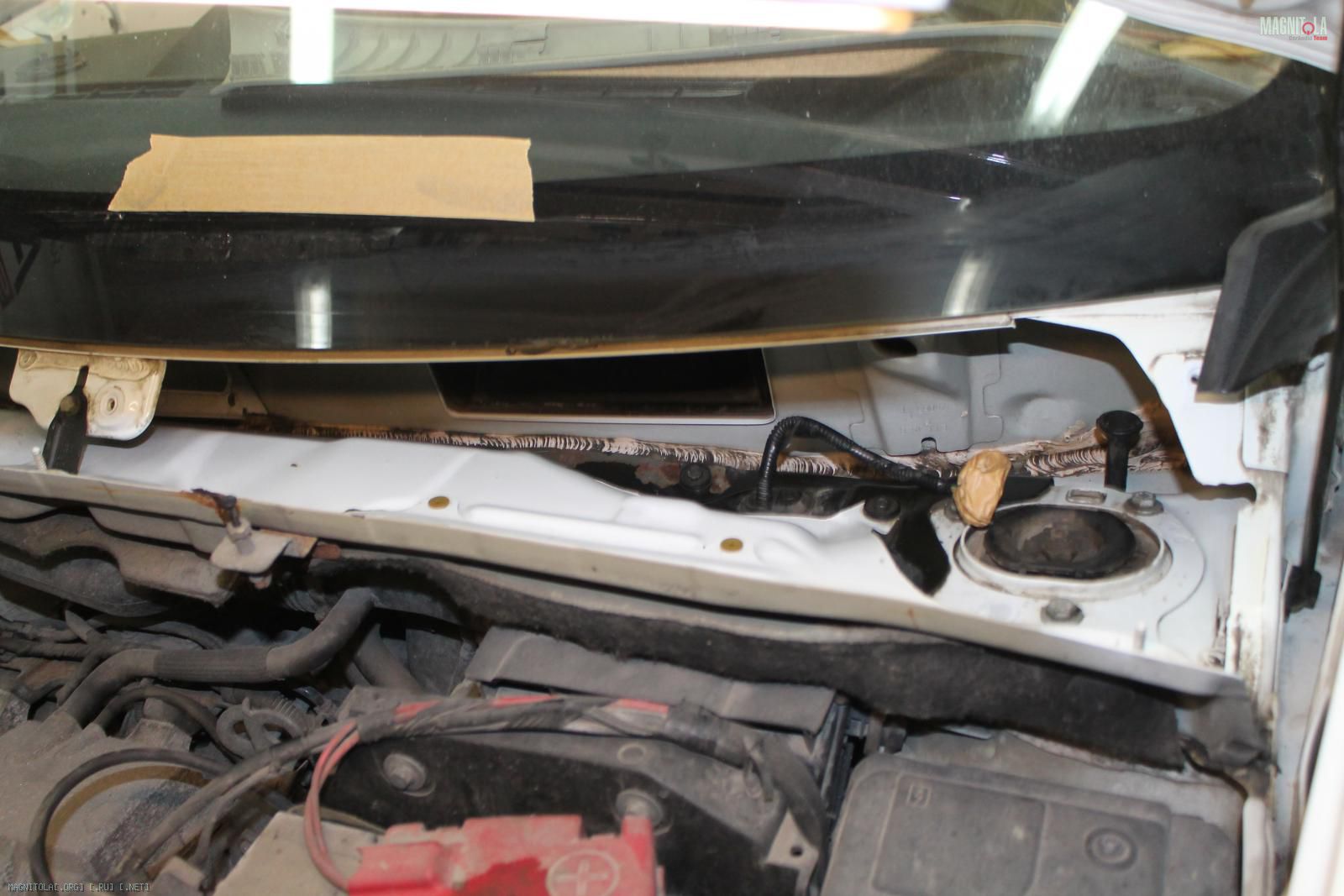

На жабо наносим защитный состав...
Вложение 1281027Вложение 1281029Вложение 1281031Вложение 1281033Вложение 1281035Вложение 1281037Вложение 1281039Вложение 1281041Вложение 1281043Вложение 1281045Вложение 1281047Вложение 1281049Вложение 1281051Вложение 1281053

Renault Kangoo 2

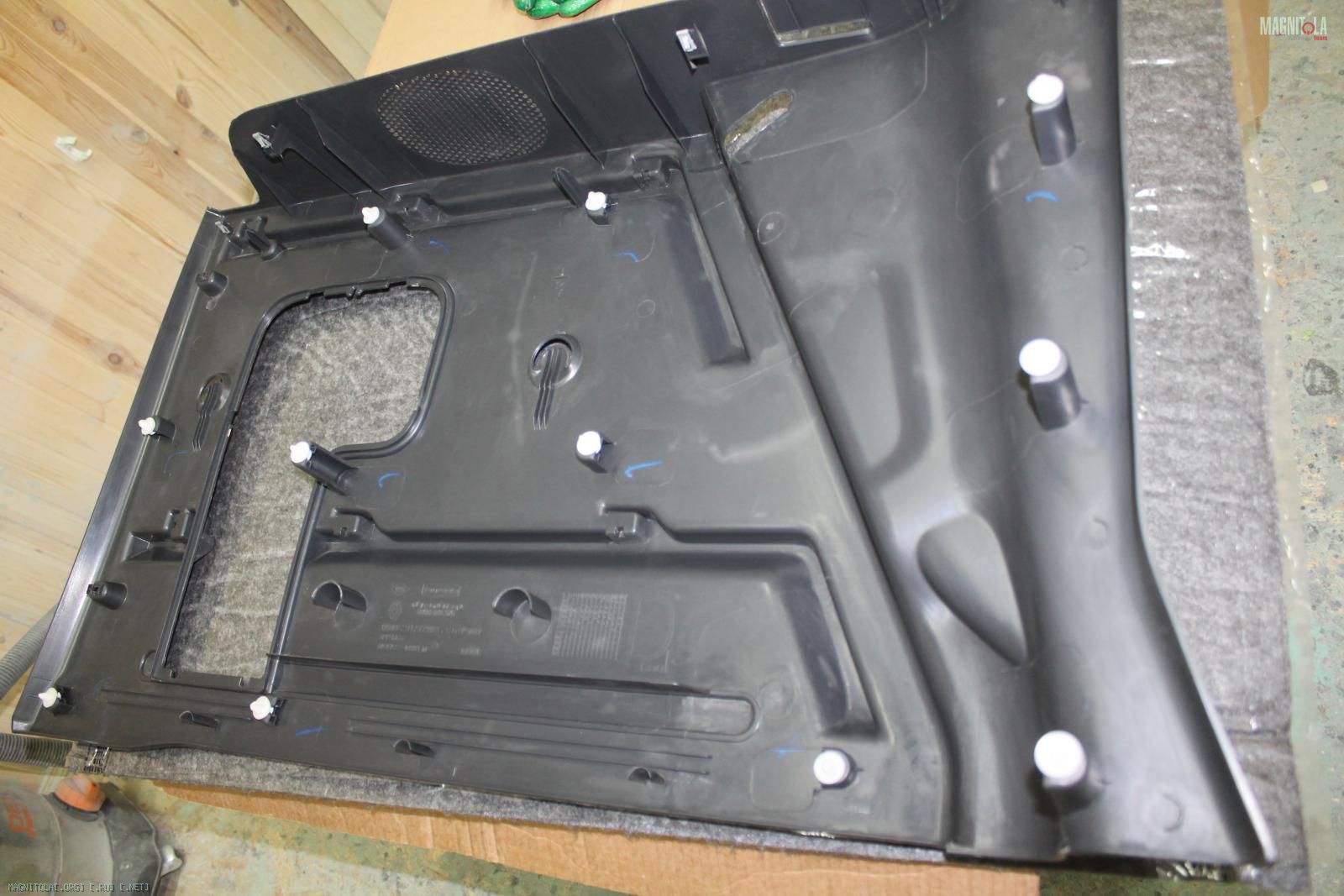

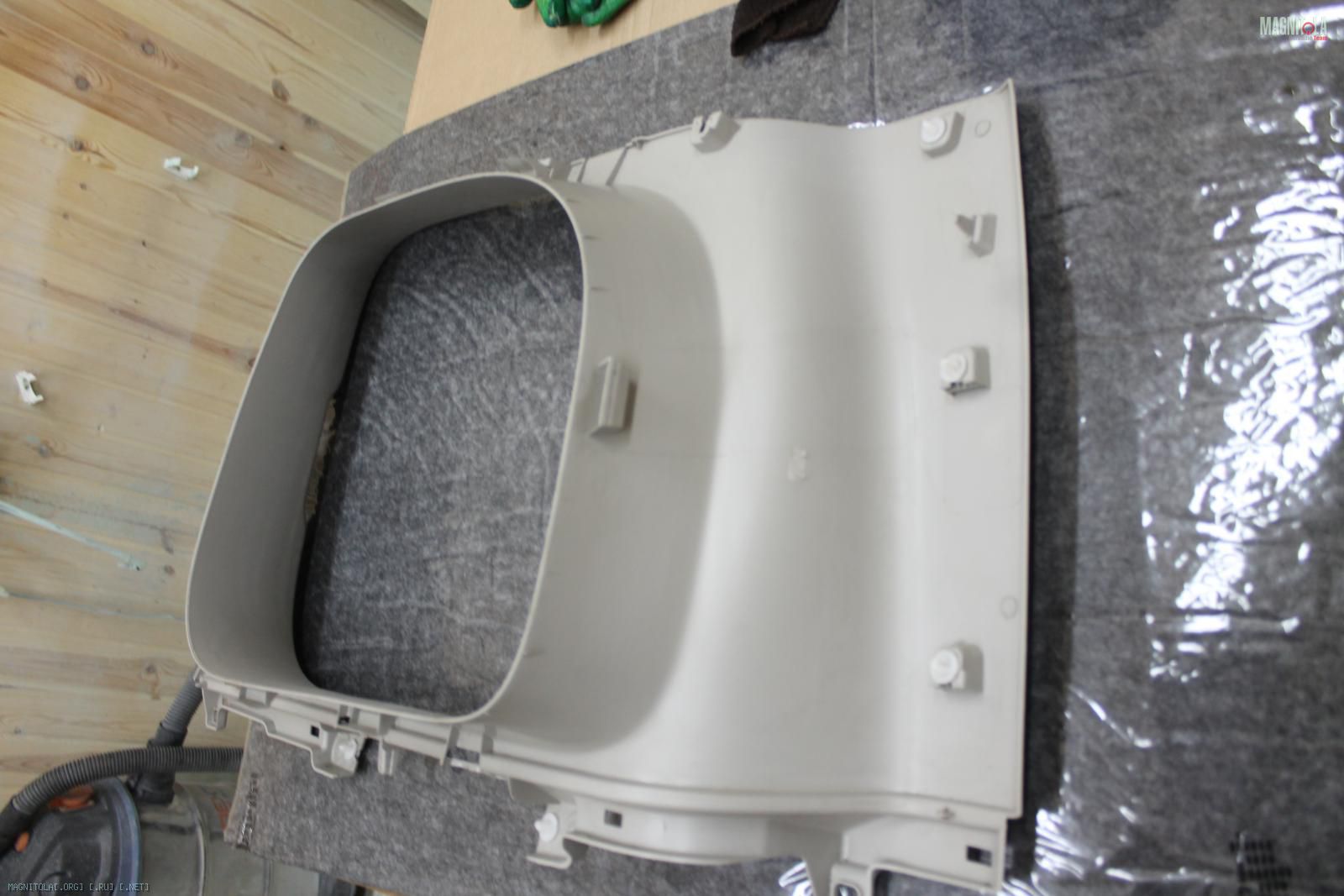

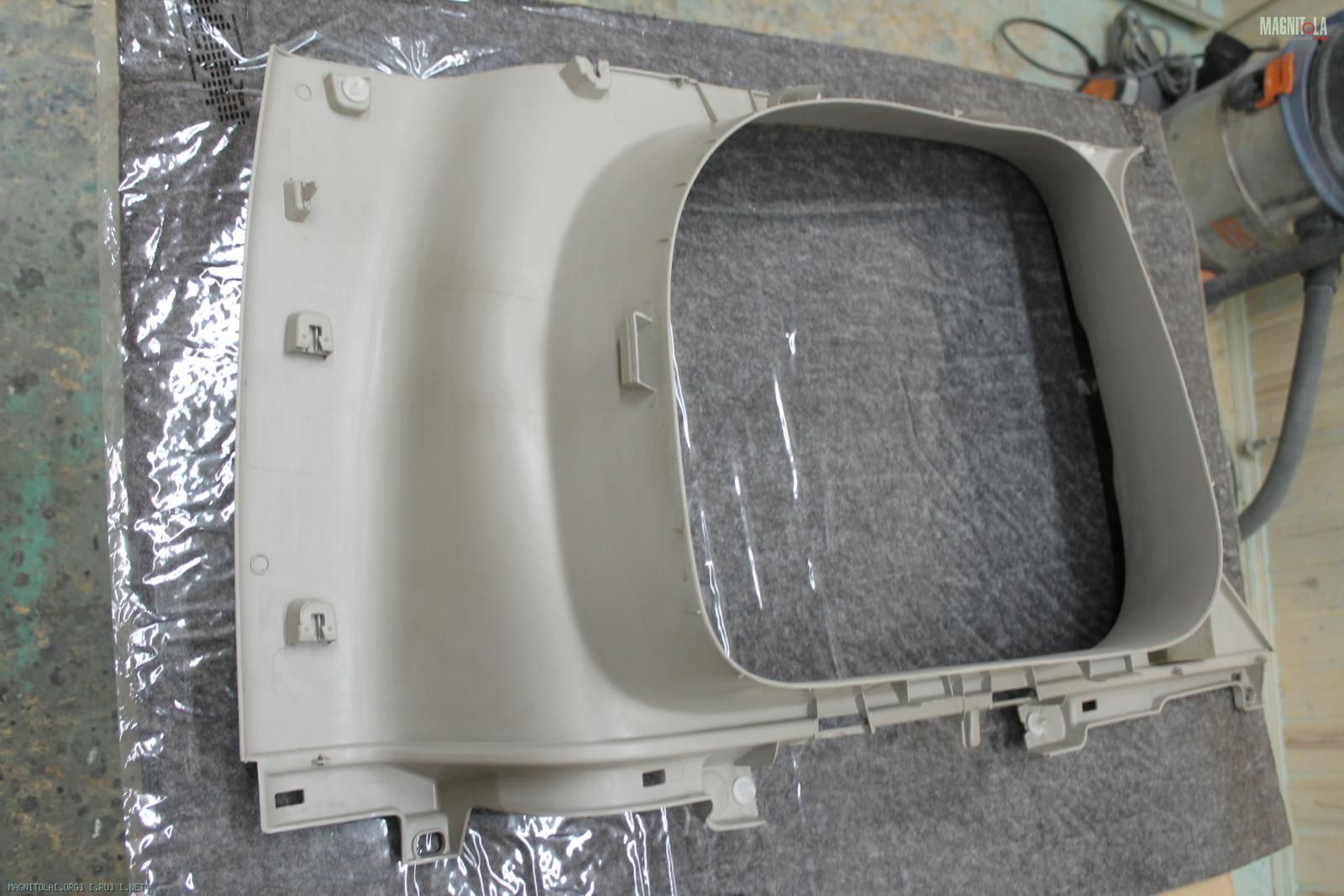

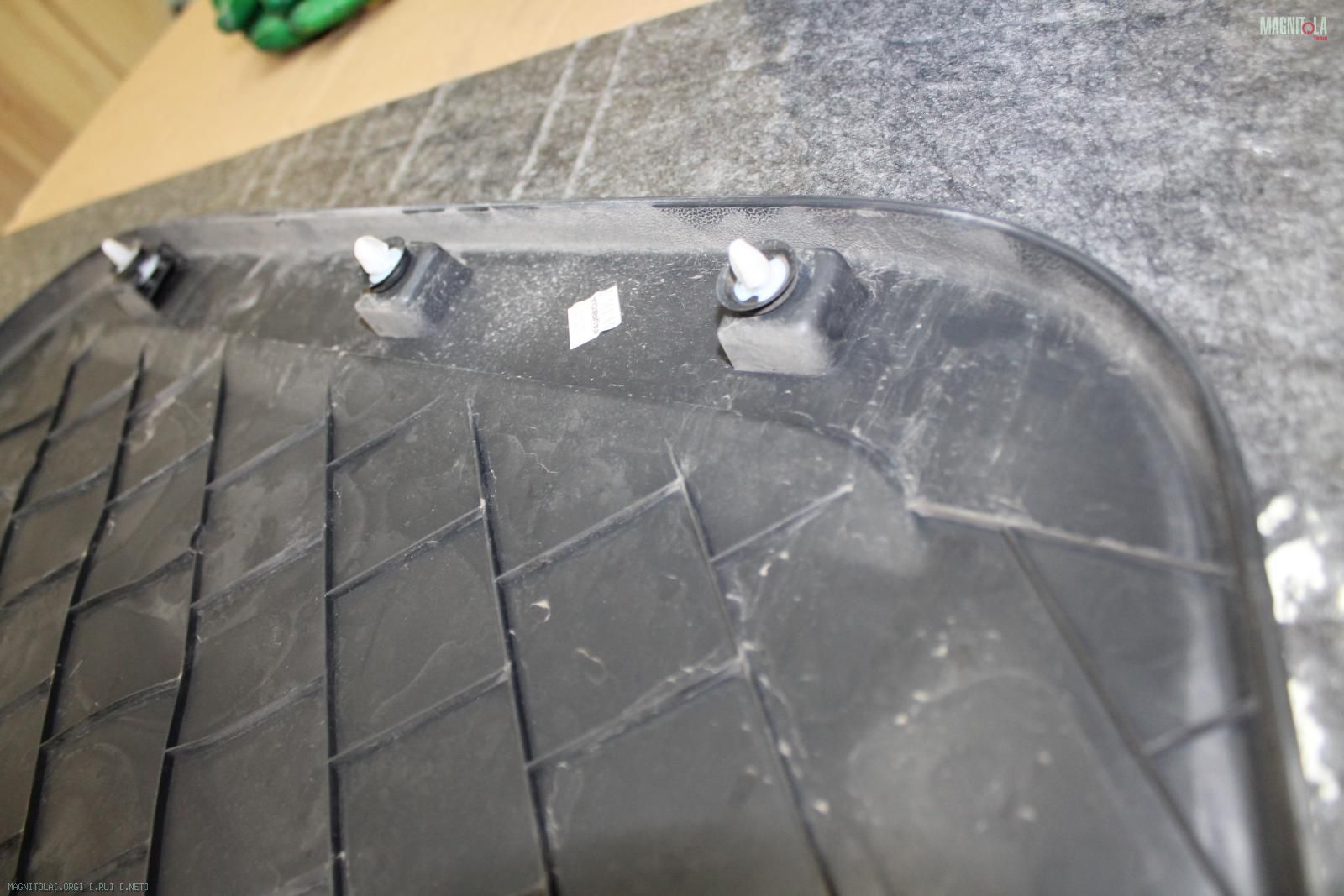

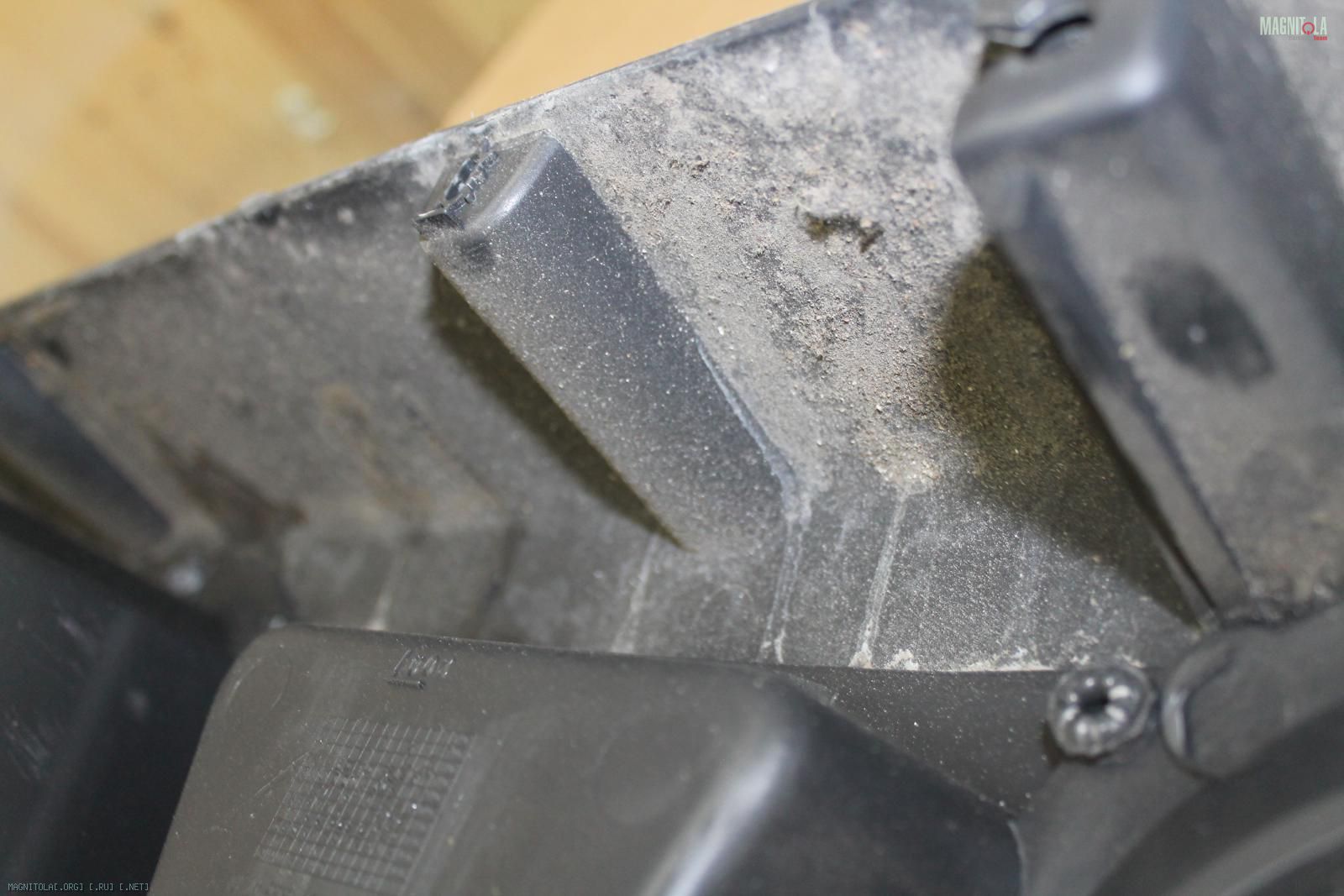

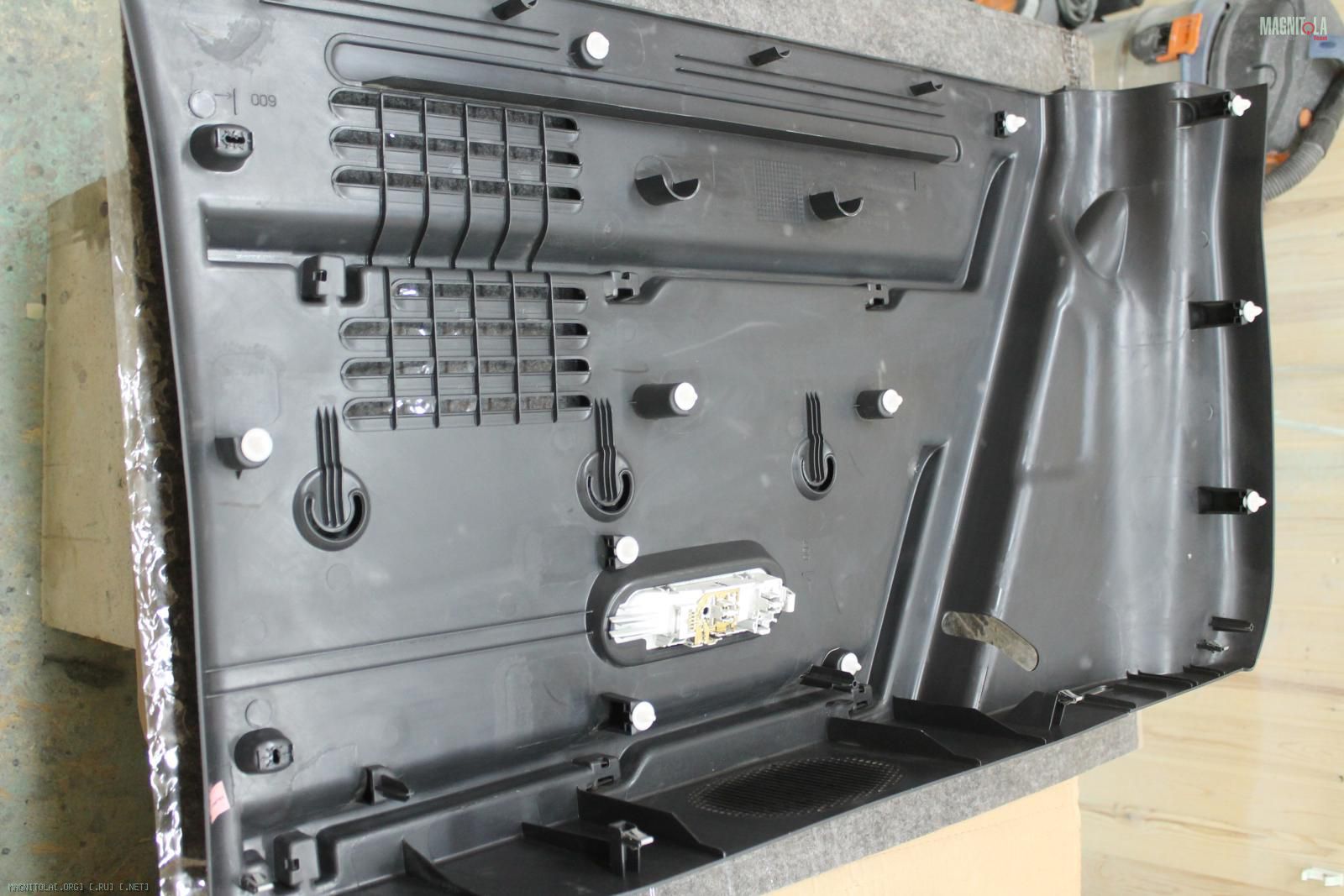

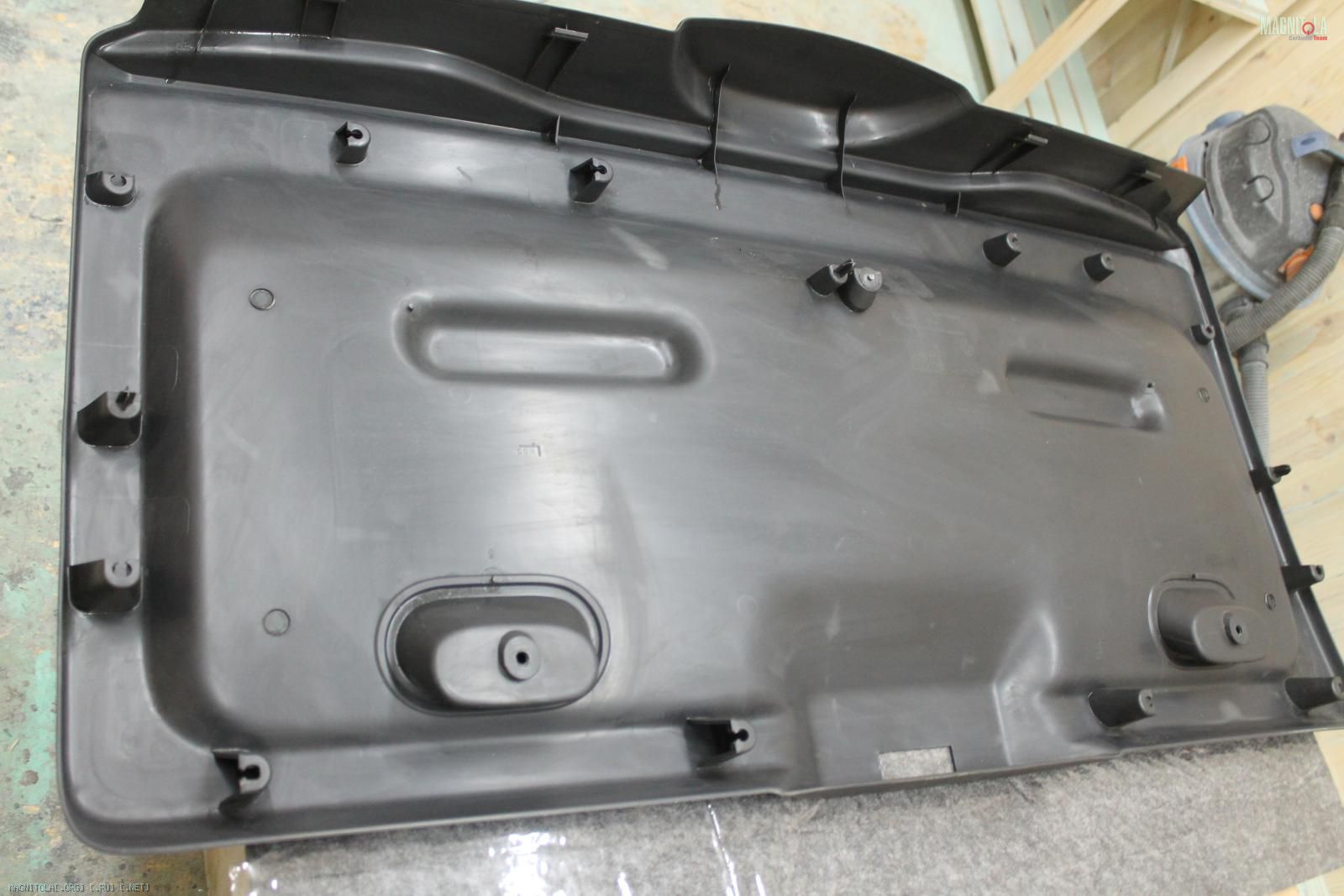

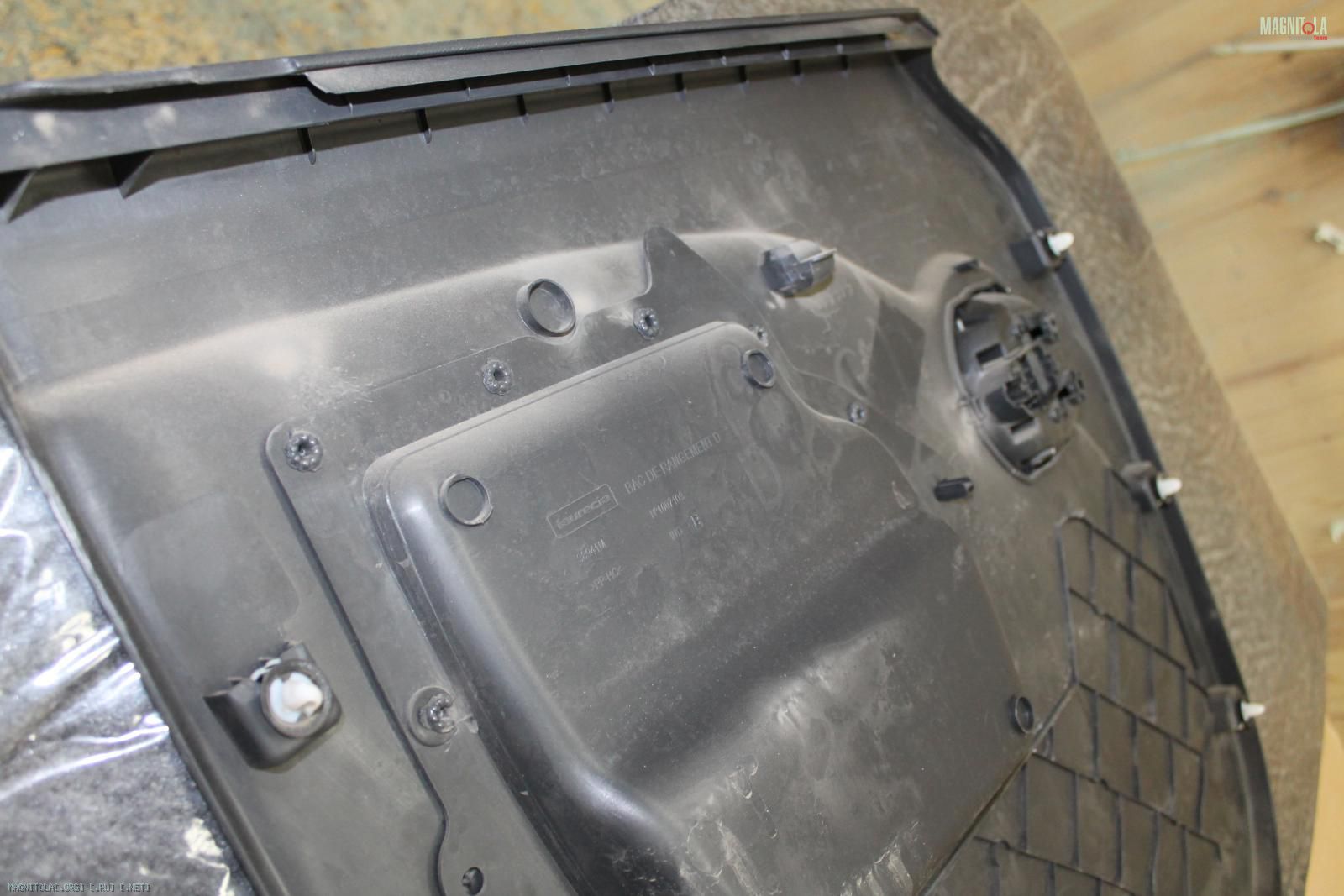

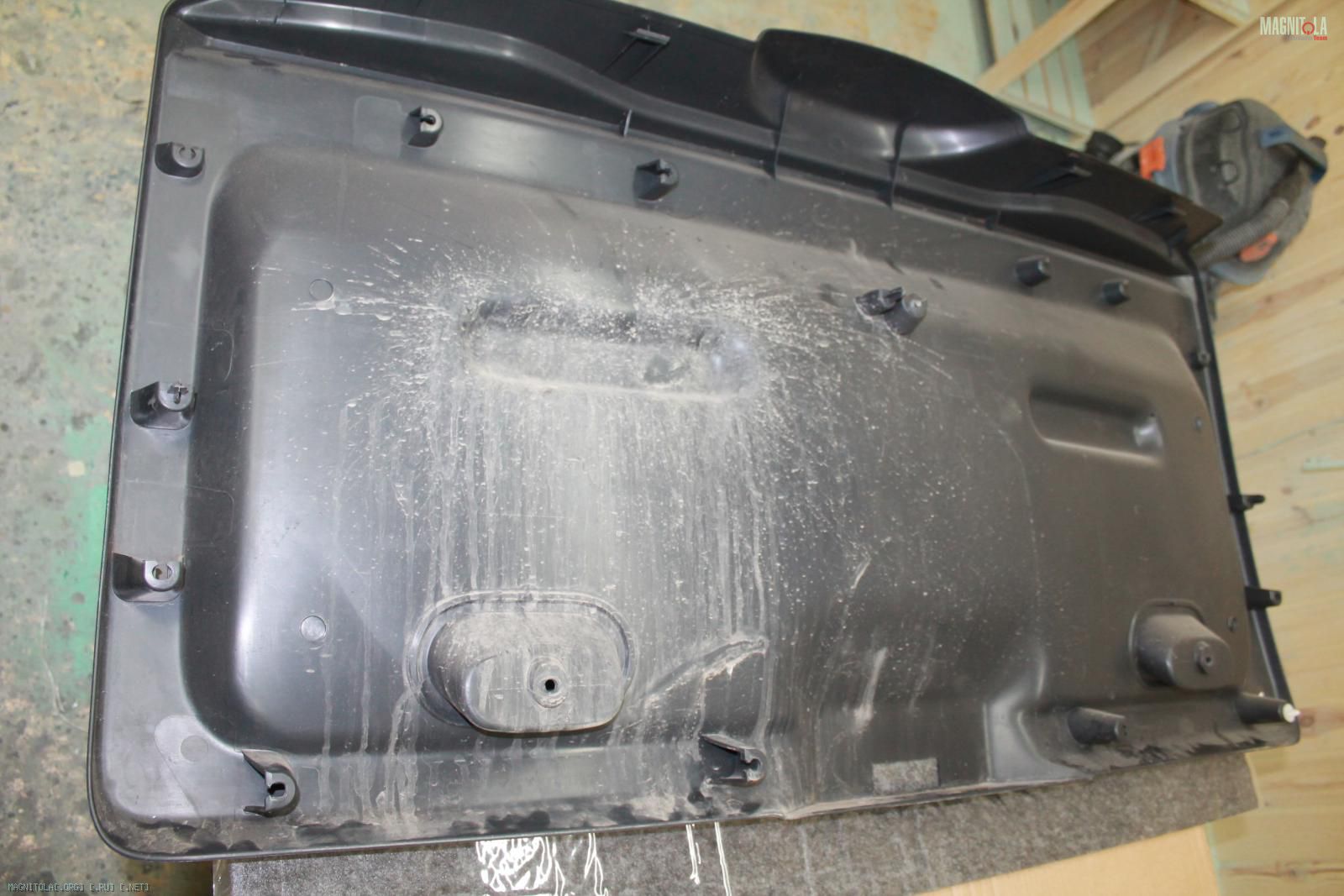

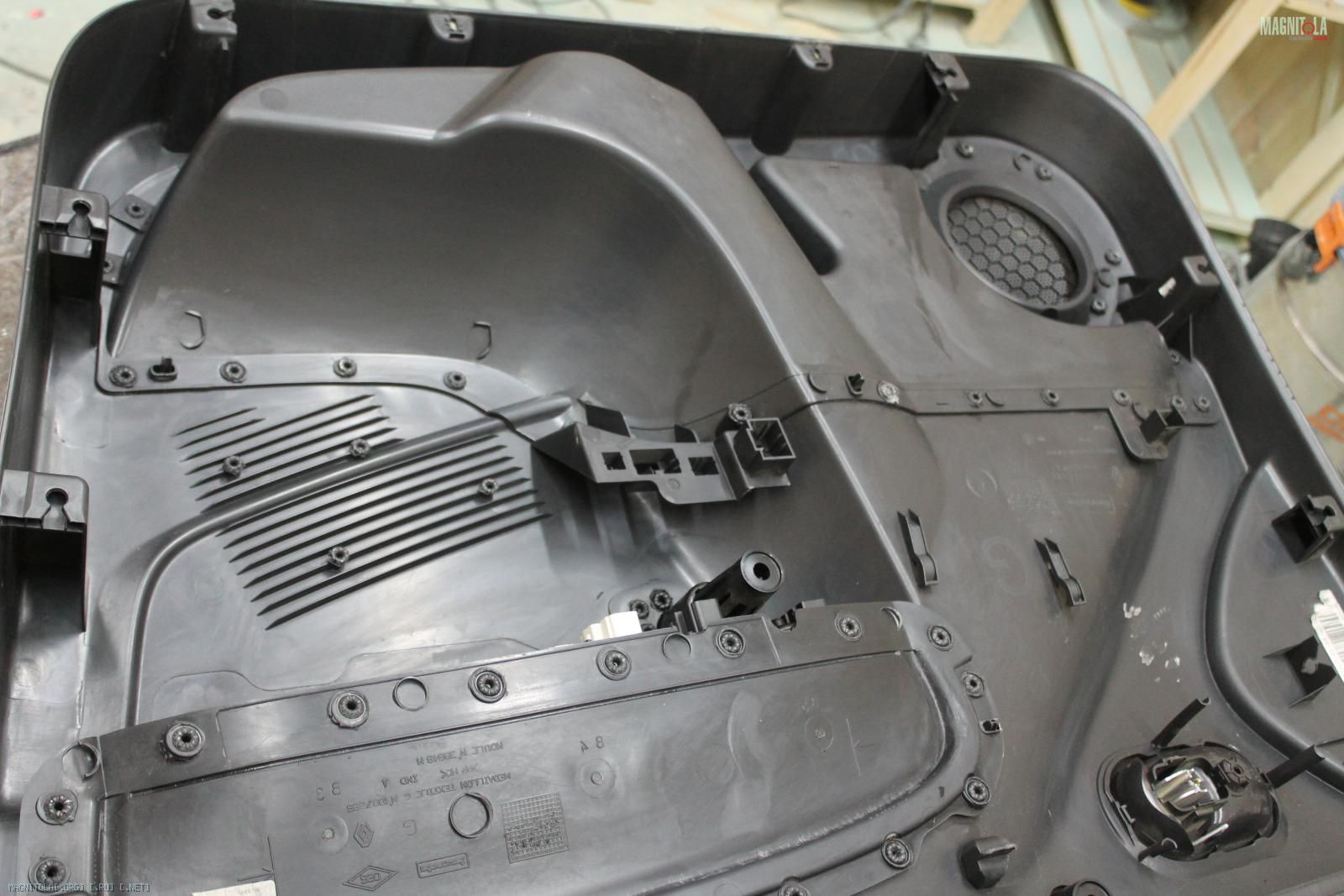

Очищаем, обезжириваем все пластиковые панели.

Вложение 1281197Вложение 1281199Вложение 1281201Вложение 1281203Вложение 1281205Вложение 1281207Вложение 1281209Вложение 1281211Вложение 1281213Вложение 1281215Вложение 1281217Вложение 1281219Вложение 1281221Вложение 1281223

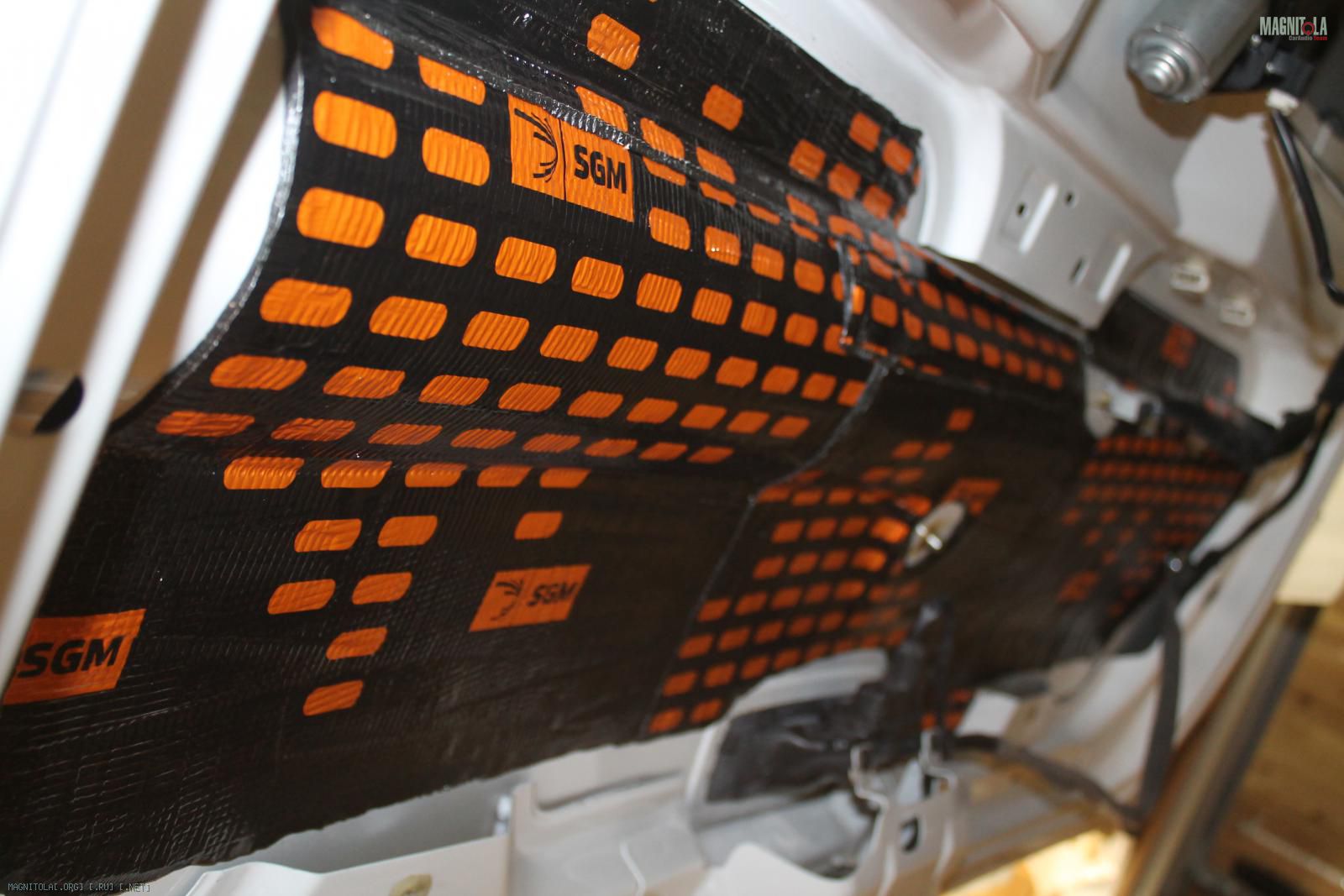

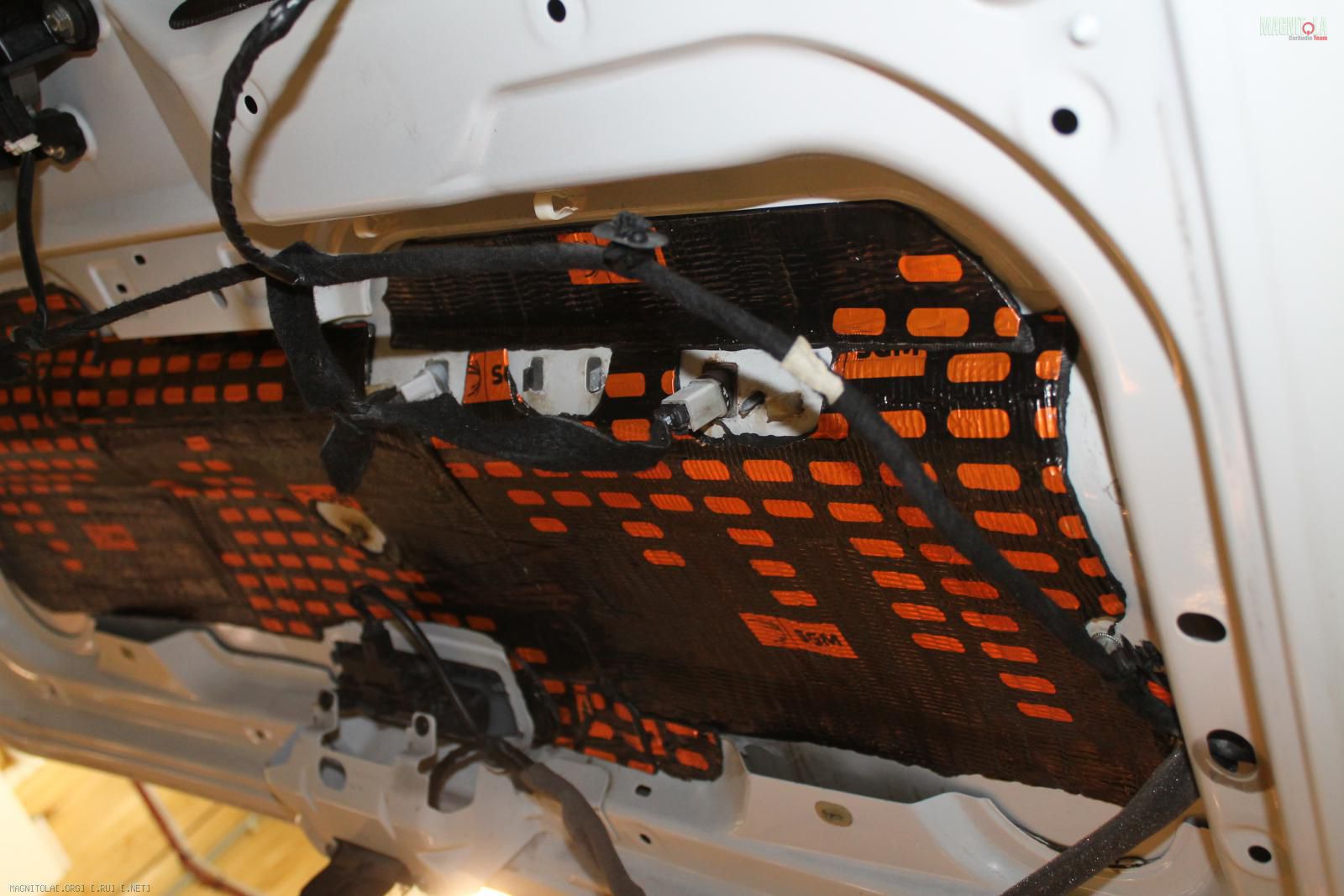

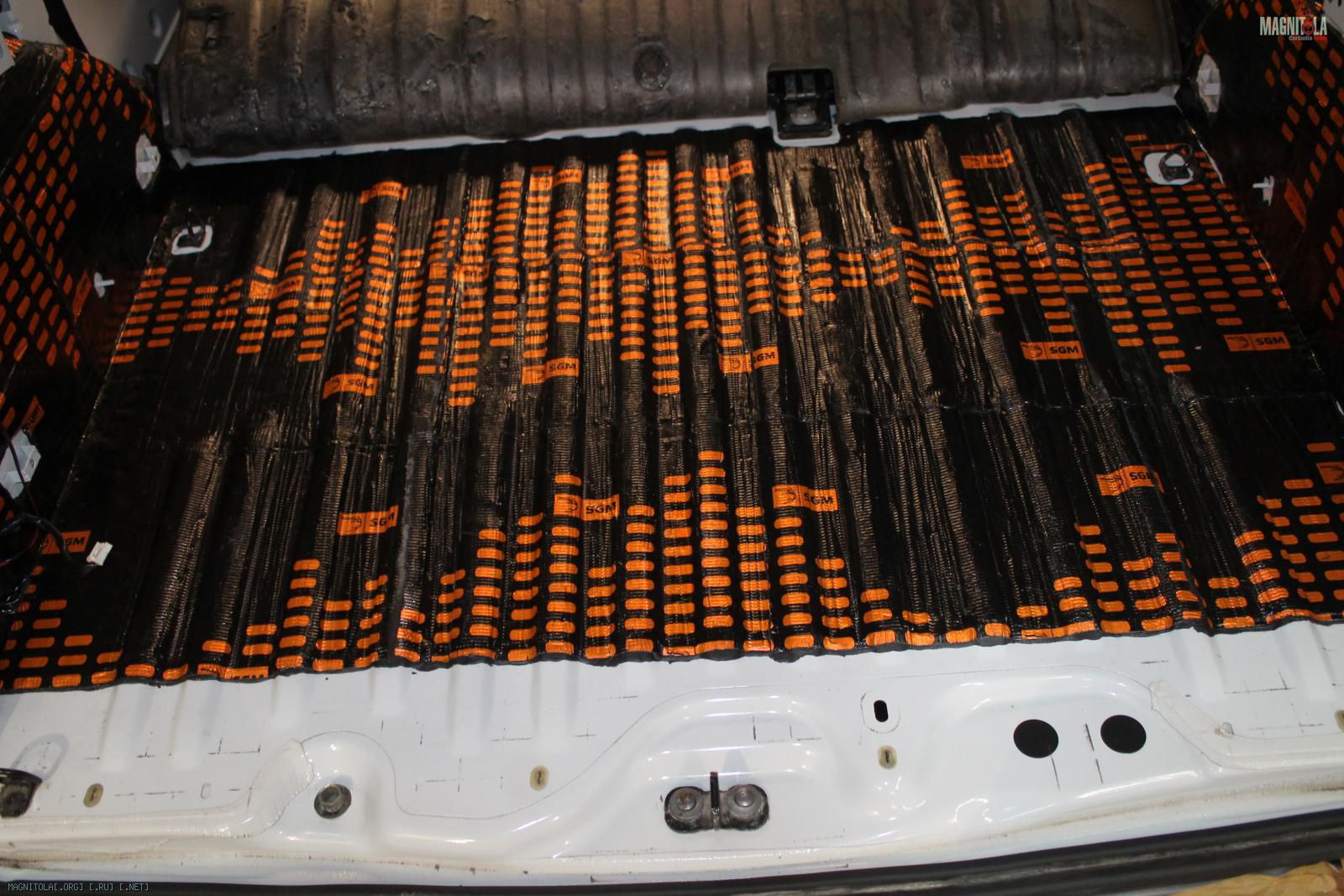

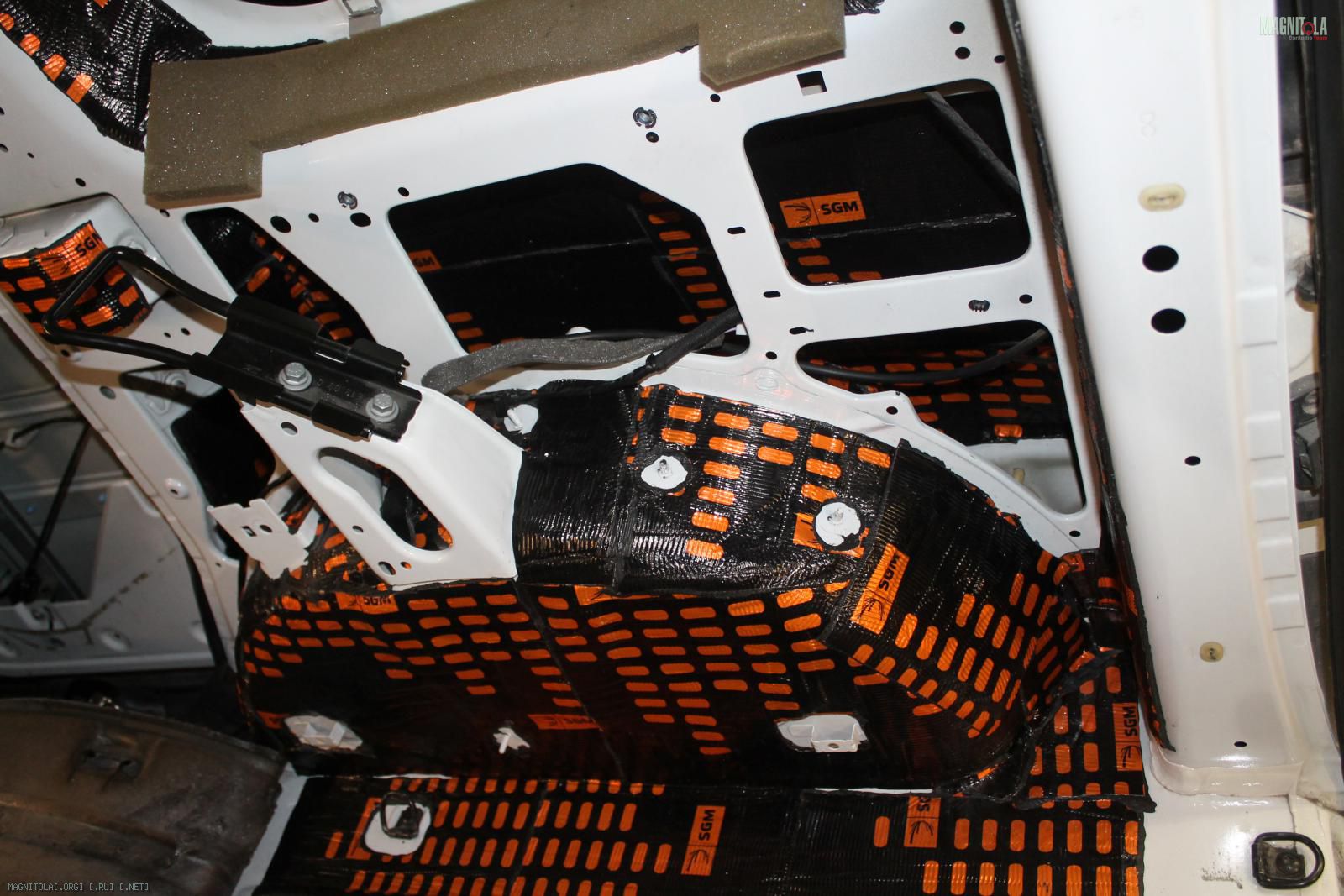

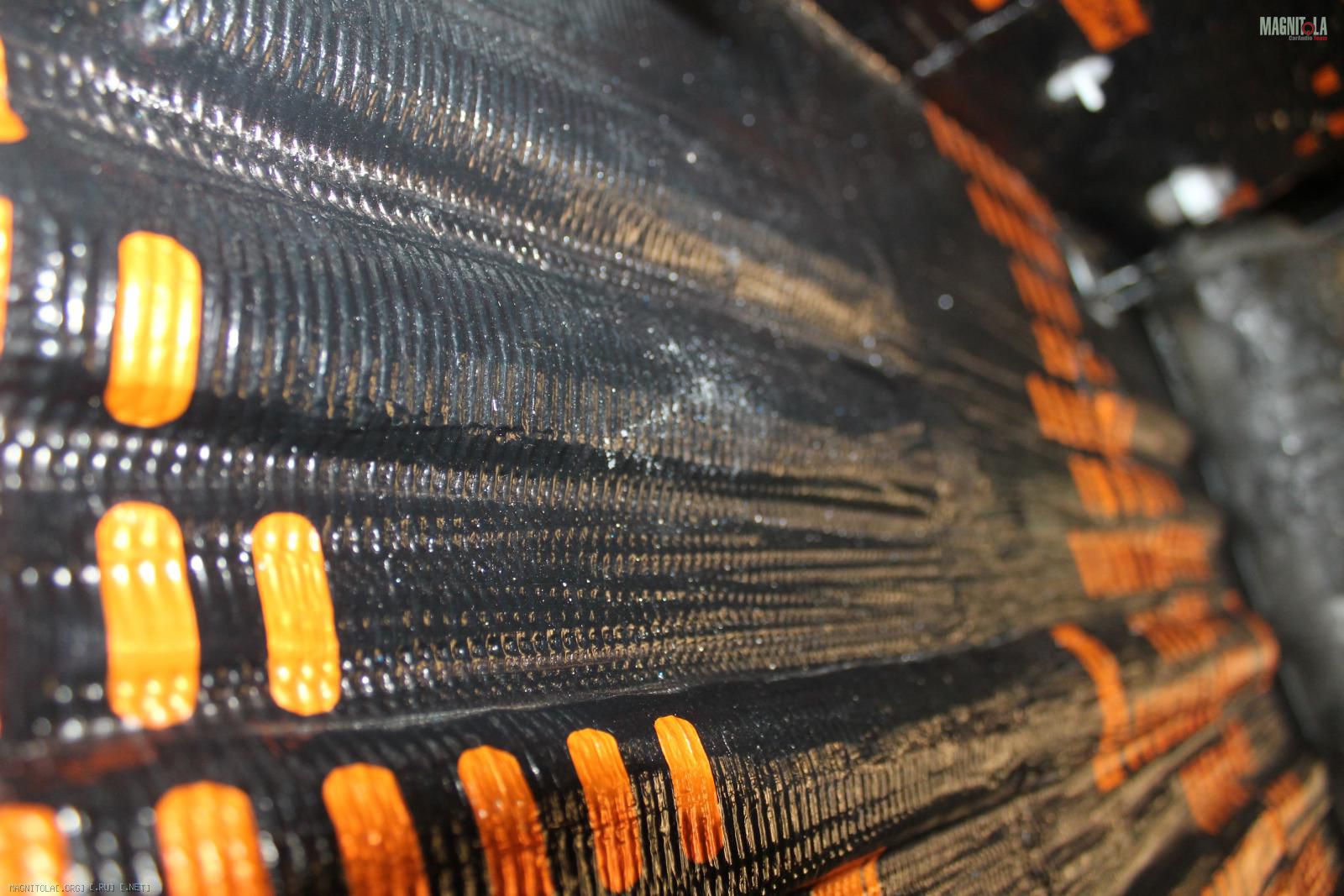

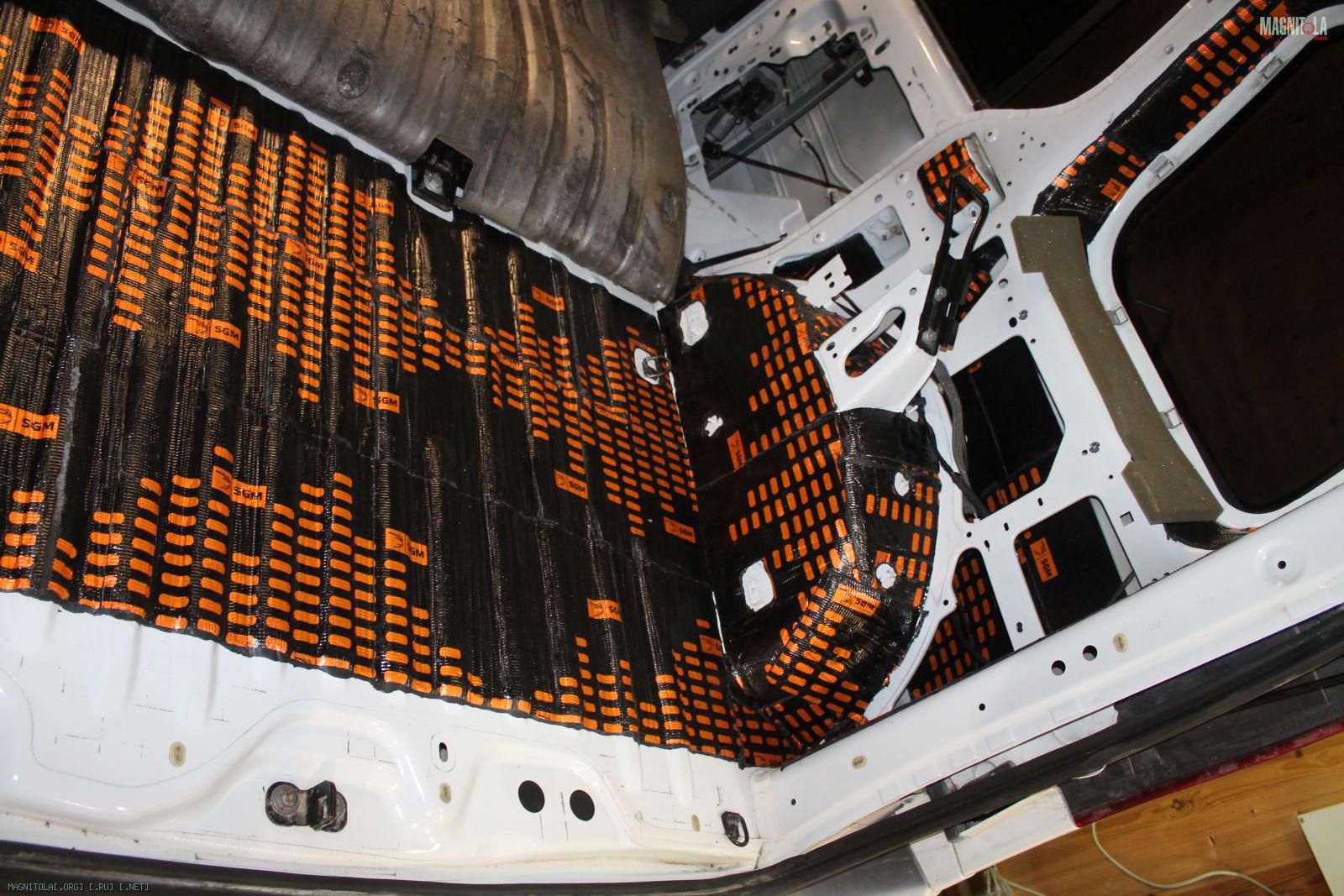

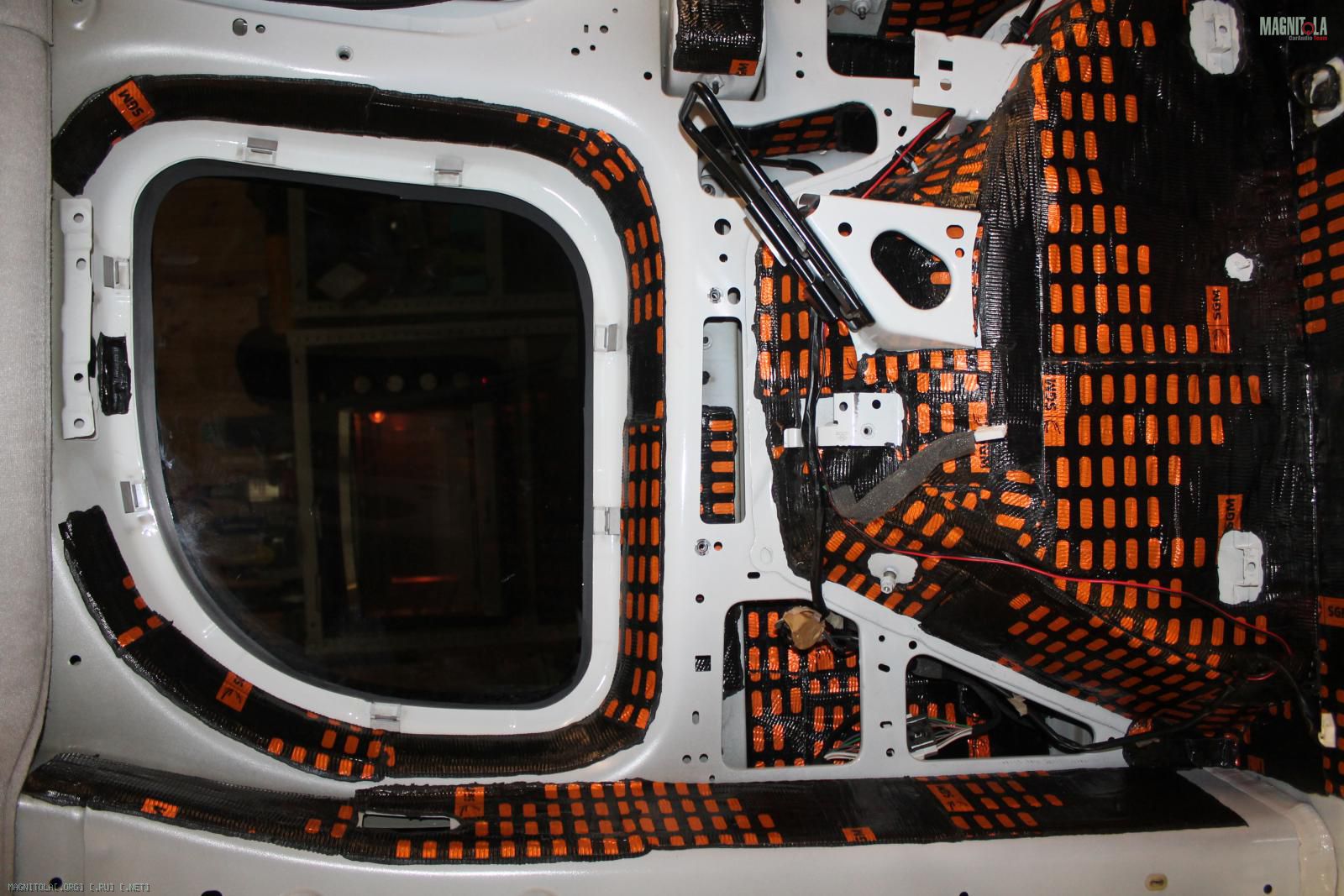

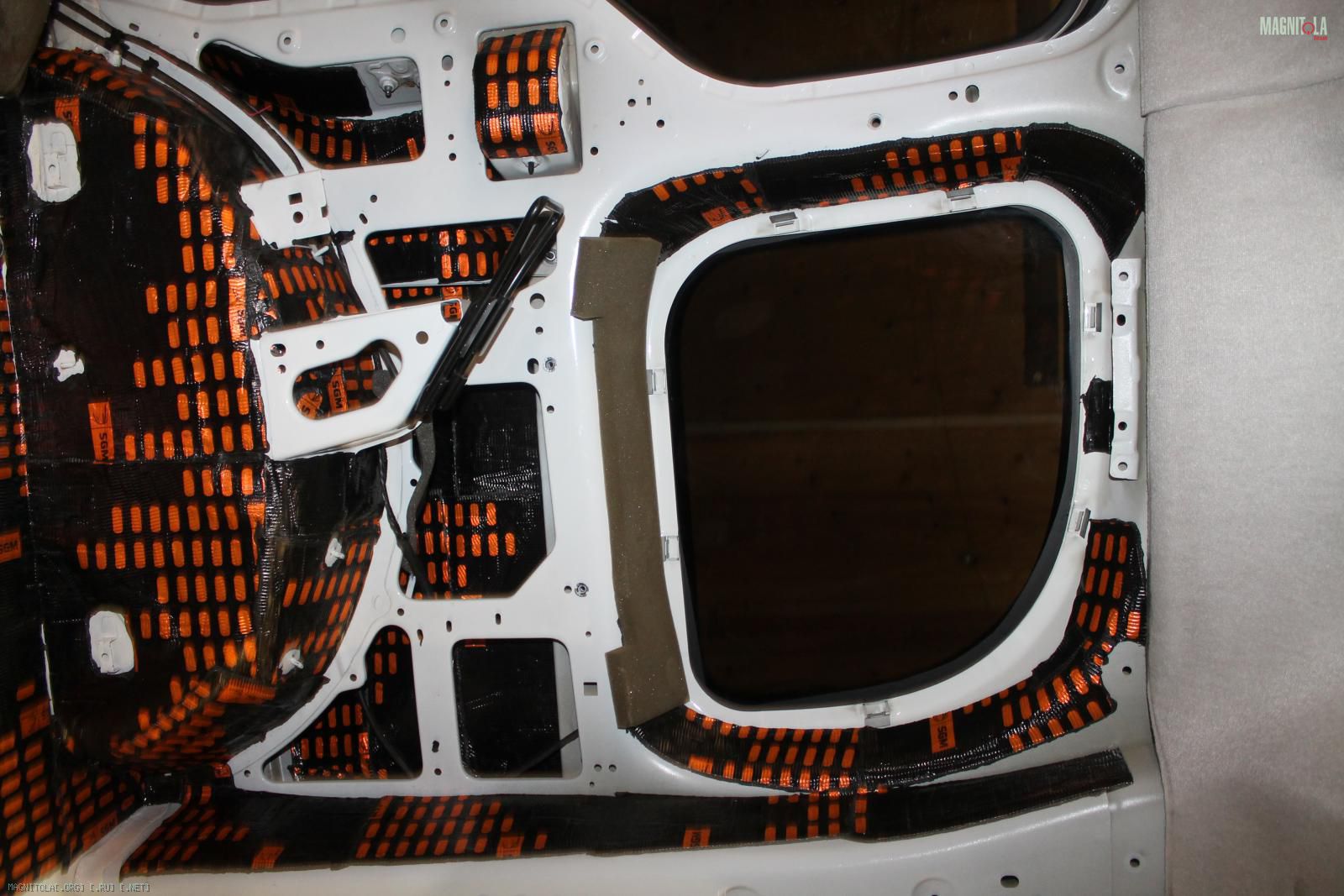

Греем жесткую вибру 4мм, наносим, прикатываем.
Арки в два слоя.
Вложение 1281225Вложение 1281227Вложение 1281229Вложение 1281231Вложение 1281233Вложение 1281235Вложение 1281237Вложение 1281239Вложение 1281241Вложение 1281243

Renault Kangoo 2

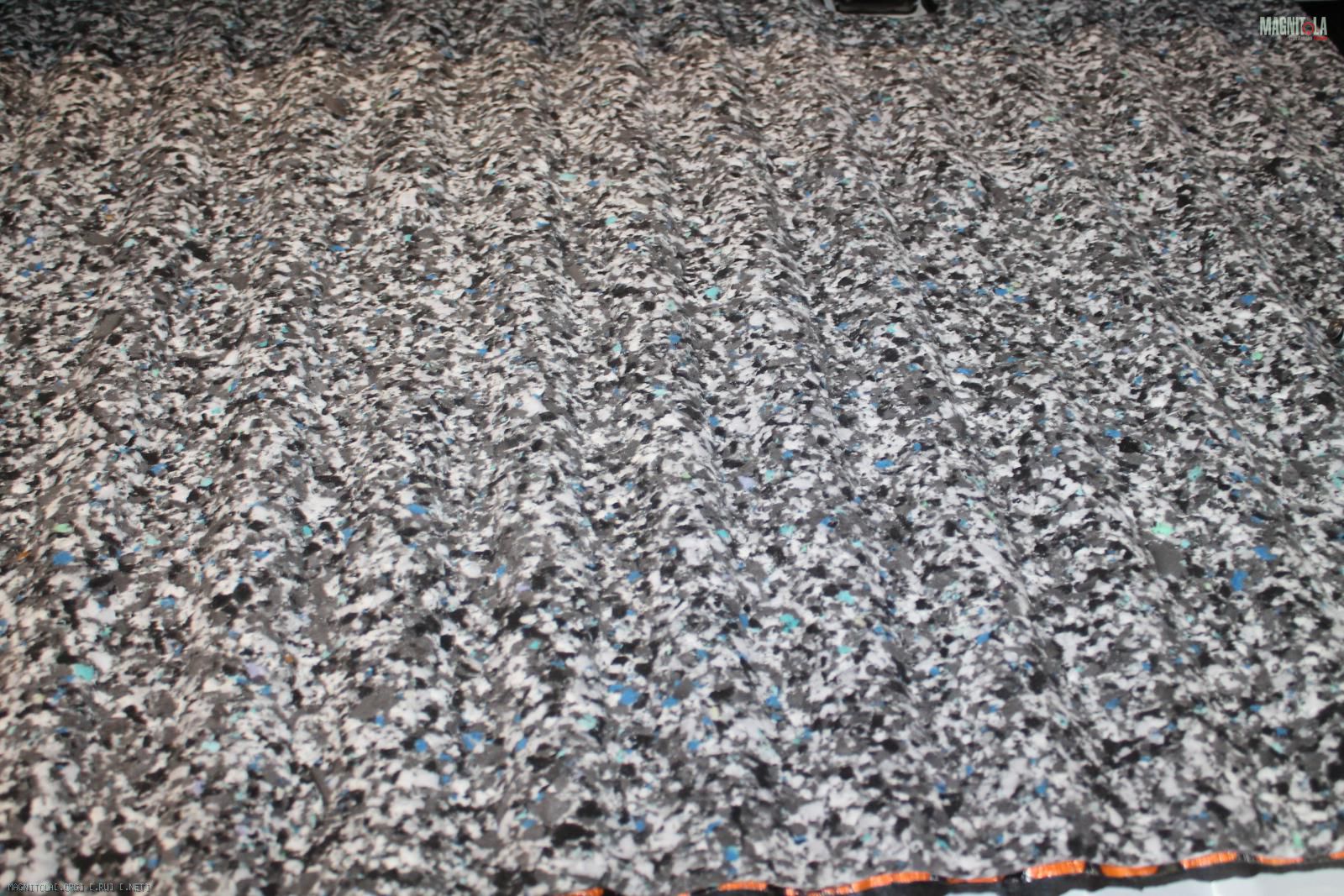

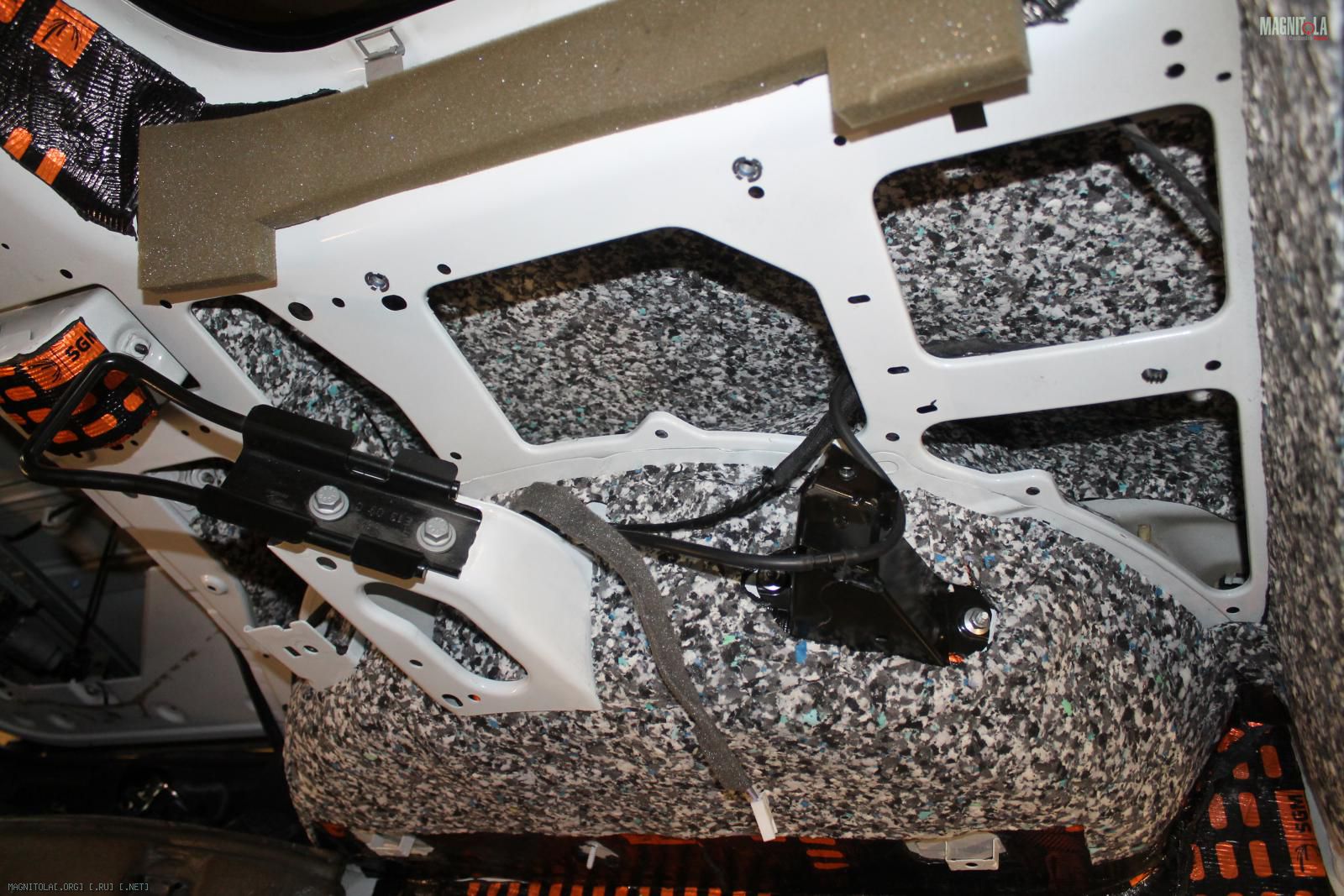

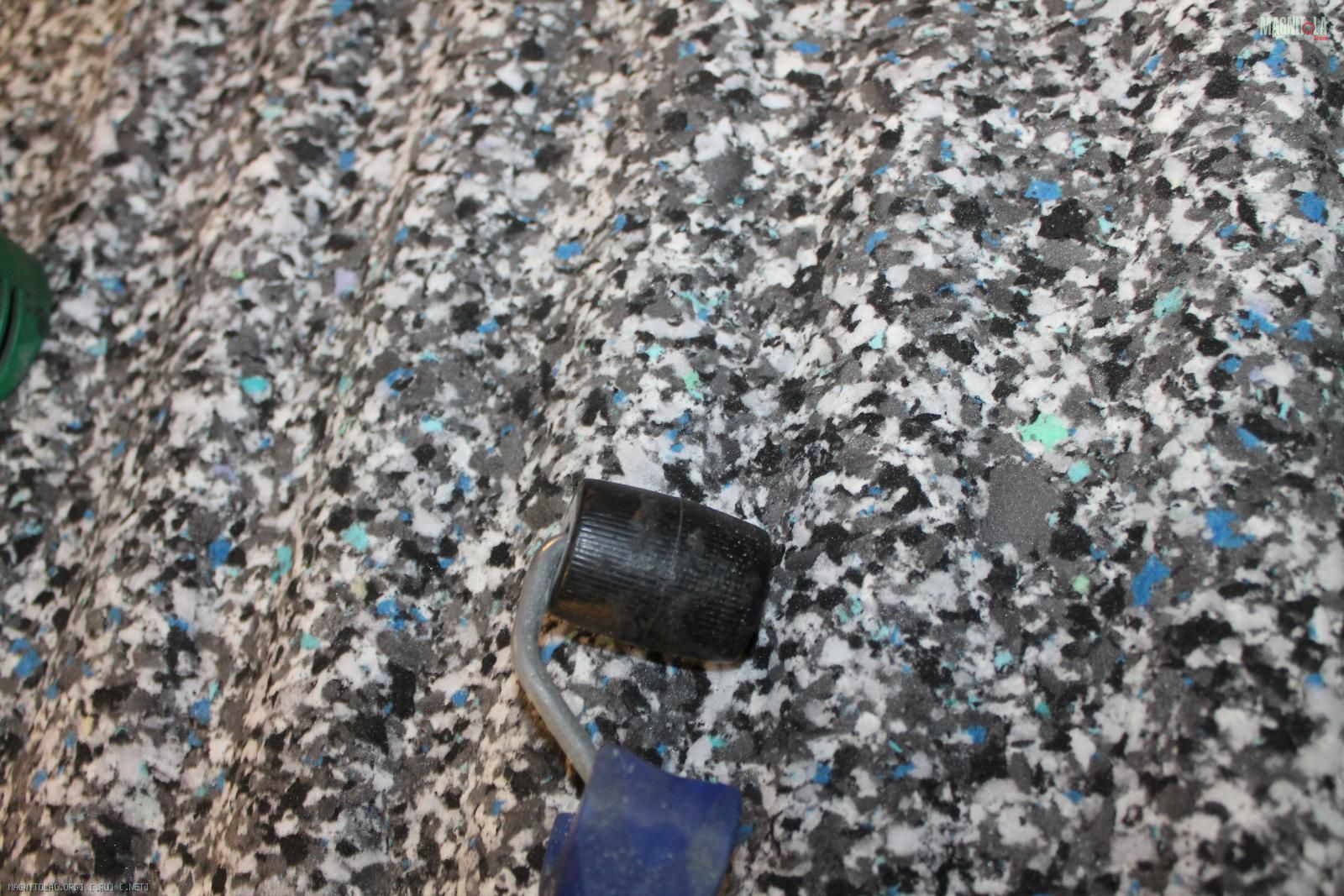

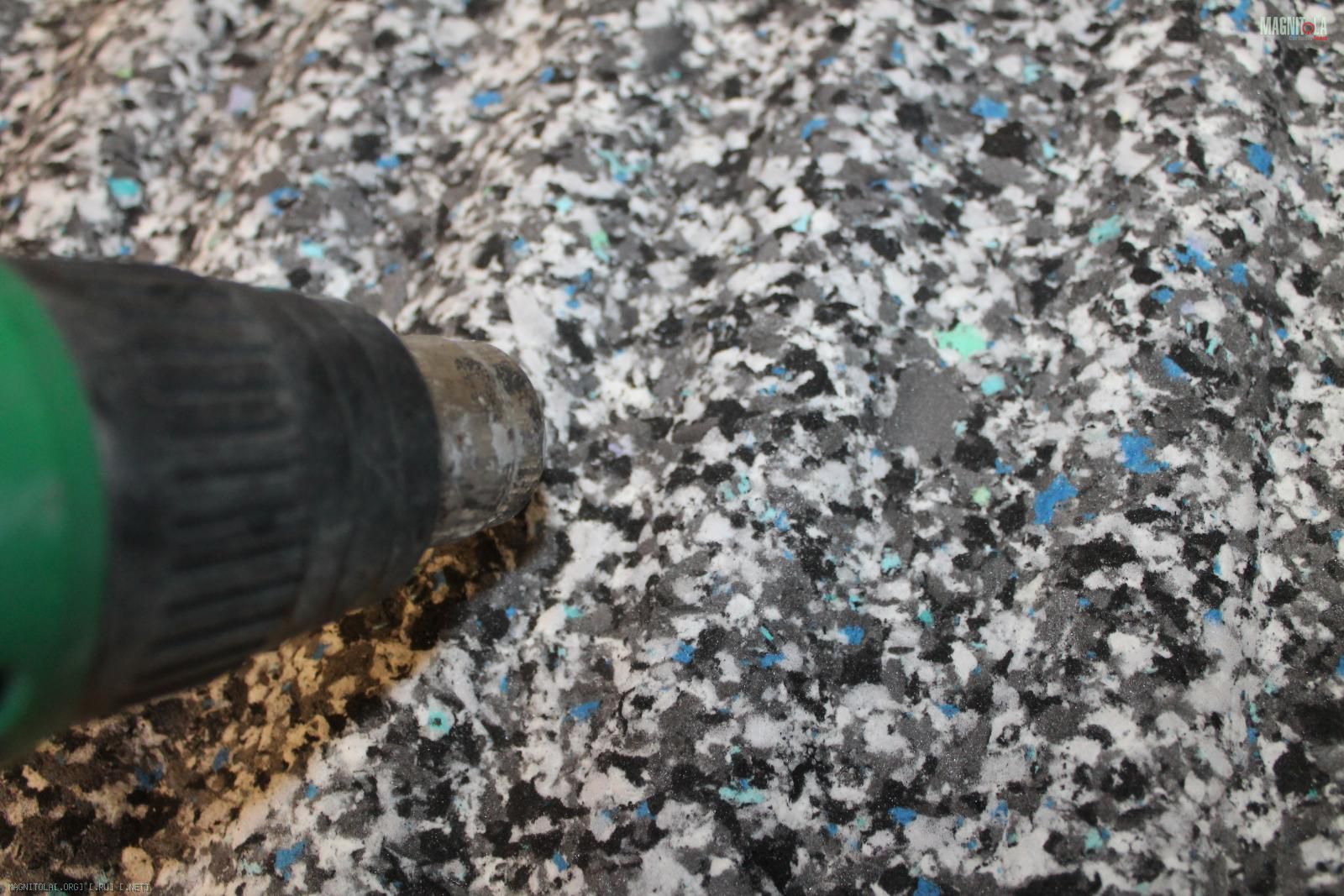

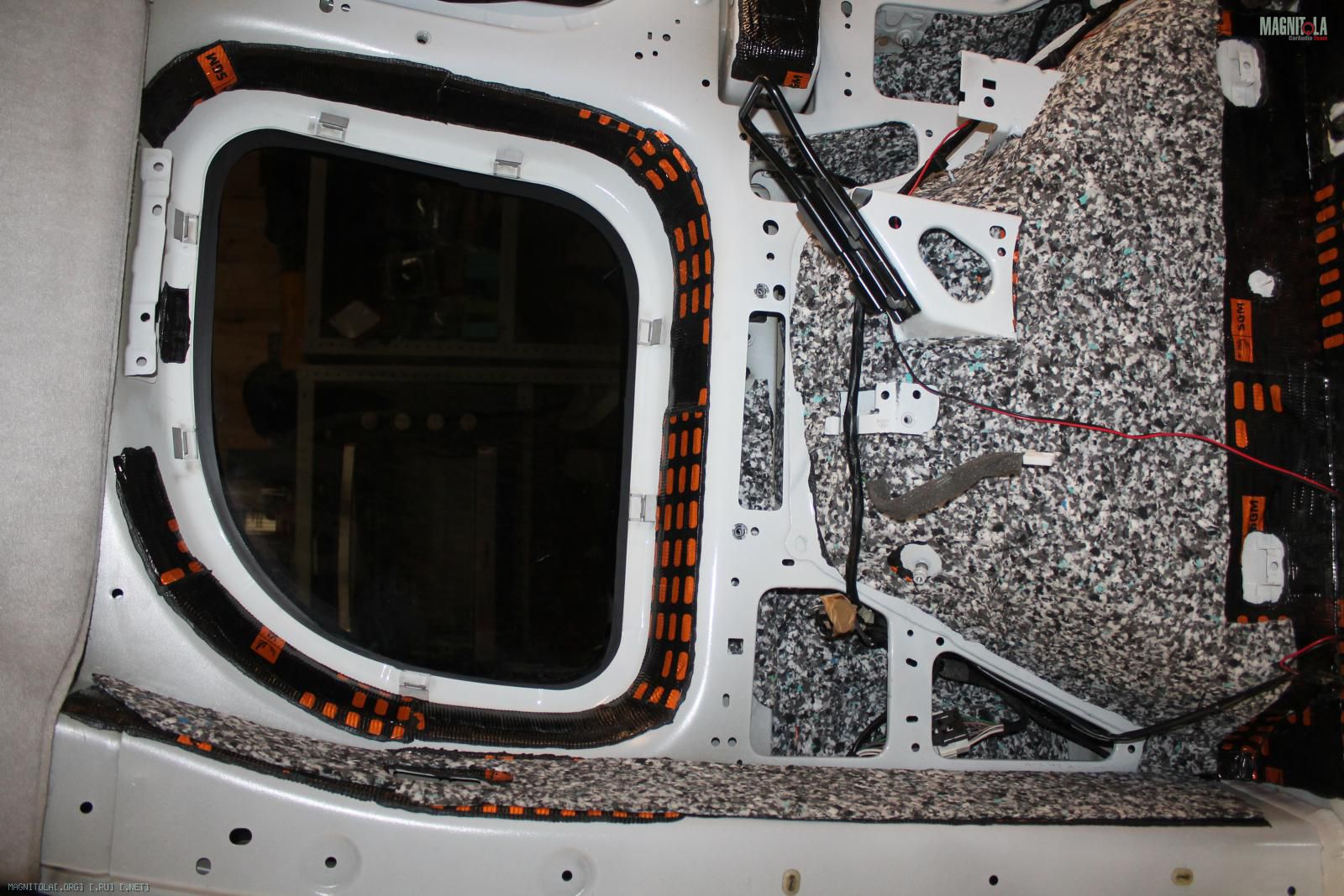

Наносим второй слой шумопоглотитель блэктон.
Его греем, прикатываем...

Вложение 1281295Вложение 1281297Вложение 1281299Вложение 1281301Вложение 1281303Вложение 1281305Вложение 1281307Вложение 1281309

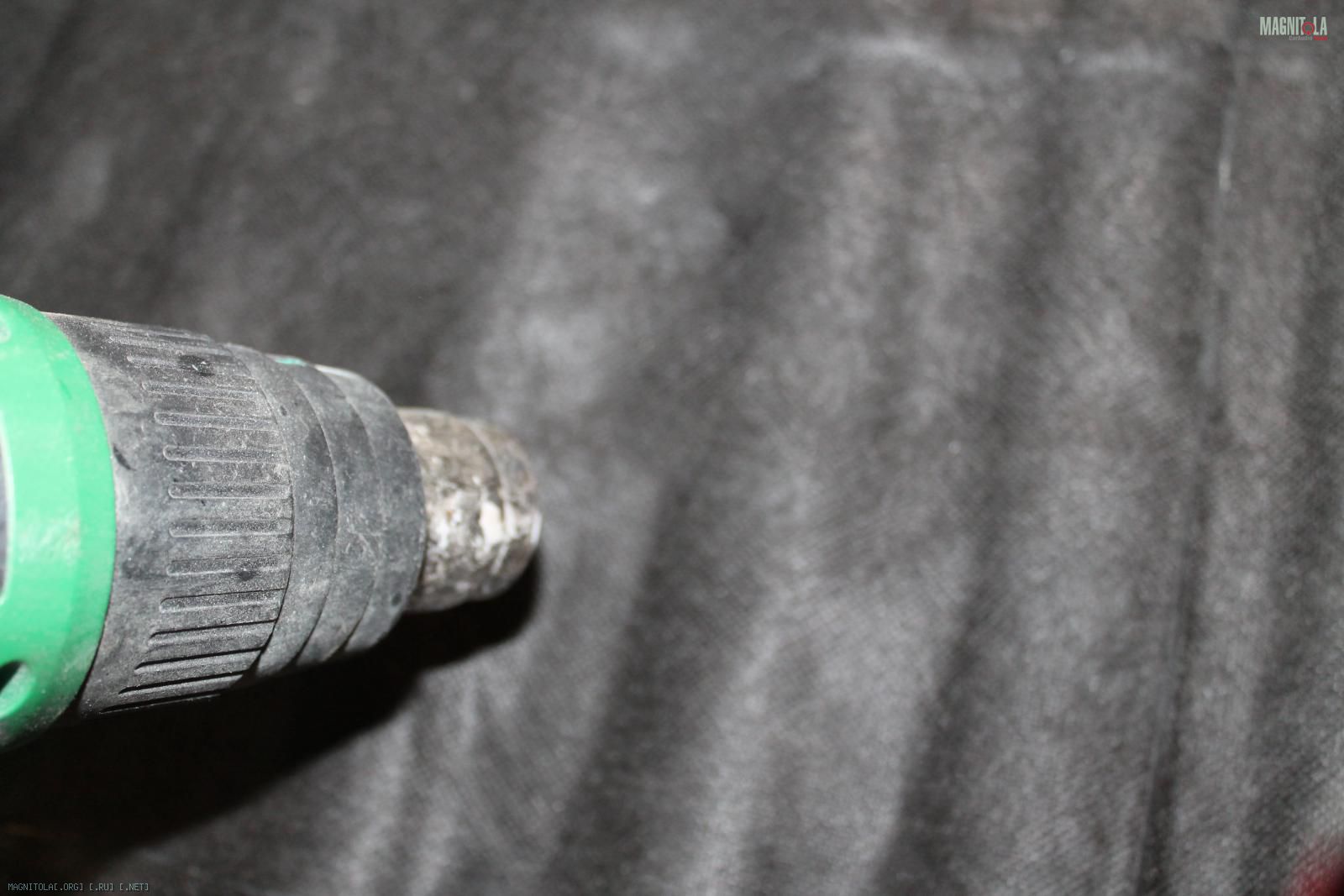

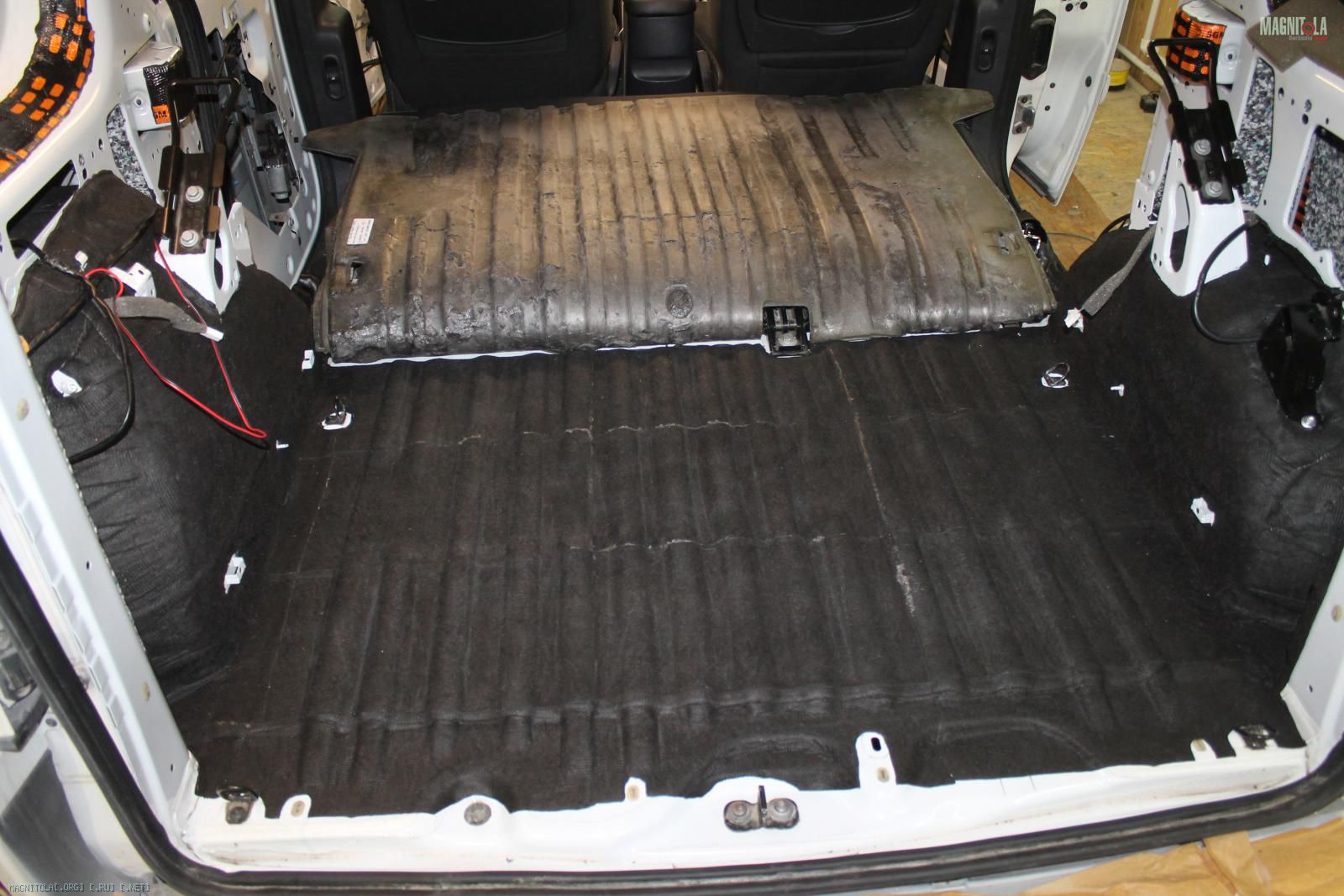

Наносим третий слой, блокатор шума.

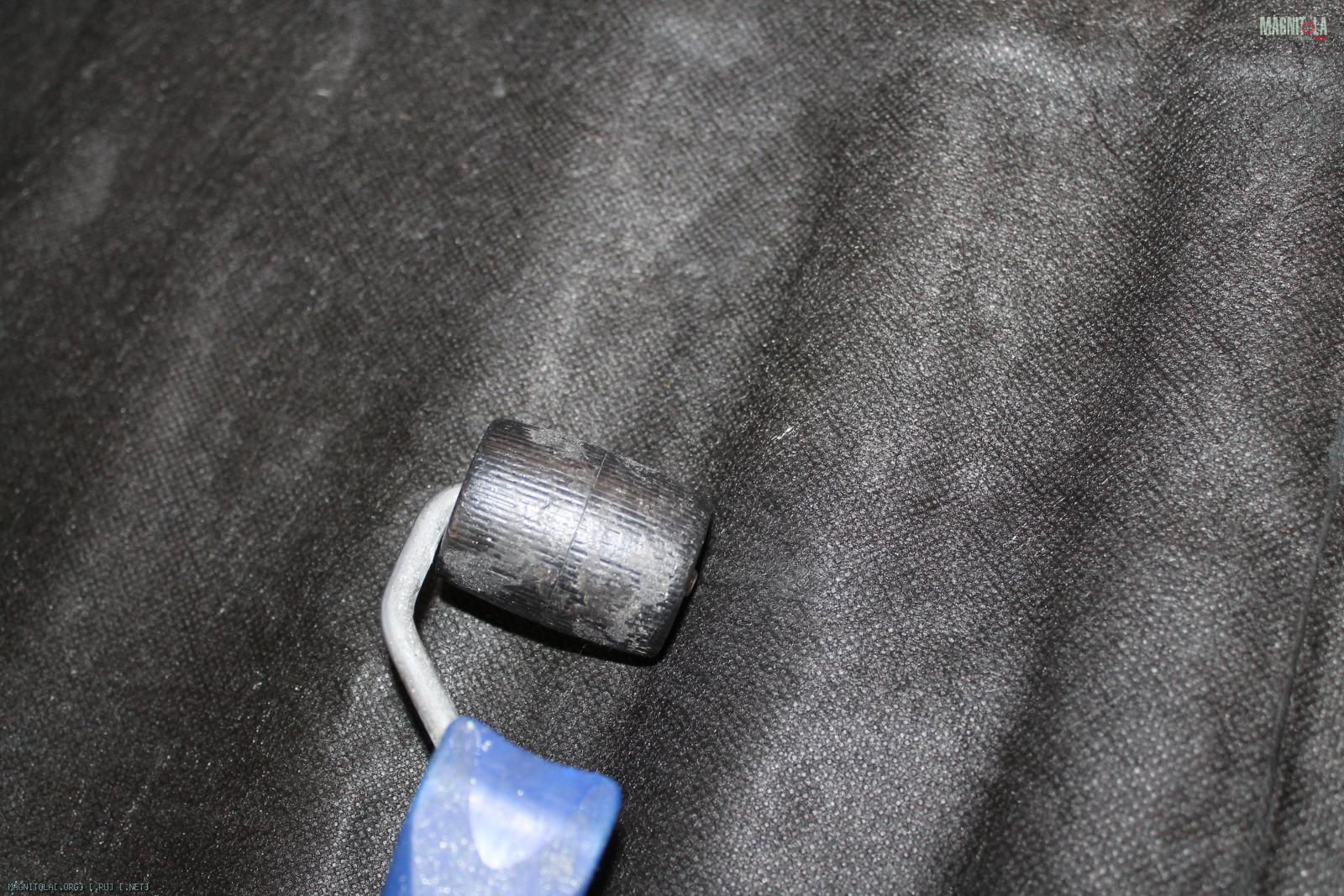

Греем, прикатываем, образуя монолитный пирог.
Вложение 1281311Вложение 1281313Вложение 1281315Вложение 1281317Вложение 1281319Вложение 1281321Вложение 1281323Вложение 1281325Вложение 1281327

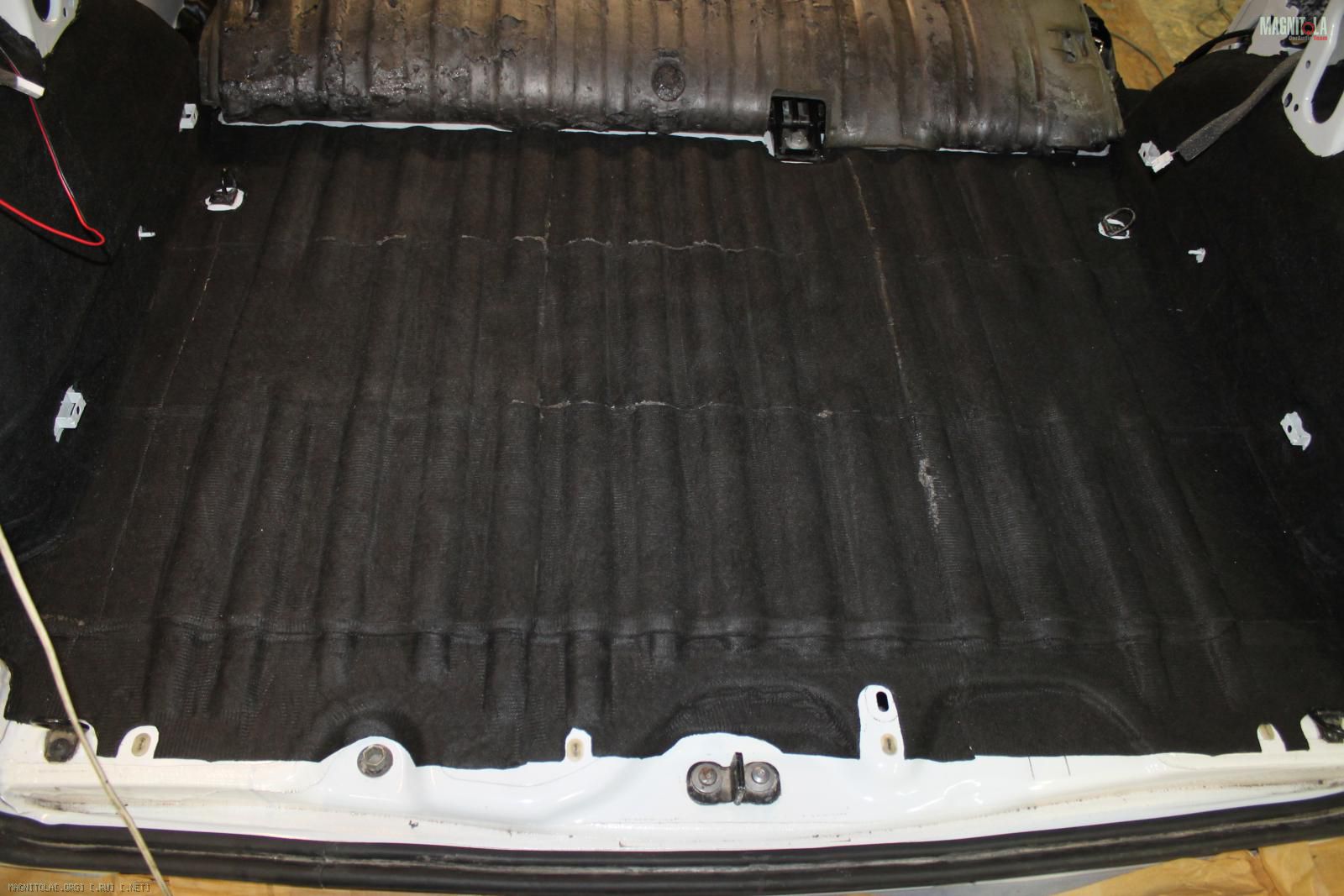

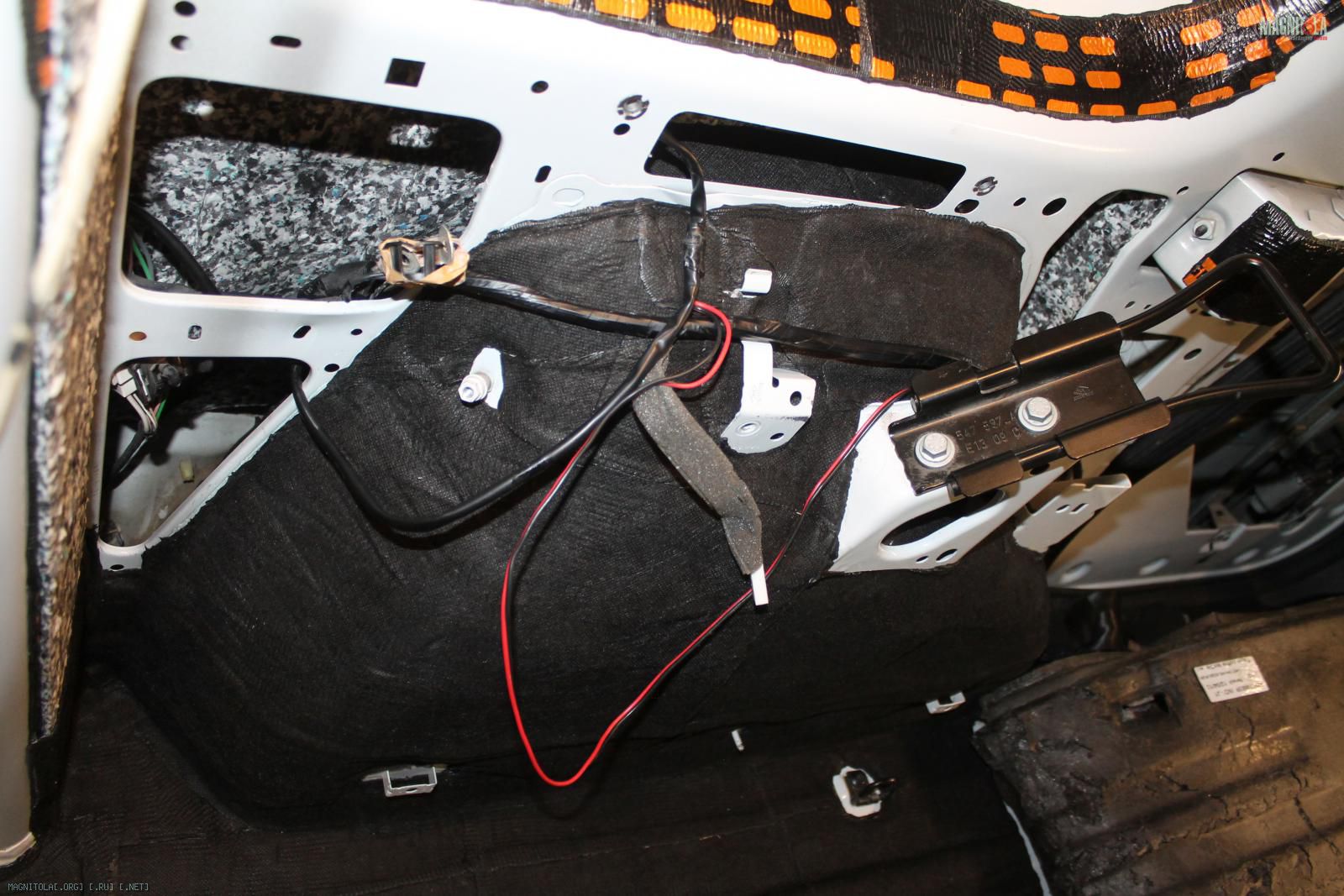

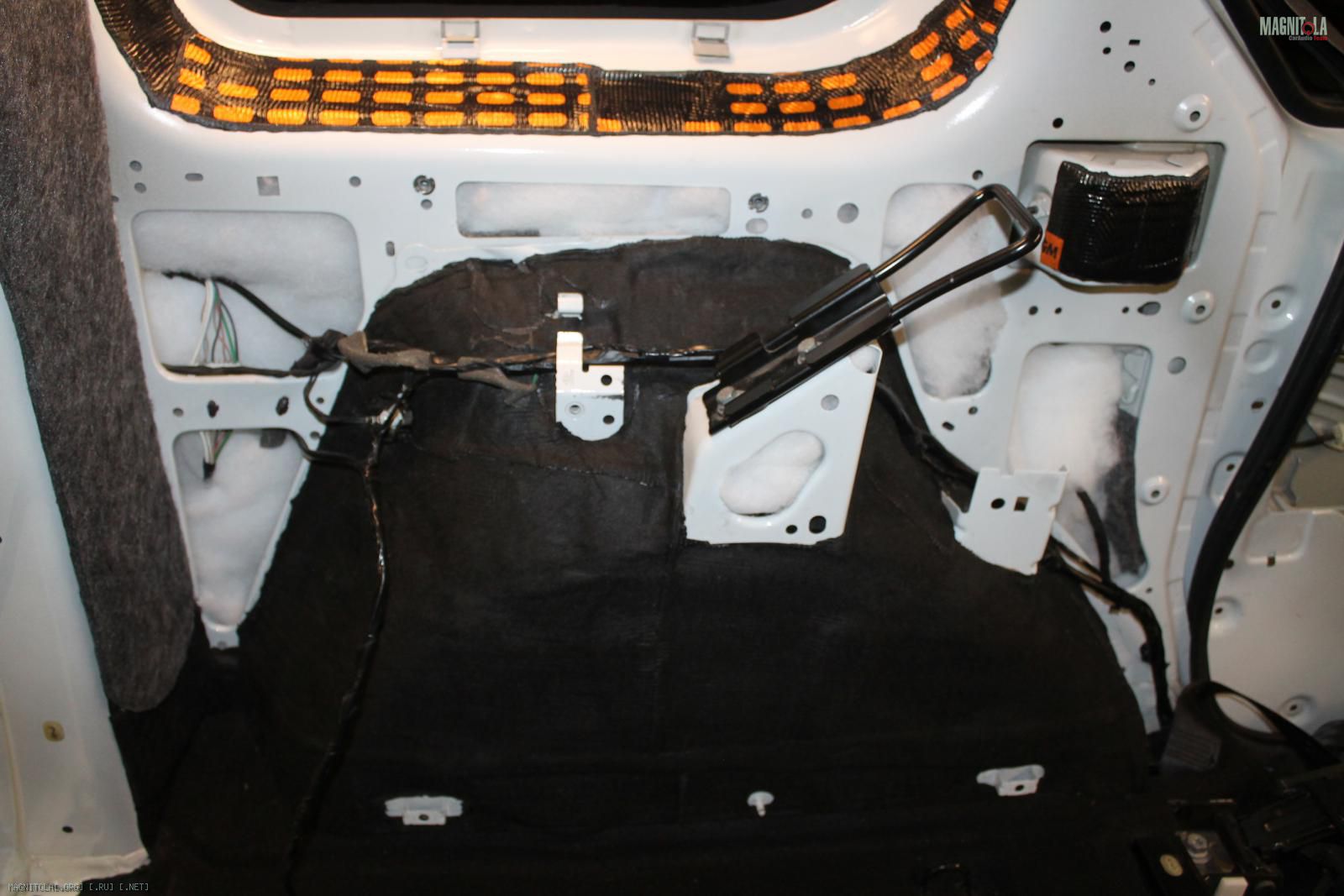

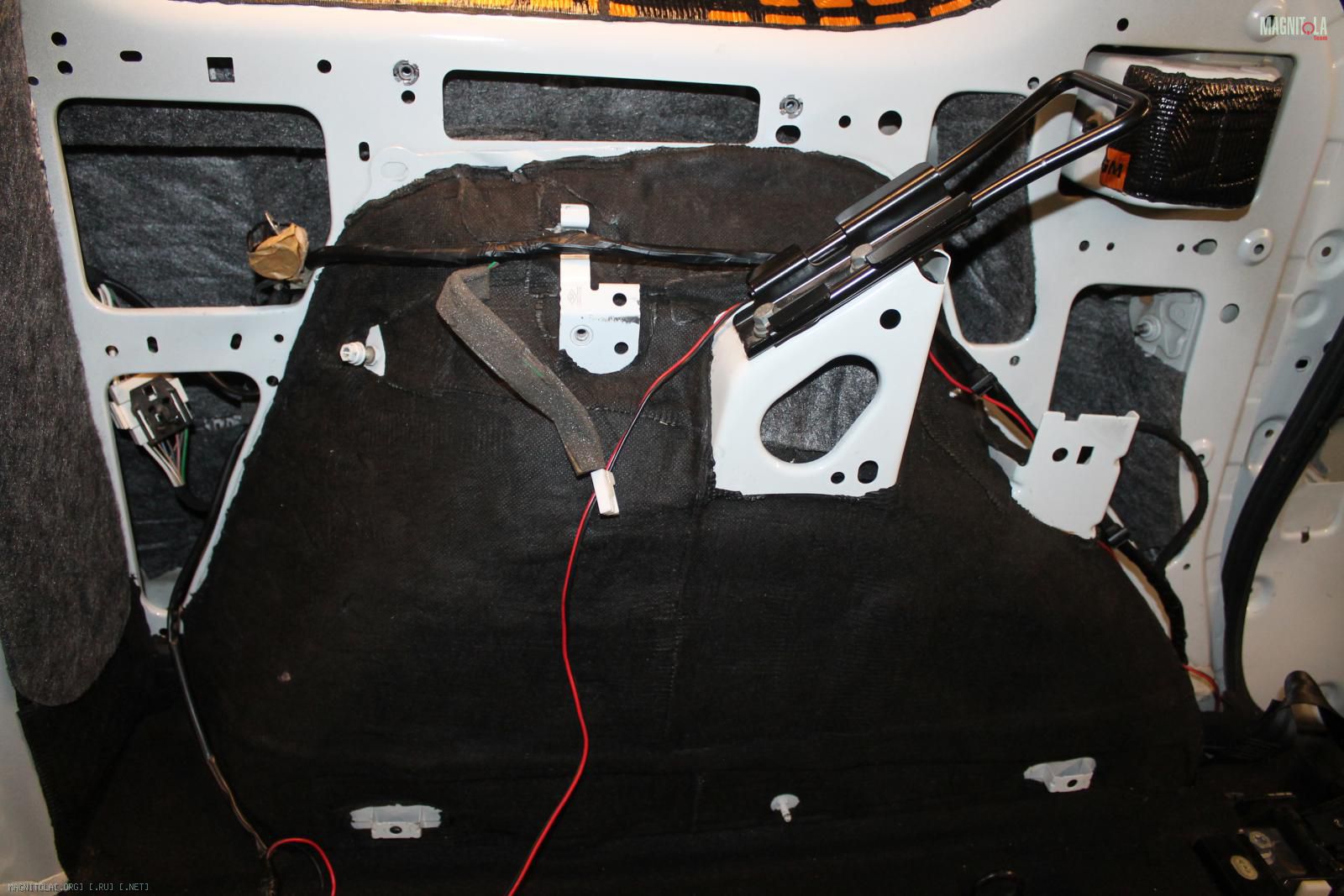

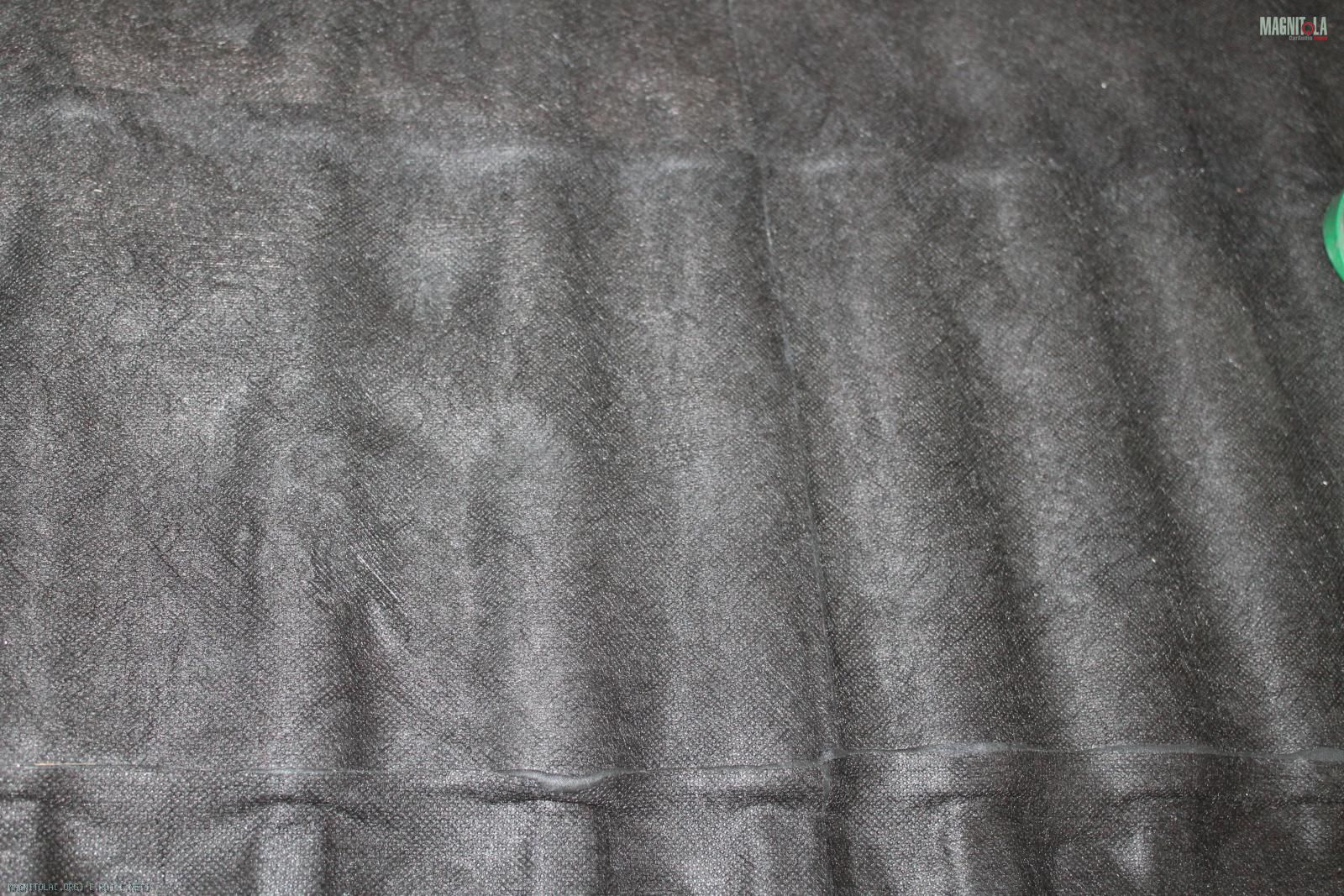

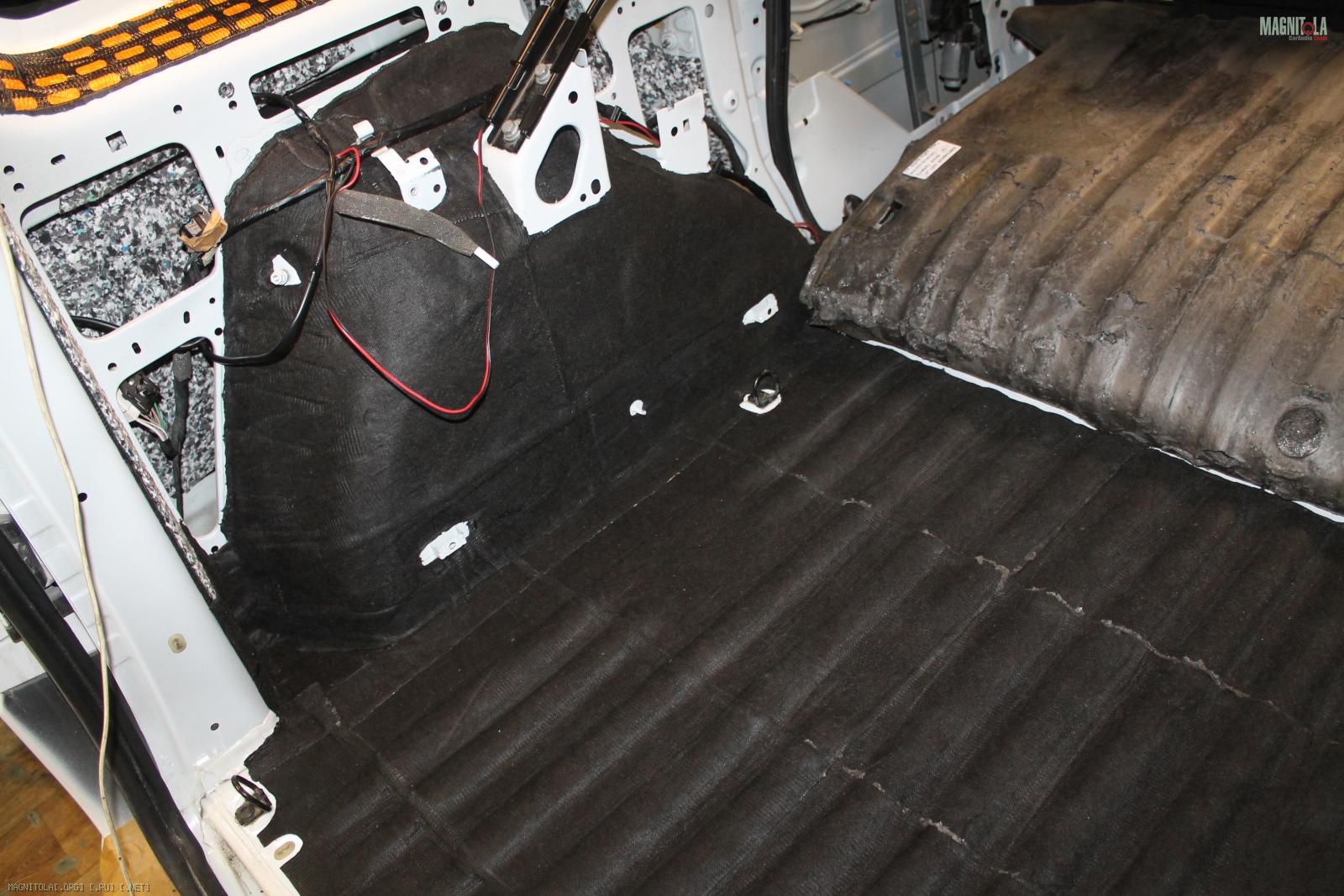

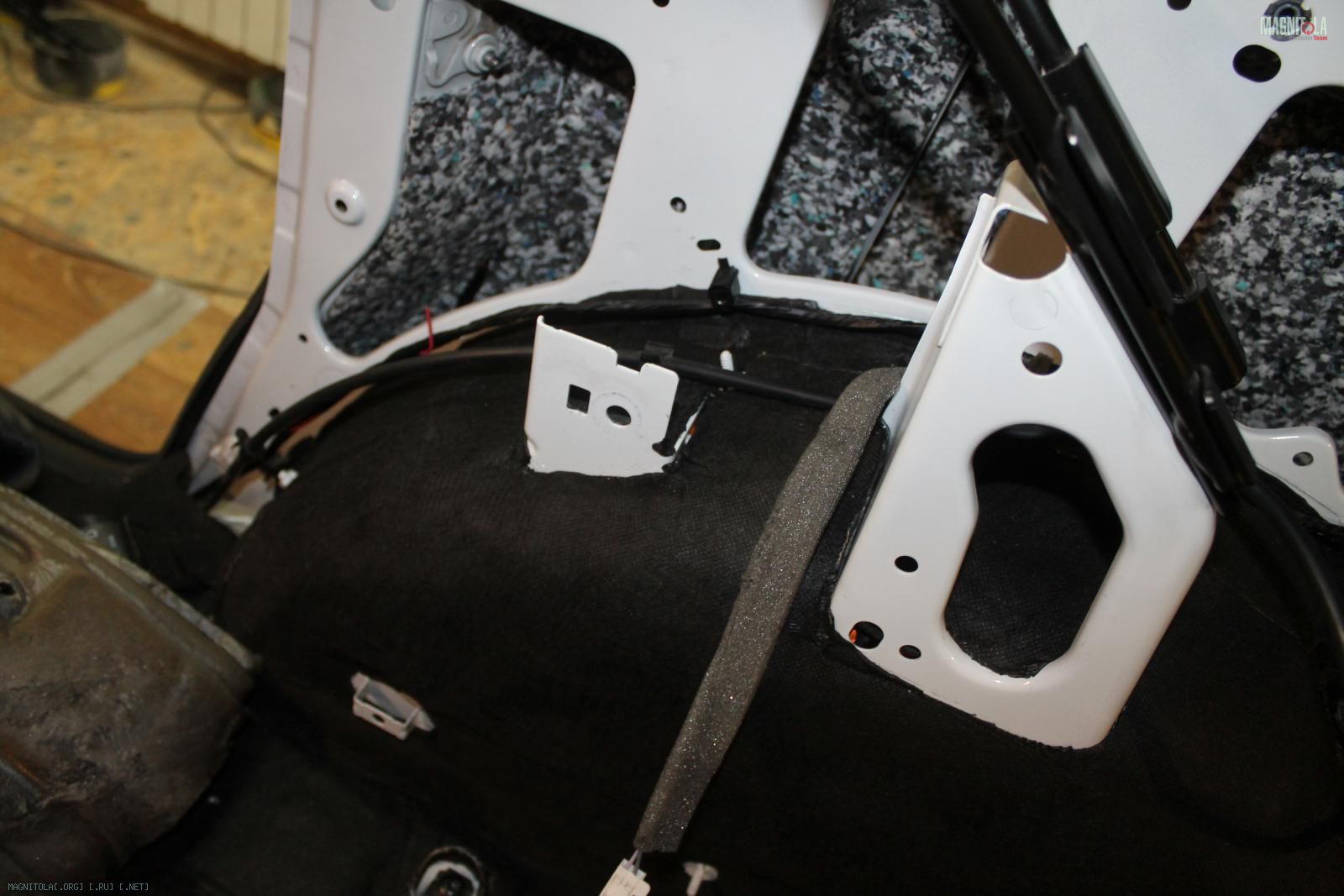

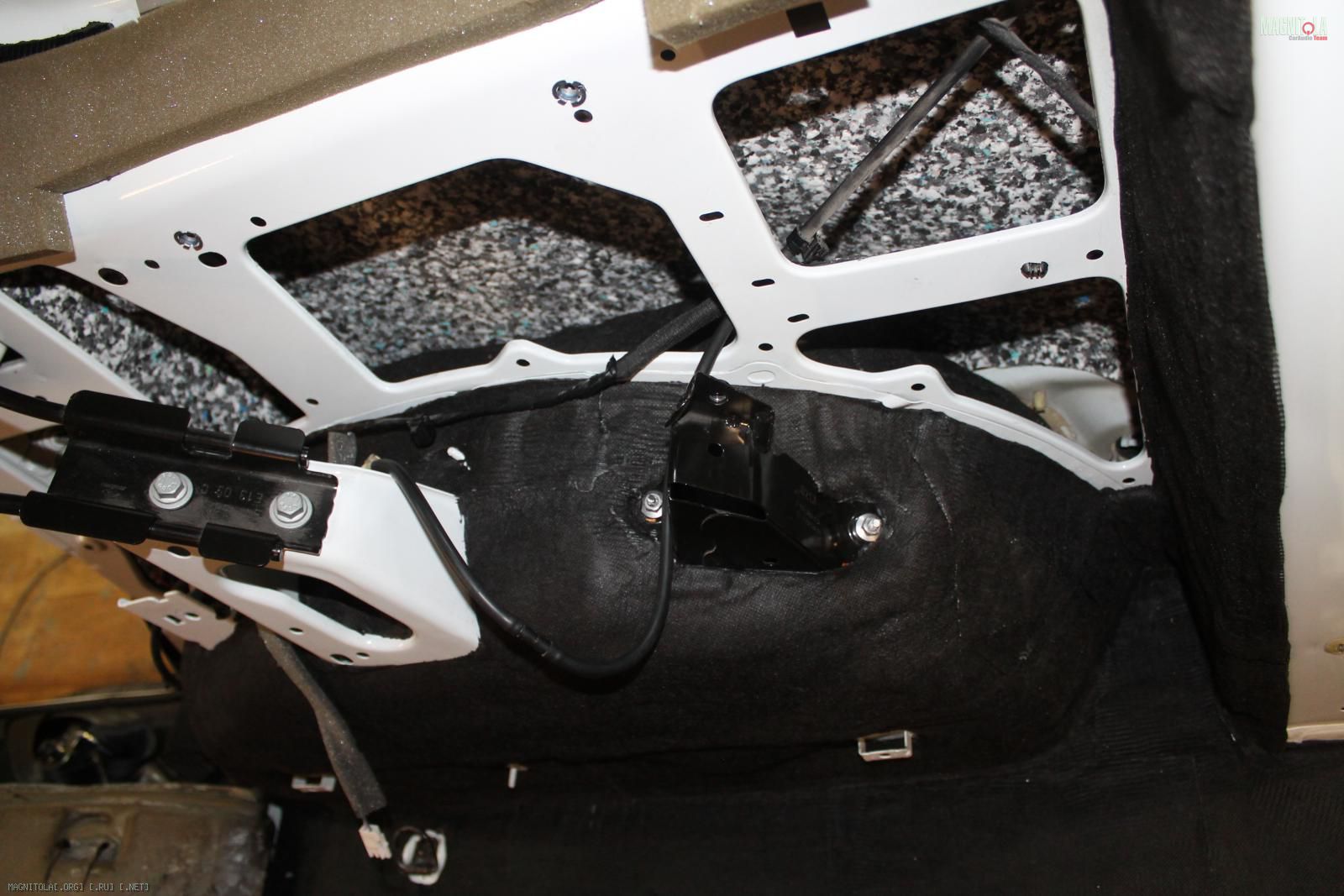

Четвертый слой, войлок.

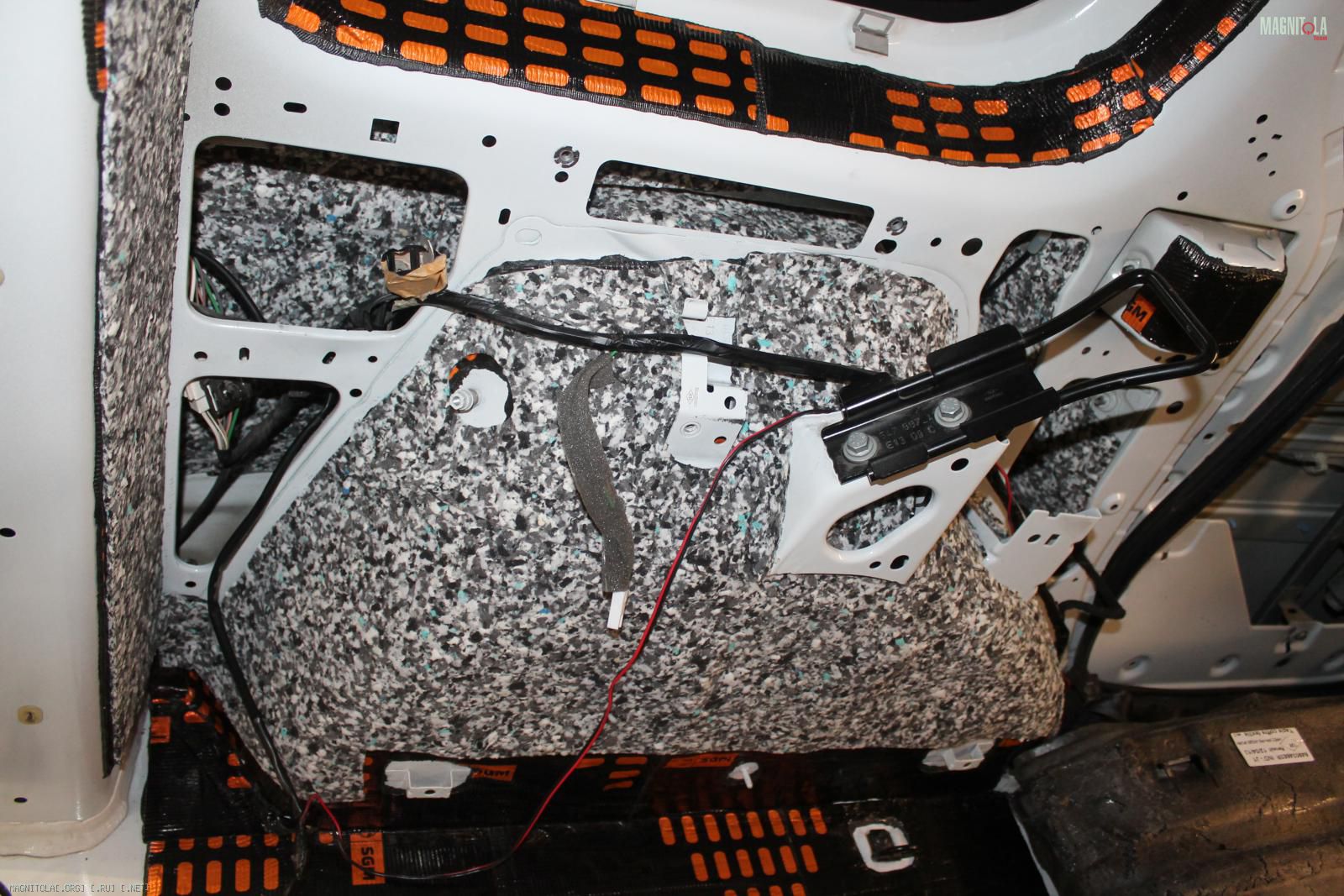

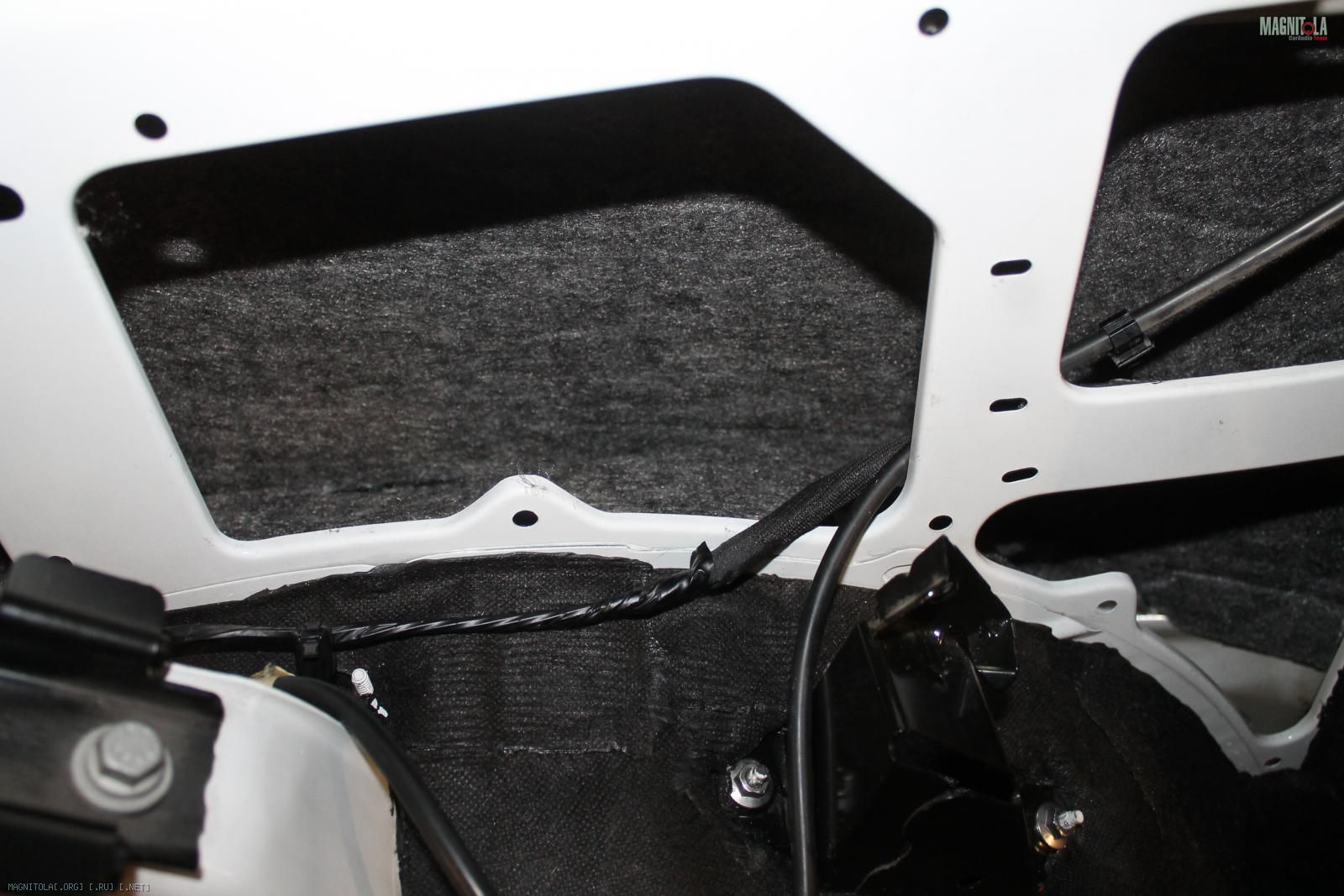

Пятый слой, шумопоглотитель 40мм, во все полости, ниши, свободные места
Вложение 1281329Вложение 1281331Вложение 1281333Вложение 1281335Вложение 1281337Вложение 1281339

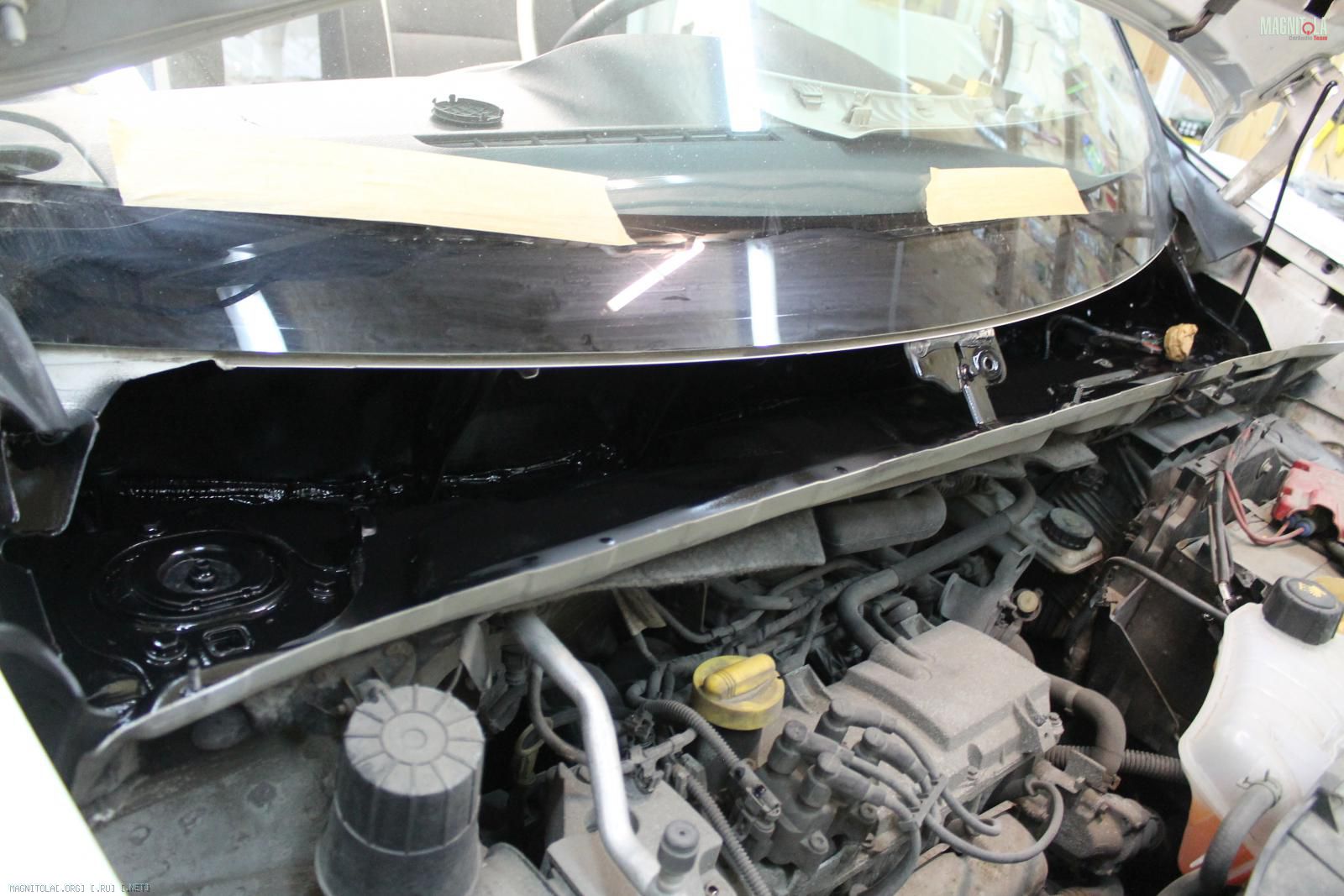

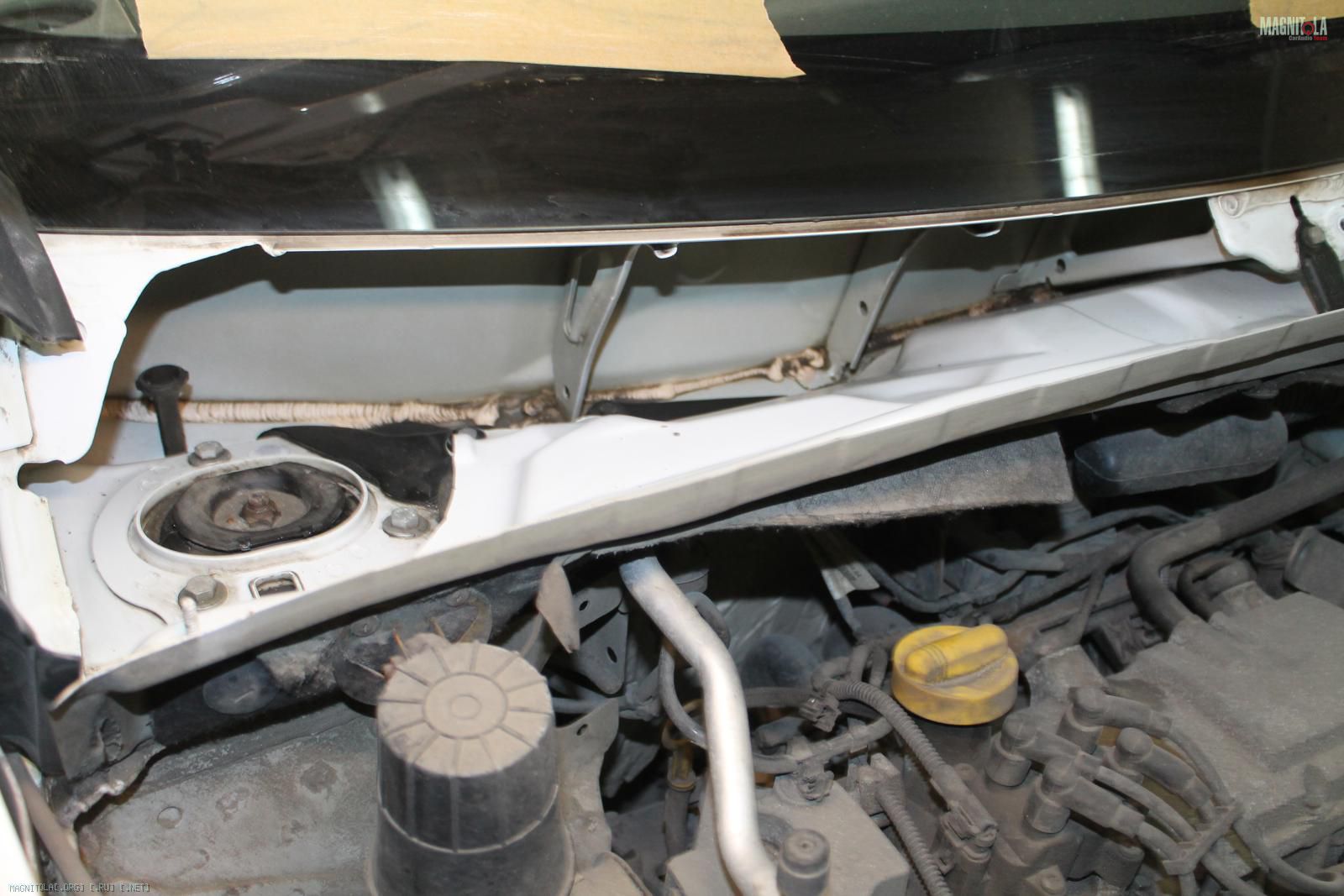

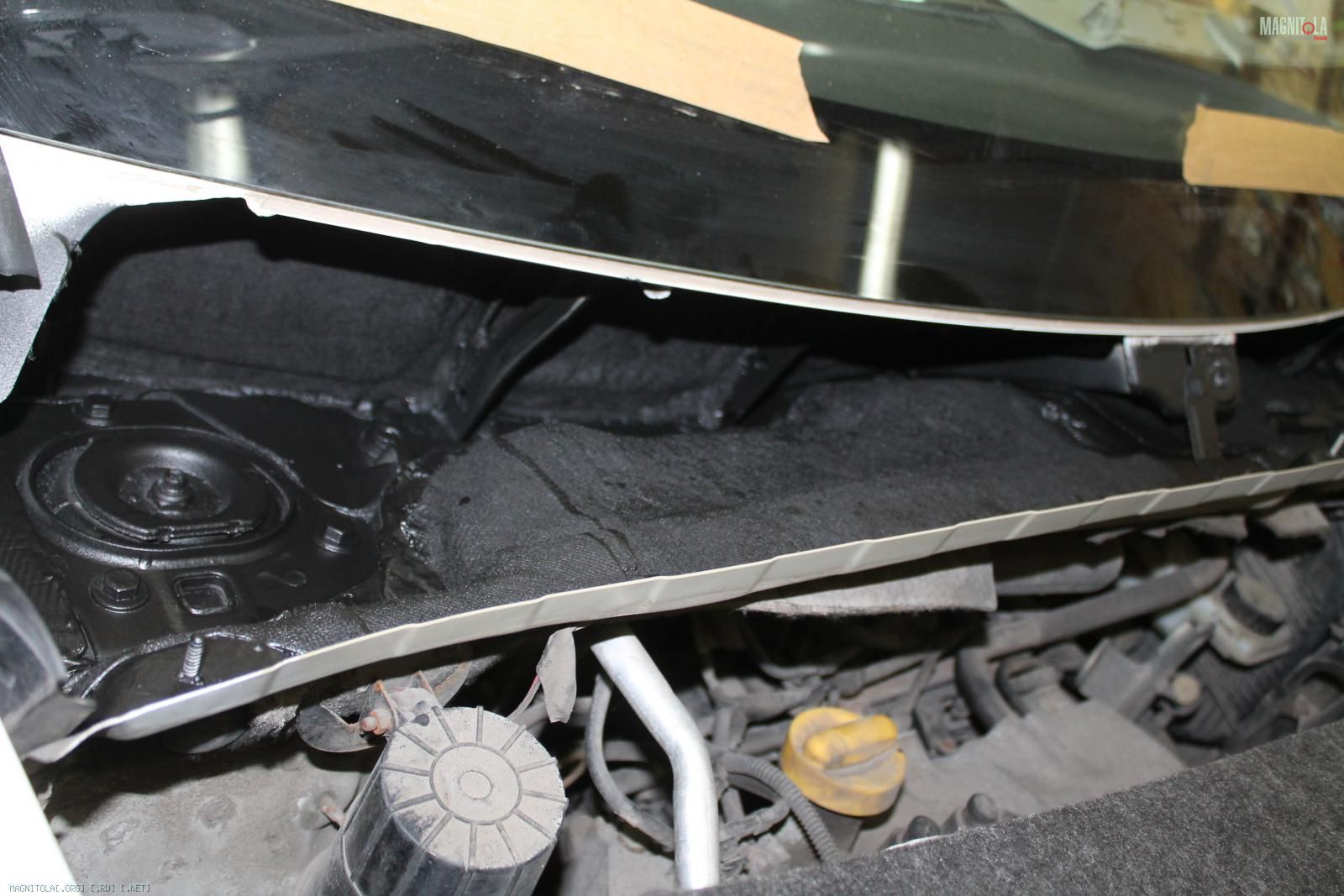

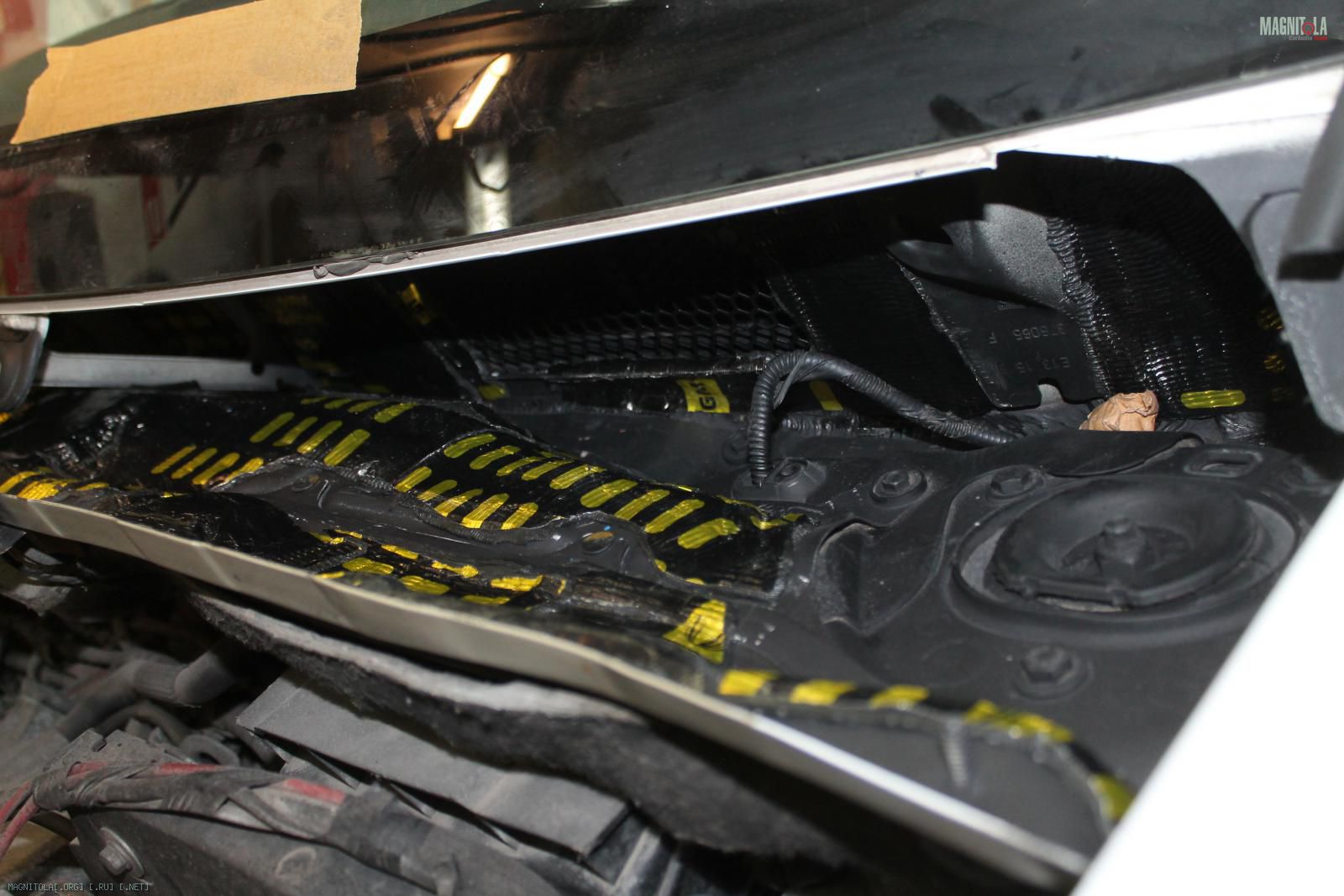

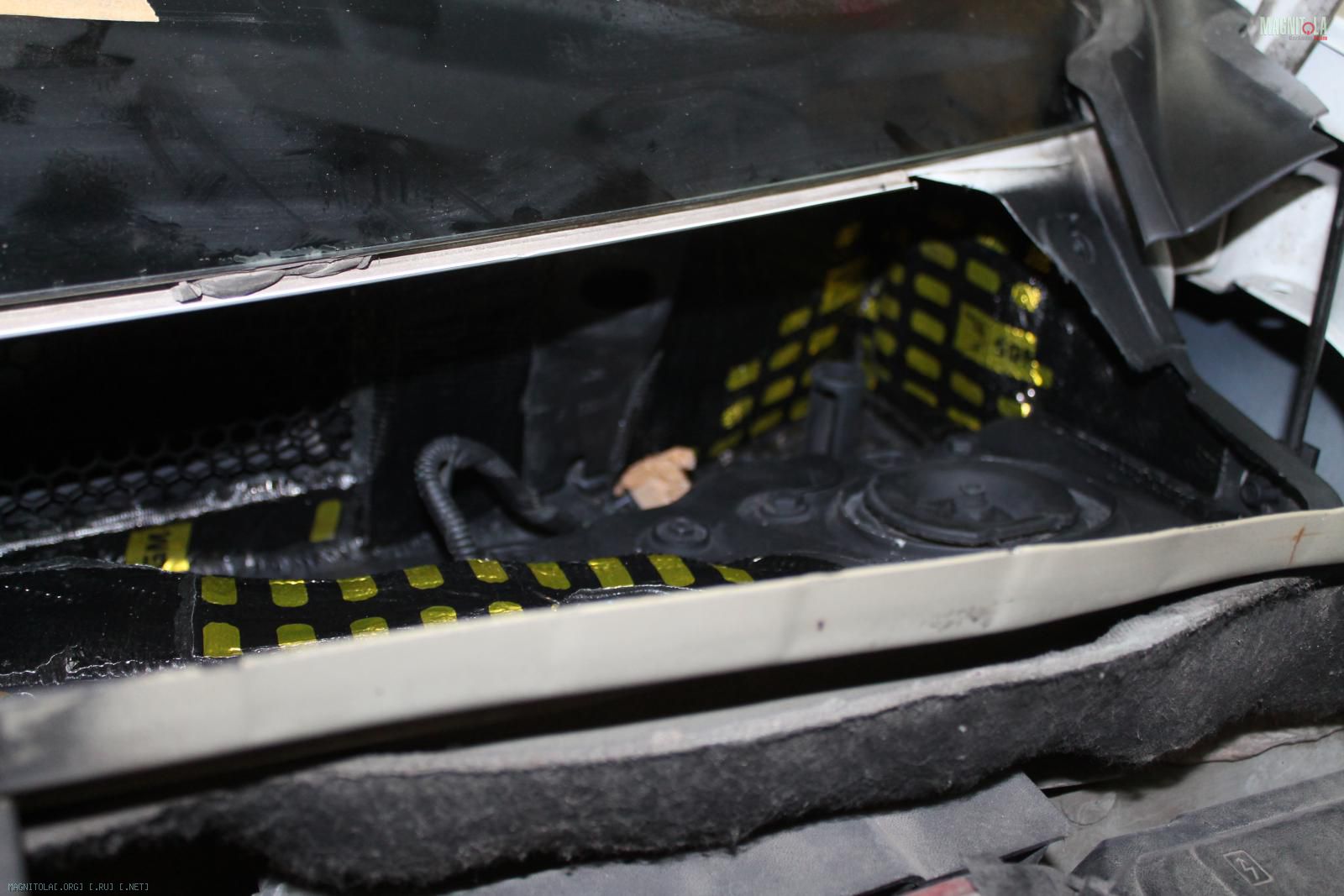

Жабо.

Устанавливаем сетку в воздухозаборник печки.

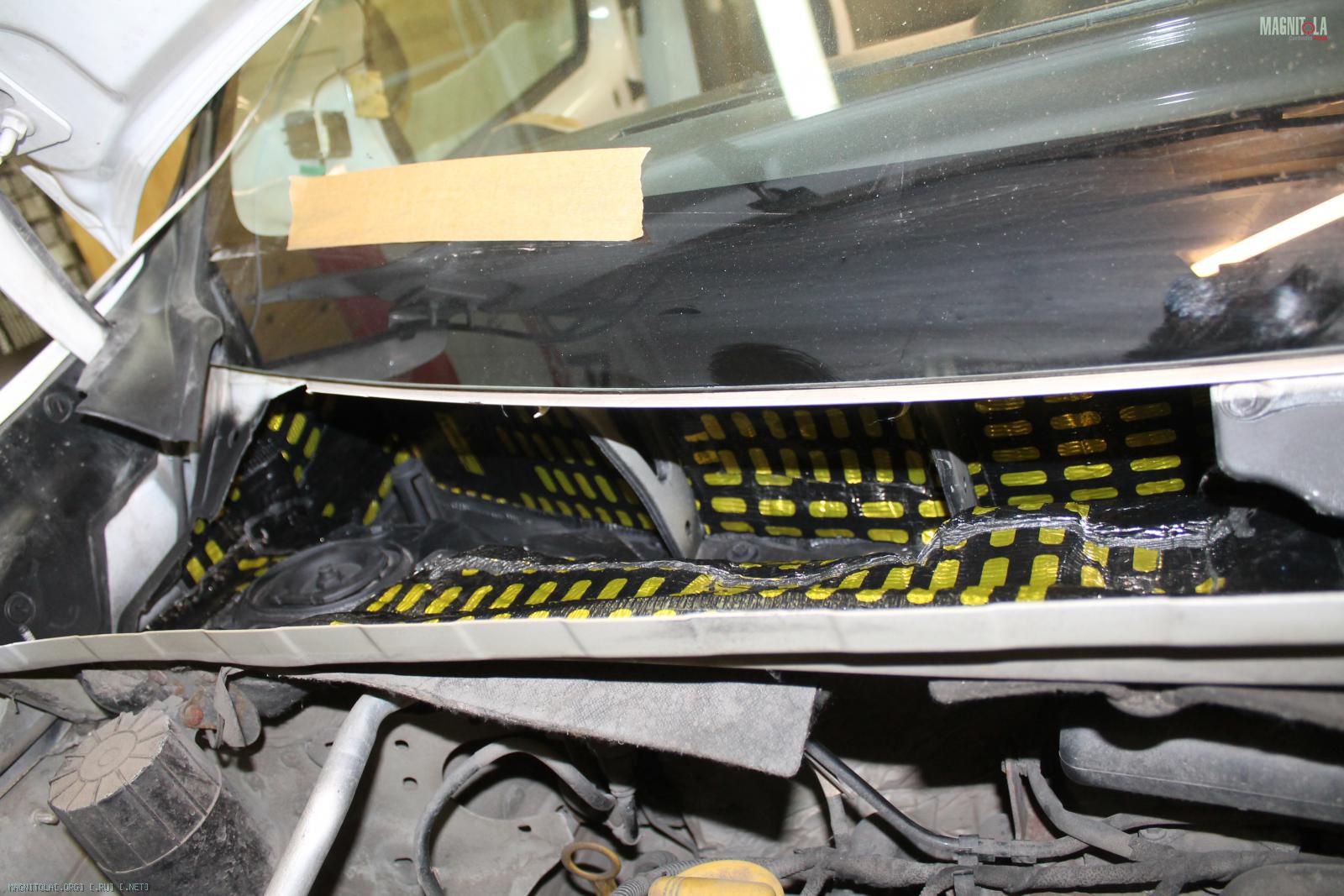

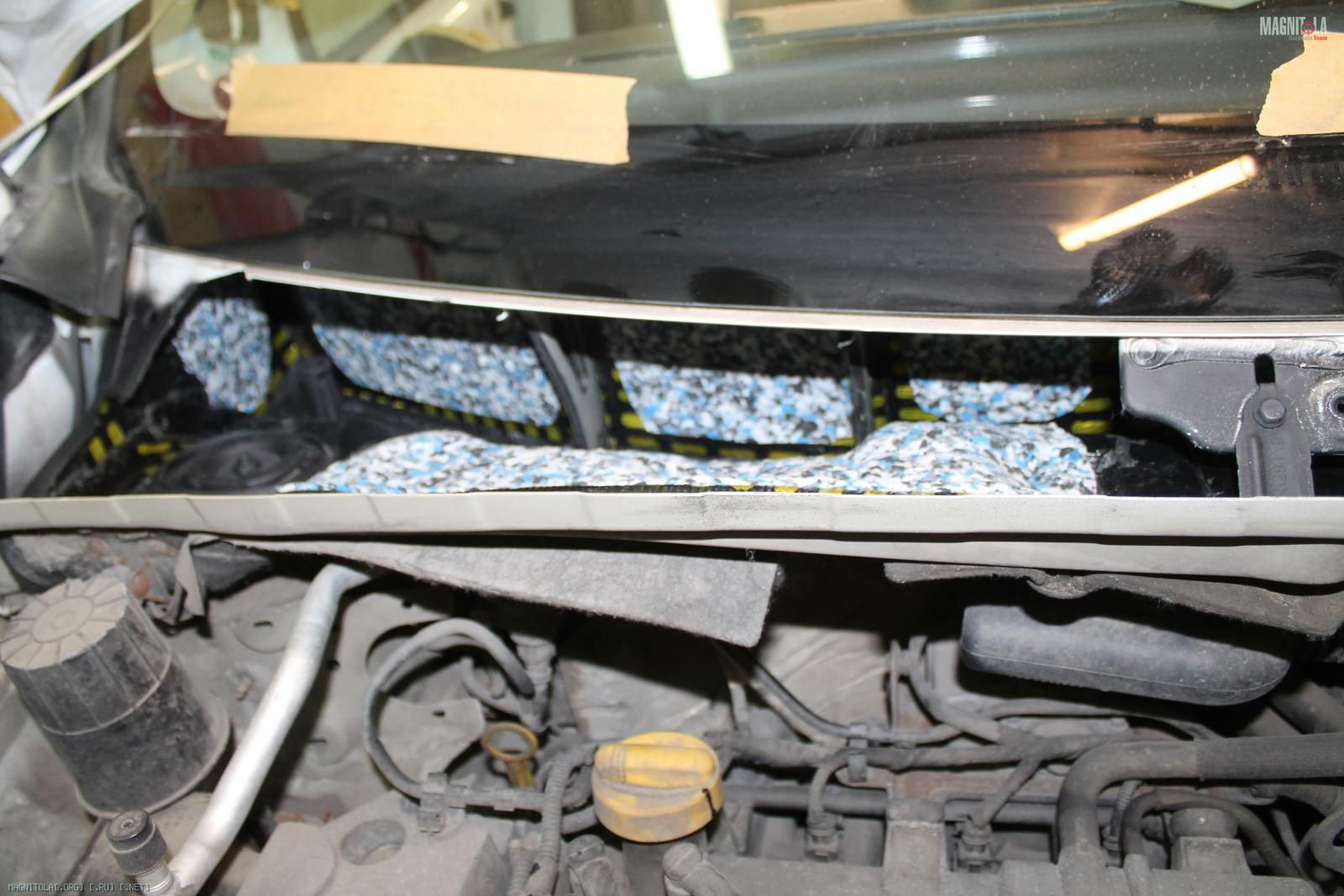

Наносим вибру 4мм в три слоя на основную перегородку с салоном и один слой на первичную.
Второй слой шумопоглотитель.
Вложение 1281341Вложение 1281343Вложение 1281345Вложение 1281347Вложение 1281349Вложение 1281351Вложение 1281353Вложение 1281355Вложение 1281357

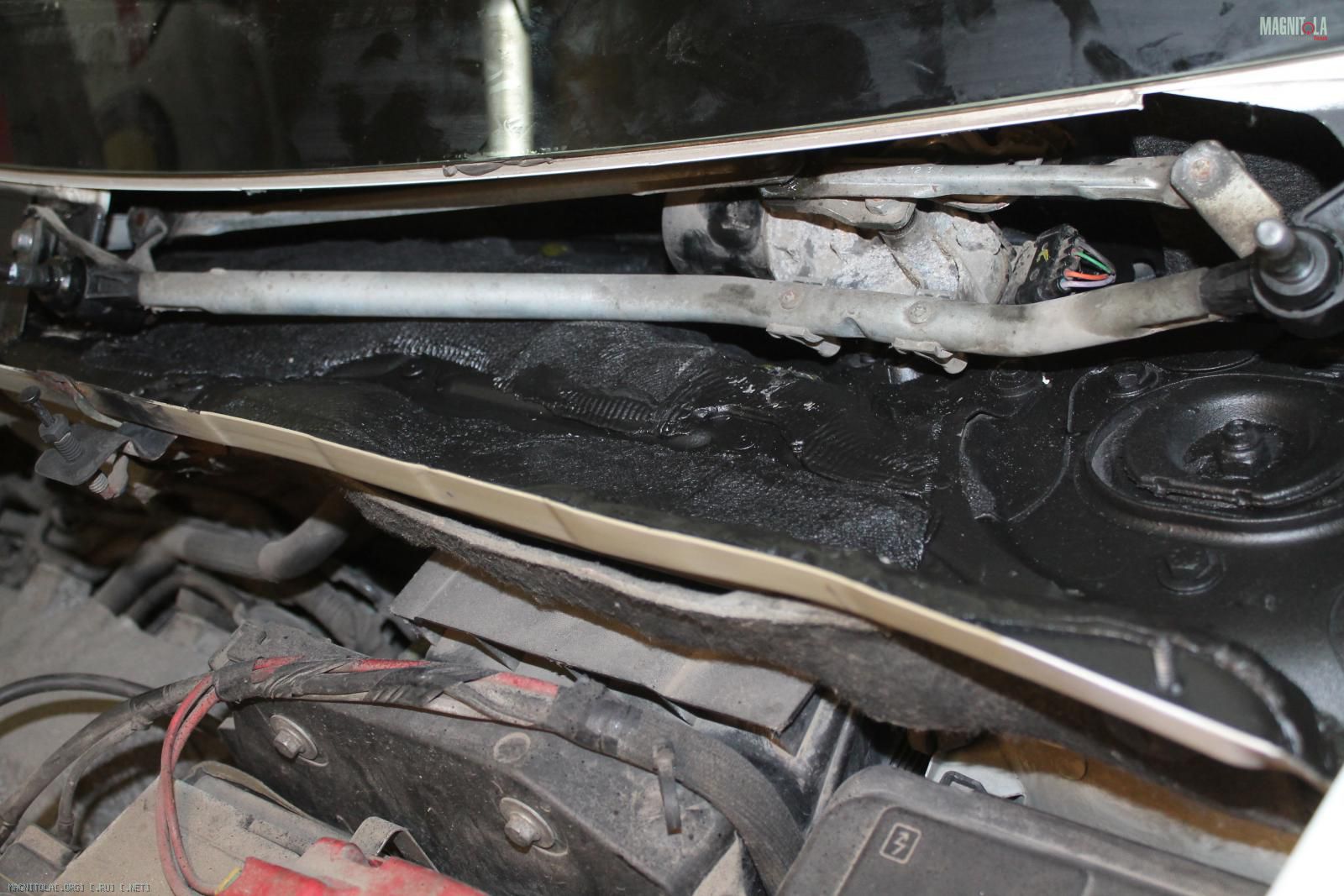

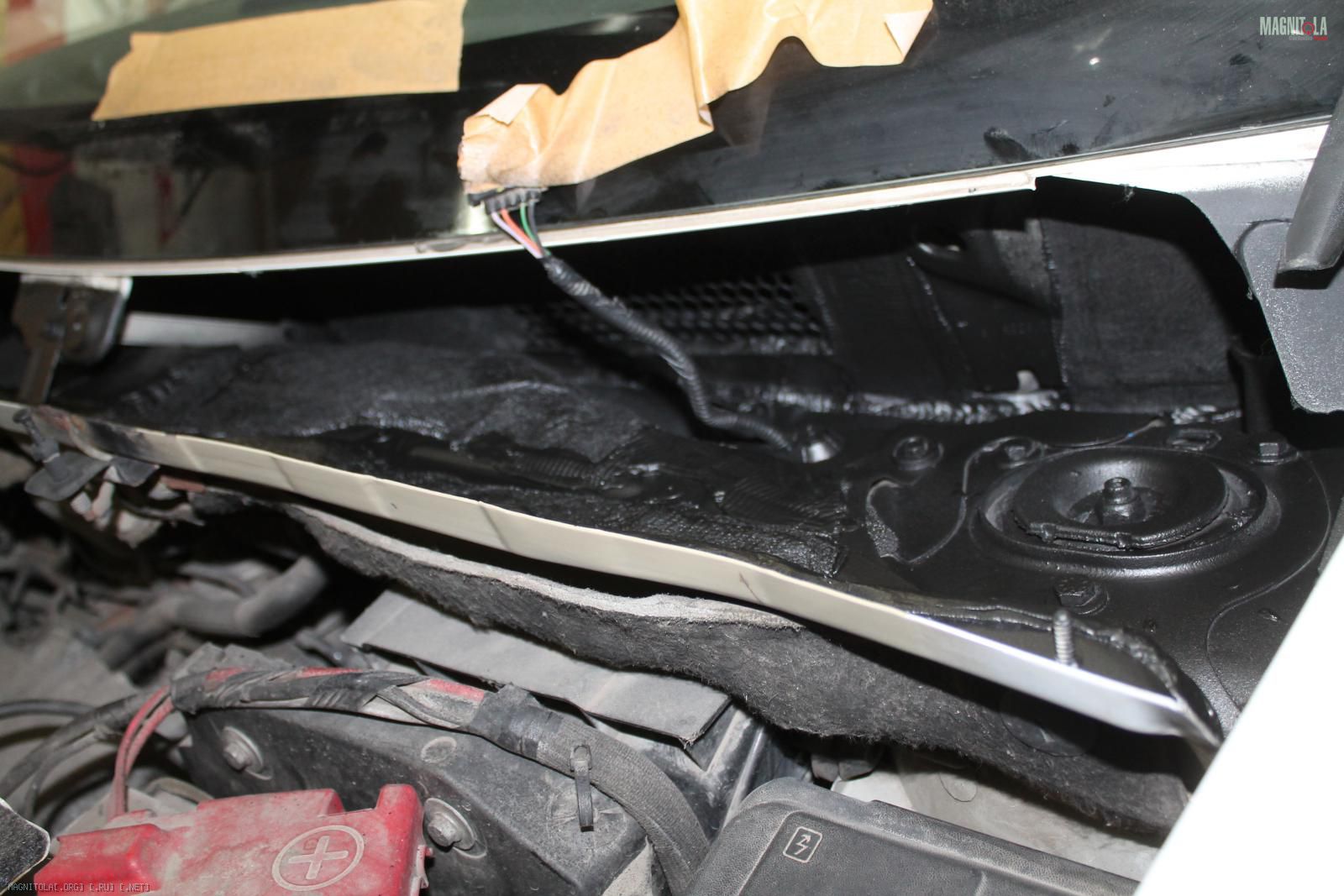

Третий слой блокатор шума, наносится в очень горячем состоянии, что обеспечивает максимальную адгезию и отсутствие проникновения влаги в последствии.
Затем все покрывается антигравийным составом.
Четвертый слой войлок(СГМ-изол ПТ-900) повышенной плотности 900гр/м2(против 450гр/м2 у обычного), в качестве клеевого слоя имеющий вибру(герметик) 2мм с бешеной адгезией.

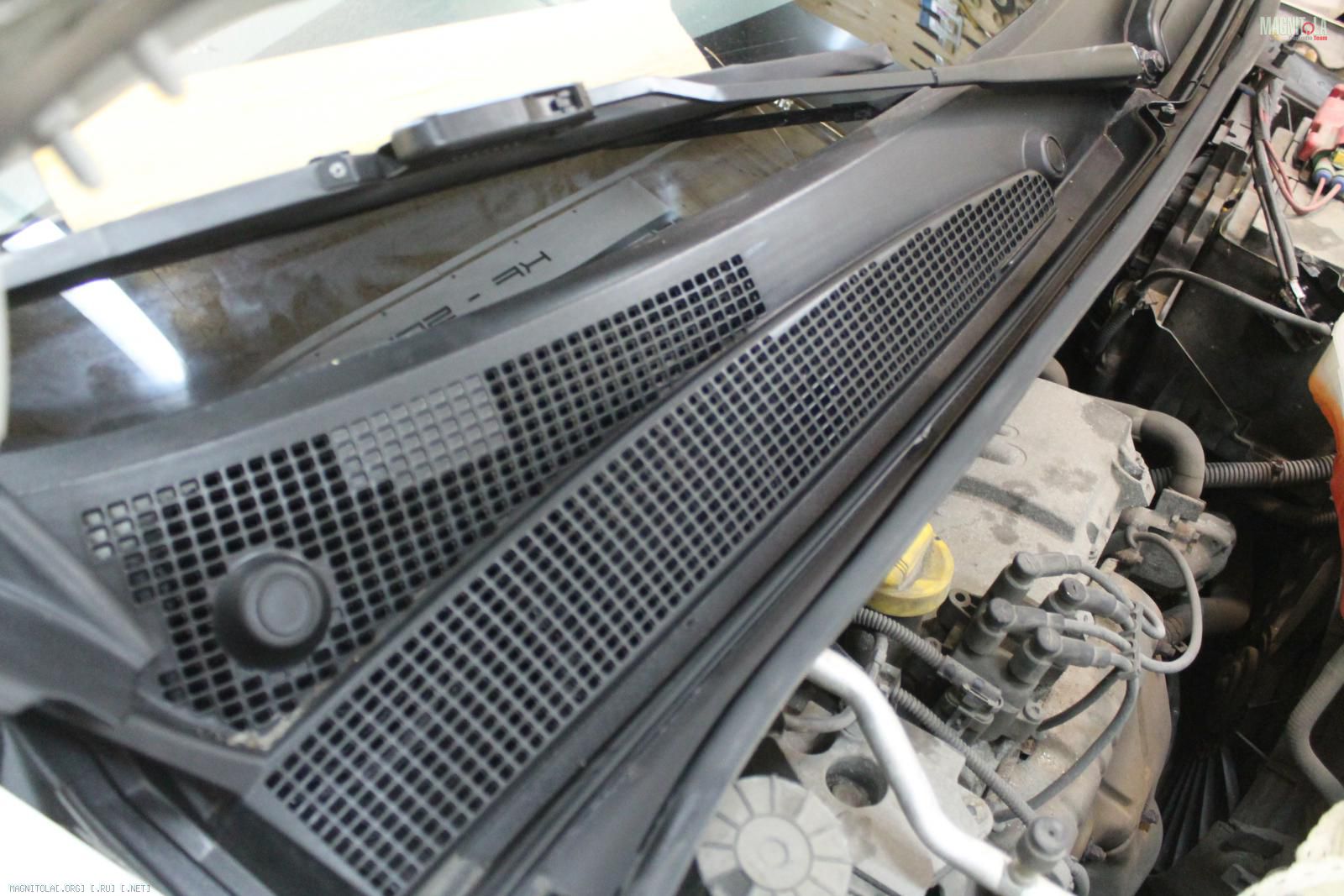

Собираем...
Вложение 1281359Вложение 1281361Вложение 1281363Вложение 1281365Вложение 1281367Вложение 1281369Вложение 1281371Вложение 1281373

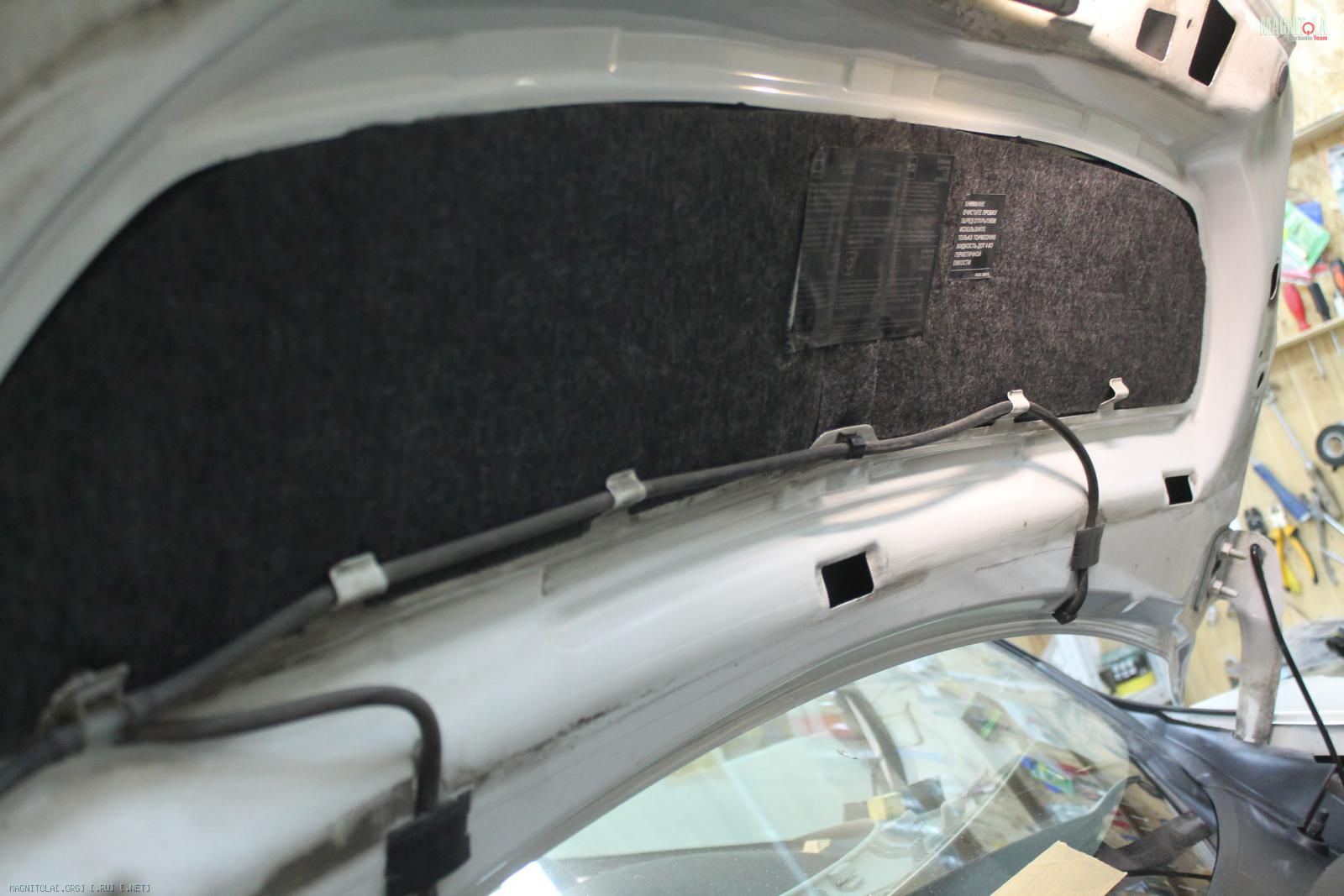

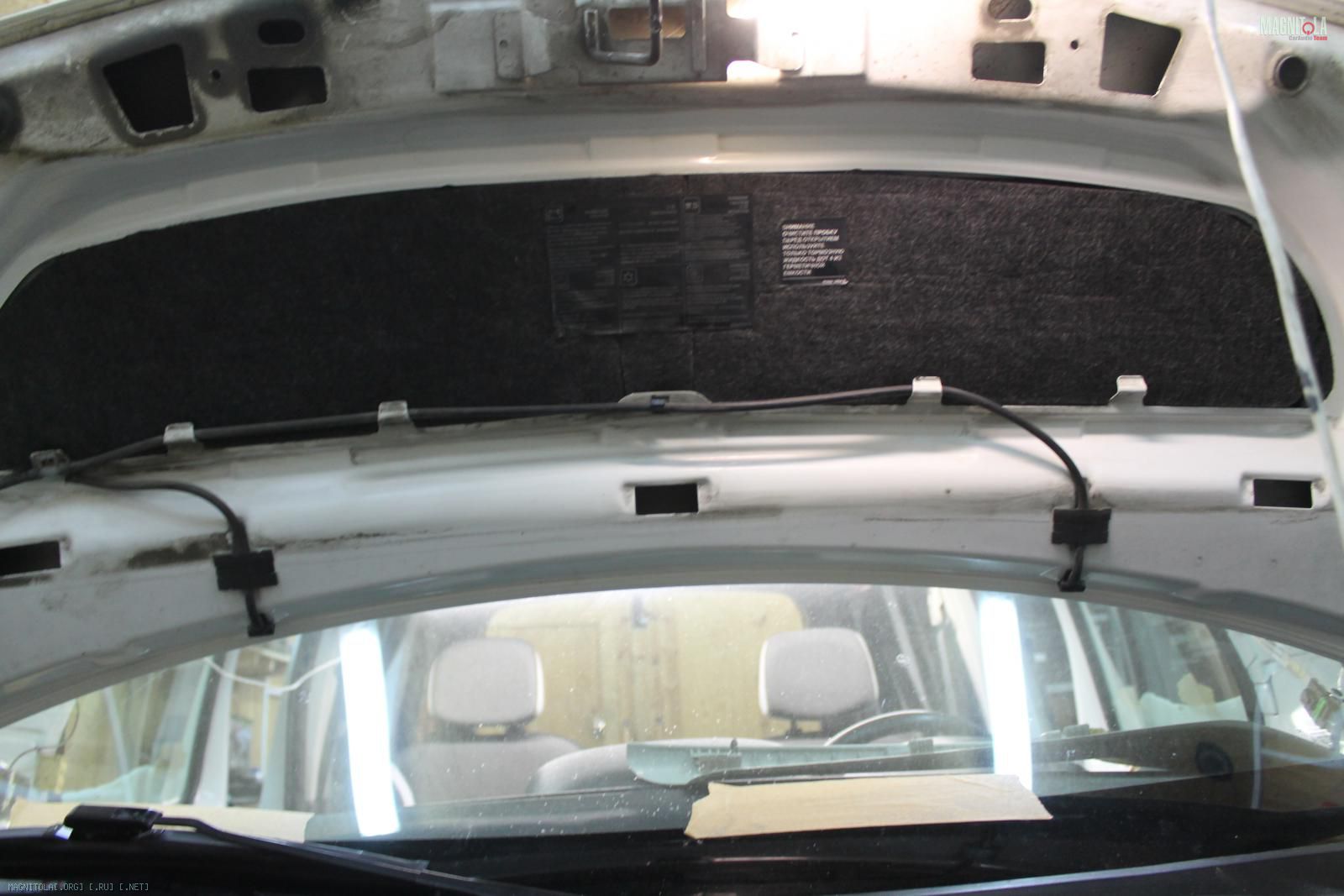

Капот.
Очищаем, обезжириваем.
Наносим вибру 4мм + войлок 900гр/м2 (СГМ-изол ПТ-900)
Вложение 1281375Вложение 1281377Вложение 1281379Вложение 1281381

Renault Kangoo 2

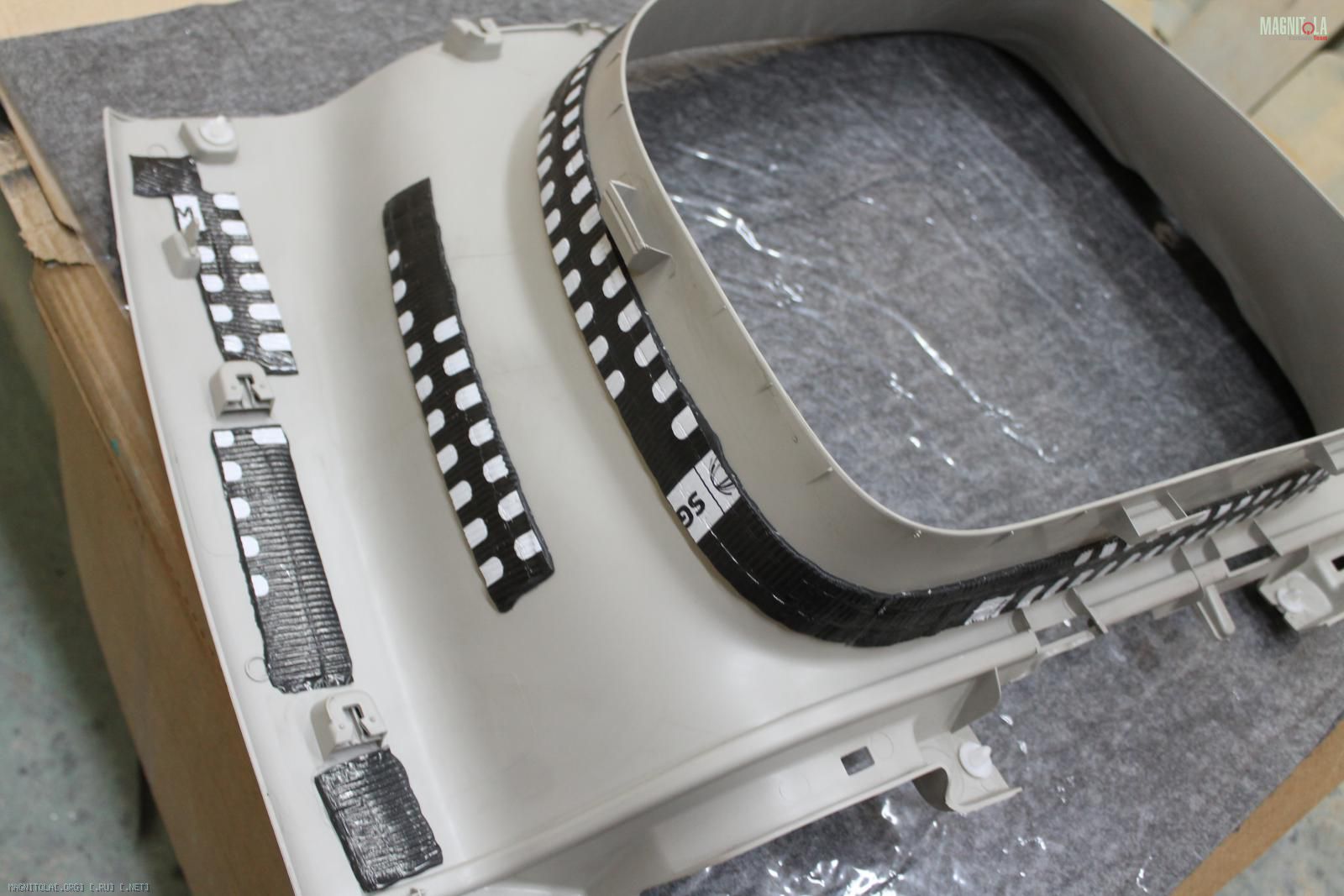

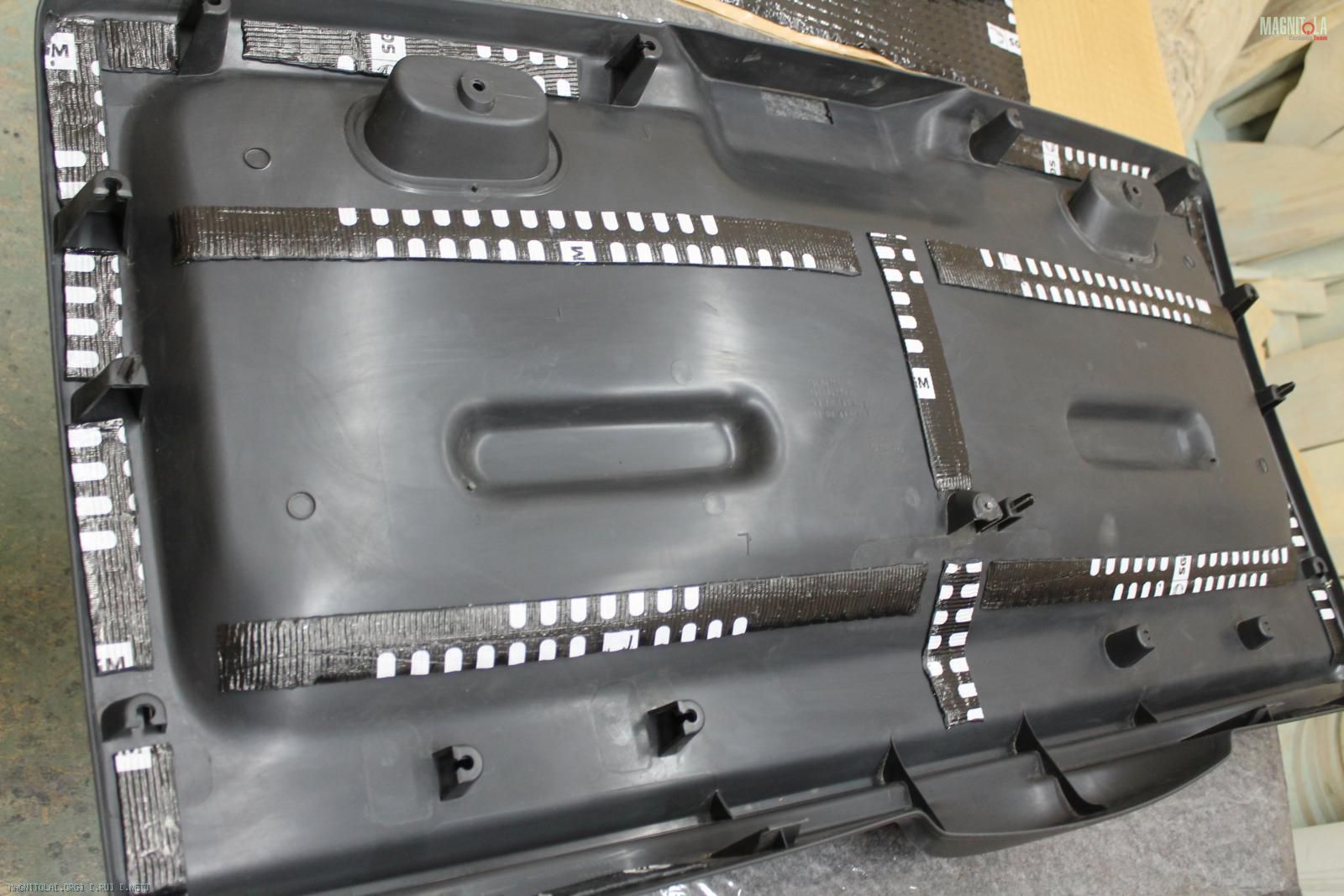

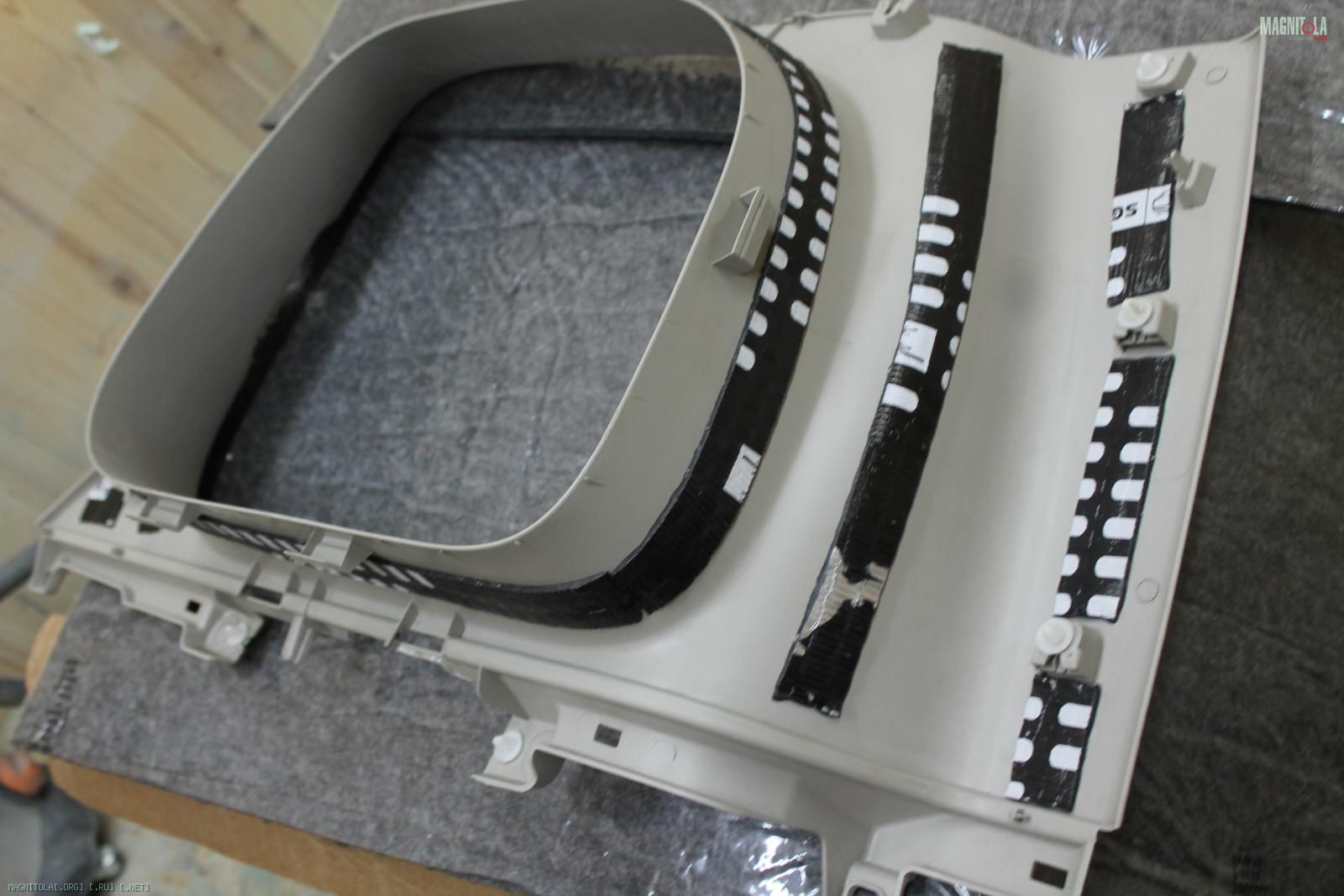

Крышка багажника в облегченном варианте- вибра, войлок, уплотнительная лента по периметру.

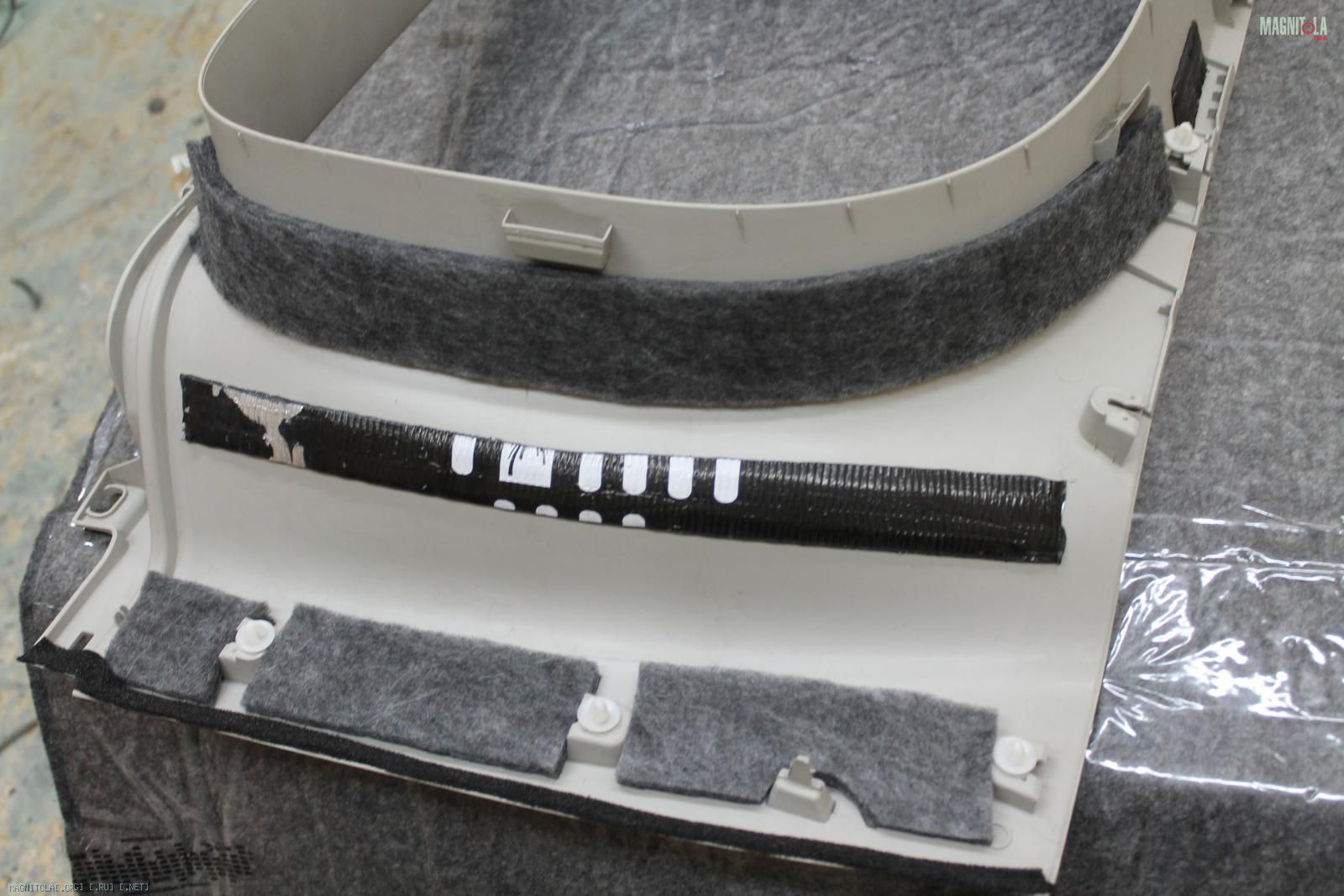

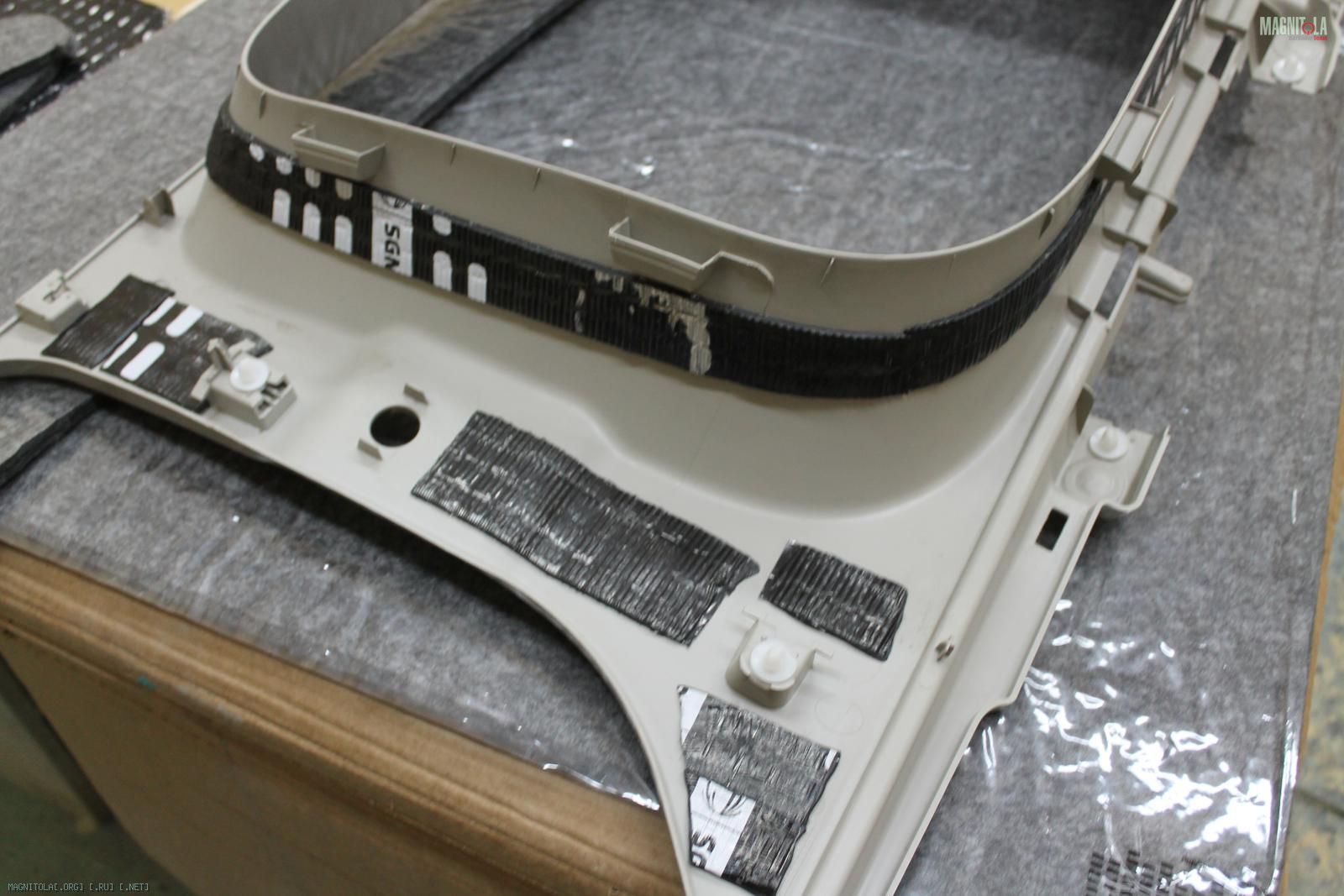

Боковой пластик - вибра, войлок, уплотнительная лента по периметру.
Вложение 1281421Вложение 1281423Вложение 1281425Вложение 1281427Вложение 1281429Вложение 1281431Вложение 1281433Вложение 1281435Вложение 1281437Вложение 1281439Вложение 1281441Вложение 1281443

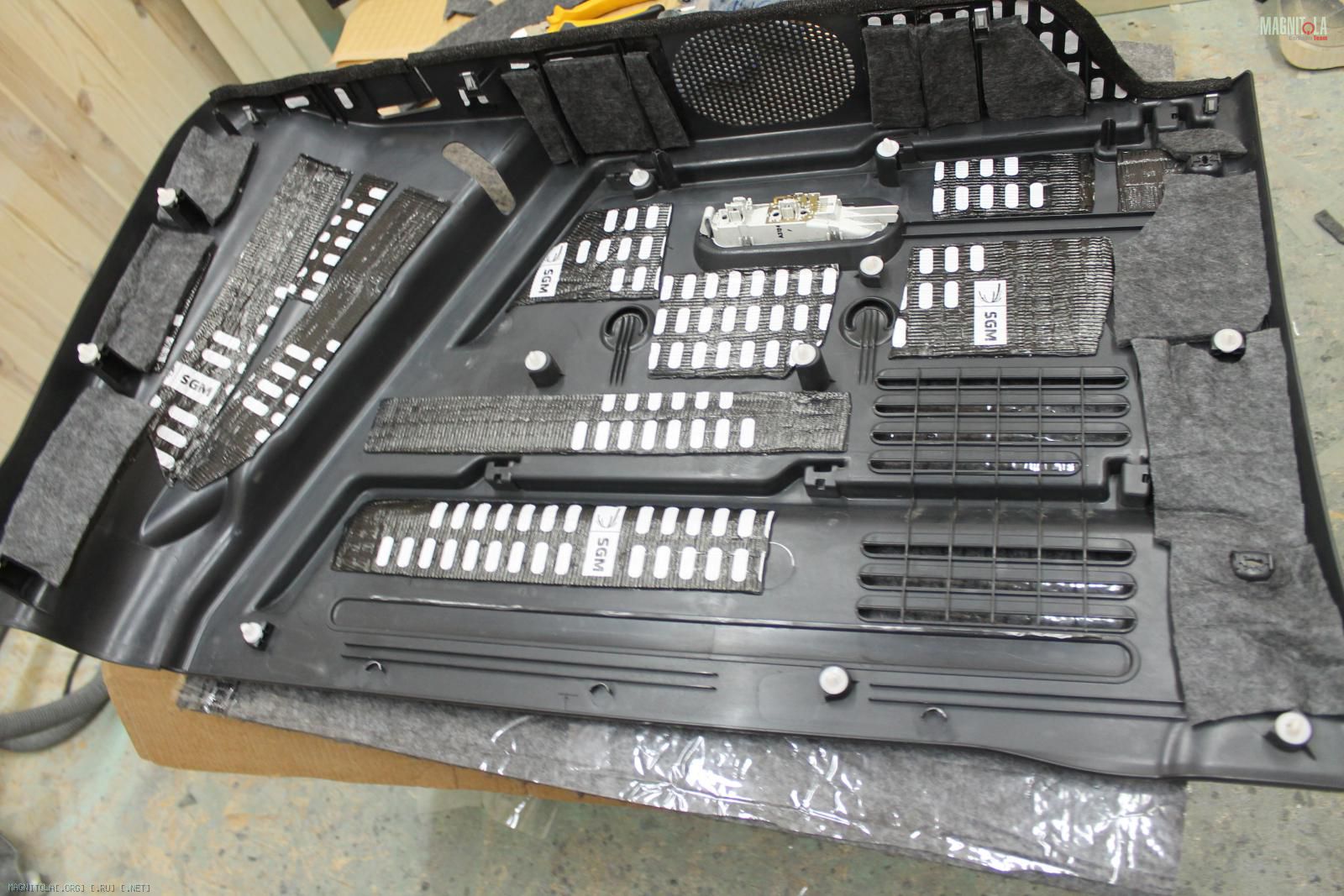

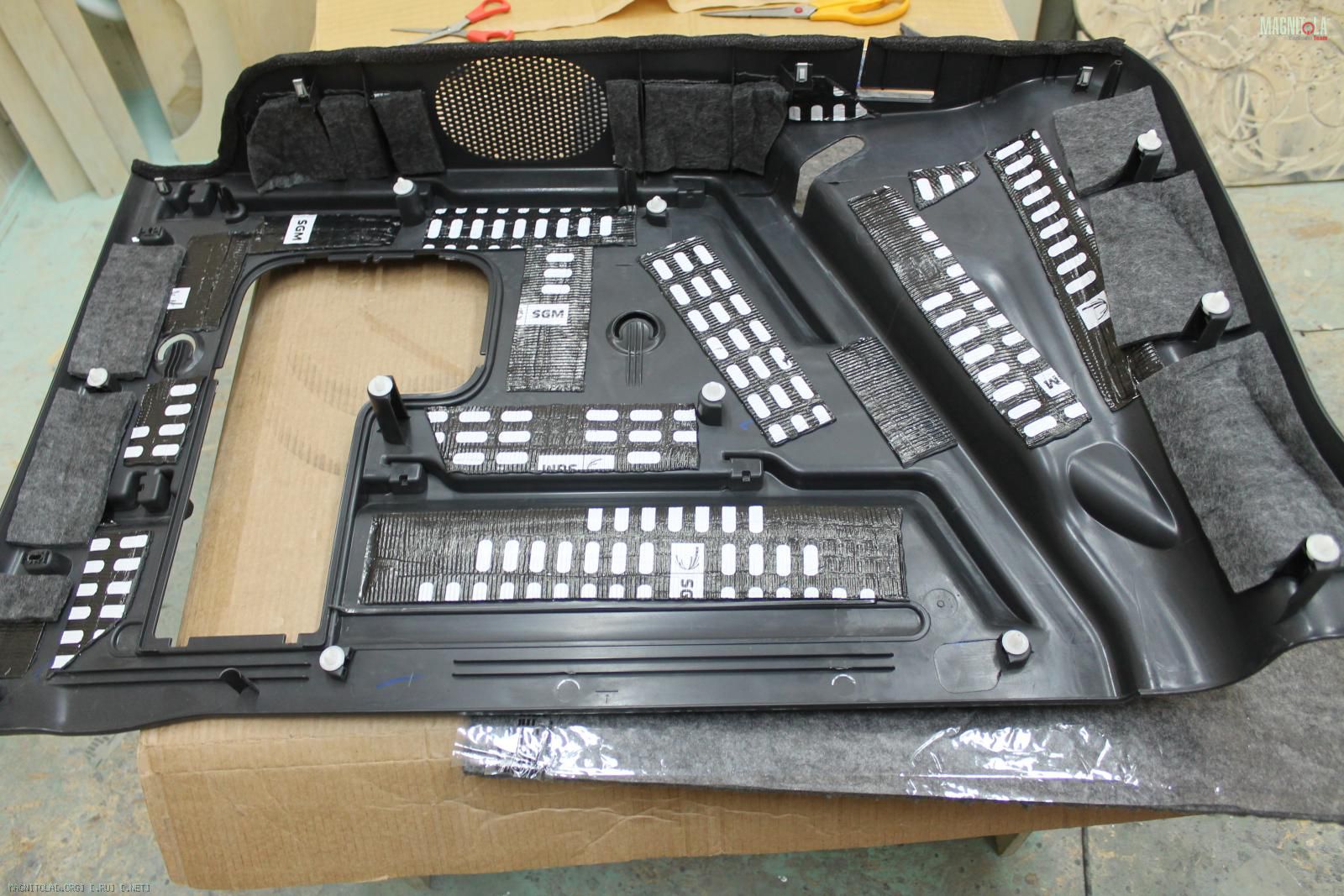

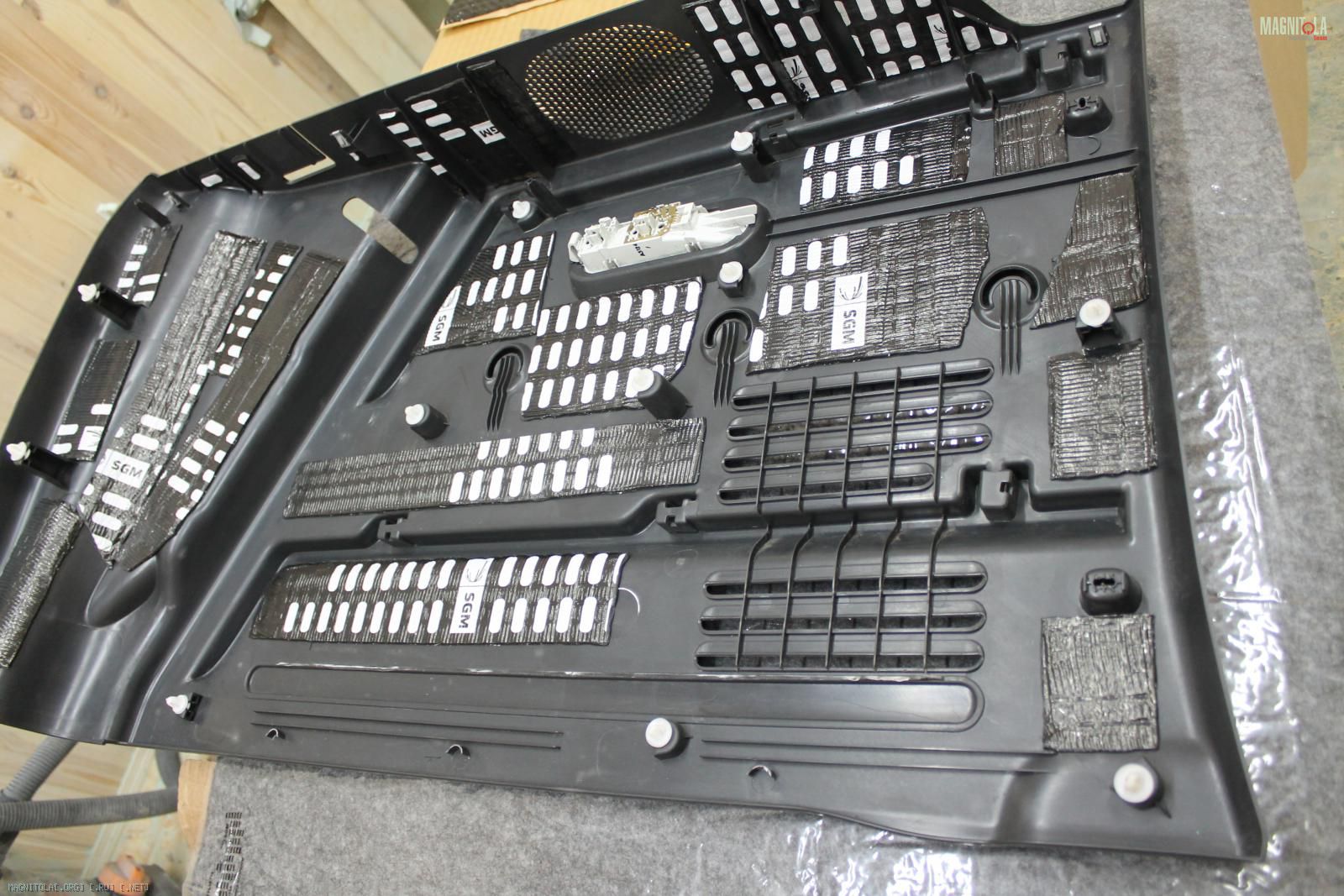

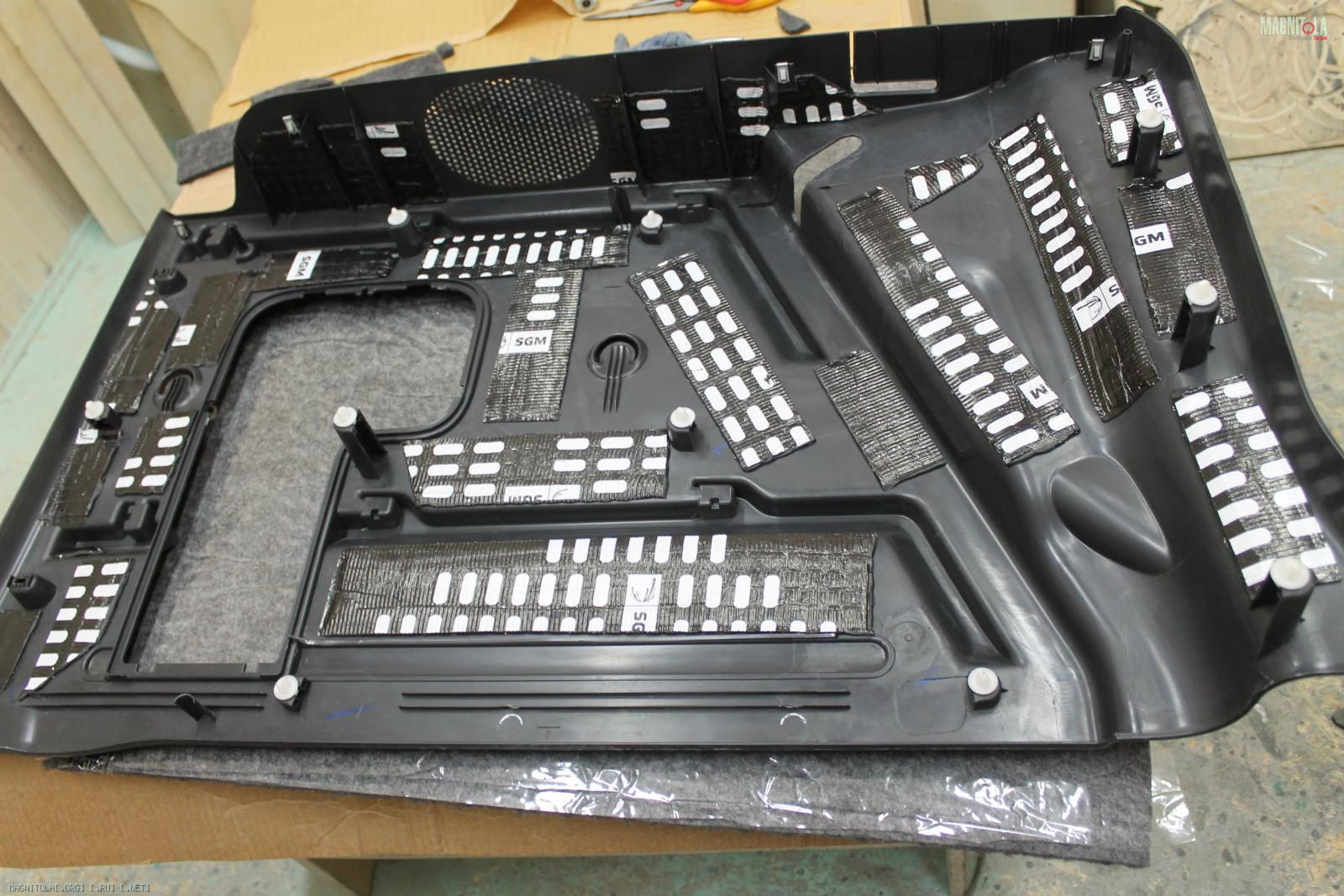

Боковые накладки багажника...
Вложение 1281445Вложение 1281447Вложение 1281449Вложение 1281451

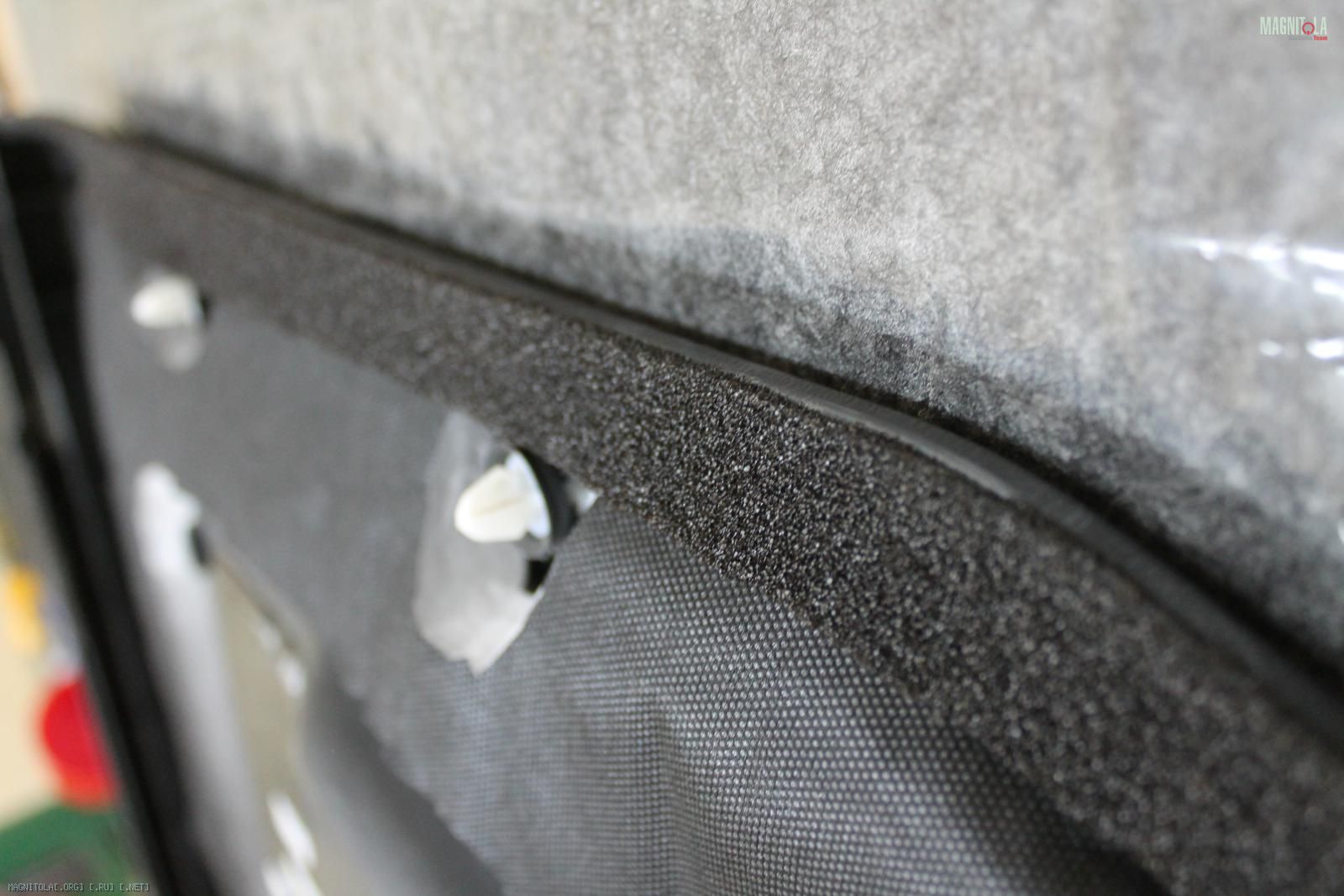

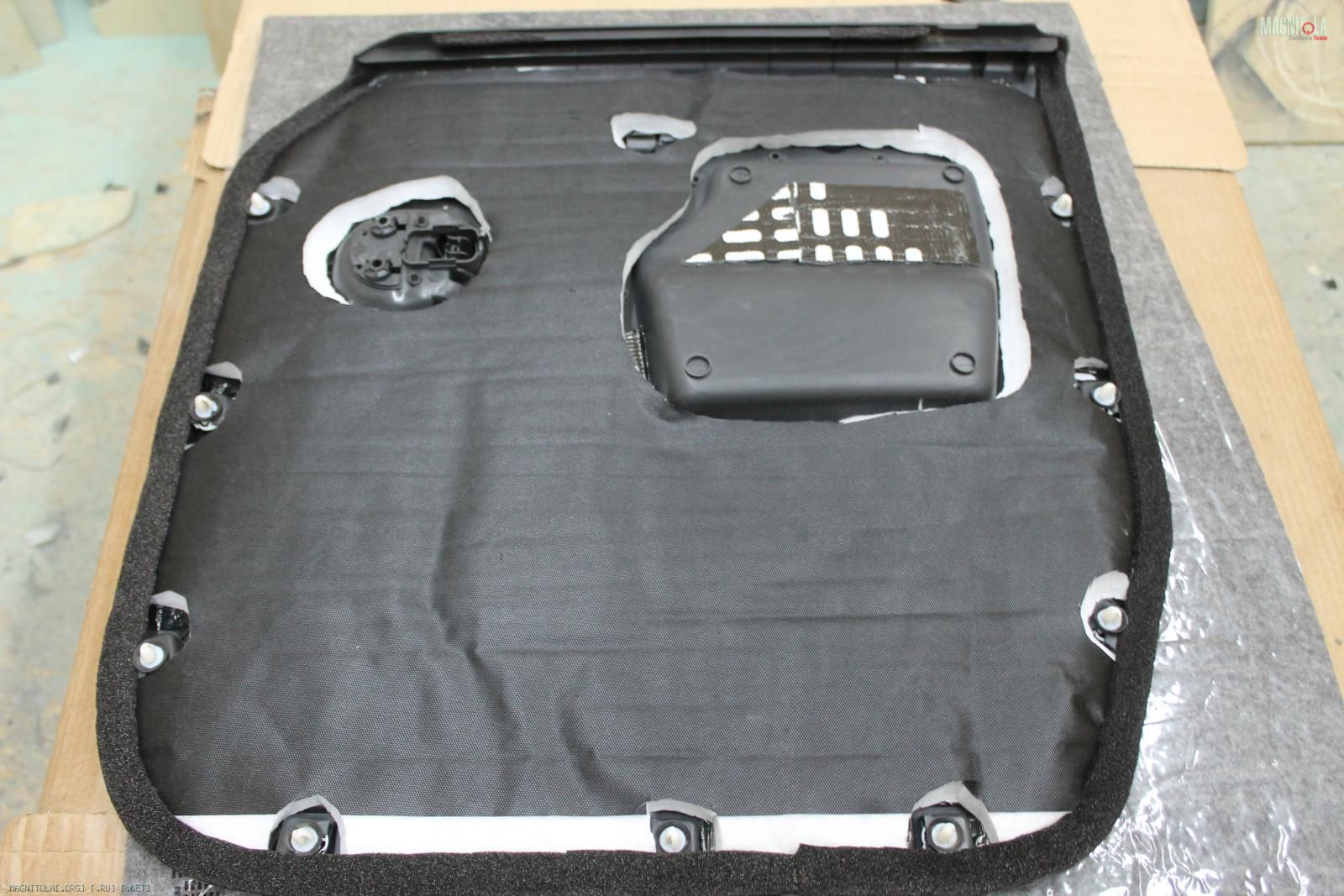

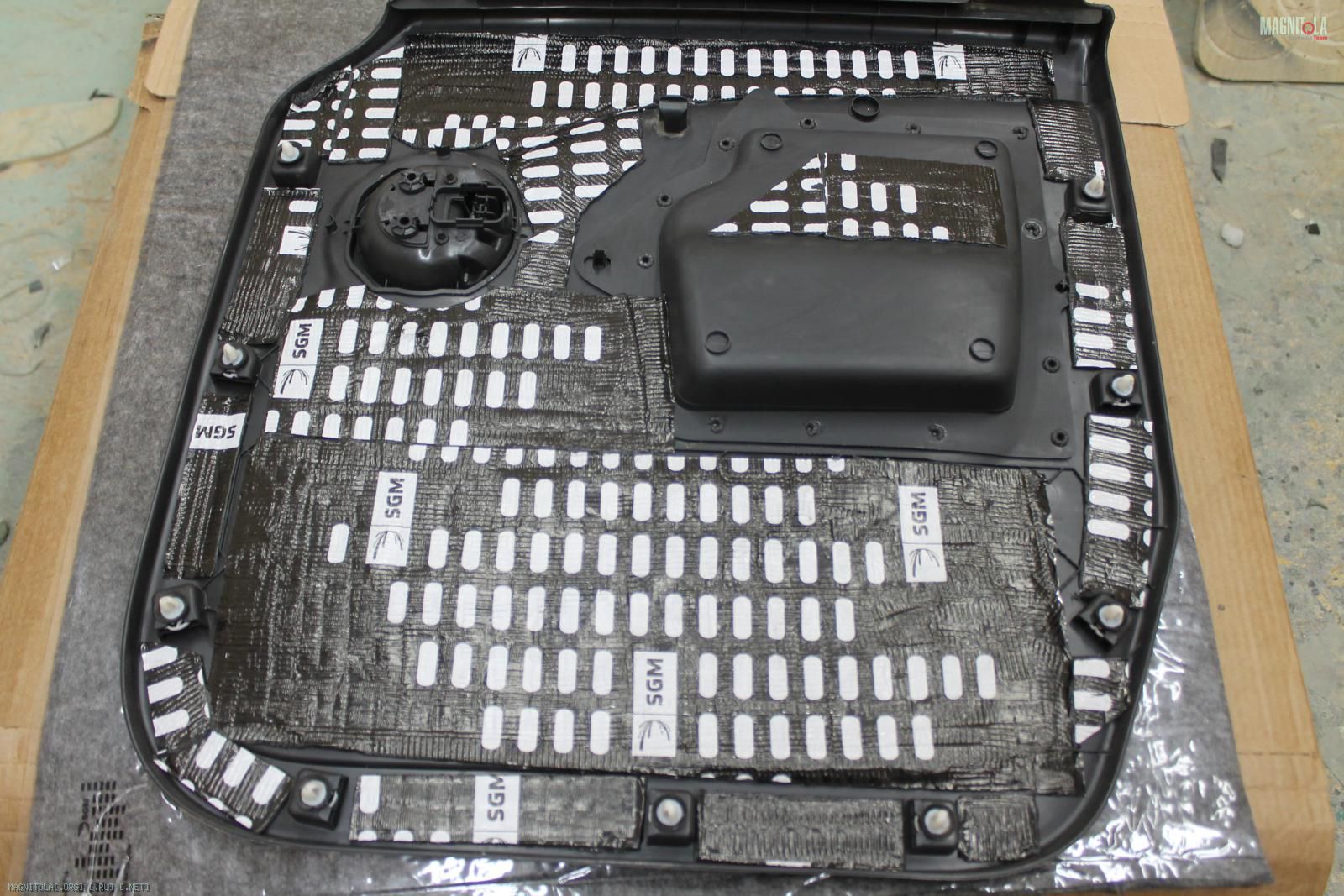

Задние карты дверей - вибра 4мм, сгм про 25мм, уплотнительная лента по периметру.
Вложение 1281453Вложение 1281455Вложение 1281457Вложение 1281459Вложение 1281461

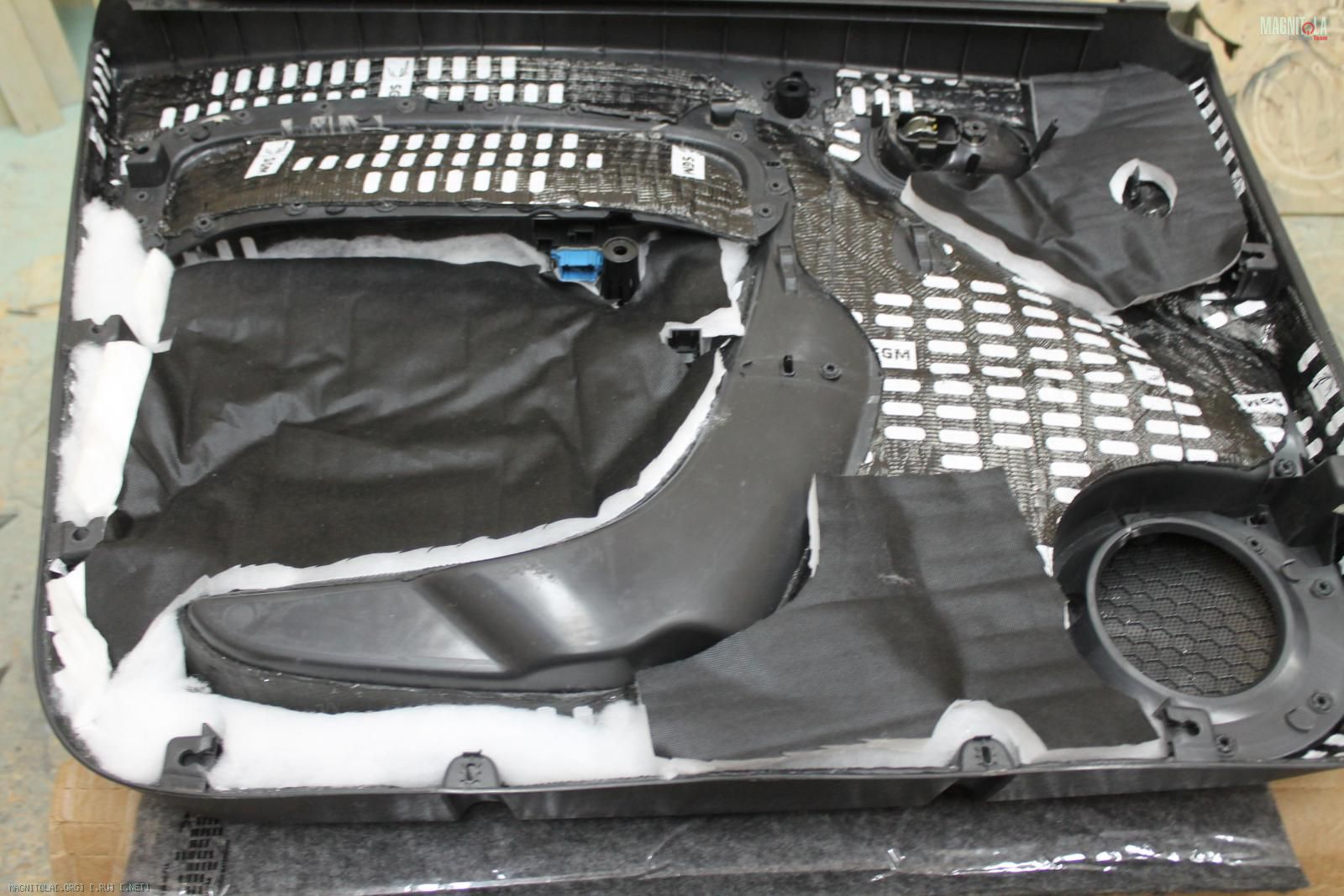

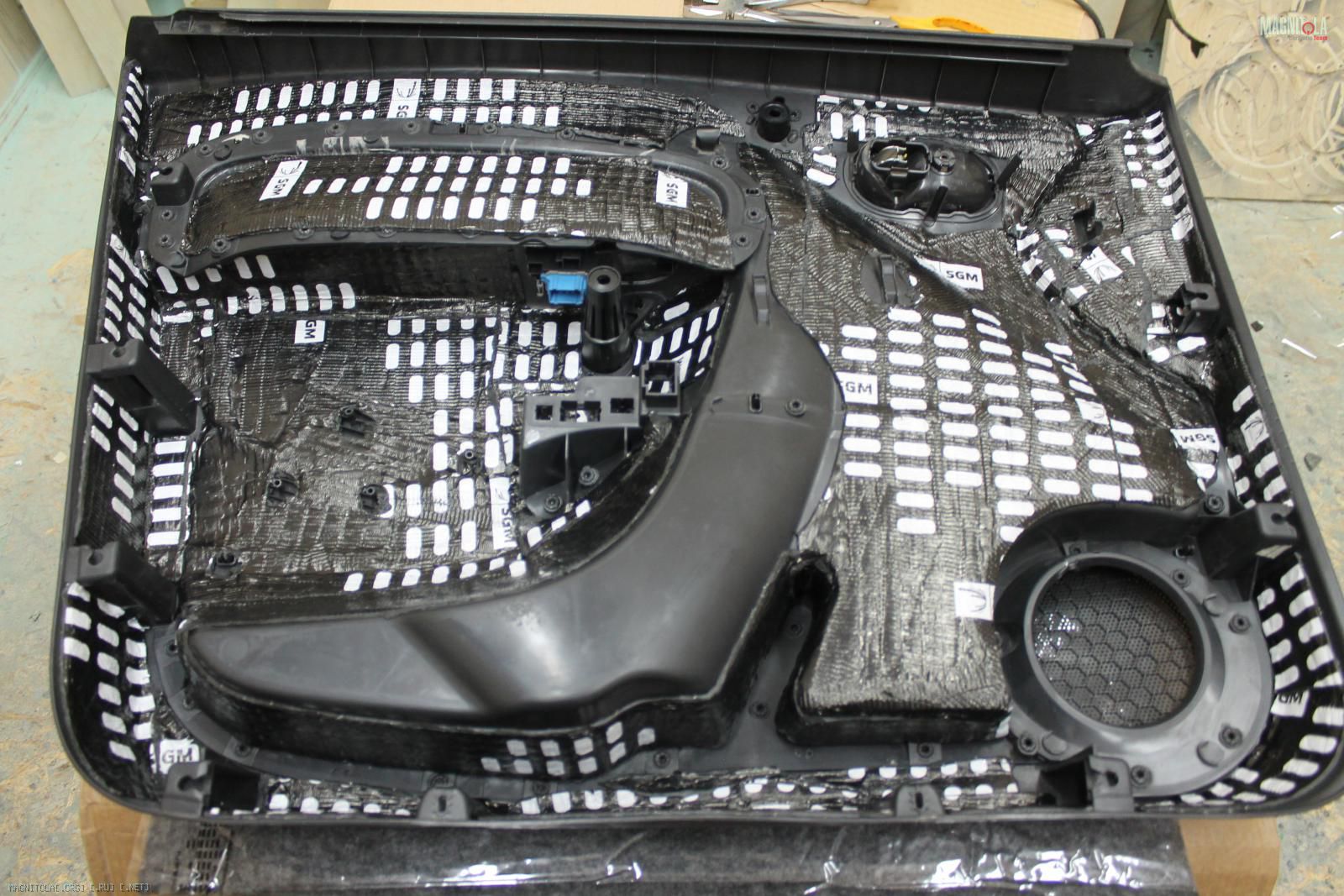

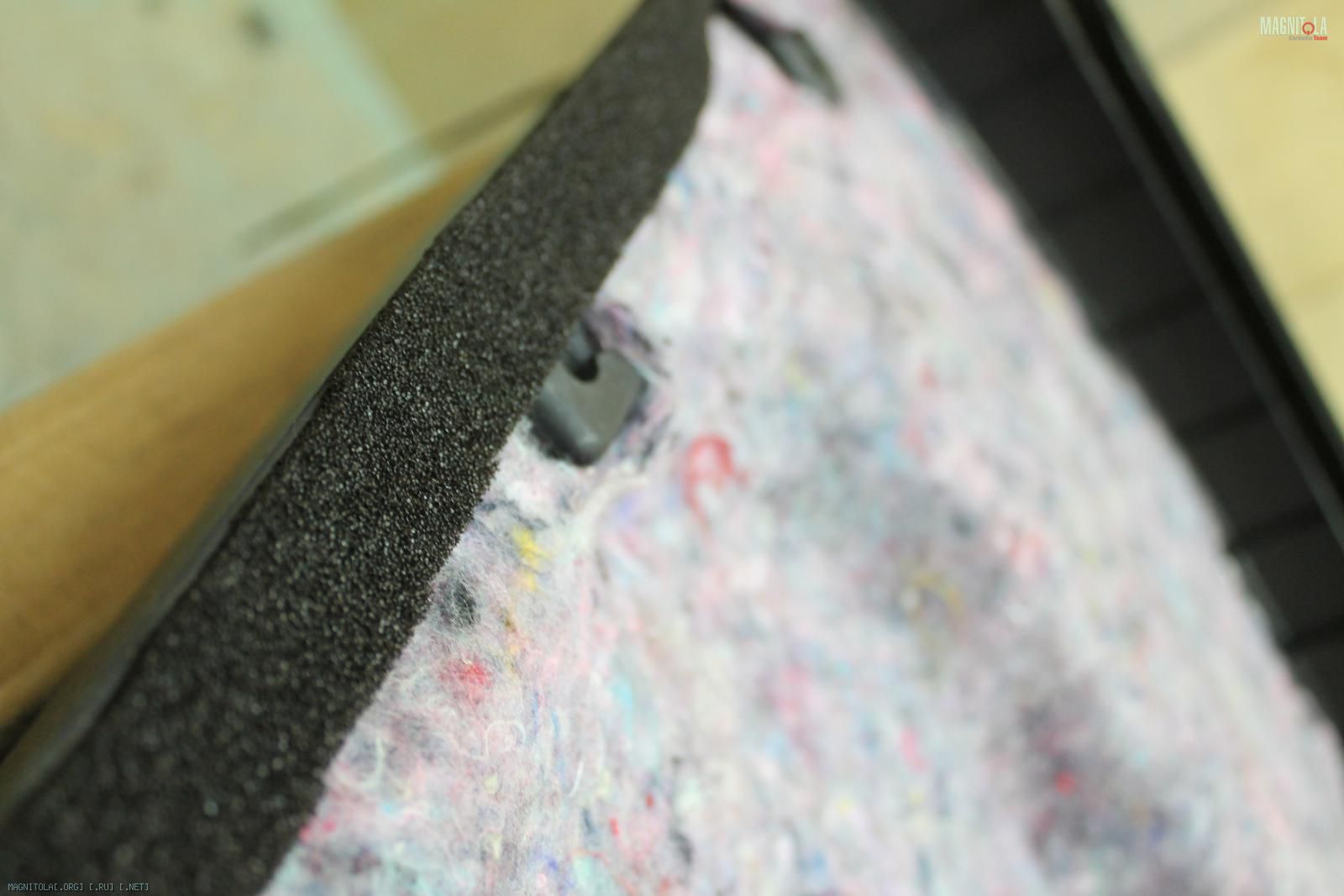

Передние карты дверей -вибра 4мм, шумопоглотитель 40мм, сгм про 25мм, шумопоглотитель 10мм, уплотнительная лента по периметру.
Вложение 1281463Вложение 1281465Вложение 1281467Вложение 1281469

Renault Kangoo 2

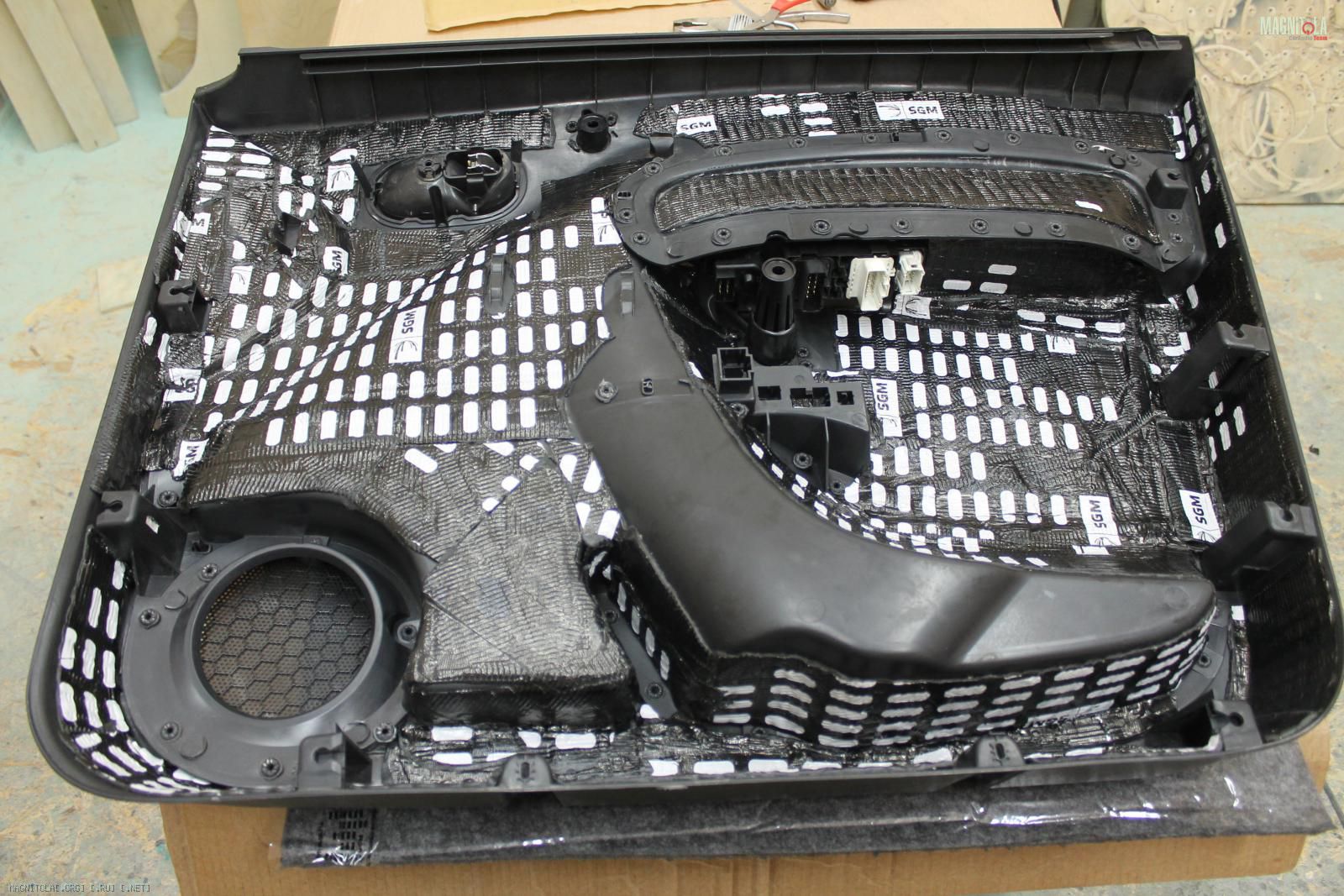

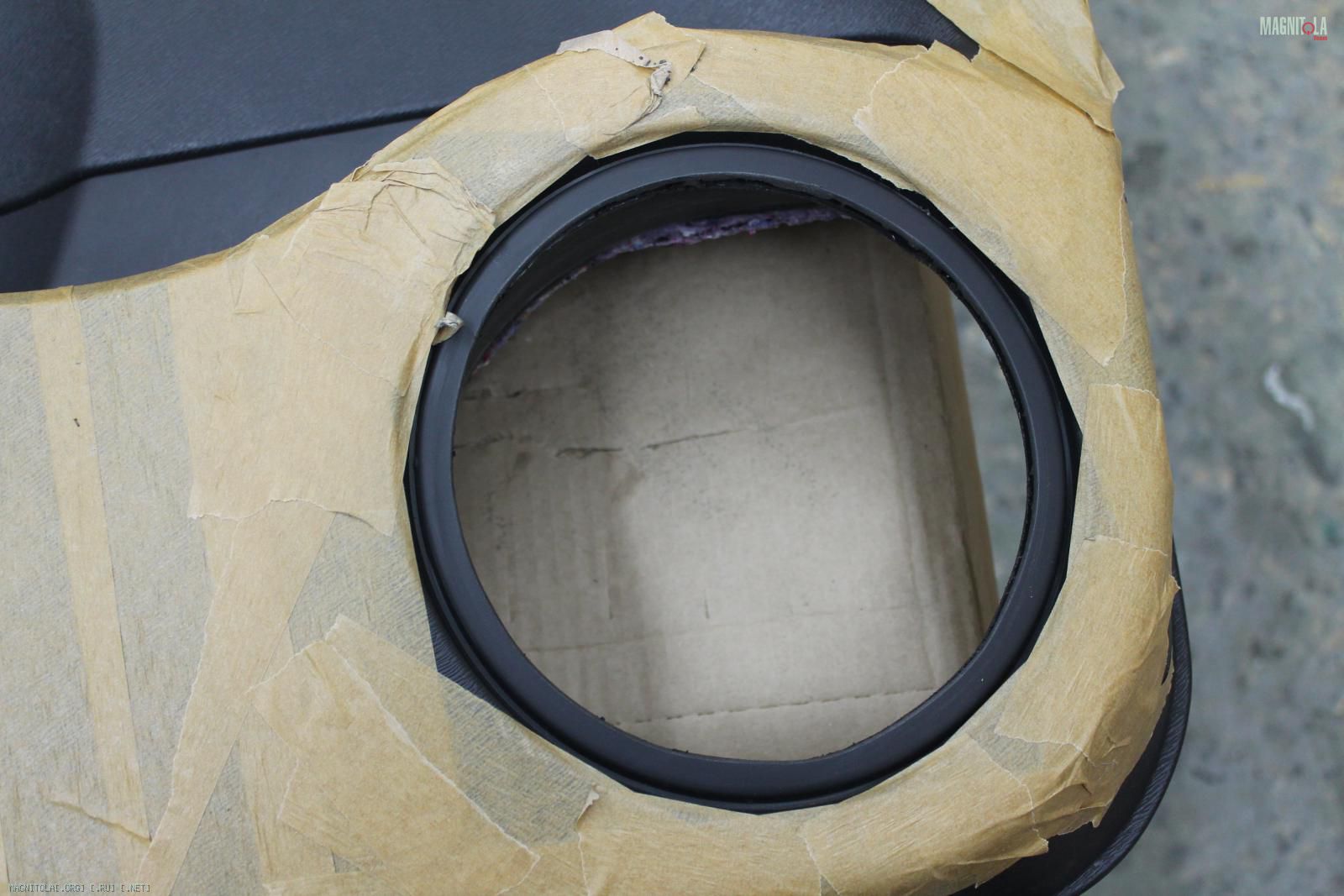

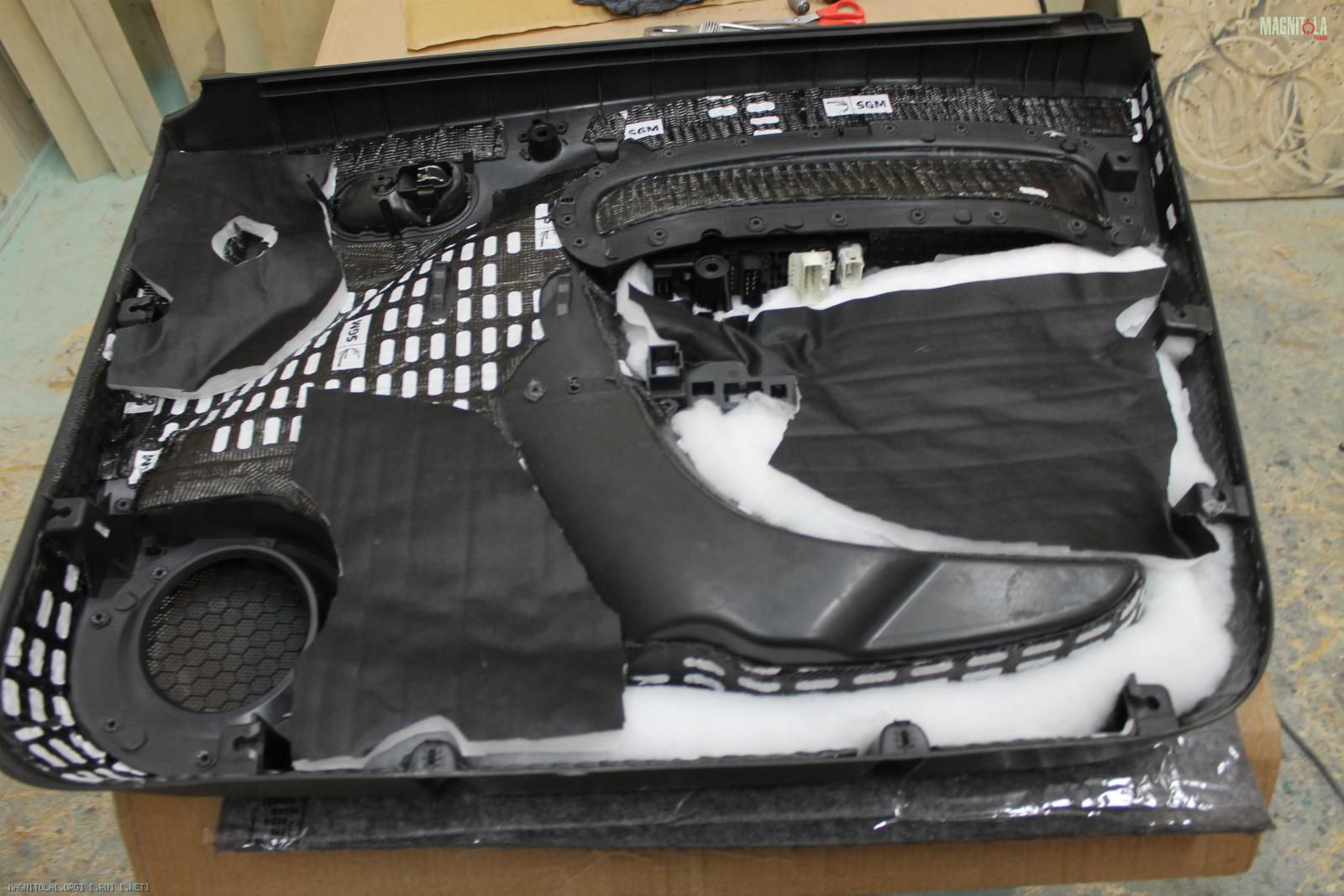

Передние карты дверей -вибра 4мм, шумопоглотитель 40мм, сгм про 25мм, шумопоглотитель 10мм, уплотнительная лента по периметру.

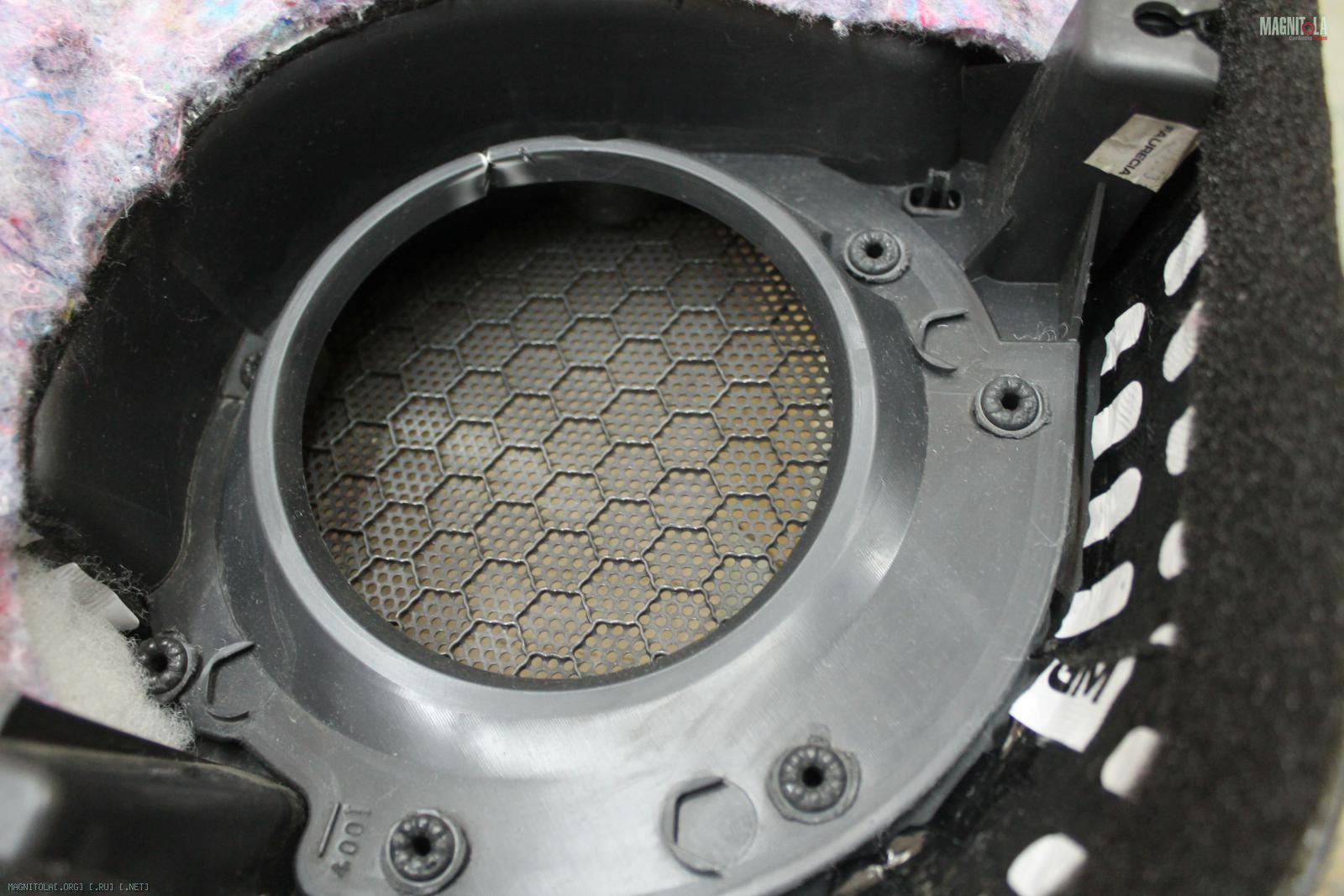

Просветление карты с 5" до 6.5".
Вложение 1281505Вложение 1281507Вложение 1281509Вложение 1281511Вложение 1281513Вложение 1281515Вложение 1281517

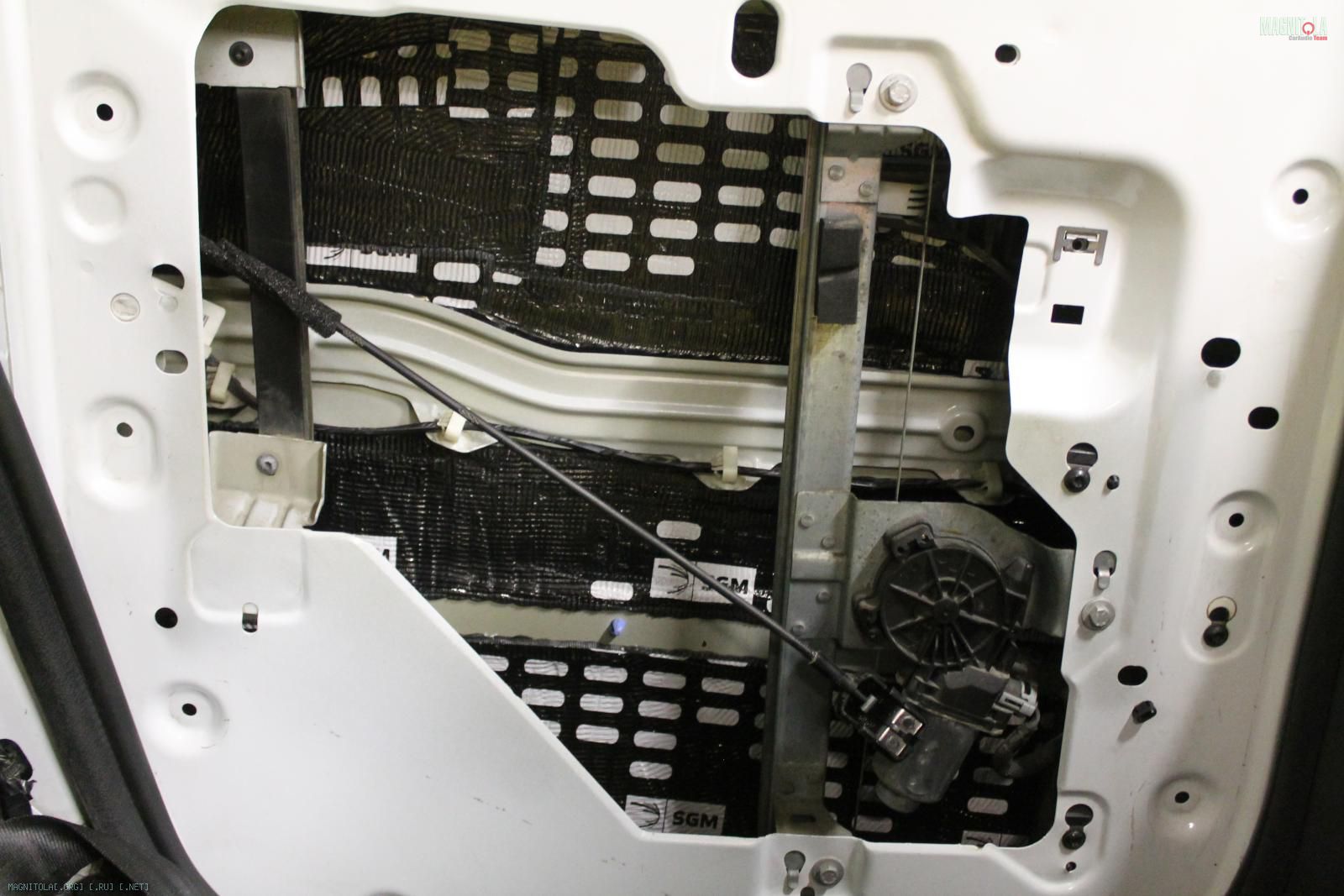

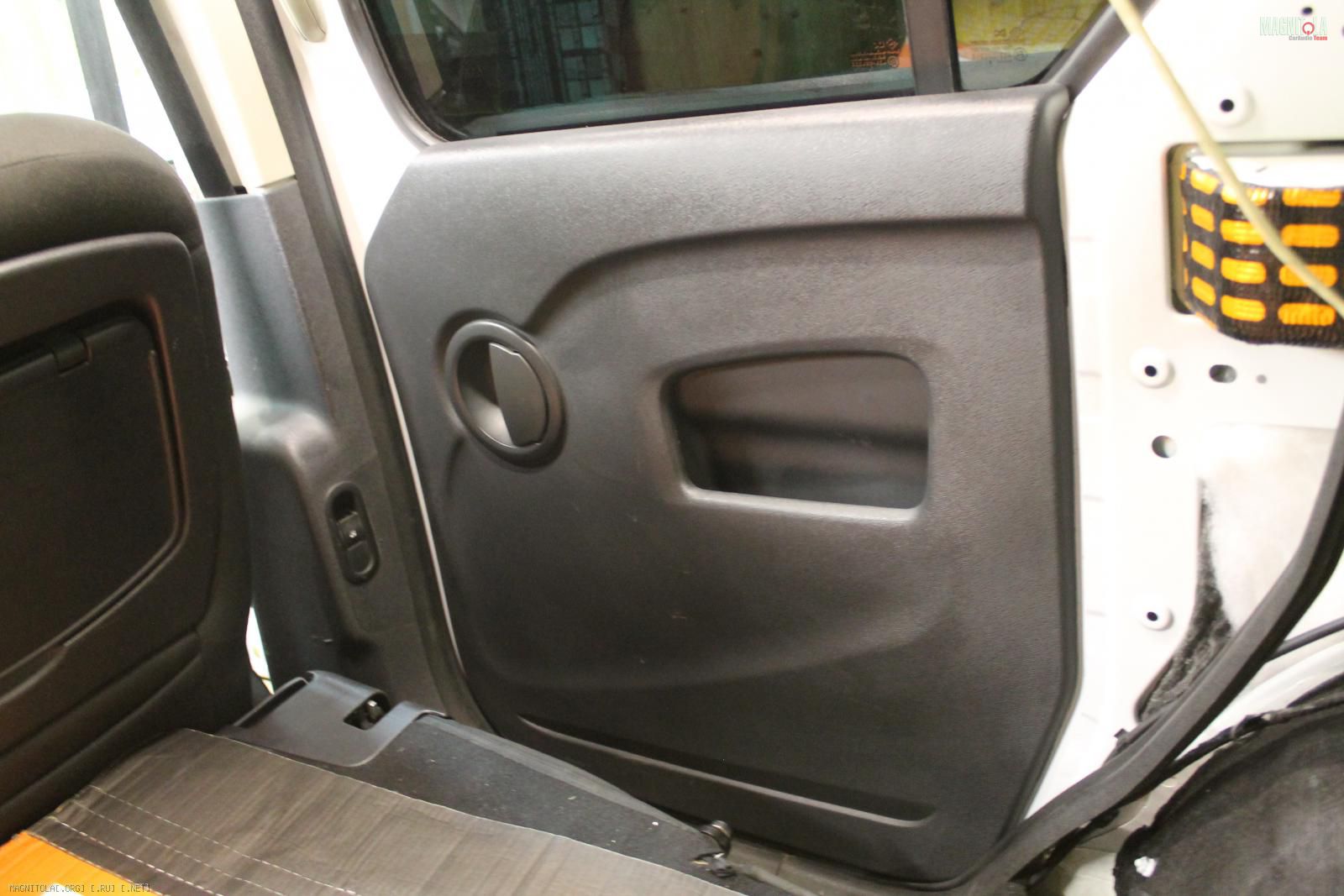

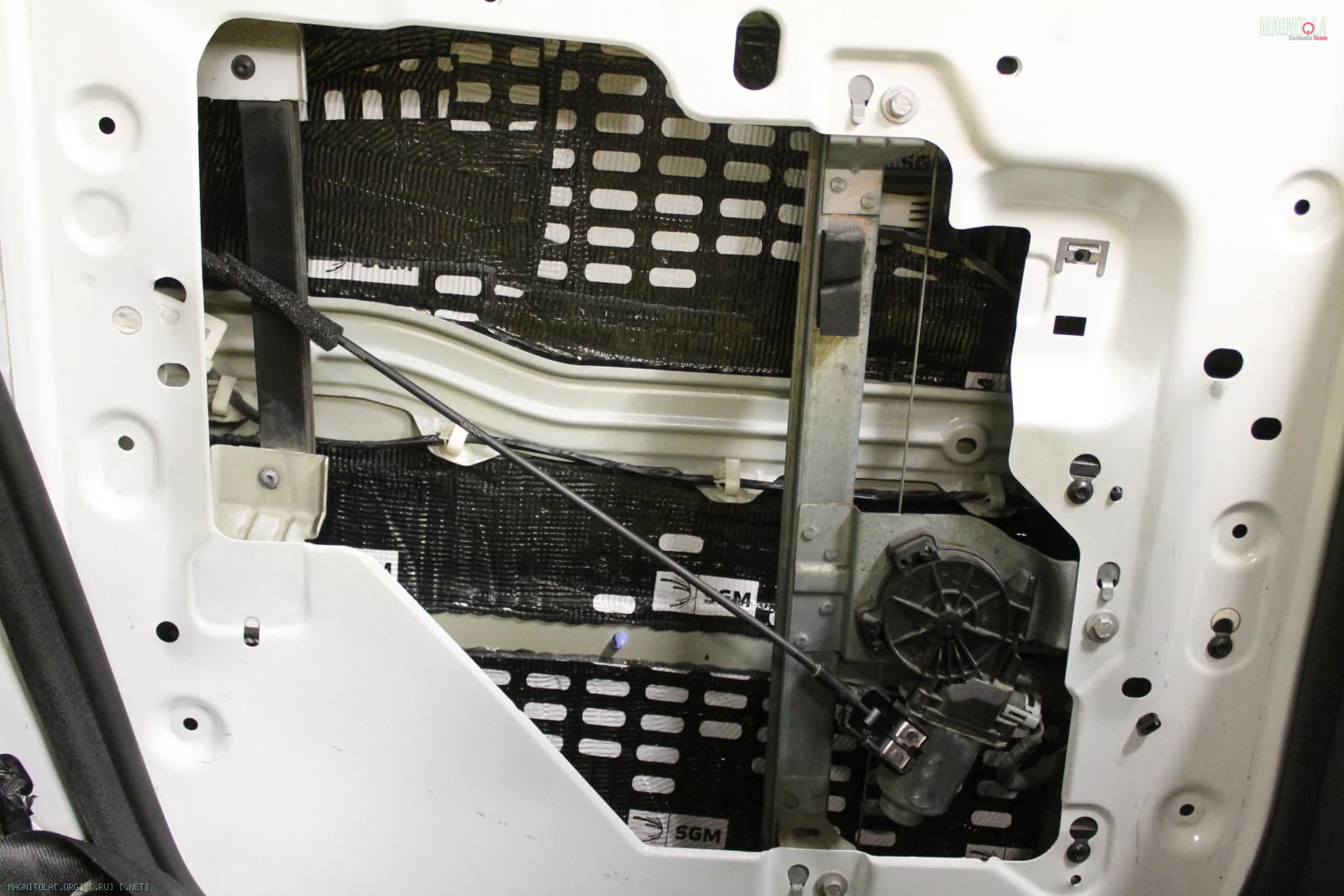

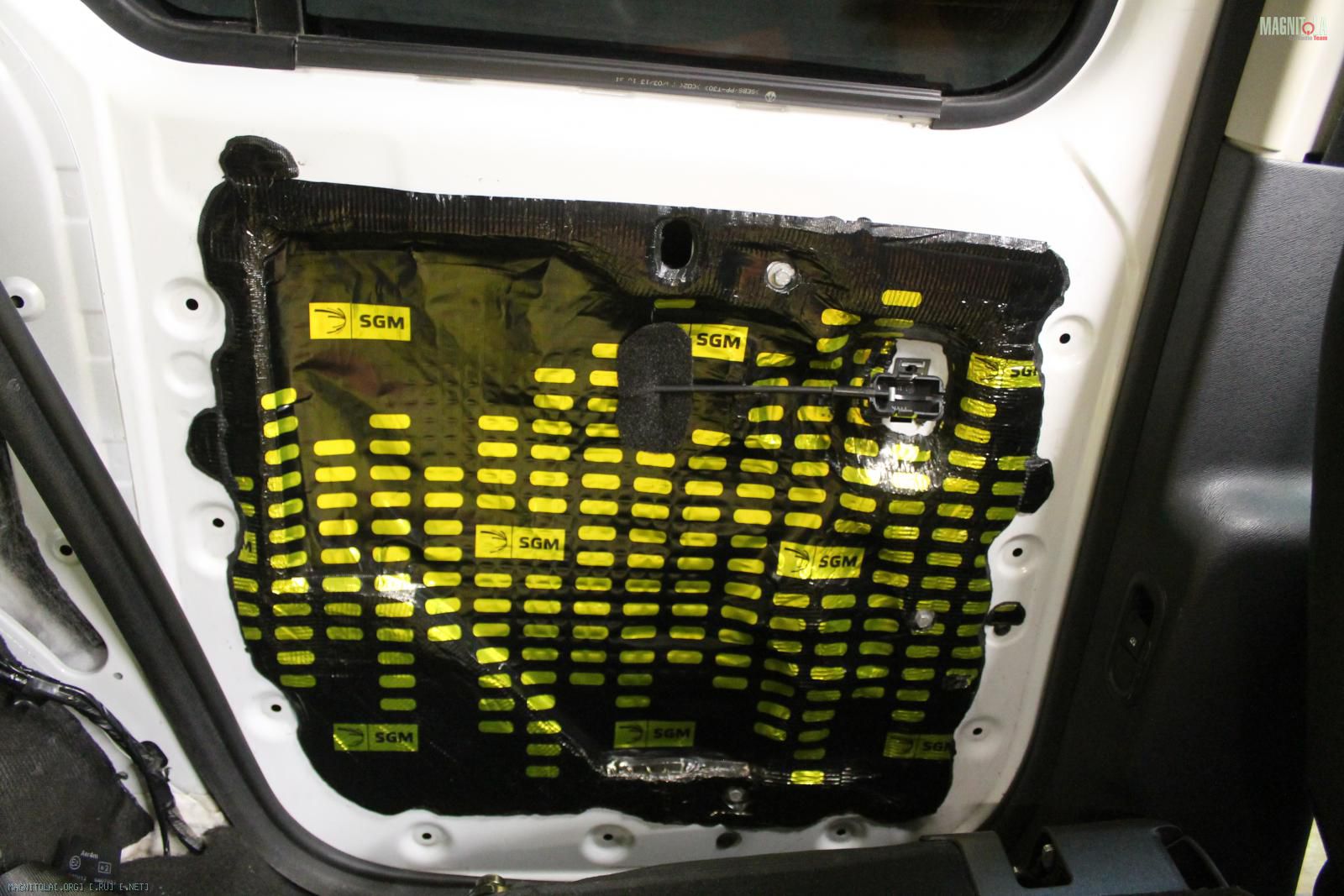

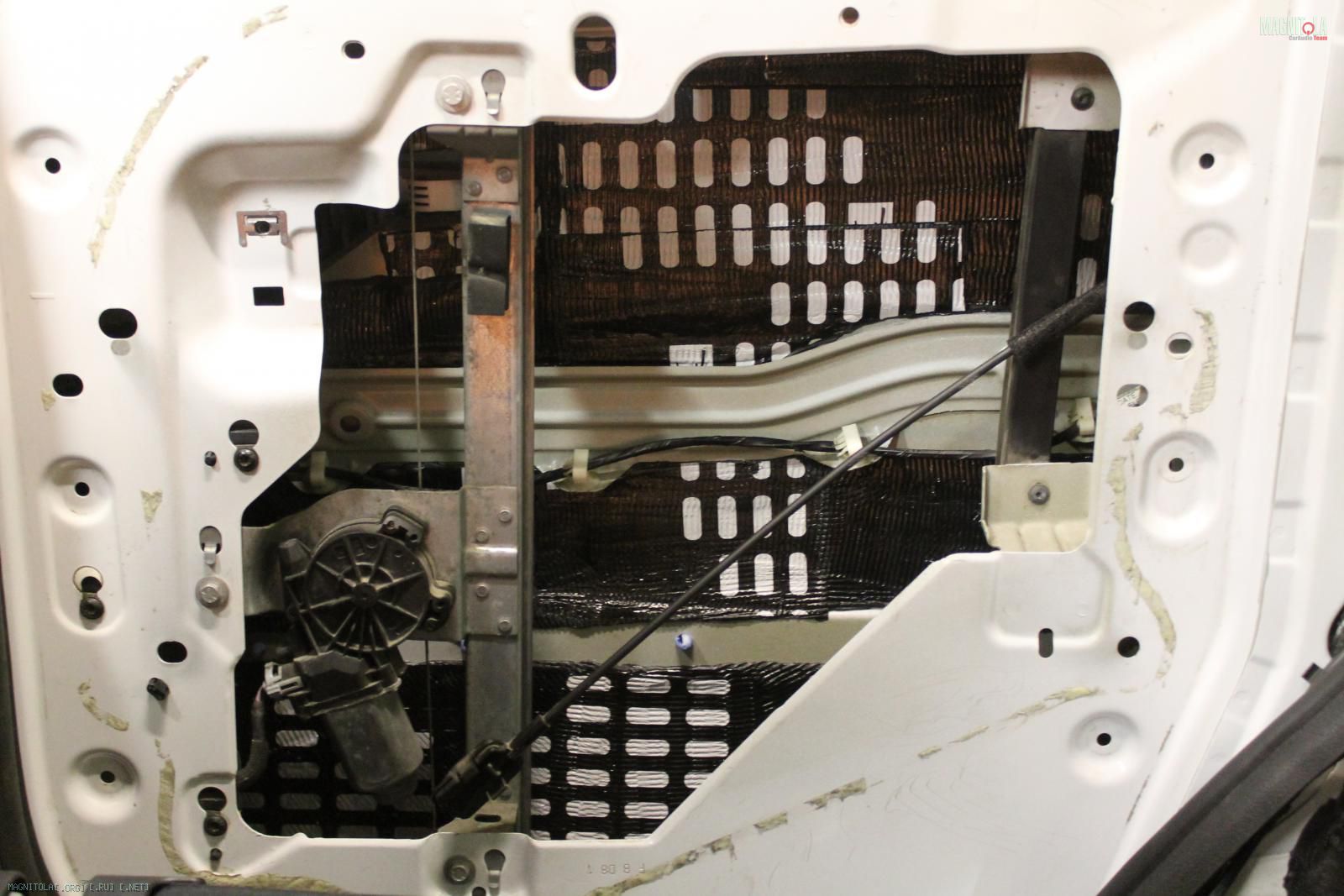

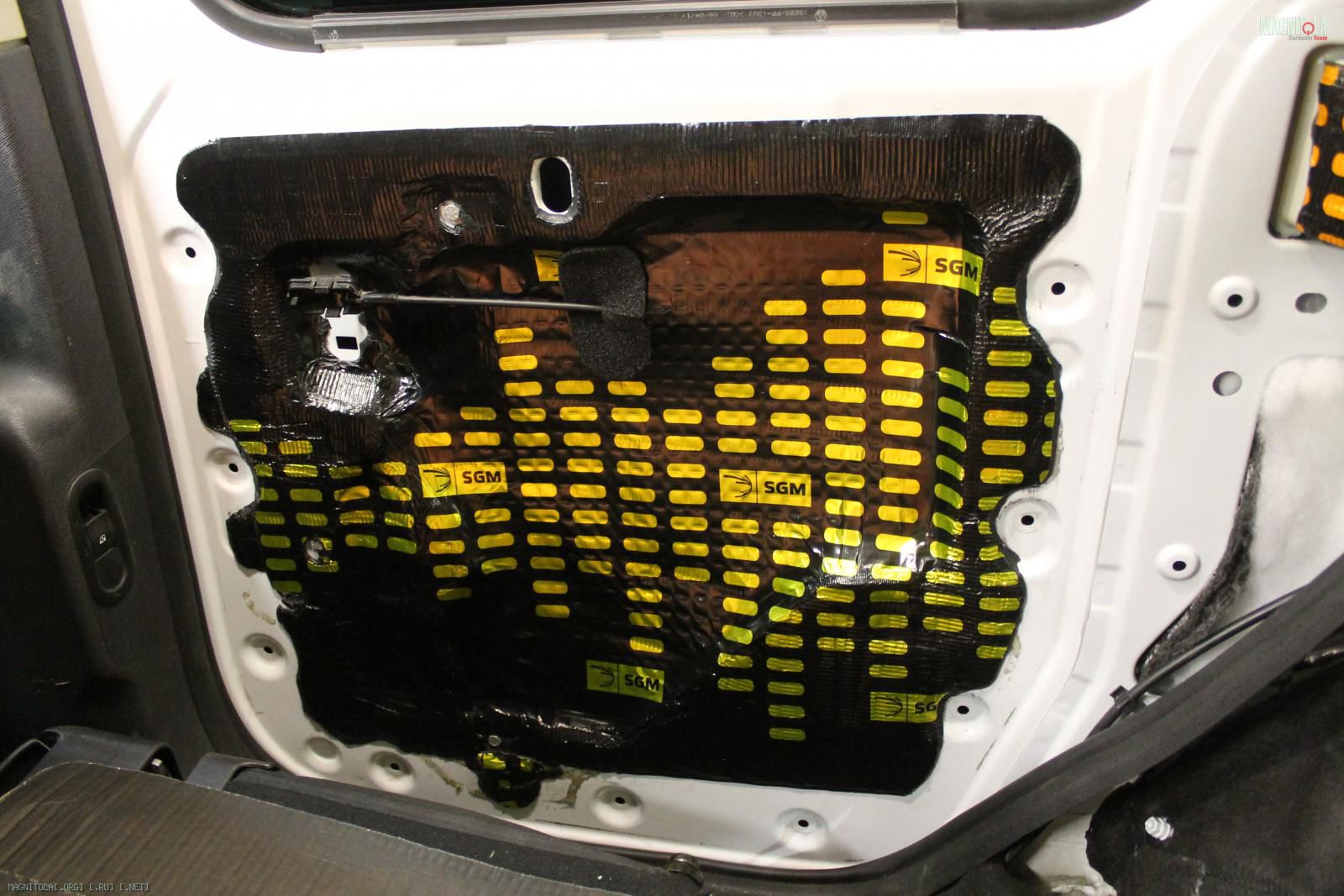

Задние двери...
Наносим вибру 4мм на внутренний метал, греем, прикатываем.
На лицевой метал наносим жесткую 4мм вибру.
Собираем.
Вложение 1281519Вложение 1281521Вложение 1281523Вложение 1281525Вложение 1281527Вложение 1281529Вложение 1281531Вложение 1281533

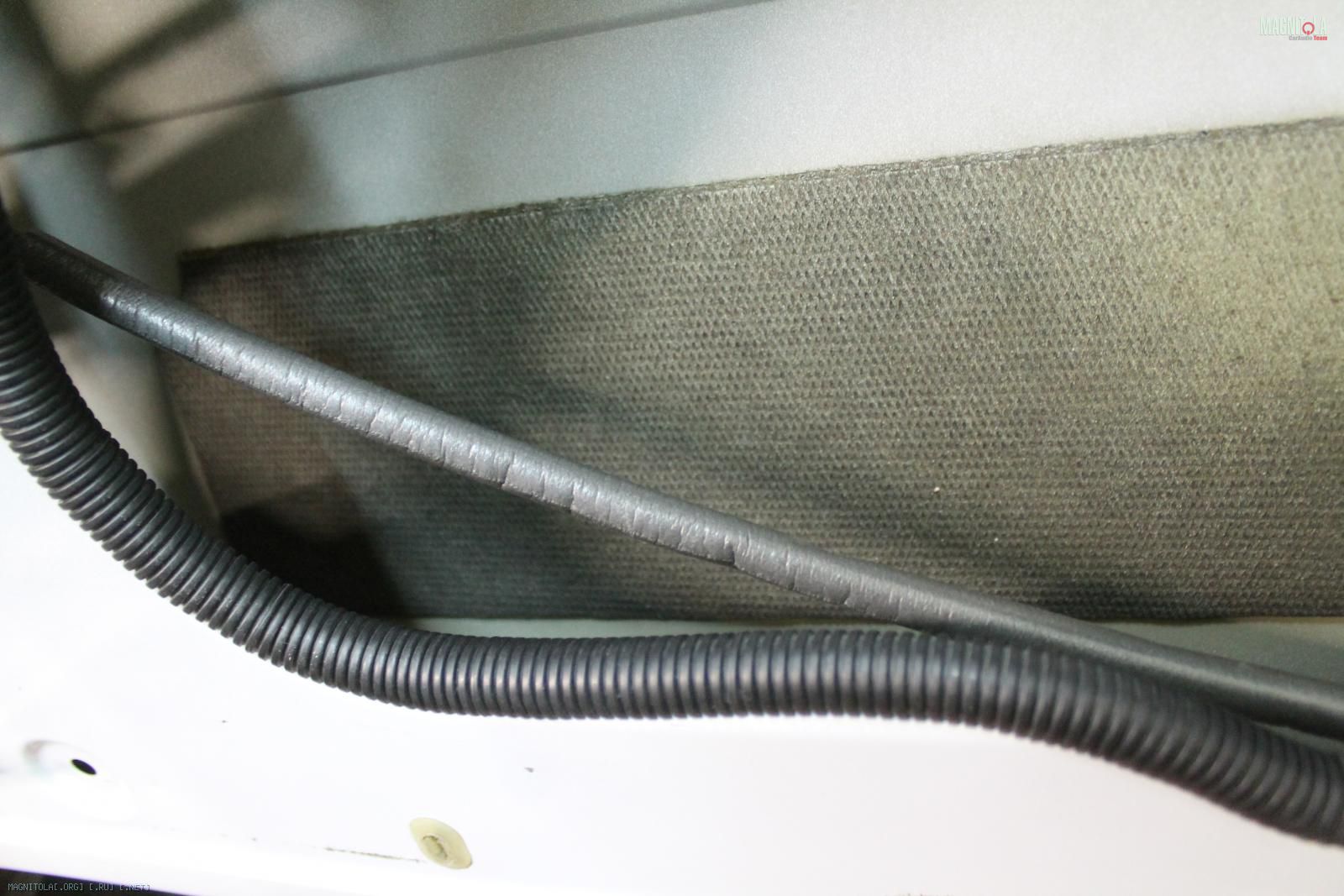

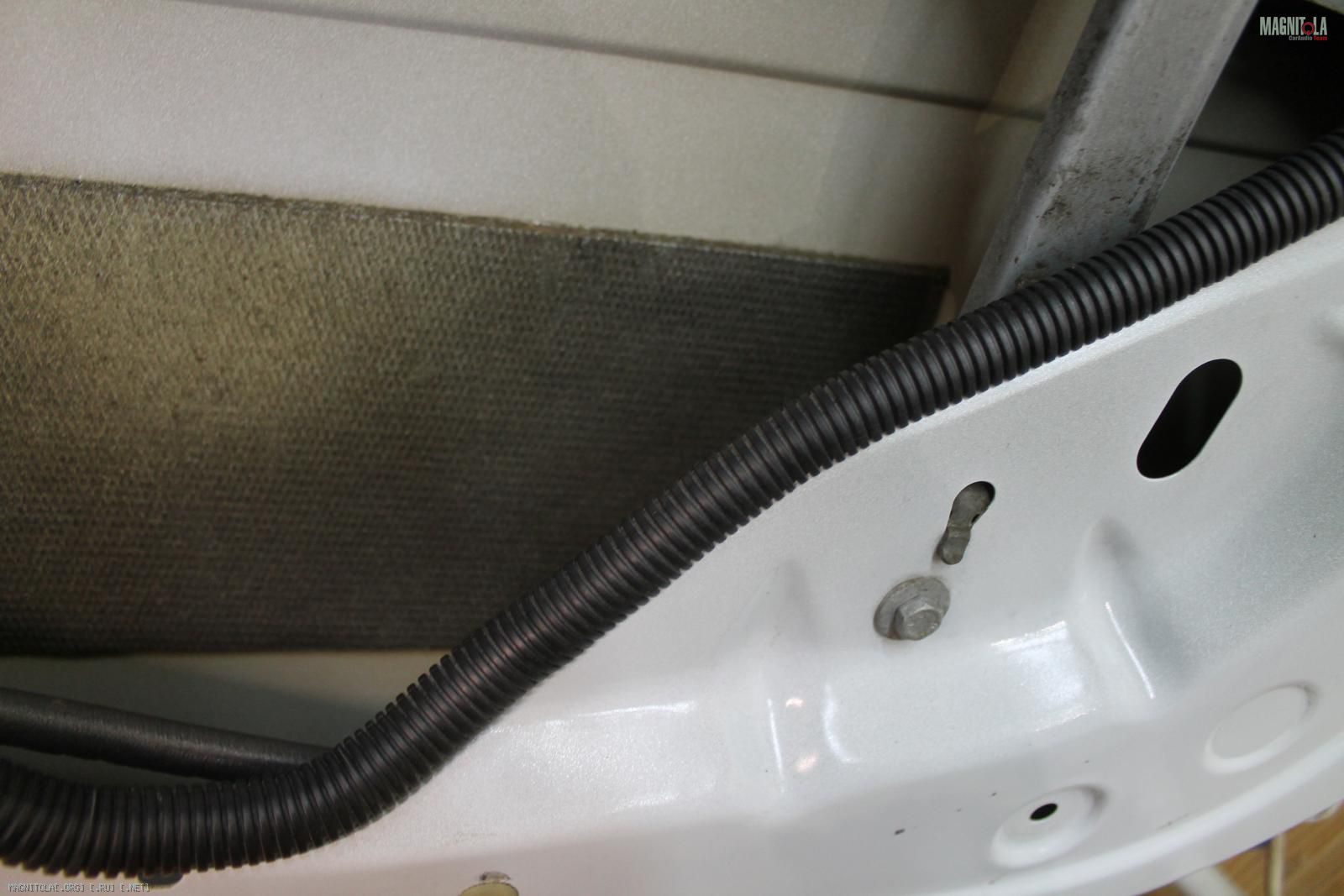

Лайфхак для тех, кто устал корябать и резать руки, при виброизоляции дверей. По периметру одеваем разрезную автомобильную гофру.
Вложение 1281535Вложение 1281537Вложение 1281539

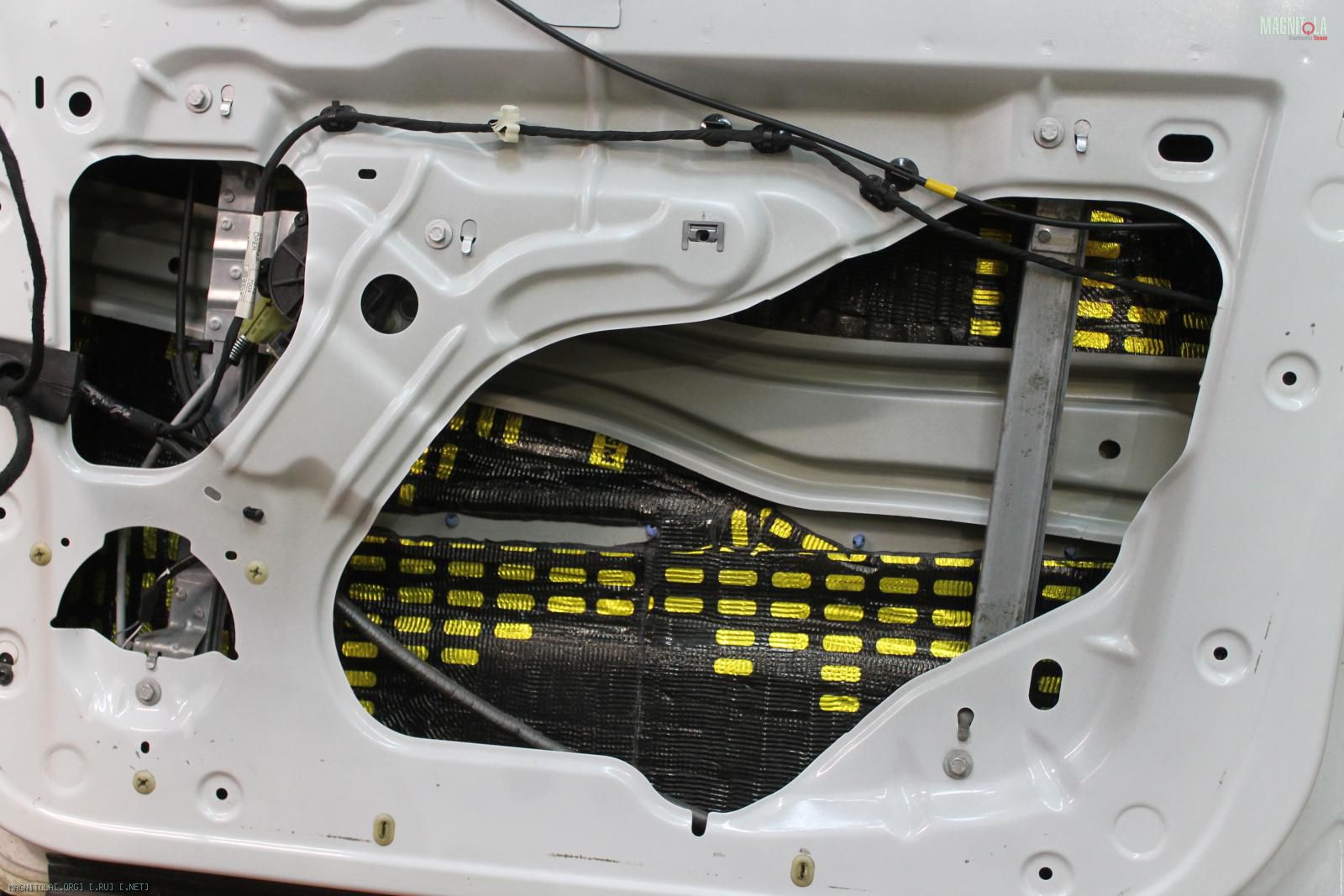

Передние двери.
Наносим вибру на внутренний метал, греем, прикатываем...
Вложение 1281541Вложение 1281543

Renault Kangoo 2

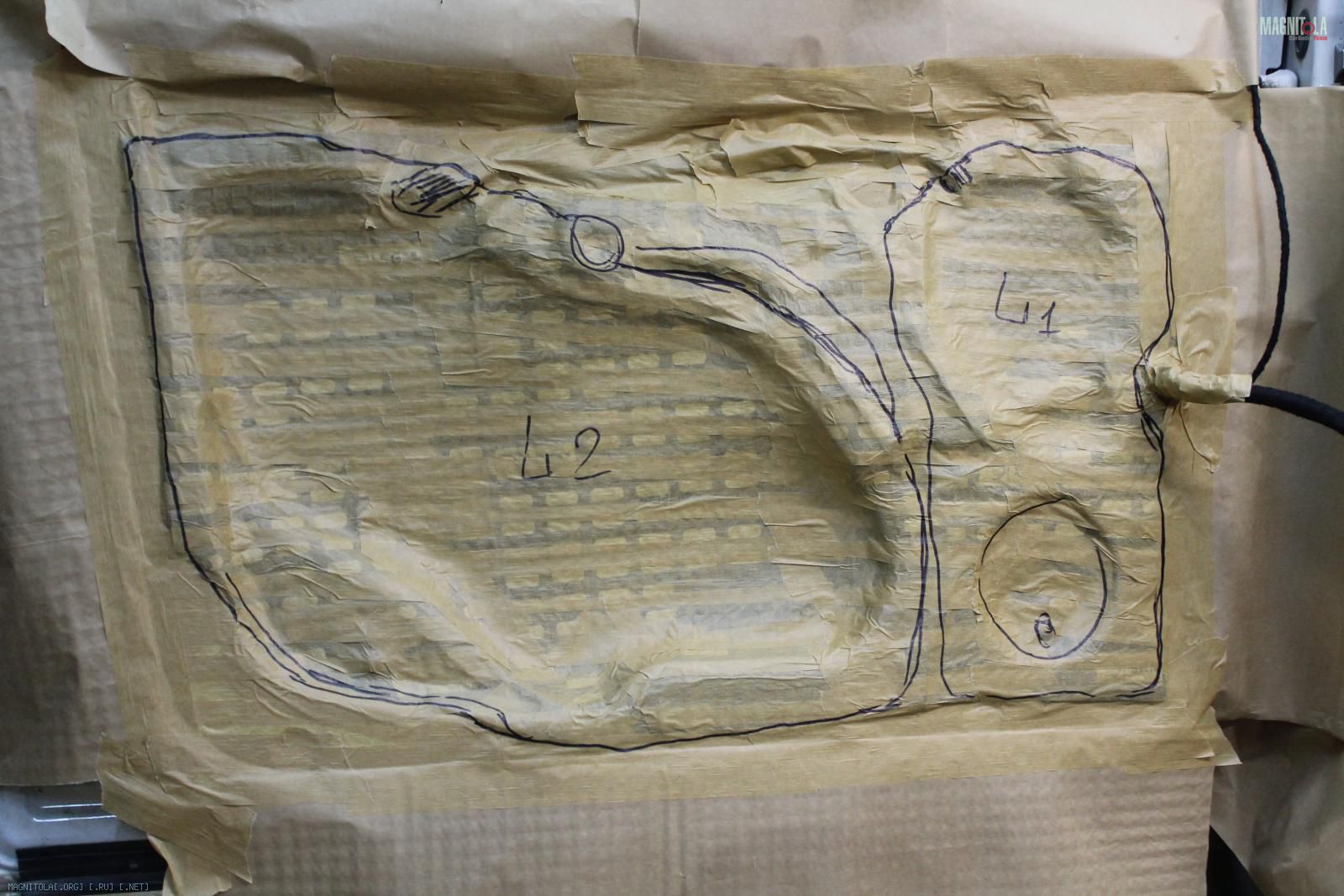

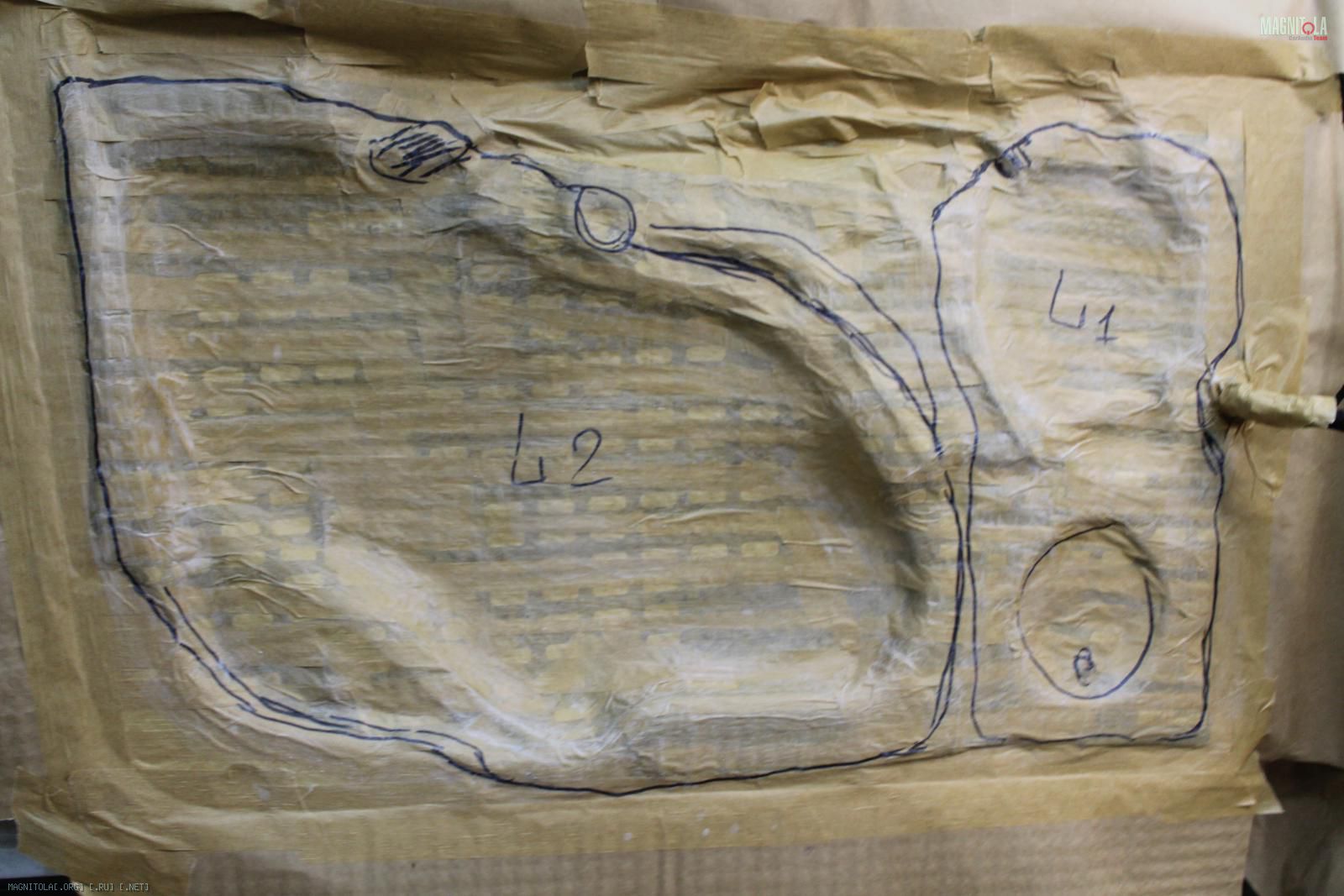

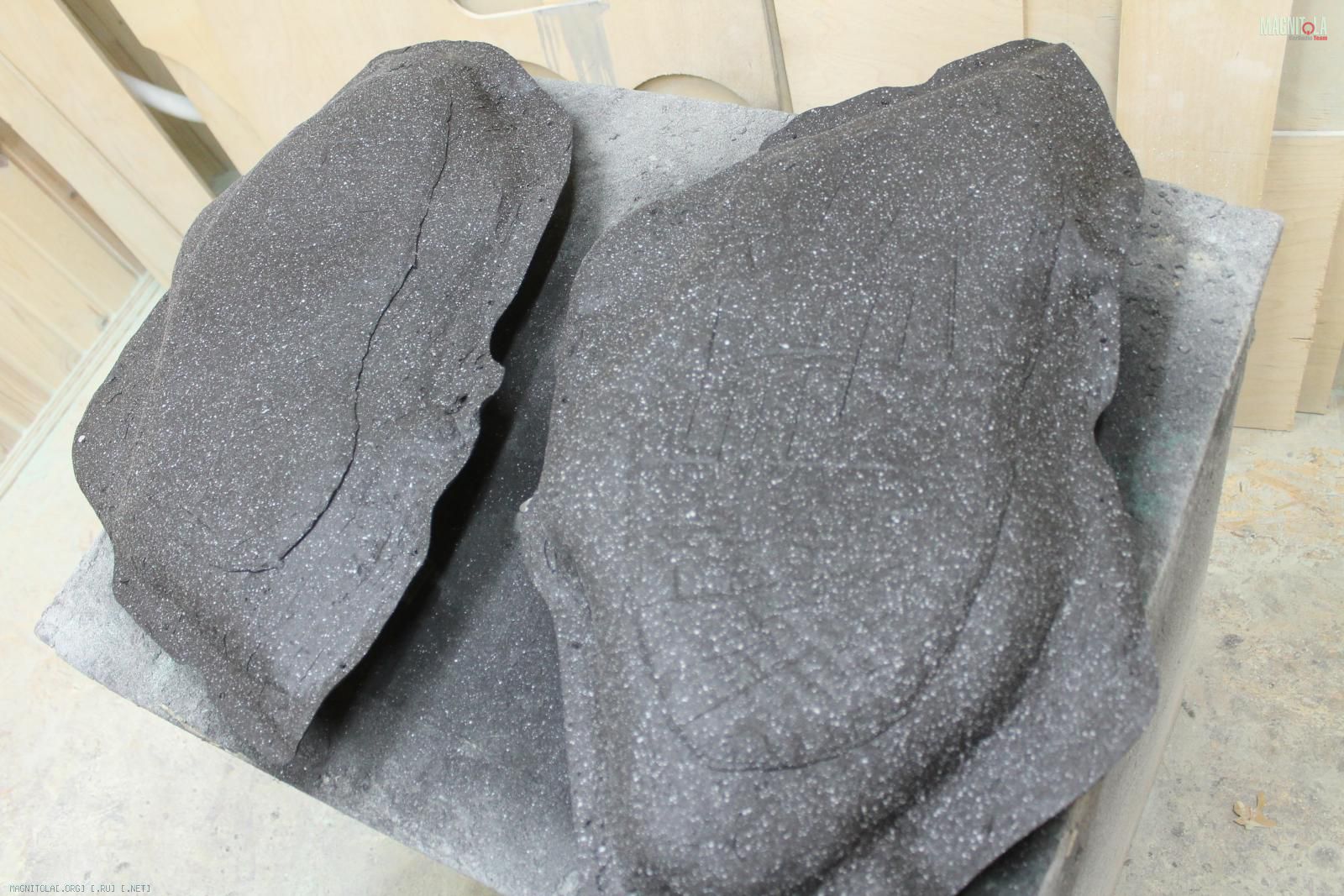

Подготовка/изготовление стеклопластиковых заглушек.
Вложение 1281607Вложение 1281609Вложение 1281611Вложение 1281613Вложение 1281615

Renault Kangoo 2

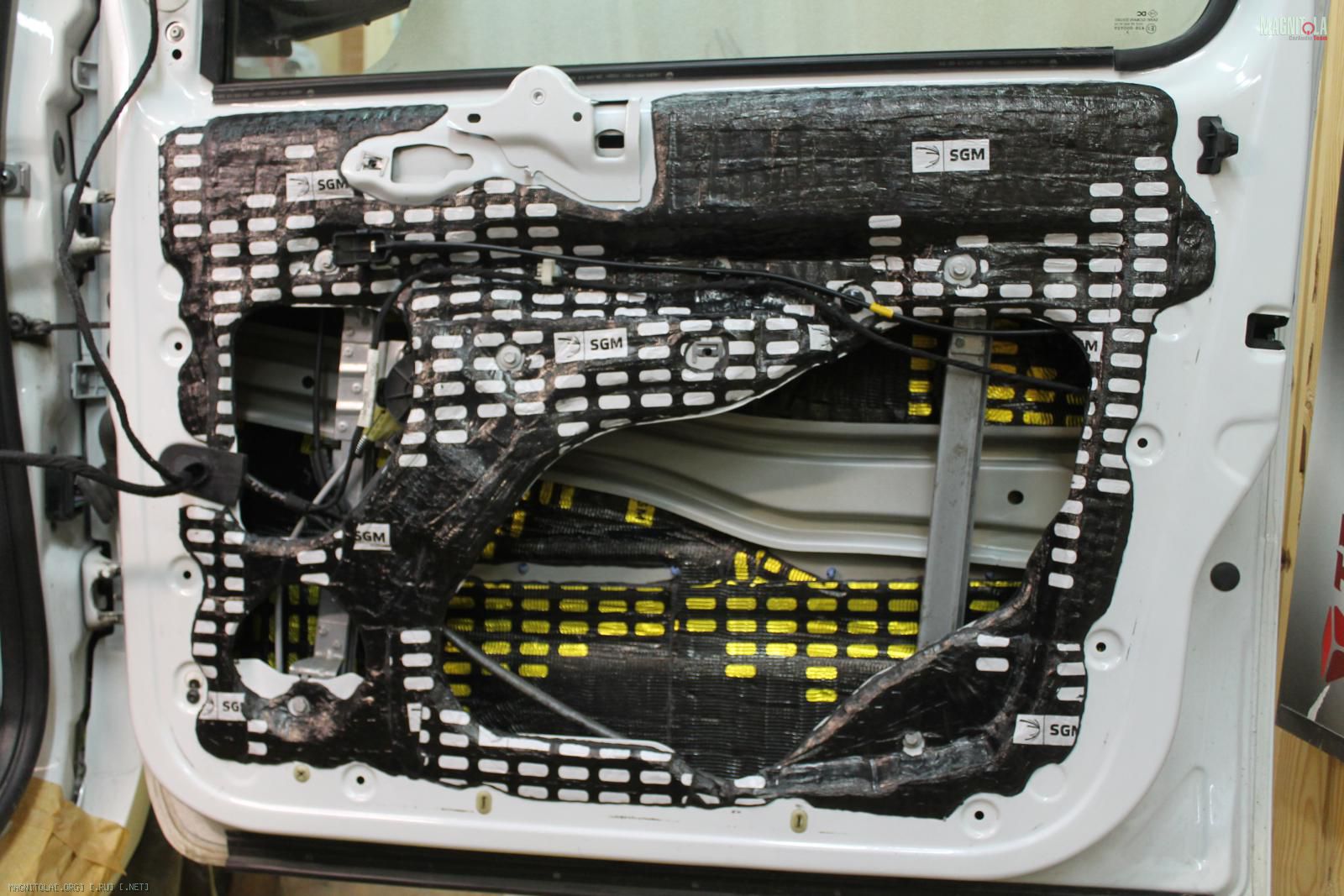

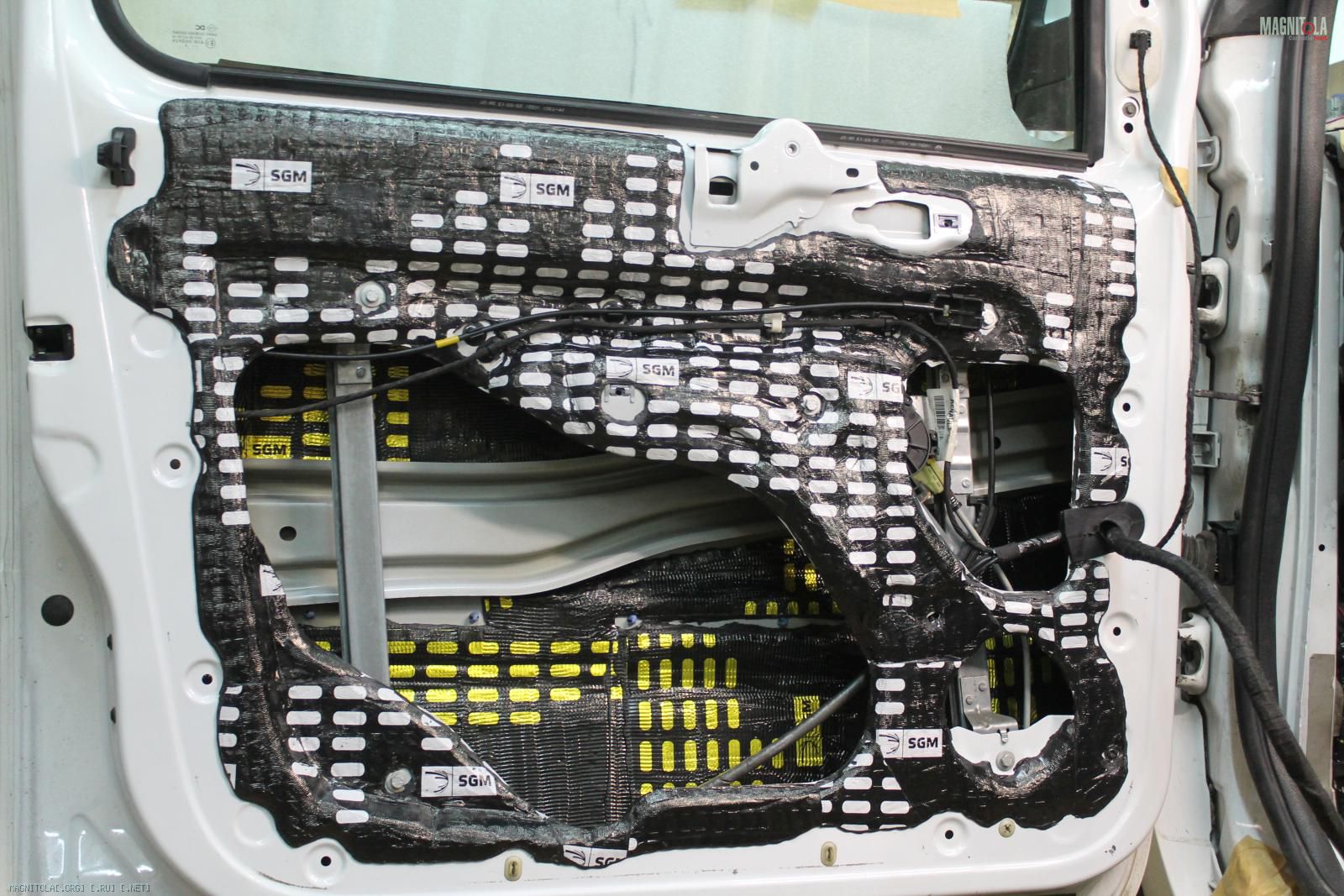

На носим вибру 4мм на лицевой метал, греем, прикатываем.
Вышкуриваем, вибрим с обратной стороны, красим стеклопластиковые заглушки. Также изготавливаем подиум-основу под мидбас. Вырезаем часть метала, уплотняем битопластом.
Вложение 1281647Вложение 1281649Вложение 1281651Вложение 1281653Вложение 1281655

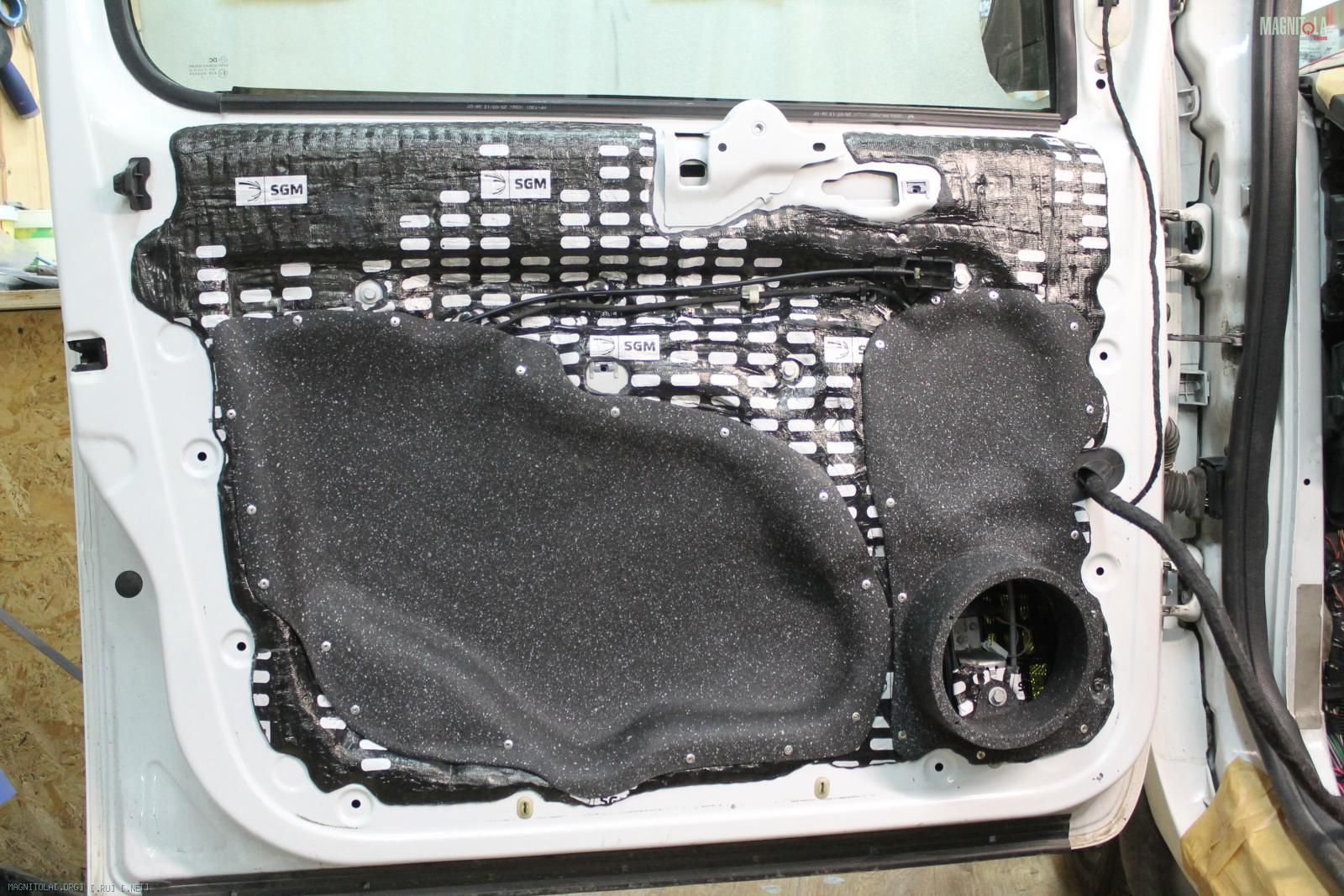

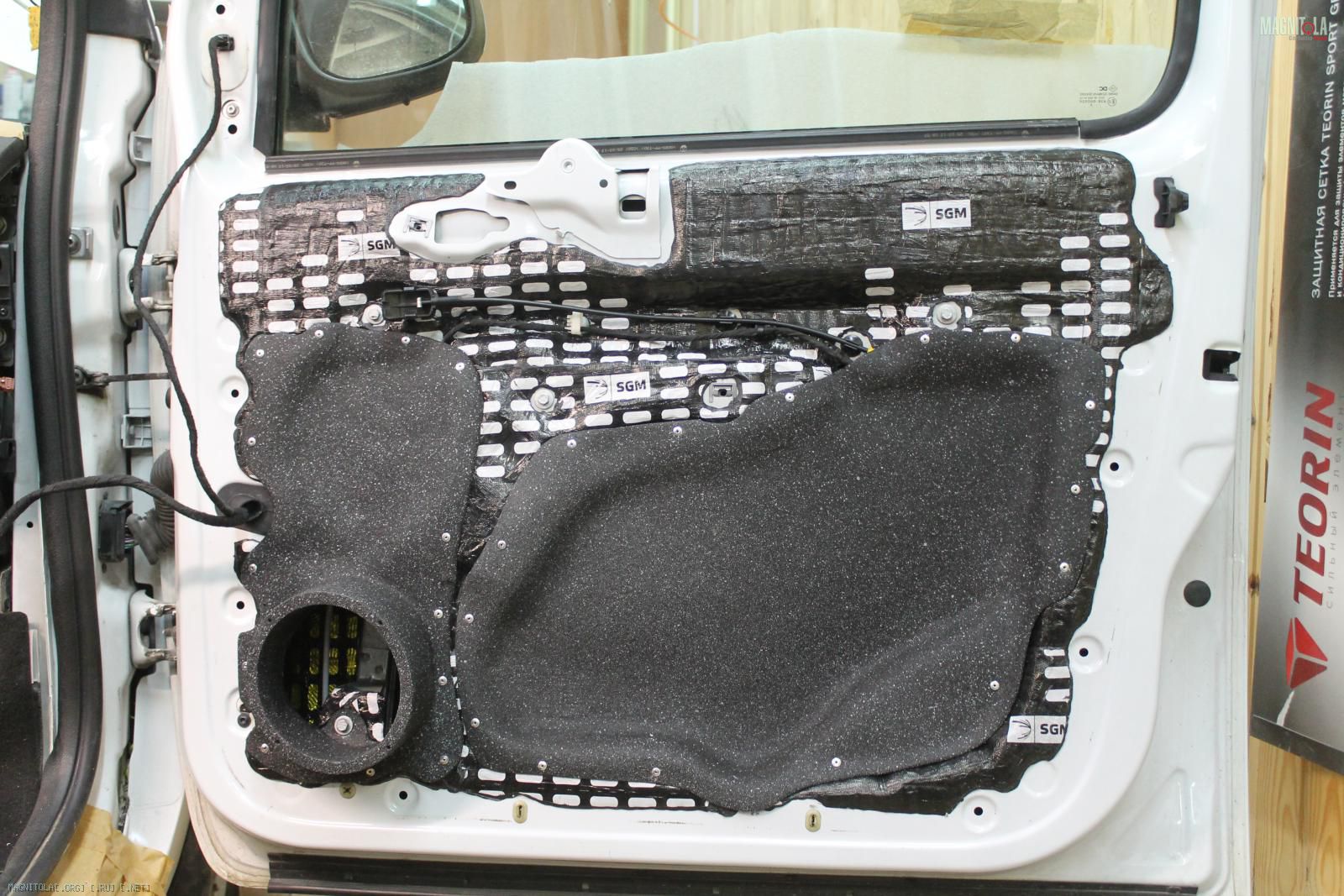

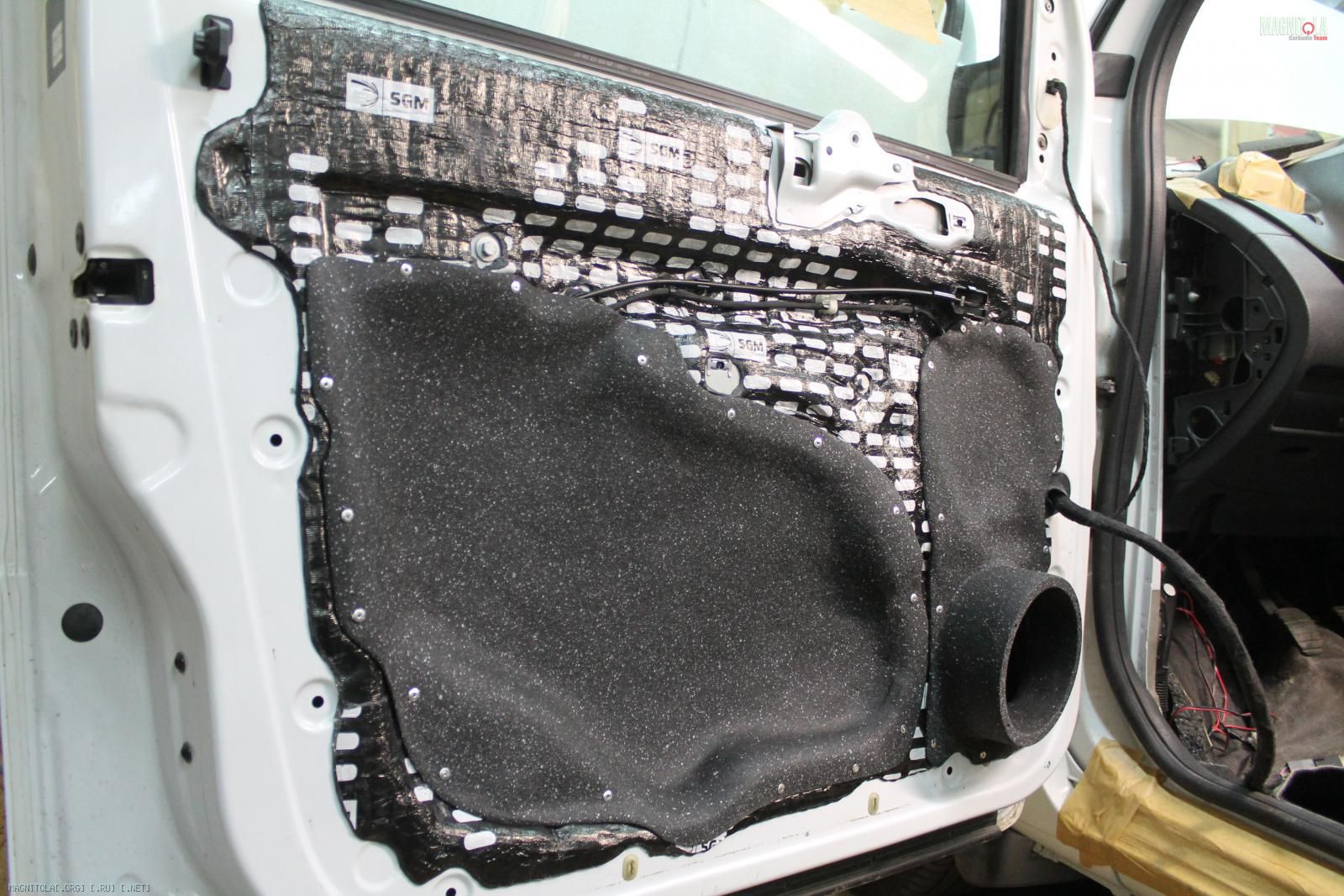

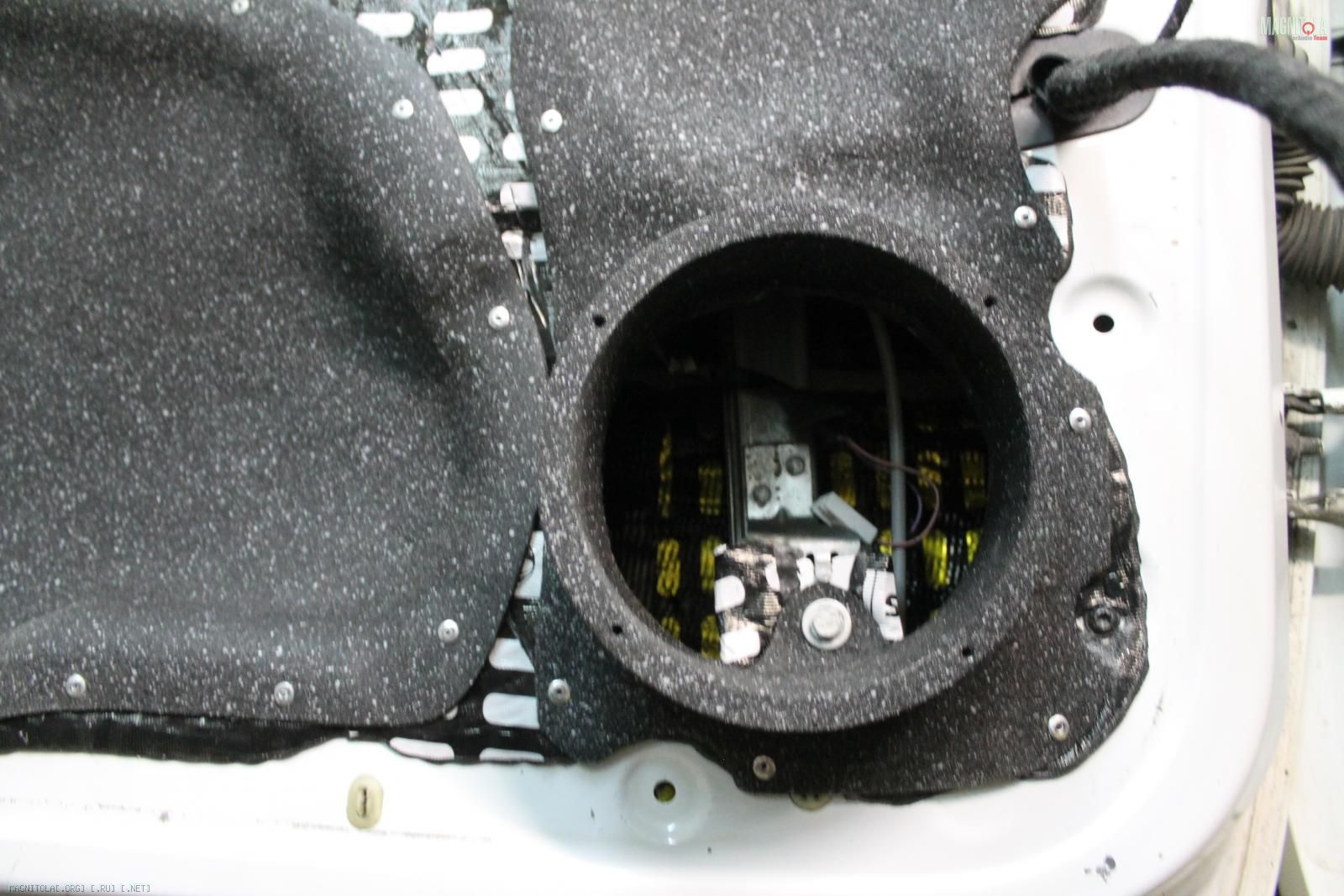

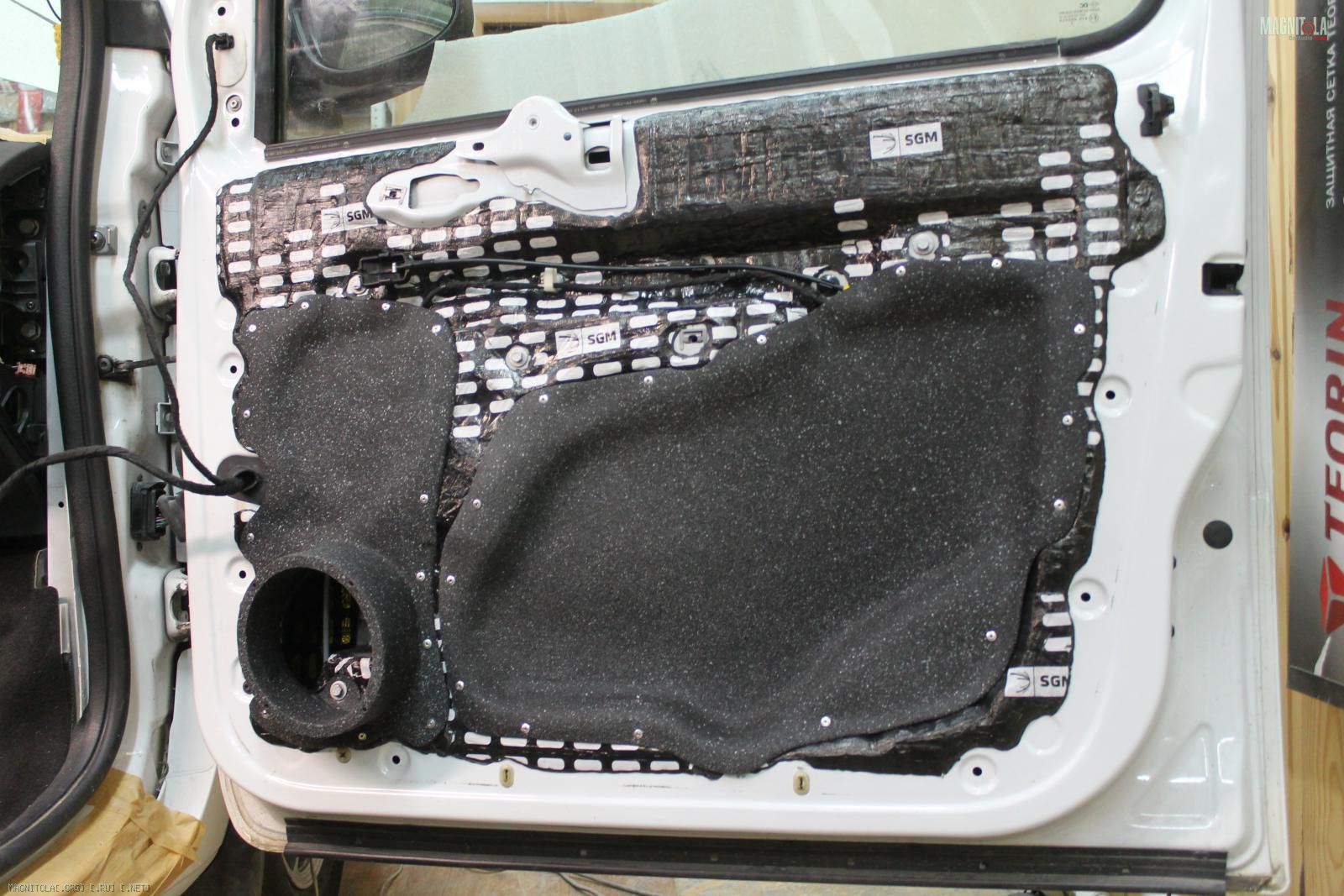

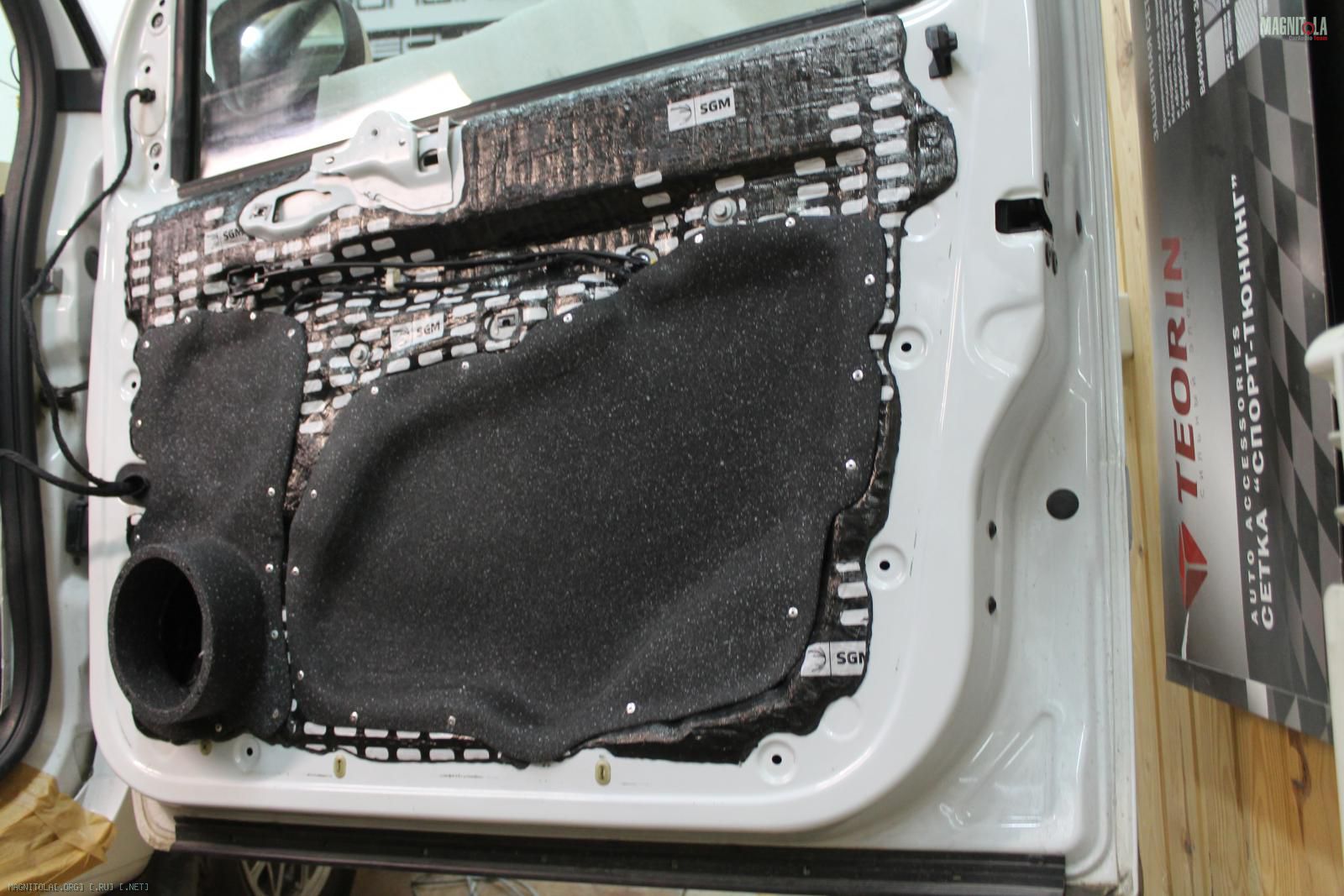

Двери итог...
Крепление...
Усиление штатного места стеклоподъемника с основой подиума штатным болтом.
Вложение 1281657Вложение 1281659Вложение 1281661Вложение 1281663Вложение 1281665Вложение 1281667Вложение 1281669

Renault Kangoo 2
Вяжем в косу акустическую проводку.
Силовую одеваем в змейку.

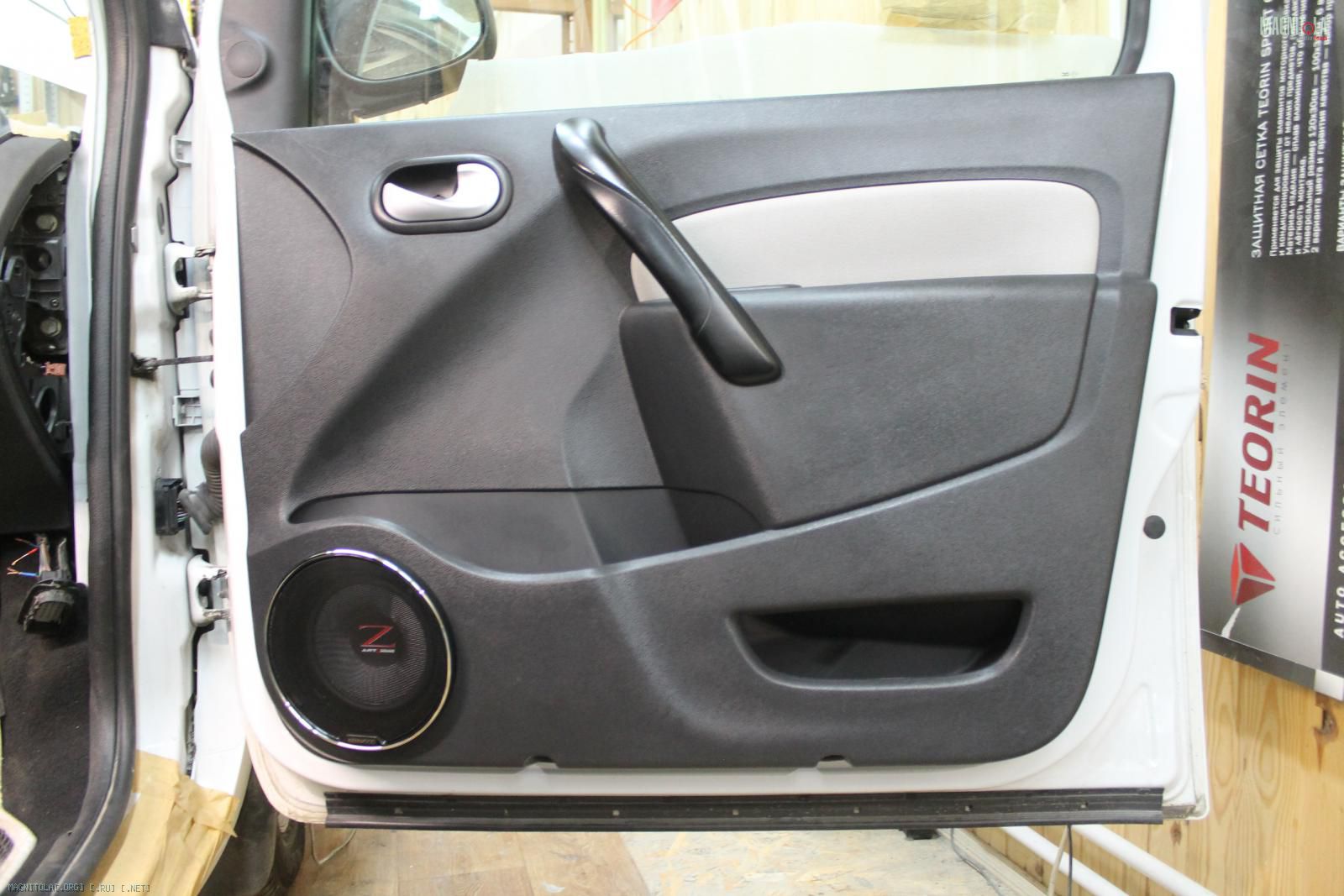

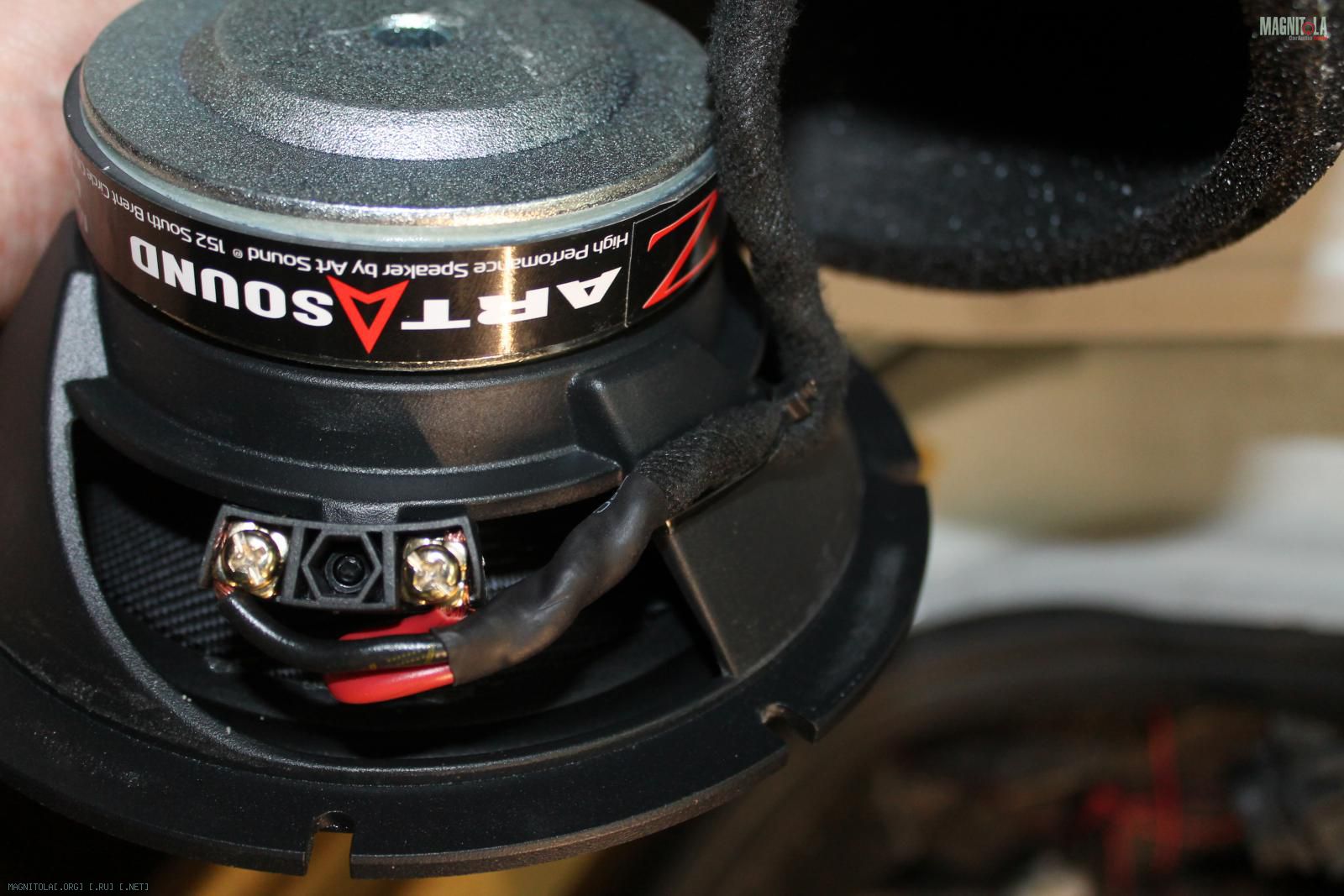

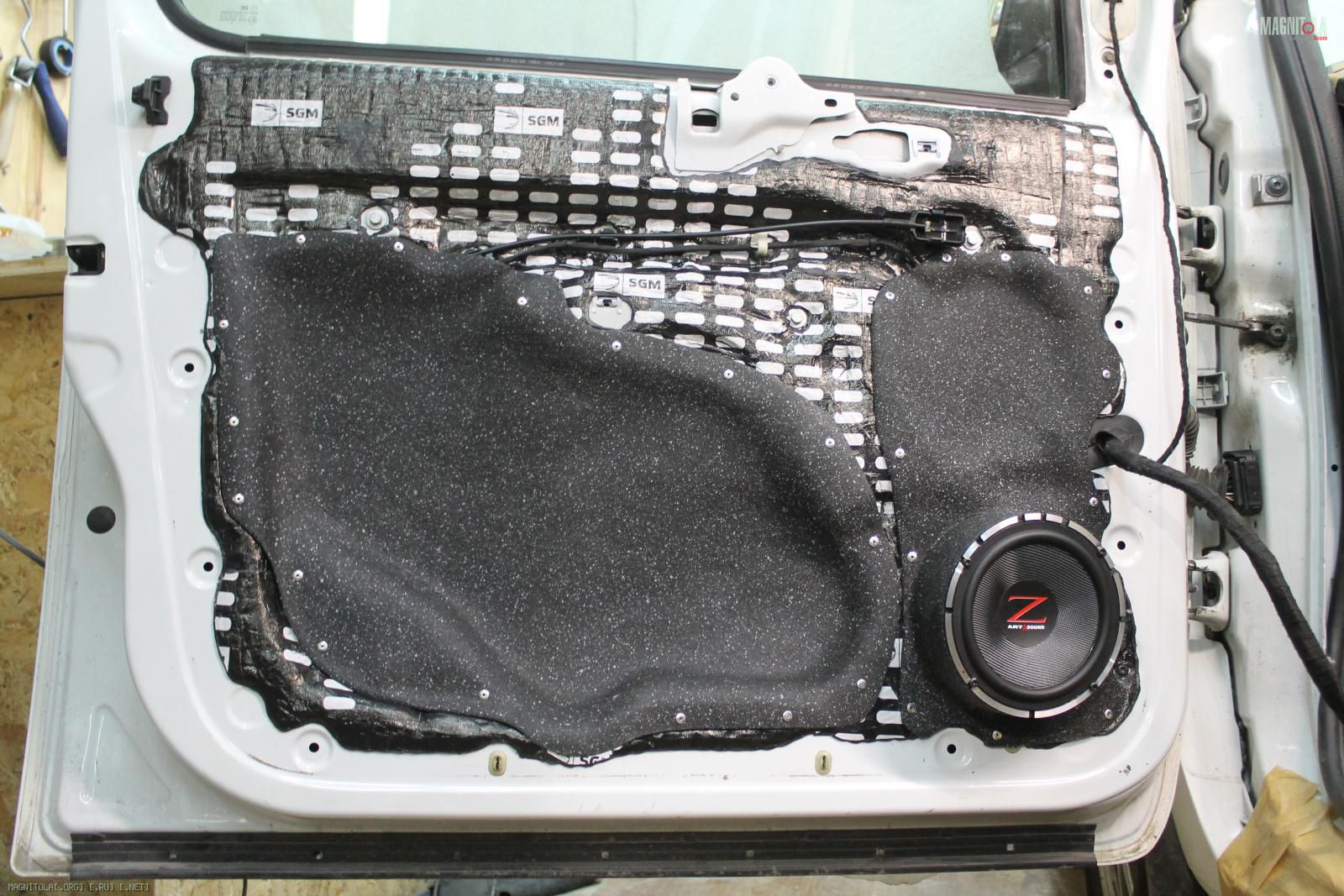

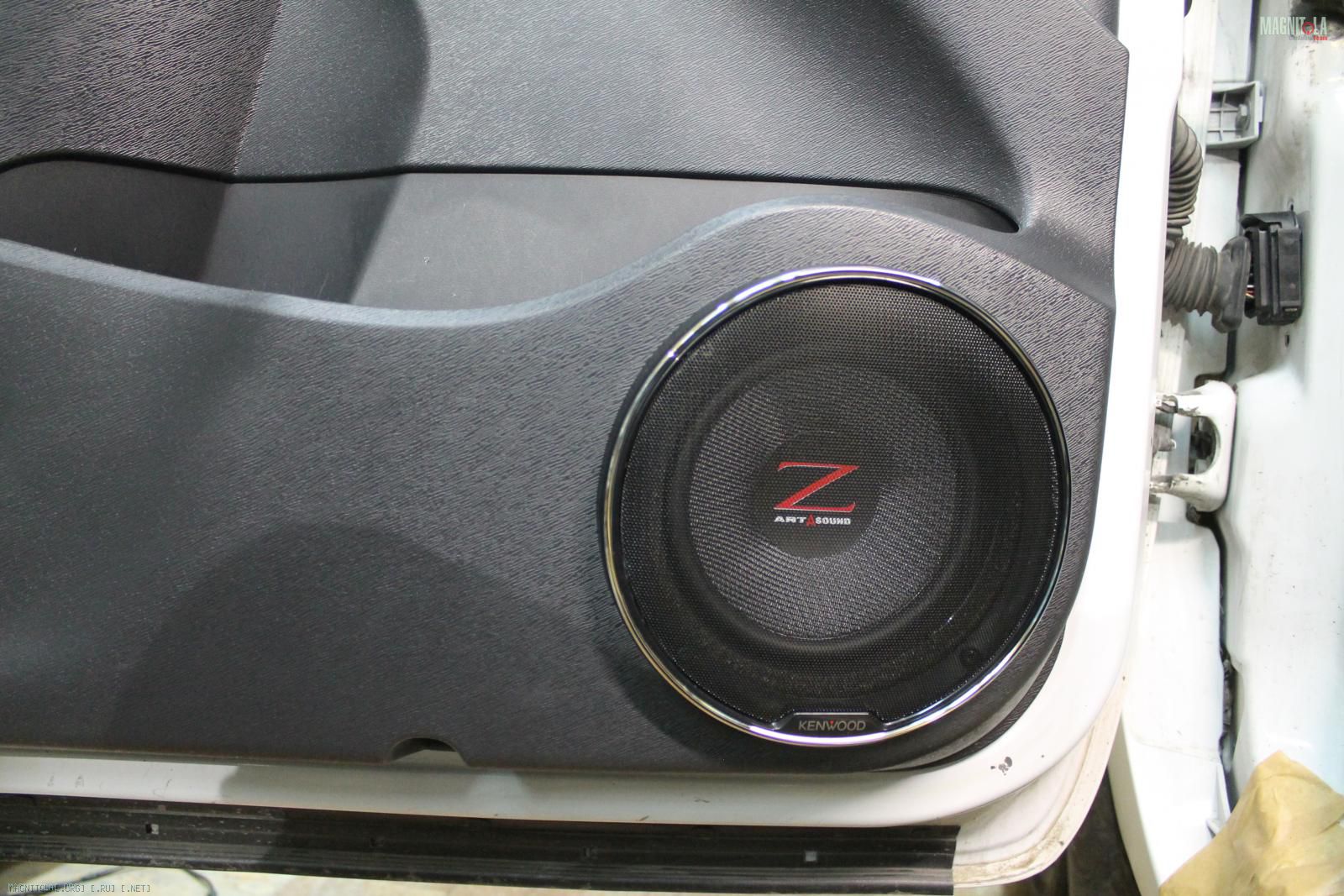

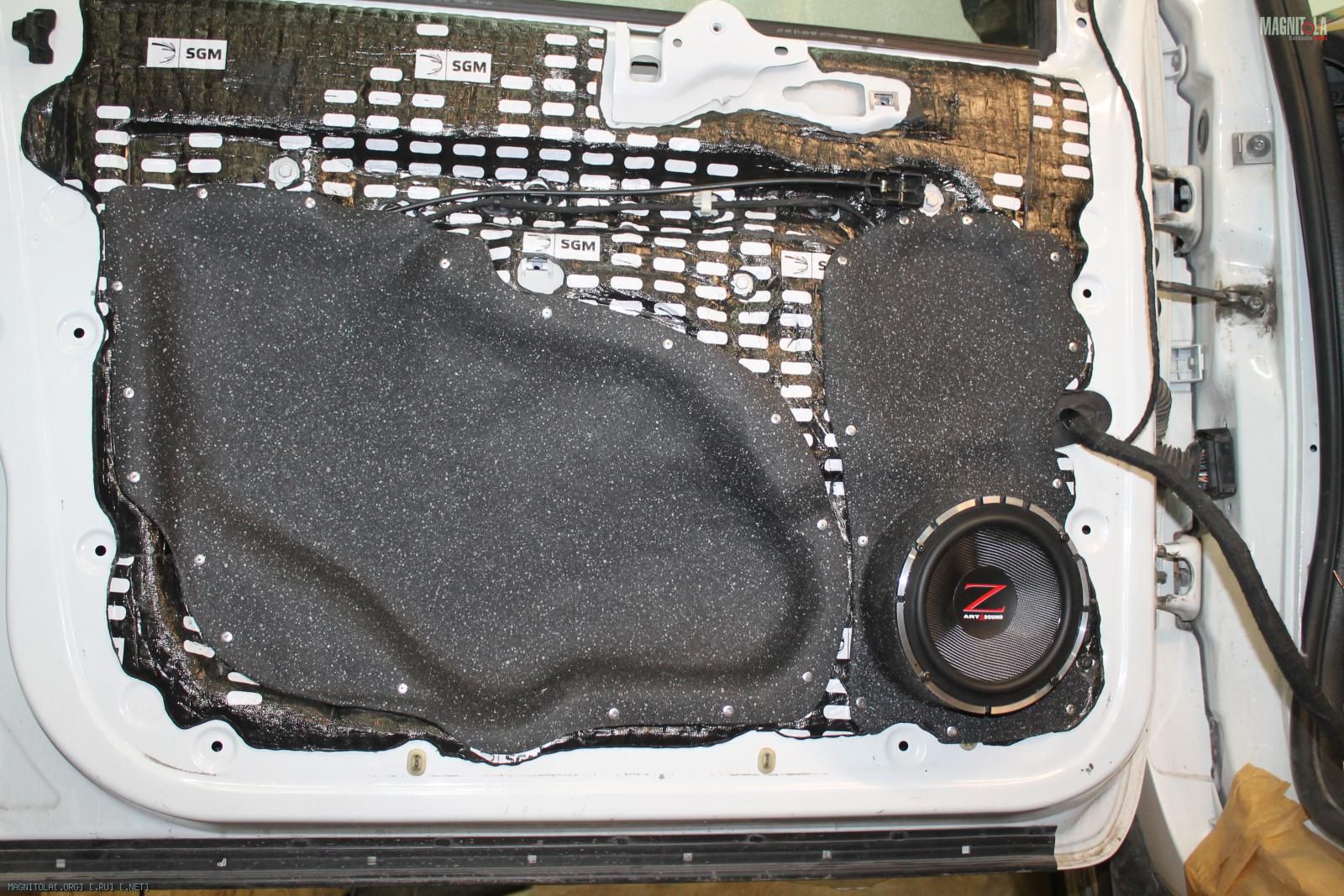

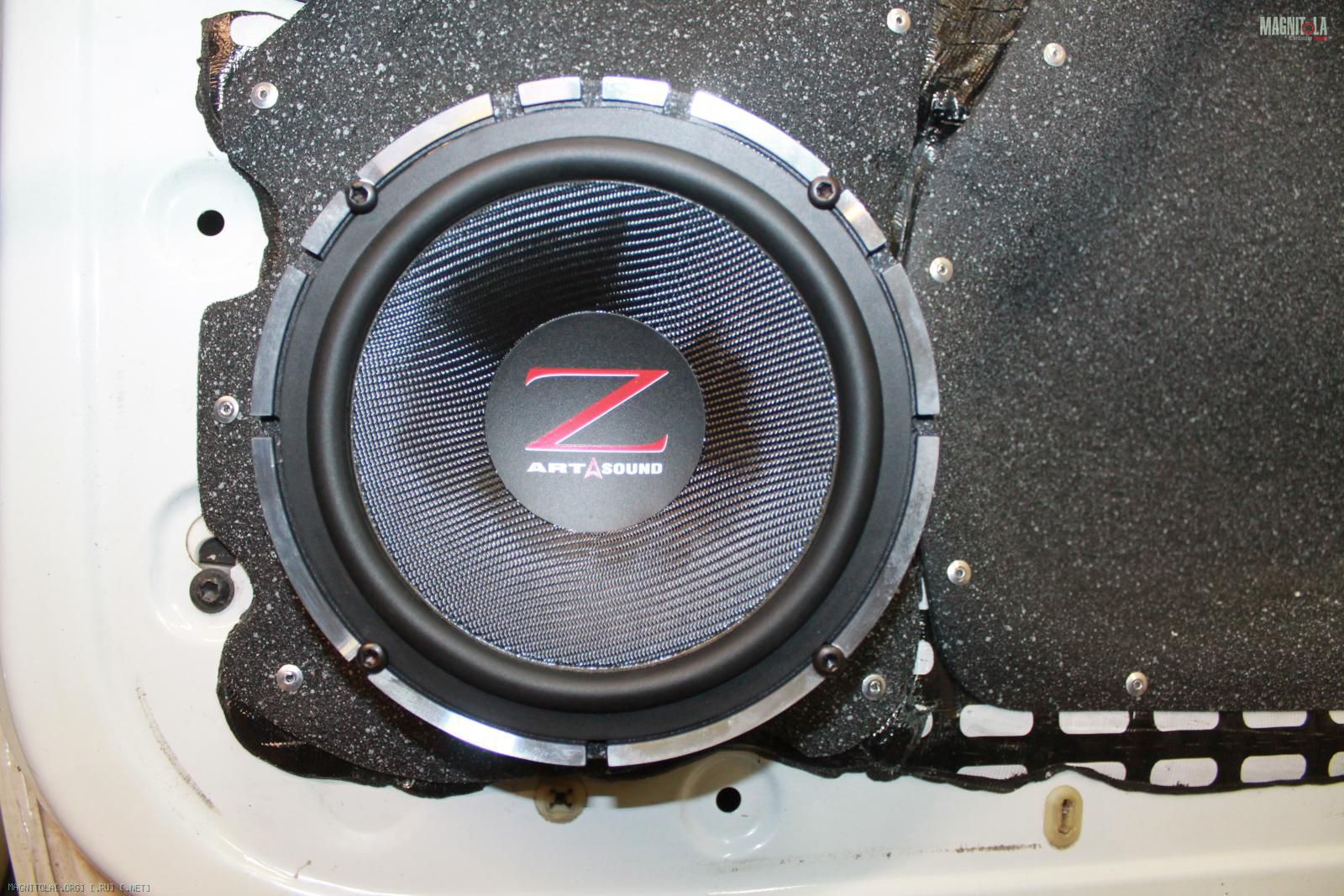

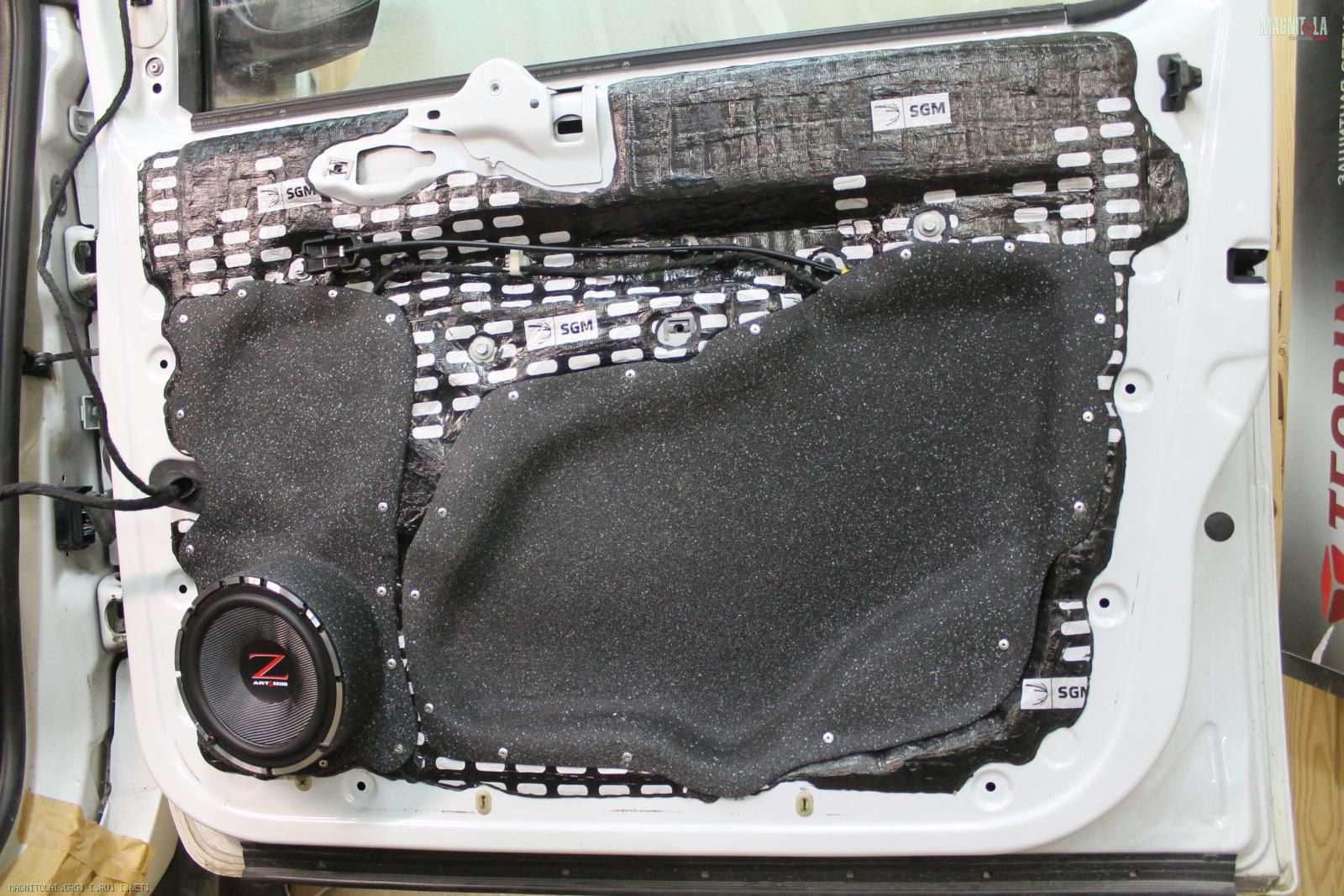

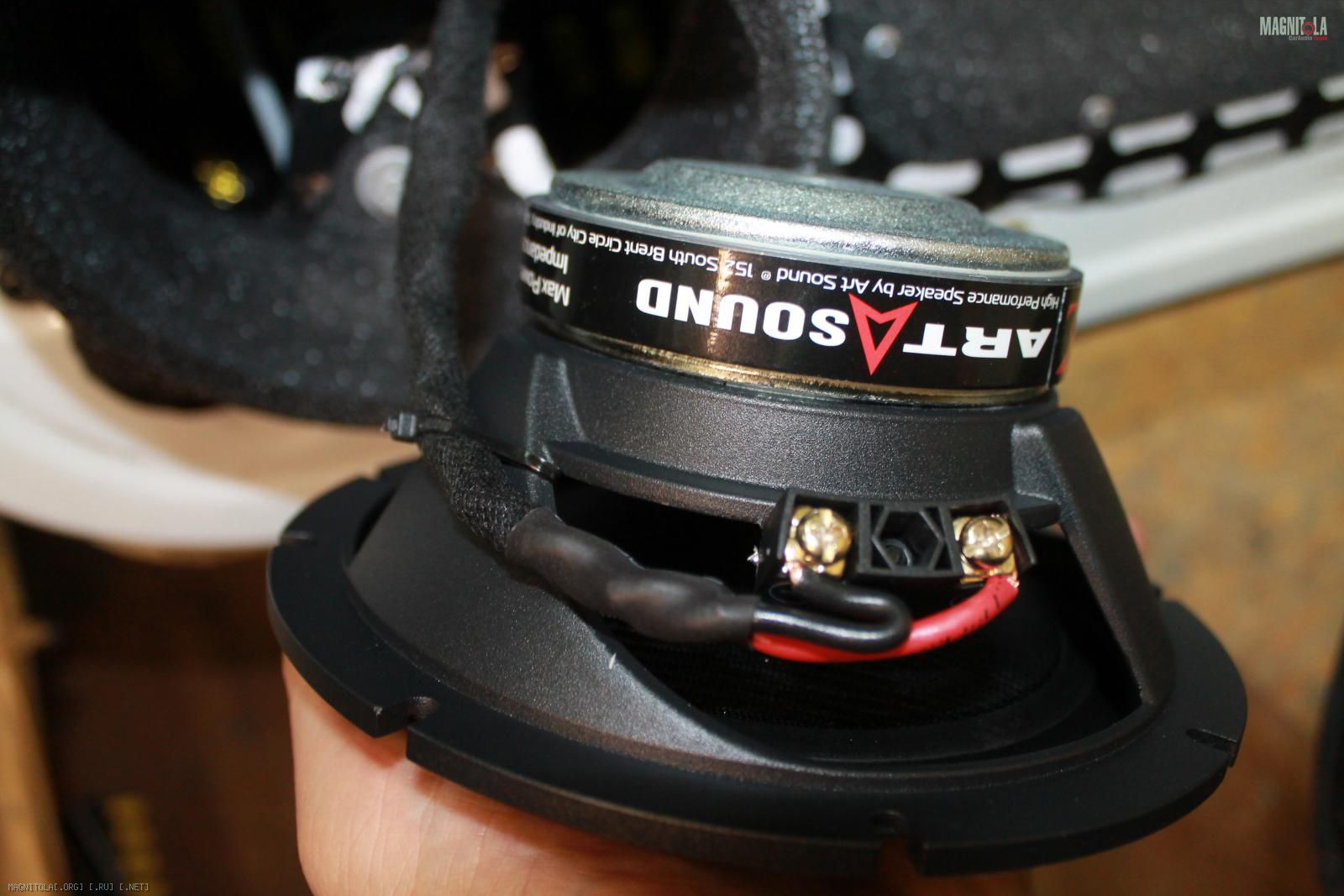

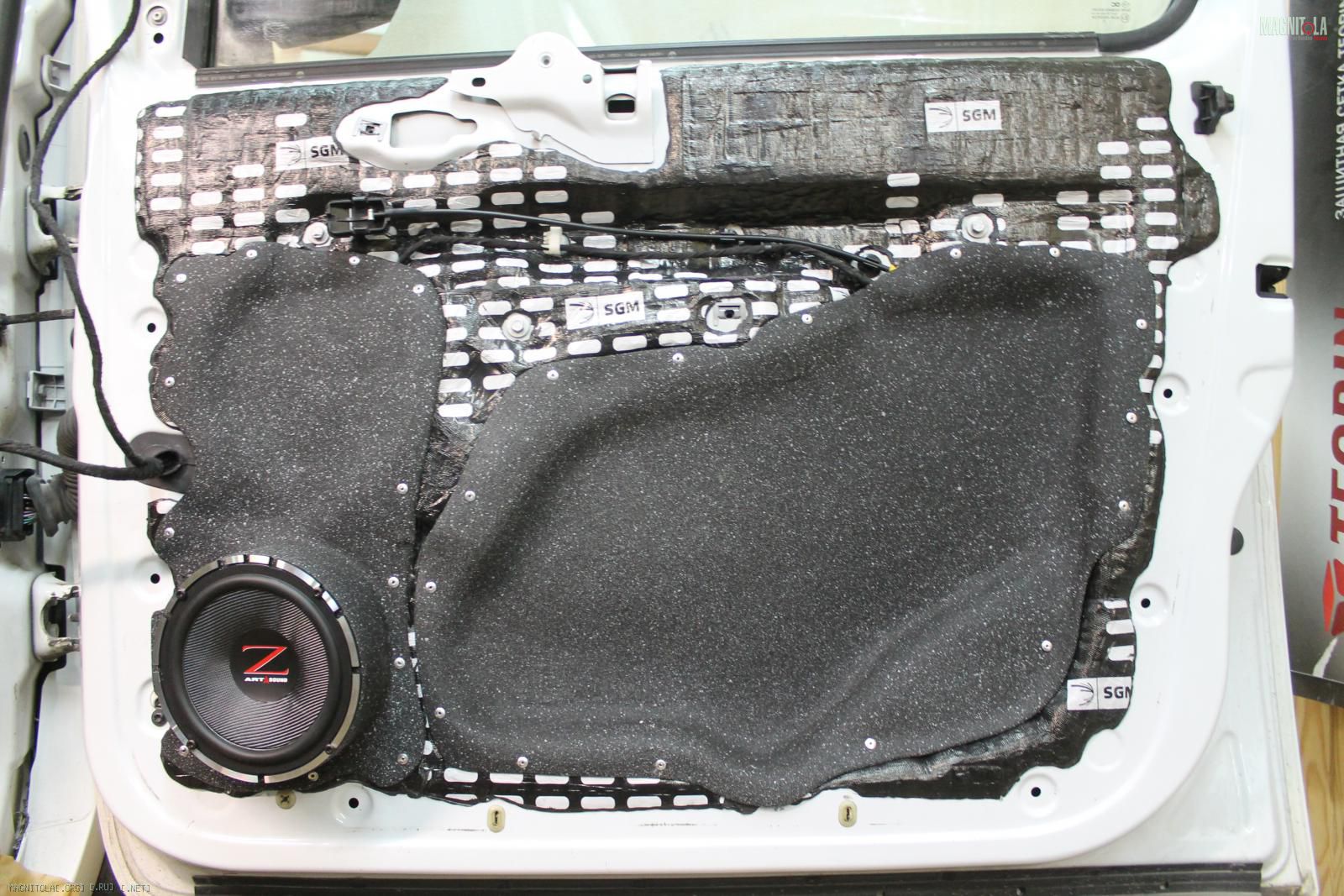

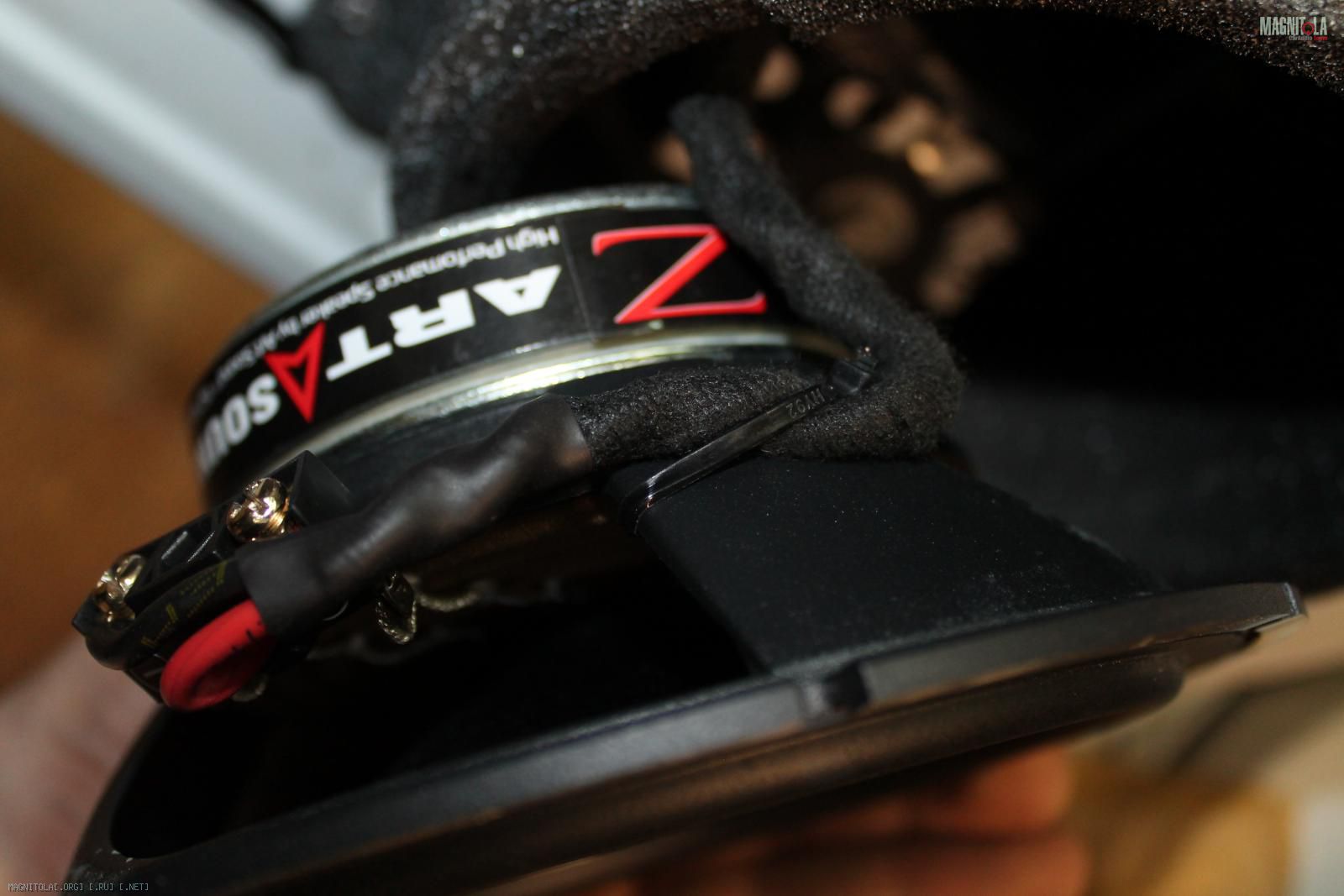

Установка/подключение мидбаса.
Итог.



Вложение 1281709Вложение 1281711Вложение 1281713Вложение 1281715Вложение 1281717Вложение 1281719Вложение 1281721Вложение 1281723Вложение 1281725Вложение 1281727Вложение 1281729Вложение 1281731Вложение 1281733

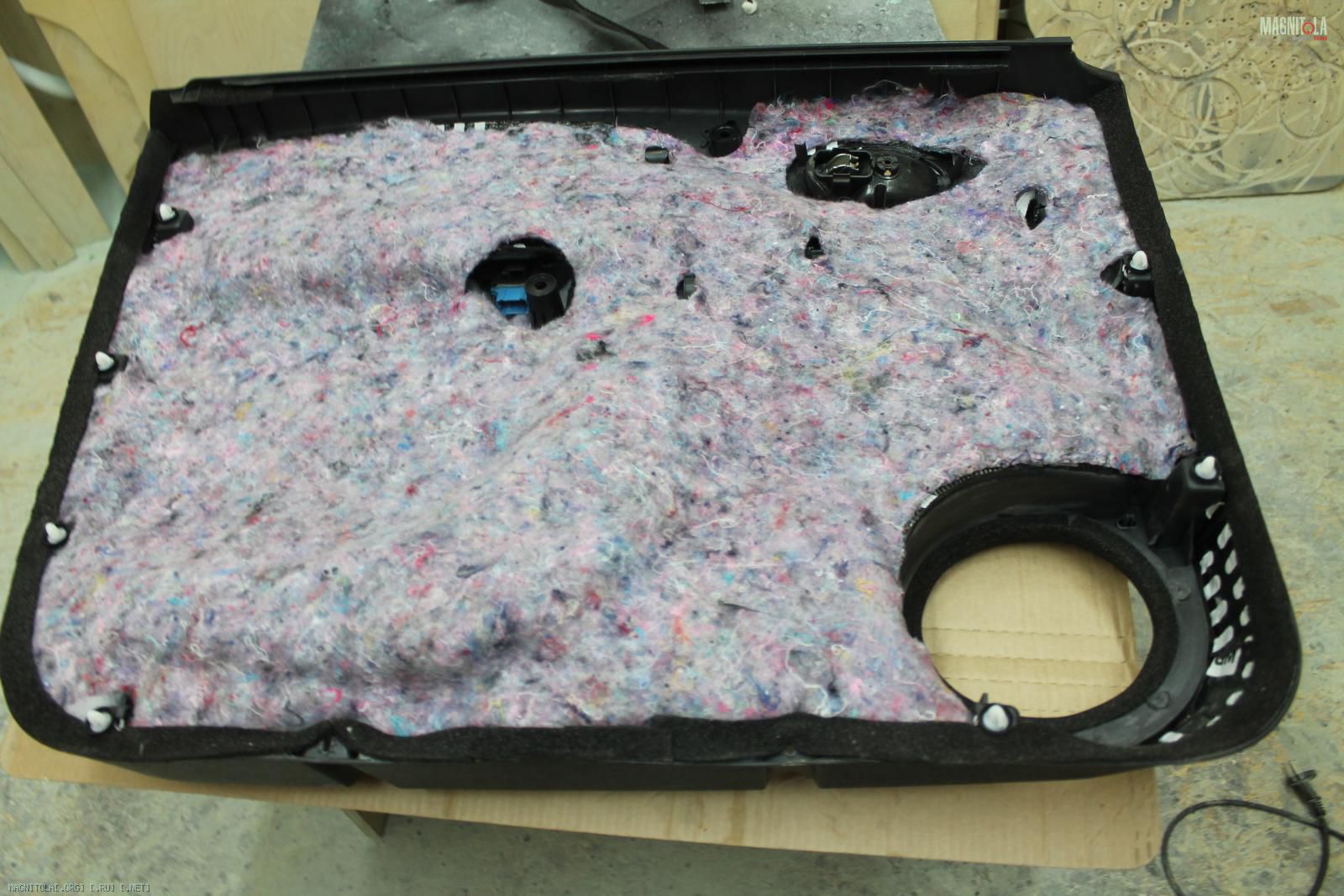

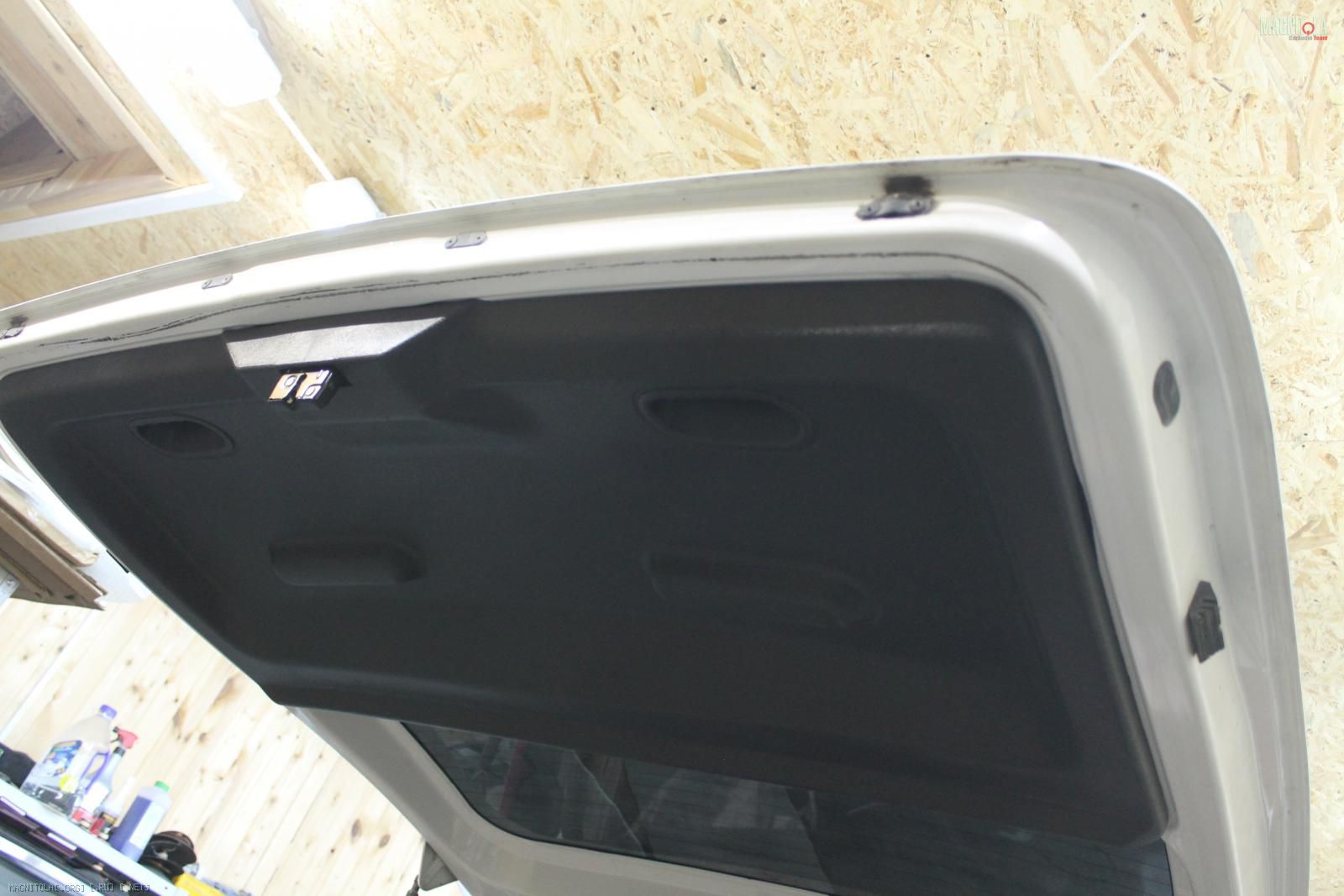

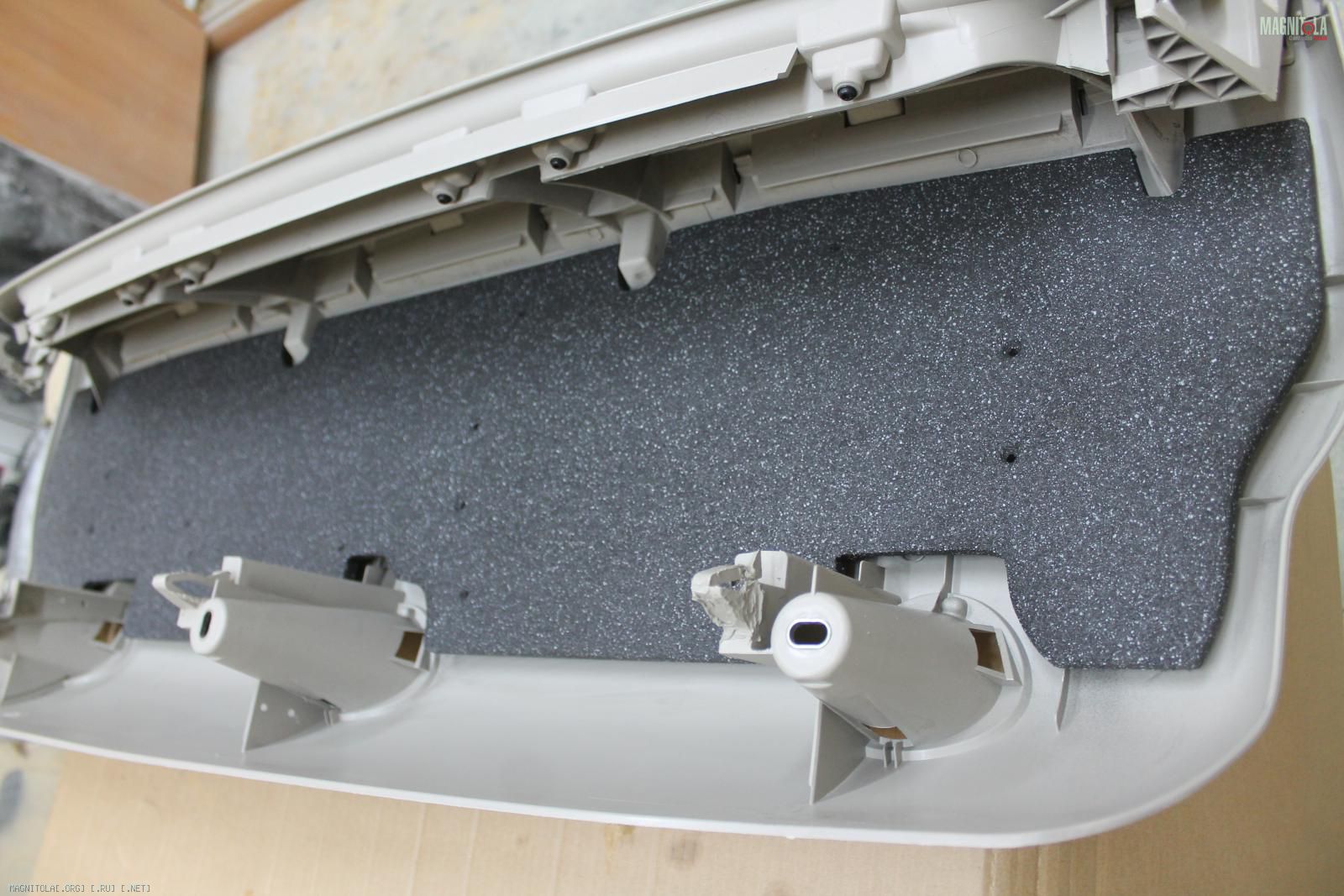

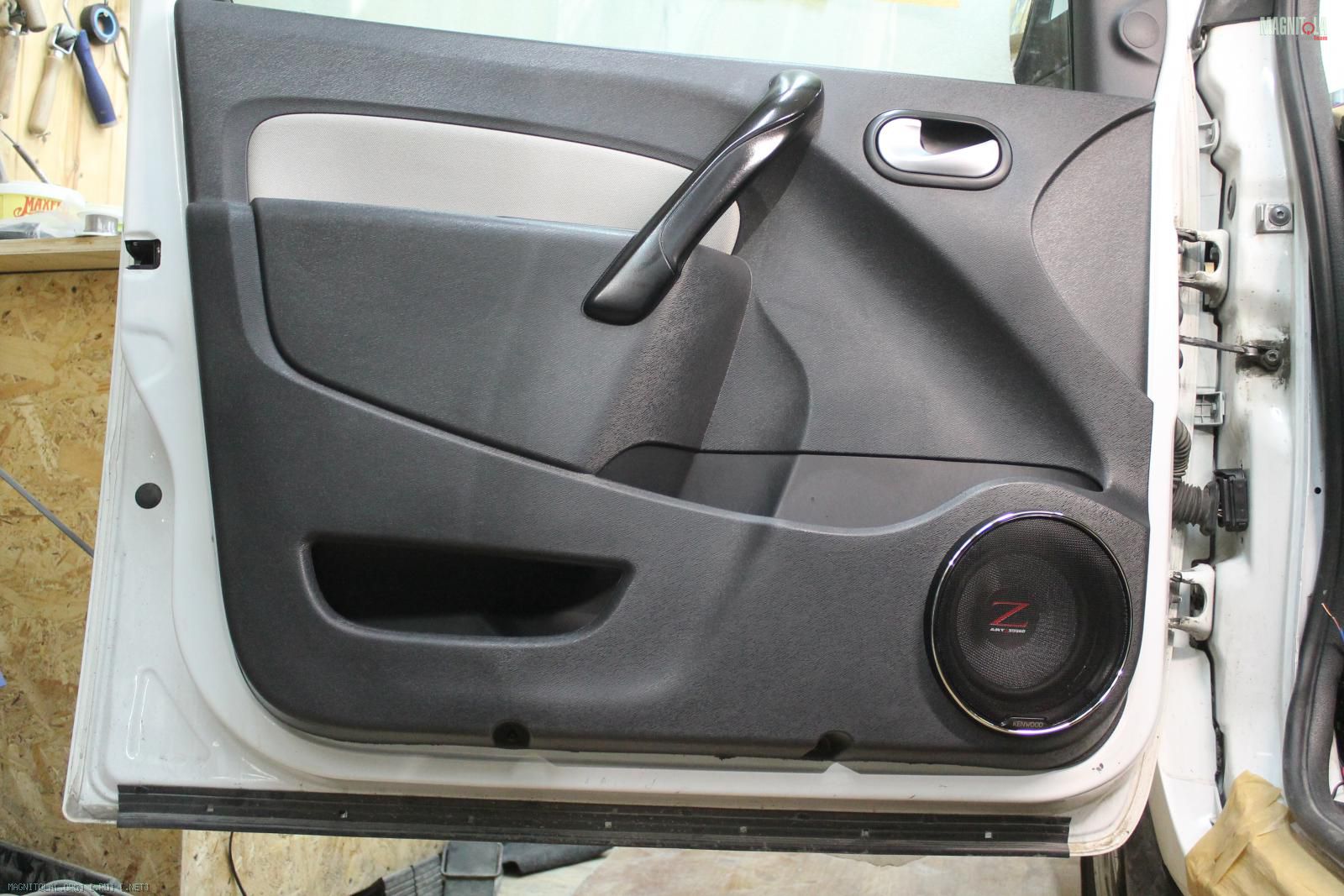

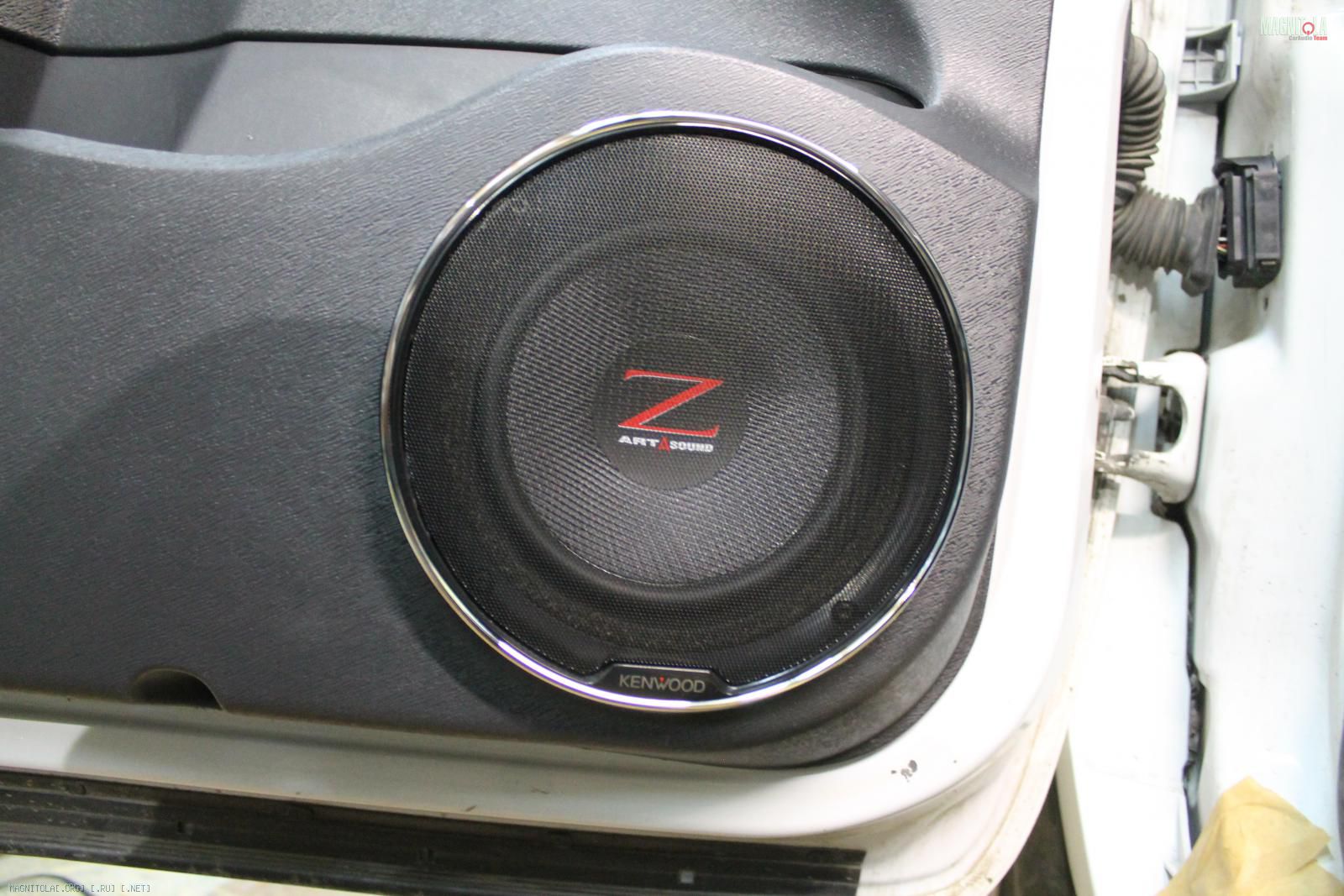

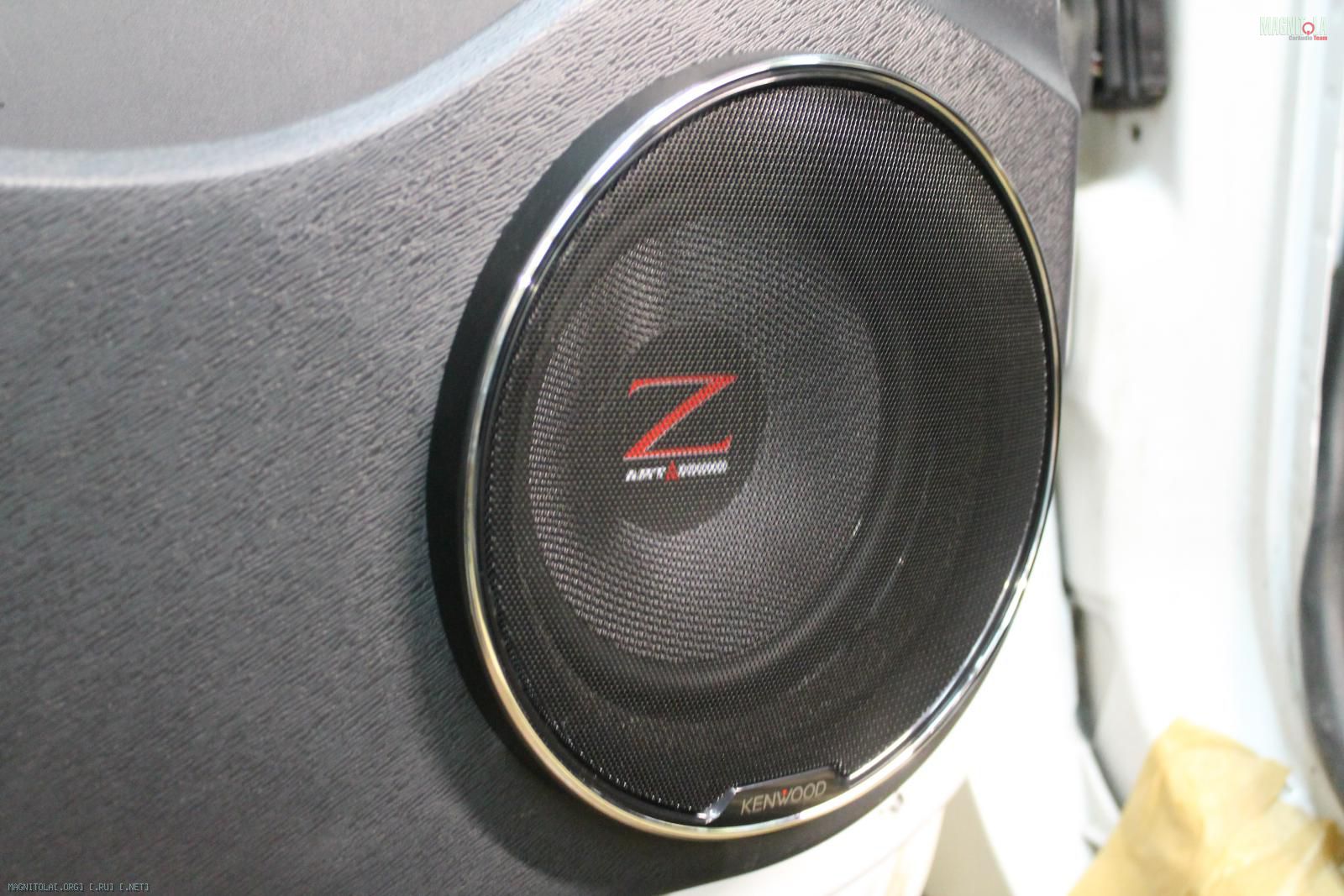

На все пластиковые обшивки устанавливаем новые, оригинальные пистоны.
Вложение 1281735Вложение 1281737Вложение 1281739Вложение 1281741Вложение 1281743Вложение 1281745Вложение 1281747Вложение 1281749Вложение 1281751Вложение 1281753Вложение 1281755

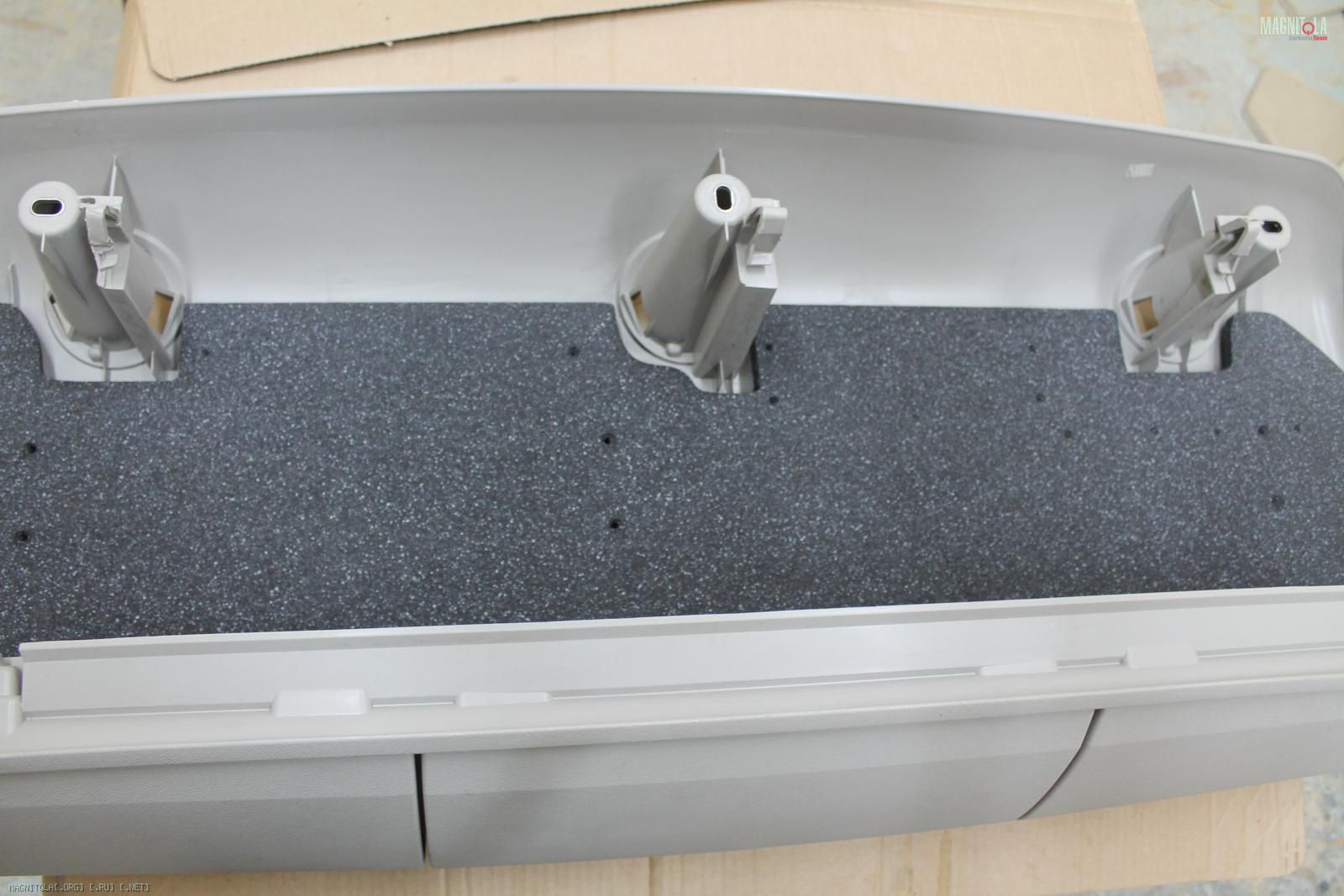

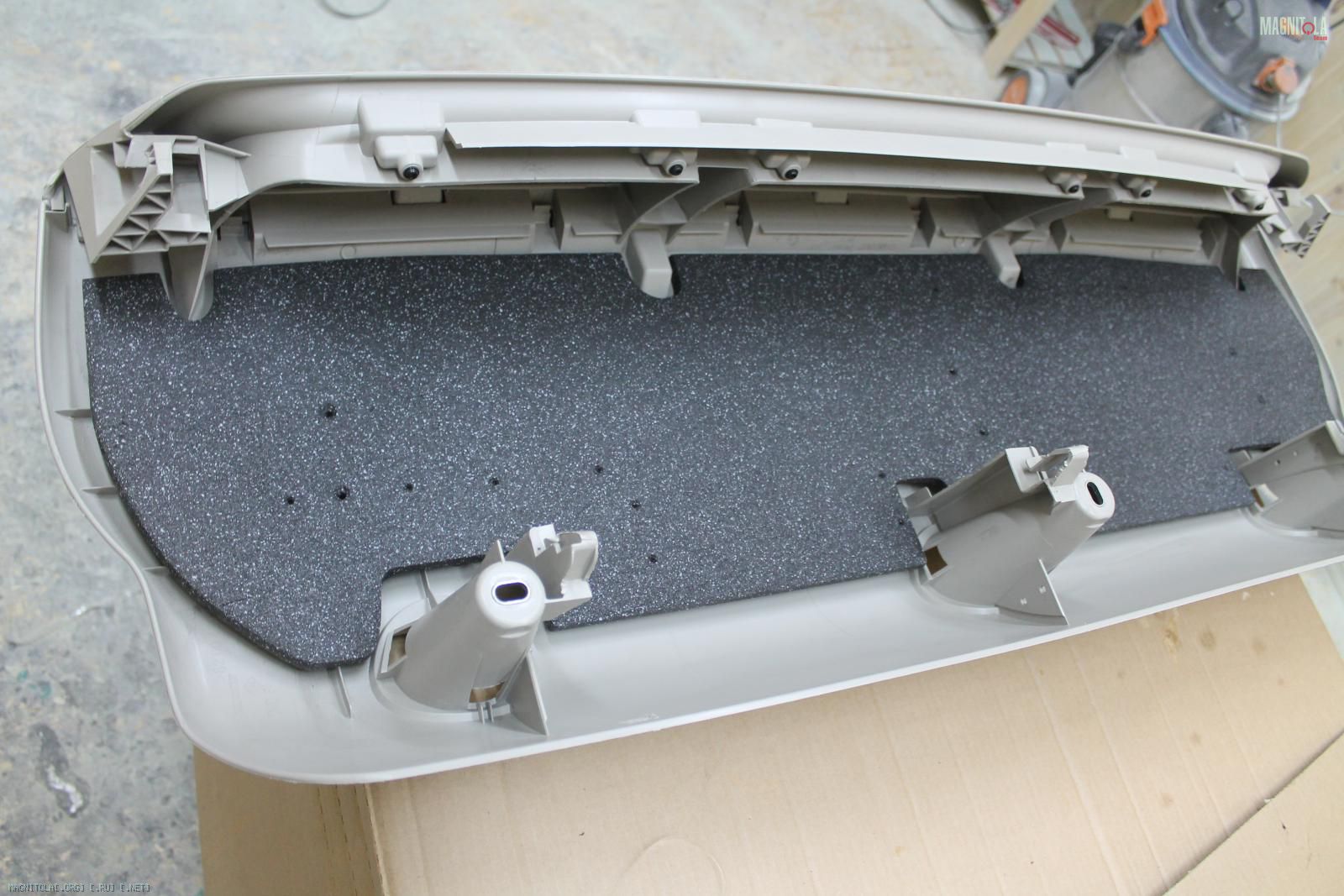

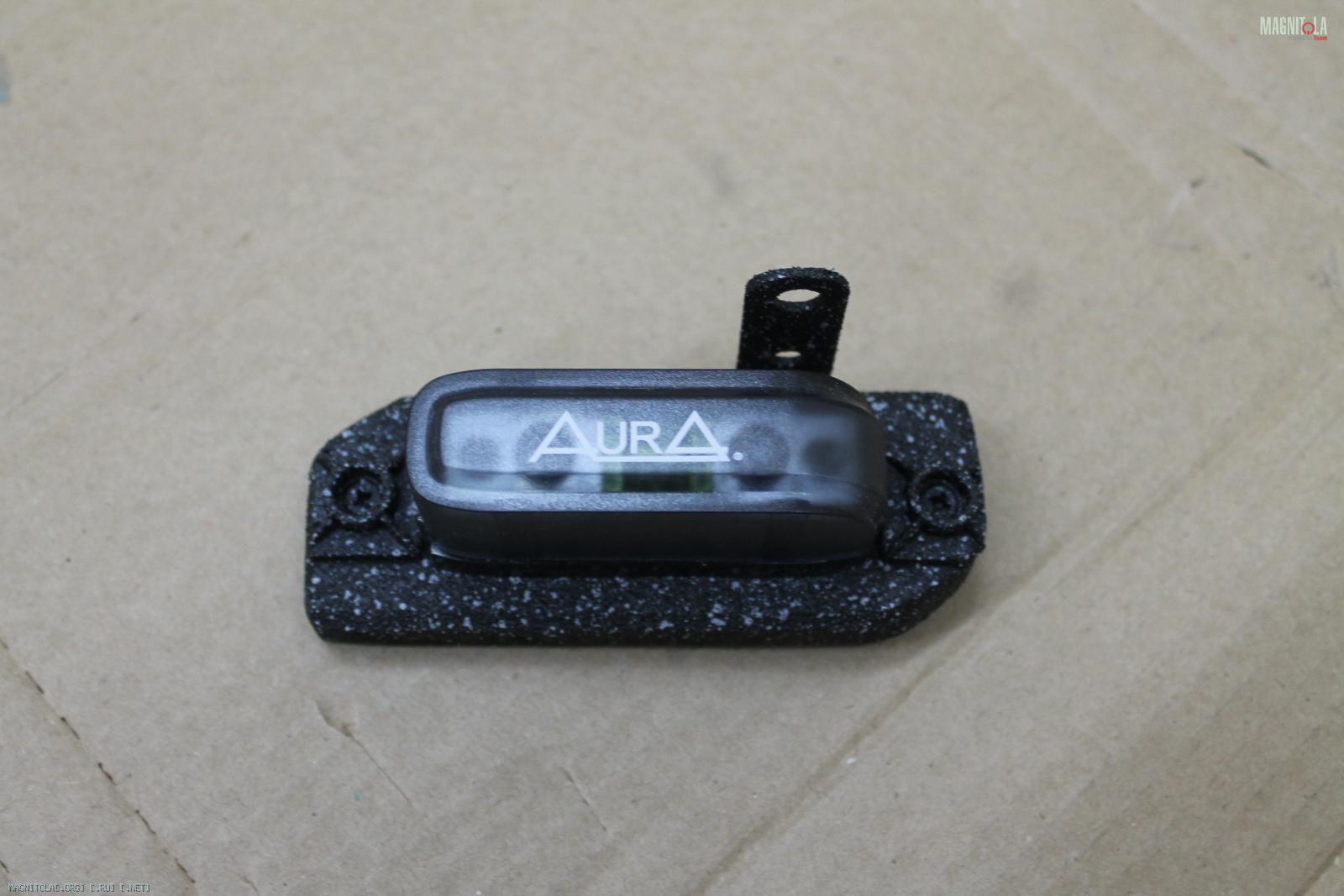

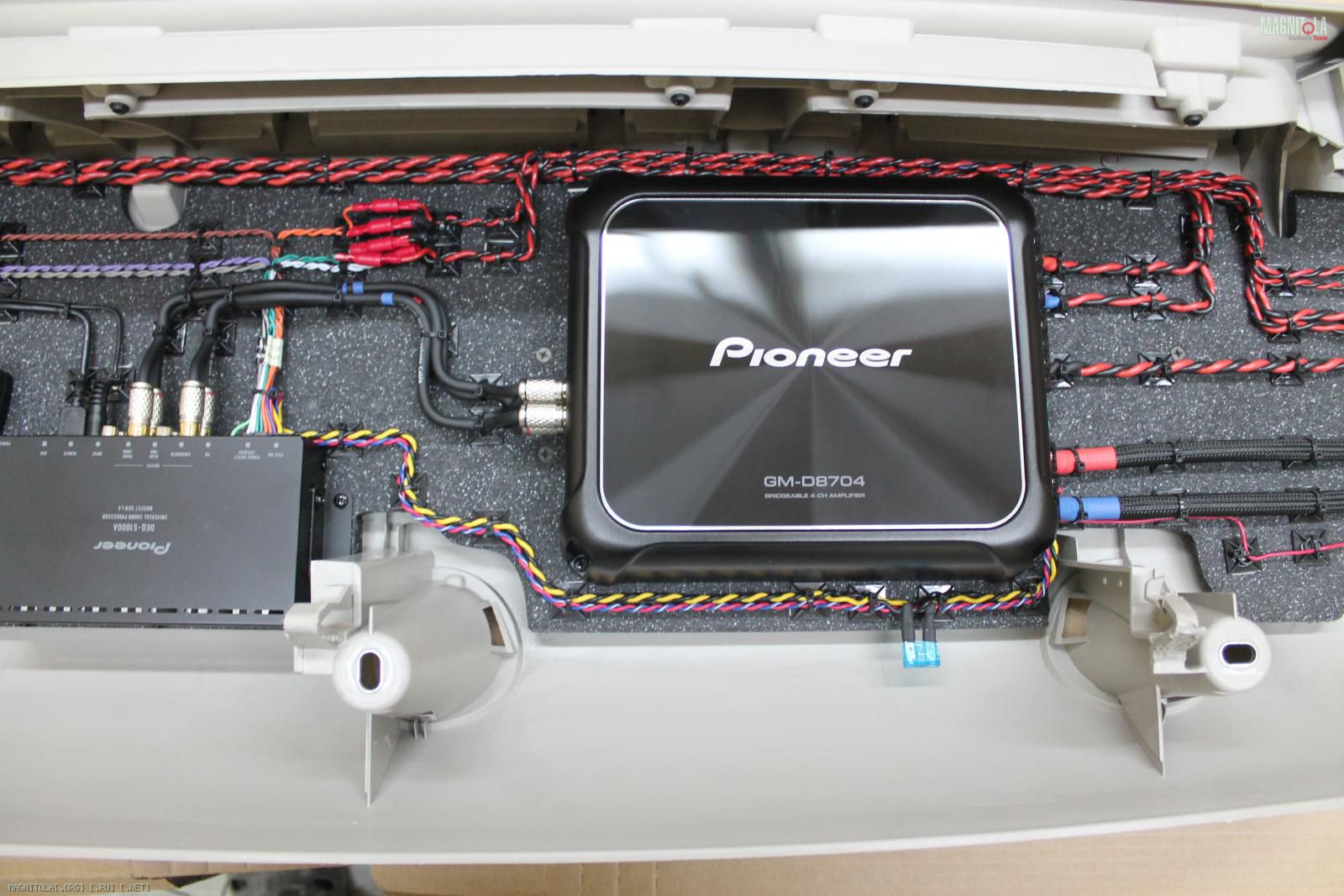

Изготавливаем/красим полочку под усилители и предохранитель
Вложение 1281757Вложение 1281759Вложение 1281761Вложение 1281763Вложение 1281765

Renault Kangoo 2

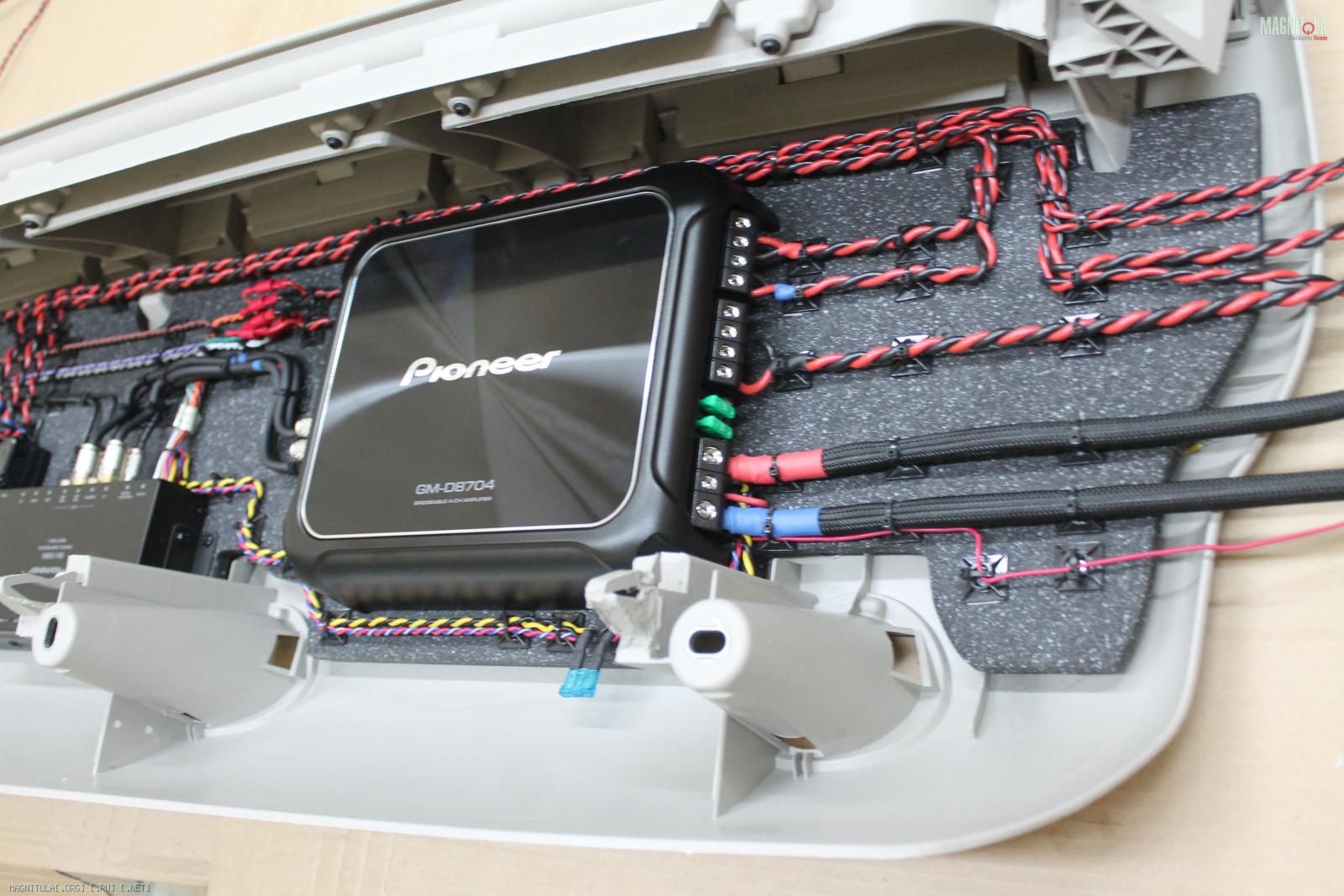

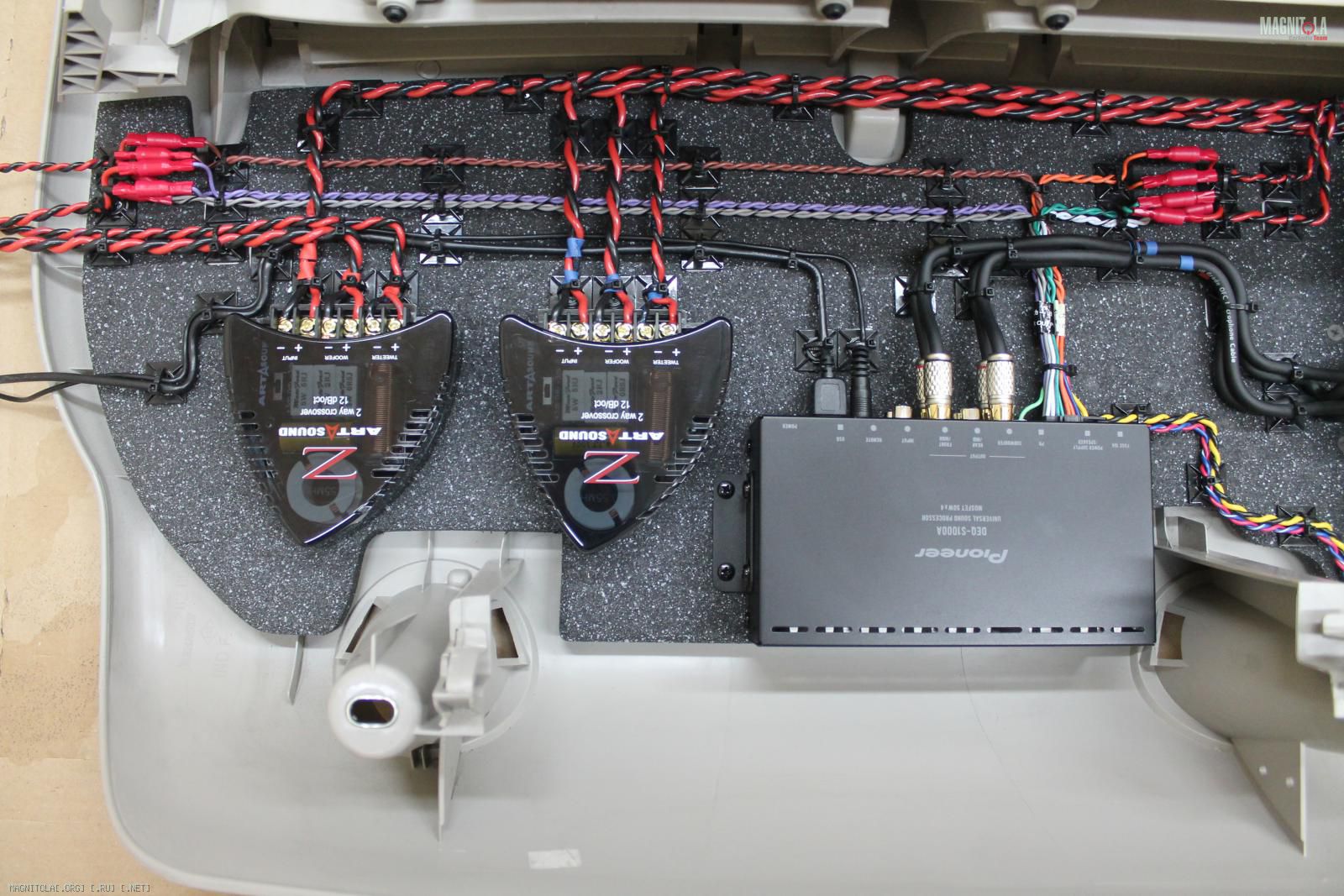

Коммутация/подключение....
Протяжка акустической проводки...
Вложение 1281845Вложение 1281847Вложение 1281849Вложение 1281851Вложение 1281853Вложение 1281855Вложение 1281857Вложение 1281859Вложение 1281861Вложение 1281863Вложение 1281865Вложение 1281867Вложение 1281869

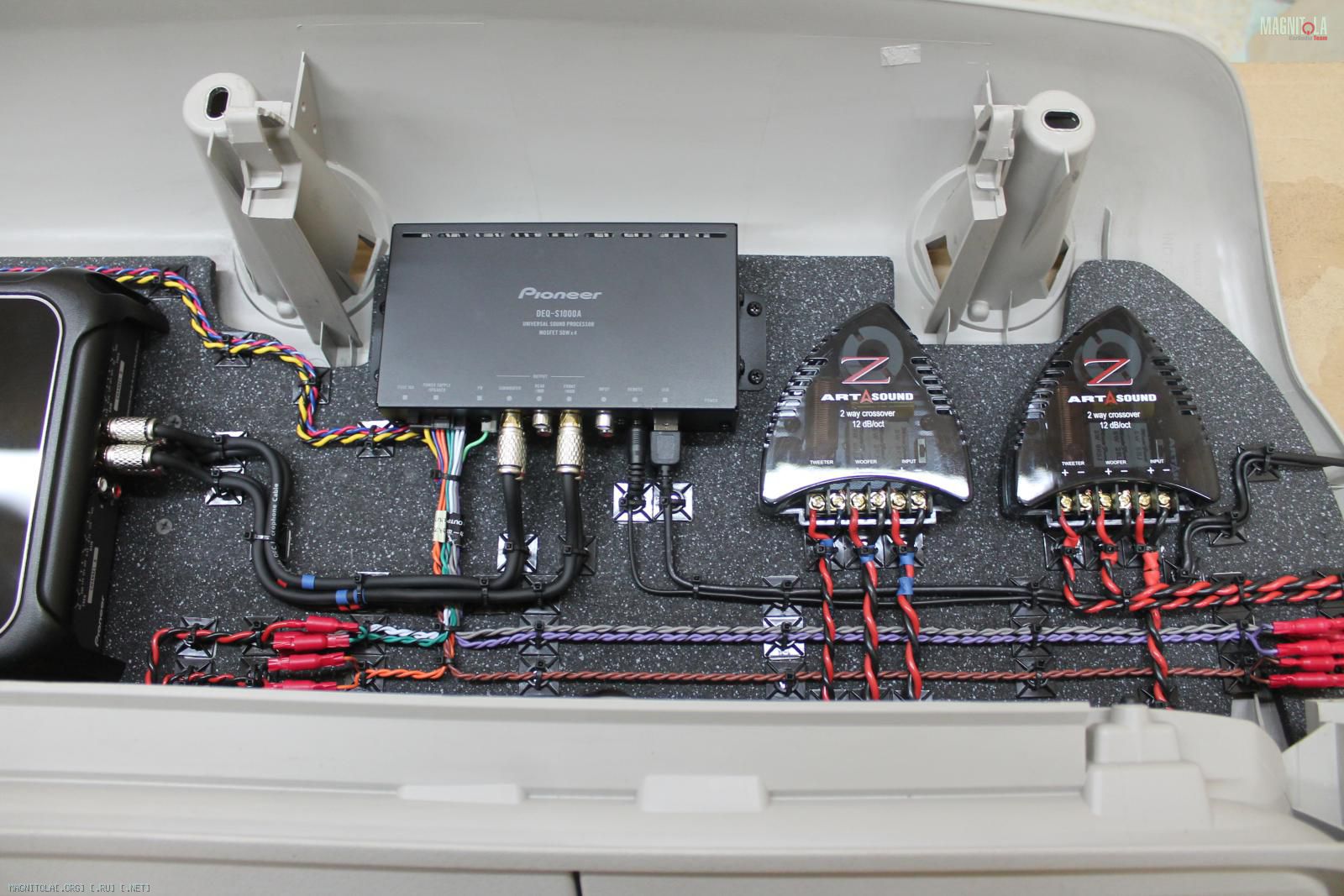

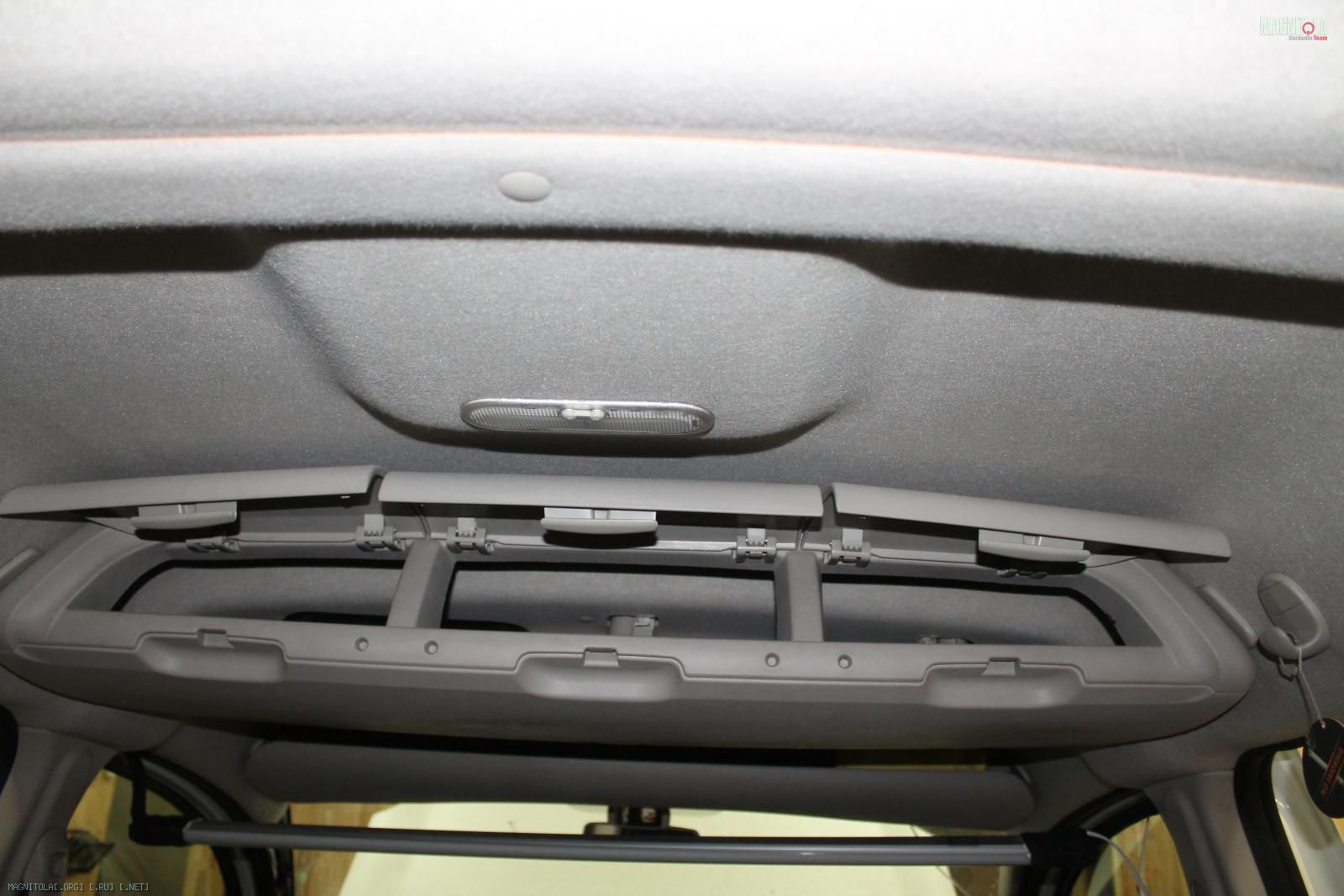

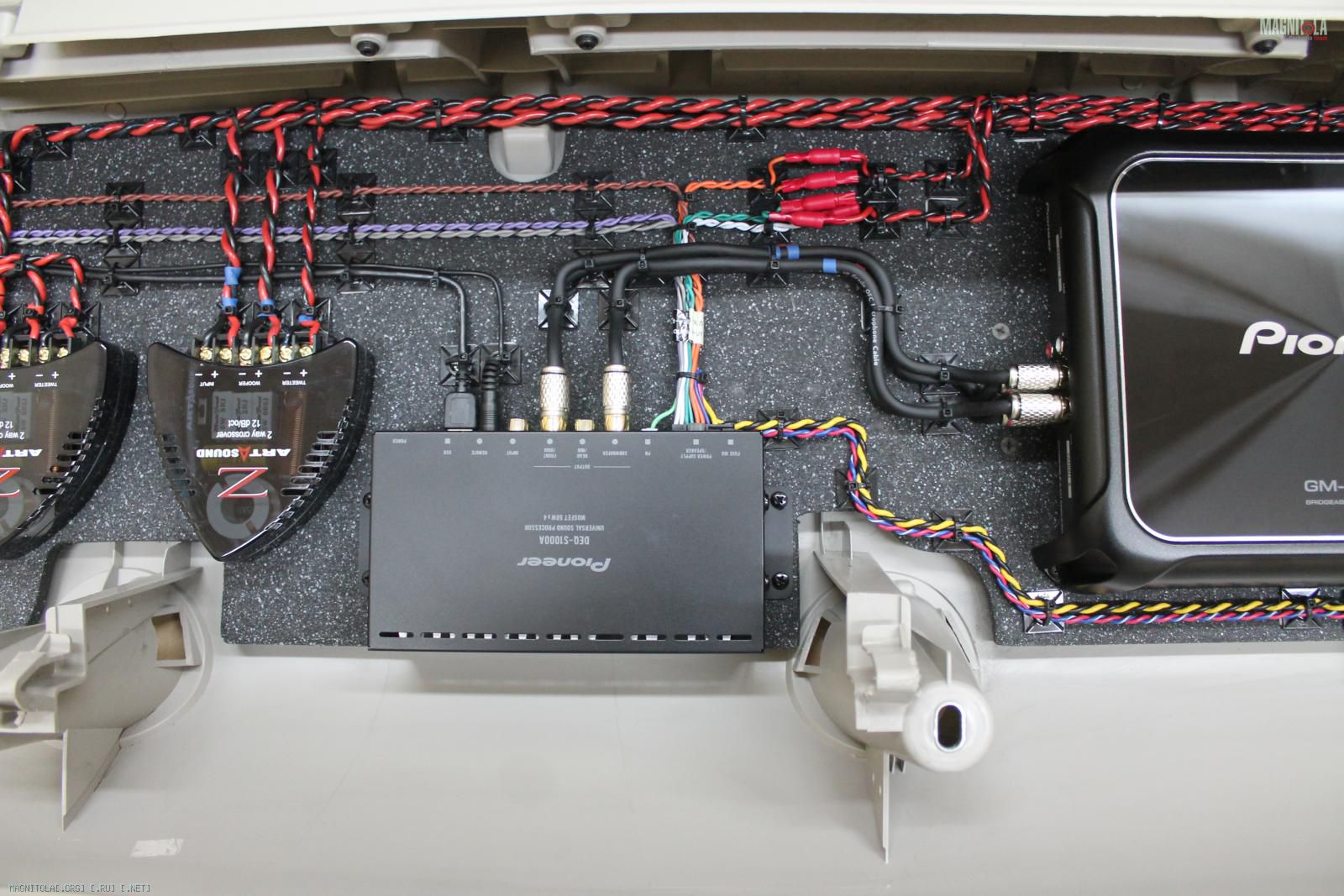

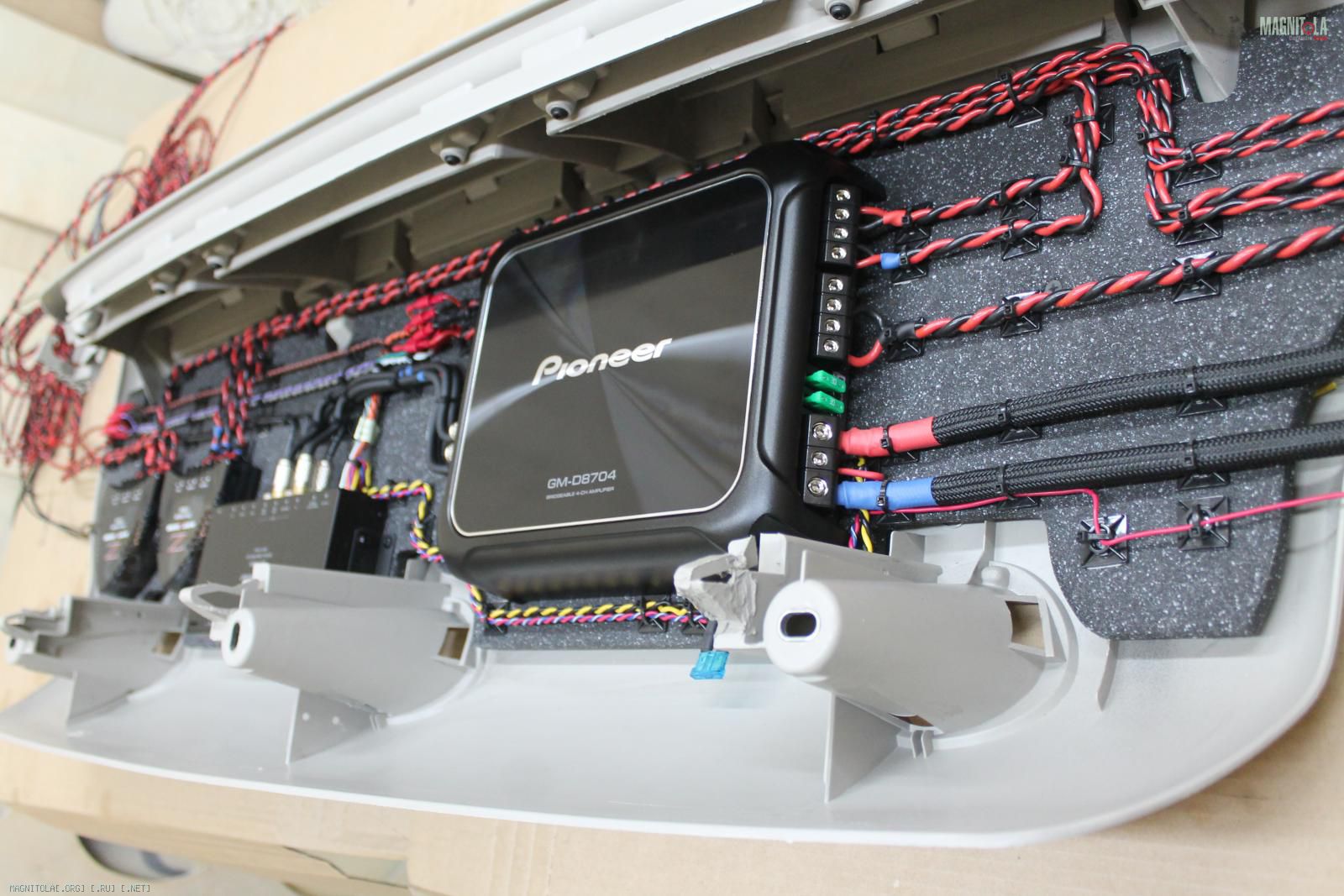

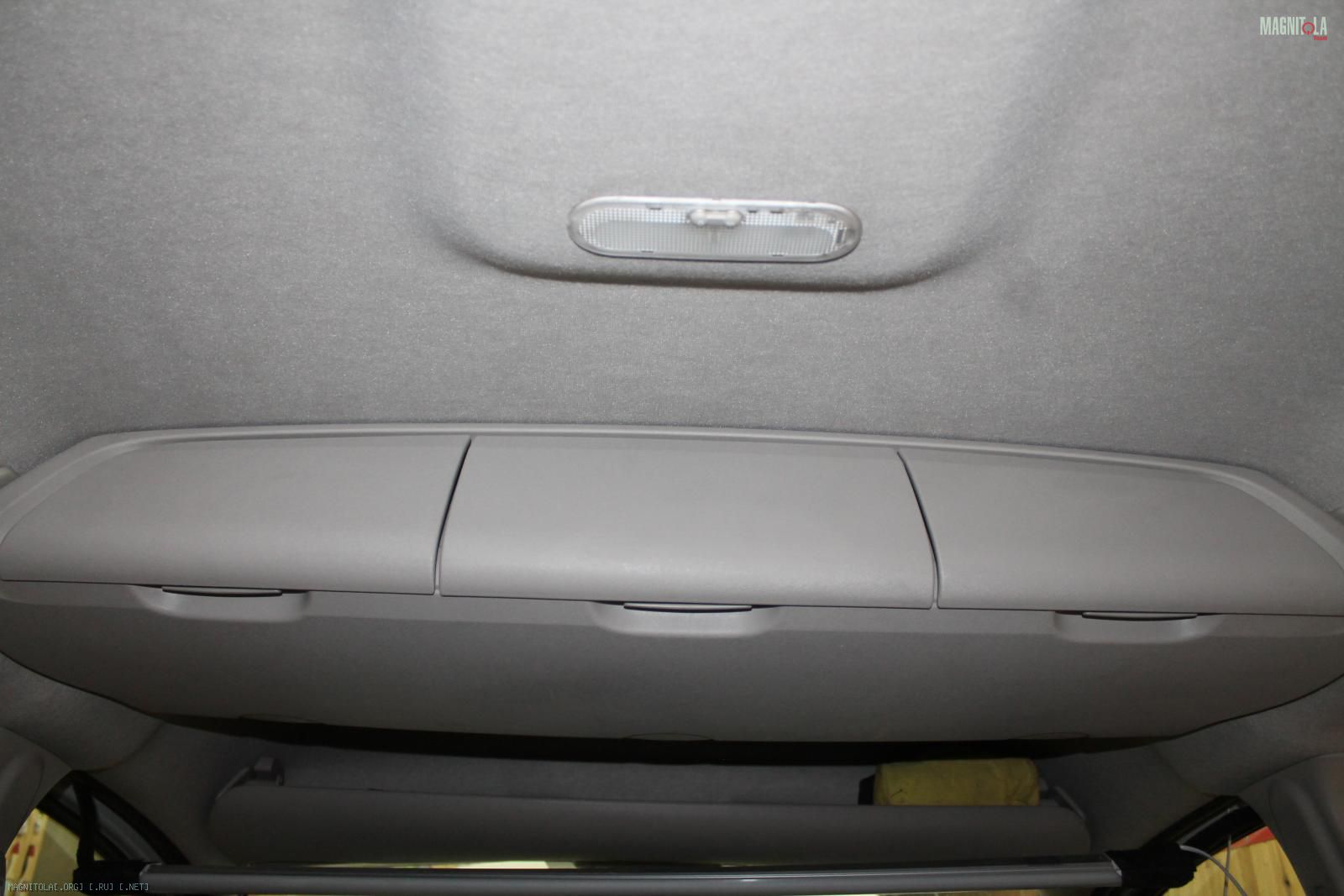

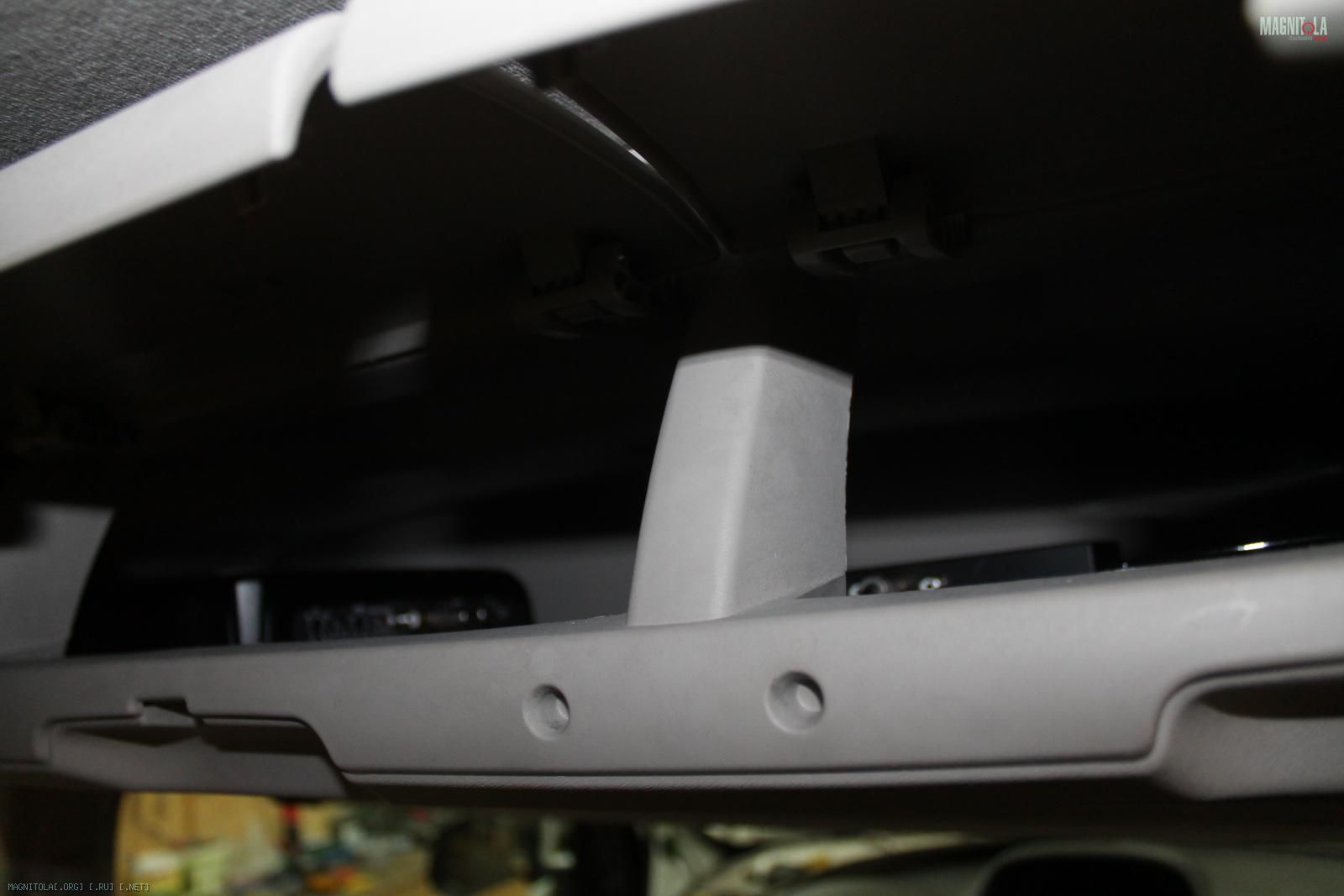

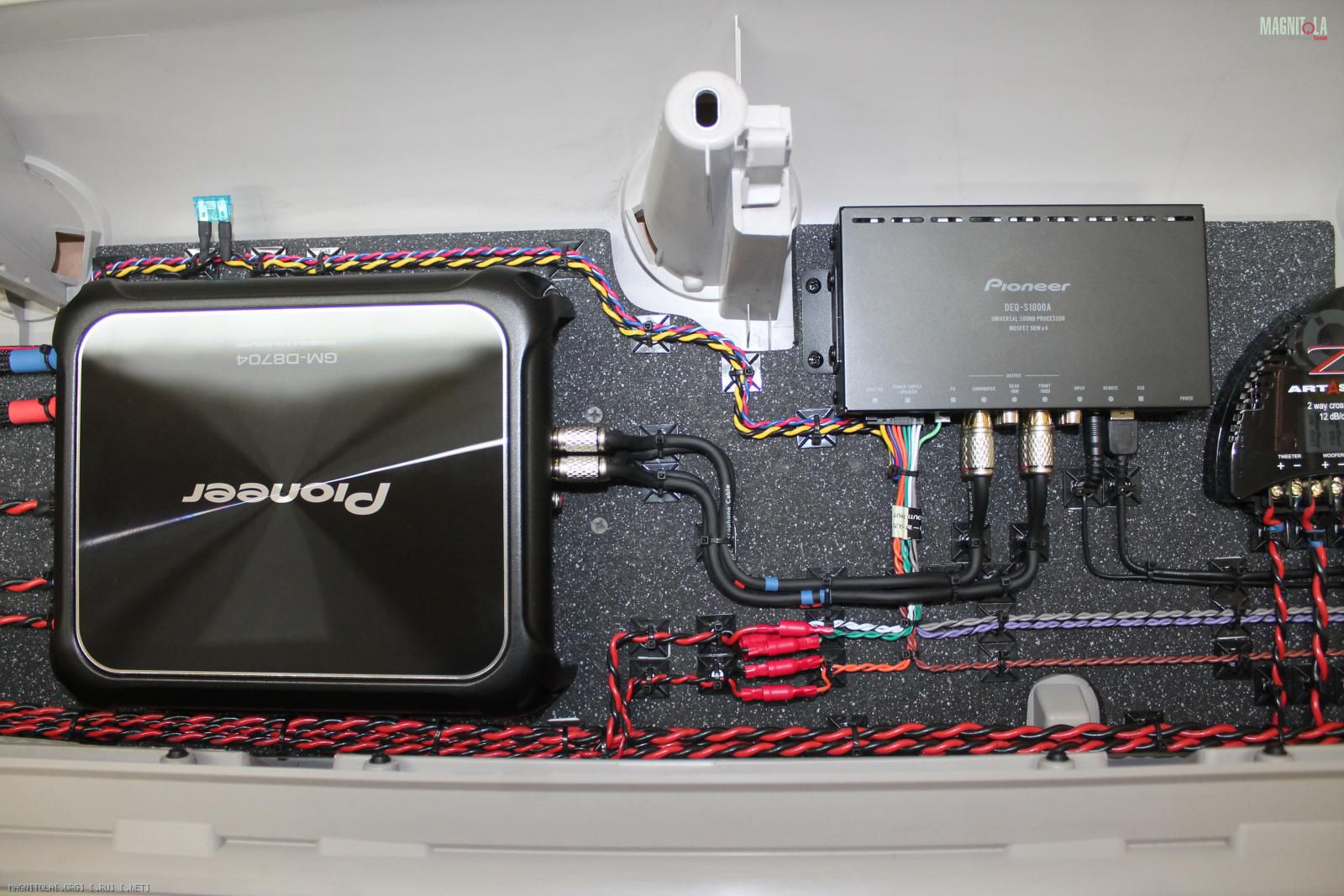

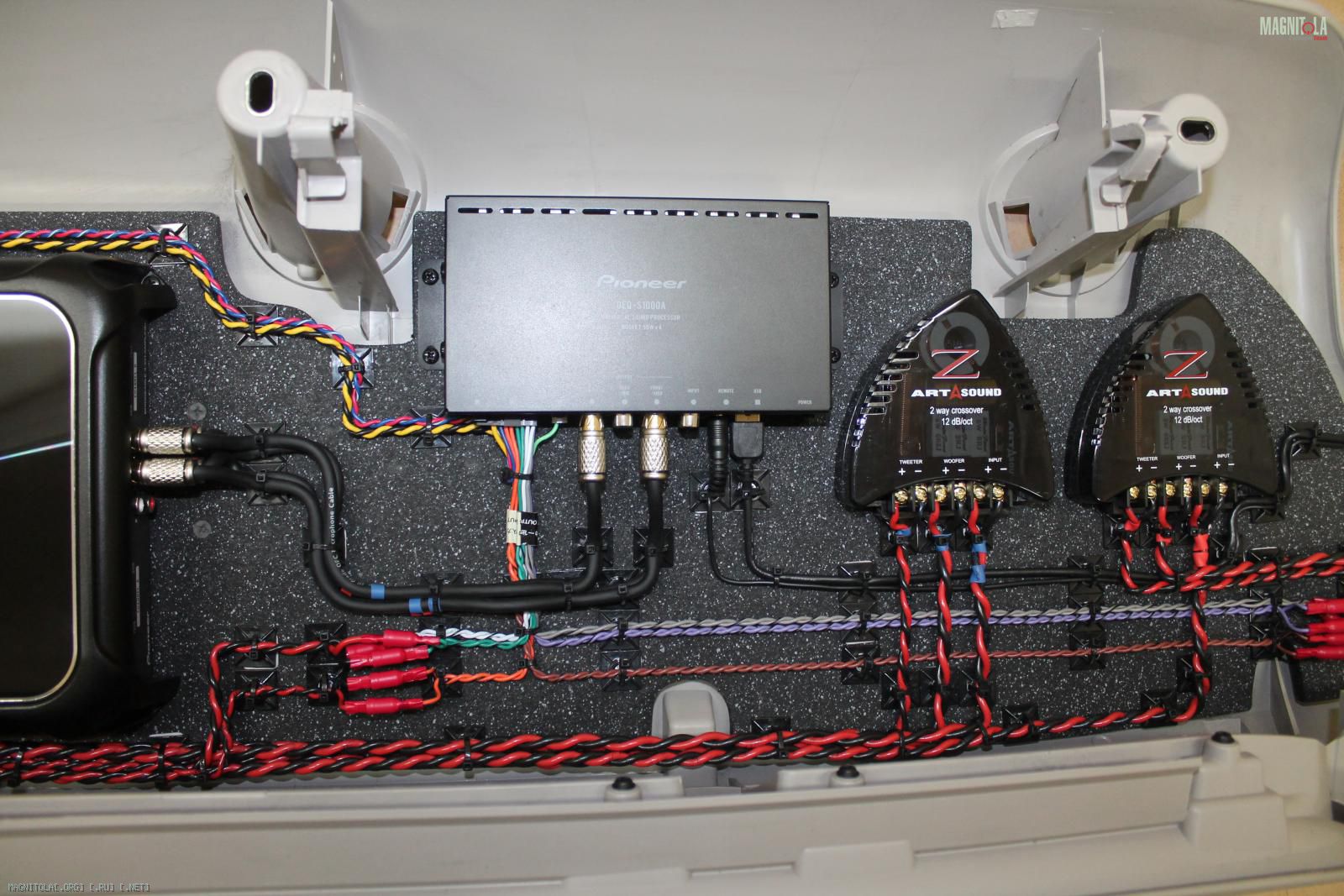

Итог размещения усилителей...
Вложение 1281871Вложение 1281873Вложение 1281875

Renault Kangoo 2

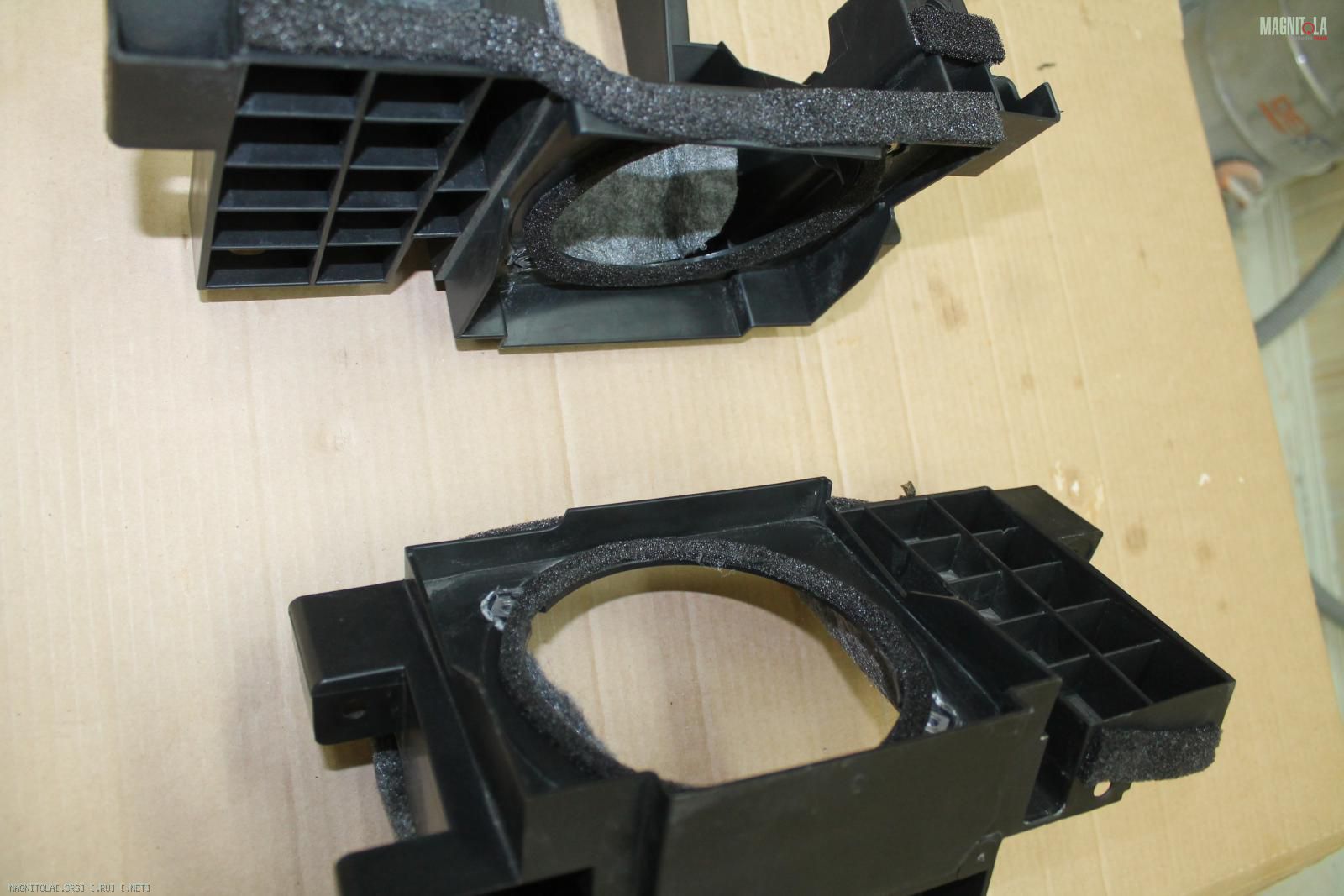

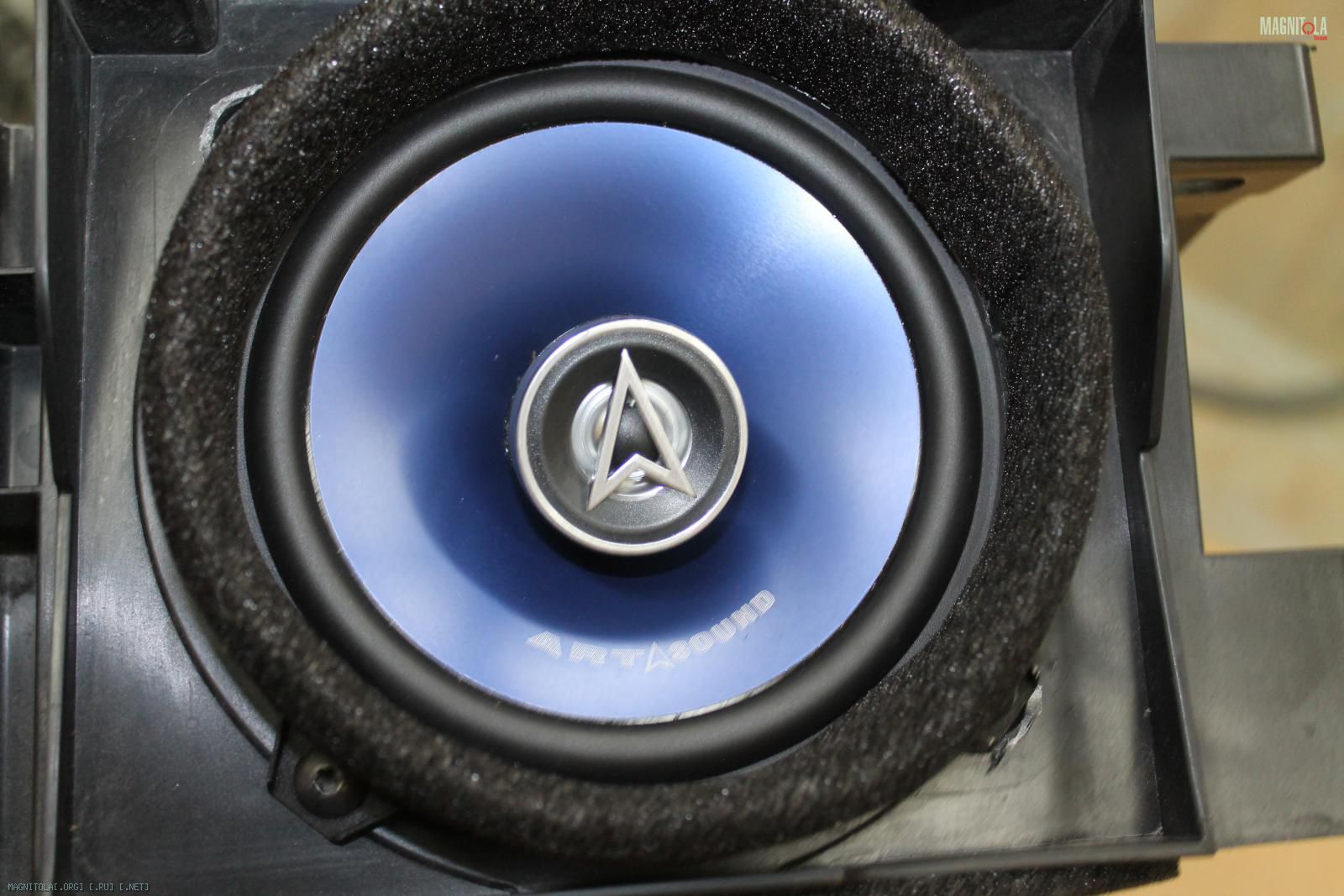

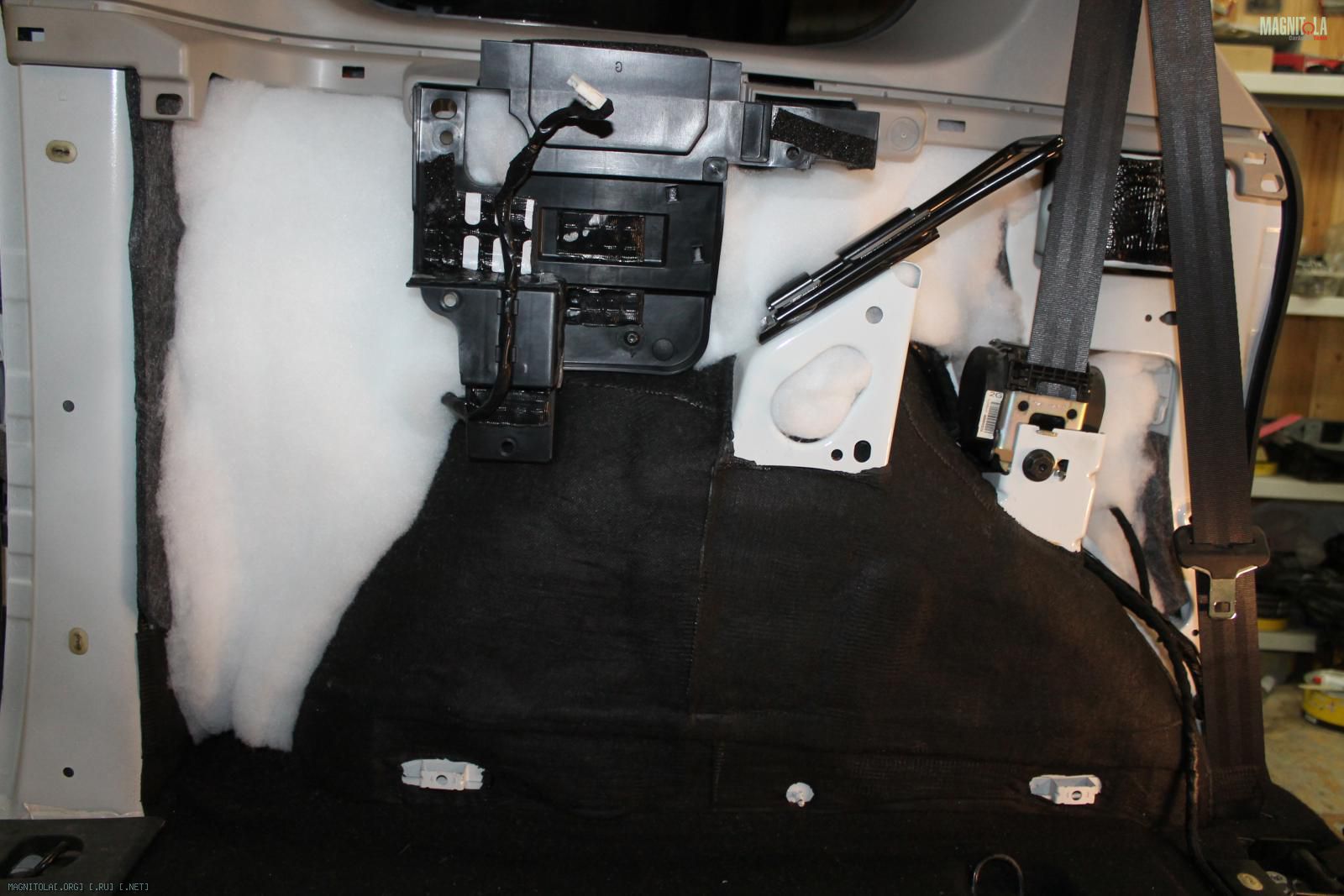

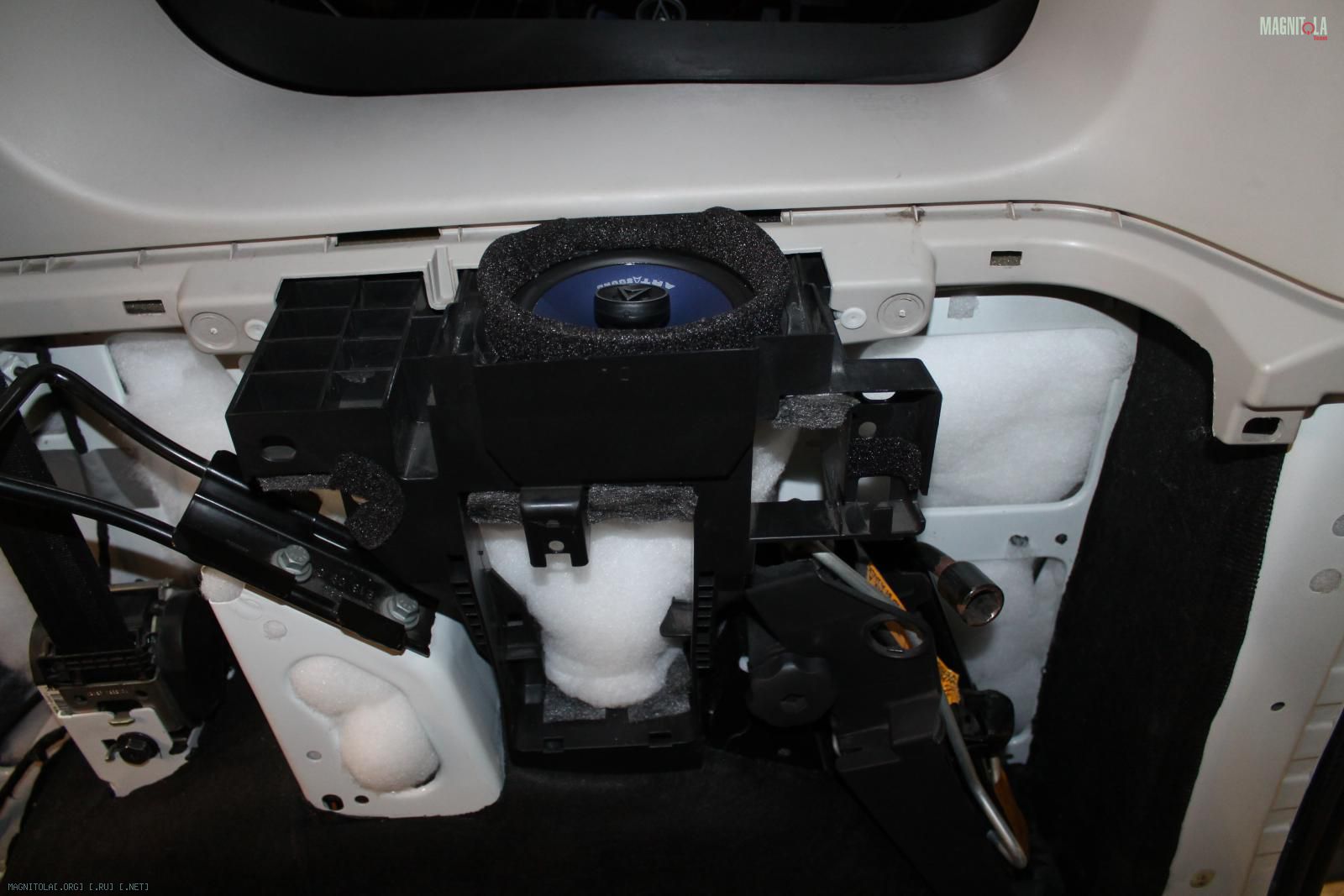

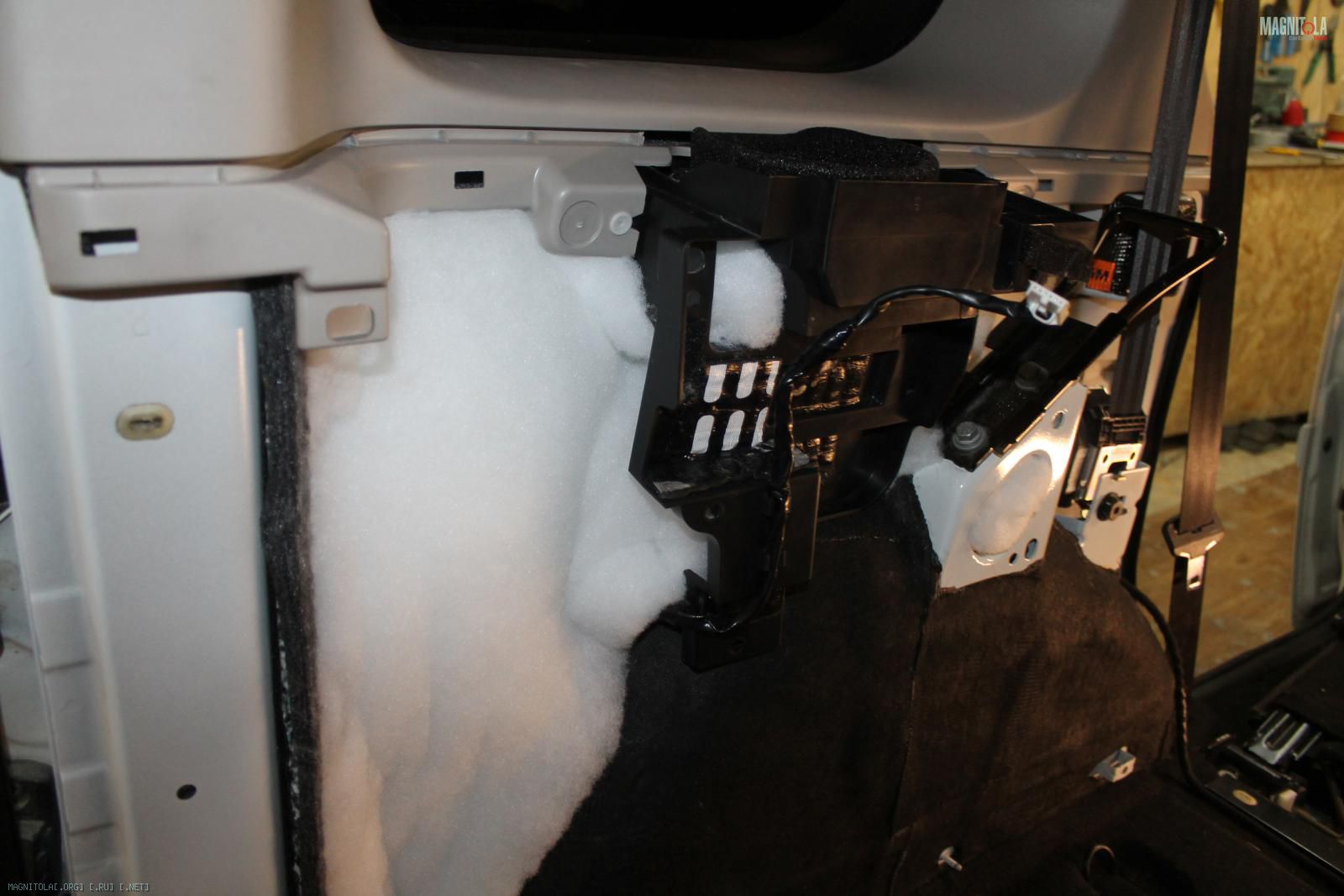

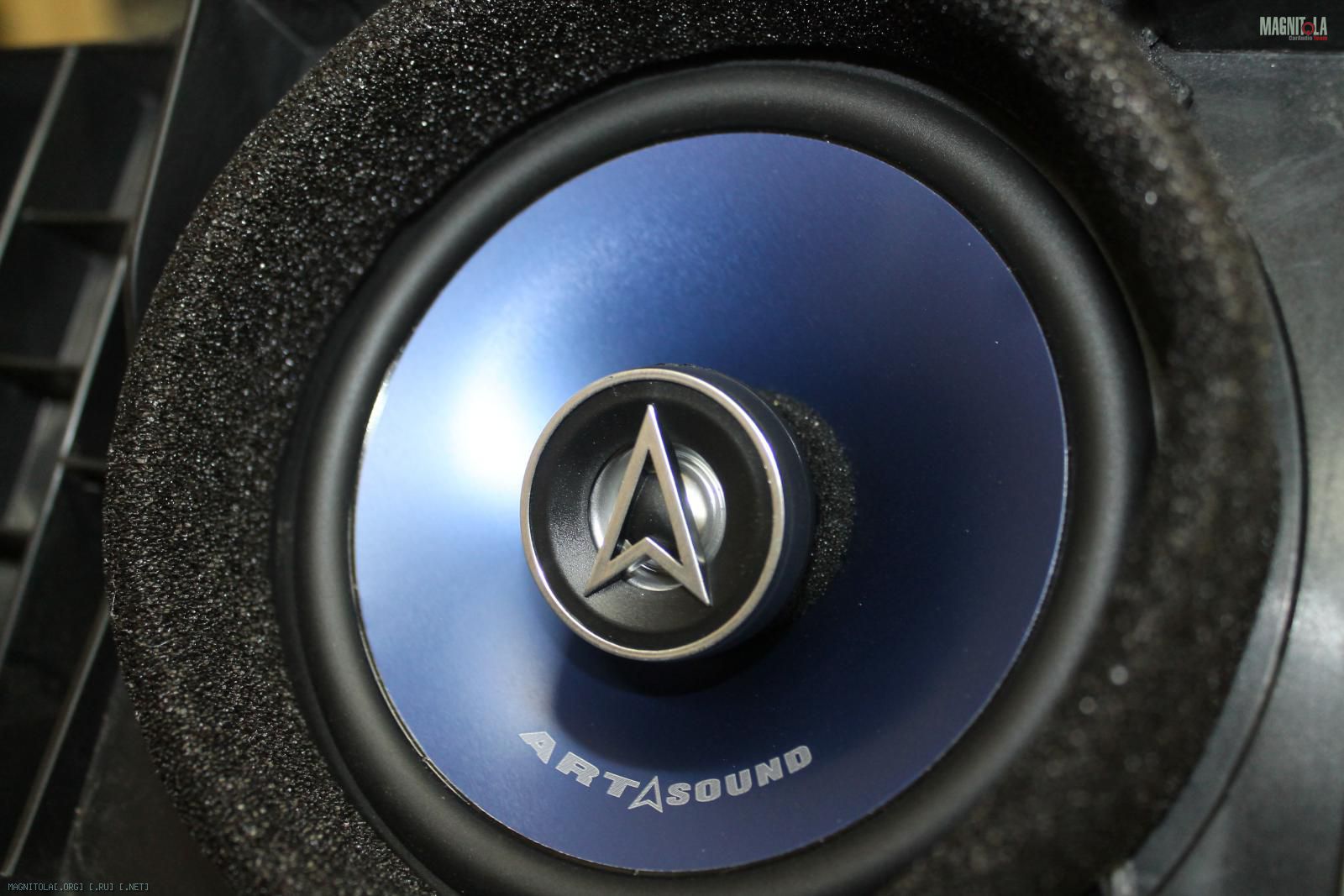

Устанавливаем тыл, для подзвучки заднего ряда.
Дополнительно проходимся шумопоглотителем.

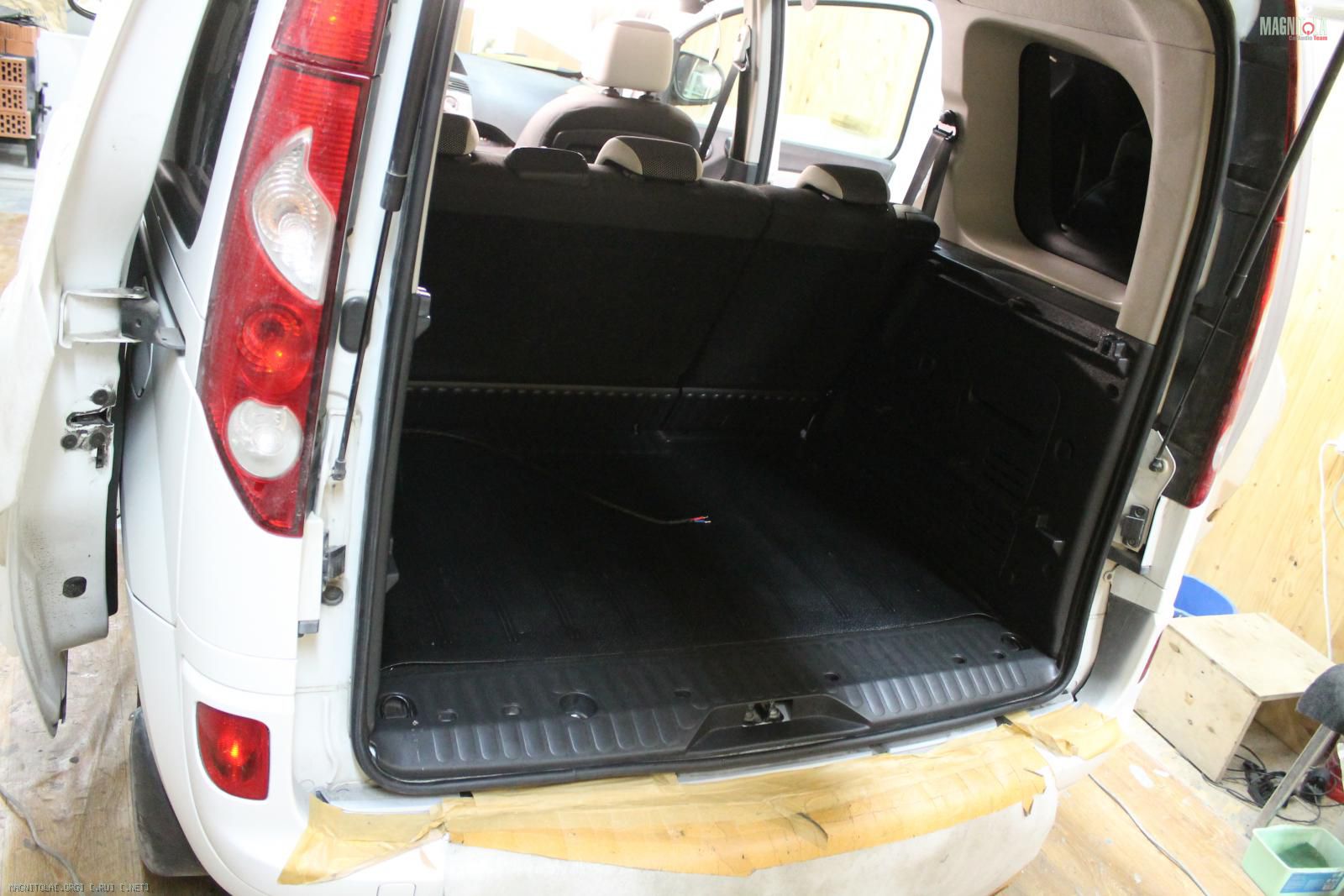

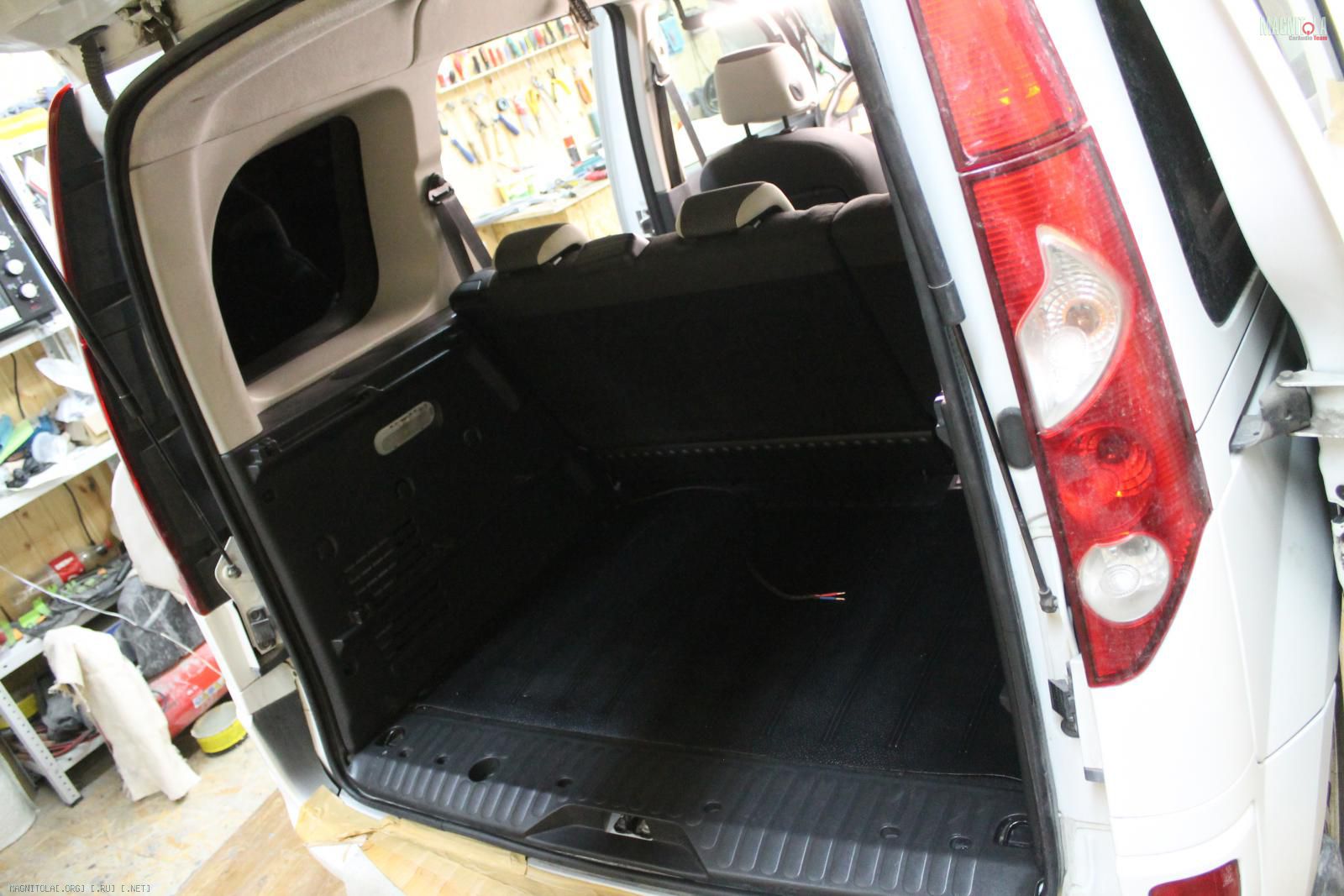

Собираем багажник.
Вложение 1281939Вложение 1281941Вложение 1281943Вложение 1281945Вложение 1281947Вложение 1281949Вложение 1281951Вложение 1281953

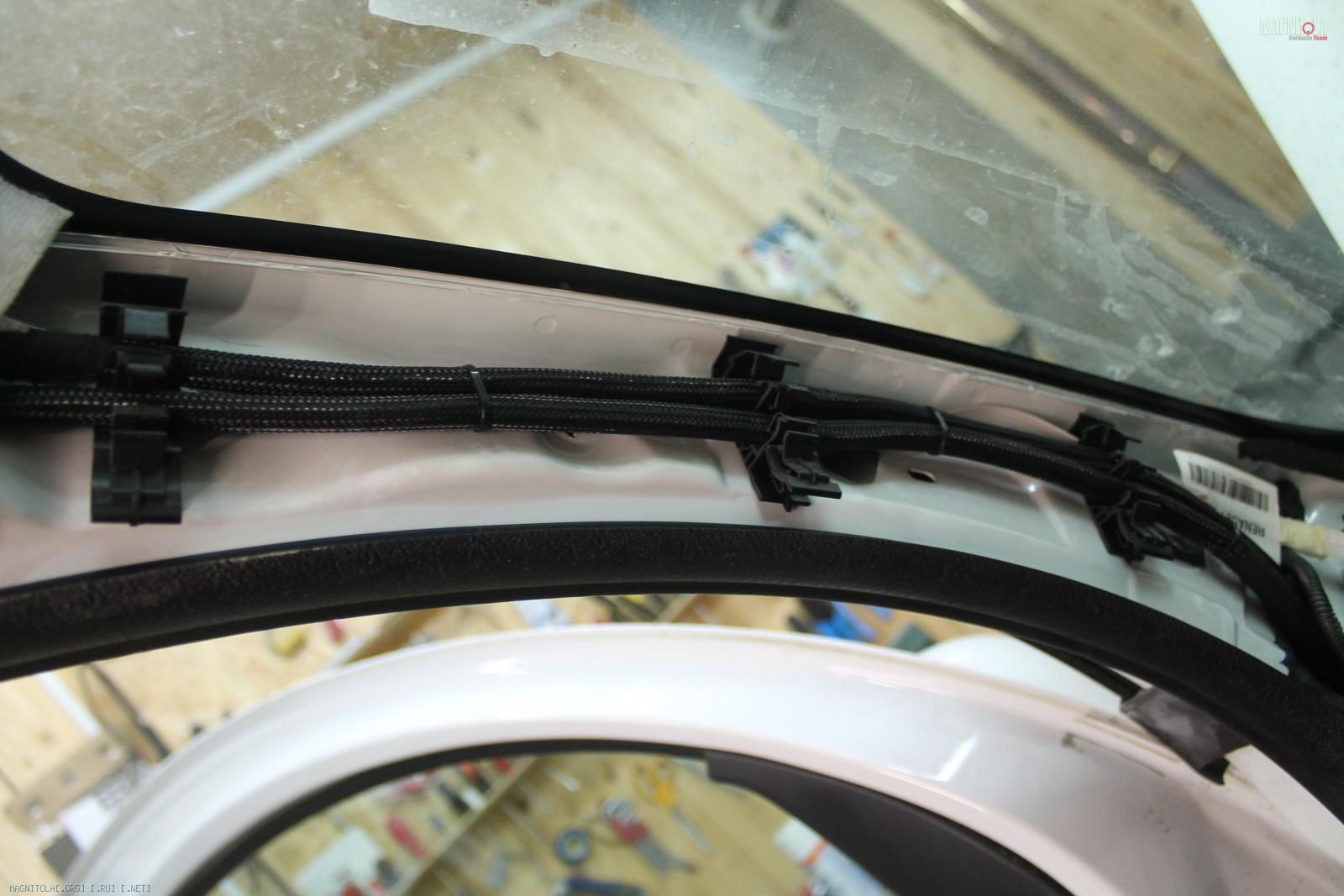

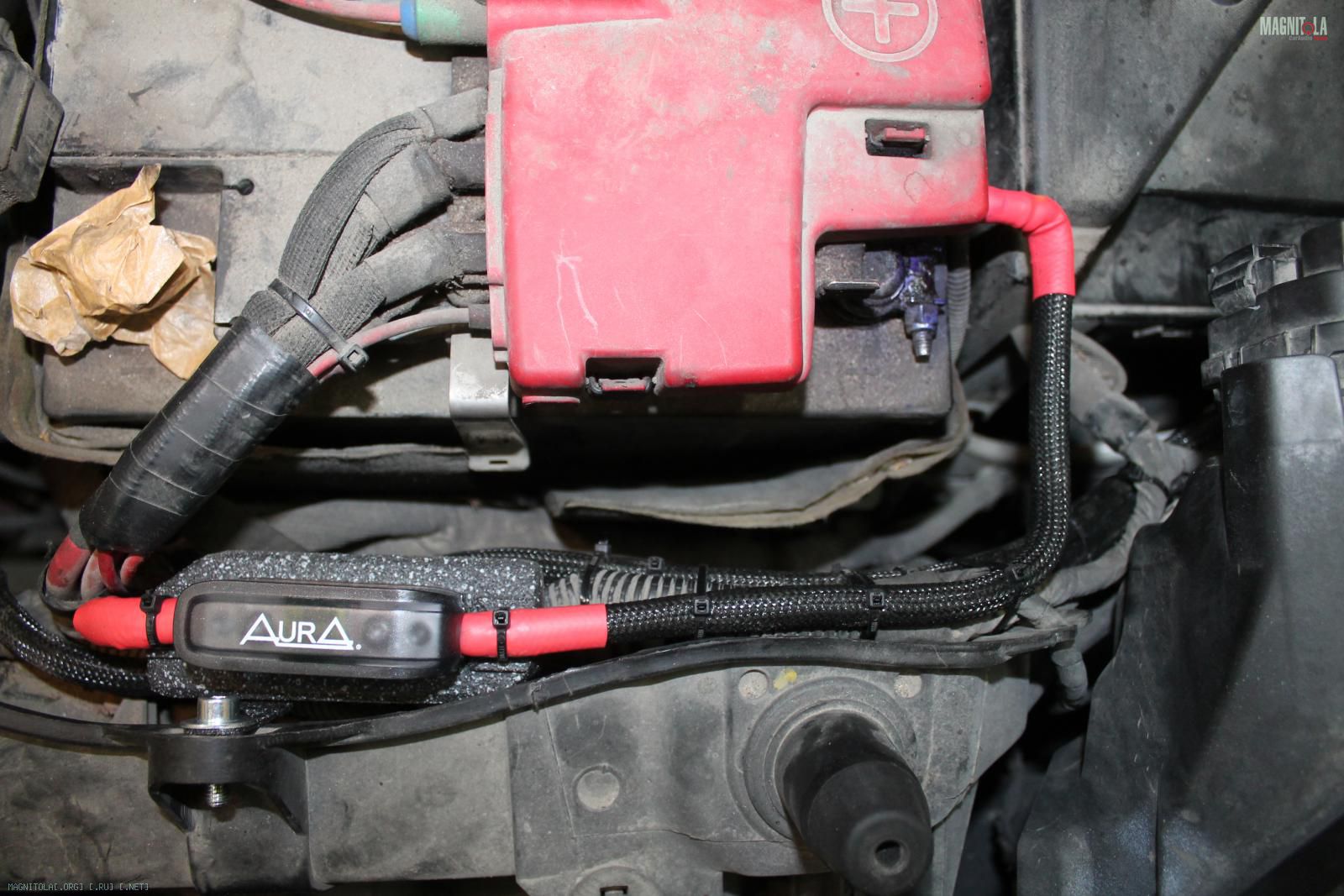

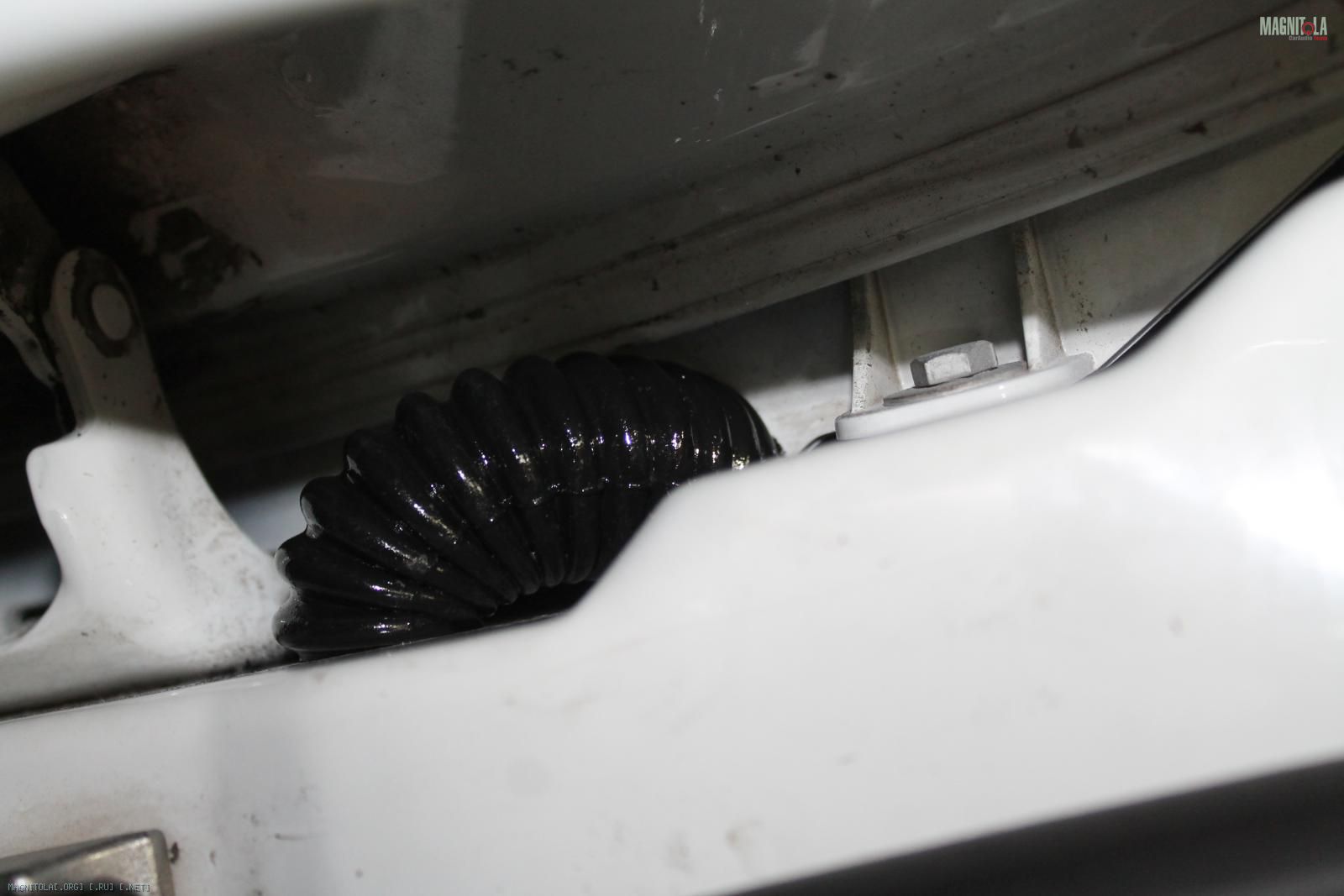

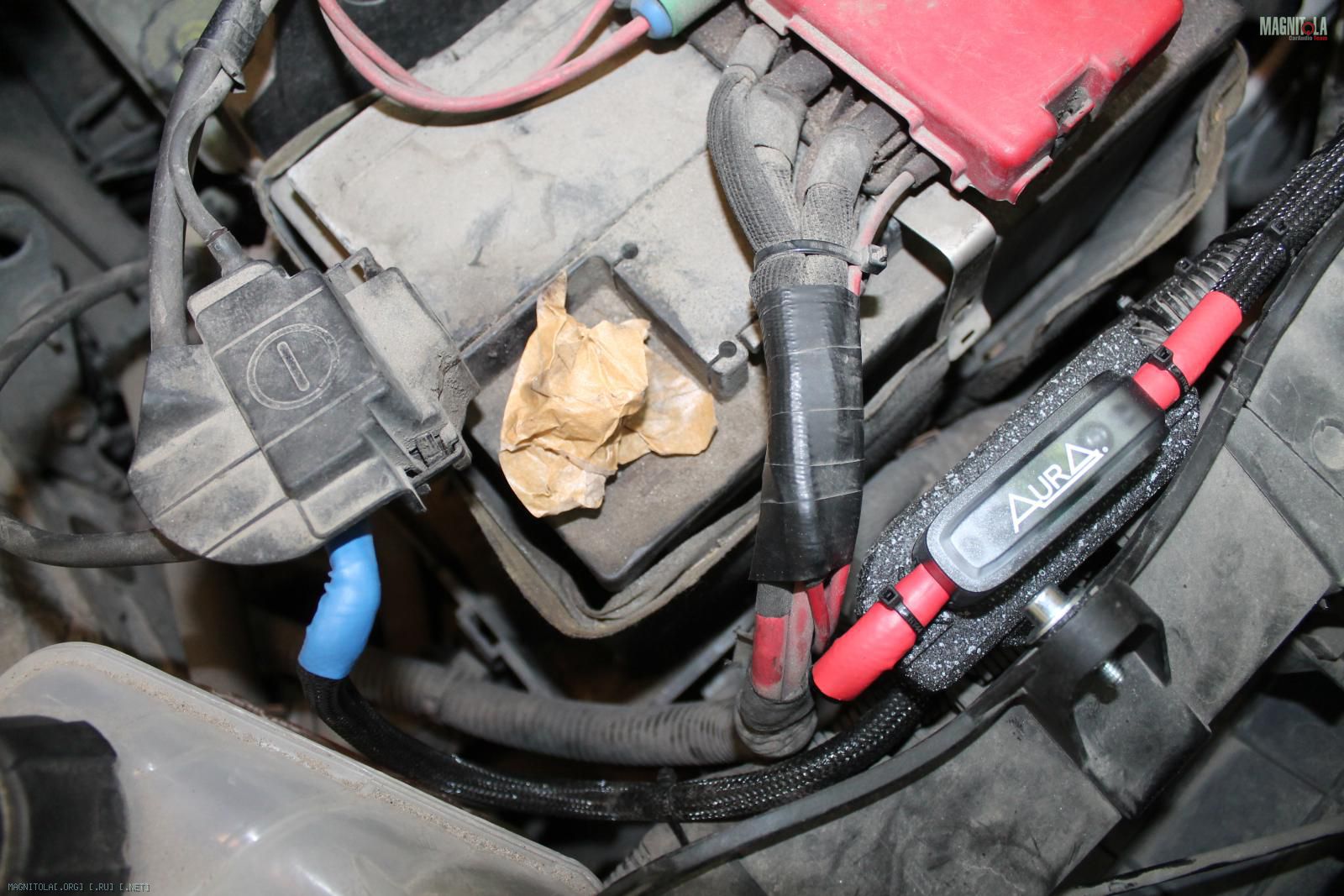

Протяжка, закрепление силовой проводки.
Вложение 1281955Вложение 1281957Вложение 1281959Вложение 1281961Вложение 1281963Вложение 1281965

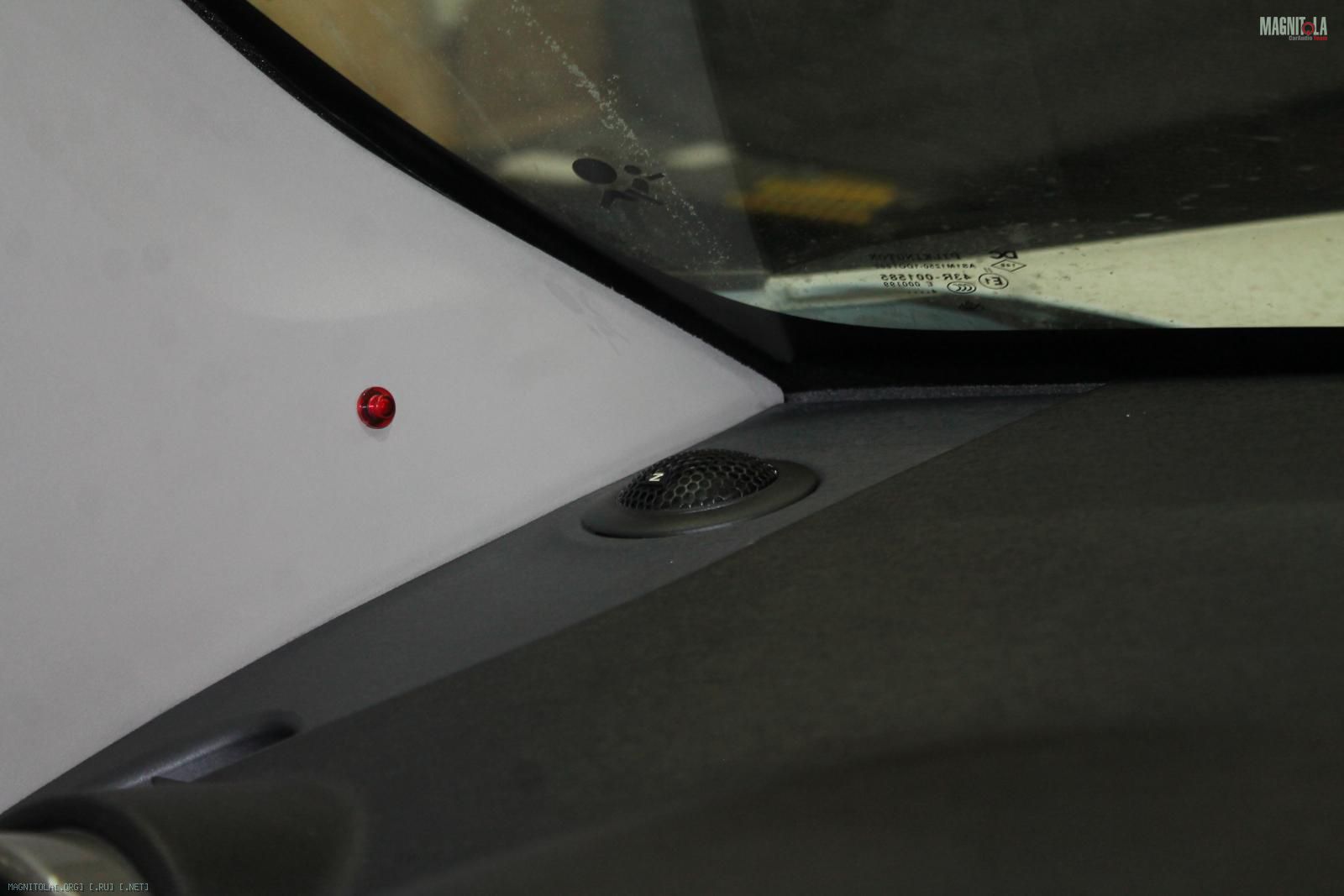

ВЧ на отражение, в штатные заглушки.
ИК- приемник для беспроводного пульта процессора.

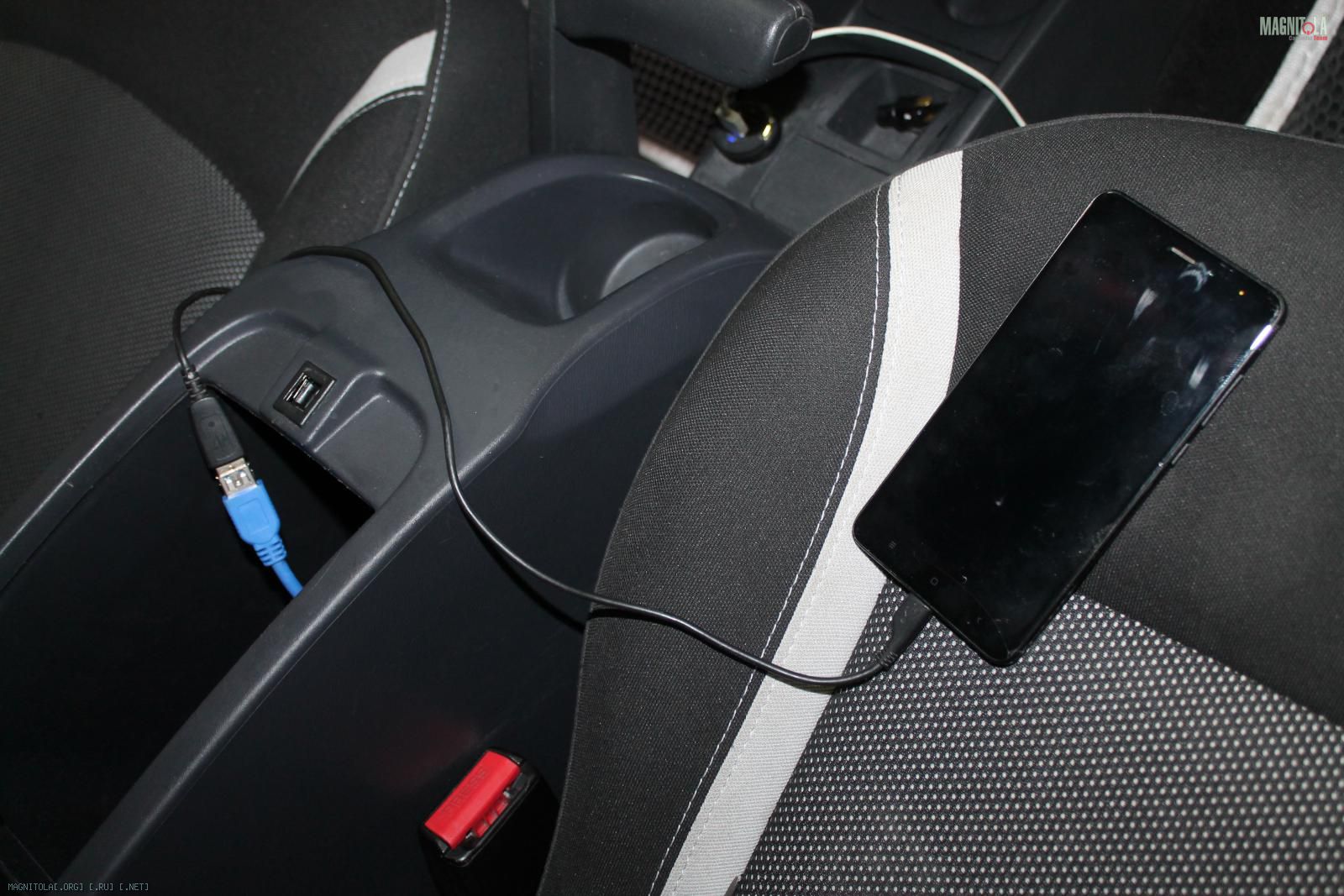

Основной источник смартфон по юсб.

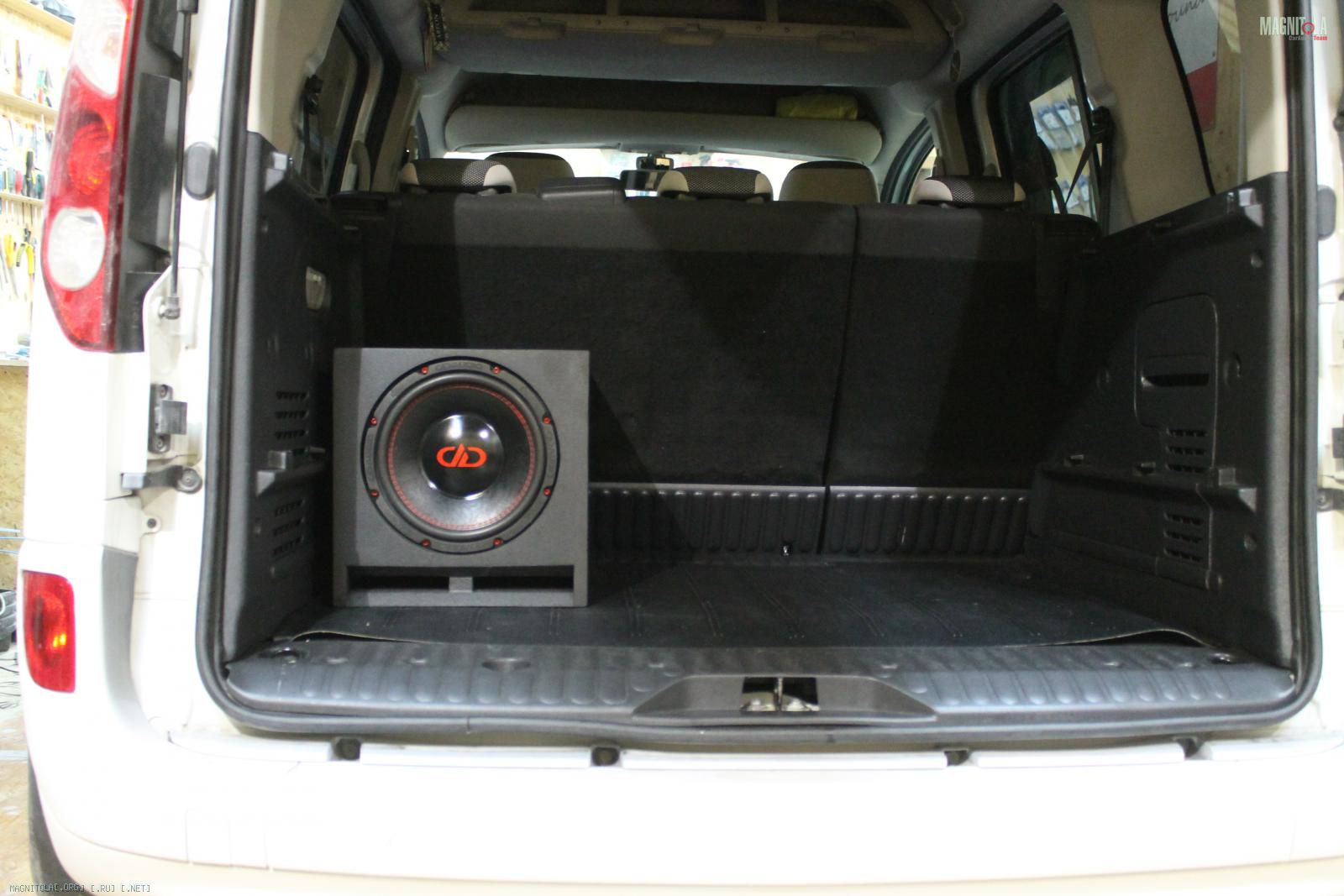

Саб 10" в ФИ.
Настройка системы.

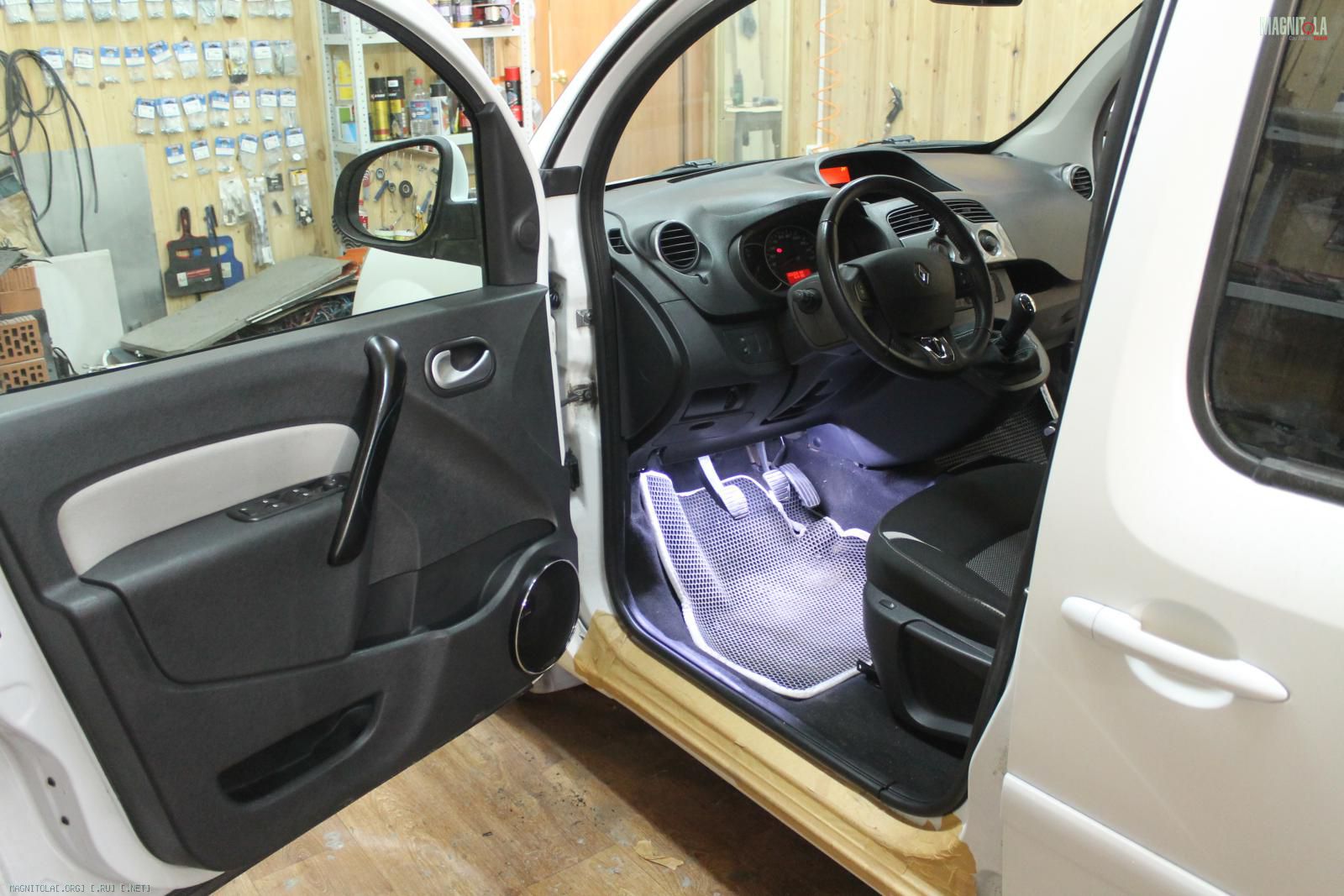

Итог.
Вложение 1281967Вложение 1281969Вложение 1281971Вложение 1281973Вложение 1281975Вложение 1281977Вложение 1281979
