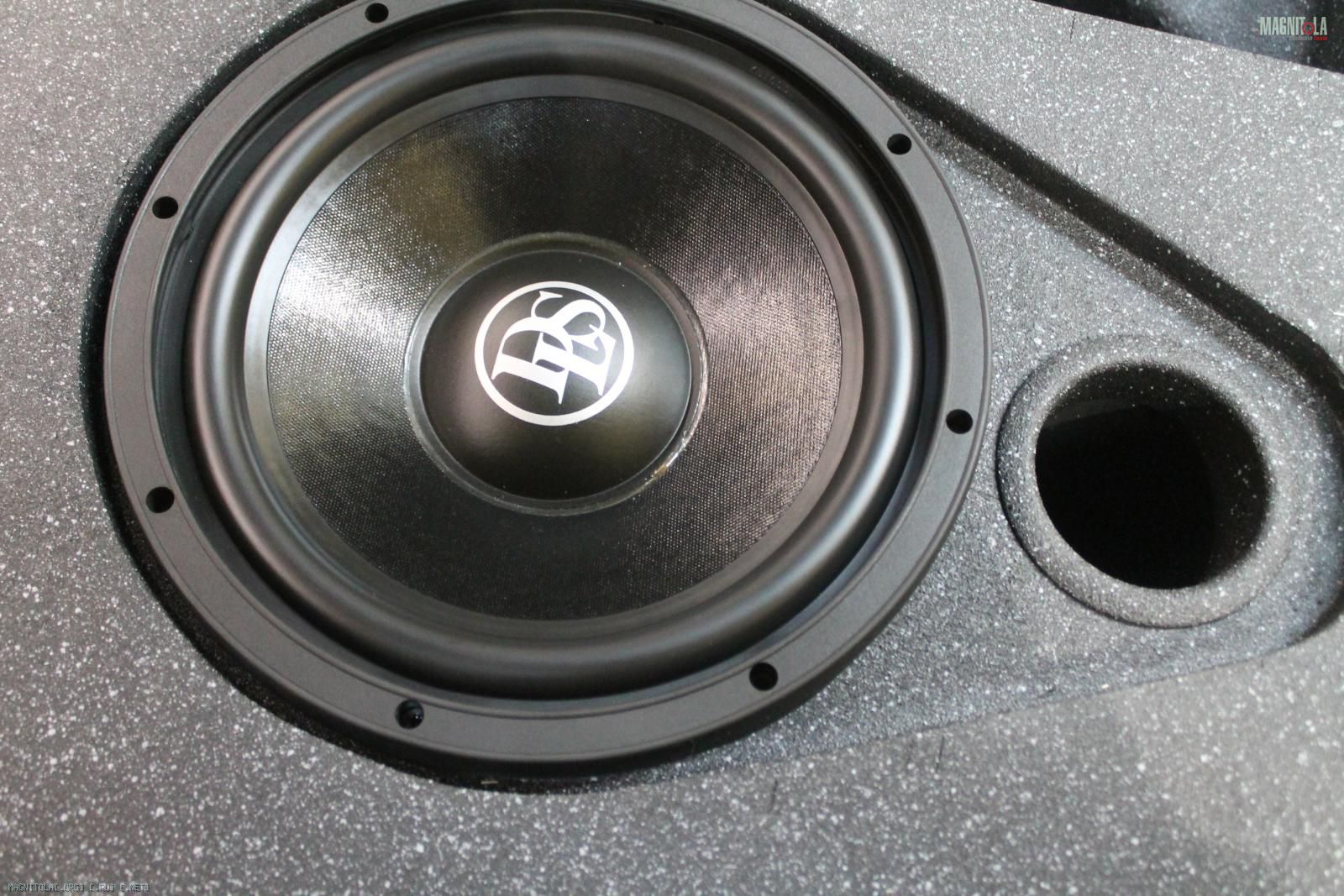

Изготовление корпусов для сабвуферов, фальшпанелей

Audi RS2

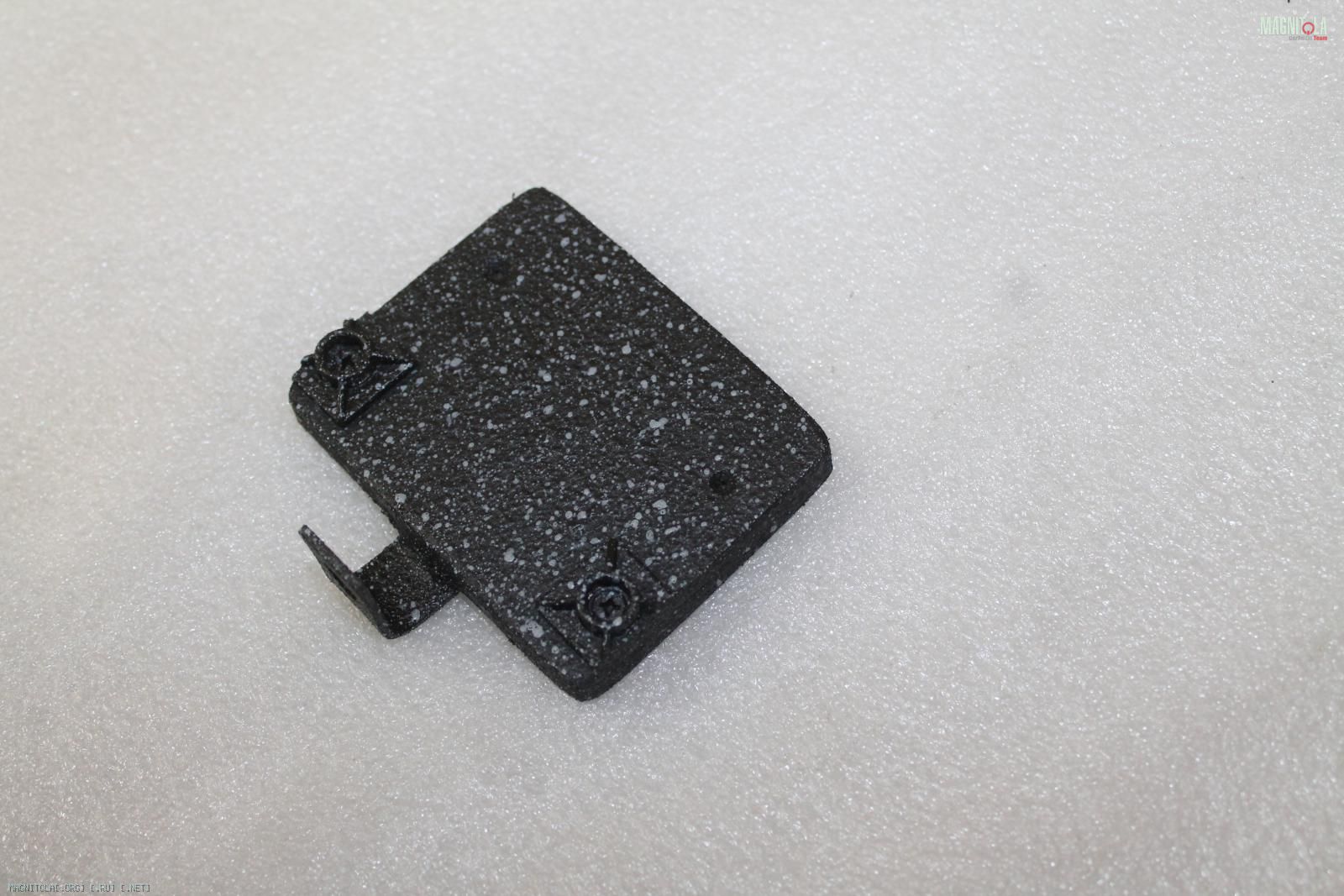

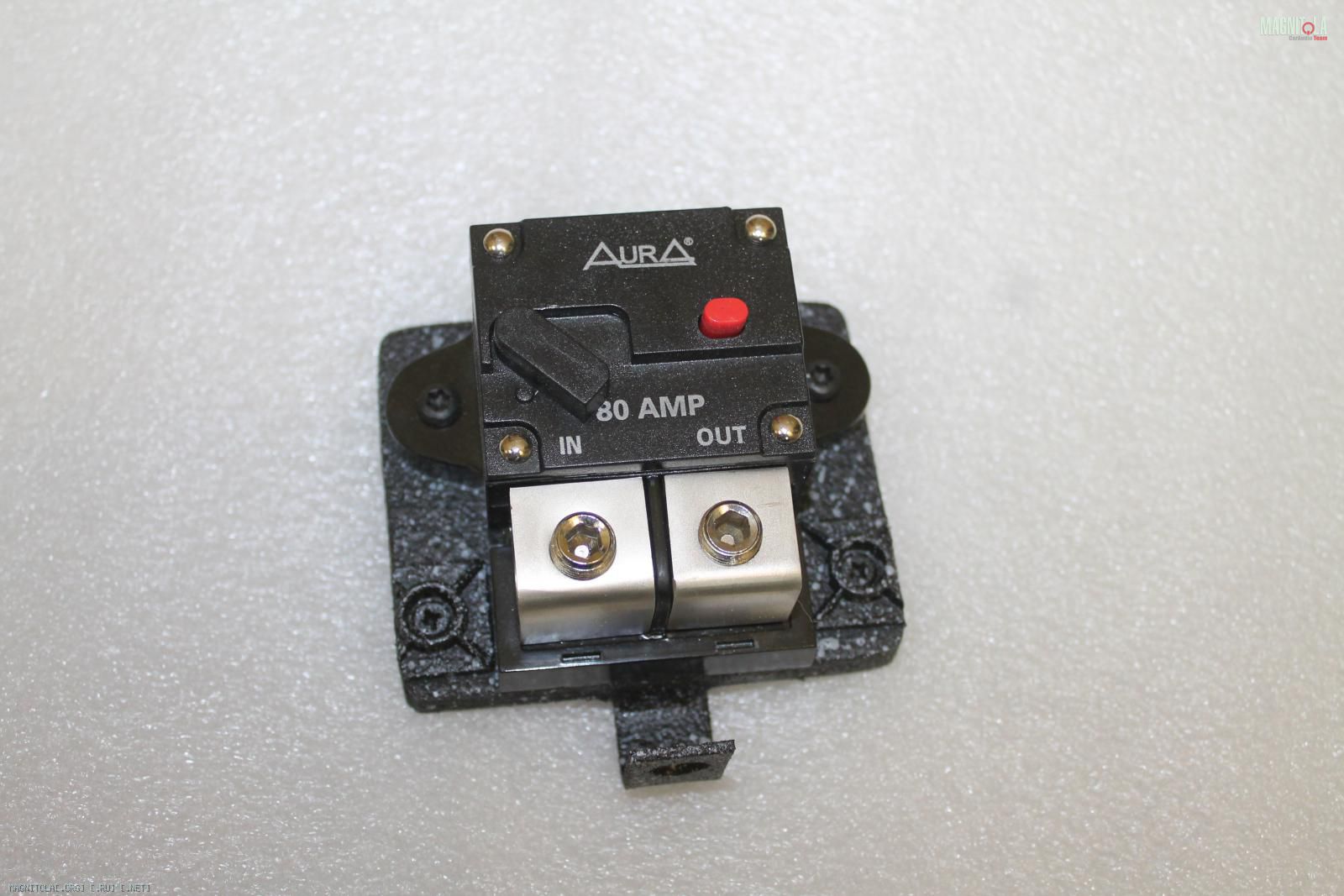

Изготавливаем/красим полочку под предохранитель.

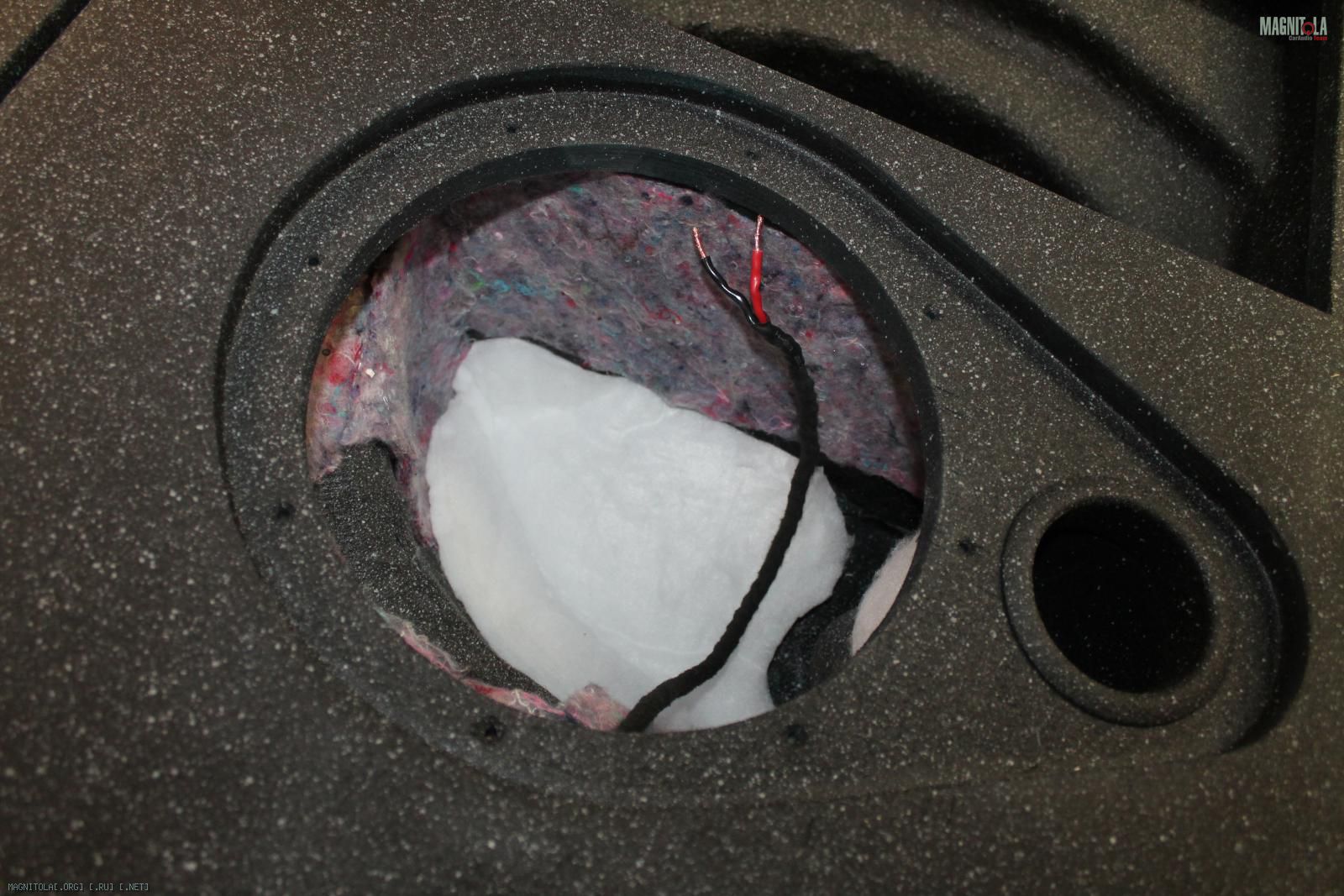

Акустическое демпфирование корпуса.
Винты под торкс.

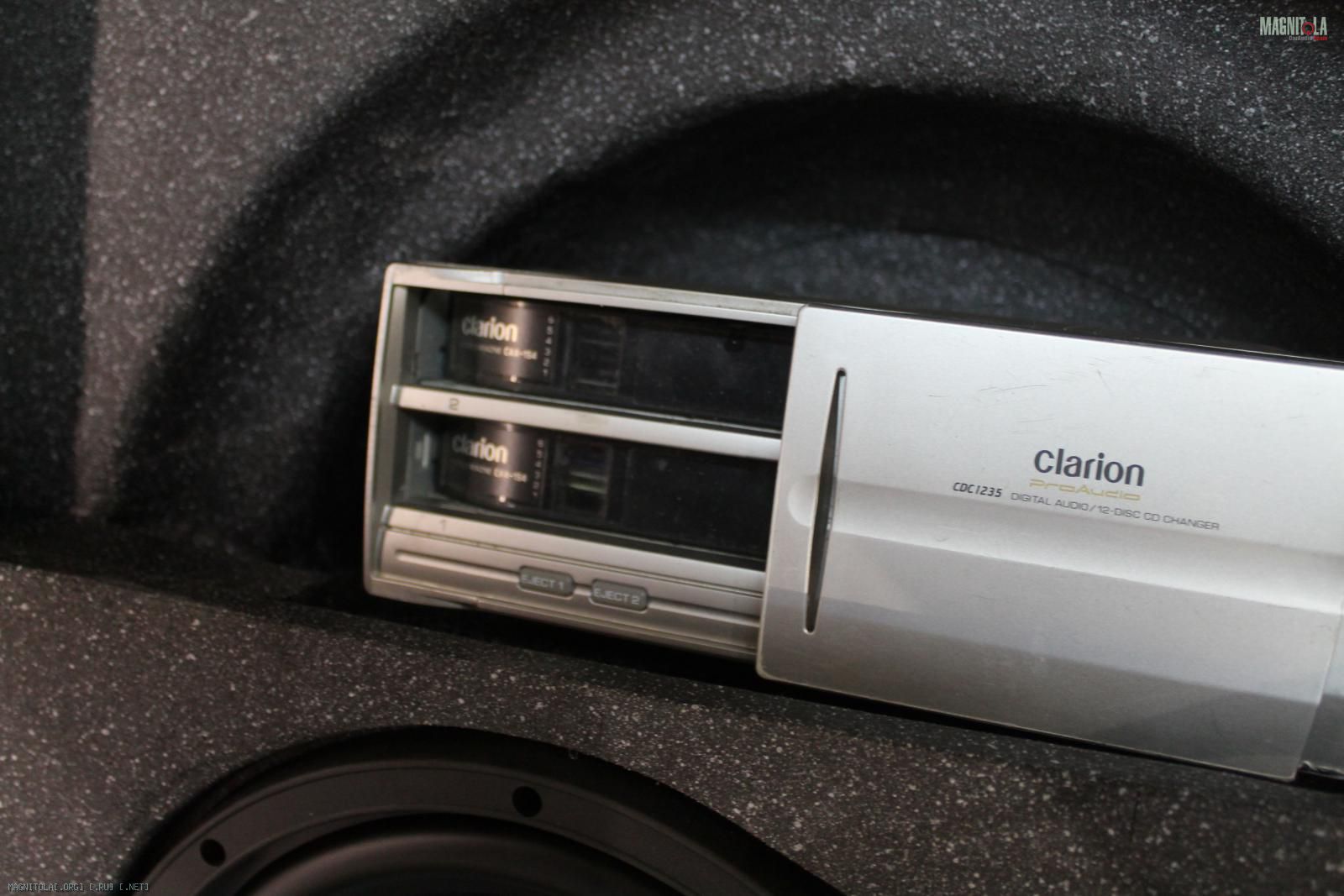

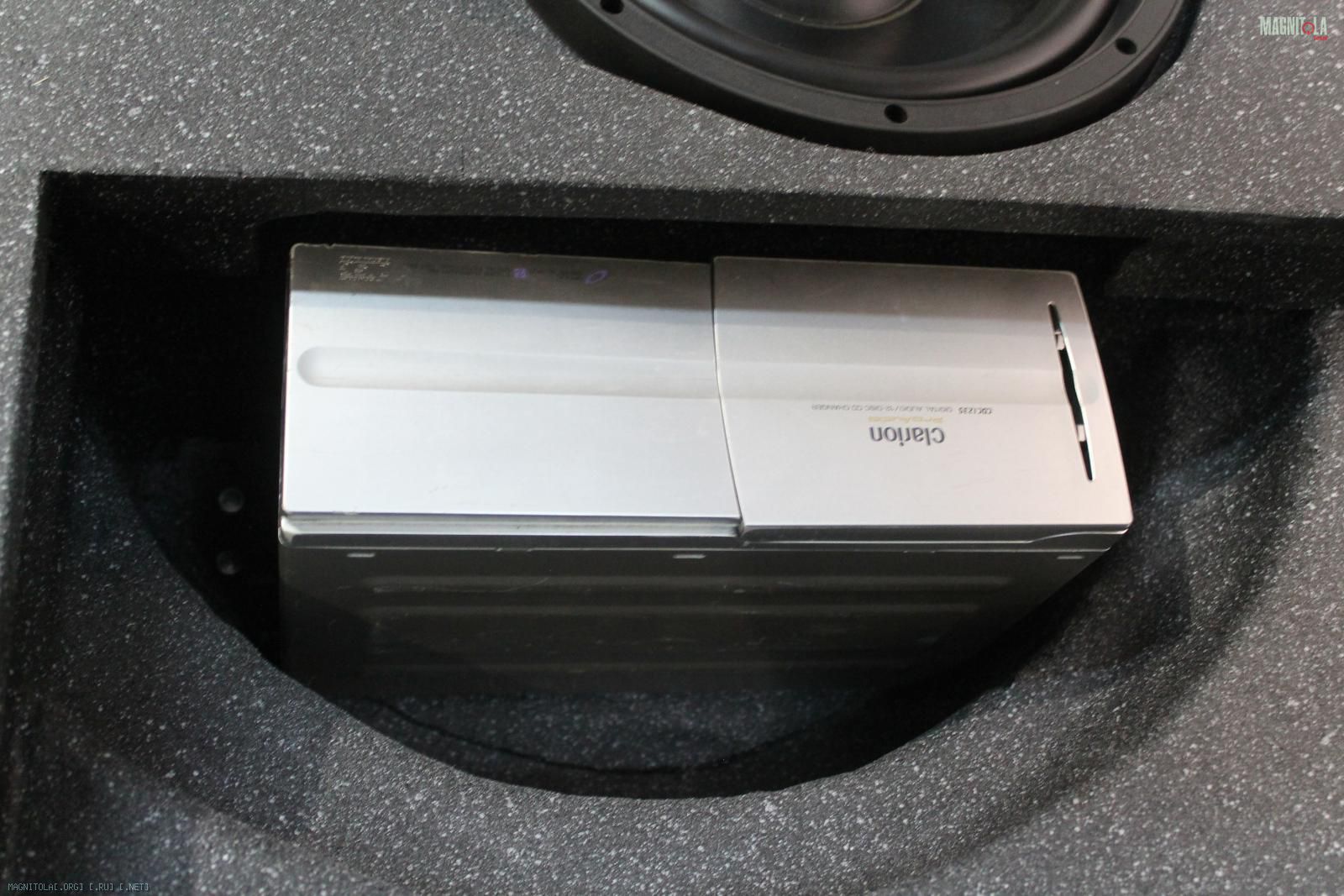

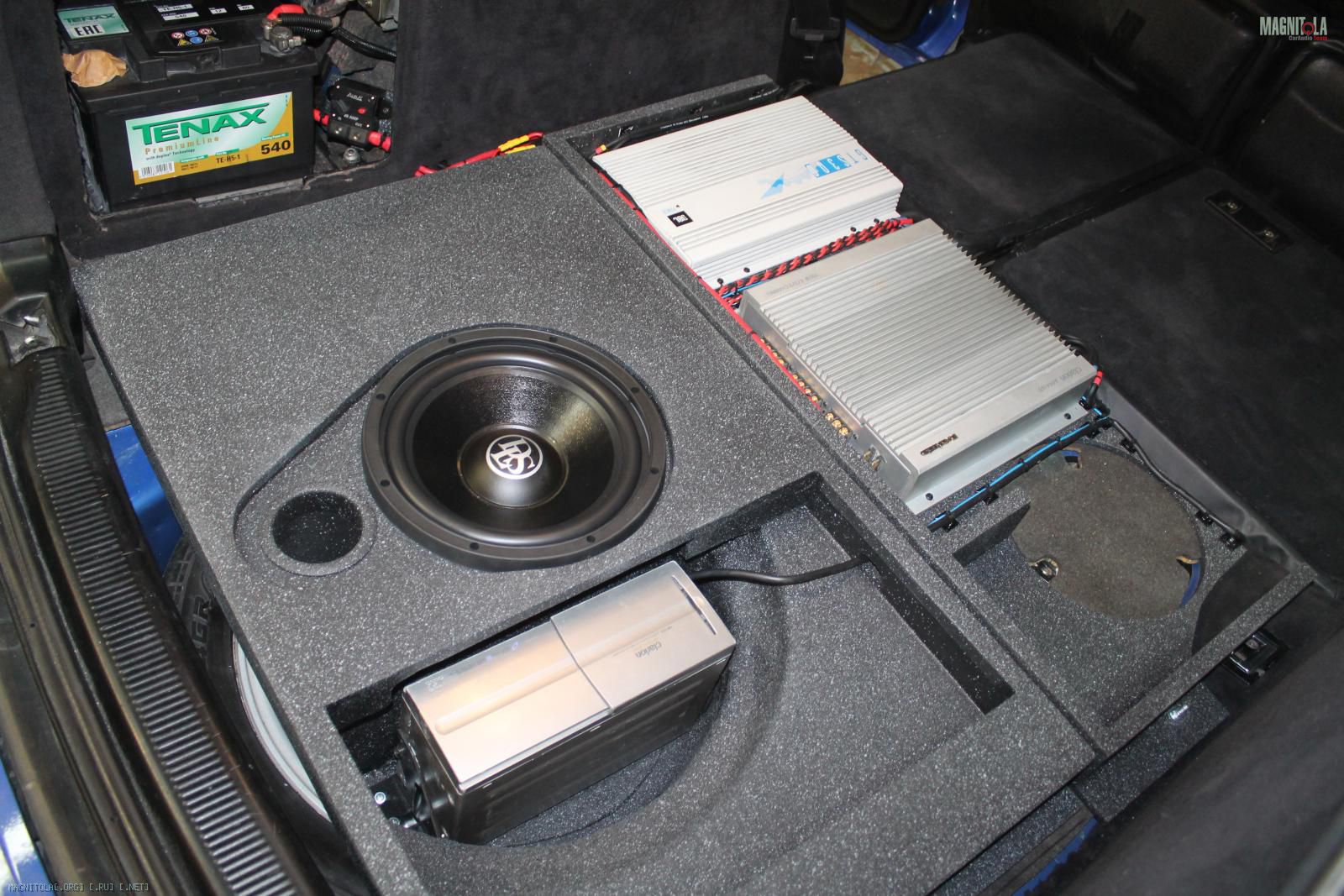

Размещение СД-чейнджера.
Вложение 1279511Вложение 1279513Вложение 1279515Вложение 1279517Вложение 1279519Вложение 1279521Вложение 1279523Вложение 1279525Вложение 1279527Вложение 1279529

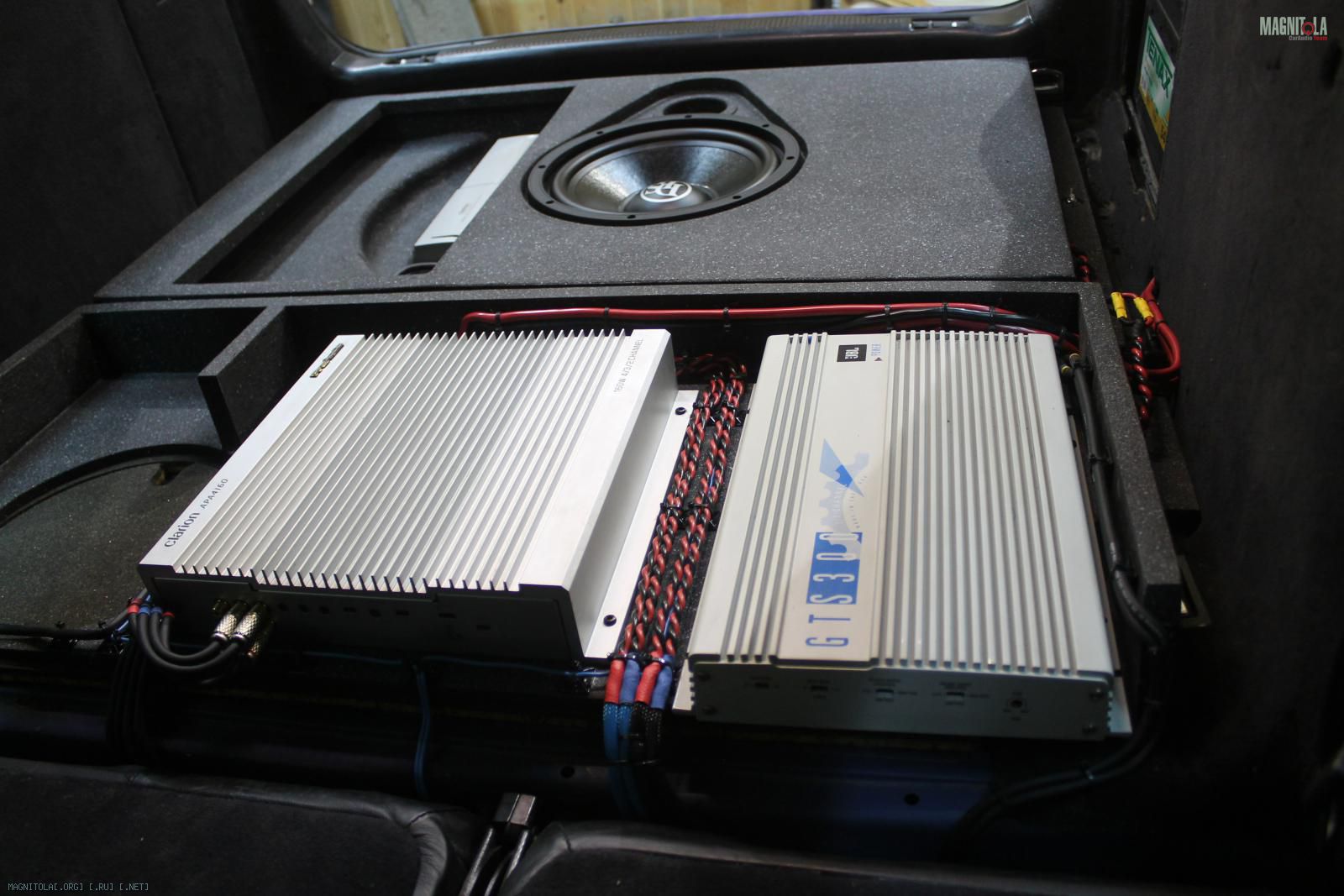

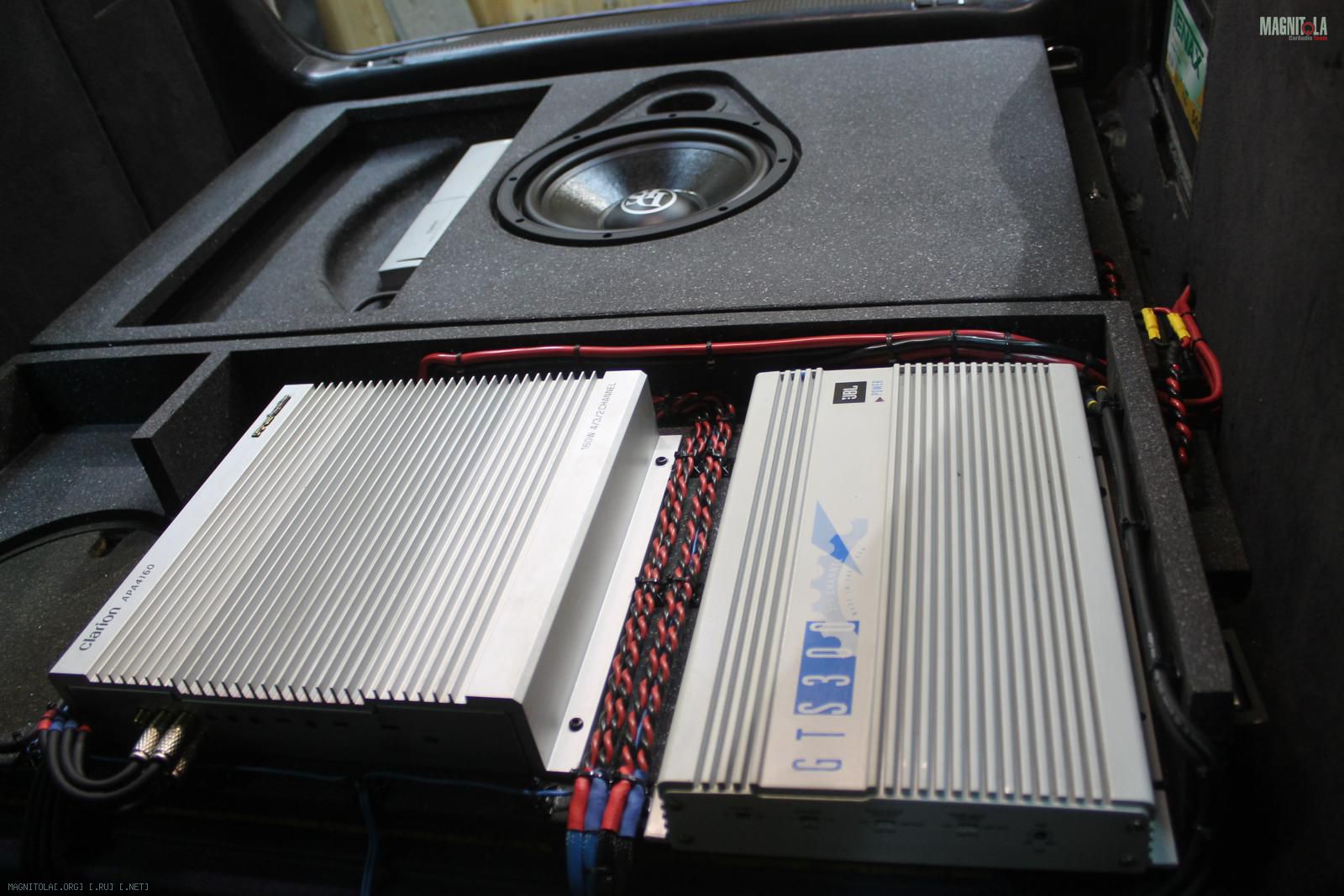

Размещение компонентов...

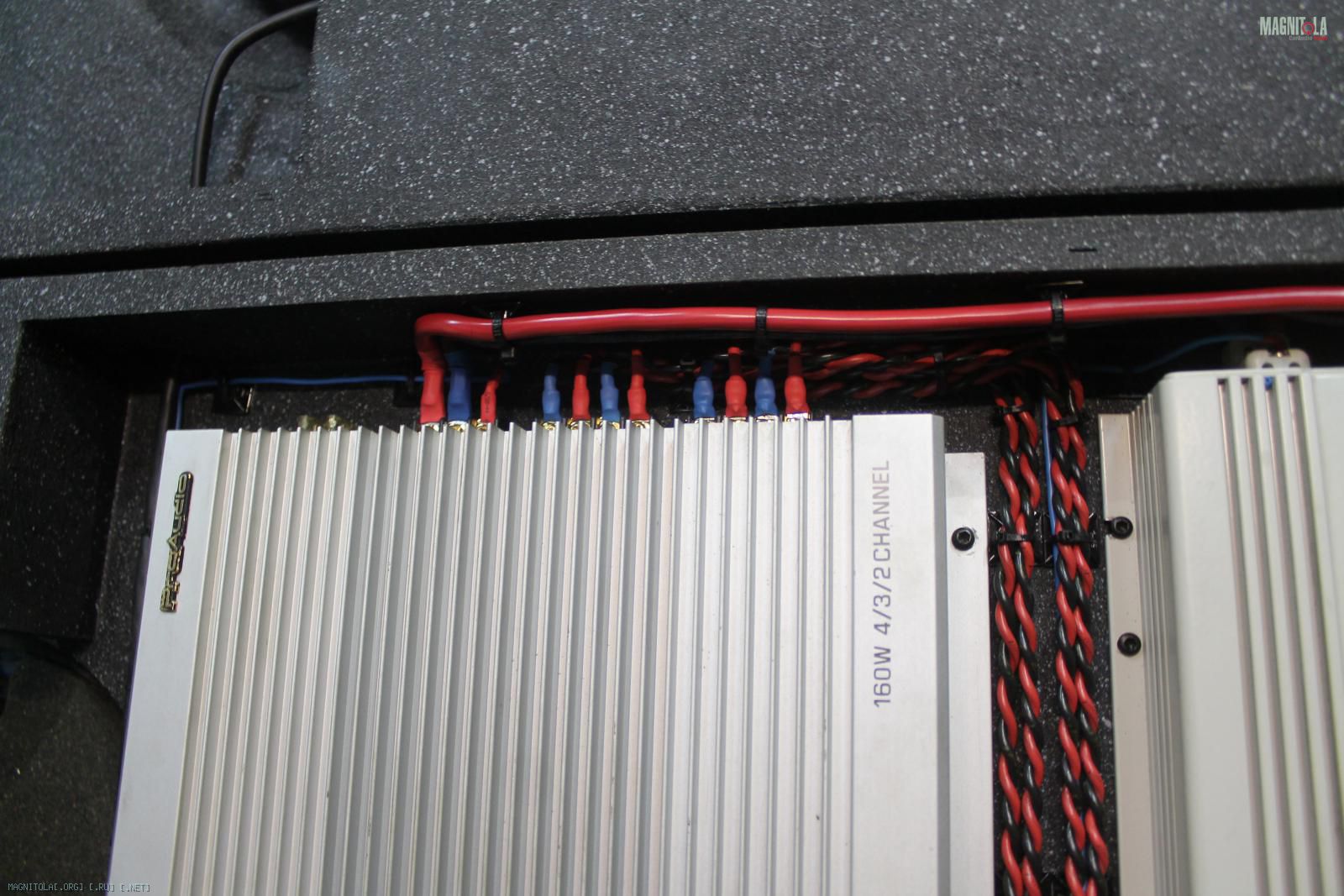

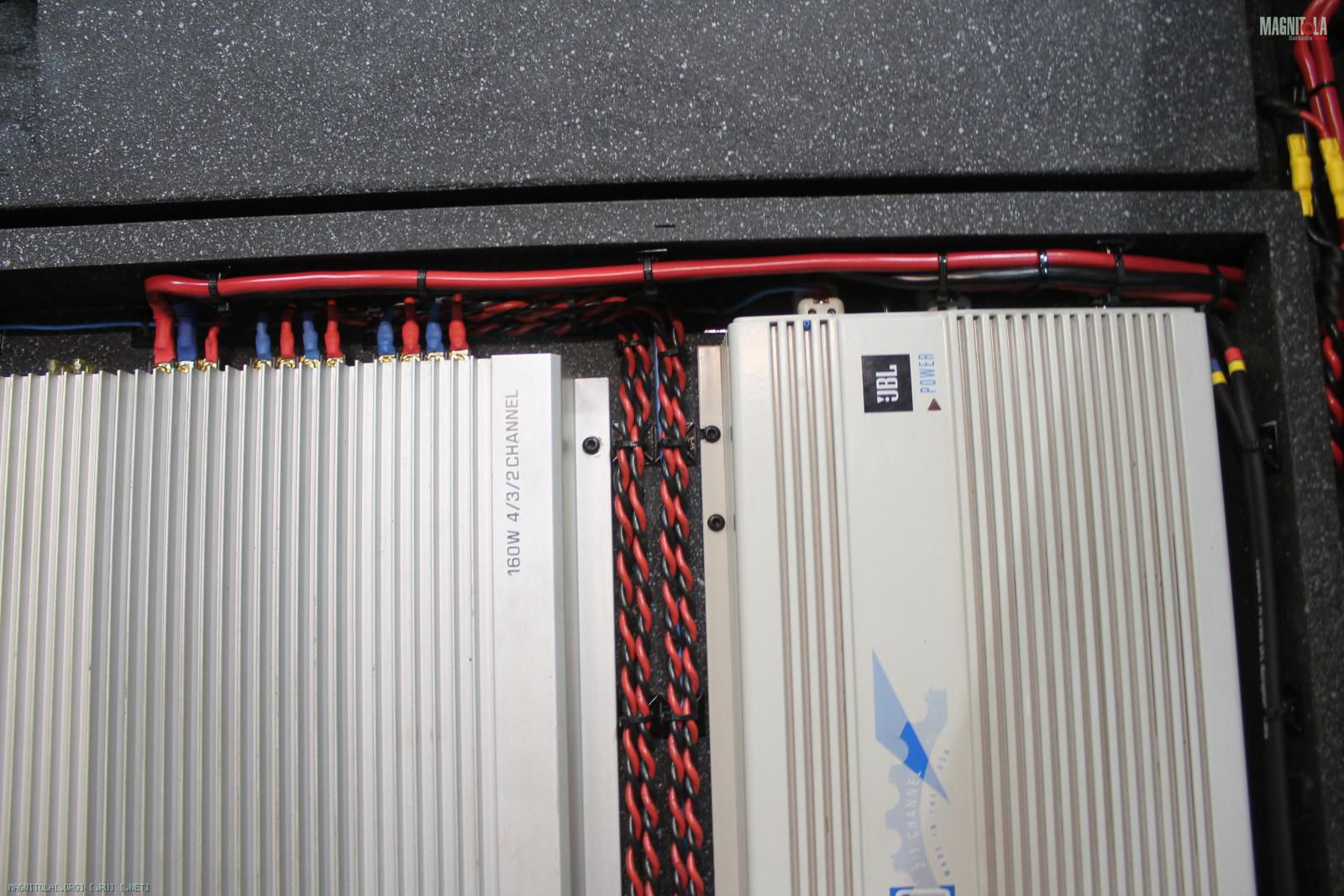

Закрепление/коммутация проводки....
Запуск системы, настройка...
Вложение 1279531Вложение 1279533Вложение 1279535Вложение 1279537Вложение 1279539Вложение 1279541Вложение 1279543Вложение 1279545Вложение 1279547Вложение 1279549Вложение 1279551Вложение 1279553

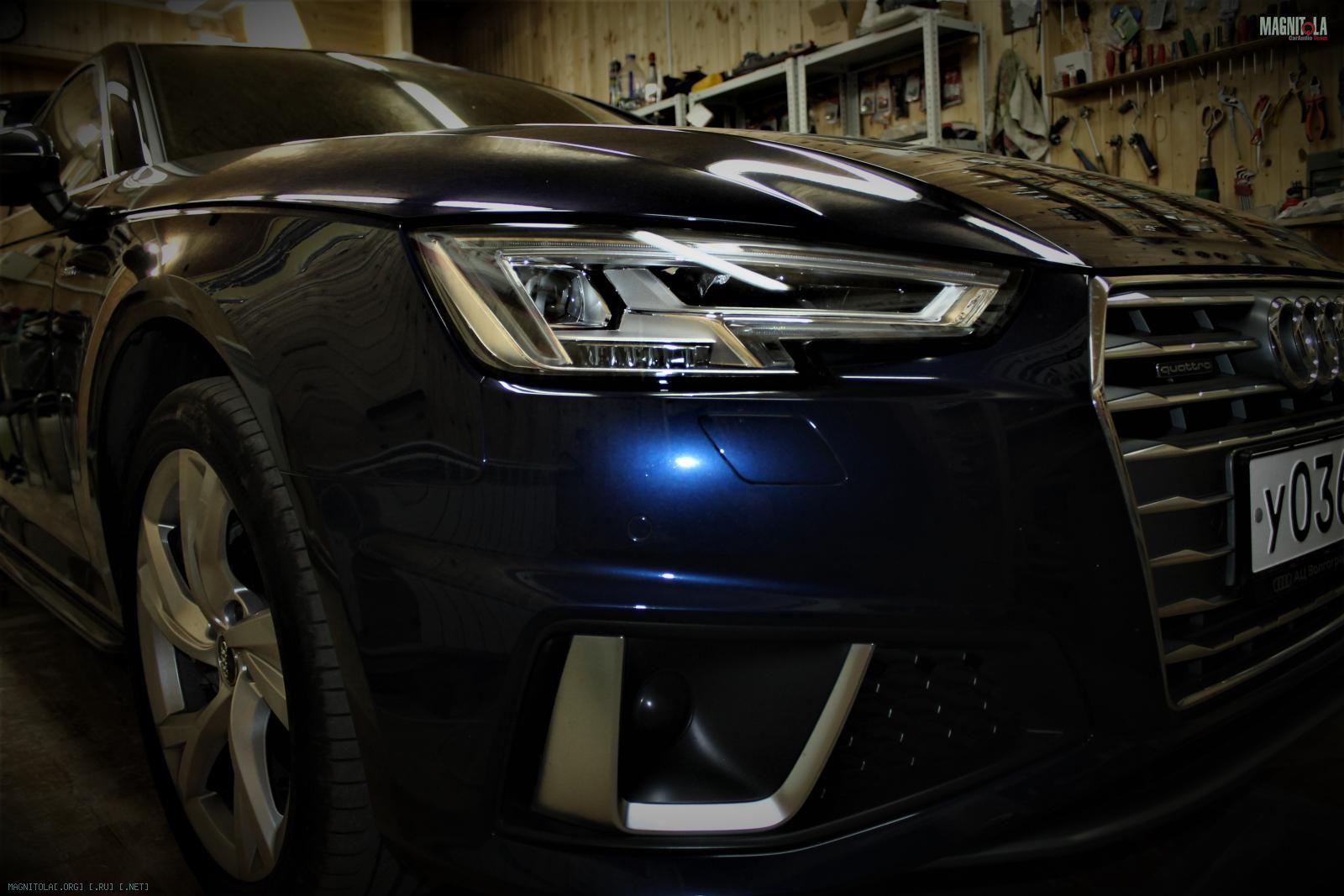

В KF-Sound Technology приехала Audi A4 2.0 40 TDI
Вложение 1279575Вложение 1279577

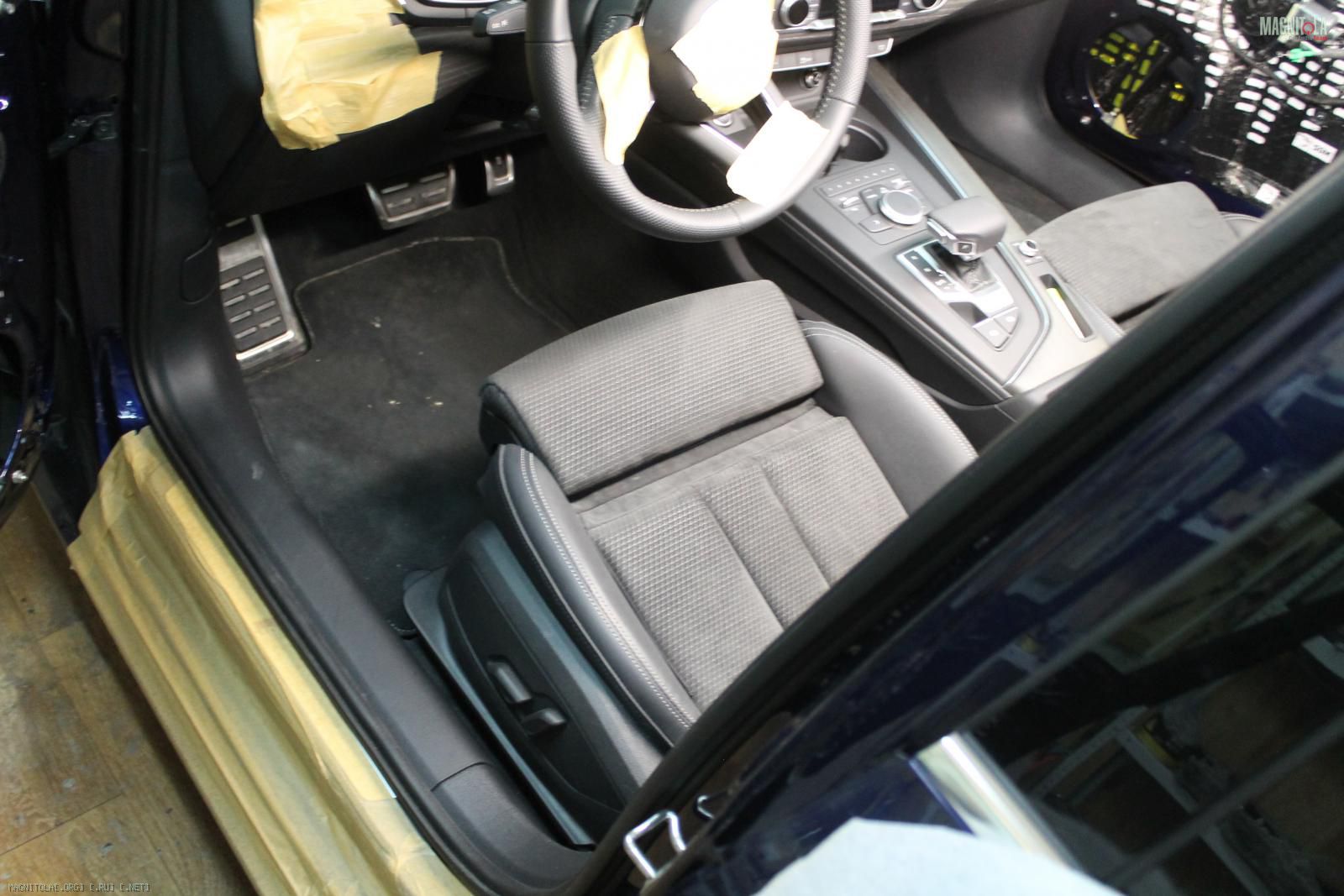

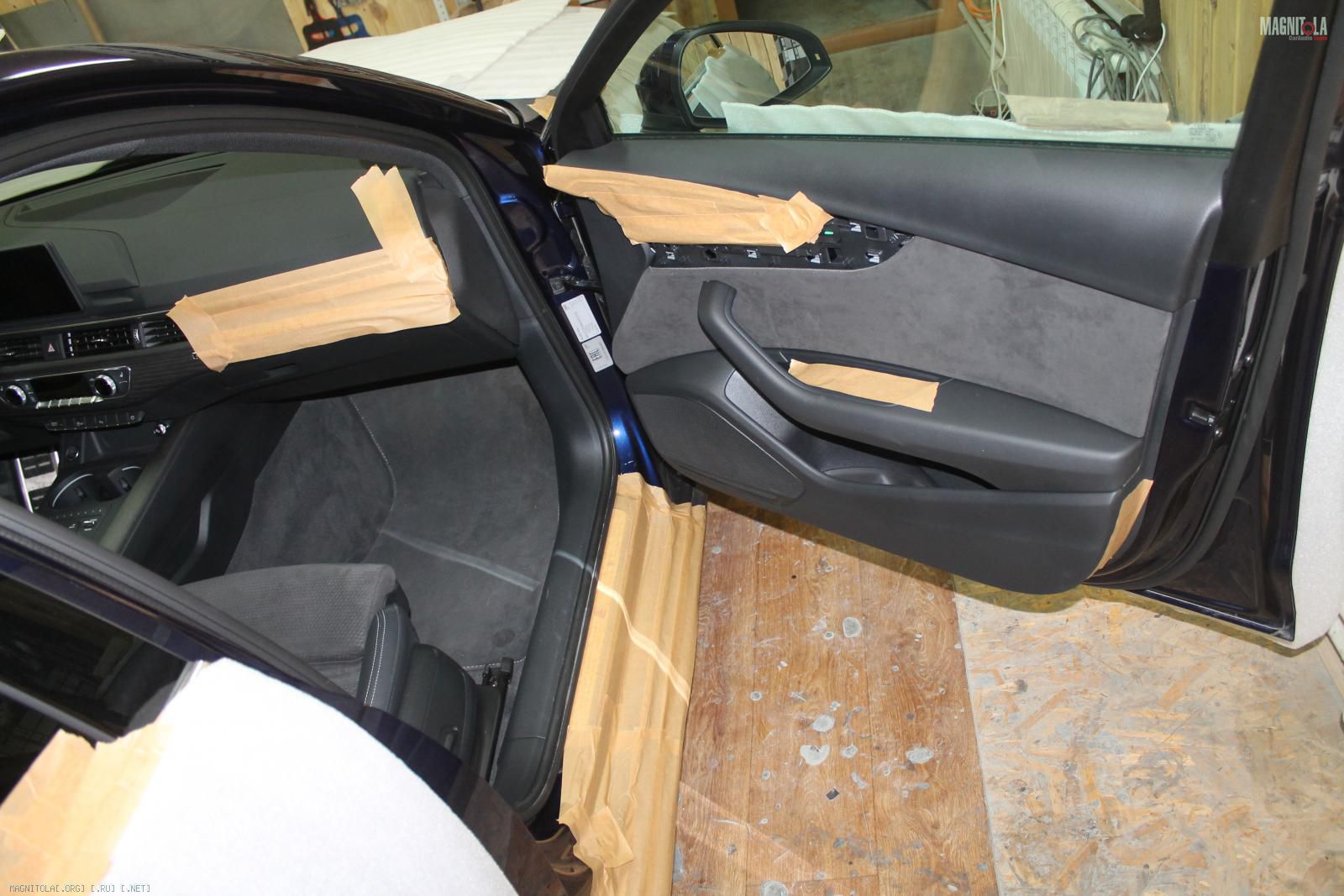

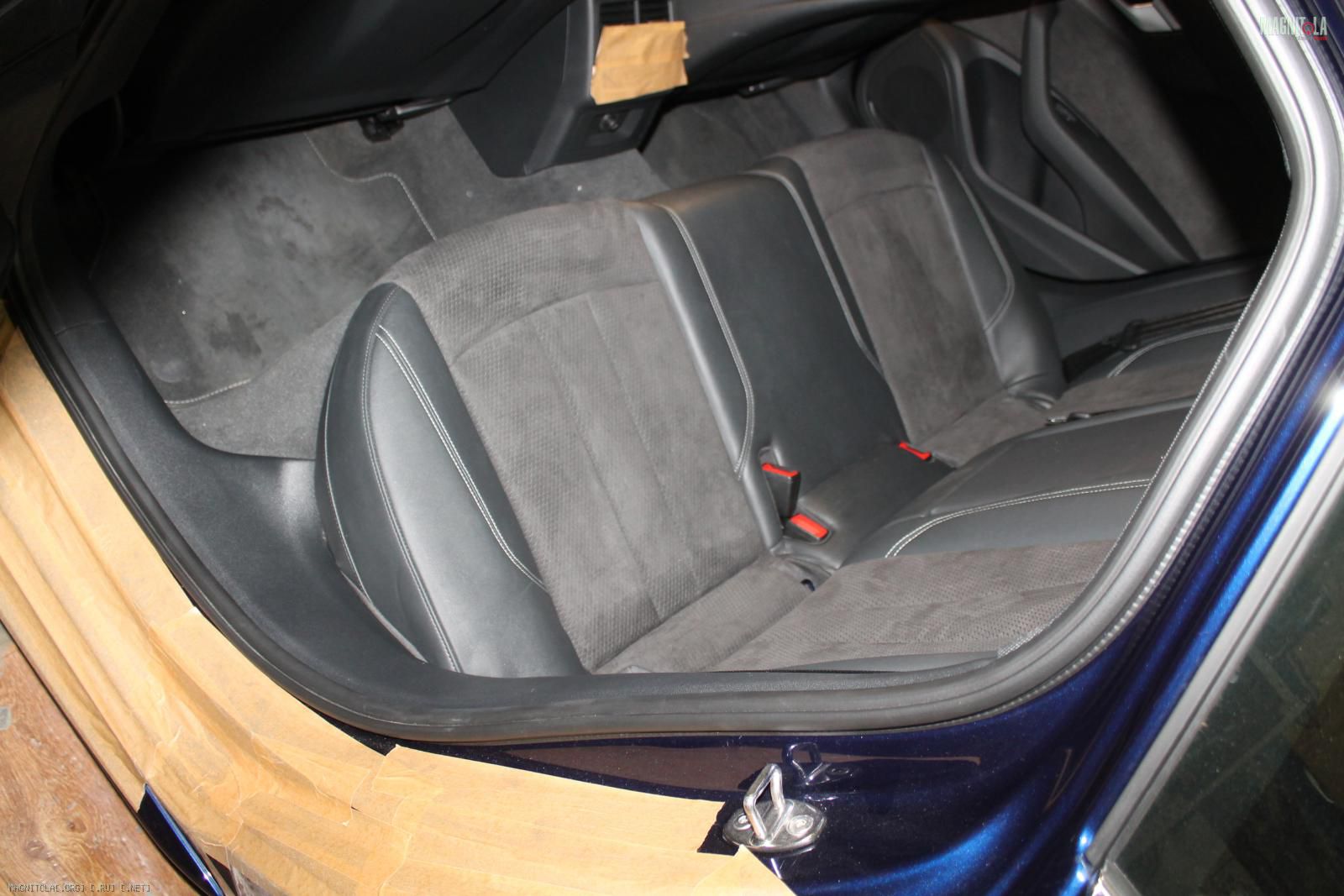

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.

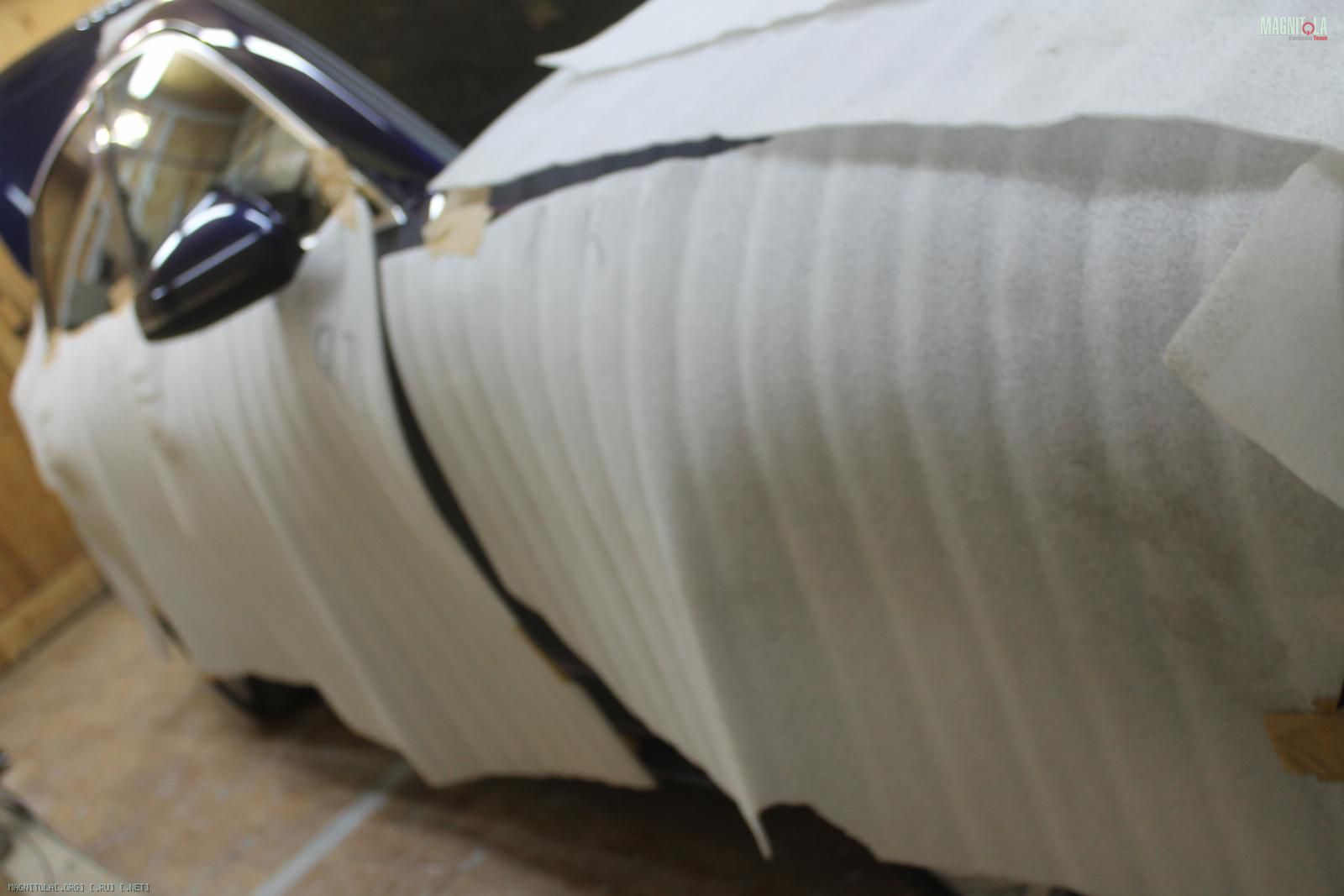

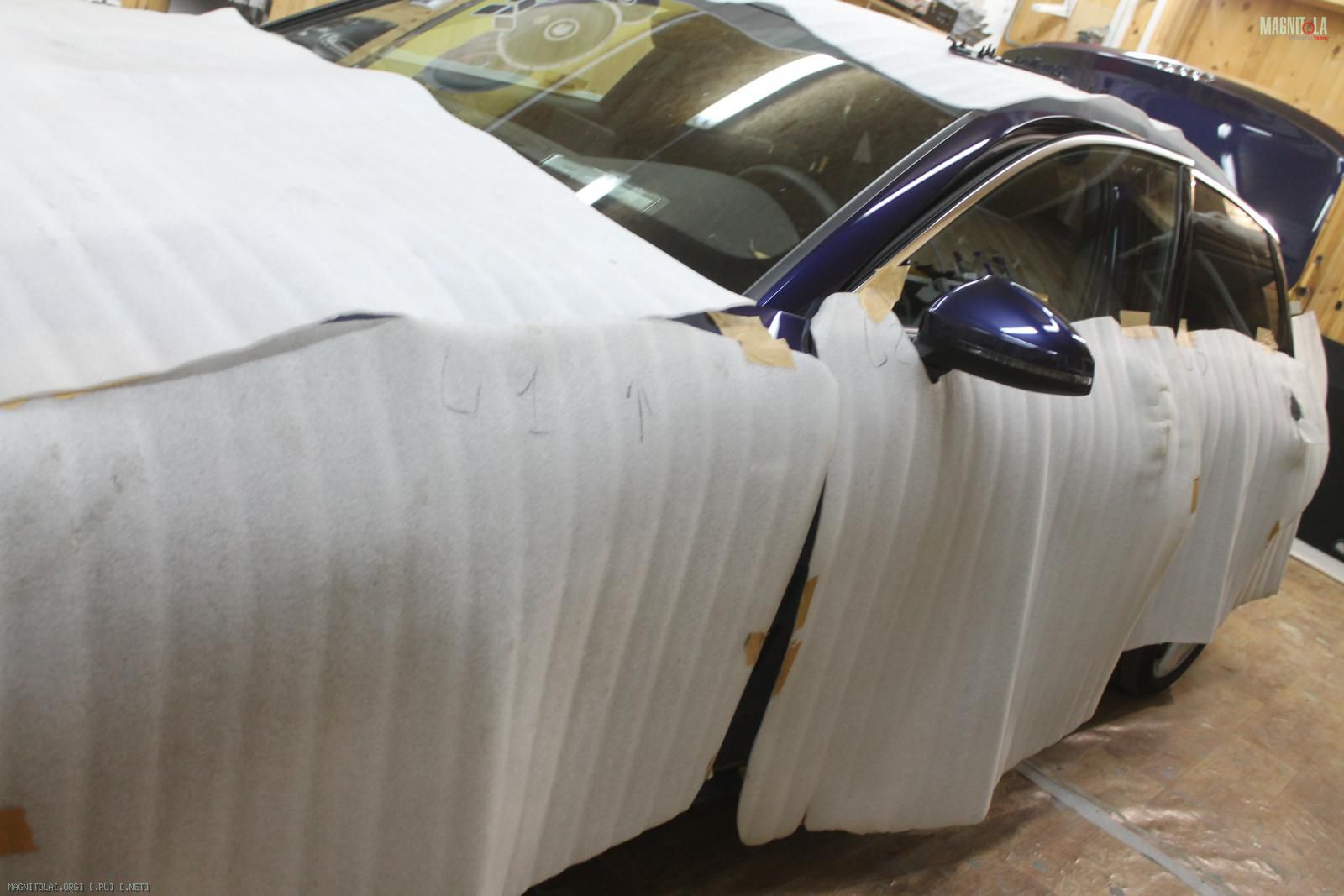

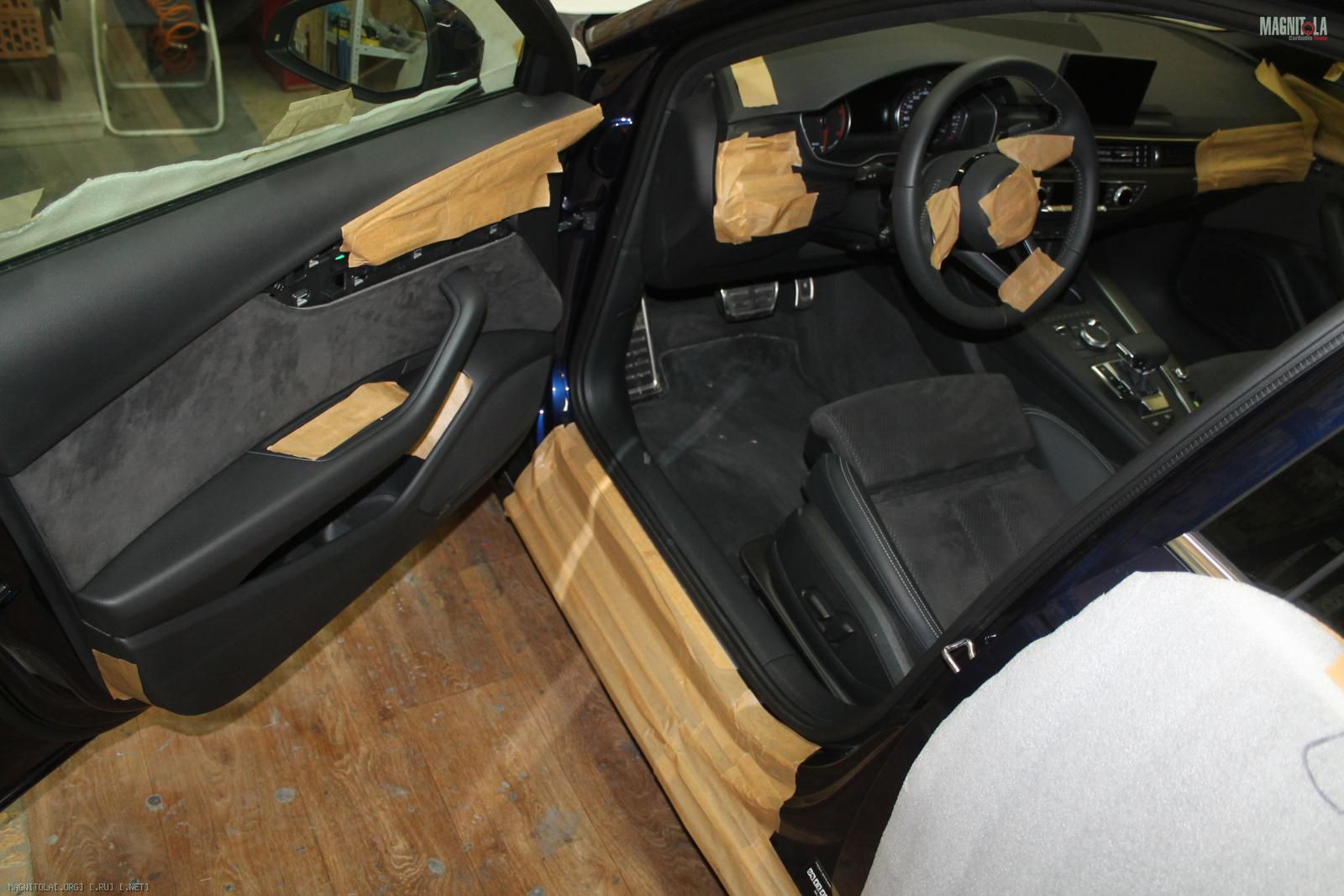

"Защита кузова-салона".
Вложение 1279579Вложение 1279581Вложение 1279583Вложение 1279585Вложение 1279587Вложение 1279589

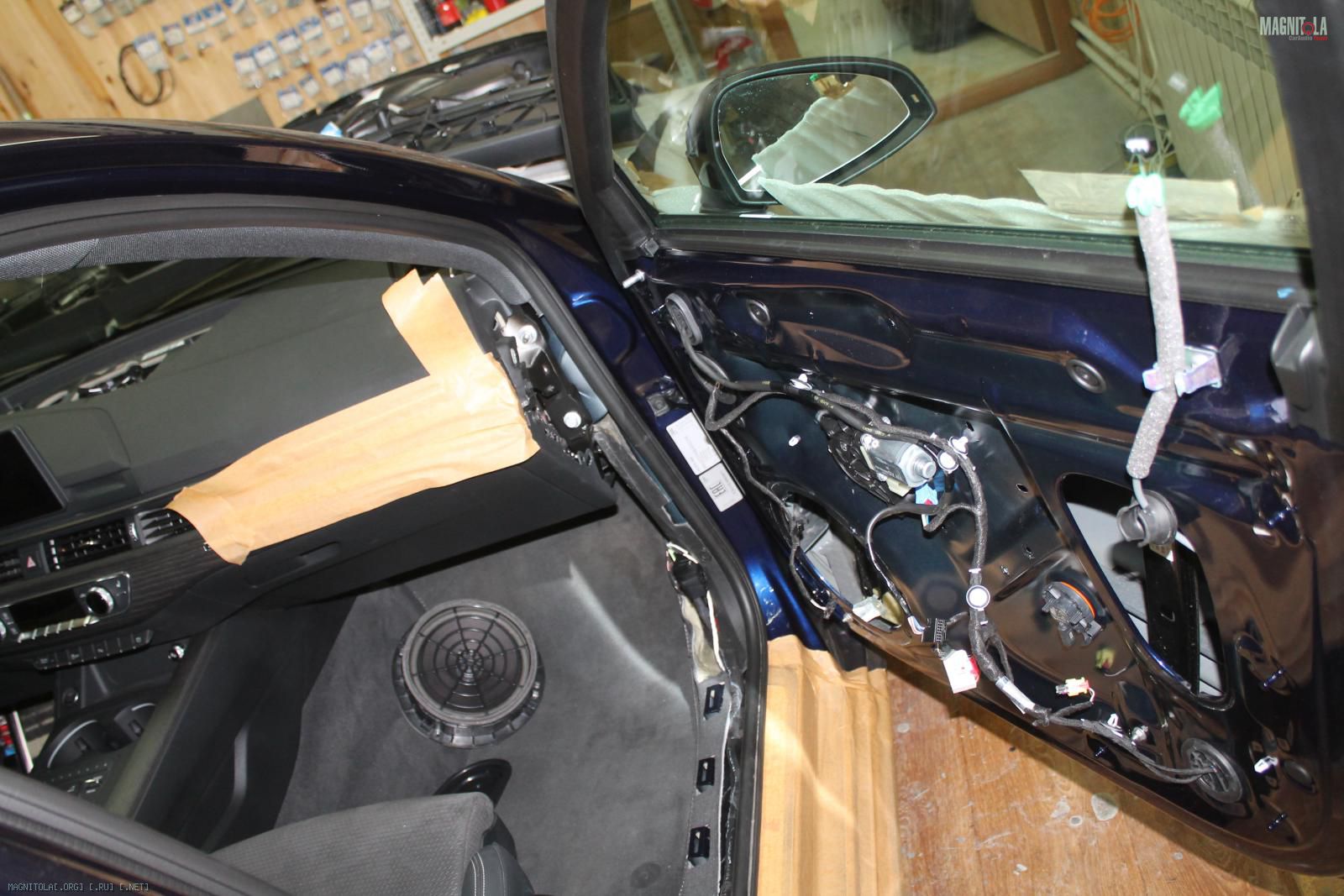

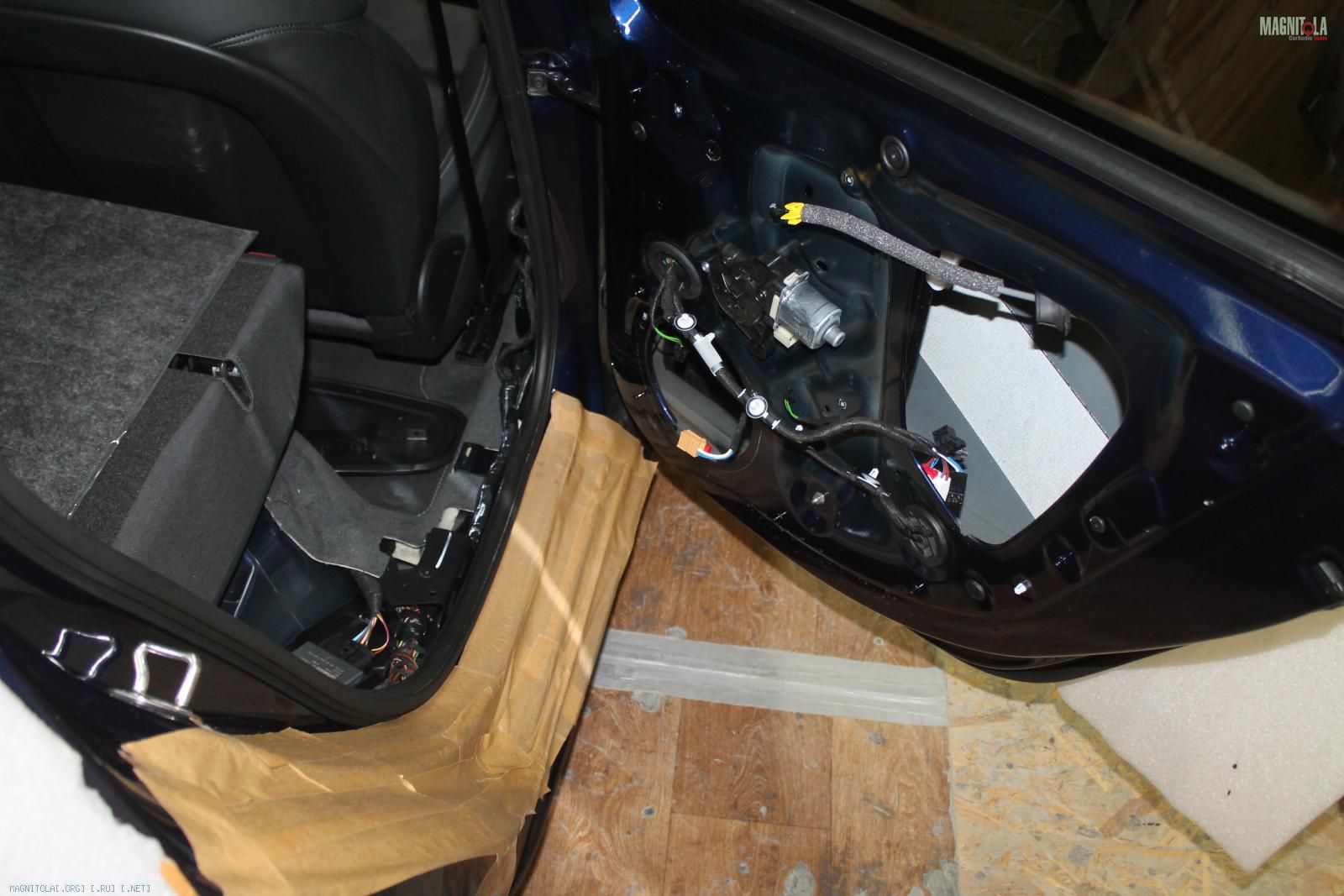

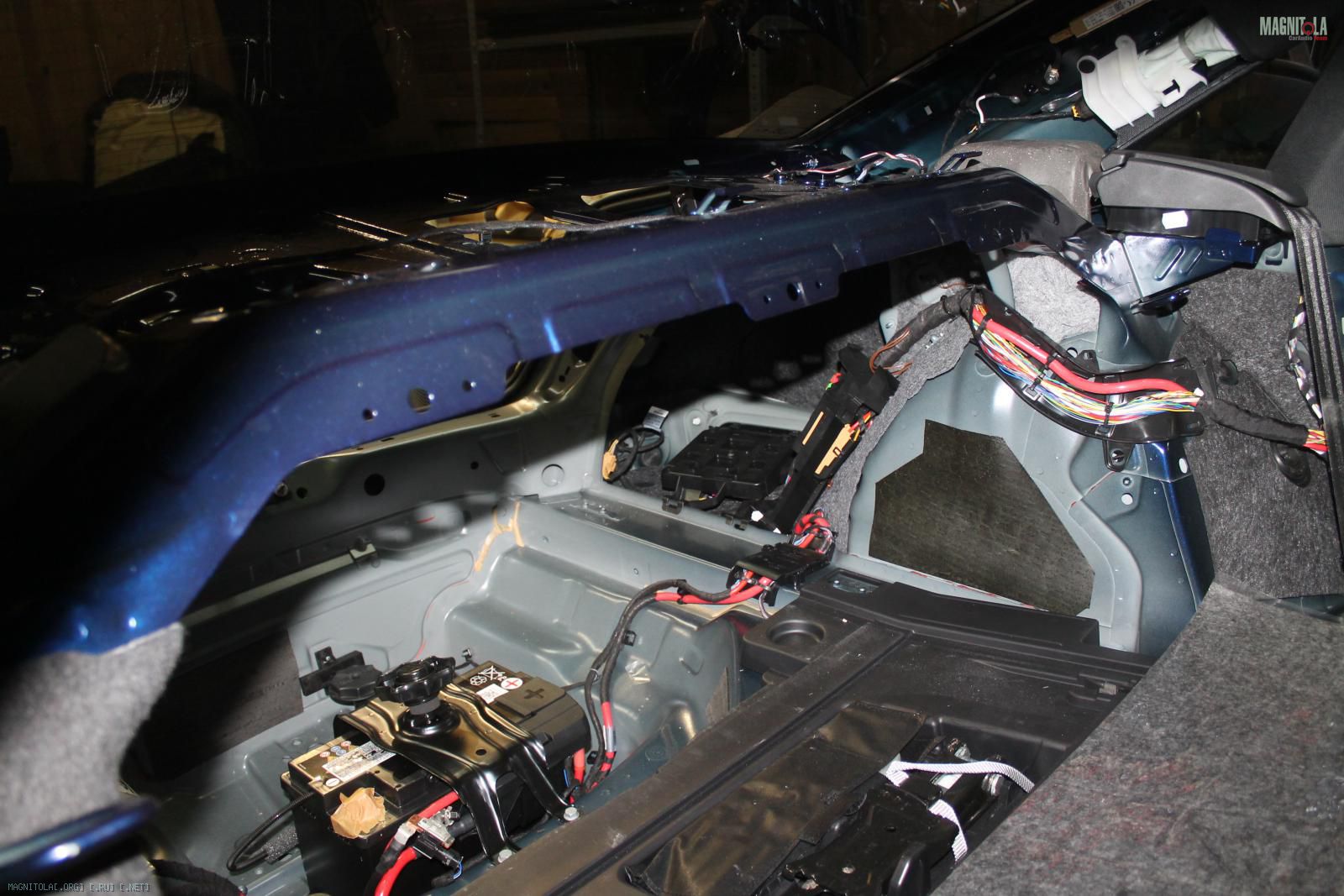

Разбираем салон...

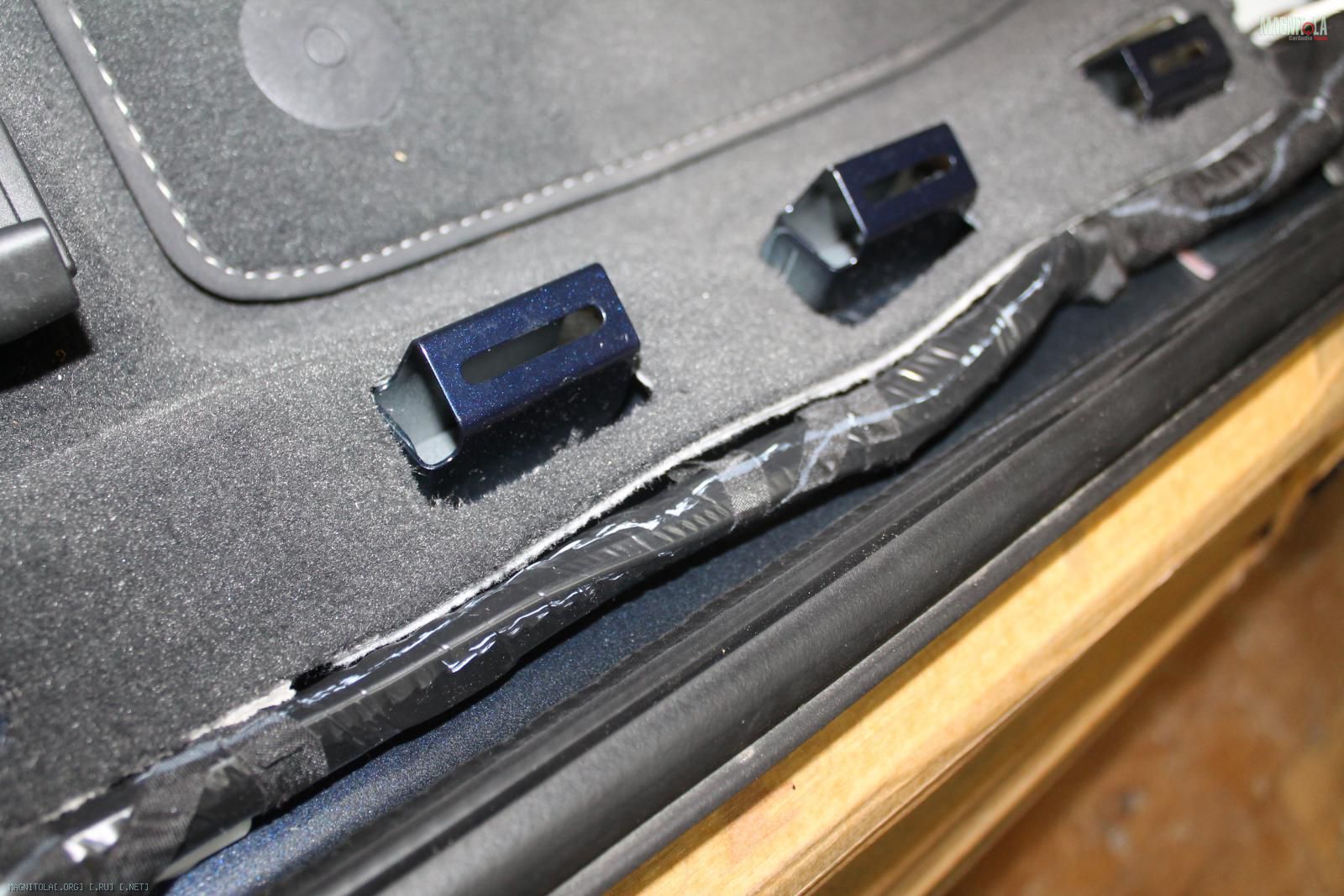

В ауди стали экономить, вяжут жгуты из обычной изоленты...
Вложение 1279591Вложение 1279593Вложение 1279595Вложение 1279597Вложение 1279599Вложение 1279601Вложение 1279603Вложение 1279605Вложение 1279607

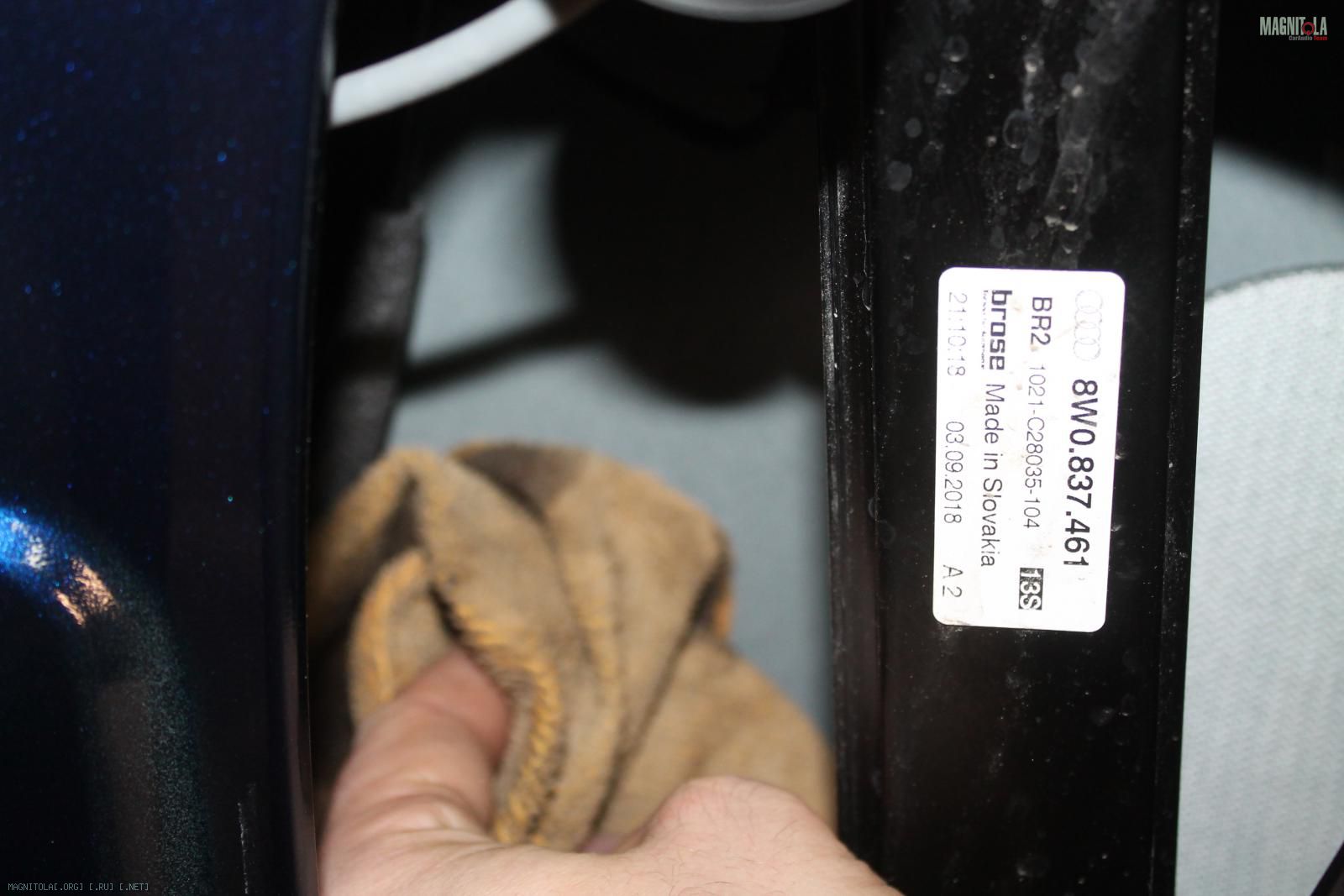

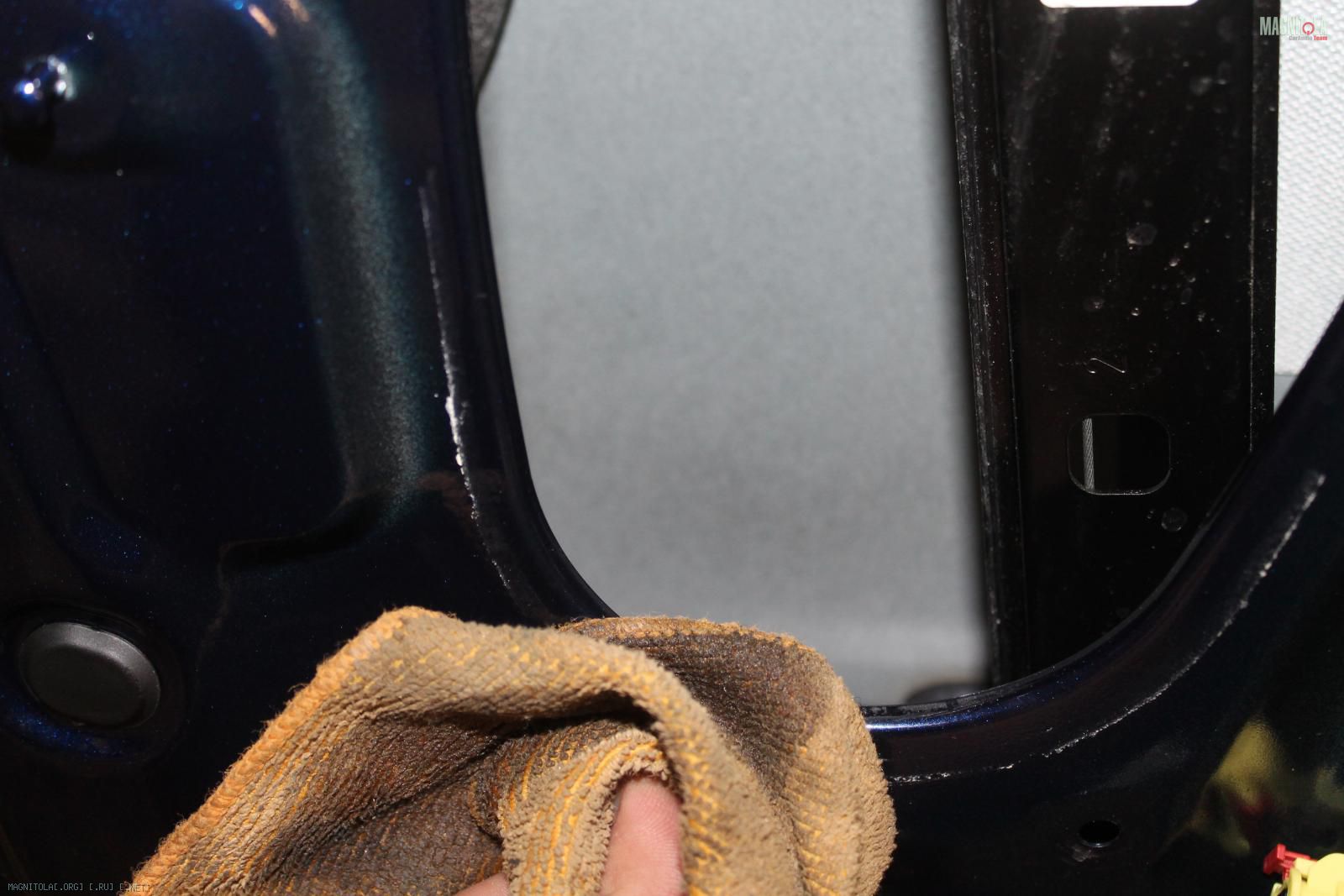

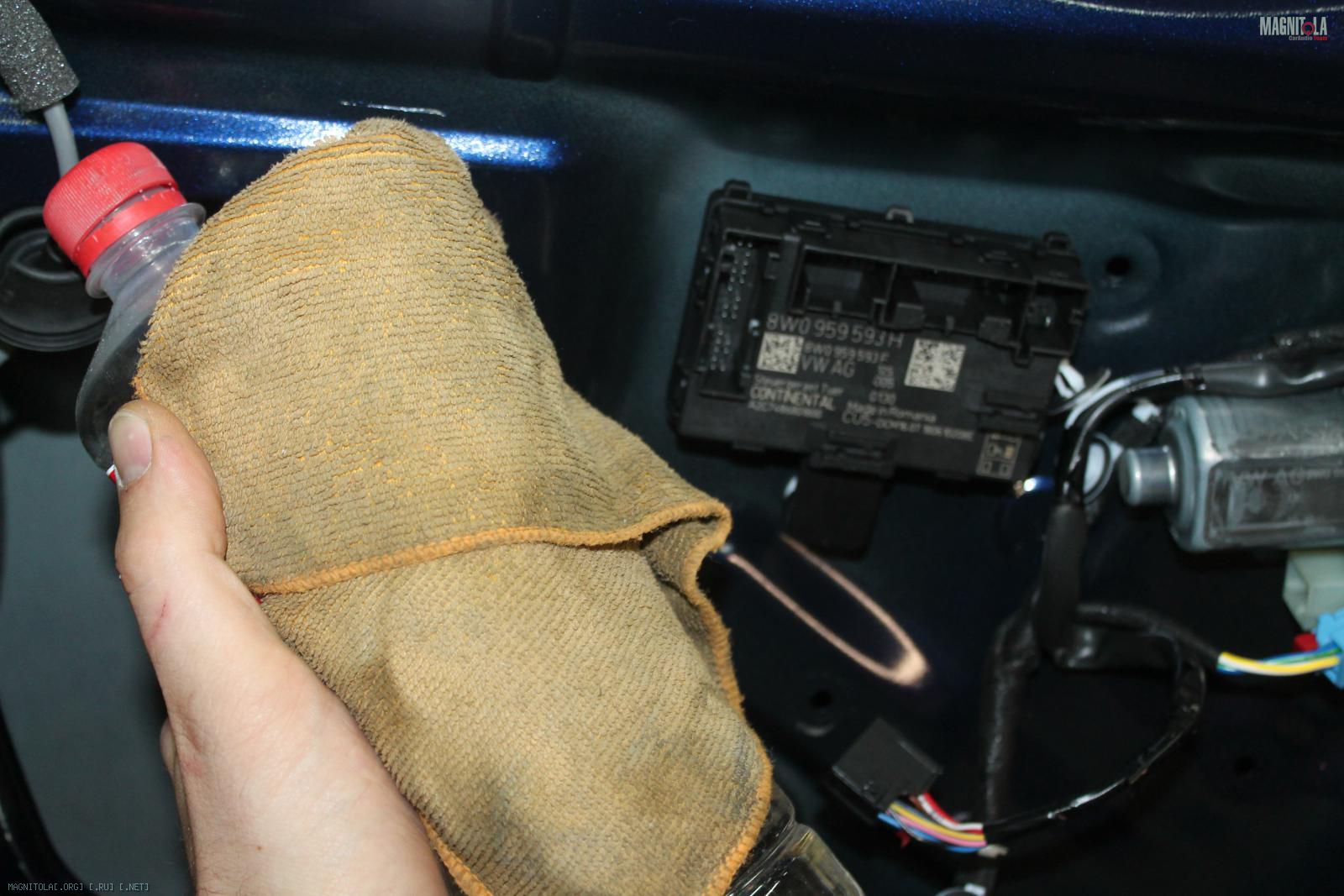

Очищаем, обезжириваем двери, полку.

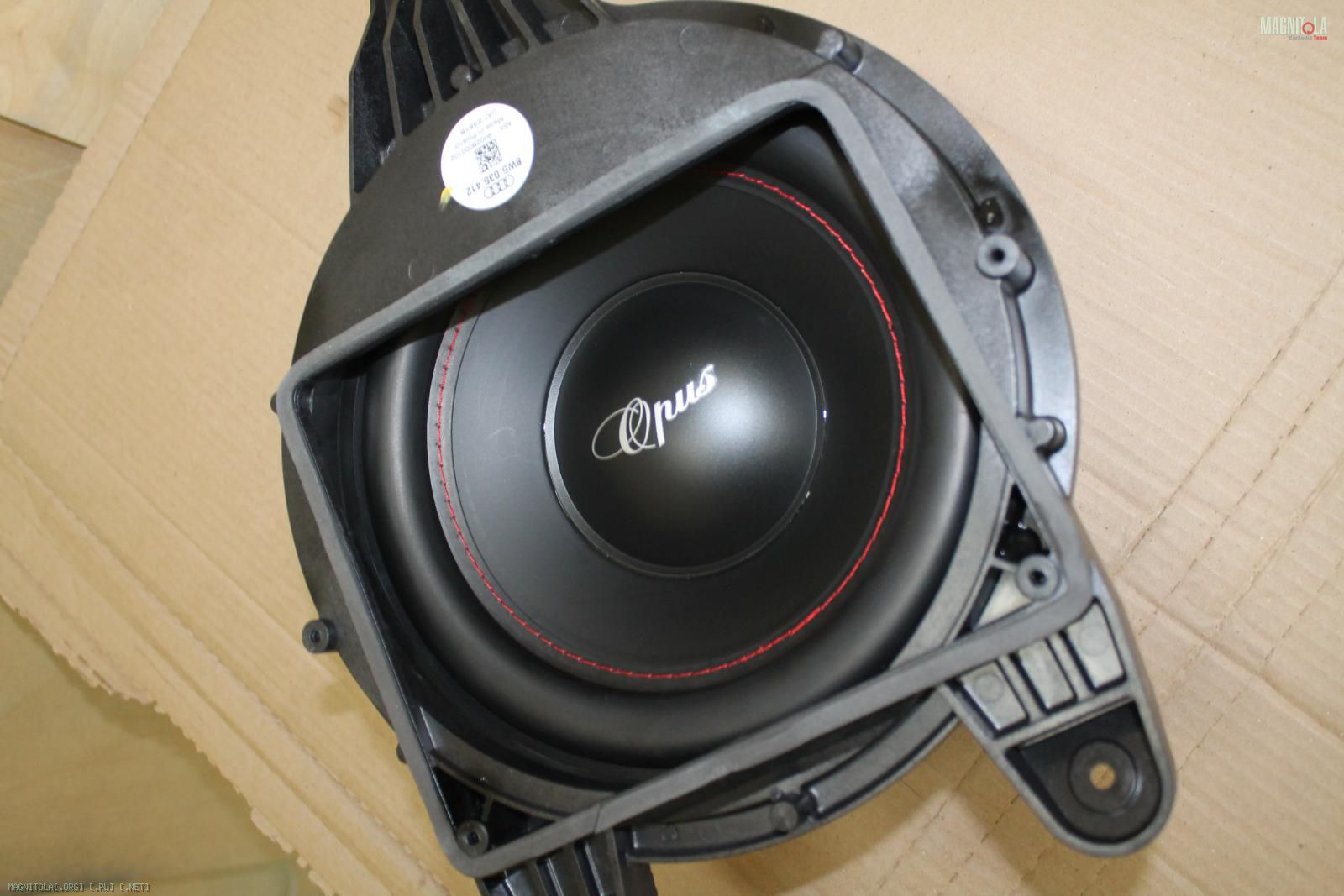

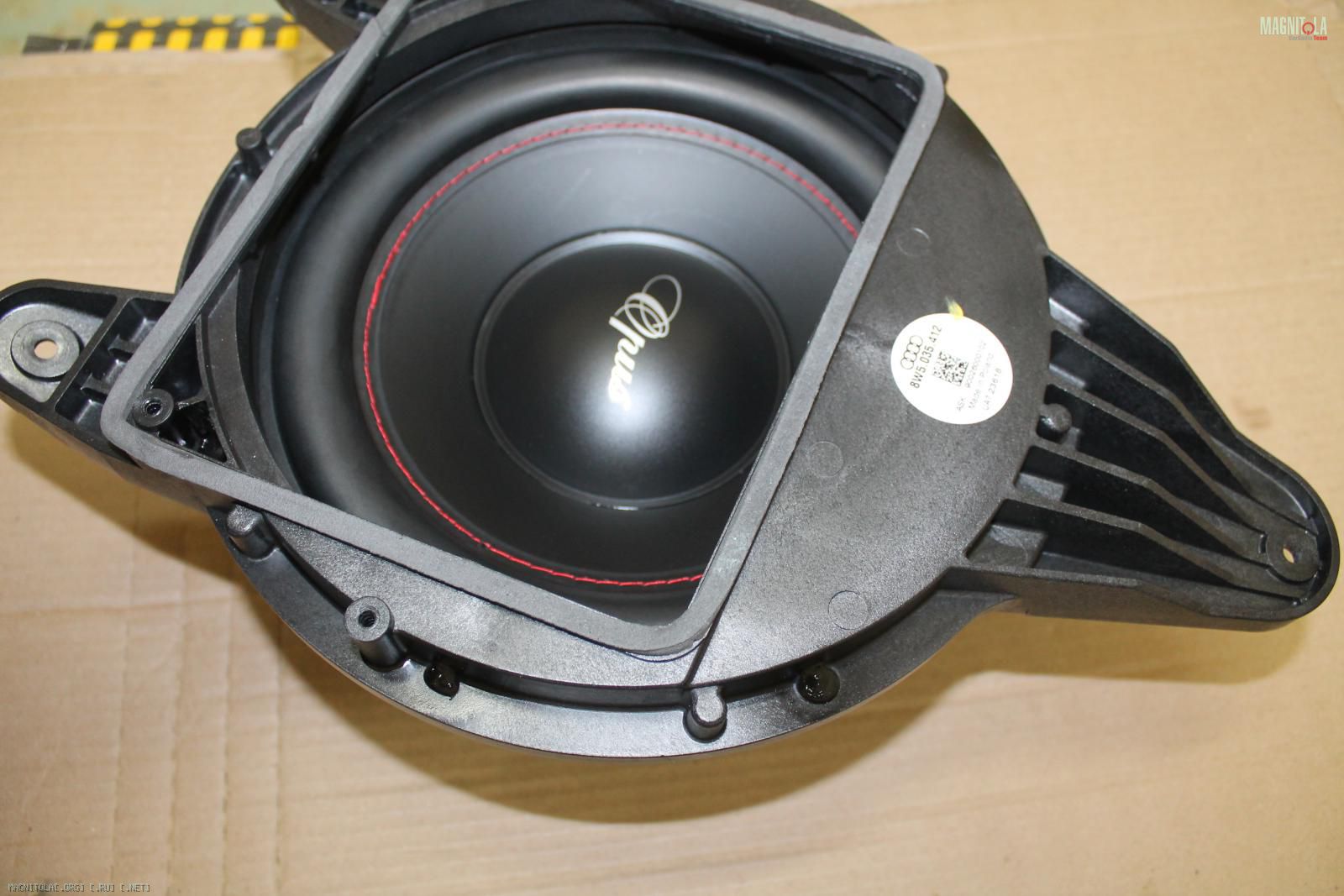

Устанавливаем новый саб...

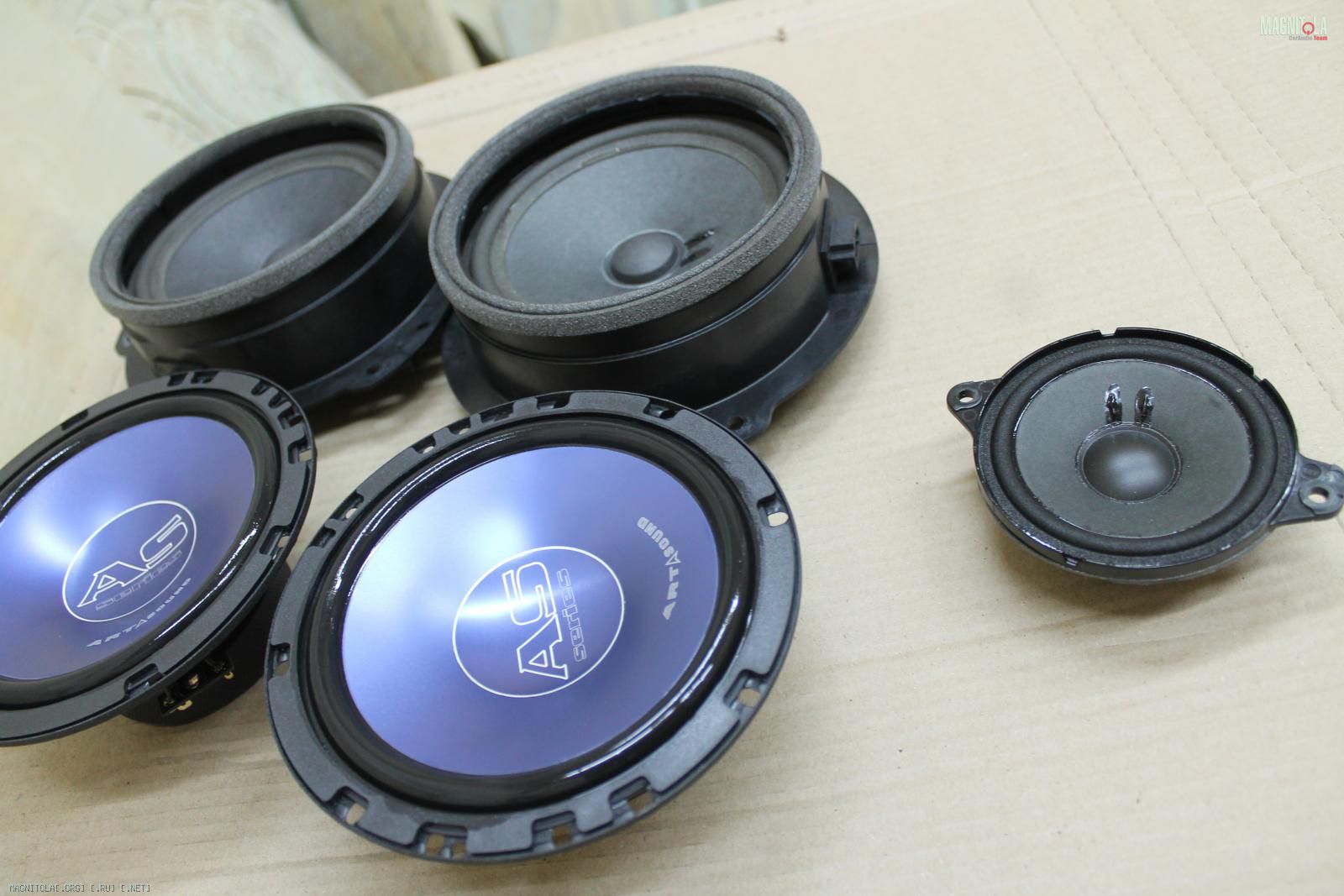

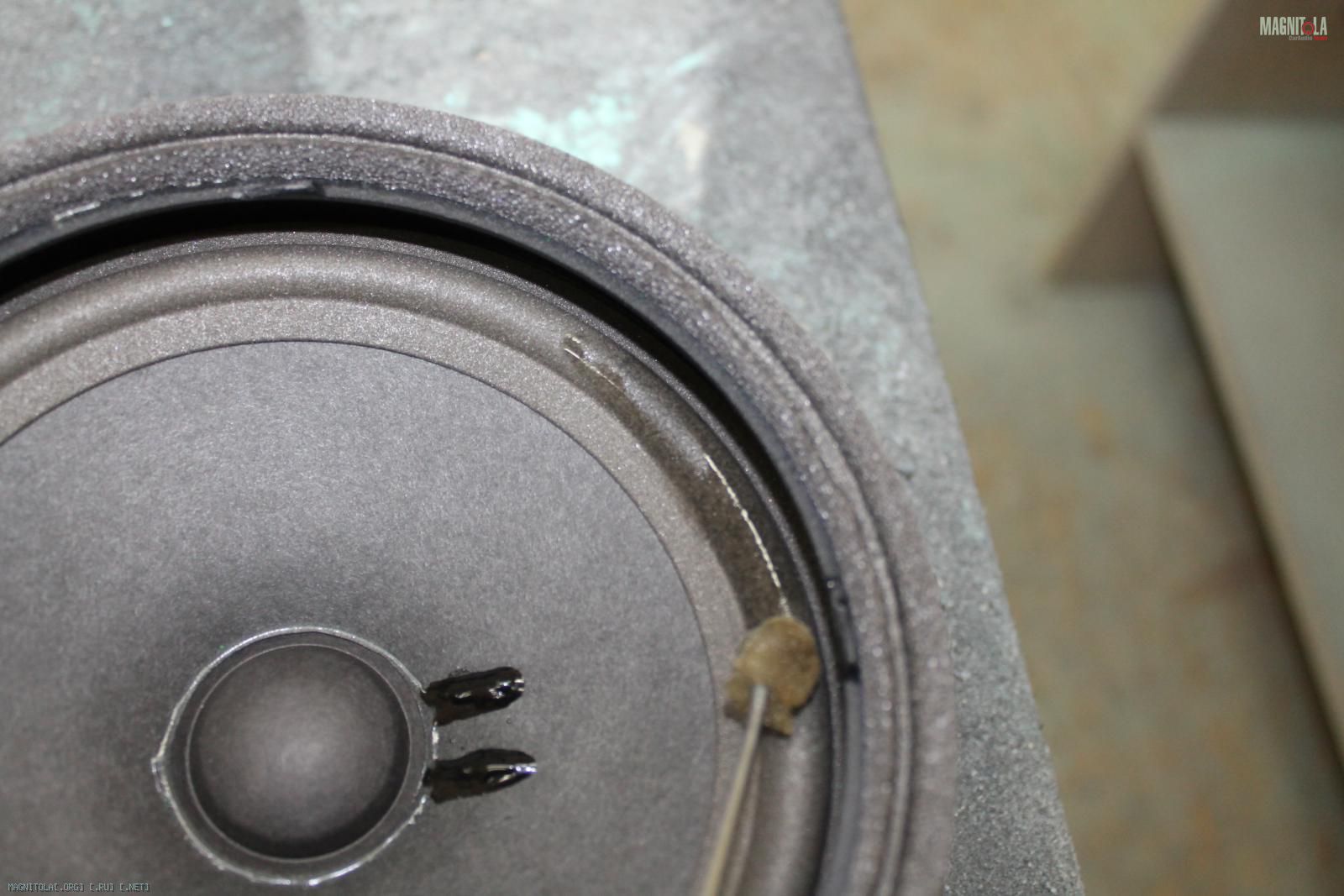

Пропитываем подвесы, вибрим корзину штатных мидбасов.

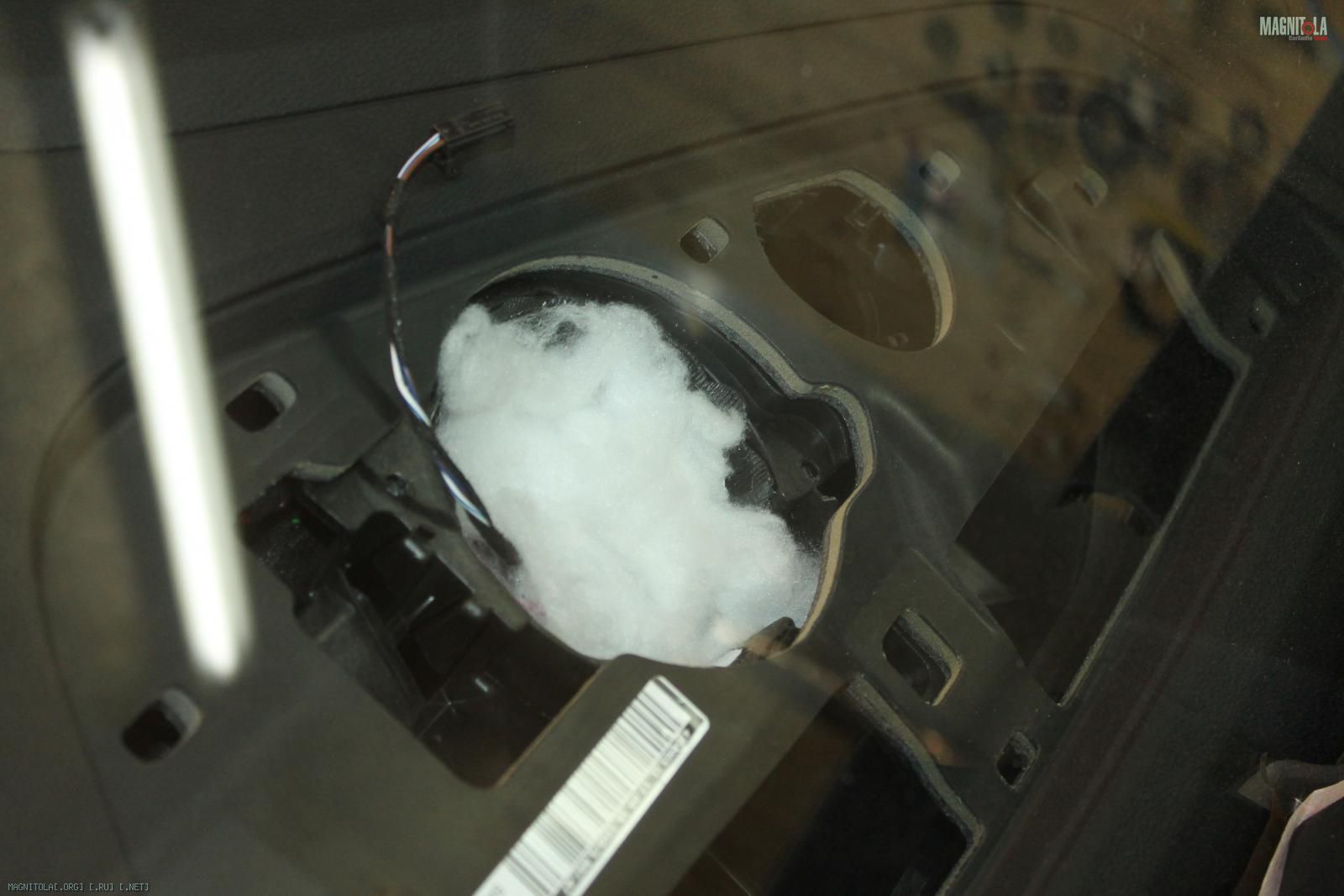

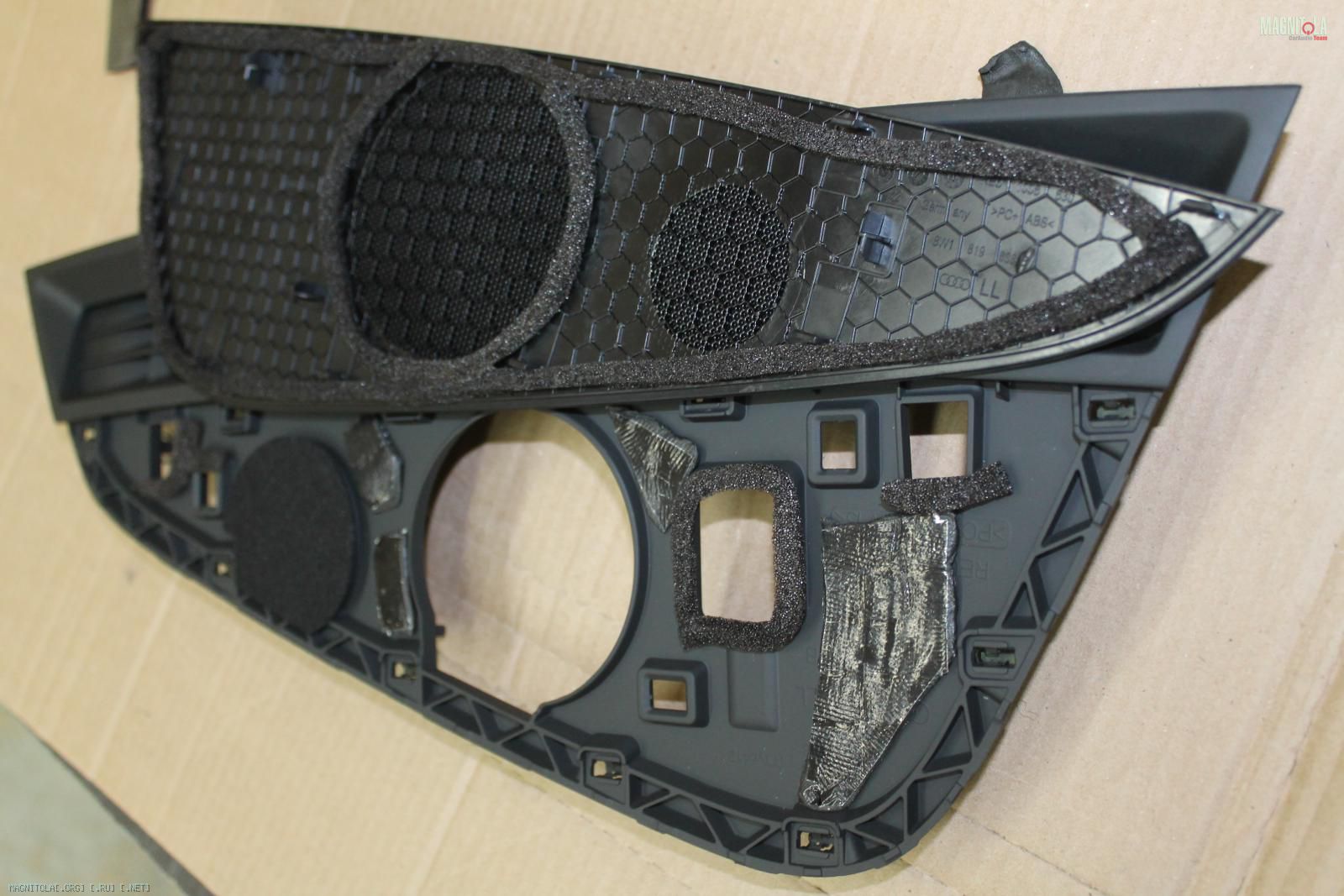

Вибрим посадочное место центрального канала, акустически демпфируем, уплотняем сетки битопластом.
Вложение 1279609Вложение 1279611Вложение 1279613Вложение 1279615Вложение 1279617Вложение 1279619Вложение 1279621Вложение 1279623Вложение 1279625Вложение 1279627Вложение 1279629Вложение 1279631Вложение 1279633

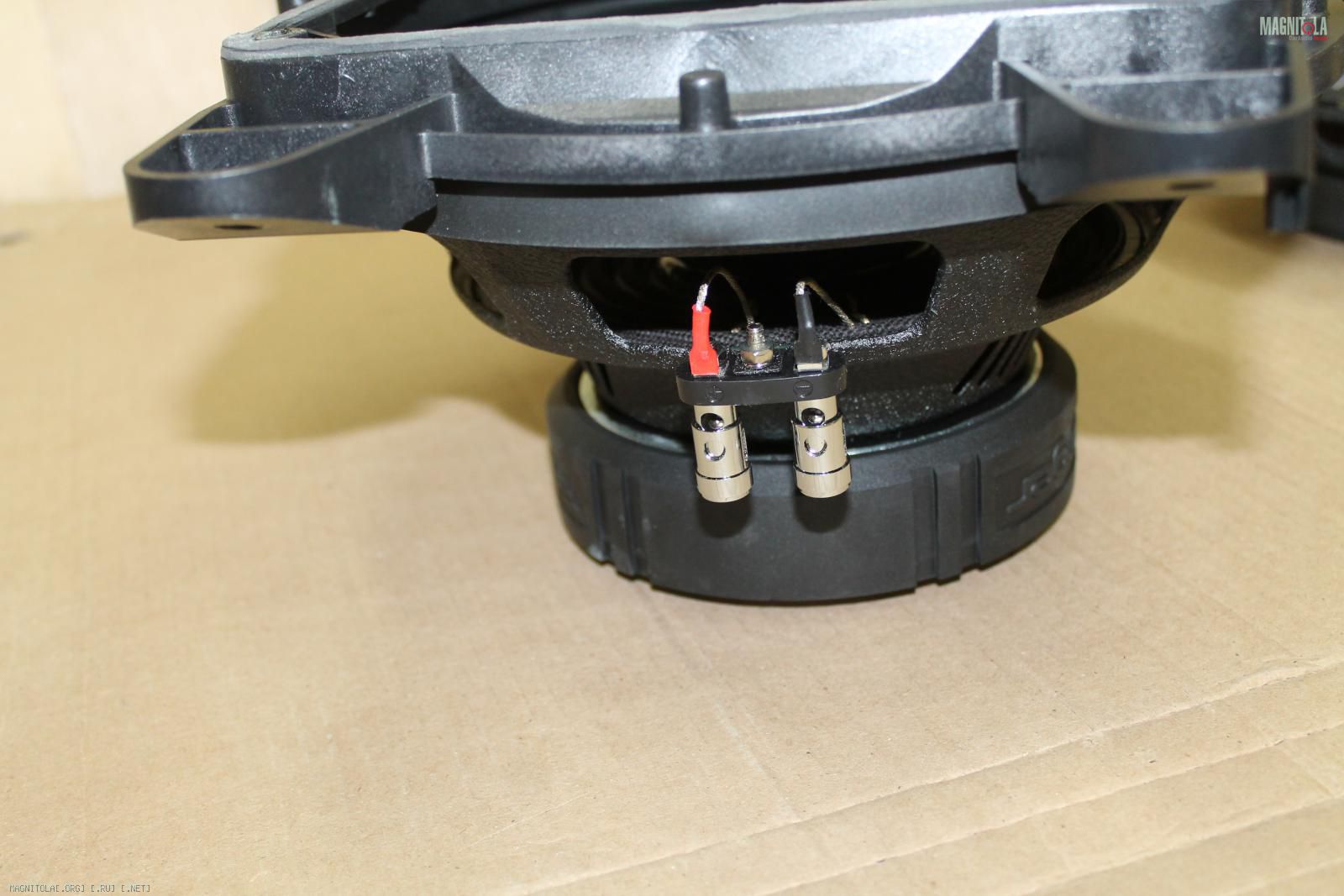

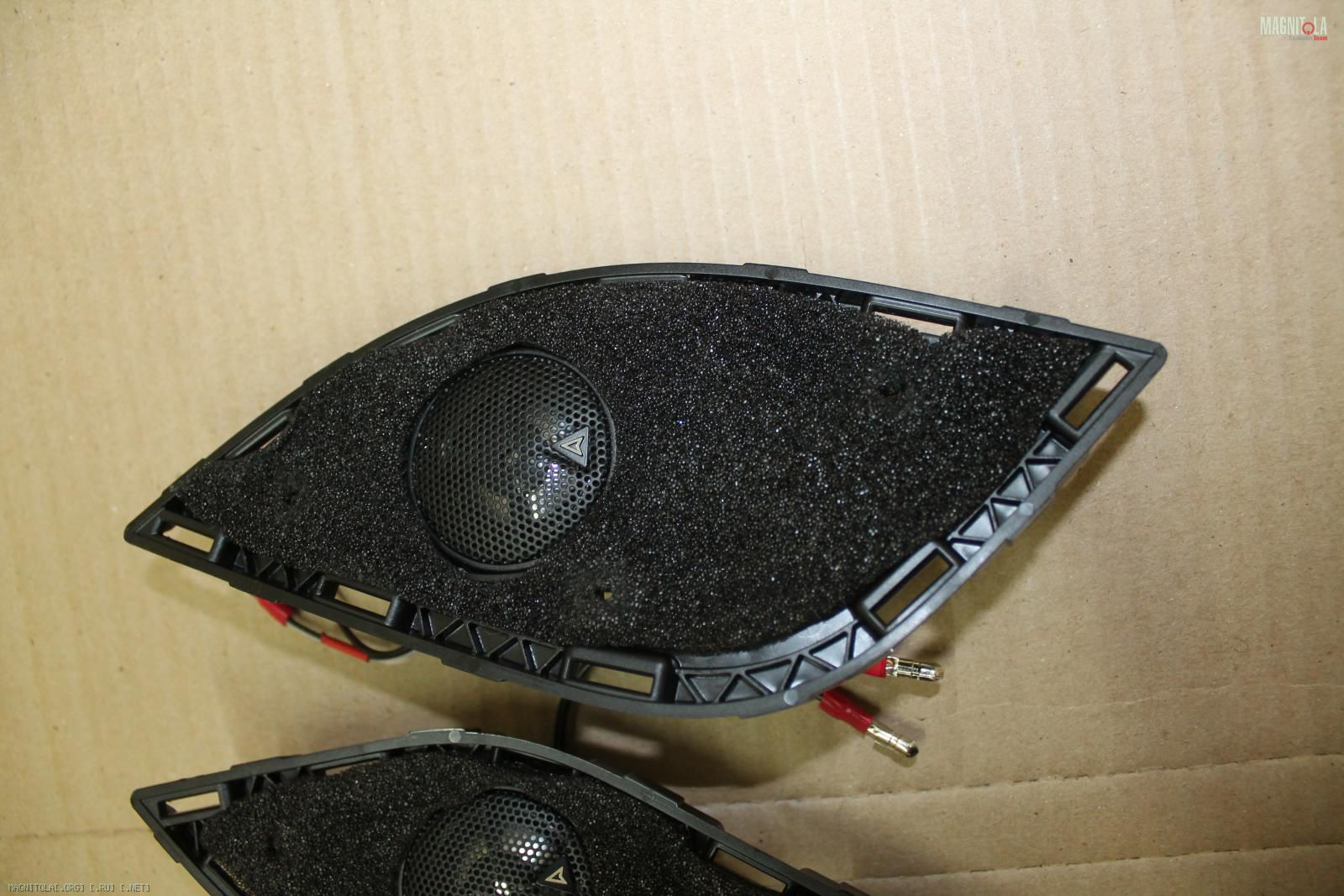

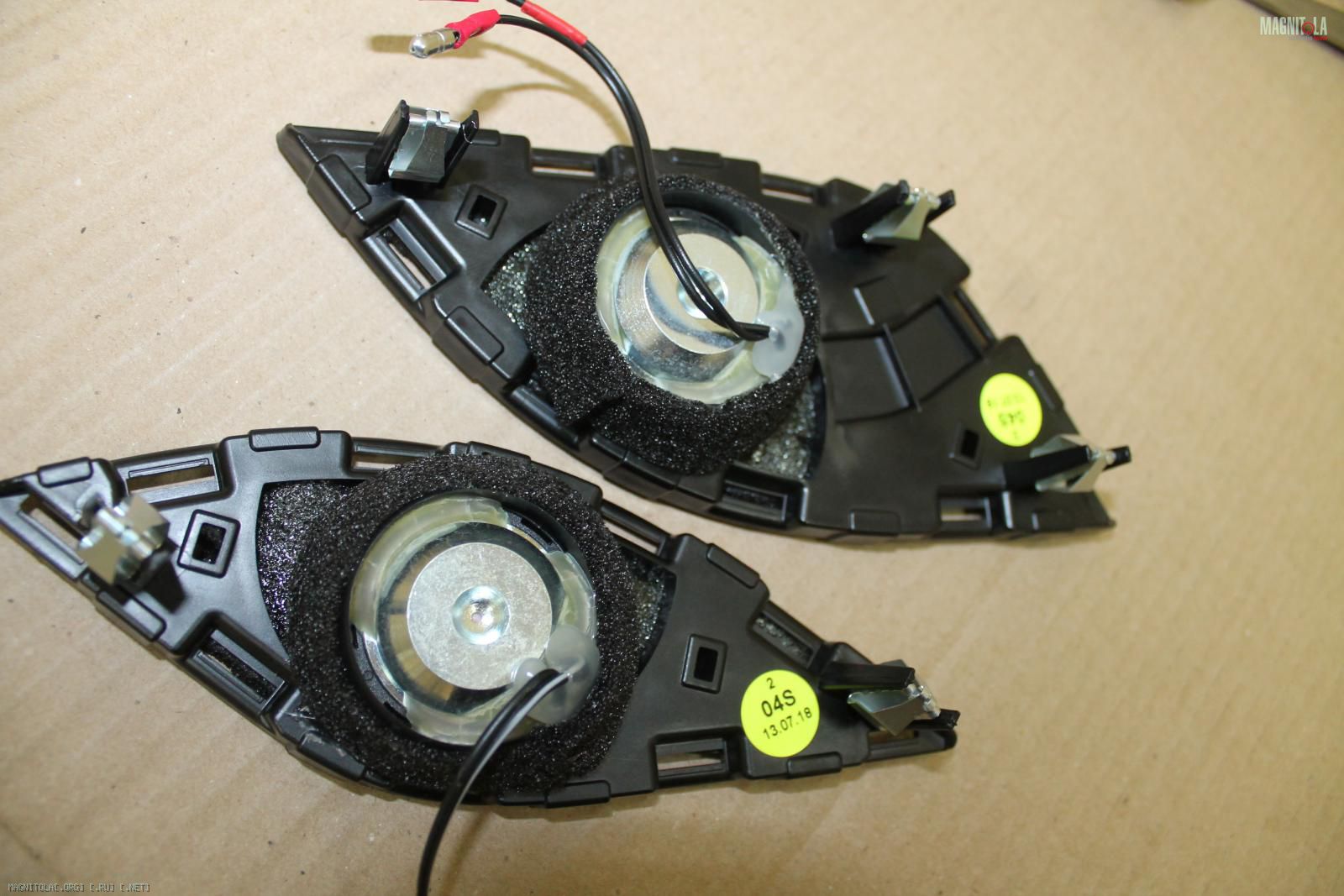

Устанавливаем новые ВЧ.
На тыловых ВЧ меняем электролиты на пленочные конденсаторы.

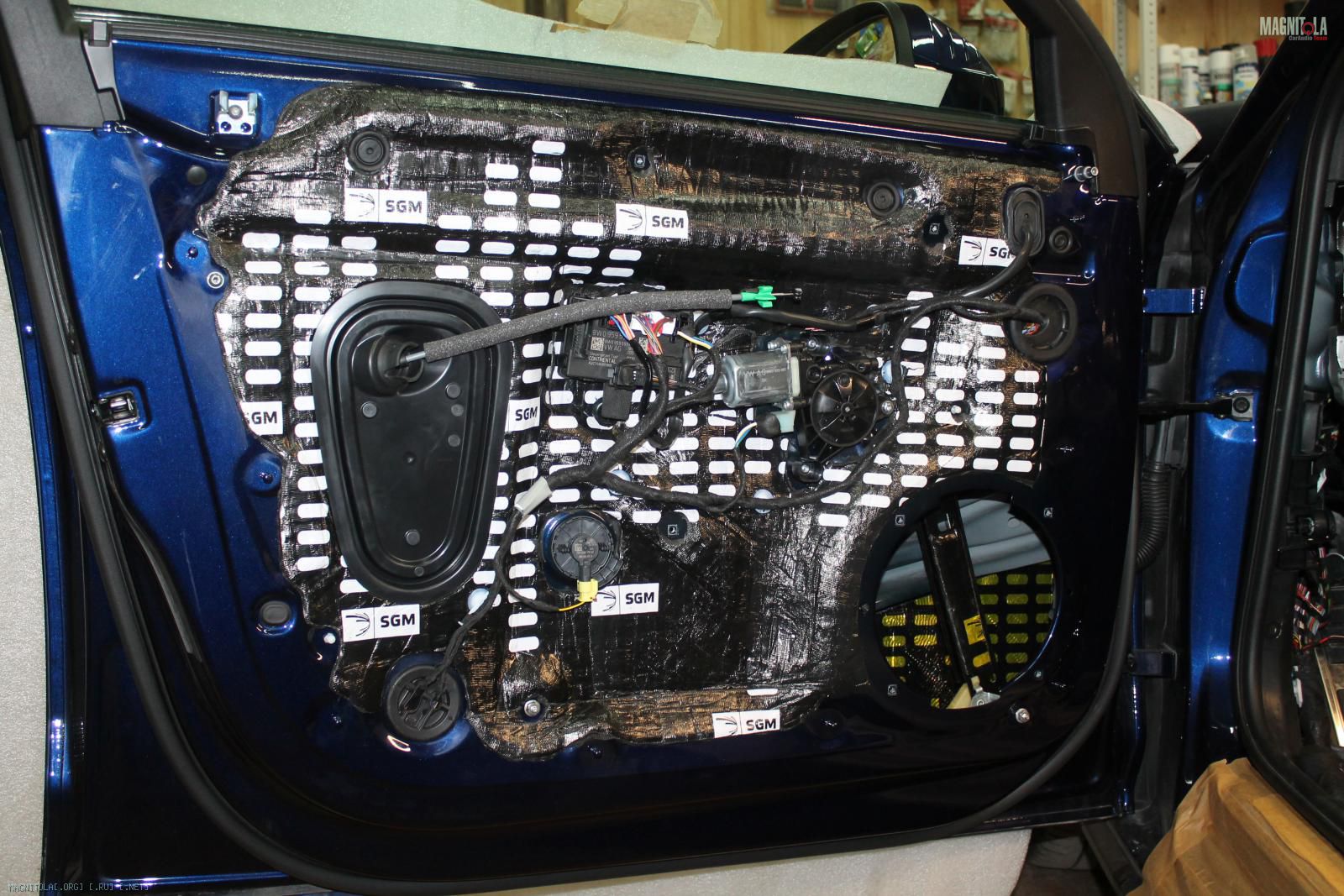

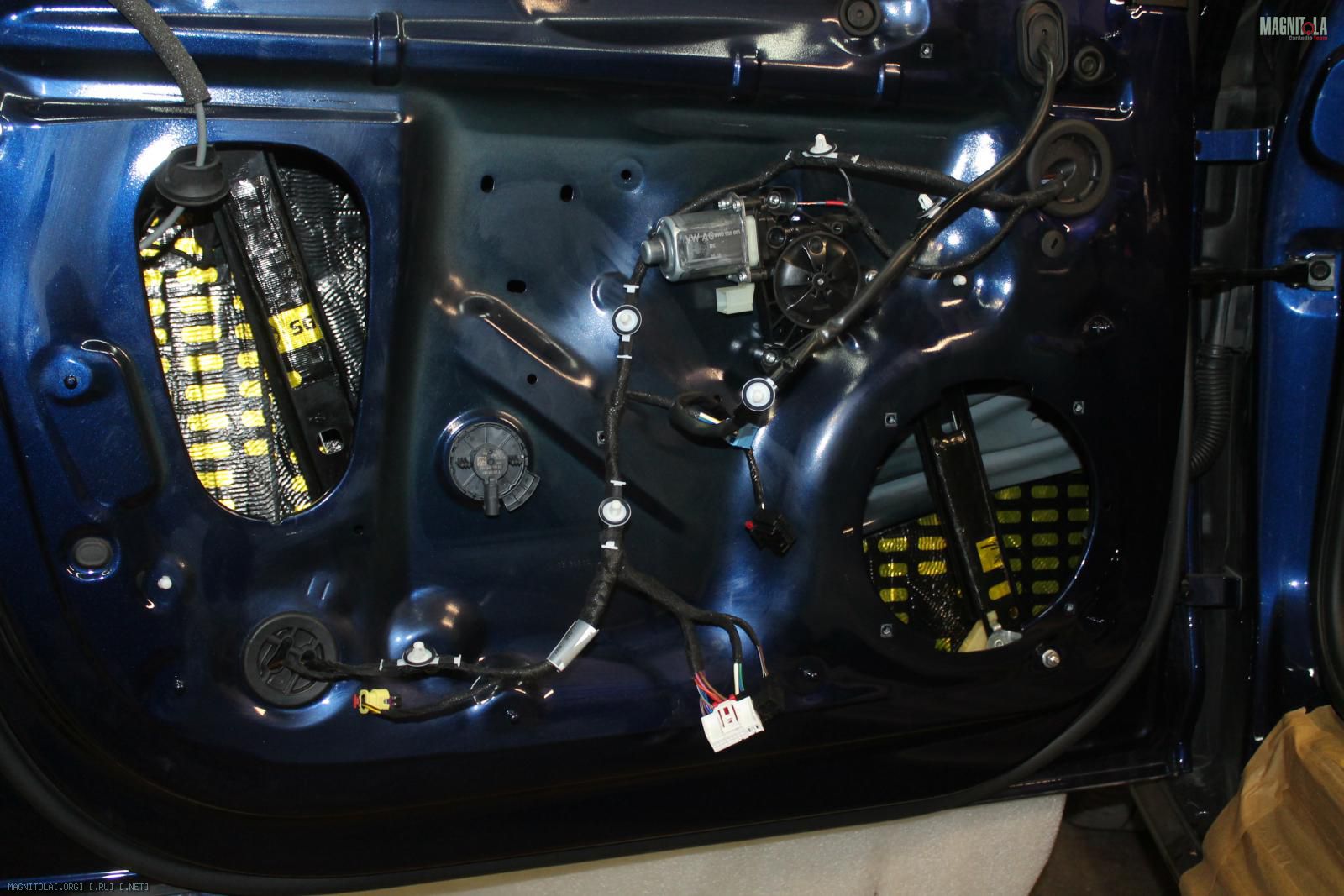

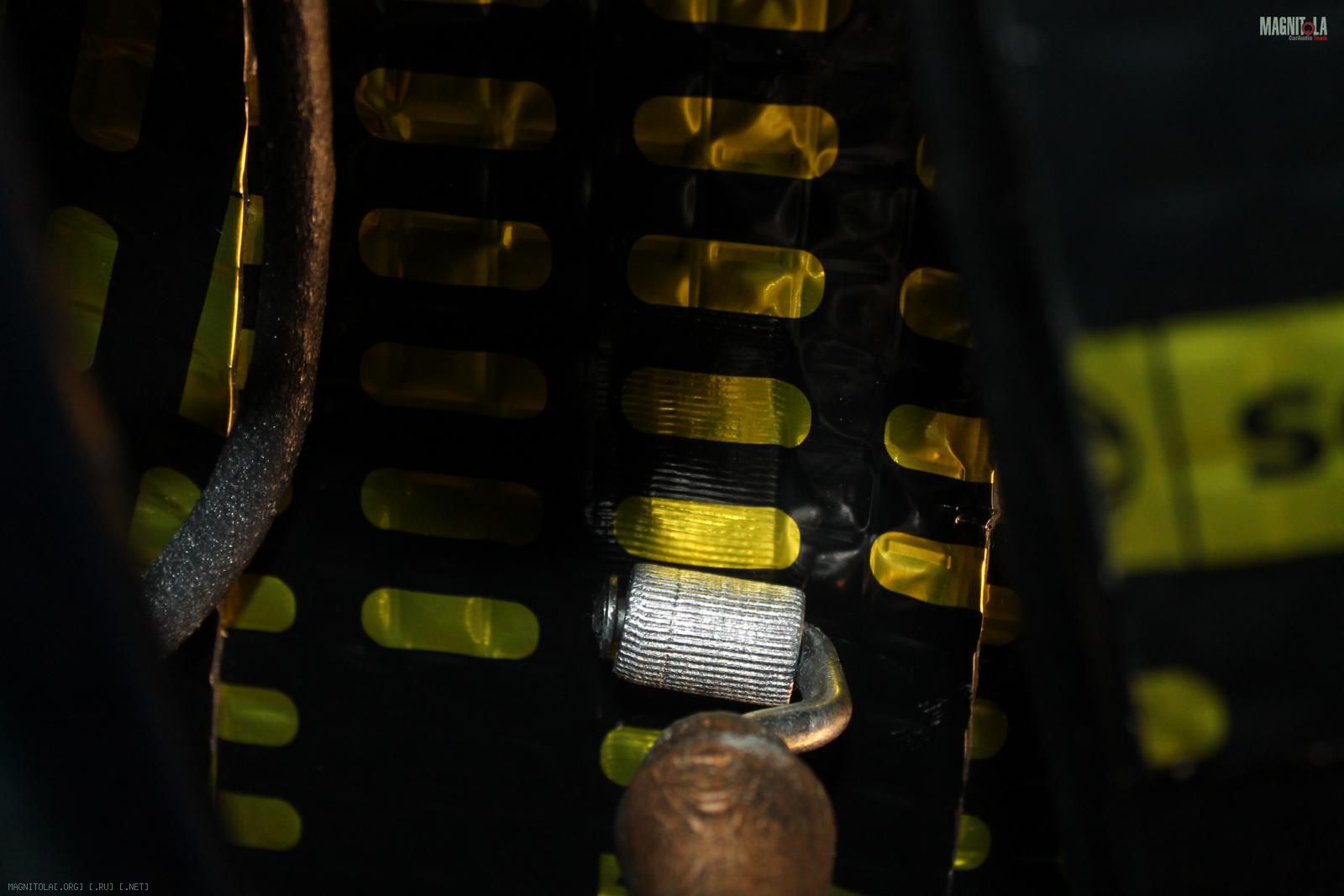

Наносим вибру 4мм на внутренний метал, греем прикатываем.

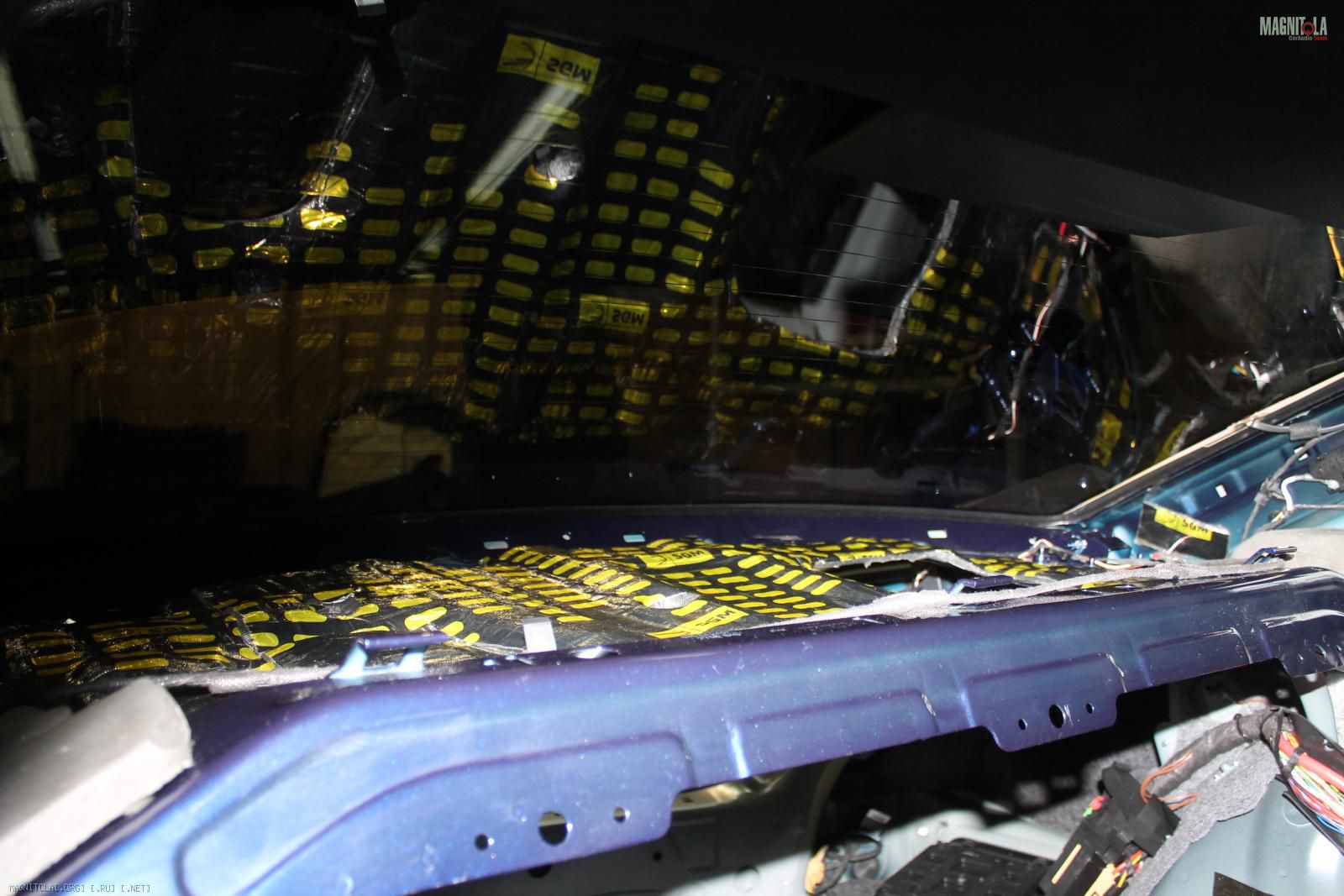

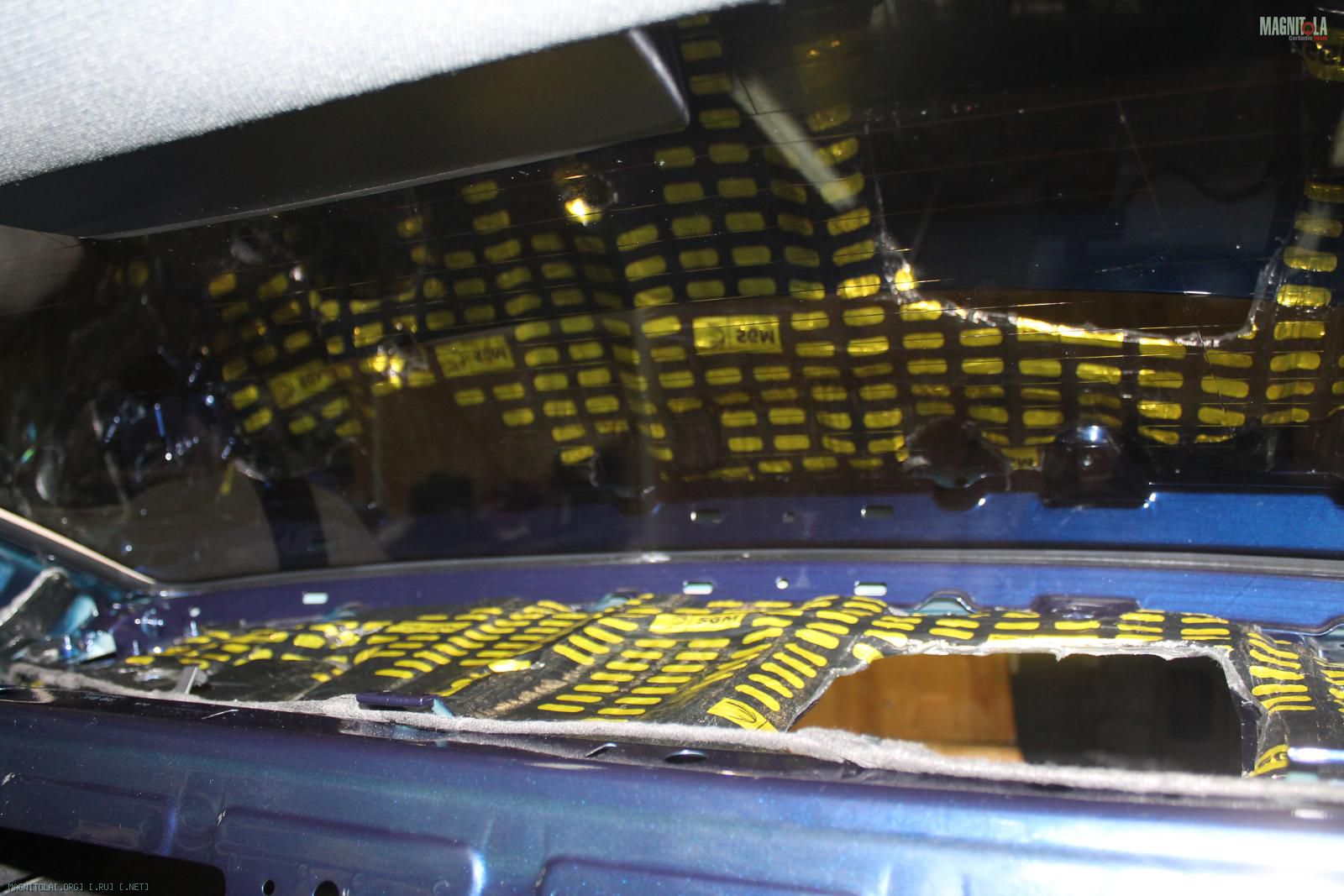

Вибрим полку двумя слоями 4мм вибры.
Вложение 1279635Вложение 1279637Вложение 1279639Вложение 1279641Вложение 1279643Вложение 1279645Вложение 1279647Вложение 1279649Вложение 1279651Вложение 1279653Вложение 1279655Вложение 1279657Вложение 1279659

Audi A4 2.0 40 TDI

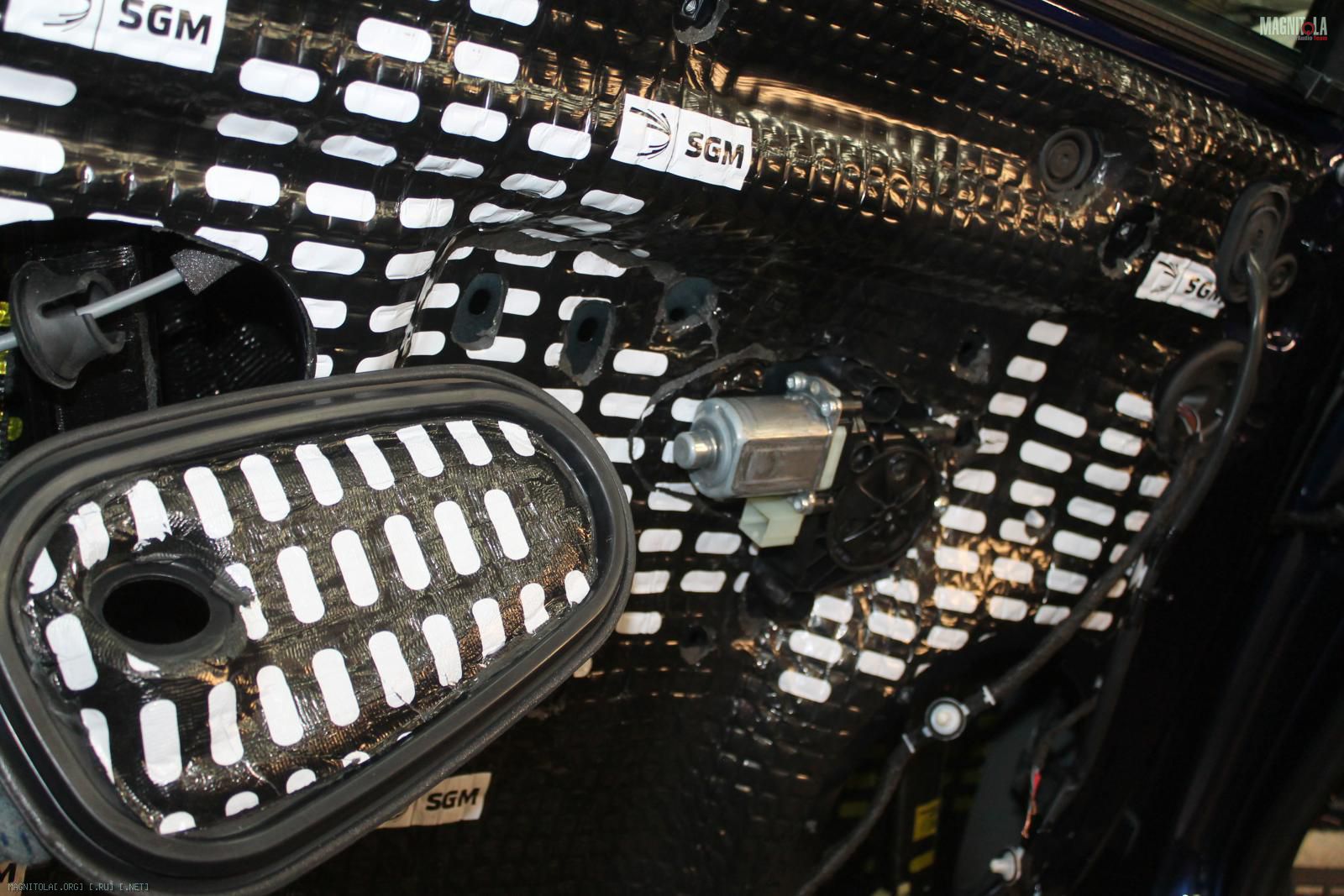

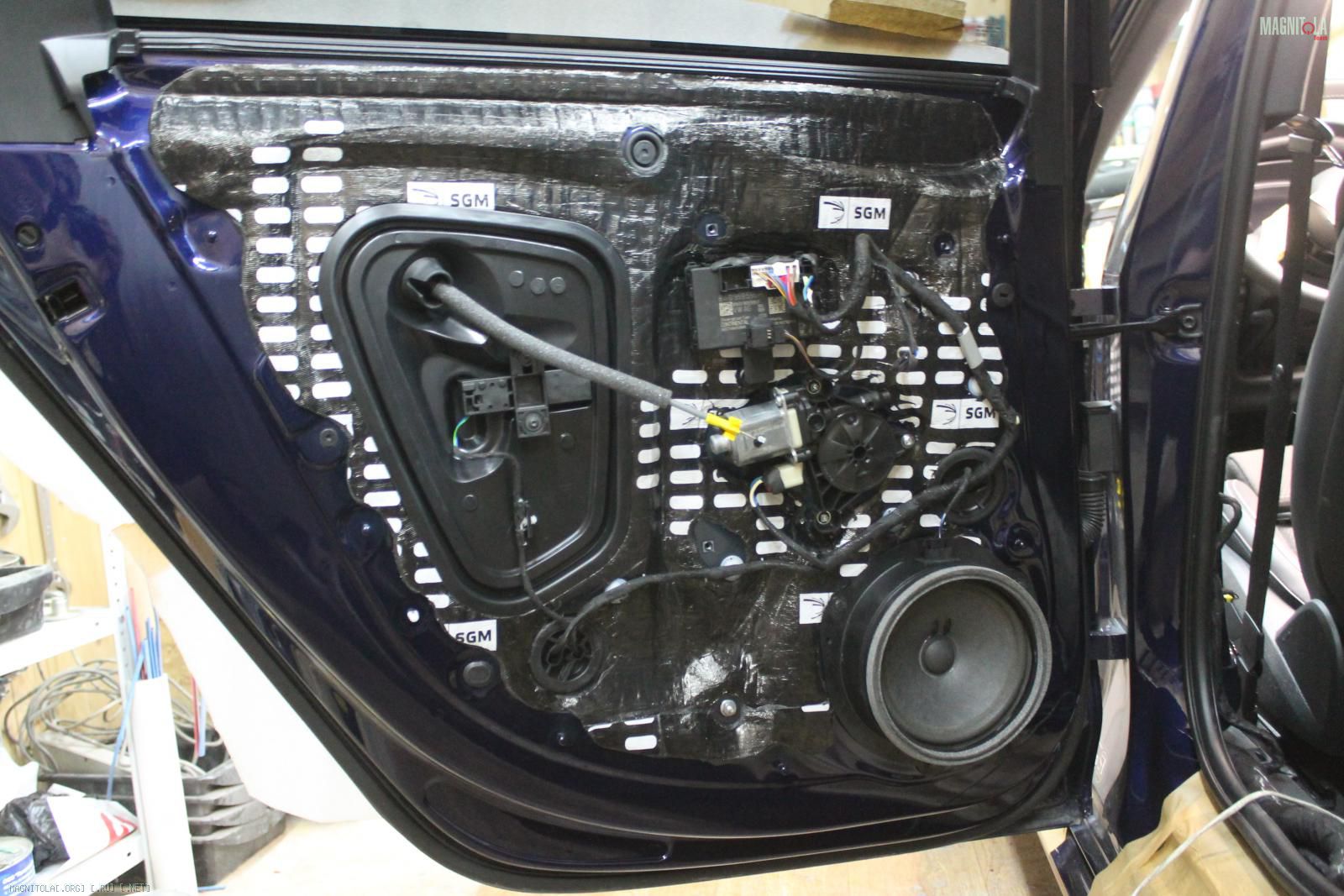

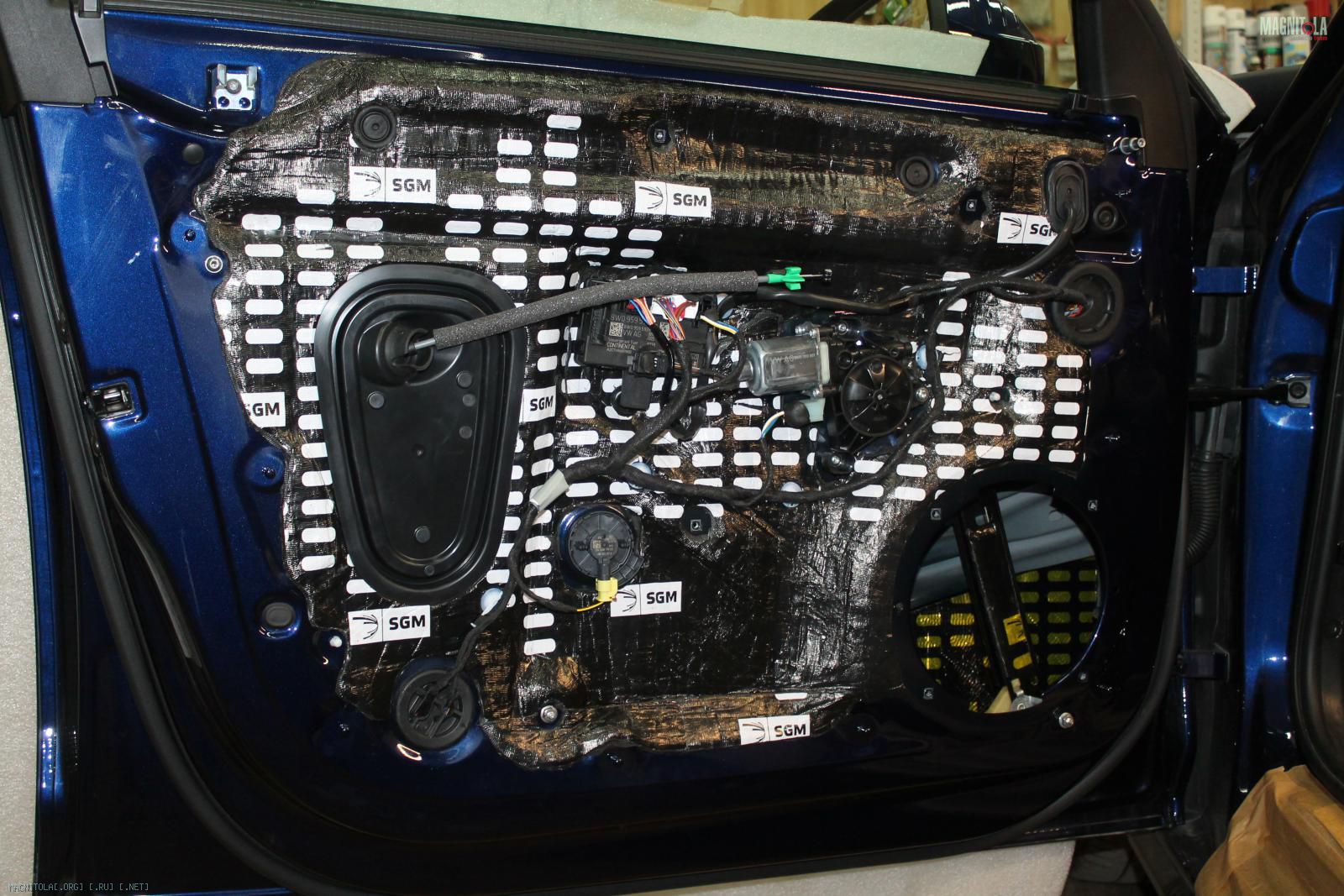

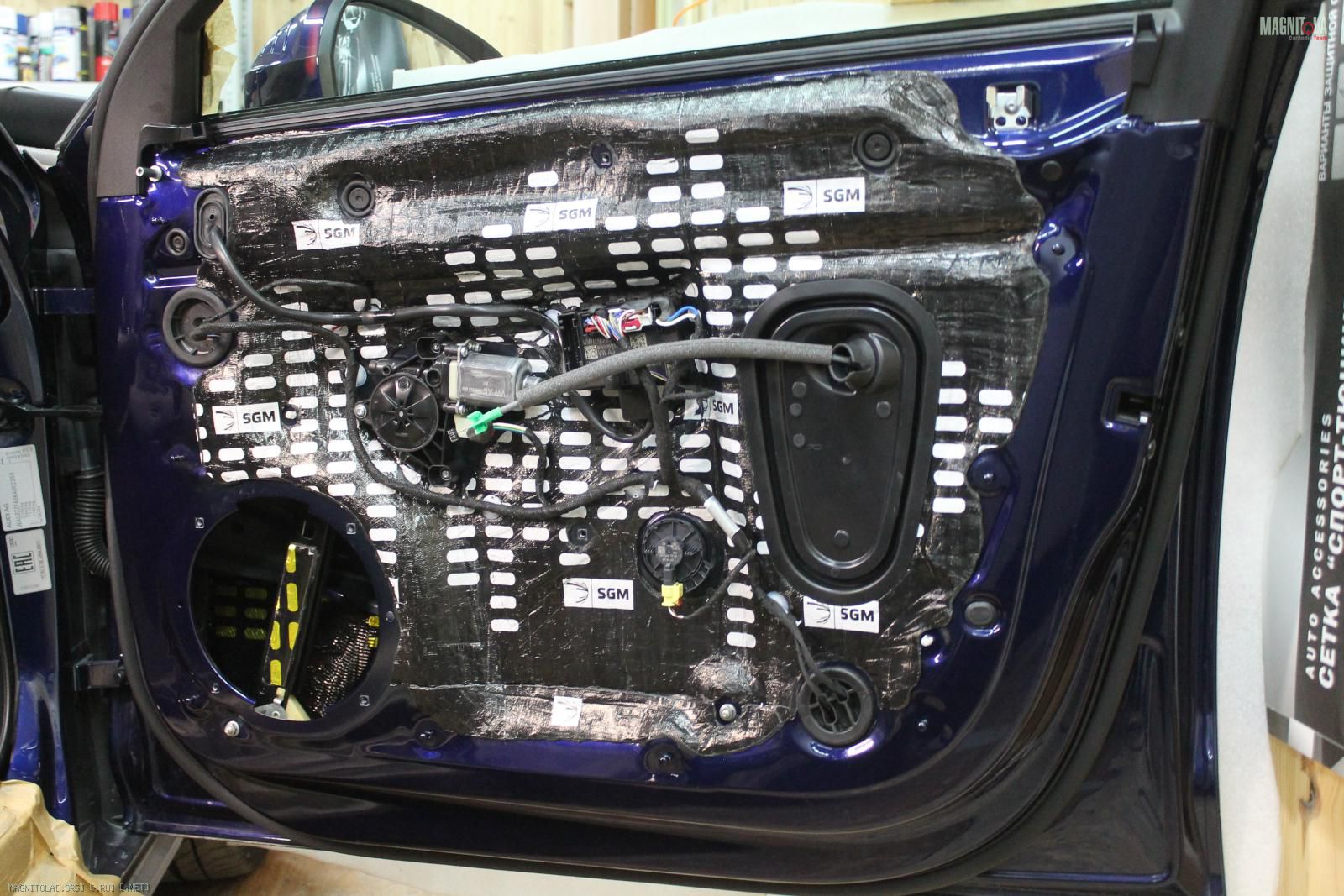

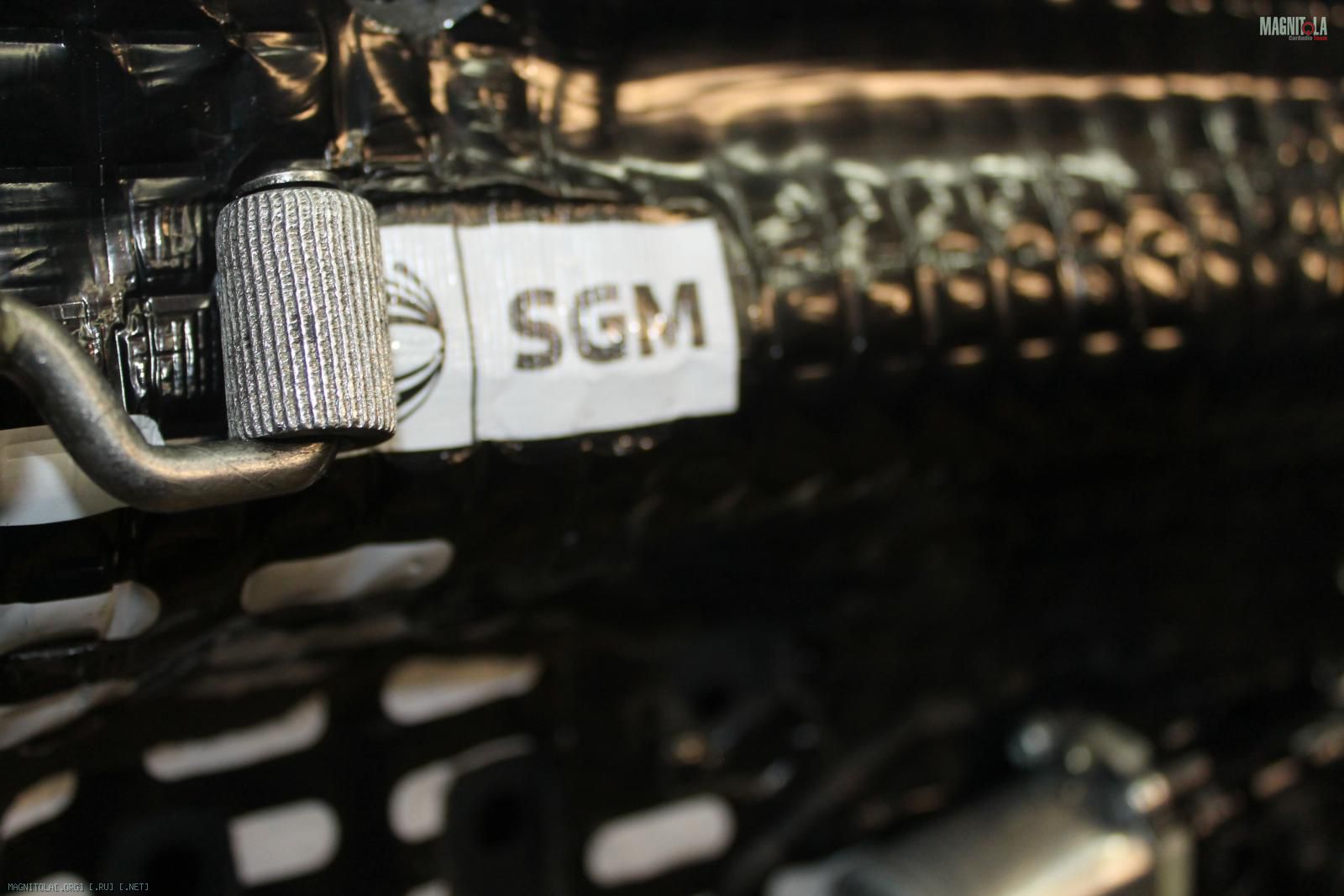

Наносим вибру цельным листом, греем, прикатываем.
Пластиковые заглушки вибрим с обратной стороны.

Вложение 1279767Вложение 1279769Вложение 1279771Вложение 1279773Вложение 1279775Вложение 1279777Вложение 1279779Вложение 1279781

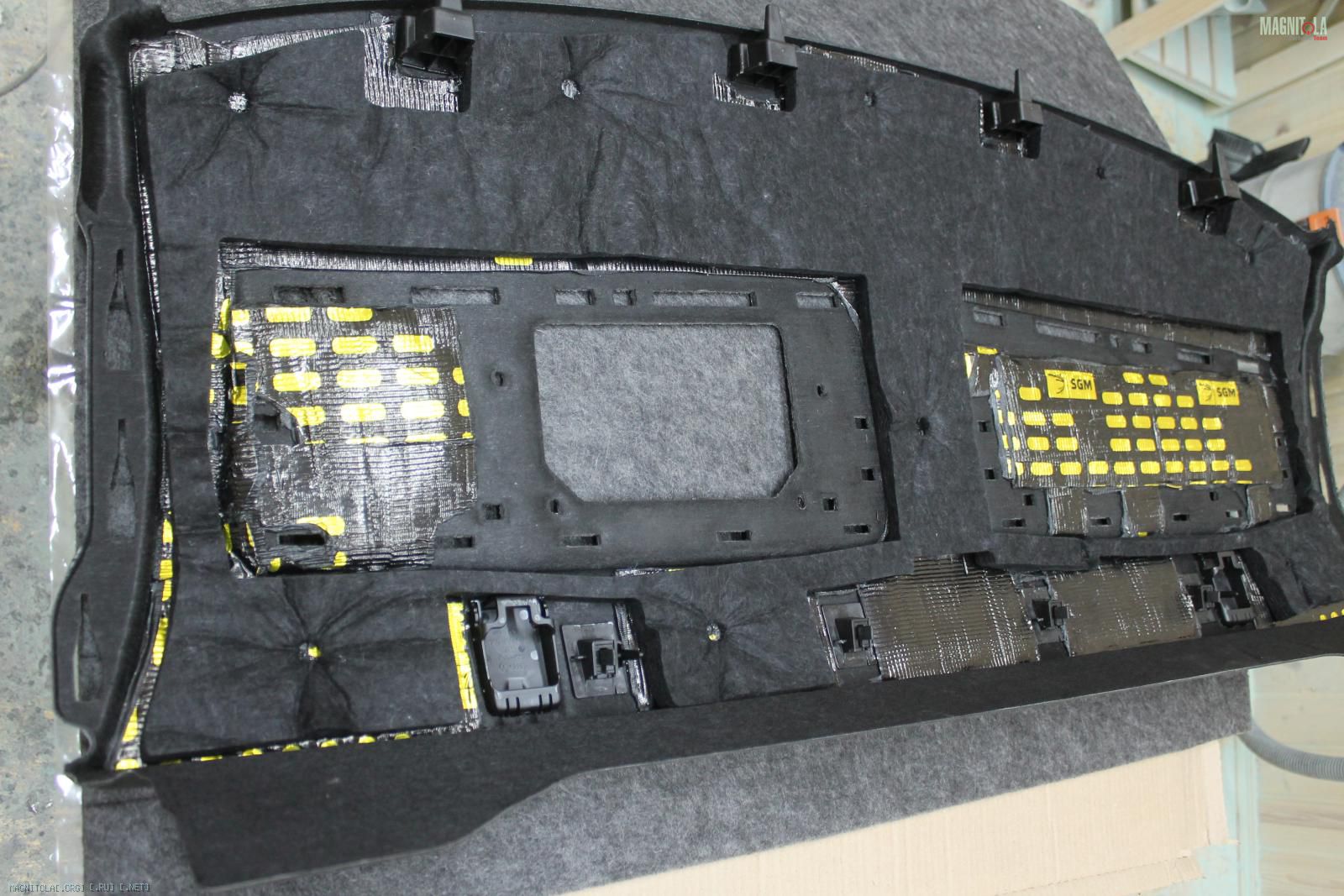

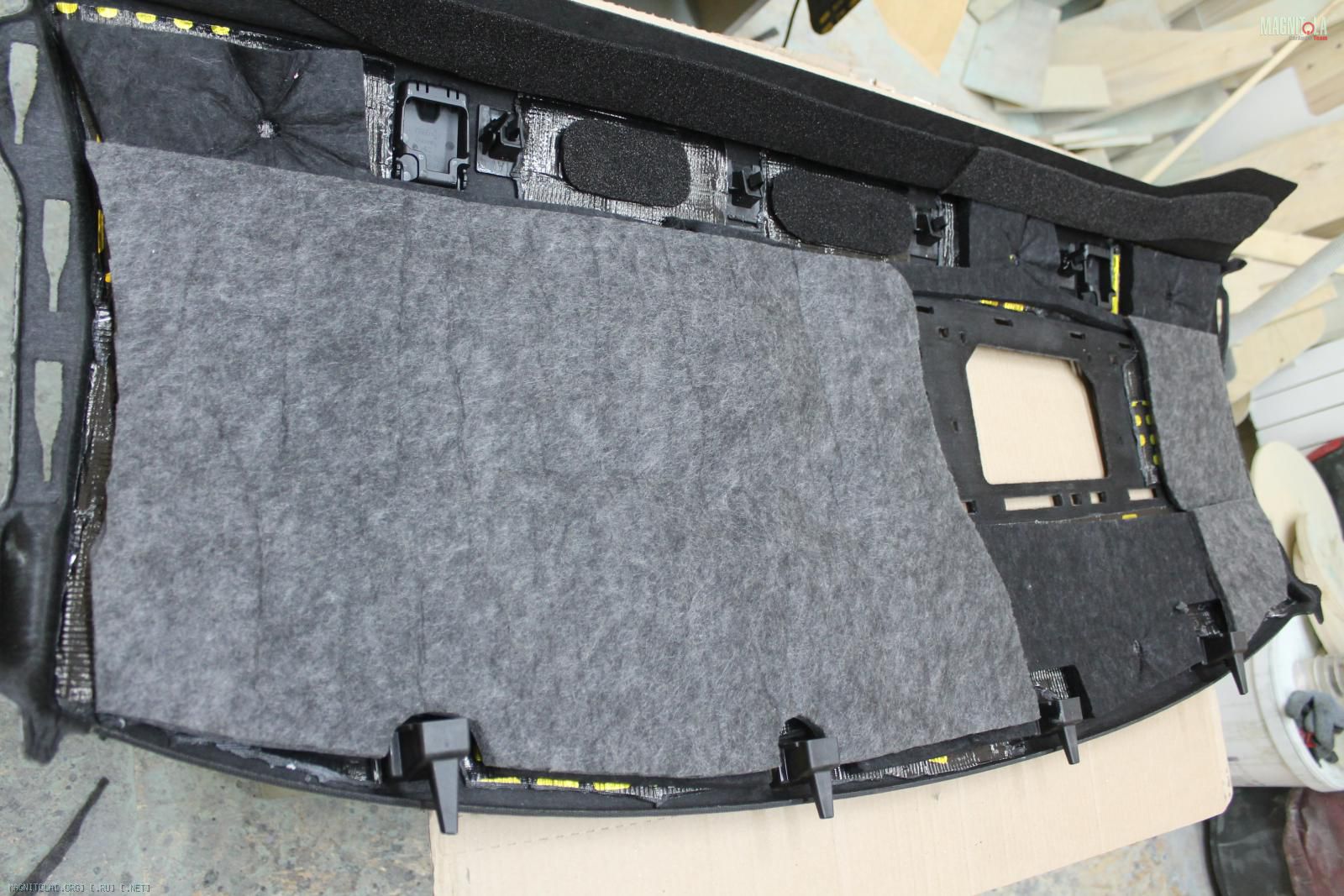

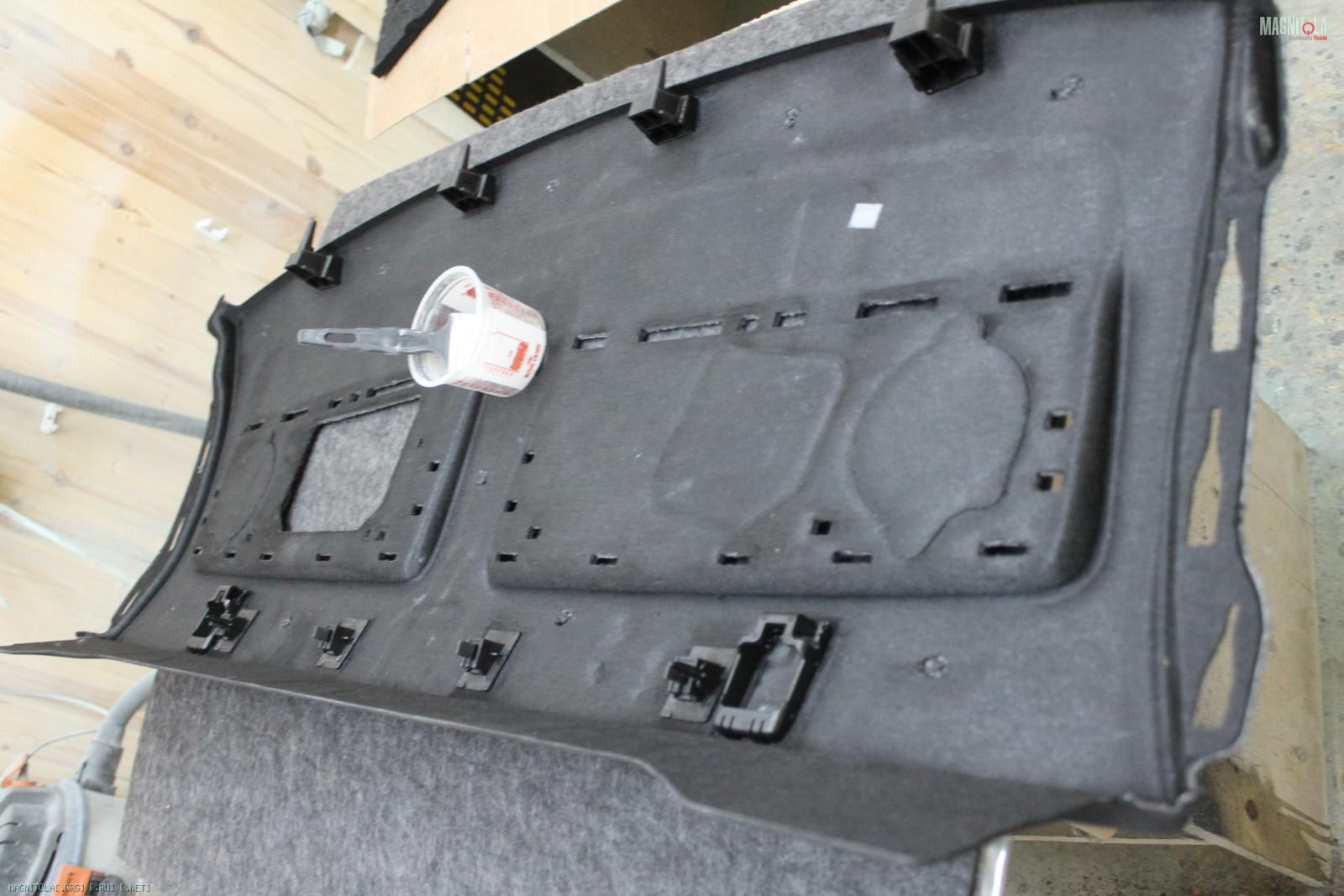

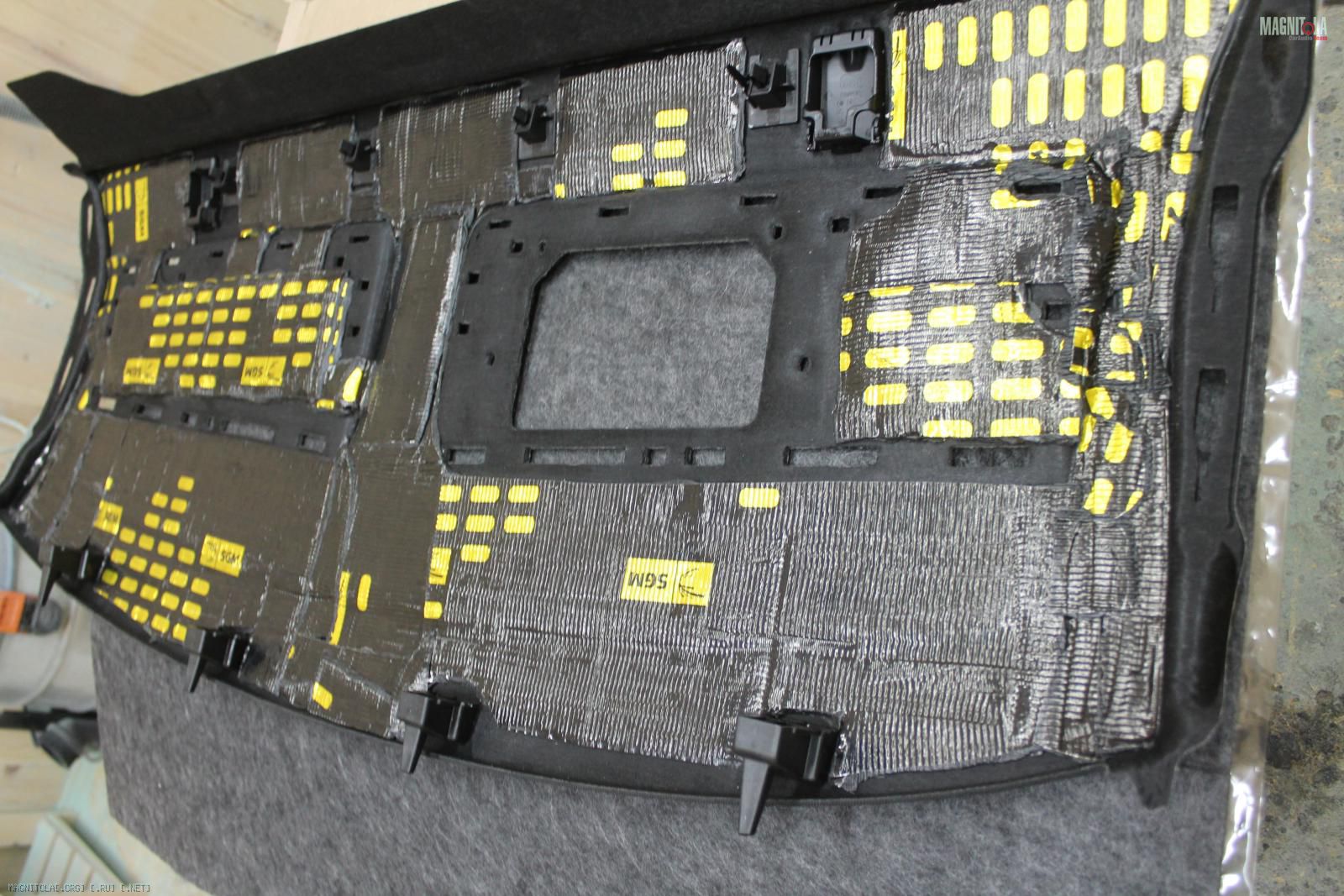

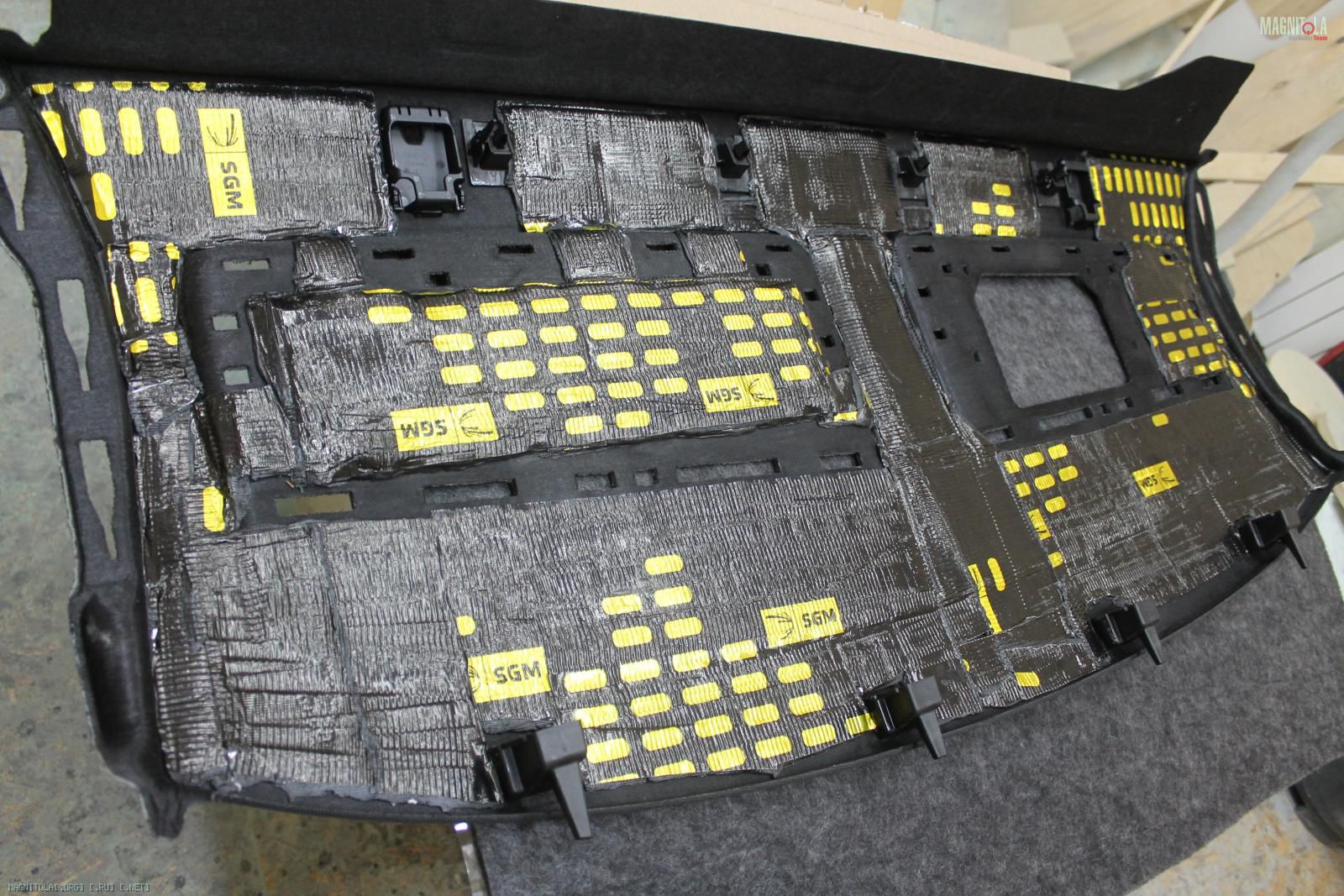

Полку пропитываем полиэфирной смолой, сушим...
Затем наносим вибру 4мм, штатный войлок, дополнительный войлок, уплотнительную ленту.

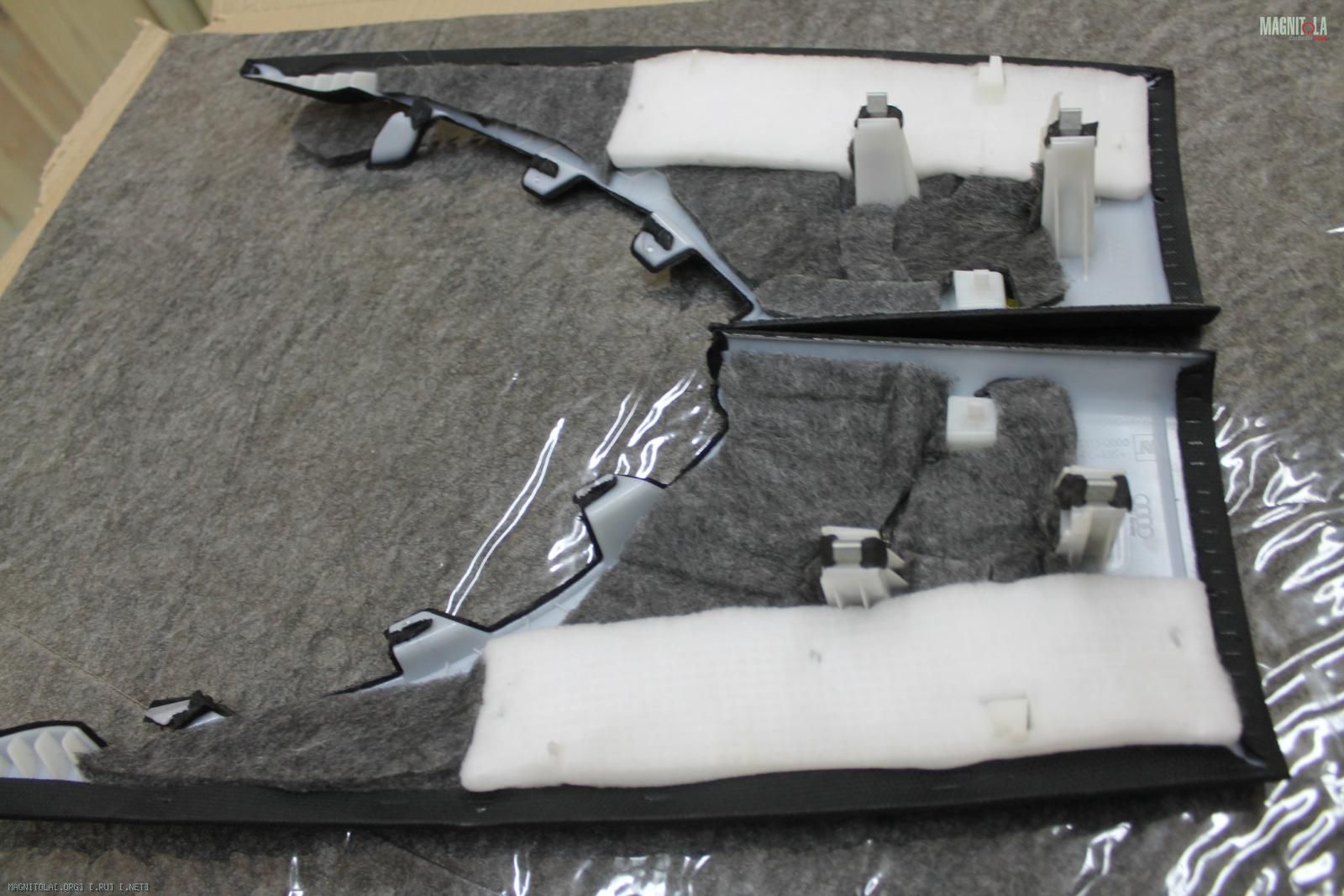

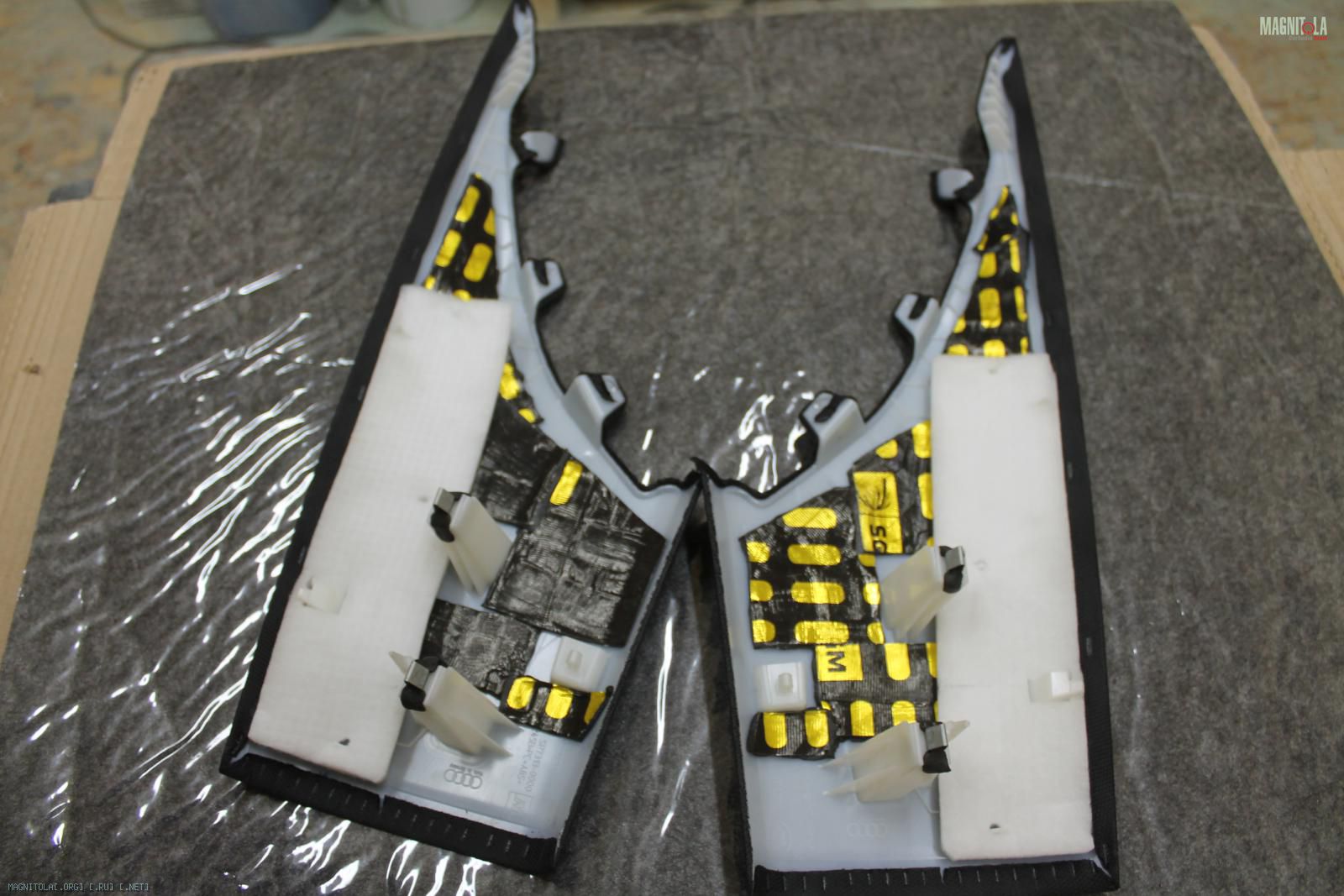

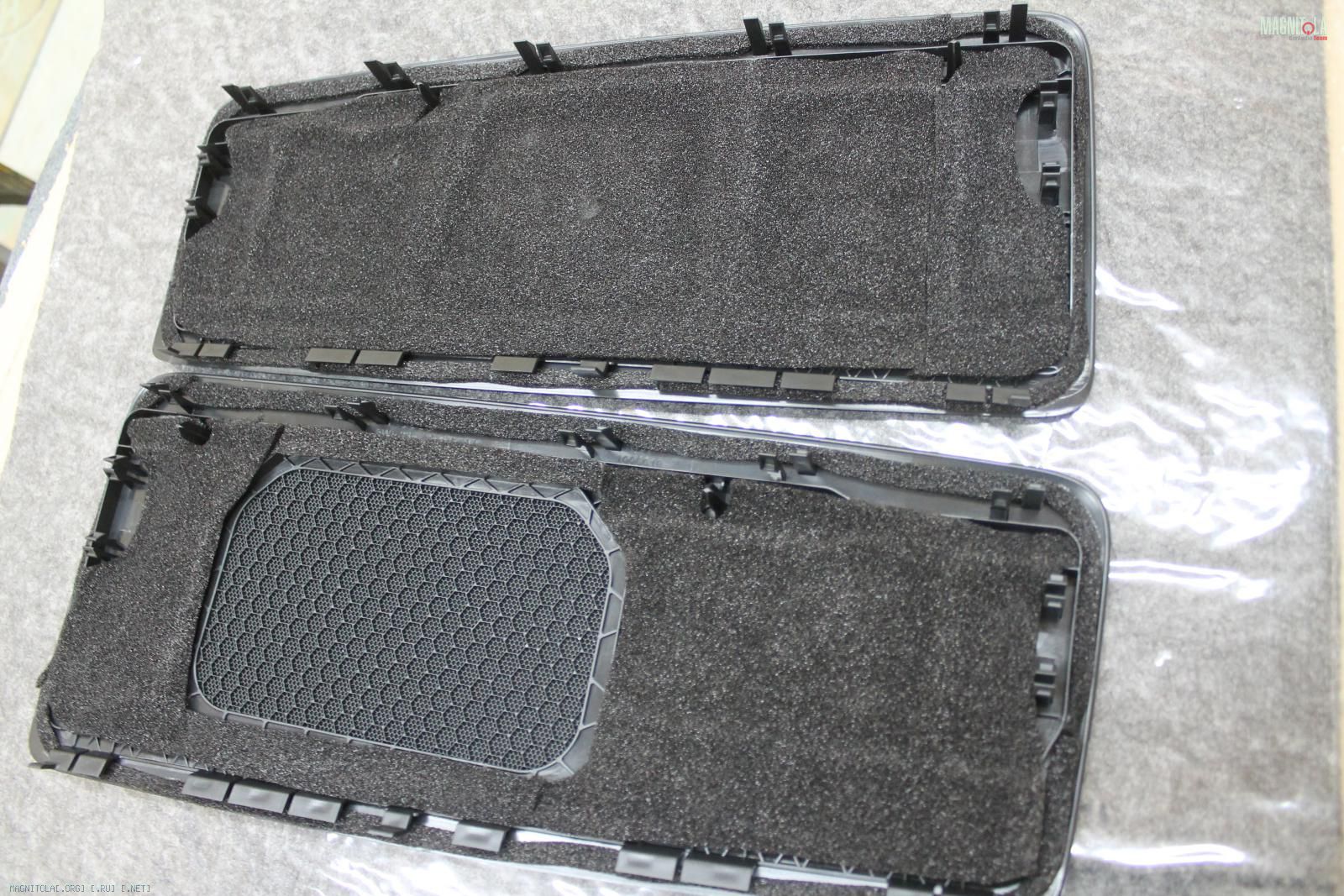

Вибрим боковые стойки, декоративные сетки, уплотняем битопластом.
Вложение 1279783Вложение 1279785Вложение 1279787Вложение 1279789Вложение 1279791Вложение 1279793Вложение 1279795Вложение 1279797

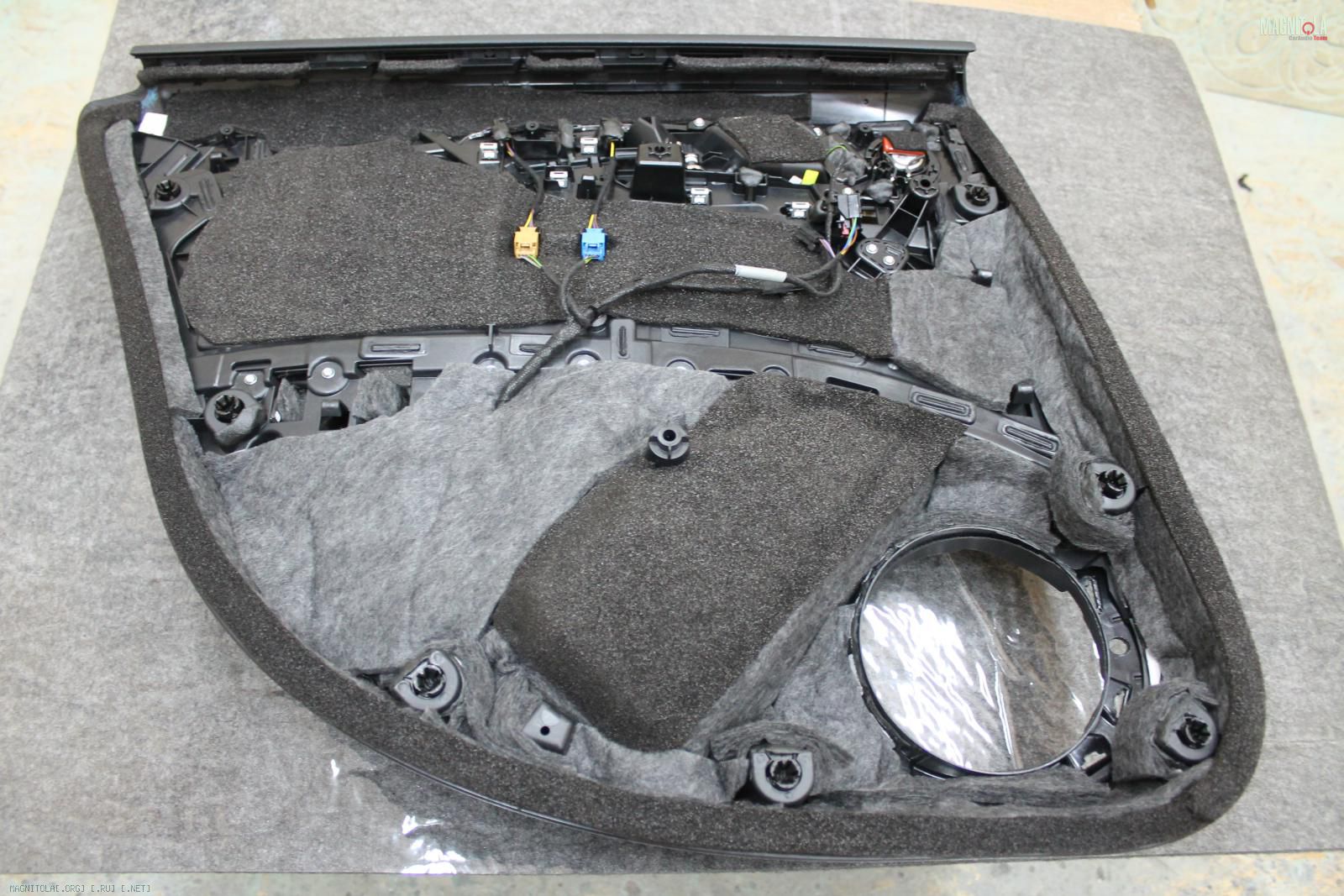

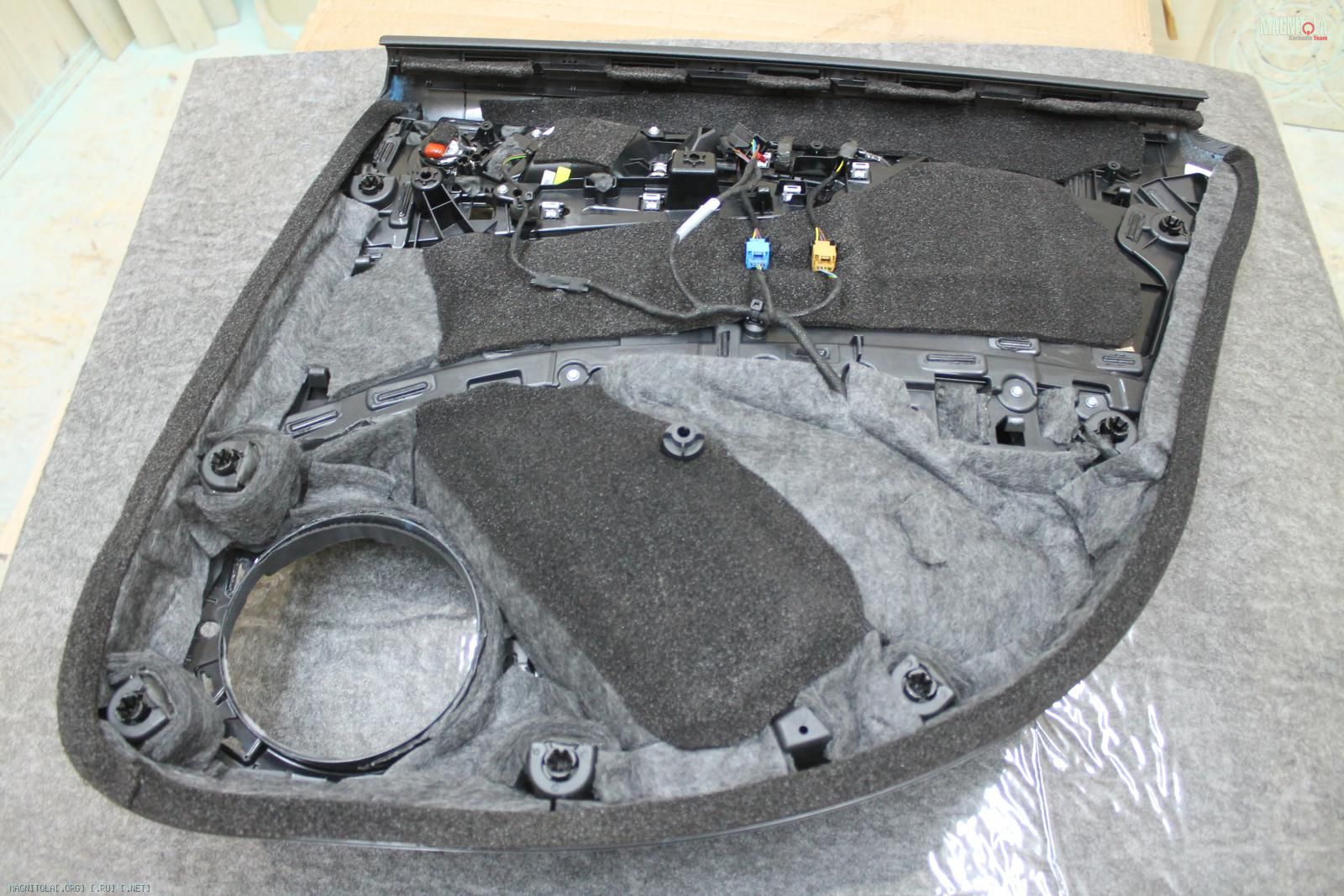

Задние карты.

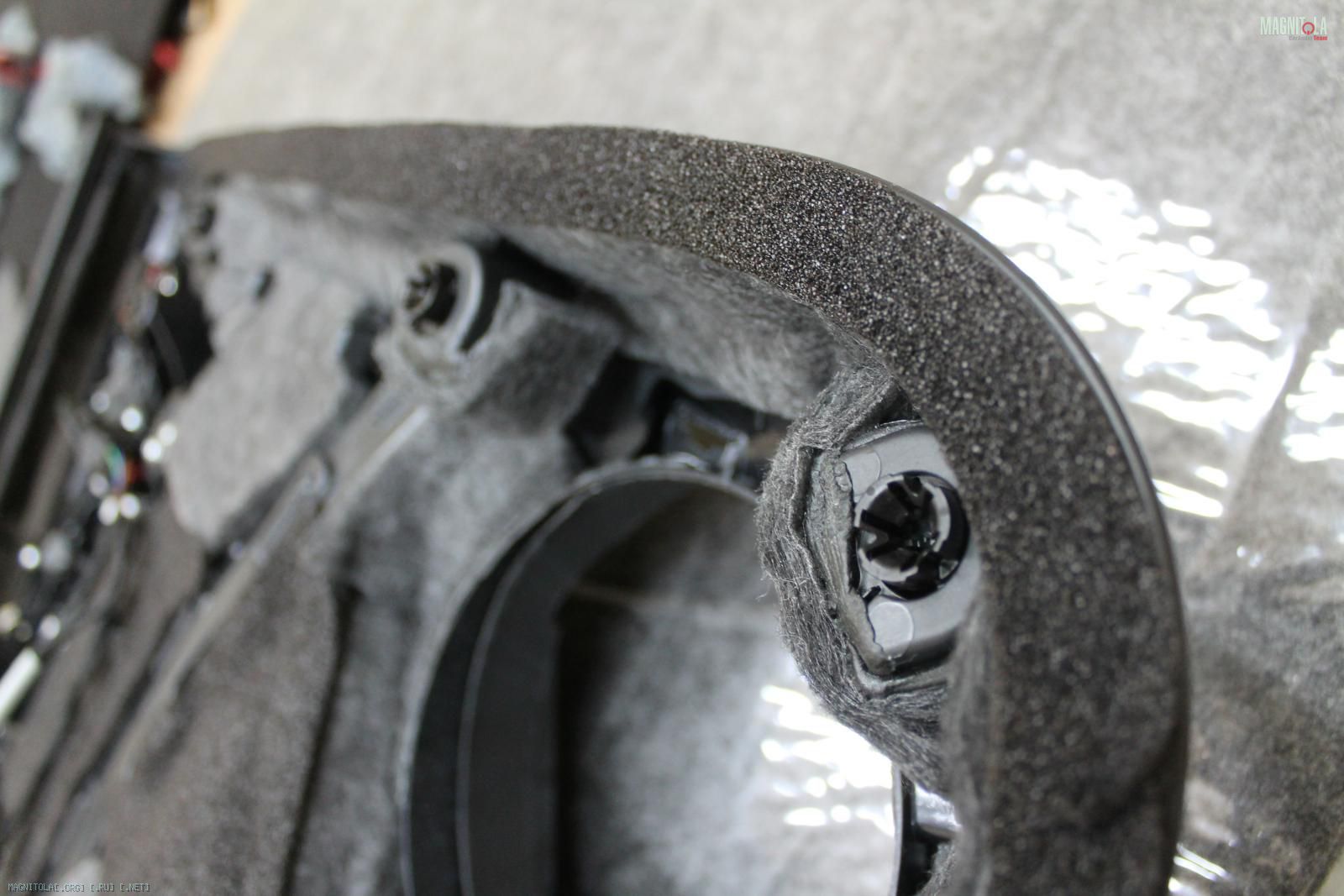

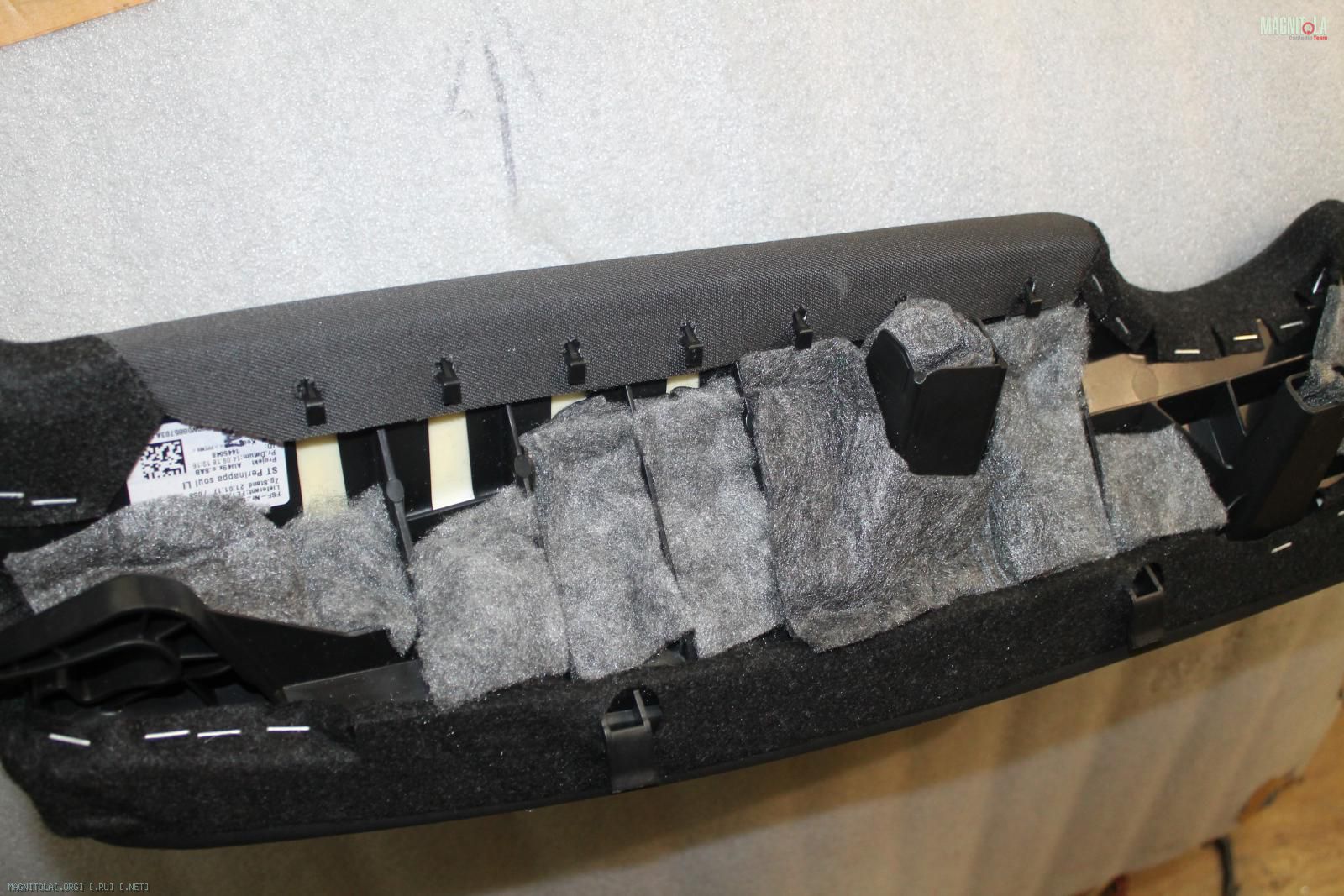

Наносим вибру, войлок, битопласт, уплотнительную ленту по периметру.
Уплотняем сетки и декоративные элементы двери.

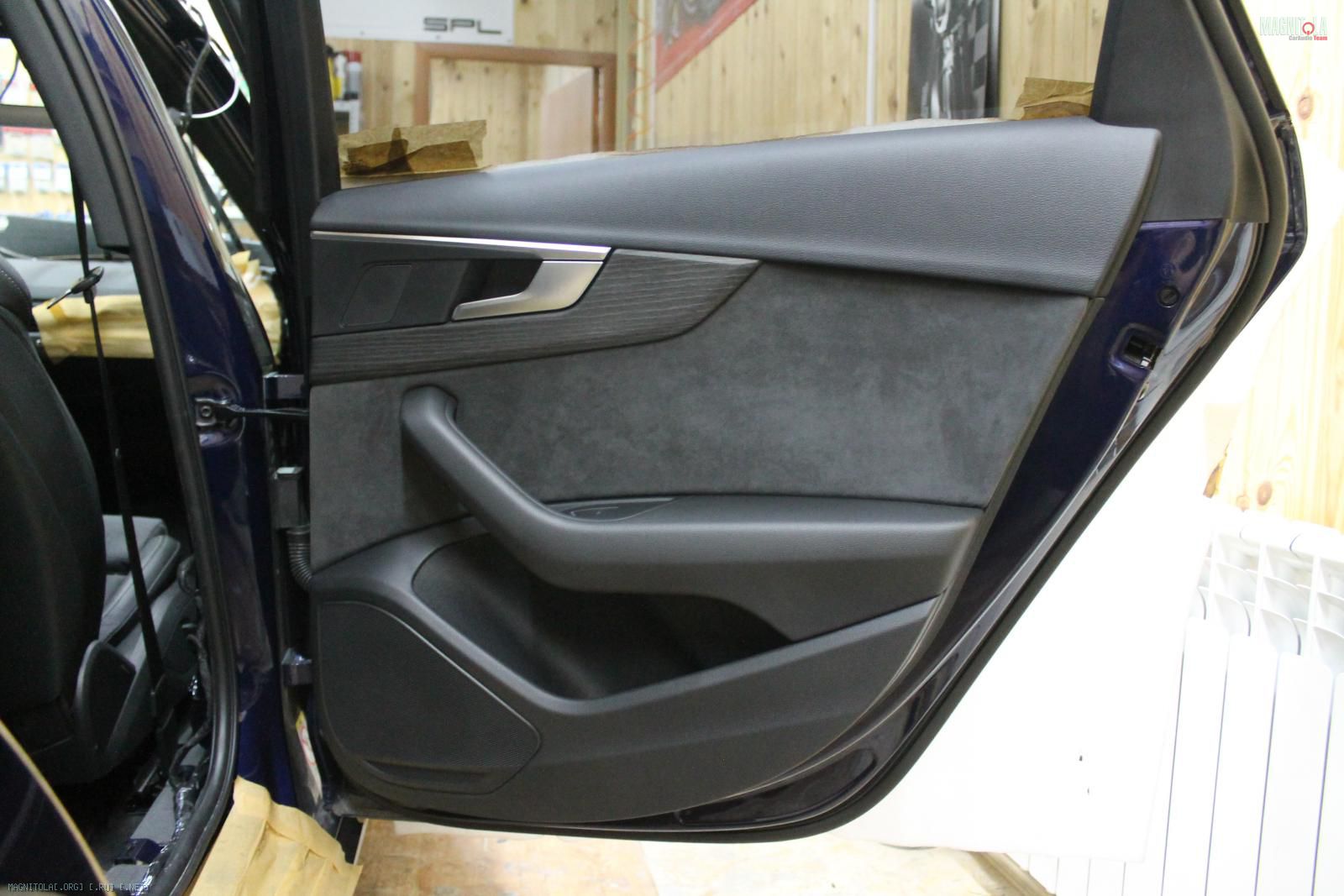

Собираем.
Вложение 1279799Вложение 1279801Вложение 1279803Вложение 1279805Вложение 1279807Вложение 1279809Вложение 1279811Вложение 1279813Вложение 1279815

Audi A4 2.0 40 TDI

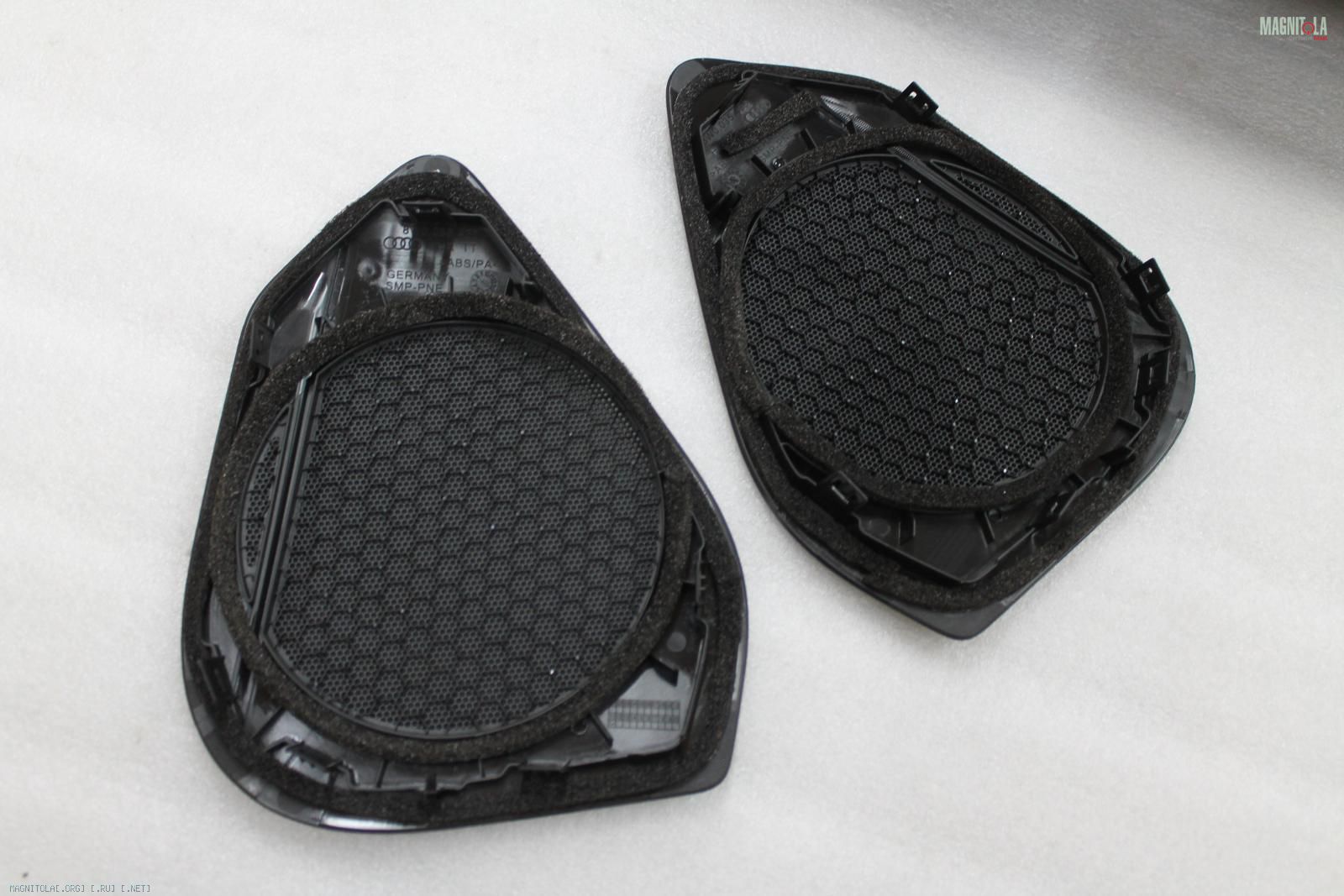

Передние карты...
Вложение 1279899Вложение 1279901Вложение 1279903Вложение 1279905Вложение 1279907

Audi A4 2.0 40 TDI

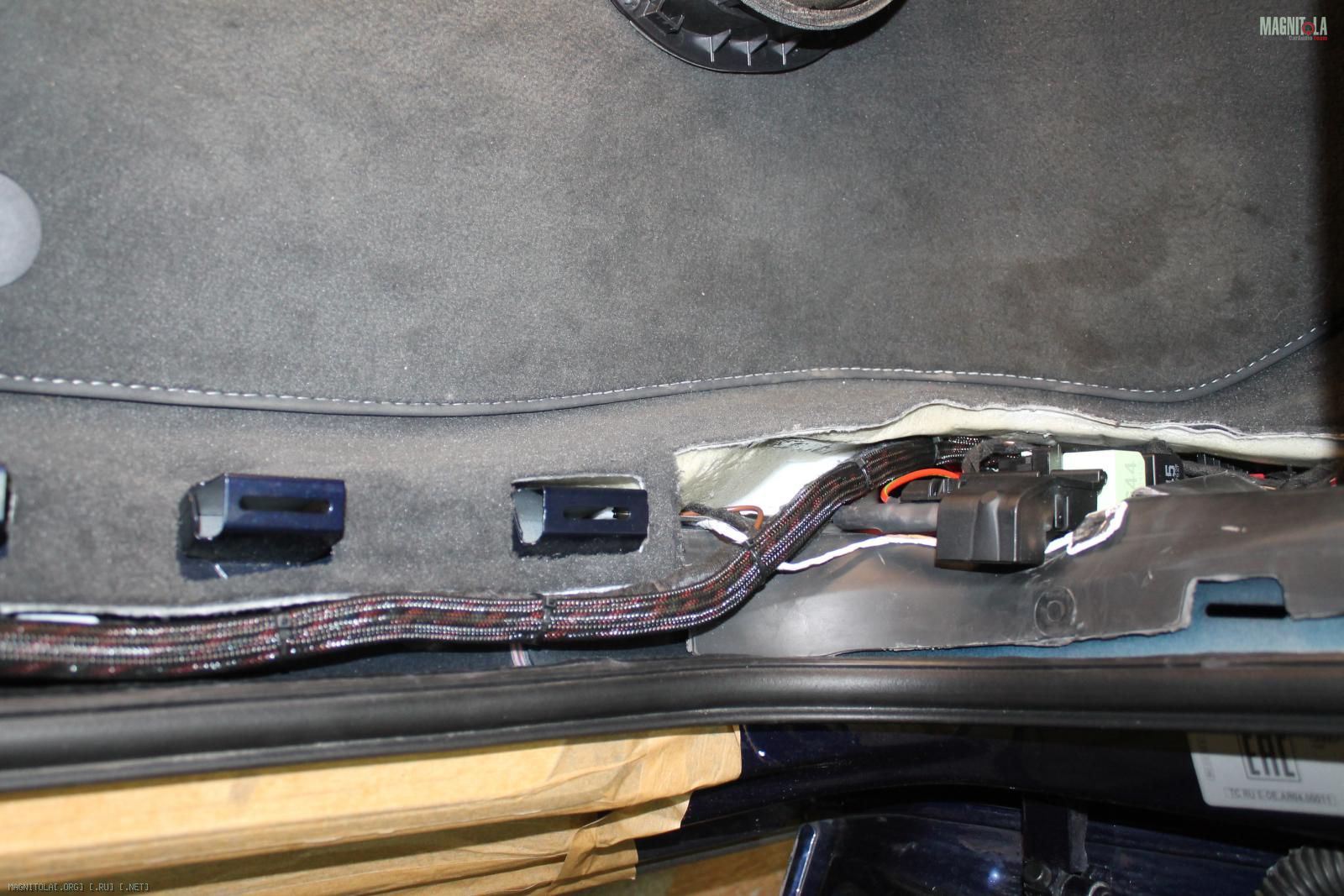

Вяжем в косу акустическую проводку.
Одеваем в змейку.

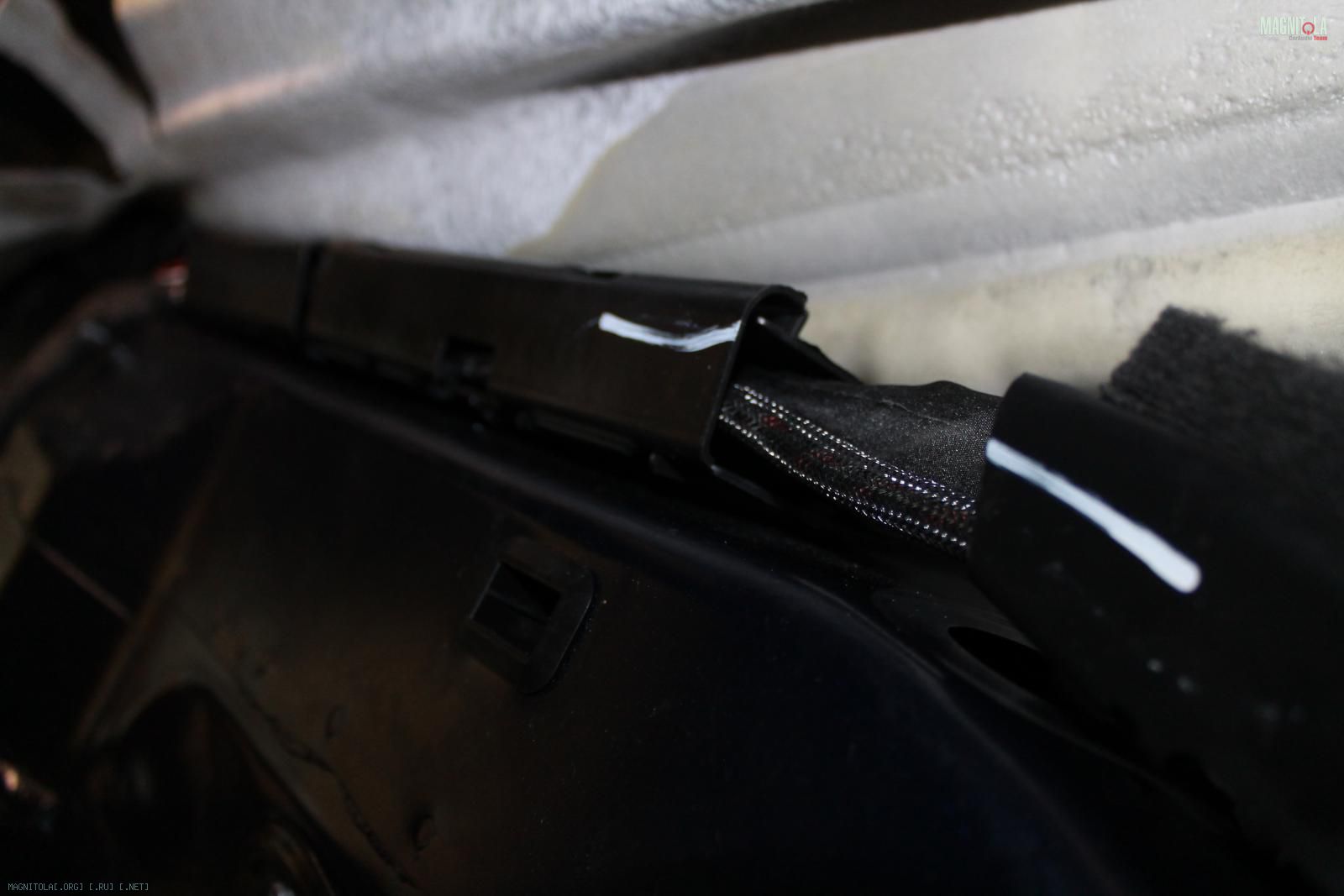

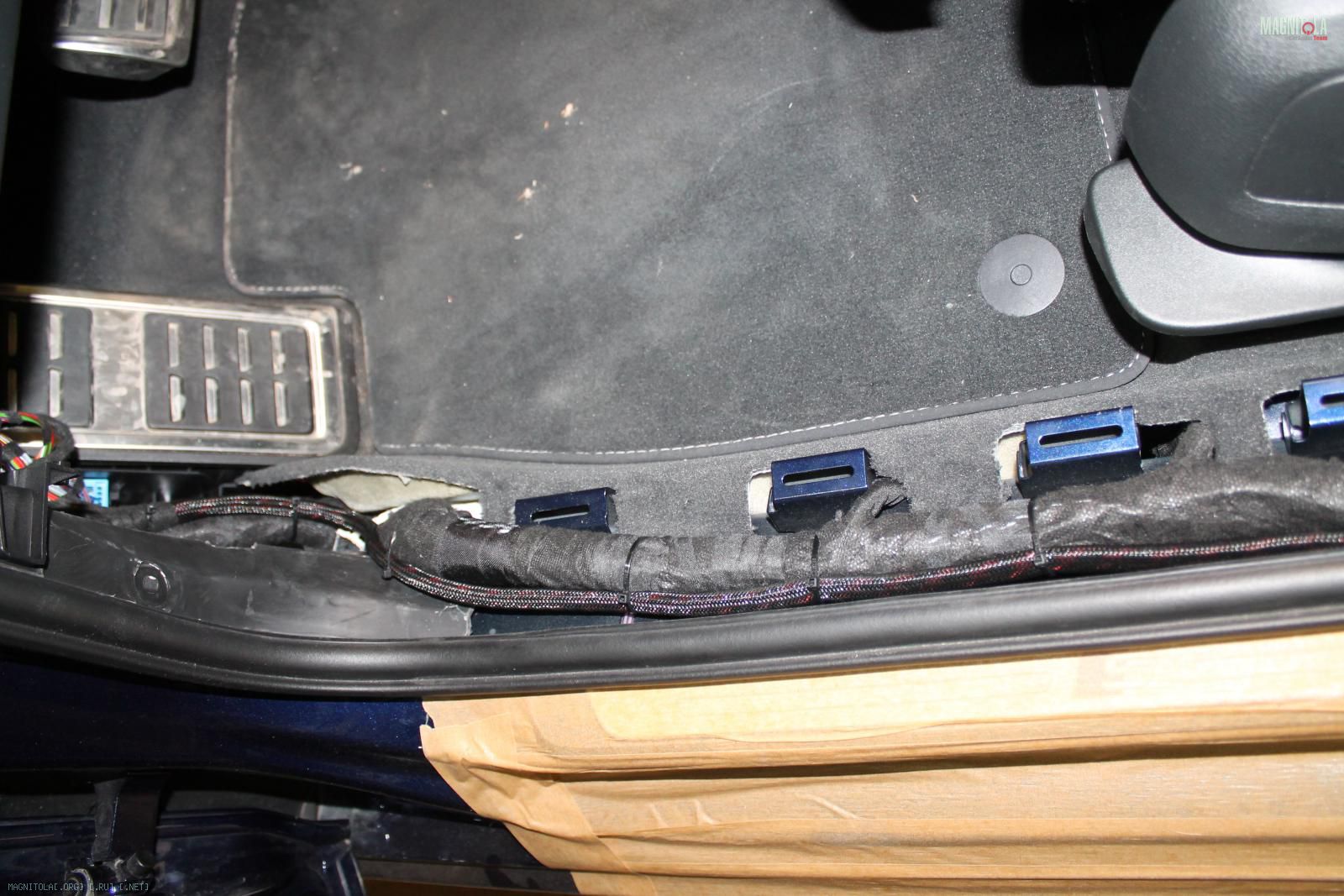

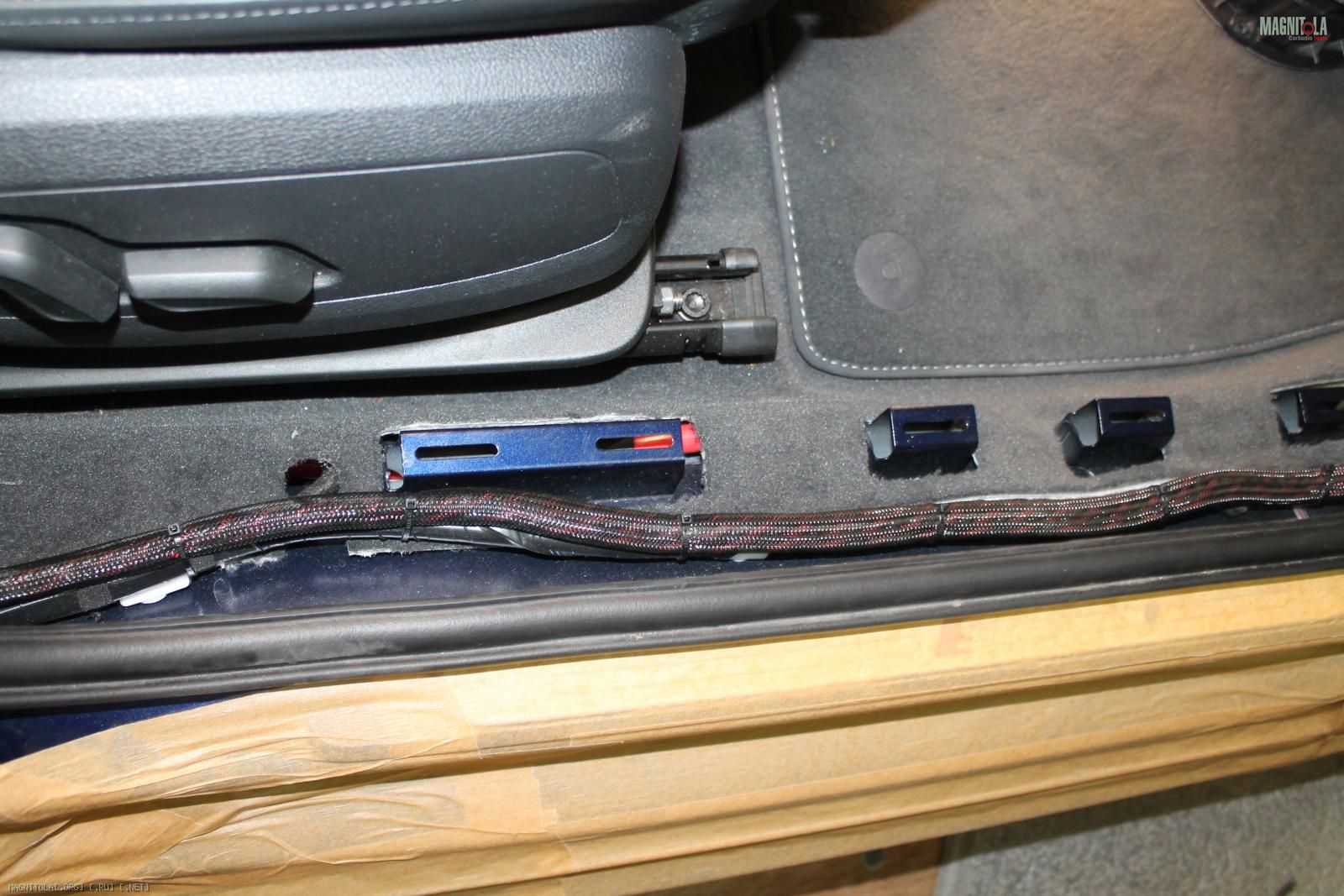

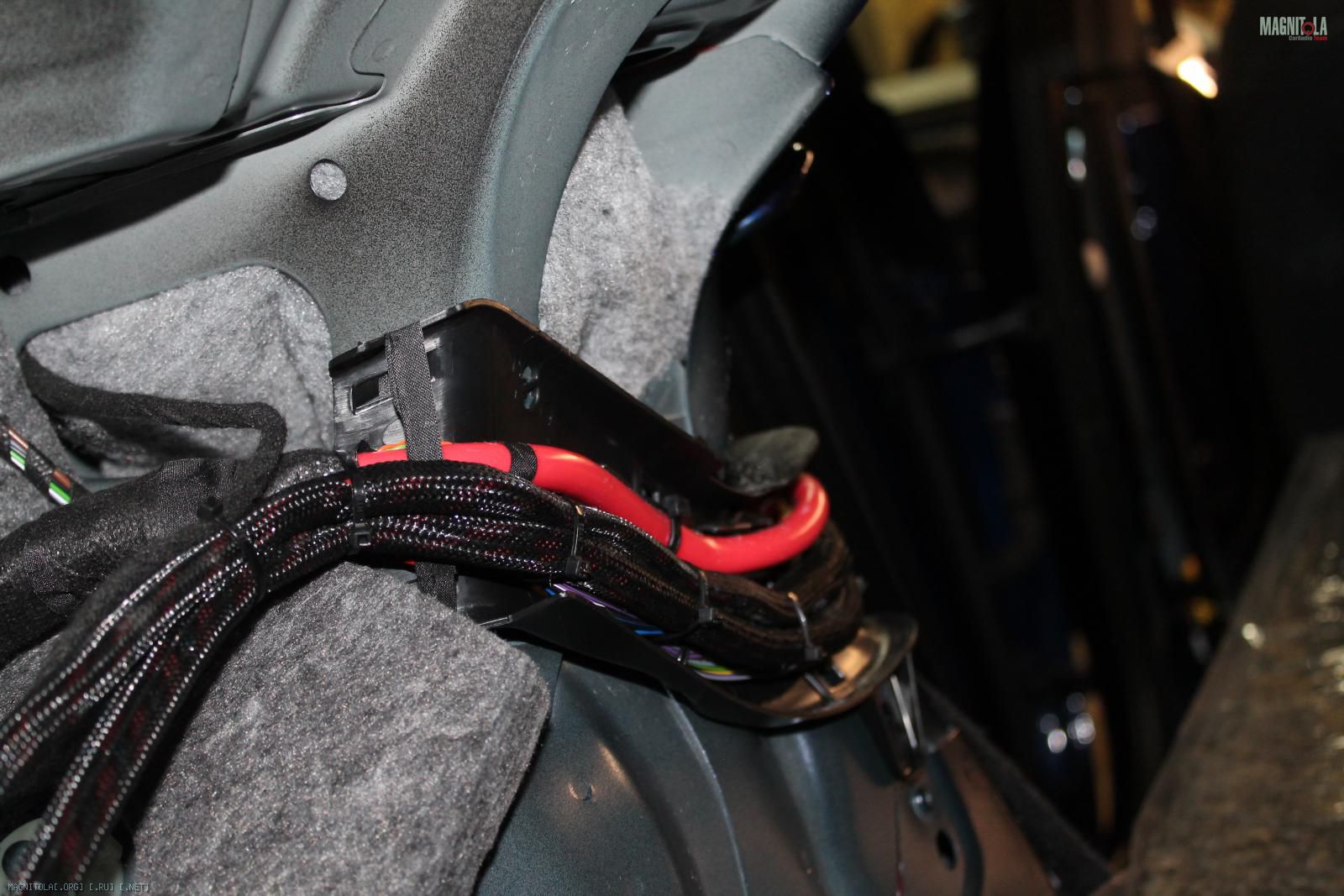

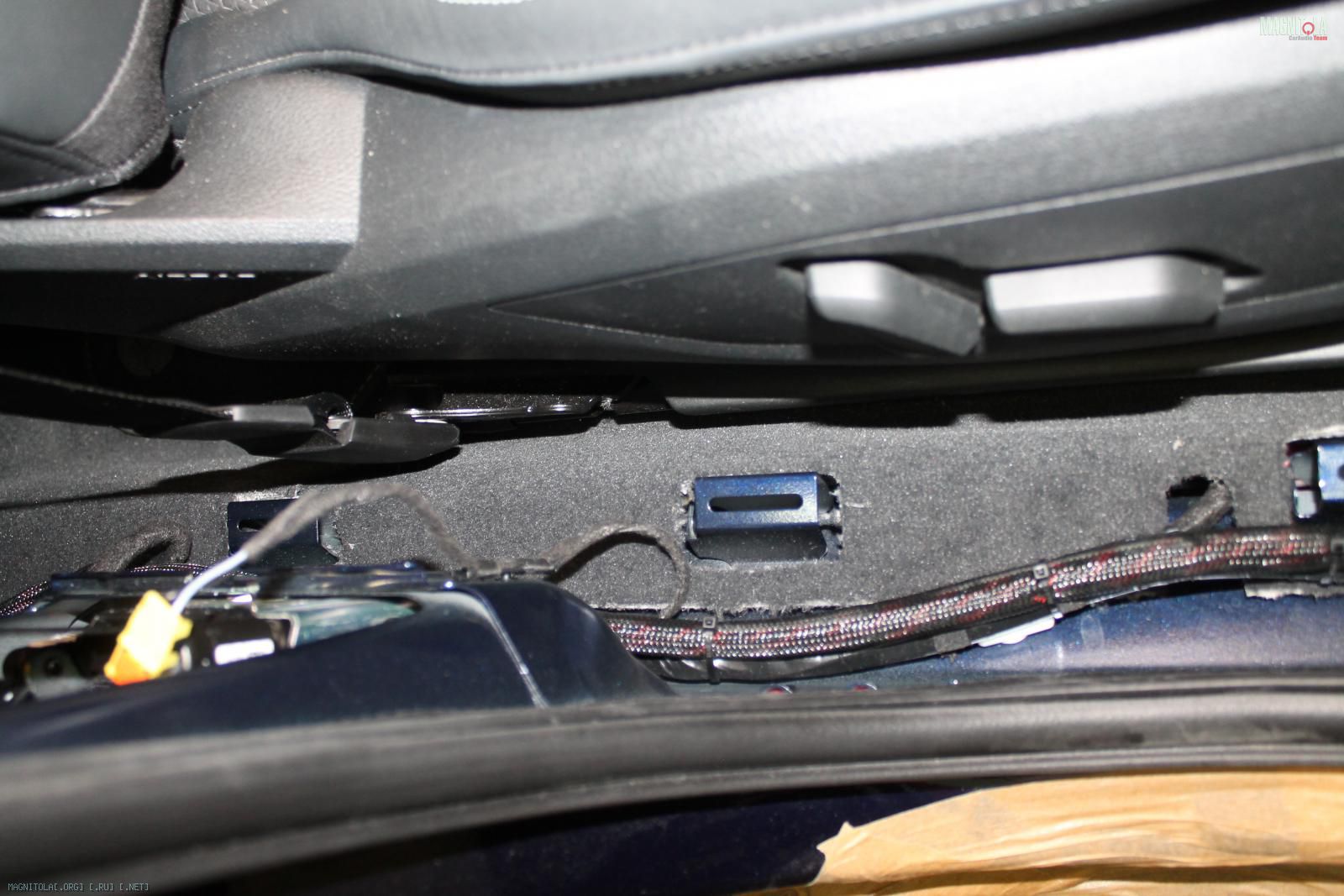

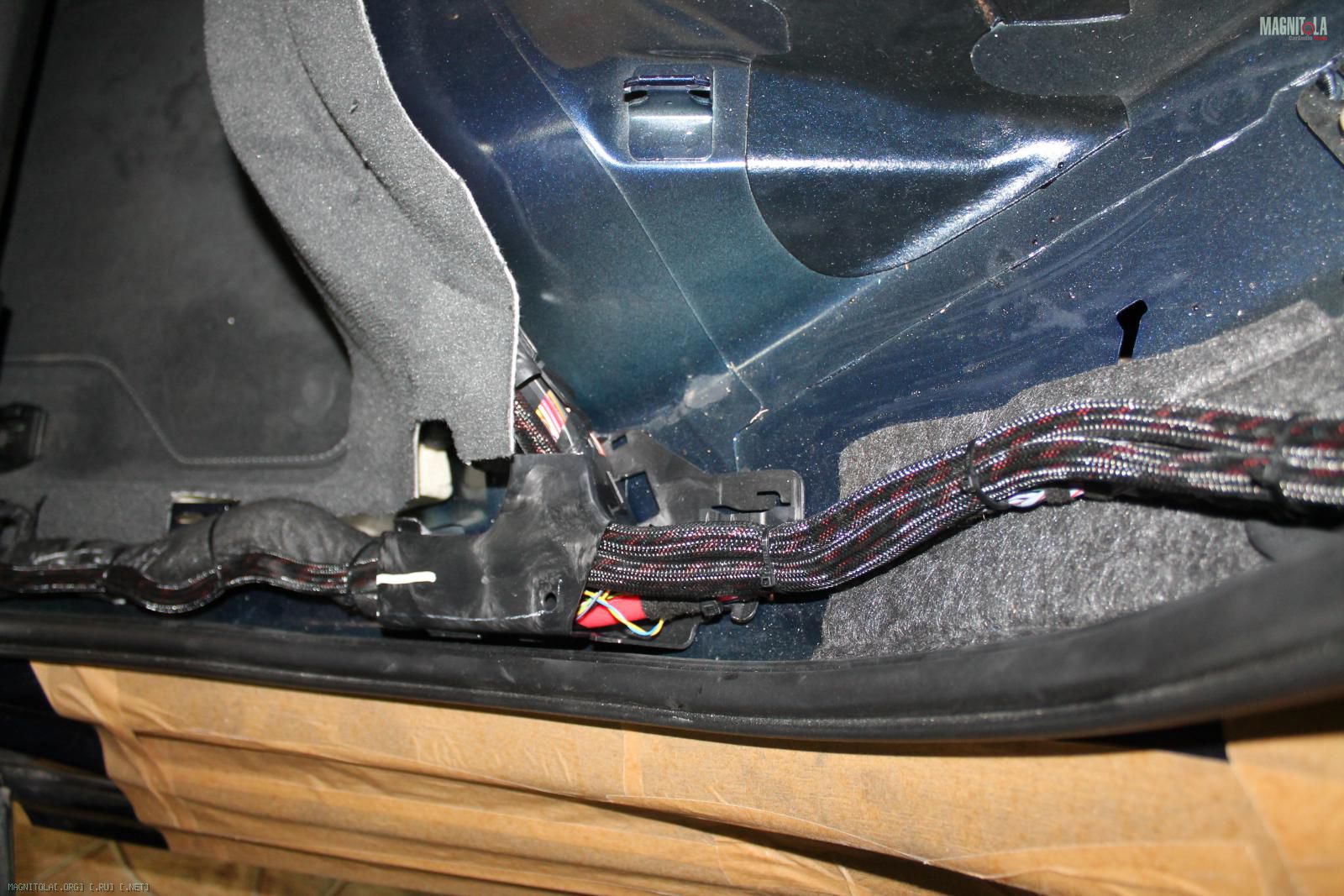

Протяжка/закрепление проводки.
Вложение 1280017Вложение 1280019Вложение 1280021Вложение 1280023Вложение 1280025Вложение 1280027Вложение 1280029Вложение 1280031Вложение 1280033Вложение 1280035Вложение 1280037Вложение 1280039Вложение 1280041

Устанавливаем сабвуфер.
Убираем АКЗ сабвуфера.

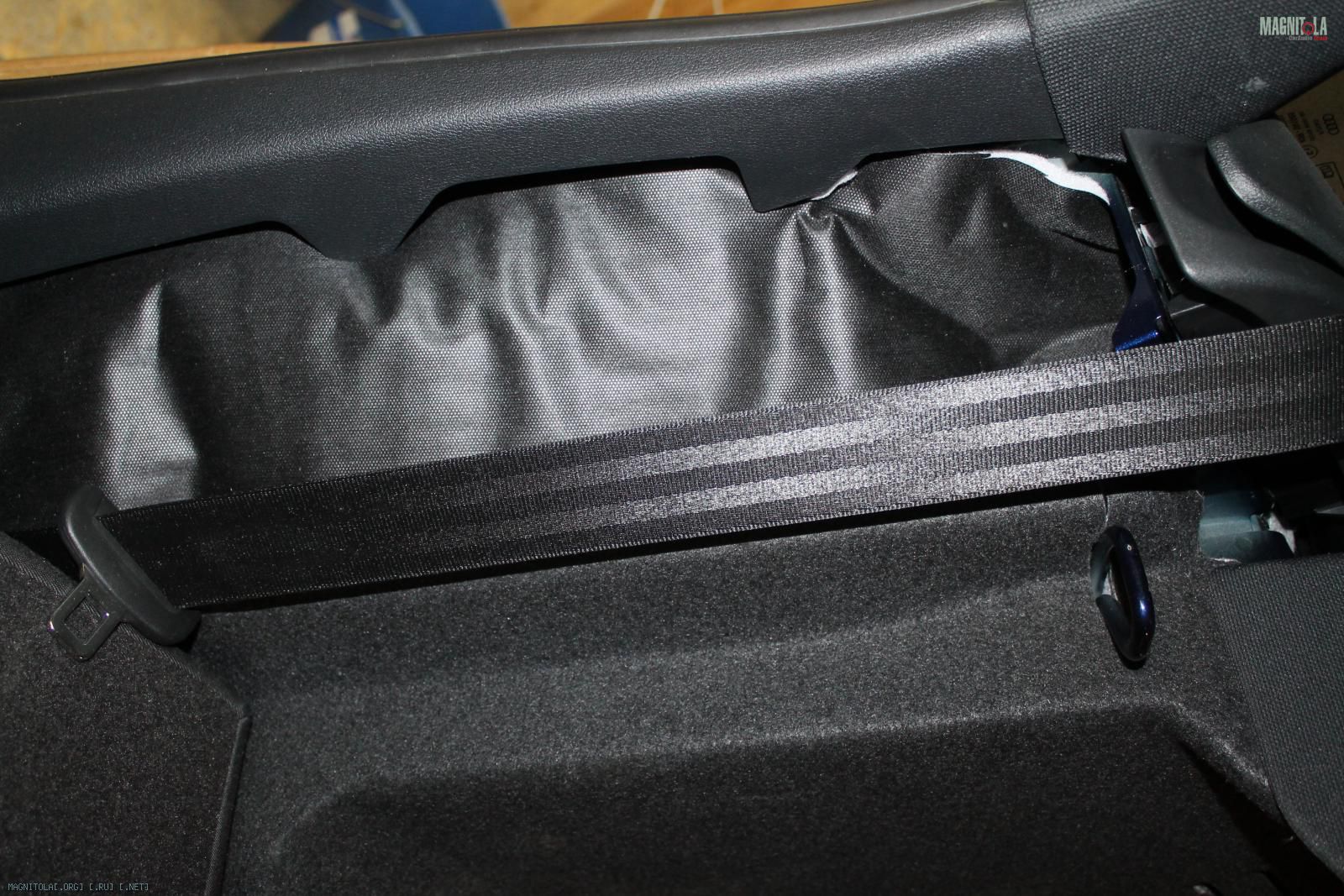

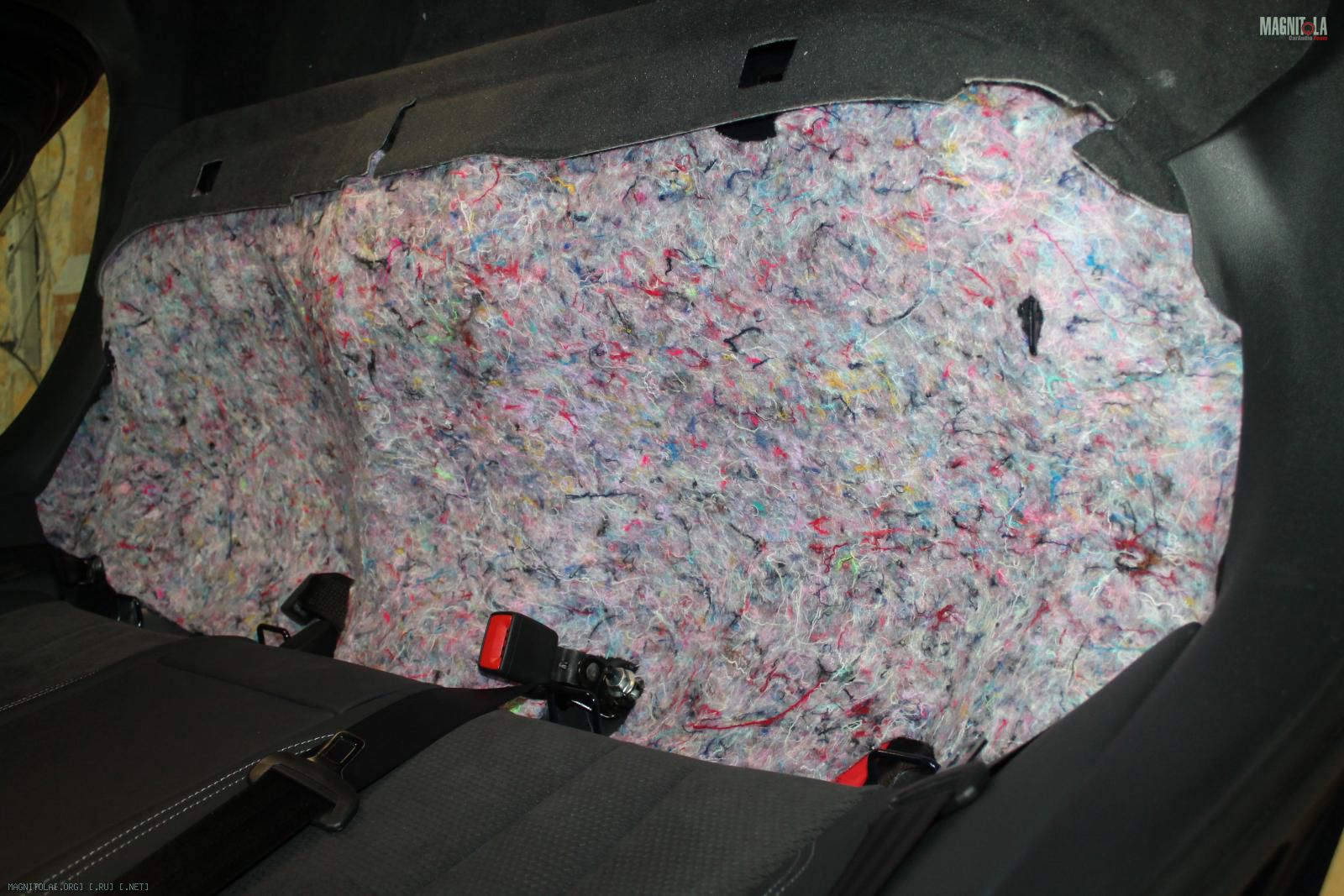

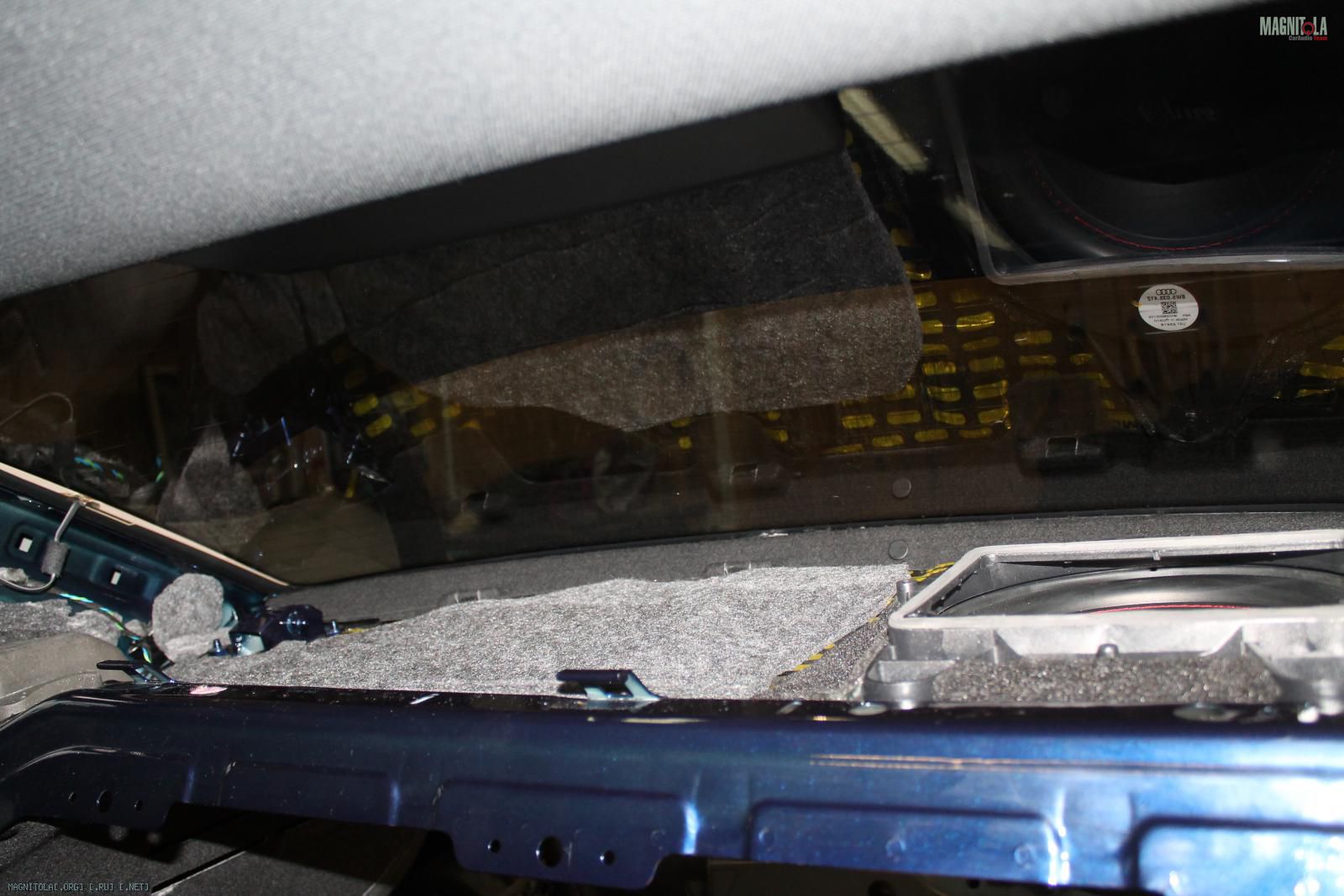

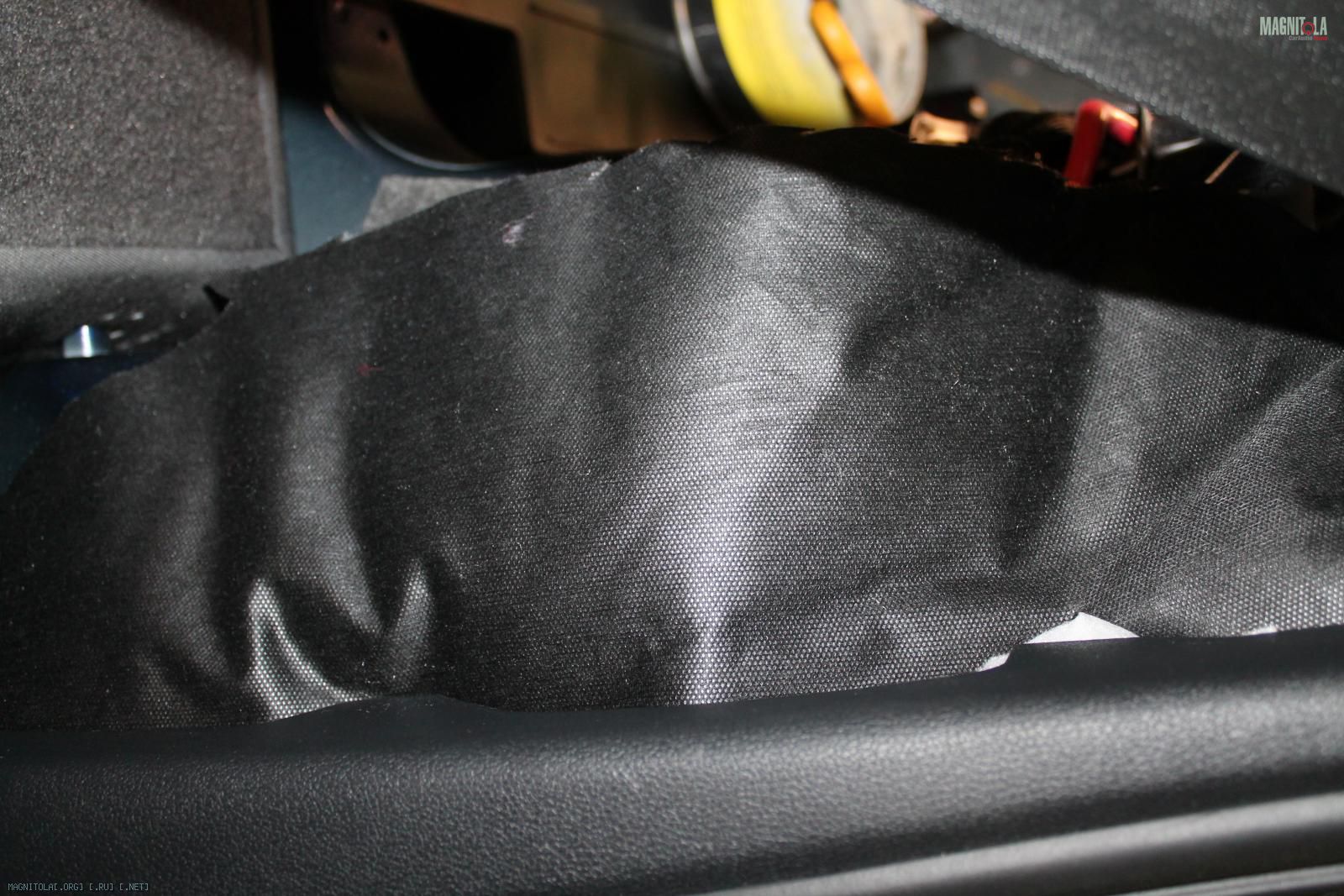

Добавляемым на полку слои шумопоглотителя.
При заказе арок снаружи в подарок укладываются два слоя микроволокна SGM Pro, слой войлока, и слой шумопоглотителя за задним диваном.

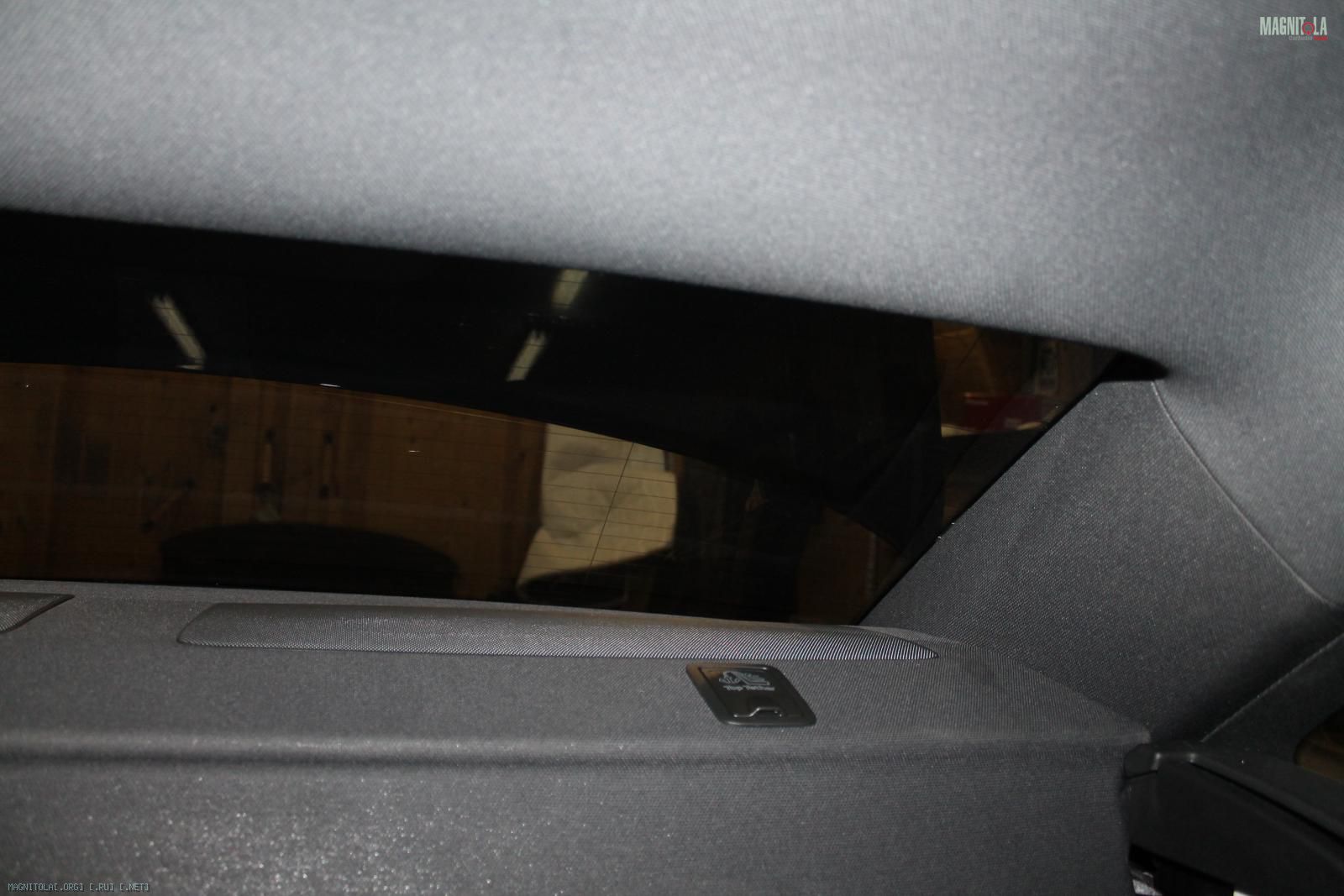

Собираем салон
Вложение 1280043Вложение 1280045Вложение 1280047Вложение 1280049Вложение 1280051Вложение 1280053Вложение 1280055Вложение 1280057Вложение 1280059Вложение 1280061

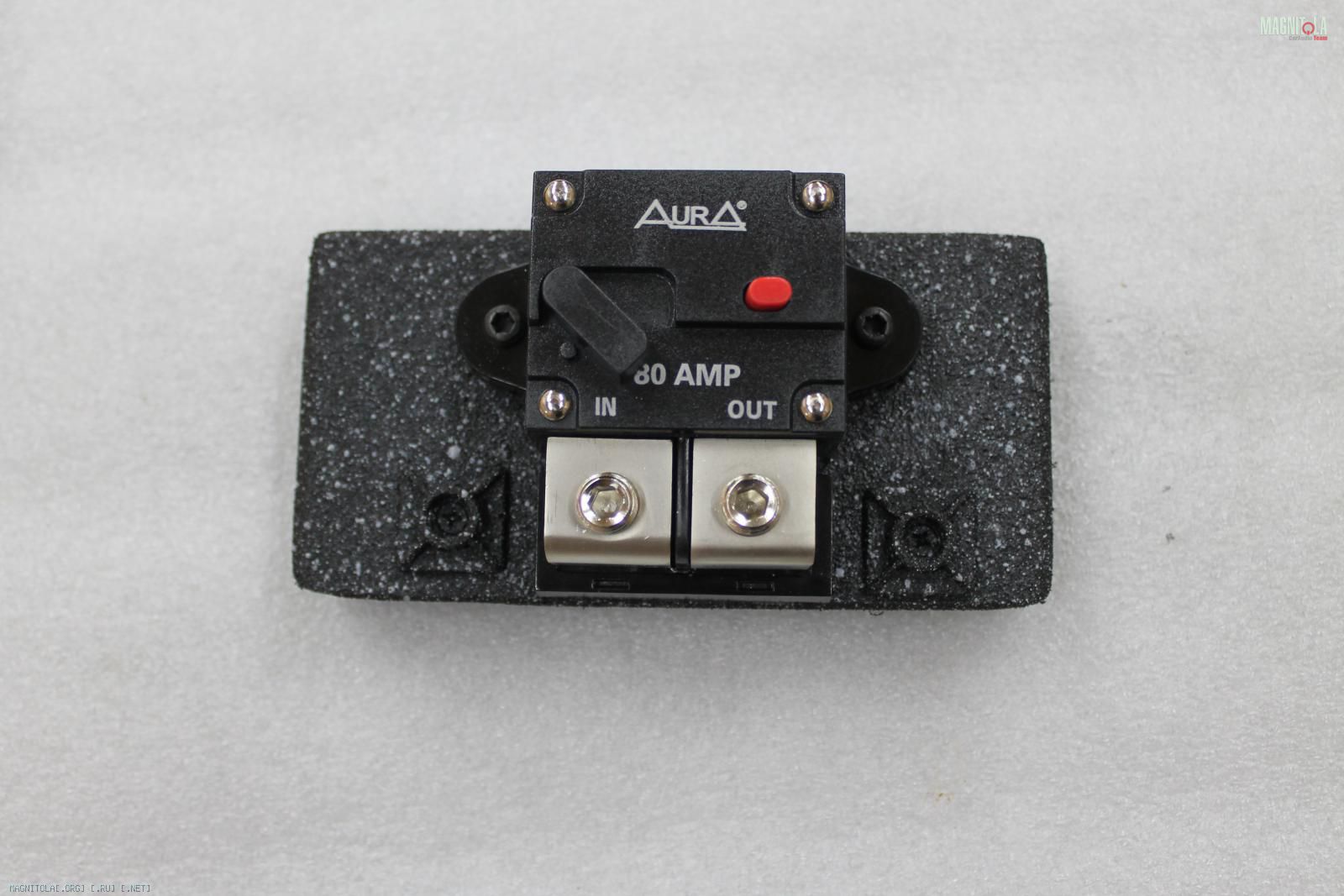

Изготавливаем/красим проставочные кольца под мидбас и полочку под предохранитель.
Подключаем мидбасы.
Вложение 1280063Вложение 1280065Вложение 1280067Вложение 1280069Вложение 1280071

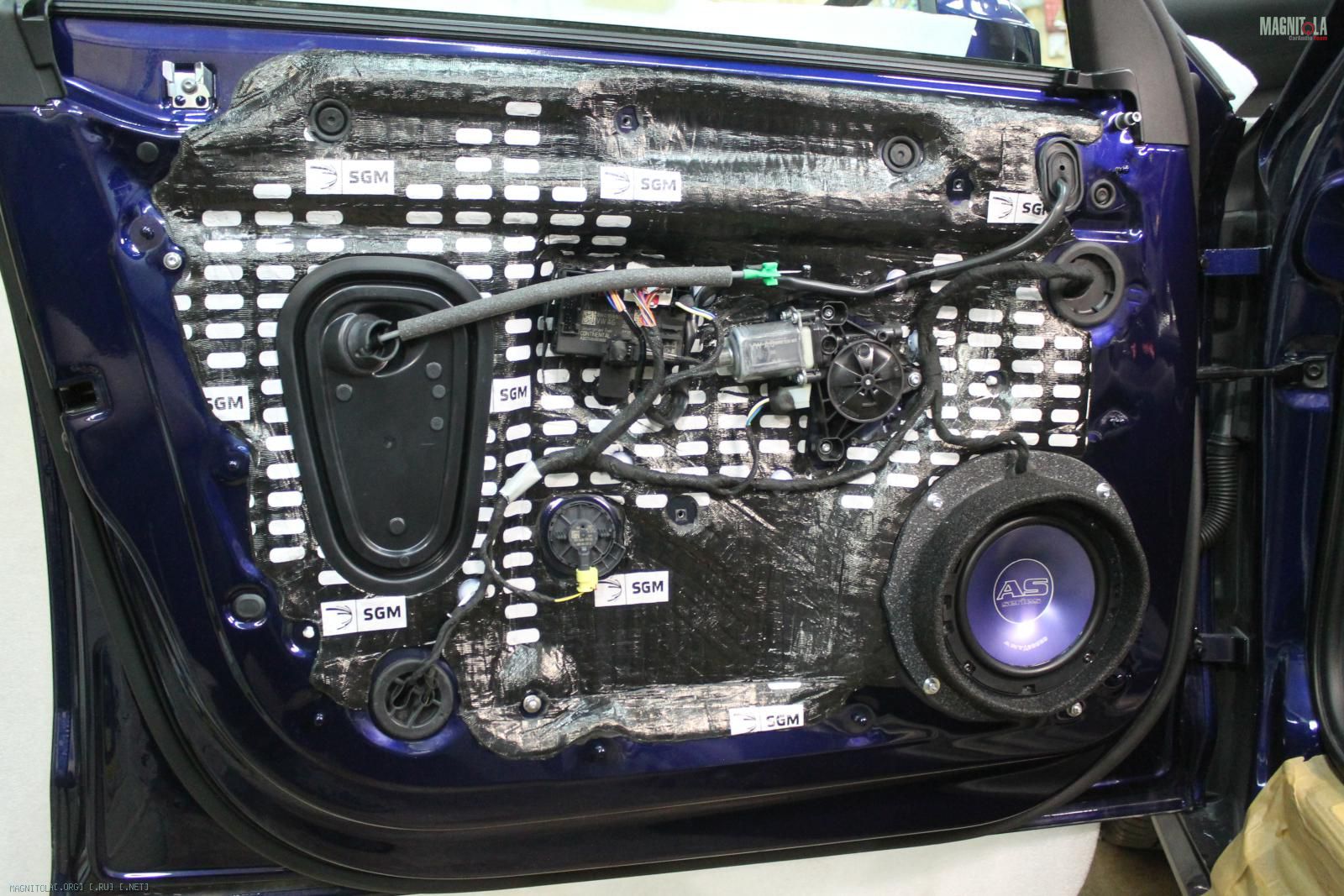

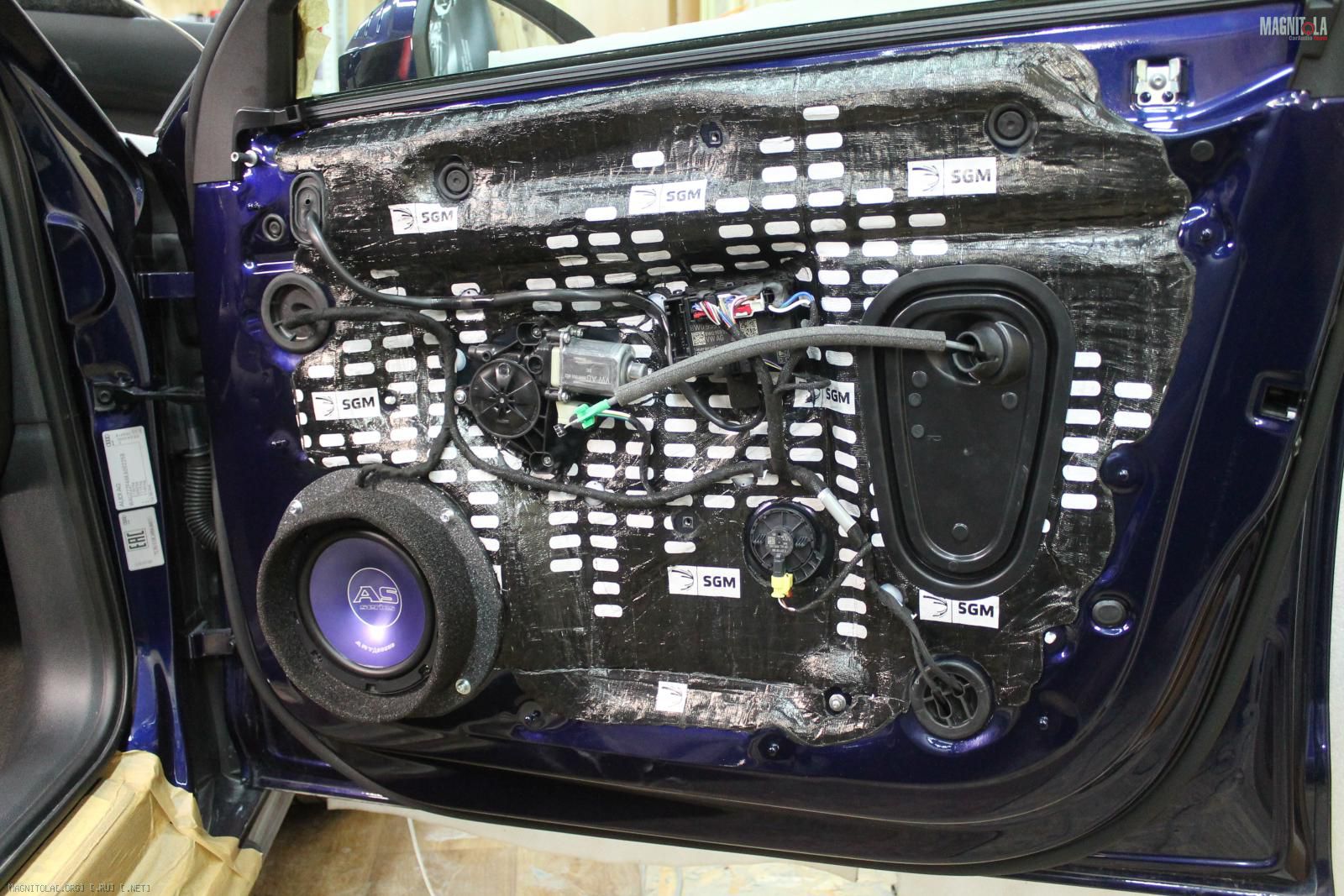

Двери итог.
Проставочное кольцо крепится на четыре винта М5 под шестигранник.
Саморезы под торкс, волноотвод...
Вложение 1280073Вложение 1280075Вложение 1280077Вложение 1280079Вложение 1280081Вложение 1280083Вложение 1280085

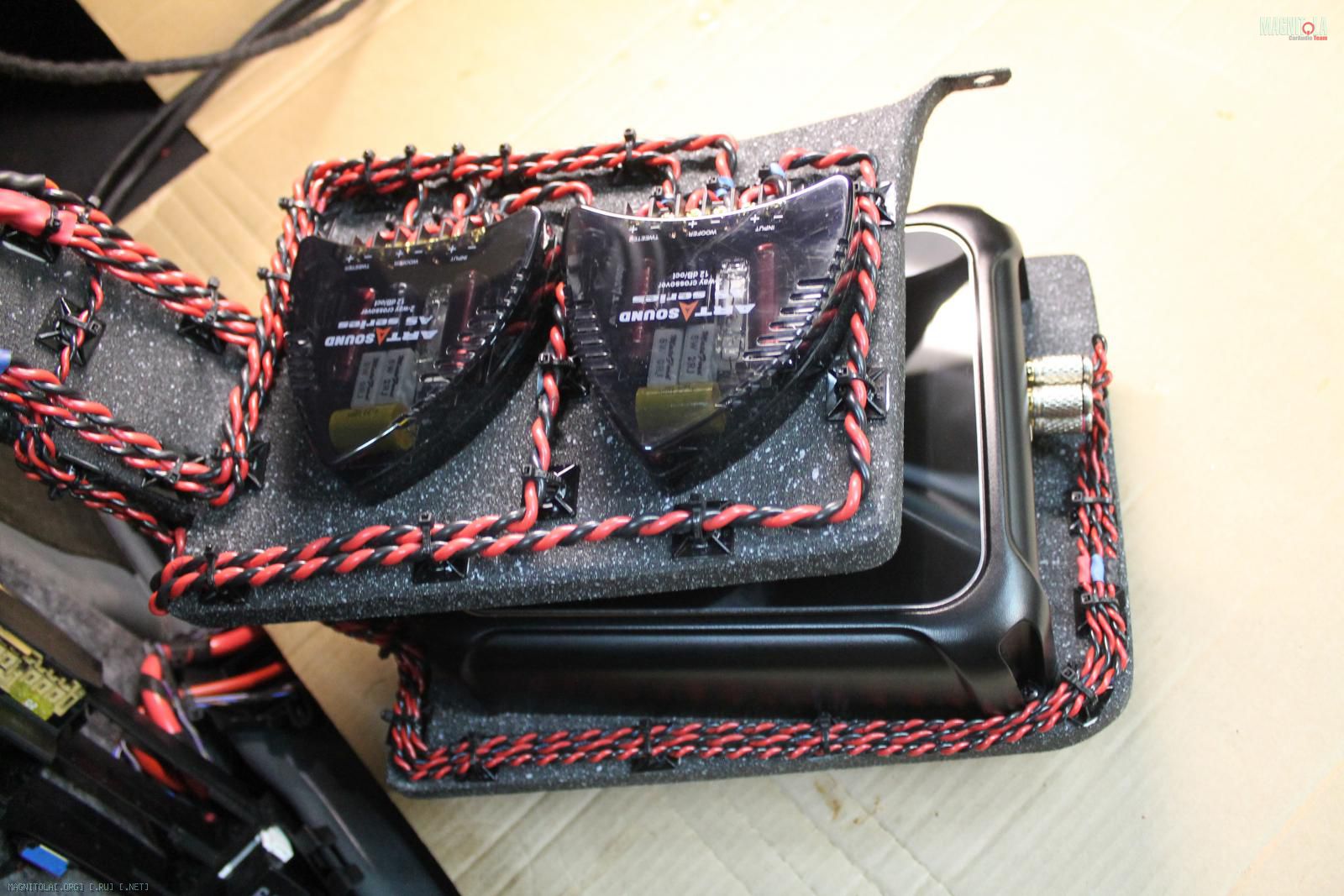

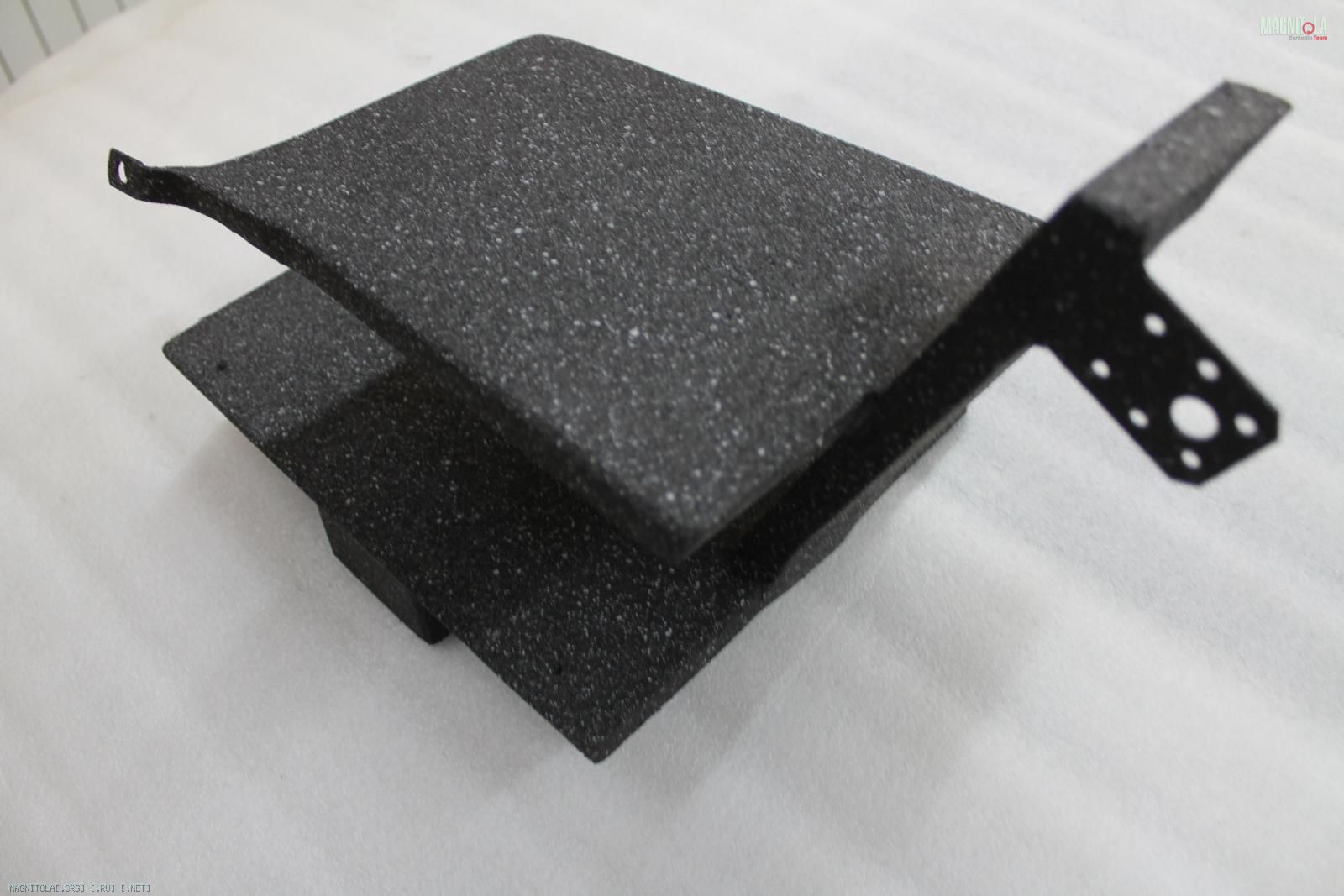

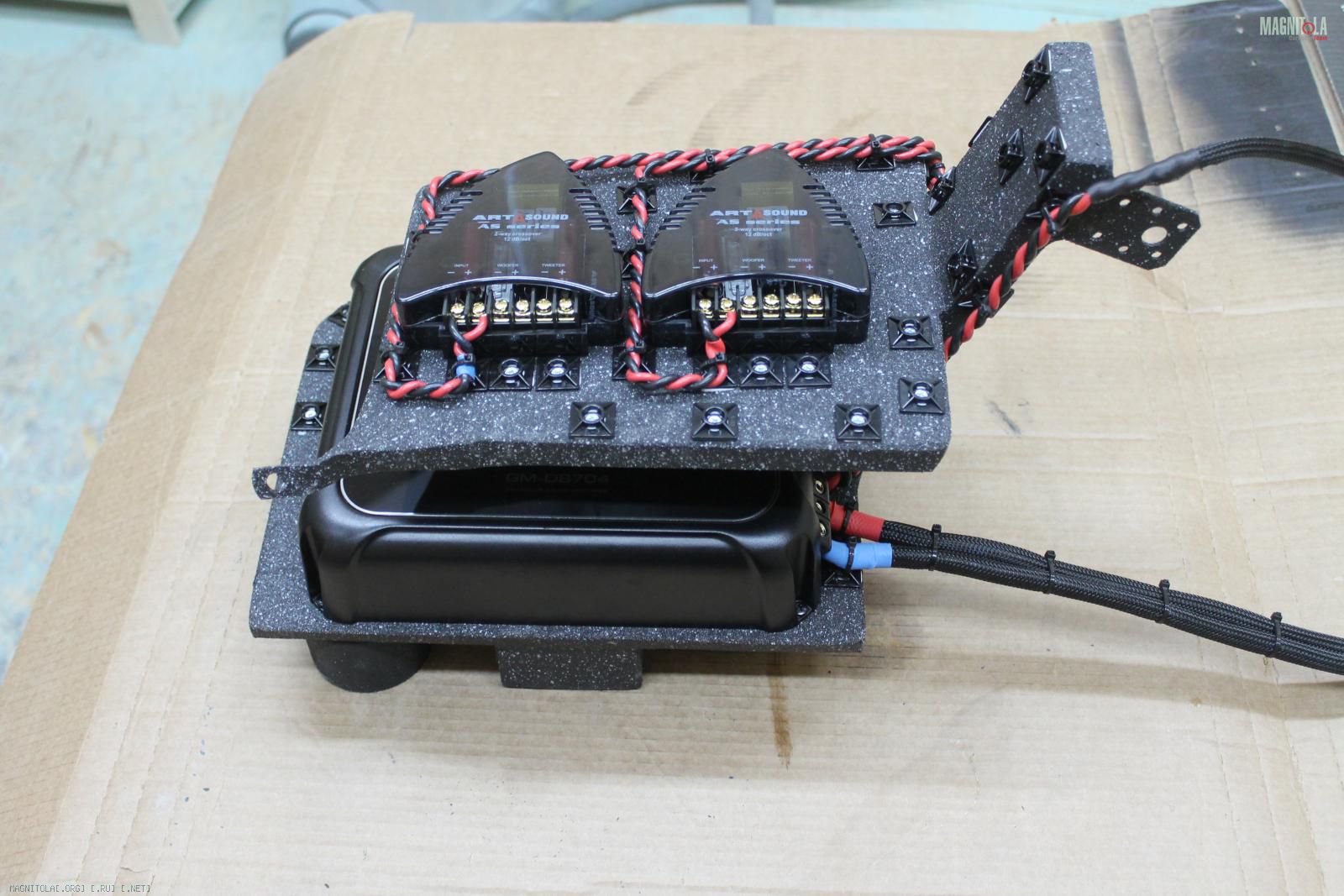

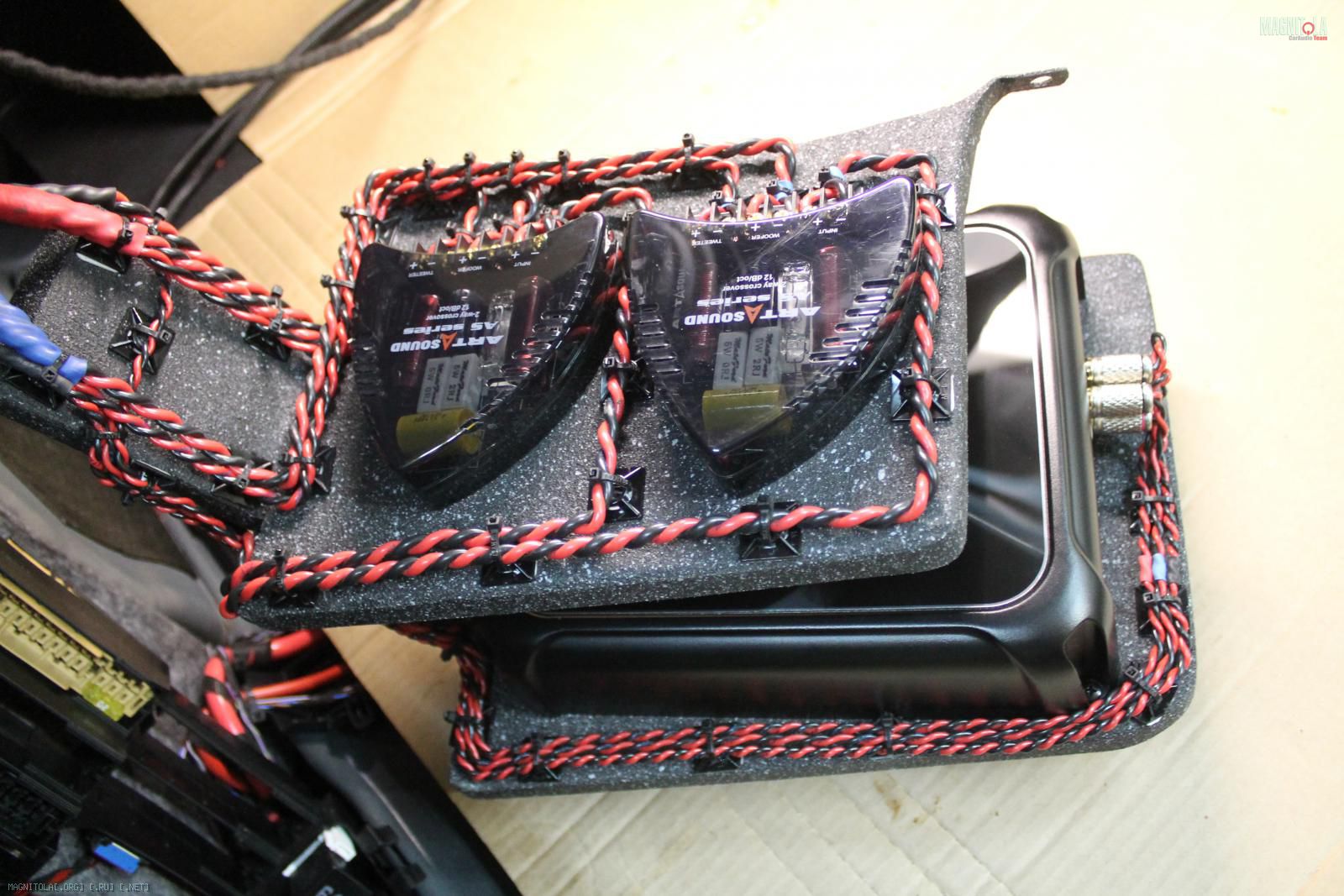

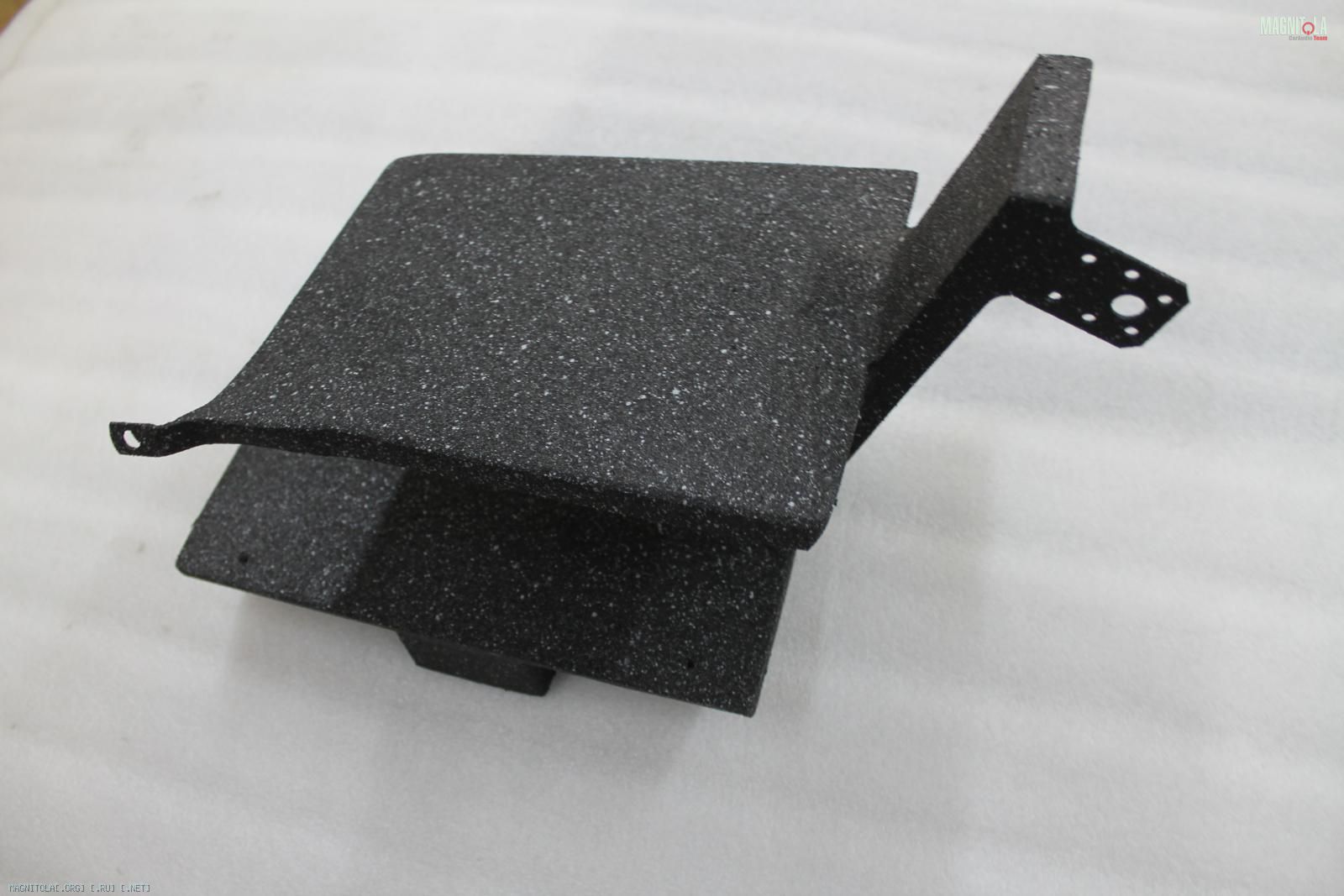

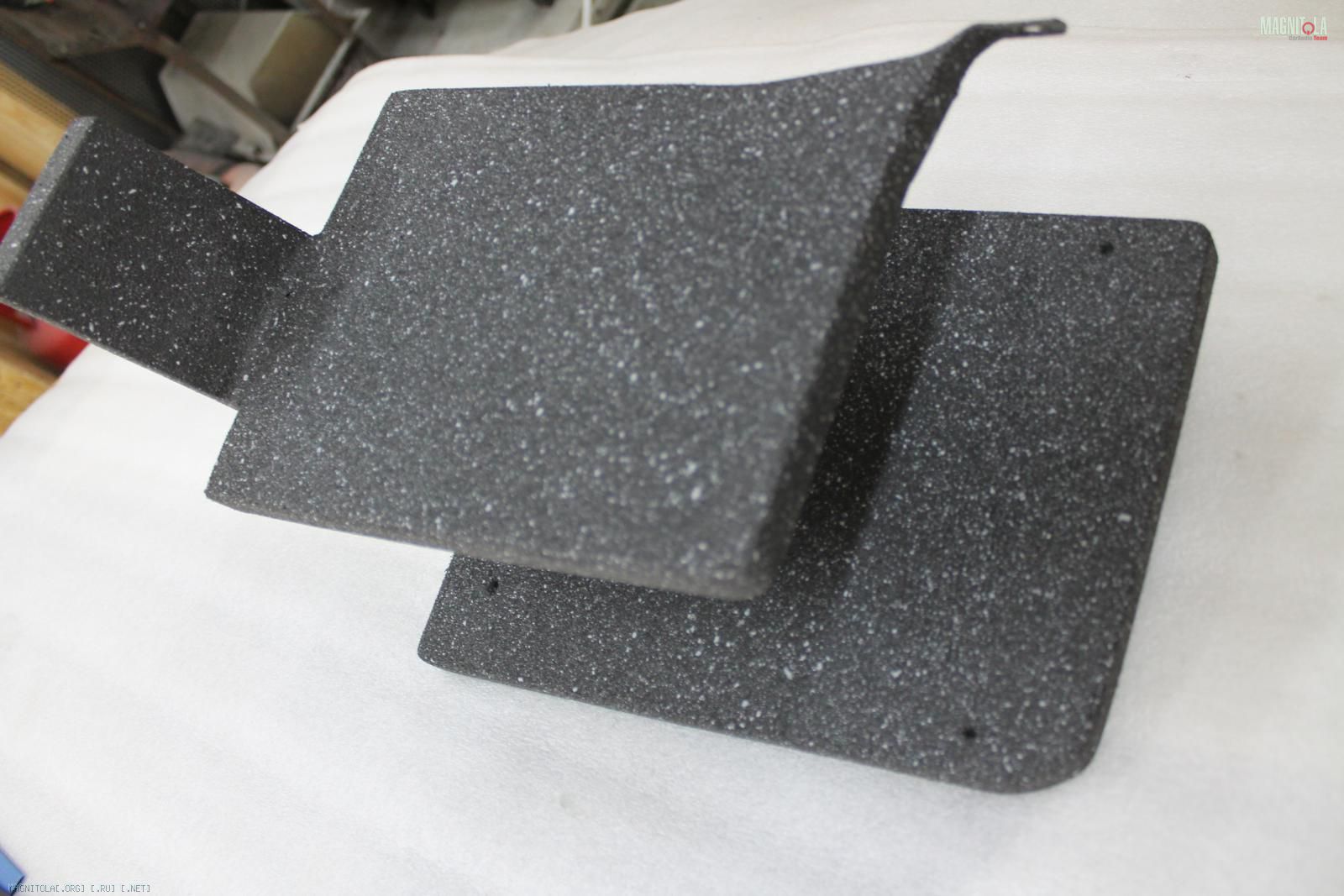

Изготавливаем/красим полочку под усилитель и кроссоверы.
Вложение 1280087Вложение 1280089Вложение 1280091

Audi A4 2.0 40 TDI

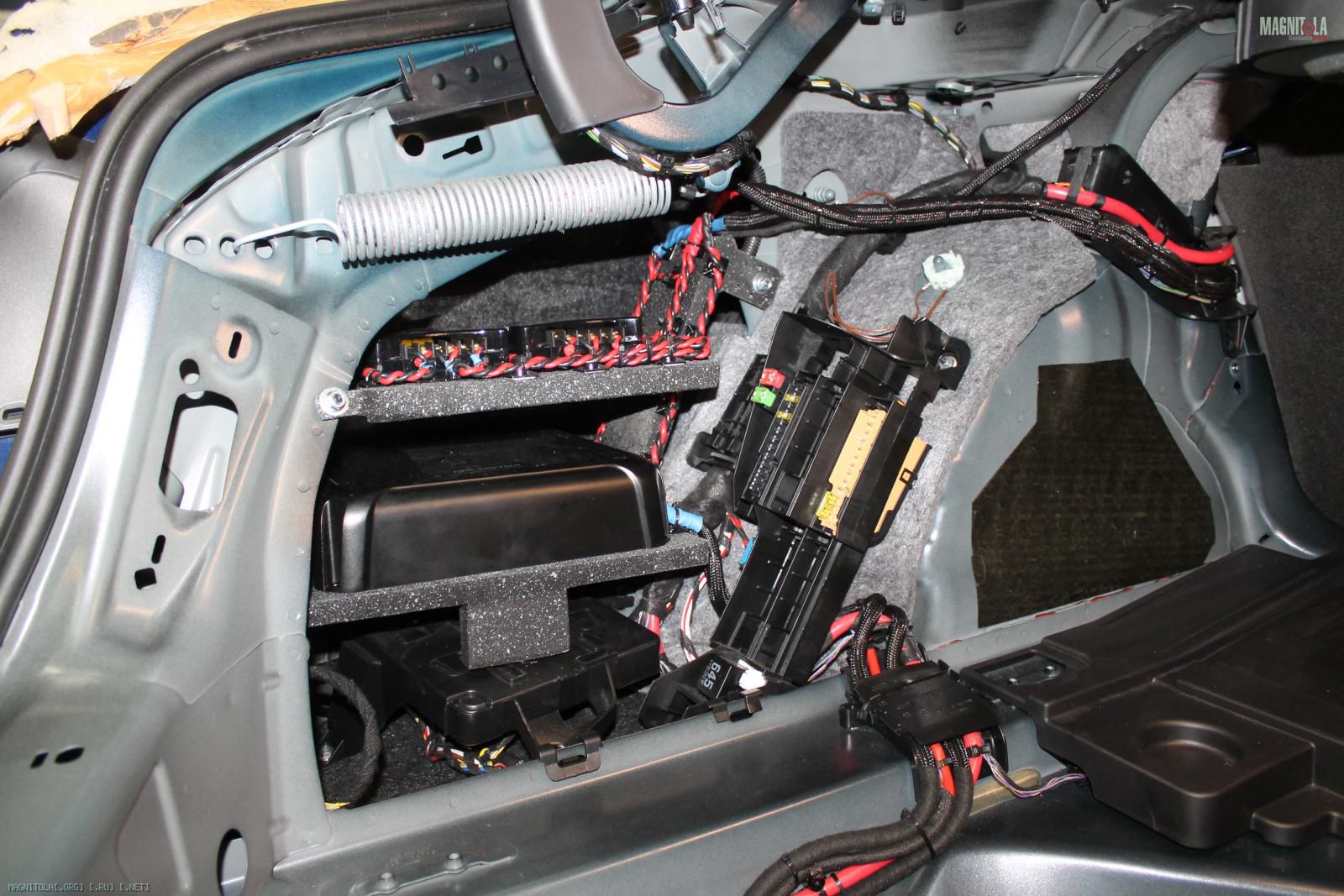

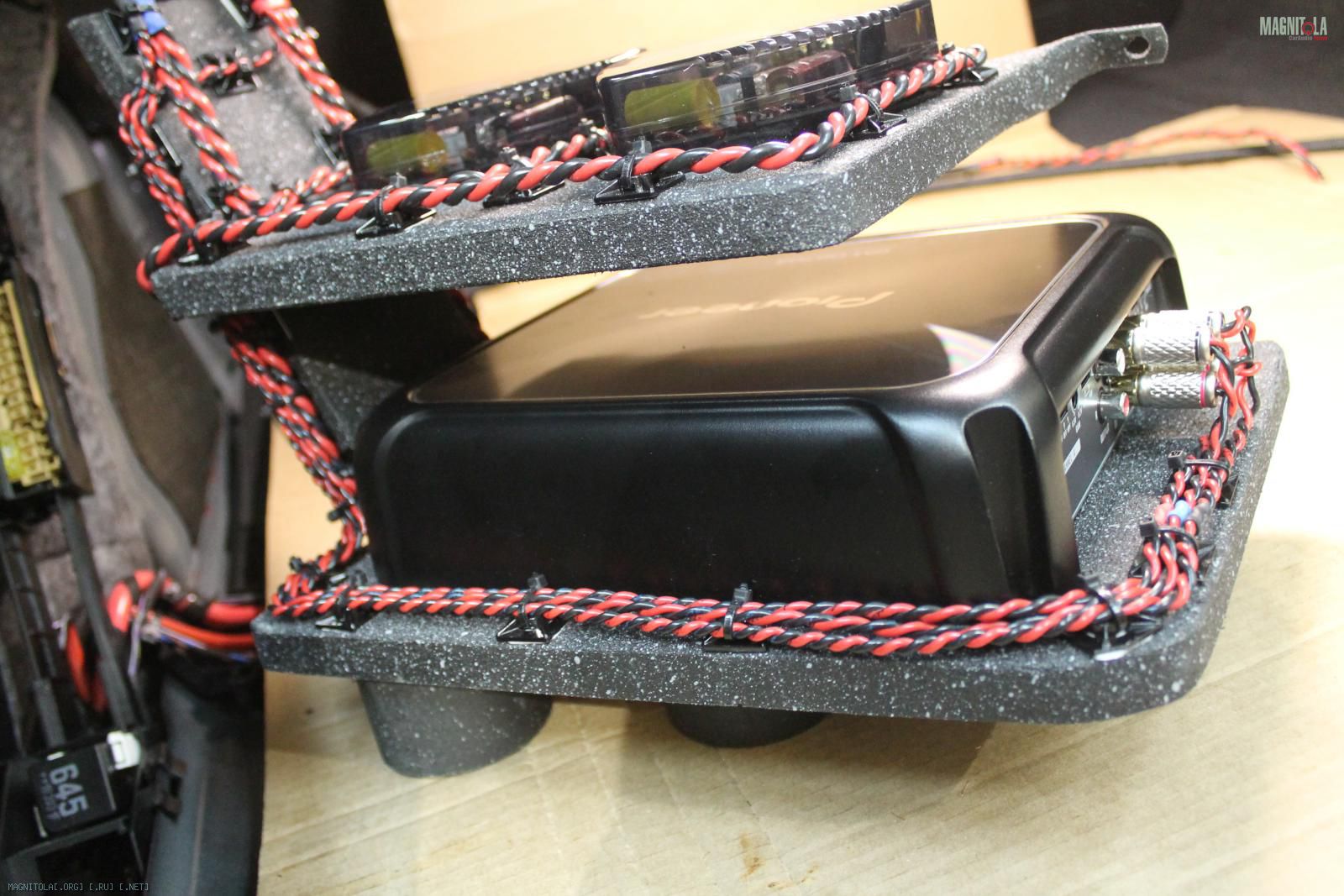

Коммутация, подключение...
Крепление в штатные места под М6.

Вложение 1280235Вложение 1280237Вложение 1280239Вложение 1280241Вложение 1280243Вложение 1280245Вложение 1280247Вложение 1280249Вложение 1280251

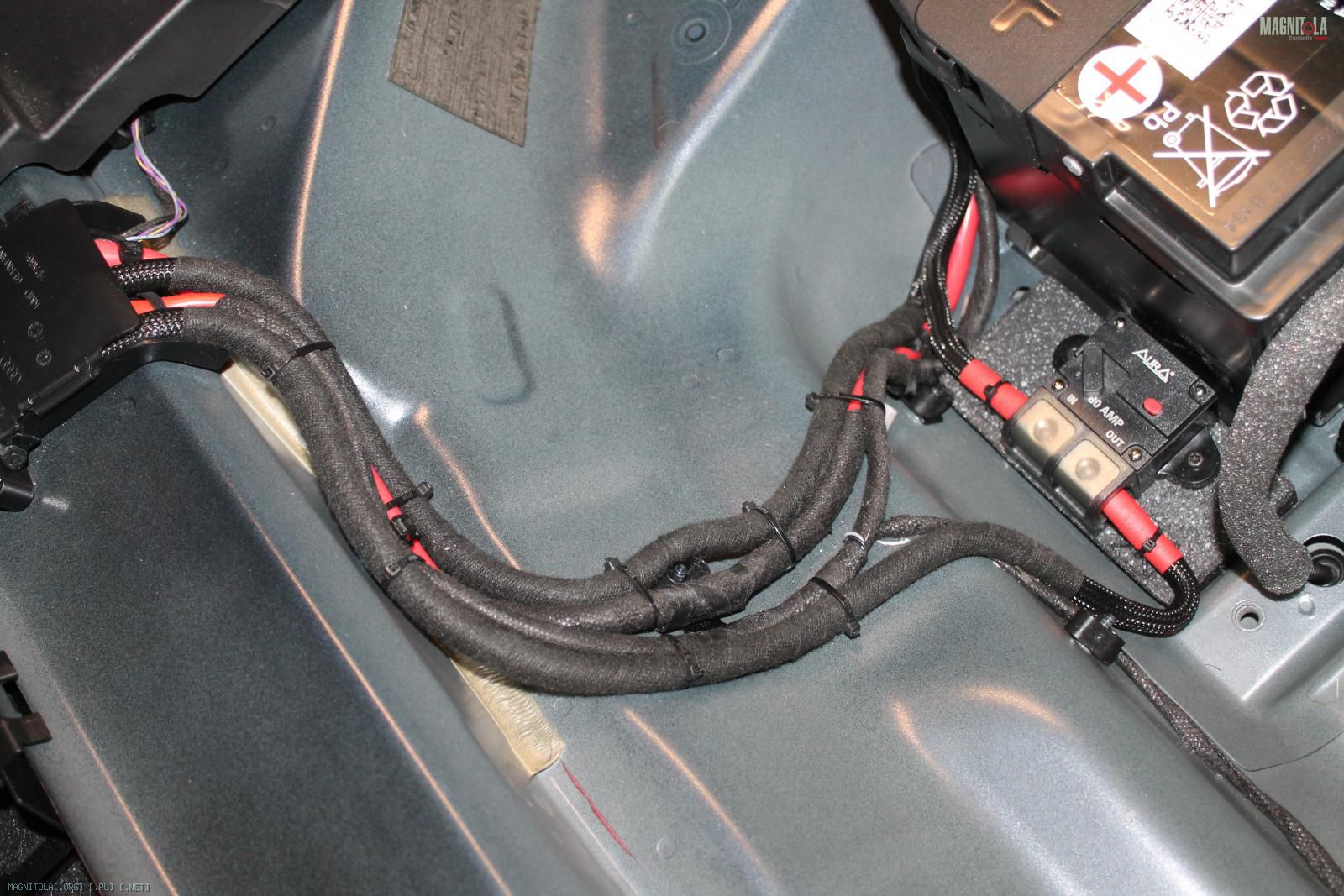

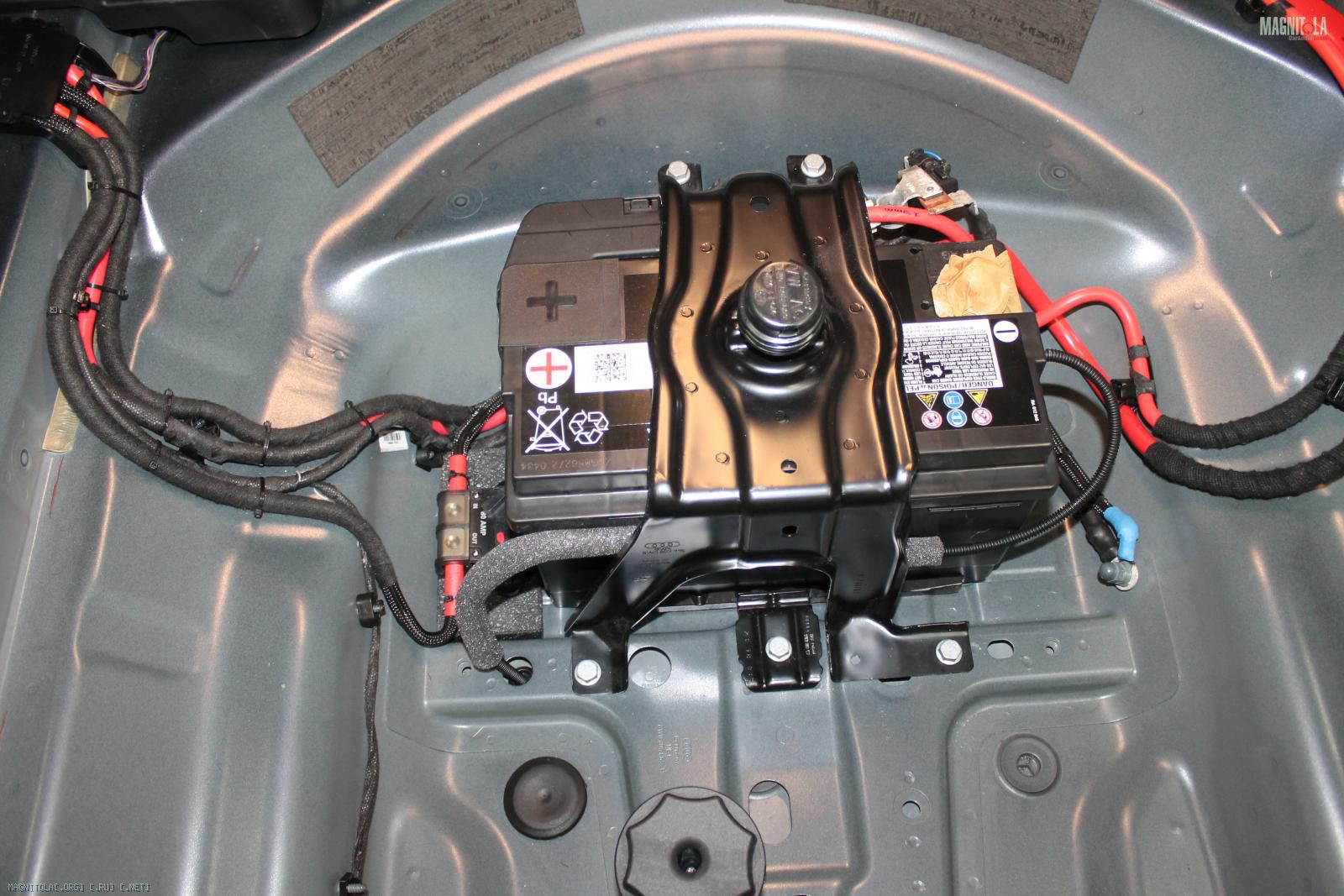

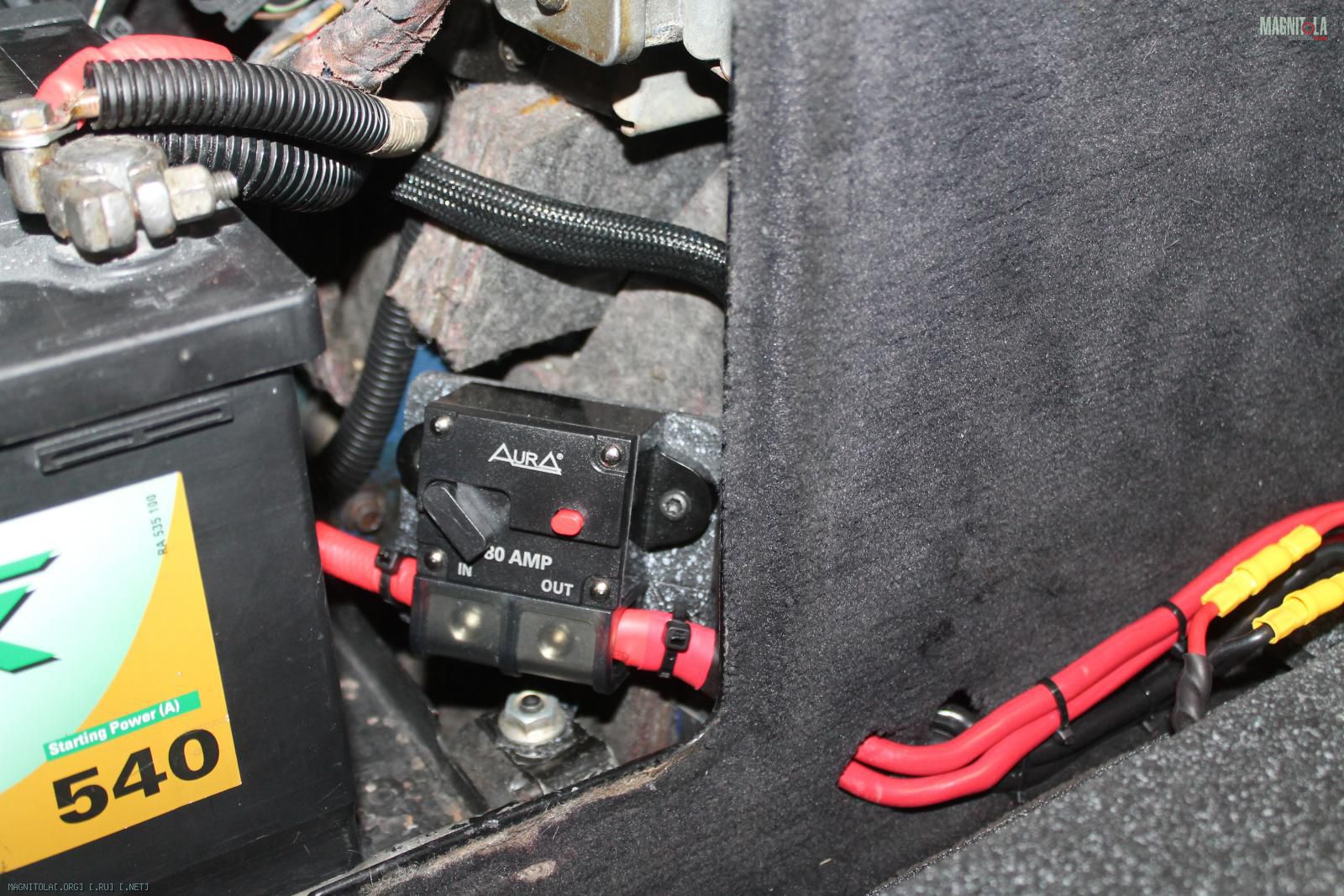

Протяжка/закрепление силовой проводки.
Вложение 1280253Вложение 1280255Вложение 1280257Вложение 1280259

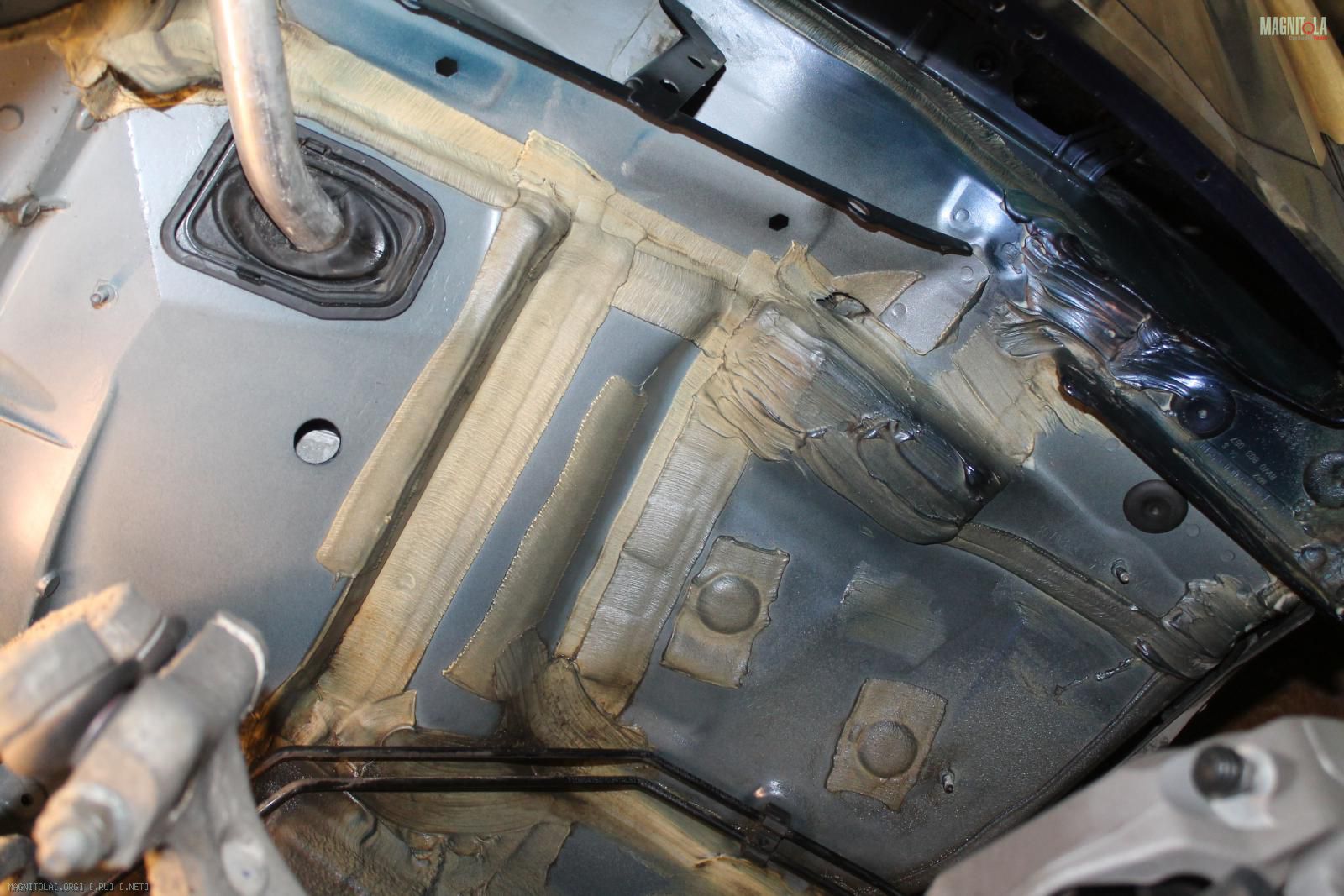

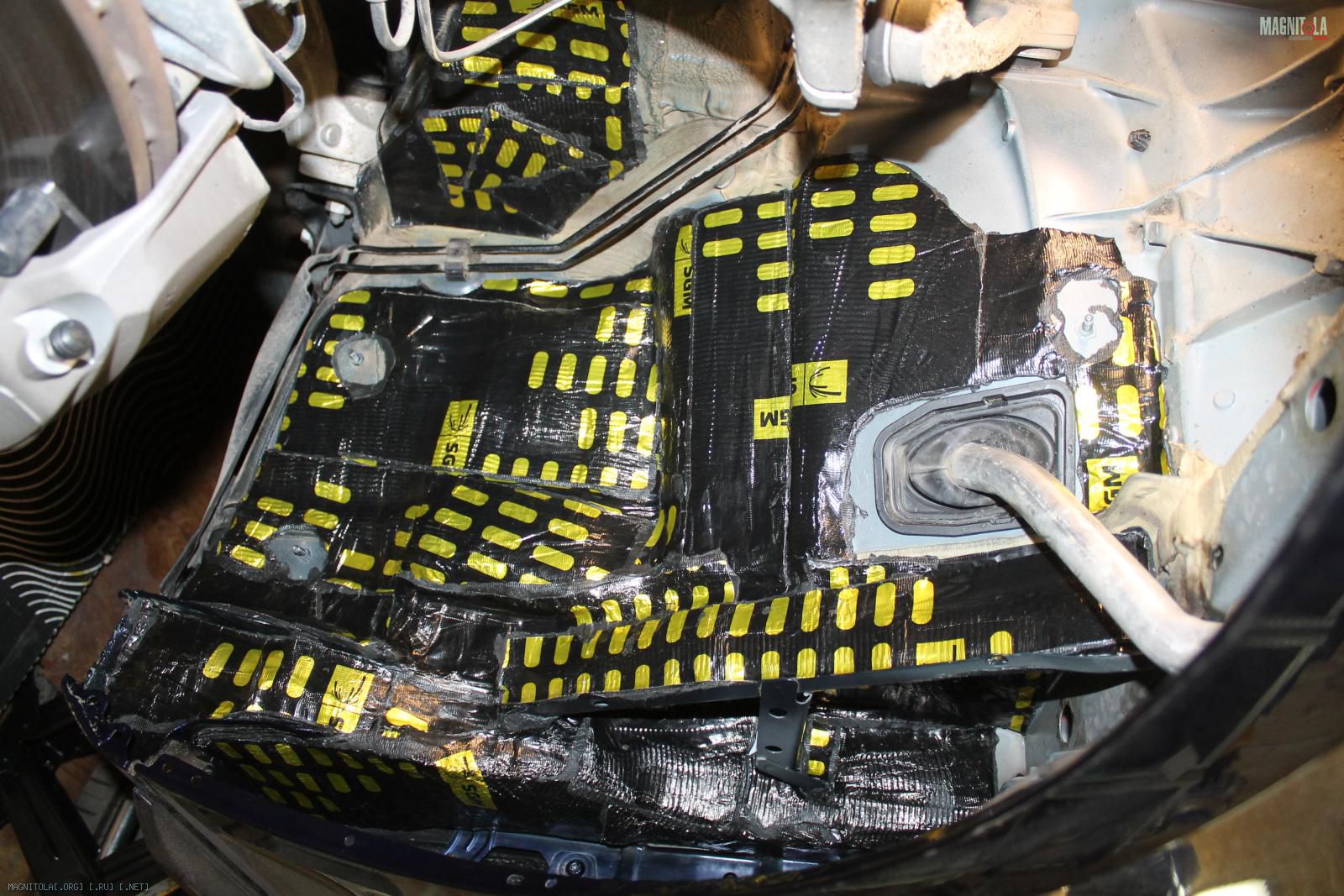

Передняя левая арка.
Очищаем, обезжириваем.

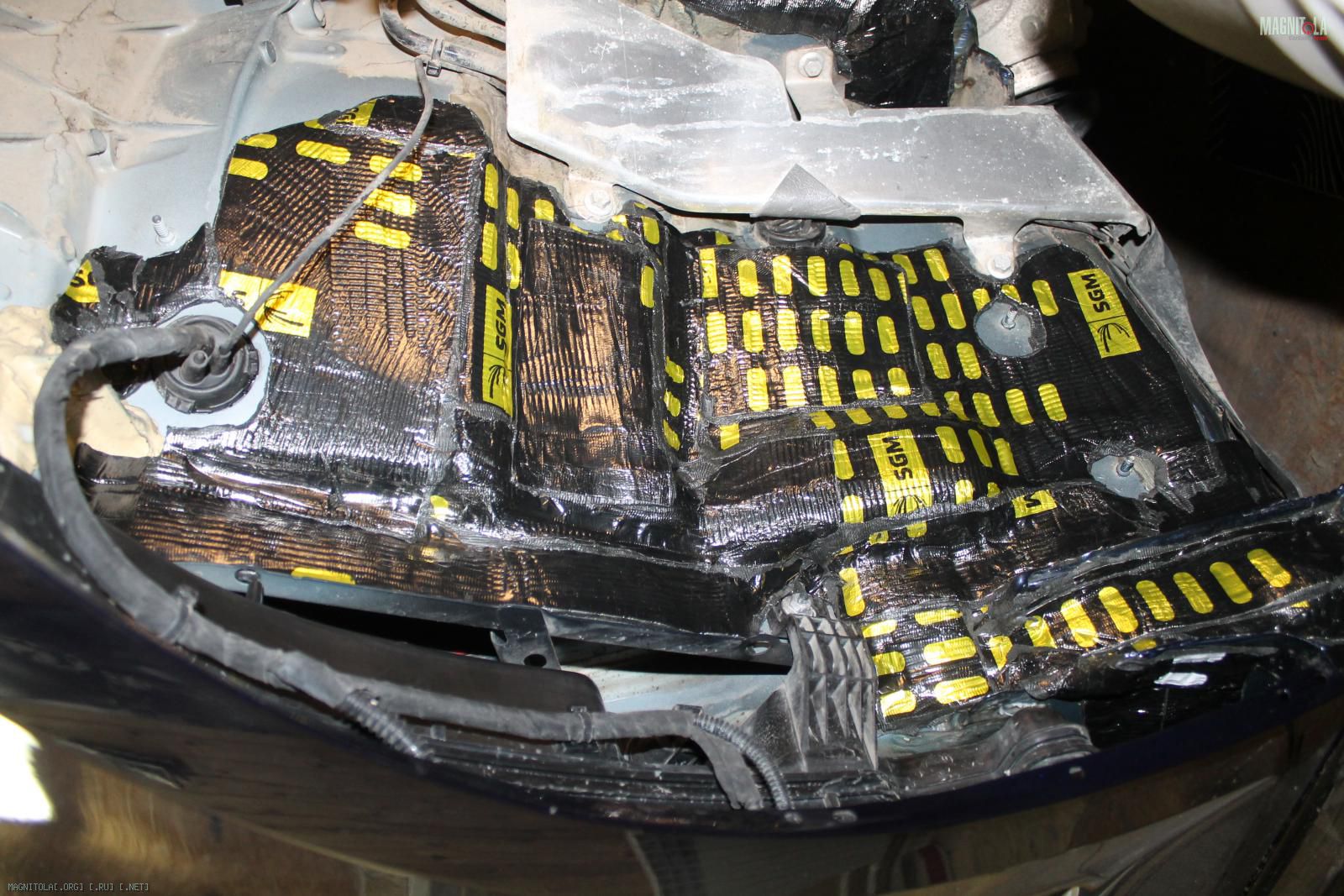

Наносим 2-3слоя 4 мм вибры, греем, прикатываем.
Покрываем антигравийным составом.
Наносим слой секретного шумопоглотителя.

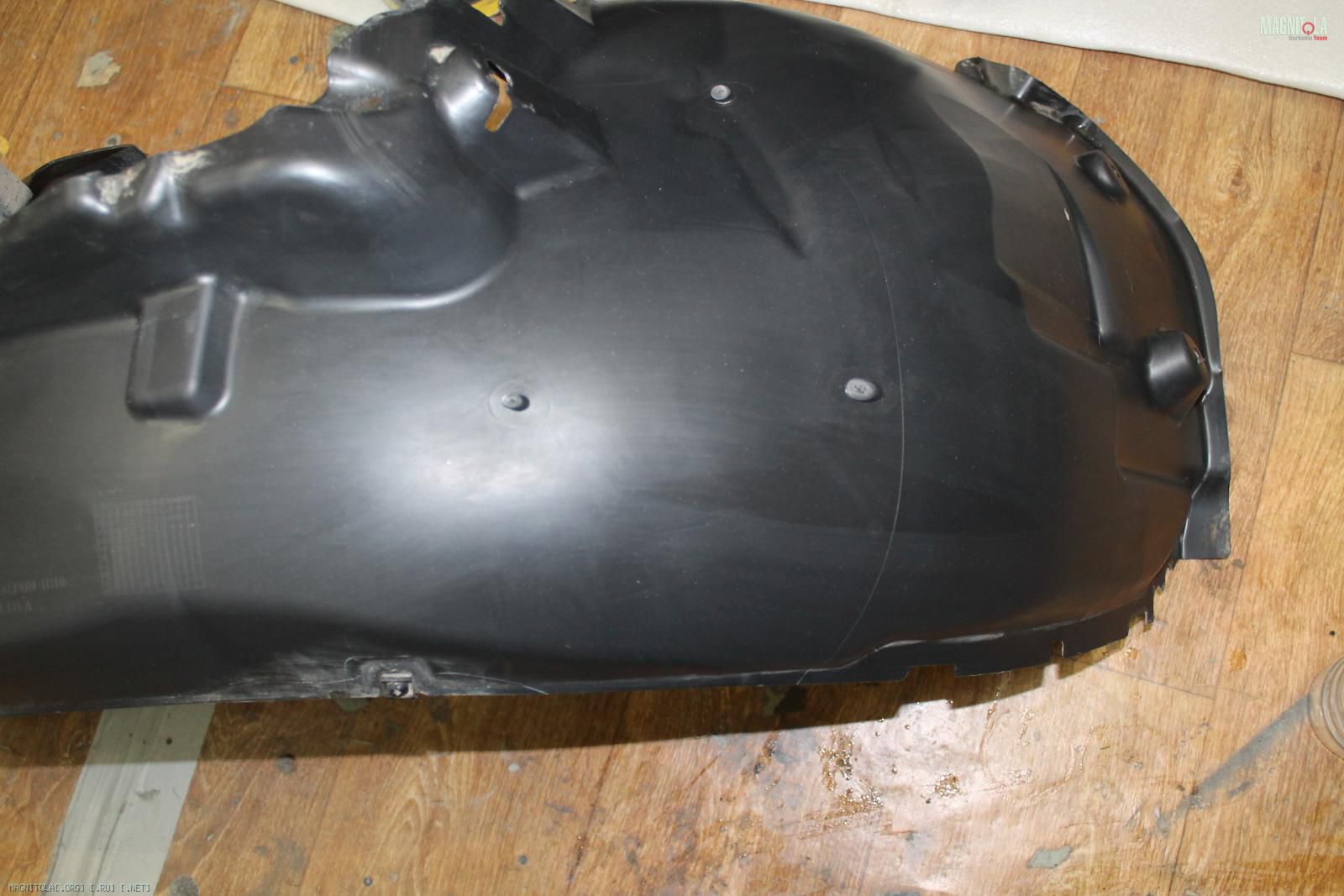

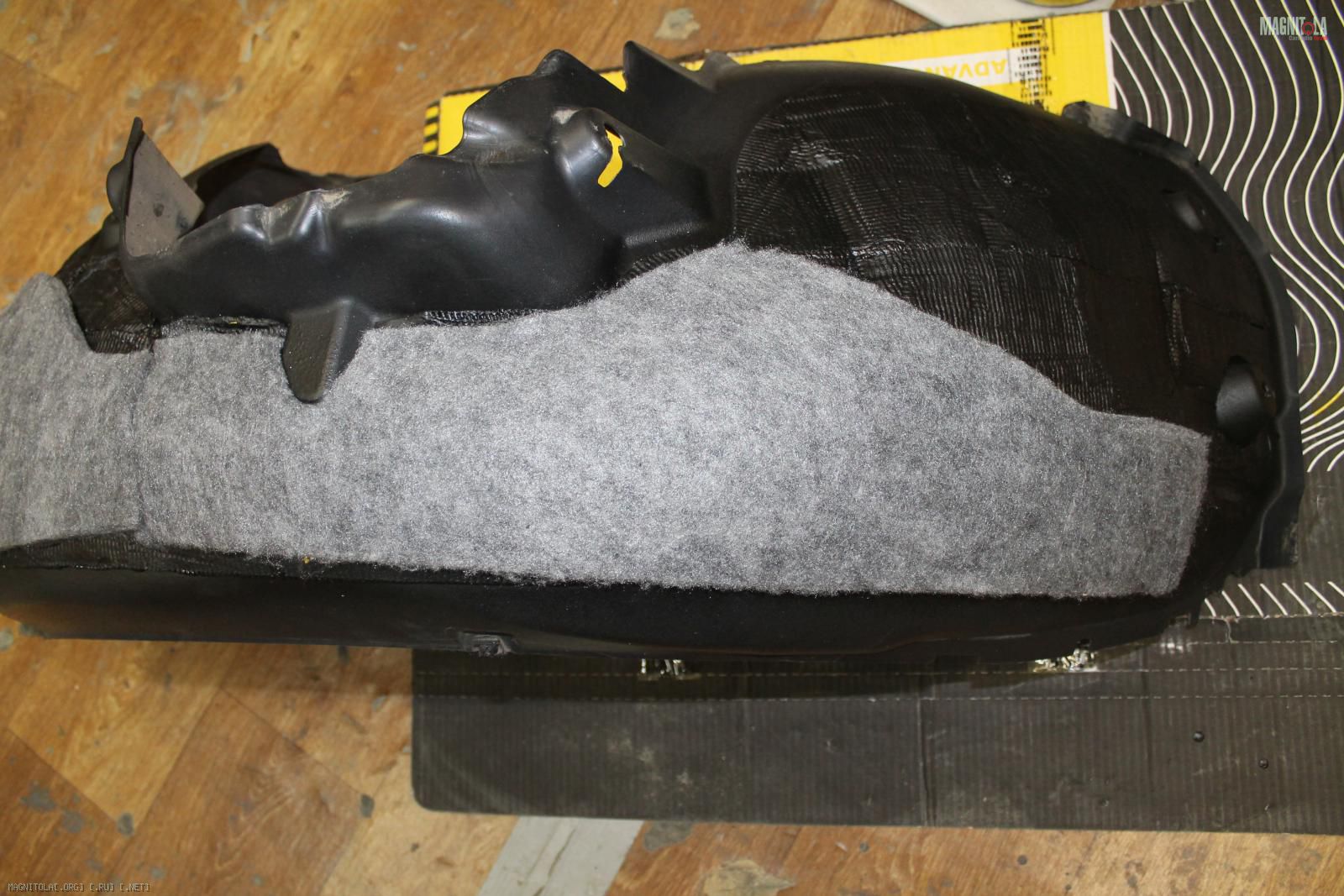

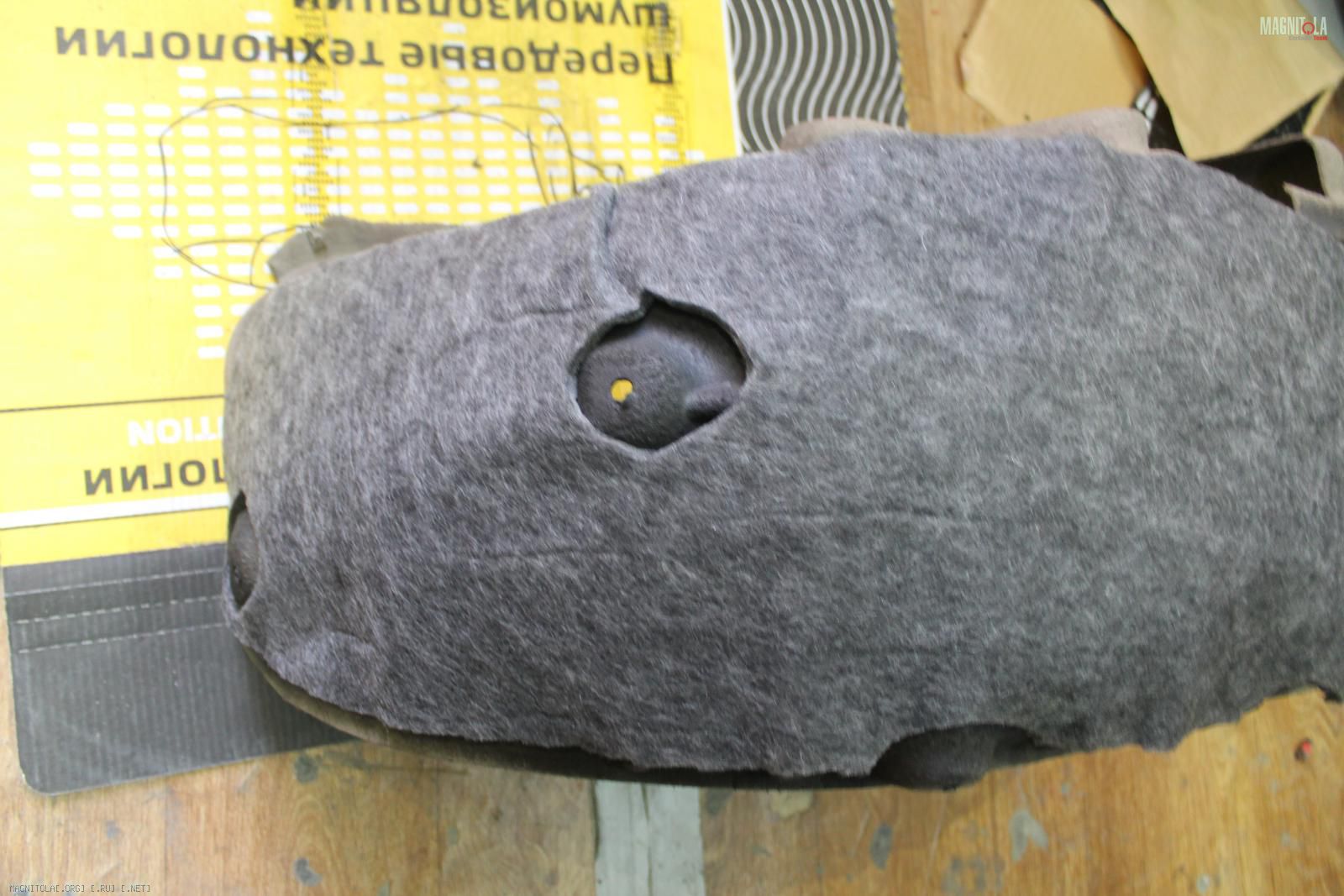

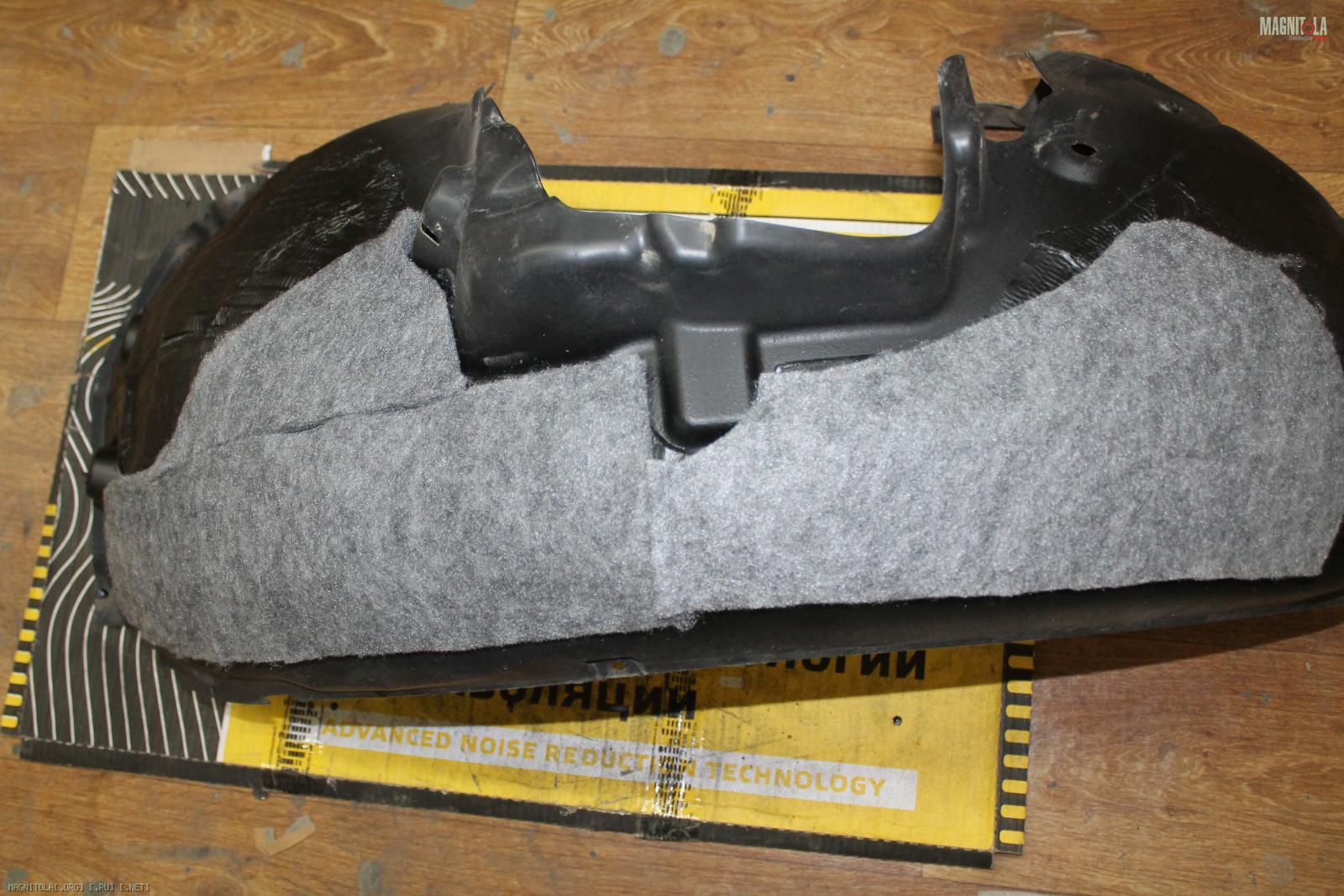

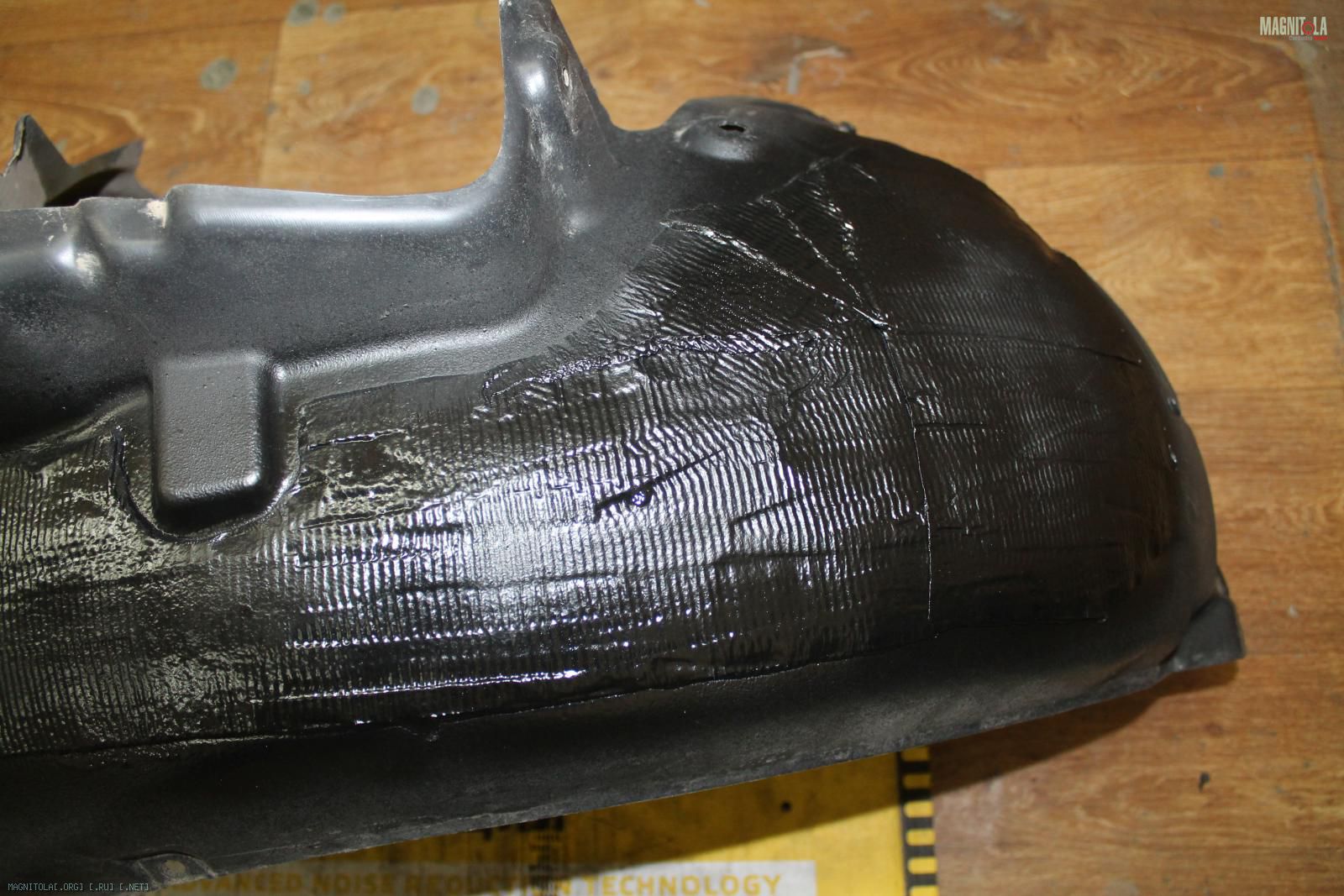

На пластиковый подкрылок наносим вибру, покрываем антигравийным составом, наносим синтетический войлок на 2мм вибре.
Собираем.
Вложение 1280261Вложение 1280263Вложение 1280265Вложение 1280267Вложение 1280269Вложение 1280271Вложение 1280273

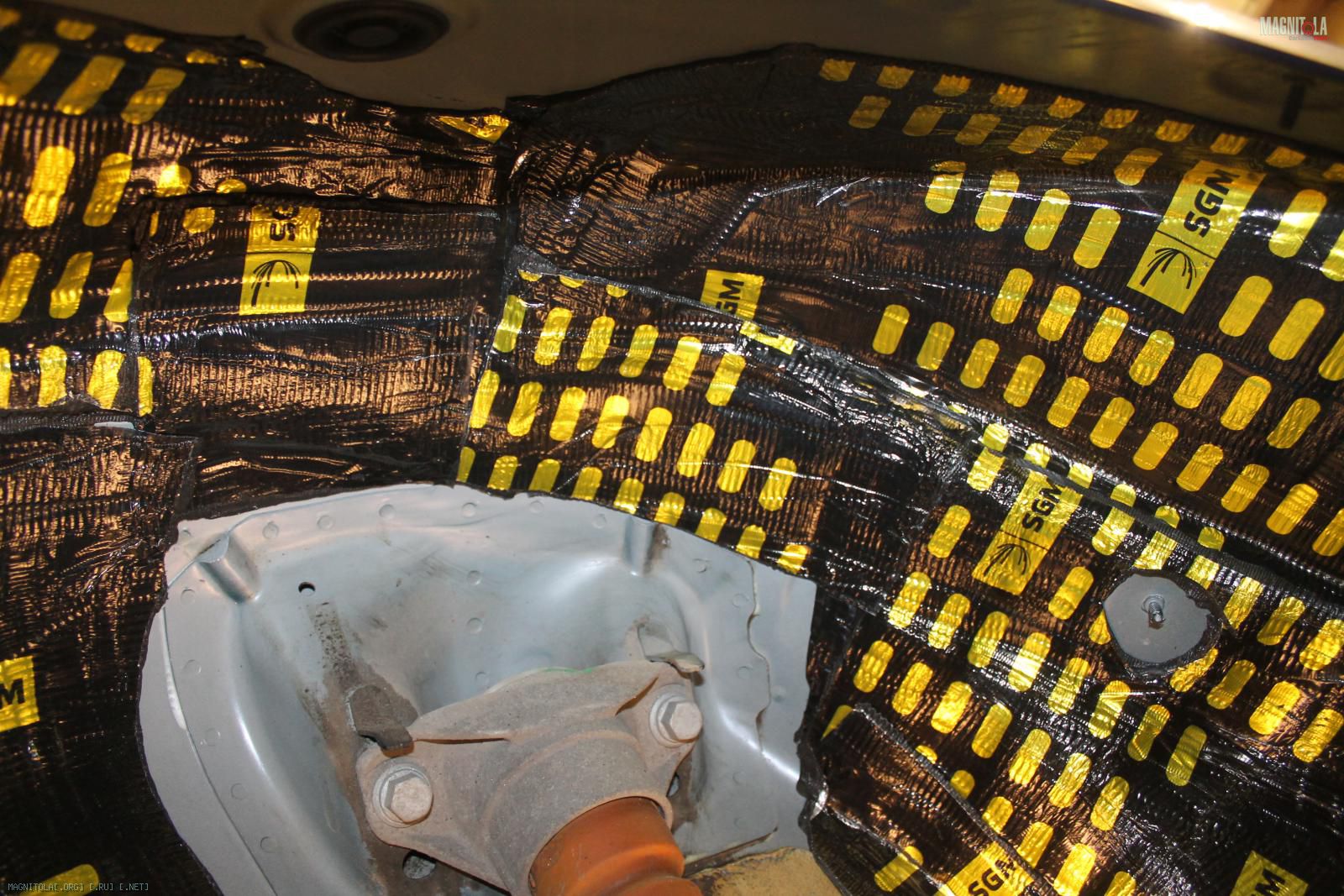

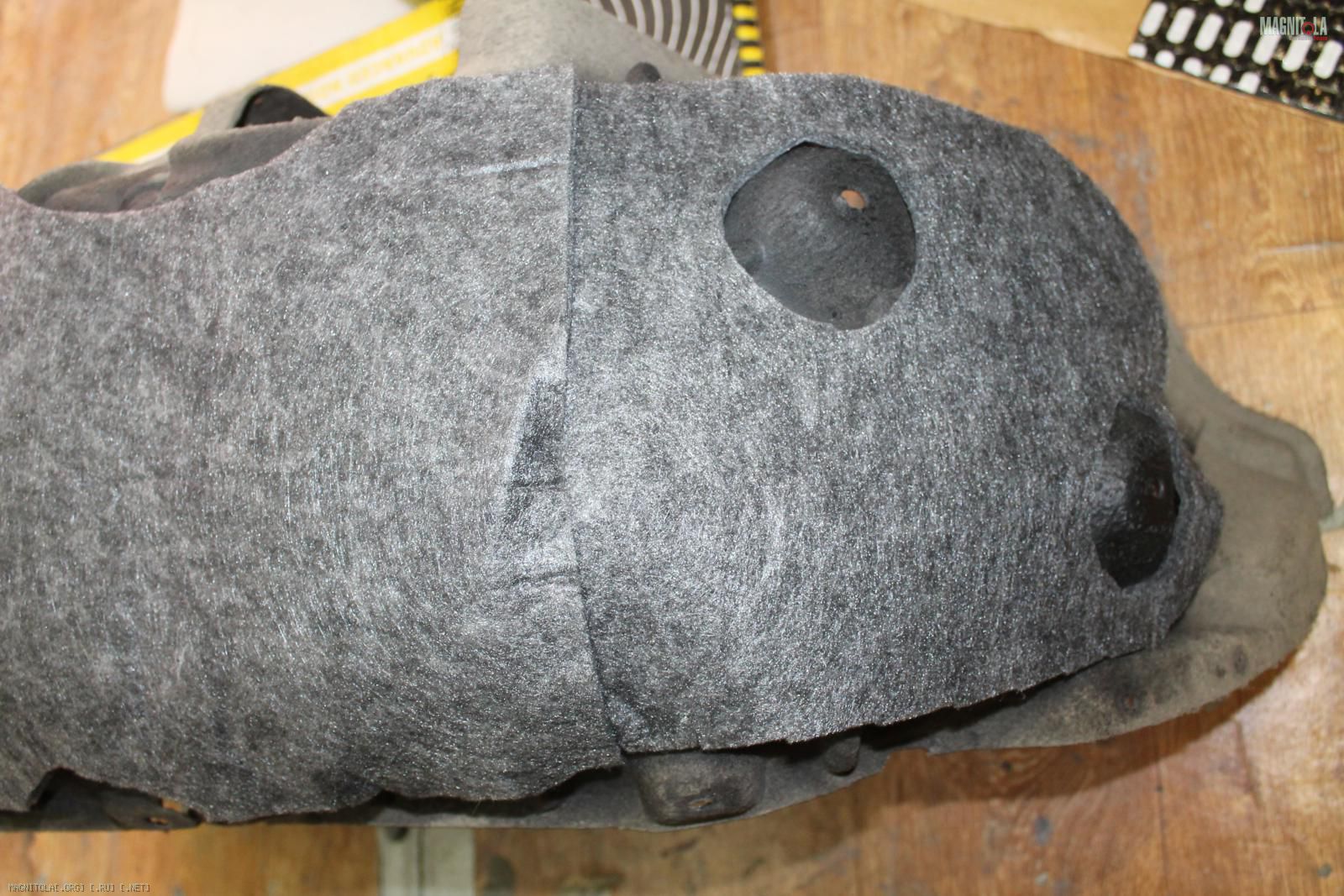

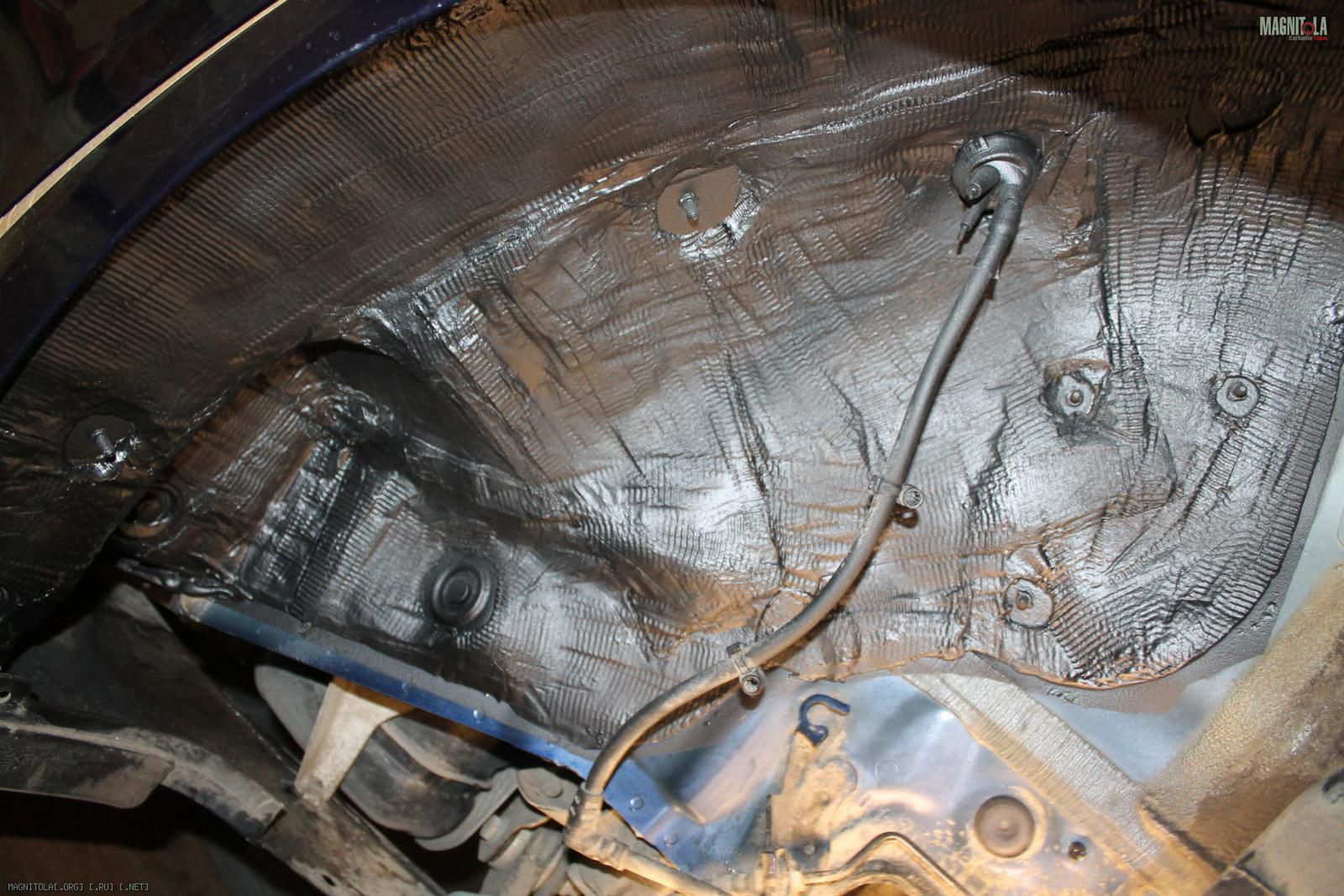

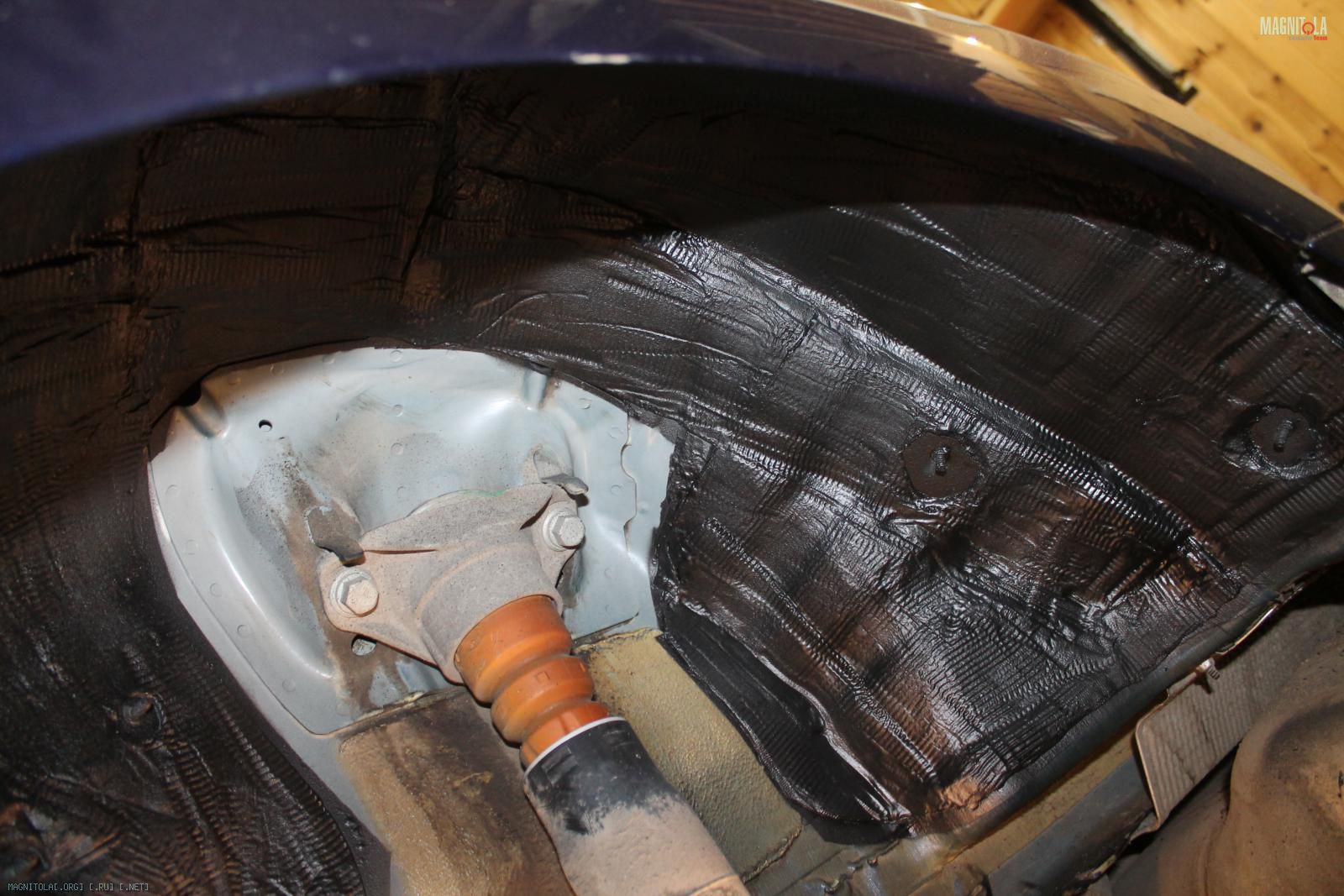

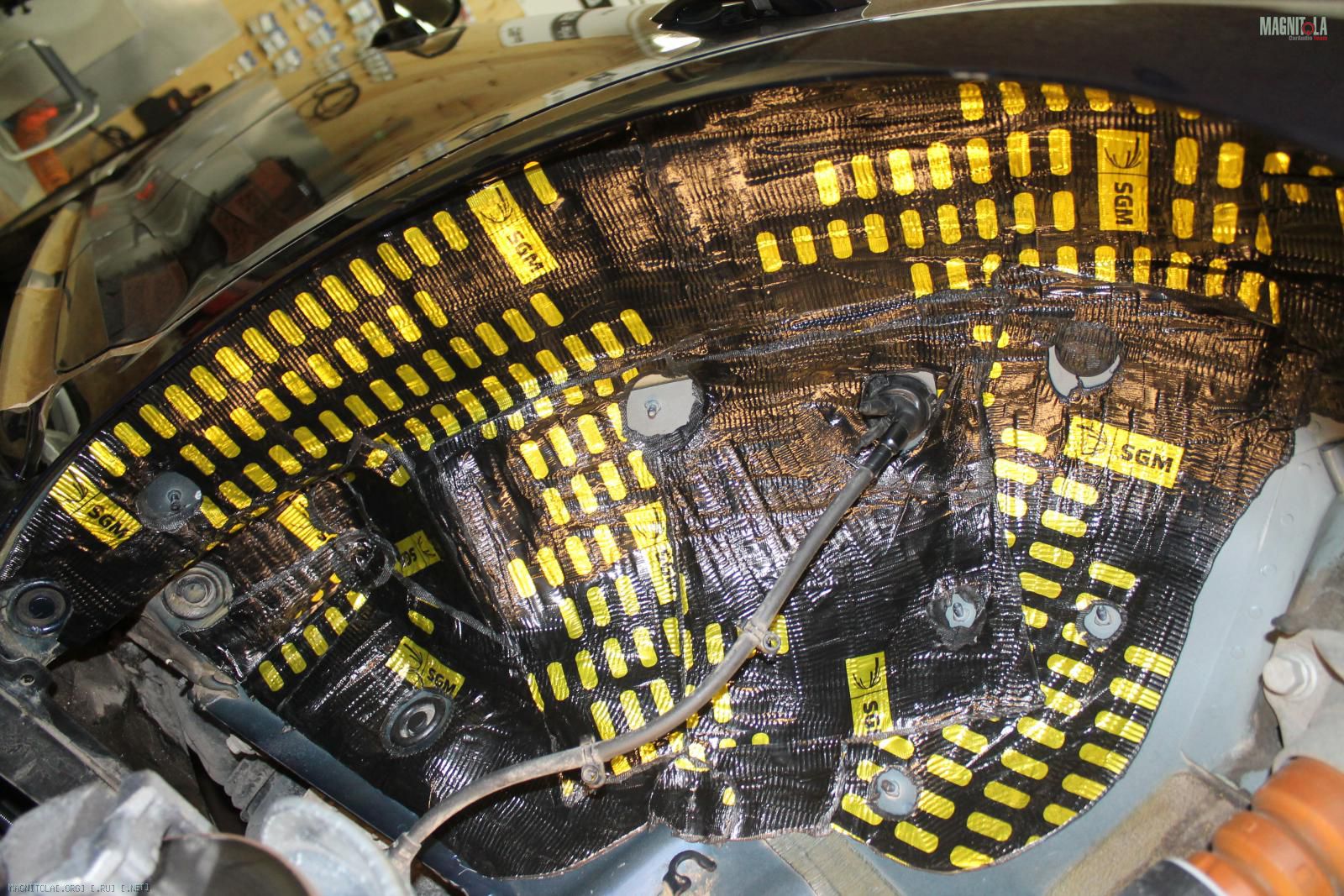

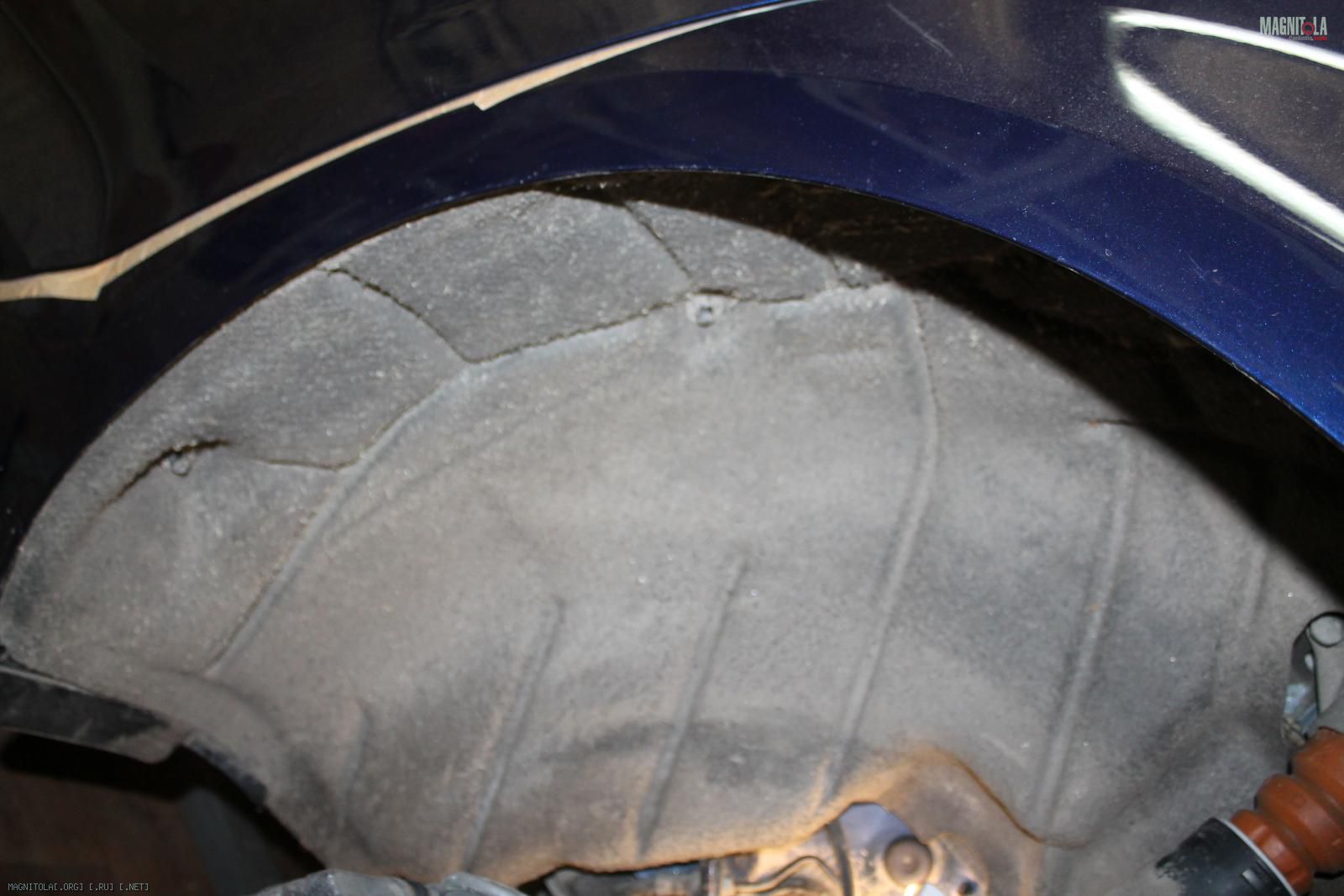

Задняя левая арка...
Вложение 1280275Вложение 1280277Вложение 1280279Вложение 1280281Вложение 1280283Вложение 1280285Вложение 1280287Вложение 1280289Вложение 1280291

Audi A4 2.0 40 TDI

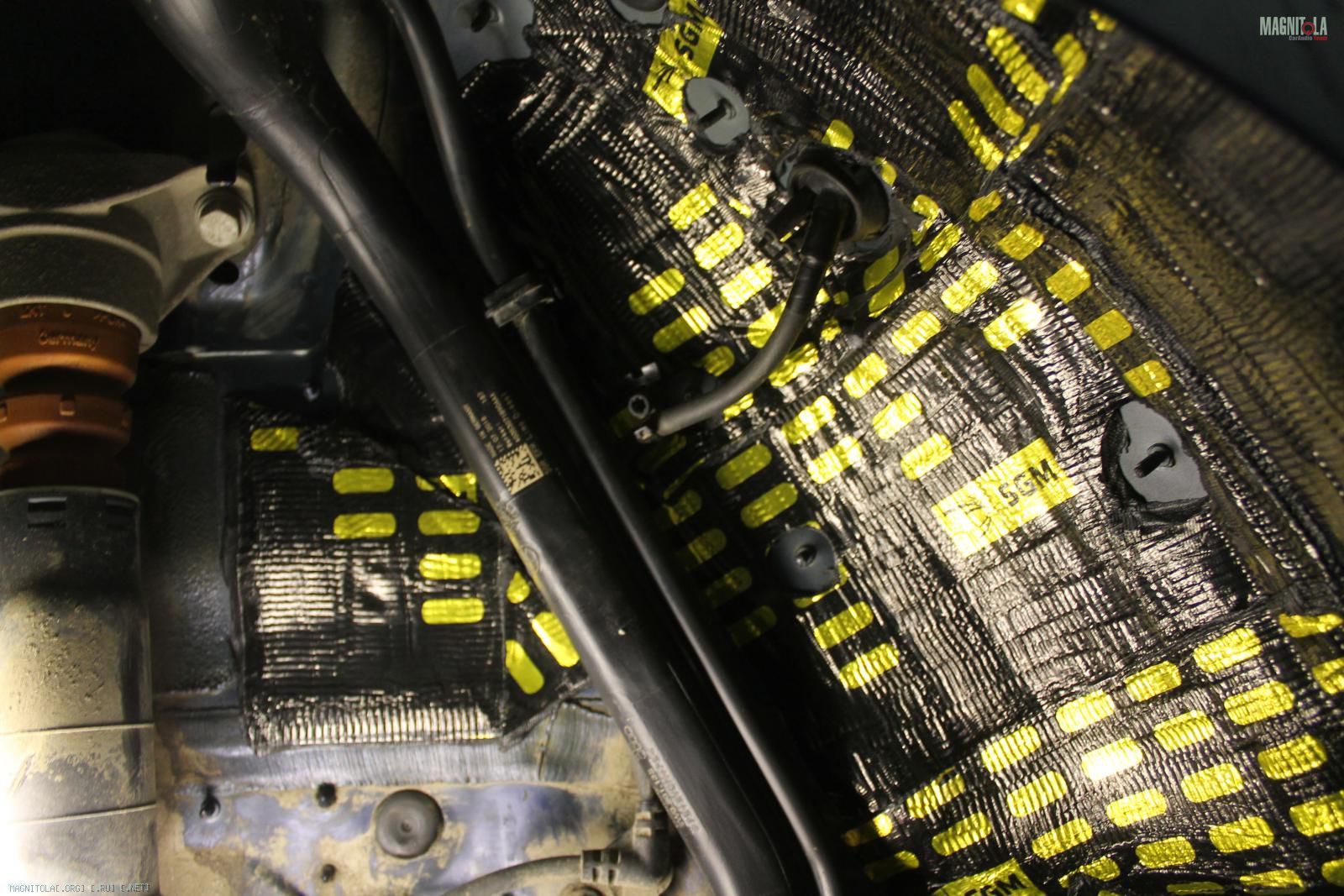

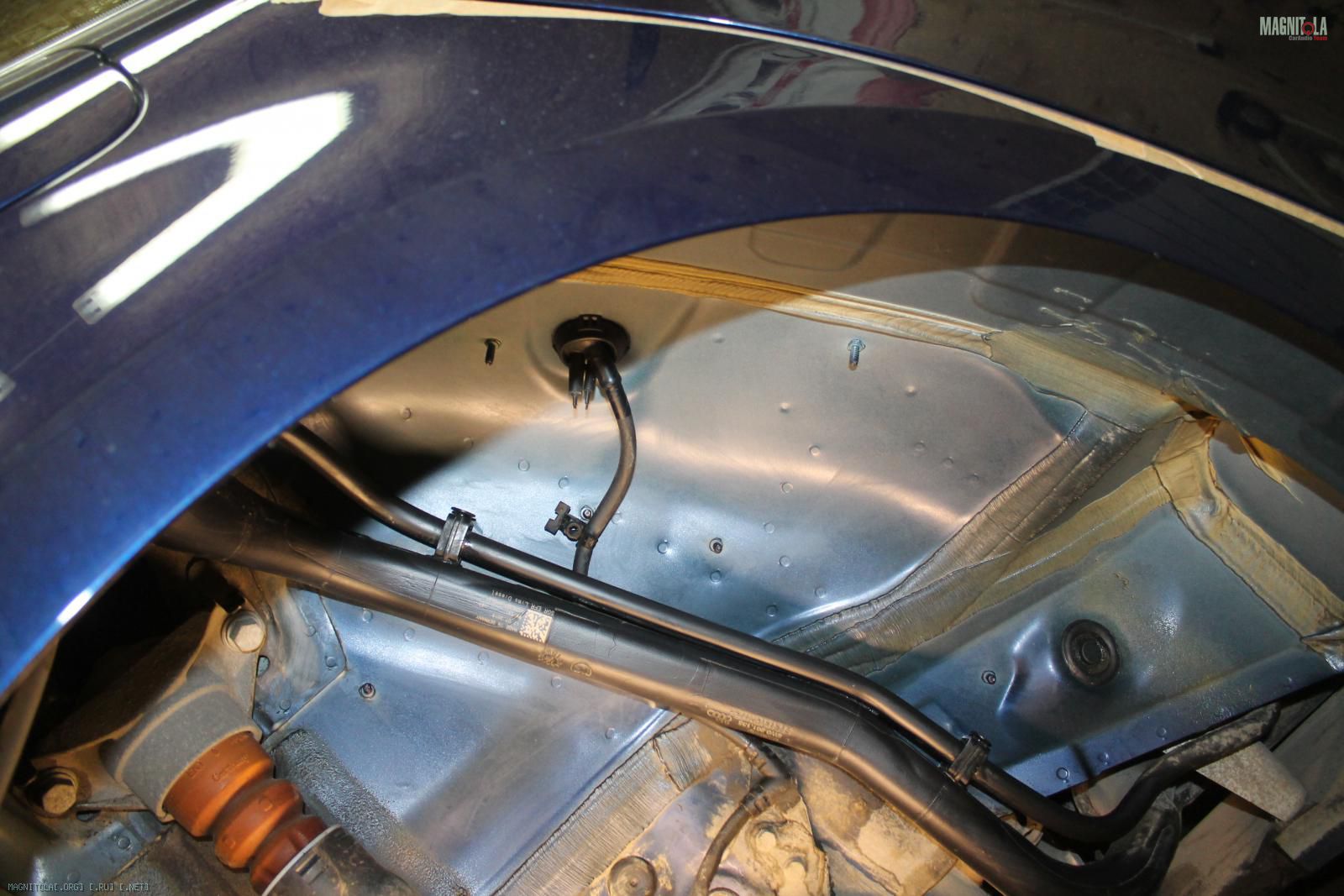

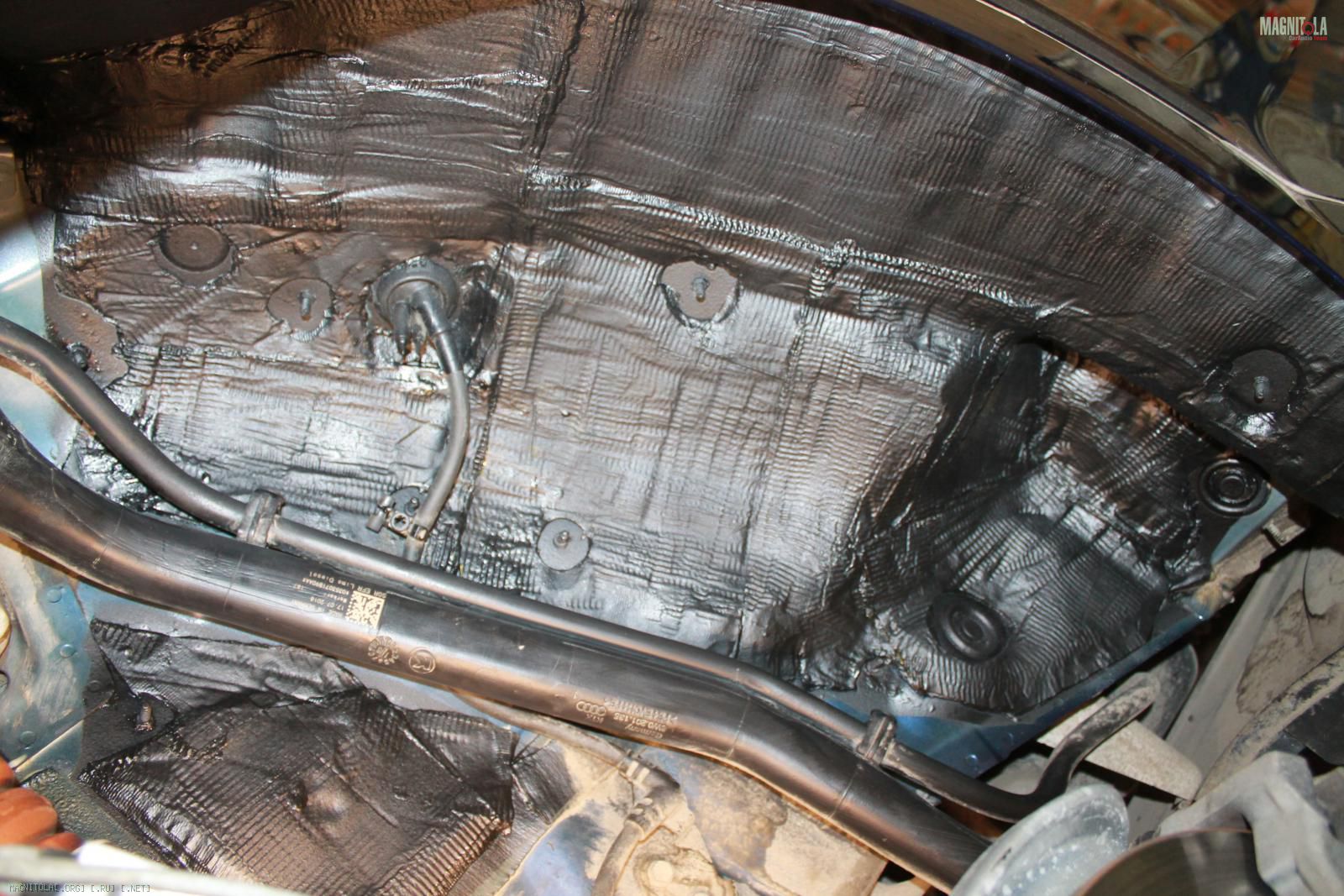

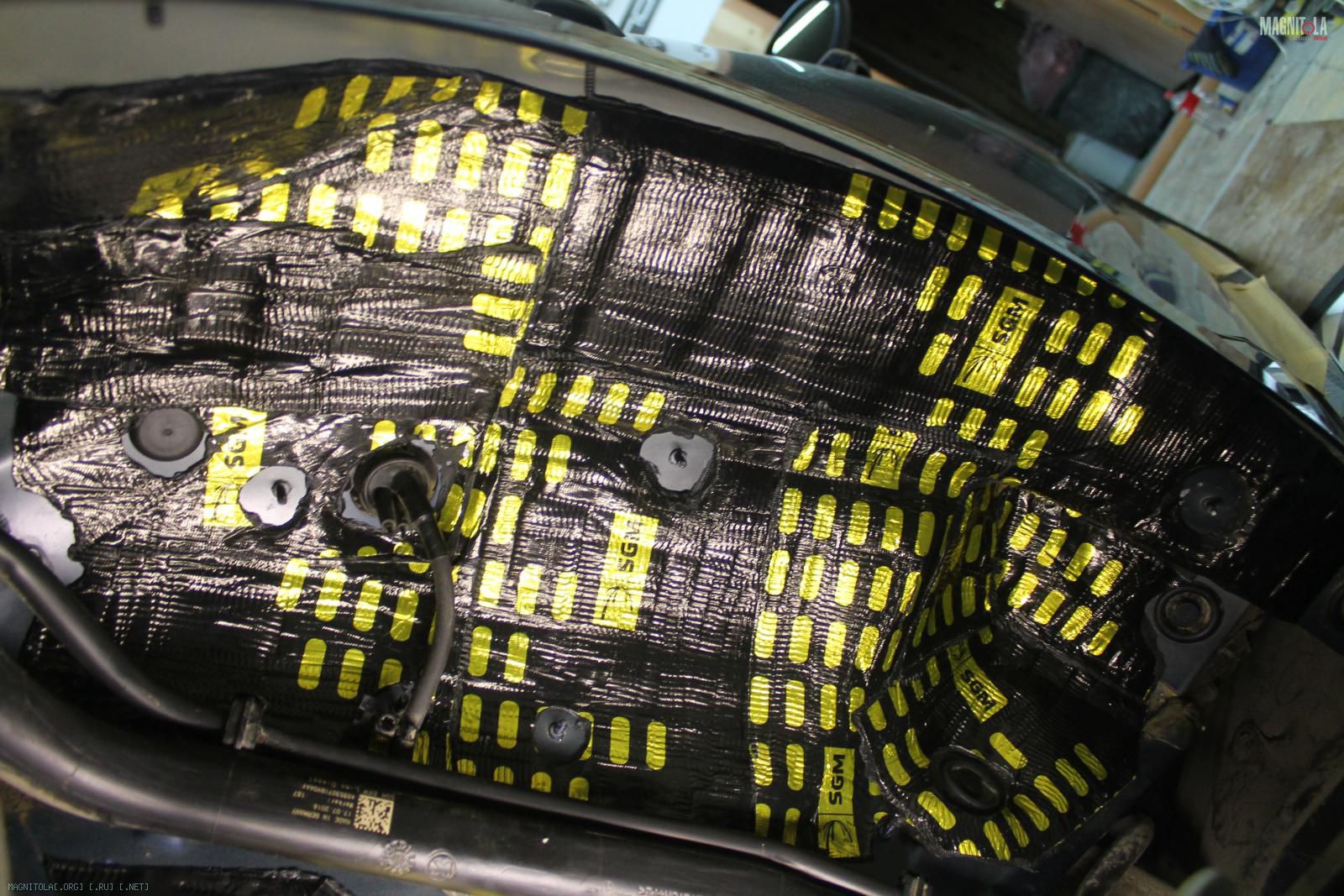

Задняя правая арка...

Вложение 1280473Вложение 1280475Вложение 1280477Вложение 1280479Вложение 1280481Вложение 1280483Вложение 1280485Вложение 1280487Вложение 1280489Вложение 1280491

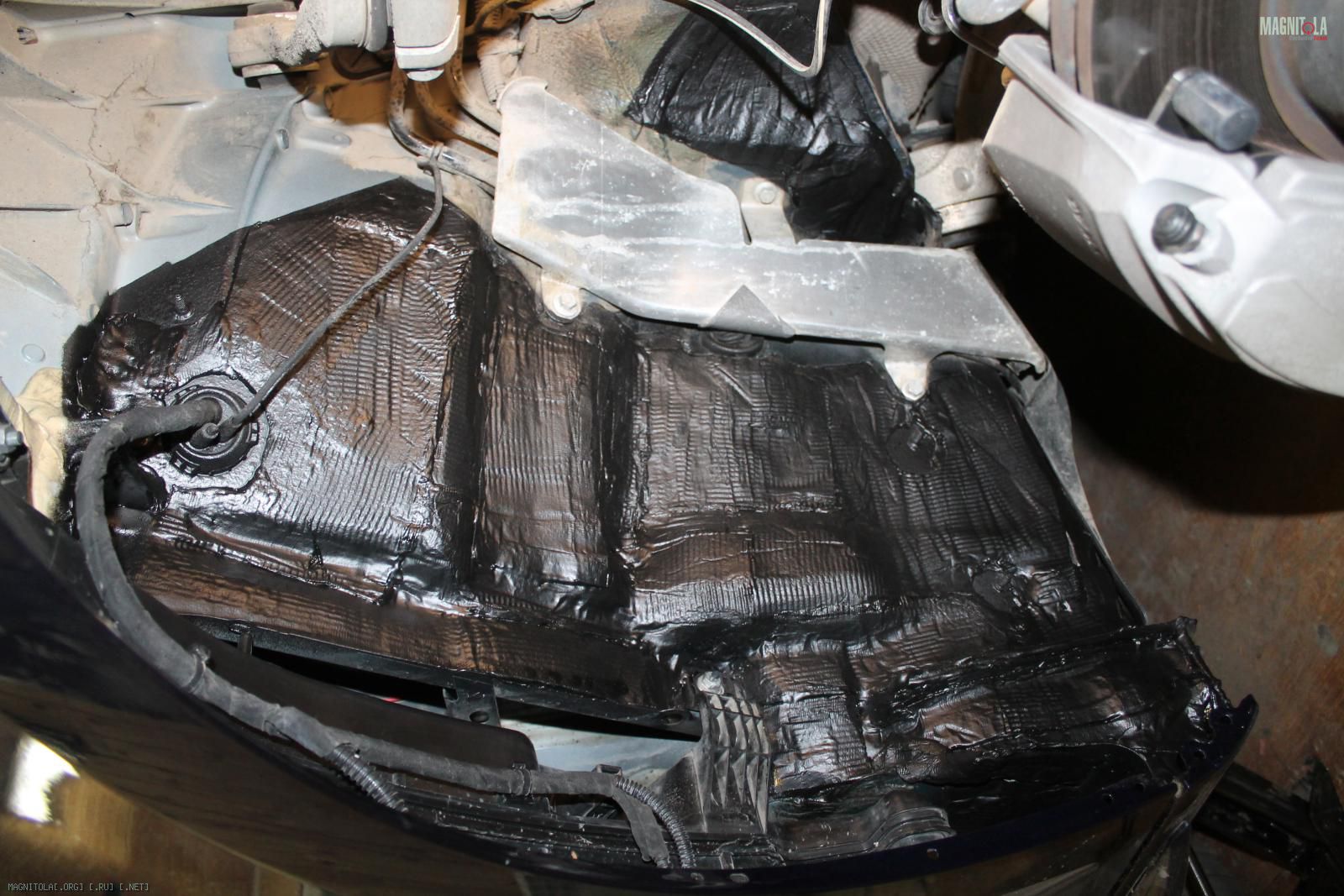

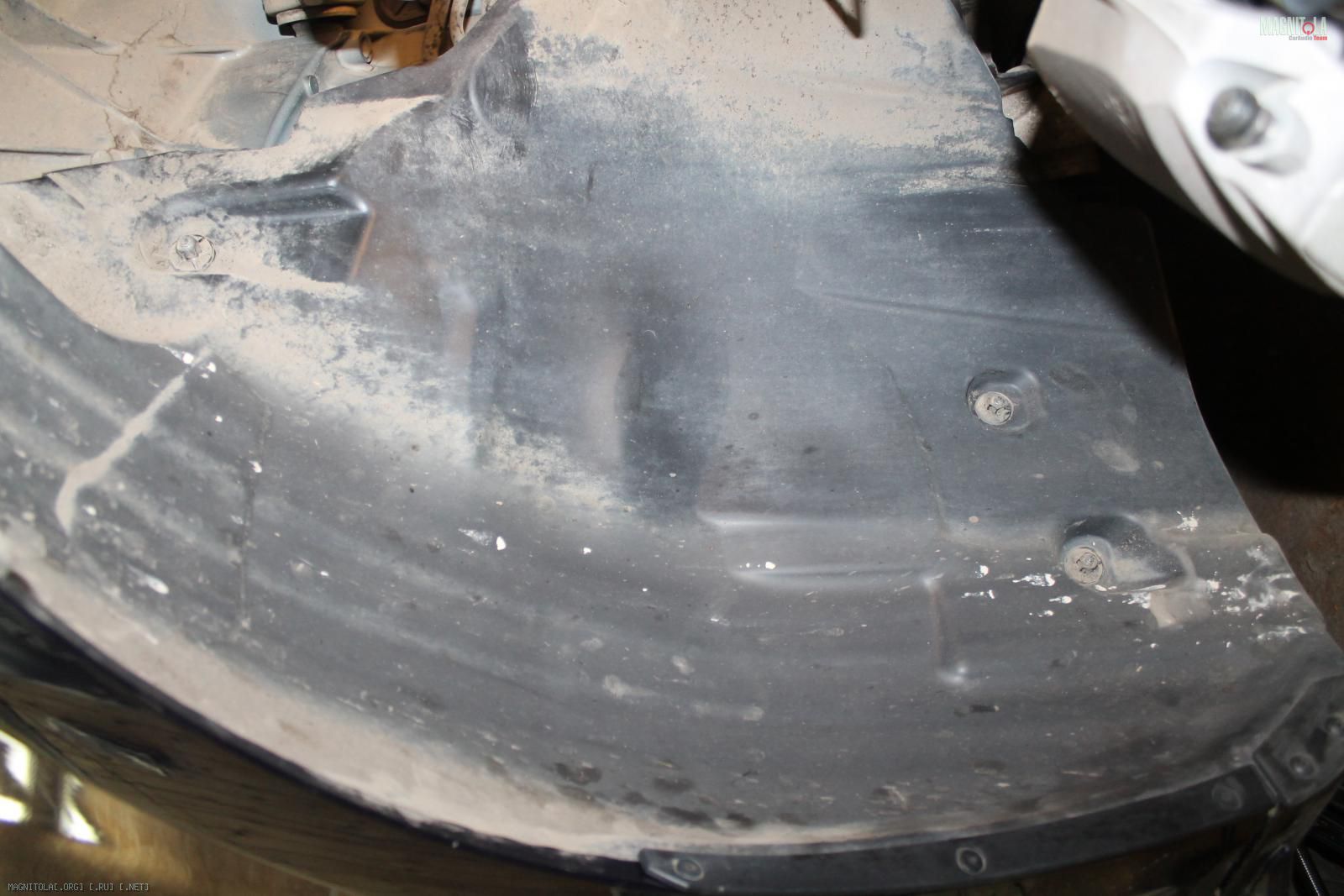

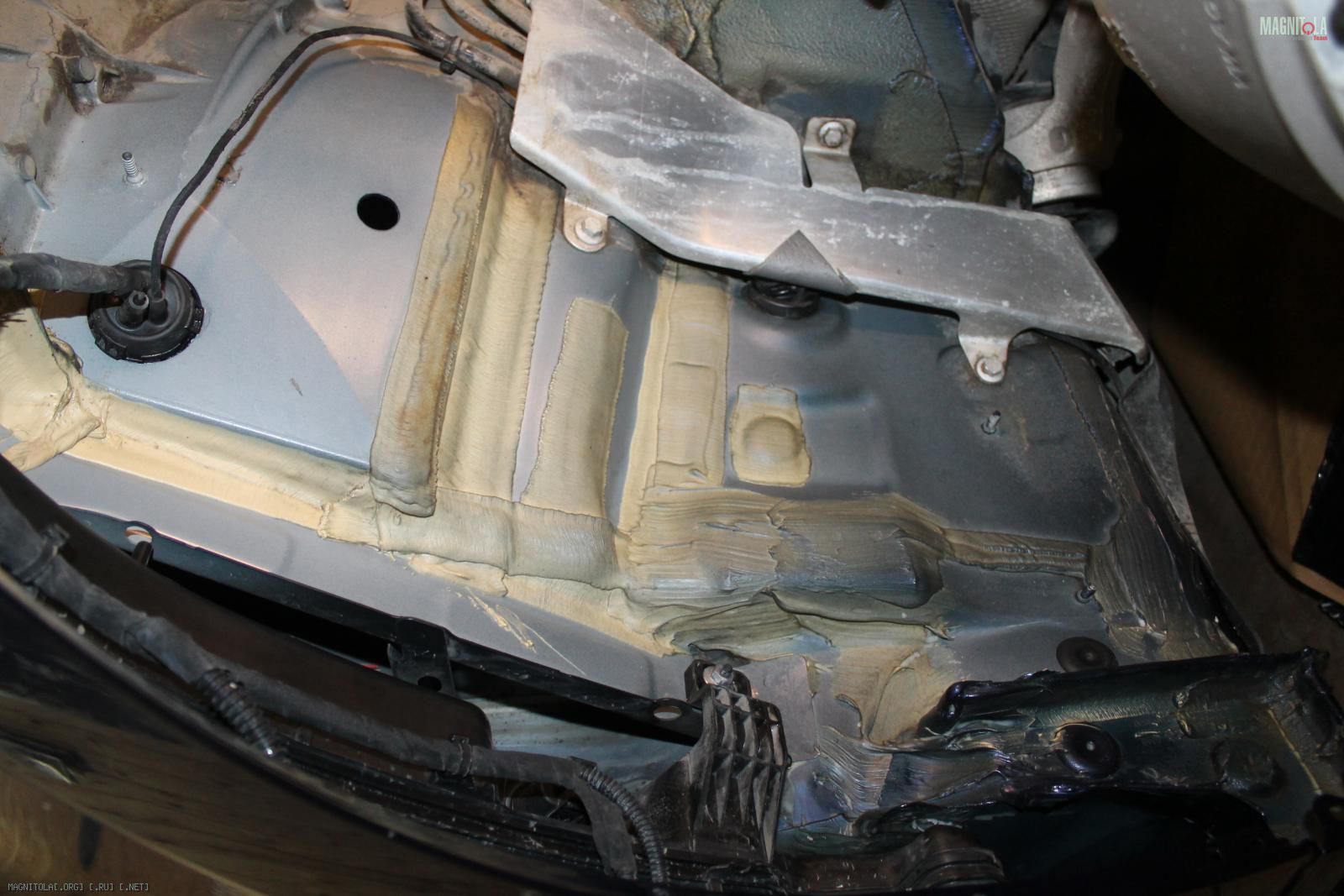

Передняя правая арка...
Вложение 1280493Вложение 1280495Вложение 1280497Вложение 1280499Вложение 1280501Вложение 1280503Вложение 1280505

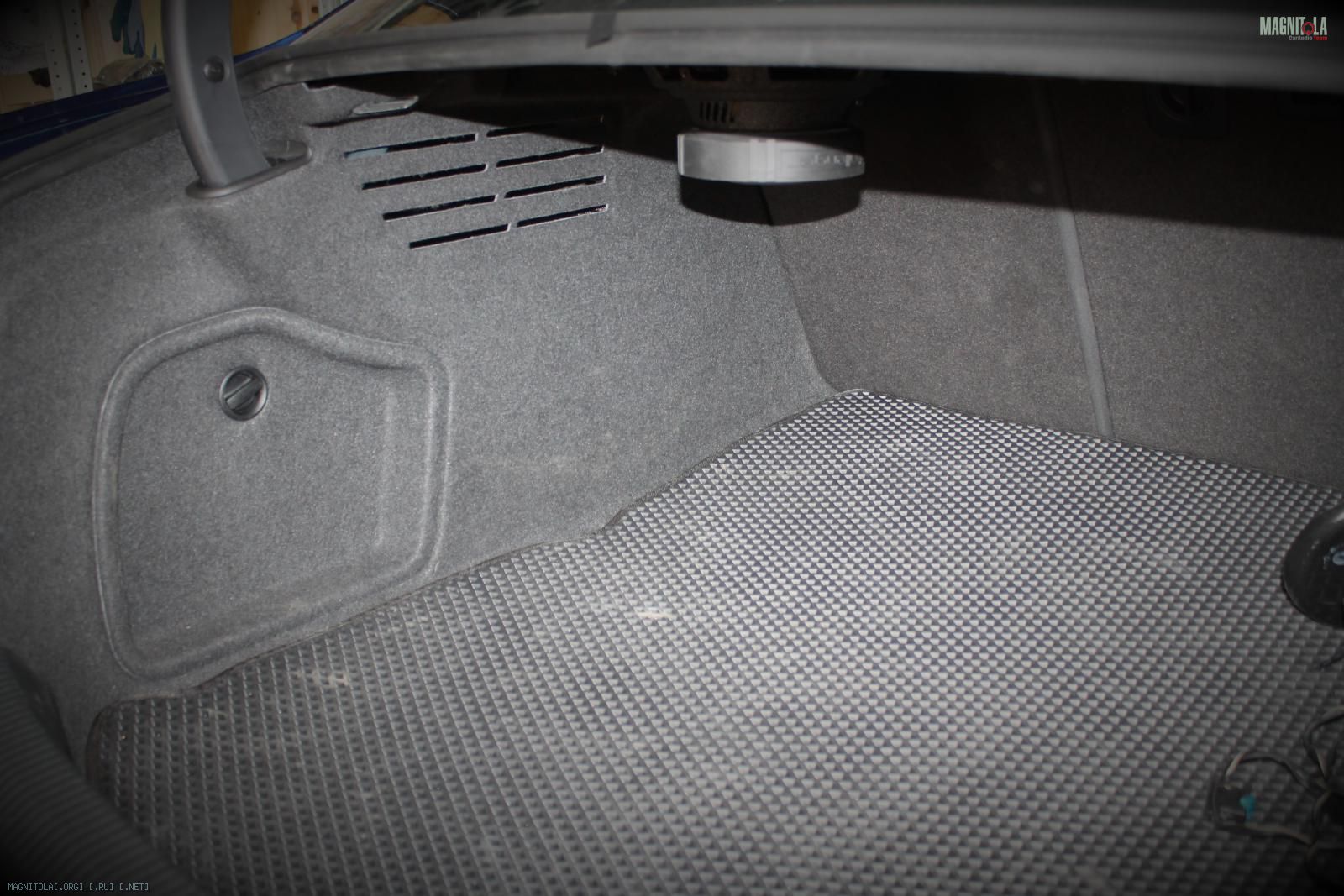

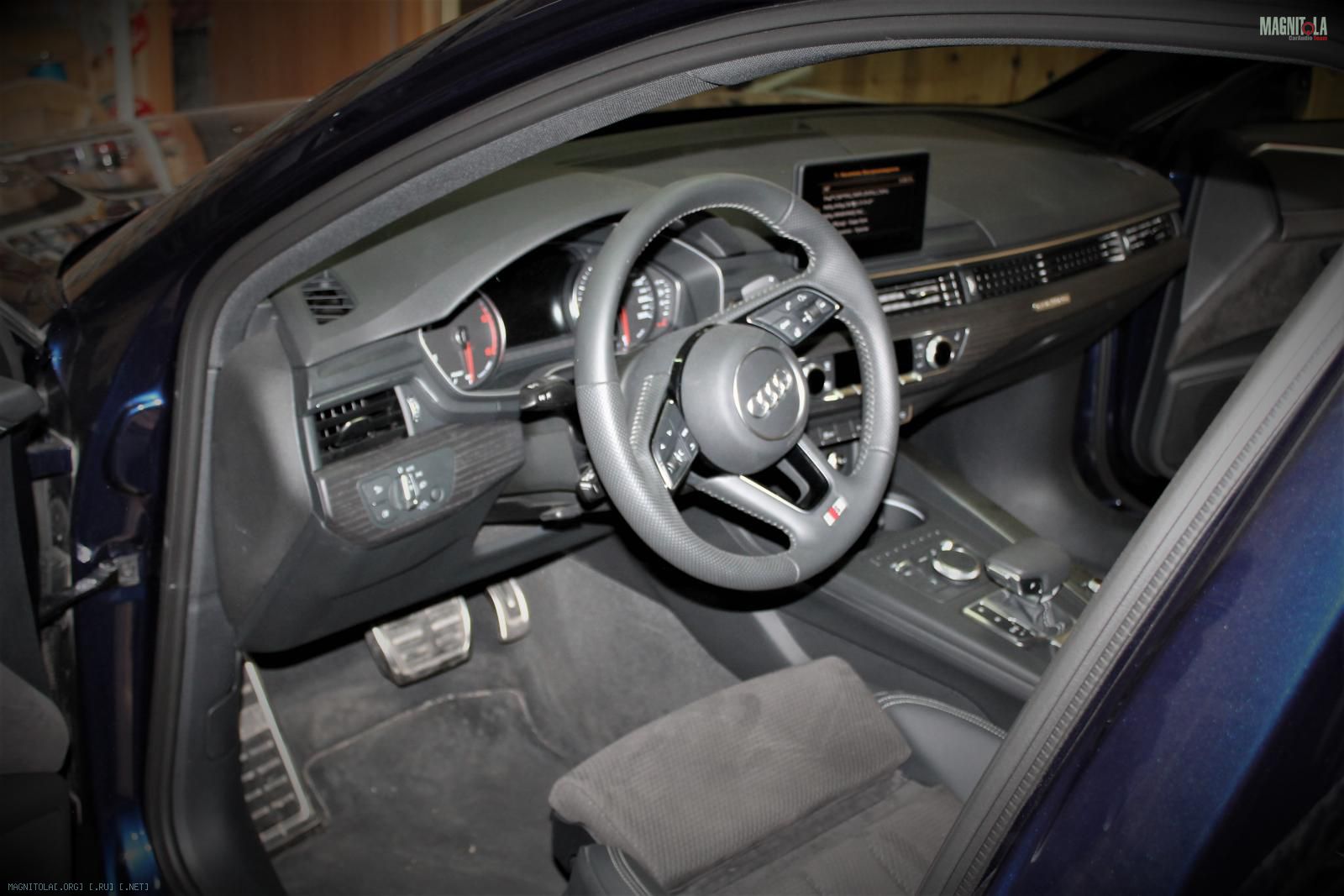

Запускаем/настраиваем систему.
Вложение 1280507Вложение 1280509

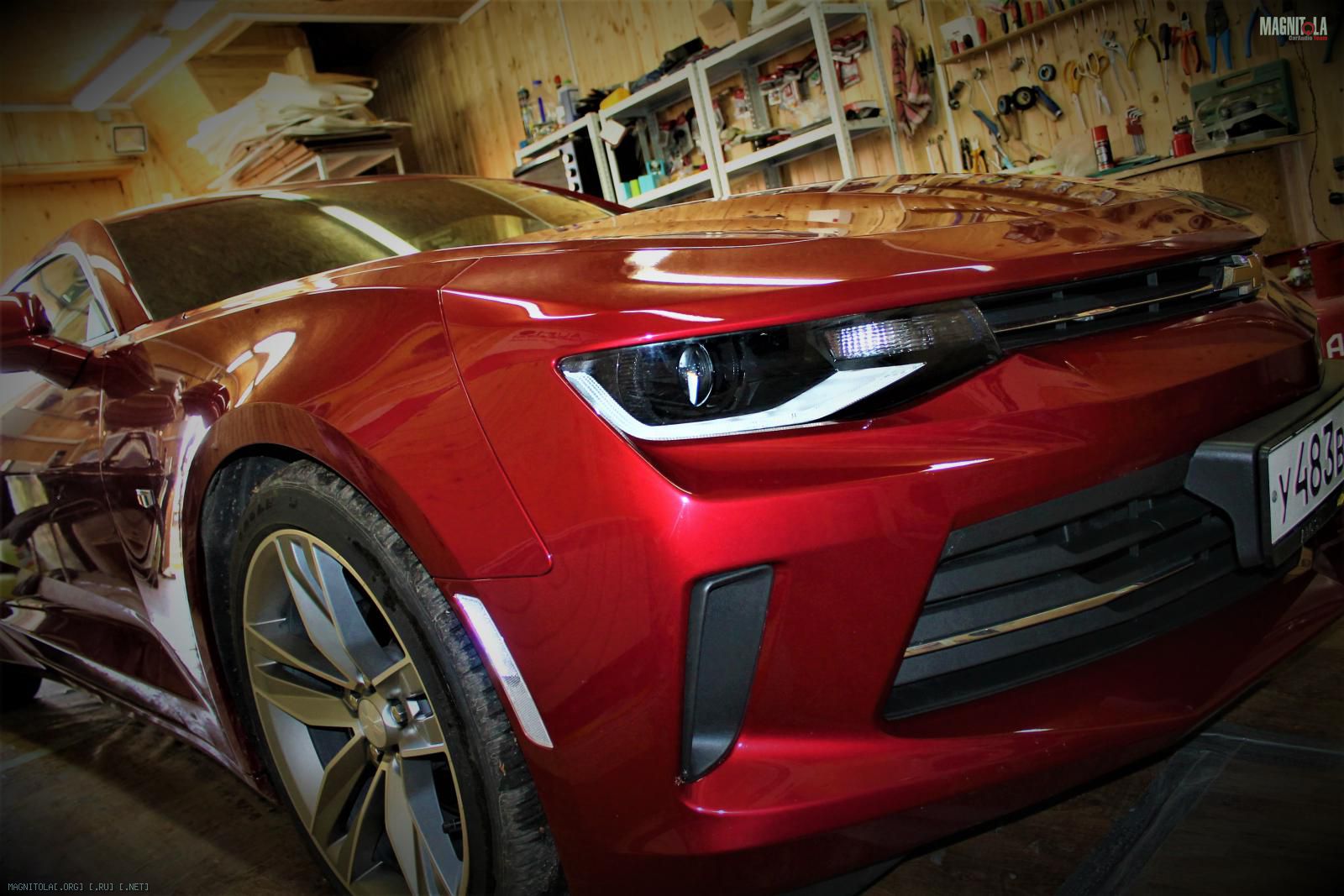

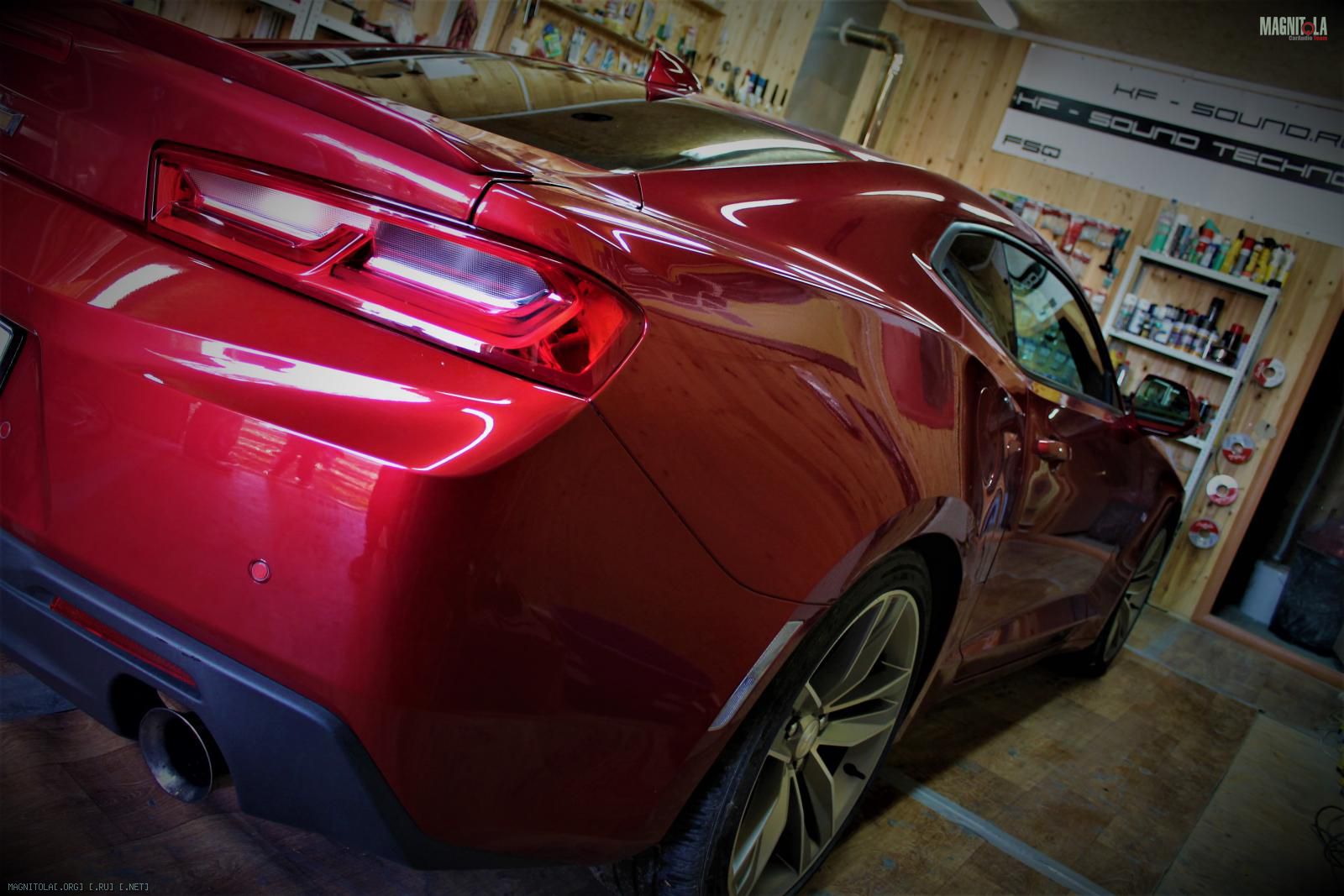

В KF-Sound Technology приехал Chevrolet Camaro
Вложение 1280511Вложение 1280513Вложение 1280515Вложение 1280517

Chevrolet Camaro

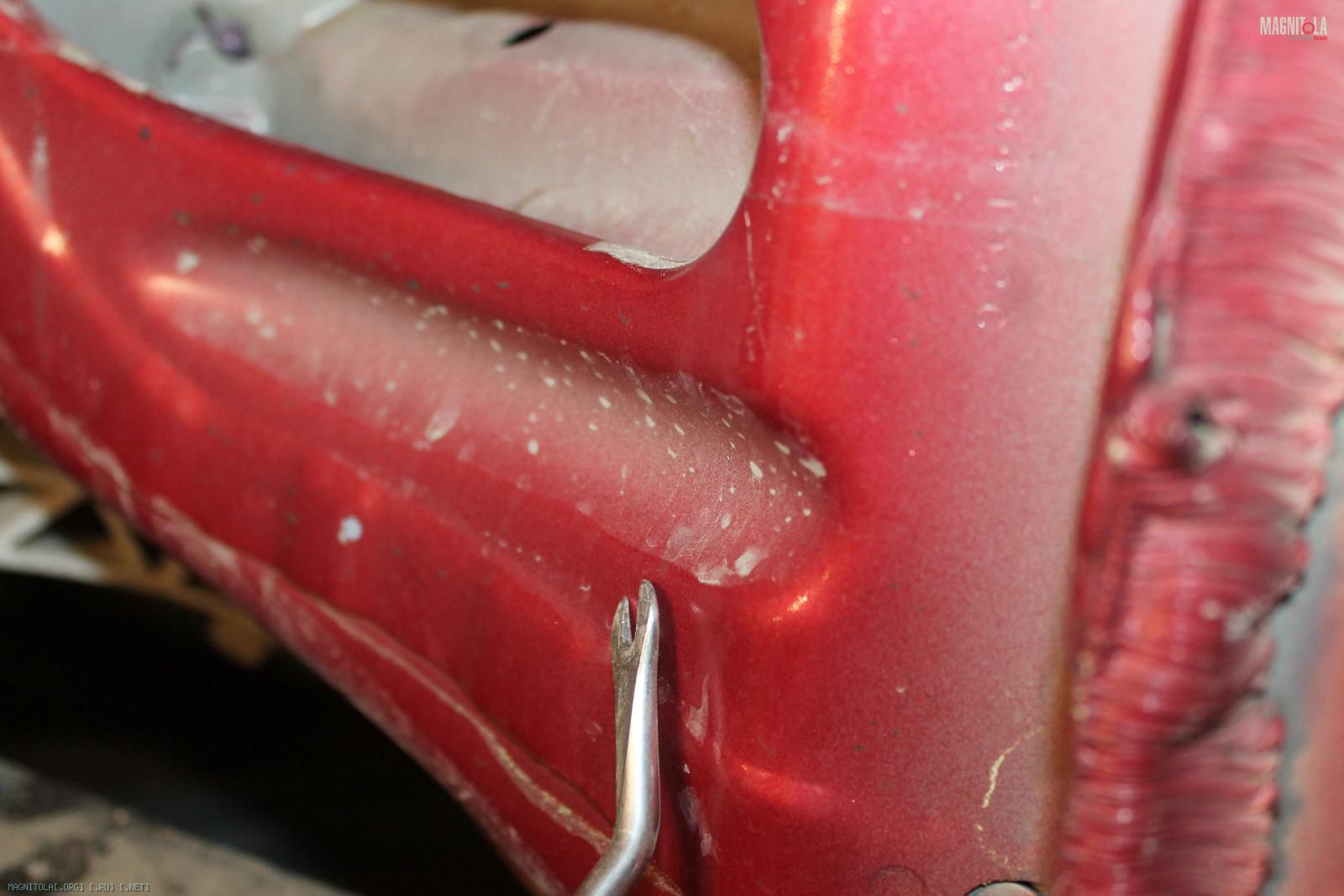

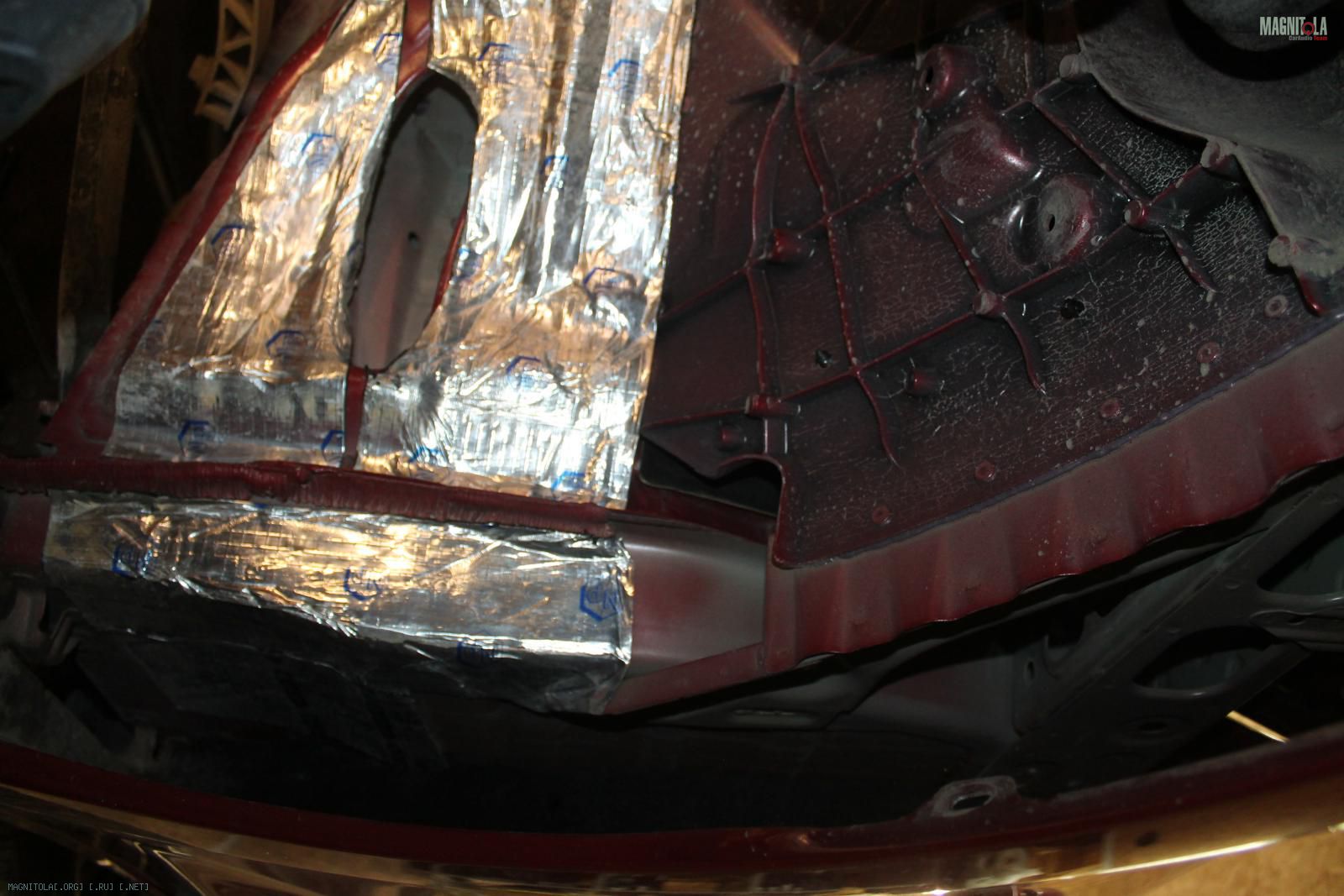

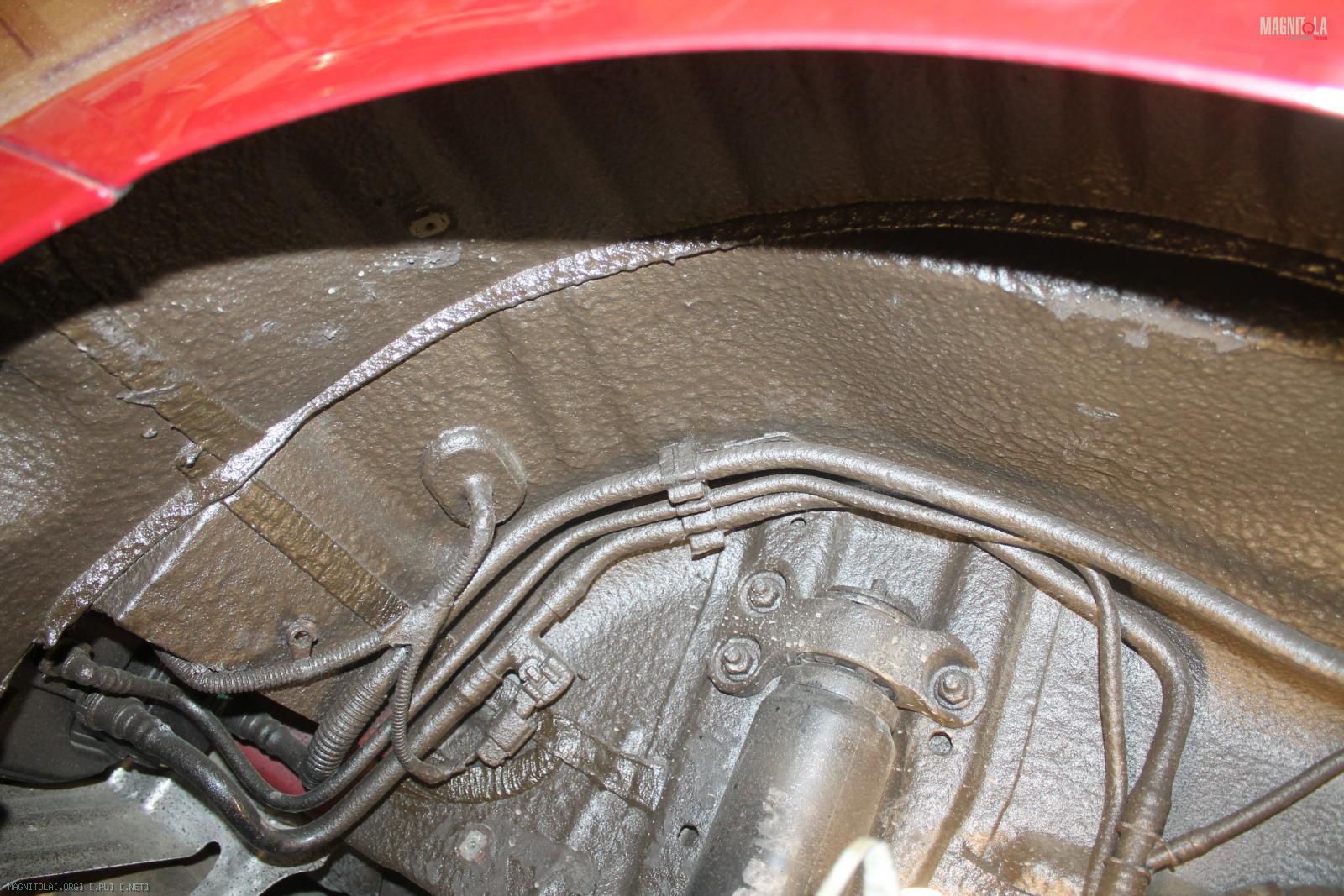

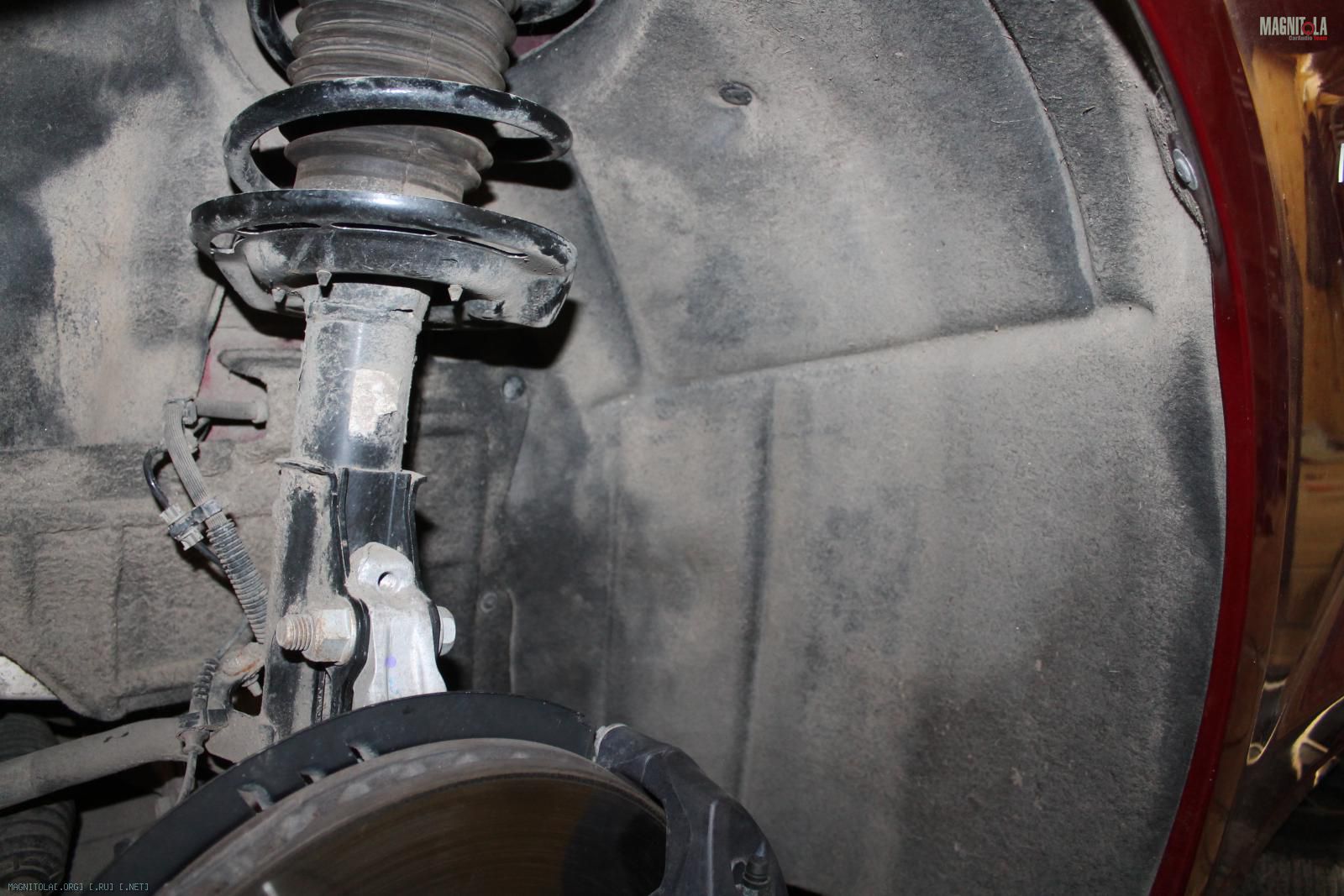

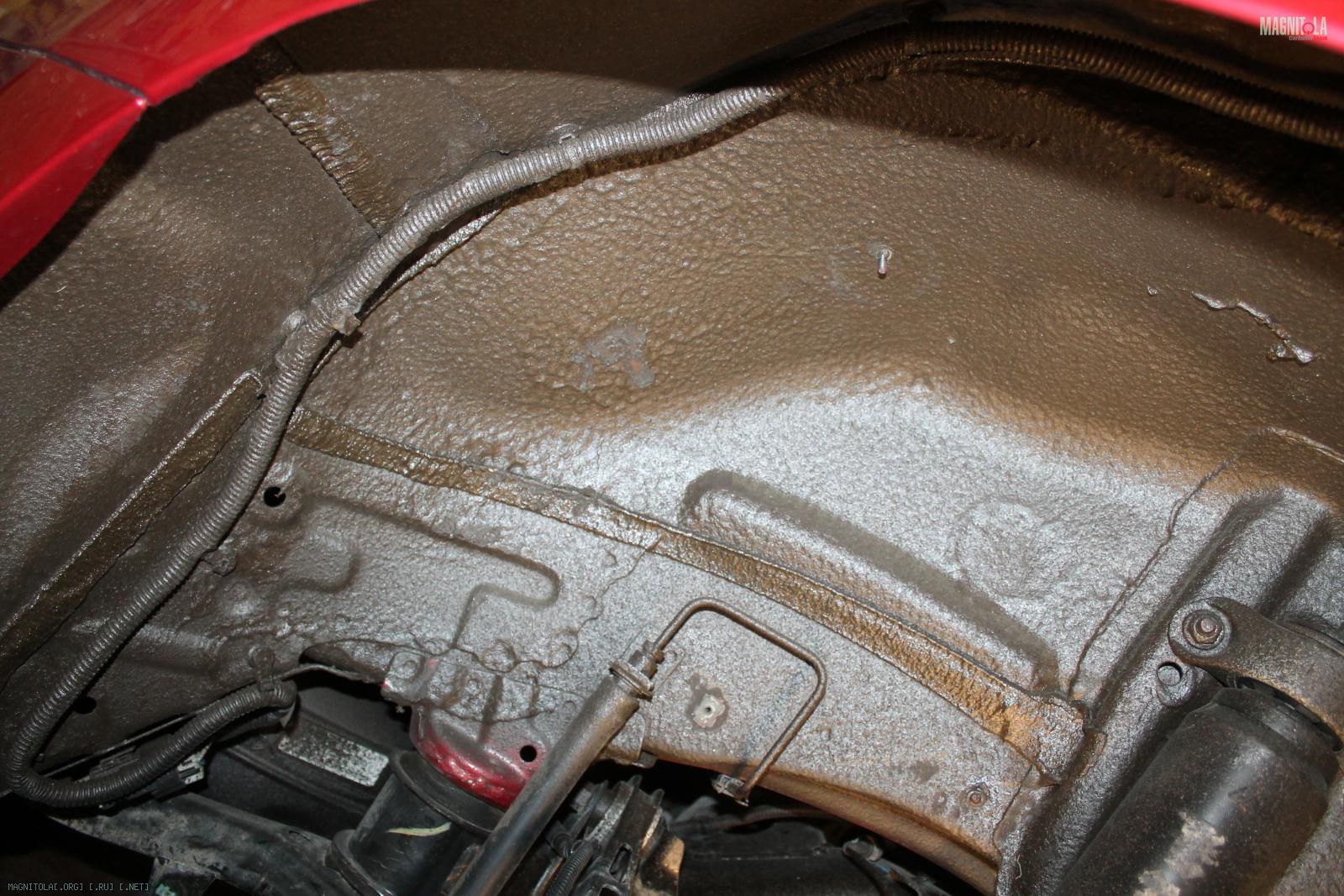

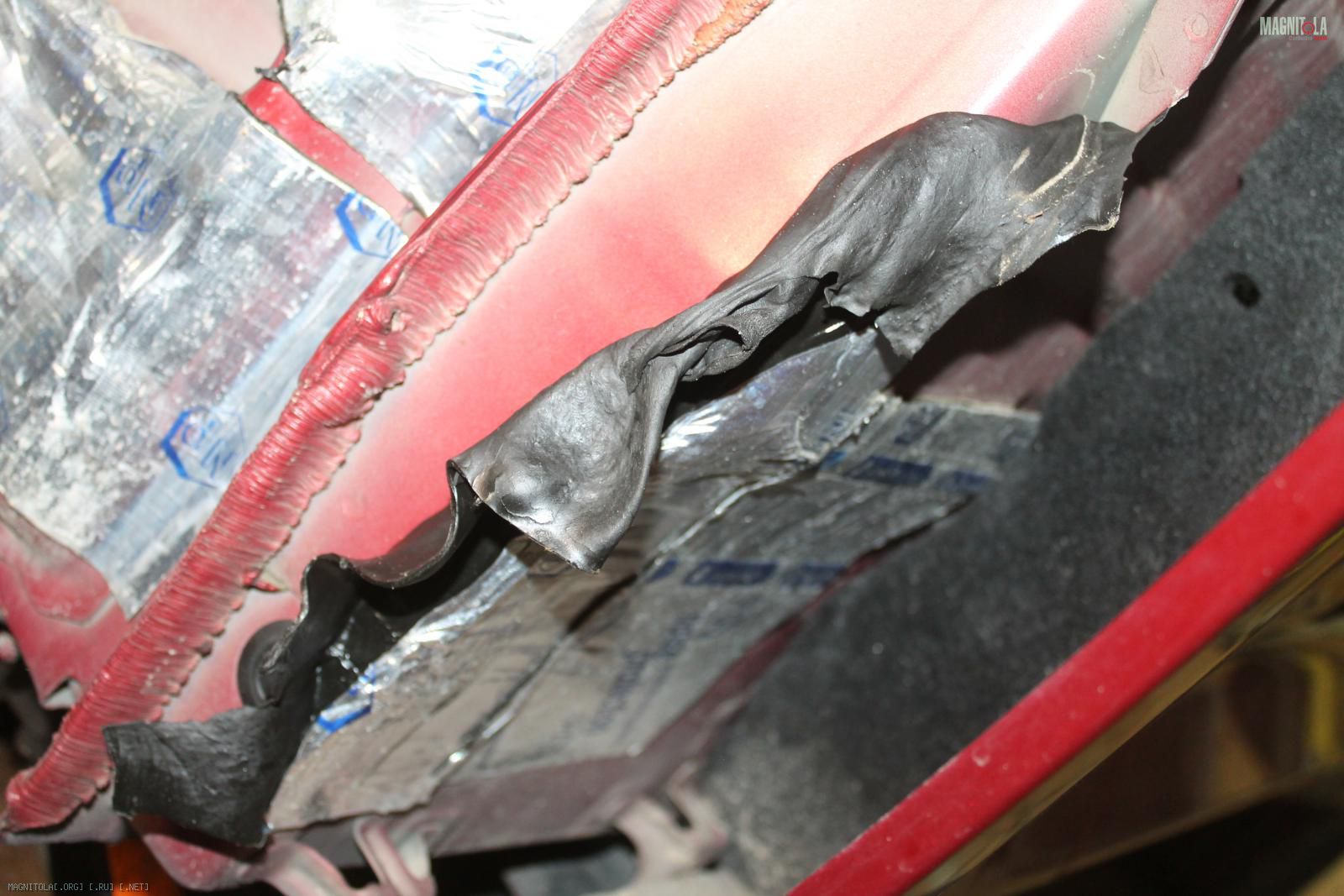

Как была сделана вибро/шумоизоляция арок...

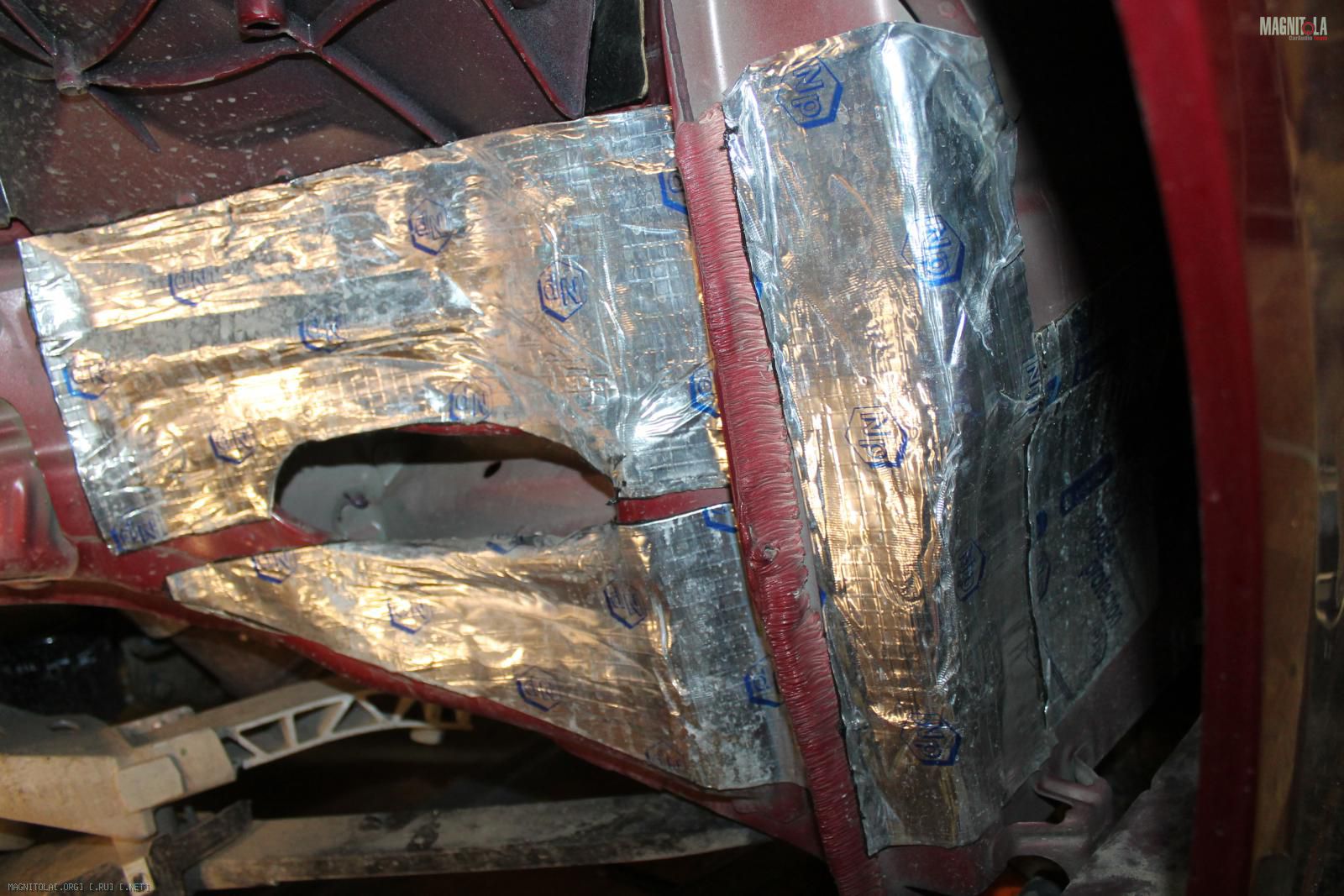

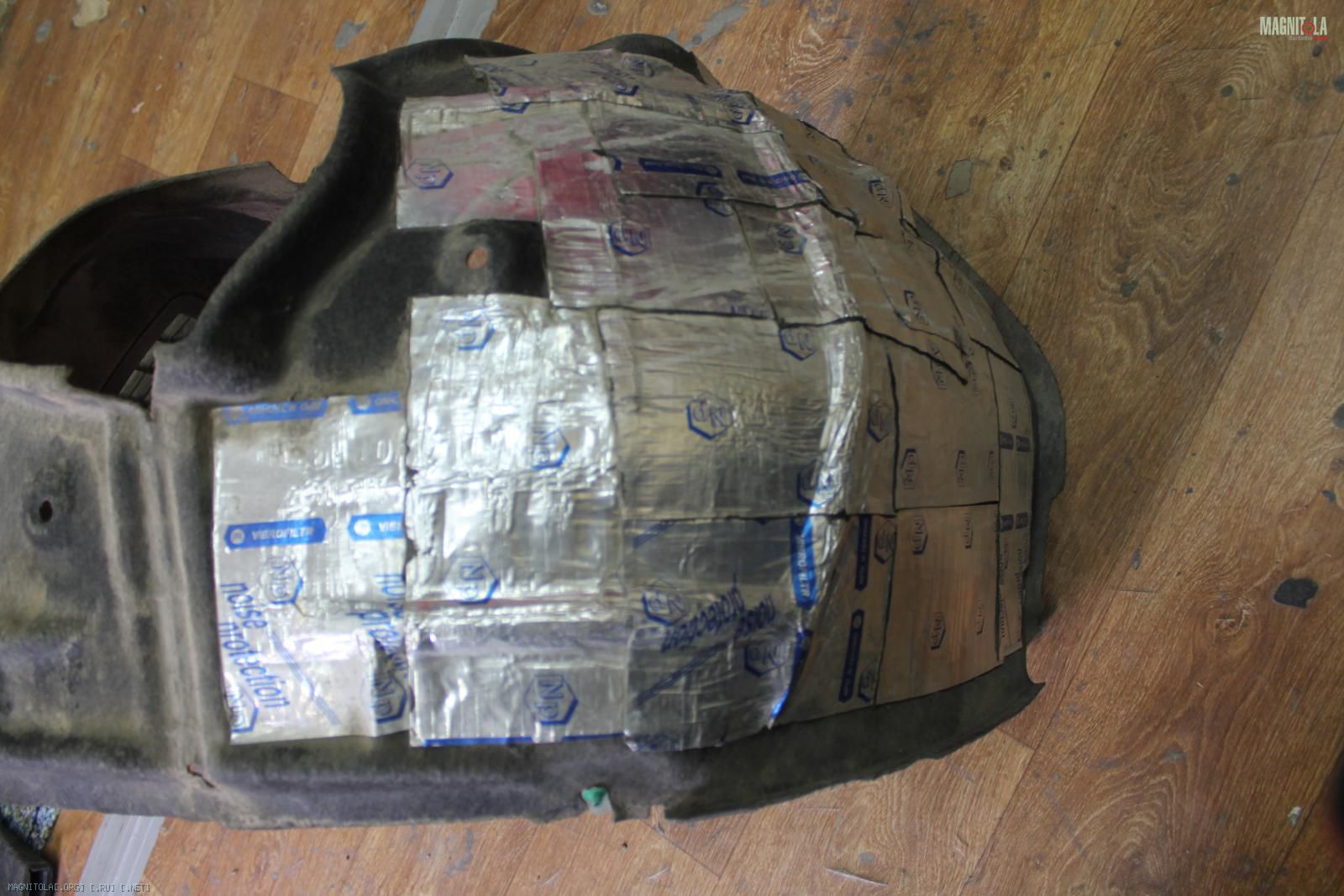

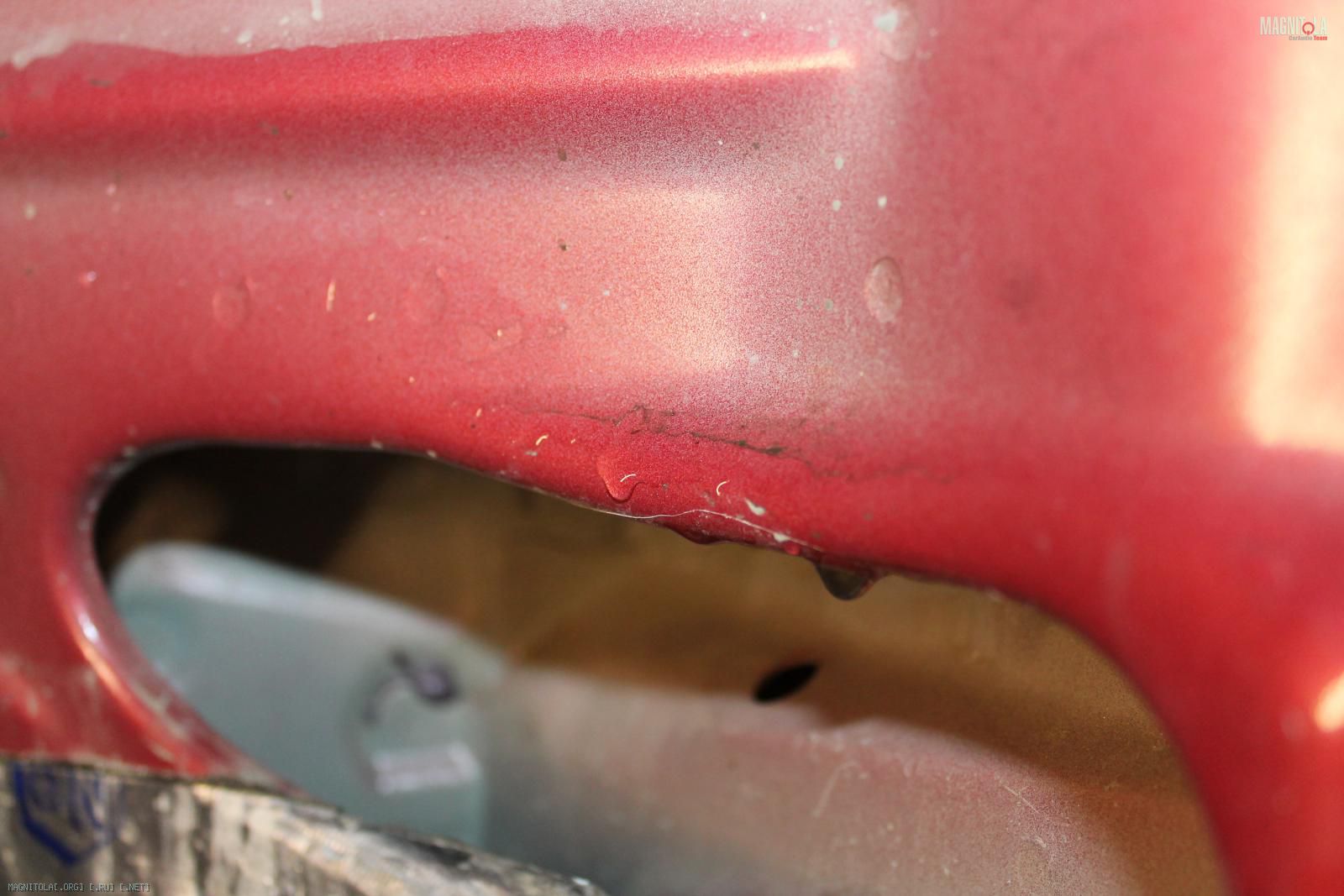

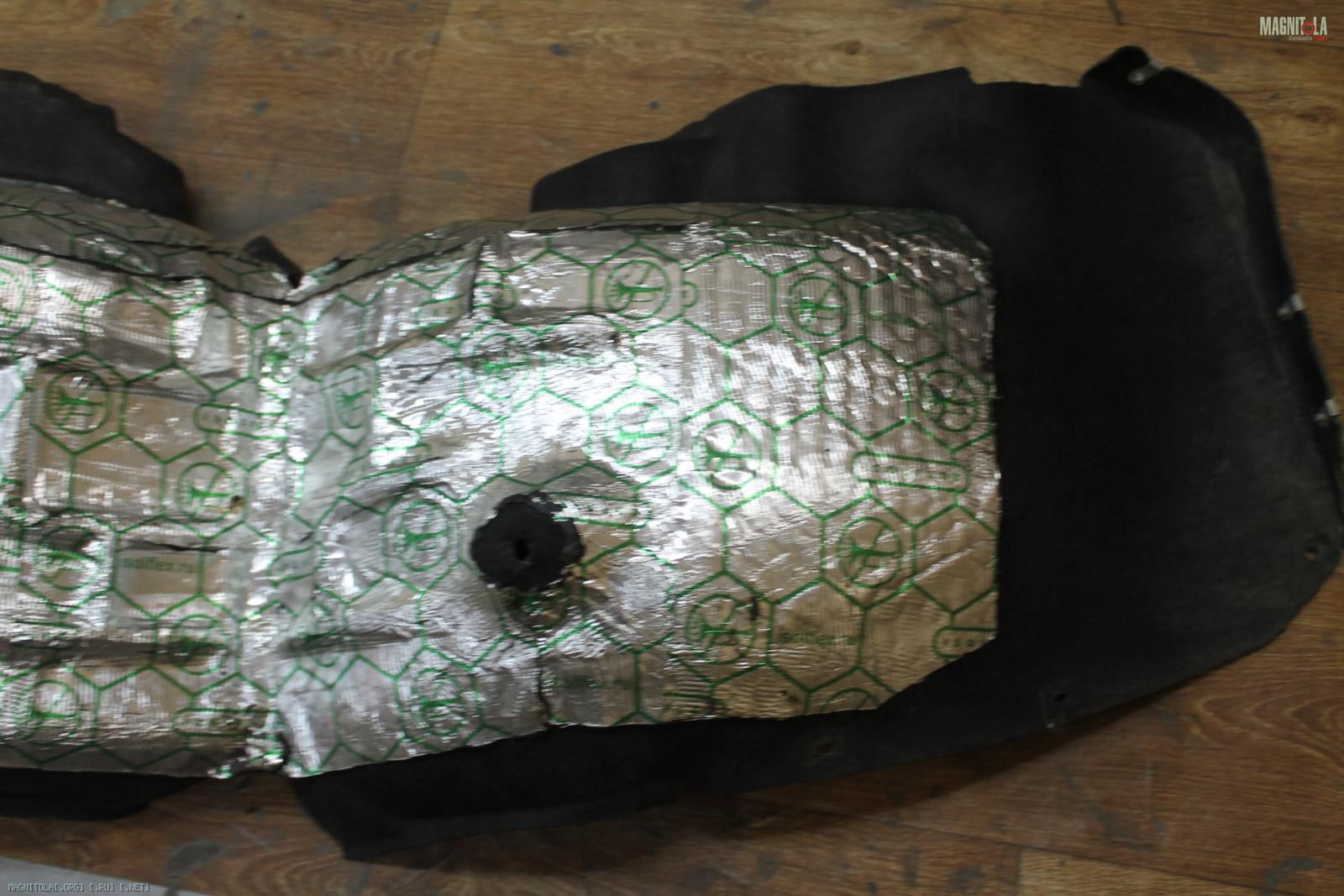

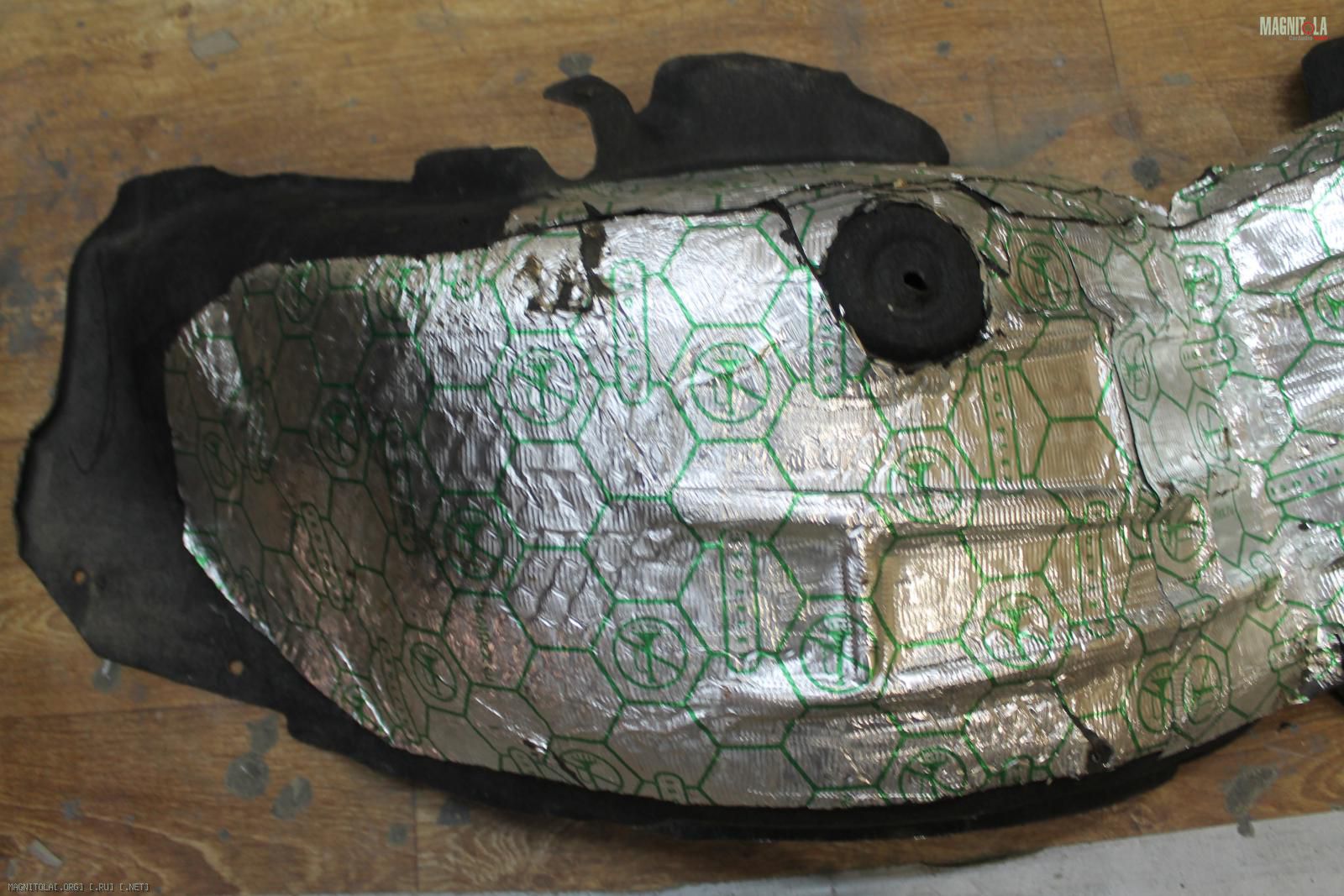

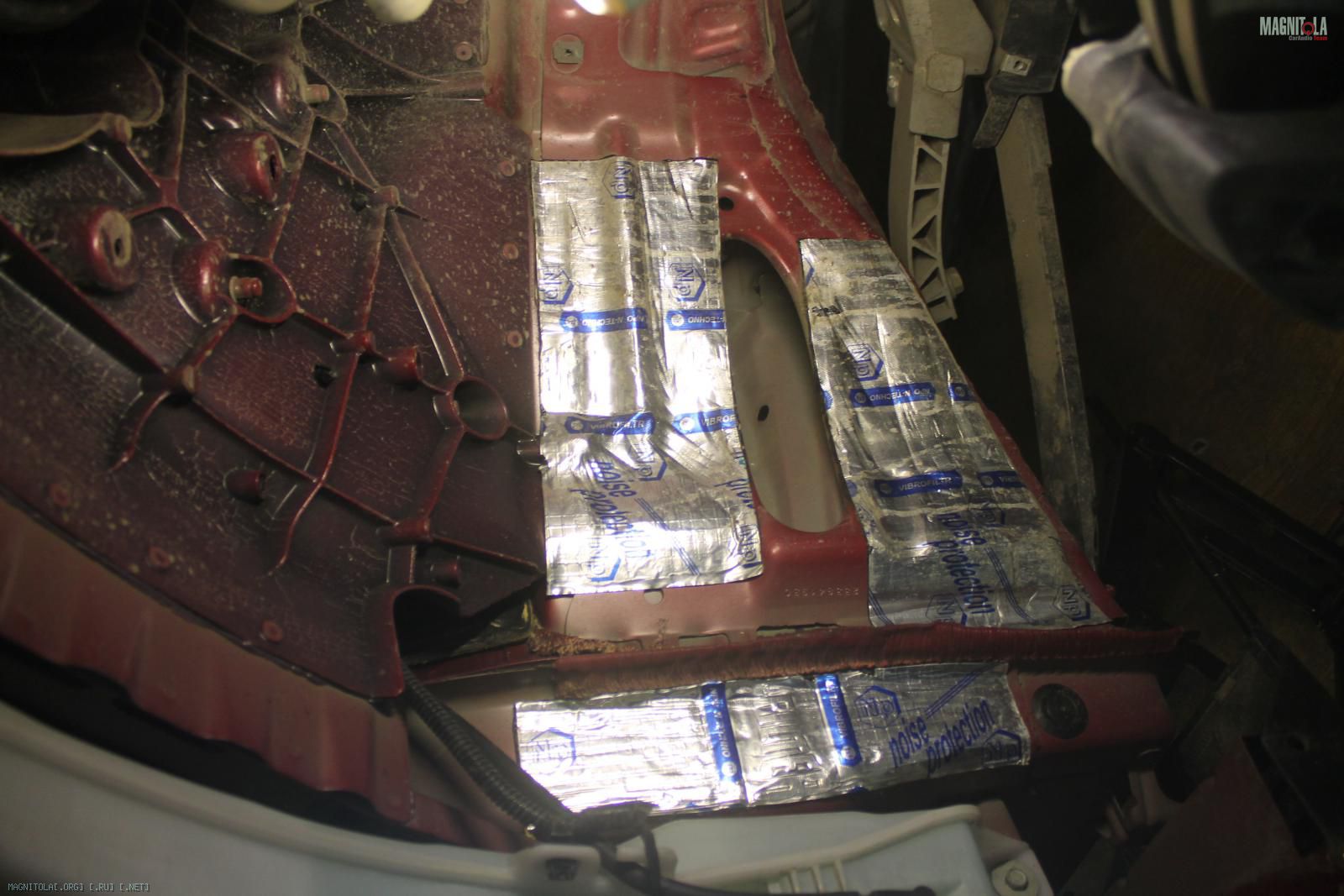

На войлочный подкрылок налеплена вибра 2мм, как и небольшими кусочками на метал арки, прям на грязь, не прикатанная, под ней вода...
На задних на метал набрызгана тонким слоем мастика от STP.
Отсутствовало часть крепежа, который был восстановлен.
Эффекта клиент не ощутил...

Вложение 1280647Вложение 1280649Вложение 1280651Вложение 1280653Вложение 1280655Вложение 1280657Вложение 1280659Вложение 1280661Вложение 1280663Вложение 1280665Вложение 1280667Вложение 1280669Вложение 1280671Вложение 1280673Вложение 1280675Вложение 1280677Вложение 1280679

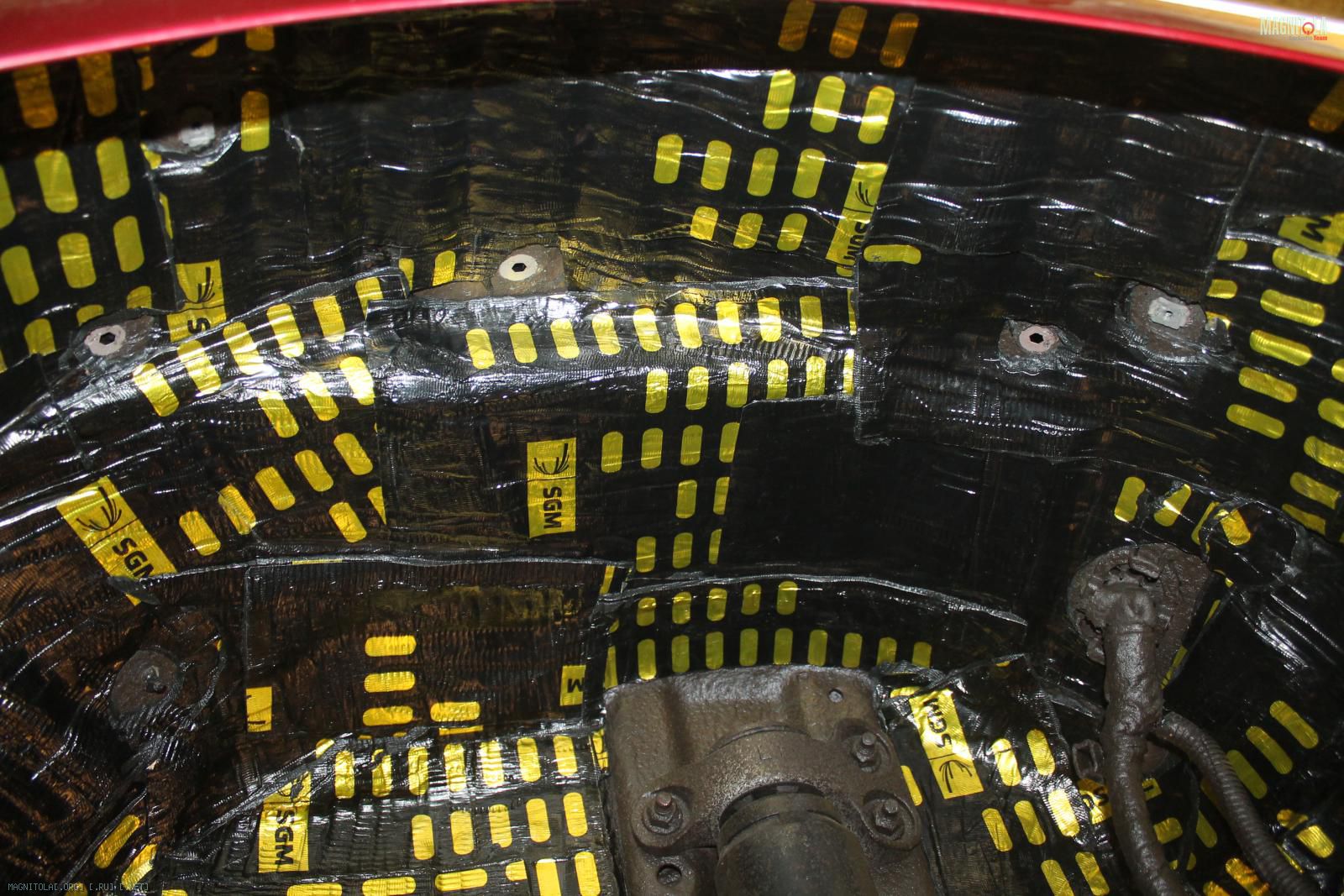

Левая сторона.

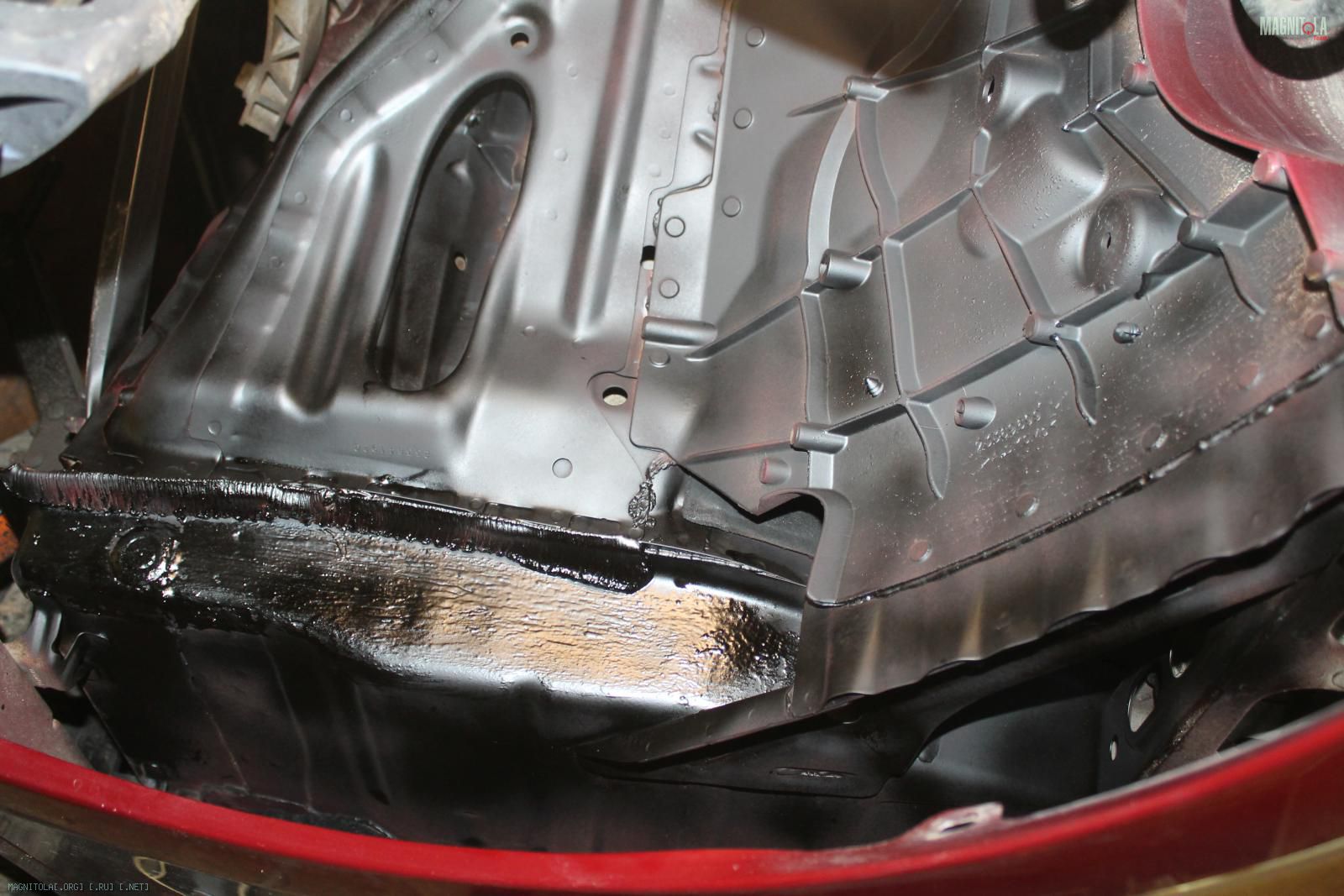

Очищаем, обезжириваем арки...
Наносим спец адгезионный грунт для виброизоляции. Дает максимальную адгезию, отрыв идет когезионно, по материалу.

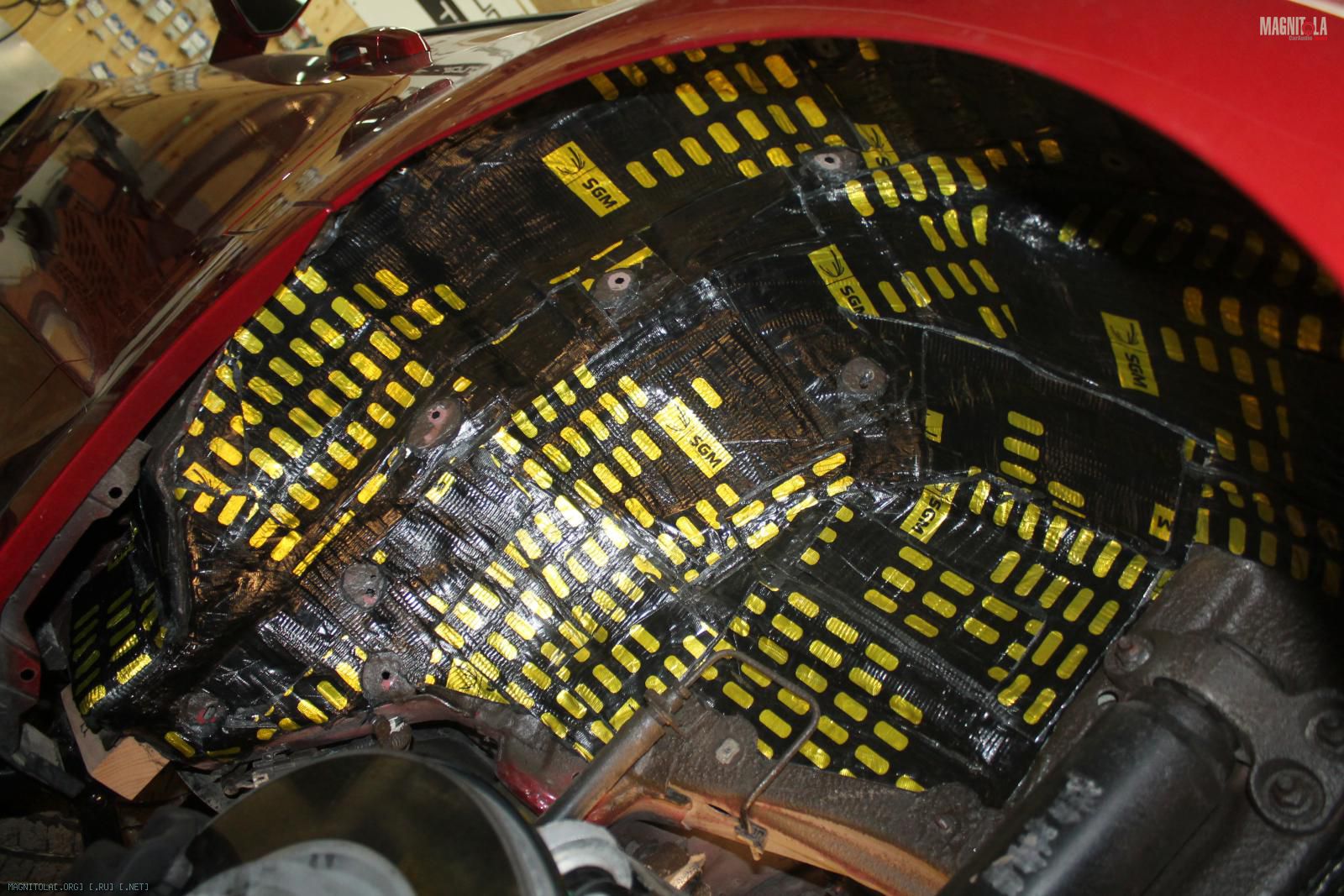

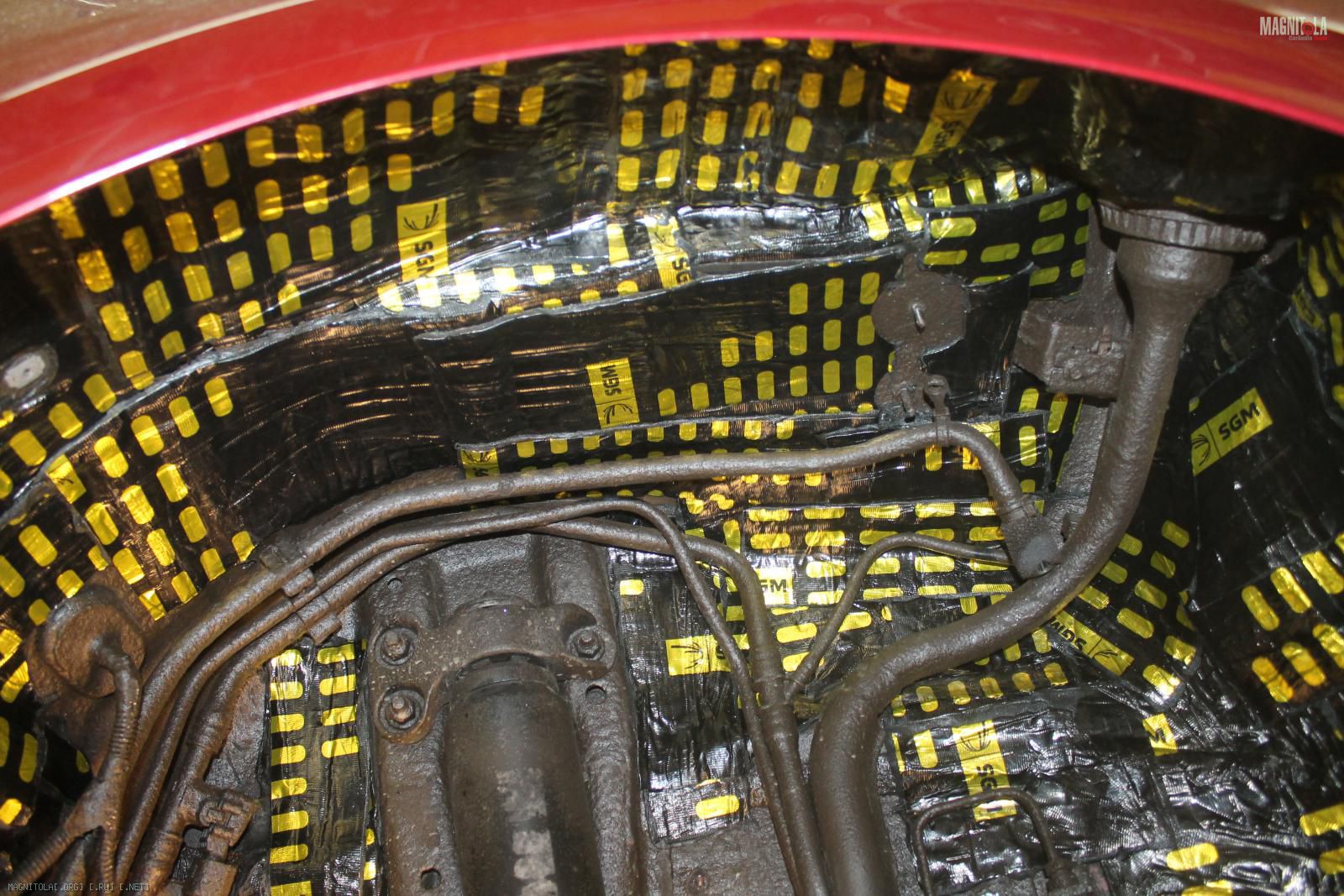

Далее наносим вибру4мм в два-три слоя.
Затем идет нанесение, послойно, два секретных материала, по новой технологии. На фотографиях это не освещено, в виду секретности разработки.

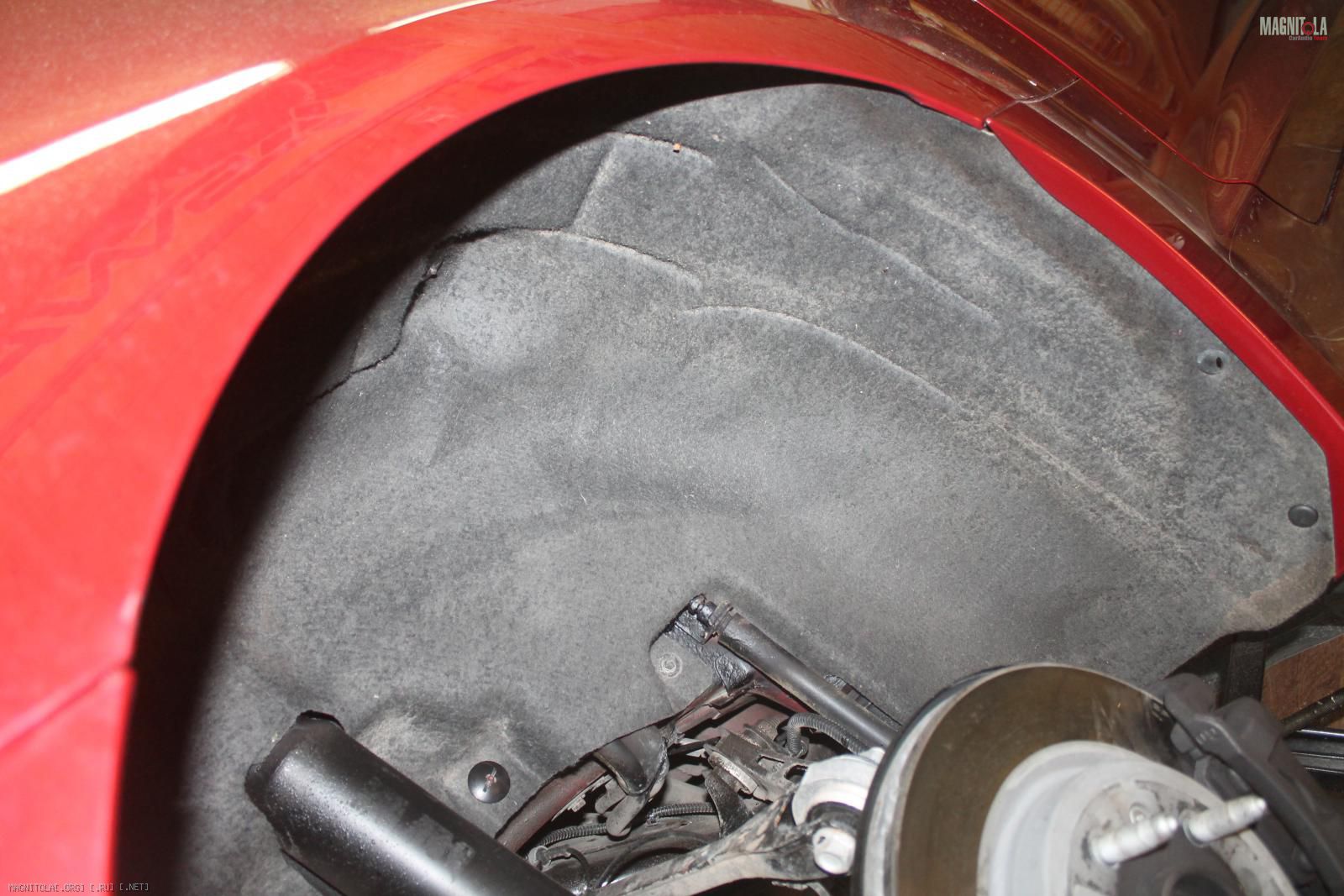

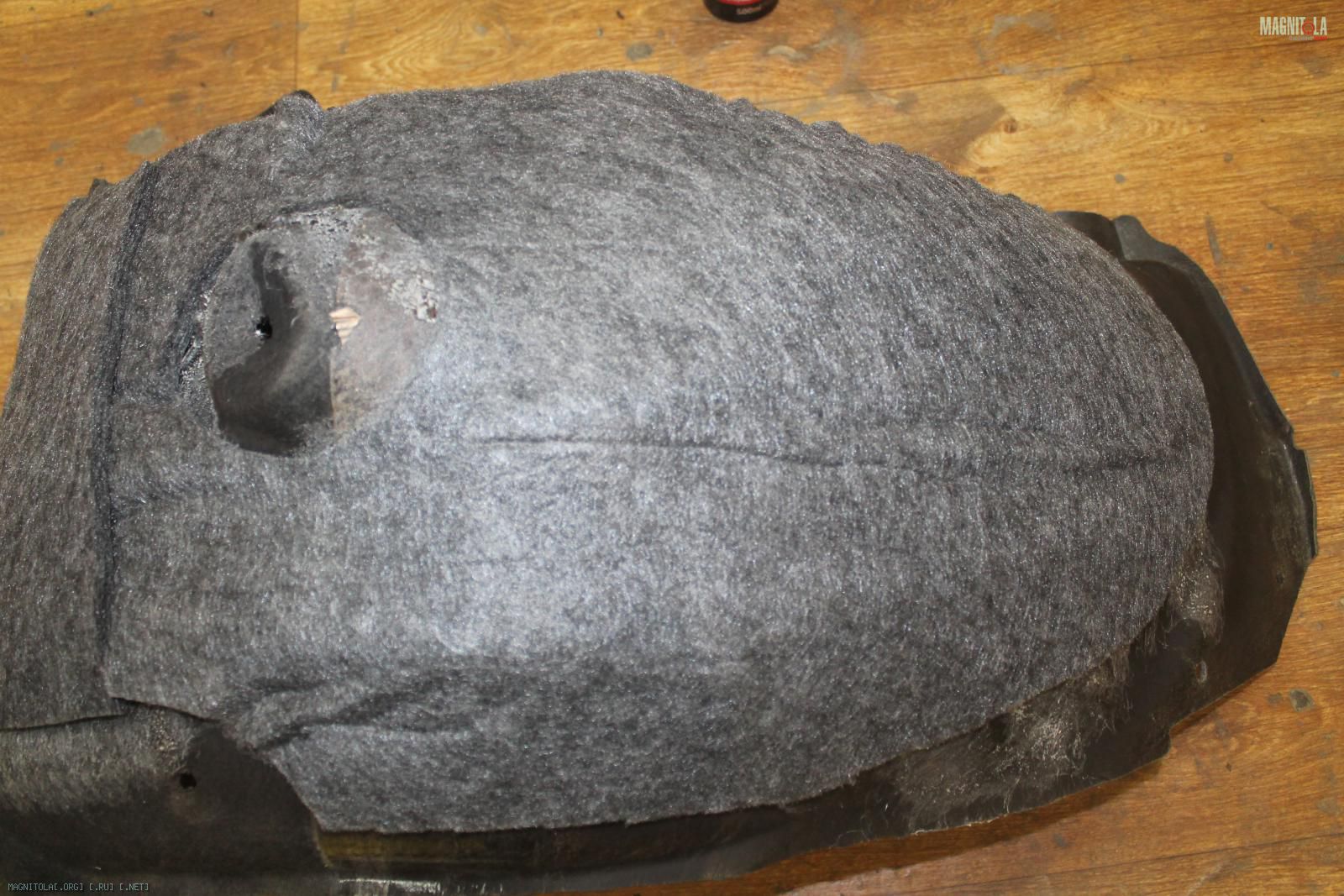

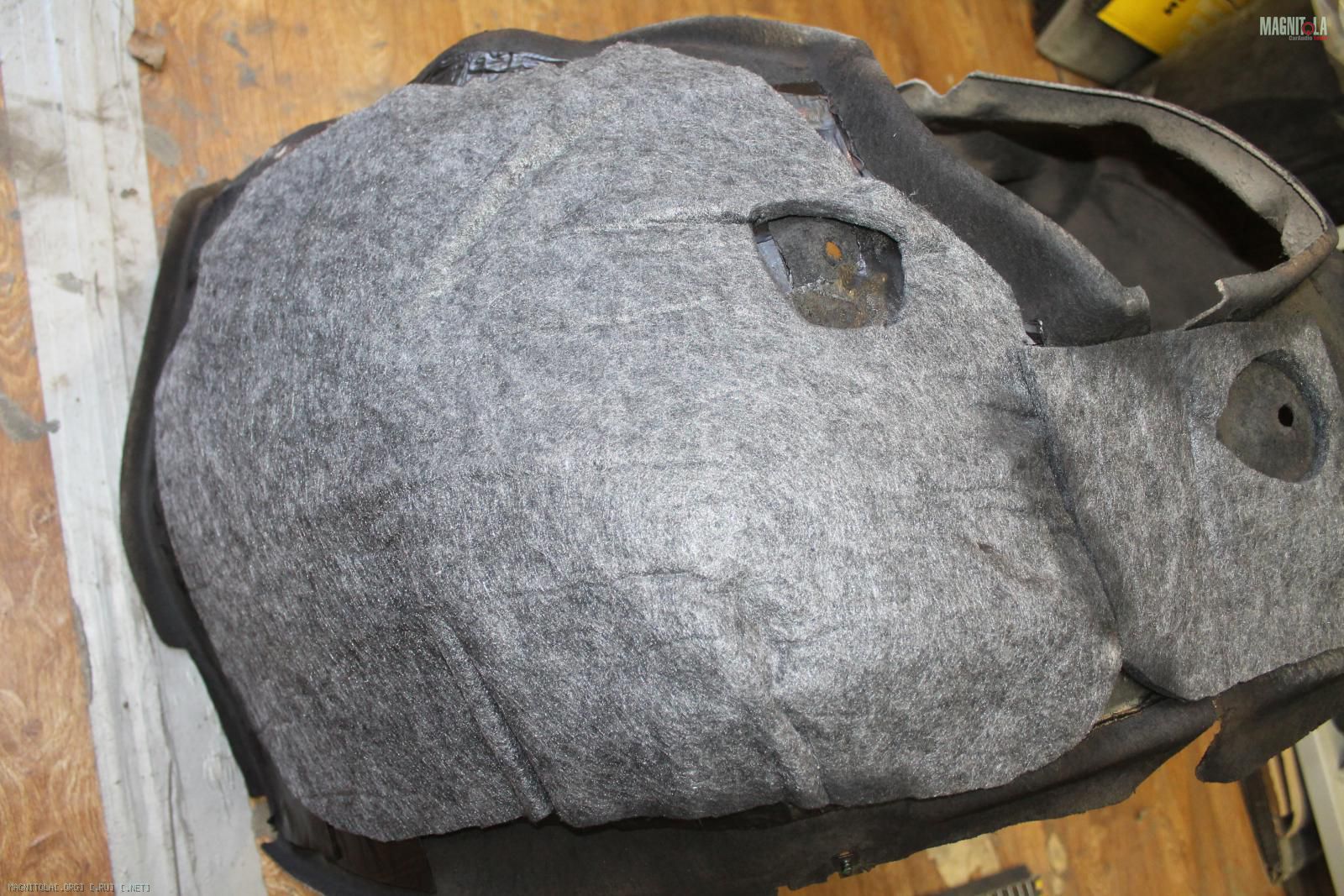

На войлочный подкрылок наносится слой войлока, собирается...
Время работ, в 1.5раза больше, стандартной вибро/шумоизоляции арок.
Вложение 1280681Вложение 1280683Вложение 1280685Вложение 1280687Вложение 1280689Вложение 1280691Вложение 1280693Вложение 1280695Вложение 1280697Вложение 1280699

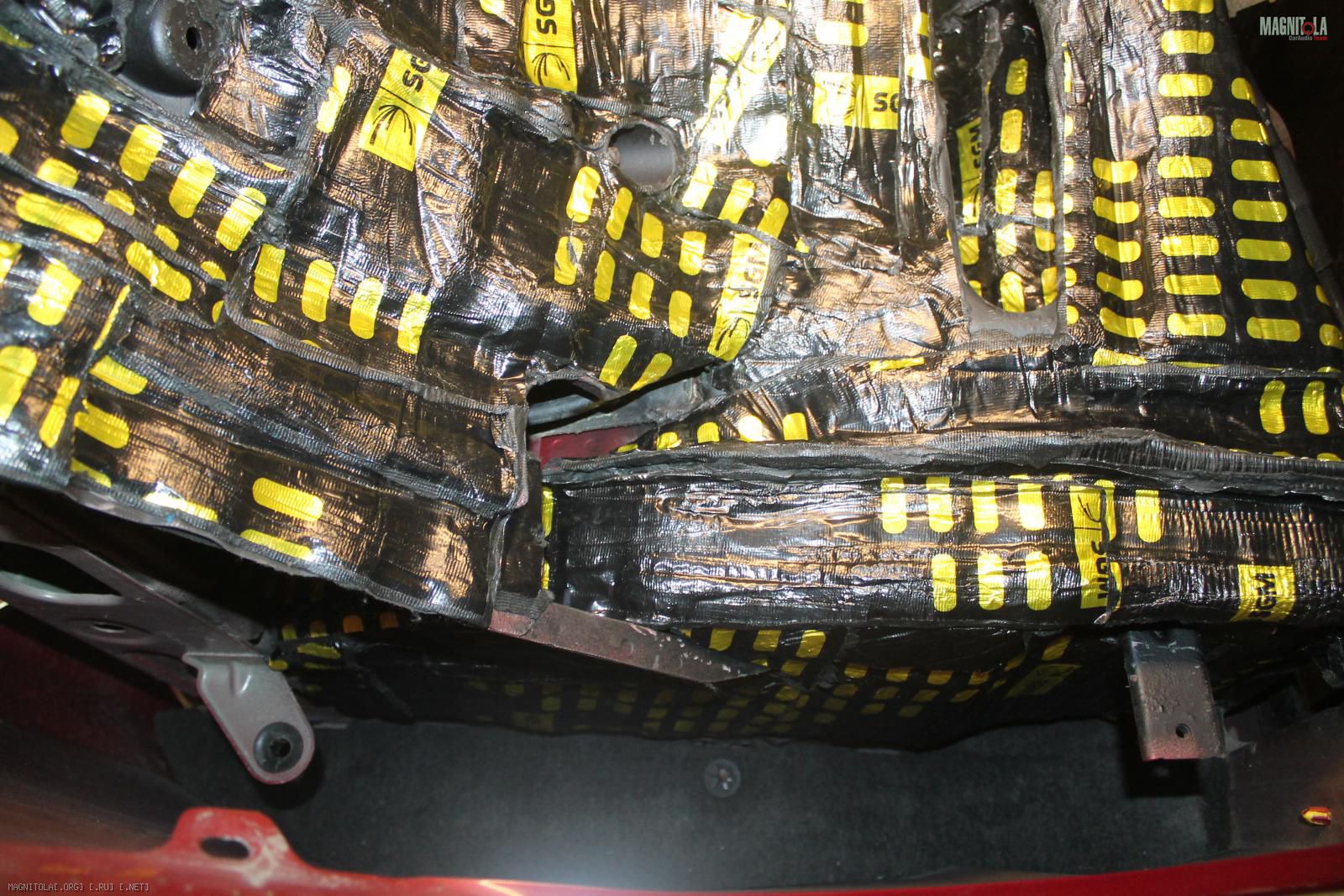

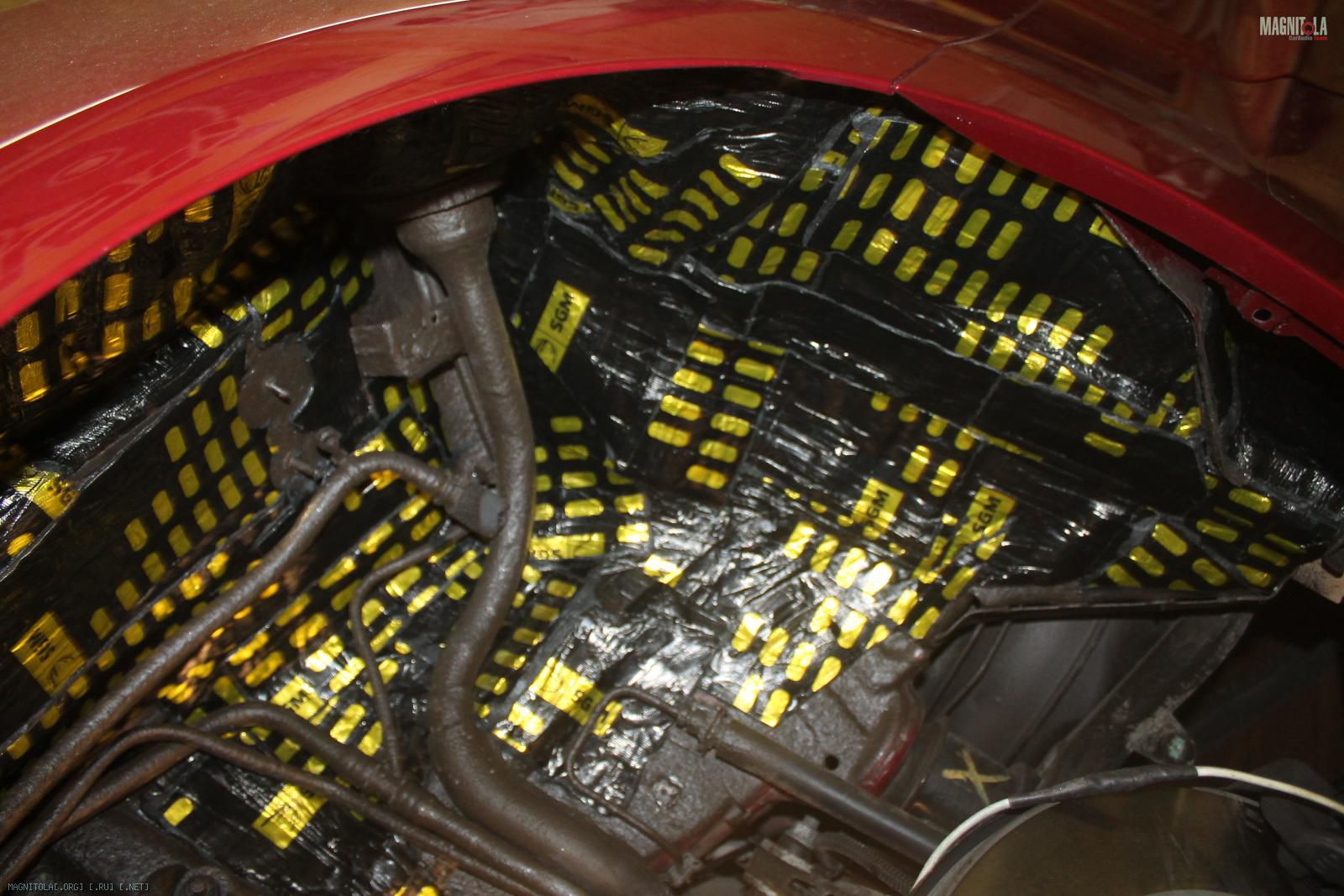

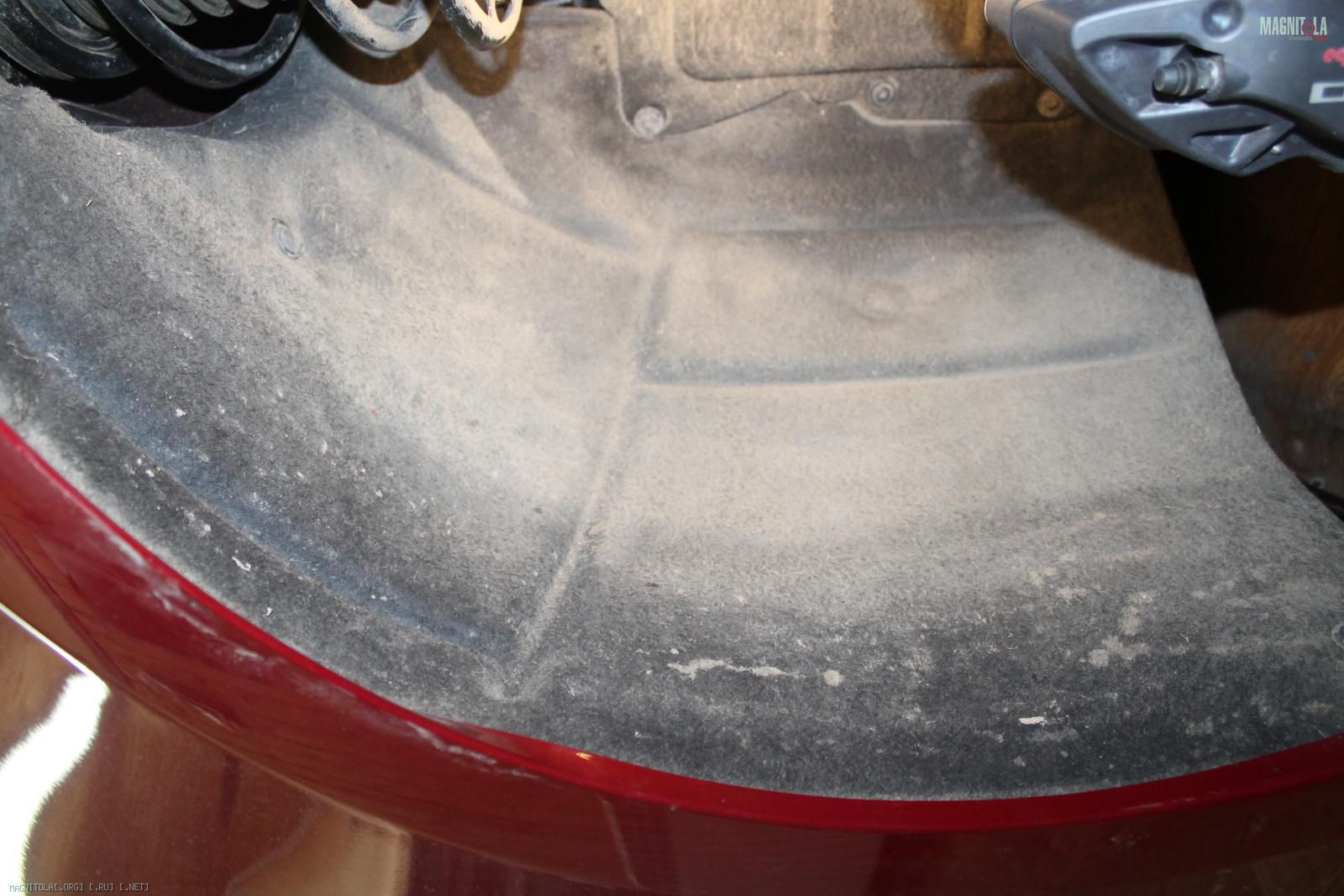

Правая сторона.
По той же технологии...
Вложение 1280701Вложение 1280703Вложение 1280705Вложение 1280707Вложение 1280709Вложение 1280711Вложение 1280713Вложение 1280715Вложение 1280717Вложение 1280719Вложение 1280721Вложение 1280723Вложение 1280725

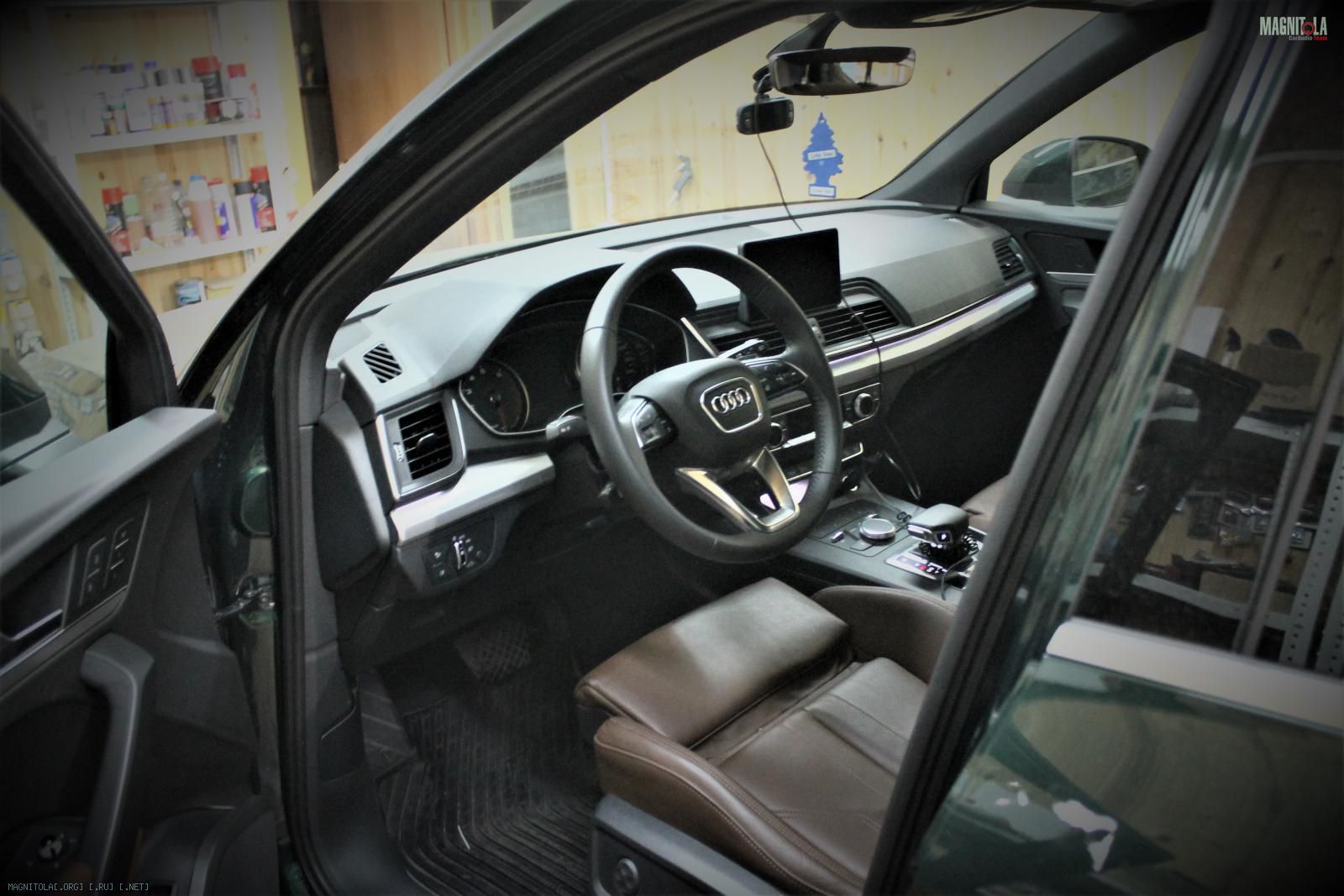

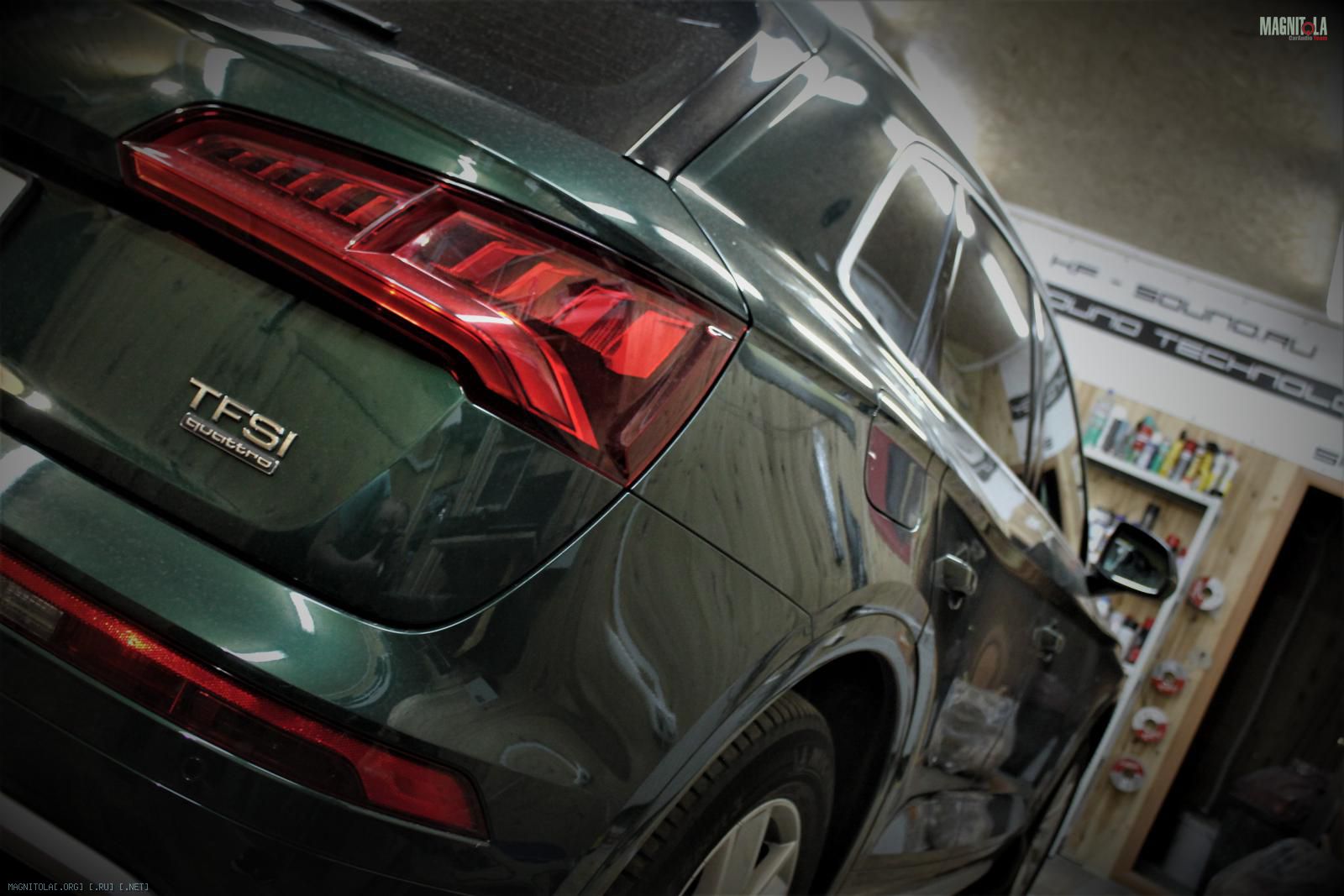

В KF-Sound Technology приехала Audi Q5
Вложение 1280865Вложение 1280867Вложение 1280869

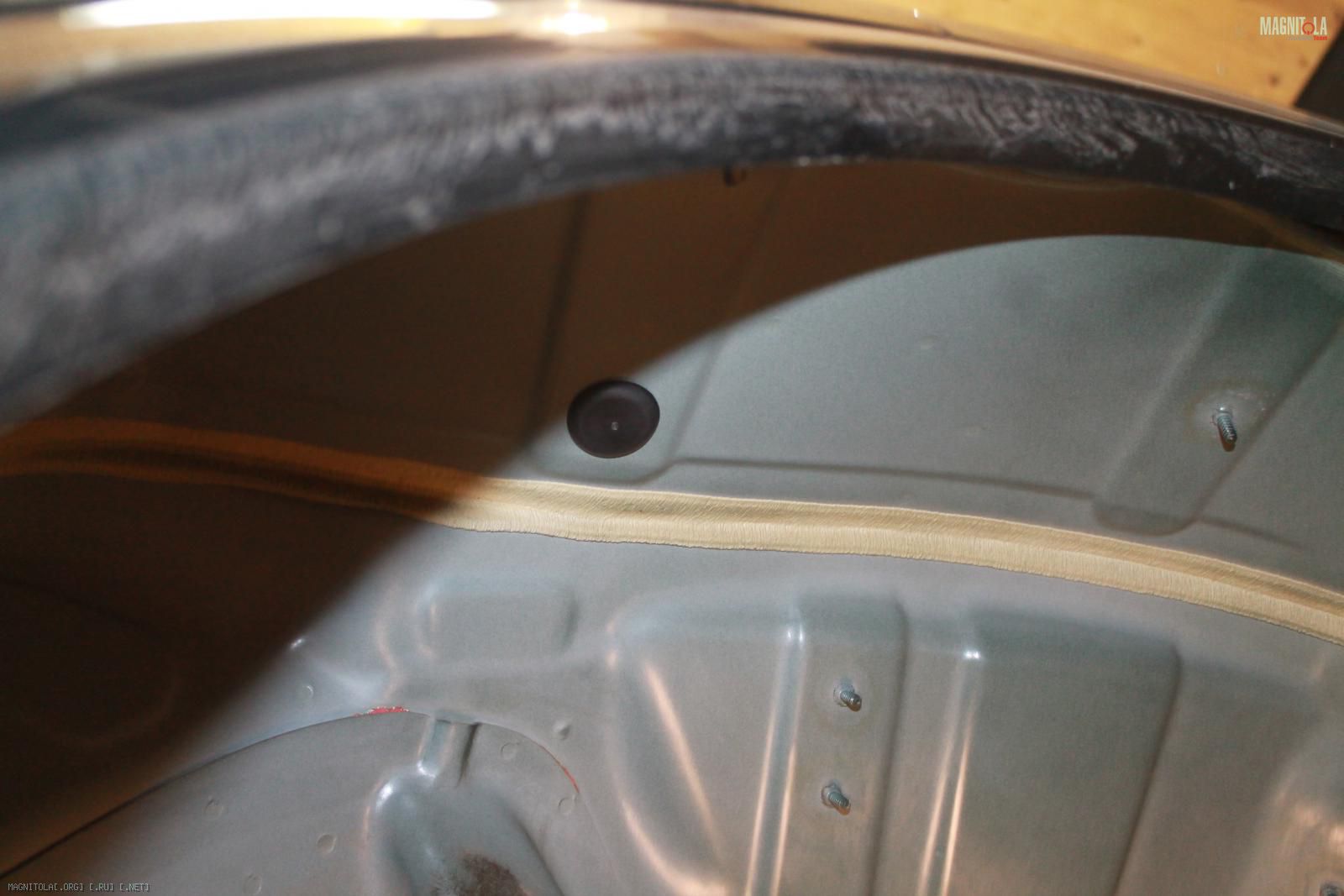

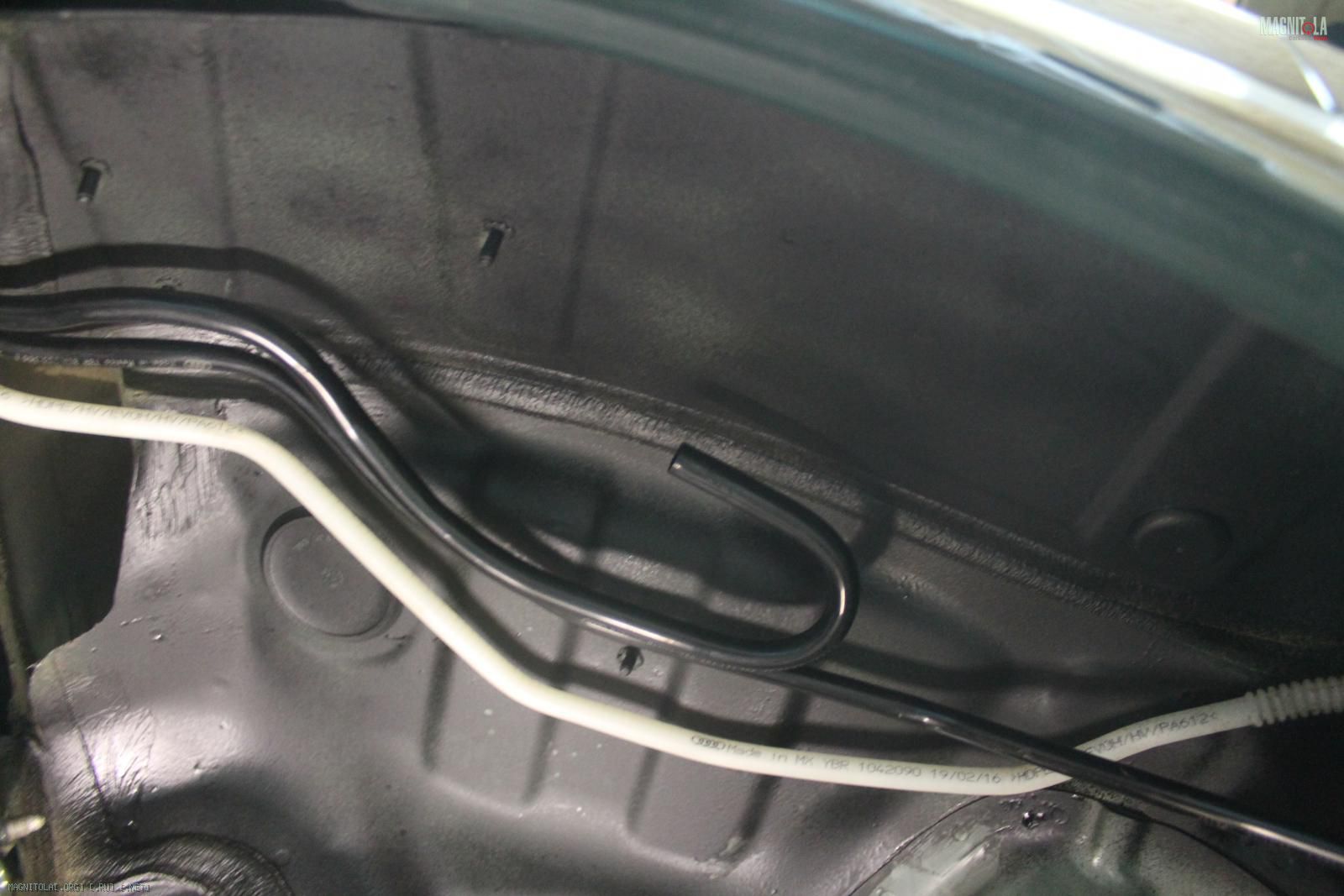

Левая сторона.

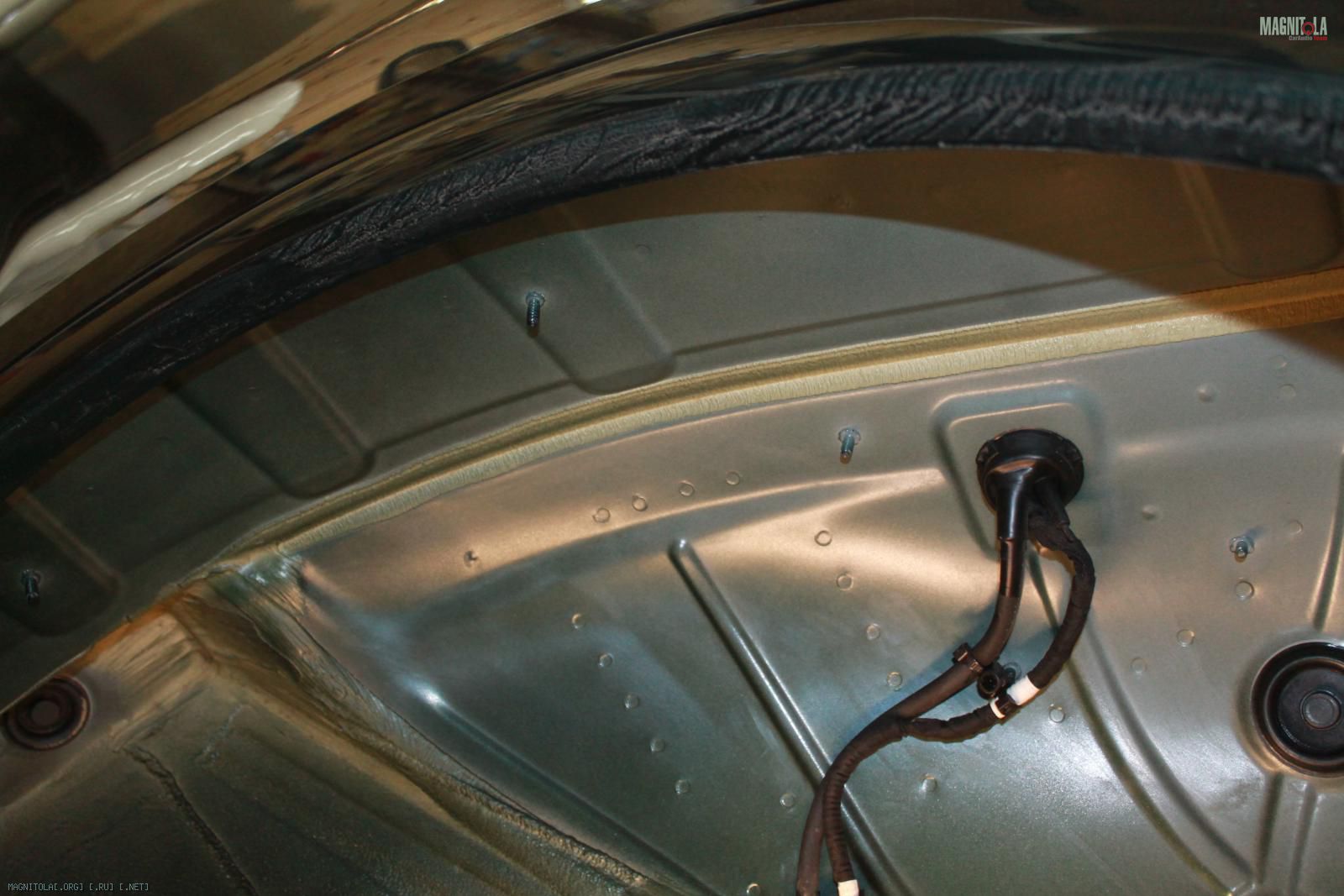

Очищаем, обезжириваем арки...

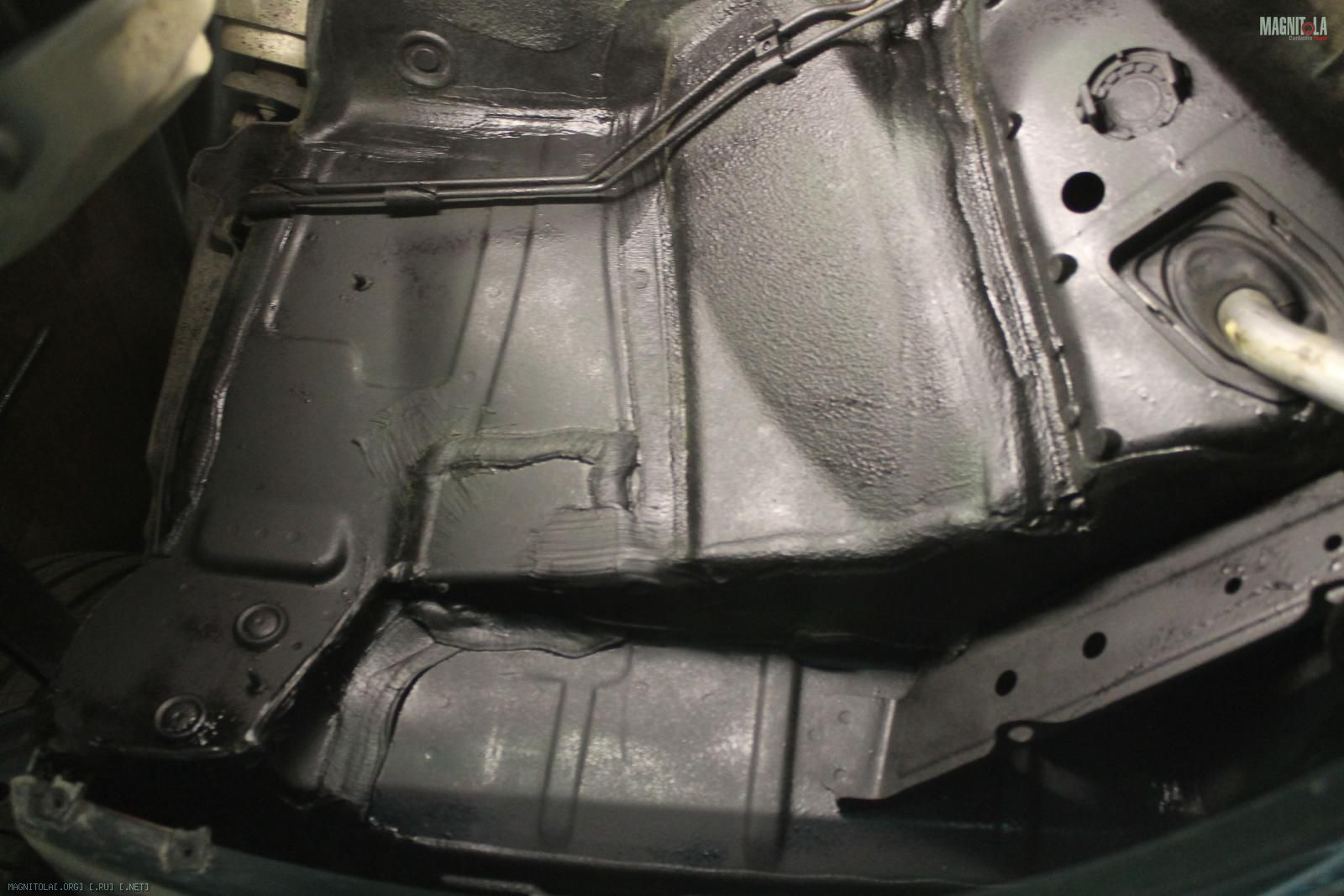

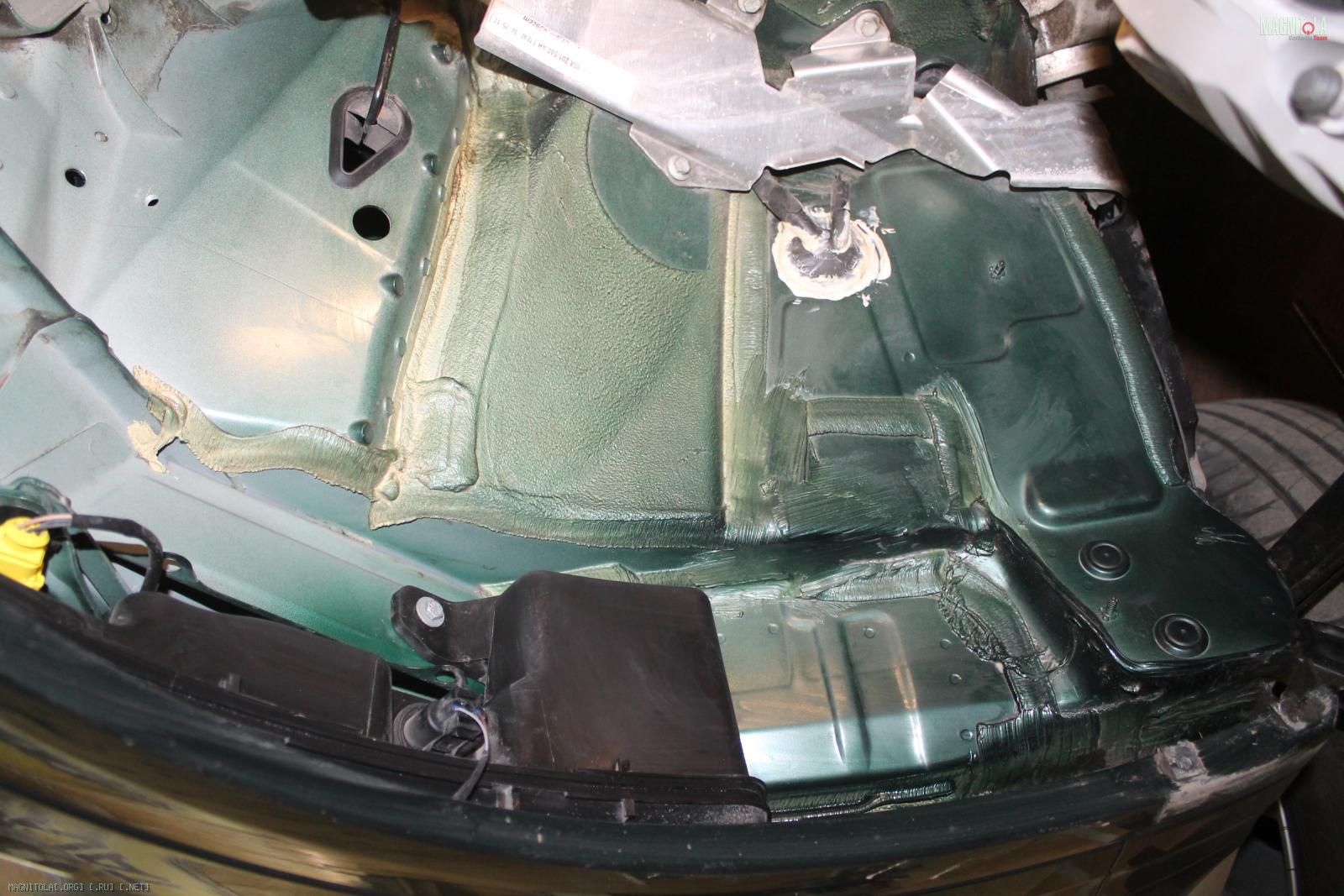

Наносим спец адгезионный грунт для виброизоляции.
Дает максимальную адгезию, отрыв идет когезионно, по материалу.

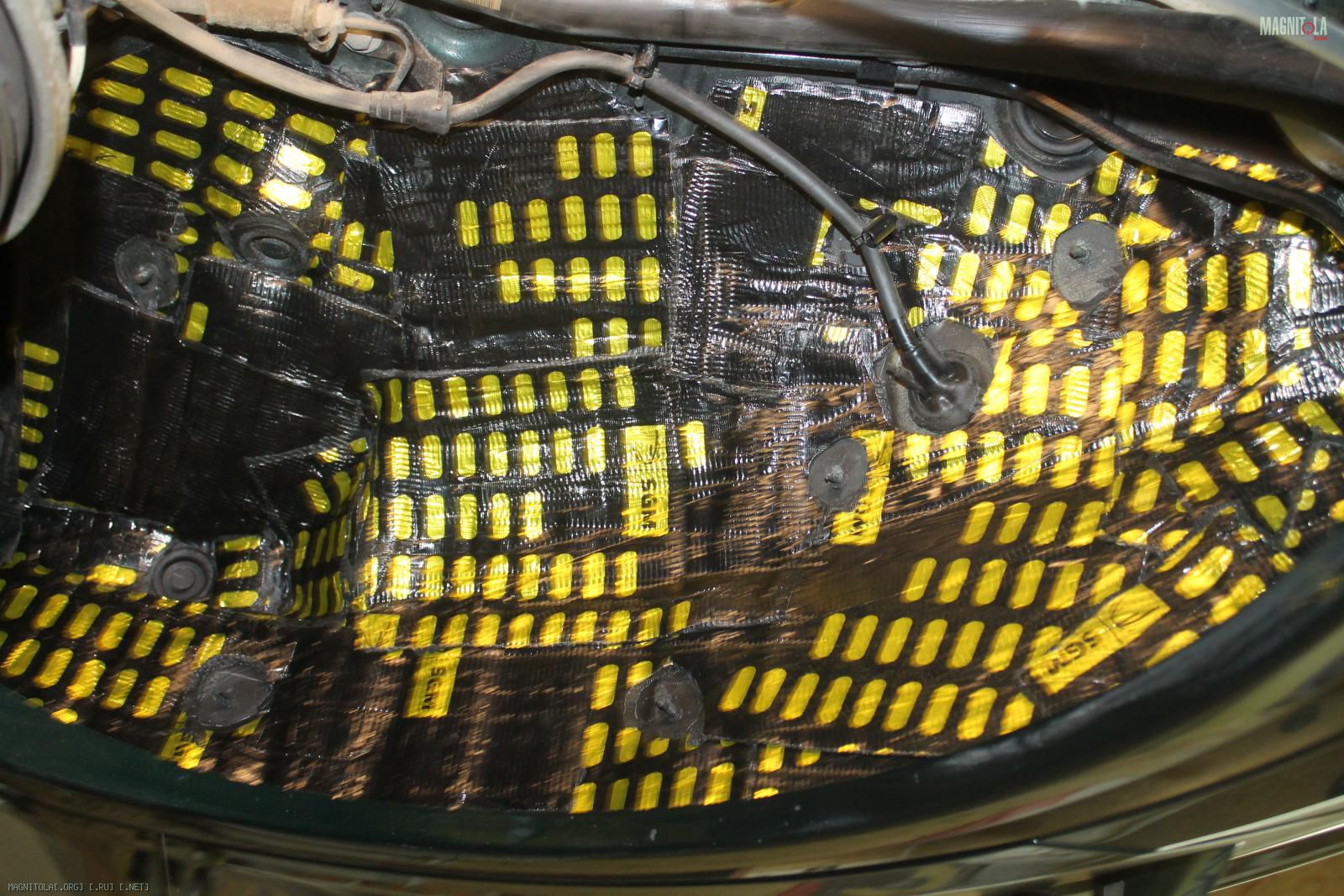

Далее наносим вибру4мм в два-три слоя.
Затем идет нанесение, послойно, два секретных материала, по новой технологии. На фотографиях это не освещено, в виду секретности разработки.

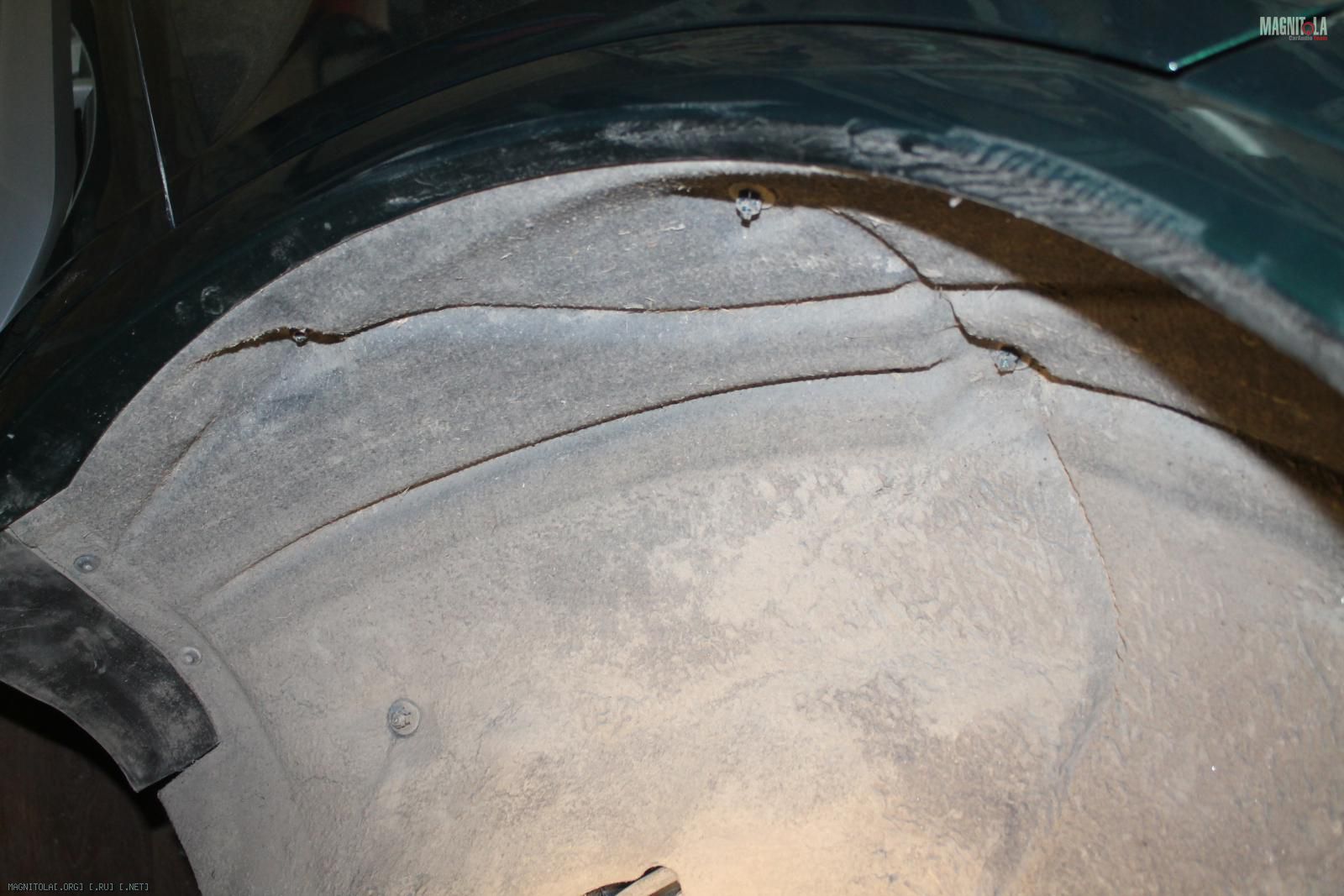

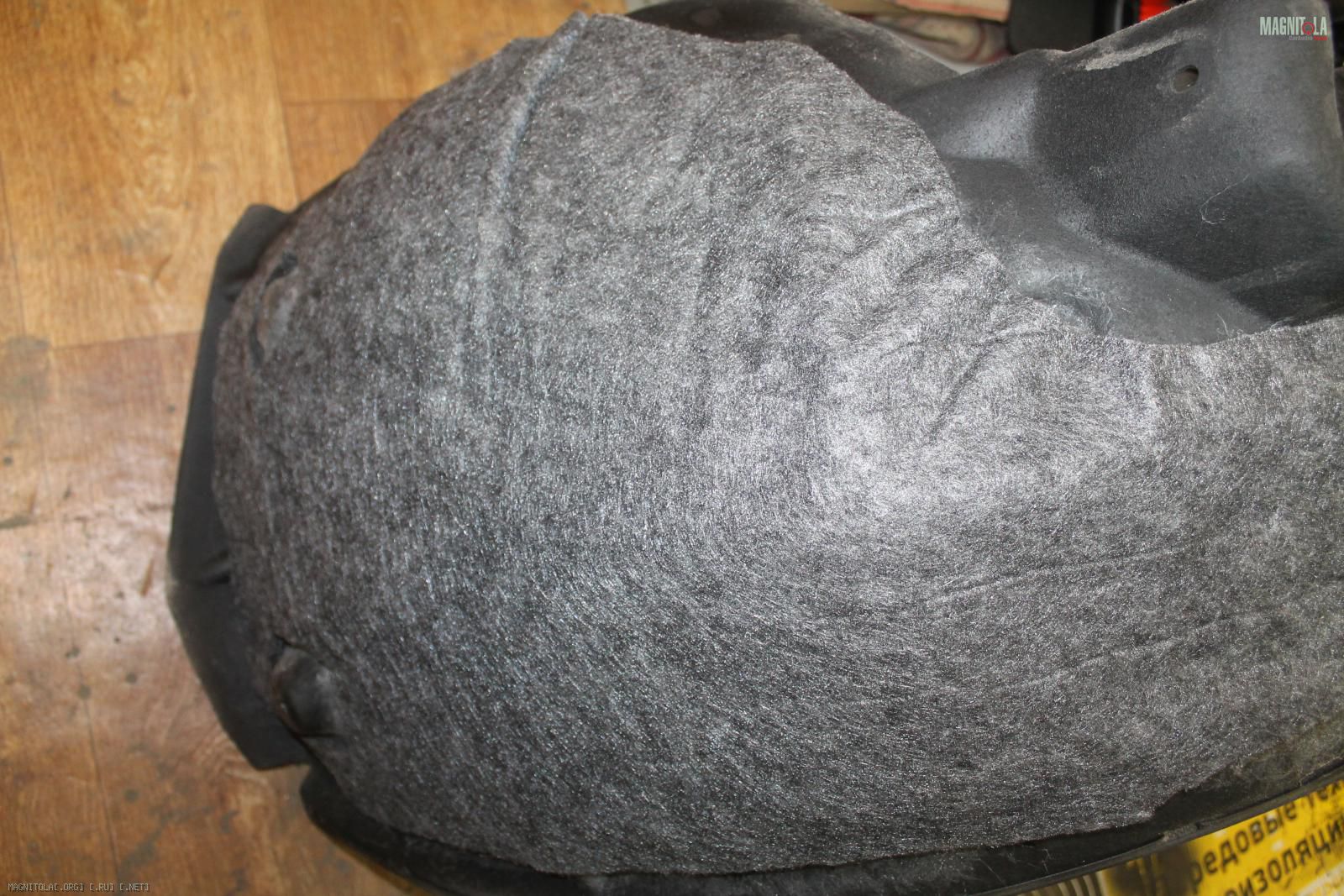

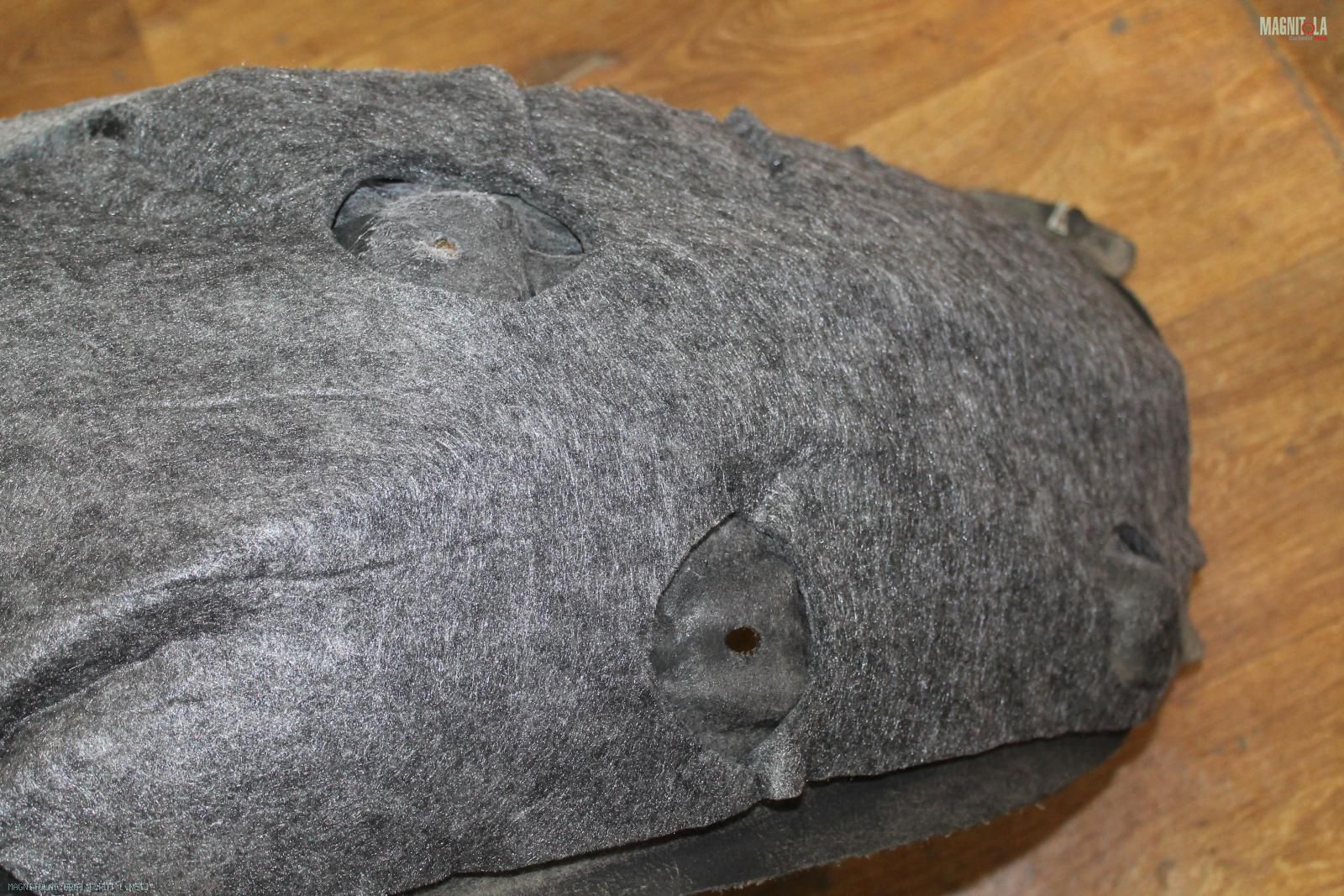

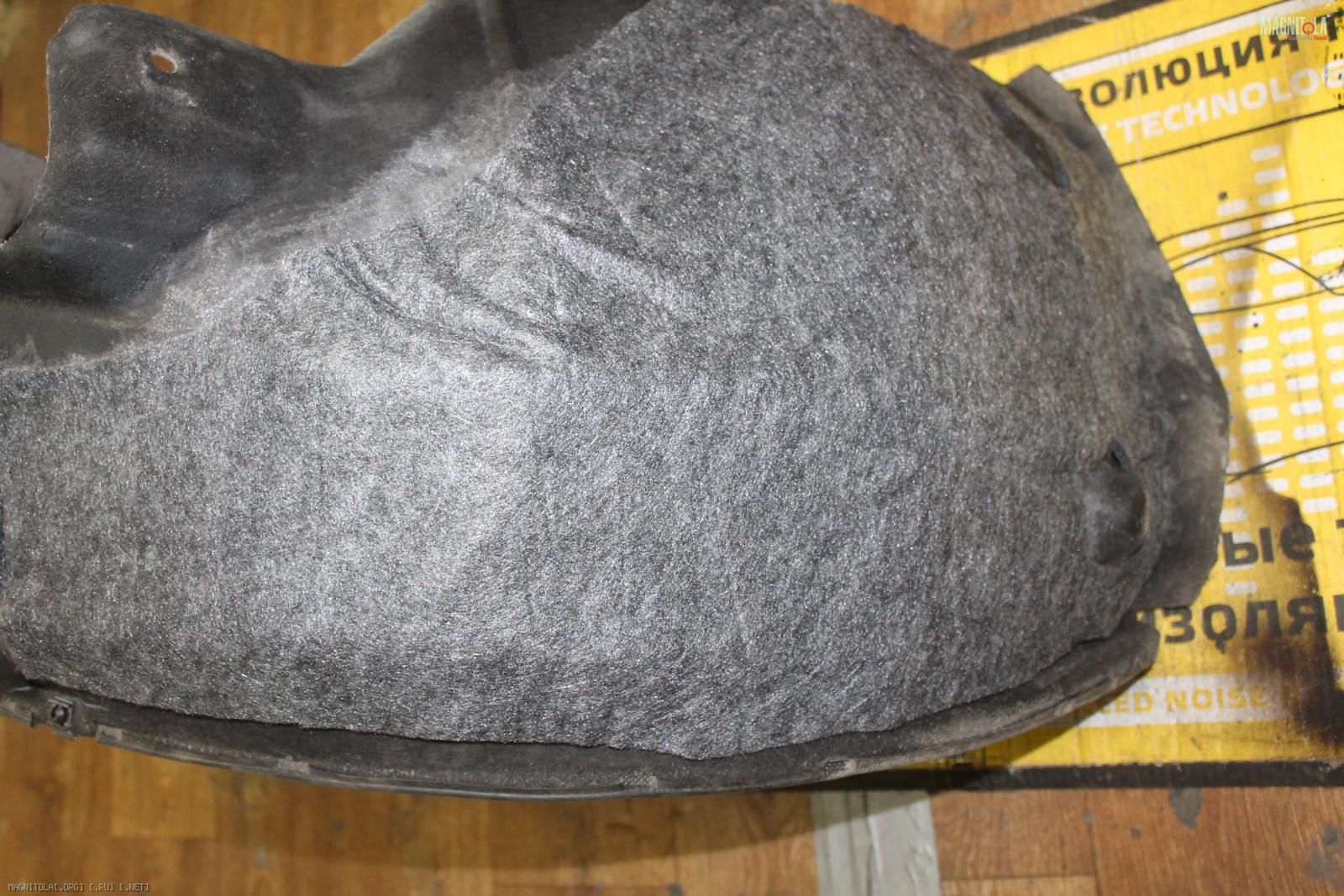

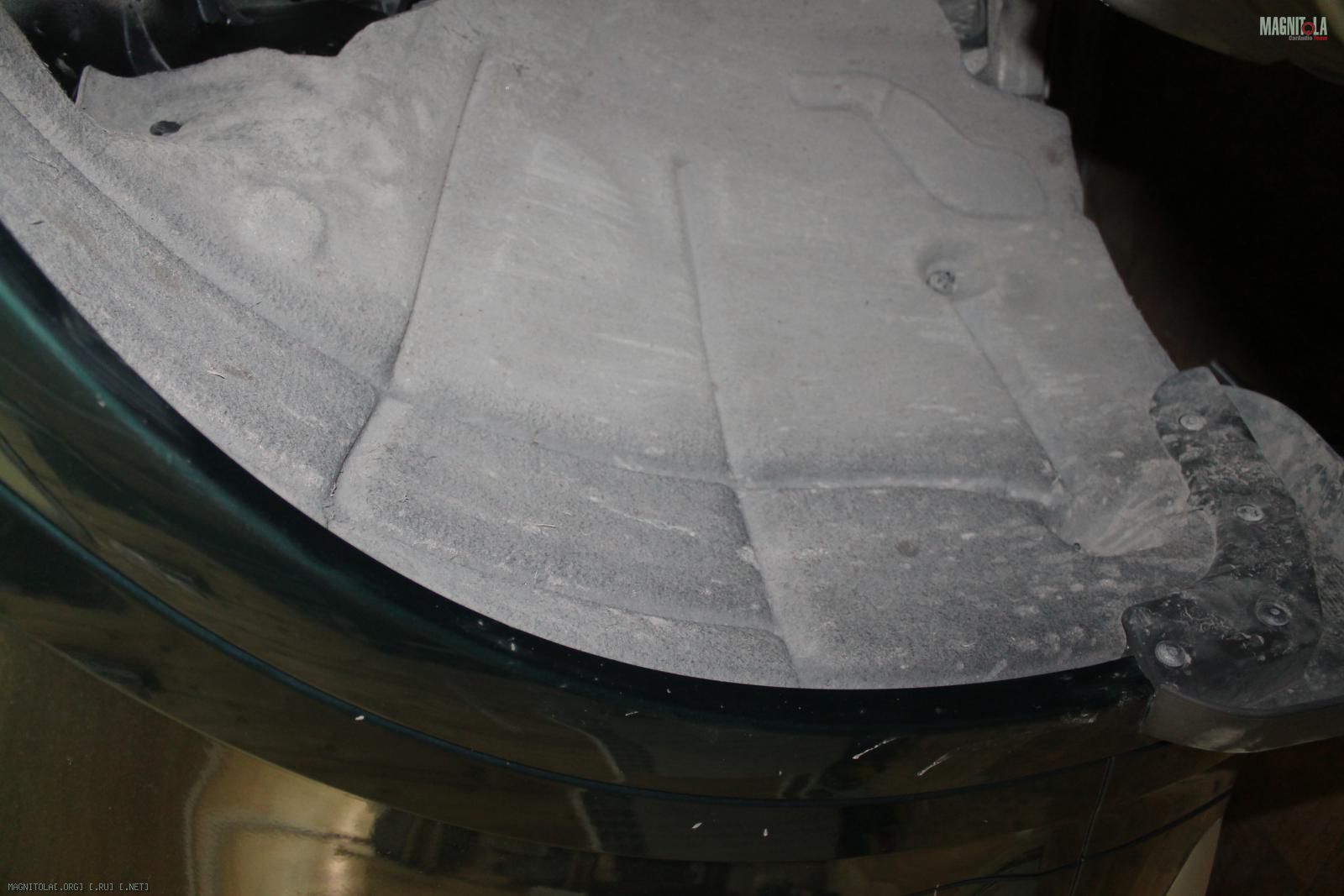

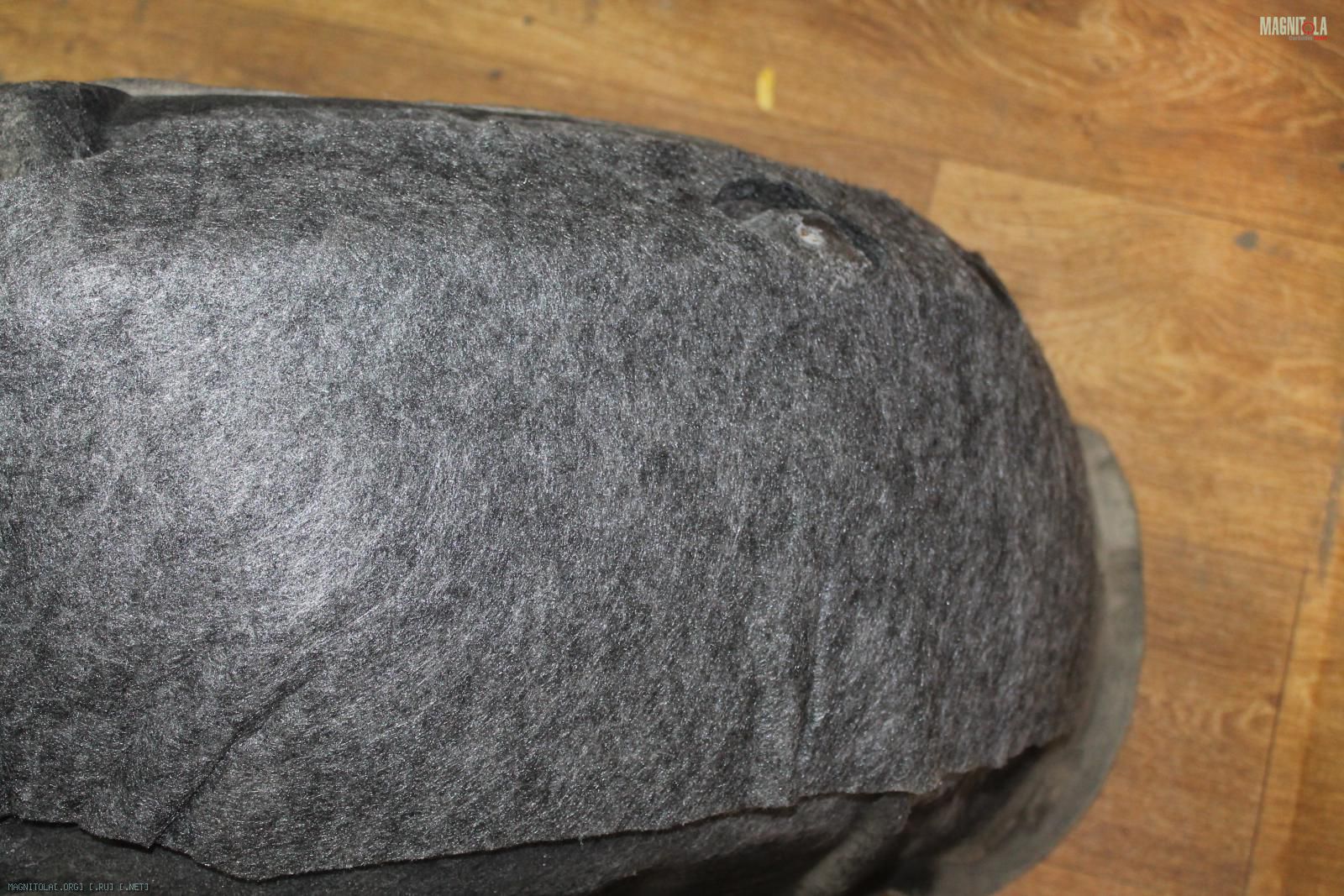

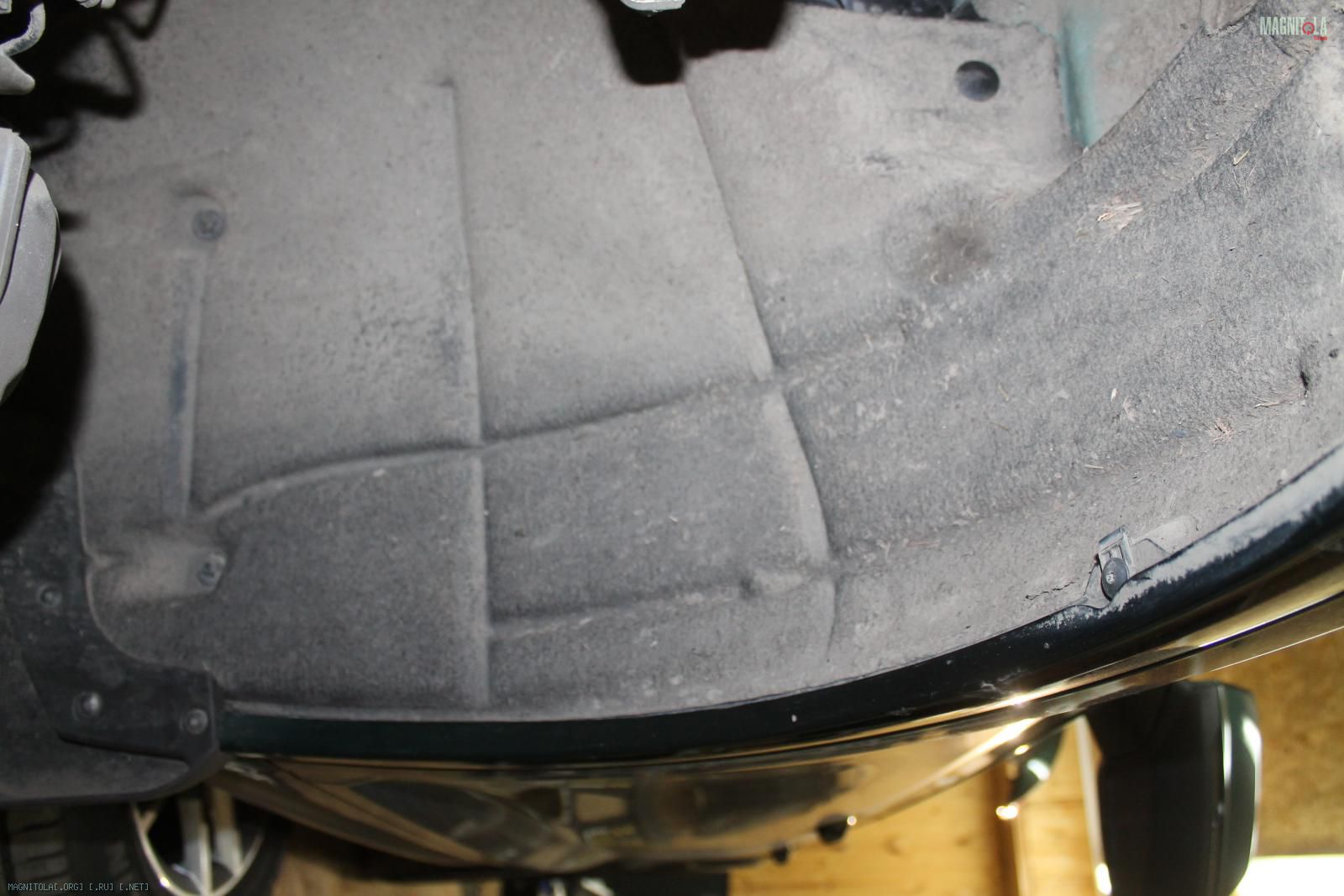

На войлочный подкрылок наносится слой войлока, собирается...
Вложение 1280871Вложение 1280873Вложение 1280875Вложение 1280877Вложение 1280879Вложение 1280881Вложение 1280883Вложение 1280885Вложение 1280887Вложение 1280889

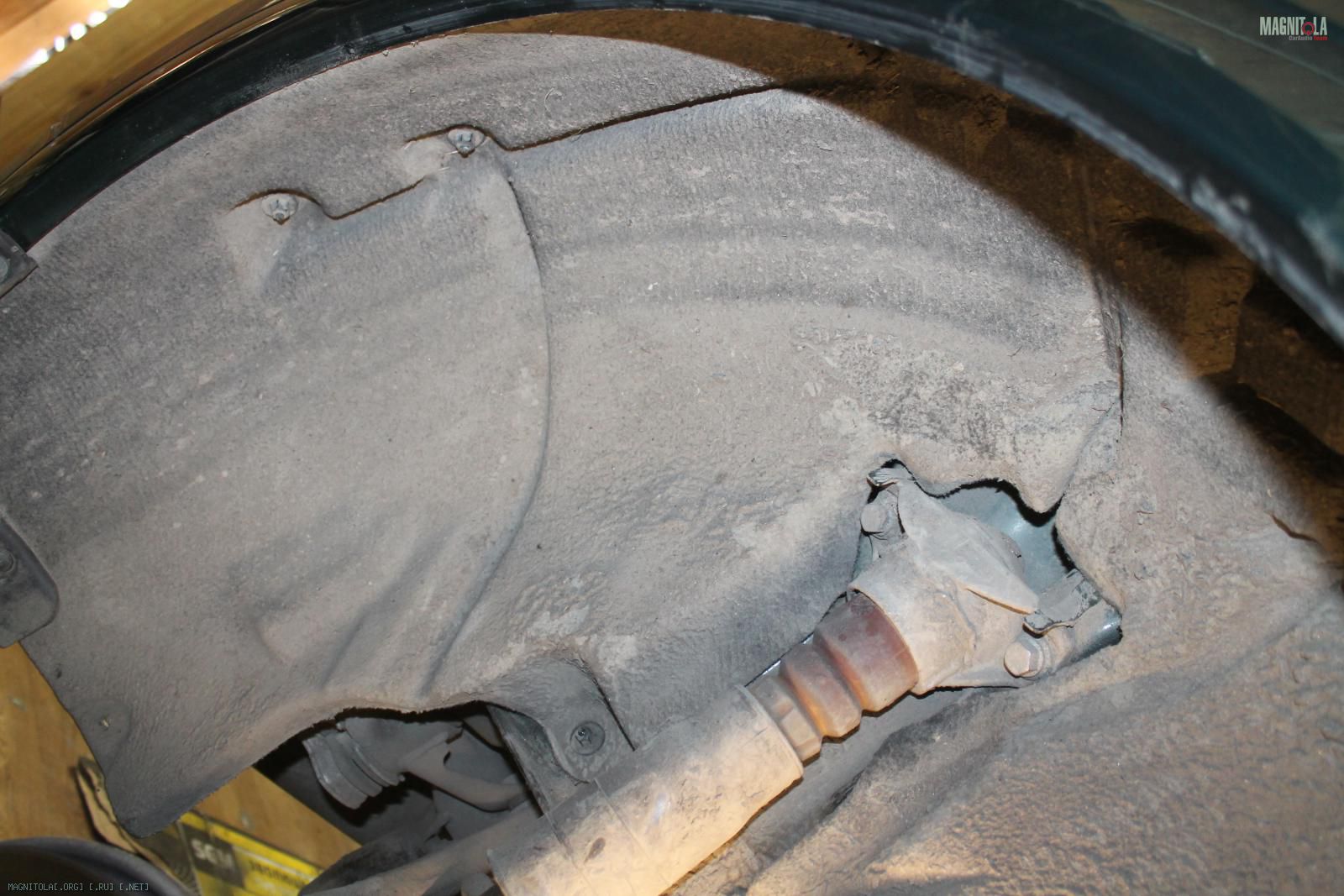

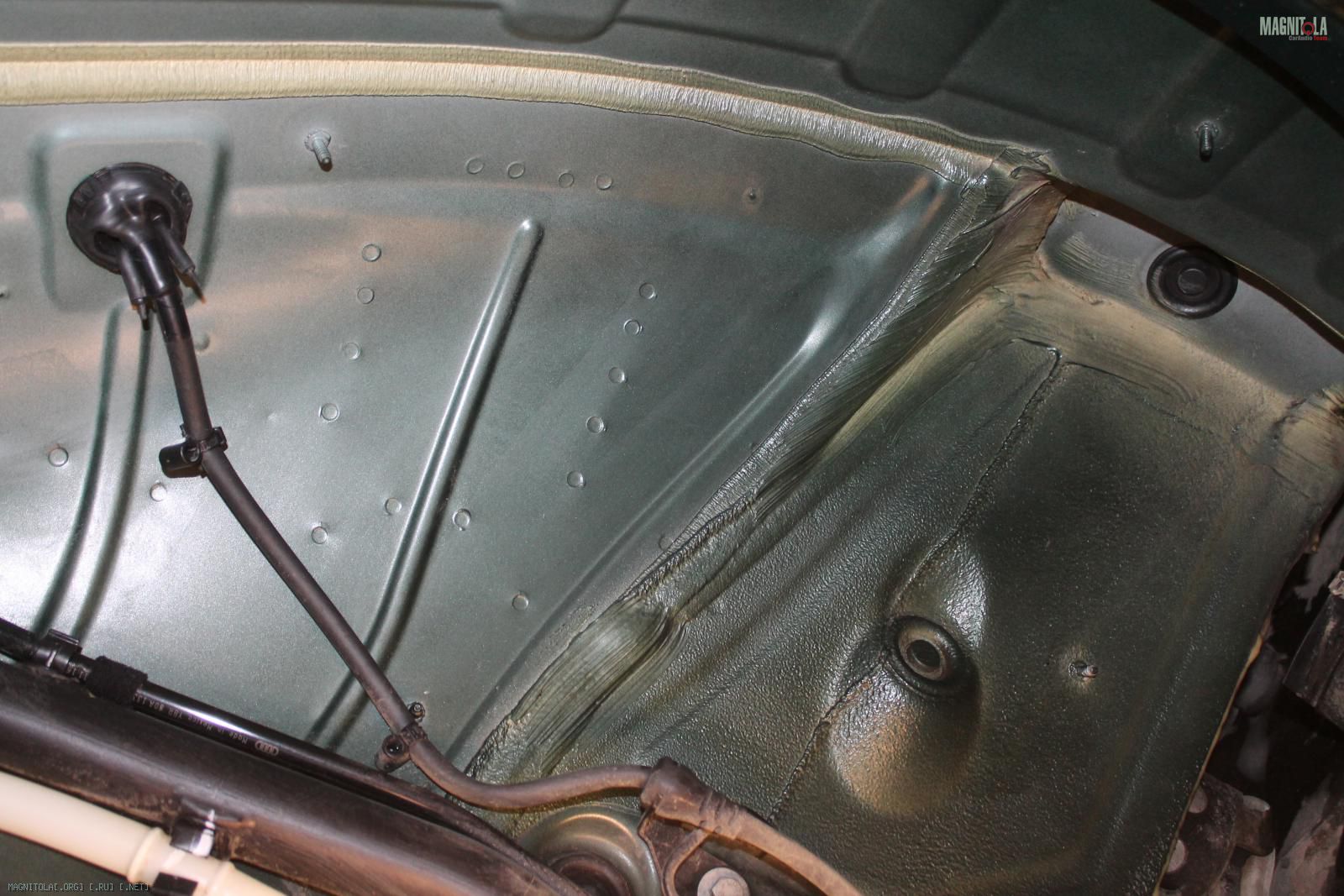

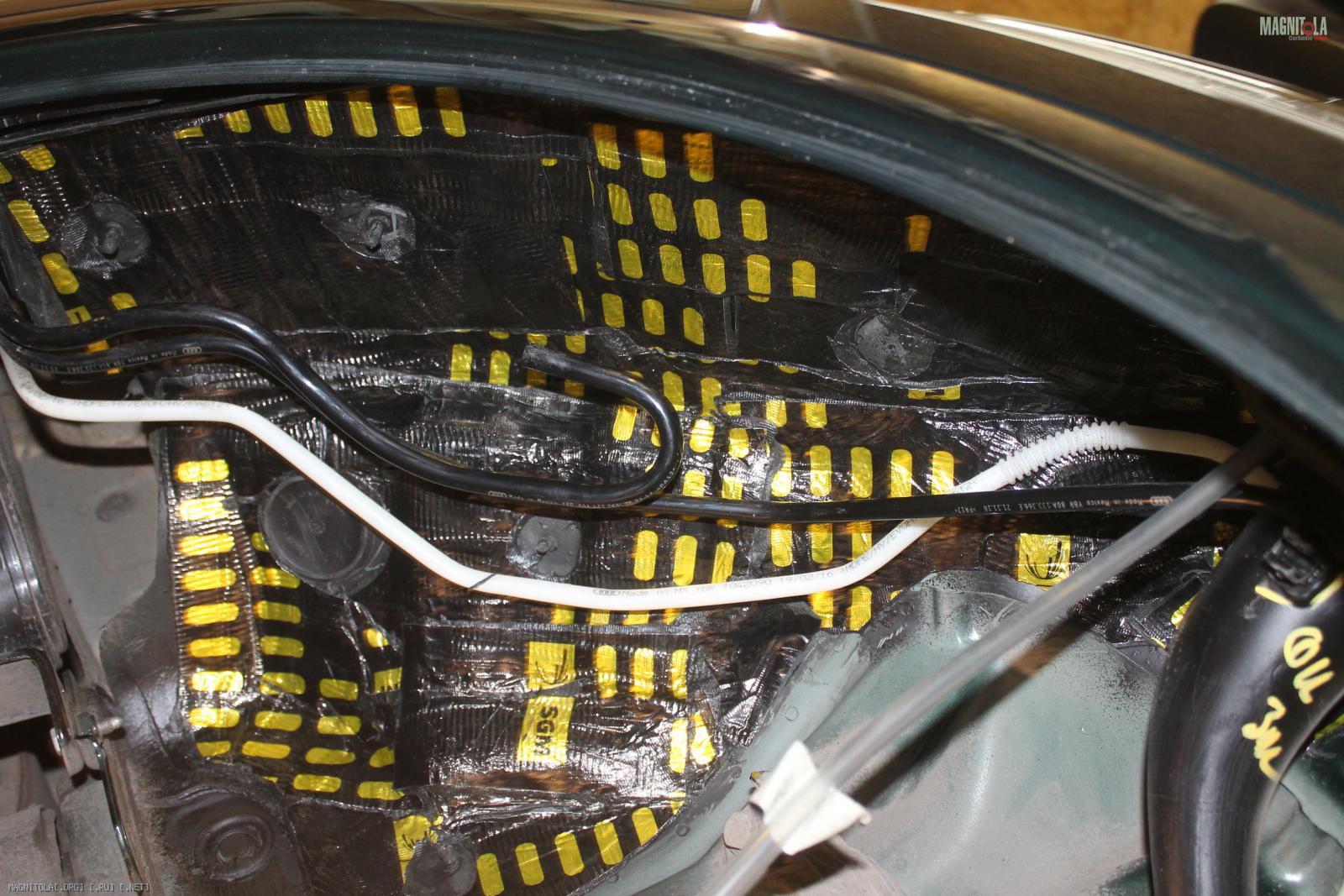

Правая сторона.
По той же технологии...
Вложение 1280891Вложение 1280893Вложение 1280895Вложение 1280897Вложение 1280899Вложение 1280901Вложение 1280903Вложение 1280905Вложение 1280907Вложение 1280909Вложение 1280911Вложение 1280913Вложение 1280915Вложение 1280917
