Да какие сомнения,да и развеивать нечего- Alpine нового ни чего не придумал пока-вот и предлагается прослушка в первую очередь.,
Форум автозвука и установки музыки в автомобиль
Репутация: 1294044
Да какие сомнения,да и развеивать нечего- Alpine нового ни чего не придумал пока-вот и предлагается прослушка в первую очередь.,
Репутация: 259632
ксн, тут ваши консультанты вас не обманывают. И на форуме тоже
Сам Alpine CDE-178BT разрулить полностью поканалку не может. Не хватает ему возможностей полосовых фильтров. Но снятый с его линеек сигнал, будет подаваться на проц MD.Lab. Который прекрасно рулит трёхканальный фронт+саб.
Только вы подумайте-нужен ли вам Alpine CDE-178BT, с кучей его плюшек и за большую сумму, но не умеющий читать WAV-ки. Или может выбрать какой-нибудь JVC KD-R90BT или Kenwood KIV-700 ? Которые и стоят дешевле, по фукционалу к Alpine-у близки и WAV-ки читают с флешки.
Выбор за Вами.
Репутация: 0 Подскажите какие провода использовать для коммутации ШГУ и высокоуровневого входа усилителя?
Репутация: 1294044 Сегодня рассмотрим подключение усилителя, при использовании адаптера высокого уровня Mystery MAD-HL в картинках:
Смотрим разъём ГУ,в котором нет линейного выхода, выбираем выход тыловых динамиков:
Подключаем к этим выходам зелёные и серые провода Mystery MAD-HL,соблюдая полярность и через РСА разъёмы к усилителю:
В приведённом выше Mystery MAD-HL есть переменные резисторы,которые служат для добавления или уменьшения сигнала линейного уровня,что помогает согласовать полученный линейный уровень с различными типами усилителей,в которых имеется разный диапазон чувствительности по входу.
Следует добавить следующее:
При подключении усилителя,который имеет вход высокого уровня,рекомендуется использовать экранированные провода(желательно две жилы в экране, на каждый канал в отдельности).Это позволит исключить возможные наводки по пути, при прокладке кабеля.Экран данного провода соединить с массой в ШГУ,а две жилы на выход соответствующего канала на АС,соблюдая полярность,а так же экран соединить с проводом массы,который есть на усилителе по данному входу.На этой картинке он находится в центре:
Репутация: 750 Подскажите пожалуйста:Сообщение от gena60
Что за провод с экраном? простой двухжильный + экран + сверху изоляция?
Чем отличается минус массы авто от земли на ШГУ? И чем отличается минус на колонках от этой земли?
Пытаюсь подключить усь через высоковольтные входы - три контакта, два плюса каналов и земля... Пробовал подключить плюсы колонок на соответствующие входы, минусы колонок на землю, играет но если сделать на половину громкости ШГУ, то звук пропадает, как-будто что то хлоп и вырубилось (защита? почему срабатывает). Мощность ШГУ не малая, около 50-70 Ватт
Спасибо!
И ещё, может лучше через этот конвертер подключать? Какой лучше купить?
Этот дешевый Мистери не вызывает доверия, нашёл ещё Stinger SGN12 - держит вход до 55 ватт, или без разницы?
Репутация: 1294044 Что же здесь сложного?!Две жилы в экране,а это позволяет экранировать прохождение сигнала по ним, дополнительно.Как известно,что выход ГУ или ШГУ на АС не имеет общей массы.В данном случае в входе высокого уровня, он суммируется(плюс и минус на АС) вне зависимости, от принадлежности к массе или минусу питания.2-я картинка в посте№79 это показывает полностью,что экран не завязан с выходом на АС и в объяснении об этом указано тоже,читайте внимательнее.,
Репутация: 240997
[QUOTE 5;2881716]Подскажите пожалуйста:
. Пробовал подключить плюсы колонок на соответствующие входы, минусы колонок на землю, играет но если сделать на половину громкости ШГУ, то звук пропадает, как-будто что то хлоп и вырубилось (защита? почему срабатывает). Мощность ШГУ не малая, около 50-70 Ватт
Спасибо!
Этот дешевый Мистери не вызывает доверия, нашёл ещё Stinger SGN12 - держит вход до 55 ватт, или без разницы?[/QUOTE]
Так нельзя. Плюс( к примеру- просто зеленый ) должен быть подключен к входу НА УСИЛИТЕЛЕ с
пометкой+, минус (зелёный с чёрной полосой) к входу с пометкой -. С тем, что кабель
этот лучше взять две жилы в экране в принципе согласен не не более того. Дело в том усилители в ГУ мостовые, то есть на один канал работают два усилителя один усиливает положительную полуволну, второй отрицательную.. По сути своей это балансный вход получается. Именно по этому колоночные выходы категорически нельзя соединять с массой. Вполне достаточно просто соединить витой парой. Тогда сигнал наводки, наведенный на оба провода, на нагрузке окажется соединенный встречено и свмоуничтожится. Корпус ШГУ- это та масса, относительно которой эти полуволны усиливаются. Сопротивление нагрузки что динамик, что обмотка трансформатора низкое, всего несколько Ом. На такую навести что либо крайне сложно.
Общий экран, соединенный с головой, сольет часть наводок обратно к источнику сигнала. Но часть эта будет незначительна, хотя все равно кашу маслом не испортишь.
Если же мы подключим одиночными экранированным- этот замечательный принцип 'сигнал складывается наводка вычитается' работать перестаёт и наводка начинает складываться с полезным сигналом.
---------- Сообщение добавлено 04.03.2015 в 01:54 ----------
Что касается того конвертера и подороже- трансформаторы в них одинаковые и их нелинейность и узкий частотный диапазон общее слабое место. Можно сделать по-настоящему широкополосные трансформаторы но они будут баснословно дороги и феерически сложны. Можно погуглить выходные трансформаторы для ламповых усилителей.
Проще вывести качественные линейные выходы. Но для не слишком искушенного пользователя конвертер нормальное решение, сопоставимое с мягко говоря не премиумными массовыми ШГУ.

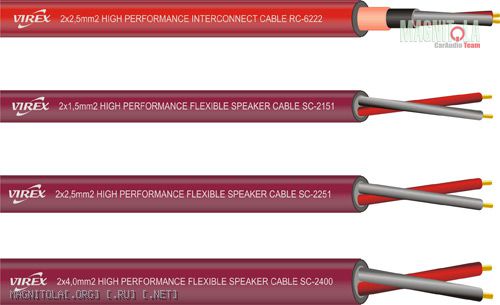

Репутация: 1294044 В том решении вопроса, будет оптимальнее воспользоваться этим способом подключения,как двухжильный кабель в экране,ведь это предпочтительнее всегда:
Для данного подключения, первая позиция на фото будет правильной, для осуществления.,
Репутация: 3631
не понятица какая то на этом мистери по картинке написано RED - правый минус, а BLACK-левый плюсСегодня рассмотрим подключение усилителя, при использовании адаптера высокого уровня Mystery MAD-HL в картинках:
Смотрим разъём ГУ,в котором нет линейного выхода, выбираем выход тыловых динамиков:
Подключаем к этим выходам зелёные и серые провода Mystery MAD-HL,соблюдая полярность и через РСА разъёмы к усилителю:
В приведённом выше Mystery MAD-HL есть переменные резисторы,которые служат для добавления или уменьшения сигнала линейного уровня,что помогает согласовать полученный линейный уровень с различными типами усилителей,в которых имеется разный диапазон чувствительности по входу.
Следует добавить следующее:
При подключении усилителя,который имеет вход высокого уровня,рекомендуется использовать экранированные провода(желательно две жилы в экране, на каждый канал в отдельности).Это позволит исключить возможные наводки по пути, при прокладке кабеля.Экран данного провода соединить с массой в ШГУ,а две жилы на выход соответствующего канала на АС,соблюдая полярность,а так же экран соединить с проводом массы,который есть на усилителе по данному входу.На этой картинке он находится в центре:
это как воообще понять? КРАСНЫЙ же всегда плюс а черный минус? как подключать то?
и что значит правый и левый? у меня на межблоке будет всего 1 + и 1-, какие ещё правые левые?
и лучше все таки брать сигнал с передних колонок, он там не урезанный как на задних.
а как настоить этот мистери с помощью этих крутилок вообще не понятно, именно алгоритм настройки, ну допустим настроили сам усилитель на громкости близкой к максимальной -
до появления искажений крутили Гейн на нем,
а дальше что? крутить эти крутилки на мистери? тоже до появления искажений или как?
---------- Сообщение добавлено 22.07.2015 в 02:44 ----------
просто у меня саб играл на таком же преобразователи тоолько фирмы кикс, все крутилки были на максимум, одну крутилку я сломал, из за чего собираюсь поставить мистери а его выкинуть, и подключить его не к задним а к передним колонкам, т.к задние играют даже при фейдере посередине раза в 2 тише чем передние.
все это на штатной голове киа рио2
Репутация: 1294044 По надписям обращайтесь к производителю.В этой теме не вопросы задаются,а добавления к построению.
anton31, для решения Вашей задачи есть специальный раздел на форуме:
