ТА-2020 собраны Вами с нуля, или тот же lepai? Как организовано питание?Цитата:
Сообщение от BUGOR26
Натапал толком, простите за очепятки
Вид для печати
ТА-2020 собраны Вами с нуля, или тот же lepai? Как организовано питание?Цитата:
Сообщение от BUGOR26
Натапал толком, простите за очепятки
Я тоже пробовал ТА2020 на мидбасы по мощьности мало но глубина баса просто удивительная подобную встречал в 1-2 автоусилителях .А фон как уже написали это петля массы для этого и нужен изолятор масс , если будет ta2022 , а там двухполярное питание этой проблемы не будет .Cпециально вибирал с однополярным питанием , да и хвалили эту серию на tk2050 ,а та2022 почему то поругивают за некоторую жесткость на сч вч решил не пробовать их.Кстати ta2022 да и любой другой чип если на бас или мидбас или саб нужно брать с такими индуктивностями как в этой плате http://www.ebay.com/itm/2-Channel-2-...item1c28497a05Цитата:
Сообщение от BUGOR26
Та2020 от мастер кит(не реклама).по изолятору масс.он не прокатит ибо масса по линейникам пойдет лезть изолятором в массу линейника звук может испоганится. Есть мысль и головное привести к общему знаменателю т.е. питалову.вообщем все руки никак не доходят.надо пробовать варианты.
почему?Цитата:
Сообщение от PitBullZ
Более демпфированый качественный бас .Почему технически точно не знаю возможно потому ,что провод толстый сопротивление ниже , но при замене явно слышно .Цитата:
Сообщение от FFZ
---------- Сообщение добавлено 26.10.2013 в 23:14 ----------
Бывают же простые схемки на опере специально что бы разязать землю на входе с источника может кинет кто ссылку на такую схему.Звук они не спортят.Цитата:
Сообщение от BUGOR26
BA3121 - схема в даташите. Или повторить вход из любого усилка пионера.Цитата:
Сообщение от PitBullZ
А "традиционная" opa2134 на входе не выполнит ту же функцию?Цитата:
Сообщение от Aleksey
Натапал толком, простите за очепятки
:) да, если собрать на структуру BA3121 рассыпухе используя ОУ opa2134.Цитата:
Сообщение от fox proteus
BA3121 это специализированное готовое решение организации входов аудио устройств с изолированной массой входа.
---------- Сообщение добавлено 27.10.2013 в 01:39 ----------
вообще то, рекомендуемый тобой дроссели самые дешёвые/простые/низкого уровня качества.Цитата:
Сообщение от PitBullZ
Нет именно такие дросели в любом обсуждении (с участием разработчика плат ) признаны как лучшие именно на бас насчет цены , они дороже и в зависимости от сердечника иногда ощутимо хотя если речь вести про брендовые то они дороже будут но их нет нигде в стоке.Цитата:
Сообщение от FFZ
ну пусть будет так :), путь эти будут лучшими.....Цитата:
Сообщение от PitBullZ
Не лучшими вообще , а лучшими для баса я же и написал если на бас , мидбас саб .А так там хвалят другие индуктивности (брендовые ) я даже не занаю где такие продают .Цитата:
Сообщение от FFZ
Имею два таких УМ :
Вложение 462864
Это готовое изделие MUSE, просто без корпуса.

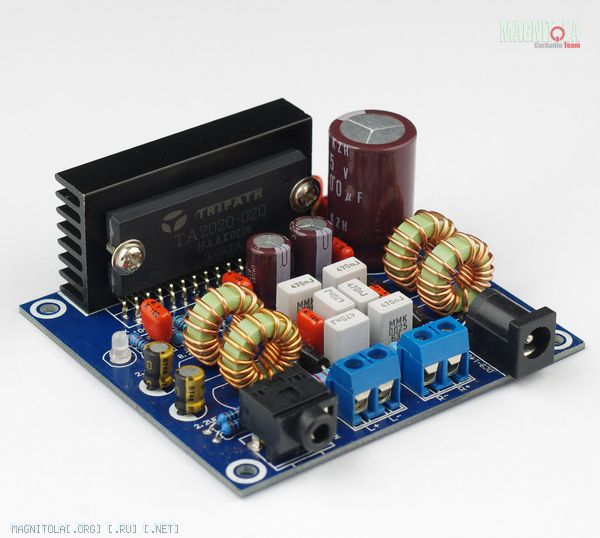

Вложение 462866
А это покупалось из-за размера платы, и соображений компоновки, без корпуса.
По звуку не отличаются, правда я их грузил на дом. 6 Ом мониторы, а там 5".
Гд-то год назад относился к классу "Т" с "лёгким презрением:heat:", сейчас со всё нарастающим интересом и уважением .
Максим, а можно названия первого и второго? Для погуглить на предмет цены:)Цитата:
Сообщение от Rover
Натапал толком, простите за очепятки
http://www.aliexpress.com/item/Assem...047058032.htmlЦитата:
Сообщение от fox proteus
http://www.aliexpress.com/item/Frees...586555497.html
Ну а сам сравнивал с другими усилками c автомобильными из хороших или домашними какие впечатления ?Цитата:
Сообщение от Rover
---------- Сообщение добавлено 30.10.2013 в 15:27 ----------
Пока поставил резистор и конденсатор прикрепил на досточку и поставил в машину на мидбасы Сканспик 18w4531 езжу слушаю пока все нравится шума не слышу (день шумно но подносил ухо прямо к мидбасу не услышал надо в тишине поробовать.
Рц цепь в минусовой подключили?на вч пробы не было?
Да в паралель земляному проводц Р С.На вч не было пробы пока так как усь планировал на мидбас на вч тоже попробую но дома соушал у ТА2020 по моему чуть лучше вч .Цитата:
Сообщение от BUGOR26
Все, кончились наши мучения:)Цитата:
Сообщение от Rover
Цитата:
Сообщение от Aleksey
Цитата:
Сообщение от PitBullZ
Что-то вы друг друга поняли, а я не догоняю:) Можете нарисовать две земли, резистор, кондёр и палки, которые это всё соединяют, пожалуйста?Цитата:
Сообщение от Aleksey
Натапал толком, простите за очепятки
Давай лучше словами. :)Цитата:
Сообщение от fox proteus
Резистор(1кОм), параллельно ему емкость(1нФ).
Один конец этого бутерброда соединяем со входной питающей землей(-12 В).
Второй конец соединяем с землей непосредственно УНЧ т.е. он должен быть соеденен со средней точкой вторичной обмотки трансформатора.
так в бустере нет трансформатора, там вторичной массы нет как таковой.......Цитата:
Сообщение от Aleksey
Во, теперь понял! Спасибо!Цитата:
Сообщение от Aleksey
Натапал толком, простите за очепятки
Упс....Цитата:
Сообщение от FFZ
Если разговор про бустер в качестве БП, то тогда только вход с изолированной землей, а входящую питающую землю и землю УНЧ соеденять между собой не перемычкой, а широченной дорогой(как можно толще и шире). Ну, или несколькими проводниками хорошего сечения.
Но это касательно та2022 насколько я понимаю
Это касательно TK2050;) См. первое сообщение темы.Цитата:
Сообщение от BUGOR26
А по та2020 мыслей не у кого не родилось?
Как уже здесь писали ВА3121 как специализированый граунд изолятор или на другом опере типа 5532 на вход и все на счет качества ВА3121 не знаю , а 5532 звук не испортит.Цитата:
Сообщение от BUGOR26
5532 хороший опер, я на них пред и фонокорректор сделал :)Цитата:
Сообщение от PitBullZ
года так до 2000.... и если его в тракте не слышно, ну значит такт такой :snowball:Цитата:
Сообщение от sky_krasnodar
http://www.vegalab.ru/forum/showthre...olation-BA3121 https://www.google.ru/search?q=ba312...g&ved=0CCcQsAQ а вот и готовые (платки) на Ebay хотя такую фигню легко на макетке можно запаять.Цитата:
Сообщение от BUGOR26
А я читал, что усилители Т-класса - это типовая схема усилителей во всех магнитолах, которые, собственно, имеют усилители.
к сожалению это не так более того , у меня нет даже одного примера ( а я перерыл всю сеть по Т-амп и их использовании в домашке и в авто) использования Т-амп как встроенный в магнитоле , если бы так было владельцы этих голов не покупа ли бы отдельные усилители , разве , что если хочется очень громко.Цитата:
Сообщение от Белгород
Вы путаете с Н-классом. Это две большие разницыЦитата:
Сообщение от Белгород
Натапал толком, простите за очепятки
Да и это не так :).Цитата:
Сообщение от fox proteus
Как правило сейчас ИМС УМ стоят в сути которые имеют 8-и канальную структуру усилителей АВ класса, которые работают в мостовых режимах, поэтому и получаются 4-е канала выхода на динамики. Раньше и сейчас, но очень редко, применяли тоже ИМС УМ класса АВ 4-х канальной структуры.
В начале двухтысячных годов были панасоники головы с усилителем на трипатах.Цитата:
Сообщение от PitBullZ
А я в итоге взял два 2020-х лепая:
http://magnitola.org/nashi-installya...ml#post2225240
А что, миды у меня лёгкие, один с ними в лёгкую справляется, второй - на ширики.
Доработки почти все по букварю: http://www.diyaudio.com/wiki/Amplifier:Lepai_T_Amp
Заменил кондёр в питании на более ёмкий, зашунтировав его керамикой, поменял индуктивности на те, что рассчитаны на намного больший ток, заменил ОУ на входе (PitBullZ, всё-таки не на всех ревизиях плат этого уся их два. В первой и второй - по одному и в другом корпусе;)), жёстко вырезал темброблок. Ёмкости до регулятора громкости (его я оставил как гейн) и после ОУ пока ещё не поменял - сначала не знал, на что менять, а теперь жду, когда приедут:)
А! Ещё избавился от этого гнусного выключателя питания, азменив его на перемычку из толстого провода. А включение-выключение уся реализовал через mute-ногу TA2020, которую реле через диод сажает на землю при появлении сигнала REM. На это же реле прицепил землю голубеньких светодиодов - надо же знать, включился усь или нет)))
Классно и быстро .Странно что приехали на дип комплектухе .У меня был последней ревизии на смд ( Кинь пожалуйста ссылку у кого покупал ).И все таки не нашел или пропустил фона нет?Цитата:
Сообщение от fox proteus
Заморачиваться не стал, купил у того, кто в твоей ссылке с четвертой страницы темы. Я ему было отзыв плохой влепил на ебэе за то, что не последнюю ревизию мне прислал, так он извиняться решил, два бакса мне хотел перекинуть)))
Фон... Фона не было до доработки))) После доработки совсем лёгкий фон появился. Причём фон именно по питанию и слышет только на паузе, если прислушиваться. Но я накосячил с резистором на входе в микросхему - номинал взял от балды, 10кОм. А надо было равный резистору, который между входной ногой и выходной с внутреннего ОУ микросхемы - если верить даташиту, должно быть 20кОм. Если я правильно понял схемку из даташита, то это на что-то влияет.
Приедут кондёрчики - разберу, померяю, что там стоит, и заменю на нужный номинал.
Ясно тот , что по ссылке и присылал мне самый последний с качественными платами и СМД.Цитата:
Сообщение от fox proteus
Плата, конечно, не самая лучшая была. Однако, за эти деньги ждать чего-то большего? Доставили - и ладно. Играет - и замечательно)))Цитата:
