    Re: Делаю качественный усилитель класса Т в машину .

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Если без транса питать эти уси, от аккума напрямую, то будут наводки.
    Разве есть проблемы?
    Вход с "изолированной землей"... и все "наводки" уходят сами собой.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #202
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Делаю качественный усилитель класса Т в машину .

    Цитата Сообщение от dyno Посмотреть сообщение
    Но что-то на 3020 нет ничего готового практически.
    Ага, всего один вариант платы кетайцы предлагают. Его я и заюзал

    Цитата Сообщение от dyno Посмотреть сообщение
    2020 это мосты
    Ну как бы мосты могут быть при биполярном питании. А тут всего одно плечо. Просто он хилый и на ВЧ мусорит


  4. #203
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Более 5 лет на форуме

    Re: Делаю качественный усилитель класса Т в машину .

    PPS Еще заметил особенность по индуктивностям: чем дороже продают плату в сборе, тем реже там вижу индуктивности на кольце, чаще боченки. Вот тут они и сами про это пишут.

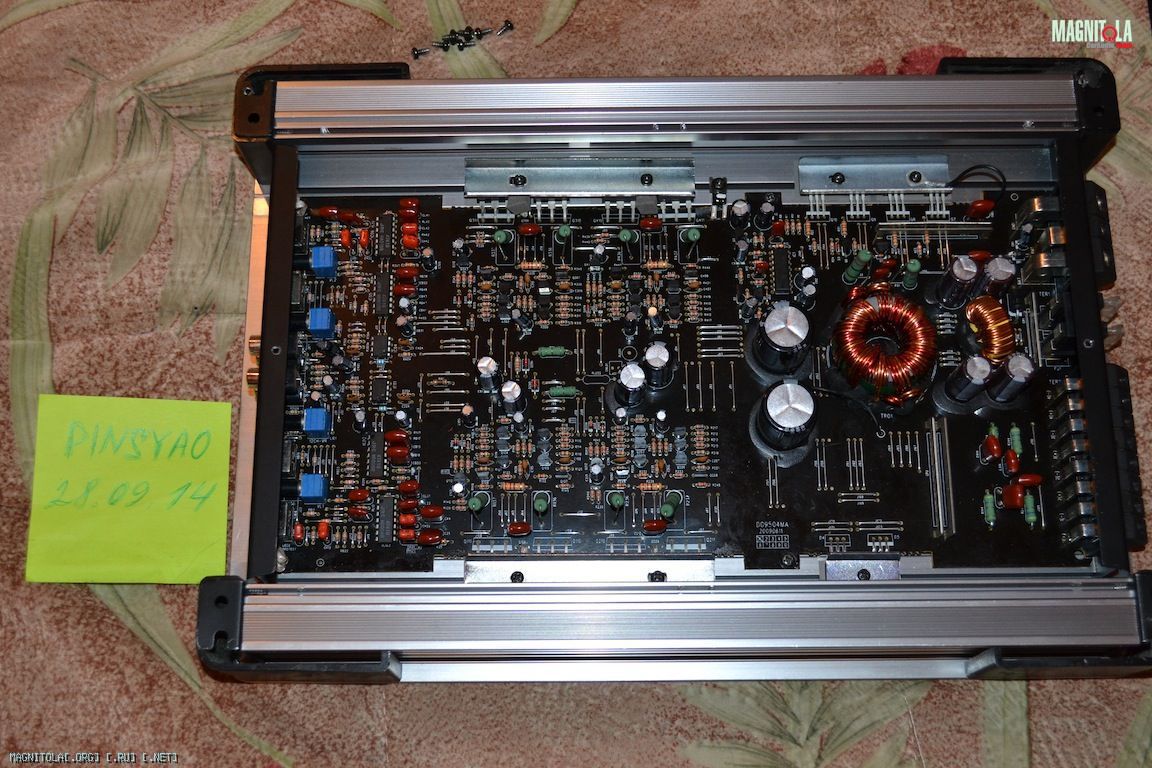

    А вот и предполагаемый донор (при покупке за 50$ нового):
    Нажмите на изображение для увеличения
Название: Mystery MK 80.4.jpg
Просмотров: 0
Размер:	204.9 Кб
ID:	660026


  5. #204
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Более 5 лет на форуме

    Re: Делаю качественный усилитель класса Т в машину .

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Ага, всего один вариант платы кетайцы предлагают. Его я и заюзал

    Ну как бы мосты могут быть при биполярном питании. А тут всего одно плечо. Просто он хилый и на ВЧ мусорит
    Посмотри на их платы (оба усилителя 2-канальные): у 2020 четыре индуктивности, а у 2022 две. Если 2022 тоже мосты, то выполнены хитрее/качественнее.

    ---------- Сообщение добавлено 21.10.2014 в 13:26 ----------

    Цитата Сообщение от Aleksey Посмотреть сообщение
    Разве есть проблемы?
    Вход с "изолированной землей"... и все "наводки" уходят сами собой.
    Да.
    У кетайцев есть реализации и сразу с операционником, кому нужно.


  6. #205
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Делаю качественный усилитель класса Т в машину .

    Цитата Сообщение от dyno Посмотреть сообщение
    А вот и предполагаемый донор
    Какой он типичный внутри

    Цитата Сообщение от dyno Посмотреть сообщение
    у 2020 четыре индуктивности, а у 2022 две. Если 2022 тоже мосты, то выполнены хитрее/качественнее.
    не, у 2022 не мосты точно, но мостятся. Возможно, 2020 где-то внутри имеет интегральный ПН, который делает биполярное питание. Может даже он просто далает "виртуальную" среднюю точку. Но такой мост уже не торт


  7. #206
    Добрейший Мастер-приемщик
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 806433 Аватар для dyno
    Регистрация
    27.06.2008
    Город/село
    Минск
    Сообщений
    9,768
    Спасибо (Раздал)
    6491
    Спасибо (Получил)
    4794
    Более 5 лет на форуме

    Re: Делаю качественный усилитель класса Т в машину .

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Какой он типичный внутри
    Если бумажка на фото как и моя, сторона 75мм, то внутрь побортно легко помещается две платы 10х7см (а при желании и 13х7см) с 2022 на каждой. Так же в торец помещается и третья, для твитеров (ей особо и охлаждаться не нужно), или тот же 2024.

    Вопрос по схемотехнике: платы 2022 идут под АС +-22В, но как там с качеством банок по питанию? Есть ли смысл оставить как есть, или лучше один выпрямитель сразу после транса, а с него разводить постоянку на все 3 платы?


  8. #207
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума

    Re: Делаю качественный усилитель класса Т в машину .

    Цитата Сообщение от dyno Посмотреть сообщение
    Вопрос по схемотехнике: платы 2022 идут под АС +-22В, но как там с качеством банок по питанию? Есть ли смысл оставить как есть, или лучше один выпрямитель сразу после транса, а с него разводить постоянку на все 3 платы?
    это не главное , там в качестве выпрямителя стоят низкочастотные мосты, рассчитанные для работы от трансформатора, т.е. 50-60гц, а с транса ПН-а порядка 50-60 кГц валить будет в эти мосты .........
    кроме этого на некоторых платах кроме входного выпрямительного моста и банок фильтра есть и вторчные сервисные выпрямители которые берут ту же входящую переменку и делают из неё то что нужно, т.ч. не всё так просто.
    будь внимателен в выборе решения!


  9. #208
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Делаю качественный усилитель класса Т в машину .

    Выпрямитель с готовых плат выпаивать 300%, ибо он низкочастотный, в ПН уся намного выше частота. Банки на платах стоят после выпрямителей. Если брать те, что подешевле, то там ёмкости стоят неинтересные. стОит их заменить на что-то поёмче и пофирменней.

    Я оставлял выпрямитель донора, кинув с него провода напрямую на кетае-модуль. Для ИТУН на TDA2050 я домотал на транс доп. вторичку на 22 вольта и сделал отдельный выпрямитель на MUR420. Кондёры выпрямителя разместил на плате с TDAшкой, чтобы недалеко тянулись

    ---------- Сообщение добавлено 21.10.2014 в 15:03 ----------

    Цитата Сообщение от FFZ Посмотреть сообщение
    это не главное , там в качестве выпрямителя стоят низкочастотные мосты, рассчитанные для работы от трансформатора, т.е. 50-60гц, а с транса ПН-а порядка 50-60 кГц валить будет в эти мосты .........
    кроме этого на некоторых платах кроме входного выпрямительного моста и банок фильтра есть и вторчные сервисные выпрямители которые берут ту же входящую переменку и делают из неё то что нужно, т.ч. не всё так просто.
    будь внимателен в выборе решения!
    Долго я писал. Фёдор быстрее ответил вторичные сервисные выпрямители есть только на платах с 3020, и им требуется вообще отдлеьная однополянрая вторичка, массу которой они сажают на минус основного биполярного питания.

    На платах с 2022 есть только стаб типа lm78XX то ли на 12 вольт, то ли каскадом, сначала на 12, потом на 5 вольт (а может их там ваще нет и меня глючит), который откусывает питание от одного плеча основоного питания и куда-то там подаёт


  10. #209
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Делаю качественный усилитель класса Т в машину .

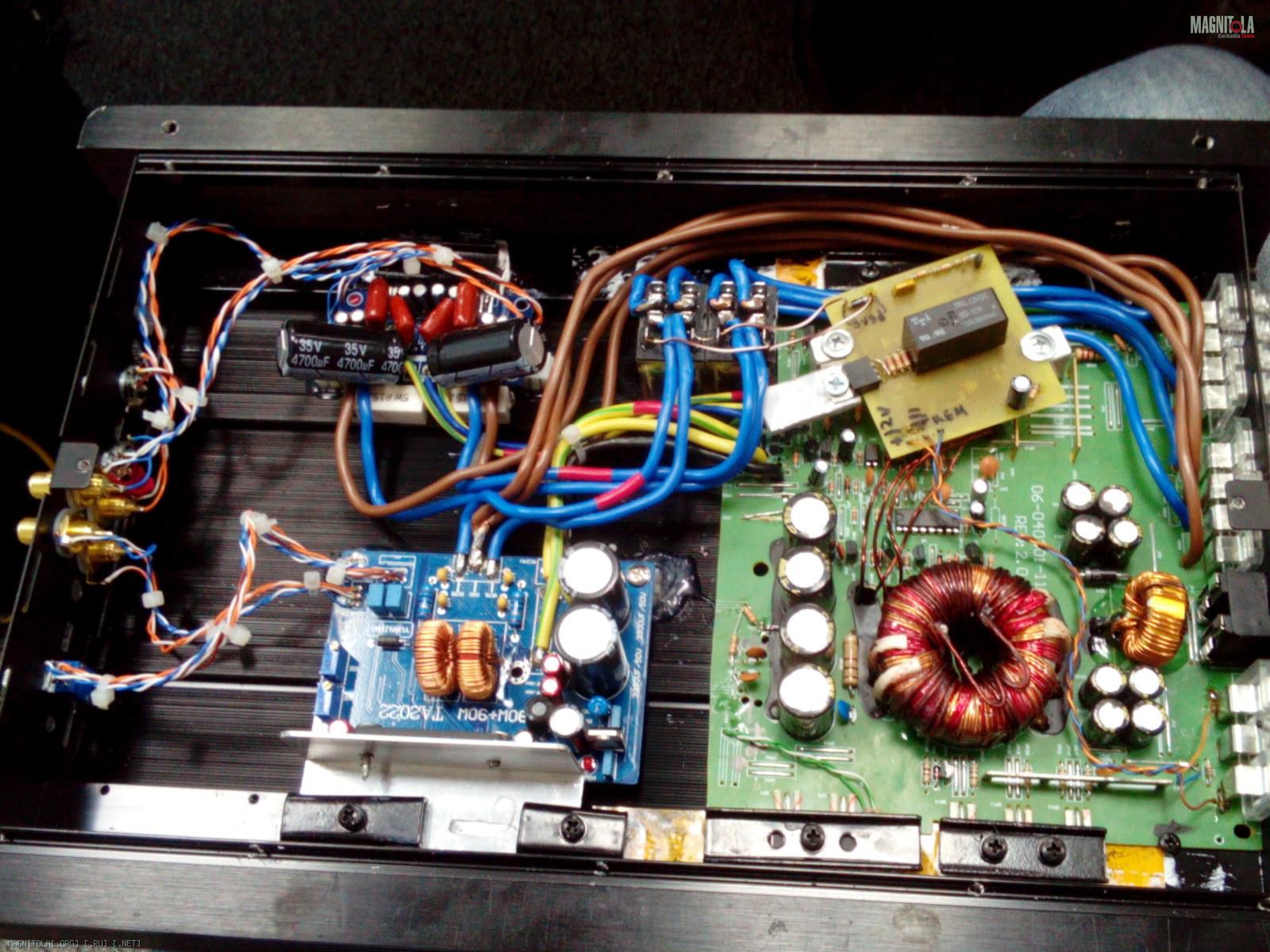

    Вот, короче, мой Кранк Джуниор

    Нажмите на изображение для увеличения
Название: IMG_20140725_140644.jpg
Просмотров: 0
Размер:	270.8 Кб
ID:	660028

    Справа зелёное - остатки донора, ПН с основным выпрямителем и домотанной вторичкой.
    Справа жёлтое - схема управления релюхами на акустических выводах (после подачи ремоута подключает акустику на УМ часть с задержкой в 3сек, чтобы убрать срач переходных включения процессов в усилителе и отключает акустику сразу после пропадания ремоута, чтобы убрать срач переходных процессов выключения усилителя - когда кондёры разряжаются)
    снизу слева - плата на ТА2022. Справа на ней - родные ёмкости (их бы побольше), снизу от них торчит микрушка - как раз тот LM78xx
    сверху слева (плату не видно за кондёрами) - ИТУН на двух TDA2050, к ней идёт +-22 вольта вторички с отдельного выпрямителя, который спрятался под желтой платой.

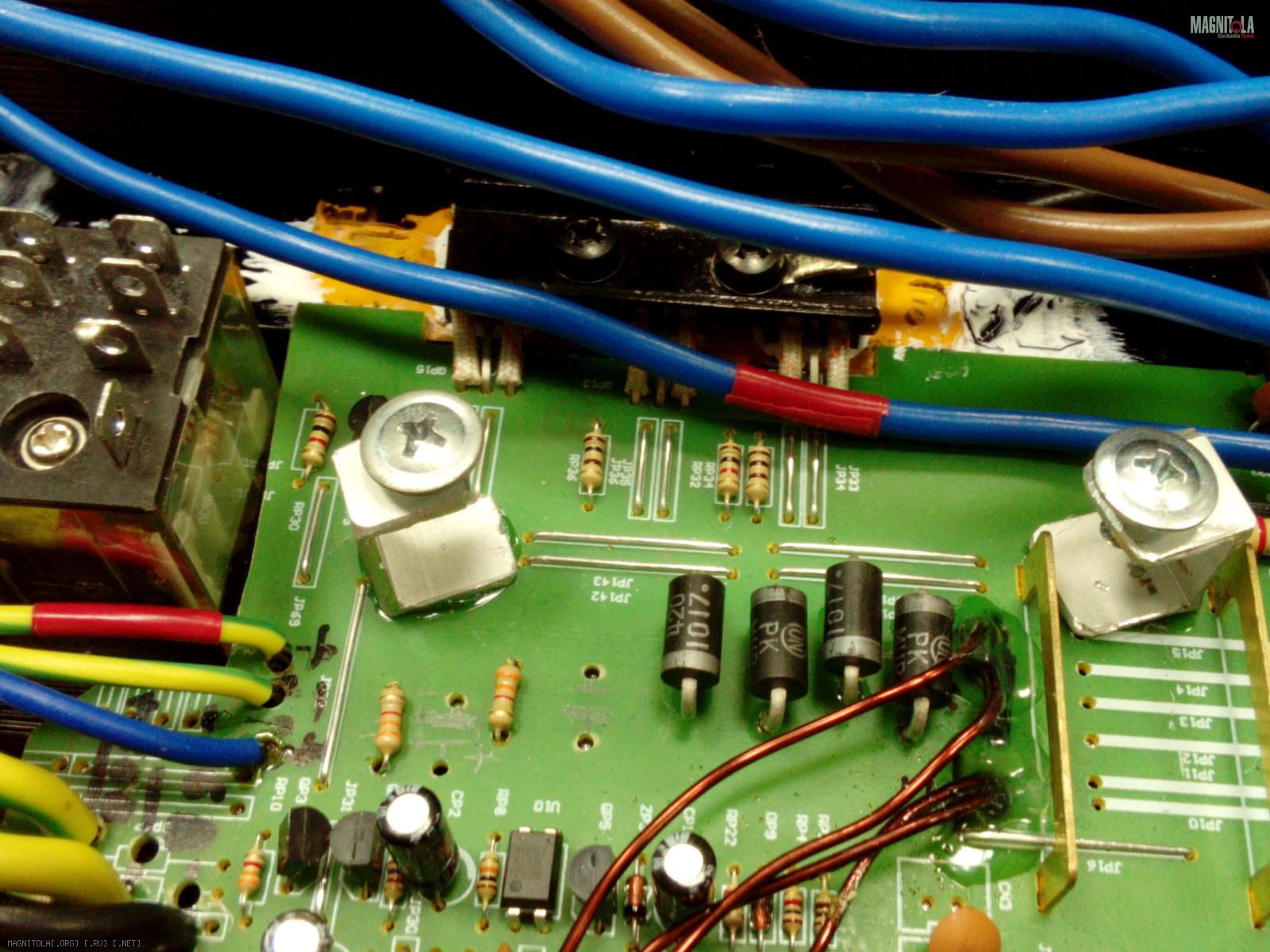

    Выпрямитель собран прямо на плате донора на не нужных более дорогах акустических выходов (дорожки попилены и посверлены возле клемм, рядом с которыми впаяны провода с плат усилителя)
