откуда брать С3 (который рядом с Out) ?
---------- Сообщение добавлено 18.05.2014 в 17:59 ----------
всё равно ругается и что-то не нарпвится эому микрокапу
Если я правильно понимаю, о каком С3 речь - это разделительная ёмкость на входе в усь. Её при моделировании ФВЧ можно вообще выкинуть, она на чвстоту среза влияет крайне несущественно, а ругается микрокап именно на неё.Цитата:
Сообщение от bruiser
Насмартфонил
Нет ли случайно формулы для расчёта данного кроса?
---------- Сообщение добавлено 18.05.2014 в 18:33 ----------
и каковы дожны юить настройки в установках частотного анализа?
ХЗ была где-то. Я считал-считал, запутался и стал по графикам подбирать))) кажется, в начале темы Максим что-то выкладывалЦитата:
Сообщение от bruiser
Настройки ЧА дефолтные, за исключением диапазонов графиков - диапазон частот для расчёта надо задать 20-20000 и диапазоны для отображения сделать фиксированными по х тоже 20 - 20000, по у - 0 - -50 для дБ и 180 - -180 для фазы. Могу завтра скриншотнуть свои настройки, заодно кнопки для включения двух курсоров могу обвести:)
Насмартфонил
Если не затруднит скиньте скрин настроекЦитата:
Сообщение от fox proteus
Сорри, тупанул:)
Вот настройки ЧА
Вложение 578252

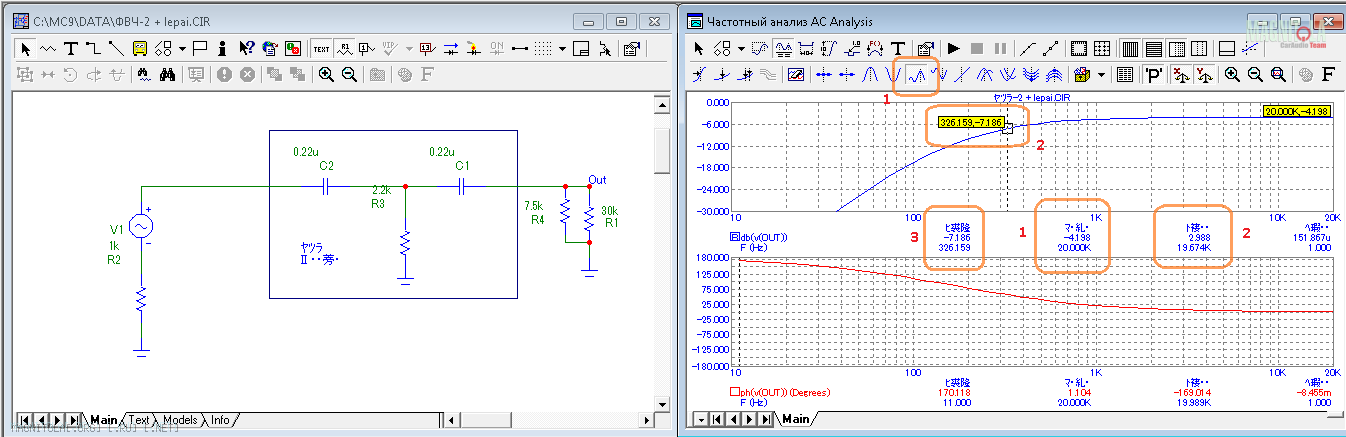

Вот анализ графика на примере ФВЧ.
Вложение 578254
1. Нажимаем кнопку поиска локального максимального экстремума. Активируется режим анализа графика, когда под правой кнопкой мыши - правый курсор, под левой - левый курсор. После нажатия обведенной кнопки, программа автоматически ставит правый курсор на максимум графика, левый - на минимум.
2. Правый курсор не трогаем - он есть тот уровень, относительно которого будем искать -3дБ для определения частоты среза. А левый курсор ведём, нажав левую кнопку мыши по графику, контролируя значение Дельты под графиком.
3. Как только дельта станет равна примерно 3дБ, останавливаем движение и смотрим на значение левого курсора под графиком - это и будет частота среза этого фильтра.
НУ а далее, двигая левой и правой кнопкой мыши курсоры можно проследить крутизну спада на первой, второй и т.д. октавах (октава ограничена частотами f1 и f2, где f2=2*f1)
Первая октава из-за невысокой добротности такого типа фильтра всегда будет ближе к первому порядку и только со второй октавы спад будет приближаться ко второму порядку. Это следует учитывать при выборе частот среза ФВЧ и ФНЧ на стыке полос.
fox proteus,
Никак не могу понять на что ругается микрокап апстену
Пишет "обнаружен лишний текст"
Если не затруднит посчитайте пожалуйста ФВЧ 2 порядок на 40 Гц
Сопротивление ГУ 100 кОм
Спротивление усилителя 100 кОм
ТОчно фвч на 40Гц? для мида?Цитата:
Сообщение от bruiser
Да на 40 по -3 дбЦитата:
Сообщение от proxor18
Для мида
Цитата:
Сообщение от bruiser

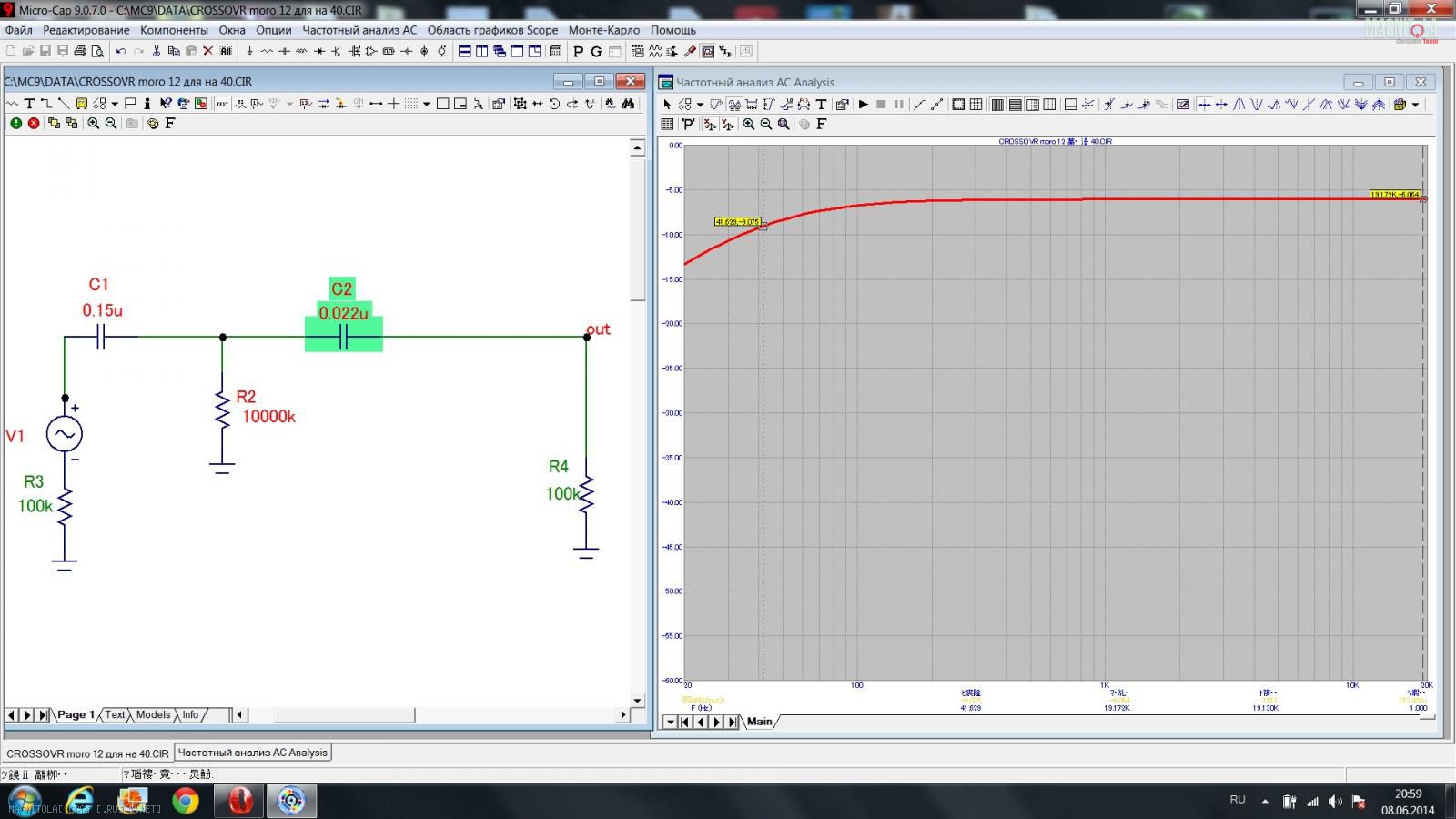

Вот, что у меня получилось Вложение 587040, если вставить исходные данные. может здесь лучше будет видноВложение 587042
