Пассивные фильтры между ГУ и усилителем.

Ну, из ГУ оно тоже после ЦАПа идет на усил. :) Так что почти в тему.
Лучше всего показал себя полностью дискретный выхлоп (делался для РСМ 1794).
У меня I\U на резисторе и конденсатор для подрезки сверху, ну и RC из разделительного конденсатора и входного сопротивления усилителя (выходное ЦАПа получается 300Ом). Всё отлично, звук очень впечатляет, особенно когда в качестве разделительного поставил RTX. :yes:

Серёжа!
Ты добился просто поразительных успехов!
Ещё немного, и ты услышишь направление проводов! Питающих! )))

Не, когда поставил RTX вместо ФТ-2, разницу не услышал бы только глухой... Провода не, не слушаю. )))

Цитата:

---

Сообщение от dyno

Провода не, не слушаю.

---

А вот это очень зря!
Попробуй, все же, послушать и расположить все проводочки в аппарате в ОДНОМ направлении - очень много нового услышишь.

Не, пока хватает и того, что слышу. Тут главное вовремя остановиться. Следующие шаги делать обдуманно, хорошо запомнив звучание системы до изменений. С сабом ещё не до конца разобрался, буду пробовать токовую обратную связь в усилке.

Цитата:

---

Сообщение от dyno

Не, похватает и того, что слышу.

---

Хозяин - барин. :)

Цитата:

---

Сообщение от fox proteus

Да я вроде бы подогнал всё под входное и выходное сопротивление уся и проца. Осталось компоненты купить, спаять и попробовать. Там же копеечное всё. Под новый усь потом можно будет и перепаять:)

---

Цитата:

---

Сообщение от Aleksey

На живых аппаратах все может сильно измениться..... а может и не может. :)

---

У меня всё получилось! Большое спасибо всем за подсказки!

Цитата:

---

Сообщение от fox proteus

У меня всё получилось!

---

Ну вот и хорошо. :)

Цитата:

---

Сообщение от fox proteus

У меня всё получилось! Большое спасибо всем за подсказки!

---

Попрошу разжевать пошагово план действий для недоконцапонявших.

Усь без фильтров. Нужно ФВЧ второго, скажем на 80 гц. Входной импеданс усилителя, по данным изготовителя 30 ком.
В схемотехнике ноль, и с RC фильтрами не сталкивался. С чего начать и как действовать???

И еще вопрос. В схеме Roverа для ФНЧ второго порядка назначение С3 и R3. Если R3 - входной импеданс усилителя, и влияет на номиналы R1, R2, С1, С2.
С3 там как работает. Можно понять, что С3 - емкость на входе усилителя (так и не понял, такая емкость есть во всех усилителях и для чего). Если для ФВЧ 80 гц заменить С3 на нужный номинал, вместе с R3 - это будет ФВЧ первого. Добавляем еще каскад RС и имеем второй порядок.

Цитата:

---

Сообщение от cac

Попрошу разжевать пошагово план действий для недоконцапонявших.

Усь без фильтров. Нужно ФВЧ второго, скажем на 80 гц. Входной импеданс усилителя, по данным изготовителя 30 ком.
В схемотехнике ноль, и с RC фильтрами не сталкивался. С чего начать и как действовать???

И еще вопрос. В схеме Roverа для ФНЧ второго порядка назначение С3 и R3. Если R3 - входной импеданс усилителя, и влияет на номиналы R1, R2, С1, С2.
С3 там как работает. Можно понять, что С3 - емкость на входе усилителя (так и не понял, такая емкость есть во всех усилителях и для чего). Если для ФВЧ 80 гц заменить С3 на нужный номинал, вместе с R3 - это будет ФВЧ первого. Добавляем еще каскад RС и имеем второй порядок.

---

Порядок действий такой:


Качаем Micro Cap и рисуем:
1) генератор синусодиального тока+ последовательно к нему подключенный резистор (резистор = выходной импеданс источника, для 600-го проца - 1кОм)
2) Резистор-нагрузка (конденсатор на входе в усь может быть, а может и не быть; если есть, им можно пренебречь, ибо это ФВЧ первого порядка, настроенный на частоту меньше 1 Гц.
3) планируемый фильтр.


Дальше прогоняем моделировнаие АЧХ и ФЧХ (в 9-й версии это Alt+2). Смотрим, подгоняем номиналы резисторов и конденсаторов пож те, что можно приобрести в магазинах.
Если номиналы резюков подбирать не по схеме Максима, а по советам Алексея (например 2,2 кОм, как сделал я), то (естественно, надо увеличить и емкость кондеров) у Вас не будет заметного на слух ослабления сигнала.

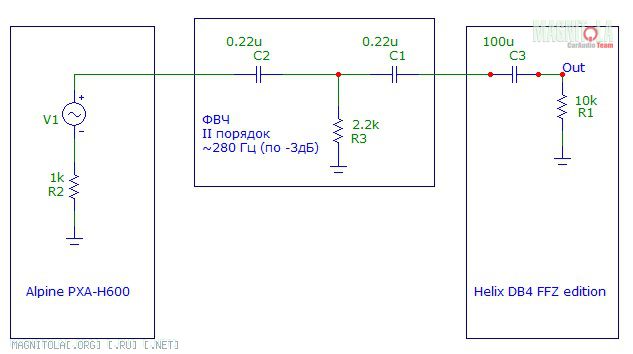

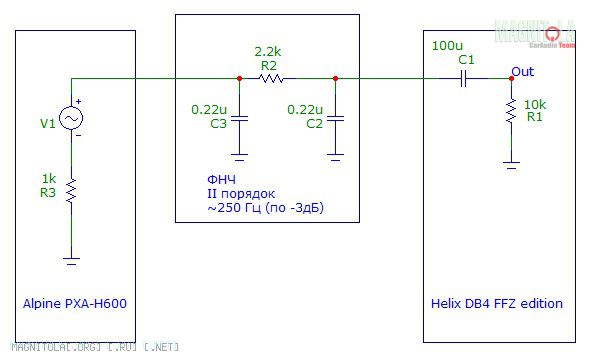

Прикладываю схемки того, что у меня получилось
Вложение 406328Вложение 406330
