Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Я же пишу "уменьшить Ку", да и Евгений, тоже писал.
Хочешь бас(отклик, атаку), а не вату - задирай питание.

Понятно.
Я только пока сервис мануал на него не нашел.
Да и конструктивно усилитель этот выполнен не очень удачно, что бы влепить вторую пару выходников - у него все транзисторы расположены по одной стороне, а органы управления - по другую сторону, как у ЭОСов. Только если выносить вторую пару на удлиннителях.

По этому думаю, что только одной парой оперировать можно. И коль так, если я допустим с одной парой 5200\1943 остаюсь, 40-45 вольт для неё много?
Про Ку все понятно.



Я вот так прикидывал - если пара 688\718 имеет Р=80вт и питается +\-23вольта и живет даже при подключении мостом, то пара 5200\1943, имеющая Р=150 вт переварит 40 вольт то?

много/немного не совсем корректный вопрос, посчитай с какими токами будет работать усилитель, и сопоставь это с Pd выходников - получишь напряжение питания, с которым они не вылетят за ОБР

Я пока не понял, скока надо честной мощьности моим R6 Bass. Вроде по любому на них не навалить больше 100вт. (16см динамик). Тогда получается ток через нагрузку будет кв. корень из P/R, .т.е. корень из 100/4 = 5а. Смотрим даташит к примеру на 5200 и видим, что, если работать в ОБР, при 5а это всего 30 вольт.
Но, это при постоянно протекающем токе коллектора, чем муз сигнал не является.
На какое тогда значение опираться? И вообще ход мысли правильный?

ход мыслей правильный, и эта пара (одна) с 4х омной нагрузкой обычно используется до 32-34В питания. хочешь больше - смотри MJE, они 200W в ТО247 есть

Понятно. А как прикинуть мощьность 2х тактного усилителя зная напряжение питания?
Т.е. 33 вольта питания, минус 3в на транзисторе, минус полвольта на резисторе, минус просадка напруги при большой мощи, округлим до 25в, получается 625/4ом=150ватт максималки (ограничение амплитуды)?

ну примерно так, только у тебя получается амплитудное значение, раздели на корень из двух - получишь RMS
только это грубая прикидка, по факту УН выдаст нужную амплитуду?

проще считать так: на выходе 2/3 от питания (справедливо и для большинства ОУ) ;)

Сейчас препарирую достаточно интересный старенький дуальный альп пост #123 http://magnitola.org/o-saite-i-forum...agviki-13.html , практически закончил с одним каналом, ещё полностью не грузил(только отслушивал переделки в одном из каналов, сравнивал со стоковым), ПН не совсем завершён.

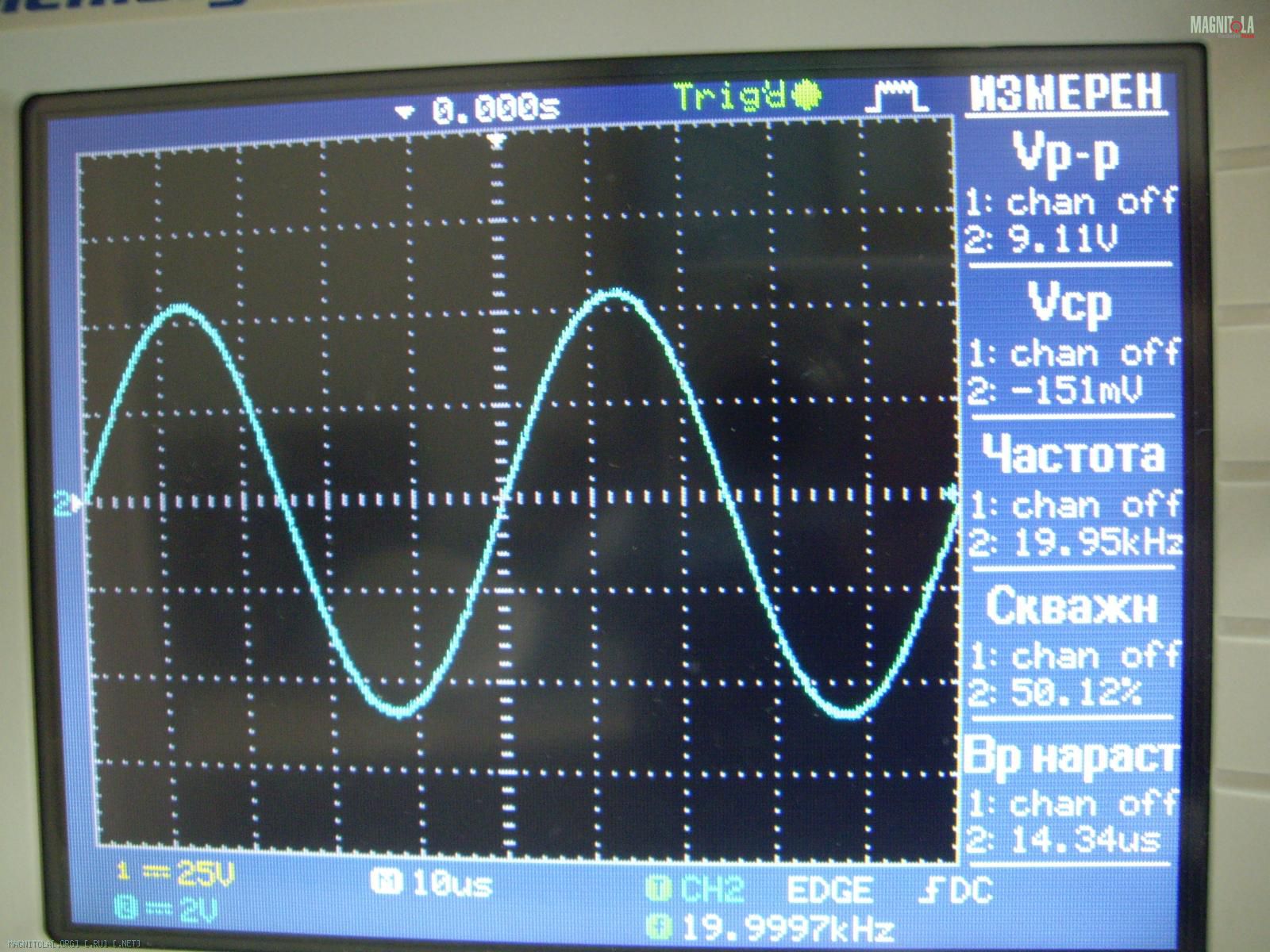

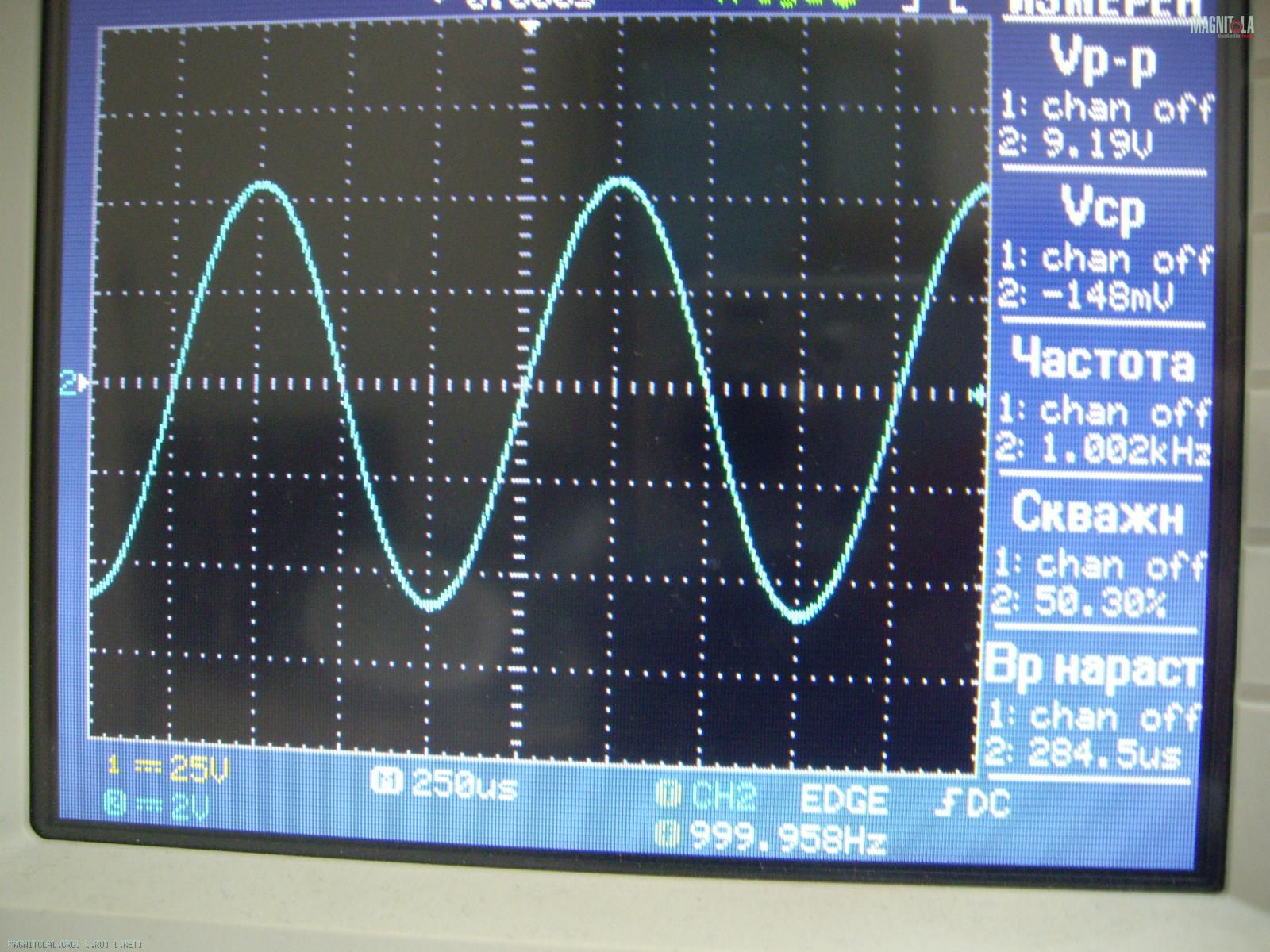

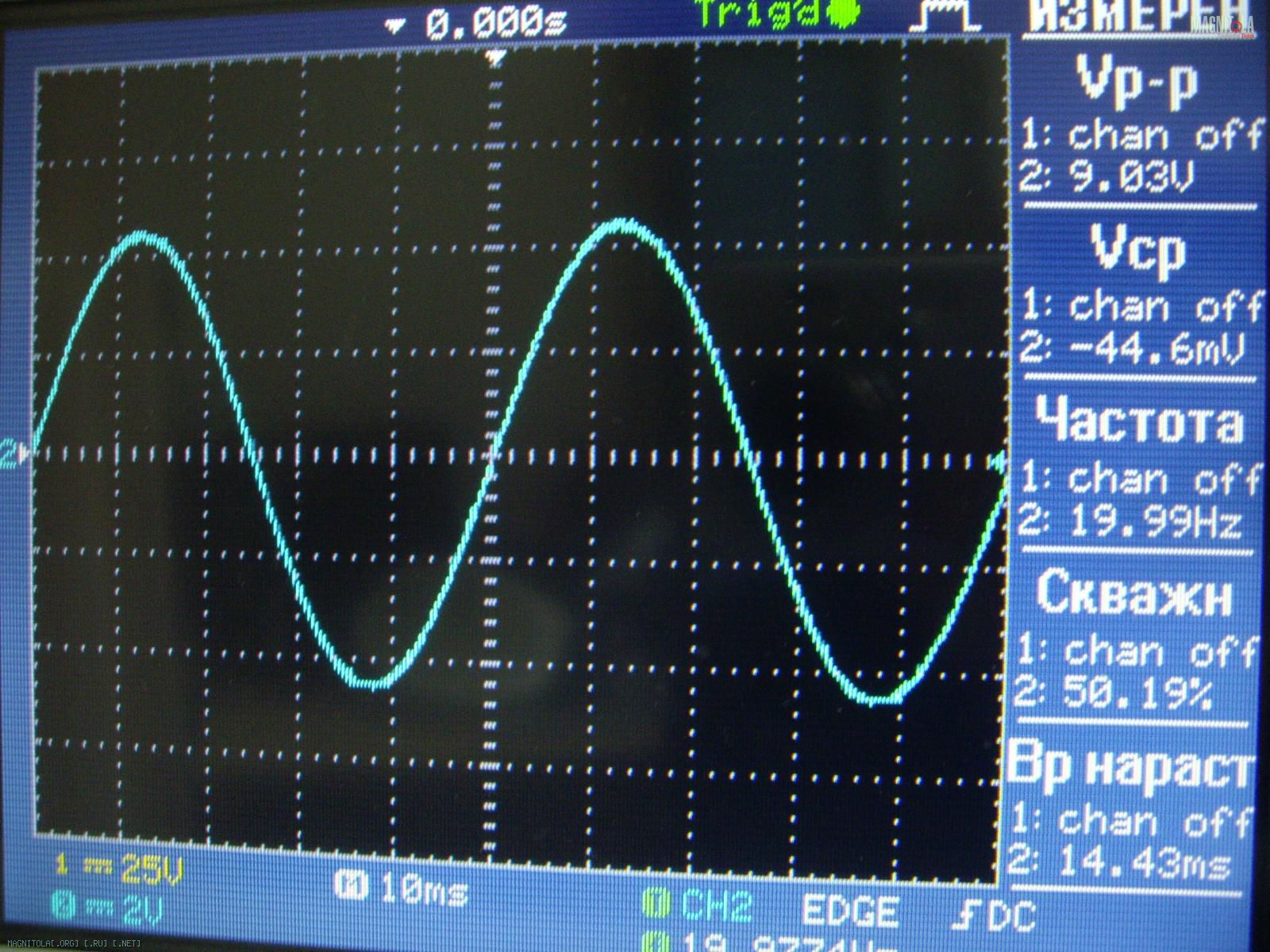

Картинки на открытом выходе, щуп 1:10, на входе всегда 0,745В , больше - начинается ограничение.(STASUS, смотри на размах, я ведь не боюсь ;) ) Разумеется, на 3ёх Омах не всё так радужно будет, но посмотрим :), ПН вроде обещающий получается :)

Вложение 446710Вложение 446712Вложение 446714

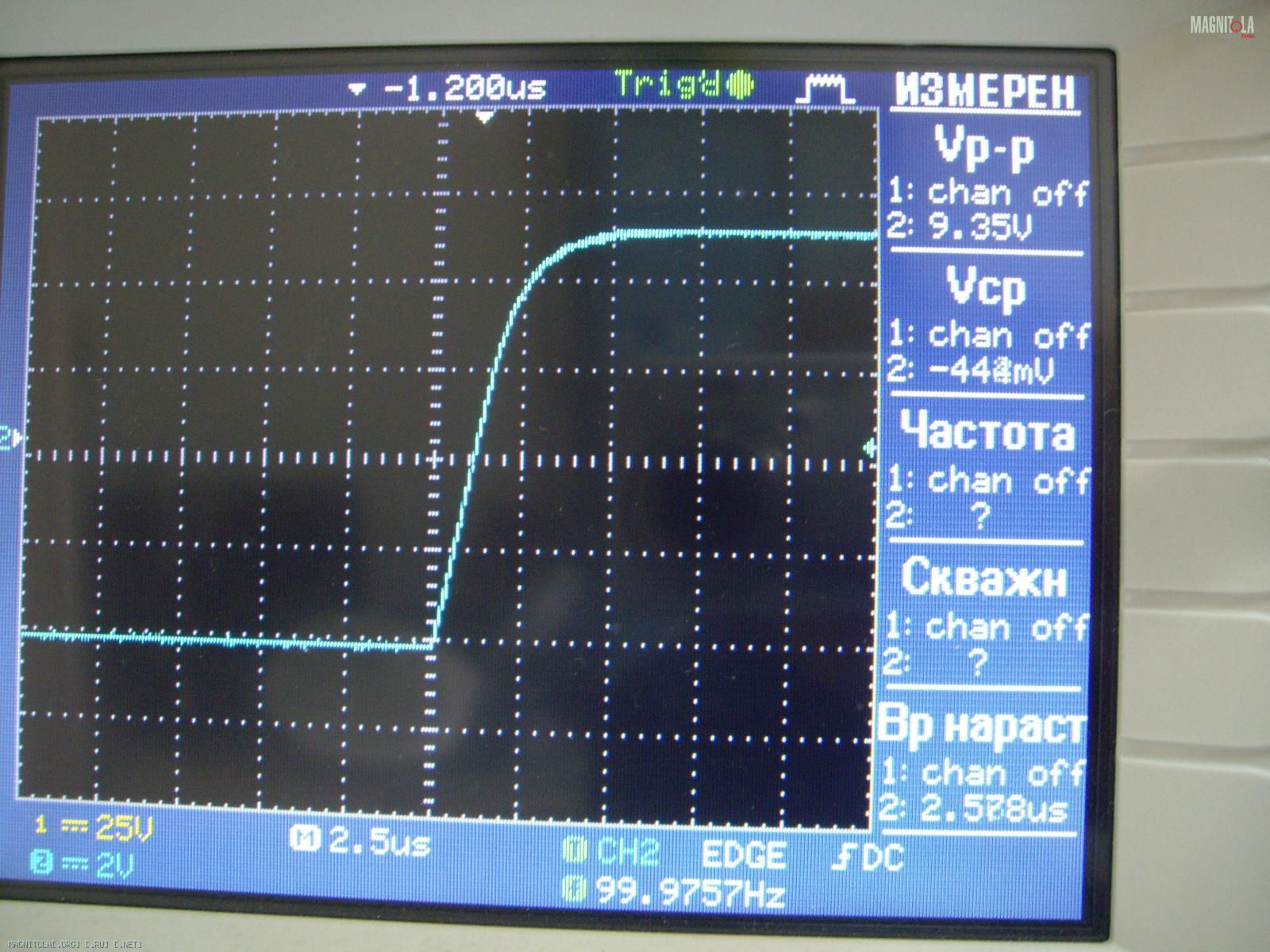

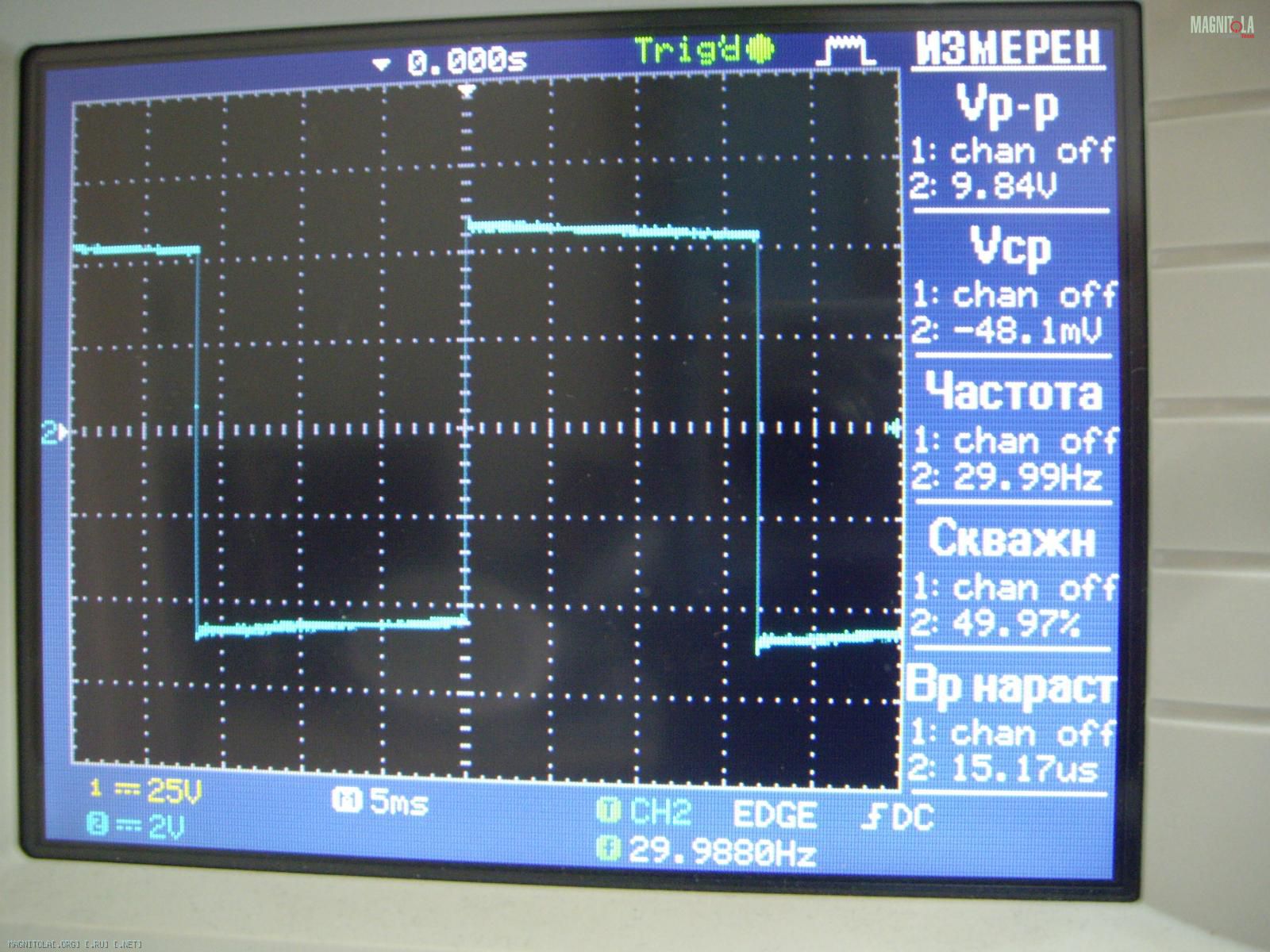

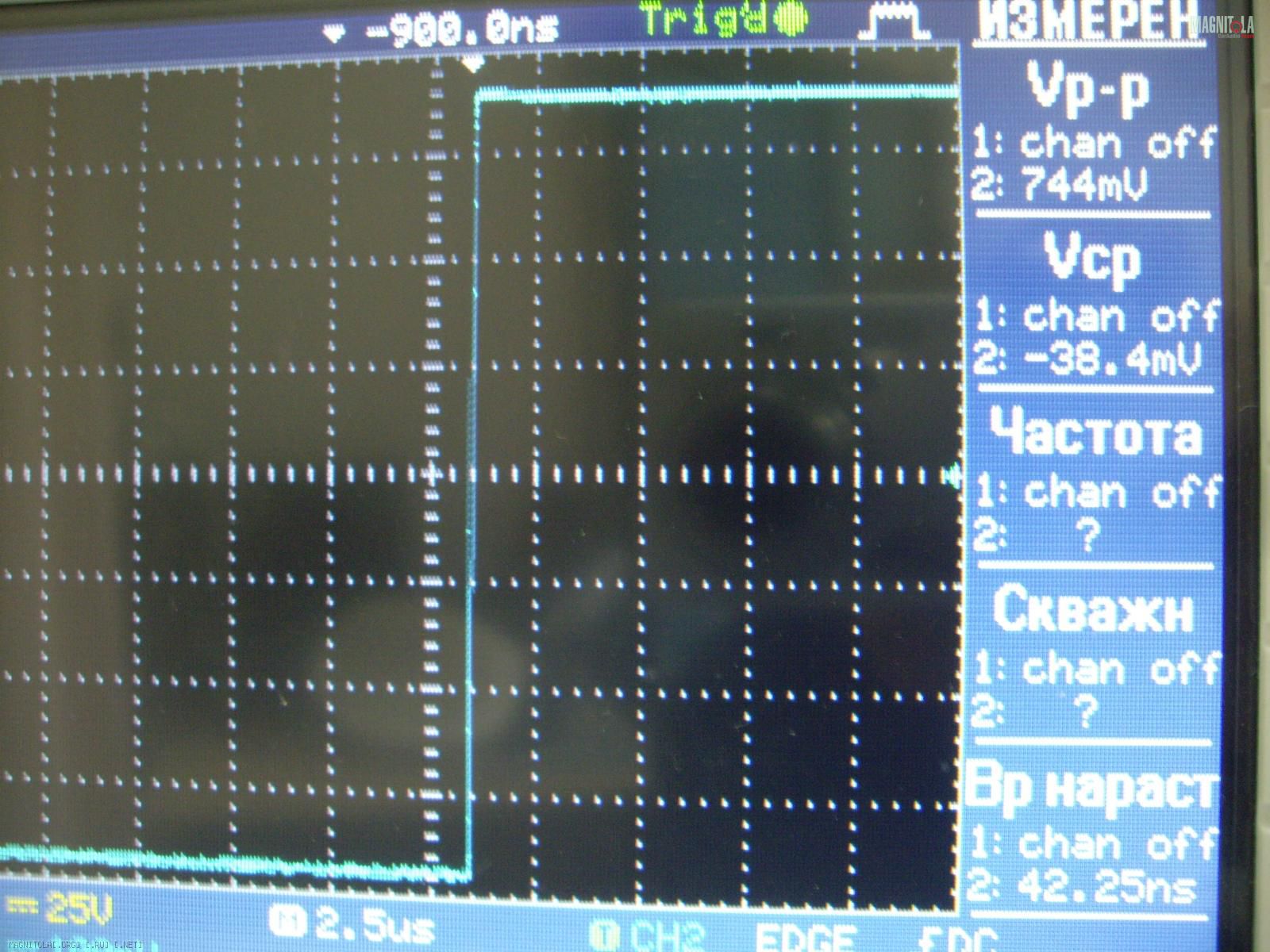

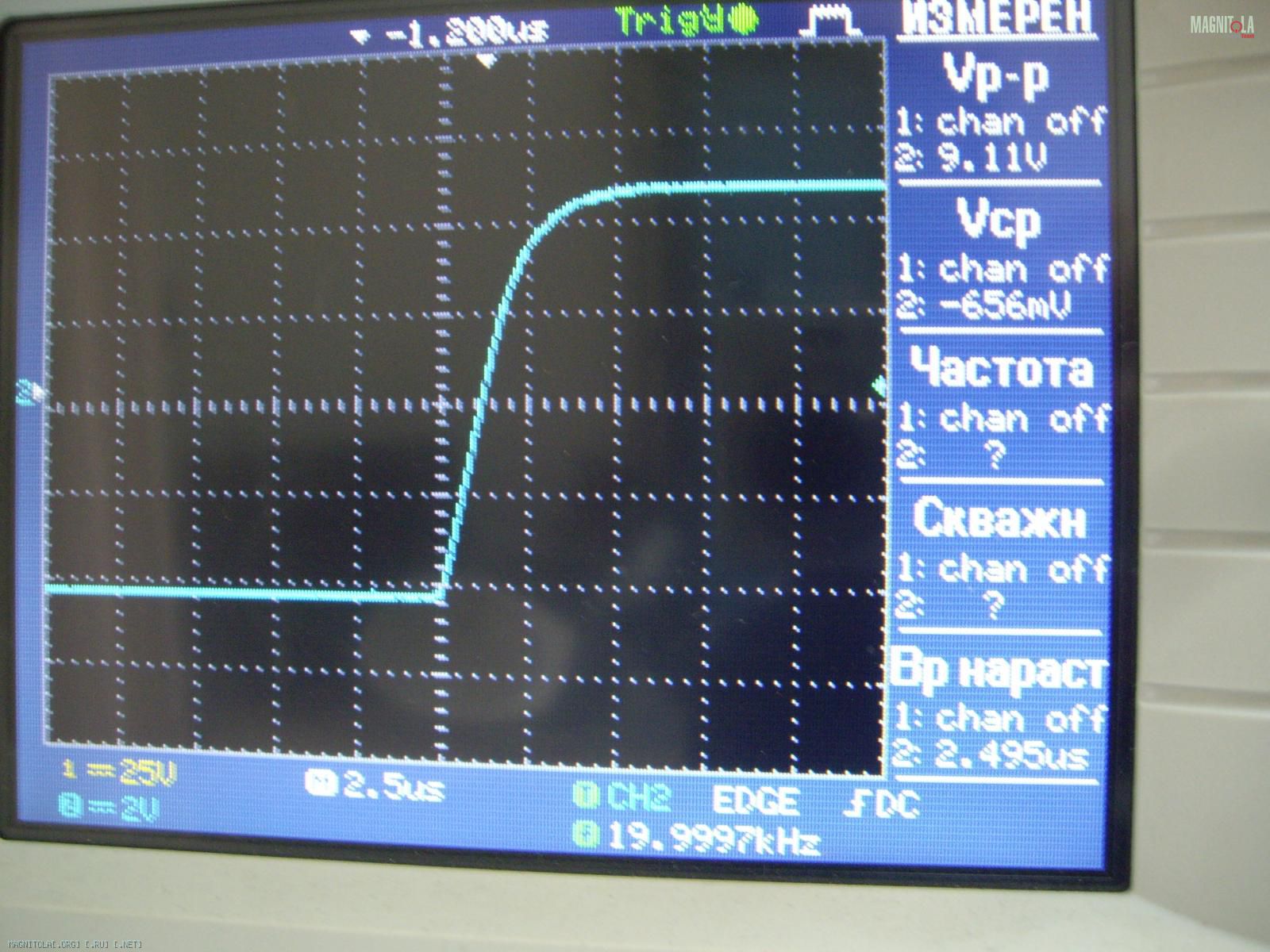

Меандр на входе Вложение 446718 на выходе, заодно можно прикинуть скорость нарастания: Вложение 446720Вложение 446722Вложение 446724

Я не догнал - размах PP - 9,11в, щуп 1:10, получается 45в. амплитуда, соответственно 32 действующего?
Или я не туда смотрю?
Альп этот 4х канальный или 2х канальный с двойкой выходной.
Нагрузка какая?

Цитата:

---

Сообщение от STASUS

Я не догнал - размах PP - 9,11в, щуп 1:10, получается 45в. амплитуда, соответственно 32 действующего?

---

Так.

Цитата:

---

Нагрузка какая?

---

На фото никакой, пишу ведь "открытый выход".

Цитата:

---

Альп этот 4х канальный или 2х канальный с двойкой выходной.

---

2ух-канальный. Дуал-моно, ему 18 лет.

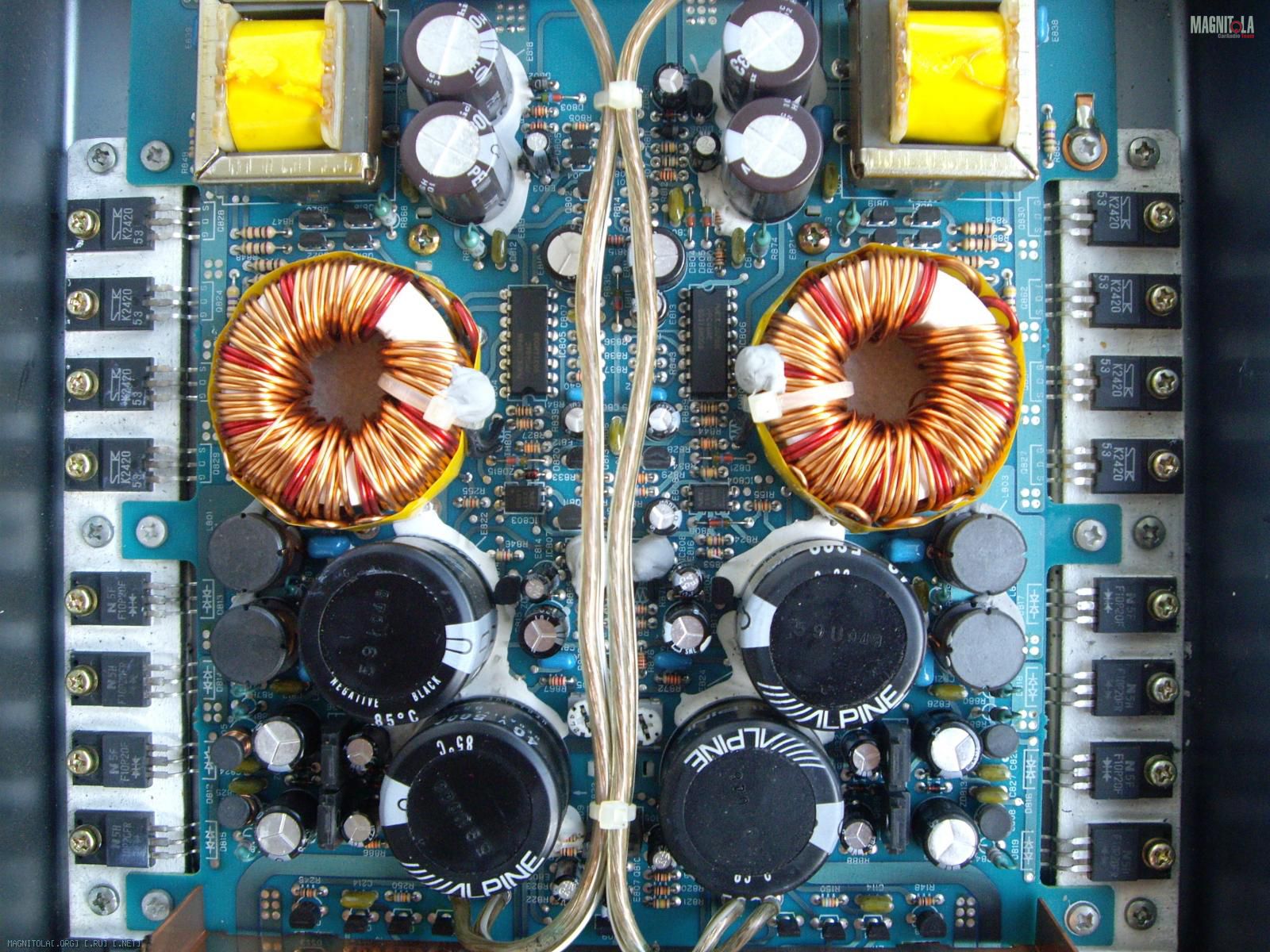

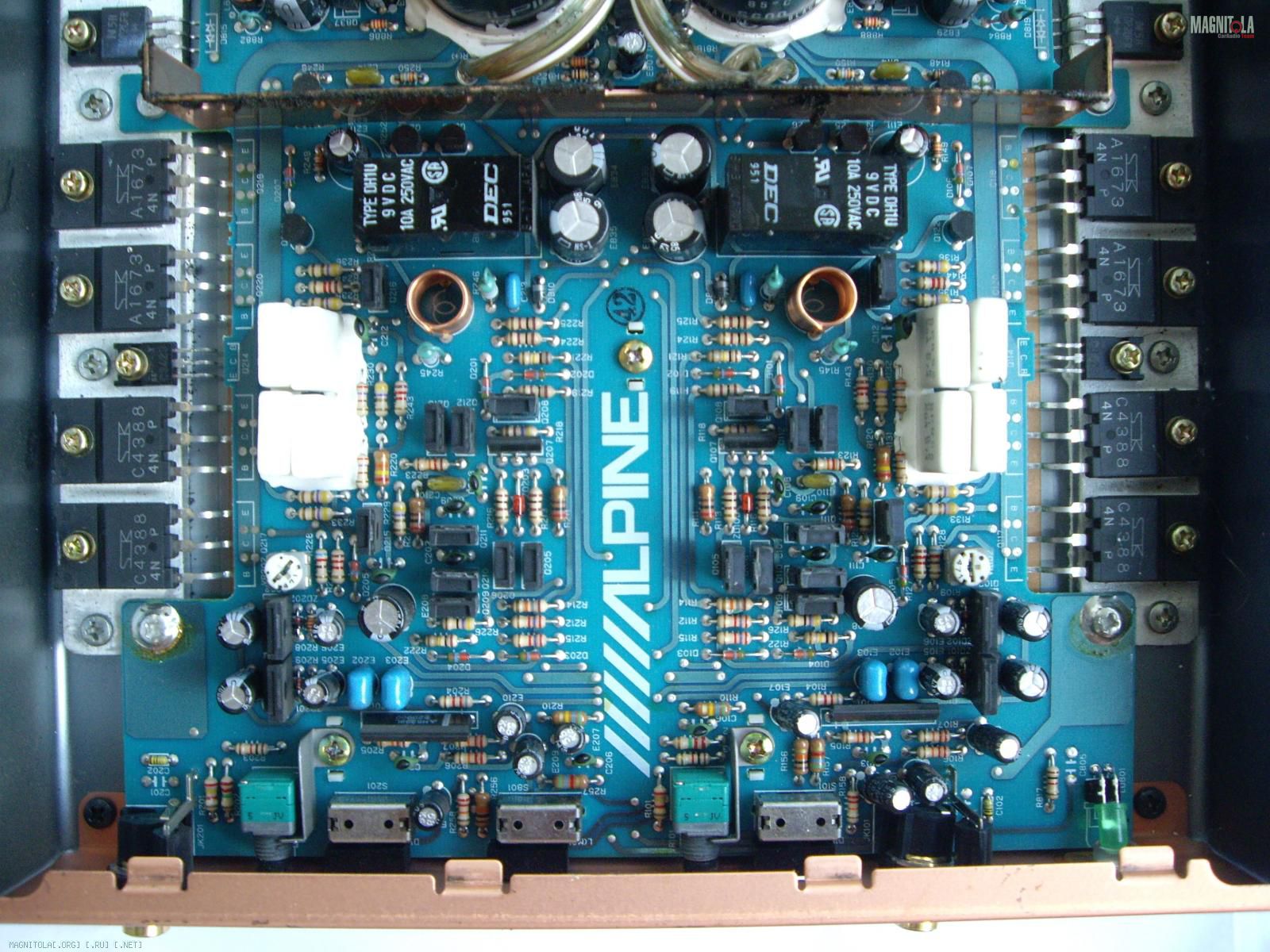

Вложение 446870Вложение 446872Вложение 446874
Считаю, что заслуживающий внимания, купил его "по интернету", с одним неисправным каналом, о чём разумеется продавец деликатно умолчал :)(плёвая неисправность - межвитковое), но самое главное - некопанный! Нетронутый верной рукой радиогубителя, и первым ломастером буду я :laugh2: Усилитель для соего возраста в прекрасном косметическом и техническом состоянии, произведён "маде ин жапань". Меднёные элементы шасси(а-ля топ-домашка из 90ых), входы с одной стороны, питалово и выходы с другой, между БП и УМами экранирующая медная(о боже :laugh2:) перегородка.
ПН полностью индивидуальный для каждого канала, даже каждый собственную 494ую имеет(хотя частото-задающие цепочки единые), похоже это для того, что ПНы имеют ШИМ-стабилизацию (регулируемую(!) ). Также контролируется температура каждого трансформатора :eek:, УН(+45,-45В) и УТ(+38, -38В) запитаны отдельно, на выходе мостов дроссели(чтоб кондёрам полегче жилось), не смотря на ШИМ-стабилизацию УН имеет ещё параметрический стабилизатор. Все конденсаторы-электролиты Ниппон-чемикон(только по +12 ничикон), насованные не от балды, а соответствующие серии в своих местах, в очередной раз убедился, что почти 20летний возраст абсолютно не помеха для дальнейшей эксплуатации электролитов, параметры полностью в пределах.
Усилитель очень удобен в "копке", плата - добротное стекло, выдерживающее хоть 20и-кратную перепайку без всяких отслоений дорожек, транзисторы расположены на алюминиевой пластине(которая впоследствии крепится к корпусу) и при обкатках и настройке нет нужды колхозить временные радиаторы, мосфеты и транзисторы ВК припаяны "внахлёст", что тоже очень удобно при перемонтаже, каждый транзистор имеет индивидуальное винтовое крепление на радиатор, а не планочки, защипочки, всё солидно.
Усилитель на входе не имеет фильтров, бустов, имеет раздельные гейны, переключатели моно-стерео, для этих режимов сделаны инверторы-сумматоры на дурацких сдвоенных операх в сиповском корпусе, гадящие звук неимоверно(да и на осцилографе ужастики), разумеется всё это хозяйство отключил, плюс к этому теперь в тракте звука ни одного конденсатора.
Немного про УМ : ланзарнёй здесь и пахнет:), он безООСный(!), решение не часто встречающееся в промаппаратуре, диффкаскад собран на сдвоенном тошибовском 389ом полевике, часто применяемым всякими онкиями, денонами, тиками в домашке в "золотую эру" :) в весьма неговённых аппаратах, ВК - спаралленные неплохие санкены(замена на он-семи, с подбором беты разумеется)

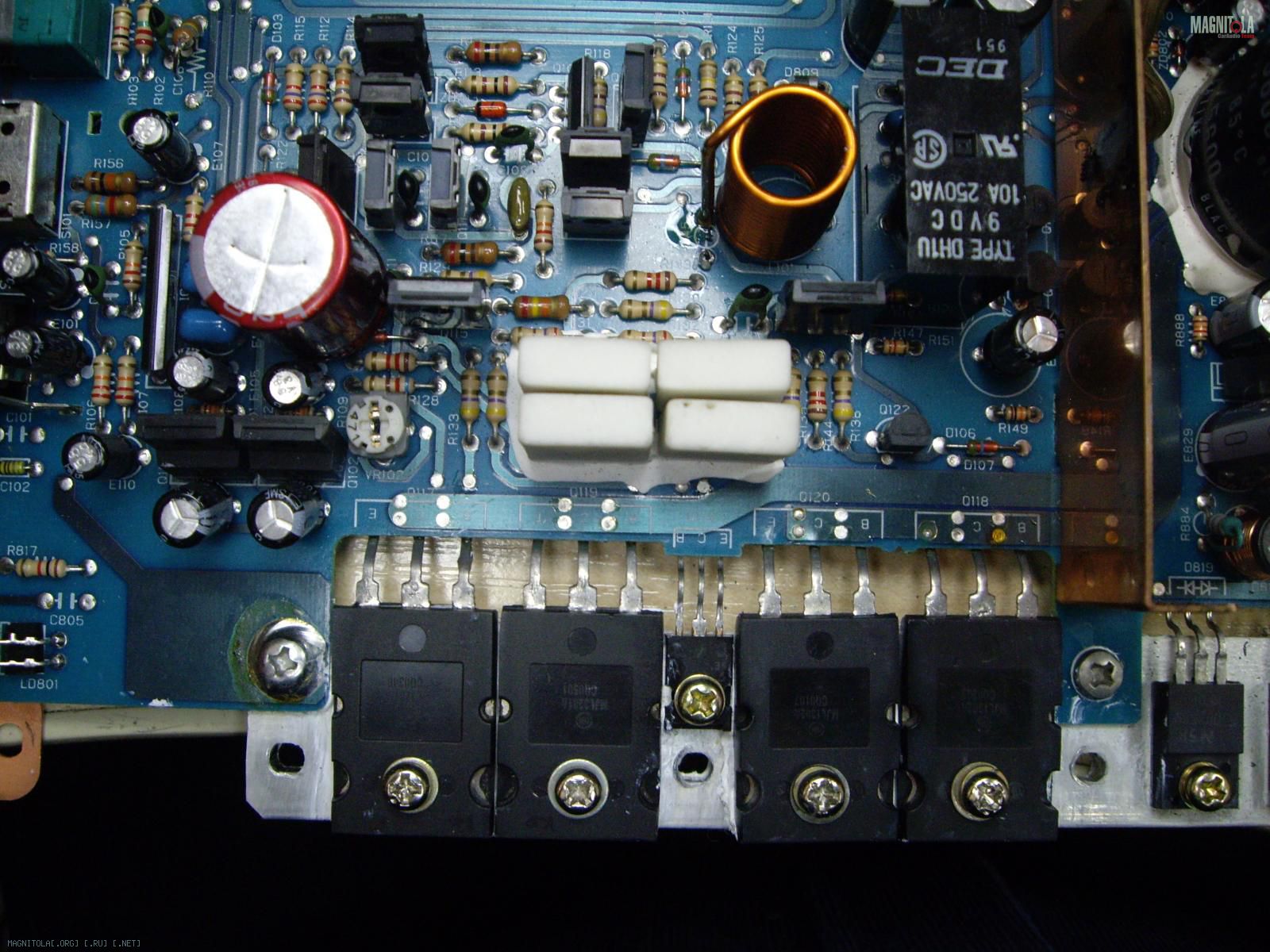

Вложение 446876 мощщу будем давить :laugh2:, их драйверы тоже в замену. Катуху-фильтр на выходе посолиднее разумеется(видно на фото). С УМ пожалуй всё, может ещё поиграюсь с электролитами в питании.
Защита АС, задержка сделана на реле(привет из домашки) и транзисторах(упц1237 чем-то не устраивала? или её ещё не было :) ), олдскул всё-таки :)
Имеем: Питание +-45В на УТ, +-51В(стаб) на УН, на выходе несколько миливольт(независящих от температуры) никакой срани и подвозбудов ни в каких режимах, ток покоя прекрасно и плавно регулируется, окончательно выведу уже в корпусе.
