Может 100 ом в затворах много? смотрю в других схемах от 23 до 47 ом стоит.
Форум автозвука и установки музыки в автомобиль
Репутация: 16709
Может 100 ом в затворах много? смотрю в других схемах от 23 до 47 ом стоит.
Репутация: 16709 Замечание правильное, я просто не знаю, существует ли еще какая реализация стабилизации акромя как с оптроном (берется напруга со вторички, потом на оптрон, и далее на ТЛ)
---------- Сообщение добавлено 02.10.2013 в 17:49 ----------
Я не могу на этот Кикс RTS 2.60 схему найти. Мож у кого есть?
Репутация: 4051719
нет, это не того уровня усилитель чтоб на опртонной развязке делать ОС для ШИМ.Сообщение от STASUS
переверни плату и посмотри внимательно, найдёшь тоненькую дорожку от кондёра вторички идущую к обвязке 494, это оно и есть
зы: схемы у меня нет, сорри помочь нечем.
Репутация: 43207
Я когда-то ("когда я был маленький...", найдёшь тоненькую дорожку от кондёра вторички идущую к обвязке 494, это оно и есть
.) пытался применить подобное решение, вроде работает, но 7294 с этой стабилизацией почему-то отказалась работать(выдавала какую-то мерзость), пришлось забить, не разбираясь
Репутация: 4051719 верно, "резать к чёртовой матери не дожидаясь перетанита" (с)Я когда-то ("когда я был маленький..."

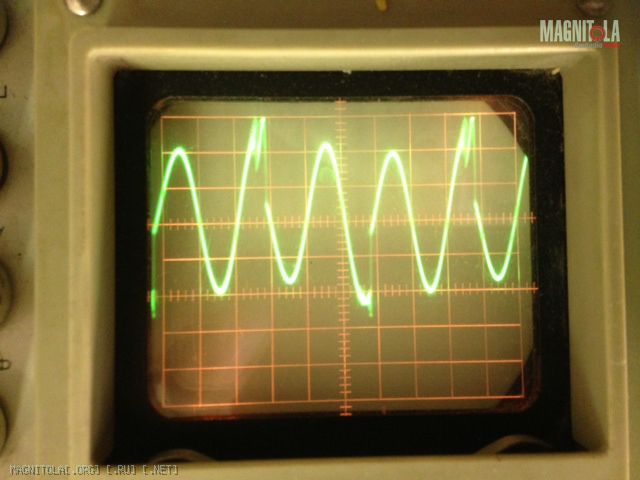

Репутация: 43207 В альпе(несколько страниц назад фотки) последствия ШИМ-стаба(грамотно реализованного) на выходе усилителя - помеха, удвоенная частота ПН, по амплитуде понижается в 10 раз просто отключением ШИМ-стабилизации, никакими другими ухищрениями её победить не удалось. Но думаю ещё дроссель-бутерброд попробовать(никакой инфы про него нет, буду пробовать практически) интереса ради, шим-стаба всё равно не будет.верно, "резать к чёртовой матери не дожидаясь перетанита" (с)
Репутация: 16709 FFZ
Я тогда че-то не вкурил, эта схема работы получается такая: пока бортовое напряжение не превышает 12,0 вольт, все работает нормально и выходное напряжение на вторичке не превысит некоторую (у меня конкретно +/-35 вольт) величину. Если больше 12 вольт, то ползет бяка на ключи, напруга во вторичке больше этой величины неподнимется.
Если это так, то производитель не ошибся ли с величиной первичного напряжения (ровно 12 вольт), может поболее надо было бы сделать, ну скажем, 13,5 вольт?
Репутация: 4051719 да, это решение производителя кривое, ошибся с коэф. величины ОС, величиной вторички, ну можно и по другому, но не суть....
удали этот аля ШИМ и не забивай себе голову....... будет только чище питание.
---------- Сообщение добавлено 02.10.2013 в 18:15 ----------
пост 350
Репутация: 1294044
+1000.,
---------- Сообщение добавлено 02.10.2013 в 21:59 ----------
Эту идею я в посте№324 указал,уж не обессудьте ....,

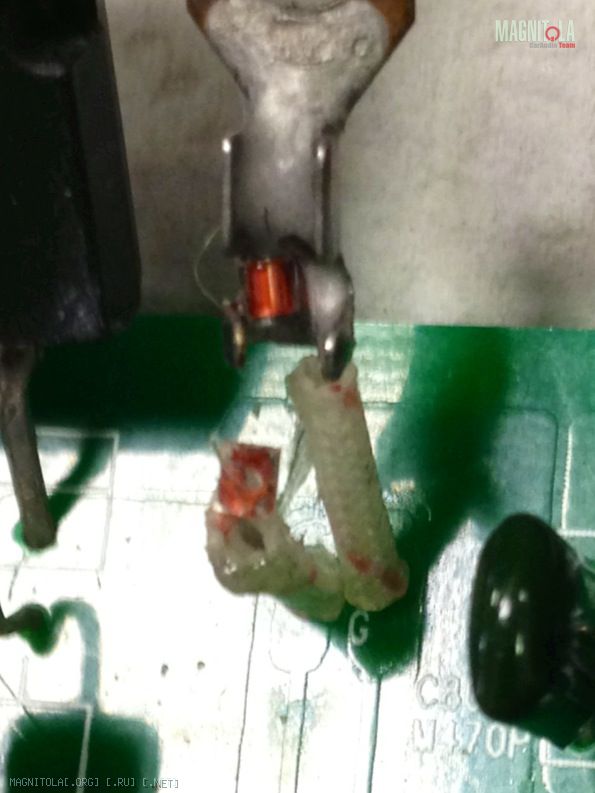

Репутация: 16709 Федор спасибо! От + вторички идет через резистор цепь на 16 ногу ТЛки - это по даташиту вход усилителя ошибки.
Оно?!
Че с ним делать? Отрезаем?
