Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

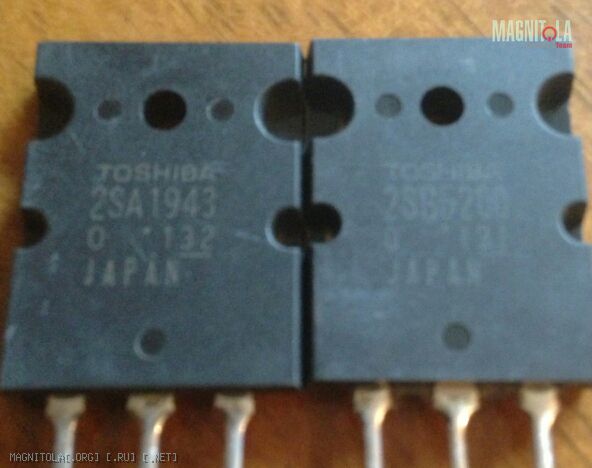

в этом случае усть проще считать с "хвоста": зная максимальную амплитуду тока выходников, расчитываешь ток драйвера, и смотришь - укладывается ли это в его ОБР. из тех, что подходят по Uceo/Ic/hfe/Pd ну и выбираешь те, что нра
если лень считать - бери с запасом, MJE15034/5 например
47 на 100 поменять точно стоит

Вот такая фигня на стоках при входном напряжении 12,0 вольта. Ключи холодные.


А вот при 12,1 и выше такие вот косяки. И ключи чуть тепленькие.


Куда рыть??????

Сообщение от STASUS

Куда рыть??????

проверить что на выходах 494 и что на затворах.
а так, Абент, задал правильный вопрос на счёт ШИМ стабилизации.

Стабилизации точно нет, все почти стандартно (сам усь Кикс RTS 2.60) Дрочелы собраны на одном тразисторе. В затворах стоит 100 ом
На выходе ТЛ при входном 12,0 все нормально


Увеличивая входное напряжение свыше 12 вольт получаем на выходе ТЛ вот такую картинку. На затворах повторение с большей амплитудой.



И еще, увидел, что кривые китайские рученки поломали температурный датчик - как на картинке. Как он может называться? Подписан TH 100k (терморезистор?) на вид как стеклянный диод. Из за него не может быть срыв генерации при повышении входного напряжения?

Други! А как разобраться, есть ли ШИМ стабилизация? Вот обратной связи точно нет (которая оптронная)

Занятно ты выступаешь

Сообщение от STASUS

Стабилизации точно нет, все почти стандартно (сам усь Кикс RTS 2.60)

а затем

Сообщение от STASUS

Други! А как разобраться, есть ли ШИМ стабилизация?

т.е. сначала точно есть, но потом оказывается что и не знаем что искать то

В этом усилителе есть ШИМ!!!

Попробывал - поднимаю с 11 до 12 вольт - выходное поднимается с 32 до 35, на выходах TL - меандр, поднимая далее от 12 до 14,5 вольт - пропадает меандр, и наппруга на вторичке не растет - 35 вольт, ну может на 0,2-0,3 вольта поднимается.

стабилизации нет, дальше напруга не растет, т.к. ключи kyёвничают
