Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Я не догнал - размах PP - 9,11в, щуп 1:10, получается 45в. амплитуда, соответственно 32 действующего?
Или я не туда смотрю?
Альп этот 4х канальный или 2х канальный с двойкой выходной.
Нагрузка какая?

Сообщение от STASUS

Я не догнал - размах PP - 9,11в, щуп 1:10, получается 45в. амплитуда, соответственно 32 действующего?

Так.

Нагрузка какая?

На фото никакой, пишу ведь "открытый выход".

Альп этот 4х канальный или 2х канальный с двойкой выходной.

2ух-канальный. Дуал-моно, ему 18 лет.

Считаю, что заслуживающий внимания, купил его "по интернету", с одним неисправным каналом, о чём разумеется продавец деликатно умолчал (плёвая неисправность - межвитковое), но самое главное - некопанный! Нетронутый верной рукой радиогубителя, и первым ломастером буду я Усилитель для соего возраста в прекрасном косметическом и техническом состоянии, произведён "маде ин жапань". Меднёные элементы шасси(а-ля топ-домашка из 90ых), входы с одной стороны, питалово и выходы с другой, между БП и УМами экранирующая медная(о боже ) перегородка.

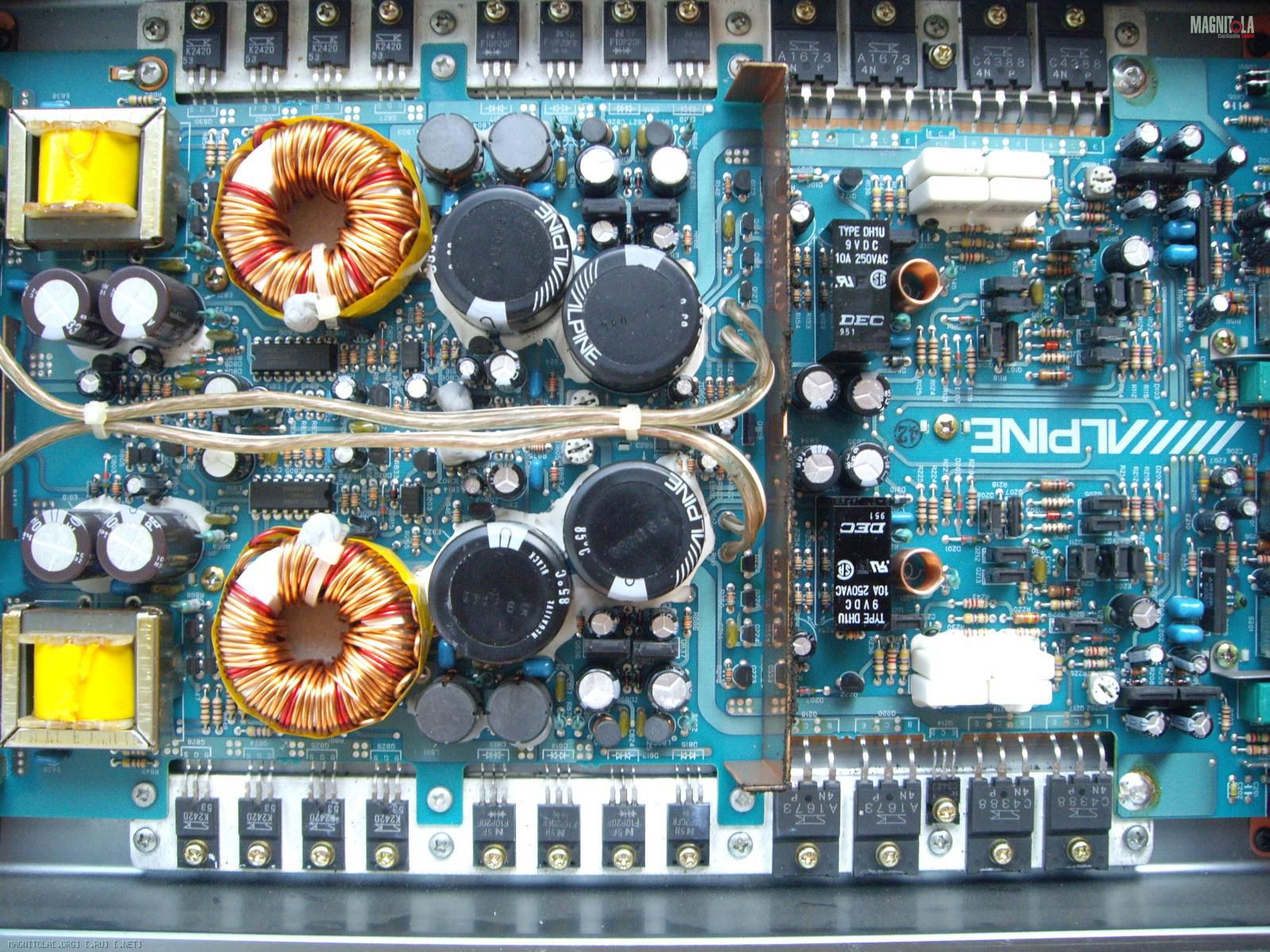

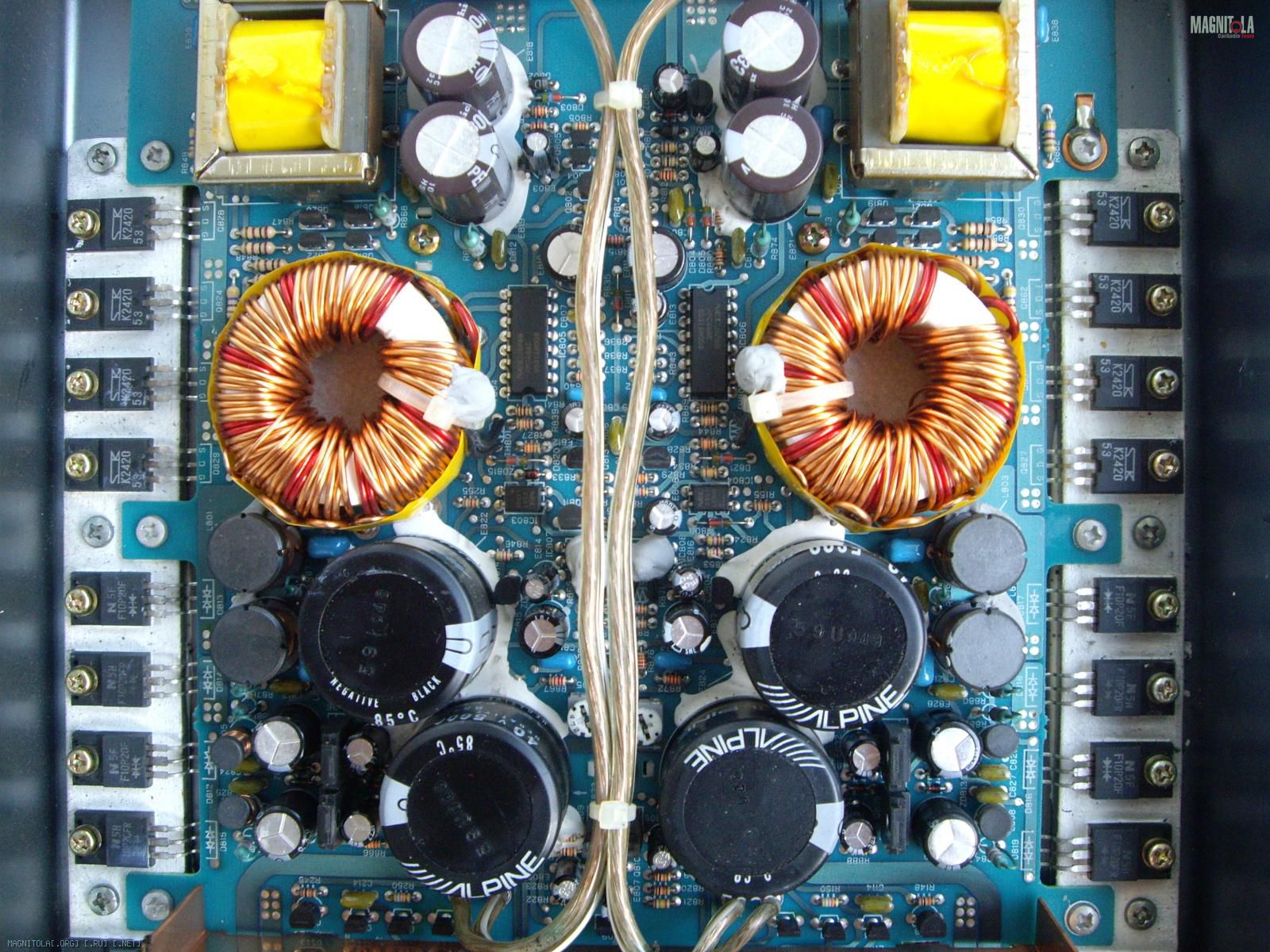

ПН полностью индивидуальный для каждого канала, даже каждый собственную 494ую имеет(хотя частото-задающие цепочки единые), похоже это для того, что ПНы имеют ШИМ-стабилизацию (регулируемую(!) ). Также контролируется температура каждого трансформатора , УН(+45,-45В) и УТ(+38, -38В) запитаны отдельно, на выходе мостов дроссели(чтоб кондёрам полегче жилось), не смотря на ШИМ-стабилизацию УН имеет ещё параметрический стабилизатор. Все конденсаторы-электролиты Ниппон-чемикон(только по +12 ничикон), насованные не от балды, а соответствующие серии в своих местах, в очередной раз убедился, что почти 20летний возраст абсолютно не помеха для дальнейшей эксплуатации электролитов, параметры полностью в пределах.
Усилитель очень удобен в "копке", плата - добротное стекло, выдерживающее хоть 20и-кратную перепайку без всяких отслоений дорожек, транзисторы расположены на алюминиевой пластине(которая впоследствии крепится к корпусу) и при обкатках и настройке нет нужды колхозить временные радиаторы, мосфеты и транзисторы ВК припаяны "внахлёст", что тоже очень удобно при перемонтаже, каждый транзистор имеет индивидуальное винтовое крепление на радиатор, а не планочки, защипочки, всё солидно.
Усилитель на входе не имеет фильтров, бустов, имеет раздельные гейны, переключатели моно-стерео, для этих режимов сделаны инверторы-сумматоры на дурацких сдвоенных операх в сиповском корпусе, гадящие звук неимоверно(да и на осцилографе ужастики), разумеется всё это хозяйство отключил, плюс к этому теперь в тракте звука ни одного конденсатора.

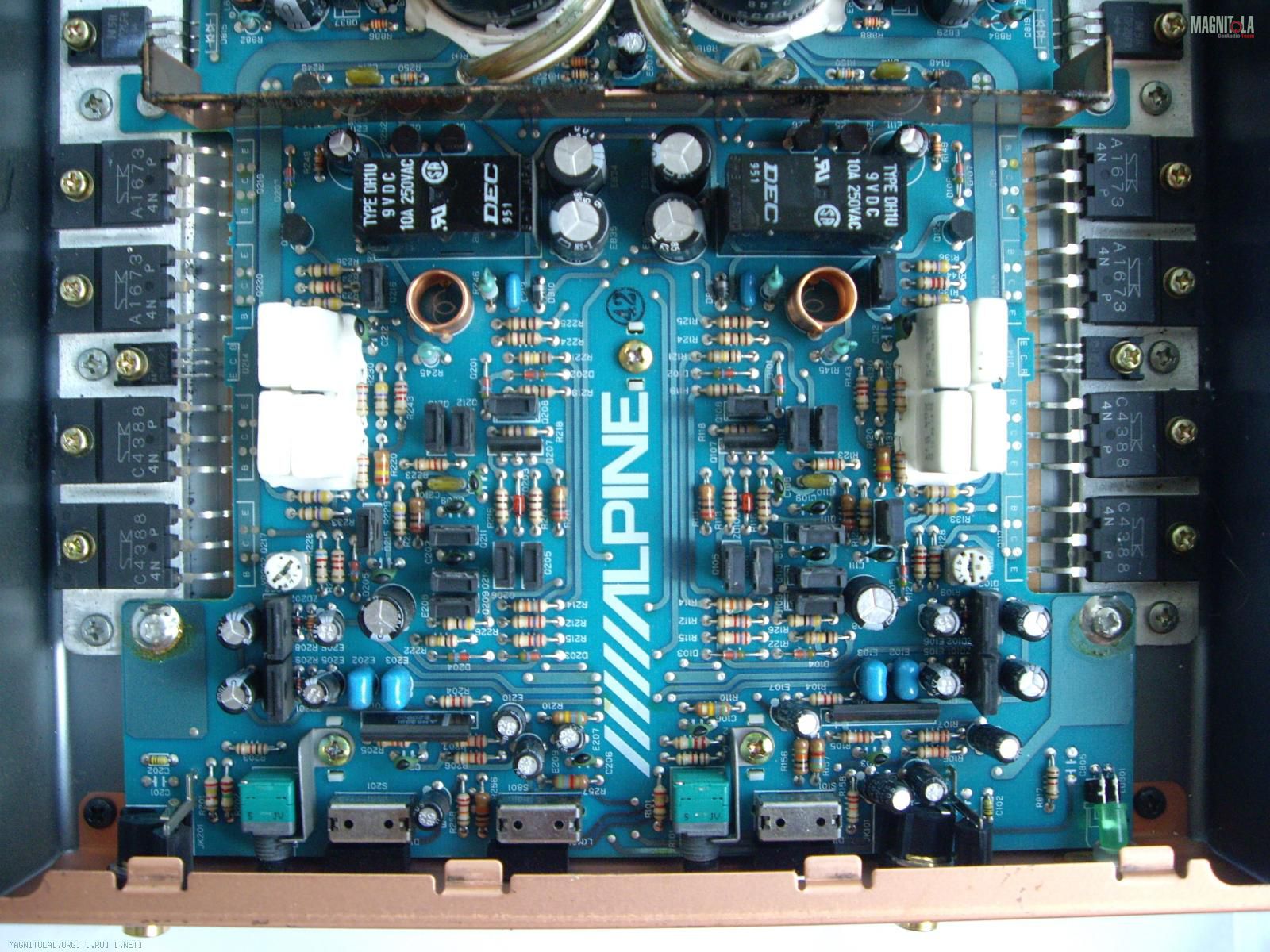

Немного про УМ : ланзарнёй здесь и пахнет, он безООСный(!), решение не часто встречающееся в промаппаратуре, диффкаскад собран на сдвоенном тошибовском 389ом полевике, часто применяемым всякими онкиями, денонами, тиками в домашке в "золотую эру" в весьма неговённых аппаратах, ВК - спаралленные неплохие санкены(замена на он-семи, с подбором беты разумеется)

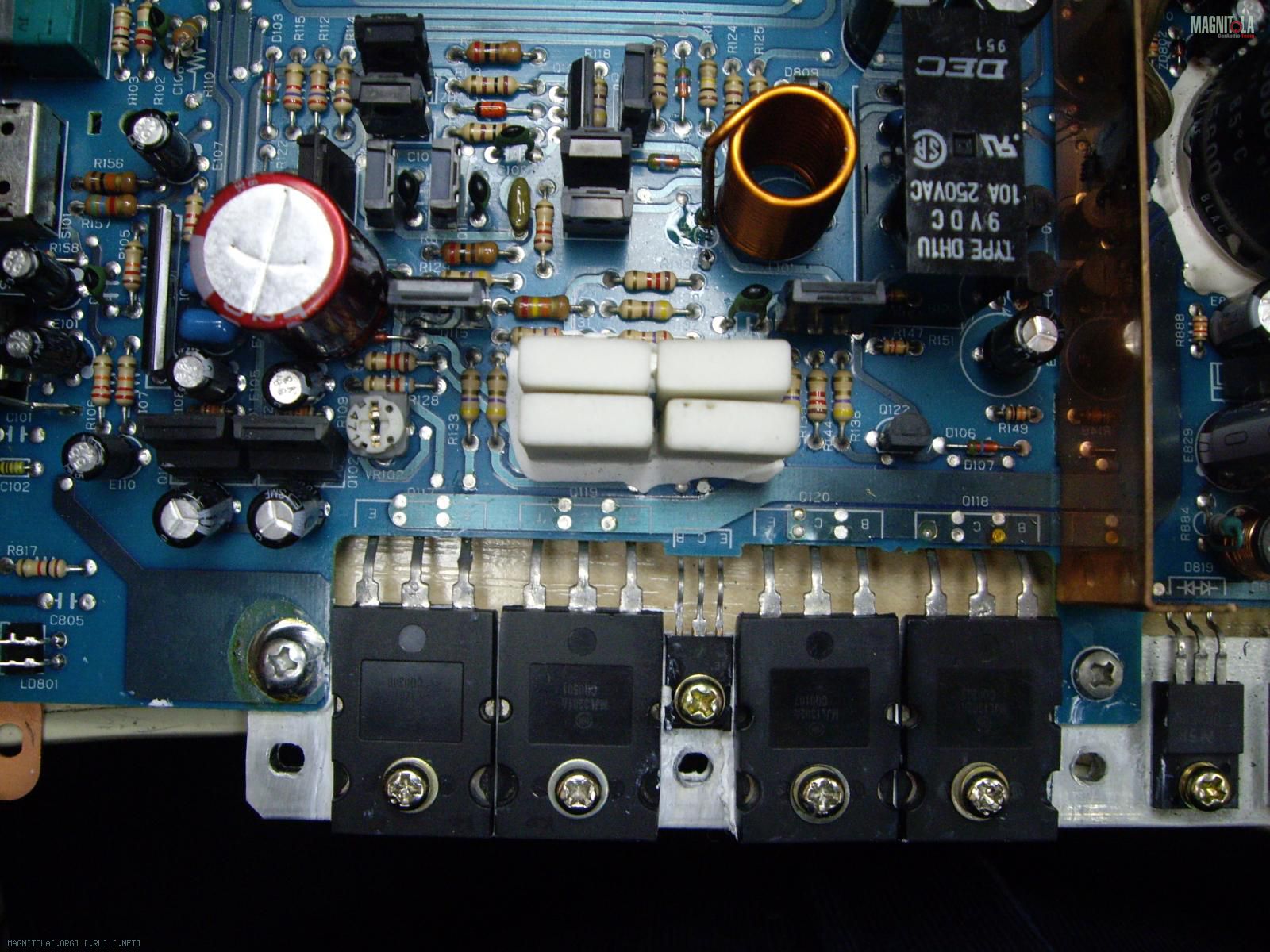

мощщу будем давить , их драйверы тоже в замену. Катуху-фильтр на выходе посолиднее разумеется(видно на фото). С УМ пожалуй всё, может ещё поиграюсь с электролитами в питании.
Защита АС, задержка сделана на реле(привет из домашки) и транзисторах(упц1237 чем-то не устраивала? или её ещё не было ), олдскул всё-таки
Имеем: Питание +-45В на УТ, +-51В(стаб) на УН, на выходе несколько миливольт(независящих от температуры) никакой срани и подвозбудов ни в каких режимах, ток покоя прекрасно и плавно регулируется, окончательно выведу уже в корпусе.
