Помогите правильно собрать акустику

**niknepok_jr** · 23.06.2015 00:34

Сообщение от DRAM_KEEPITOK

ремоут. Тяну от магнитолы до багажника кабель от ремоут, там подключаю к реле (оно от птф кстати). + на реле беру с + от распределителя, - кидаю на массу, от реле объединяю два провода в один контакт и пускаю на два усилка. всё верно? грубая схема

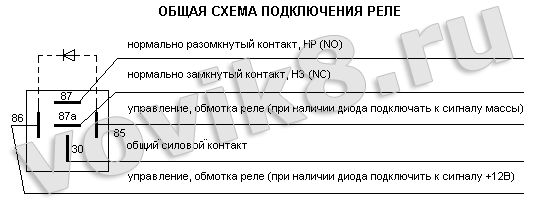

За магнитолой поставь реле на нем подписаны контакты.

Нажмите на изображение для увеличения
Название: 13.gif
Просмотров: 327
Размер: 16.7 Кб
ID: 801748

85 - на массу, 86 - на ремоут, 87 - тяни назад до усилителей, 30 - на постоянный плюс через предохранитель. Между 85 и 86 диод (гасить самоиндукцию)- полоской к плюсу.

Сообщение от DRAM_KEEPITOK

масса. Этот контакт подойдет для минуса на массу?

Массу желательно зачистить от краски и смазать защитной смазкой.

Сообщение от DRAM_KEEPITOK

куда мне деть старый провод +

Отрезать, заизилировать и пристяжить или примотать к косе.

**DRAM_KEEPITOK** · 23.06.2015 10:01

niknepok_jr, спасибо за ответ

Сообщение от niknepok_jr

Между 85 и 86 диод (гасить самоиндукцию)- полоской к плюсу.

что ещё за диод и с чем его едят?я вроде новичок, тыкните пальцем.

предохранитель, исходя из поста, так понимаю на 5А?

Сообщение от niknepok_jr

Массу желательно зачистить от краски и смазать защитной смазкой.

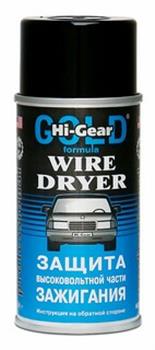

Для этого купил средство

Нажмите на изображение для увеличения
Название: HI-GEAR_HG5507.jpeg
Просмотров: 170
Размер: 10.5 Кб
ID: 801846

Сообщение от niknepok_jr

Отрезать, заизилировать и пристяжить или примотать к косе.

Ну,это не проблема

**niknepok_jr** · 23.06.2015 10:03

Сообщение от DRAM_KEEPITOK

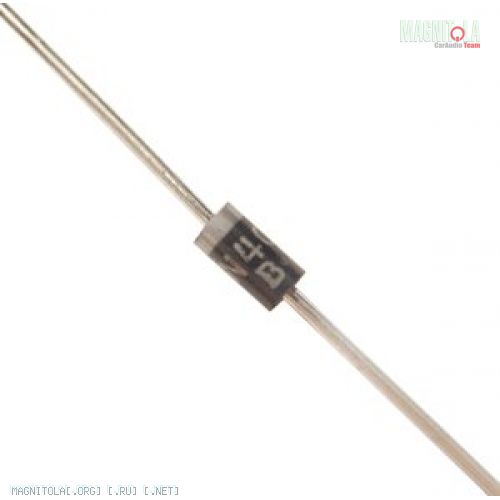

что ещё за диод

Нажмите на изображение для увеличения
Название: 1n4007-500x500.jpg
Просмотров: 0
Размер: 64.2 Кб
ID: 801870

**DRAM_KEEPITOK** · 23.06.2015 10:07

Сообщение от niknepok_jr

Что такое диод, я понимаю. Хотел уточнить по характеристикам и способу установки на реле.

**DRAM_KEEPITOK** · 23.06.2015 10:10

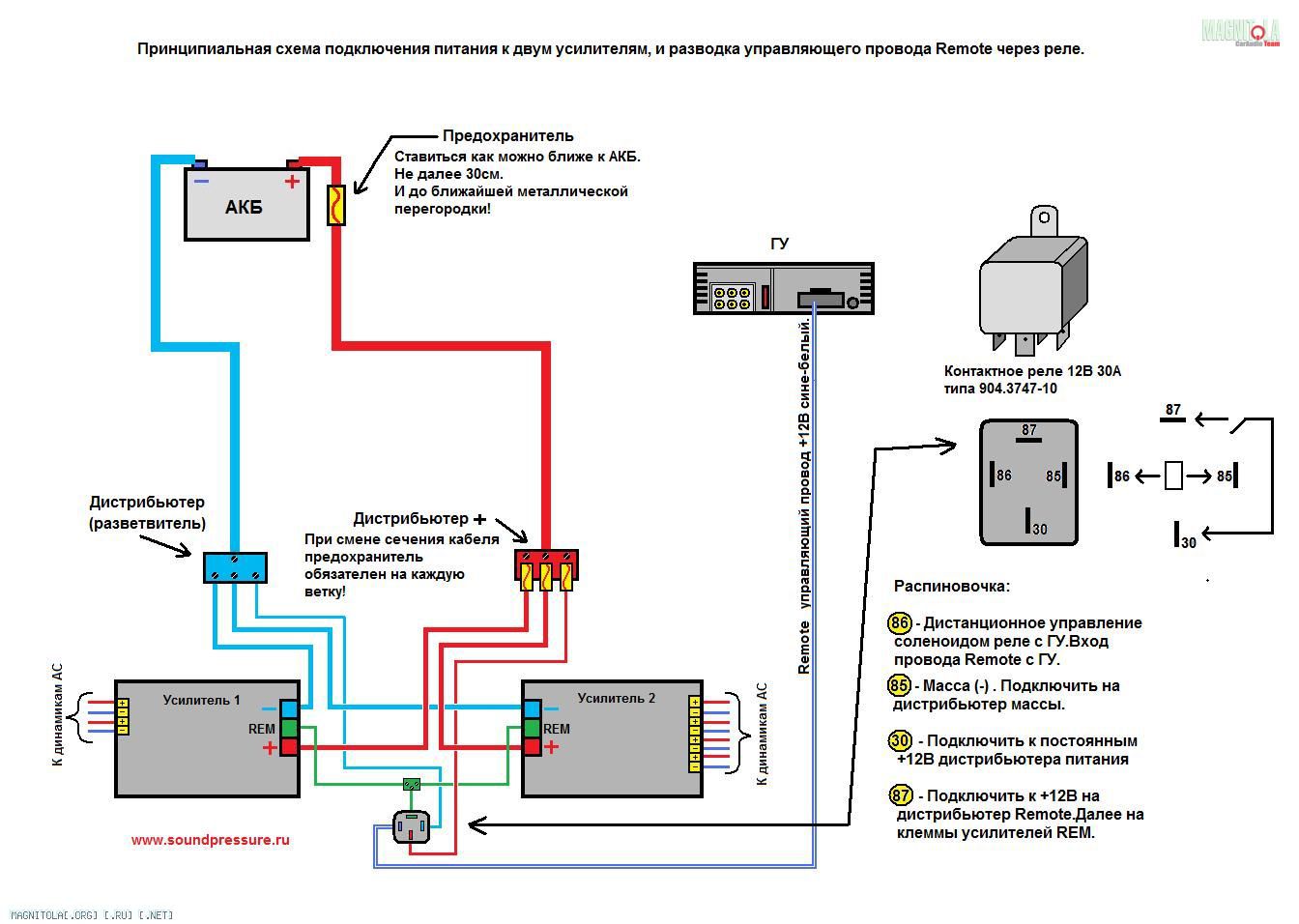

Схему подключения remout огласил исходя из этой схемы

Нажмите на изображение для увеличения
Название: 1.jpg
Просмотров: 0
Размер: 138.4 Кб
ID: 801874

**niknepok_jr** · 23.06.2015 10:29

Сообщение от DRAM_KEEPITOK

Схему подключения remout огласил исходя из этой схемы

так верно.

**DRAM_KEEPITOK** · 23.06.2015 10:45

Т.е. если я вас правильно понял, покупаю какой-то диод и впаиваю его между контактами на реле массы 85 и контактом входного сигнала rem идущего от магнитолы 86. На диодах, как я посмотрел по картинкам в гугле, есть полоса с одной стороны, как и написал gena60. Значит впаять белой полосой к контакту 86. Оно? Что за диод то кстати? какие характеристики нужны?

**niknepok_jr** · 23.06.2015 10:47

Сообщение от DRAM_KEEPITOK

Т.е. если я вас правильно понял, покупаю какой-то диод и впаиваю его между контактами на реле массы 85 и контактом входного сигнала rem идущего от магнитолы 86. На диодах, как я посмотрел по картинкам в гугле, есть полоса с одной стороны, как и написал gena60. Значит впаять белой полосой к контакту 86. Оно?

Да, все верно.
