Подключается параллельно обмотке реле,анодом на минус.Если проще,то белая полосочка на +(в данном случае ремот от ГУ).,Сообщение от DRAM_KEEPITOK
Форум автозвука и установки музыки в автомобиль
Репутация: 1294044
Подключается параллельно обмотке реле,анодом на минус.Если проще,то белая полосочка на +(в данном случае ремот от ГУ).,
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 3639
Т.е. если я вас правильно понял, покупаю какой-то диод и впаиваю его между контактами на реле массы 85 и контактом входного сигнала rem идущего от магнитолы 86. На диодах, как я посмотрел по картинкам в гугле, есть полоса с одной стороны, как и написал gena60. Значит впаять белой полосой к контакту 86. Оно? Что за диод то кстати? какие характеристики нужны?
Репутация: 3889 Да, все верно.
Репутация: 3639 1n4001 такой диод подойдёт?
Репутация: 3889 Подойдет

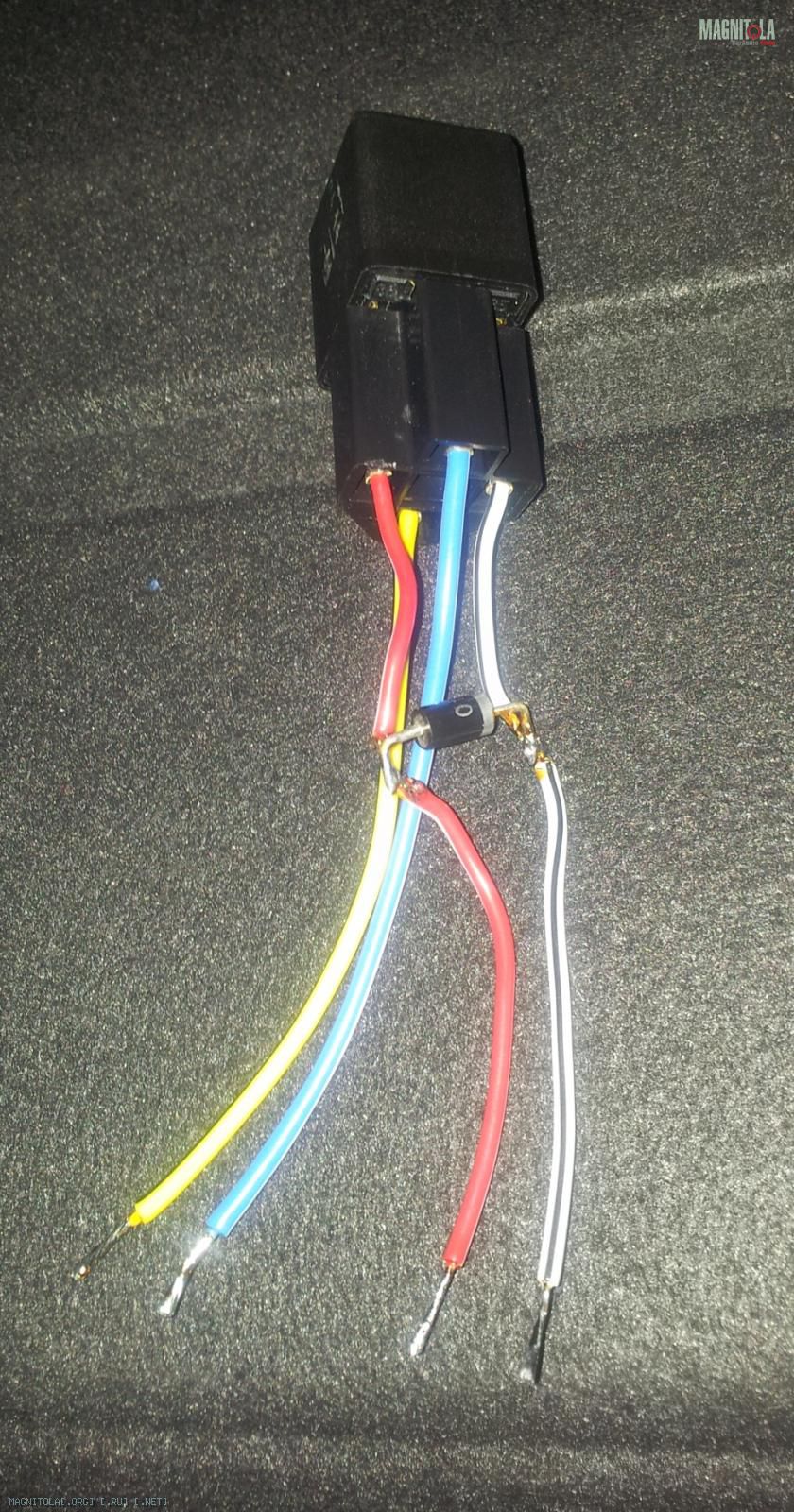

Репутация: 3639 Благодарю за помощь. Впаять могу следующим образом?фото с нета, интересует допустимость самого соединения/
И всё-таки не хочется добавлять за магнитолу болтающуюся релюху и дополнительные провода к ней. Аккуратнее всё-же, считаю, будет, если реле кину в багажнике. Там и подключить её будет проще, поскольку рядом будет дистрибьютор питания плюсовой.
Репутация: 1294044 У ГУ не стоит рассматривать место установки,а возле усилителей в самый раз будет.Добавлю,что реле не имеет полярности,обратить внимание на диод,который указан на фото-в данном случае на белый провод с полосой нужно подключить ремот,а на красный минус(все можно взять с клемм питания или с дистрибьюторов-это зависит от конфигурации питания в машине).,
Репутация: 3639 Фото привел лишь к примеру впаивания диода к проводам. Сам диод и провода не рассматривал. Спасибо за помощь
Репутация: 3889 Не соглашусь, некоторые реле hella имеют полярность, т.к. Внутри есть диод )
Репутация: 1294044 Можно не соглашаться,тестер будет в подмогу для прозвонки, на крайний случай.Но я не думаю,что автор темы не будет искать сверх навороченные бренды,а тем более те реле,которые код запоминают(это уже к сигнализации ближе будет)для простой реализации своего трабла.,
