Дела гаражные, или наводим порядок в гараже.

Сообщение от fox proteus

К кулеру ОБЯЗАТЕЛЬНО нужен сортир. И поверьте, я не шучу

это же не многоэтажка! гараж по закону приравнян к деревенскому дому-так что можно и с "крылечка")
ТУ ТС- я посчитал сколько раз ты съездил в Леруу- вышла сумма на которую можно на несколько лет снять ангар на ВДНХ)
если серьёзно то ТСу зачет-продумано,скурпулезно,пендитно,аккуратно

24 августа 2014 г.


Сегодня продолжил заниматься сверлильным станком.
Дополнительно подчистил там, где в прошлый раз упустил и заклеил шильды и места, где не должно быть покрашено.
Затем тщательно обработал все поверхности ацетоном, чтобы убрать масла, грязь, жир и прочее.



Для мелких деталей, я купил в Ашане набор кисточек для детского творчества, так сказать.
Собственно, кисти покупались для окрашивания держателей, но и для станка они очень пригодились.
Как видно из фото, в упаковке одна ручка и несколько сменных насадок. Это очень удобно.
Цена такого набора 128 рублей.



Удалось оттереть и начистить до блеска некоторые стальные детали.





Пока в раздумьях, как оформить переднюю панель, за которой находится вся электрика станка.
Панелью займусь, когда переделаю все внутренности для работы в сети 220В.



И пока не добрался до ручки фиксации натяжения приводного ремня.



Вот так станочек выглядит после покраски эмалью в два слоя.




Завтра поеду за ещё одной штучкой и начинкой для переделки сверлильного станка в 220В.
Продолжение будет.

26 августа 2014 г.


Странный день. Но приятный.
Начну с дня вчерашнего. Он прошёл в разъездах.
Пришла пора и я поехал на Митинский рынок за всякой фигнёй к сверлильному станку.
Там был куплен пускатель, светодиодная лампа и блок питания к ней для подсветки рабочей зоны, три пусковых конденсатора на 25, 30 и 40 мкф /400В.,
контрольная лампочка (светодиодная синяя), два предохранителя по 10А и держатели для них.



Затем мотнулся в Леруа. Там купил мелочёвку и два светильника. Над столом, где будут станки, всё-таки темновато.
А предстояло переделать сверлильный станок для работы от 220В.


Сегодня, перед гаражом решил заскочить на рынок. Нужно было кое-что купить из мелочи.
Приехал в гараж и первым делом решил смонтировать светильники. Светильники с лампами 2Х36 ВТ.
Всё вместе по 360 рублей за штуку.



Подвесил паралельно другому светильнику, который, кстати, снова не работает.



Вооот! Теперь другое дело! Можно работать. Очень светло (камера не передаёт яркости).




Тут меня прерывает звонок на телефон. И вот какая история получилась.


Вчера я решил купить шлифовальный станок. Нашёл самую низкую цену только в одном магазине.
Как ни странно - викимарк. Но Викимарк не имеет складов и прочего. Насколько я понял, они в роли агрегатора.
Имеют договорённости с разными поставщиками. Так вот, на викимарке станок стоил 5487 рублей.
При этом была ссылка, что товар у продавца "Сотмаркет". Перешёл на страничку станка в "Сотмаркете", а там он стоит 7120 рублей.
Непоняточка. Ладно, звоню в Викимарт и спрашиваю как так. Мне сказали, что цена будет такая, как у них, а не у Сотмаркета.
Прям по телефону и заказал станок. Оператор стала уточнять на счёт доставки и сказала, что станок тяжёлый (25 кг) и мне придётся его самому забирать.
Что меня более, чем устраивало. В общем, сегодня я должен был его забрать.


Утром приходит СМС от Сотмаркета, мол, ваш заказ отправлен транспортной компанией и можно будет забрать его из пункта самовывоза с 27 по 29 августа.
Хм, а как же сегодня? Ладно, решил подождать. Однако мне позвонили. Звонок был из Викимарта. Автоинформатор сообщил, что я могу забрать свой заказ.
Соединился с оператором и уточнил, поскольку получил от Сотмаркета другую информацию. Смотрю, а от Сотмаркета вторая СМС пришла, что можно забрать заказ.


Быстренько мотнулся домой за деньгами и на Белорусскую. Приезжаю, мне выносят мой станок.
Менеджер говорит, что с меня (внимание) 4927 рублей! Я даю пятёрку и недоумеваю, вроде бы должен был заплатить 5487 рублей!
Спрашиваю менеджера, мол, Вы уверены, что такая сумма, а не 5487? Он отвечает, что написано, то и сказал.
Короче, я заплатил за станок 4927 рублей! Во как, на 2200 рублей дешевле розницы! Всегда бы так!


Успел обернуться за час. По пути снова заехал на строительный рынок (за крепёжной планкой для пускателя ABB).
Заодно поменял очередной сгоревший балласт и купил две 36Вт лампы дневного света. Нужно же реанимировать проклятый светильник.
В общем, знакомьтесь, шлифовальный станок ЗУБР ЗШС-500!



Вскрываю коробочку.



Под подставкой дополнительные детальки.



Долой верхний пенопласт. Вот он!



Какой красавец. Двигатель 500 Вт, 5 лет гарантии, есть стол у круглого шлифлиста, шлифовальный круг на "липучке",
в отличии от многочисленных аналогов, которые меньше по мощности и круг приклеивается. На клей! Липучка - гораздо удобней!



Разумеется, не удержался, чтобы не попробовать станок в работе.
Вау! Грызёт шо дурной (стоят шкурки Р80)! Очень много опилок. На ленте и кругу отдельные выпуски для подключения пылесоса.
Более подробный обзор будет позже (сниму видео, а то информации по нему нет совсем, кроме двух рекламных роликов).



Жить он будет здесь.




Покупкой пока очень доволен!
Теперь процесс доводки деталей упрощается в разы (обычно я подгонял болгаркой с наждачным кругом на липучке, но при оборотах в 11000, дерево горит, а от круга летят ошмётки).
Но вернёмся к станку. Всё подготовил к демонтажу внутренностей и переделке. Кстати, третий светильник теперь тоже работает.



Первым делом перекинул перемычки на двигателе и подключил обмотки треугольником.
Заодно прозвонил провода и наметил их (с каких обмоток идут к схеме).



Полностью разобрал внутренности, включая переднюю пластину.



Вот так пластина выглядела после демонтажа.



А вот так после того, как я с ней поработал. Заодно почистил тумблер, выключатели. Шильдик вообще как новый стал (рядом с отвёрткой лежит).



Некоторое время ушло на обдумывание размещения новых потрохов на монтажной пластине.
Хотел через деревянные проставки делать, потом плюнул и воспользовался теми отверстиями, которые уже были.




А тут уже и время подошло. Пора собираться домой.
Продолжение будет...

---------- Сообщение добавлено 27.08.2014 в 23:38 ----------

27 августа 2014 г.


Снова день купли-продажи.
Заехал Дмитриус. Аккурат, когда я закончил делать заказ в Ситилинке.
Поехали с ним в Ситилинк за заказом. Потом заскочили в Леруа и в Ашан (ему нужно было).
Приехали в гараж. Новый житель гаража - пылесос Интерскол ПУ-20/1000.



Бытовой пылесос хорошо. Докупить к нему промежуточный циклонный фильтр и будет ещё лучше.
Однако, в нём нет дистанционного включения пылесоса при включении инструмента.
Вентилирование решений подобного функционала показало, что сия затея чуть-чуть дешевле, чем купить строительный пылесос.
Небольшое исследование привело к Интерскол ПУ-20/1000. Фишка его в том, что собирают его на заводе в Германии, там же, где делают пылесосы Starmix.
На Интерсколе так и написано "Сделано в Германии". Ёмкость бака - 20 литров. Для моих нужд более, чем достаточно. Специально искал маленький строительный пылесос с розеткой для инструмента.


Распаковываем коробочку.



Пылесос собран очень добротно. Нигде ничего не болтается, не шатается, не подсасывает воздух.
Розетка для подключения инструмента мощностью до 2.4 кВт присутствует. Шланг 3.2 метра, толстый сетевой кабель отличного качества с литой вилкой.




Этот пылесос будет обслуживать шлифовальный и точильные станки.
Бытовой с циклонным фильтром, ленточную пилу и сверлильный станок (ну, и весь гараж вцелом + салоны автомобилей).
Сравнили его с бытовый Самсунгом в 1600 Вт. У Самсунга сила всасывания чуть больше, но и мощи в 1.6 раза больше.
Думаю, для точил пойдёт. Покупкой доволен.
Цена вопроса в розницу, в среднем от 7 тысяч. Только в одном месте нашёл его за 6800.
В Стилинке у меня была кучка бонусов, которые я использовал. В конце концов, заплатил 5750 рублей, вместо 7180.


Затем продолжил заниматься начинкой сверлильного станка.
Перенёс пускатель на тоже место, где был старый, ибо он занимал много места и не влезал блок питания светодиодной лампы подсветки рабочей зоны.



К концу дня, немного не успел доделать все линии согласно схеме.
Пришлось отъехать из гаража на часок. Завтра закончу и буду пробовать запустить.



Продолжение будет.

28 августа 2014 г.


Однозначно хороший день!
Продолжил монтаж схемы питания станка.
Тут пришёл сосед через 4 гаража, которому я обещал заменить замок в гараже.
Отказываться не могу - обещал ведь. Хотел на следующей неделе заняться заменой, но так случилось, что сделал всё сегодня.
Потратил на эту операцию 2.5 часа. Денег не взял. В знак благодарности, человек подарил мне жменю отличных свёрел из СССР (с завода) из нормальной инструментальной стали Р6М5.


Решил сделать красиво.
Но выгибание проводков в 3Д требует времени и аккуратности.



Ближе к вечеру монтаж был завершён.



Подписал колодки.



Контакты конденсатора взял в термоусадку.



Подключил двигатель, лапочку и вводной кабель.



Ещё раз тщательно сверился со схемой подключения. Всё правильно подключено.
Ну, пробный пуск! РАБОТАЕТ!!! ВСЕ РАБОТАЕТ!


Нашёл пару маленьких винтиков (м2) и гаек и прикрутил шильд на своё место.



Переподключил патрон к лампе подсветки стола и посадил его на место.
Оказывается, там ничего ненужно подтачивать. Патрон выточен ровно под посадочное отверстие.




Собрал панель.



Вводное отверстие большое. Чтобы компенсировать болтанку кабеля, нашёл "хвостики" от электроинструментов,
которые я переделал на быстросъёмный кабель. Вот, что значит не выбрасывать ничего, что может пригодится.
Потом подкрашу гайку и будет замечательно.



Почистил фиксатор натяжения ремня.



Осталось привести в порядок эту ручку. Есть идея восстановить резьбу, купить бильярдный шар (около 70-100 рублей),
высверлить там углубление и нарезать резьбу. Думаю большой шар будет удобен для руки.



Ниже видео с пуском после сборки.


Всё, осталось купить ремень и станок готов к работе.
А, да, патрон на место забыл поставить. Но это на днях надеюсь сделать.
Следующие четыре дня работаю работу.
Продолжение будет...

Сообщение от sam01

Но выгибание проводков в 3Д требует времени и аккуратности.

Эх (мечтательно), помню был у нас станочек на работе - платы сверлить, регулировался до 15000 оборотов.

01 сентября 2014 г.


Начну со вчерашнего вечера.
Вчерашнее мероприятие закончилось рано.
Вечером решил прокатиться до Леруа. Затарился комплектом отвёрток (покажу завтра - забыл сфоткать) и всякой мелочью.


Сегодня день выдался свободным и решил продолжить работы в гараже.
Придя в гараж, первым делом разрезал купленный вечером за 120 рублей коврик размером 80х50 см на две части.



Протёр от пыли и грязи обувные полочки в шкафчике и постелил половинки.
Так будет гораздо лучше и чище, на мой взгляд.



Затем немного поигрался с конденсаторами в схеме станка.
Остановился на 30 мкф. Но более точно подобрать удастся только под нагрузкой.
Затем нашёл купленный на блошинном рынке за 100 рублей патрон В12.



Почистил его, внутреннюю часть конуса отшлифовал сначала наждачкой #1000, а затем нулёвкой.
Пару ударов резиновым молотком и патрон на своём месте.



Красота. Вот только не хватает ремня. Завтра поеду по автомагазинам искать подходящий ремешок ГРМ.
Ладно. Следующим объектом решил избрать инструментальную панель за станками.
Из оставшегося куска фанеры вырезал панель необходимой конфигурации.



Примерно так это будет выглядеть. Только всё будет выкрашено, включая кирпичную стену.



На предыдущей фотографии можно заметить в левом нижнем углу две белые трубы.
Это купленные накануне вечером каналы для вентиляции.




Я давно заприметил их в Леруа, но ценник был конский: за метровый отрезок 150мм пластика, что-то около 480 рублей.
Жаба душила меня долго. А тут прохожу мимо, смотрю, а цена-то упала до 318 рублей! Сразу взял две!
Предупреждая предложения о том, что можно было взять дешёвую канализационную трубу: господа, канализационная труба больше 120 мм не бывает,
она тяжёлая и с толстыми стенками.


Так вот, пока возился с инструментальной панелью: примерял, выносил на улицу подпилить, снова заносил и примерял - несколько раз спотыкался об эти трубы.
Чтобы не мешались, решил, что нужно их подвесить туда, куда хотел - между двух светильников над станками. Но сначала довести ИП до ума.
И тут, проходя в очередной раз с улицы к столам с куском фанеры, споткнулся о стоящий у входа... багажник.



Предыстория такова. Не так давно, мужики разгребали соседний гараж. Гараж этот, числится в МГСА как рембокс.
Был завален всяким хламом. Когда его вскрыли и начали вывозить всё в скупку металлолома, я тоже зашёл посмотреть и сразу заприметил этот багажник из алюминия.

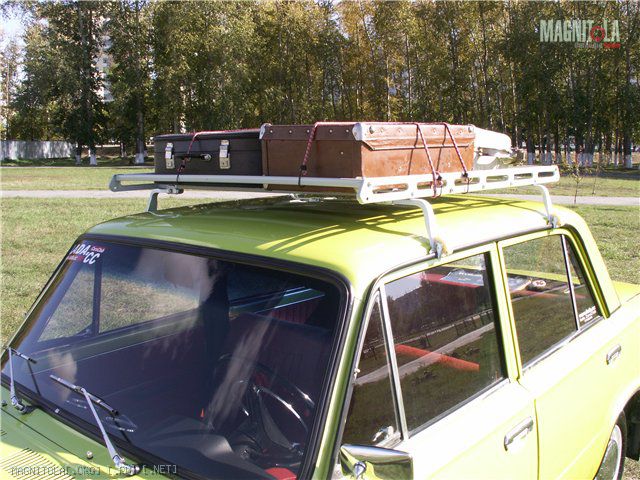

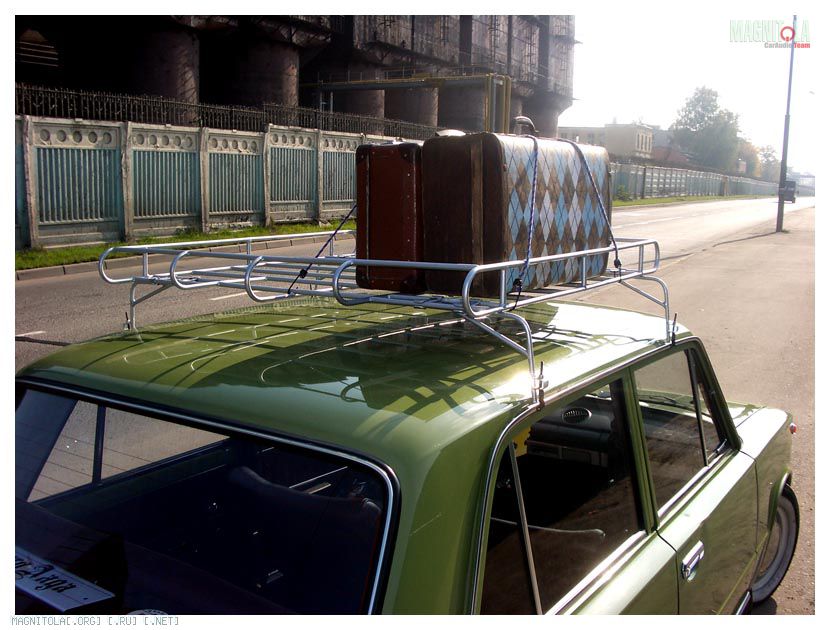

Багажник толи для волги, толи для жигулей - не помню, но сделан в СССР - добротно и крепко. Я его сразу застолбил за собой и забрал (ещё пару кусков оргстекла в добавок).
Зачем он мне понадобился - не знаю. Форма у него интересная, думал присобачить его к стене и можно что-нибудь развешивать на нём на крючках.
Этот багажник и стоял у входа уже несколько дней.


Так вот, спотыкаюсь я об этот багажник с куском фанеры в руках, матерюсь, дохожу до стола, ставлю ИП на место (в очередной раз примеряя) и тут меня словно током прошибло!
Знаете как бывает - щёлк - ИДЕЯ! Смотрю на трубы, смотрю на багажник... Хватаю рулетку и давай бегать от багажника к столу со станками и обратно.
Потом сел на табурет. Парю (всмысле, курю электронную сигарету) и думаю... Ага, срослось.


Тут приезжает Дмитриус. Делюсь идеей с ним. Он сомневается. Но я-то не сомневаюсь, у меня в голове пазл уже сложился в целостную картинку!
Вытаскиваю багажник на улицу. Кладу на столик, в руки дрель с насадкой для шлифовки и вперёд - чистить.
Почистил. Просверлил 4 отверстия.


Нашёл в запасниках четыре хороших закладных для дерева.
Вот так схема будет работать.



Приложили багажник к доскам, я наметил места для сверловки.
Короче, закладные были вкручены в доски в нужных местах.




К сожалению, винт с барашком у меня оказался всего один. Гайки-барашки есть, а винт всего один.



Посему, решил временно закрепить на болты. Завтра заеду в Крепмаркет и докуплю винтов-барашков.
Просто с такими винтами-барашками удобней, можно быстро снять багажник, если нужно залезть на антресоль.



И вот, багажник висит на своём месте!




Но ещё остались светильники. Их тоже нужно подвесить, но теперь уже к багажнику.
Просверил в нужных местах четыре отверстия и нарезал в них резьбу.



Вот теперь точно уже всё! Конструкция готова к эксплуатации.



Думаю, внимательные читатели сразу догадались о предназначении багажника!
Для тех, кто думать не любит (или не хочет) - вот зачем! Туда на хранение ушла термоусадка в пачках,
алюминиевый профиль, обрезки алюминия, и всякие железяки!



При этом, в отличии от пластиковых труб, я вижу что и где лежит! Мне нет нужды рыться в трубе в поисках нужного отрезка железки.




Чуть позже, я доработаю конструкцию - разделю её на три части. Одна часть будет предназначена для термоусадки и пластиковых трубок,
вторая для металла, а третья для обрезков бруса, кусочков фанеры и прочих деревяшек.


После работы, я загрузил пластиковые трубы в машину и отвёз назад в Леруа. И сдал.
Таким образом сэкономил 636 рублей! Кто там говорил о плюшковщине?))
Продолжение будет!
