Grand Vitara 2006 и попытка сделать приличный звук

  1. #2121
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от DядяВова Посмотреть сообщение
    Слипшиеся барабаны в твоем случае (вариант без отстрелов) скорее всего недосведение "горизонтали".
    А может ещё и "вертикали".
    Спасибо за комплимент

    А если серьезно, мы с тобой где-то уже сходились во мнении, что самое важное для сцены - правильная установка правильных компонентов


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #2122
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411705 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3645
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от Flatout Посмотреть сообщение
    Спасибо за комплимент

    А если серьезно, мы с тобой где-то уже сходились во мнении, что самое важное для сцены - правильная установка правильных компонентов
    не не не
    так облажаться я бы не смог...

    Правильная установка важна и для звука (а не только для сцены)

    Пыс. про барабаны - у меня они не слипшиеся но ходят так: "]"


  4. #2123
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от DядяВова Посмотреть сообщение
    барабаны - у меня они не слипшиеся но ходят так: "]"
    У меня, вероятно то же самое, просто динамики разнесены по горизонтали.

    Главная проблема для левых барабанов, по моему мнению, это рандомизация фазы на нескольких кратных частотах (это я так по умному отражение от левого стекла обозвал, там где отстрелы).
    У меня это 630, 1250, 2500 и 5000.
    630 компенсирую таймингом на НЧ. 2500 - таймингом на СЧ. 5000 - таймингом на ВЧ. Локализация ЦО улучшается, а равномерность сцены - наоборот.

    P.S. Короче говоря, если отстрелы не трогать, то левые барабаны разлипаются. И ряд экспертов (местные не равнодушные к музыке товарищи) отдает предпочтение именно такому варианту звучания.


  5. #2124
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411705 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3645
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Всем хой.

    Вот и привезли мне сабиГГ.
    Прикрутил ессно (на 2х болтах ).
    Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1222414.jpg
Просмотров: 0
Размер:	86.2 Кб
ID:	1222416 Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1222412.jpg
Просмотров: 0
Размер:	83.6 Кб
ID:	1222418

    Каждый саб пашет от своего канала усилителя.

    Сделал фришке подрезку RC фильтром 1 порядка (ФНЧ с переменником для регулировке частоты настройки и одновременно как регулятор уровня) для отсечения лишнего - где мелкосаб работает и одновременно как "регулятор уровня" снижая частоту настройки и одновременно "убавляя уровень")


    "Послушал" (в кавычках - потому что отдал стойки на доводку и в рабочем виде остались только басовики, распущенные до 5 кГц) с фильтром и без.

    С RC фильтром лучше - поворот фазы на 90 градусов сделали свое дело - сабики срослись практически в идеал.
    Единственное, что возможно потребуется дополнительно снизить уровень сигнала на "большом" сабе, т.к. при совсем низком суббасе есть оттяжка.


    Моя довольна, можно мутить капитальный вариант полки, с надежным креплением и затыкать все имеющиеся дырки между салоном и багажником.

    Пыс. из первых впечатлений - в системе появился БАС. хотя диффузор "практически не движется", но отключение фришки сразу слышится.


    Дополню. Послушал нарезку 1/3 октавного шума 40-100 гц.
    Покрутил фильтр RC поигрался с порядками среза внизу и частотами.
    Получил на слух уверенную полку да и еще практически без оттяжки.
    Ляпота...


  6. #2125
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411705 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3645
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Продолжение
    Послушал немного связку двух сабов. (С прикрученными старыми стойками сч/вч)

    Покрутил задержки поигрался с фильтром порезки снизу.
    (Опять вернулся к подрезке на 25 гц - ну не катят другие частоты для саба, что для подлокотного что для фришки что для 12" в ЗЯ. Чудеса какието...)

    Пришел к выводу, что при варианте "отсутствия оттяжки", мелкосаб нужно придушивать по уровню (совместная работа с фришкой сильно прибавляет на участке от 50 гц и выше

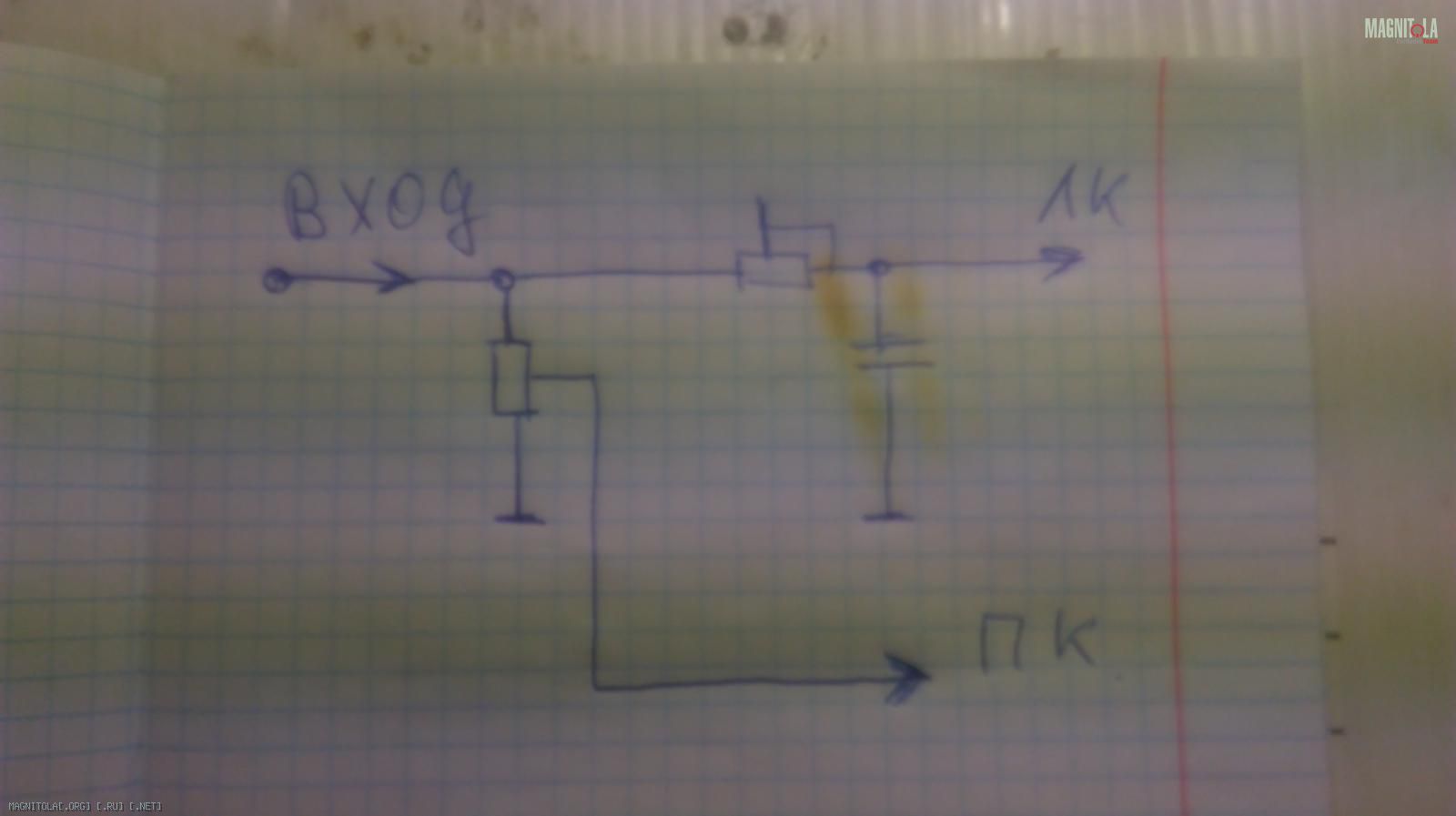

    Из подручных запчастей сделал гомЭрку

    Нажмите на изображение для увеличения
Название: IMAG0018.jpg
Просмотров: 0
Размер:	47.0 Кб
ID:	1222542

    Нажмите на изображение для увеличения
Название: IMAG0016.jpg
Просмотров: 0
Размер:	51.8 Кб
ID:	1222544

    Должно помочь. Сегодня протестирую.
    (муйня какаято вышла в общем то... с этим вариантом крутилки)

    Дополню.
    вот ссыль на онлайн калькулятор RC фильтра (1 порядок)
    Нажмите на изображение для увеличения
Название: 56530-albums3229-Magnitola-Avtozvuk-picture1222854.JPG
Просмотров: 111
Размер:	31.9 Кб
ID:	1222856

    Как оказалось (реально не знал), что фильтры могут и вносят задержку в сигнал...
    Например на картинке - при настройке на 35 гц задержка составляет 4,5 мСек.
    При увеличении настройки частоты среза задержка уменьшается.

    Данный "инструмент" позволяет (при должном везении и упорстве) свести/состыковать нестыкуемое (в моём случае речь о 2х сабах, сидящих на одном канале)

    Прослушка в авто (любимая мною 1/3 октавная нарезка шумов трек с диапазоном 40-100 Гц) показала, что КИЗ от фришного саба (при активированных СЧ/ВЧ + САБ) можно двигать примерно на 1/5 ширины сцены.

    А ещё, пришел к выводу что мелкосаб в связке с фришкой требует подрезки снизу.

    пока всё.


  7. #2126
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411705 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3645
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Не понравилось как ведет себя полка
    (не нравится как открывается половинка полки для доступа в багажник)
    В общем решил сделать нормальную опору/постамент для её размещения в багажнике.
    (заодно дырки в салон "законопатить)

    Передняя часть "опоры"

    Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1223022.jpg
Просмотров: 0
Размер:	164.2 Кб
ID:	1223028 Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1223024.jpg
Просмотров: 0
Размер:	177.6 Кб
ID:	1223030Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1223026.jpg
Просмотров: 0
Размер:	196.0 Кб
ID:	1223032


  8. #2127
    Местный Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 214851 Аватар для Алексей алтай
    Регистрация
    15.09.2015
    Город/село
    Барнаул
    Сообщений
    2,596
    Спасибо (Раздал)
    3853
    Спасибо (Получил)
    3864
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Я думаю эти распорки только добавят призвуков.Выглядят очень колхозно. (очень-очень)


  9. #2128
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411705 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3645
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Цитата Сообщение от Алексей алтай Посмотреть сообщение
    Я думаю эти распорки только добавят призвуков.Выглядят очень колхозно. (очень-очень)
    Привет Алексей.
    Спасибо за критику.
    В итоге конструкция будет выглядеть как саб стелс, размещенный в районе арки заднего колеса.
    (Подобный конструктив есть во многих инсталах и негатива с точки зрения эстетики как правило не вызывает)

    Ну будет у меня два гадюшничка для размещения мелочи (а это всяко лучше чем болтающиеся в багажнике всякие нужные вещи типа аптечки и компрессора)
    Затяну деревяшки в дермантин. Будет терпимо.

    но это всякО лучше чем ложить "плиту" на в общем-то хлипкие пластмасски обшивы.


  10. #2129
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411705 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3645
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    Всем привет (заглянувшим)

    После предварительной настройки сабов, не покидало ощущения о мягкости получившейся подачи.
    Не хватало "драйва", тычка.

    Решил прицепить сабы на каналы басовиков (понимаю, что сигналы на сабы получились не "моновские" и несоответствуют феншую)
    Но для игрищ с настройками (фильтры задержки противофазы) - самое оно.
    Распустил серединки пониже (250/12дб)


    Каналы басовиков использовал чтоб сделать всё по быстрому, а каналы сабов использовать не получается, т.к. с ГУ идет 1 кабель с просуммированным сигналом.

    Результат - а практически ничем не отличается от применения RC фильтров.

    Как ни крутил-вертел-пробовал варианты но ударноговгрудь щелчка не получил.

    В результате выставил одинаковую задержку между сабами.
    Настройки (порядки) фильтров выставил разные (Что практически идентично использованию RC)
    С низу фришку - 1 порядком мелкосаб - 2 порядком
    С верху фришку - 4 порядком мелкосаб 3 порядком

    В итоге
    - фришку нужно душить по уровню (на 6-8 Дб).
    - Применение RC (фвч для мелкосаба, фнч для фришки ) дает возможность корректно сшить сабы между собой без применения задержек.
    - фришка - сглаживает горбы у мелкосаба в районе 50 Гц но и "съёдает" ударный драйв.
    - совместное включение сабов корректирует перекос побортной АЧХ у басовиков фронта в районе 60-100 Гц
    - импульсный отклик у фришки не айс (толи 1 канал усилка не вывозит толи сабик "такой" и достаточно высокодобротный (Qts заявлена в 0,56) для получения хорошей импульсной характеристики.

    Пыс. про фришку.
    Пока на перепутье что в перспективе делать:
    - чутка потерять в суббасе но получить лучший "отклик" - требуется перемотка катушки и возможно замена магнитнов на неодимы (опыт уже имеется)
    - не делать ничего - тупо довести начатые переделки в инстале до конца ...


  11. #2130
    из ленивцев Старший мастер
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 411705 Аватар для DядяВова
    Регистрация
    30.09.2010
    Город/село
    Алтай/Барнаул
    Сообщений
    3,282
    Спасибо (Раздал)
    1769
    Спасибо (Получил)
    3645
    Автор
    Более 5 лет на форуме

    Re: Grand Vitara 2006 и попытка сделать приличный звук

    И снова здравствуйте.

    Покатушки с двумя сабами показали полную жизнеспособность 2х сабов в системе.
    Сабы нормально сводятся с помощью единственного RC фильтра НЧ для фришки + регулятор уровня сигнала на выходе с RC.

    Добрые люди (Garmin) подсказал как скорректировать схему для корректной работы:
    Уменьшить номинал крутилки громкости с 50 до 5 кОм
    Увеличить емкость конденсатора до 5-10 мкф и снизить сопротивление настроечного резистора до 1 кОм.

    Ну а раз всё заработало, то имеющийся фришный колхоз нужно искоренять.

    Основа полки сделана из 2х слоев 18 мм фанеры
    Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1225232.jpg
Просмотров: 0
Размер:	172.4 Кб
ID:	1225234

    Опоры для полки (рабочий процесс не завершен. куча добра ожидает продолжения работ)
    Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1225228.jpg
Просмотров: 0
Размер:	189.3 Кб
ID:	1225236Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1225226.jpg
Просмотров: 0
Размер:	213.0 Кб
ID:	1225238

    Опоры крепятся к кузову в 4х точках:
    Ноги - к полу в местах крепления транспортировочных петель для фиксации груза в багажнике (за всё время эксплуатации авто ниразу ими не пользовался, а потому они были демонтированы нафиг)

    В районе двери багажника в верхней части опоры - пришпандорил кронштейны из 3мм листа
    А тут (пиление кронштейнов) меня решили запечатлетьНажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1225230.JPG
Просмотров: 0
Размер:	121.5 Кб
ID:	1225240

    В передней части - к кузову закреплена шпилька, которая проходит через пластик обшивки. а к ней крепится передняя часть опоры.

    По большому счету осталось сделать "переходные" панели между пластиком обшивки и опорами ну и откидную часть полки

    А потом - обтянуть карпетом.

    Пыс. Для исключения критиканства, и руководствуясь народной мудростью - "дуракам полработы не показывают" финишные фото будут после всех подгонок и наведения красоты...

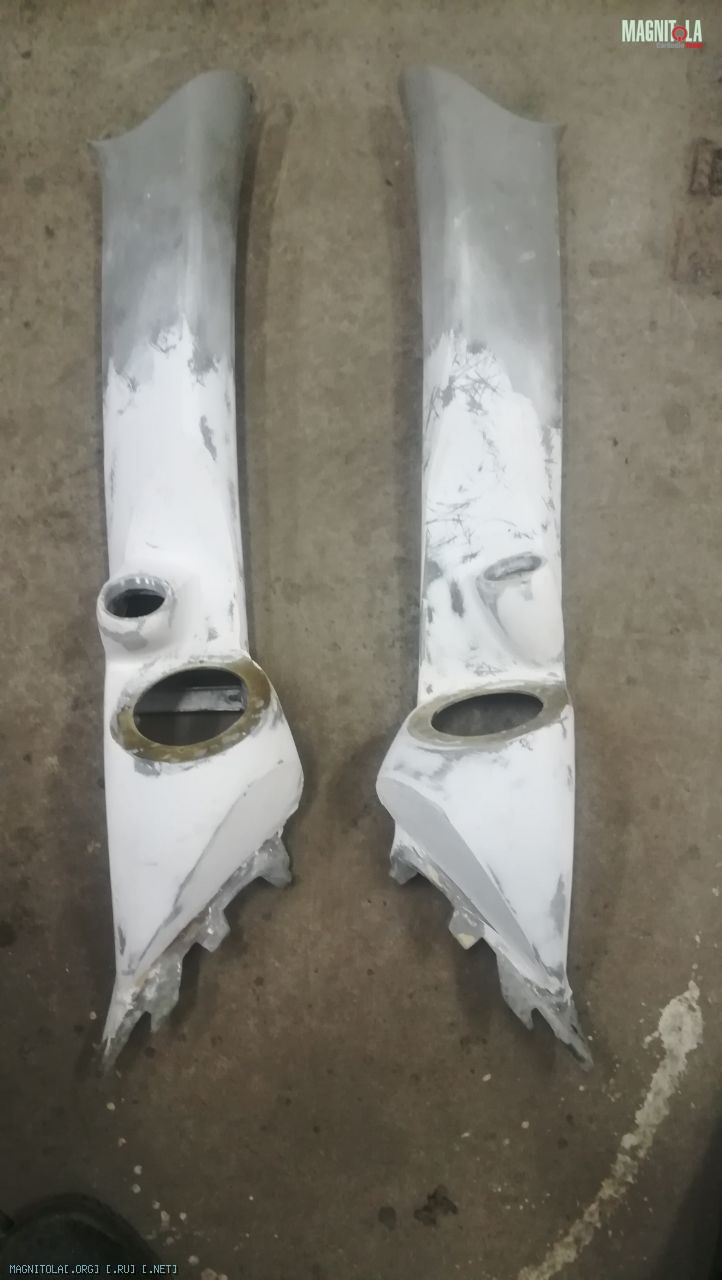

    Ну и про титьки

    Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1225242.jpg
Просмотров: 0
Размер:	83.3 Кб
ID:	1225246Нажмите на изображение для увеличения
Название: 56530-albums3858-Magnitola-Avtozvuk-picture1225244.jpg
Просмотров: 0
Размер:	76.6 Кб
ID:	1225248 на этой неделе забираю и отдаю в обтяжку.


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
