Мало тебе дрома, ещё и тут...:rofl::rofl::rofl:Цитата:
Сообщение от Def_75
Вид для печати
Мало тебе дрома, ещё и тут...:rofl::rofl::rofl:Цитата:
Сообщение от Def_75
а чего бы красивый гафик под названием waterfall не сделать? Софт есть, микрофон тоже.
Хоть будет понятно, в каком диапазоне частот гудит. А исходя из этого и мероприятия придумывать...
И как его правильно снимать?Цитата:
Сообщение от ansuser
я пользуюсь программой REW,Цитата:
Сообщение от DядяВова
подается синус с плавно меняющейся частотой, микрофоном замеряется отклик, котооый сравнивается с оригиналом. Так как скорось изменения частоты в оригинале заранее известна, появляется возможность измерить все динамические характертстики (фаза, задержка, затухание) и т.д. Без т.н. Loop-back'а.
Т.е. Делается один замер в интересующем диапазоне частот, прога сама все вычисляет.
Приду домой, скину картинок.

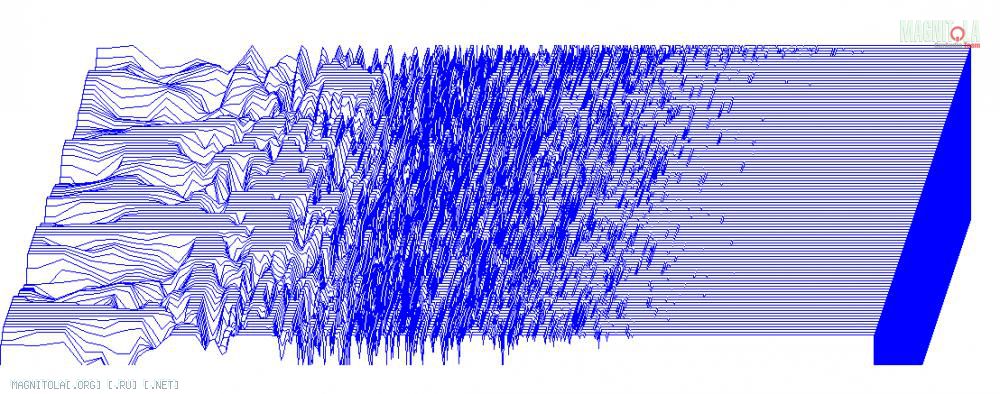

Картинки типа такой?Цитата:
Сообщение от ansuser
Вложение 560184
DядяВова, так диапазон частот ,где есть гул выяснен....?
При сняти Z -характеристики стрелка вольтметра если "ёрзает"--то это процентов 80--динамик.А так осматривать-искать.Вплоть до центрального колпачка...
А можно более развёрнуто (и понятногы ГЫ гы)?Цитата:
Сообщение от Matvey498
До ёрзающей стрелки не дошел (ограничился частотами до 80Гц - этого диапазона хватило для подсчета TS параметров, даже в ЗЯ)
Осматривать и искать что?
типа такой, только на этой картинке показан, судя по всему, розовый шум и скорость нарастания/ затухания исходного сигнала оценить и сравнить с откликом нельзя.Цитата:
Сообщение от DядяВова
Для оценки гудения по вотерфаллу нужно записывать спектрограмму с высоким разрешением, а значит с маленьким FFT. Во время записи нужно остановить генератор шума. По форме "остатков" и их уровню можно судить о резонансах системы и гудении.
еще идея - послухать с мощным резистором на 4-8 ом, подключенным последовательно, чтобы импеданс стабилизироватьЦитата:
Сообщение от DядяВова
понятно, что „навалить” нужно будет по-больше и следить, чтобы резюк не сгорел.
Если гудеж пропадет, значит усилок пик импеданса не переваривает.
Кстати, а Fs Fc какие получились?
