33/51.Цитата:
Сообщение от ansuser
Пыс. и этА, басовики восьмиомные у меня.
Вид для печати
33/51.Цитата:
Сообщение от ansuser
Пыс. и этА, басовики восьмиомные у меня.
Подавать на динамик сигнал той частоты,когда был гул.Цитата:
Сообщение от DядяВова
И смотреть ,что это гудит---толи подвес ( это маловероятно,хотя мог отклеиться),центрирующая шайба,поводки,ЦК мог отклеиться
Вот такие картинки получаются.Цитата:
Сообщение от ansuser
Вложение 560556

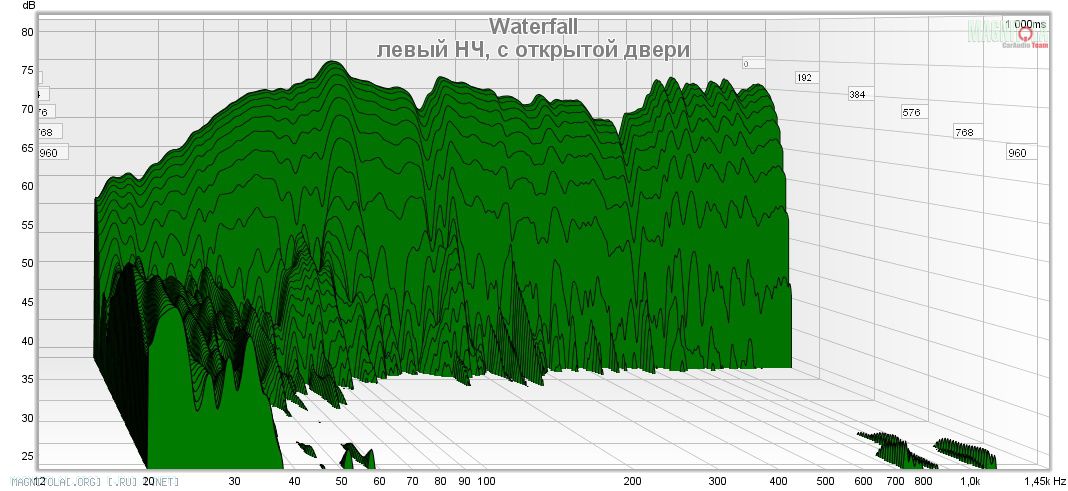

P.S. На открытой двери ветерок шумел - виден в виде хвоста на 20-40 Гц.

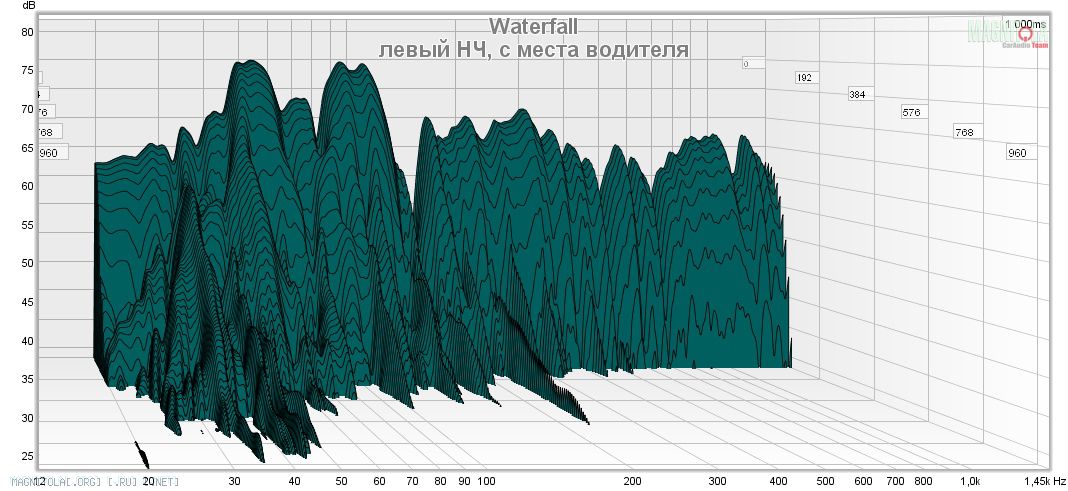

Вложение 560558
Вложение 560560
Это всё замечательно... а как их "читать"?Цитата:
Сообщение от ansuser
Куда смотреть?

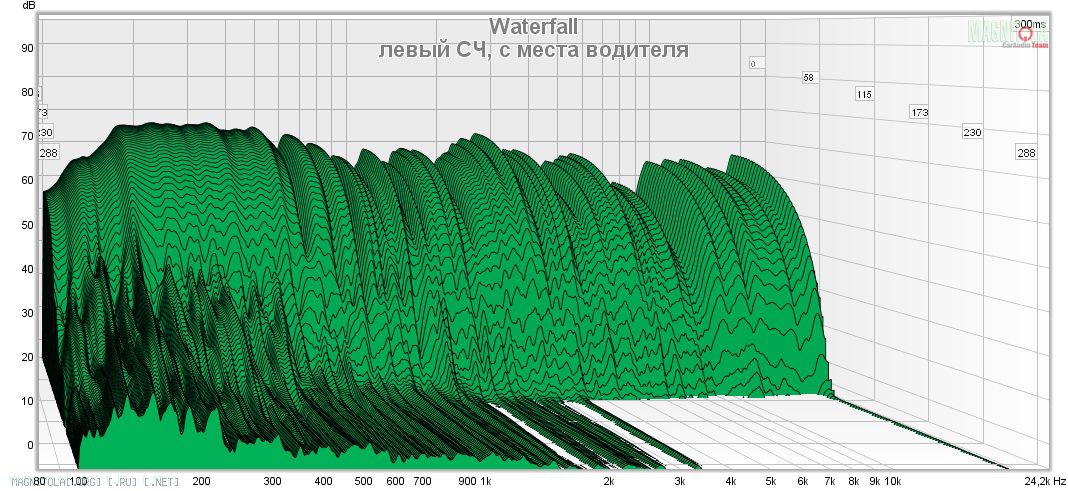

Вот например картинка сч. Цельная гора на заднем плане - я так понимаю - это норма, а вот низеньких холмиков перед горным массивом быть не должно. или как?
Гора - это акустическая энергия, которой ты накачал салон. Потом накачка выключается. Если пространство "глухое", то накачанная энергия равномерно рассосётся в пространстве. Склон горы будет равномерный во всём диапазоне. Если присутствуют резонансы на некоторых частотах, то на этих частотах будет "звон" запасённой акустической энергии. И ты увидишь предгорья. Чем их меньше и они короче, тем лучше.Цитата:
Сообщение от DядяВова
Как-то так.
понимаешь правильно. Узкие холмы - резонансы (динамика, ящика или салона)Цитата:
Сообщение от DядяВова
широкие холмы - либо крмбинация узких либо следствие высокой добротности системы.
В этих графиках надо понимать, что затухание, скажем, 50 милисекунд для частоты 20 гц и для частоты 2000 гц - это две большие разницы с точки зрения скорости затухания. Ну, и всегда надо смотреть на уровень исходного сигнала, т.к. Хвосты, уровень которых ниже на 60 дб, вряд ли слышны.
Есть еще настройка „скорости нарастания” импульса, которая сглаживает слишком быстрые отклики. В частности, на картинке для СЧ время нарастания великовато выставлено, в результате в верхней части диапазона все отклики, время которых меньше, оказались „сглажены”
Глянь личку...Цитата:
Сообщение от ansuser
вечером отвечуЦитата:
Сообщение от DядяВова
:thank_you2:Цитата:
Сообщение от ansuser
Миниотчётец по итогам выходных.
Нашел я проблему горба/гундежа и прочих неприятностей с басовиками.
Мерил параметры (Z характеристику), тыкал в дины микрофон.гы ГЫ гы
Некоторые параметры точны, некоторые слегка отличаются от заявленных. Далее данные -заявка/факт1/факт2
получилось:
Fs 32.5/32/33 (погрешность +- полгерца) здесь всё хорошо.
Vas 26.5/22/21 (+- литр) самое большое отклонение от заявки. Мерил доп.объёмом.
Qts 0,46/0,5/0,52
Ну а теперь о главном "косячнике"
Им оказался один из басовиков.
Подключал по очереди басовички и пялися на экран ноутбука.
Серия измерений в ящиках, затем во фриэйре, затем проблемный дин был подключен к другому усю (что на сч/вч) во фриэйре.
Вобщем имею такие картинки:

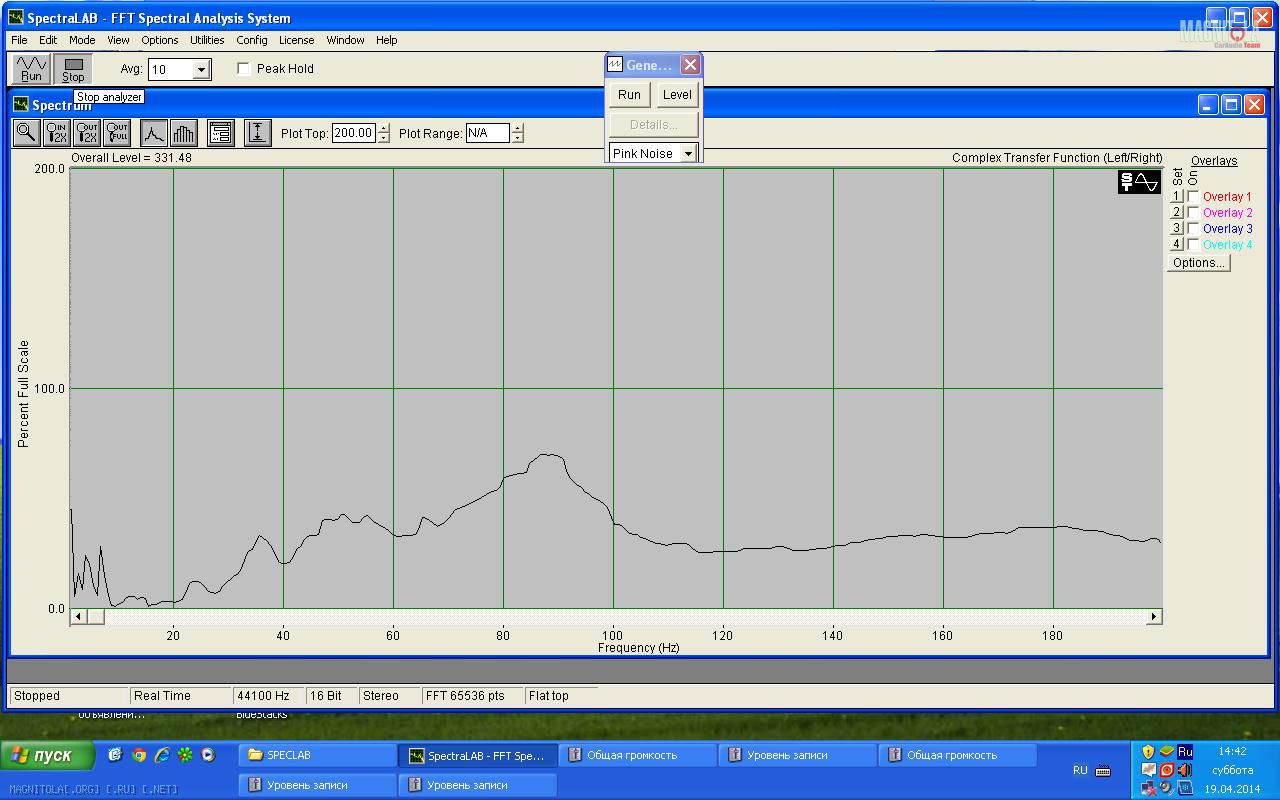

Розовый шум, микрофон в 20 см от диффузора, укутан по бокам и сзади сентипоном и паралоном (для минимизации воздействия салона).
Вложение 562534

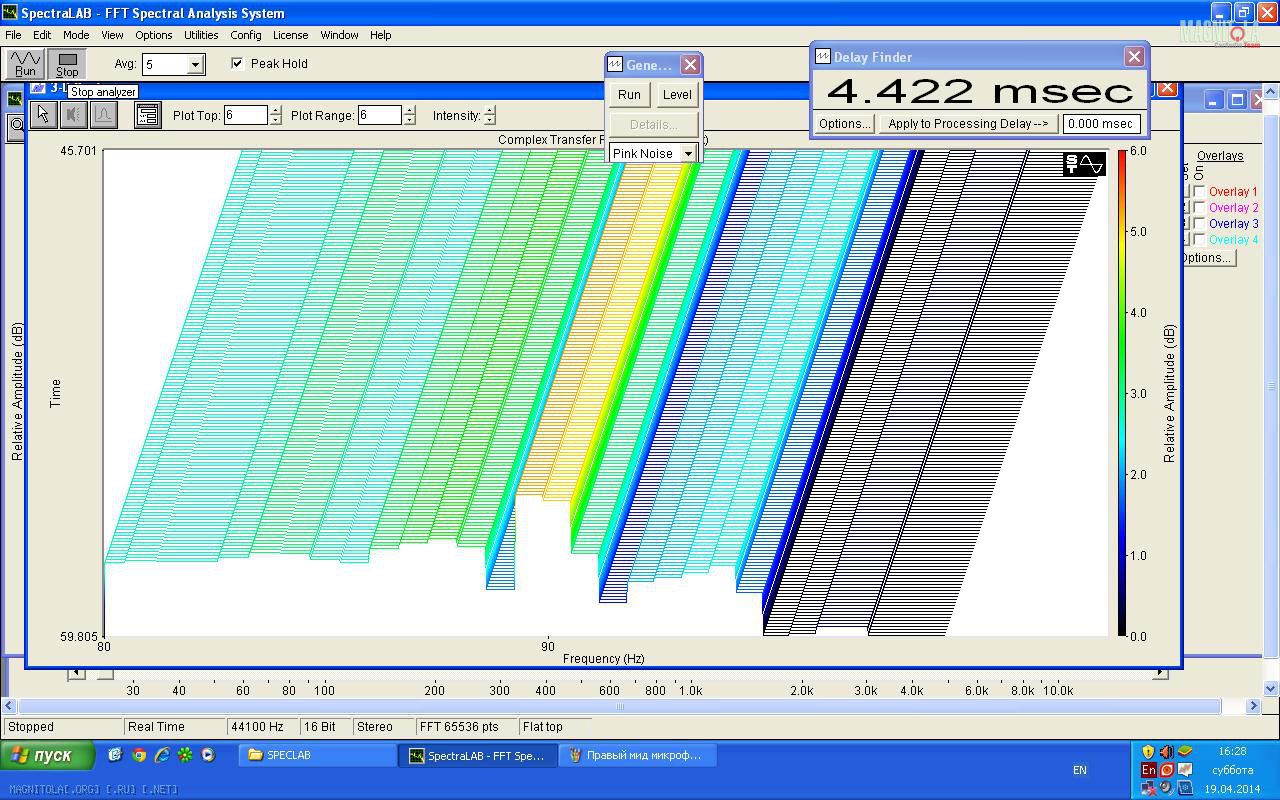

Вот так выглядит проблеммный диапазон в укрупненном виде
(прогу от ansuser получил но скачать не успел. Потому обошёлся "дедовским" способом) но тоже в 3D:laugh3:
Вложение 562536

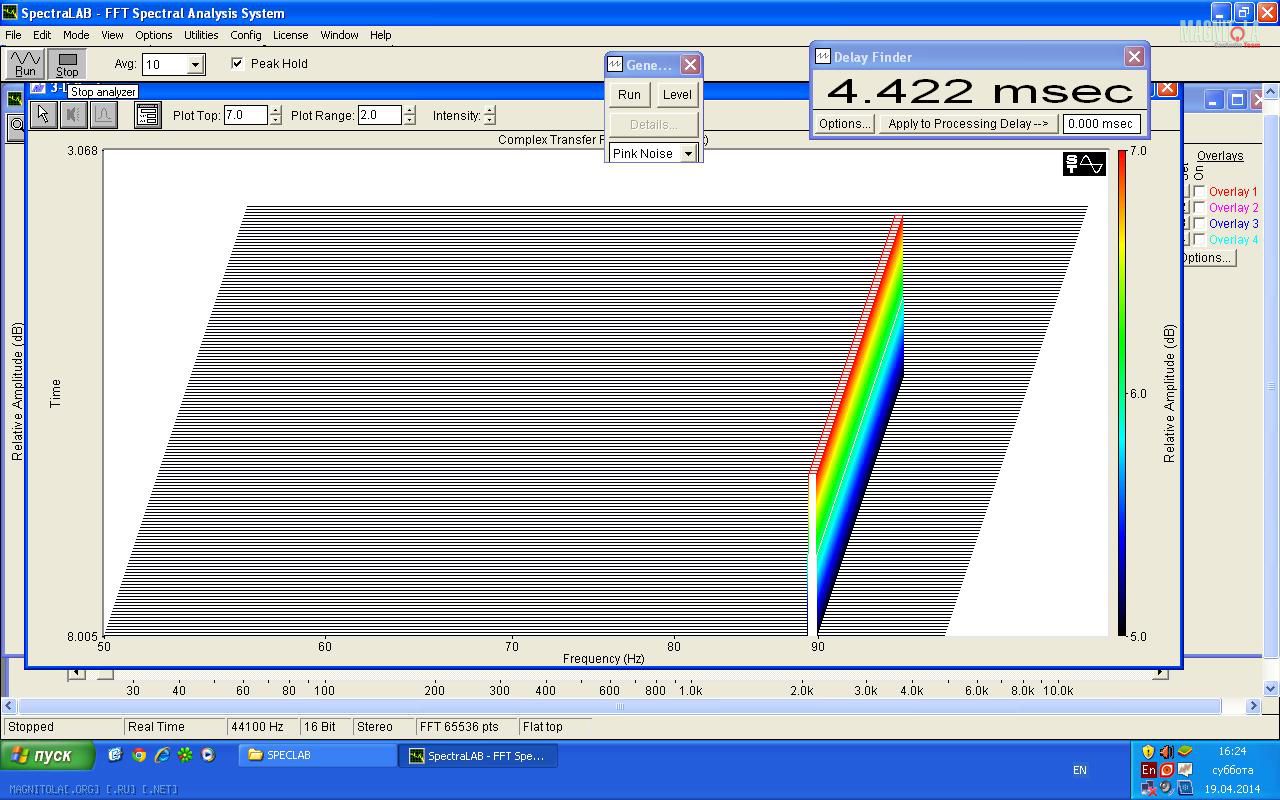

А вот главный виновник "торжества" под микроскопом (прога настроена так, что всё, что ниже некоторого уровня сигнала не показывается, показывается только "торчёк" на АЧХ)
Вложение 562538
Причем при подаче синуса частотой 88 гц появляются выбросы и на других частотах выше по диапазону.
При подаче 87 гц график АЧХ начинает прыгать вверх вниз (предрезонансное состояние), при 88 - уже стоит как вкопанный (резонанс вовсю разошелся)

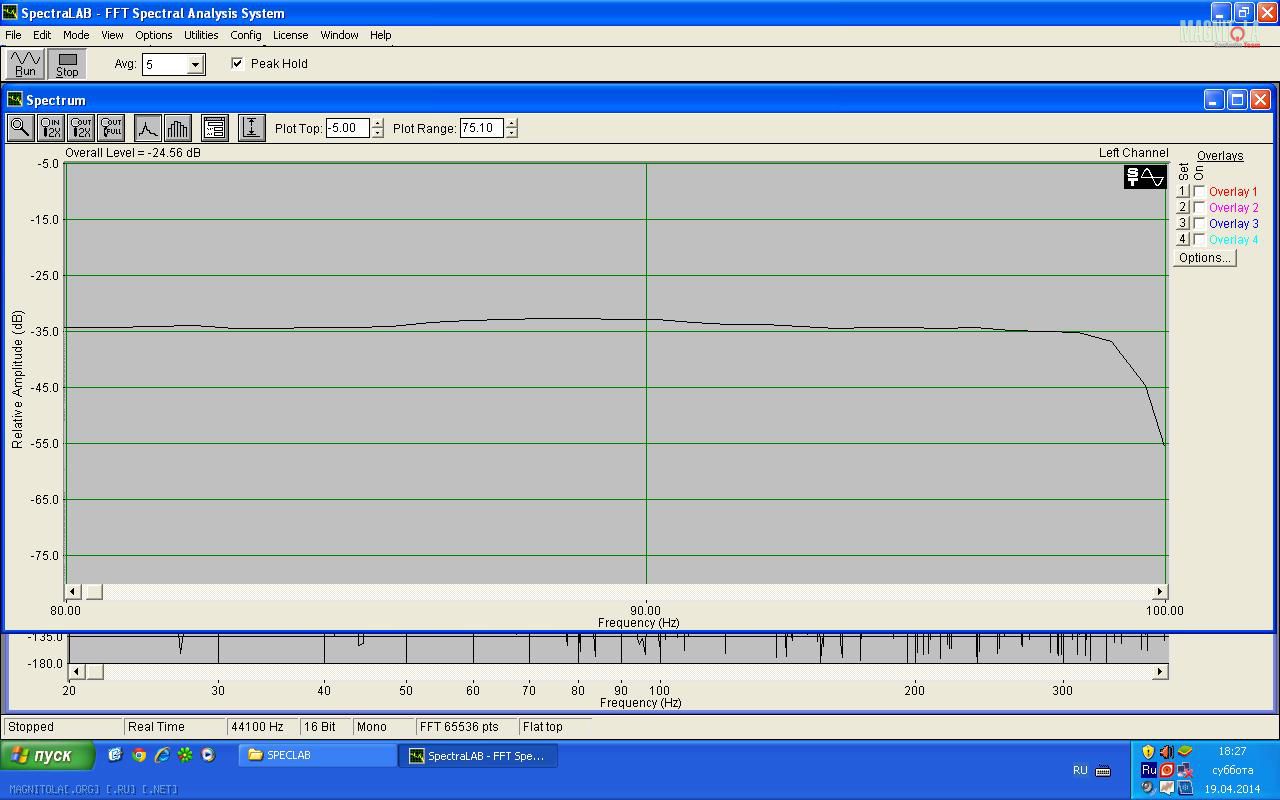

Исправный же экземпляр показывает ровный график
Вложение 562540
Измерения проводились путём подачи синуса от 80 до 100Гц с шагом в 1 гц.
В программе стоит галка фиксирования пиков сигнала.
Пыс. Повезу оба басовика в ремонт, один на лечение, другой на проверку...
А я на кого только не грешил, и на ясчики, и на усь и на ГУ а оказалось воначЁ...:smile3:
Пыс.пыс.
Добротность обоих басовиков в ящике на 19 литров получилась в интервале 0,67-0,69,
У саба в районе 0,55...
гы ГЫ гыгы ГЫ гыгы ГЫ гы
Были сделаны ёжики.
Вложение 562560Вложение 562562Вложение 562564
Пока они не понадобились...
