2107. Классический инстал. Мой первый.

Я вспомнил, где то в отзывах в этом магазине писали, мол нужно пробовать направление. Но я решил, что это из разряда о розовых шнурках.
Разорвать должно было сразу? По звуку вроде всё ровно. А так ... надо чтоб кто то ещё послушал.

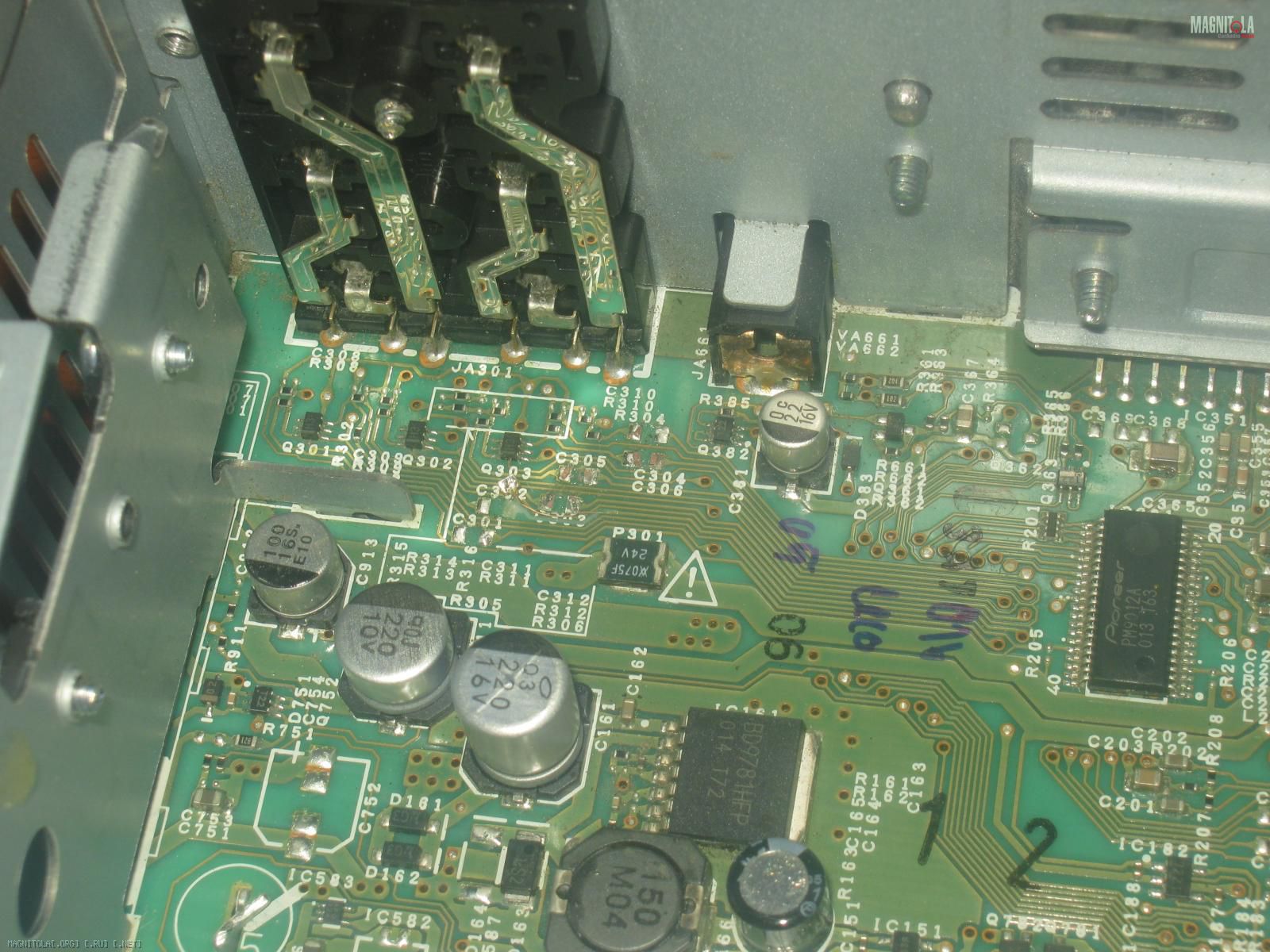

Добавил конденсатор в цепь фильтра питания общего питания после дросселя.
Купил 2 конденсатора, так как из того что есть в чипиидипе хотелось поставить Epcos, но ещё в магазине засомневался в его размерах. Купил на всякий случай и ещё какой то кетайский, его и пришлось ставить.

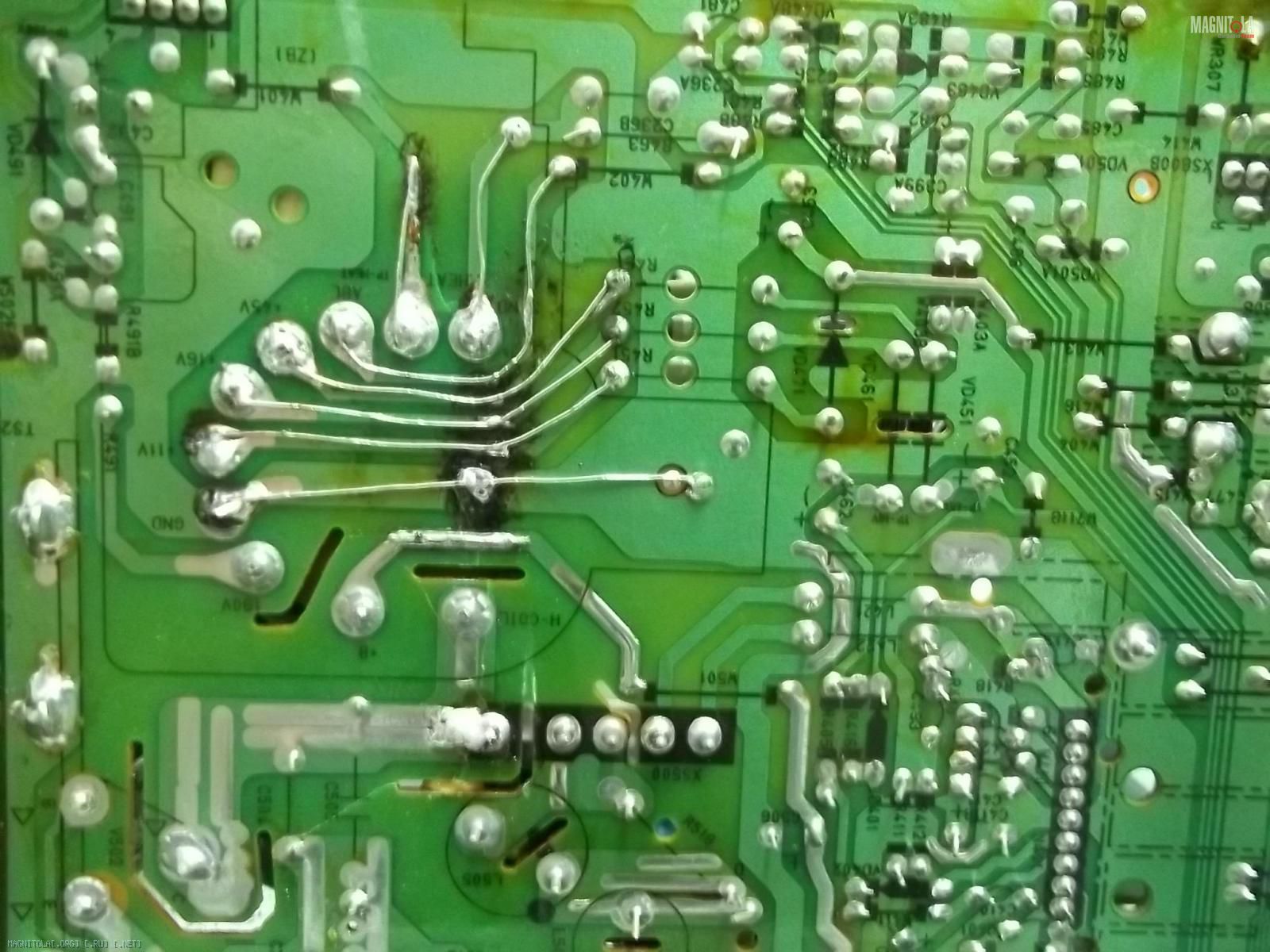

Ещё флюс купил. Пайка получается блестящей.


В этот раз буду ставить в свободный угол


Ну, как то так. С такими размерами каждый сможет.

Сообщение от x-diz

Добавил конденсатор в цепь фильтра питания общего питания после дросселя.
Купил 2 конденсатора, так как из того что есть в чипиидипе хотелось поставить Epcos, но ещё в магазине засомневался в его размерах. Купил на всякий случай и ещё какой то кетайский, его и пришлось ставить.
Ещё флюс купил. Пайка получается блестящей.


В этот раз буду ставить в свободный угол


Ну, как то так. С такими размерами каждый сможет.

Можно было и большой поставить. Просто ноги бы в другой плоскости изогнул и все дела. А керамику на шунт чего не взял?

Насмартфонил

Сообщение от fox proteus

Можно было и большой поставить.

Он по толщине не прошёл. Сверху же CD-привод. Хоть я и слушаю в основном с флешки.

Сообщение от fox proteus

А керамику на шунт чего не взял?

Что за шунт? Предохранитель?

не, ещё один маленький кондёрчик, например на 22нф, керамический, в параллель. Помогает большому лучше фильтровать питание.

Нуу, их и так два. Они никак друг другу не помогут?

Поставь им пузырь для начала и закуску. Авось, так и познакомятся поближе и помогать друг другу начнут Не, фишка кондёрчика малой ёмкости в том, что он "быстрее" больших его собратьев и лучше справляется с ВЧ-помехами, в то время как большие кондёры сглаживают более плавные провалы в питании.

А почему керамический? У меня остались 0,01 мкф - не подойдут?

Сообщение от x-diz

А почему керамический? У меня остались 0,01 мкф - не подойдут?

Отвечу ссылкой на вегалаб

Для чего вообще нужны шунты для электролитов.

Ни один тип конденсаторов не является идельным во всём диапазоне частот. Недостатки разных типов проявляются на разных частотах. Если поставить параллельно два (три, четыре) типа конденсаторов, то недостатки одних будут компенсироваться достоинствами других.

я бы еще ножки этих кондёров например в тоненькую термоусадку засунул (можно даже не обжигать, просто в трубочку) - на всякиий пожарный
