Октавия А5 FL. Всё у нас получится.

Немного лирики для вступления.
Приобрел я Октавию А5 FL б/у. Свежую, с маленьким пробегом. При покупке, по поводу установленной магнитолы не заморачивался. Стоит себе заводская, ну вроде пускай себе и дальше стоит. Главное- машина хорошая и все работает.
Но дело в том, что в трех предыдущих машинах, у меня стояла довольно неплохая музыка. Причем на последнем авто, я ее полностью сам подбирал и устанавливал.
И послушав примерно 2 месяца SWING, душа не выдержала. Ну не должно быть такой деревянной музыки, в таком нормальном автомобиле! Тем более, что дома и на работе, вообще нет возможности слушать любимую музыку на любимой громкости. Так что авто- это получается единственное место, где можно себе это позволить. Я думаю, не у одного меня это так...
У SWING нет слота USB. Для меня это очень большой недостаток.
Естественно хороший апгрейд музыки, подразумевает установку усилителей. У SWING нет линейных выходов. Конечно, сейчас многие усилители имеют входы высокого уровня. Но качество звука самой магнитолы оставляет желать лучшего. С выходов высокого уровня такой магнитолы, все равно хорошего звука не получишь. И еще у нее ущербный эквалайзер.
Покупать БОЛЕРО или КОЛАМБУС... Извините- это не мое. Тоже самое получится, только с USB и еще экраном (экран мне не нужен). Стоит нереальных денег. Китайские аналоги КОЛАМБУСА вообще не рассматривал.
Мне в авто просто нужен хороший, качественный, мощный звук.
В этом случае, вариант только один. Менять голову на что то дельное Alpine, Pioneer, Kenwood...
1 DIN с карманом или 2DIN. Причем оба варианта можно с экраном или без (кому как нужно). Мне однозначно экран не нужен. Для большей эргономичности поставлю в будущем 2DIN без экрана. Такие варианты у данных производителей есть.
Пока у меня в наличии есть Pioneer DEH-6300SD. У него три пары линейных выходов, хороший эквалайзер, USB и SD слоты.
Значит пока у меня будет 1DIN с карманом. В системе будет два усилителя. Сабвуфер стелс в левом крыле. Усилители в правом...

На Ютюбе нашел видео ролик, как снять родную магнитолу. Все оказалось проще простого. Понадобилась плоская отвертка и ключ с головкой торкс. Размер сейчас не вспомню.
Вложение 541906Вложение 541908Вложение 541910Вложение 541914

В магазине автозвука приобрел переходную рамку и дополнительные переходники
Вложение 541918Вложение 541920

Вот собственно магнитола, которая будет установлена
Вложение 541922

Процесс установки занял на удивление не очень много времени. Пока что все подключено к штатным разъемам через переходники
Вложение 541924Вложение 541926

Ну и цена порадовала. Но это только начало...
Вложение 541928

Питание на магнитолу идет постоянное. Пока по крайней мере. Включаю и выключаю вручную.
Радио ловит не всегда отлично... Но эта магнитола и раньше не всегда баловала качеством радио приема.
Да у нас в городе и радиостанций нормальных нет :smile3:

Следующим шагом для меня стал поиск решения для басового звена.
Поскольку большой багажник для семьи очень важен, то лишний ящик в нем не совсем нужен. А мне нужен саб (ну и семье саб не помешает :pardon: ).
Выход один — стелс в крыло.
Долго искал, у кого можно приобрести или заказать стелс. Почти отчаялся и уже хотел начать делать его сам.
Но тут подвернулась удача.
Приобрел я его у одноклубника в сборе с динамиком.
Очень хорошо все сделано. Мне очень понравилось.

Динамик такой вот: Focal Polyglass 27 V2
Вложение 541934
http://market.yandex.ru/model.xml?hi...502&ncrnd=5412

Вот фото:
Вложение 541936Вложение 541938Вложение 541940Вложение 541942Вложение 541944Вложение 541946Вложение 541948

Из характеристик саба:
номинальная мощность 300 Вт
максимальная мощность 600 Вт
чувствительность 88 дБ

Две катушки по 4 Ом. Думаю подключить параллельно в 2 Ом.

Поставил саб на место (в нишу правого крыла) — встал как родной. Правда фото еще не делал. Уехал в командировку.

Хотелось бы сделать инсталляцию без серьезных переделок салона. Не хочется особо резать, дырявить и пилить родные обшивки и панели. Если с сабом и усилителями такой номер вполне пройдет. То с фронтальной акустикой нет...
Либо переделывать двери, либо жертвовать сценой...

Заказал на фронт акустику: Art Sound Aura Z6
Компонентная акустика 6" Art Sound Aura Z6. Одноклассники
Вложение 541972Вложение 541974


Максимальная/номинальная мощность
(по данным изготовителя), Вт 220/70
Диапазон воспроизводимых частот, Гц (-3 дБ) 81 — 16000
Чувствительность, дБ/Вт (1м) (150 – 15000 Гц) 90,5
Средний коэффициент нелинейных искажений
(90 дБ (1 м), 160 – 4000 Гц), % 0,378
Коэффициент нелинейных искажений
(90 дБ (1 м), 80 – 125 Гц), % 0,840
Параметры Тиля – Смолла мидбасовой головки
Fs, Гц 66,4 Vas, л 11,0 Qts 0,575

По тестам журнала АЗ она может работать в компактном оформлении.
Объём минимального ЗЯ в данном случае будет ограничен нижним пределом (100 Гц) и будет равен 3,6 л.

Тут мне все больше стала навязываться идея о ящиках под сиденьем.
Я их еще не делал. Нашел в интернете фото различных вариантов.
Фото не мои. Это для примера:
Вложение 541998Вложение 542002

Так же достойный пример есть в теме: http://magnitola.org/nashi-installya...malogo-46.html

Под сиденьем есть родной пластмассовый бокс. Некоторые его размеры, форму и способ крепления можно взять как основу для будущего творения.
Вложение 542026Вложение 542030Вложение 542032

Но это еще только в планах. Возможно начну возиться, и не получится желаемого. Тогда просто сделаю хорошие проставочные кольца и поставлю динамики в штатные места в двери.

Art Sound только под колбасу всё ж...

Я в автозвуке еще новичек. Затягивать сюда начало относительно недавно. Это у меня вторая машина, на которой собственноручно строится система. На предыдущем авто (ВАЗ 2112) вообще все делал бюджетно. Там стояли на фронте DLS M6/5 Mk4.
Читал отзывы о них от сторожил автозвука. Говорили, что бас будет излишним и недостаточно четким, середина провалена, пищалки режут слух...
Я купив уже их, сначала расстроился :to_take_umbrage: Но раз купил, уже не стал возвращать. Установил.
Я не знаю кому как :smile3: но у меня (особенно вначале), от красоты и детальности звука аж мурашки по коже побежали. Видимо просто я до этого вообще ни у кого нормального звука не слышал :pardon:
Так что у меня пока не очень большие претензии к акустике (да и в соревнованиях по SQ я вряд ли когда приму участие). А журналу АЗ я в принципе доверяю, как авторитетному. В их тесте Art Sound Aura Z6 не плохо себя показали :smile3:

Цитата:

---

Сообщение от renat110

да и в соревнованиях по SQ я вряд ли когда приму участие

---

главное не с ц а т ь , а держать хвост пистолетом , и все получится ! Любой результат это намного больше и лучше чем ничего

Акустика пока лежит в упаковке. Открыл, посмотрел, пока закрыл. На вид очень даже ничего :smile3:
Перейдем к усилителям.
Просьба - сильно не критиковать выбор :smile3: Сам знаю, что не самые удачные. Но тут дело вот в чем, четырехканальник (как и магнитола) у меня уже лежал дома. Пока решил попробовать с ним. На потом есть планы купить хороший усилитель на акустику, и ГУ поменять.

Моноблок на саб: Kicx QS 1.600
Вложение 542832

Четырехканальник: Phantom PSA 4.120
Вложение 542834Вложение 542836
В тесте АЗ среди бюджетных усилителей, он был лидером (цена\качество) 4-канальный усилитель Phantom PSA 4.120. Одноклассники
По сути это аналог или даже скорее копия Kicx RTS 4.60
Вложение 542838

Сделал подиум для них в правое крыло и собрал вот таким бутербродом:
Между усилителями оставлен зазор для охлаждения.
Вложение 542840Вложение 542880Вложение 542882Вложение 542884

Примерял на место. Пробно прокатился. Все держится отлично. На месте хорошо смотрится. Правда фото еще не делал. Уехал в командировку...

Приобрел вот такой девайс :smile3: для обжимки наконечников проводов.
Произвел пробный запуск :mosking:
Вложение 543062Вложение 543076

Пробный запуск показал, что сгодится данный девайс только разве что для обжимки наконечников акустических проводов :pardon:
Для силовых наконечников ТМЛ-25 \ ТМЛ-35 нужны гидравлические пресс клещи.
Таковых у меня нет, да и вряд ли будут. Стоят они не мало.
Но я не унываю :smile3: я с обжимом силовых наконечников как нибудь по свойски разберусь гыгыгы

Цитата:

---

Сообщение от renat110

стала навязываться идея о ящиках под сиденьем.

---

В двухполоске не советую,да и динамики не для ЗЯ.

Послежу за темой, вдруг что подскажу, вдруг что у тебя подсмотрю). Можешь мою темку полистать, может что полезного найдёшь
http://magnitola.org/nashi-installya...-2-fl-pyh.html

Цитата:

---

Сообщение от renat110

я с обжимом силовых наконечников как нибудь по свойски разберусь

---

Большую гайку, внутренним диаметром в полтора-два раза меньшим, чем внешний диаметр наконечника, пилишь пополам, вставляешь между половинками наконечник с кабелем и сжимаешь в тисках.

Ок! Подпишусь, полистаю. Оказывается Шкодоводы - автозвукари не редкость :smile3:
Это радует.

---------- Сообщение добавлено 19.03.2014 в 00:50 ----------

Цитата:

---

Сообщение от fox proteus

Большую гайку, внутренним диаметром в полтора-два раза меньшим, чем внешний диаметр наконечника, пилишь пополам, вставляешь между половинками наконечник с кабелем и сжимаешь в тисках.

---

На самом деле :smile3: решение хорошее. Обязательно попробую. Дешево и сердито - это мне нравится.
На каждый наконечник наверное новая гайка нужна будет? Наверное ее после обжима молотком с отверткой отковыривать придется...

Цитата:

---

Сообщение от renat110

Ок! Подпишусь, полистаю. Оказывается Шкодоводы - автозвукари не редкость :smile3:
Это радует.

---

Да тут в "ИНтслляциях" чаще шкод только тазы встречаются)))

Цитата:

---

Сообщение от Matvey498

В двухполоске не советую,да и динамики не для ЗЯ.

---

Блин. Почему то в журнале АЗ, когда их тестировали, пришли к выводу, что они могут работать в компактном оформлении. В том числе и с кик-панели...

Нормальную трехполоску или поканалку с моим нынешним усилителем не построишь.
Есть мысль попробовать поколхозить :smile3:
Конечно наверное многим эта затея покажется дурной...
Зашумить передние двери. Родные миды там стоят 18 см. Их оставить. Пустить два канала на них.
А два оставшихся канала на подсидельные ЗЯ с Артсаундом и его твиттеры. Через его же кроссовер.

На счет организации питания мысли такие:
Два КГ-35 на + \ - от родного АКБ по левой стороне в багажник. Около АКБ пред поставить ANL на 120 А.
Около усилителей сделать самодельные дмстрибьютеры типа таких: Вложение 543300Вложение 543302
Их сделать на + \- так же.
От них к усилителям короткие КГ-25.

Если учитывать, что место усилителя Phantom, займет несколько более мощный и путный, в будушем.
Достаточно наверное им будет питания?

Цитата:

---

Сообщение от renat110

Почему то в журнале АЗ, когда их тестировали, пришли к выводу, что они могут работать в компактном оформлении.

---

С нижней частотной границей в 100Гц в кик-панелях ...(к объёму ящика 3,5 л ещё нужно прибавить объём,вытесняемый динамиком)
С сабом если стыковать на 100 Гц при заднем расположении саба локализации баса (а то и голоса) не избежать.
Если делать подсидельники большего объёма,то в двухполоске возникают проблемы в связи с тем,что динамики перекрываются ногами и СЧ диапазон (наиболее информативный) будет ущербным. Да и Fs для подсидельника великовата.

Цитата:

---

Сообщение от renat110

ут мне все больше стала навязываться идея о ящиках под сиденьем.
Я их еще не делал. Нашел в интернете фото различных вариантов.
Фото не мои. Это для примера:


Так же достойный пример есть в теме: Octavia A5...думаю начнем с малого.

---

С тем, что показано на картинке будет провал на СЧ в двушке. А вот по ссылке что приведено - можно делать. Правда динамики нужны соответствующие. Выбранные миды не для ящика.

Цитата:

---

Сообщение от renat110

А два оставшихся канала на подсидельные ЗЯ

---

Динамики не для ЗЯ.
Так "навскидку"..Чтобы гарантированно доиграть до 60 Гц нужен ФИ 15л с настройкой порта на 55Гц....
Это значит,что к ВНУТРЕННЕМУ объёму 15л придётся прибавить объём динамика и объём порта.(для справки--выйдете практически на объём,необходимый для приличной 10-ки сабвуфера).

Цитата:

---

Сообщение от renat110

На счет организации питания мысли такие:
Два КГ-35 на + \ - от родного АКБ по левой стороне в багажник. Около АКБ пред поставить ANL на 120 А.
Около усилителей сделать самодельные дмстрибьютеры типа таких: Вложение 543300Вложение 543302
Их сделать на + \- так же.
От них к усилителям короткие КГ-25.

Если учитывать, что место усилителя Phantom, займет несколько более мощный и путный, в будушем.
Достаточно наверное им будет питания?

---

Если делать дистрибьюторы типа таких (то есть, без предохранителей), то кабель везде должен быть одного сечения и до разветвтелния и после. Ну и главный пред должен быть соответствующий. Я не помню, правда, 120А - номрально для 3 квдаратов, или много

---------- Сообщение добавлено 19.03.2014 в 11:57 ----------

Цитата:

---

Сообщение от renat110

Почему то в журнале АЗ, когда их тестировали, пришли к выводу, что они могут работать в компактном оформлении. В том числе и с кик-панели...

---

В АЗ много чего пишут основываясь на графике АЧХ. Но то, что допустимо теоритически на практике, в силу некоторых других факторов, даёт каку)))

Цитата:

---

Сообщение от Max-x-x

С тем, что показано на картинке будет провал на СЧ в двушке. А вот по ссылке что приведено - можно делать. Правда динамики нужны соответствующие. Выбранные миды не для ящика.

---

Какие миды можно, как вариант?

---------- Сообщение добавлено 19.03.2014 в 14:05 ----------

Цитата:

---

Сообщение от Matvey498

Динамики не для ЗЯ.
Так "навскидку"..Чтобы гарантированно доиграть до 60 Гц нужен ФИ 15л с настройкой порта на 55Гц....
Это значит,что к ВНУТРЕННЕМУ объёму 15л придётся прибавить объём динамика и объём порта.(для справки--выйдете практически на объём,необходимый для приличной 10-ки сабвуфера).

---

Если эти Артсаунд займут места родных. Что можно в подсиднльники поставить? Если их объем будет 7-8 литров. Я так понимаю это будут 5-ки? Я через интернет если и буду заказывать.

Цитата:

---

Сообщение от renat110

Если эти Артсаунд займут места родных

---

Нормально,они "дверные".

Есть басовитые неплохие варианты. Например Рокфорд Фанатик, можно EOS ES-525 (это миды не из комплекта Оперы, а продаются отдельно). Первым 3 литра, вторым от 5-ти и лучше 8 дать, как планирует автор. Однако первые это считай раритет, а вторые не знаю - остались ли еще. Исключения есть, но мало. Ну тот-же коаксиал Урала АК-47 переделать в мид и в объем с легким ПАС-ом.

---------- Сообщение добавлено 19.03.2014 в 12:24 ----------

Цитата:

---

Сообщение от renat110

Какие миды можно, как вариант?

---

Вся акустика автомобильная ориентирована в основном для игры в двери. Киками не увлекаются особо. Из 6,5 это Морели Гибриды - 5-6 литров, GZ точно не подскажу модель - до 11 литров им. Можно и в 8 запустить. Далее перечисленные 5" если найдете. Ну гибриды 5" в томже объеме, как и 6,5.
Из домашки - СканСпики Ревелаторы в 3-5 литров поместятся.

Цитата:

---

Сообщение от Matvey498

Нормально,они "дверные".

---

Тогда постараюсь их в двери как можно ближе к карте расположить, и расположить как можно большую площадь динамиков в защитной решетке.
(родные то миды там только наполовину видны, половина их играет внутрь двери).
Но все СЧ опять же будут играть в бок.
Сабы под сиденьем только баса добавят, как я понимаю. Они же будут обрезаны по верхам.

Цитата:

---

Сообщение от renat110

Сабы под сиденьем только баса добавят, как я понимаю.

---

В общем то ДА.Они доиграют тотсуббас ,который не сыграет мидбас.

Цитата:

---

Сообщение от Max-x-x

Есть басовитые неплохие варианты. Например Рокфорд Фанатик, можно EOS ES-525 (это миды не из комплекта Оперы, а продаются отдельно). Первым 3 литра, вторым от 5-ти и лучше 8 дать, как планирует автор. Однако первые это считай раритет, а вторые не знаю - остались ли еще. Исключения есть, но мало. Ну тот-же коаксиал Урала АК-47 переделать в мид и в объем с легким ПАС-ом. Что подтверждает обычно правила. .

---------- Сообщение добавлено 19.03.2014 в 12:24 ----------


Вся акусимка автомобильная ориентирована в основном для игры в двери. Киками не увлекаются особо. Из 6,5 это Морели Гибриды - 5-6 литров, GZ точно не подскажу модель - до 11 литров им. Можно и в 8 запустить. Далее перечисленные 5" если найдете. Ну гибриды 5" в томже объеме, как и 6,5.
Из домашки - СканСпики Ревелаторы в 3-5 литров поместятся.

---

Нашел в продаже E.O.S. Opera ES-520. Но это видимо не то?
А у Морель Гибрид ценовой диапазон не моей категории :scratch_one-s_head:

Цитата:

---

Сообщение от renat110

Нашел в продаже E.O.S. Opera ES-520. Но это видимо не то?

---

Не то - не сильно басовит в отличии от 525. 525 - отдельным мидом идет. Спросите у производителя - piti.ru

Значит так.
Если я что то сейчас не то напишу, поправьте пожалуйста.
Артсаунд Аура 6 ставлю в двери на место штатных (район 5-ой точки). На них и их твиттеры (через родной кросс) идут два канала.
Саб в багажнике играет от моноблока.
Баса будет достаточно (саб и Артсаунды в дверях играют в печень.)
Не будет середины, или ее будет мало.
Может мне при таком раскладе и басовитые СЧ и не нужны? И куда их деть, если исключить подсидельники?
У меня именно за середину переживания. Баса то хватит наверняка :scratch_one-s_head:

Цитата:

---

Сообщение от renat110

Может мне при таком раскладе и басовитые СЧ и не нужны?

---

Да.

Цитата:

---

Сообщение от renat110

куда их деть, если исключить подсидельники?

---

3 дюйма в стойки.

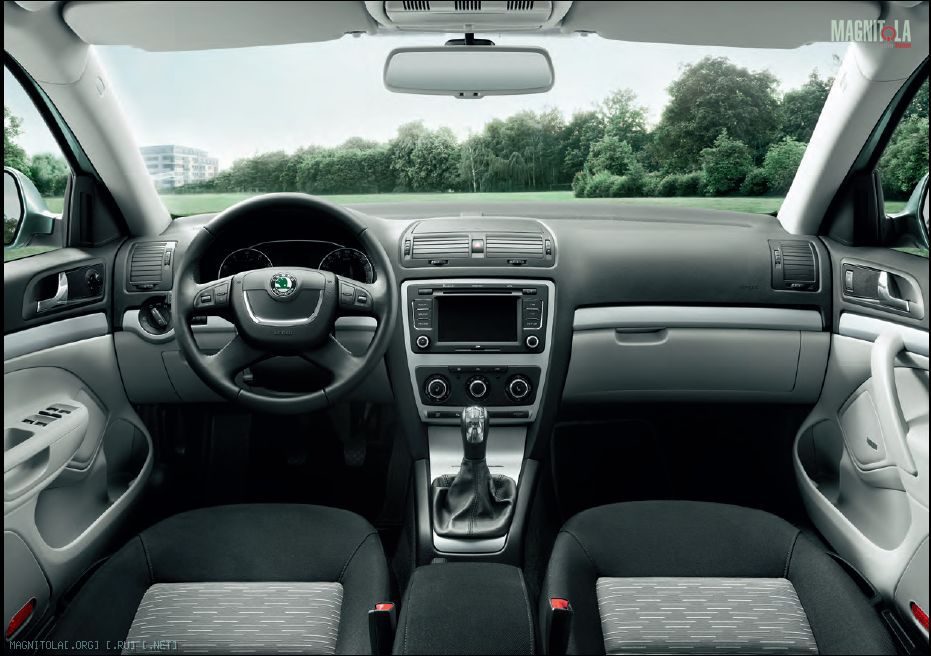

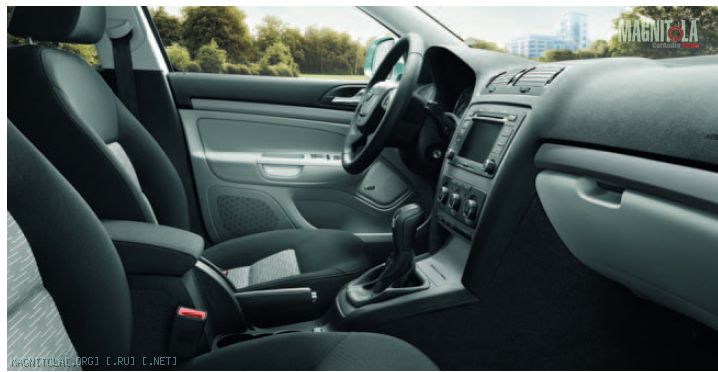

Вон же куда конструкоры миды поставили. Едрит-кудрит апстену
Вложение 543438Вложение 543440
Откуда там СЧ выбраться?

Цитата:

---

Сообщение от Matvey498

Да.
3 дюйма в стойки.

---

Вот это интереснее :smile3: пожалуйста предложите вариант (желательно средний бюджет и буду искать в интернет магазинах)

Цитата:

---

Сообщение от renat110

Вон же куда конструкоры миды поставили. Едрит-кудрит

---

Бывает, что поделаешь )))
Как посоветовал Матвей - туда можно поставить 8" басовитые. А СЧ на стойки. Можно попробовать SOaudio SO55neo на первое время. Но твиттер к нему будет желателен. Можно сразу взять комплект SO19 + SO55.
Вспомнил миды для ящиков GZRK 160XP - но посмотрел в продаже нет.

Цитата:

---

Сообщение от renat110

предложите вариант (желательно средний бюджет

---

Признаюсь--кроме Hertz HL 70.3 ничего и в голову не приходит.Твиттер то всё равно понадобится...

Тут на форуме вот такие стойки продают
http://magnitola.org/elementy-instal...aviya-5-a.html

А твиттеры от Артсаунда (которые в комплекте) не сгодятся?

Цитата:

---

Сообщение от renat110

Тут на форуме вот такие стойки продают
http://magnitola.org/elementy-instal...aviya-5-a.html

А твиттеры от Артсаунда (которые в комплекте) не сгодятся?

---

Надо пробовать. Тут в основном преимущество SO55 в том, что играют достаточно высоко, и в принципе, нужно что-то типа супер-твитера им. Поэтому как споются - думаю никто не скажет, надо пробовать.
По стойкам готовым - смотрите диаметры посадочные у акустики. Сравнивайте со своими. Думаю там получится ваши твитеры и Хэртцы.

Tang band W3-881SI
Tang Band W3-881SJ
Tang Band W3-881SJF
Что найдёте из этойтроицы - то и берите. Стоит - копейки, звук - чума. Легко может справиться и без ВЧ при должном внимании к установки. Должны играть во ФРИ ЭЙРЕ! Объёмы им противопоказаны (во всяком случае те, которые обычно удаётся реализовать в машине). То есть играть должны либо под обшивку дверей, либо под обшивку стоек

Я тоже за двуху с шириками) Лично опробовал в своей машине, имеет место быть =)
Когда отключаю свои пищалки и оставляю только ширики у народа вырывается ВАУ ))))

Вот эти два человека (Пых и fox proteus) меня и склонили к идее использования минишириков.
Очень бы хотелось послушать собственными ухами. Товарищи, изыщите возможность для коллеги, буду признателен.

Цитата:

---

Сообщение от м_роман

Вот эти два человека (Пых и fox proteus) меня и склонили к идее использования минишириков.
Очень бы хотелось послушать собственными ухами. Товарищи, изыщите возможность для коллеги, буду признателен.

---

Велком в Волгоград или в Москву на прослушку =)

Заказал в интернет магазине i-Car межблочные провода. На сайте они в наличии. Продавец принял заказ и прислал квитанцию на оплату.
Я оплатил. Они подтвердили, что деньги дошли. Мол формируем заказ и отправим.
Жду... жду... Неделя прошла - молчат :scratch_one-s_head:
Вчера позвонил. Продавец понял, про какой я заказ говорю. Попросил подождать 5 минут. Звонит сам через 5 минут. Извиняется. Оказывается этих проводов и в помине нет. Ни у них, ни на складе. Давайте, говорит предложим какой нибудь другой товар. Если ничего другого не устроит, то будем говорит теребить поставщиков.
Но это он уже разводит...
А если никак, то мол деньги вернем.
Я расстроился :to_take_umbrage:
Потом зашел на их сайт, смотрю у них в наличии так же числятся Hertz HL 70 \ 3-дюймовые. Цена 4905 р. Вот думаю взять уж что ли их, все равно собирался.
Договорился с ними на вторник. Чтобы сначала точно узнали, есть ли они на складе. А уж потом продавали.
Не серьезная оказывается контора. Хотя отзывов полно хороших (мой случай хоть и редкий, но я понял не первый).
