Меееедленный такой инсталл:)

  1. #321
    ####овый с меня Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 252799 Аватар для Docent86
    Регистрация
    21.08.2008
    Город/село
    Беларусь, Гомель
    Сообщений
    1,918
    Спасибо (Раздал)
    3019
    Спасибо (Получил)
    2045
    Более 5 лет на форуме

    Re: Меееедленный такой инсталл:)

    Найзачотнейше!

    ЭХ, увидеть бы в живую это всё.... Но видать не судьба...

    Уважаемый sam01, не могли бы вы залить фотки в архиве на какой-нибудь файлообменник?


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #322
    Щёлковский Начальник смены
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 459853 Аватар для SENAT0R
    Регистрация
    29.06.2009
    Город/село
    Ты почему опять здесь?
    Сообщений
    1,608
    Спасибо (Раздал)
    2738
    Спасибо (Получил)
    4291
    Более 5 лет на форуме

    Re: Меееедленный такой инсталл:)

    Аккуратность, смекалка, кропотливый расчёт, инженерный подход, неспешность.
    Есть чему поучиться.
    Здорово!


  4. #323
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566479 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3554
    Автор

    Продолжаем 5

    Это снова я!
    Здравствуйте!
    Хм, оказывается, кто-то ещё читает мои эпосы.
    И даже следит за темой. Спасибо, друзья, очень приятно.

    Первую половину дня провёл за рулём. Пришлось снова ехать на закупки: кончилась толстая термоусадка,
    нужны были ещё кабели питания (эх, нужно было сразу катушку 4кв. мм. кабеля покупать - очень много уходит).
    Переделаю завтра кабели на массу. Изоляция - не мой метод, термоусадку купил, и нужно переделать.

    Вторую половину провёл в продолжении нелёгкого инсталла.
    Вдогонку к предыдущей серии, забыл же сфоткать прикрученную массу.
    Исправляюсь:
    Нажмите на изображение для увеличения
Название: inst192.jpg
Просмотров: 94
Размер:	101.2 Кб
ID:	24911Нажмите на изображение для увеличения
Название: inst193.jpg
Просмотров: 88
Размер:	101.4 Кб
ID:	24912

    После закупки, решил переложить кабели питания и управления идущие по центру салона к магнитоле.
    Я сначала проложил плюс и минус. Но нужен был ещё ремоут (я решил не вести +12 вольт в мультикоре).
    Посему вытащил уже заложенные кабели и сложил все три в одну оплётку "змейка".
    Получилась вот такая "кишка" из трёх кабелей.
    Нажмите на изображение для увеличения
Название: inst194.jpg
Просмотров: 98
Размер:	131.8 Кб
ID:	24913Нажмите на изображение для увеличения
Название: inst195.jpg
Просмотров: 108
Размер:	78.4 Кб
ID:	24915

    Закрепил кабель внутри центральной консоли, под ковром и под задним диваном.
    Нажмите на изображение для увеличения
Название: inst196.jpg
Просмотров: 85
Размер:	106.8 Кб
ID:	24916

    Затем подошла очередь установки и разводки remote между устройствами. Управление включил через реле.
    Без выключателей и БЕЗ ПРЕДОХРАНИТЕЛЕЙ, поскольку кабель начиная от ГУ и кончая всеми остальными устройствами,
    своего сечения НЕ МЕНЯЕТ - везде 4кв.мм.
    Схема стандратная:
    85 - контакт реле - управление соленоидом реле,
    86 - к дистрибьютору массы,
    30 - вход +12 вольт из дистрибьютора питания,
    87 - выход +12 вольт на дистрибьютор remote.

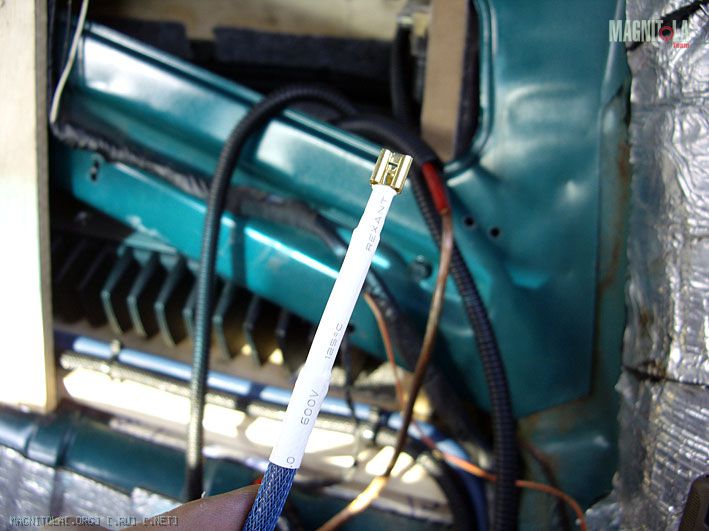

    Первый пошёл кабель из ГУ на вход соленоида.
    Разумеется, все контакты обжимались с нуля.
    Нажмите на изображение для увеличения
Название: inst197.jpg
Просмотров: 82
Размер:	76.7 Кб
ID:	24917Нажмите на изображение для увеличения
Название: inst198.jpg
Просмотров: 81
Размер:	62.1 Кб
ID:	24918

    Готово.
    Нажмите на изображение для увеличения
Название: inst199.jpg
Просмотров: 97
Размер:	99.1 Кб
ID:	24919

    Прежде, чем прикрутить реле, укатал его в вибру (М2) и в сплэн.
    Нажмите на изображение для увеличения
Название: inst200.jpg
Просмотров: 81
Размер:	104.1 Кб
ID:	24920Нажмите на изображение для увеличения
Название: inst201.jpg
Просмотров: 82
Размер:	101.2 Кб
ID:	24921

    Всё прикрутил и подсоединил все контакты.
    Нажмите на изображение для увеличения
Название: inst202.jpg
Просмотров: 74
Размер:	89.1 Кб
ID:	24922Нажмите на изображение для увеличения
Название: inst203.jpg
Просмотров: 87
Размер:	109.4 Кб
ID:	24923
    Нажмите на изображение для увеличения
Название: inst204.jpg
Просмотров: 80
Размер:	117.6 Кб
ID:	24924Нажмите на изображение для увеличения
Название: inst205.jpg
Просмотров: 98
Размер:	132.2 Кб
ID:	24925

    Если завтра позволит время - займусь подключением плюсовых кабелей питания к дистрибьютору.


  5. #324
    Сочинско - Батумский =) Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375261 Аватар для Gevo
    Регистрация
    03.04.2008
    Город/село
    г.Сочи,Завокзальный район , возле Мемориала =))
    Сообщений
    2,761
    Спасибо (Раздал)
    2805
    Спасибо (Получил)
    895

    Re: Меееедленный такой инсталл:)

    Блин . Вадим , мастер , всё так чётко и красиво , слюни текут Дай Бог и я научусь , делать аккуратно и красиво


  6. #325
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566479 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3554
    Автор

    Re: Меееедленный такой инсталл:)

    И вновь продолжается бой... то есть инсталл.
    Сегодня должен был поехать к человеку делать саб с помощью полиэфирки.
    К сожалению, человек приболел. Я немного расстроился, но потом решил делать всё своими силами. Время не ждёт...

    Изначально решил делать по болванке (матрице).
    Этот метод позволяет более полно использовать пространство.
    Заодно есть возможность спокойно закрепить будущий саб в крыле.
    В качестве болванки - монтажная пена. Ушло 4 баллона.

    Значит левое крыло:
    Нажмите на изображение для увеличения
Название: sub01.jpg
Просмотров: 64
Размер:	133.1 Кб
ID:	25098

    Под обшивкой прятался штатный кроссовер.
    Нажмите на изображение для увеличения
Название: sub02.jpg
Просмотров: 103
Размер:	106.4 Кб
ID:	25099

    Стойку на которой держался кроссовер - off.
    Нажмите на изображение для увеличения
Название: sub03.jpg
Просмотров: 70
Размер:	111.5 Кб
ID:	25100Нажмите на изображение для увеличения
Название: sub04.jpg
Просмотров: 80
Размер:	100.3 Кб
ID:	25101

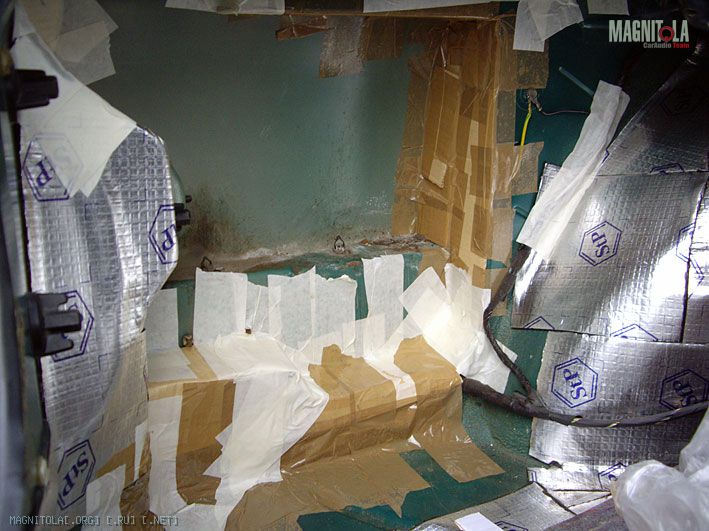

    Затем картоном и скотчем заделал те щели и отверстия,
    в которых пена НЕ должна быть. Иначе потом болванку фиг вытащишь.
    Нажмите на изображение для увеличения
Название: sub05.jpg
Просмотров: 64
Размер:	94.2 Кб
ID:	25102Нажмите на изображение для увеличения
Название: sub06.jpg
Просмотров: 77
Размер:	111.0 Кб
ID:	25103
    Нажмите на изображение для увеличения
Название: sub07.jpg
Просмотров: 77
Размер:	93.9 Кб
ID:	25104Нажмите на изображение для увеличения
Название: sub08.jpg
Просмотров: 68
Размер:	81.1 Кб
ID:	25105

    Вроде заклеил.
    Нажмите на изображение для увеличения
Название: sub09.jpg
Просмотров: 104
Размер:	111.7 Кб
ID:	25106

    И понеслась вода ...ммм.. пена в хату..
    Нажмите на изображение для увеличения
Название: sub10.jpg
Просмотров: 112
Размер:	103.0 Кб
ID:	25107

    Что бы хоть как-то сформировать будущую болванку, подставил картонную стеночку (в месте, где должна быть лицевая панель саба.
    Нажмите на изображение для увеличения
Название: sub11.jpg
Просмотров: 124
Размер:	108.7 Кб
ID:	25108

    Пока всё. Пена застывает. Завтра буду выковыривать и обрабатывать.

    Продолжение будет...


  7. #326
    Авторитет Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126521 Аватар для Booz
    Регистрация
    03.02.2007
    Сообщений
    2,307
    Спасибо (Раздал)
    120
    Спасибо (Получил)
    265

    Re: Меееедленный такой инсталл:)

    а мы смотрим, смотрим... )) Молодец! (именно с Большой буквы)


  8. #327
    ####овый с меня Начальник смены
    Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 252799 Аватар для Docent86
    Регистрация
    21.08.2008
    Город/село
    Беларусь, Гомель
    Сообщений
    1,918
    Спасибо (Раздал)
    3019
    Спасибо (Получил)
    2045
    Более 5 лет на форуме

    Re: Меееедленный такой инсталл:)

    увыжаемый, а что там с заливкой архива фоток?


  9. #328
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566479 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3554
    Автор

    Re: Меееедленный такой инсталл:)

    Пока не до архива....
    После финала. Фотографий набралось уже около 500 штук.
    А ведь я не все подробности выкладываю.


  10. #329
    Вадим Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 566479 Аватар для sam01
    Регистрация
    06.05.2008
    Город/село
    Москва
    Сообщений
    1,562
    Спасибо (Раздал)
    118
    Спасибо (Получил)
    3554
    Автор

    Уря! Я наконец-то закончил ящик!

    Ну, вот, любi друзi, я закончил ковыряния с ящиком для техники и с разводкой всех кабелей. Всё подключено и соединено.

    Сегодня решил подключить плюсовые кабели питания к дистрибьютору.
    Собственно, осталось подключить только их. Да ещё кабели питания и remote идущие к/от ГУ.
    Сначала отмерил и заделал концы кабелей.
    Начал с самых толстых (16кв.мм) идущих к усилителям.
    Нажмите на изображение для увеличения
Название: inst206.jpg
Просмотров: 51
Размер:	93.2 Кб
ID:	25150Нажмите на изображение для увеличения
Название: inst207.jpg
Просмотров: 48
Размер:	71.8 Кб
ID:	25151Нажмите на изображение для увеличения
Название: inst209.jpg
Просмотров: 55
Размер:	69.5 Кб
ID:	25153

    Панель с дистрибьюторами приложил к месту, где она должна быть.
    Выяснилось, что площадки кабеля подсветки (ленты светодиодные) дистрибьюторов упираются в спикер-кабели.
    Пришлось перенести проводок.
    Нажмите на изображение для увеличения
Название: inst208.jpg
Просмотров: 50
Размер:	92.8 Кб
ID:	25152

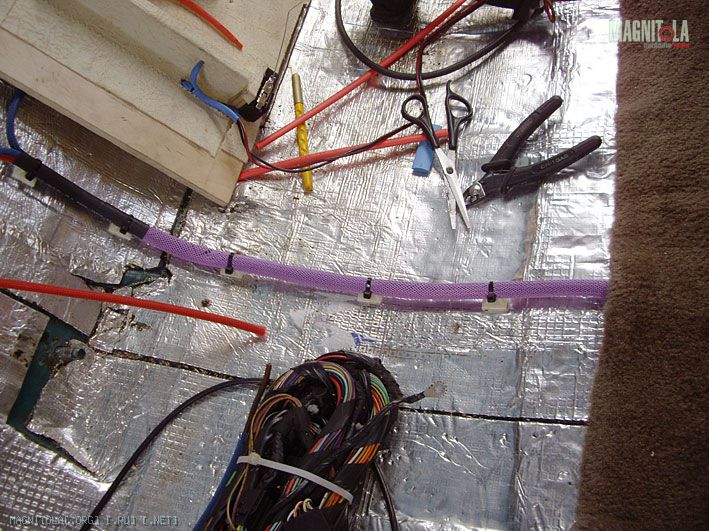

    Заодно сфоткал "кишку" из кабелей идущих к ГУ.
    Нажмите на изображение для увеличения
Название: inst210.jpg
Просмотров: 52
Размер:	143.2 Кб
ID:	25154Нажмите на изображение для увеличения
Название: inst211.jpg
Просмотров: 47
Размер:	96.4 Кб
ID:	25155

    Все концы подготовлены и протянуты в отверстия.
    Нужно заметить, что термоусадка надета не от балды!
    Вся трубка надета и усажена таким образом, что бы при вдевании кабеля в отверстие
    и при его подключении к дистрибьютору, все надписи на термоусадке остались скрытыми от глаза.
    Таким образом сделано везде, где кабель в термоусадке выходит наружу и находится на виду.
    Нажмите на изображение для увеличения
Название: inst212.jpg
Просмотров: 49
Размер:	94.5 Кб
ID:	25156Нажмите на изображение для увеличения
Название: inst213.jpg
Просмотров: 55
Размер:	118.9 Кб
ID:	25157

    Проблемой было ещё то, что кабели питания касались радиаторов охлаждения усилителя.
    Что-бы исключить нагрев, с обратной стороны панели дистрибьюторов разместил площадки
    и затянул кабели таким образом, что бы они входили в дистрибьюторы сверху.
    Нажмите на изображение для увеличения
Название: inst214.jpg
Просмотров: 51
Размер:	84.9 Кб
ID:	25158Нажмите на изображение для увеличения
Название: inst215.jpg
Просмотров: 43
Размер:	89.8 Кб
ID:	25159Нажмите на изображение для увеличения
Название: inst216.jpg
Просмотров: 46
Размер:	73.9 Кб
ID:	25160

    Заправленные кабели.
    Нажмите на изображение для увеличения
Название: inst217.jpg
Просмотров: 61
Размер:	110.7 Кб
ID:	25161

    Вот как выглядит разводка кабелей внутри ящика.
    Ни один кабель не пересекается с другим (всмысле сила и сигнальные).
    Нажмите на изображение для увеличения
Название: inst218.jpg
Просмотров: 64
Размер:	99.9 Кб
ID:	25162

    Для приведения в надлежащий вид и закрепления всех кабелей,
    Упорядочил массу на подсветку дистрибов.
    Сначала думал протянуть и подключить к дистрибьютору массы,
    но туда проводок не дотягивался. Пришлось посадить его на отдельную массу.
    Обжал провод кольцом и через специальную шайбу прикрутил к болту,
    крепящему деревянную конструкцию. Дополнительно закрепил провод к шатному крепежу.
    Нажмите на изображение для увеличения
Название: inst219.jpg
Просмотров: 36
Размер:	60.7 Кб
ID:	25163Нажмите на изображение для увеличения
Название: inst220.jpg
Просмотров: 44
Размер:	113.5 Кб
ID:	25164Нажмите на изображение для увеличения
Название: inst221.jpg
Просмотров: 45
Размер:	115.4 Кб
ID:	25165Нажмите на изображение для увеличения
Название: inst222.jpg
Просмотров: 49
Размер:	87.8 Кб
ID:	25166

    Вот так это выглядит в конечном варианте.
    Нажмите на изображение для увеличения
Название: inst223.jpg
Просмотров: 44
Размер:	110.7 Кб
ID:	25167

    Затем настало время подключения кабелей питания к дистрибьютору.
    Убил на это около 2 часов. Что бы аккуратненько всё было.
    Результат:
    Нажмите на изображение для увеличения
Название: inst224.jpg
Просмотров: 80
Размер:	100.8 Кб
ID:	25168Нажмите на изображение для увеличения
Название: inst225.jpg
Просмотров: 81
Размер:	95.0 Кб
ID:	25169Нажмите на изображение для увеличения
Название: inst226.jpg
Просмотров: 67
Размер:	121.9 Кб
ID:	25170
    Нажмите на изображение для увеличения
Название: inst227.jpg
Просмотров: 59
Размер:	103.2 Кб
ID:	25171Нажмите на изображение для увеличения
Название: inst228.jpg
Просмотров: 47
Размер:	127.1 Кб
ID:	25172Нажмите на изображение для увеличения
Название: inst229.jpg
Просмотров: 66
Размер:	108.5 Кб
ID:	25173

    Обрадовался-было, что наконец-то ВСЁ... но забыл закрепить remote. Закрепил.
    Нажмите на изображение для увеличения
Название: inst230.jpg
Просмотров: 46
Размер:	127.4 Кб
ID:	25174Нажмите на изображение для увеличения
Название: inst231.jpg
Просмотров: 60
Размер:	113.5 Кб
ID:	25175

    Снял ящичег внутри. Чёрные - кабели питания к обоим усилителям и реле remote.
    Фиолетовый - мультикор из кроссовера в усилитель на фронт.
    Фотку сделал, что бы показать, что кабели не пересекаются.
    Нажмите на изображение для увеличения
Название: inst232.jpg
Просмотров: 67
Размер:	139.8 Кб
ID:	25176

    Что ж, Я СДЕЛАЛ ЭТО!
    Как и говорил в самом начале - НИ ОДНИ КАБЕЛЬ ПИТАНИЯ НЕ ПЕРЕСЕКАЕТСЯ НИ С ОДНИМ СИГНАЛЬНЫМ КАБЕЛЕМ!!!

    Теперь остался саб, доделать двери и подиумы для пищалок.


  11. #330
    Сочинско - Батумский =) Начальник смены
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 375261 Аватар для Gevo
    Регистрация
    03.04.2008
    Город/село
    г.Сочи,Завокзальный район , возле Мемориала =))
    Сообщений
    2,761
    Спасибо (Раздал)
    2805
    Спасибо (Получил)
    895

    Re: Меееедленный такой инсталл:)

    А ящик чем обтянул ? Свиду на обои похожу


Социальные закладки

Социальные закладки

Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
  •
  cc by-nc-sa
