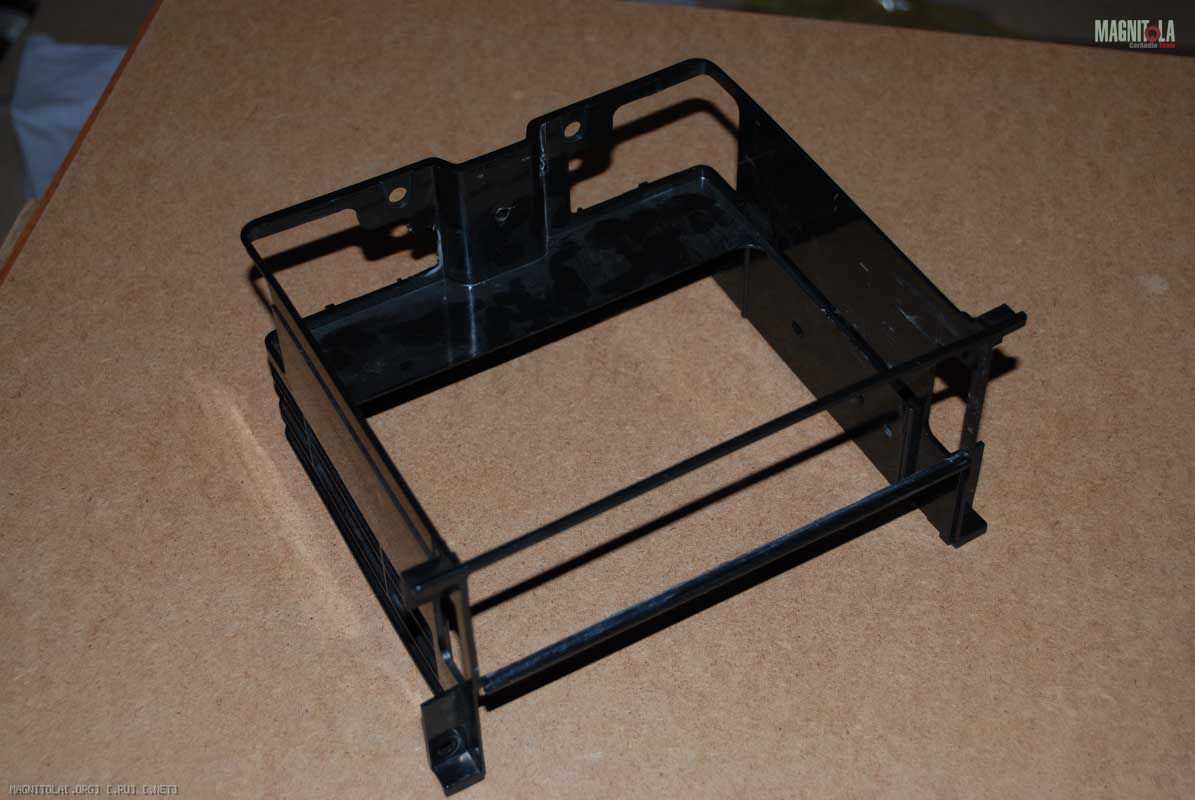

Штатно в этой машине магнитола должна неизвестным способом крепиться к пластиковой рамочке, причем подключить к ГУ оптику или RCA невозможно из-за перекрытия каркасом задней части источника звука.
Вот так было:
Вложение 96963Вложение 96972

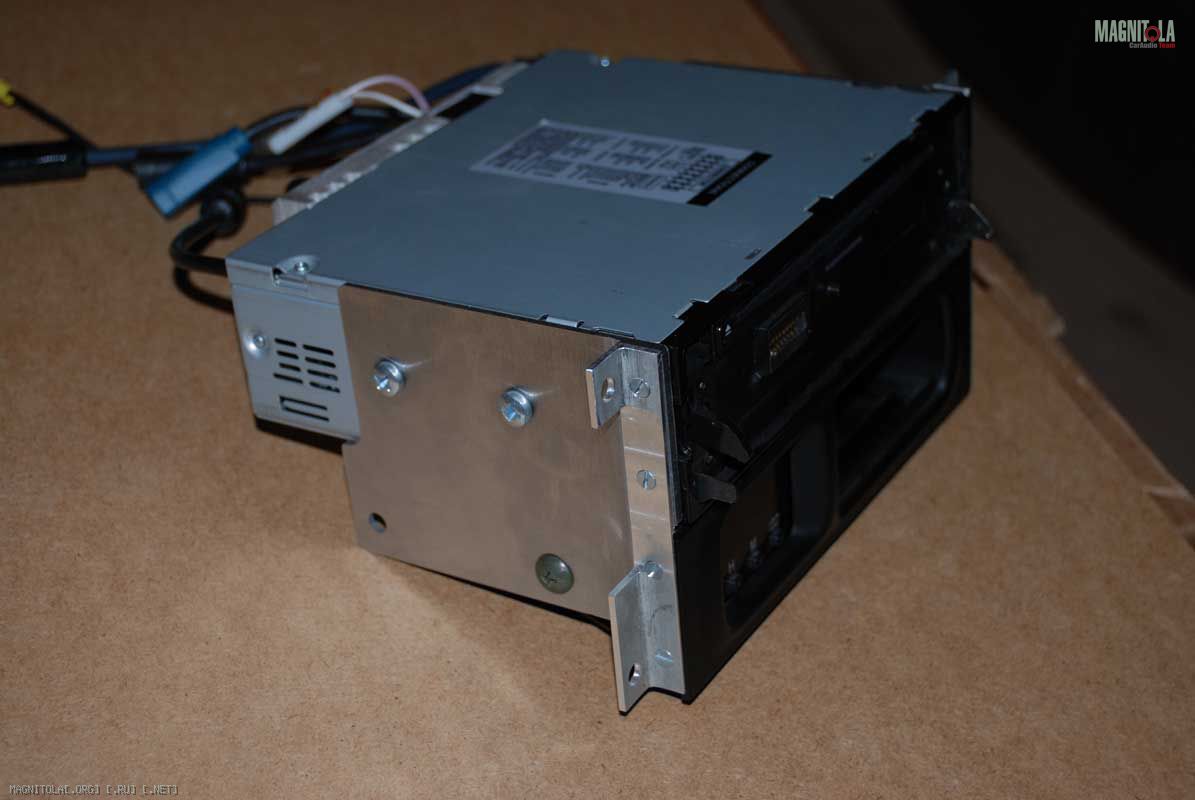

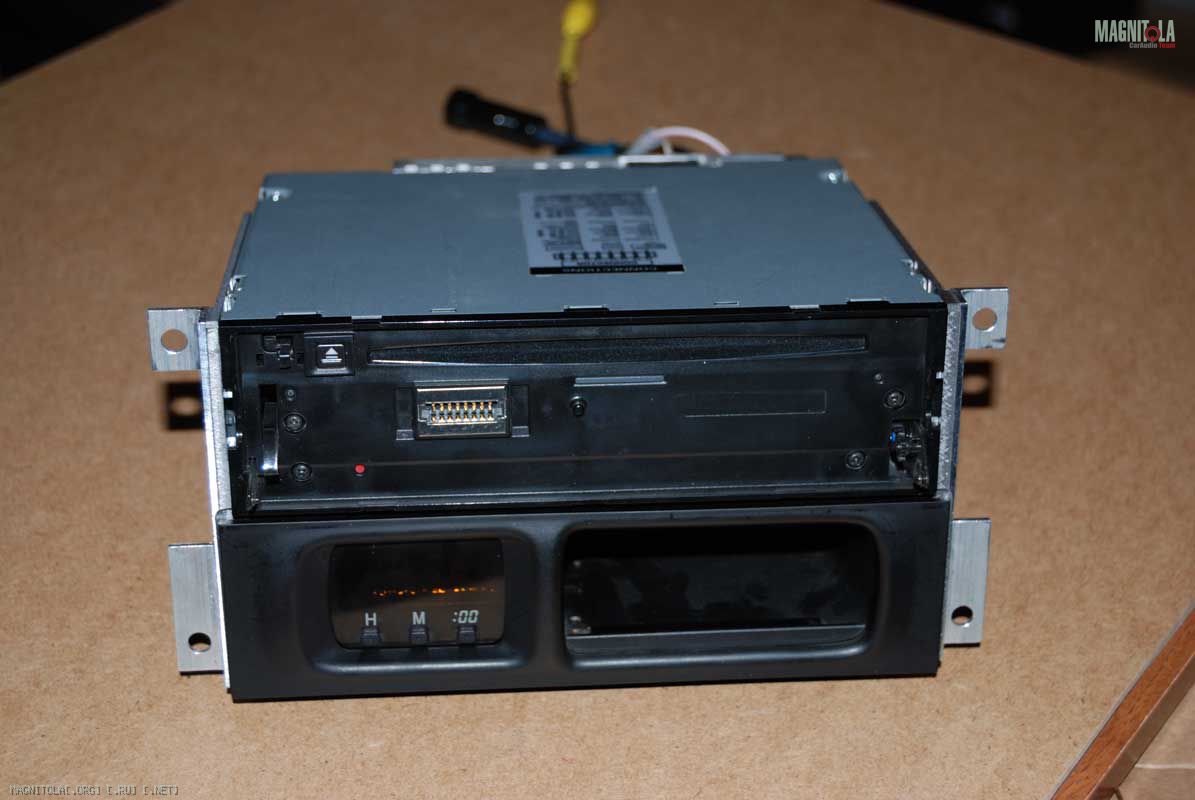

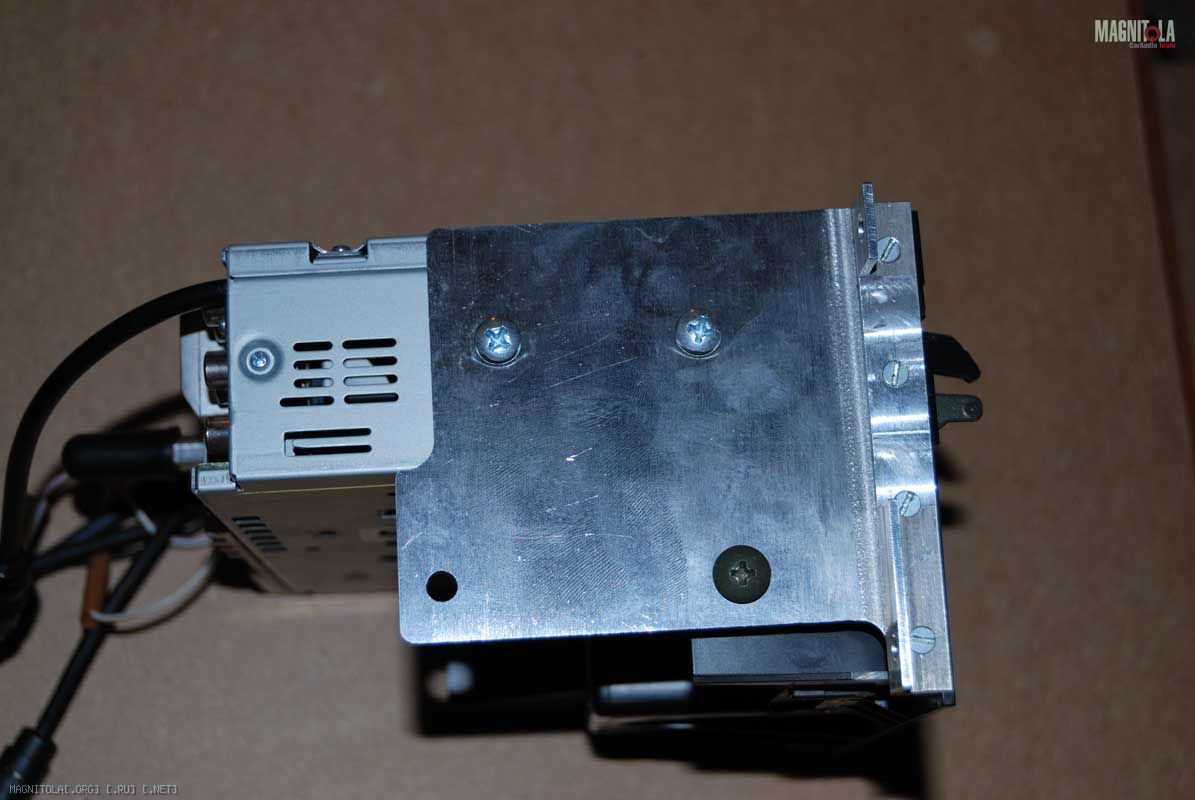

Вот так стало:
Вложение 96964Вложение 96965Вложение 96966

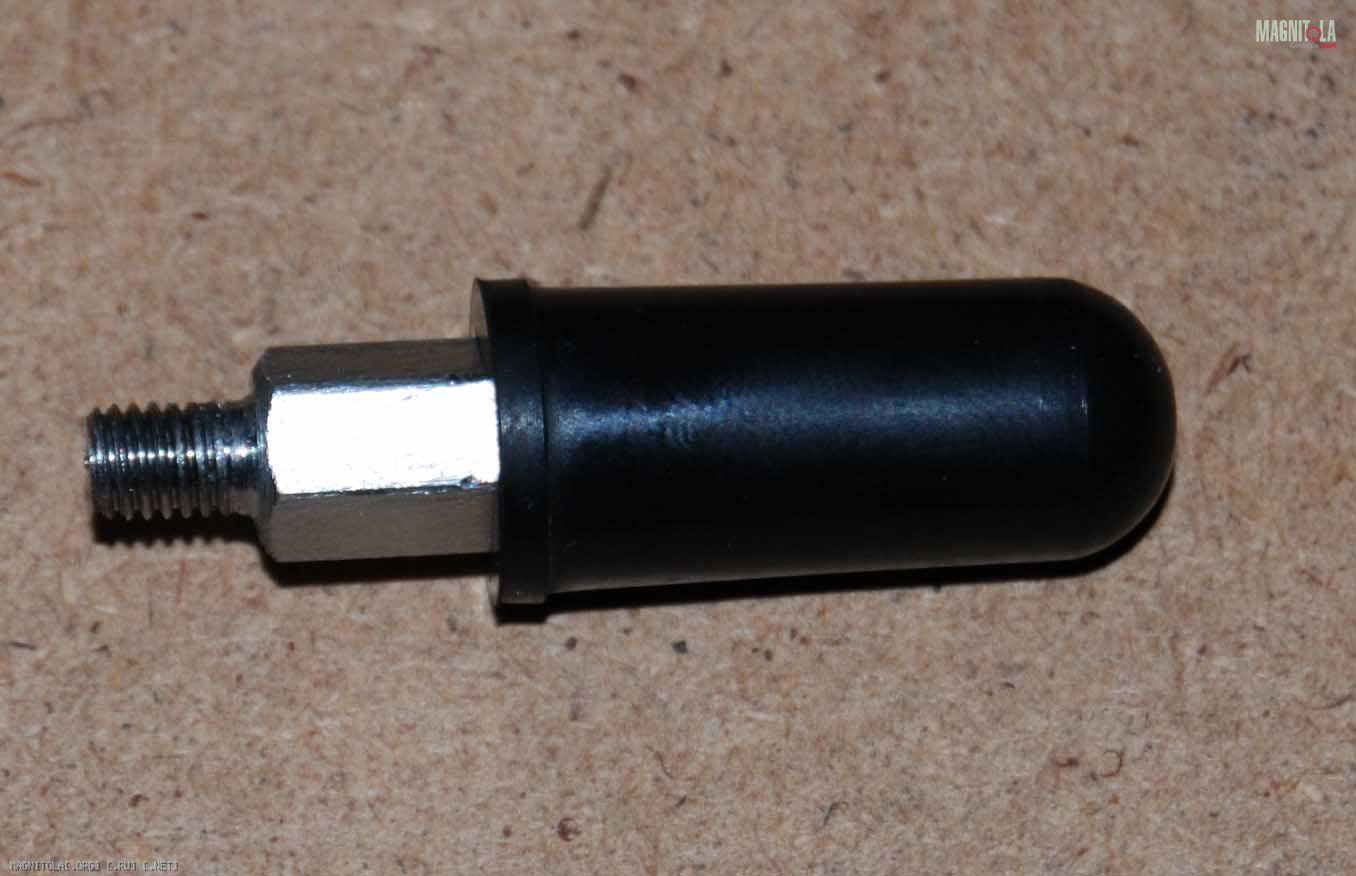

После этого возникла необходимость в новом удлиненном хвостовике. Стандартный не доставал до отверстия. Удлиненный хвостовик:
Вложение 96971http://magnitola.org/images/misc/pencil.png

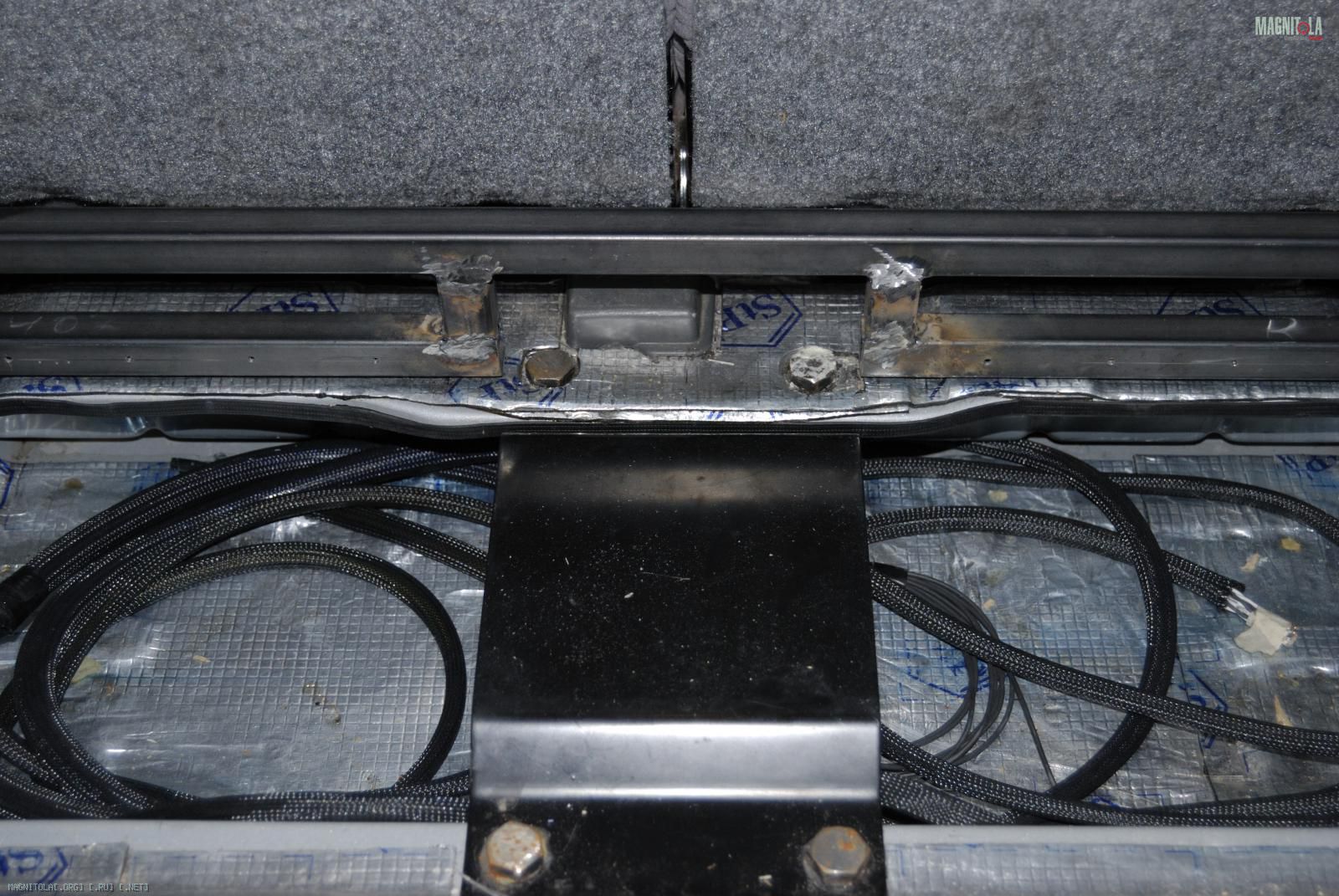

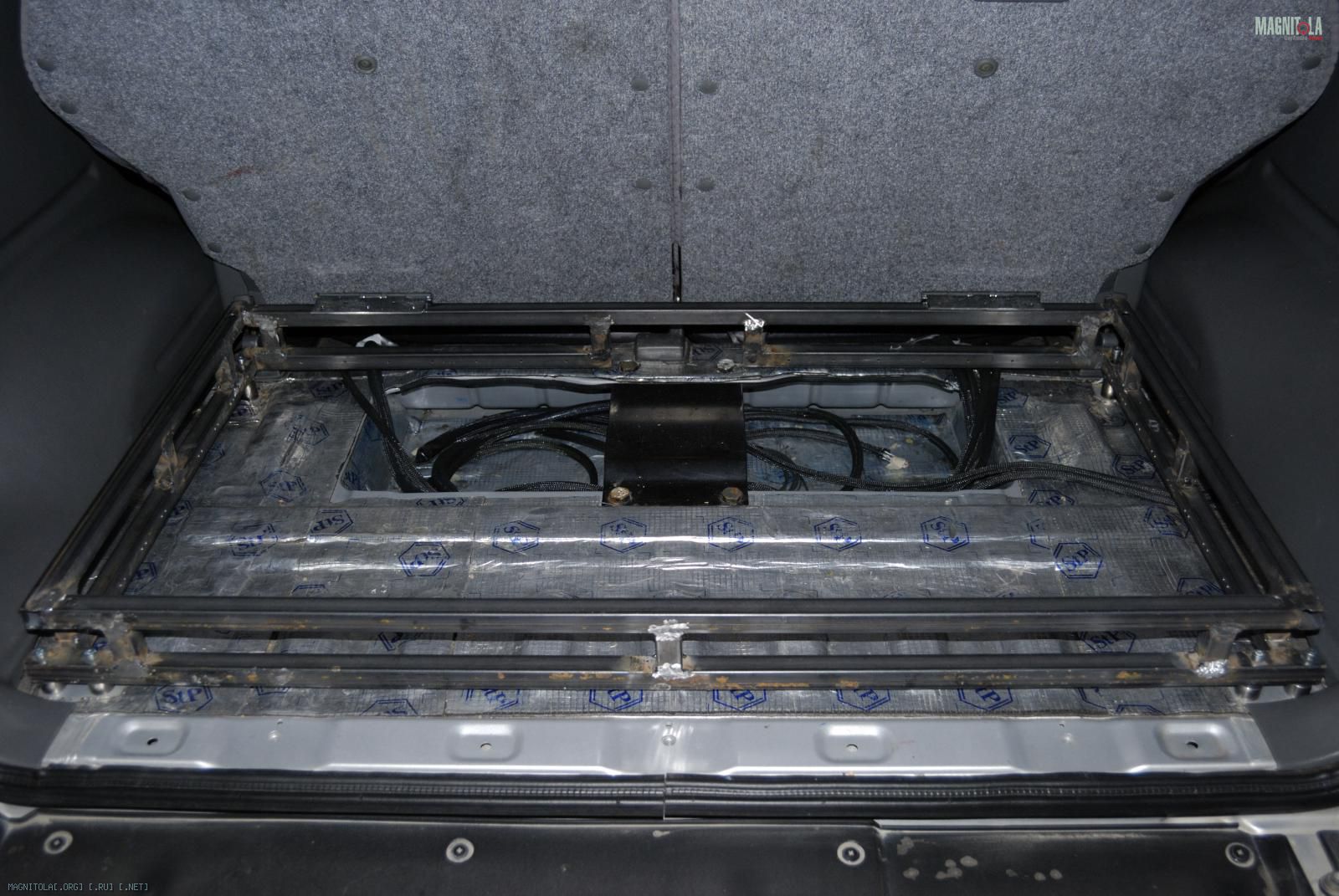

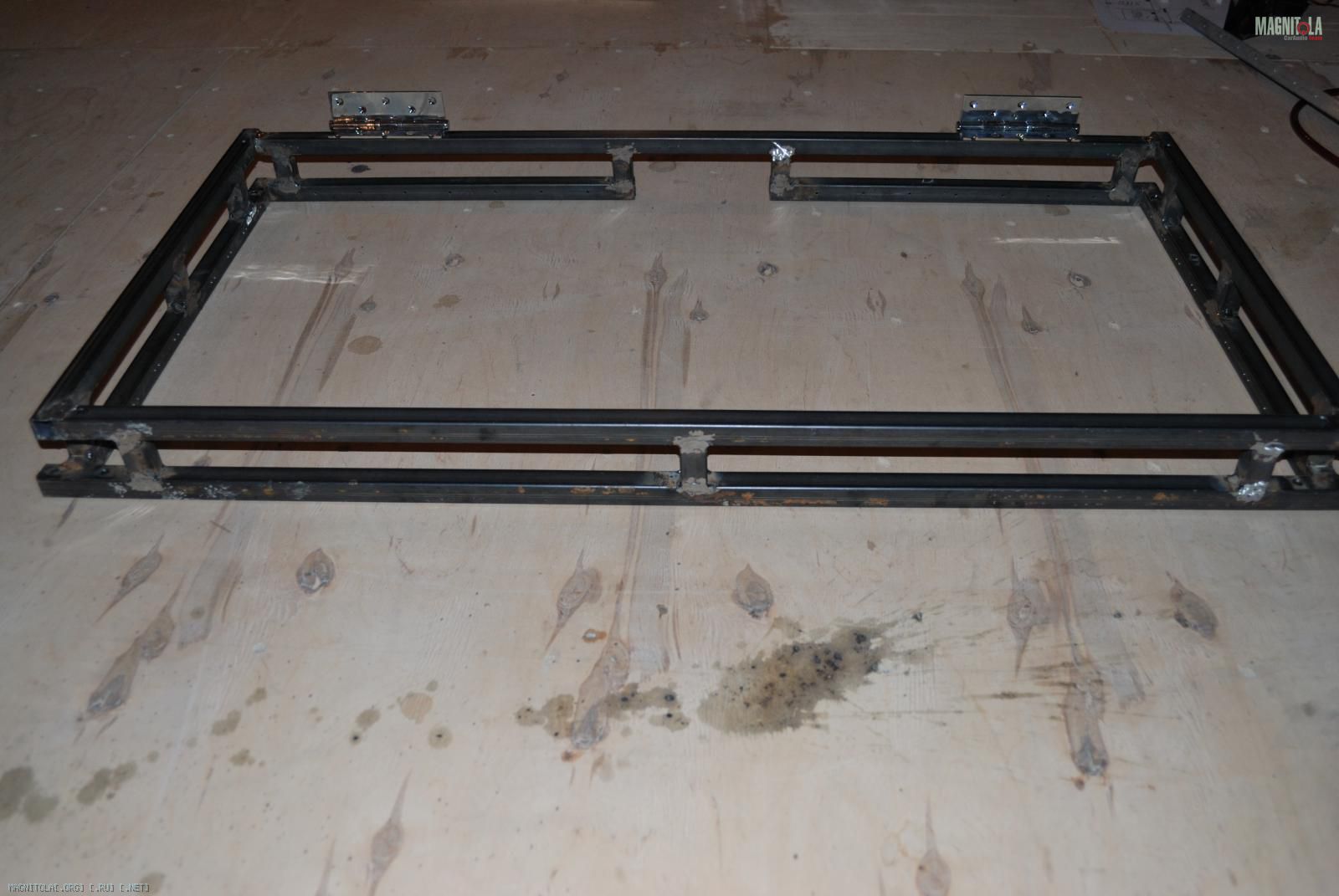

После долгих измерений и вычислений спроектировал наконец таки раму. Выполнил ее из трубы квадратной 20х20х2. Вот что получилось:
Вложение 96978 Вложение 96980Вложение 96981

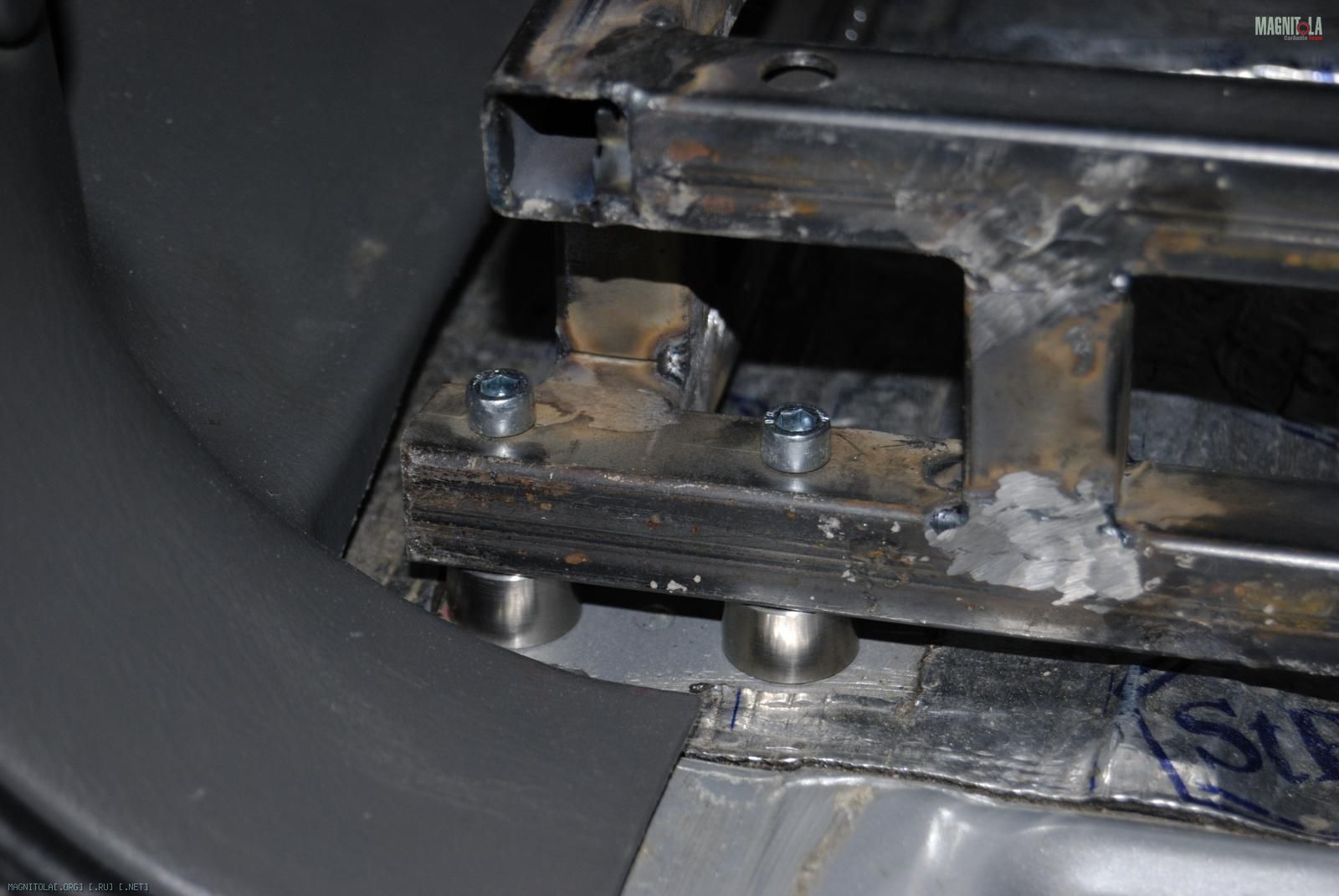

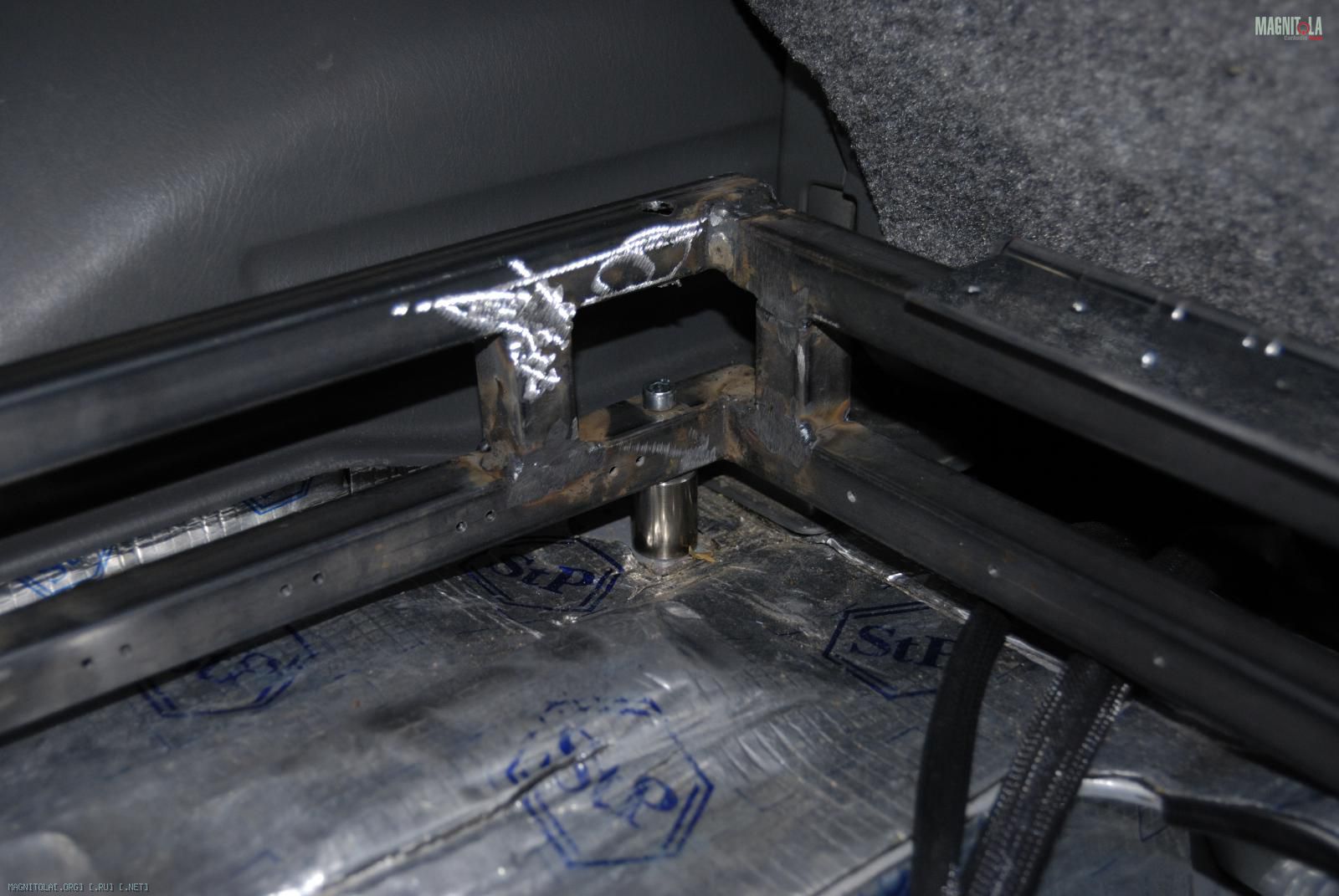

Вся рама будет притягиваться к кузову шестью болтами М6 через дистанционные втулки. Причем из-за неровного дна багажника высота втулок разная 13 и 26 мм. Узел крепления:
Вложение 96982Вложение 96983
С завтрашнего дня нахожусь в заслуженном отпуске, надеюсь скорость инсталляции возрастет. Работа продолжается..

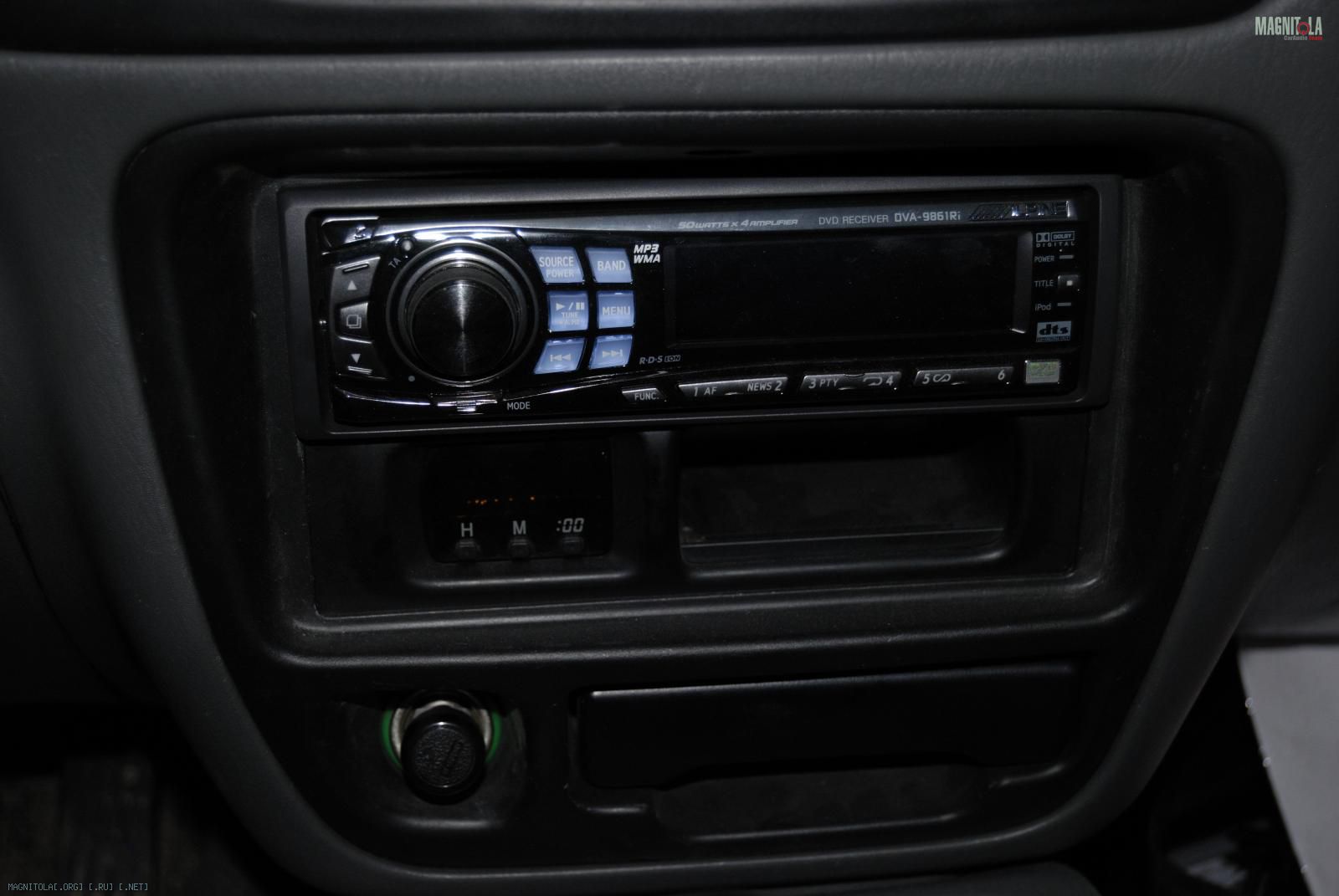

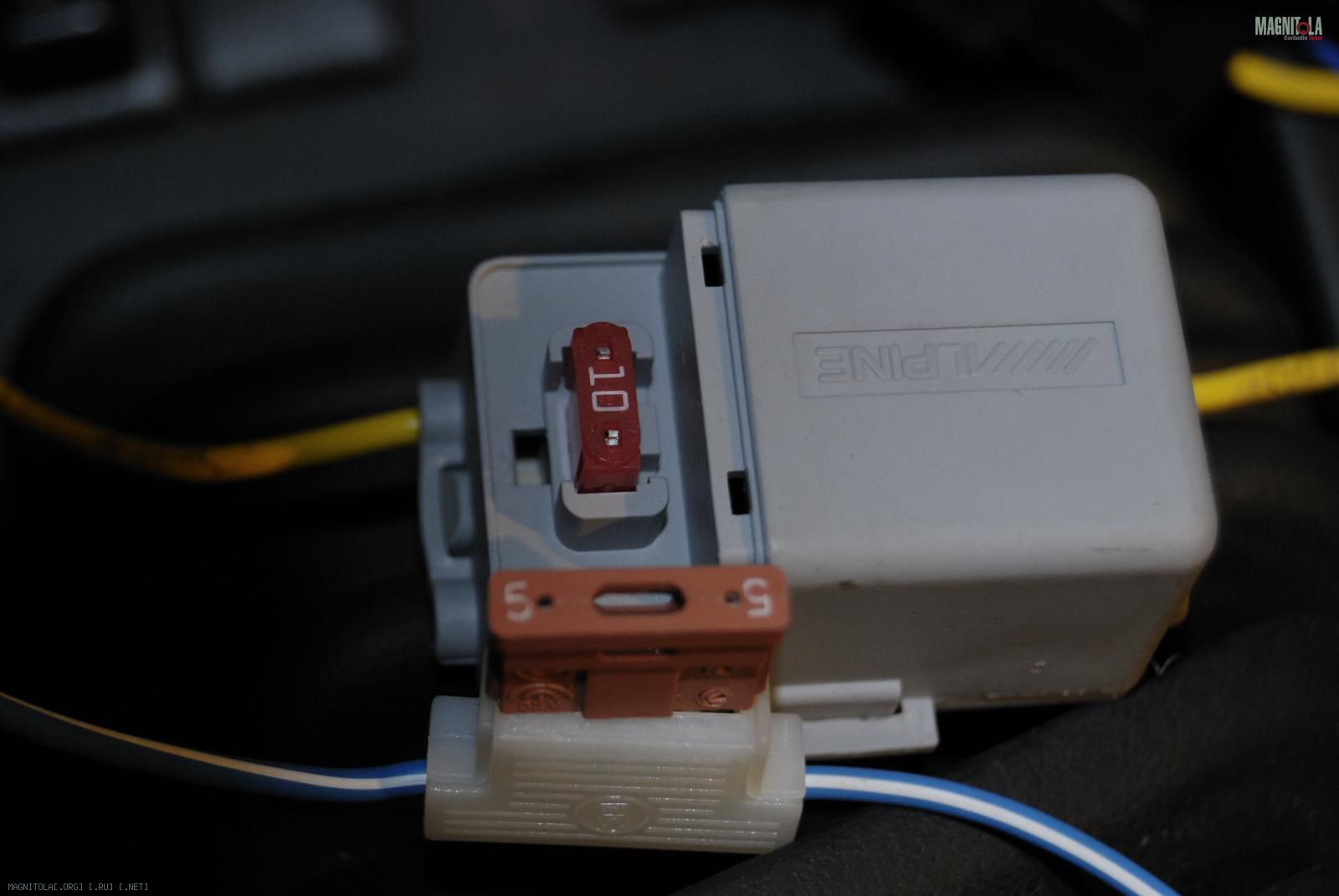

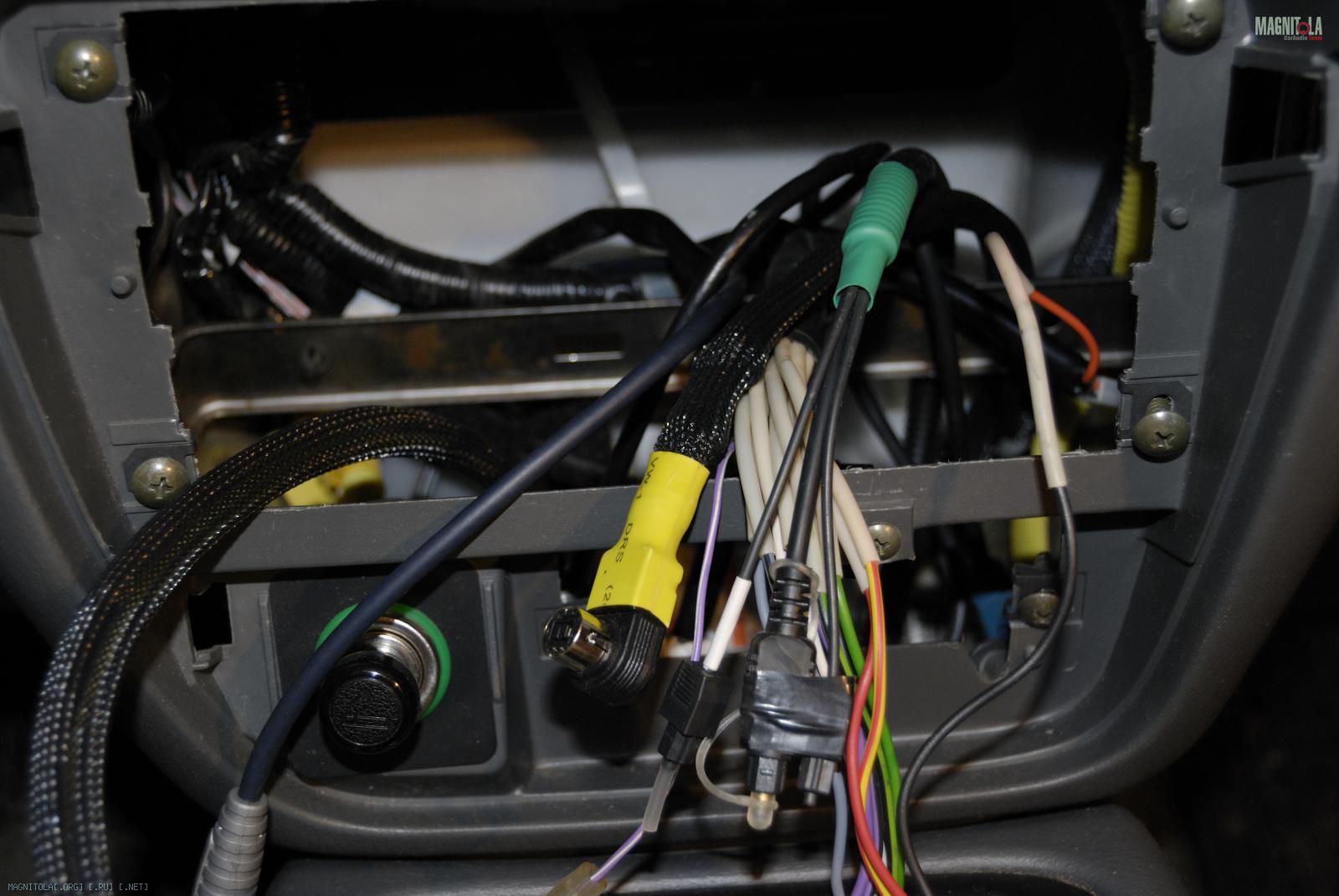

Скажу без лишней скромности, кронштейны ГУ идеально спроектированы и не менее идеально изготовлены. Не зря политех закончил. Собственно ГУ после сборки и подключения всех проводов:
Вложение 98470Вложение 98469Вложение 98468

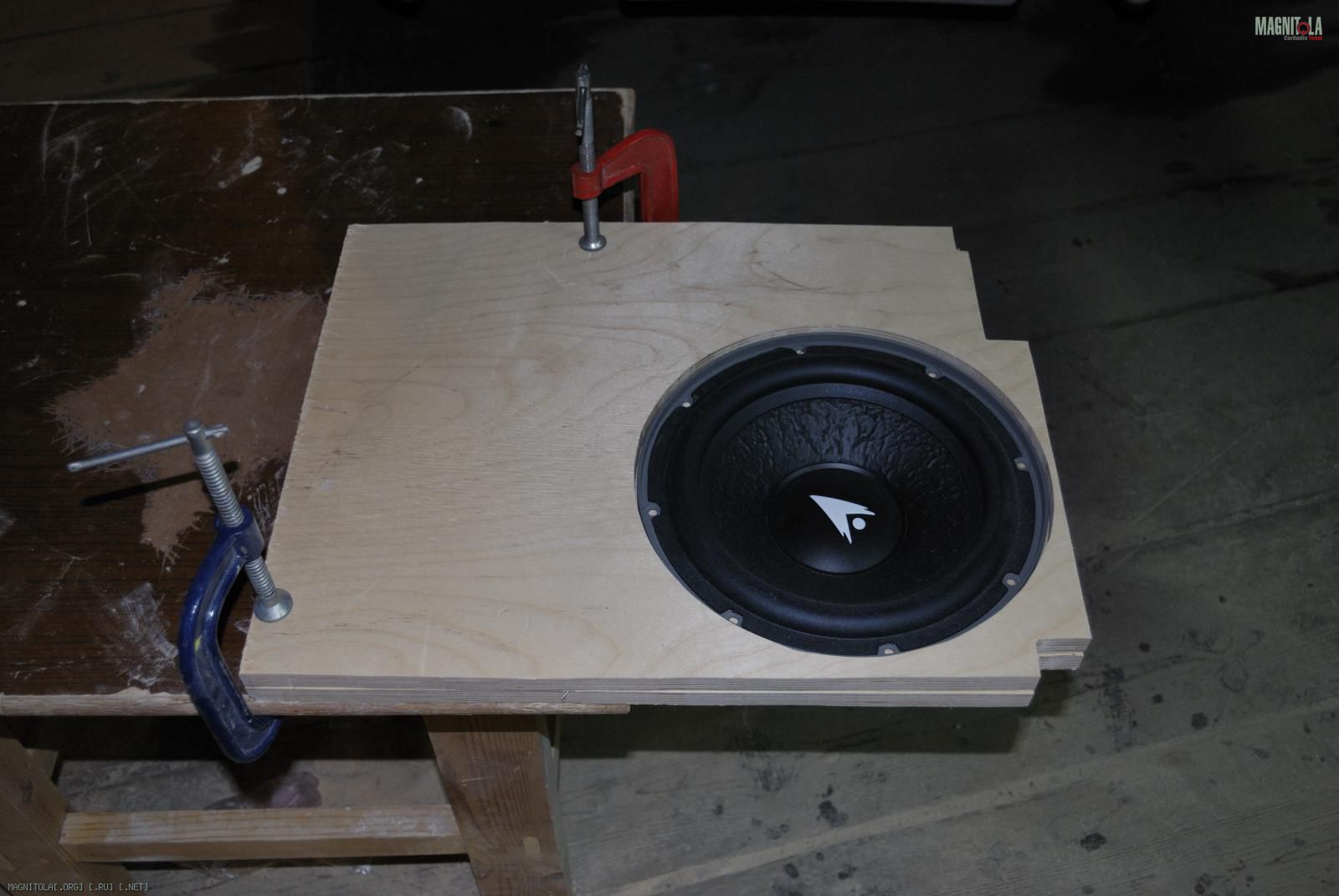

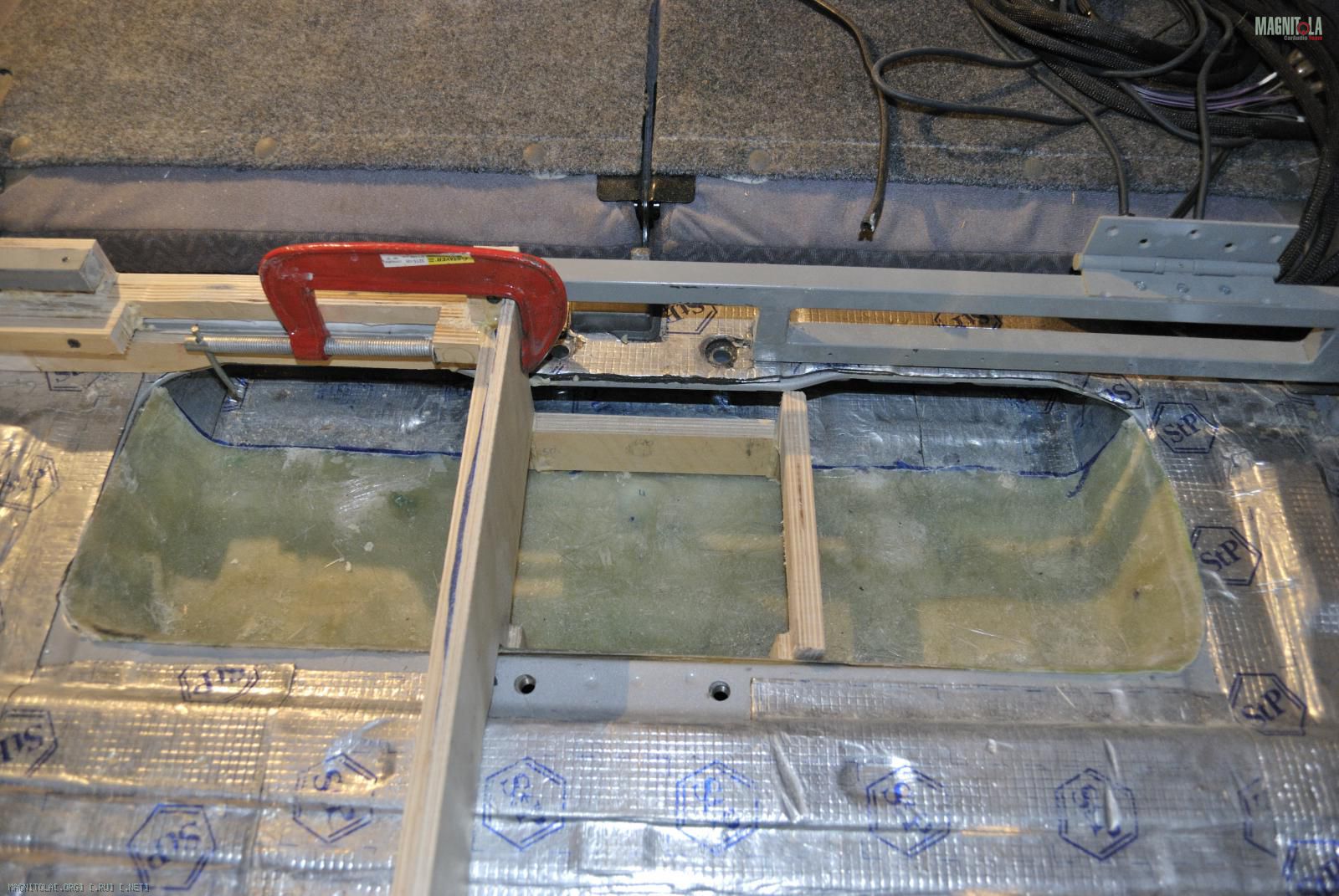

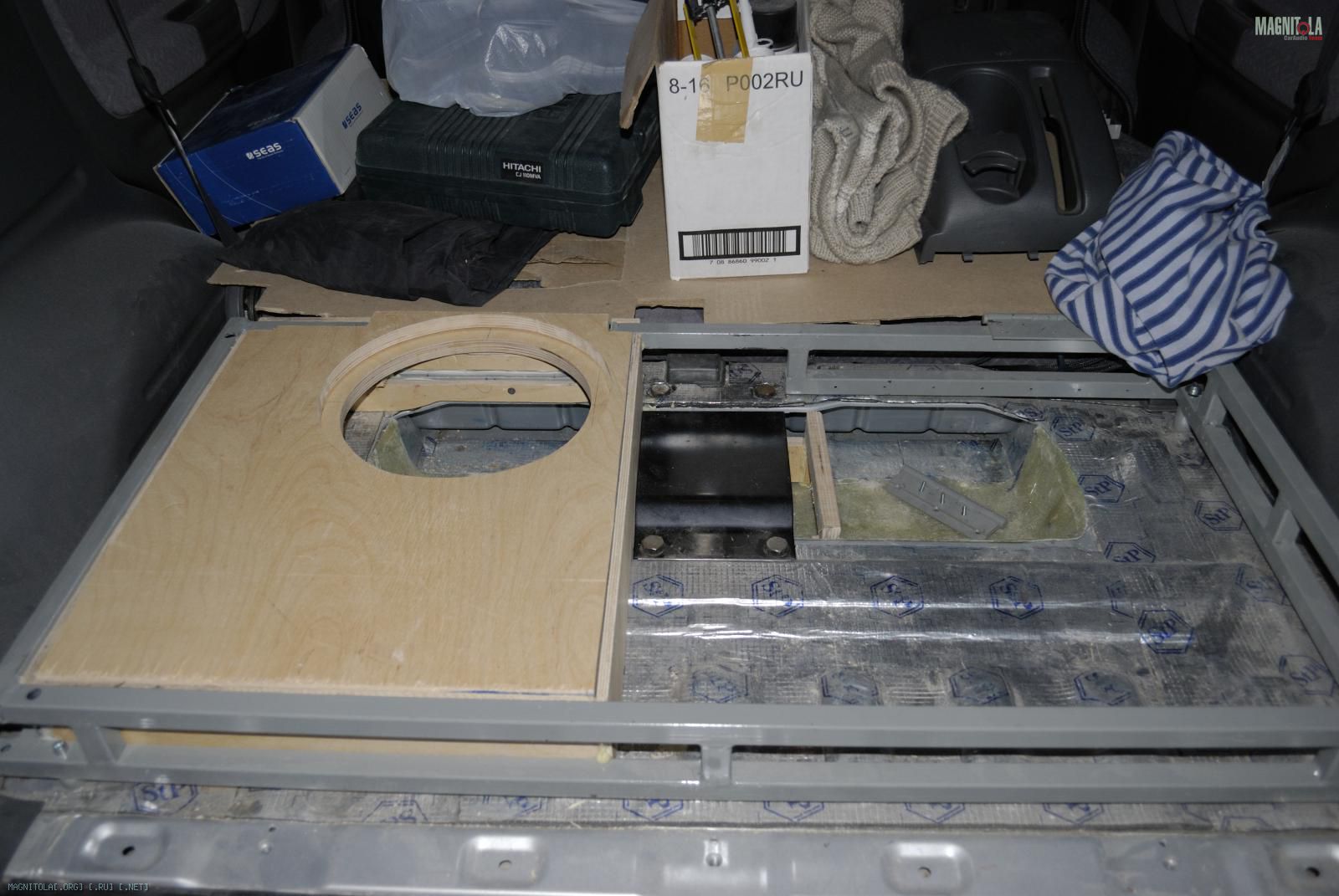

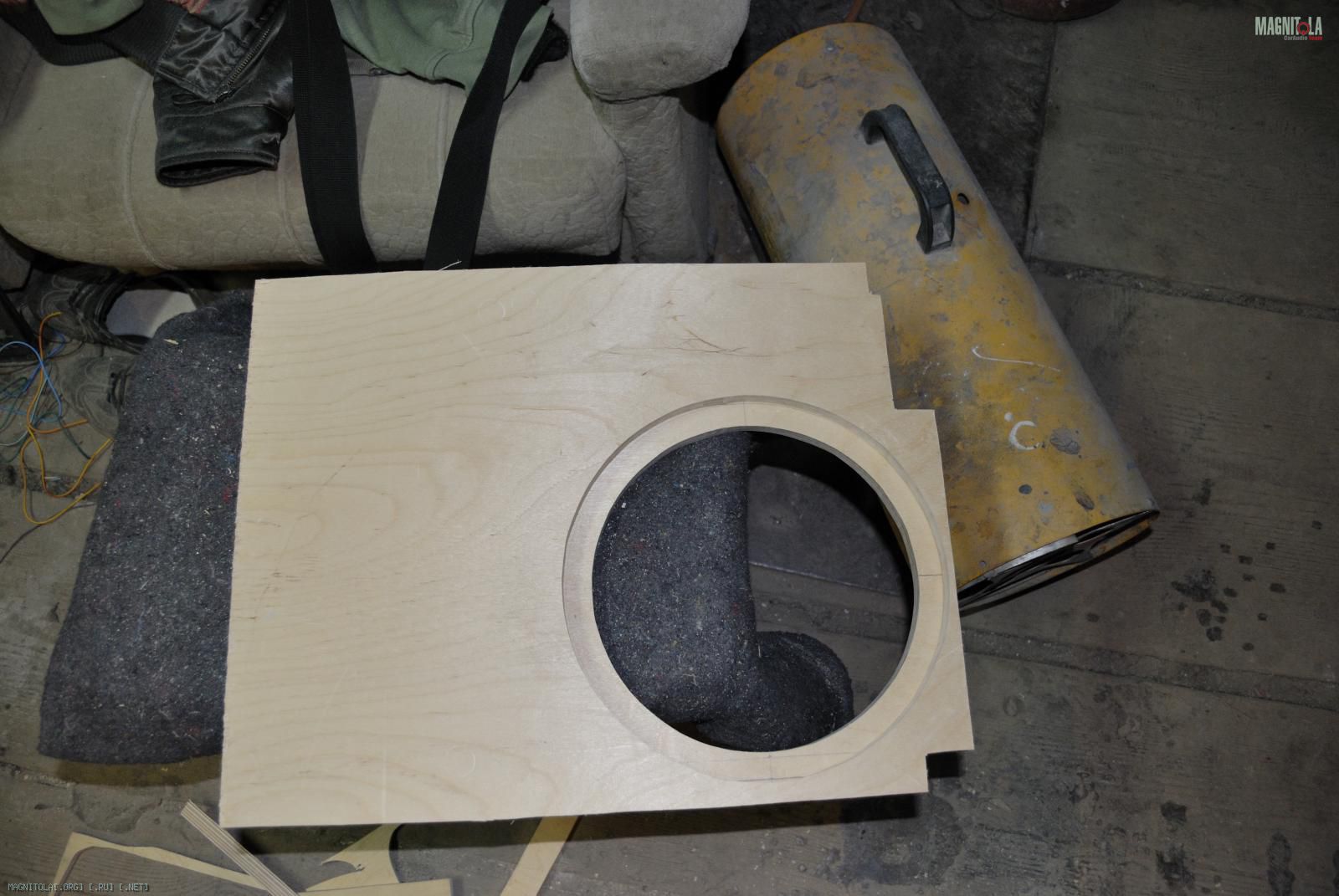

Строительство корпуса саба: от картона до фанеры..
Вложение 98471Вложение 98472Вложение 98473Вложение 98474Вложение 98475

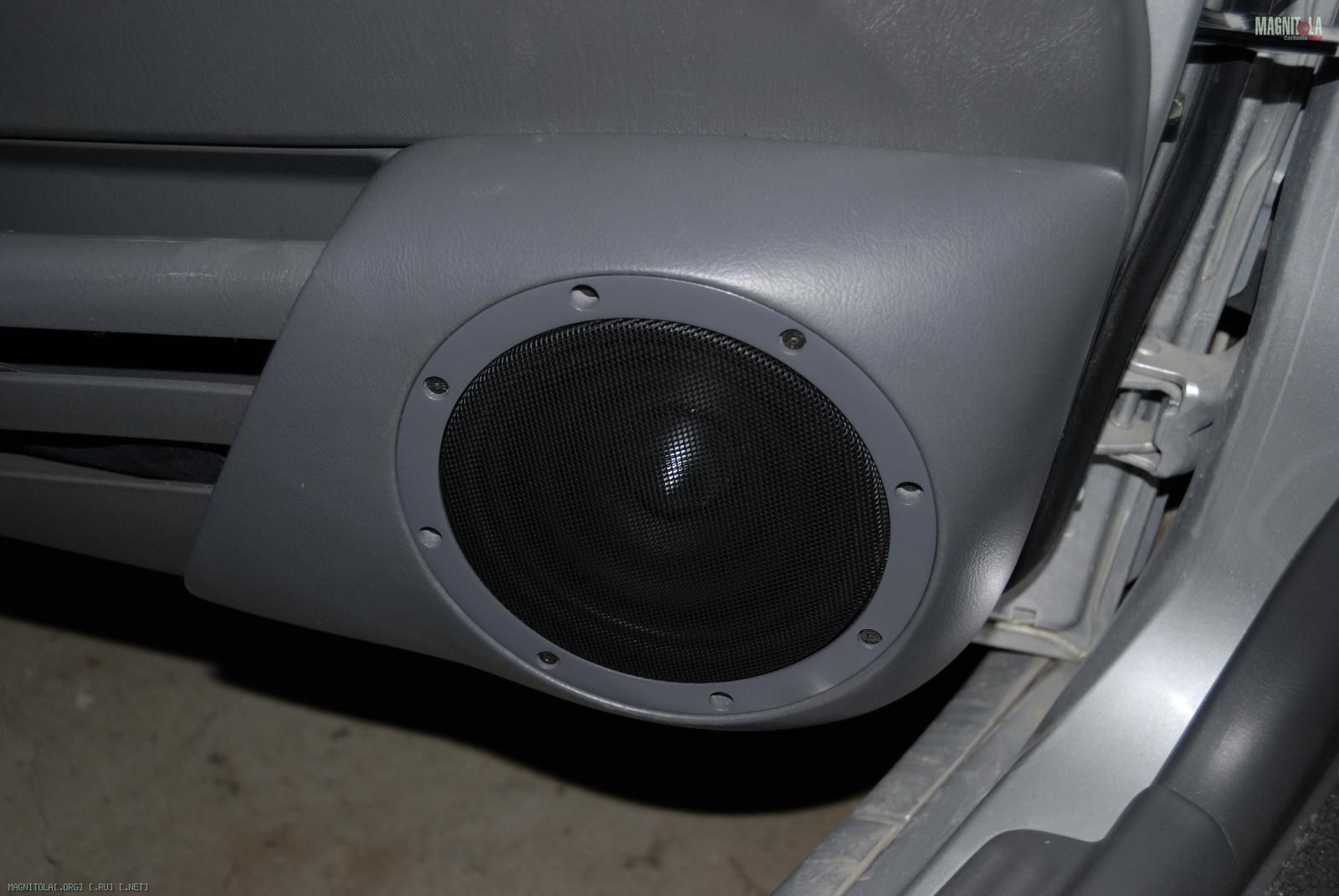

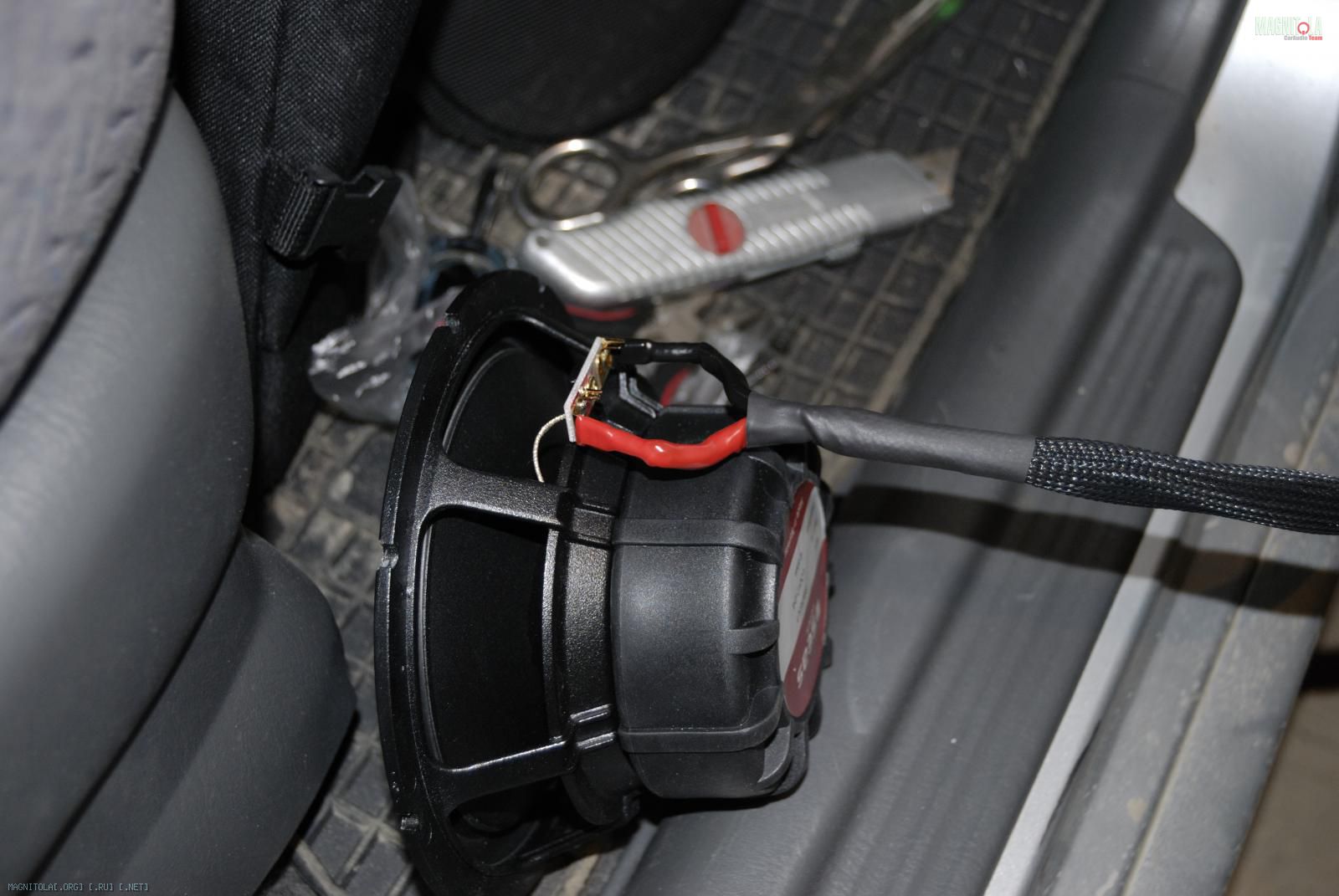

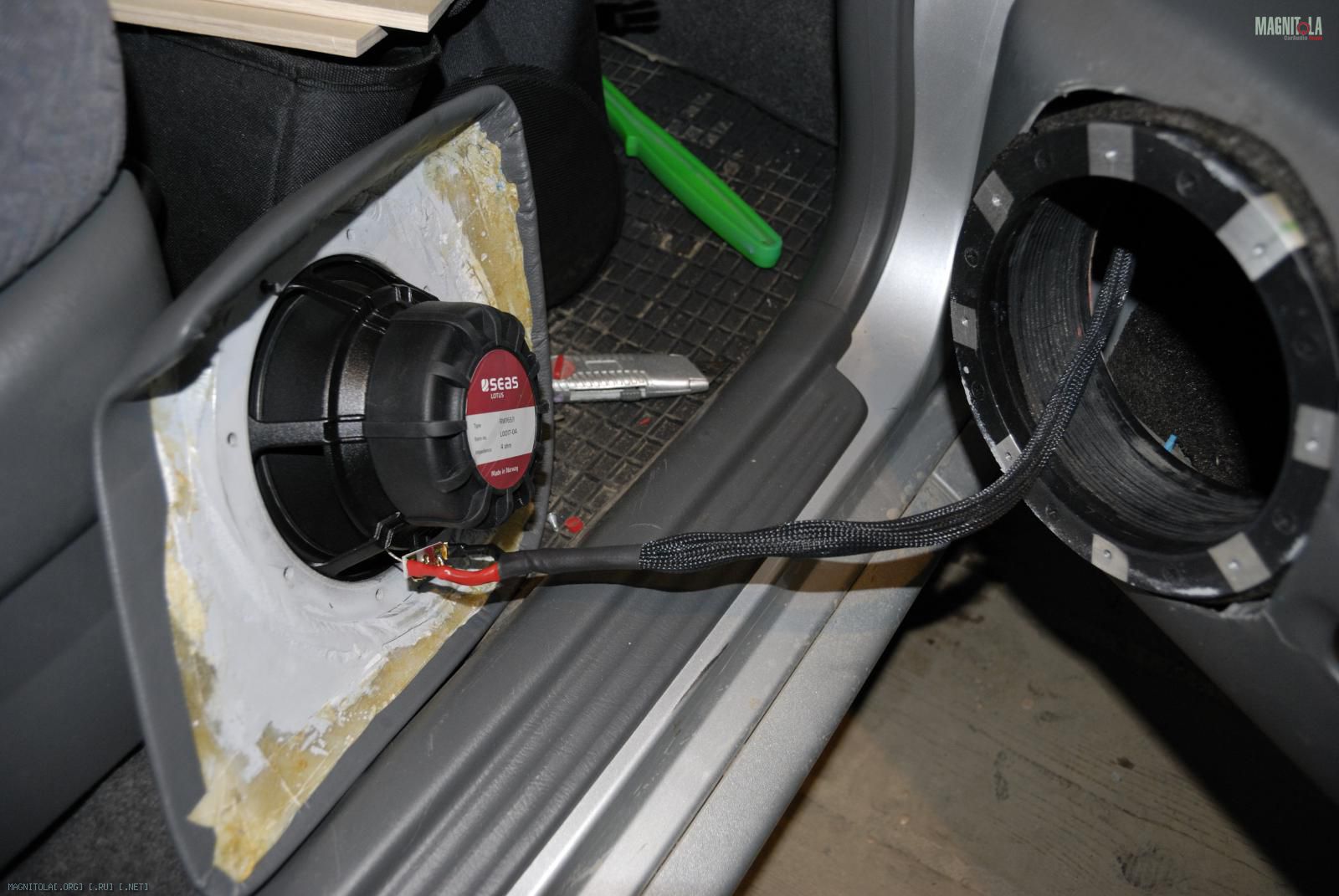

Установка динамиков в дверь
Вложение 98476Вложение 98479Вложение 98477Вложение 98478Вложение 98480 http://magnitola.org/images/misc/pencil.png
Что за Seas'ы? Уже пробовал включать?

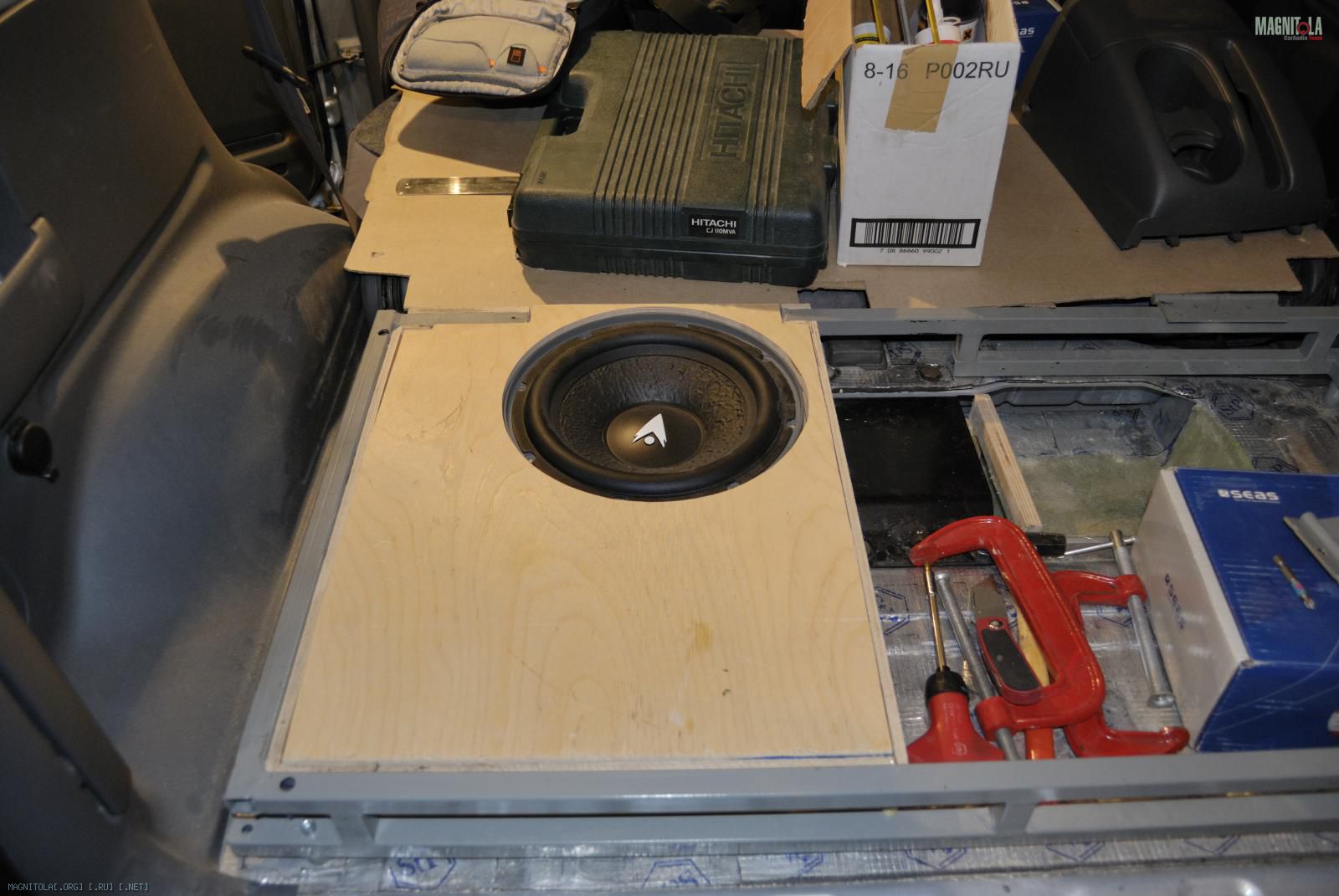

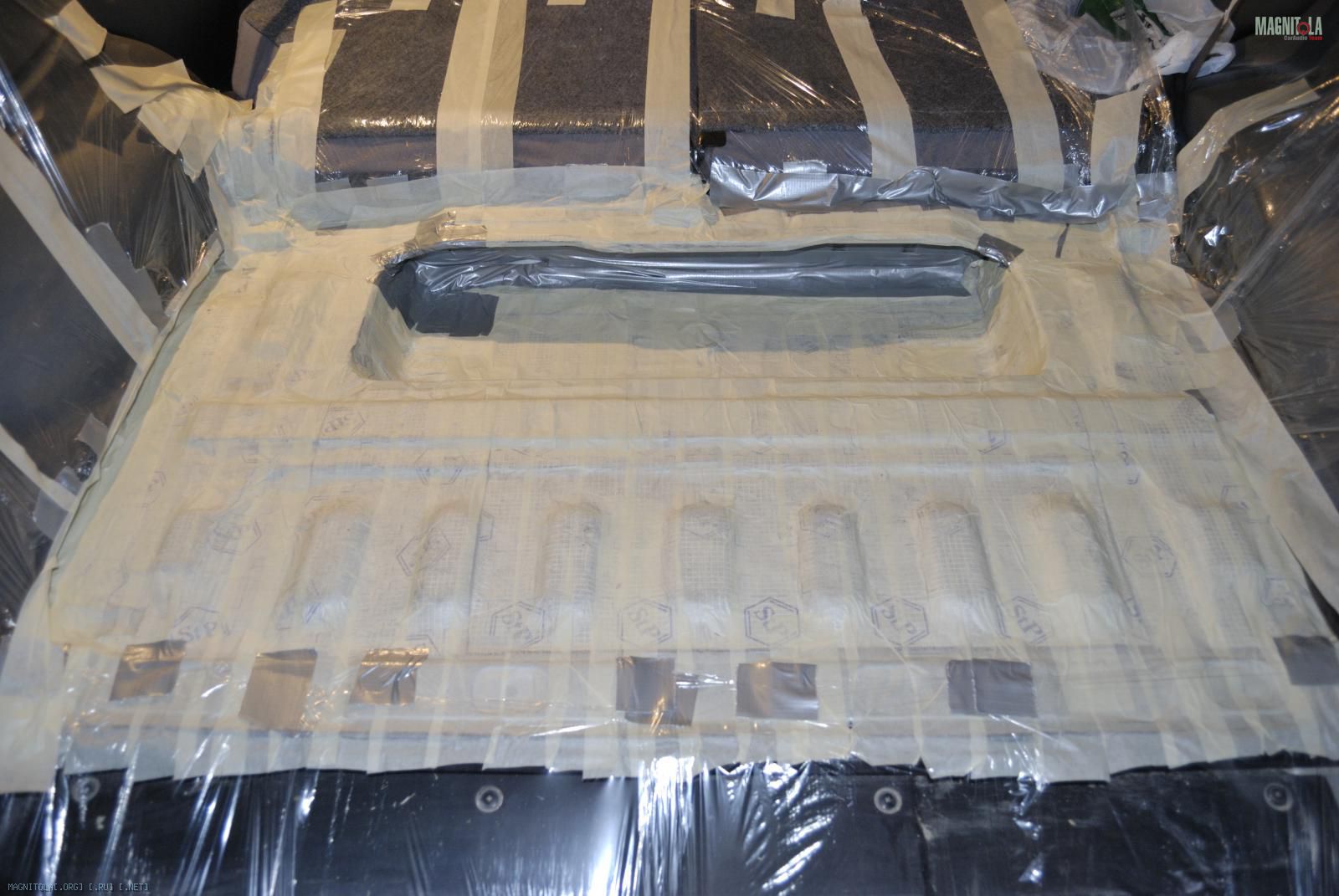

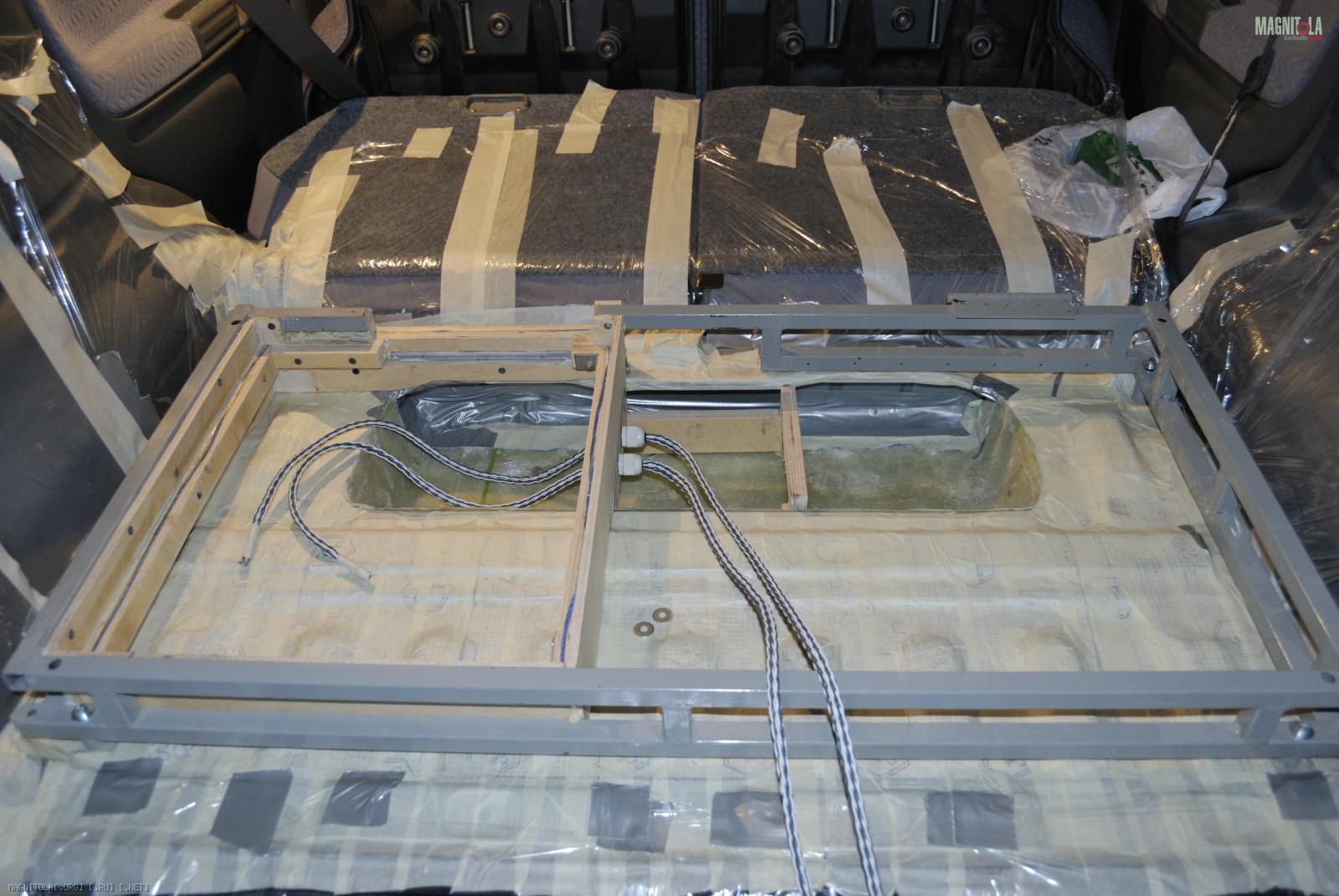

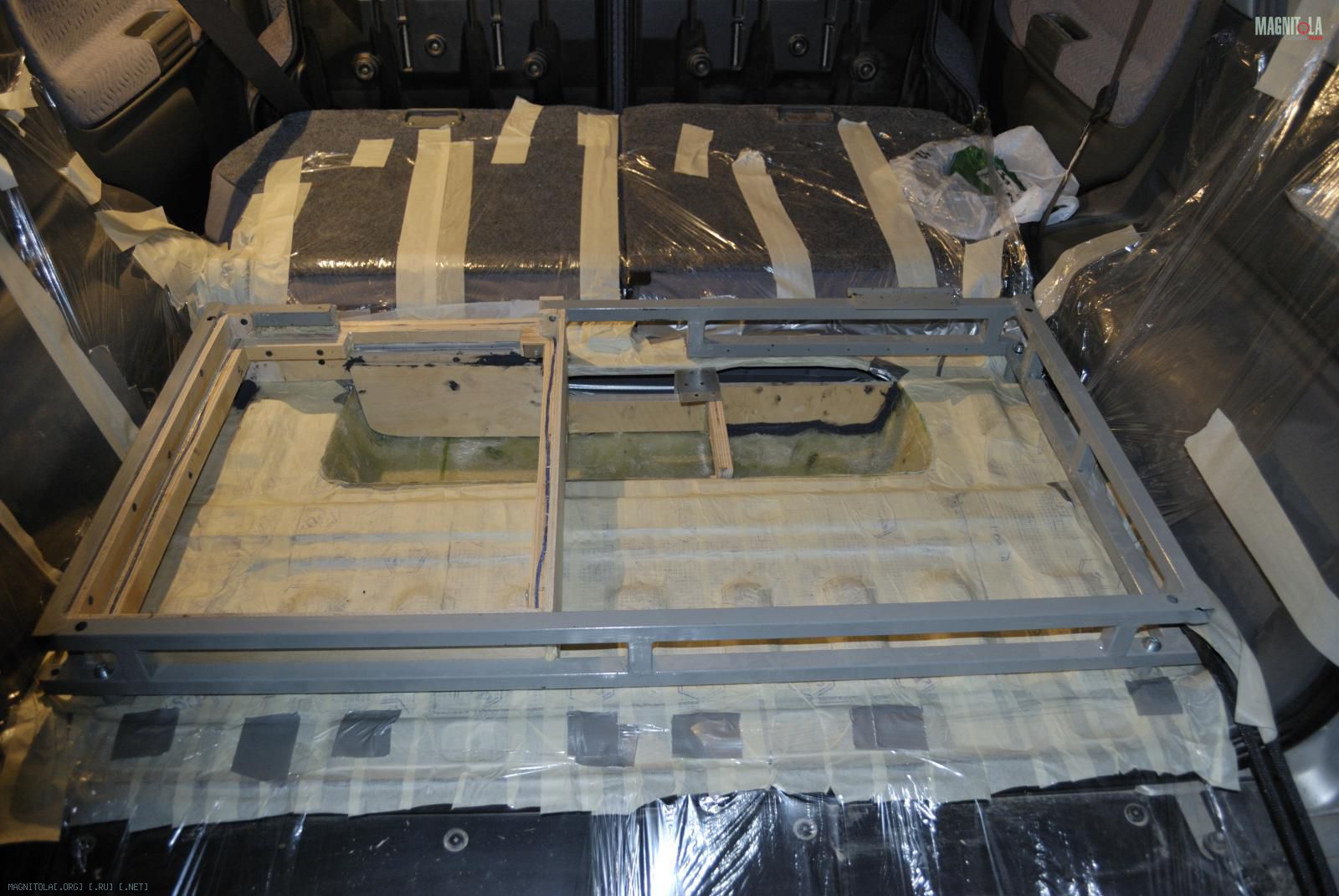

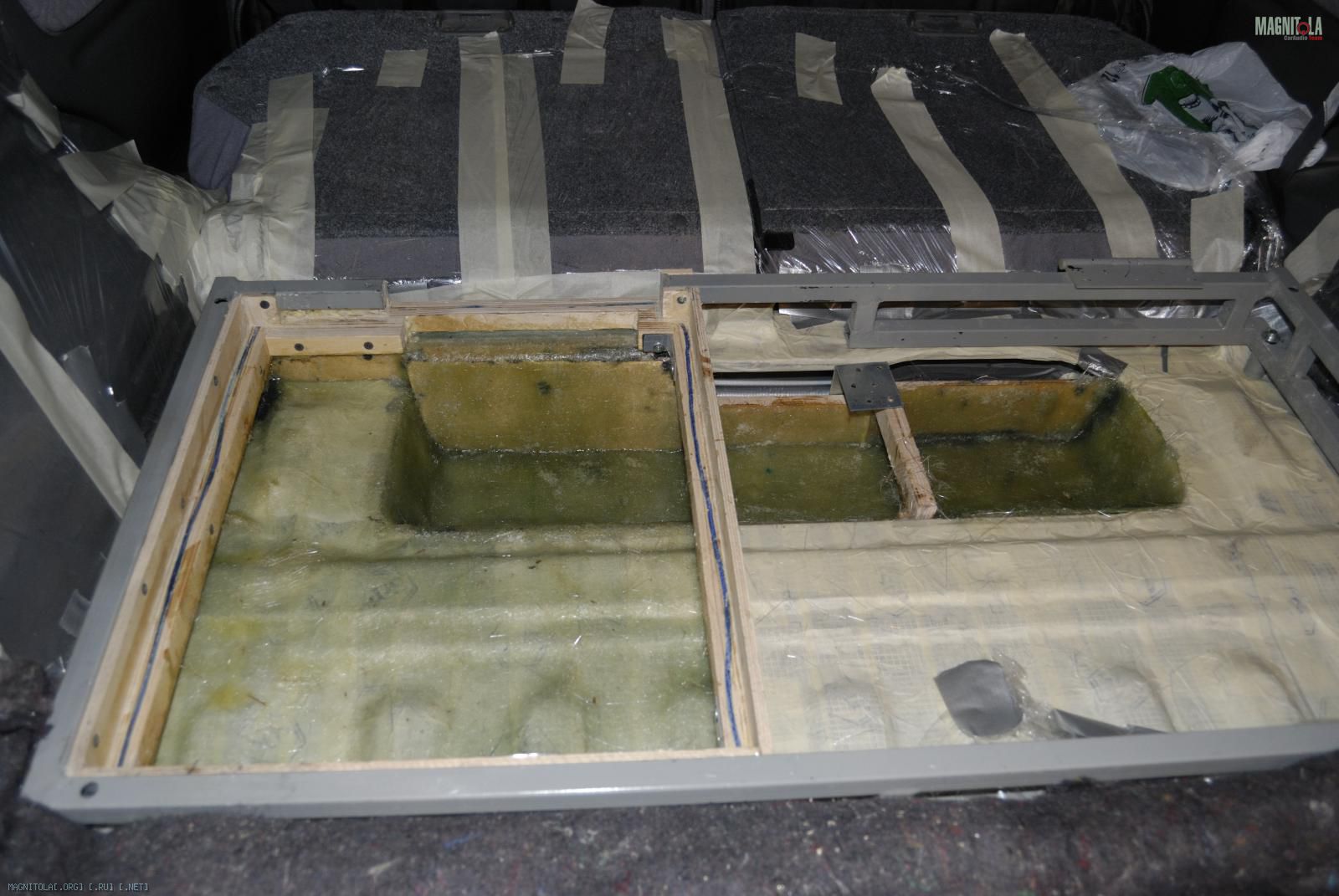

..продолжение строительства корпуса
Вложение 98579Вложение 98582Вложение 98588Вложение 98580Вложение 98581Вложение 98591
Модель вот такая http://www.seas.no/index.php?option=...251&Itemid=236 Пока не слушал и ни у кого не слышал. Надеюсь не разочаруюсь.Цитата:
Сообщение от dadec

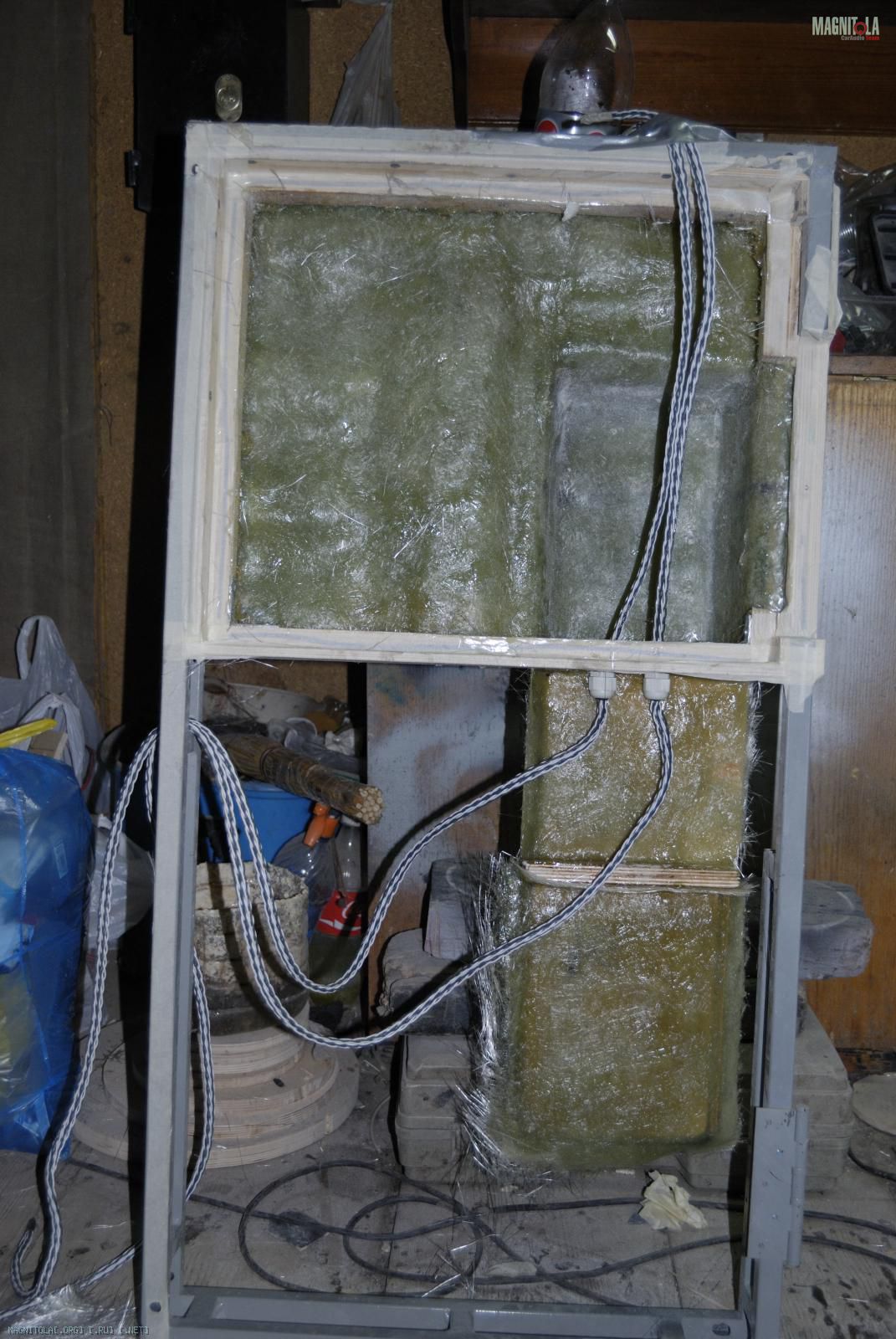

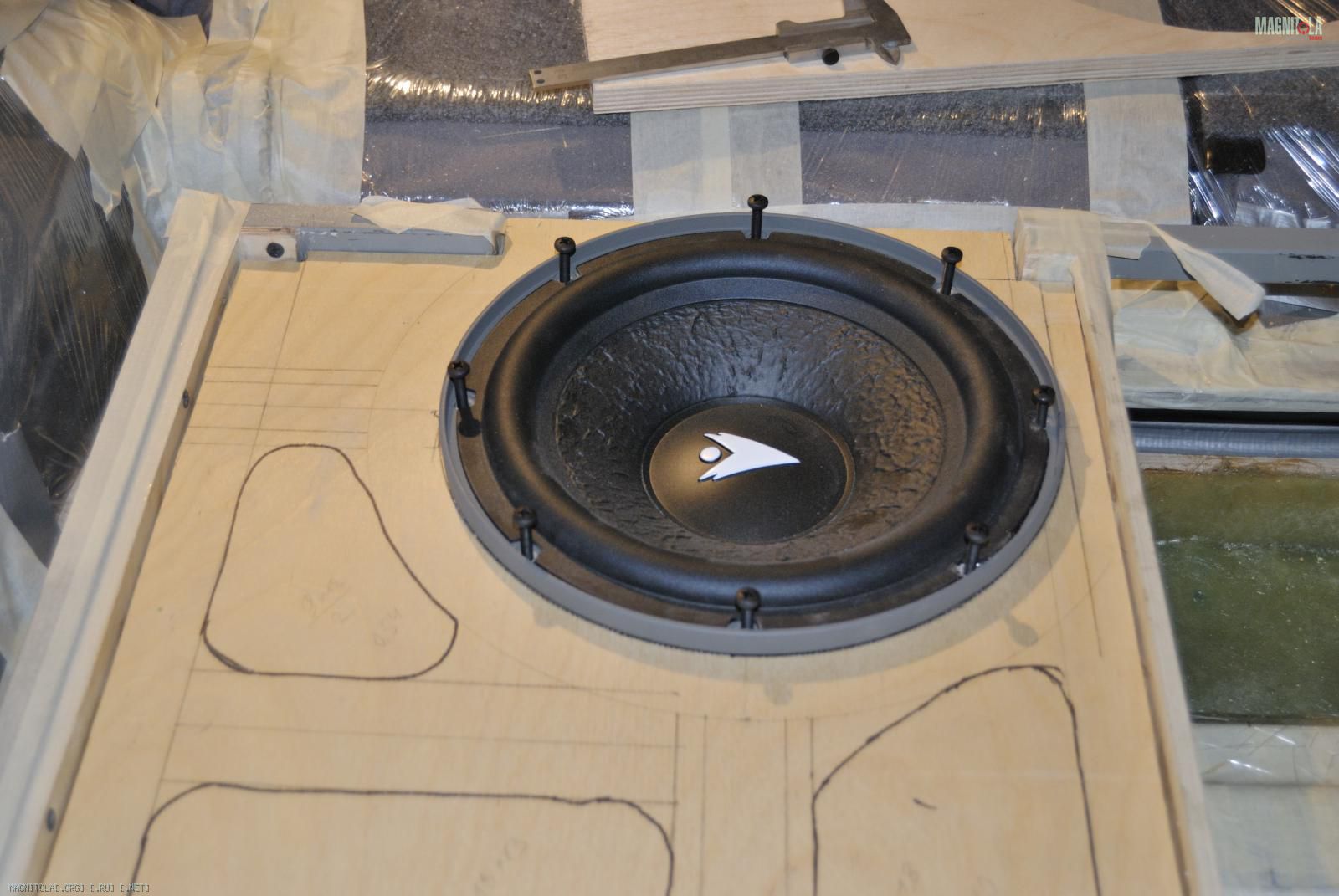

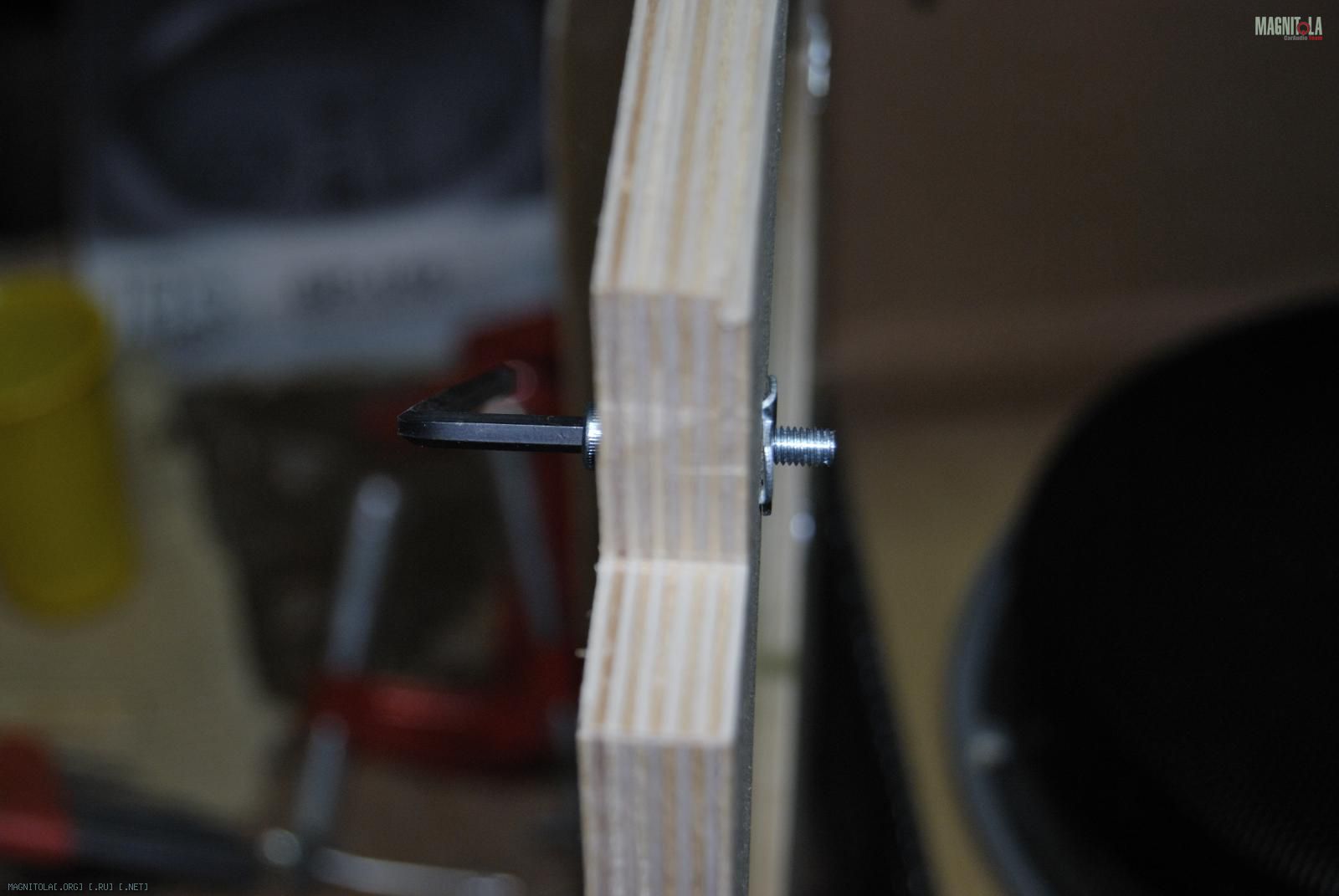

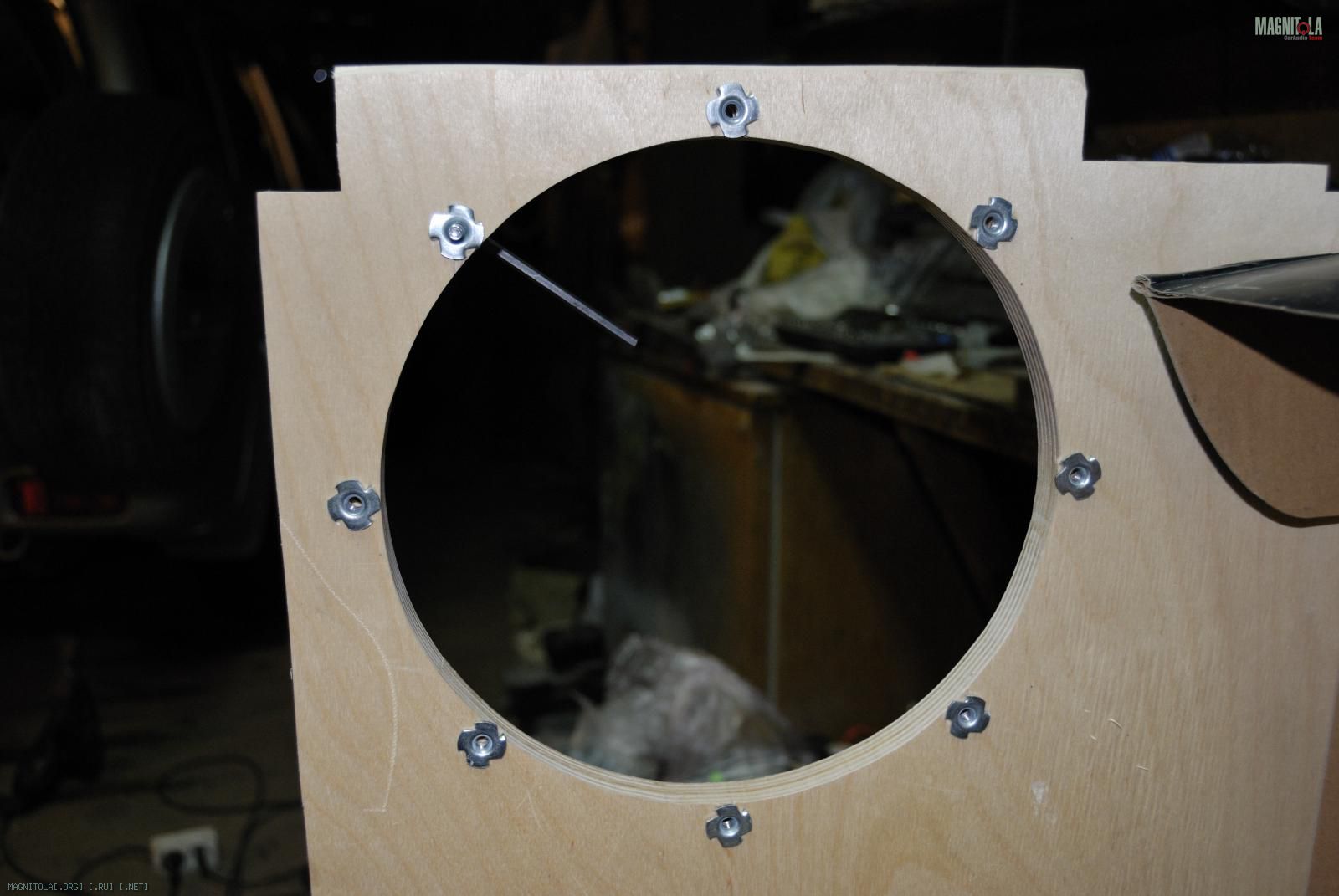

..Опять корпус саба.. начинает надоедать..
Вложение 98748Вложение 98749Вложение 98750Вложение 98751

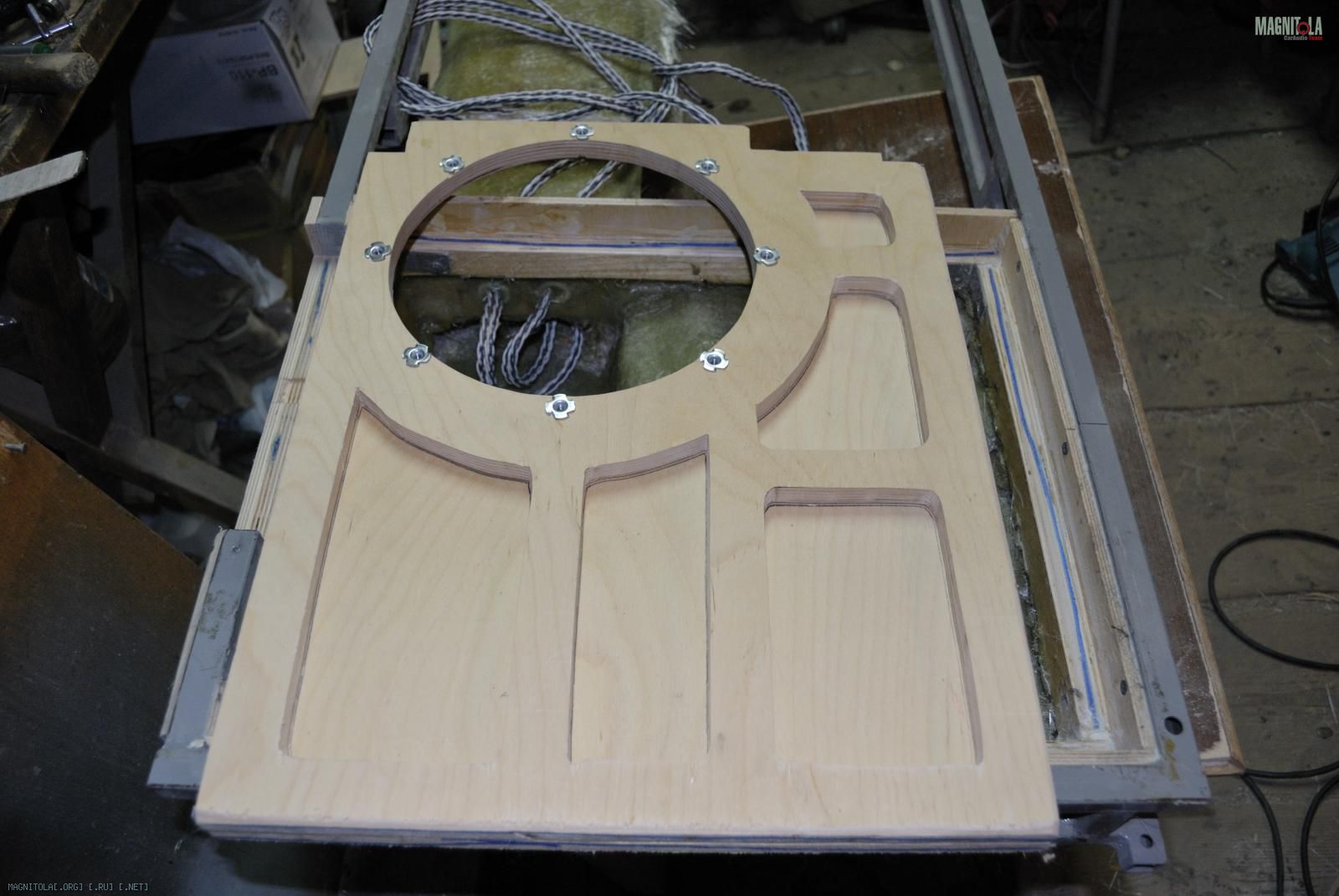

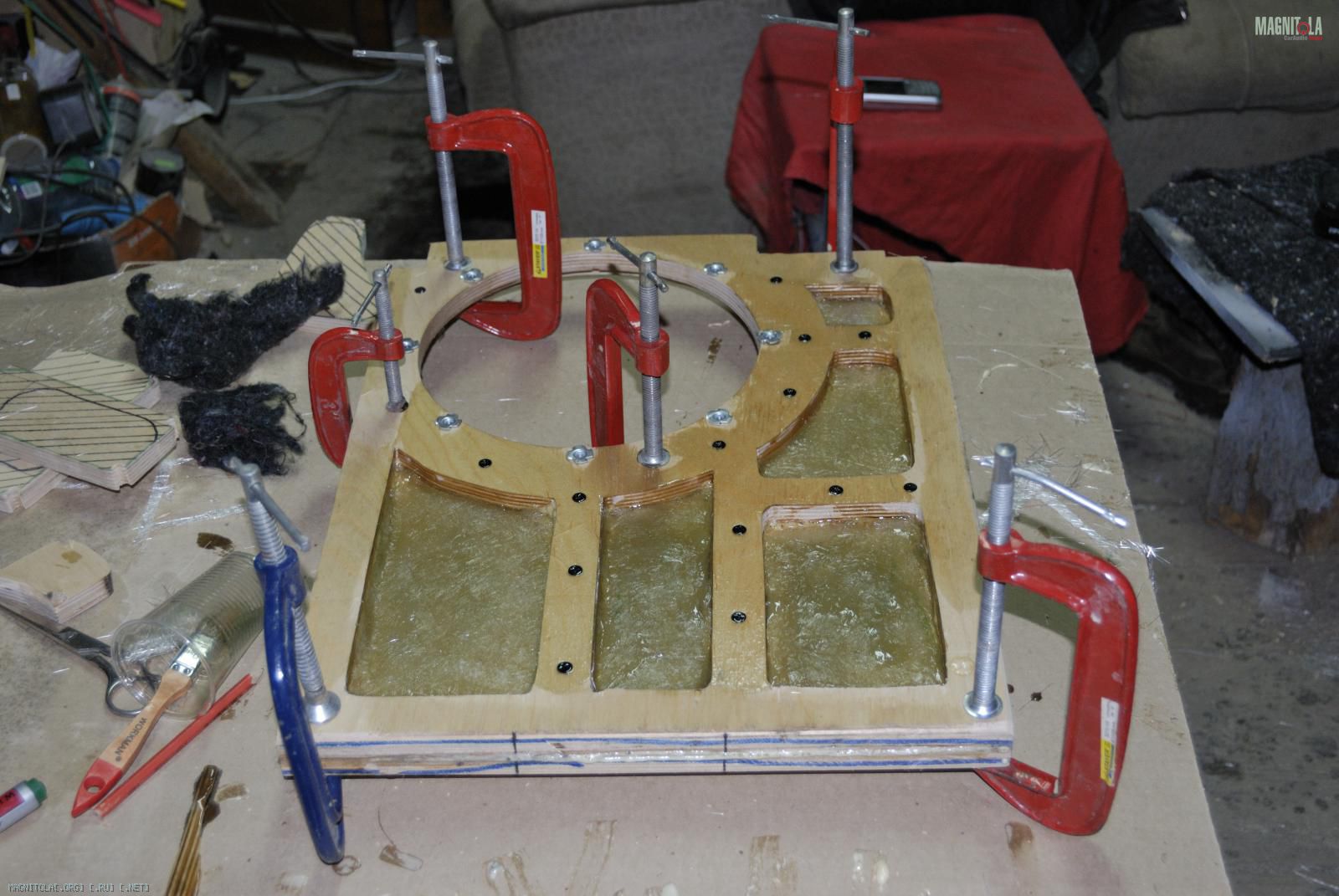

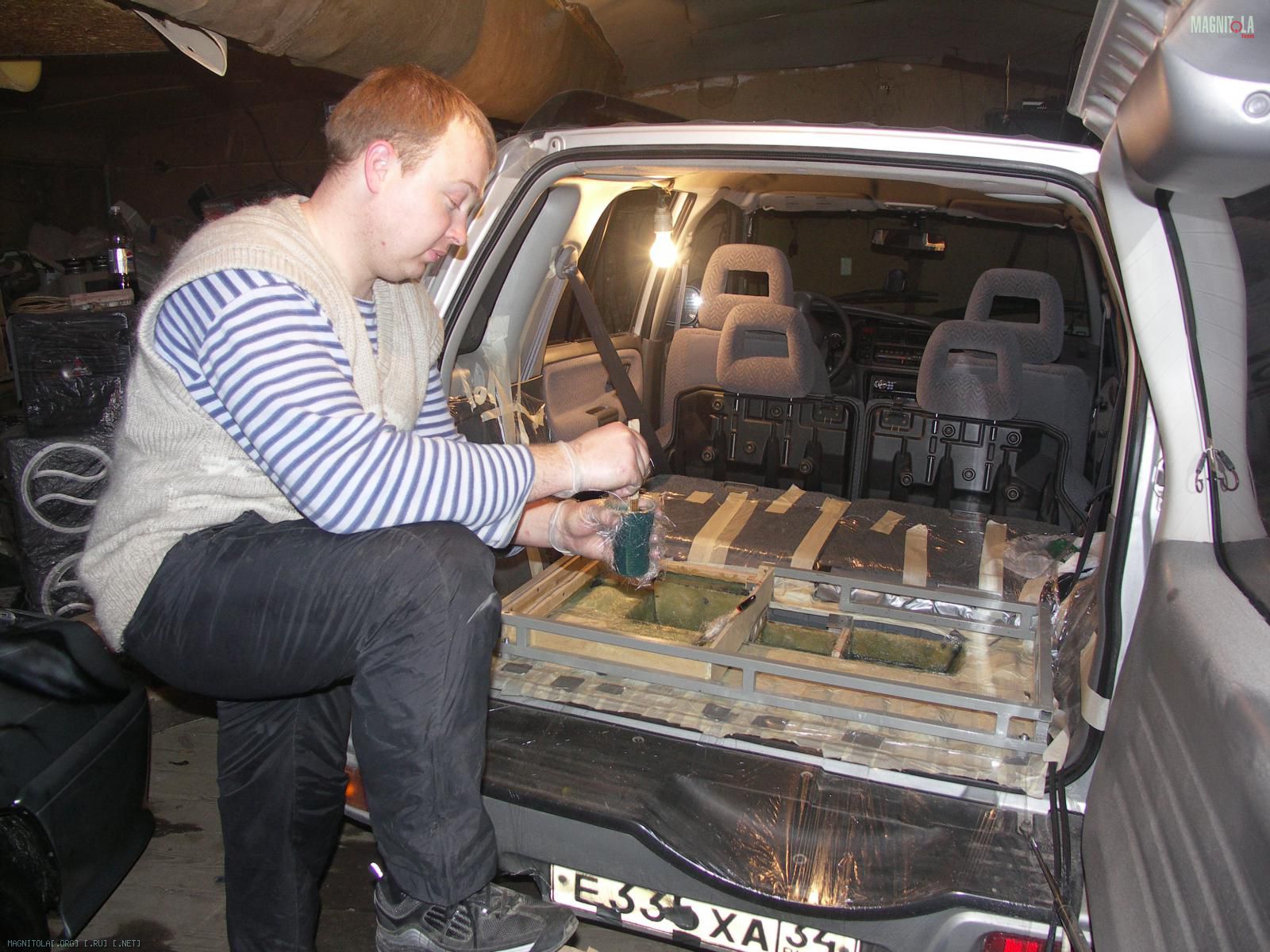

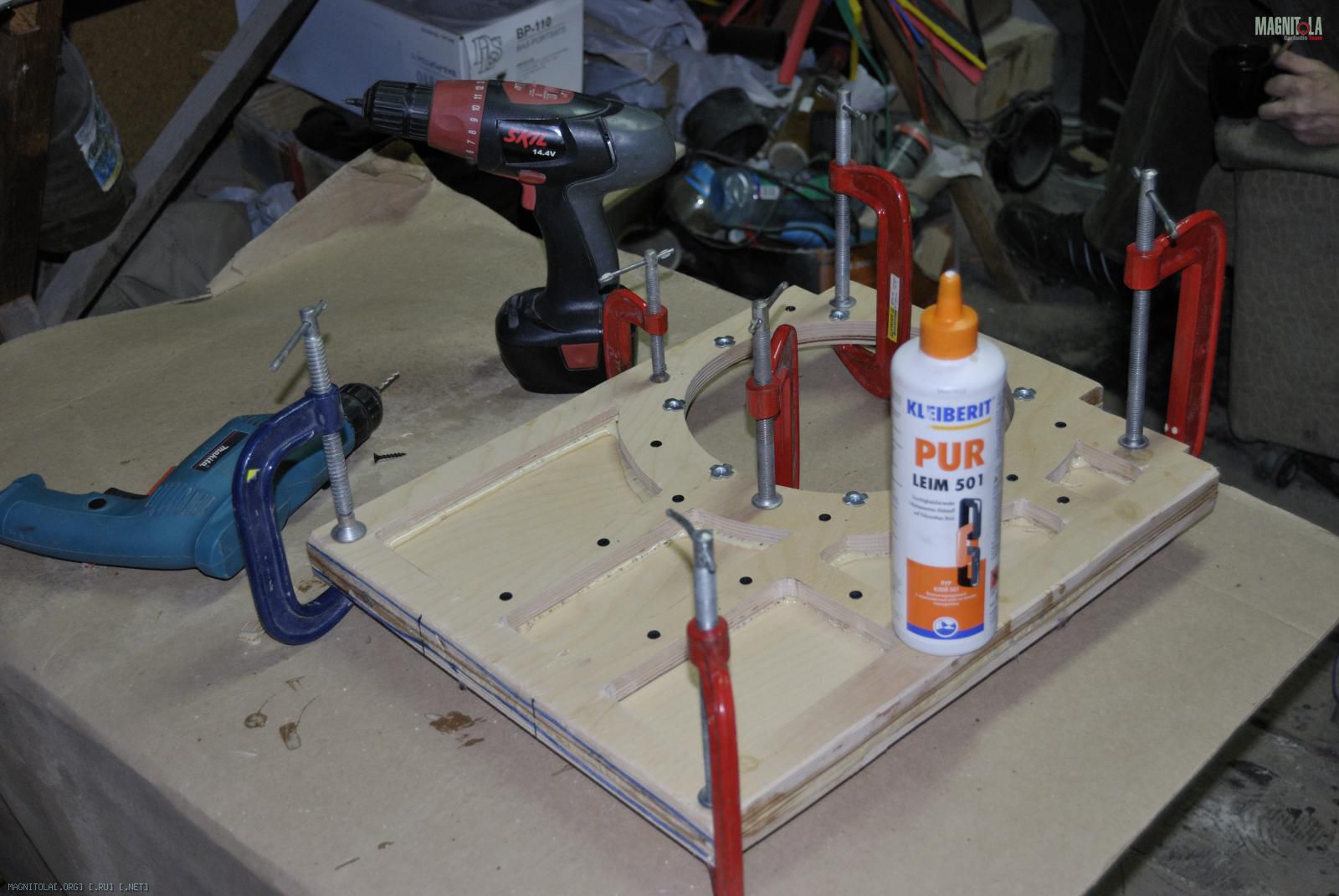

Шла ожесточенная борьба за литраж..
Вложение 98881Вложение 98882Вложение 98883Вложение 98884
