Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от DядяВова

Прошу откликнуться всех, кто настраивал авто по этой методе и дать информацию по такому вопросу:
В каком месте сцены оказывается у Вас центральный образ, после выравнивания громкости между динамиками левой и правой стороны?
У меня в авто центральный образ встаёт перед микрофоном.
А у Вас?

---

До выравнивания - перед микрофоном. После - чуть левее зеркала заднего вида (т.е. вправо сдвигается). Почему так - хз.

Цитата:

---

Сообщение от proxor18

Добрый день. Вчера продолжил стыковку полос. Саб+мид-80Гц-2-й Вложение 455640 , мид+вч-2.5кГц-2-м Вложение 455646 , так же перенастроил порт в сабе. Еще вопрос вопрос не по теме, кто знает если в дверях сделать небольшие отверстия, в диаметре сантиметра 4, что-то изменится? а то дверь раздувается.

---

По картинке нч/вч - попробуй временно сдвинуть частоту раздела на 4 кгц и сравни получившийся график с разделом на 2,5 кГц.
Если скачки графика в диапазоне 800-2000 Гц останутся на местах, также как и график от 4 кГц значится всё боле мене получилось.

А про саб с мидами - вроде тоже нормально.
Но точно сказать об этом можно если посмотреть на 3 картики (снятых за одну сессию настройки с микрофоном в одной точке и с одной "базой"): саб, миды, саб+миды.

Цитата:

---

Сообщение от proxor18

Добрый день. Вчера продолжил стыковку полос. Саб+мид-80Гц-2-й Вложение 455640 , мид+вч-2.5кГц-2-м Вложение 455646 , так же перенастроил порт в сабе. Еще вопрос вопрос не по теме, кто знает если в дверях сделать небольшие отверстия, в диаметре сантиметра 4, что-то изменится? а то дверь раздувается.

---

Надо жесткость дверных панелей увеличивать, а не дыры сверлить. Стекольный герметик и алюминиевый профиль Вам в помощь;)

Натапал толком, простите за очепятки

Цитата:

---

Сообщение от DядяВова

По картинке нч/вч - попробуй временно сдвинуть частоту раздела на 4 кгц и сравни получившийся график с разделом на 2,5 кГц.
Если скачки графика в диапазоне 800-2000 Гц останутся на местах, также как и график от 4 кГц значится всё боле мене получилось.

А про саб с мидами - вроде тоже нормально.
Но точно сказать об этом можно если посмотреть на 3 картики (снятых за одну сессию настройки с микрофоном в одной точке и с одной "базой"): саб, миды, саб+миды.

---

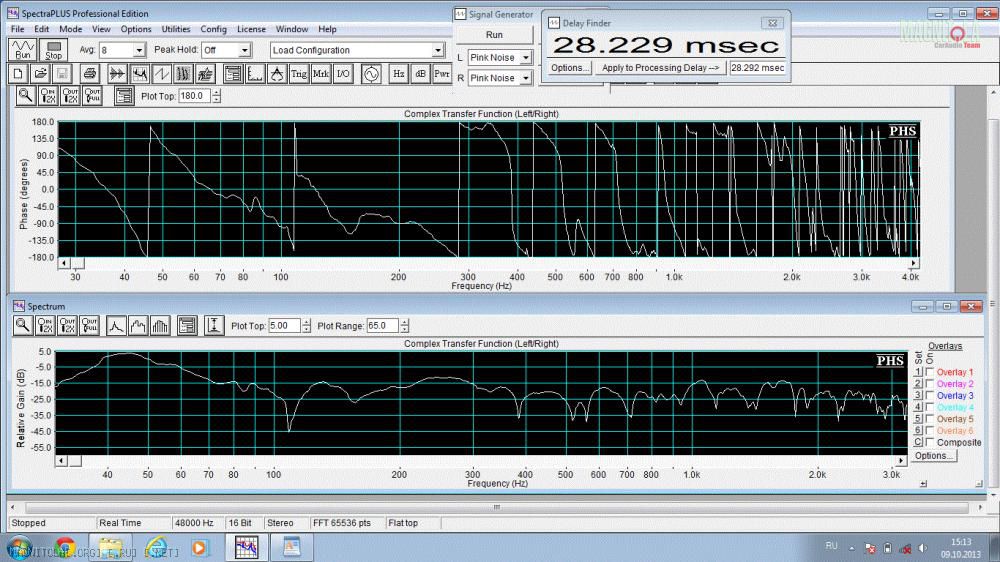

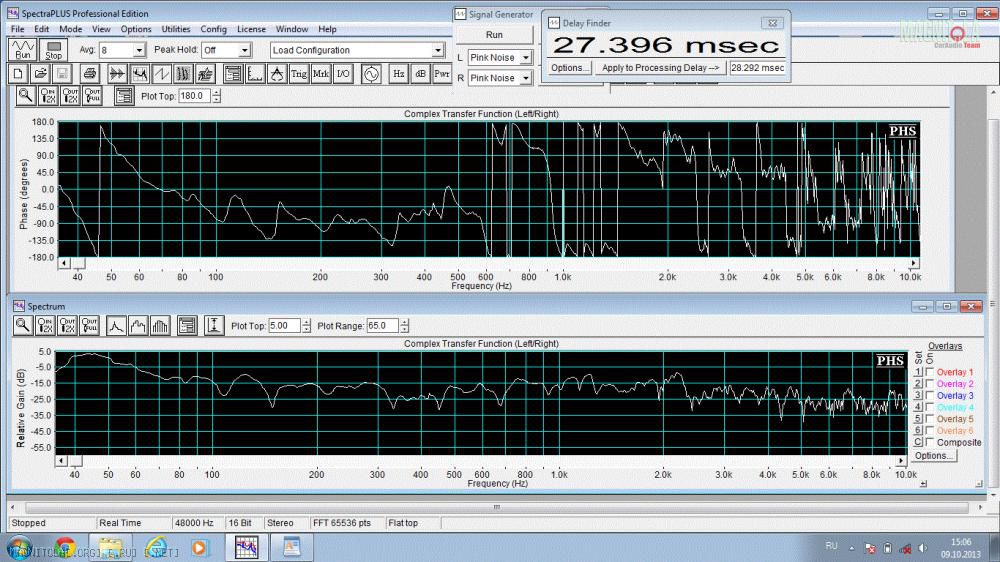

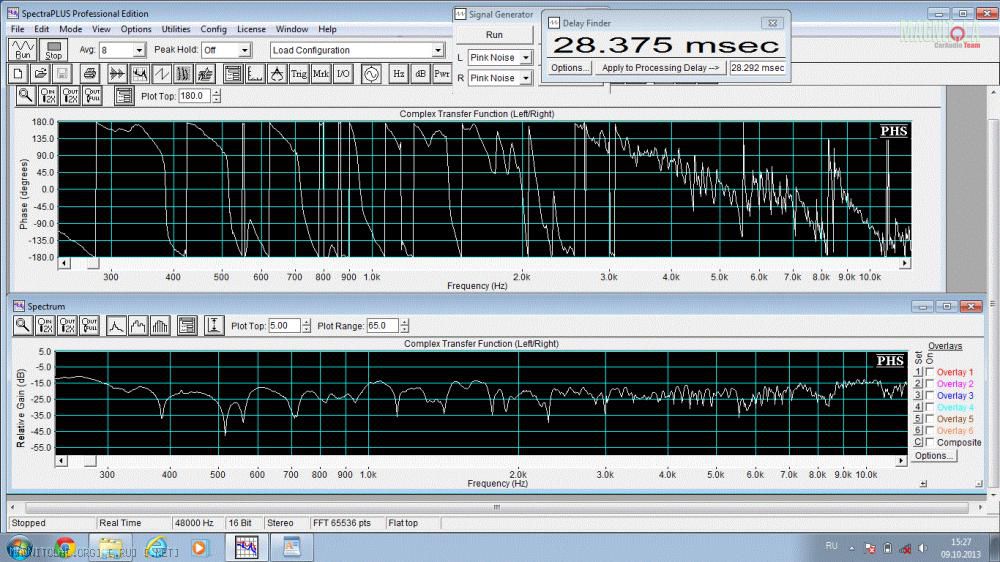

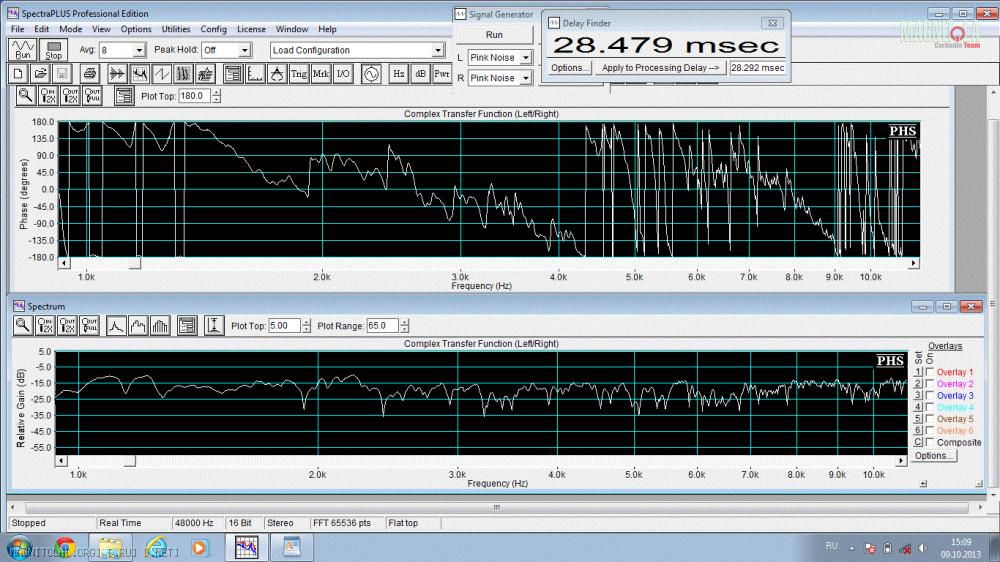

Вот снял графики с одной базой за один сеанс: лев мид и вч 2.5-2-й Вложение 455878 , лев. мид отдельно Вложение 455880 , лев мид и вч 4кГц-2-й Вложение 455882, прав мид и вч 2.5-2-й Вложение 455884 , прав мид и саб 80-2-й Вложение 455886 на мой взгляд довольно хорошо, хотя есть косяки инсталла в левого мида. Прошу Вашего анализа. Спасибо. Еще добавлю, по моему миды еле дотягивают до 2.5 кГц так?

Цитата:

---

Сообщение от proxor18

Вот снял графики с одной базой за один сеанс:
Прошу Вашего анализа. Спасибо. Еще добавлю, по моему миды еле дотягивают до 2.5 кГц так?

---

Сделал "всё" чтобы этот анализ (стыковку нч/вч) усложнить.гы ГЫ гы

:don-t_mention:

Вот как корректно сравнивать графики с разным диапазоном частот?
МАСШТАБ ВЕДЬ НЕ СОВПАДАЕТ!

Если мы смотрим на стыковку мида с пищём в диапазоне 1-10 кГц
То закаким смотреть на отдельный график мида с диапазоном 60Гц-10 кГц?
Его тоже нужно было включить от 1 до 10 кГц...

Про стык мид-саб - там всё вполне хорошо.

Добрый вечер. Подскажите кто сможет по графику сказать- правильно ли настроен ФИ саба.

Чем ровнее АЧХ тем ровнее ФЧХ. имхо

Цитата:

---

Сообщение от proxor18

Добрый вечер. Подскажите кто сможет по графику сказать- правильно ли настроен ФИ саба.

---

Как это???

Разве что поигравшись в бассбоксе например (типа что зотите - минимальное ГВЗ или макс. отдачу и т.п.) и получив там график ГВЗ/Фазы сравнить расчетные значения с измеренными (правда измерения нужно развернуть в ручную - обойдя ограничения программы в +- 180 градусов)

Цитата:

---

Сообщение от proxor18

Добрый вечер. Подскажите кто сможет по графику сказать- правильно ли настроен ФИ саба.

---

Добрый день. Данные саба: hertz HX 250D подключен на 8 Ом, усь DLS mad 11. Объем короба 17л, труба 66мм длина 420 мм(30см снаружи короба). Снял график и обращаюсь за советом, правильно ли настроил порт, хотелось в районе 35-38Гц. Фильтры саба на усе не отключаемые и находятся в крайних положениях. Фильтр ВЧ- 15-50 Гц-находится на 15Гц, 4-й пор., Фильтр НЧ-15-150 Гц, находится на 150 Гц, 4-й, Bass Boost в ноль.

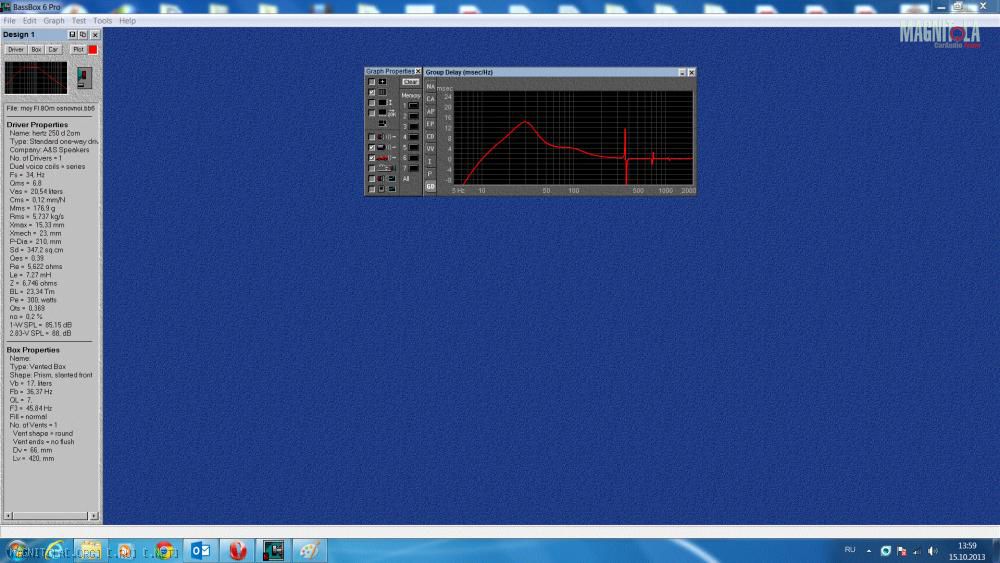

Вот графики с бассбокса 1. Вложение 458280 2.Вложение 458282 3.Вложение 458284 4.Вложение 458286 5.Вложение 458288 . А вот измеренные АЧХ и ФЧХ SpectraPLUS 5.0 Вложение 458290 кто может пояснить куда смотреть?

proxor18, Для уточнения настройки ФИ лучше всего снять Z-характеристику.
Если такой возможности нет,то снимите АЧХ не в авто,а на улице.Ниже частоты настройки ФИ будет резкий спад,который круче,чем у ЗЯ.
В авто подыгрывает салон и по графику АЧХ судить проблематично.
