Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от proxor18

Добрый день. Данные саба: hertz HX 250D подключен на 8 Ом, усь DLS mad 11. Объем короба 17л, труба 66мм длина 420 мм(30см снаружи короба). Снял график и обращаюсь за советом, правильно ли настроил порт, хотелось в районе 35-38Гц. Фильтры саба на усе не отключаемые и находятся в крайних положениях. Фильтр ВЧ- 15-50 Гц-находится на 15Гц, 4-й пор., Фильтр НЧ-15-150 Гц, находится на 150 Гц, 4-й, Bass Boost в ноль.

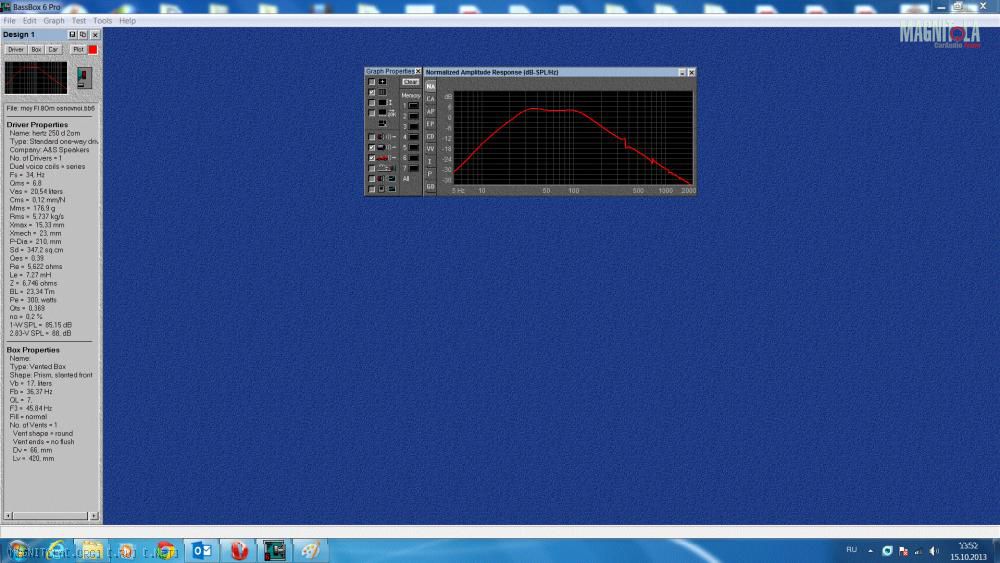

Вот графики с бассбокса 1. Вложение 458280

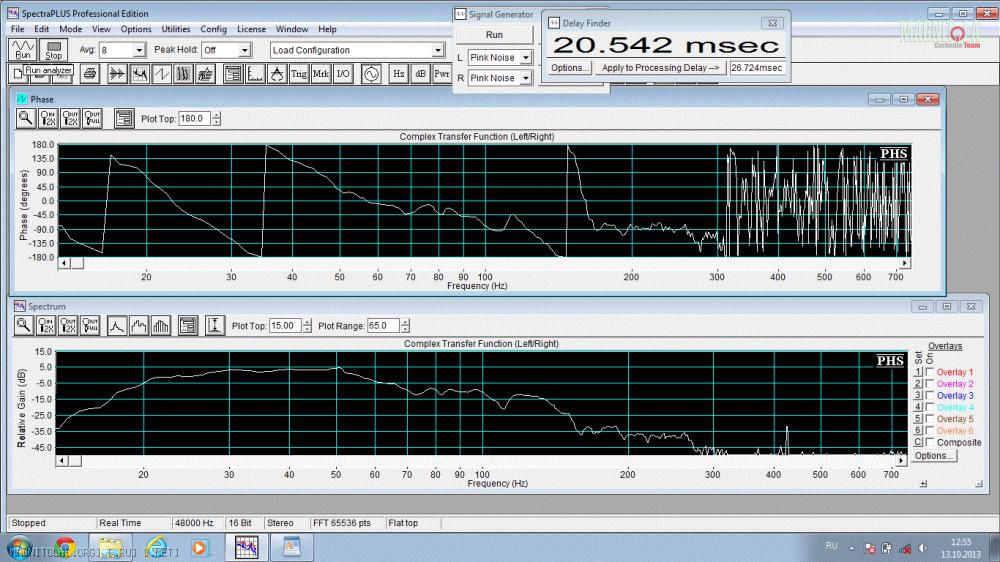

2. А вот измеренные АЧХ и ФЧХ SpectraPLUS 5.0 Вложение 458290 кто может пояснить куда смотреть?

---

Судя по первой и второй картинке, настройка получилась в районе 40 Гц.
(на первой есть горбик от 30 до 50 Гц, на второй - площадка от 30 до 50)

А что не устраивает то, маленький горб в салоне?

По мне так аудиофильская АЧХ от саба получилась. (а фаза больше кривится от неотключаемых фильтров на усе и думается мне, что микрофон "тоже" привирает на частотах ниже 50 Гц)

Правда непонятно как это всё звучитгы ГЫ гы

Как звучит мне нравится. При настройке подрезал сабсоником чуть-чуть, и переворот фазы с 38 Гц сместился на 38Гц. Слушал Маркуса Миллера (басист), тестовые диски эмма и др. в общем доволен. Все дело в том, что уменьшил корпус саба с 29л до 17л.( увеличивал место в багажнике (а честно хотелось поэкспериментировать). Всем спасибо. Еще АЧХ сниму на улице по совету Matvey498. Спасибо.

Цитата:

---

Сообщение от proxor18

При настройке подрезал сабсоником чуть-чуть, и переворот фазы с 38 Гц сместился на 38Гц

---

Это какое-то волшебство)))

Цитата:

---

Сообщение от fox proteus

Это какое-то волшебство)))

---

Противный ты зануда:snowball:.

Хотя я сам не понялзызызы- 38 сменилось на 38.

Прочитал Ваши сообщения, сижу смеюсь сам с себя. Извиняюсь, опечатка с 35Гц на 38 Гц.:laugh2::laugh2::laugh2:

---------- Сообщение добавлено 15.10.2013 в 18:53 ----------

Цитата:

---

Сообщение от fox proteus

Надо жесткость дверных панелей увеличивать, а не дыры сверлить. Стекольный герметик и алюминиевый профиль Вам в помощь;)

Натапал толком, простите за очепятки

---

На выходных все технологические отверстия в дверях заделал алюминиевыми вырезками 2 мм на саморезы, с 2-х сторон на вырезки вибра 2мм. Послушал, замерил. Результат мидбас от 50 Гц, на средних играть стали до 3.5 кГц, заметно ровнее ФЧХ/АЧХ. Спасибо!!! За совет!!!

Цитата:

---

Сообщение от proxor18

На выходных все технологические отверстия в дверях заделал алюминиевыми вырезками 2 мм на саморезы, с 2-х сторон на вырезки вибра 2мм. Послушал, замерил. Результат мидбас от 50 Гц, на средних играть стали до 3.5 кГц, заметно ровнее ФЧХ/АЧХ. Спасибо!!! За совет!!!

---

насчёт того, что стали выше играть - очень интересное наблюдение, надо запомнить.



Натапал толком, простите за очепятки

Небольшой офф для любителей поиска супер точной базовой задержкизызызы.

Вот две картинки (моей системы, саб/нч 60/4 - 120/2, нч/сч стыкуется на 500/2, сч/вч на 3,3/4,4 тоже вторыми)
№1 Вложение 468844


№2 Вложение 468846

Поделитесь мнением про правильность настройки и линейность фазового графика, где лучше?

По мне ,так график с 8,526 ловчее выглядит.

Ктото тут помнится обещал выложить графики верной,неверной стыковки полос. Или ремонт в хате не закончил ?

Цитата:

---

Сообщение от Рус1

По мне ,так график с 8,526 ловчее выглядит.

Ктото тут помнится обещал выложить графики верной,неверной стыковки полос. Или ремонт в хате не закончил ?

---

Думается, одного "такого" ответа достаточногы ГЫ гы...

А На картинках ведь одно и тоже (соотношение задержек между всеми полосами Нч/Сч/Вч)

Только разная базовая задержка...

Пыс. А чем (на 2 картинке) не нравится стыковка между сч/вч?
Помоему очень даже правильная... (стык сч до 3,3кГц, вч от 4,4кГц, сч в противофазе)

А почему такие вопросы? вот ведь твои "художества":

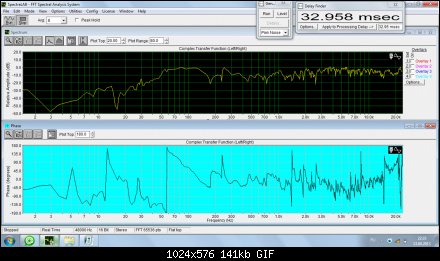

Вложение 468862 стык между пищем и нч вполне удался.

Мне не понравилась на первом слайде стыковка сч вч и сам график вч не приглядно выглядит.

Дядь Вов , чтоб начинающие юзеры понимали правильность сведЕния полос , ты , как сенсей , обязан выложить сканы правильной - неправильной стыковки полос. Иль это стало коммерческой тайной ?
