Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Цитата:

---

Сообщение от DядяВова

Прицепил примерную картинку с "идеальными" графиками для фильтров 2/4 порядков
Зелененький - 4 порядок Розовый - 2й.

---

в идеале здесь при втором порядке один из динамиков уже в противофазе?

Цитата:

---

Сообщение от Недолжно

в идеале здесь при втором порядке один из динамиков уже в противофазе?

---

Кончно.
Если стыковать сч и нч задержкой (а сделать это можно)
То выше стыка на 1-2 октавы фаза сч сильно убежит от нормы. А зачем нам кривая фчх?

на днях сравню 99пион с 788кларой очень интересно что получится

Цитата:

---

Сообщение от HORROR

на днях сравню 99пион с 788кларой очень интересно что получится

---

Эт смотря как сравнивать)))

Цитата:

---

Сообщение от Папа Карло

Эт смотря как сравнивать)))

---

Эта клара опкакается. имхо.

Цитата:

---

Сообщение от DядяВова

Эта клара опкакается. имхо.

---

Ну этож опять зависит как сравнивать;)
Володь , извиняюсь за небольшой офф! Хочу у тебя поинтересоваться на счет Урала... Ты не заметил такую странную вещь , что качество ВЧ на нем очень зависимо от фонограммы (ее качества). Вроде как удар по тарелкам сам по себе хорош , а дальше как будто они сделаны не из меди с серебром , а из кастрюльных крышек? Причем, при переключении фильтрации ЦАПа выгоднее получается не "жесткий" , а "мягкий" режим (по всей видимости недофильтрованные хвосты на Вч как то удорожают кастрюльные крышки до состояния хэтов от пионерской ударной установки). :eek: пищи у меня и серединки если что по Брюлю с Кьером играют далеко за 20 кил.
Еще заметил (в сравнении с 99 пионом) , что на Урале мне не удается нормально услышать 16 килогерц. Я уже подумал , что старею/глохну :( Ан нет! только включил 99 и все прекрасно слышно , аж зубы заболели)))

Ходил недавно на 2 концерта. Обращал внимание на работу тарелок. И хоть это не показатель...
Ну очень похоже на тот звук что у меня в авто.
А вообще на хорошей записи тарелки прям натуральные. И рассыпчатые где нужно а недавно ещё и медь прорезалась (после запуска сч во фриэйр, соответственно сч теперь режется снизу 2 порядком а не как раньше 2й + 2й от ЗЯ).
На плохой действительно похожи на кастрюльки.
Сделал для себя успокоительный вывод - Уральчик пытается выдать из себя то, что в него пришло. Без отсебятины.
И приукрашательств.
Только нужно соблюсти ряд рекомендаций производителя
Максимальный уровень сигнала с ГУ и баланс в идеале чтоб стоял по нулям на всех каналах (требуются раздельные гейны на усях)

А ещё возможно что связка ГУ Усь Акустика подходят друг другу.

А ещё есть баг у ГУ после любых регулировок с фильтрами/задержками нужно заходить в раздел баланс и временно
менять в нем значения тогда восстанавливаются уровни громкости по каналам и звук нормализуется.
И не нужно пользоваться эквалайзером, совсем!

Докладываю о своих скромных результатах,
начало 1044 и 1056
настраивал от ближнего левого ВЧ, "поймал" базовую задержку ВЧ 10.229 (стоит как вкопанная)
и к этой задержке подогнал все остальные каналы. Метода работает прекрасно :)
Напомню состав системы, Урал СДД, НЧ режу сверху на 311Гц 2-м порядком, СЧ встык 311/2 снизу и 3322/2 сверху, ВЧ встык 3322/2 снизу.
Выкладываю области стыковки полос на октаву вверх и вниз:

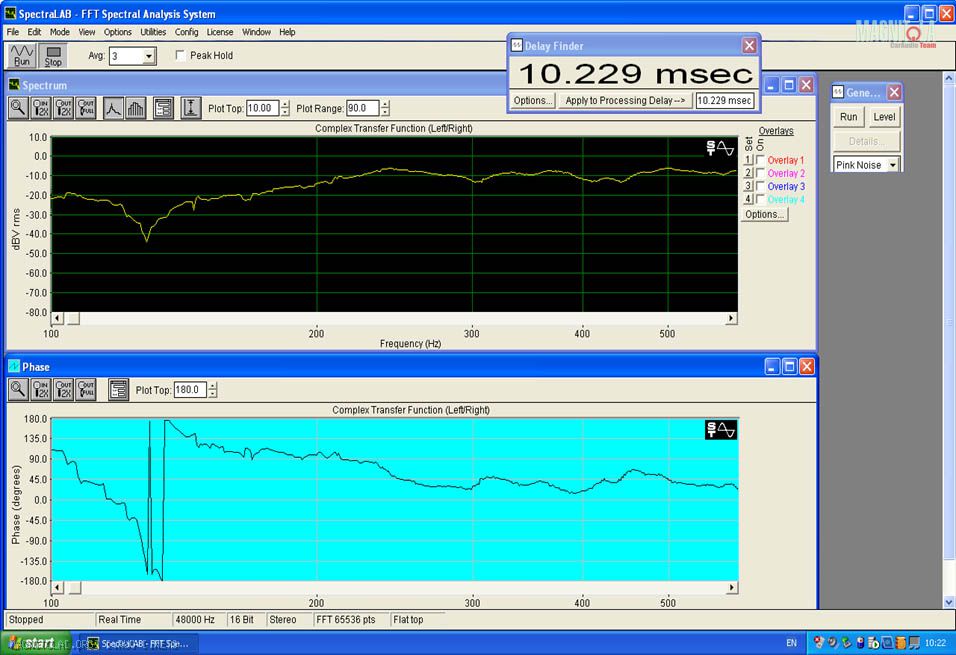

левый борт, раздел НЧ/СЧ:
Вложение 481272
левый борт, раздел СЧ/ВЧ:
Вложение 481274

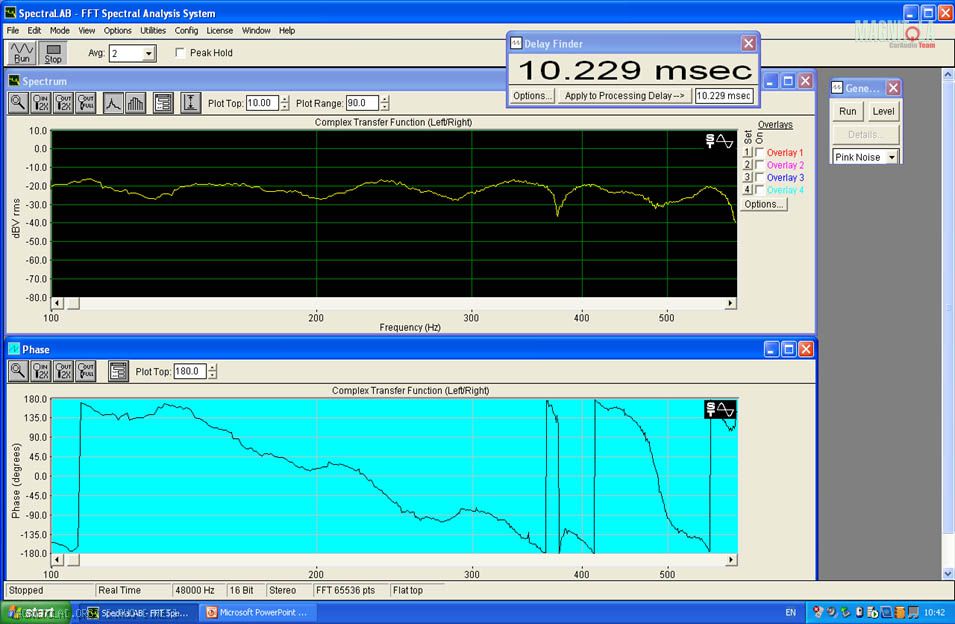

правый борт, раздел НЧ/СЧ:
Вложение 481276

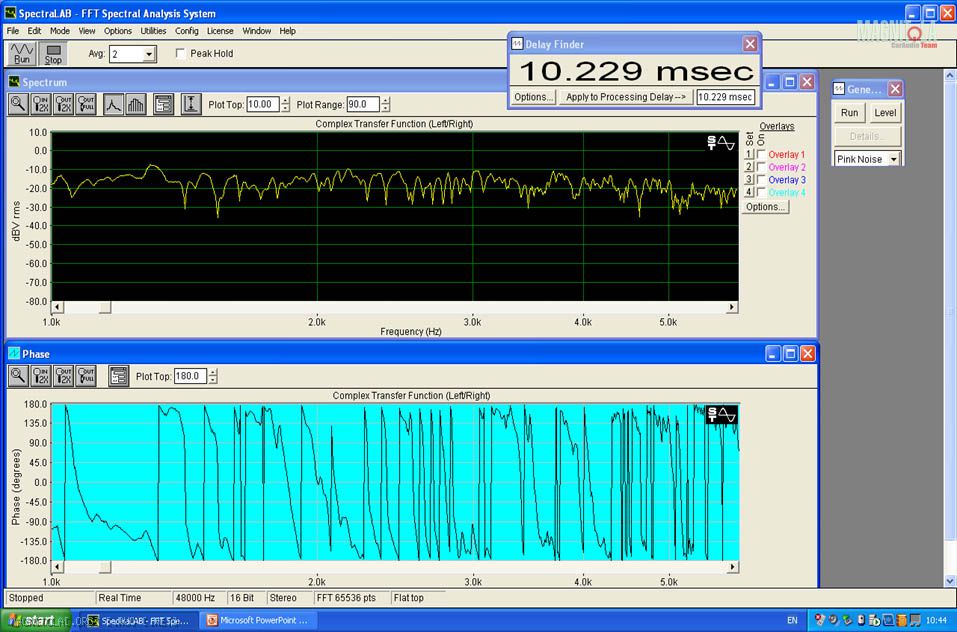

правый борт, раздел СЧ/ВЧ:
Вложение 481278

Как все это звучит, правый борт получился просто конфетка, все слитно, вертикальная и горизонтальная фазировки на месте, 5-ый, 6-ой, 7-ой барабаны ложатся в линеечку вдоль торпеды, ну прям счастие:)
Левая сторона полная противоположность правой, 1-ый,2,3,4 барабаны лупят из одного места в р-не расположения сч динамика, полная каша, по всем трем полосам, просто мрак :) Буду разбираться..........

п.с. по поводу странностей урала, для восстановления правильного баланса после установок задержек/кроссовера мне помогает изменение уровня громкости,чуть прибавил/убавил до прежнего уровня и все восстанавливается.

Цитата:

---

Сообщение от Den01

Докладываю о своих скромных результатах,
начало 1044 и 1056
настраивал от ближнего левого ВЧ, "поймал" базовую задержку ВЧ 10.229 (стоит как вкопанная)
и к этой задержке подогнал все остальные каналы. Метода работает прекрасно :)
Напомню состав системы, Урал СДД, НЧ режу сверху на 311Гц 2-м порядком, СЧ встык 311/2 снизу и 3322/2 сверху, ВЧ встык 3322/2 снизу.
Выкладываю области стыковки полос на октаву вверх и вниз:

Как все это звучит, правый борт получился просто конфетка, все слитно, вертикальная и горизонтальная фазировки на месте, 5-ый, 6-ой, 7-ой барабаны ложатся в линеечку вдоль торпеды, ну прям счастие:)
Левая сторона полная противоположность правой, 1-ый,2,3,4 барабаны лупят из одного места в р-не расположения сч динамика, полная каша, по всем трем полосам, просто мрак :) Буду разбираться..........

п.с. по поводу странностей урала, для восстановления правильного баланса после установок задержек/кроссовера мне помогает изменение уровня громкости,чуть прибавил/убавил до прежнего уровня и все восстанавливается.

---

Настройка от пища часто даёт такой результат (когда ЦО не в центре а напротив микрофона) у меня так-же.
Поэтому в погоне за правильностью сцены плюваю зызызы на красивость графиков, врубаю одни сч и корректируя задержки/баланс загоняю тётю в центр, контролируя равномерную по сцене расстановку образов П-П/Ц-Ц-Л/Ц-Л (не забывая что центр должен быть в центре)гы ГЫ гы.

При этой регулировке использую оч. удобную возможность вносить одинаковую задержку сразу в три канала (поклон разработчикам Уральчика)

Потом приходит черёд отдельной настройки вч и нч (но задержку уже не трогаю - чтобы не сбить настроенную вертикальную фазу)

Затем "шлифовка" задержек - при всех работающих каналах почутьчуть, в разные стороны меняю задержку по полосам (спасибо Уралу за наше счастливое детство) начиная со стыка нч/сч.
Слушая ухами на предмет естественности голоса.


Пыс. про восстановление громкости "громкостью" - знаю.
ПысПыс. До кучи нужно было выложить графики не только побортно но и с включенными левой+правой стороной.
ПысПысПыс Раз справа всё хорошо - посмотри на графики стыковки левой и правой сторон (по задней мере на нч/сч) наклон графиков фазы - мягко говоря разный, а они должны быть одинаковыми имхо (похожими - точно).
А вот стык вч/сч справа - практически нечитабельный.:negative:А вот совместное включение Л+П сможет показать как вся полоса выглядит (без забора).


И этА - нисколько не претендую на правильность методы "шлифовки".есличо

А полярность на правом пище/миде менять (временно) пробовал?

Да, стык СЧ/ВЧ справа нечитабелен аки забор, зато все замечательно срослось:) собственно буду разбираться именно в сравнении право/лево пополосно, отрабатывать методику так сказать.
Полярность на пище/миде не менял.
