Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Сообщение от Dydits

Garmin, уменя вопрос конкретно к вам, тему вы мониторите, но по поводу поиска базовой задержки по твитеру вместо саба, вроде как не комментировали, или я пропустил,
У всех новичков в этой теме один и тот же запин, базовая по сабу. Почему не проще выставить центральный образ чисто на твитерах, потом для левого твита найти утилитой базовую, и к этой базе подтянуть всю левую сторону, потом то же самое для правой стороны, а саб уже с большего по наклону фазы, а потом на слух. По мне так здесь одни пиемучества и простота. Если в вашей методе есть сакральный смысл поиска базы по сабу, то растолкуйте пожалуйста в чем он?
Изначально я многкратно опробывал, да в принципе и освоил методу по базе от саба или дальнего мида, и только потом дошел до базы от твитеров, у меня сложилось, что от твитеров в разы проше и понятнее, особенно, если без понимания и первый раз.

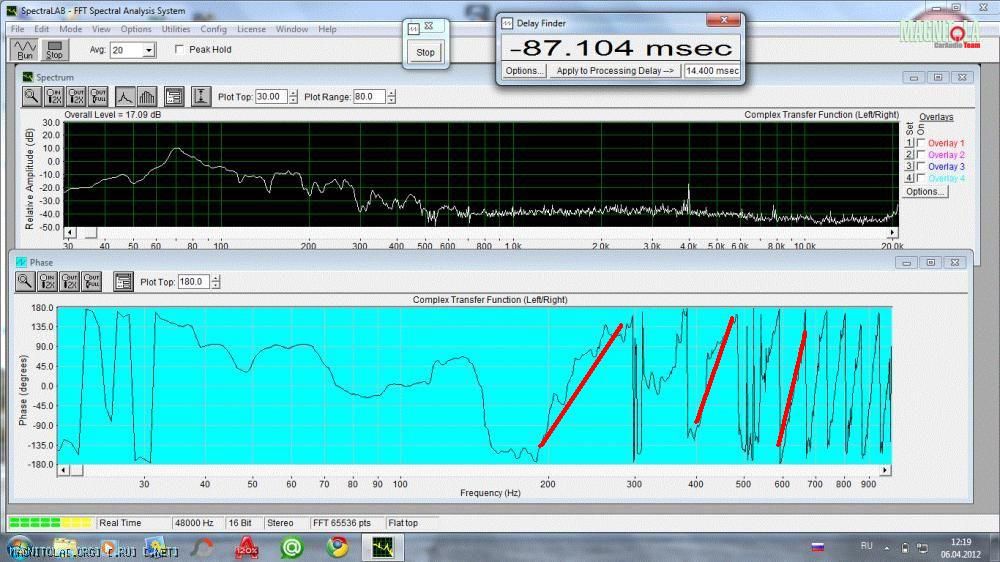

Dydits, ваши соображения имеют под собой основания. Для сведения динамиков между собой совершенно не важно, насколько будет задержан сигнал относительно входа процессора. Как я раньше говорил - "Ну раньше или позже нажмите кнопку воспроизведения". Важно то, как будут согласованы сигналы между собой. Поэтому нет разницы, к какому динамику привязывать базовую задержку. Важно, чтобы у вас была возможность выставить сигнал динамика как раньше, так и позже, чем сигнал другого динамика. Для этого выставленная компенсация в спектралабе (так называемая "базовая задержка") должна быть больше или равна задержке самого дальнего (или самого медленного) динамика в системе. Чаще всего это сабвуфер в багажнике. Но не всегда. У меня была в настройке машина с дальним правым мидбасом. Методика от этого не изменяется, просто изменится порядок сопряжения задержек каналов. Для примера, можно выставить в спектралабе любую задержку, большую максимального времени прохождения сигнала (например, 28мс) и притянуть к этой "финишной прямой" все динамики в системе. Результат будет одинаковым как если бы вы точно определили задержку дальнего динамика в системе. Повторю, важно относительное время прихода звуковой волны к слушателю от динамиков системы.
А как вам удобнее настраивать, выбирайте сами, лишь бы хватило диапазона задержек в процессоре. Если вы выставите задержку по твиттерам (а она меньше, чем от дальнего динамика), у вас не будет возможности подать сигнал на дальний динамик раньше твиттера, чтобы согласовать фазу в месте прослушивания.
В моём Filin DAC4 при выставленных задержках на всех каналах 82мс система играет точно также, как и при 0мс

Сообщение от Dydits

значит на этой частоте сигнал приходит в противофазе, и это нужно исключить, а не мид с низу распускать.

Так сейчас на совместной работе всей акустики нет провала , по мне бас идеален, имхо это не 2ушка и надрываться на голосе мид не будет с искажениями, одновременно барабаня 60гц, вариантов кучу перепробовал со срезом с фазой, стык, нахлёст и т.п., ещё хуже, в другом месте косяки вылазят, так оптимально, вот как раз мне панча и не хватало когда пальцем в небо без замеров в стык резал. Единственное обшивка левая слегка, еле-еле уловимо зарезонировала, надо ехать к установщикам глушить.

Ну вот, ещё одним счастливым слушателем больше!
Поздравляю!

Сообщение от Nikol@y

Garmin добрый день! Подскажите для тугих...

1. на левый вход звуковой карты подключаем микрофон. параллелим правый вход звуковой карты с правым выходом звуковой карты и с обоими каналами источника (ГУ, проц) ?

2. на левый вход звуковой карты подключаем микрофон. параллелим правый вход звуковой карты с правым выходом звуковой карты. с левого выхода хвуковой карты сигнал идет на оба канала источника (ГУ, проц) ?

Схема коммутации вход/выход/микрофон/источник/и т.п. есть в хэлпе (описании) в программе, которой Вы пользуетесь.
Вот "типовая схема":


Можно левый выход карты через разветвитель подать на усилитель/процессор и на правый вход одновременно без применения амплитудных ограничителей и делителей напряжения, как советует Вам уважаемый Garmin.

Месяц изучал, пробовал дома "базу" ловит, сегодня наконец попробовал...
Ну что сказать, СПАСИБО вам Илья и ДядяВова!!!
Пишу немного на эмоциях конечно, еще шлифовать и шлифовать, но, уже заиграло как не играло!!!
П.с опыта вообще в этом деле не было, все делаю сам!

Сигнал берётся с одного канала ноутбука (например, левого) и соединяется с двумя входами:
1) к любому (одному или дваум) входам настраиваемого процессора.
2) к одному каналу входа звуковой карты.
С выхода процессора через усилитель, динамики и микрофон сигнал подаётся на второй вход звуковой карты.
Это принцип сравнения полученного сигнала с переданным.

Сколько входов процессора использовать - зависит от того, на каком этапе настройки вы находитесь.
