Фазовое и временнóе согласование динамиков на частоте раздела полос, Практикум

Сообщение от малах

И все таки почему от дальнего

Потому что там выставлено максимальное расстояние- нулевая задержка. Потом когда все утрясётся можно этот максимум на дальнем динамике убрать чисто арифметической процедурой естественно рахметику придется применить и к ближнему дину...
допустим дальний 500, ближний 450.... отнимаем 450 и получаем дальний 50 и ближний 0, но саб то забыли! Ему уж точно в данном случае 500 маловато буит разве что фронтальный...

Так я ездил с HX-D2. У неё выставляется не задержка, а расстояние до динамиков. Например, все динамики 0, а один крутишь от 0 до 100см. Так задержка в 3 мс (при 100 см) добавляется во все остальные динамики, а в том, который крутишь (дальний, то есть), задержка не меняется и равна 0.
Для Клары наверное лучше все динамики сделать в 500 см, а потом по одному уменьшать расстояние, чтобы попасть в фазу.

P.s. На самом деле, процедура поиска точной базовой задержки не очень важна. Можно сделать её в компьютере немного больше, чем вы видите на картинке. Просто позже добавите маленькую задержку к любому из каналов для выравнивания ФЧХ.
Нам ведь совсем не нужно, чтобы звуковая волна приходила в точку прослушивания в точно определённое время. Важно, чтобы волны от разных динамиков приходили одновременно. А на миллисекунду раньше или позже - ну будем кнопочку PLAY нажимать чуть позже или раньше

Сообщение от малах

А при этом все три полосы( ВЧ, СЧ, Мид) должны быть включены и с фильтрами?

Методика настройки остается стандартной.

Сообщение от малах

Если так, то громкости перед этим нужно согласовать между динами.

Можно спокойно отрегулировать в процессе поиска задержки

Сообщение от малах

И последнее: За какую громкость в графике АЧХ при согласовании не стоит вылазить. Я как понимая на нем видно где какая громкость и на каких частотах.?

Выстави на ГУ ту громкость - на которой слушаешь музыку и проследи чтобы индикатор уровня не был в красной зоне.

Сообщение от garmas-vitaliy

Добрый день! очень хочу научиться прогой юзать ...

ГУ 88РС2, 3 компонент Hertz старая линейка НЧ и СЧ пасс. крос. і ВЧ играют от 4 - канального helix HXA 400


бросаю пару графиков и прошу вашей подсказки-помощи:

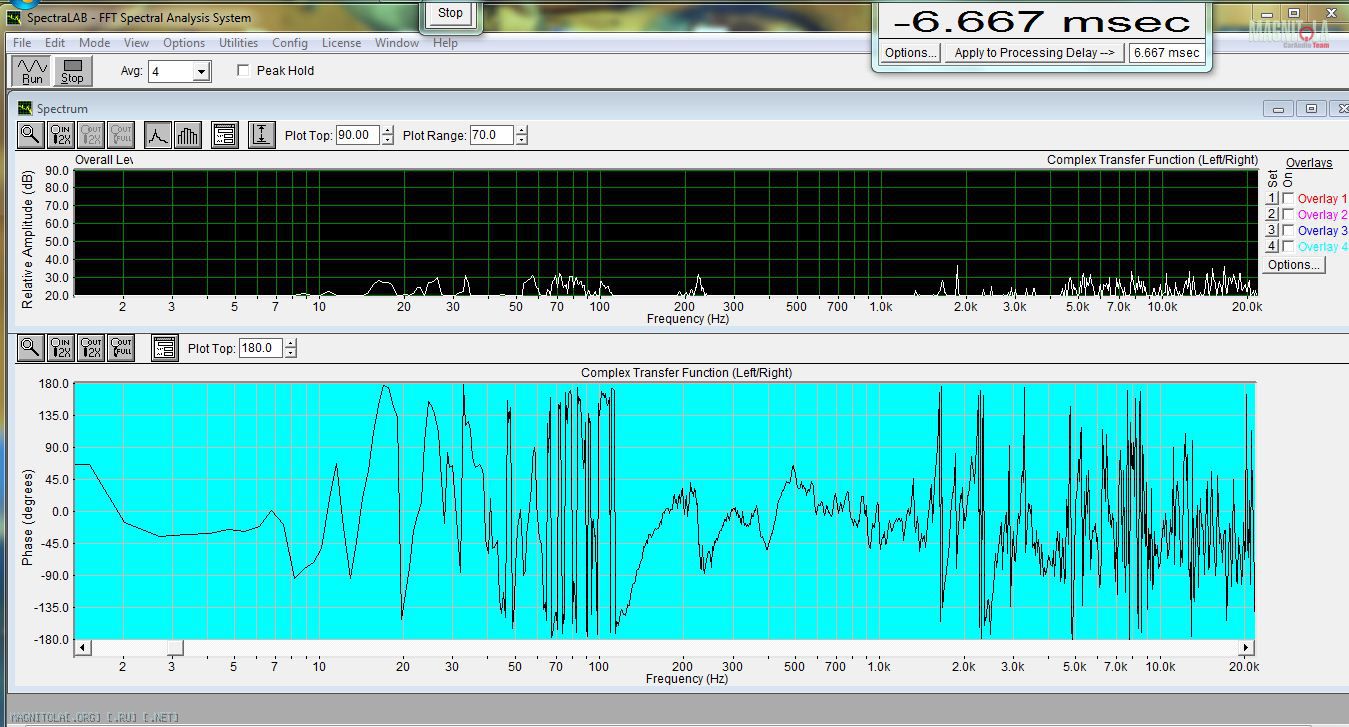

это график СЧ

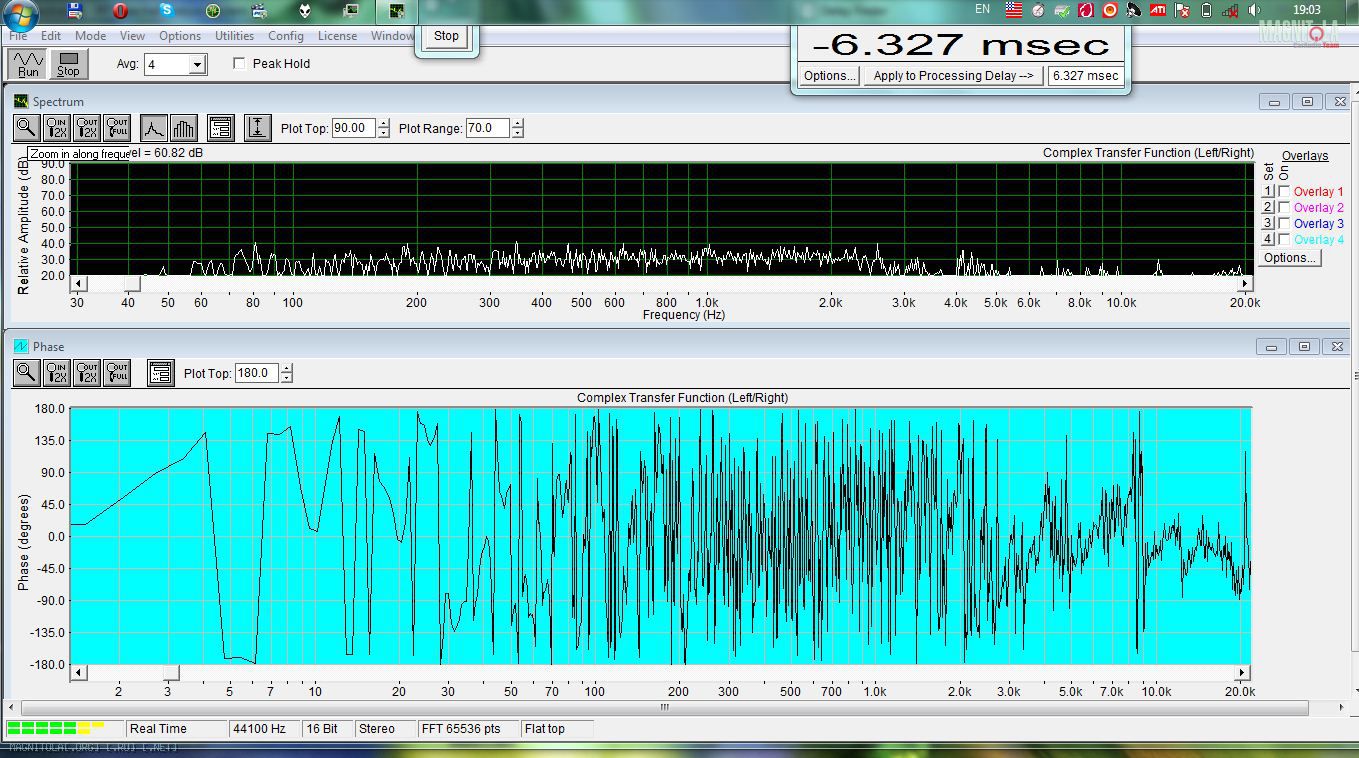

это второй а это домашка (колонки от компа)

Сходи сюда:
http://magnitola.org/nastroika-siste...ml#post1471745

А еще не понятно что и как порезано.

Сообщение от garmas-vitaliy

Добрый день! очень хочу научиться прогой юзать ...
ГУ 88РС2, 3 компонент Hertz старая линейка НЧ и СЧ пасс. крос. і ВЧ играют от 4 - канального helix HXA 400


бросаю пару графиков и прошу вашей подсказки-помощи:

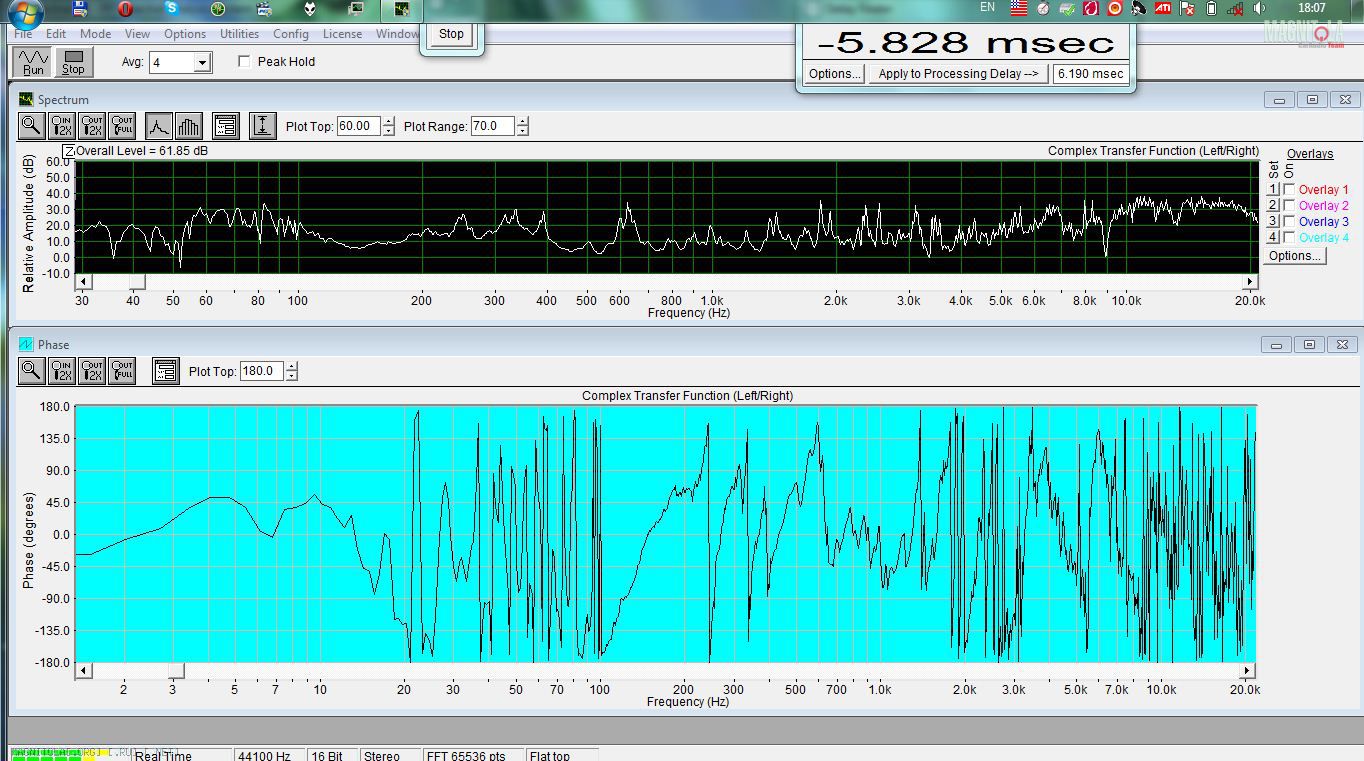

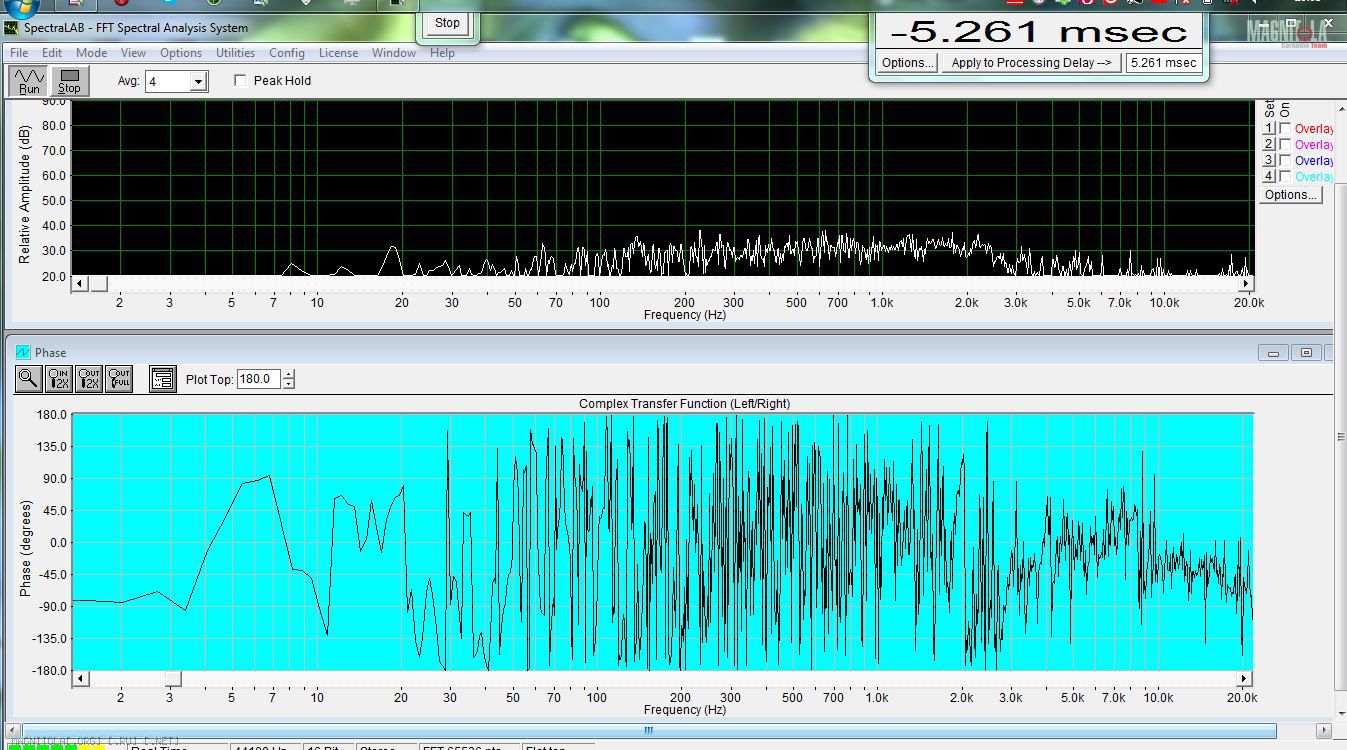

это график СЧ
это второй а это домашка (колонки от компа)

На графиках СЧ видно, что ВЧ играют раньше, чем СЧ. Без процессорных задержек это можно поправить, отодвинув ВЧ от слушателя до выравнивания фазы в диапазоне совместной работы динамиков СЧ и ВЧ.
На графике домашки всё правильно. Только для большей наглядности сделай масштаб по оси частот на обоих графиках одинаковый. На частотах ниже 100Гц - резонансы комнаты, выше 7кГц - интермодуляция корпуса акустики.

О некоторых моих проектах интересно почитать вот здесь.

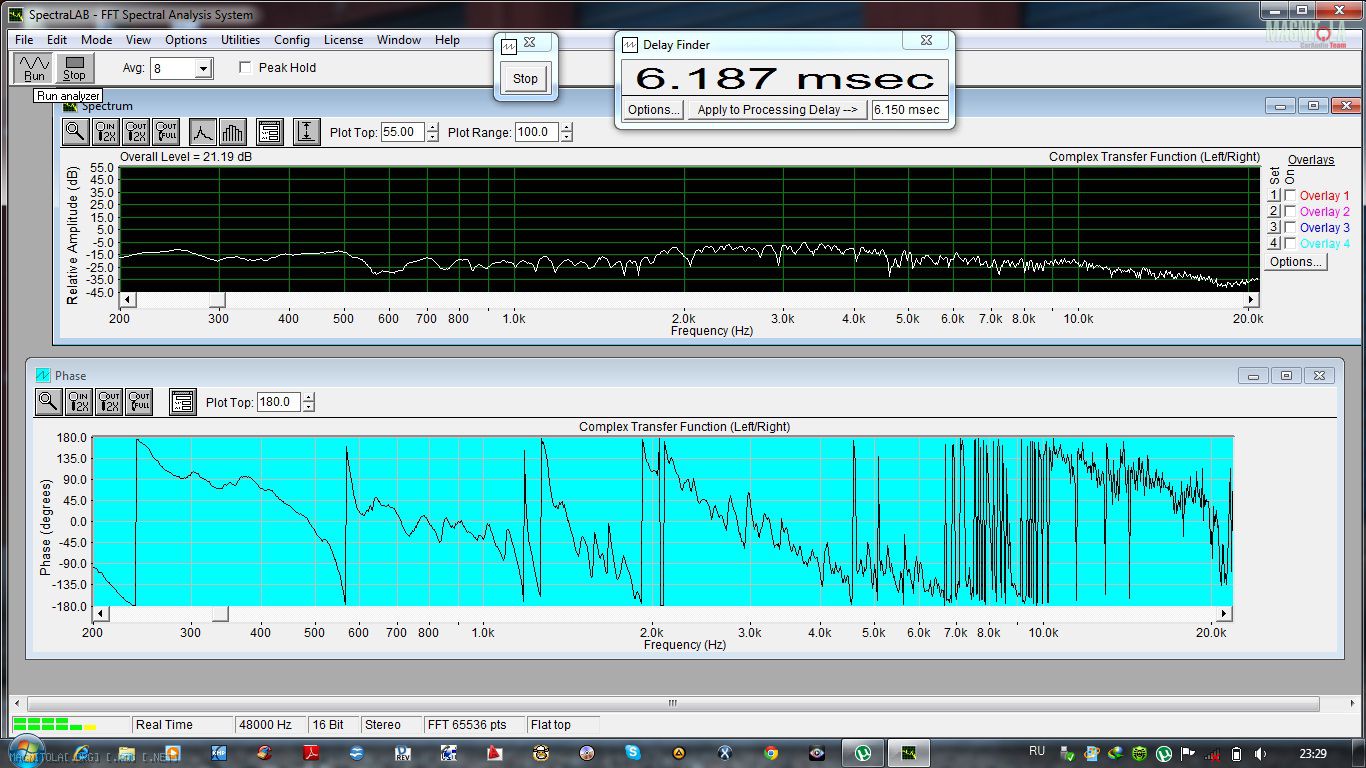

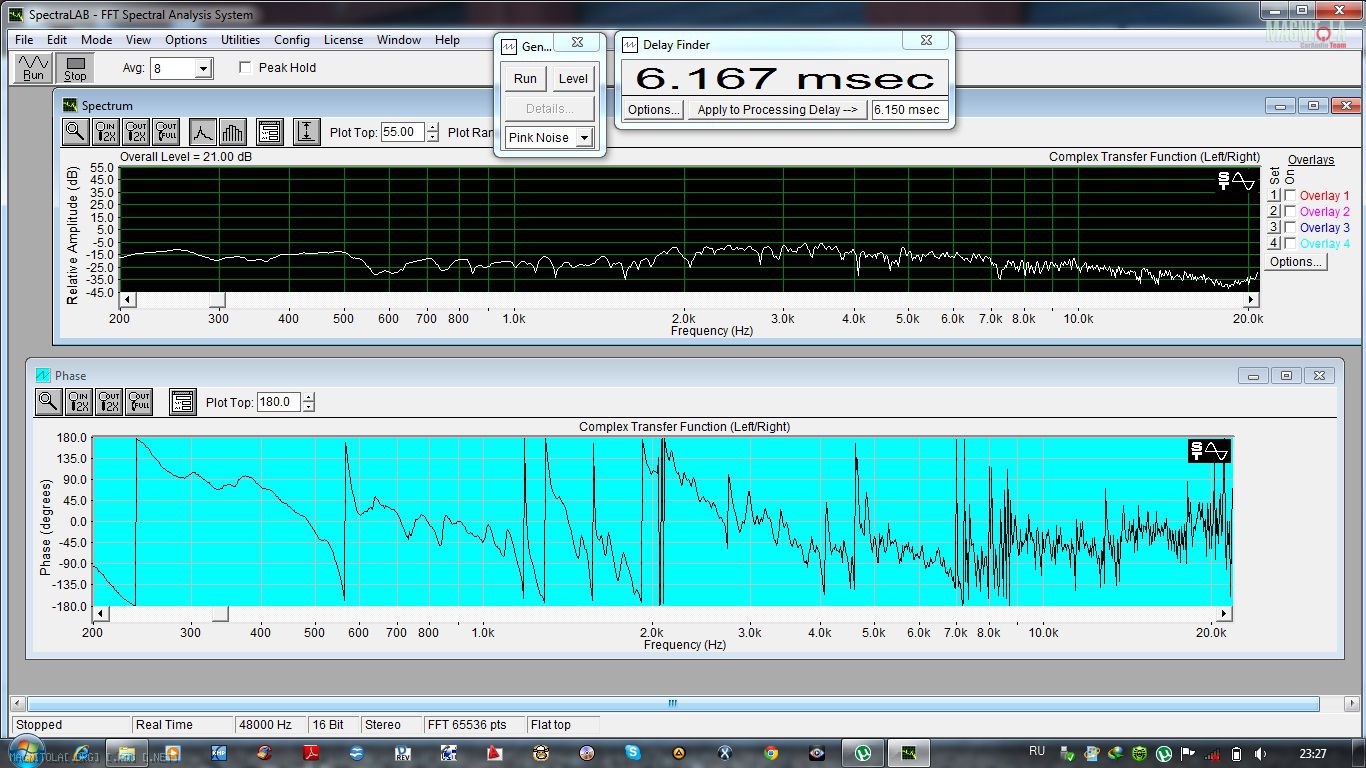

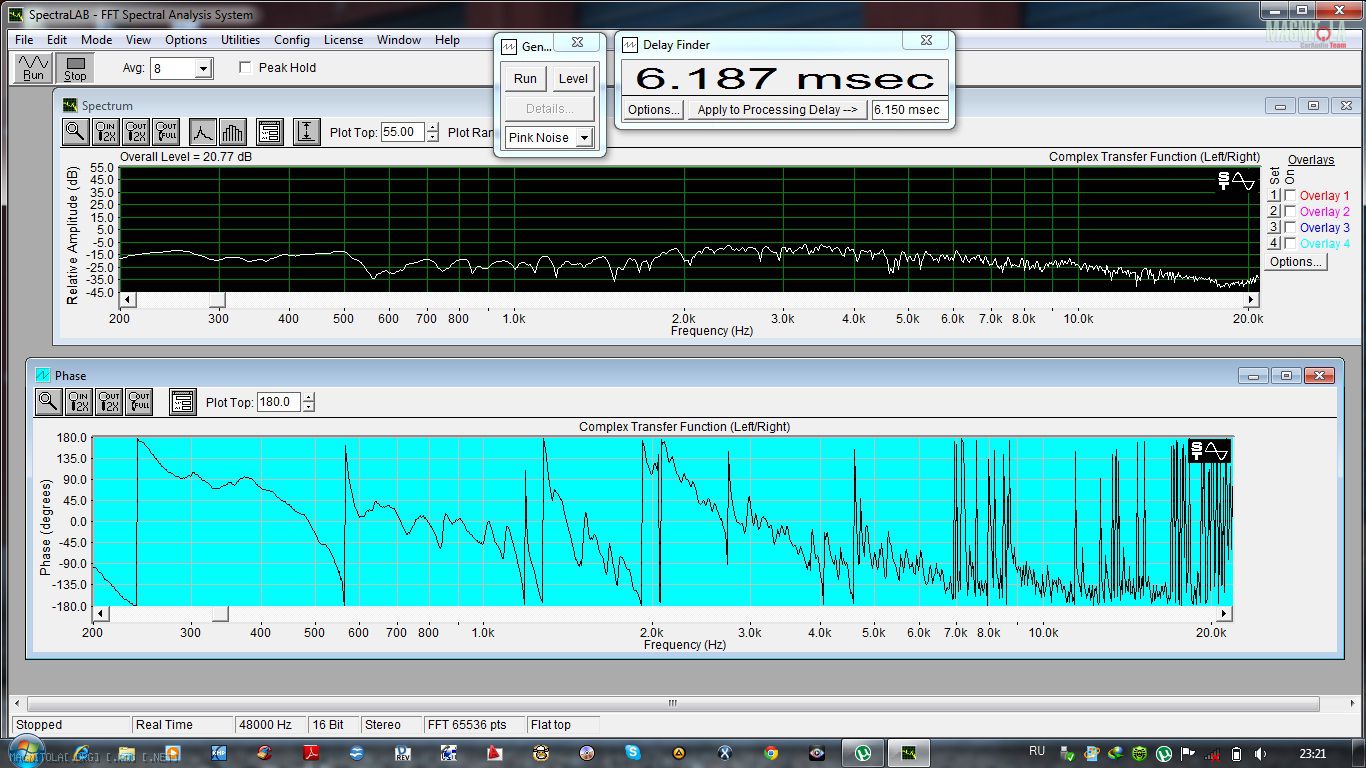

спасибо Вам за ответ! сегодня еще крутил вертел и вот что получилось:

Пока ничего не понятно. И задержка в программе разная, и фаза ведёт себя по разному на сч и вч.
