Изготовление корпусов для сабвуферов, фальшпанелей

AUDI А6 С7 2.0TFSI

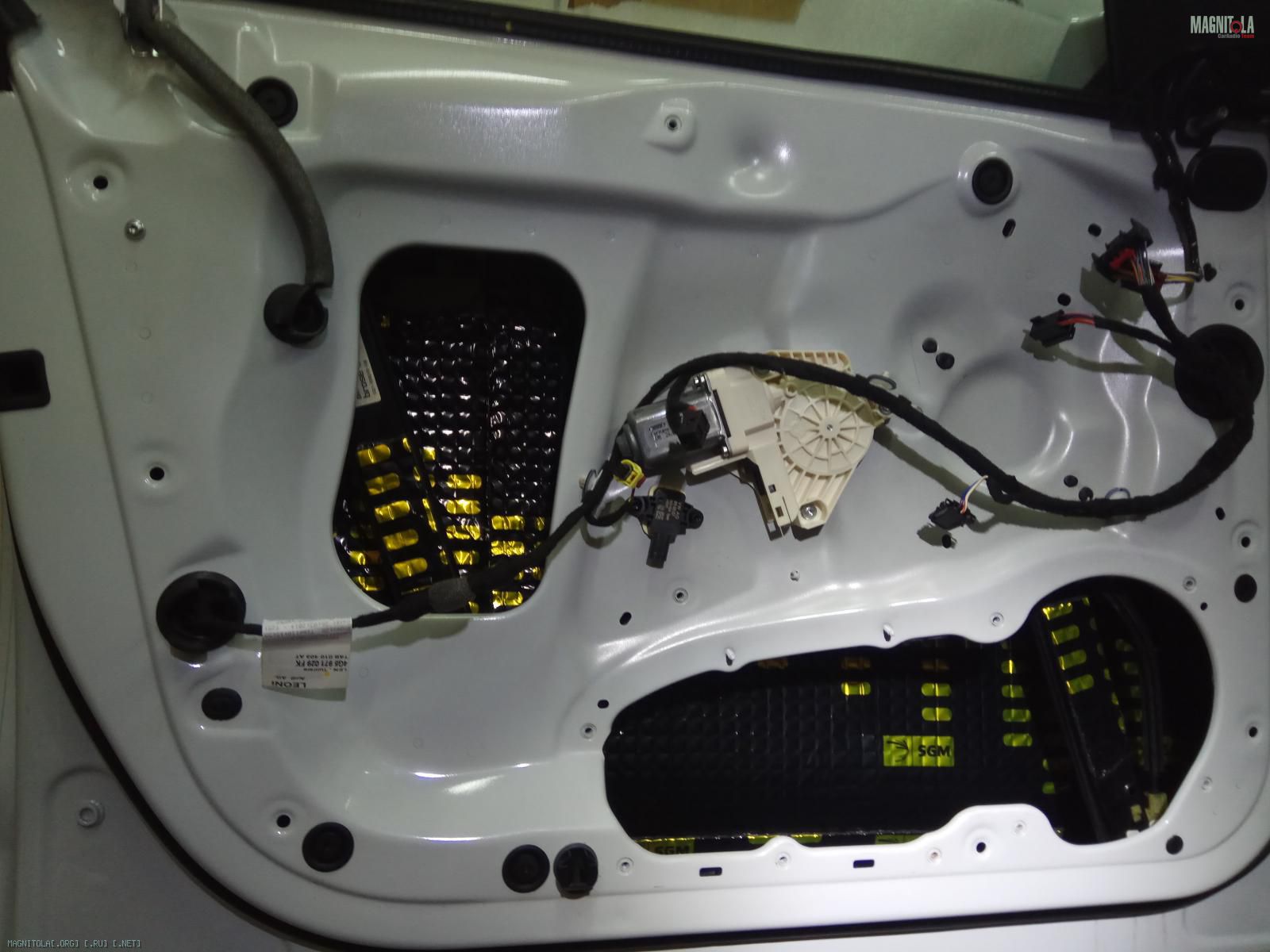

Наносим вибру 4мм на внутренний метал...

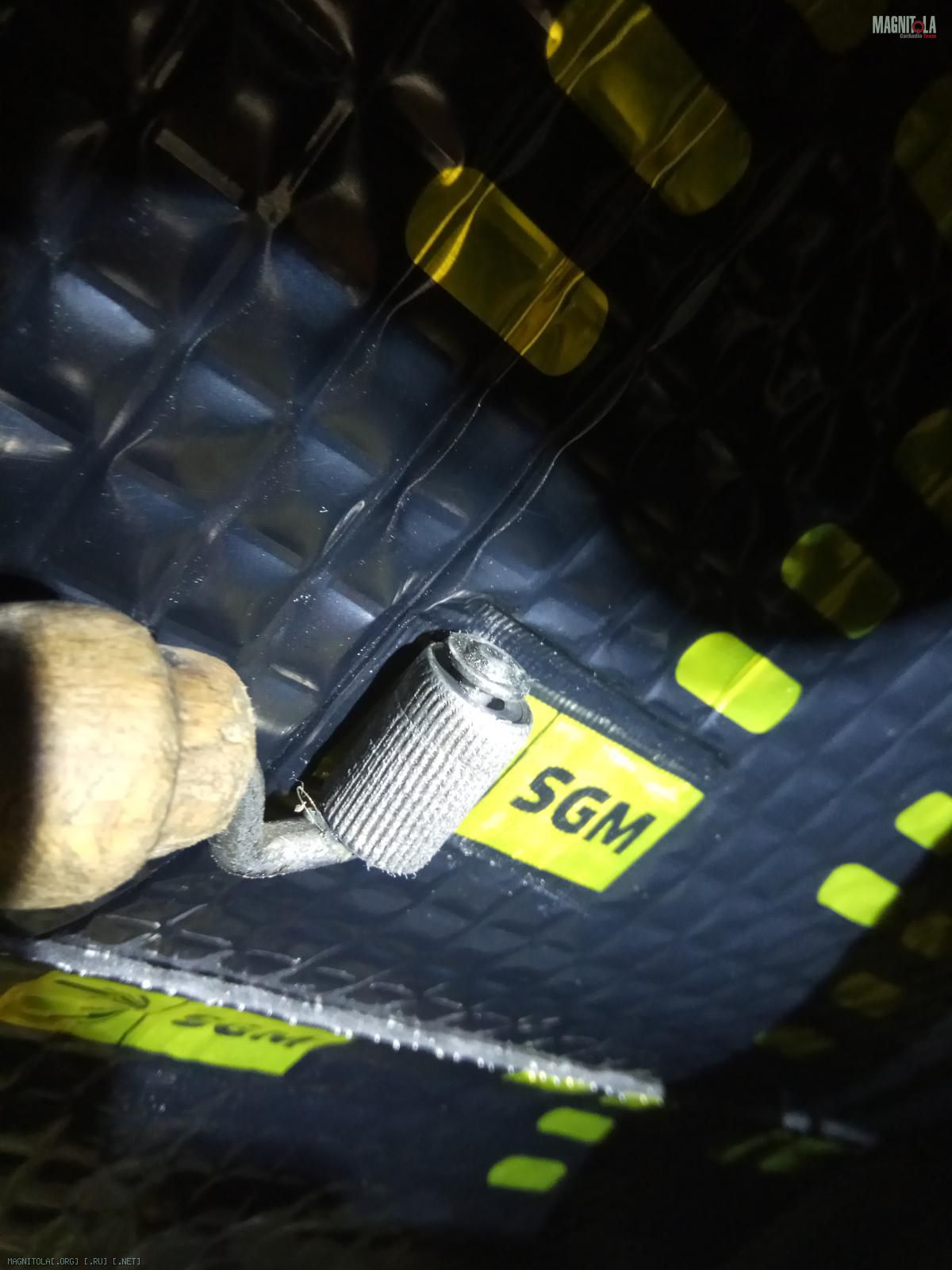

Греем, прикатываем...
После прикатки...

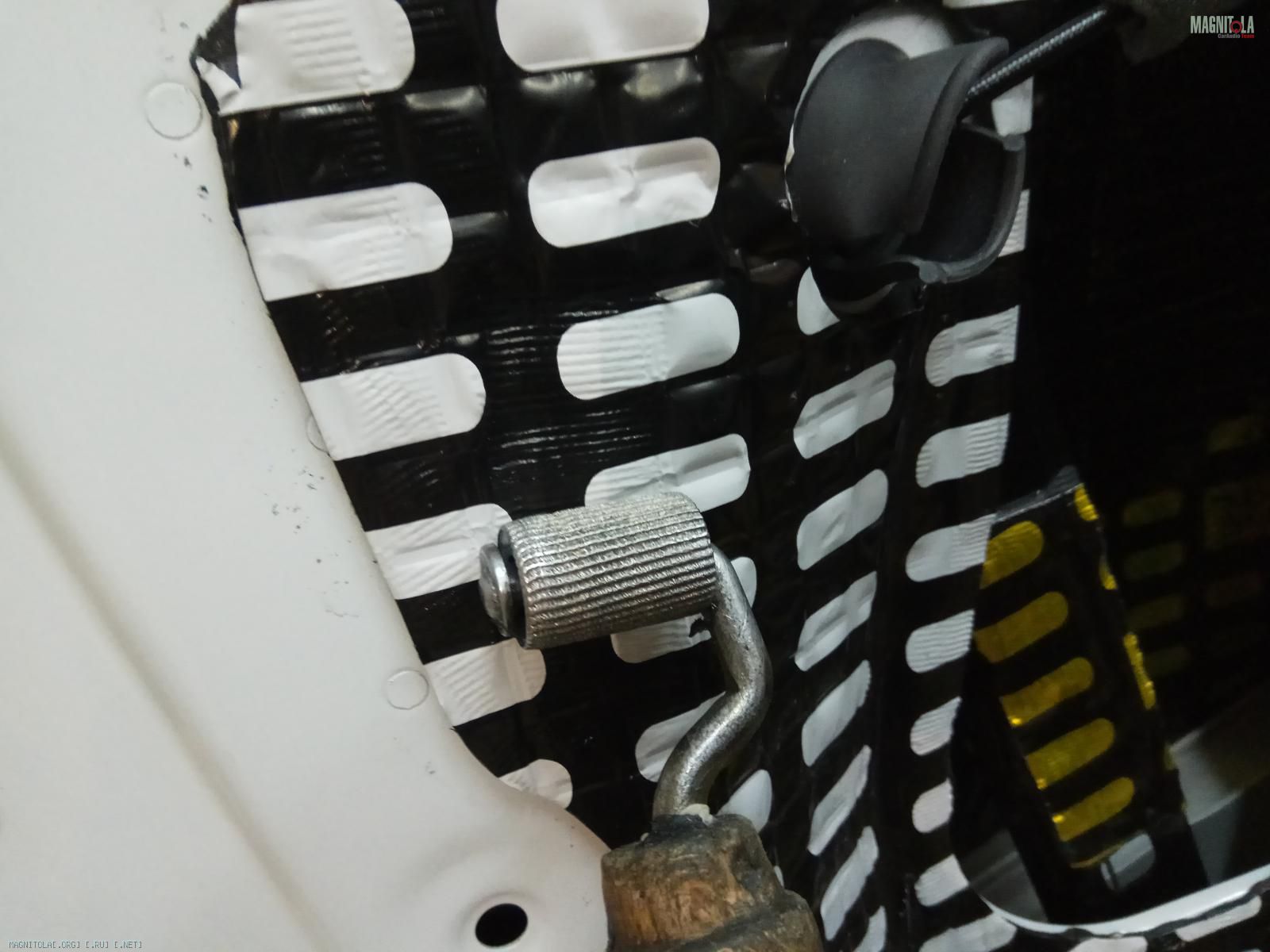

Наносим вибру цельным листом на лицевой метал.
Греем, прикатываем...

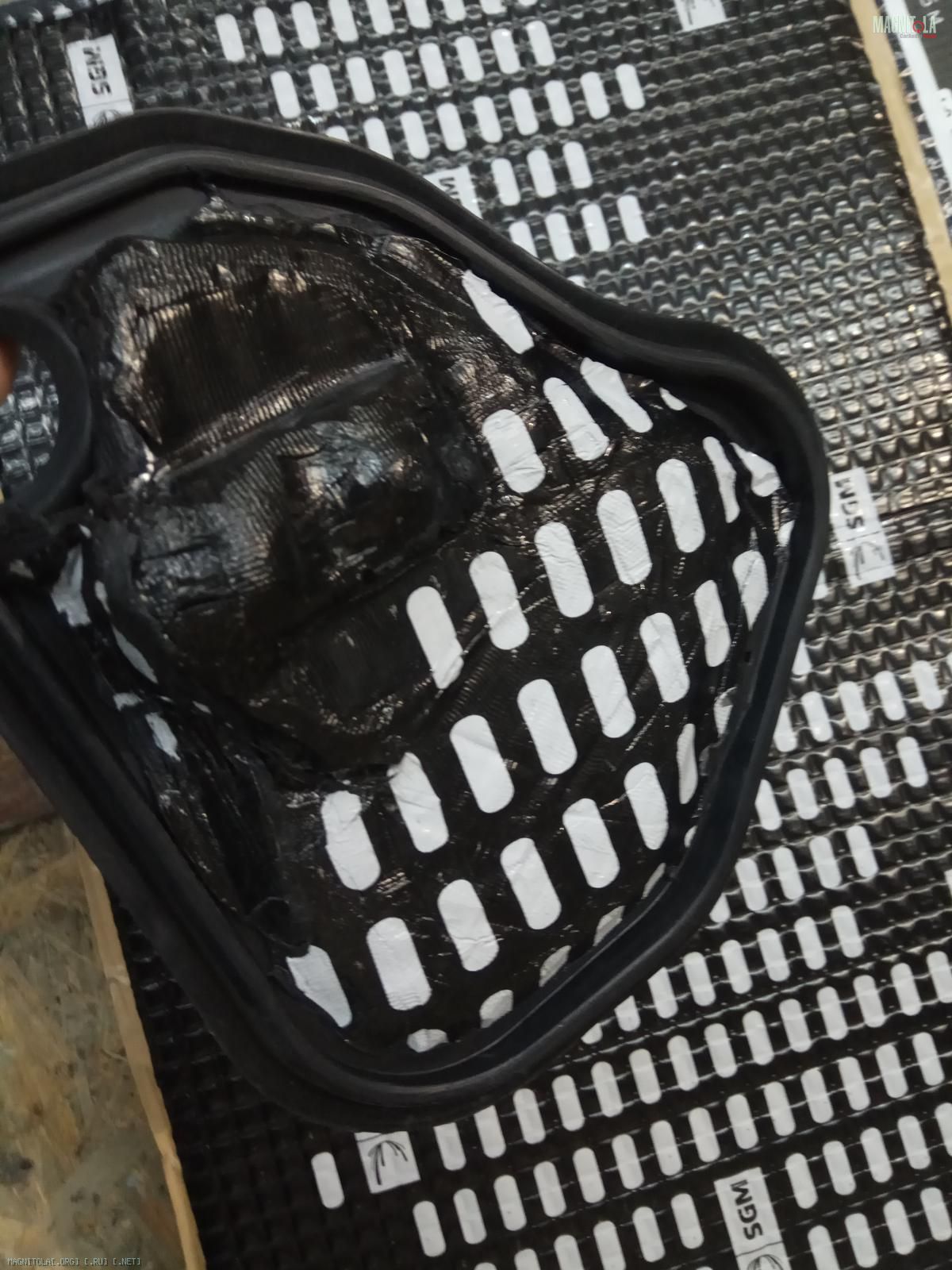

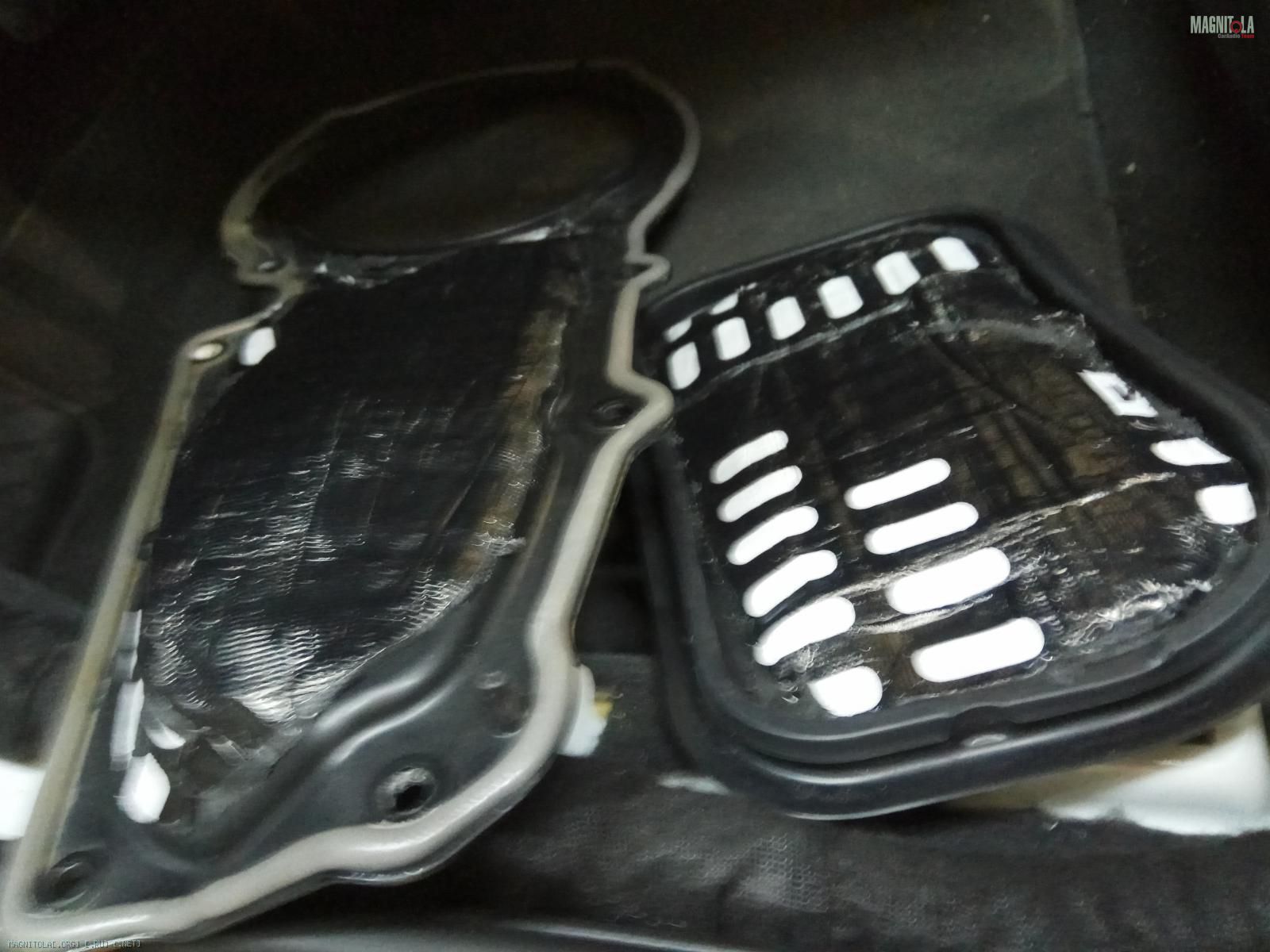

Пластиковые заглушки вибрим с обратной стороны.
Вложение 1245046Вложение 1245048Вложение 1245050Вложение 1245052Вложение 1245054Вложение 1245056Вложение 1245058Вложение 1245060Вложение 1245062Вложение 1245064Вложение 1245066

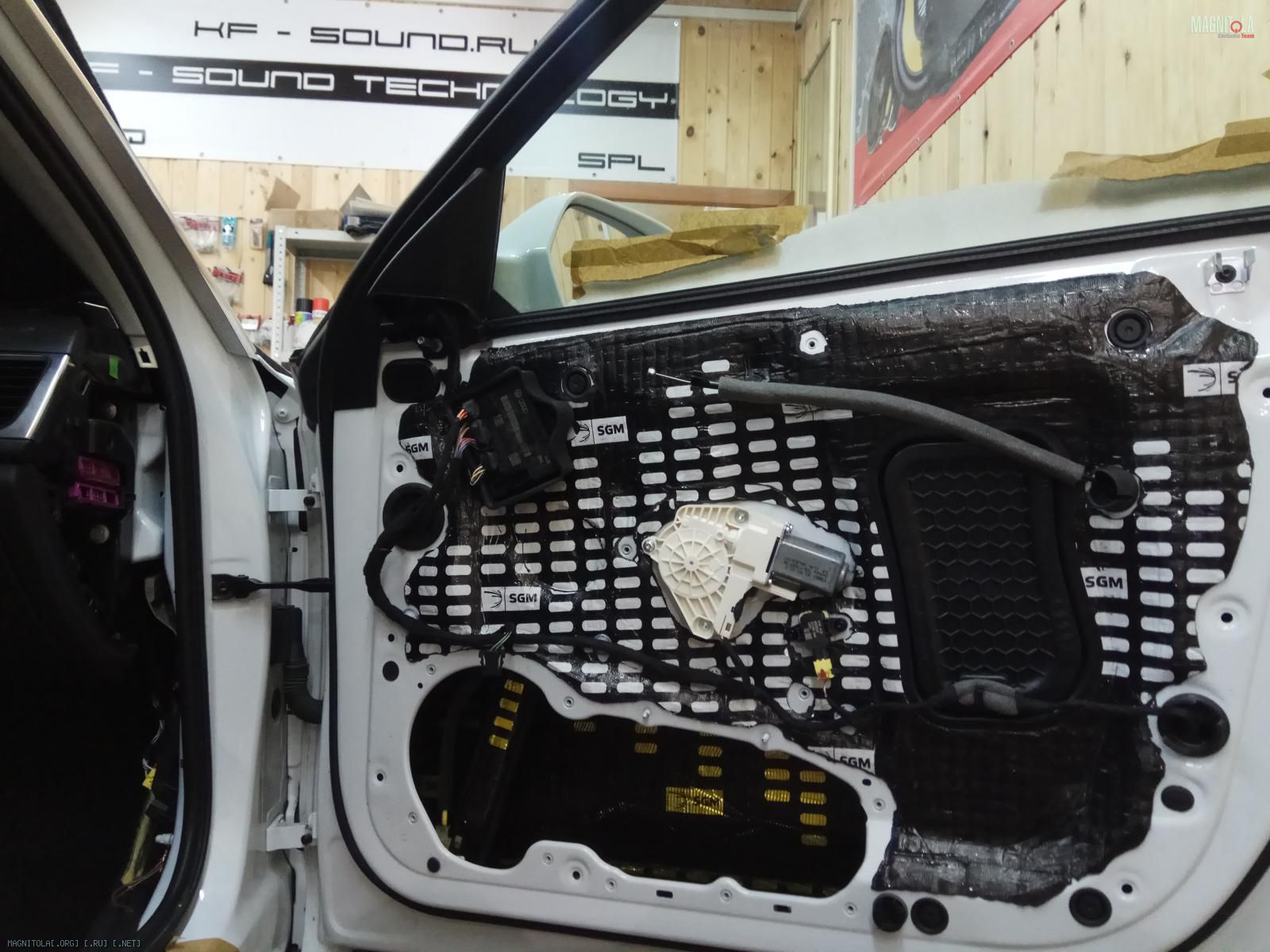

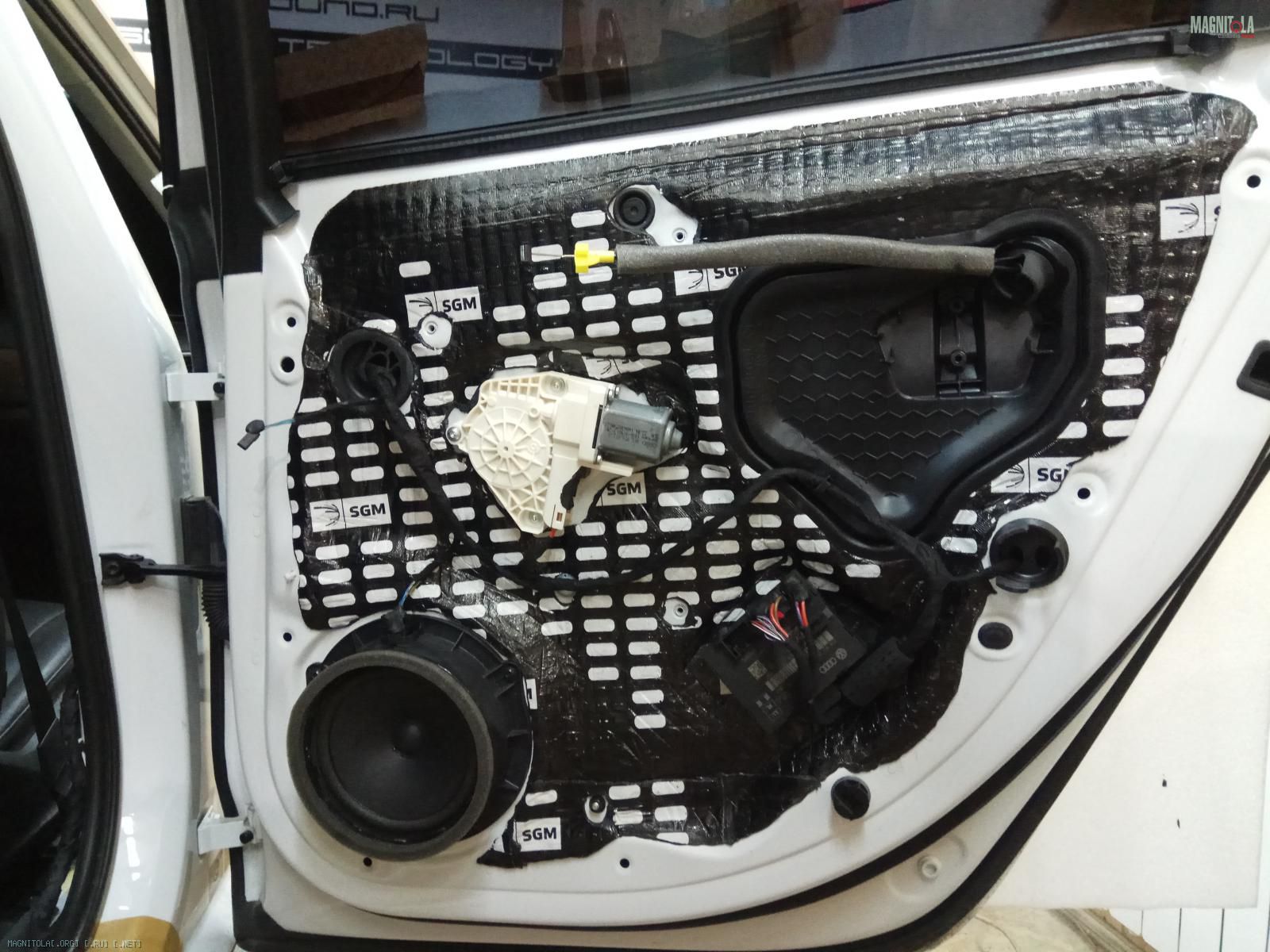

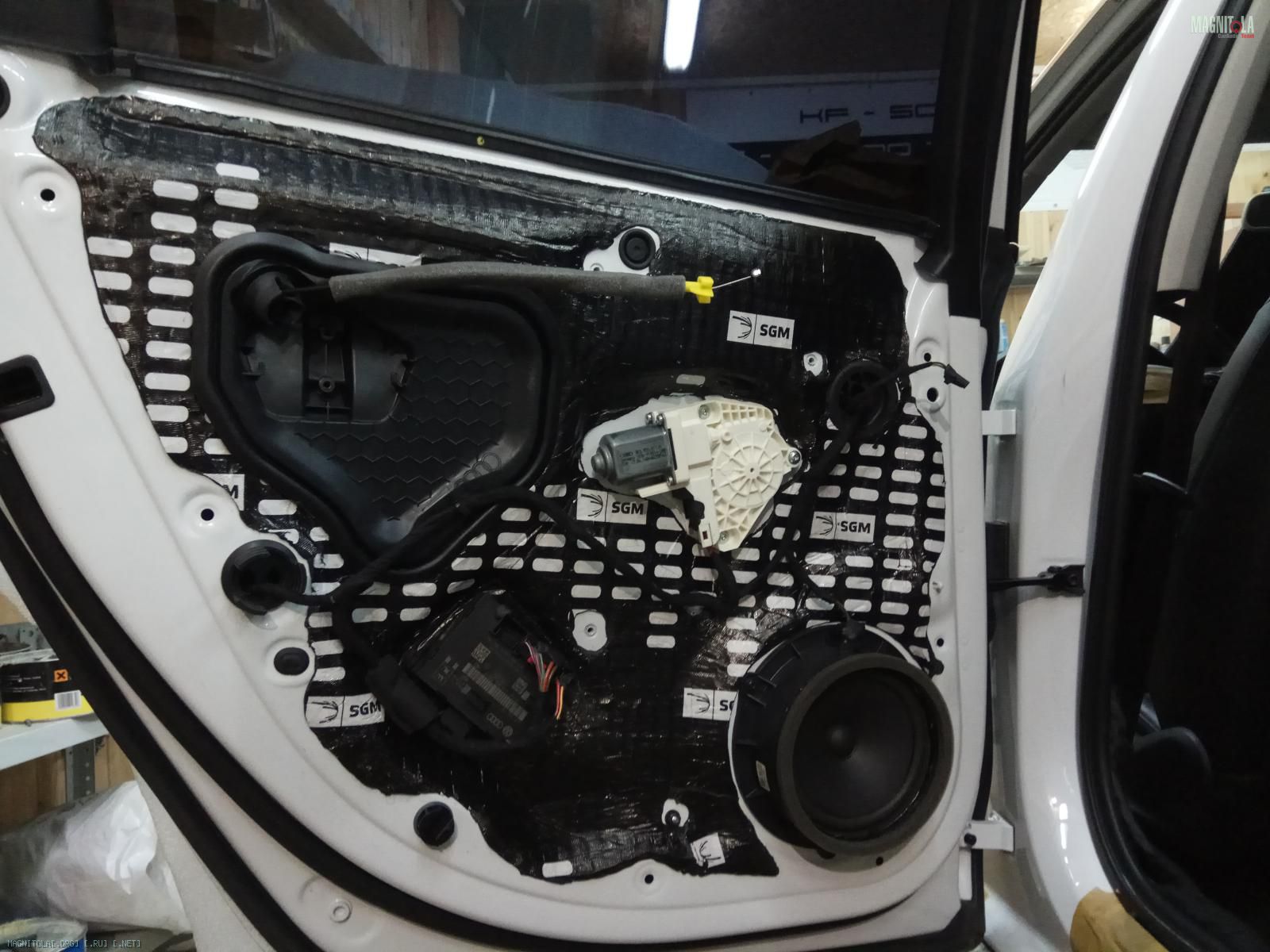

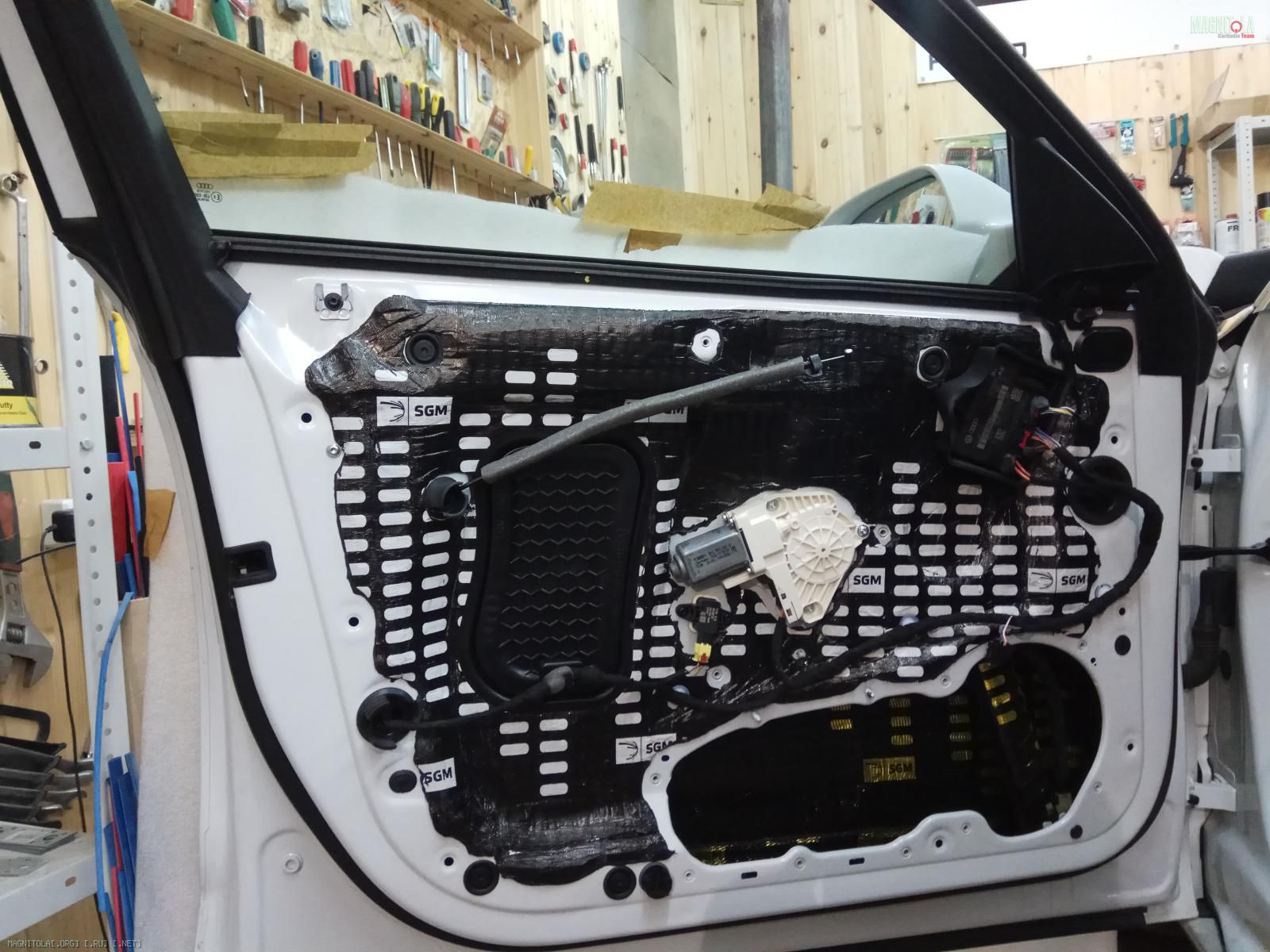

Двери итог....
Вложение 1245068Вложение 1245070Вложение 1245072Вложение 1245074Вложение 1245076Вложение 1245078

AUDI А6 С7 2.0TFSI

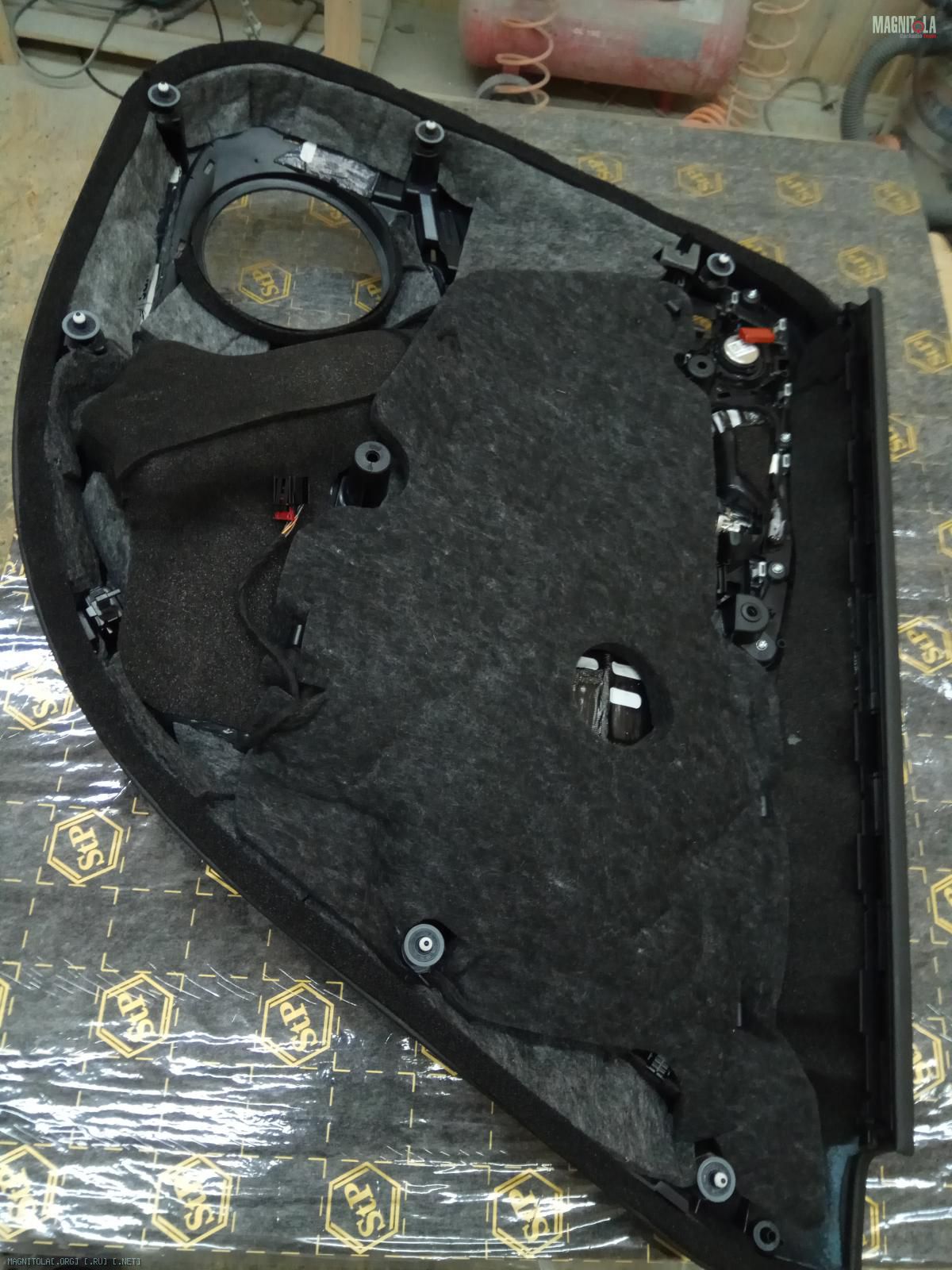

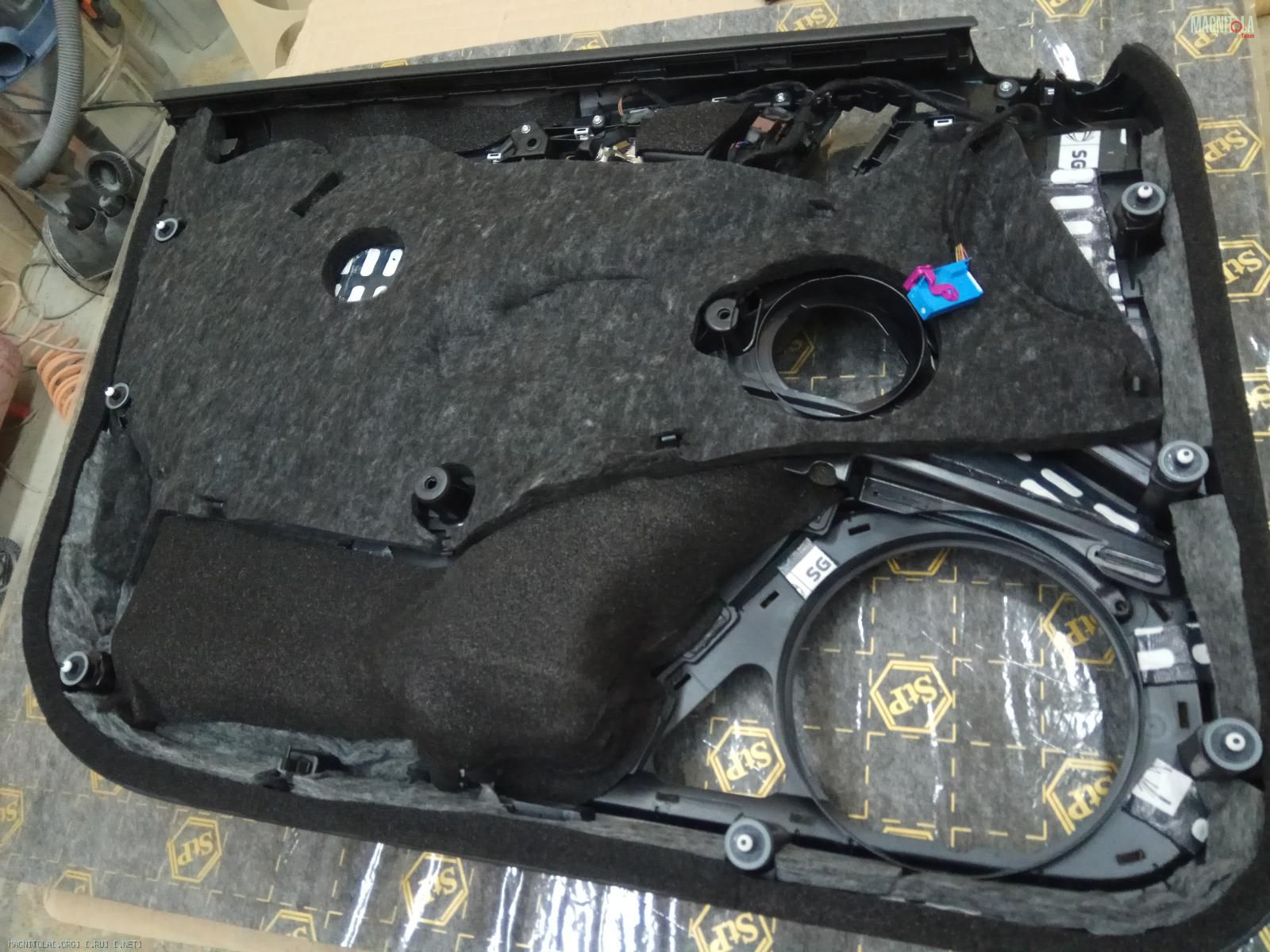

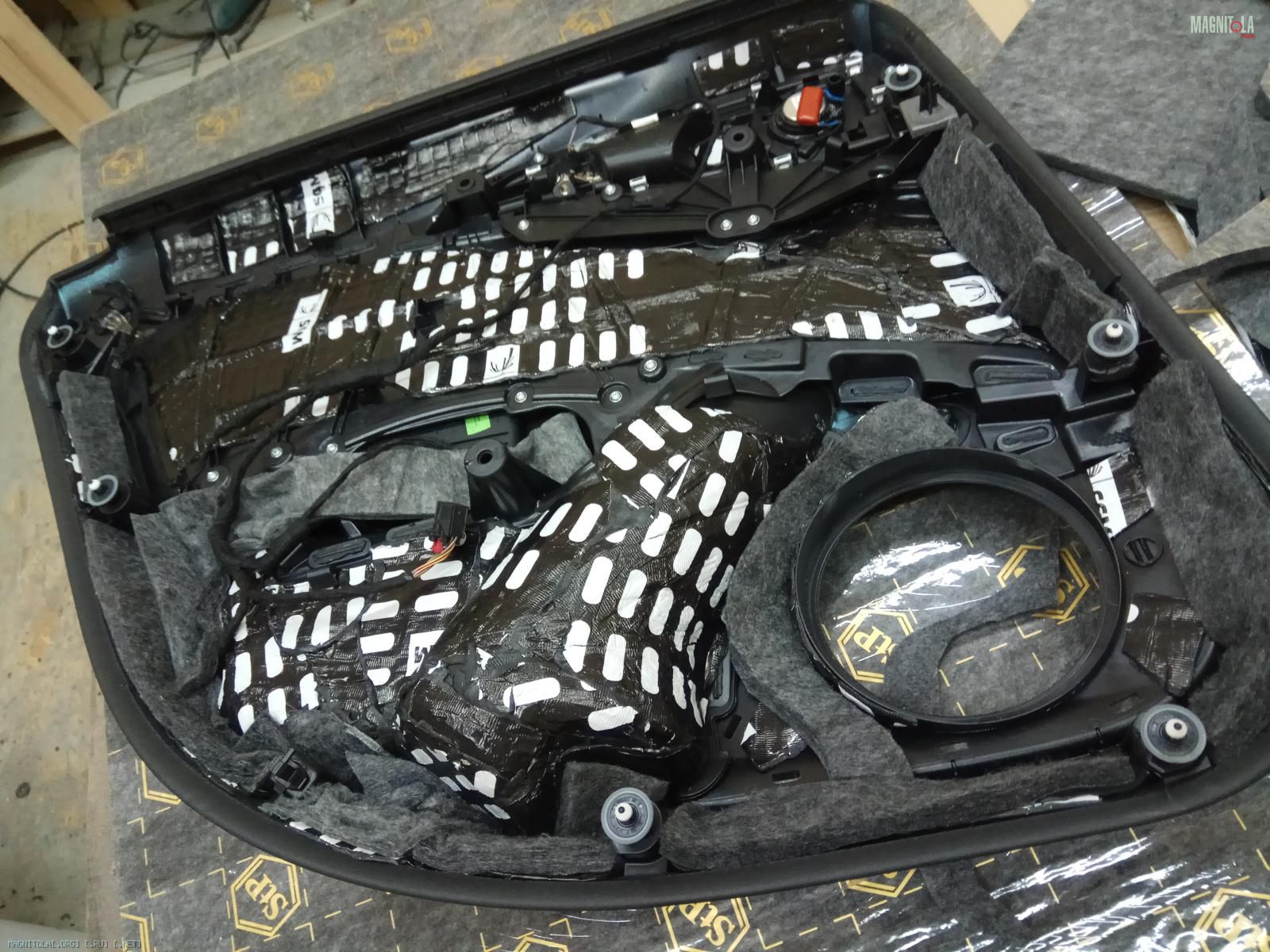

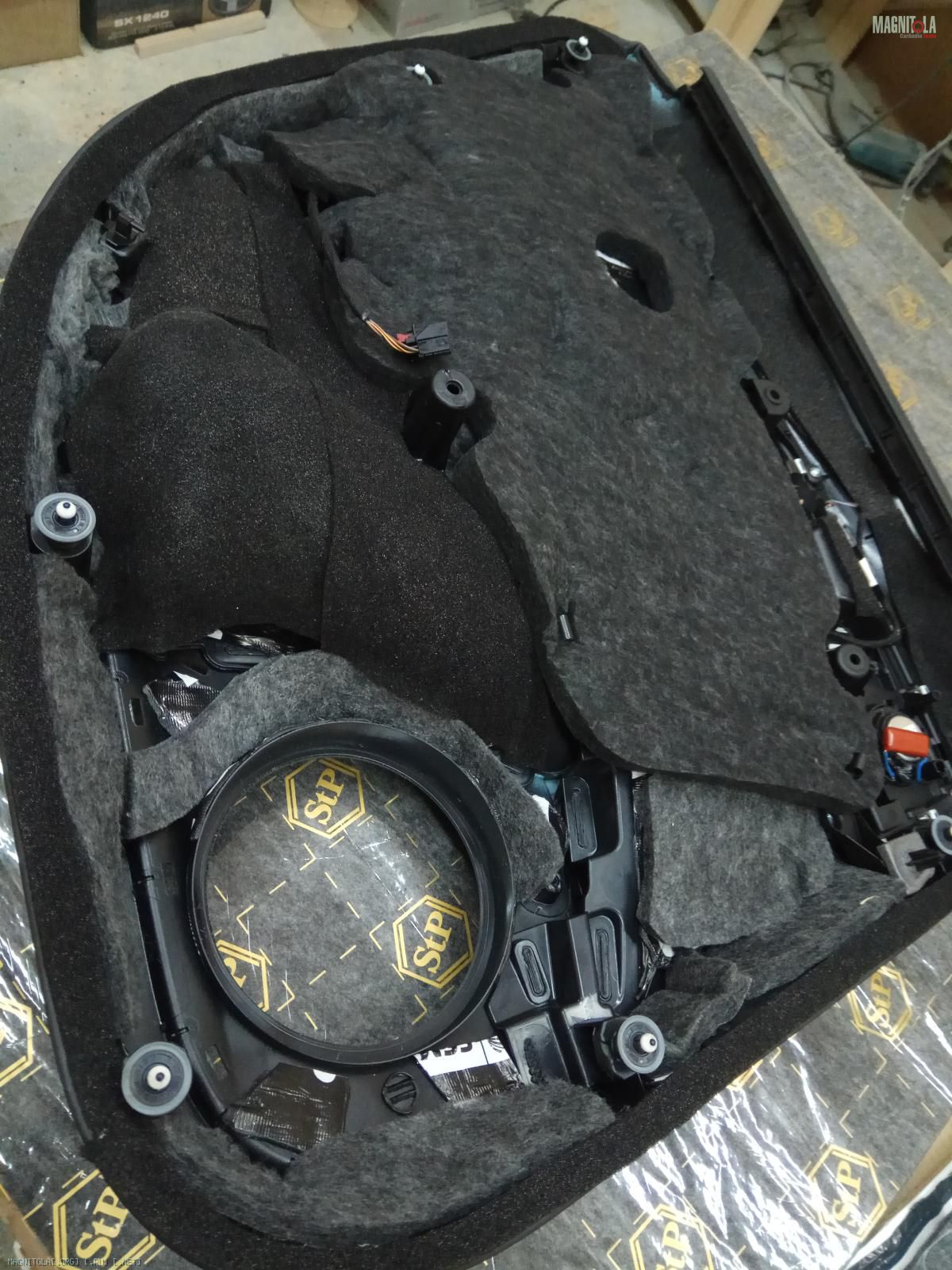

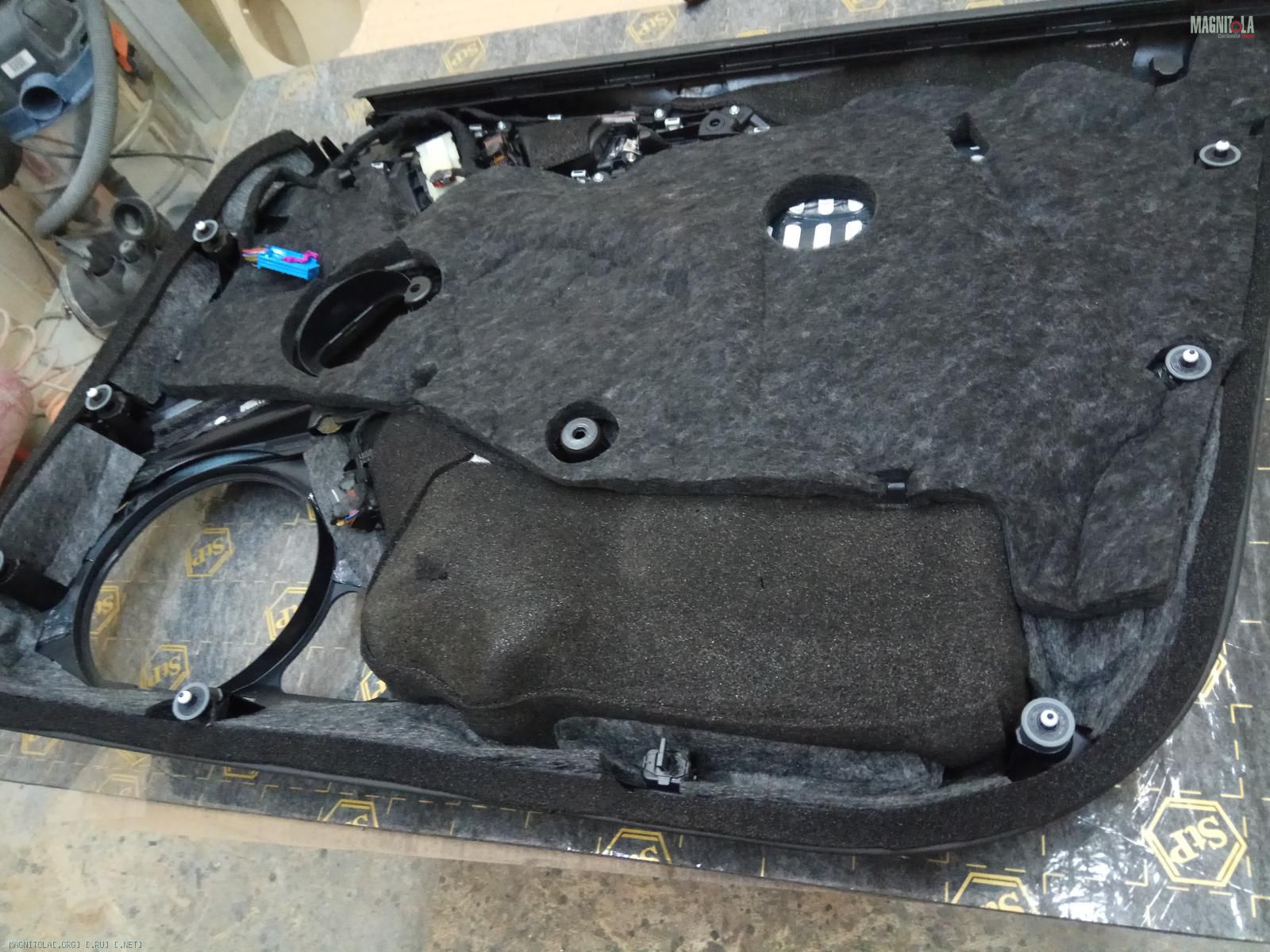

Карты дверей...

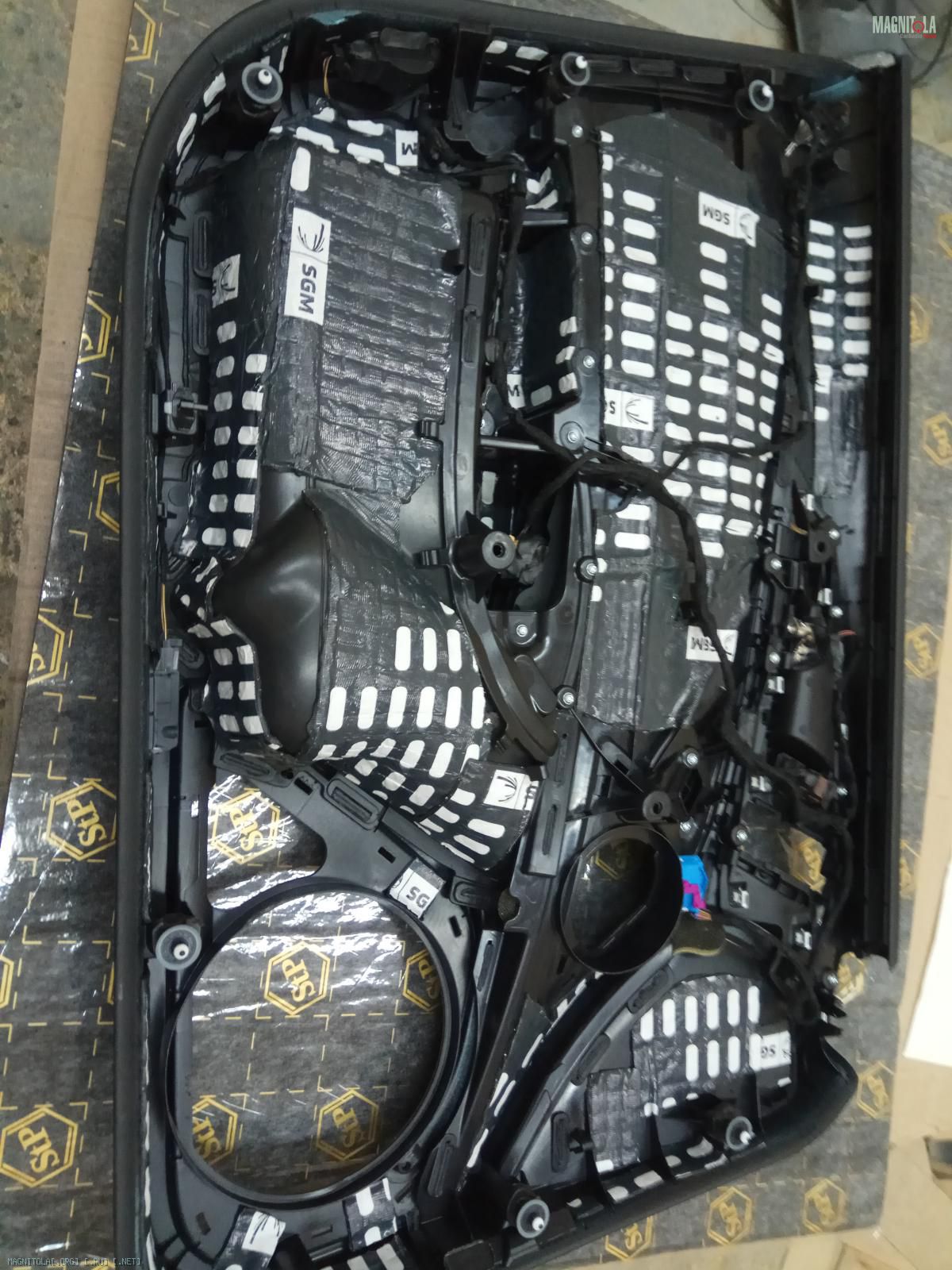

Наносим вибру 4 мм,

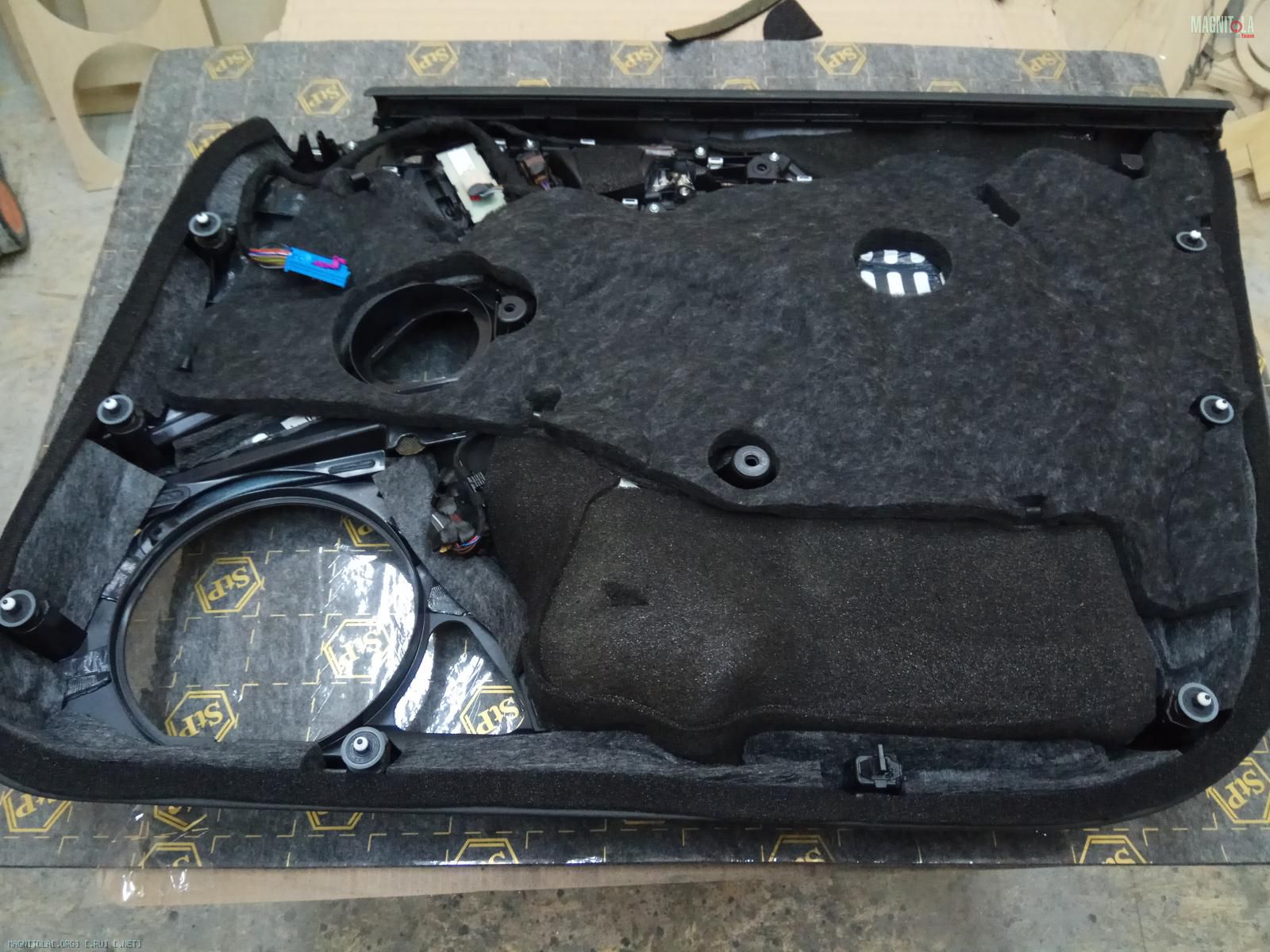

Наносим войлок, битопласт, штатный шумопоглотитель, уплотнительную ленту по периметру.

Вложение 1245190Вложение 1245192Вложение 1245194Вложение 1245196Вложение 1245198Вложение 1245200Вложение 1245202Вложение 1245204Вложение 1245206Вложение 1245208Вложение 1245210Вложение 1245212Вложение 1245214

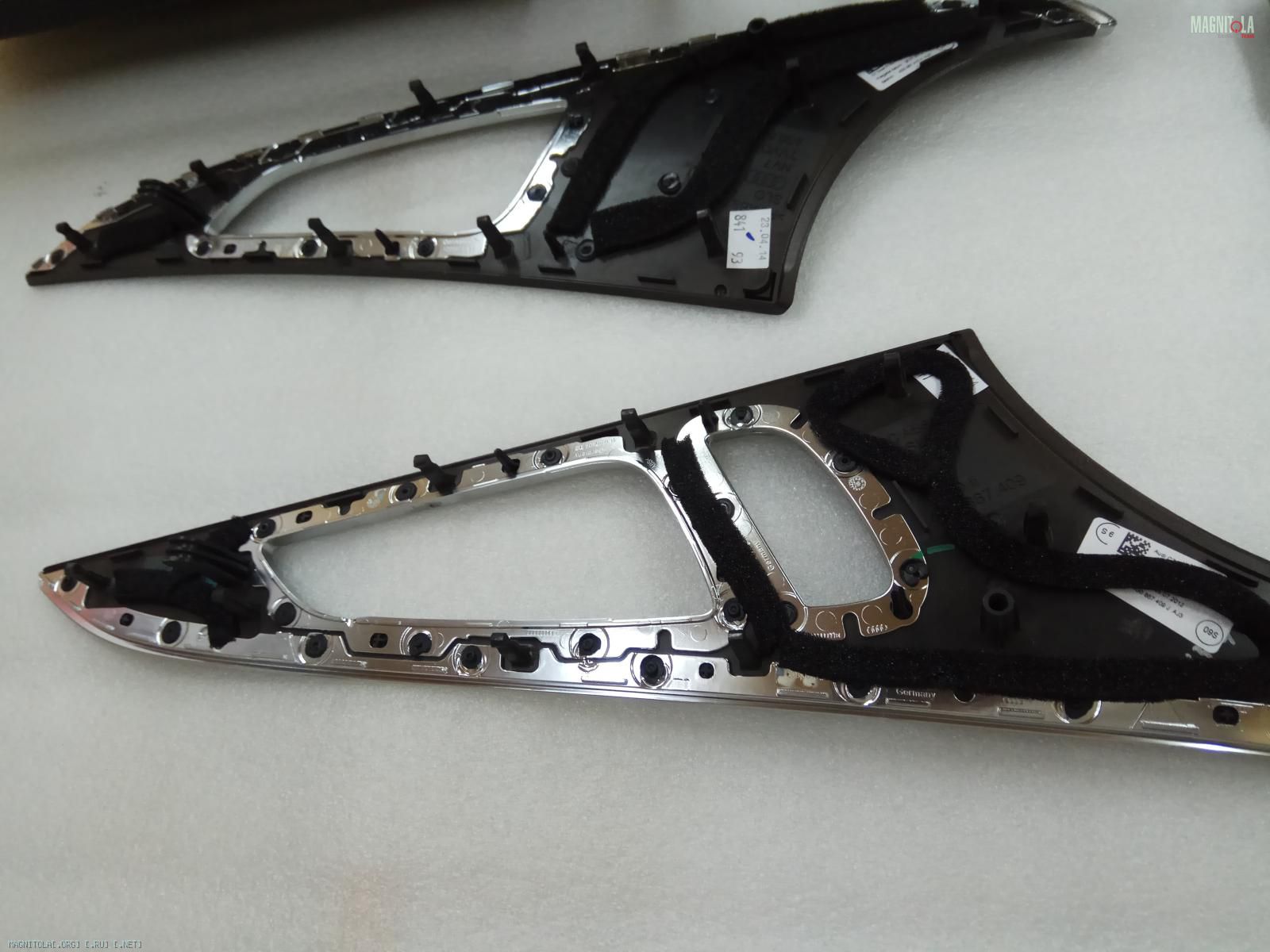

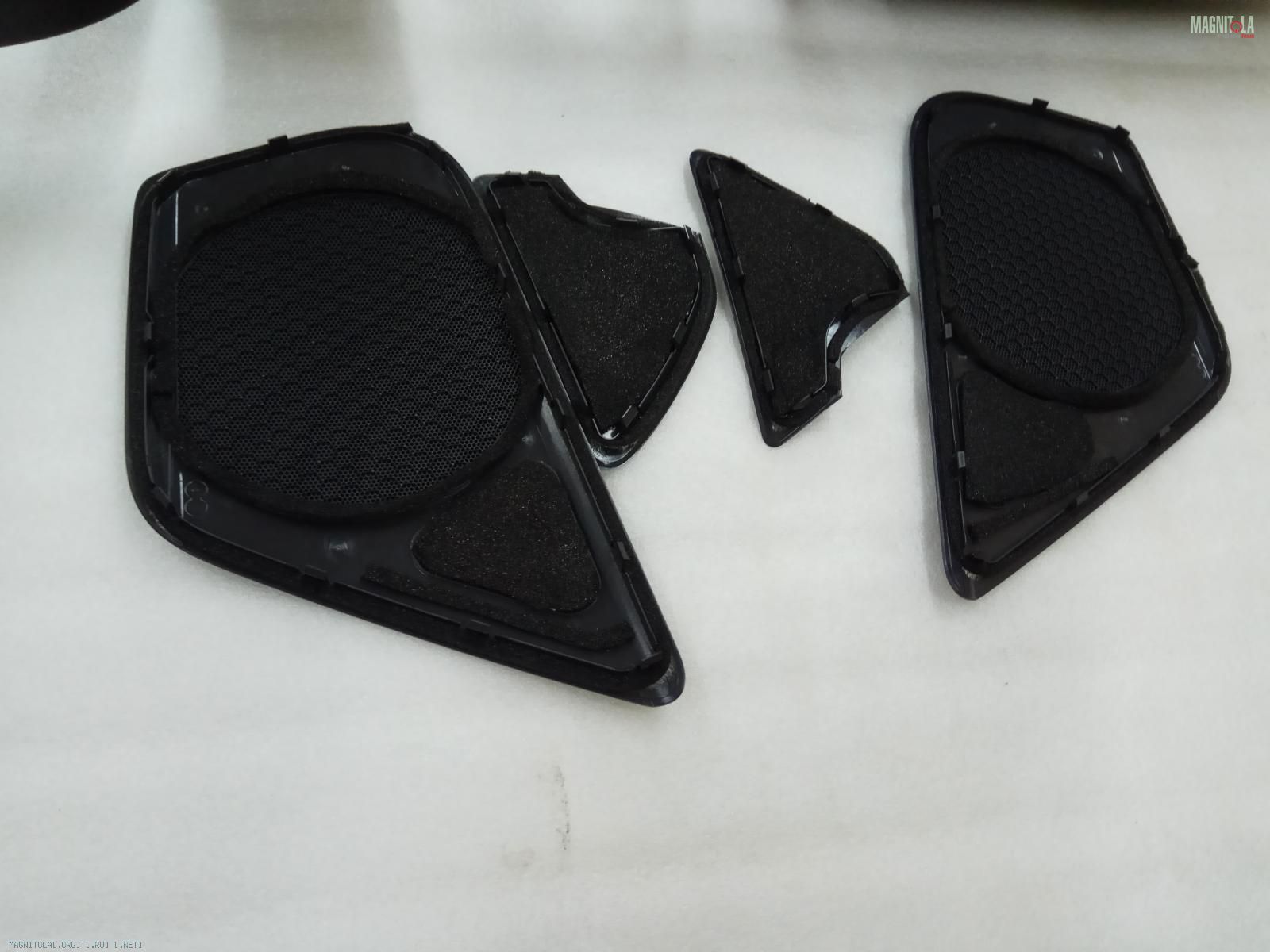

Проклеиваются, уплотняются сетки и все пластиковые детали двери...
Вложение 1245216Вложение 1245218Вложение 1245220

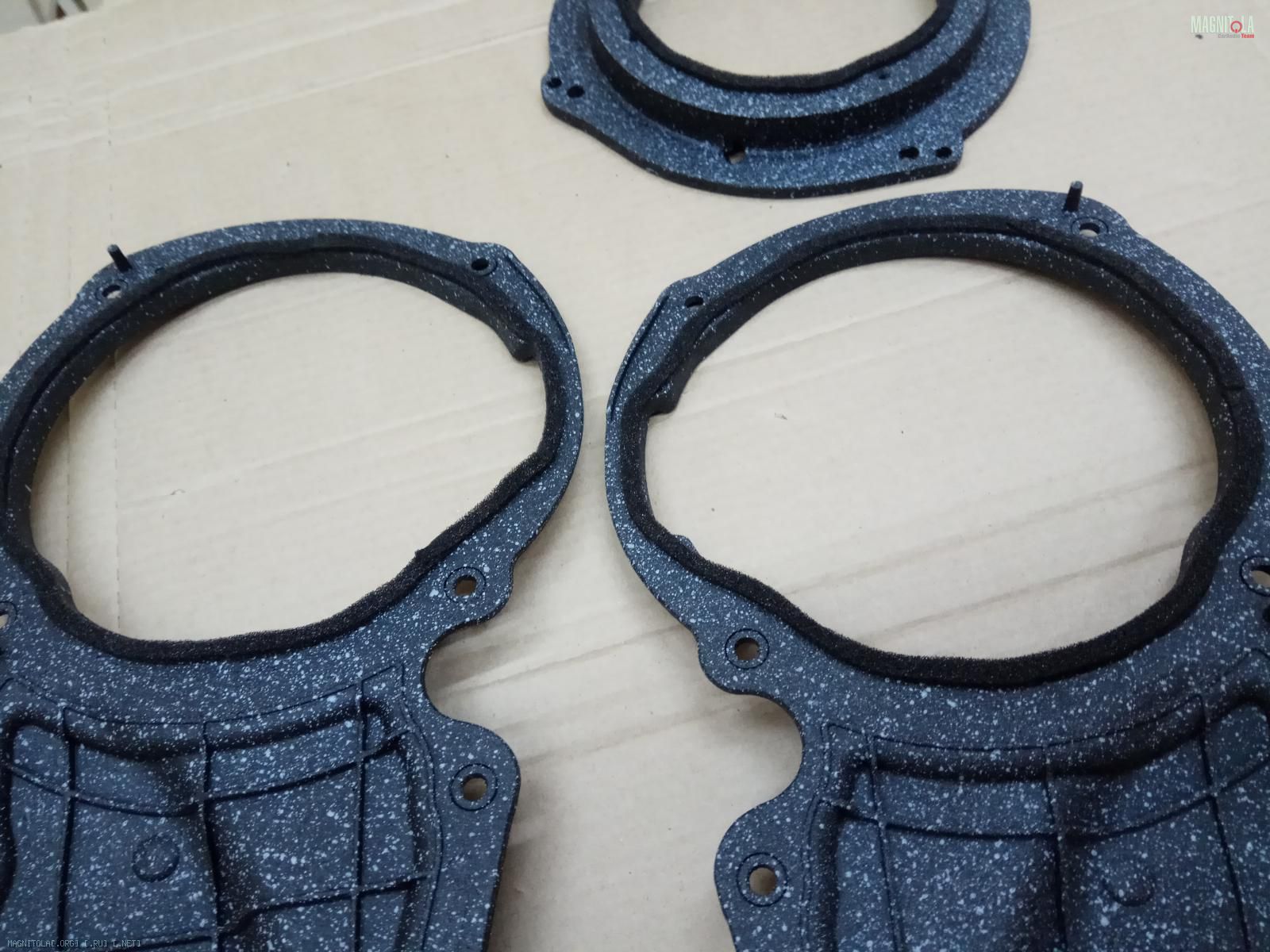

Изготавливаем/красим проставочные кольца под ВЧ и мидбас...
Уплотнительные ленты...

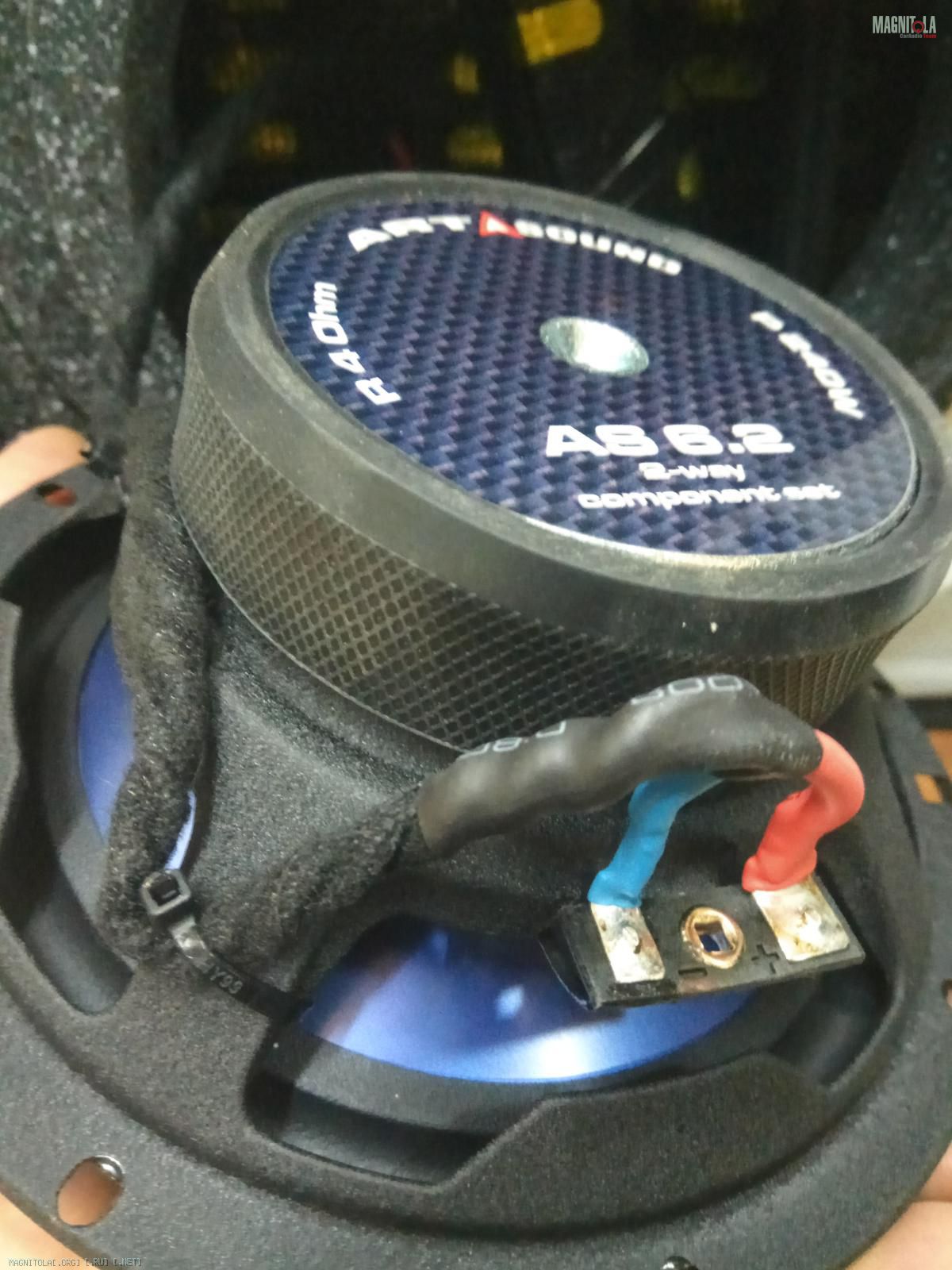

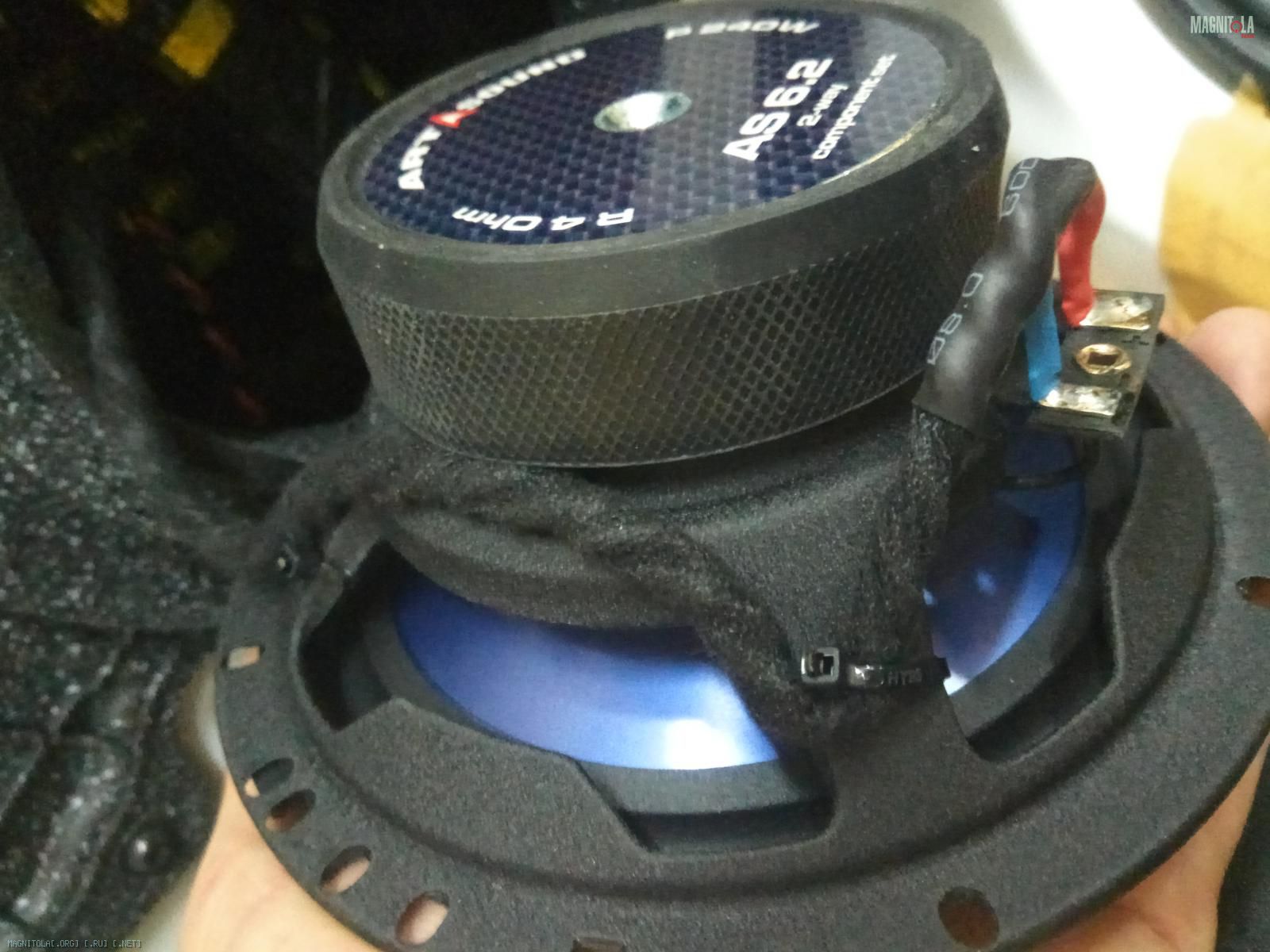

Подключение/установка мидбаса.
Вложение 1245222Вложение 1245224Вложение 1245226Вложение 1245228Вложение 1245230Вложение 1245232Вложение 1245234Вложение 1245236Вложение 1245238

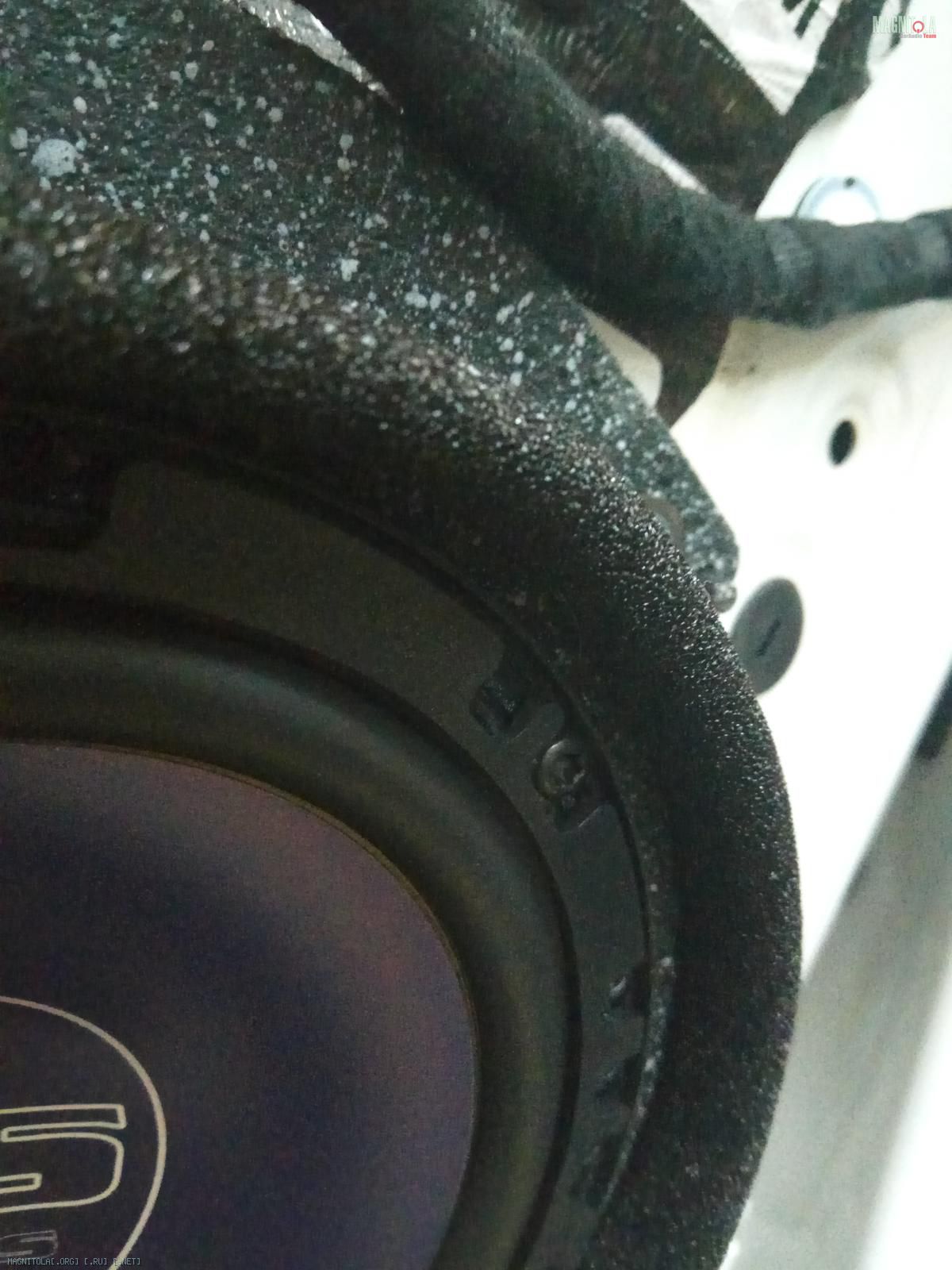

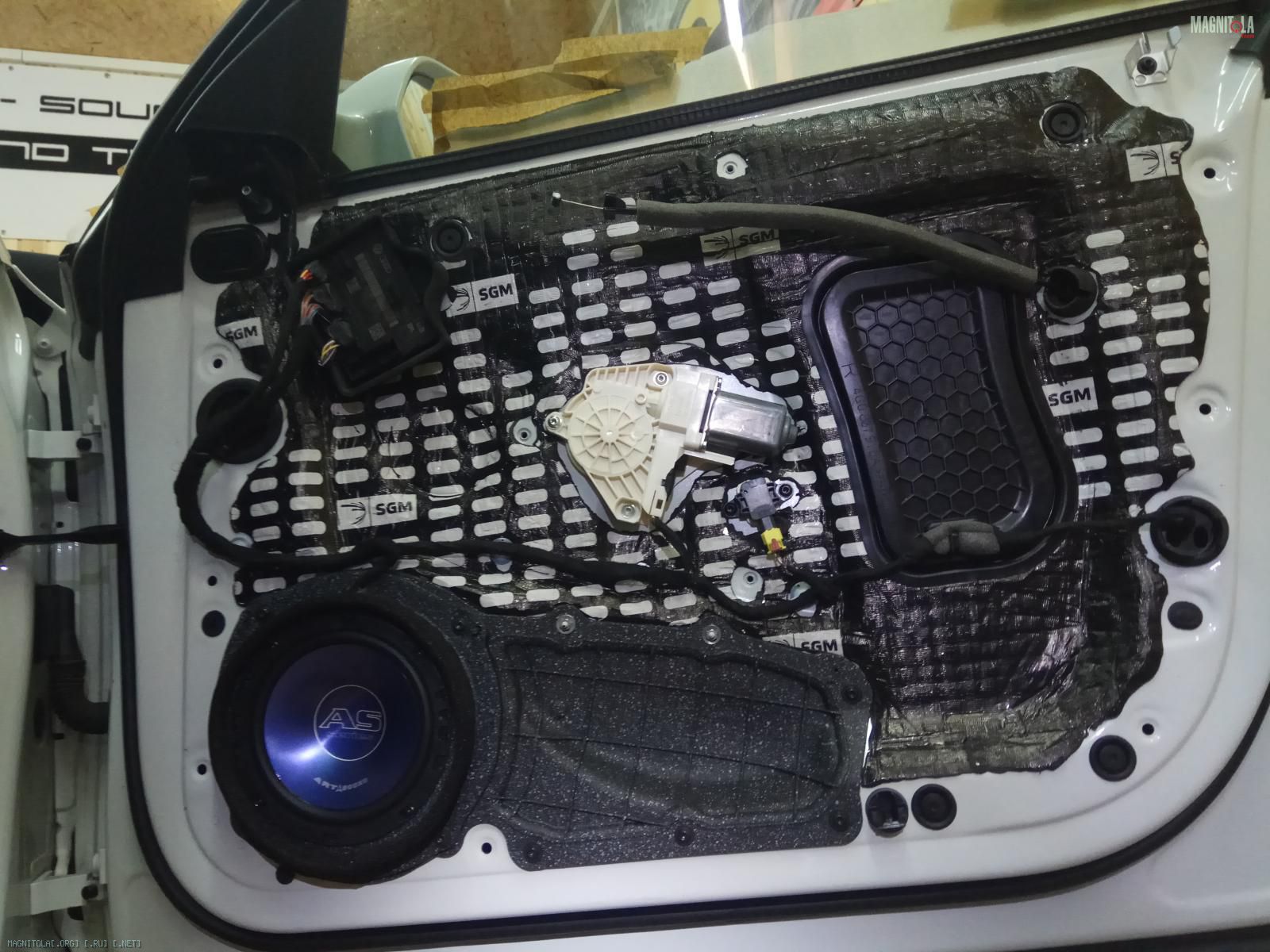

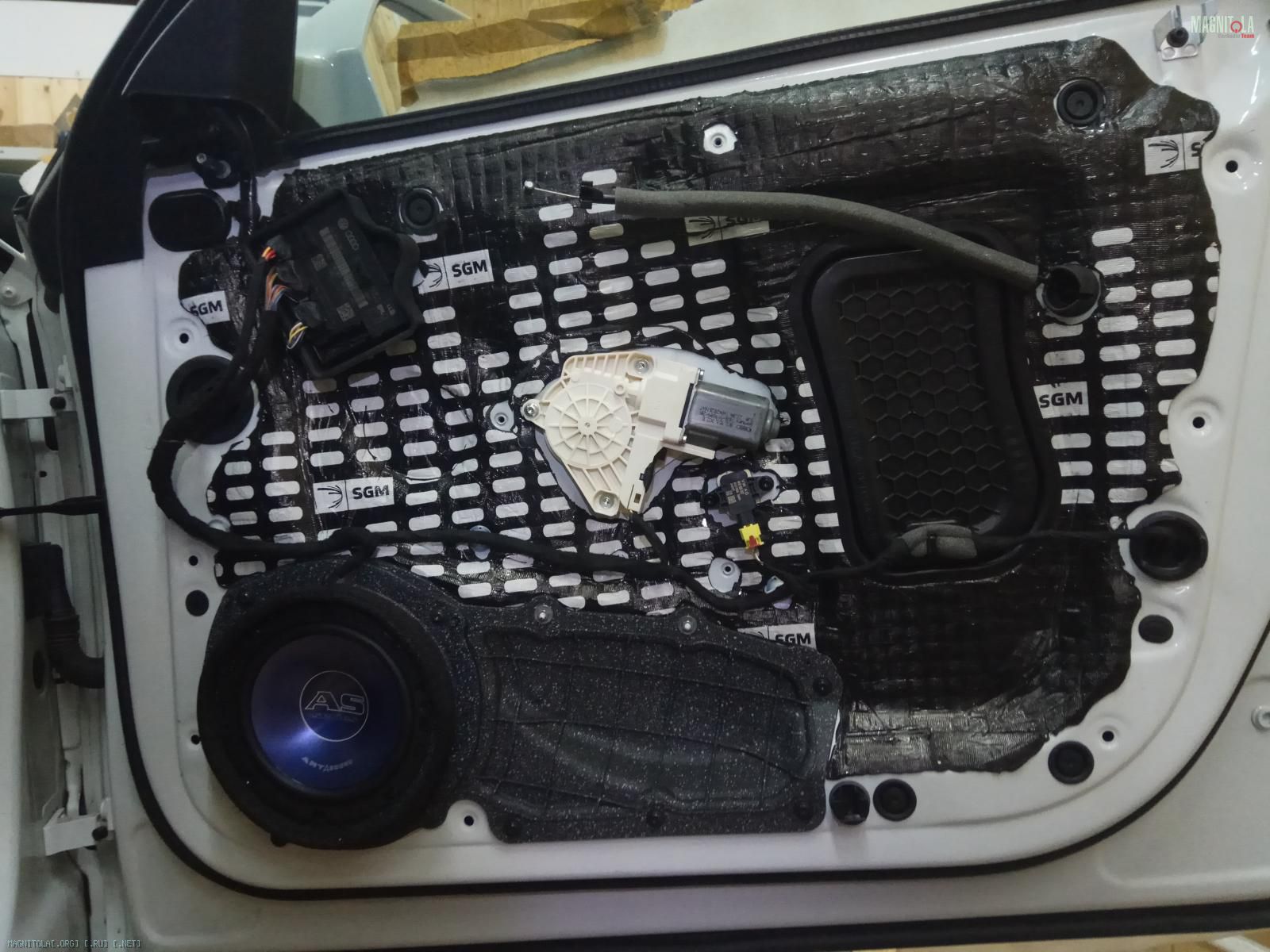

Двери итог...
Винты/саморезы под торкс...
Волноотвод из битопласта...
Вложение 1245240Вложение 1245242Вложение 1245244Вложение 1245246Вложение 1245248Вложение 1245250Вложение 1245252

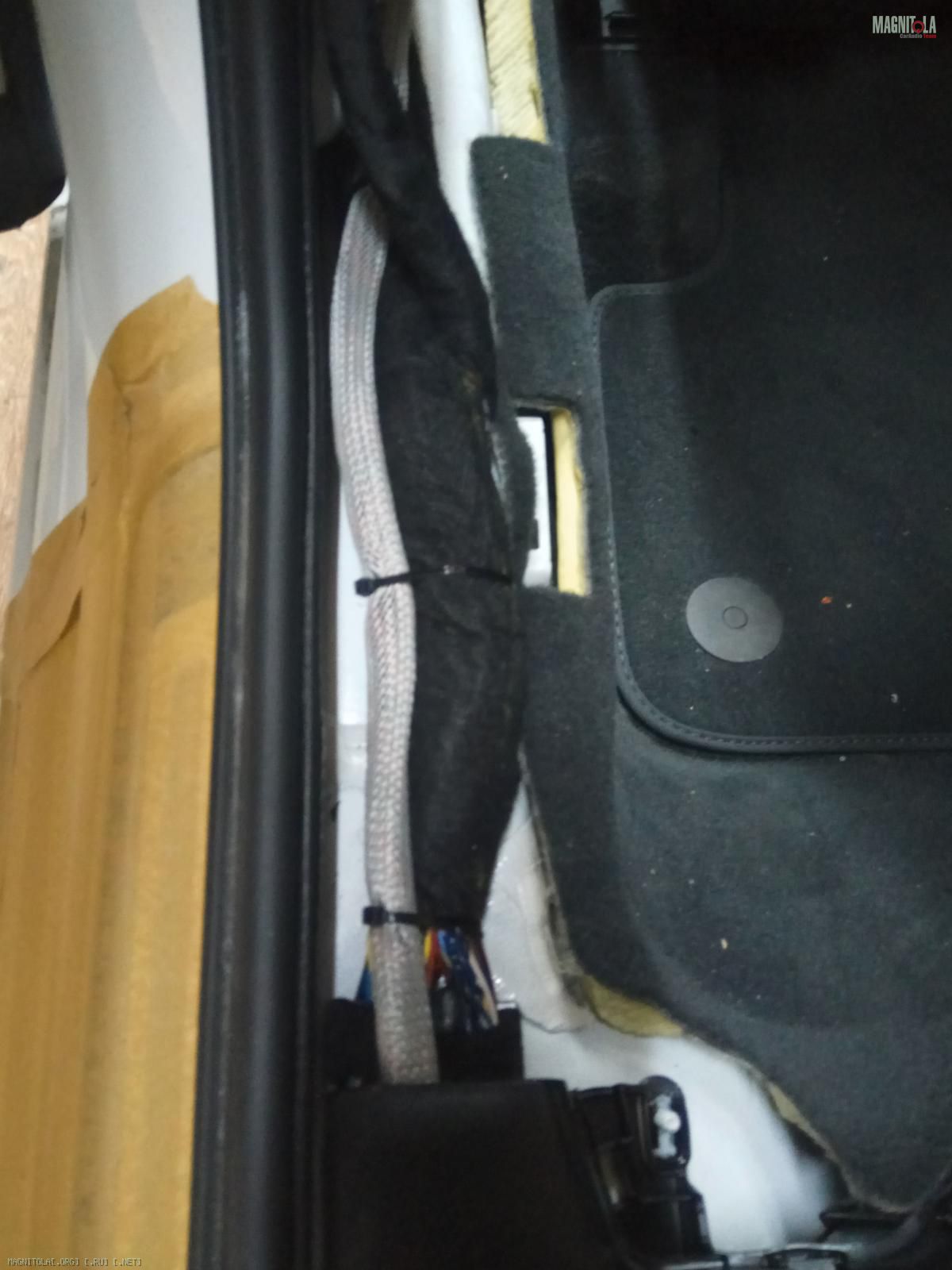

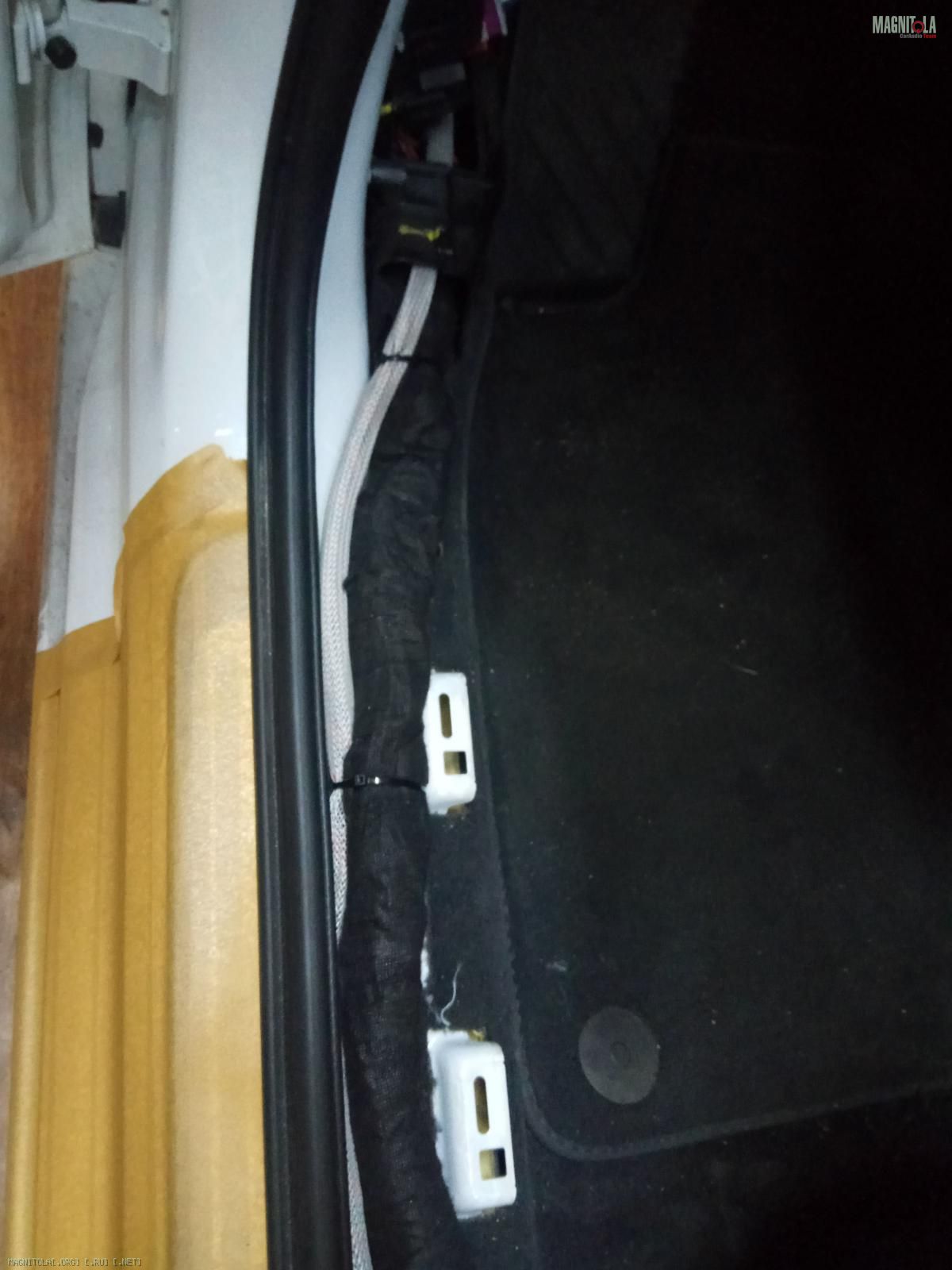

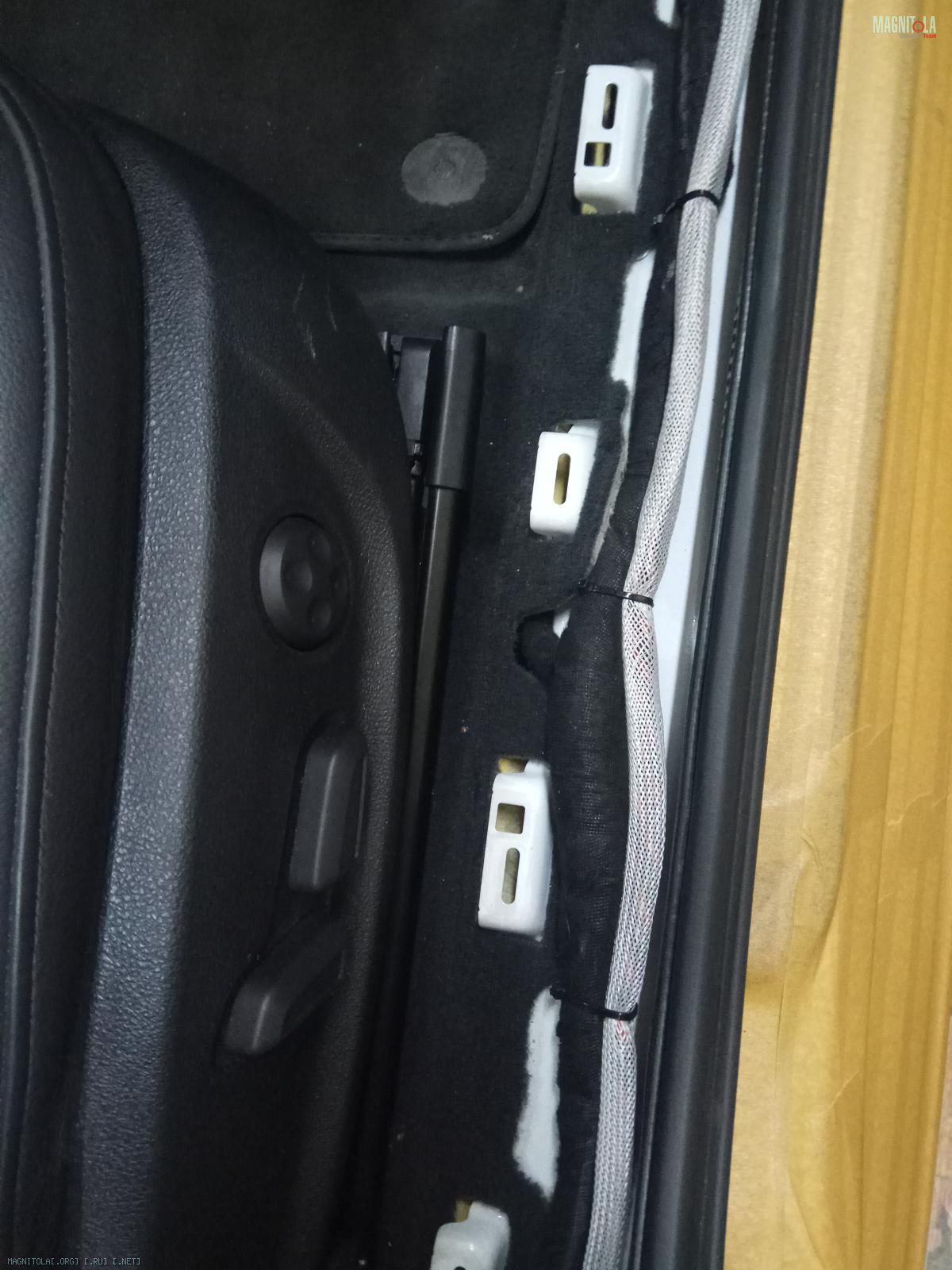

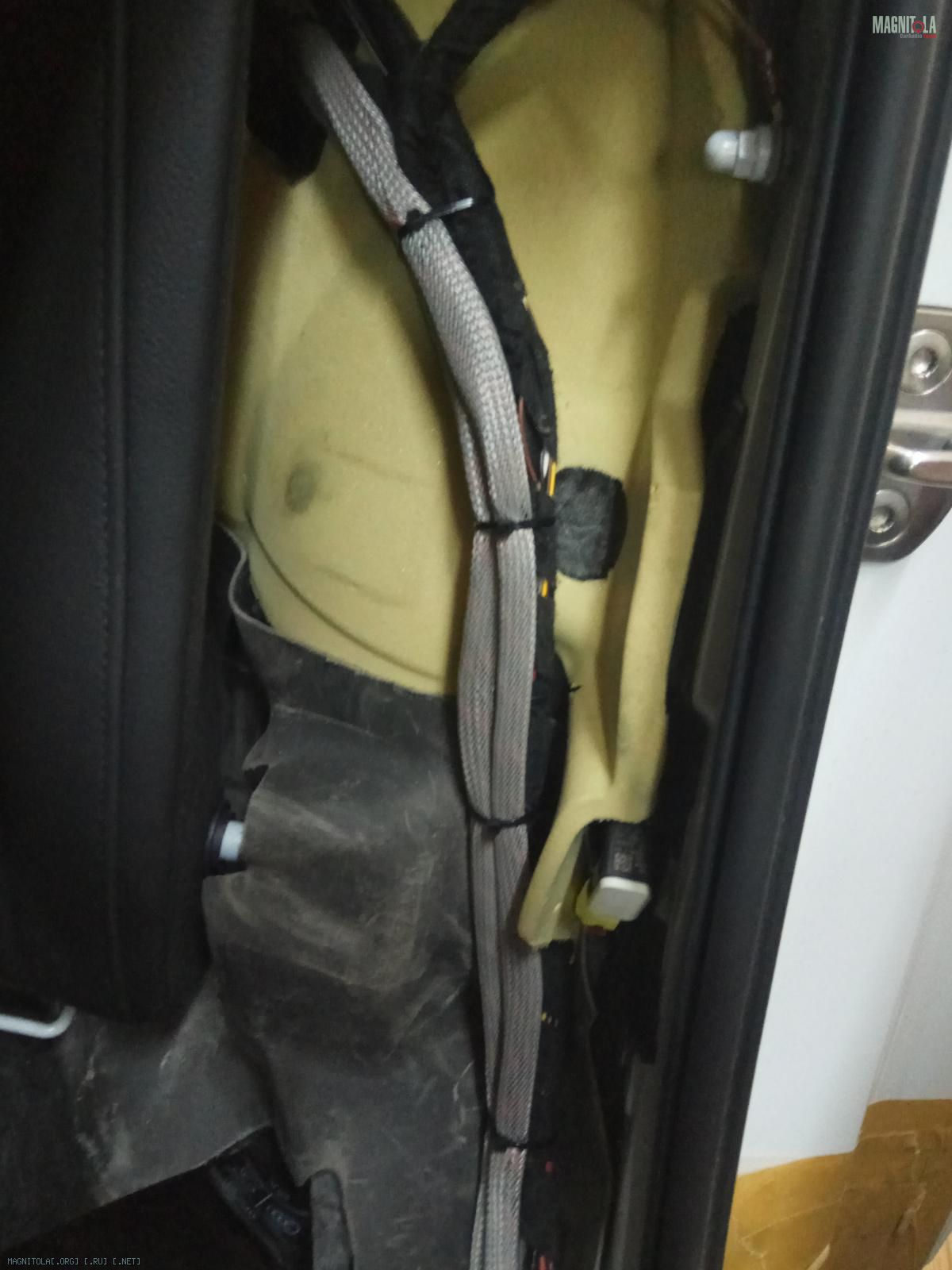

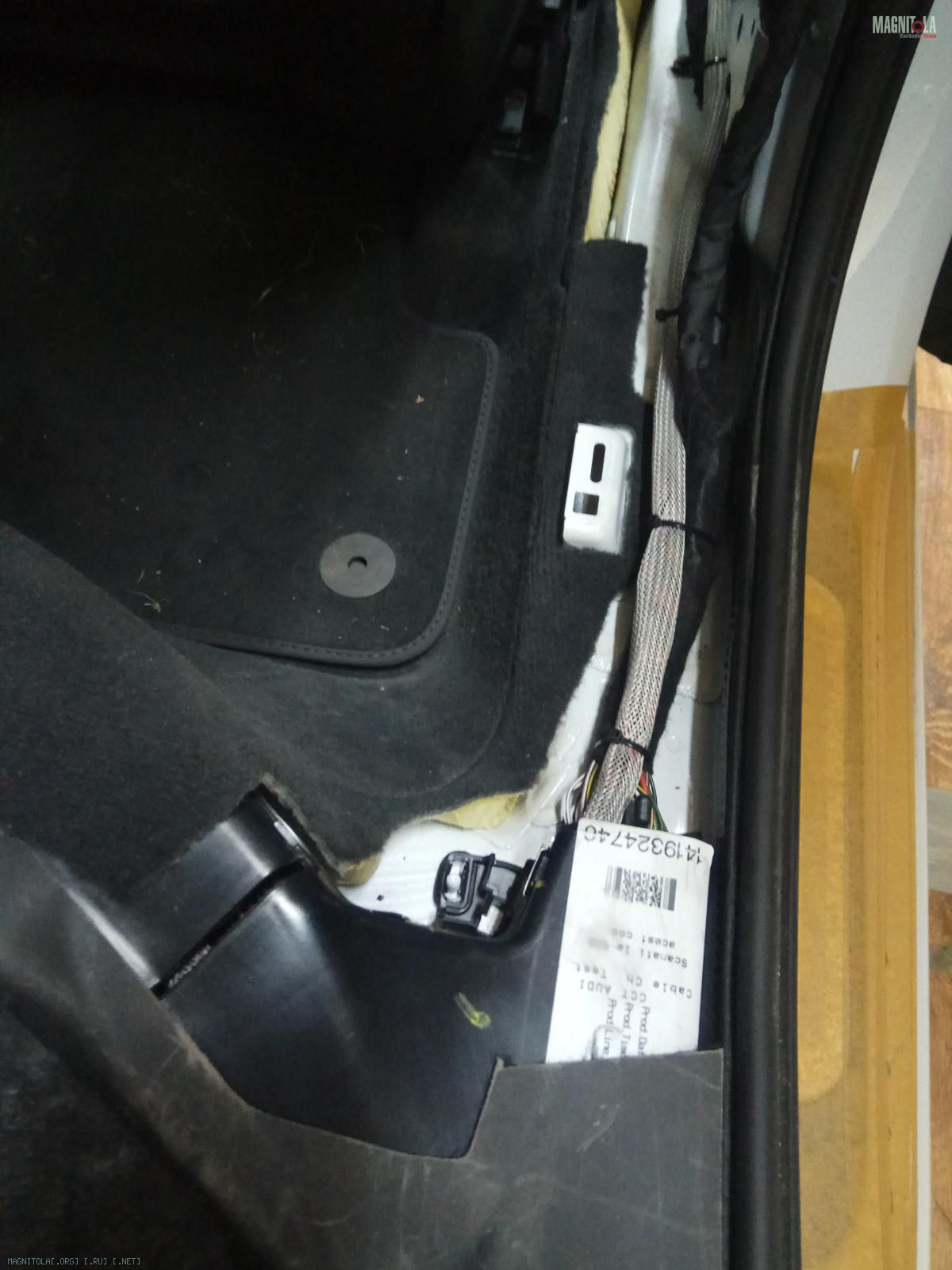

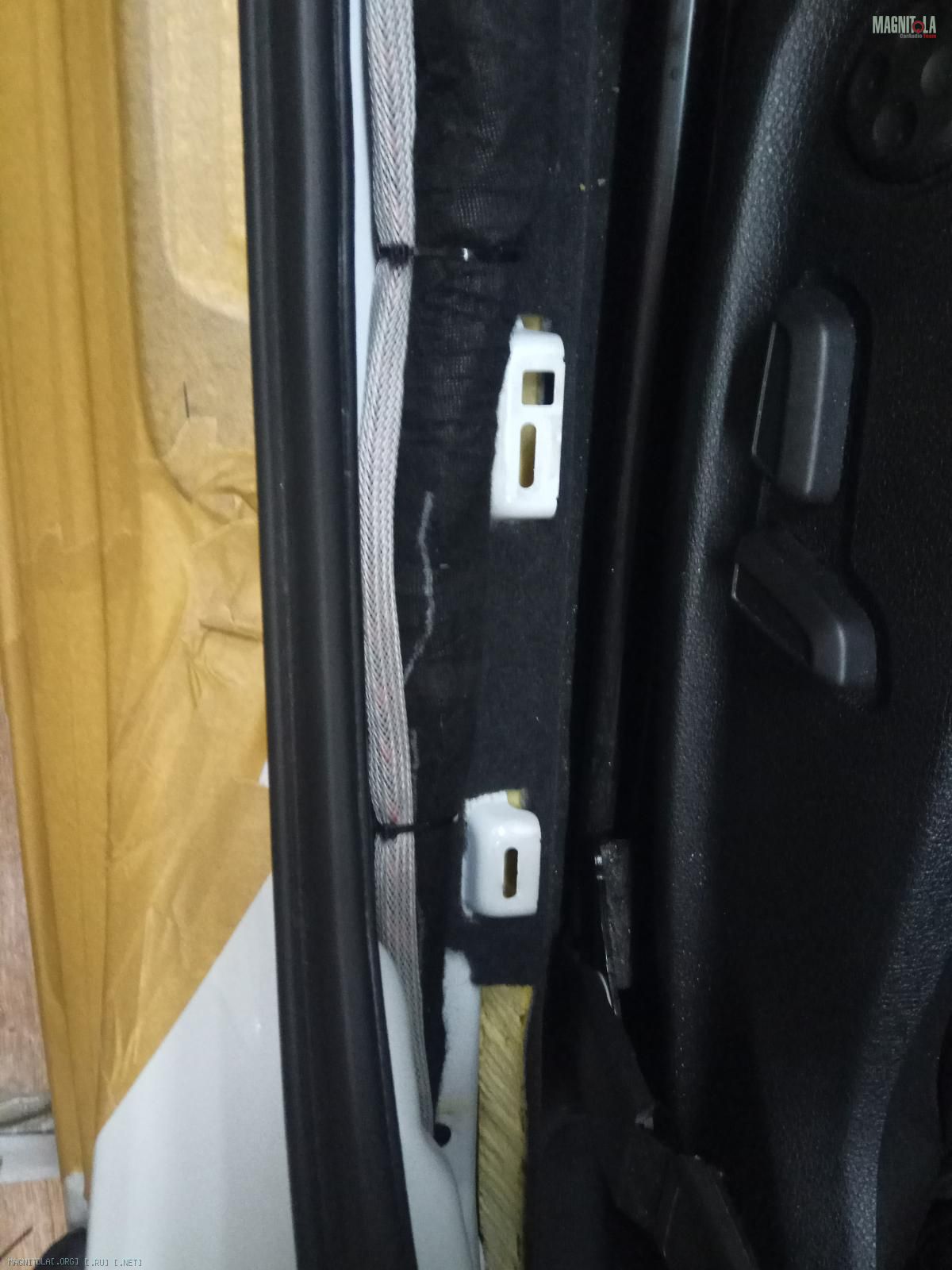

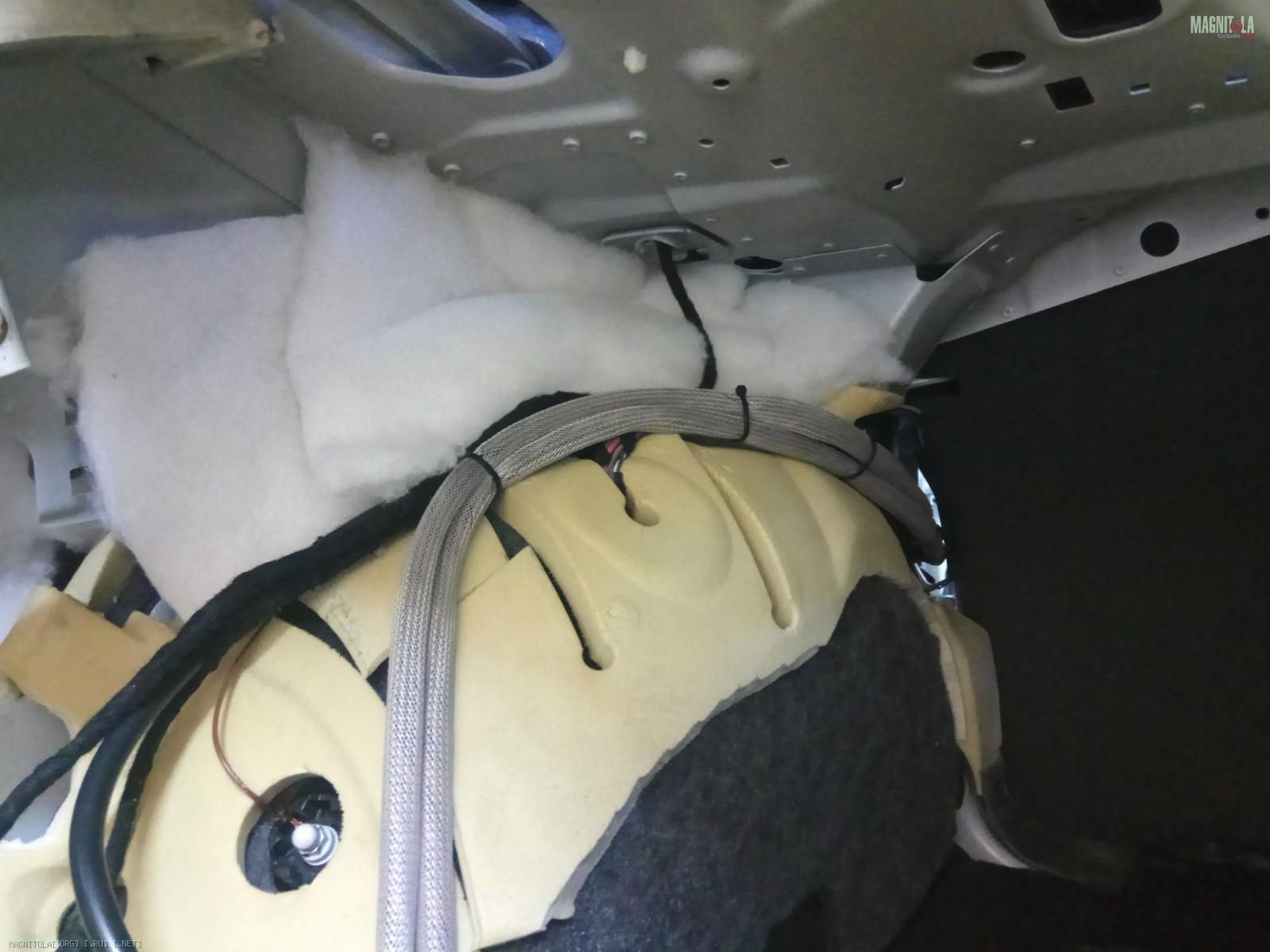

Вяжем косы акустической проводки...
Одеваем в змейку...
Протяжка, закрепление...
Вложение 1245254Вложение 1245256Вложение 1245258Вложение 1245260Вложение 1245262Вложение 1245264Вложение 1245266Вложение 1245268Вложение 1245270Вложение 1245272Вложение 1245274Вложение 1245276

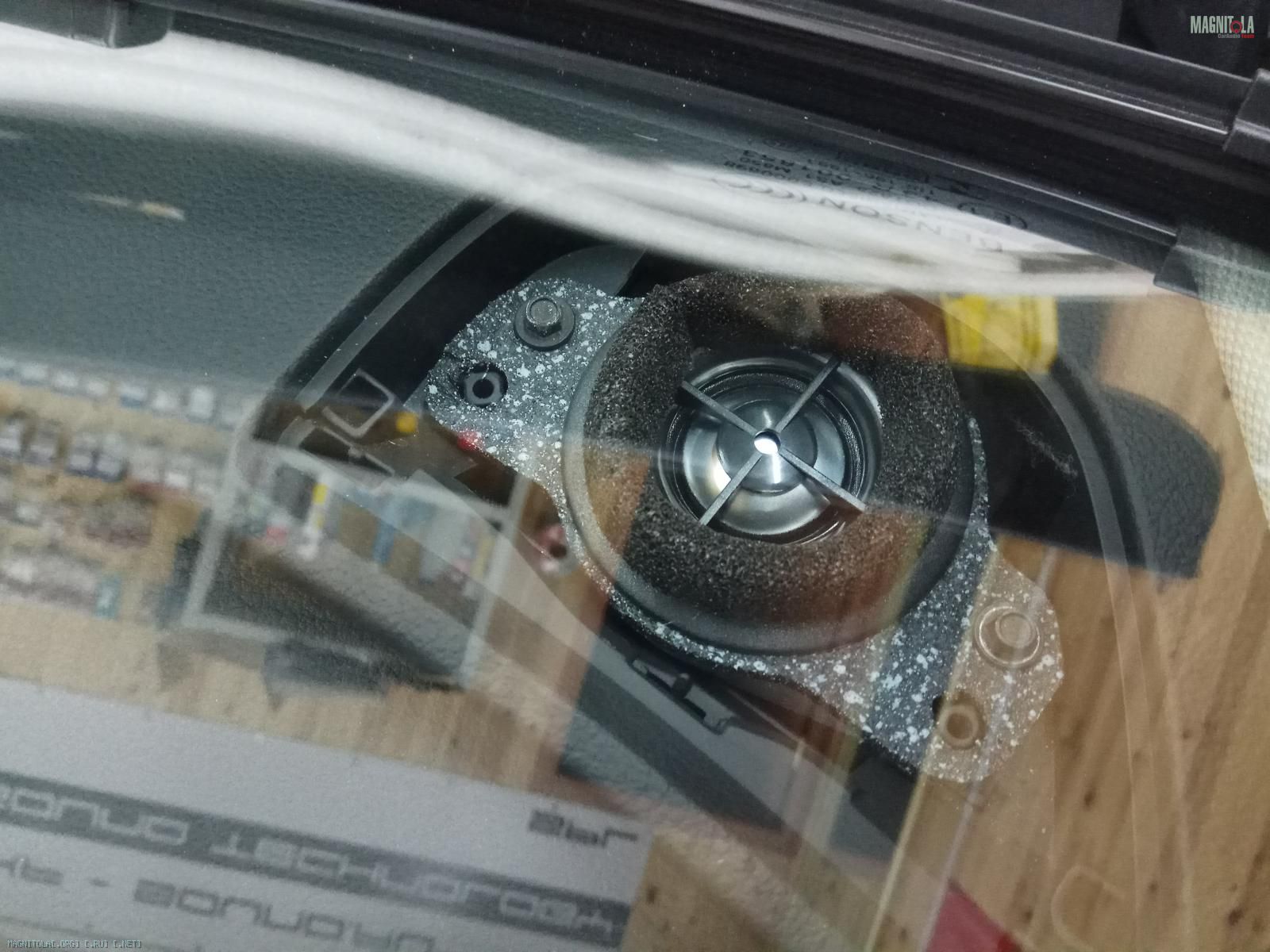

Устанавливаем ВЧ...

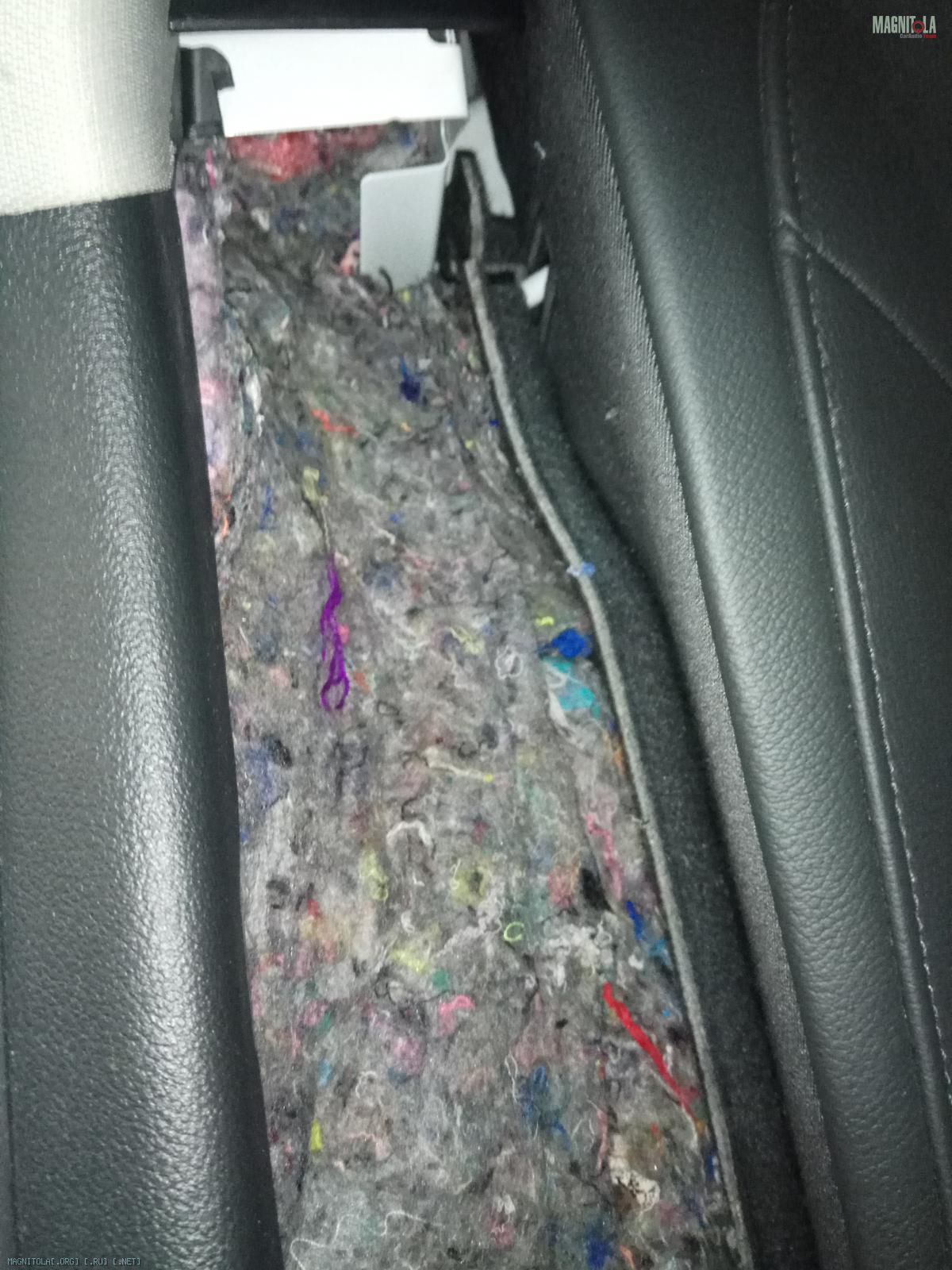

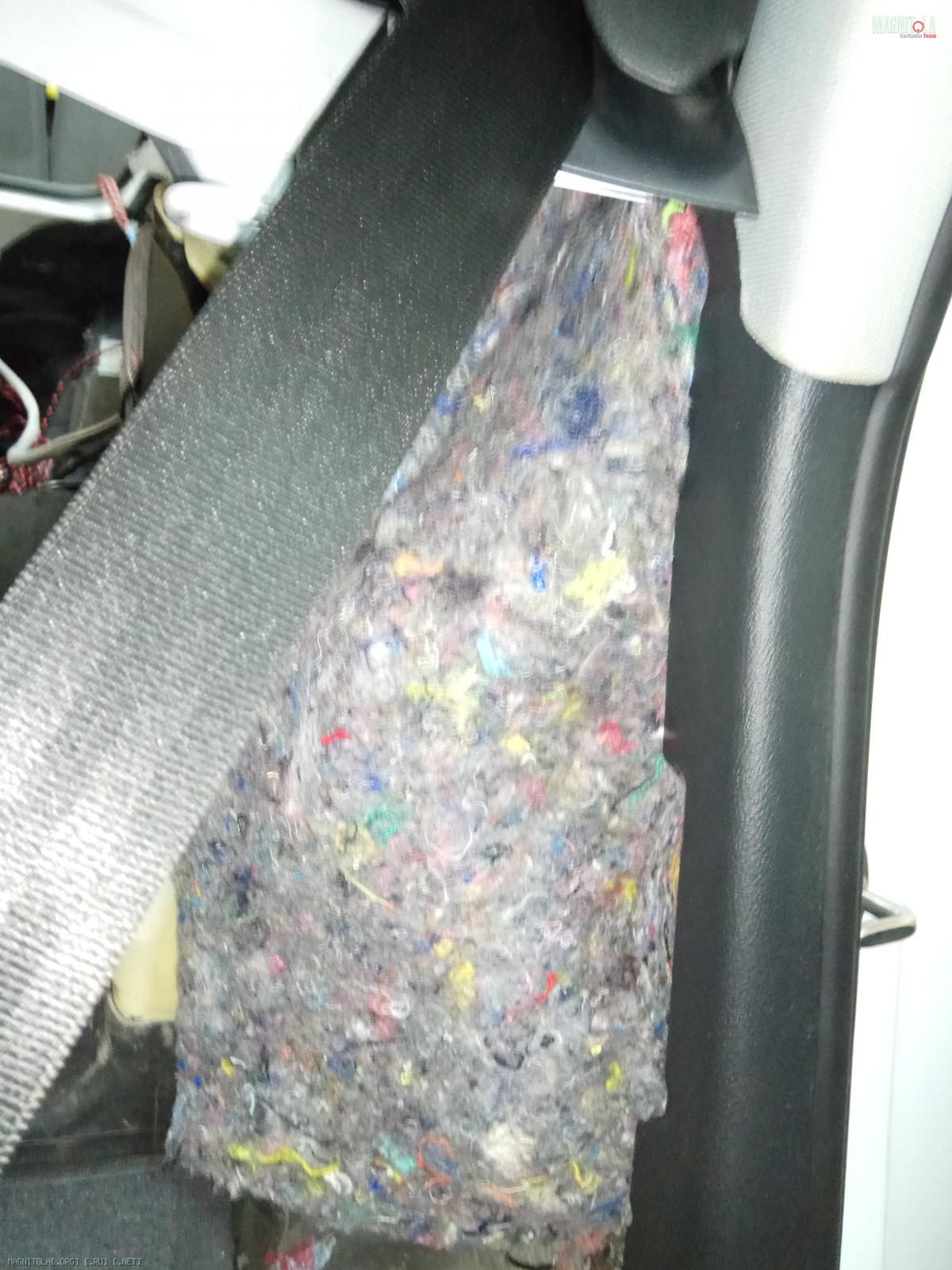

При сборке, на задние арки наносим 2 слоя войлока б250 25+25мм...
Собираем салон...

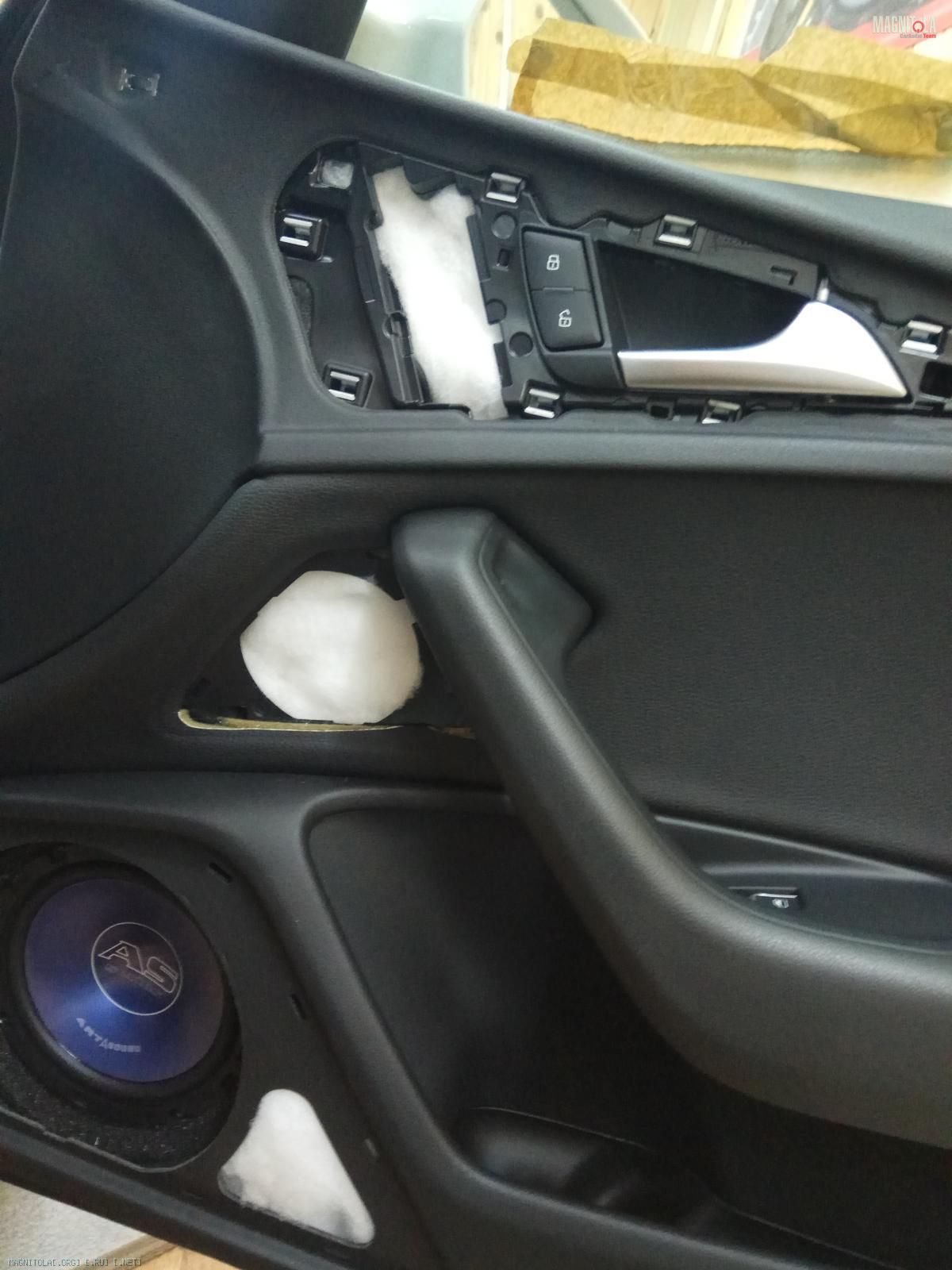

Полости в дверях заполняем шумопоглотителем...

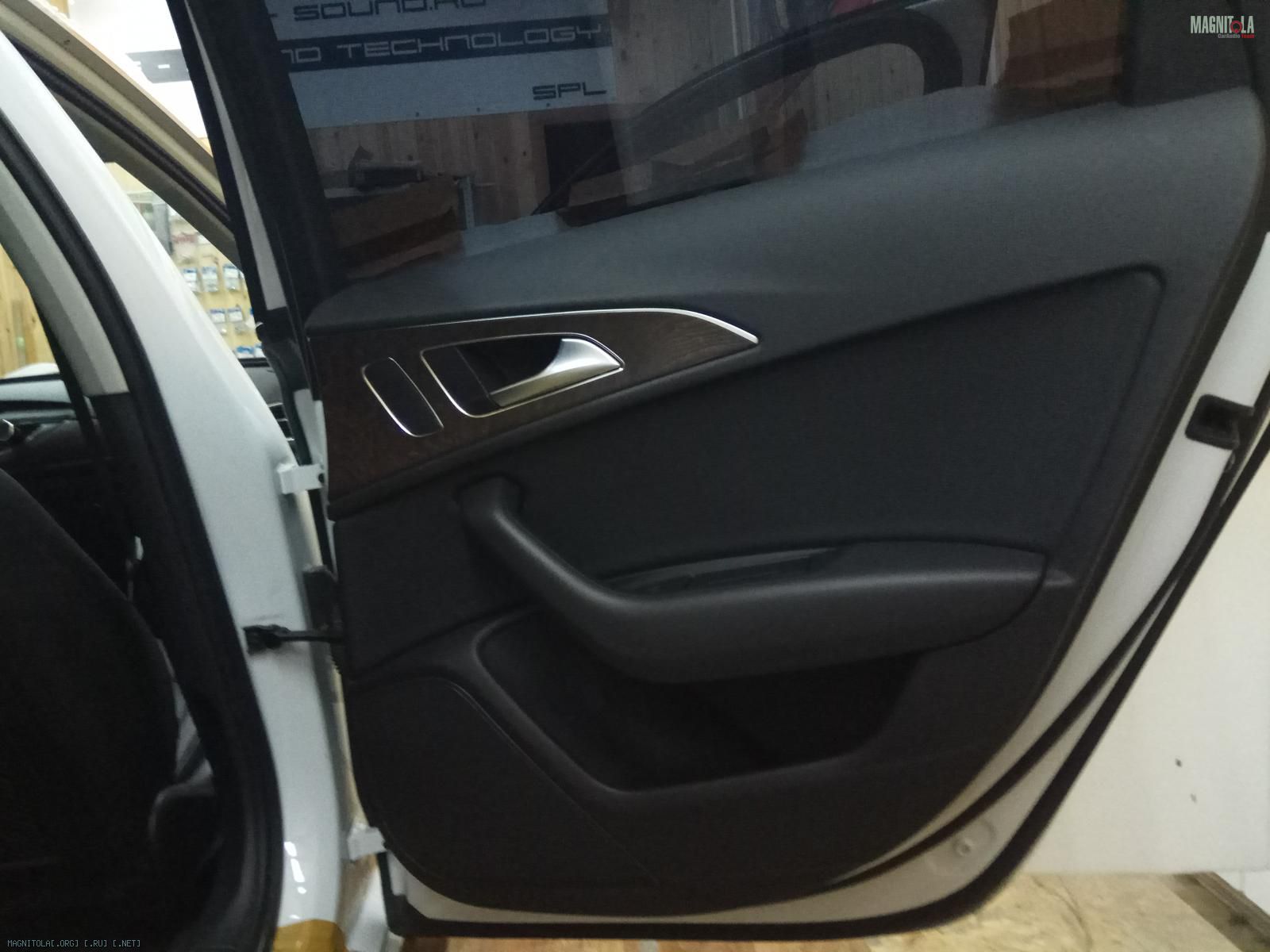

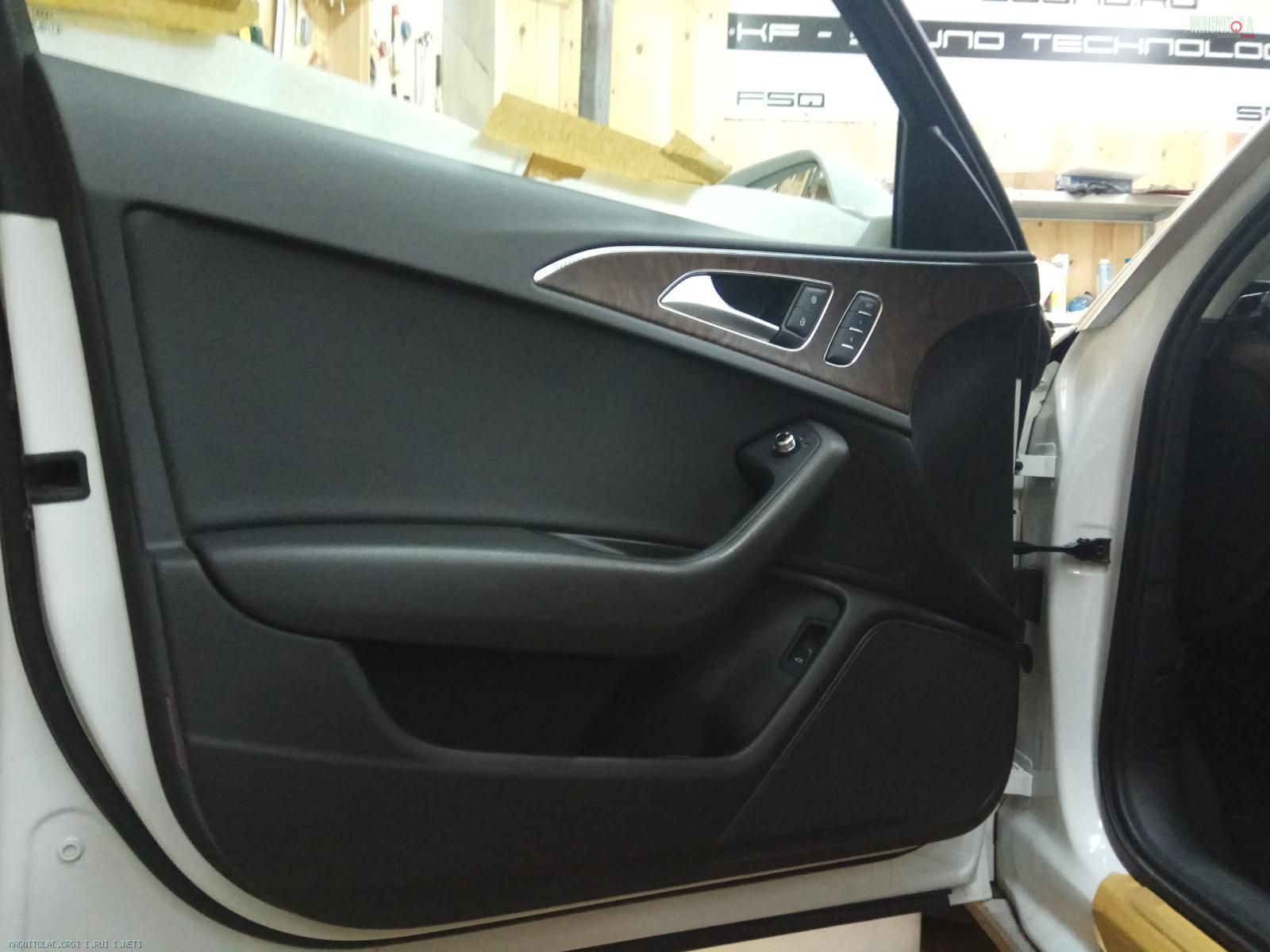

Итог...
Вложение 1245392Вложение 1245394Вложение 1245396Вложение 1245398Вложение 1245400Вложение 1245402Вложение 1245404Вложение 1245406Вложение 1245408Вложение 1245410Вложение 1245412Вложение 1245414Вложение 1245416Вложение 1245418

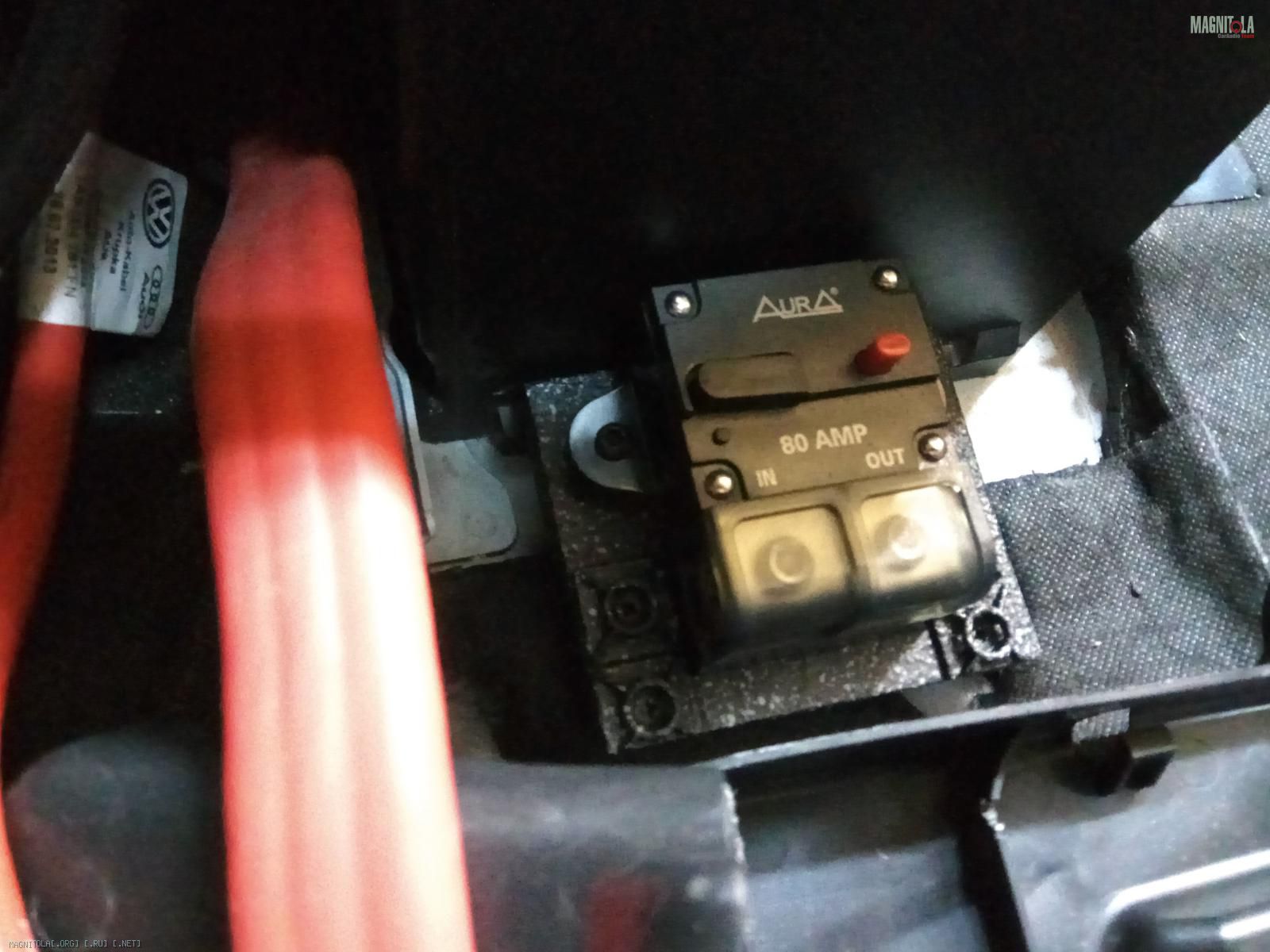

Изготавливаем/красим полочку под предохранитель...
Вложение 1245420Вложение 1245422Вложение 1245424

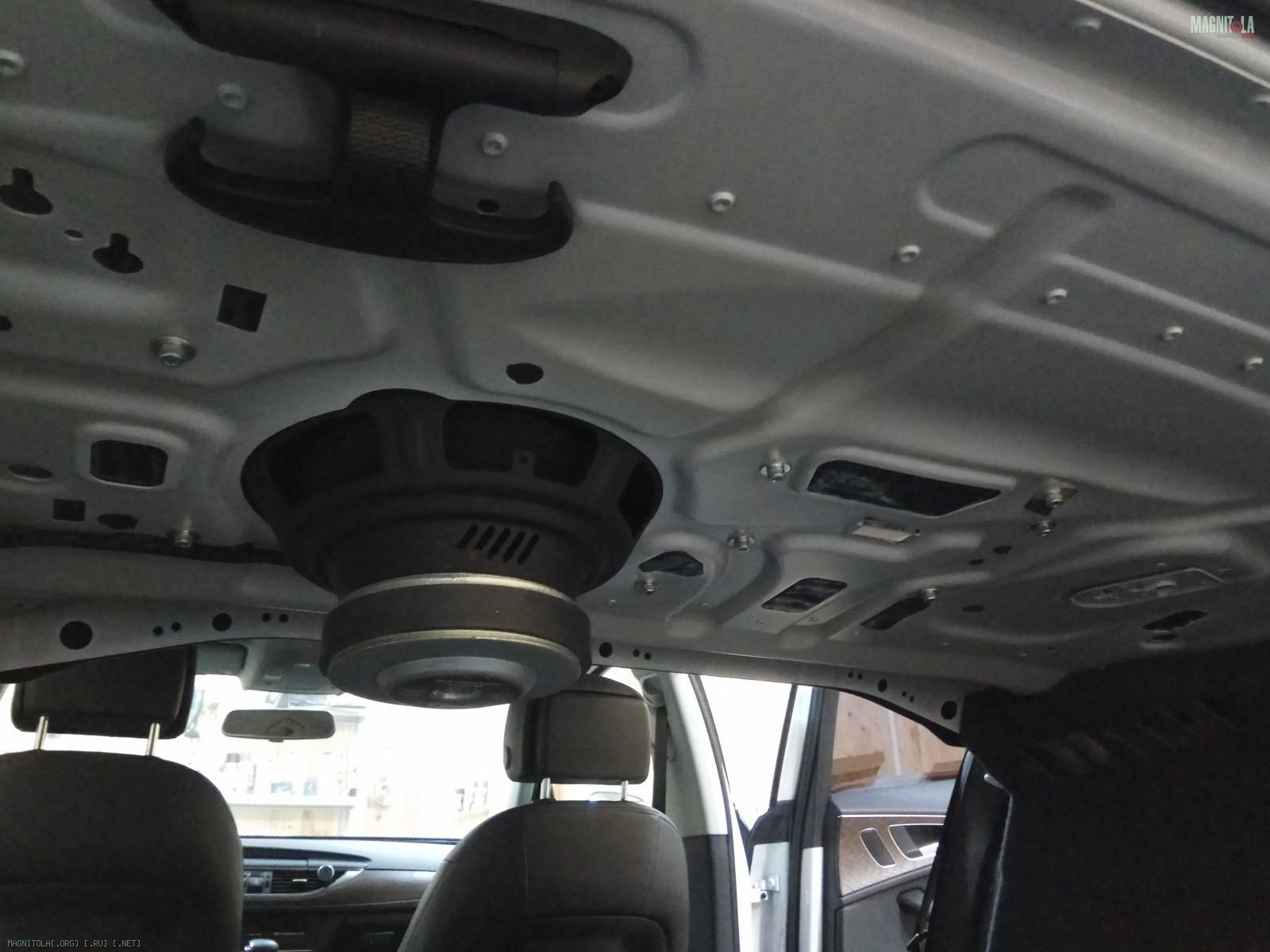

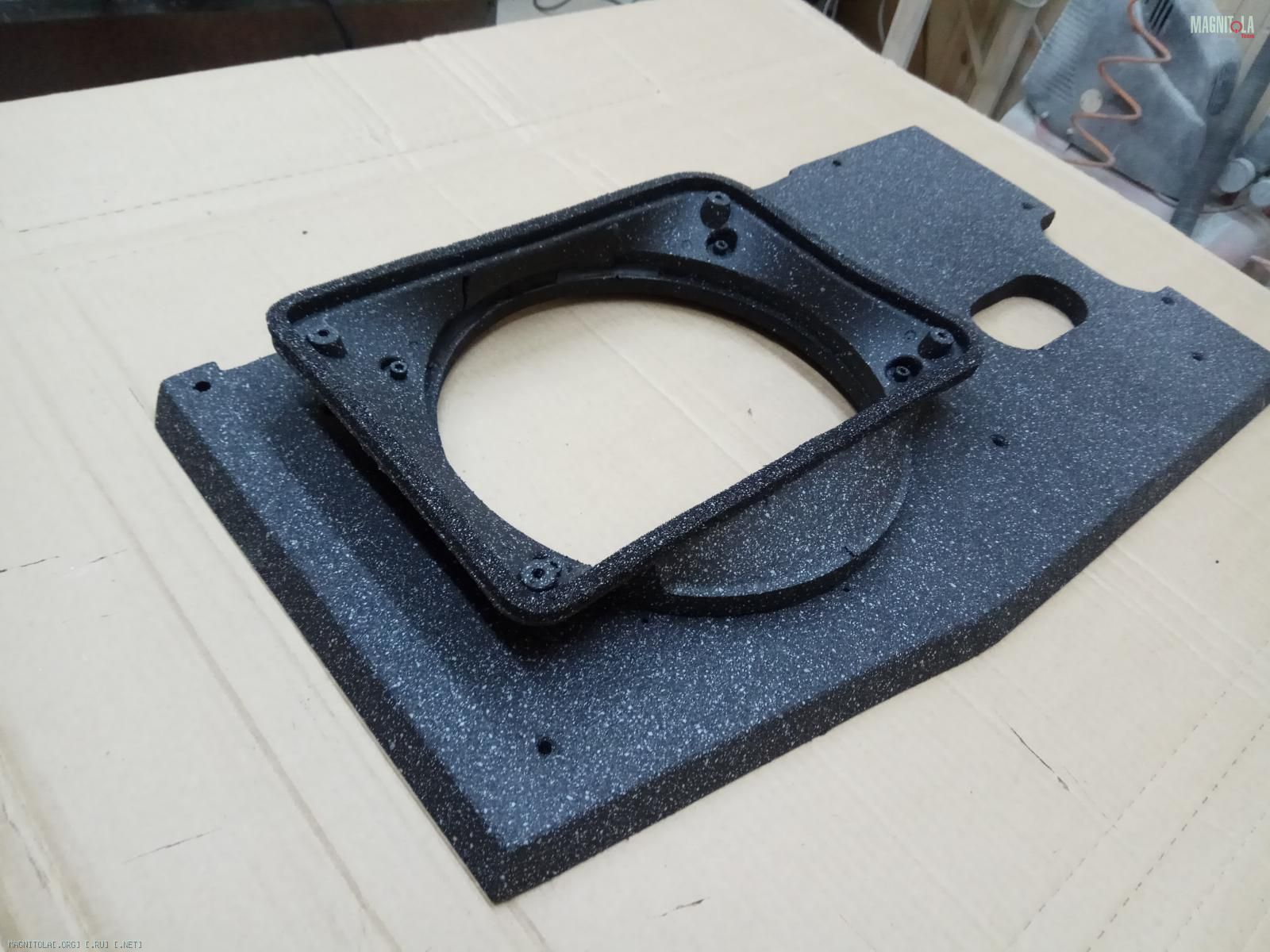

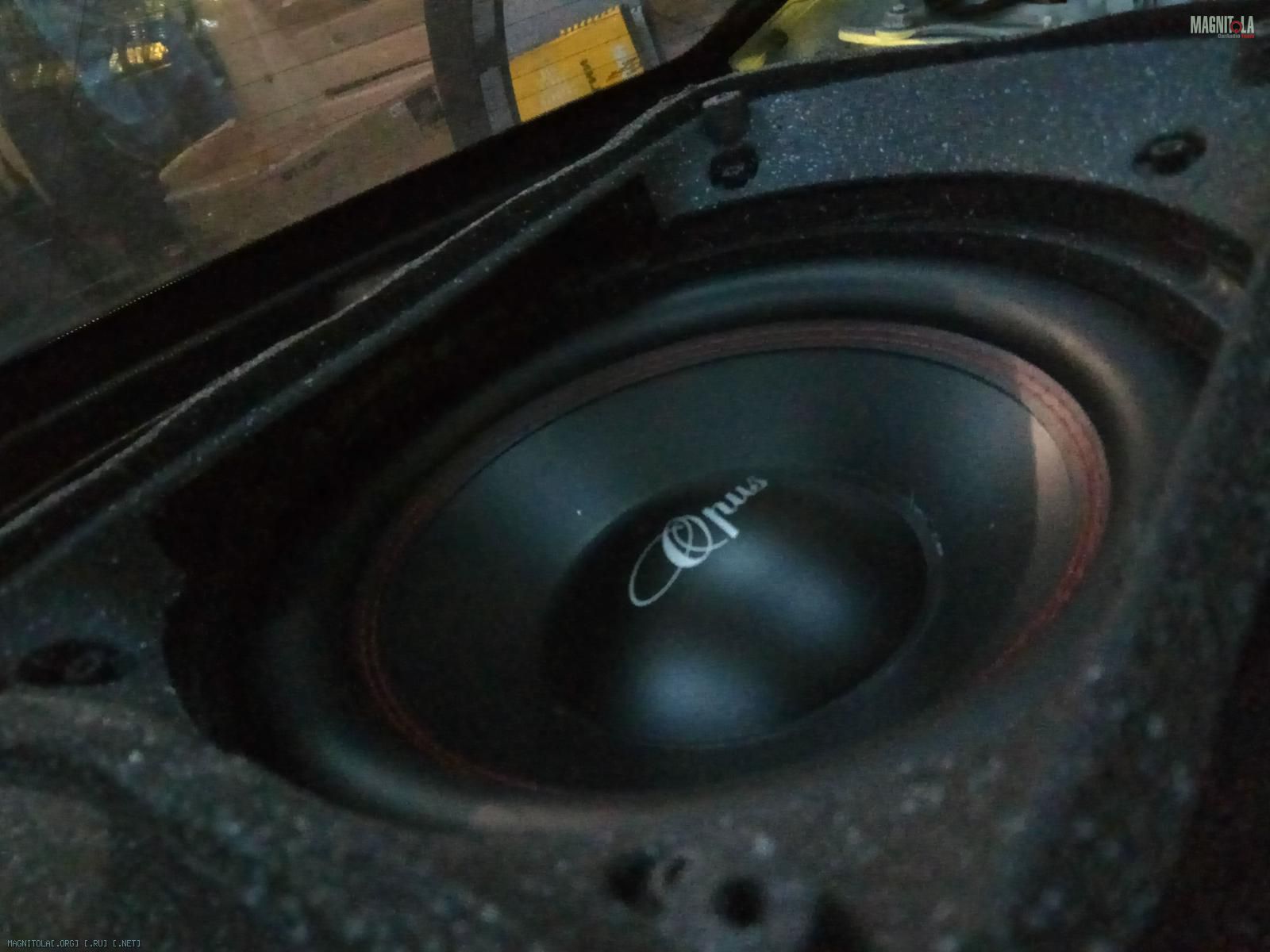

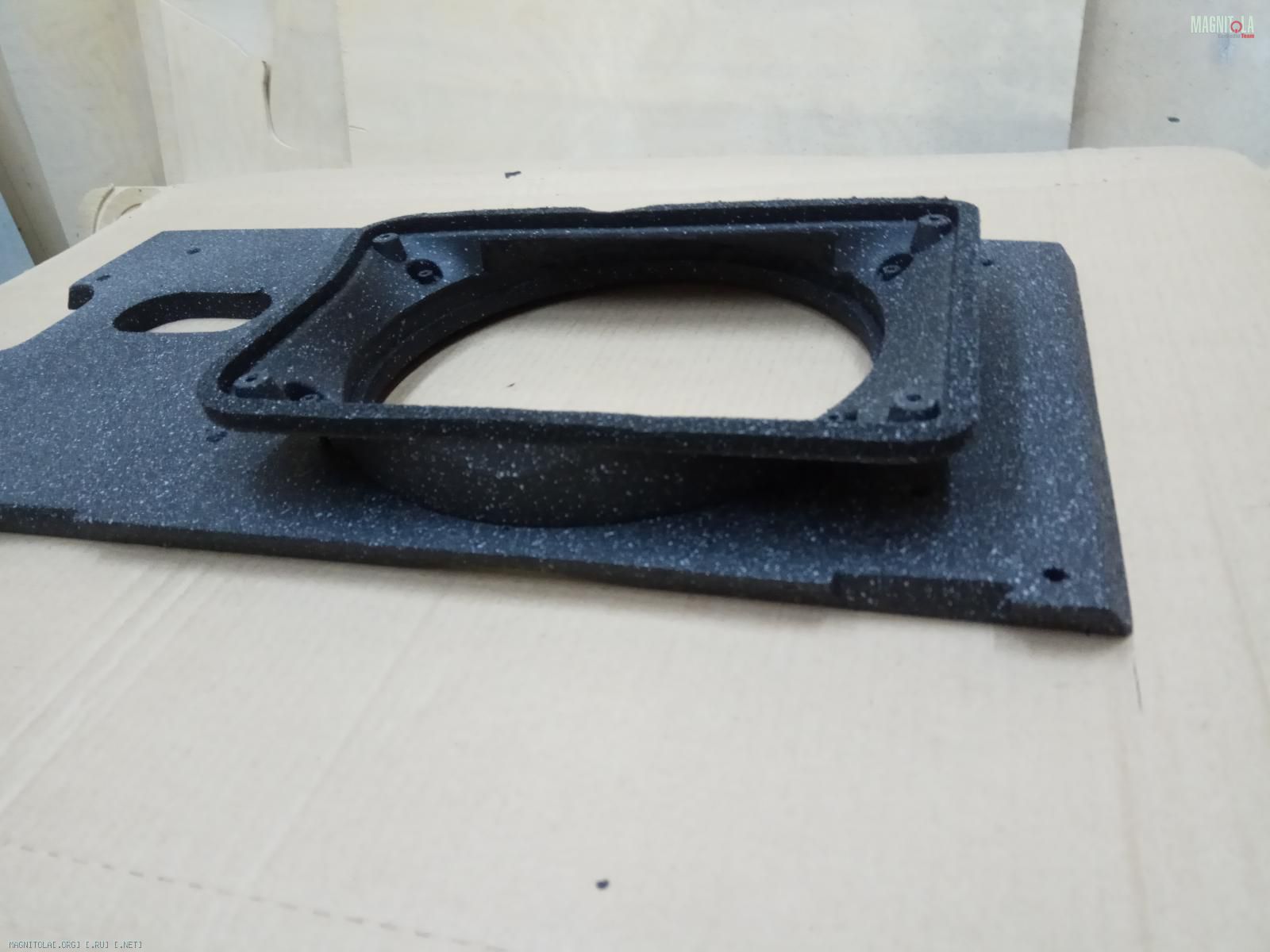

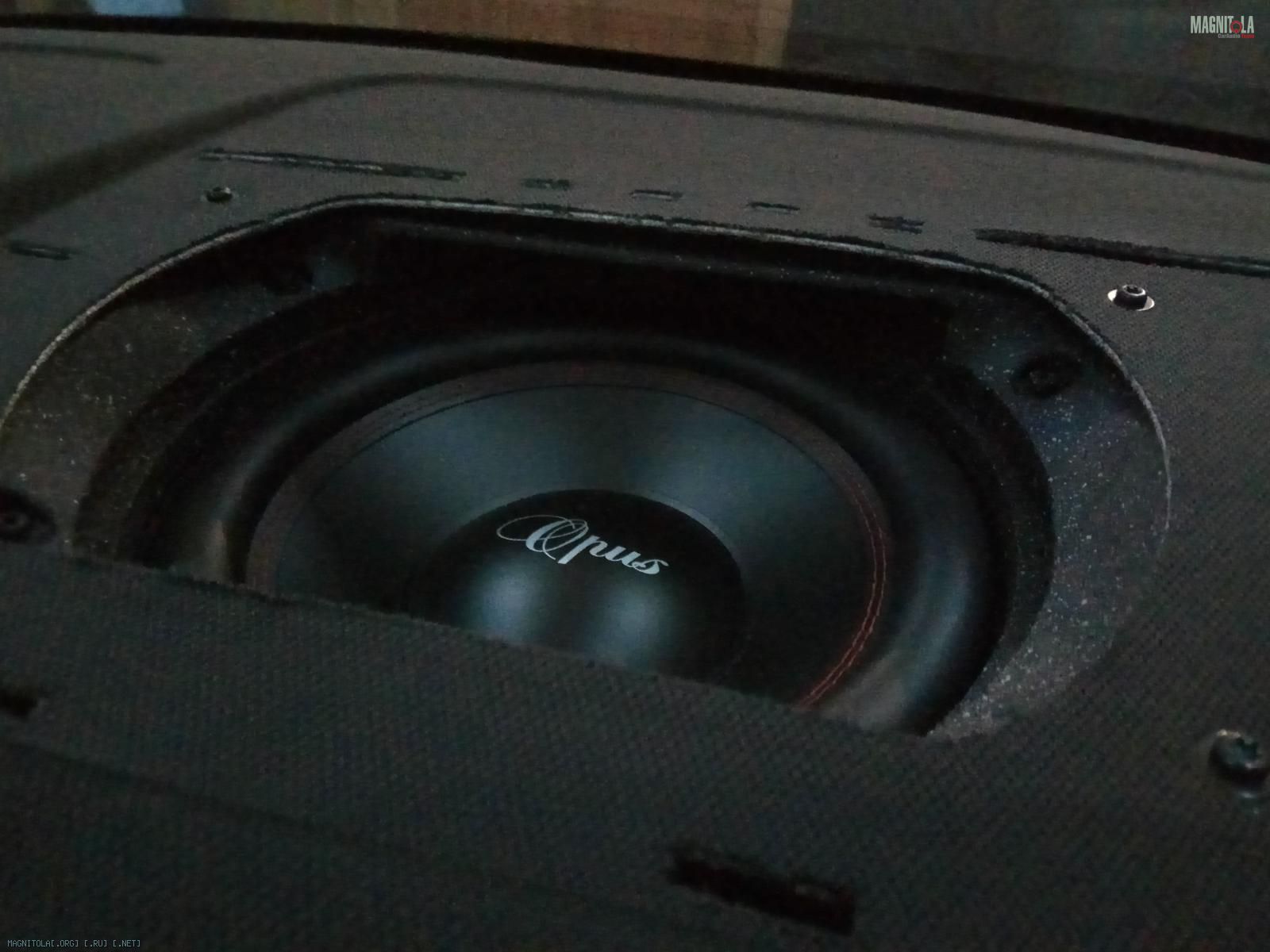

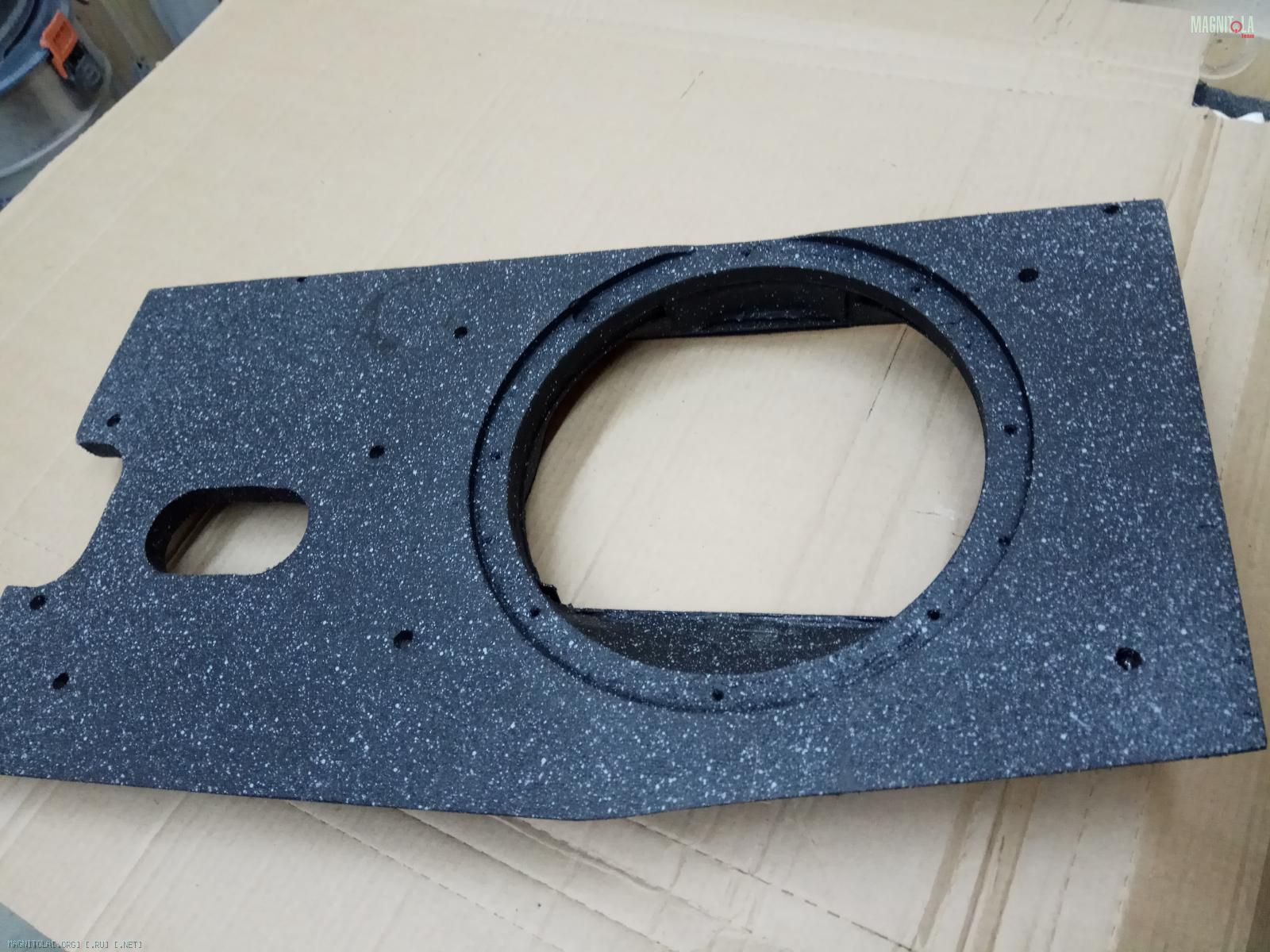

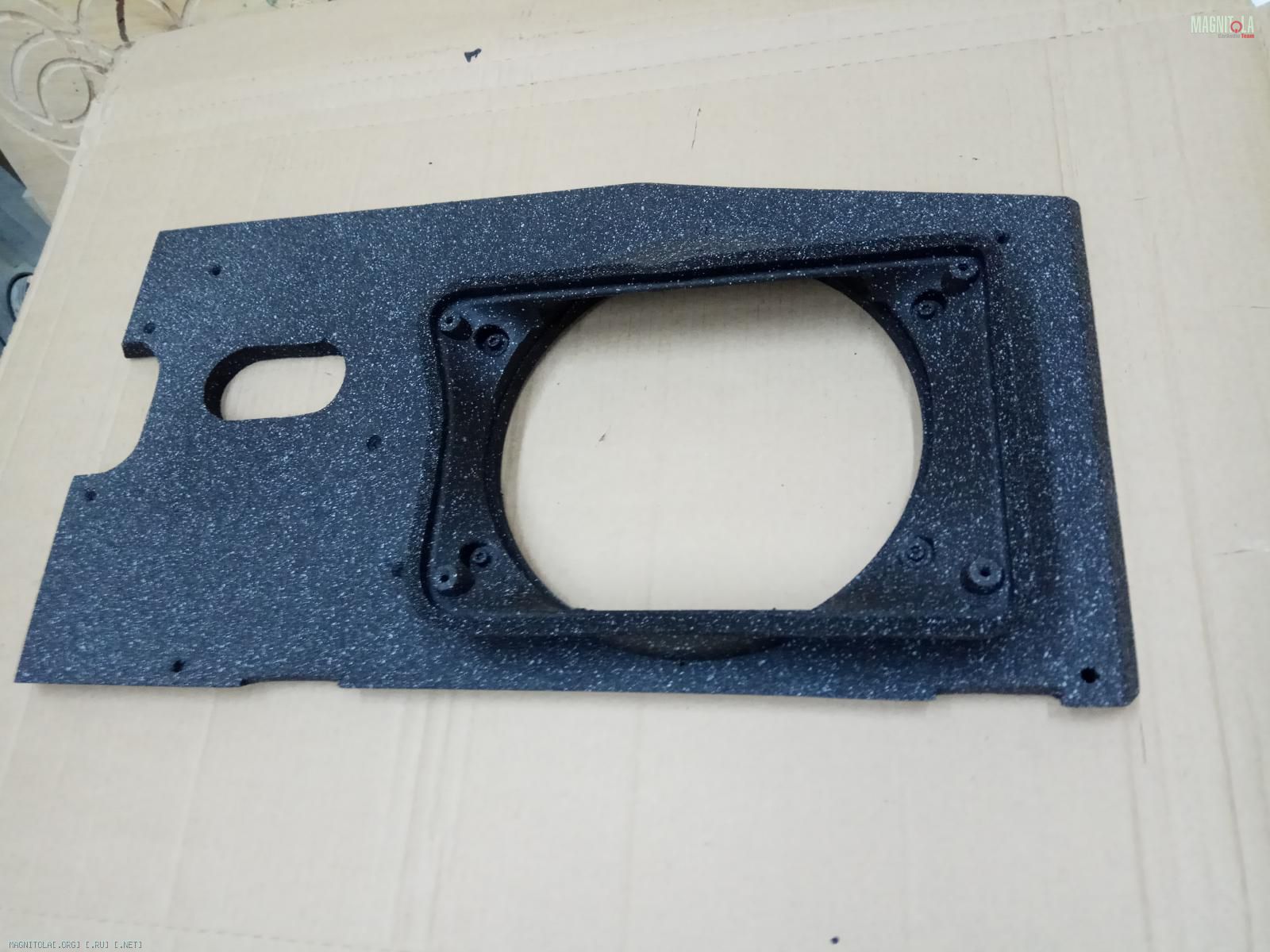

Изготавливаем/красим полку для сабвуфера из 19мм фанеры, с коллиматором...
Устанавливаем...
Вложение 1245426Вложение 1245428Вложение 1245430Вложение 1245432Вложение 1245434Вложение 1245436Вложение 1245438Вложение 1245440Вложение 1245442Вложение 1245444Вложение 1245446Вложение 1245448

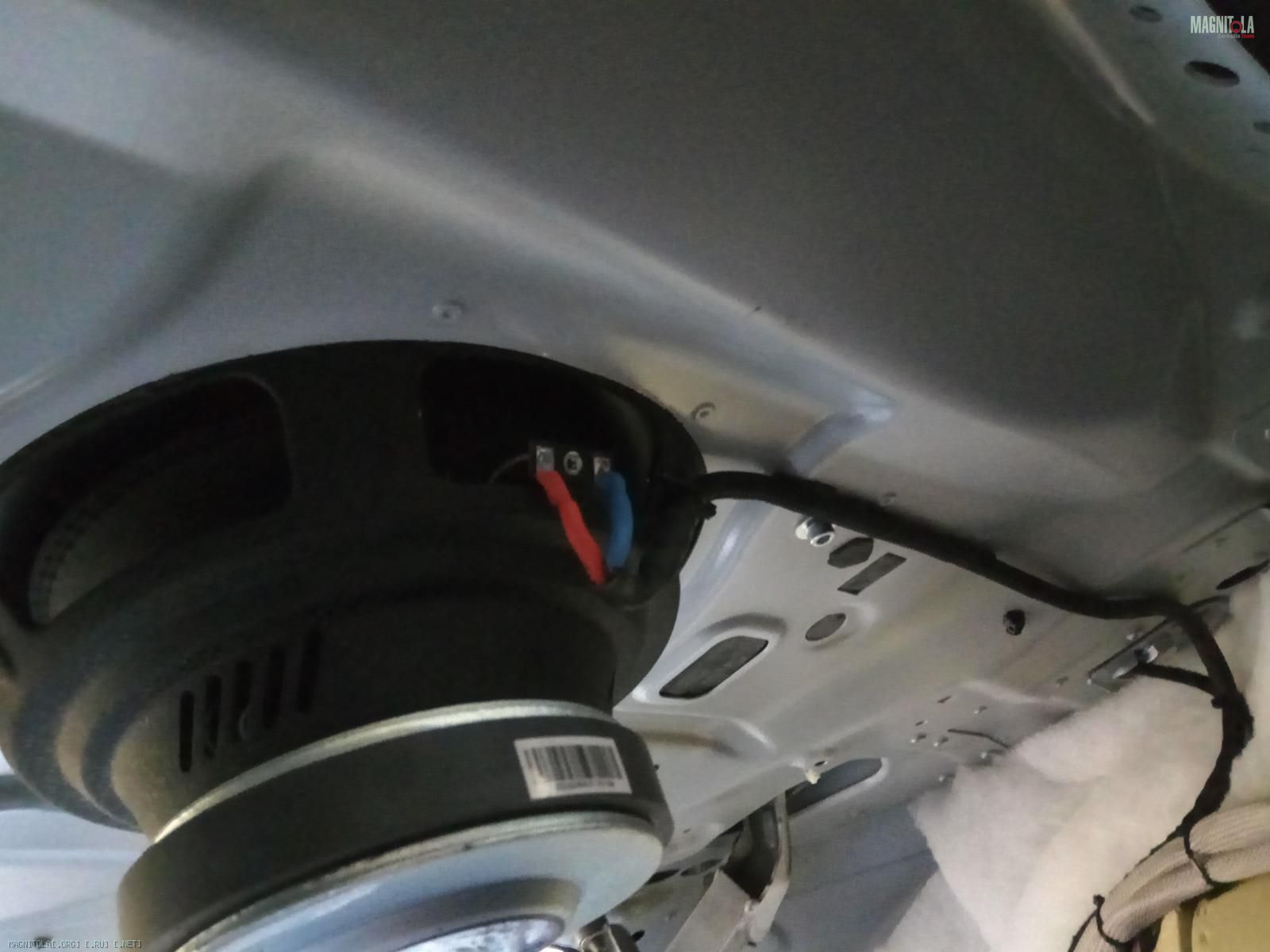

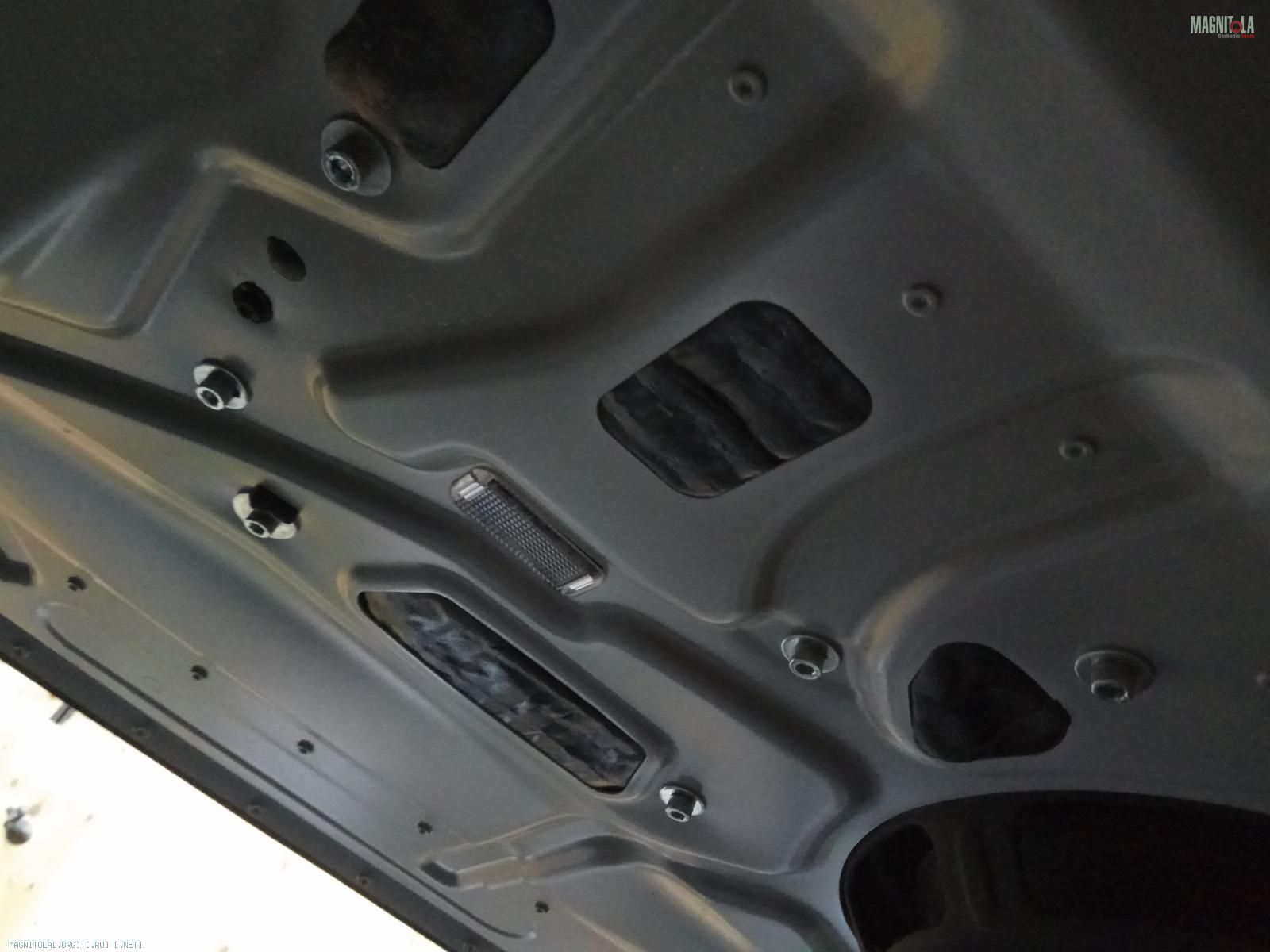

Крепление на восемь М6 под шестигранник, через штатные места в полке, в закладные гайки...
Вложение 1245450Вложение 1245452Вложение 1245454Вложение 1245456Вложение 1245458


Изготавливаем/красим полочку под усилитель и кроссоверы, крепления в штатные места 2хМ6.
Вложение 1245460Вложение 1245462Вложение 1245464

AUDI А6 С7 2.0TFSI

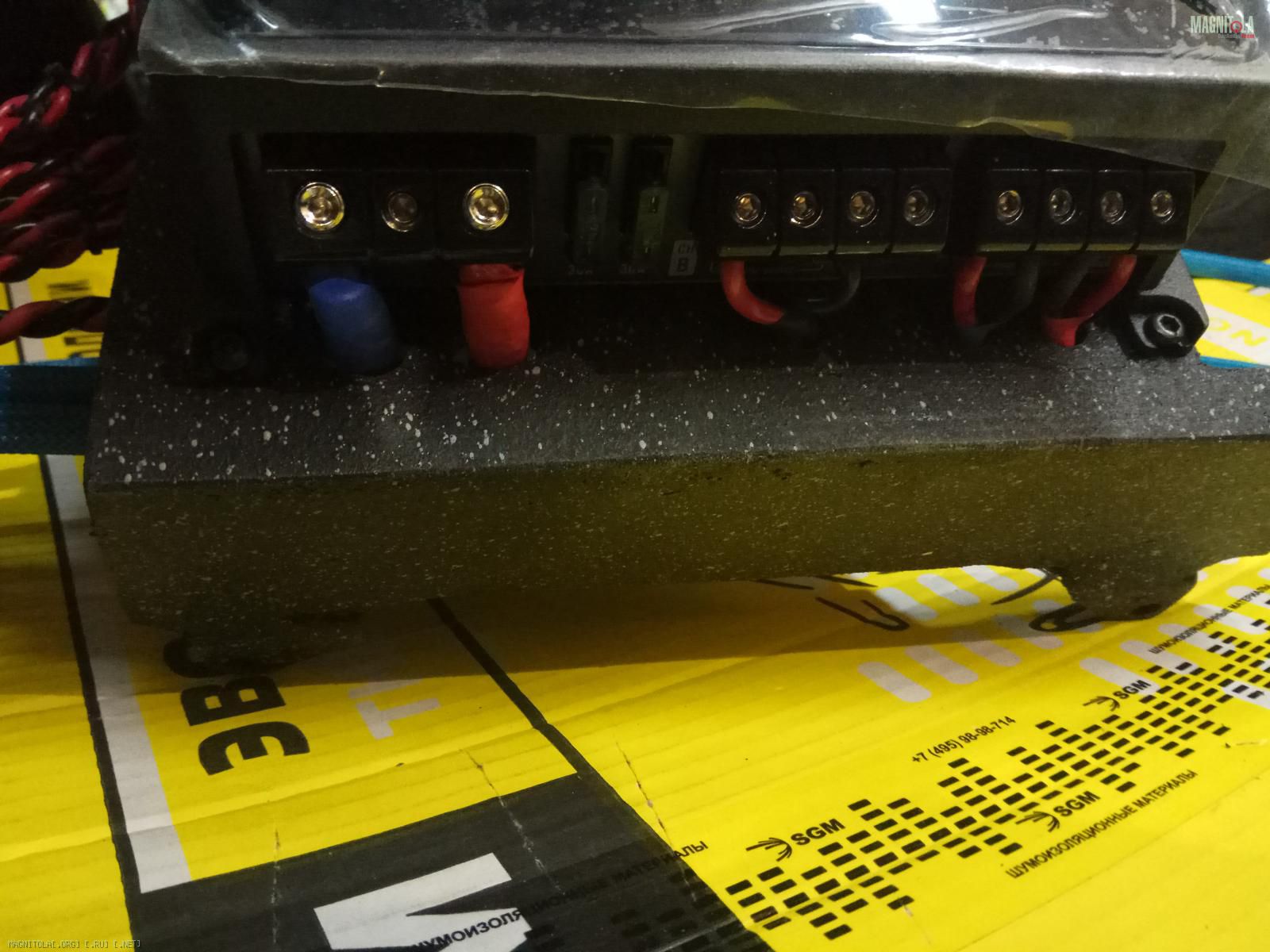

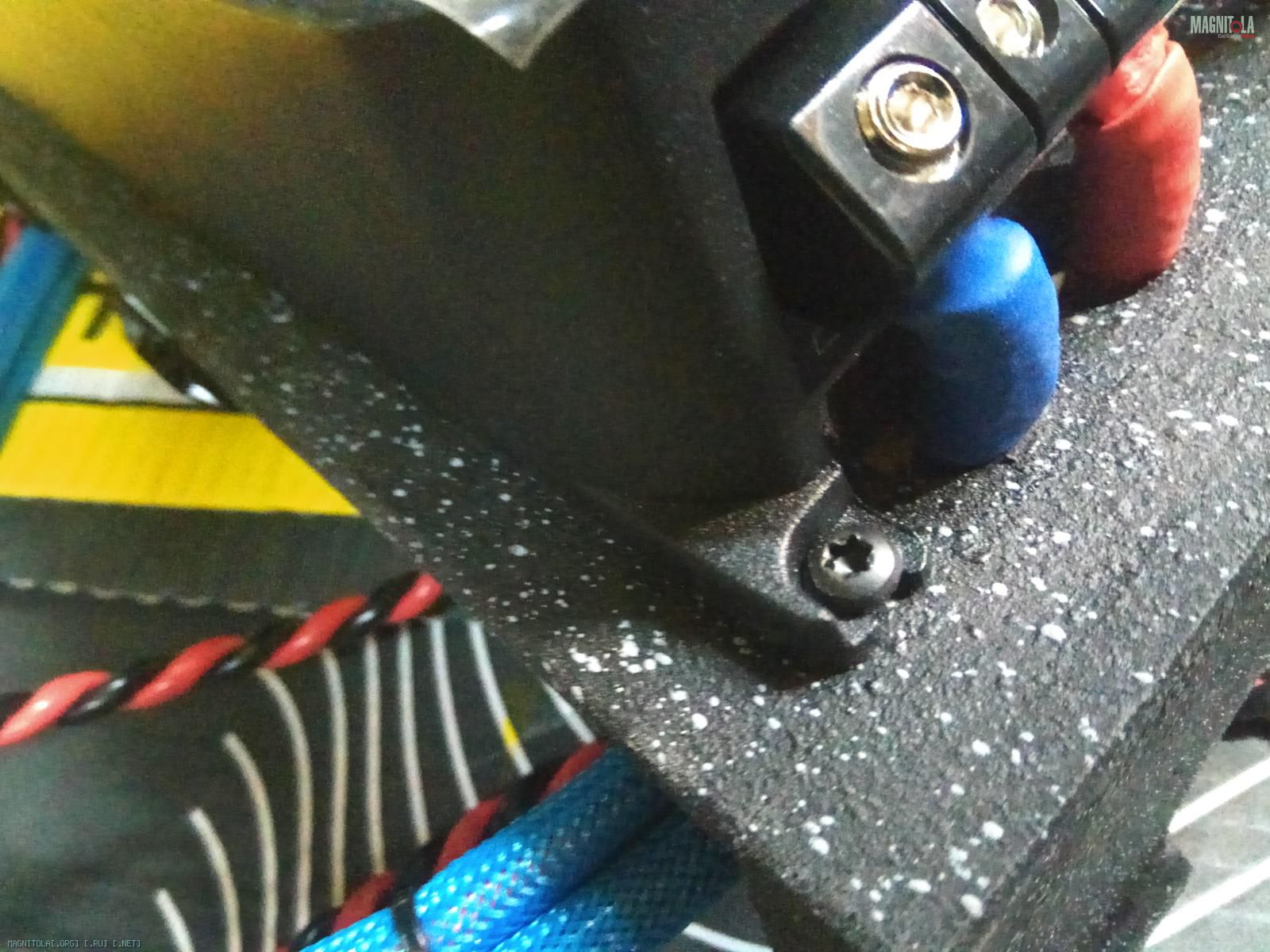

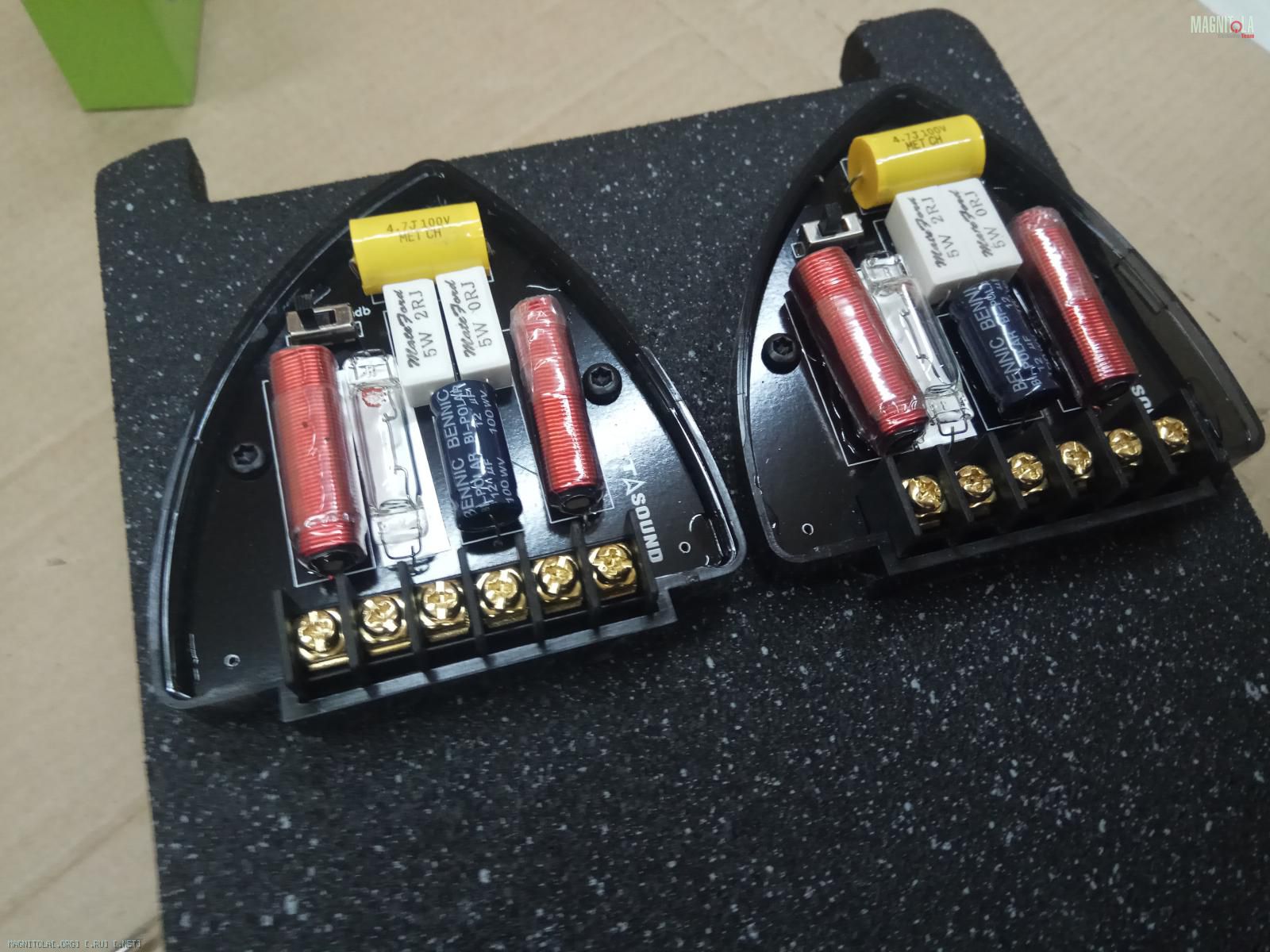

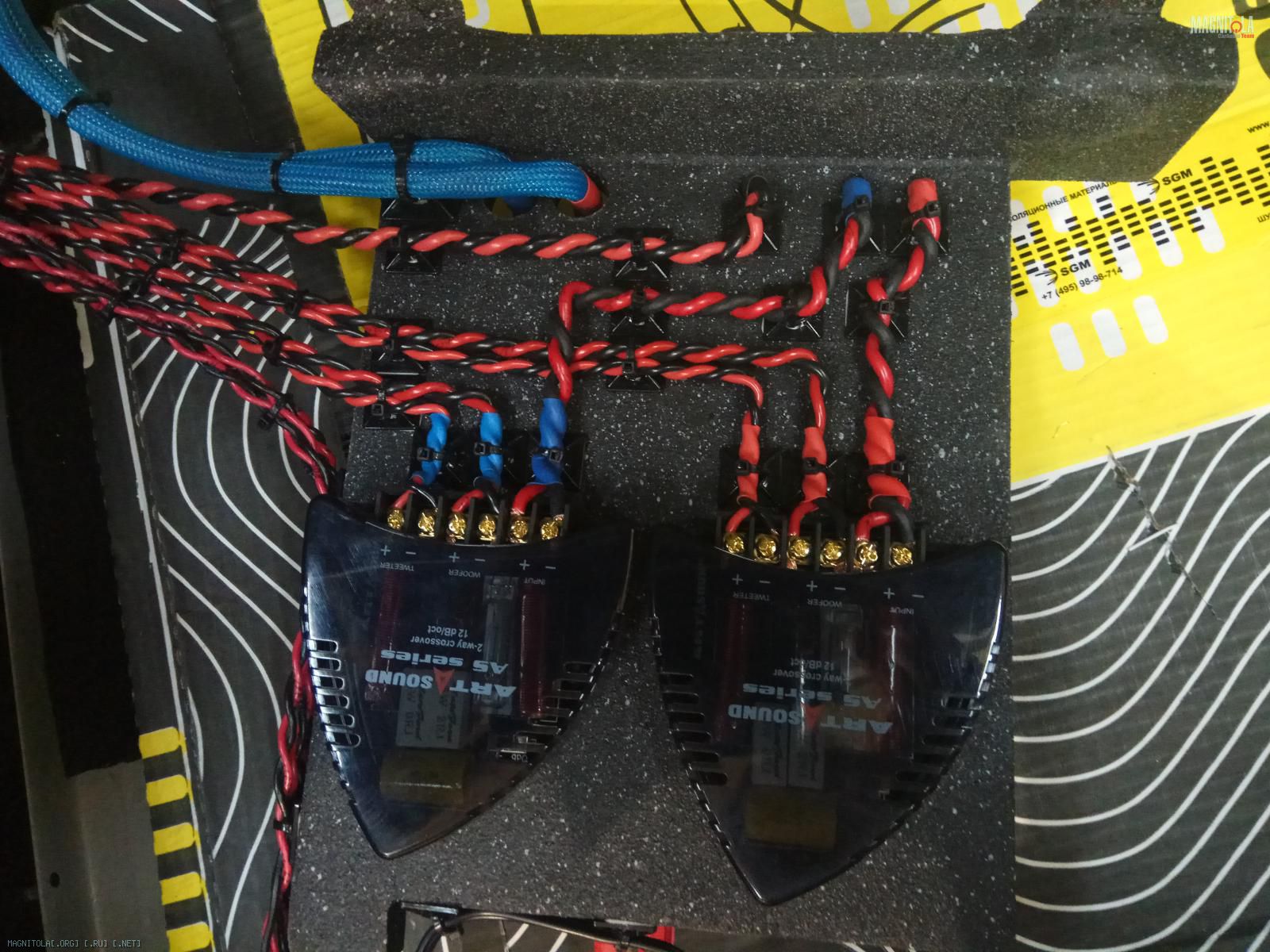

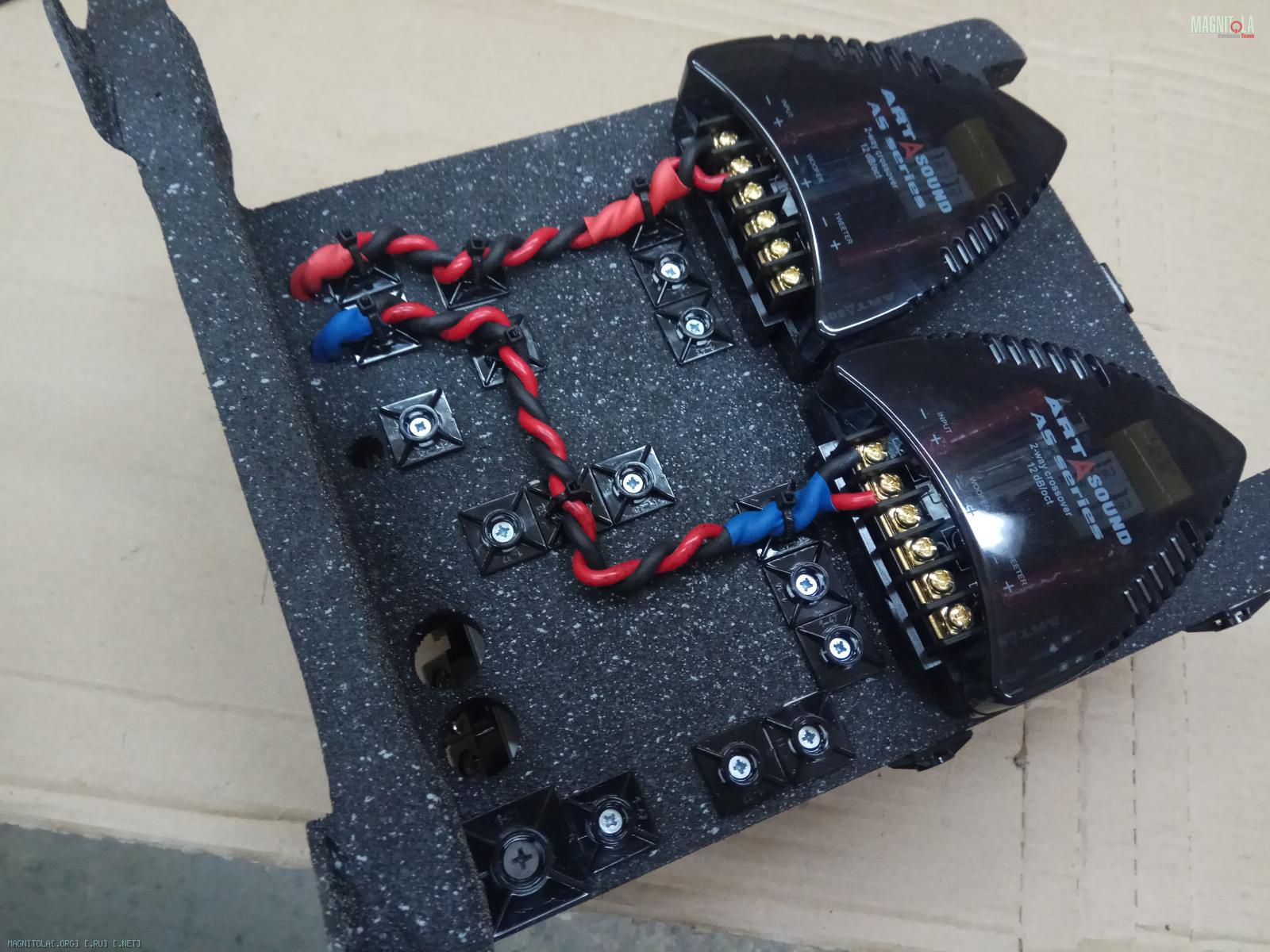

Подключение/коммутация...

Вложение 1245672Вложение 1245674Вложение 1245676Вложение 1245678Вложение 1245680Вложение 1245682Вложение 1245684Вложение 1245686Вложение 1245688Вложение 1245690Вложение 1245692

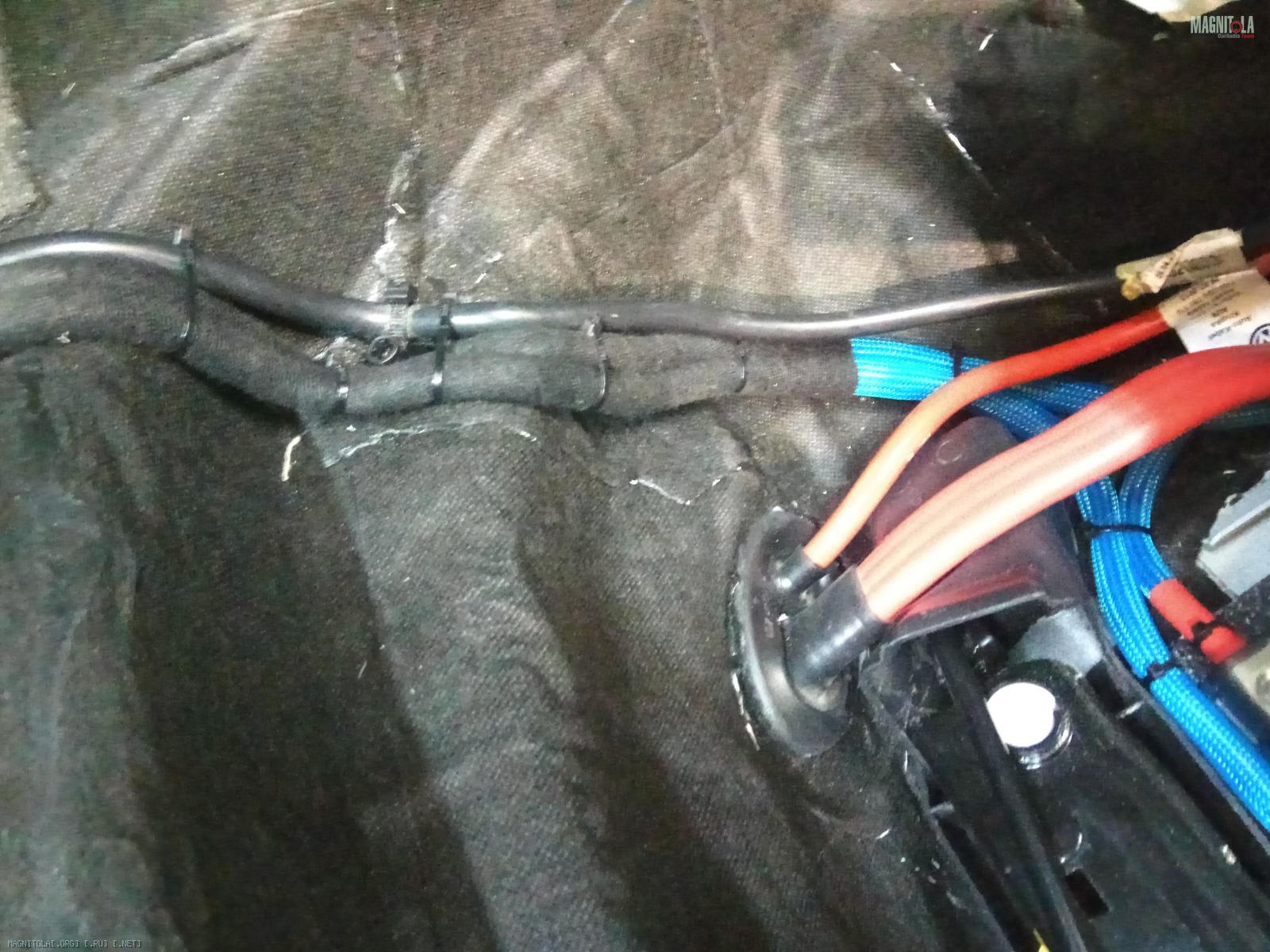

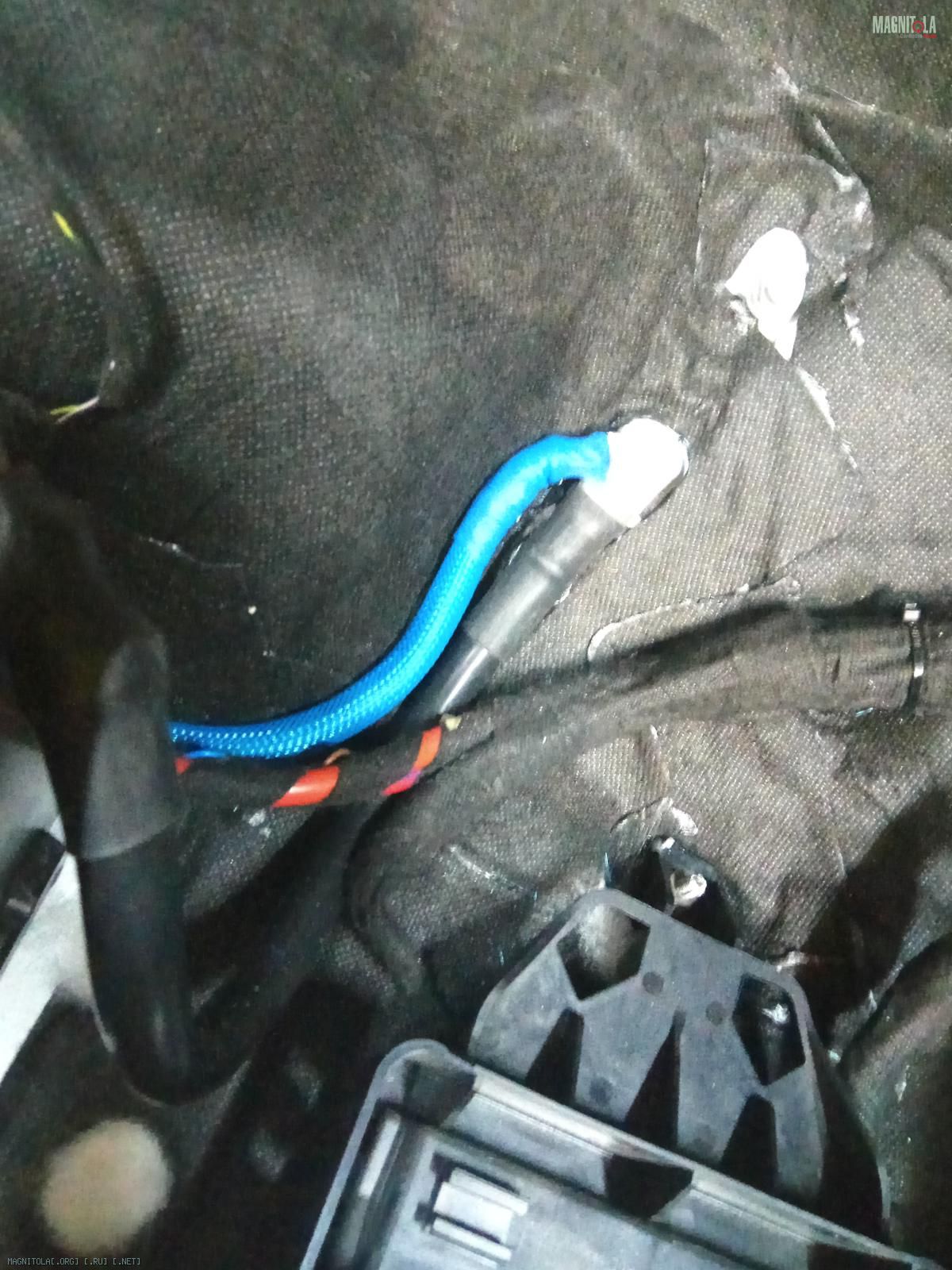

Силовая проводка...
Вложение 1245694Вложение 1245696Вложение 1245698Вложение 1245700Вложение 1245702Вложение 1245704Вложение 1245706

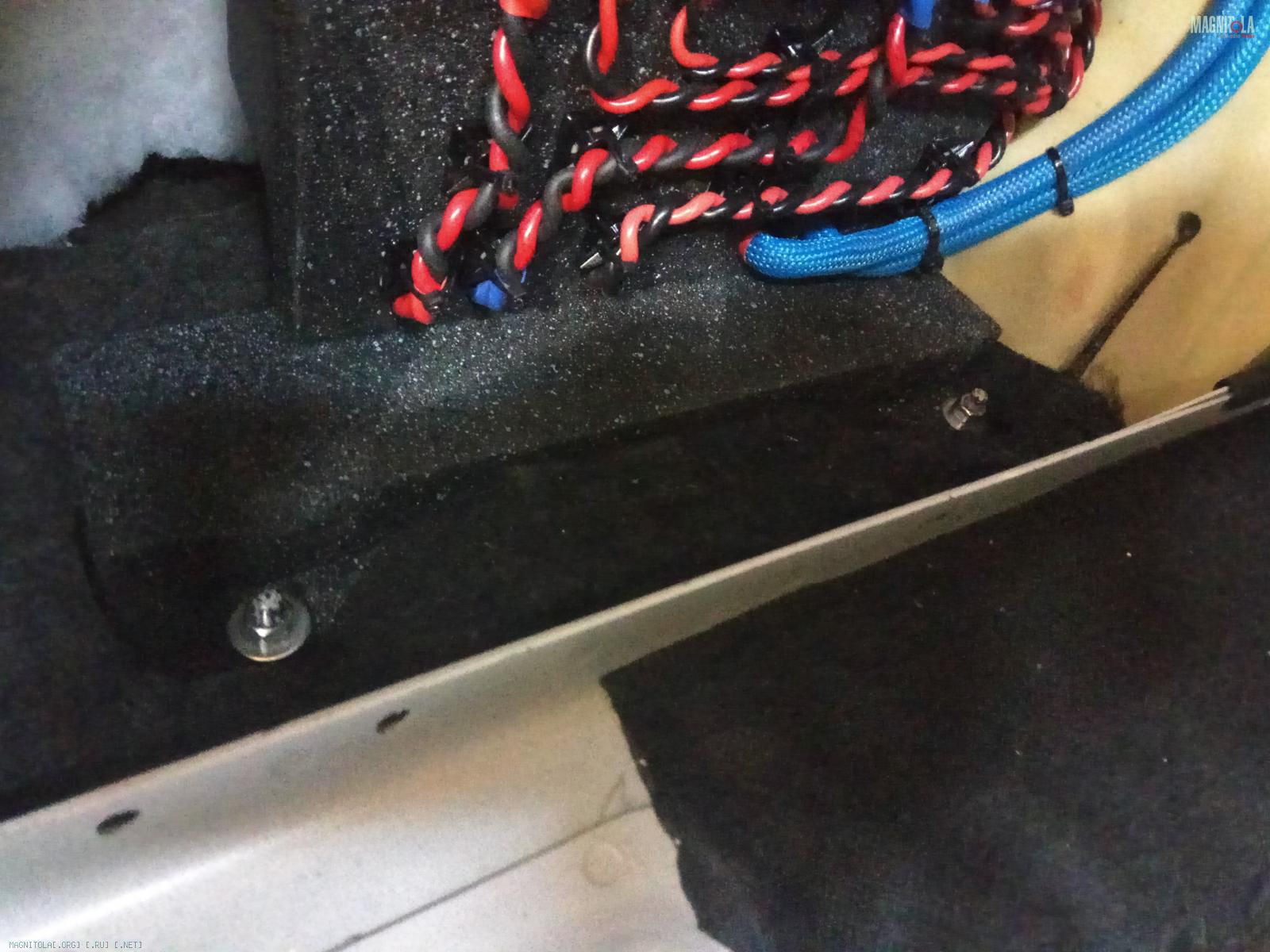

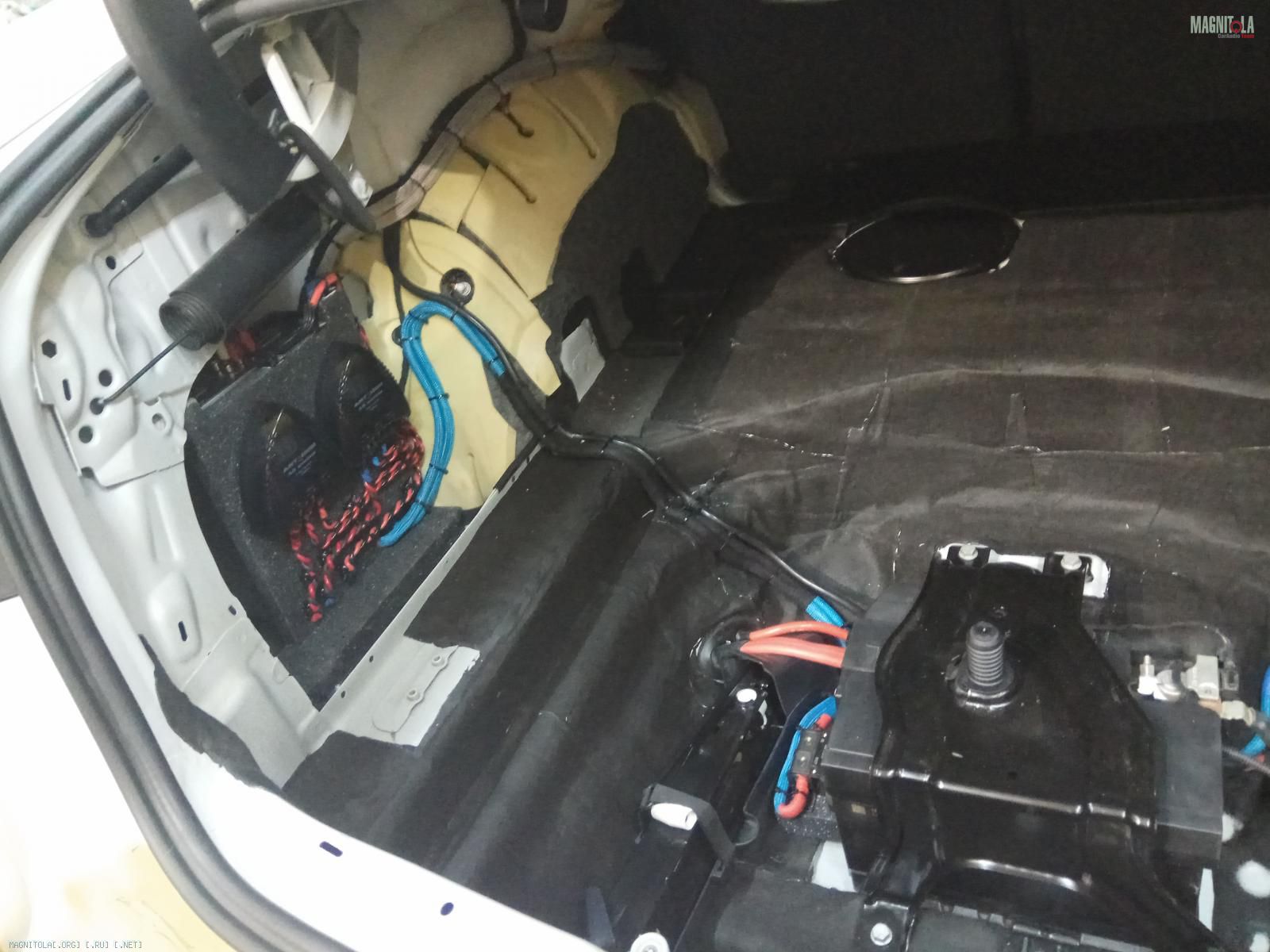

Крепление в штатные места...

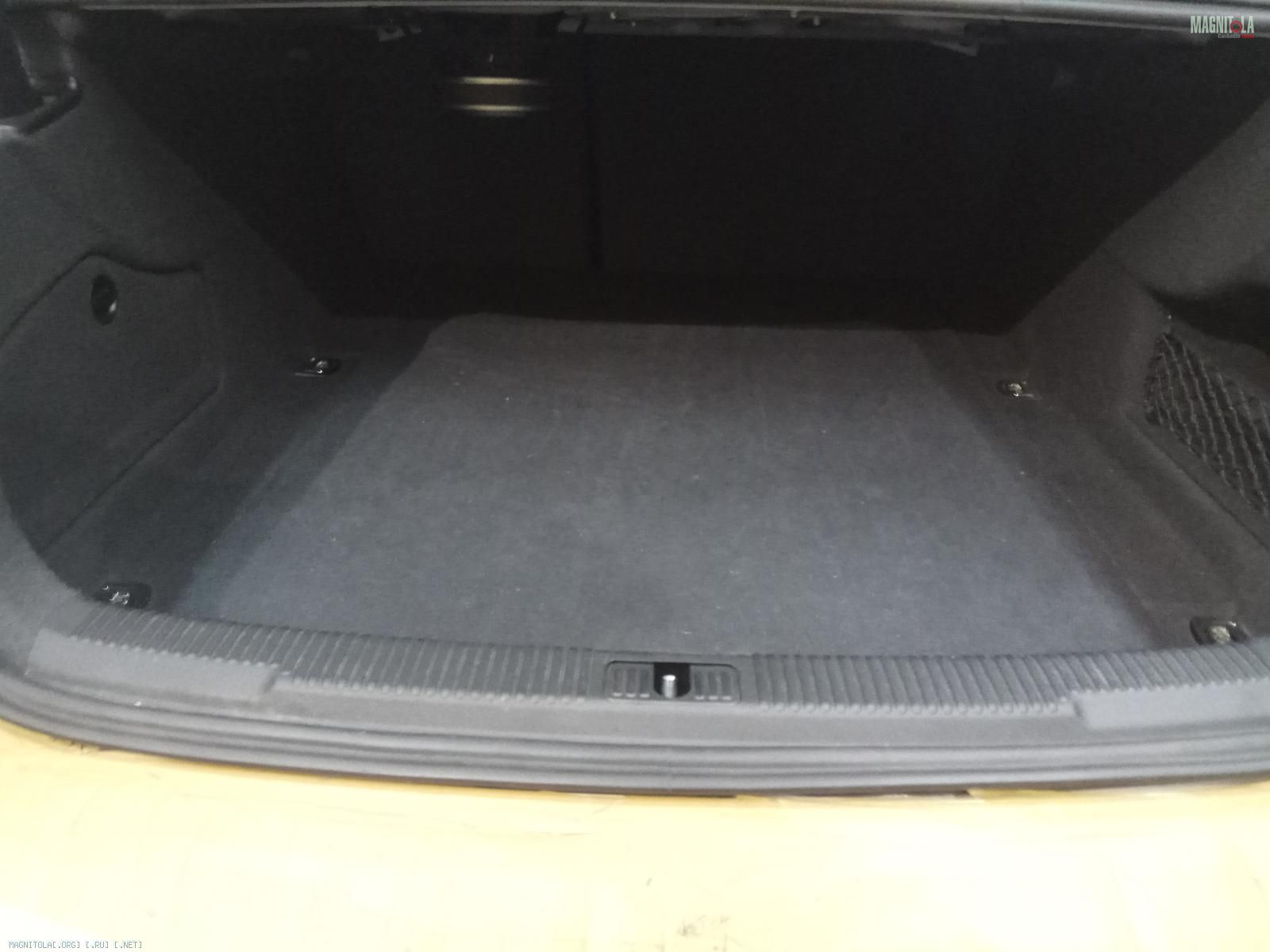

Итог...
Вложение 1245708Вложение 1245710Вложение 1245712Вложение 1245714Вложение 1245716Вложение 1245718

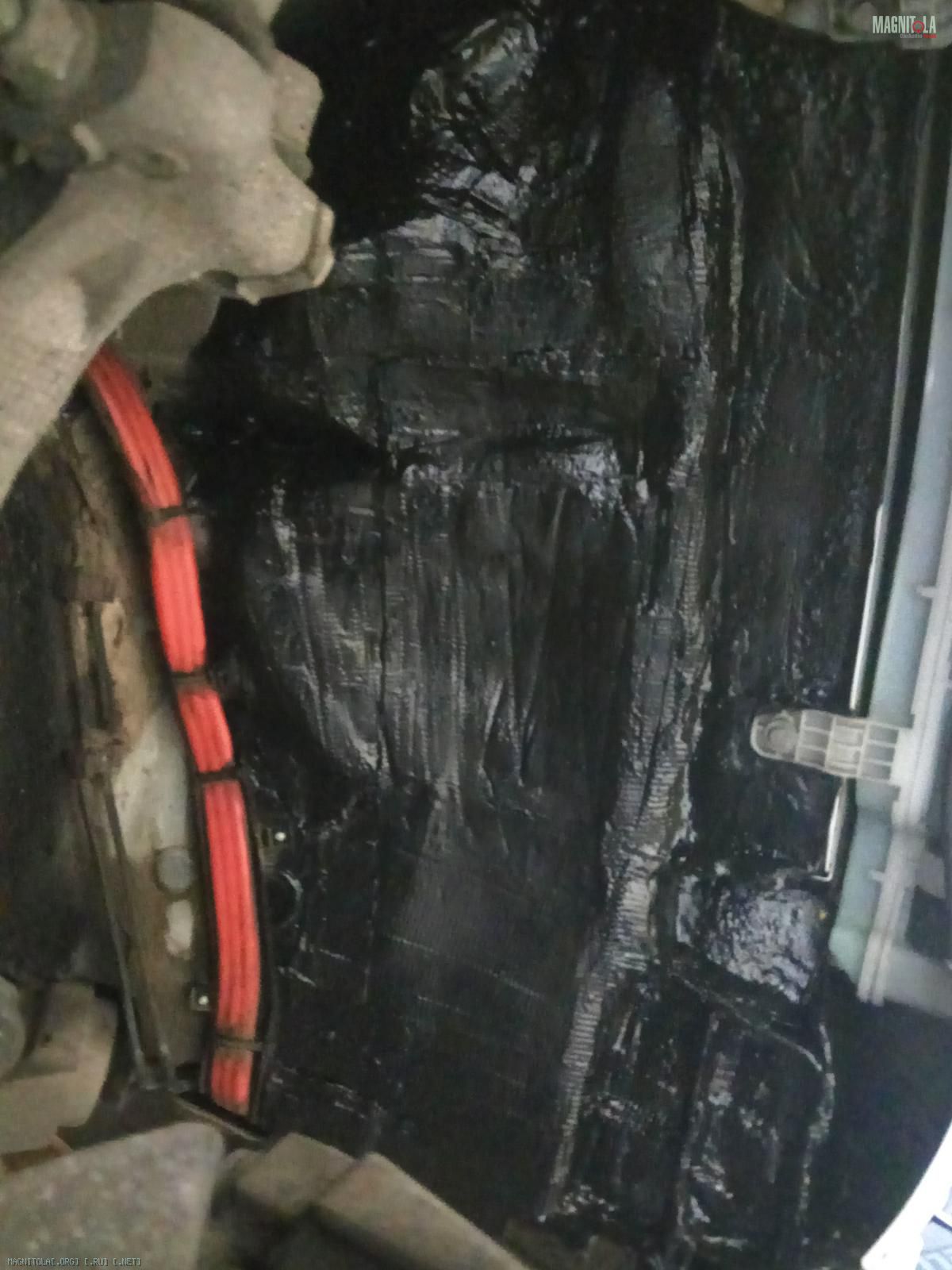

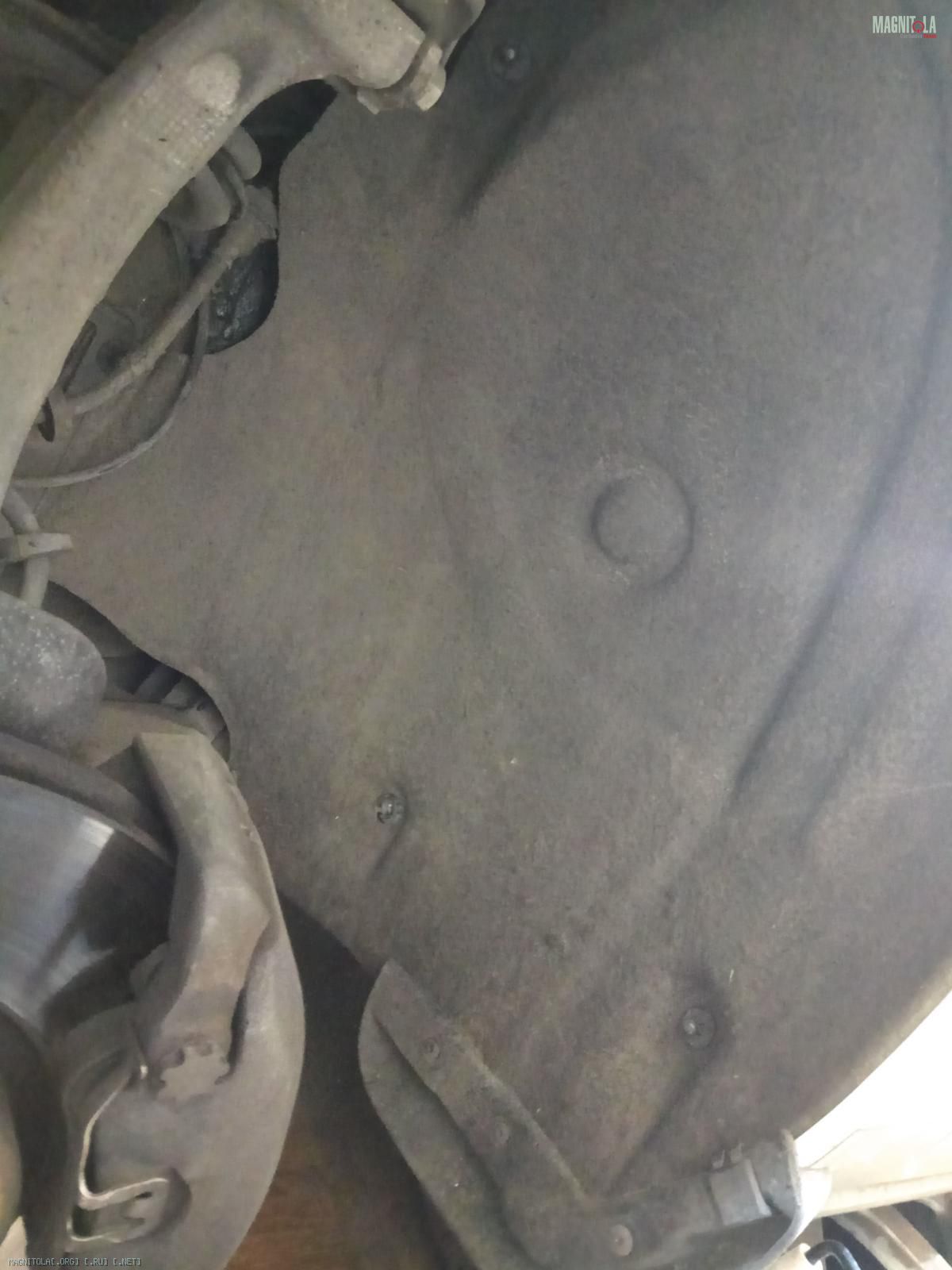

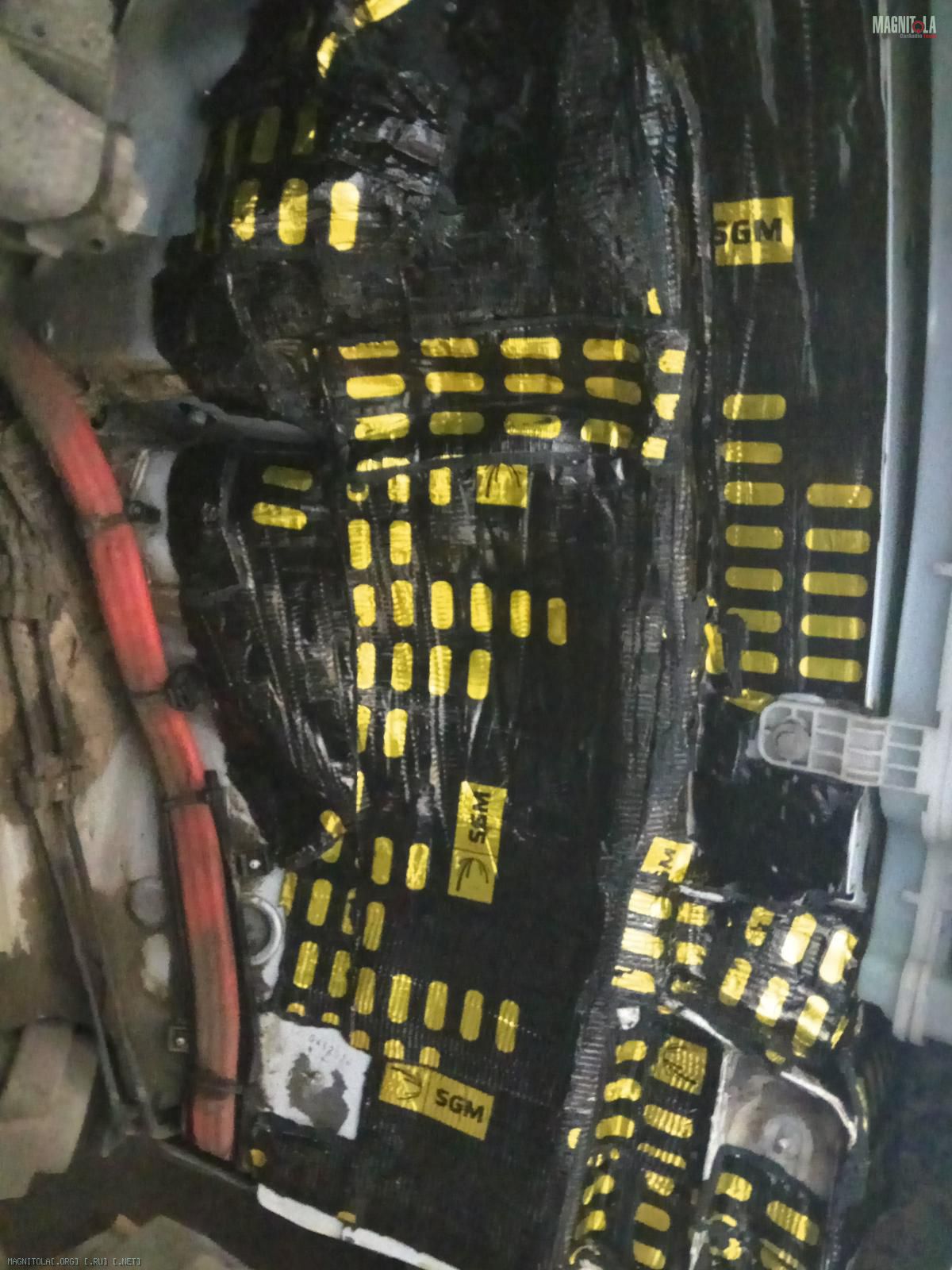

Передняя левая арка...
Очищаем, обезжириваем...
Наносим вибру 4мм, местами в 2 слоя, греем, прикатываем...
Покрываем антигравийным составом...
На войлочный подкрылок наносим синтетический войлок на влагостойкий клей...
Собираем...
Вложение 1245720Вложение 1245722Вложение 1245724Вложение 1245726Вложение 1245728Вложение 1245730

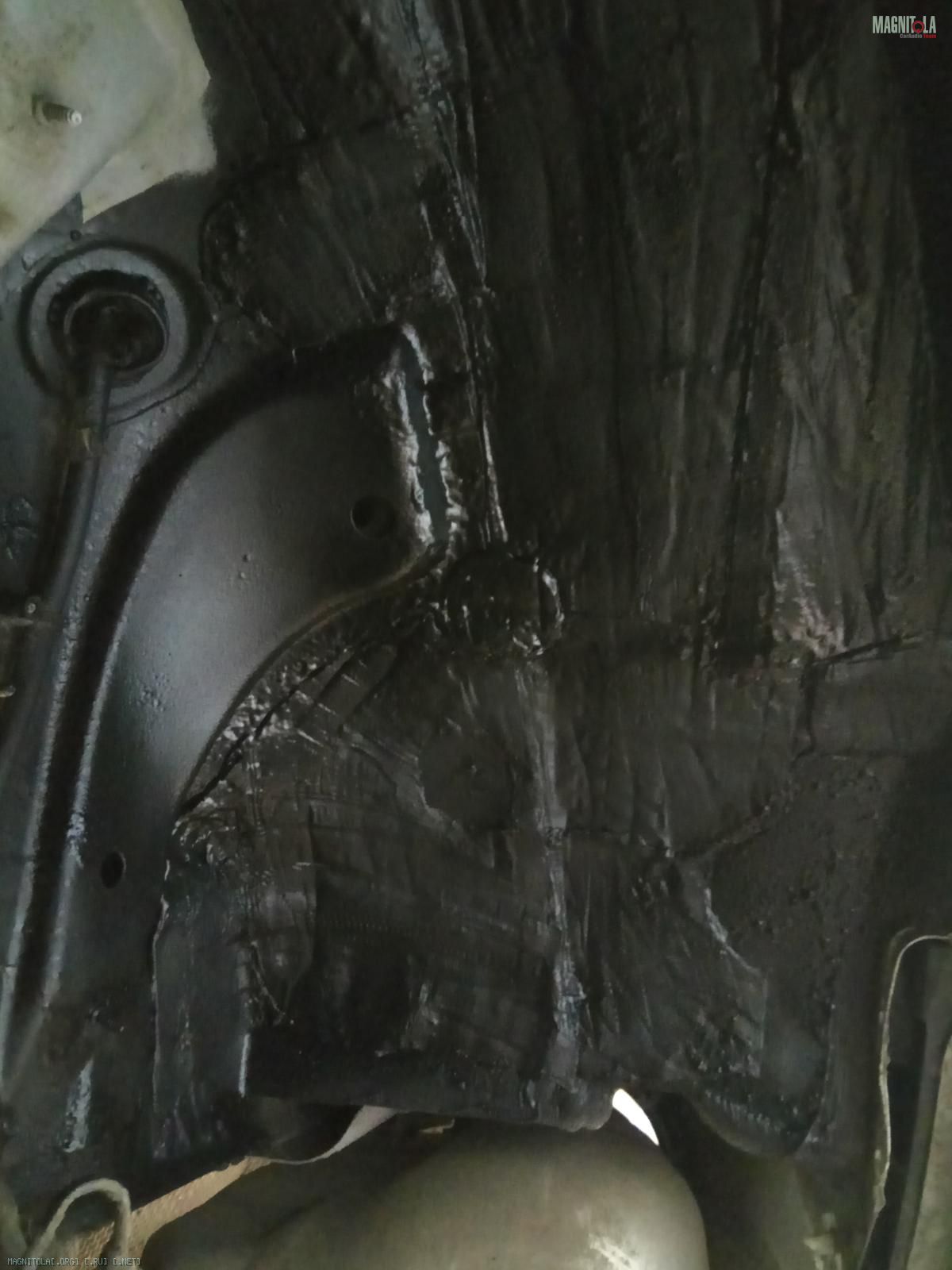

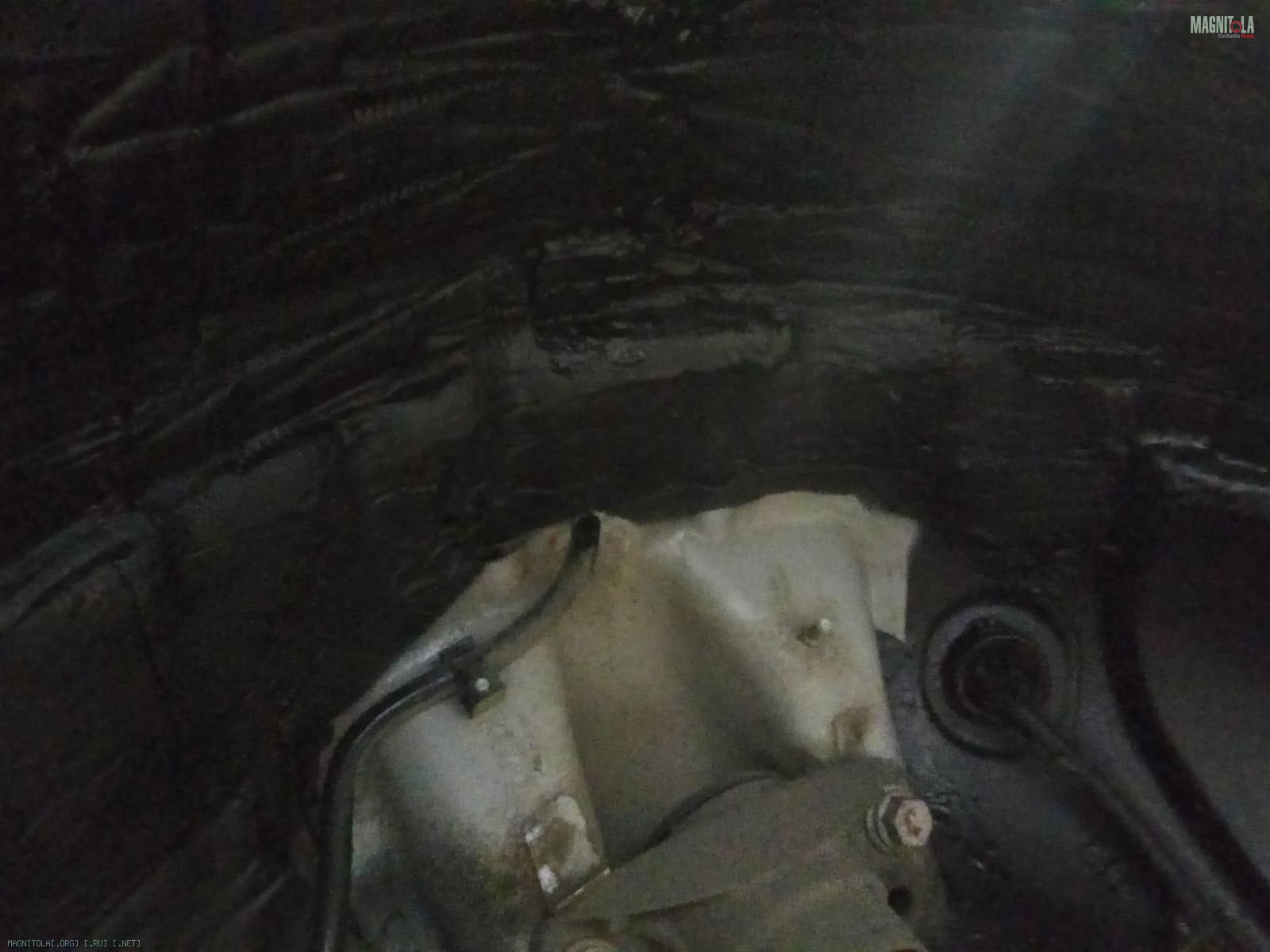

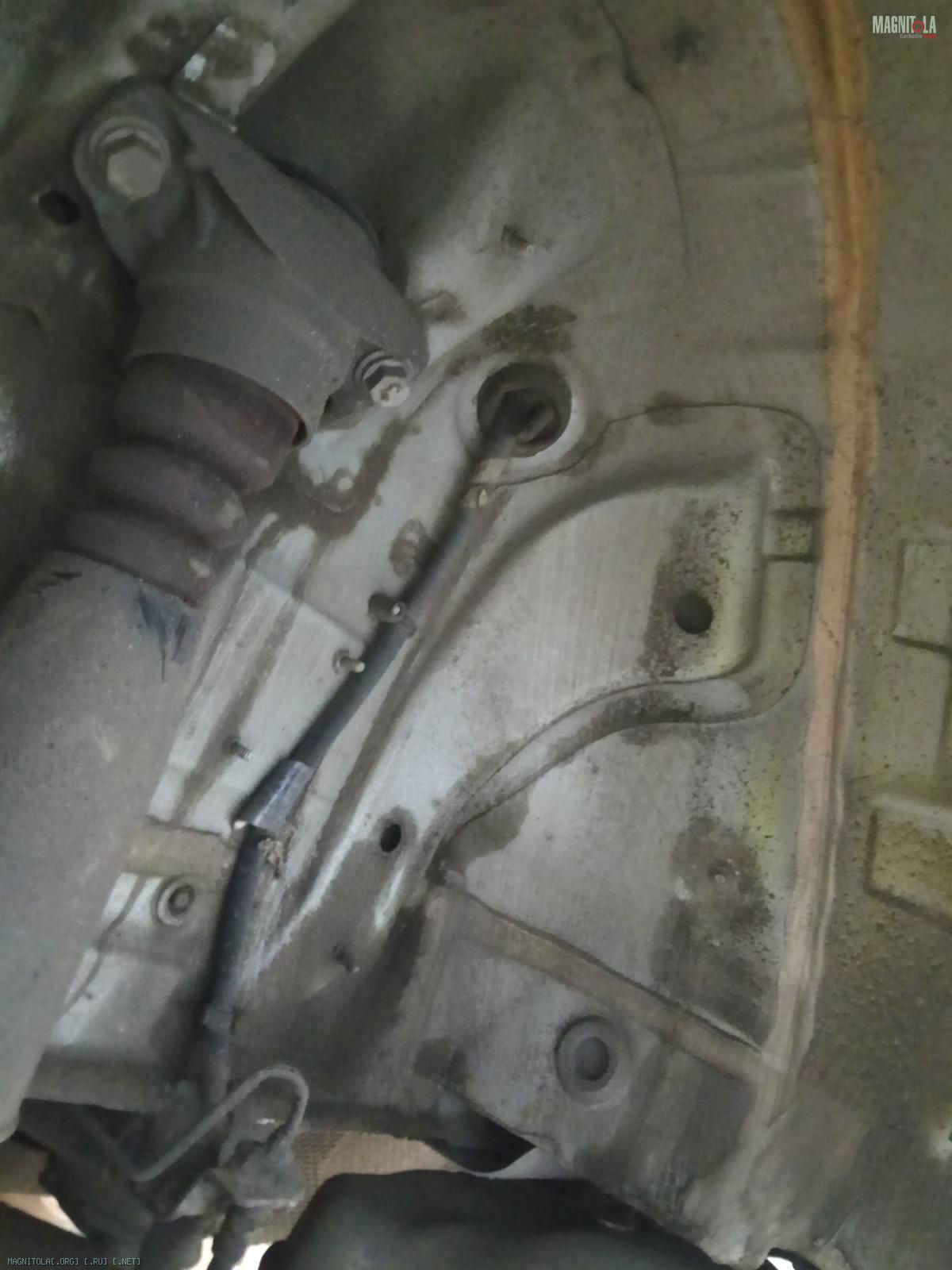

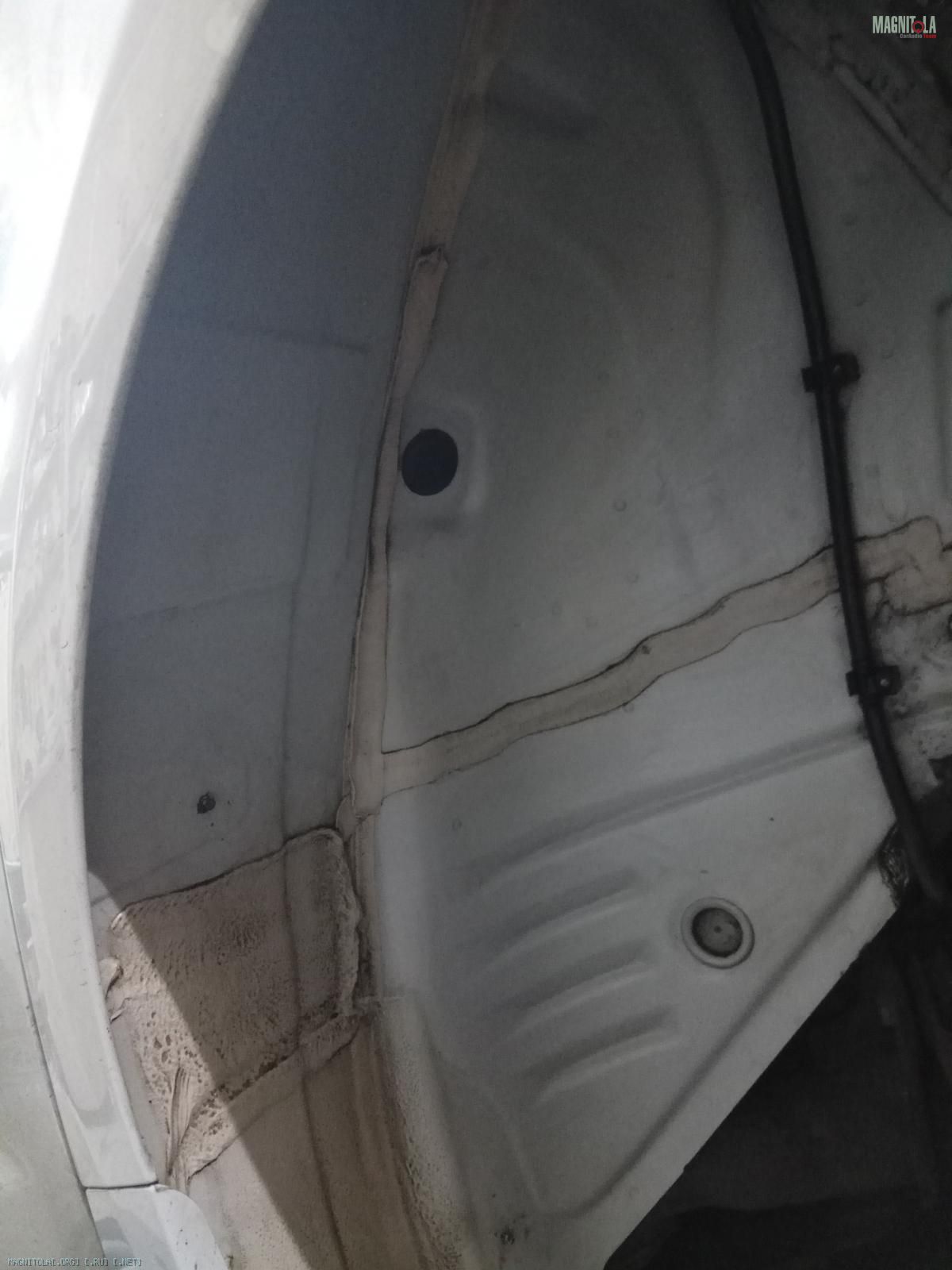

Задняя левая арка...
Вложение 1245732Вложение 1245734Вложение 1245736Вложение 1245738Вложение 1245740Вложение 1245742Вложение 1245744Вложение 1245746Вложение 1245748Вложение 1245750Вложение 1245752

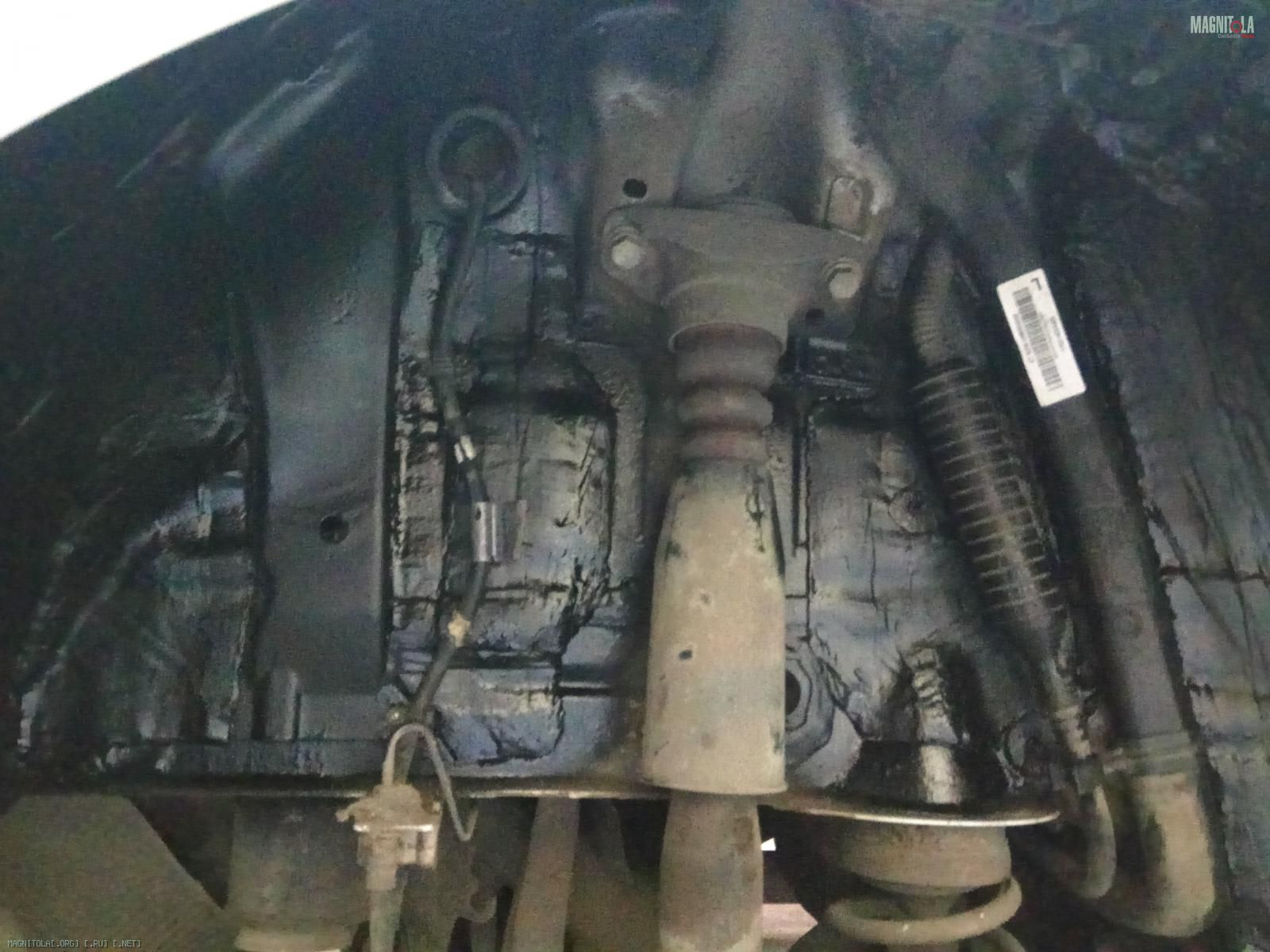

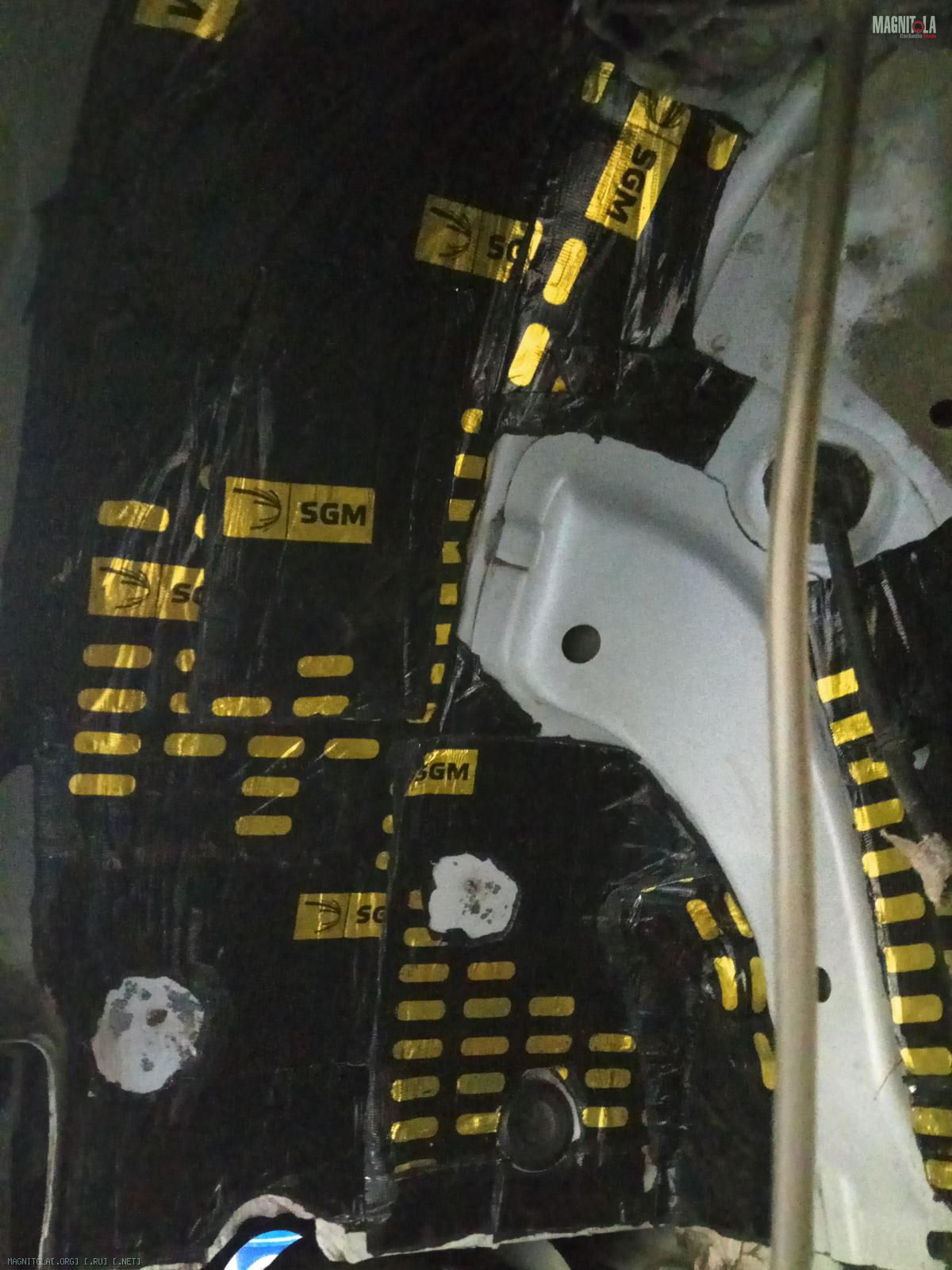

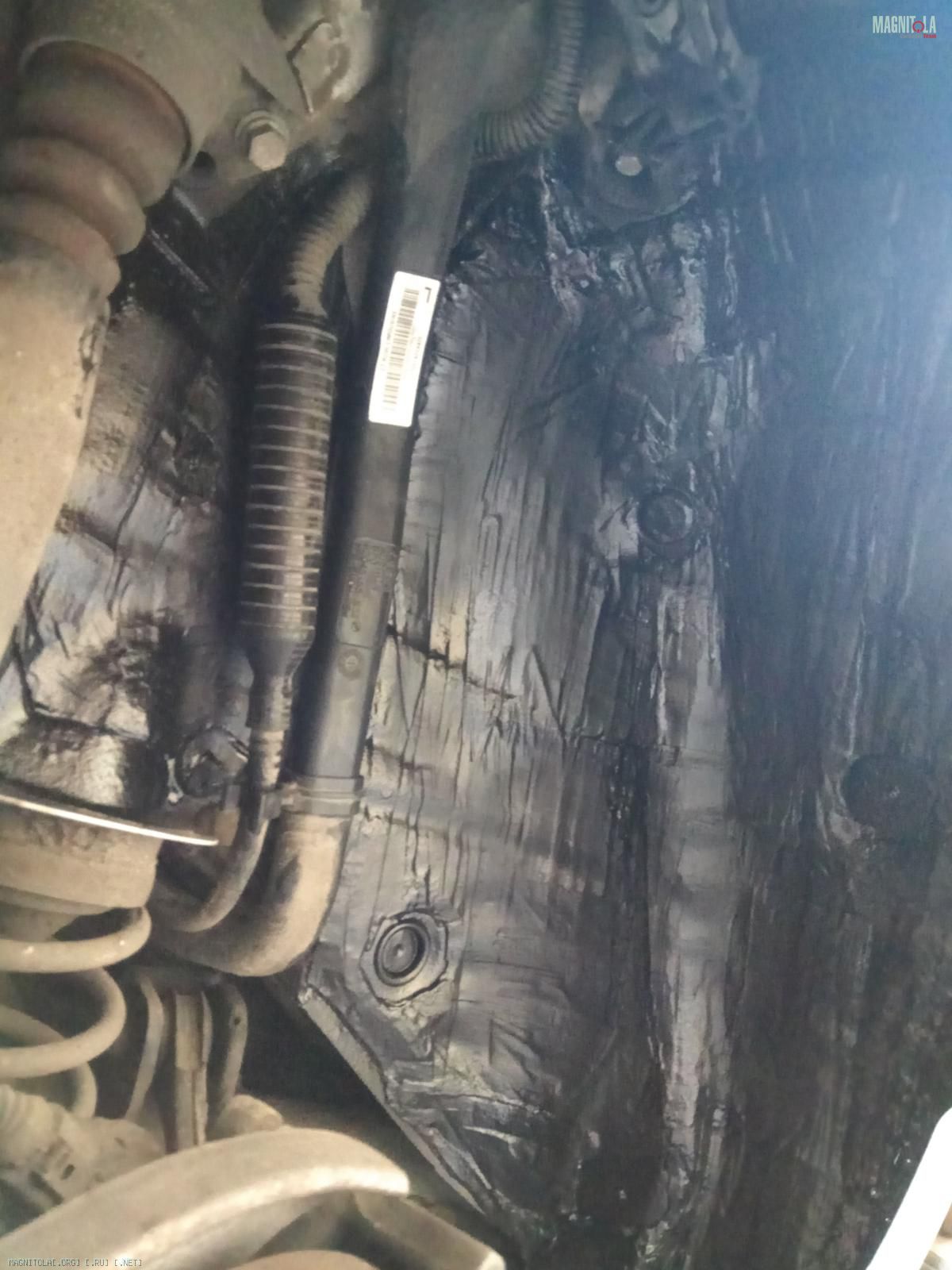

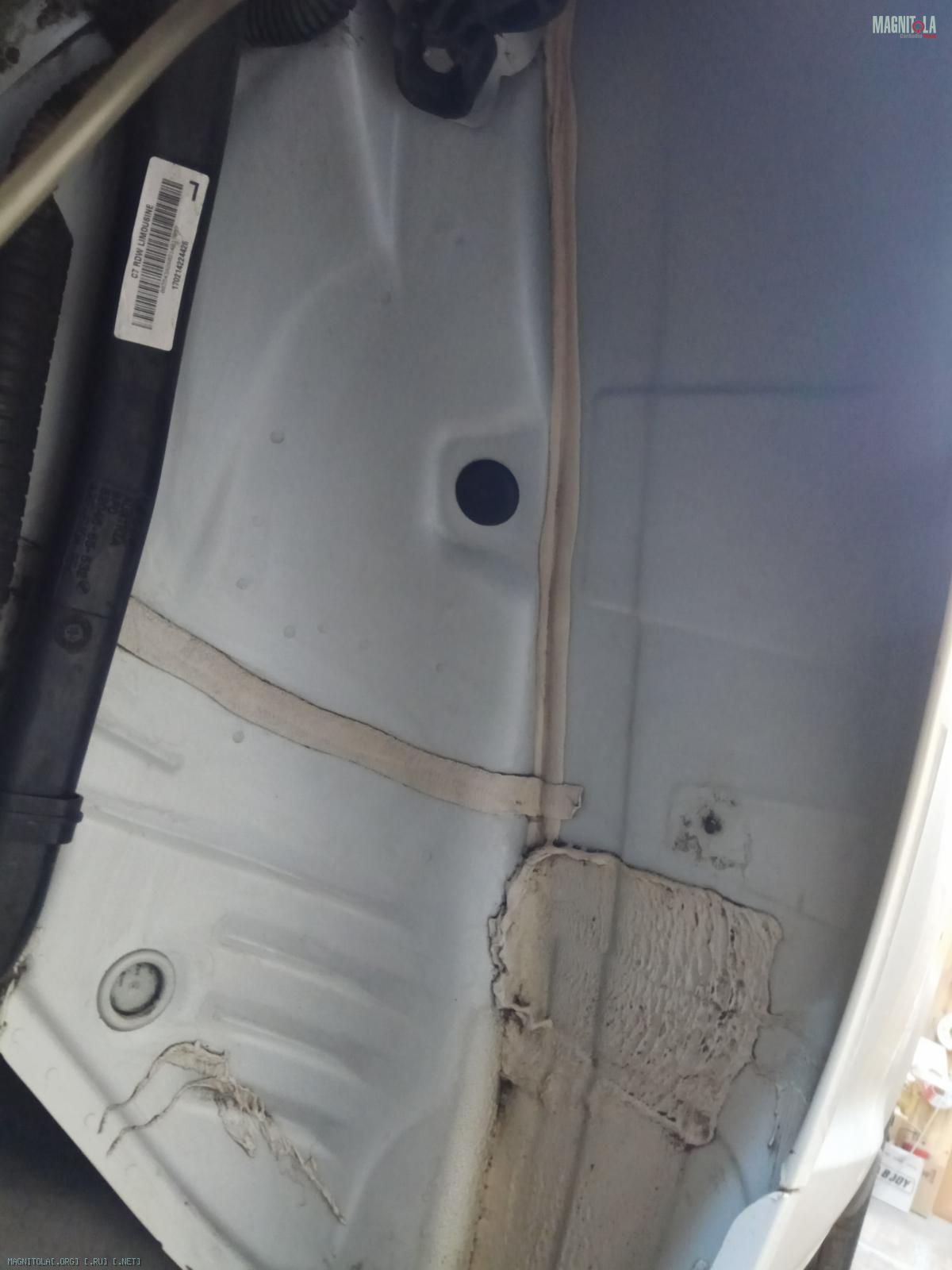

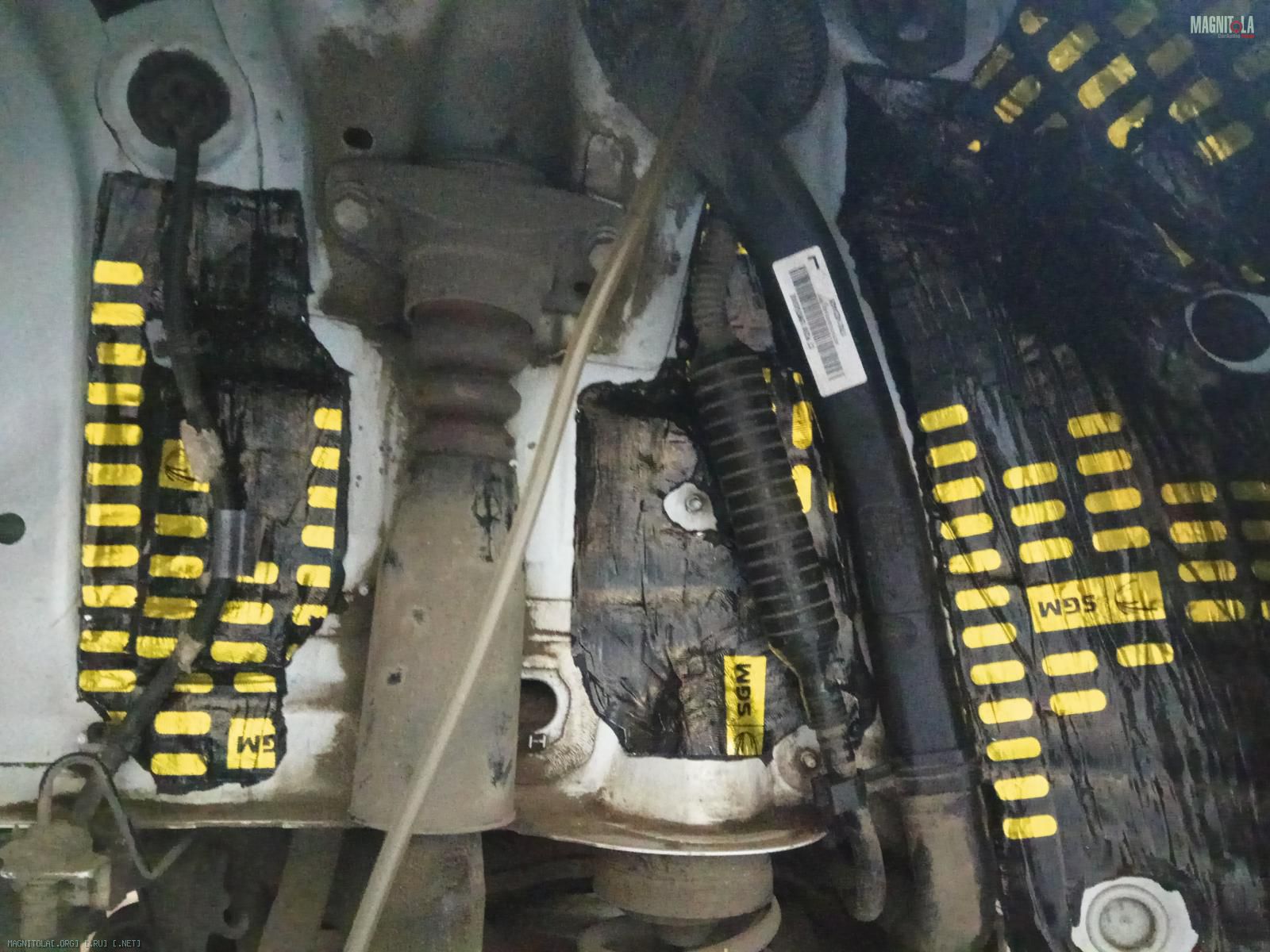

Задняя правая арка...
Очищаем, обезжириваем...
Наносим вибру 4мм, местами в 2 слоя, греем, прикатываем...
Покрываем антигравийным составом...

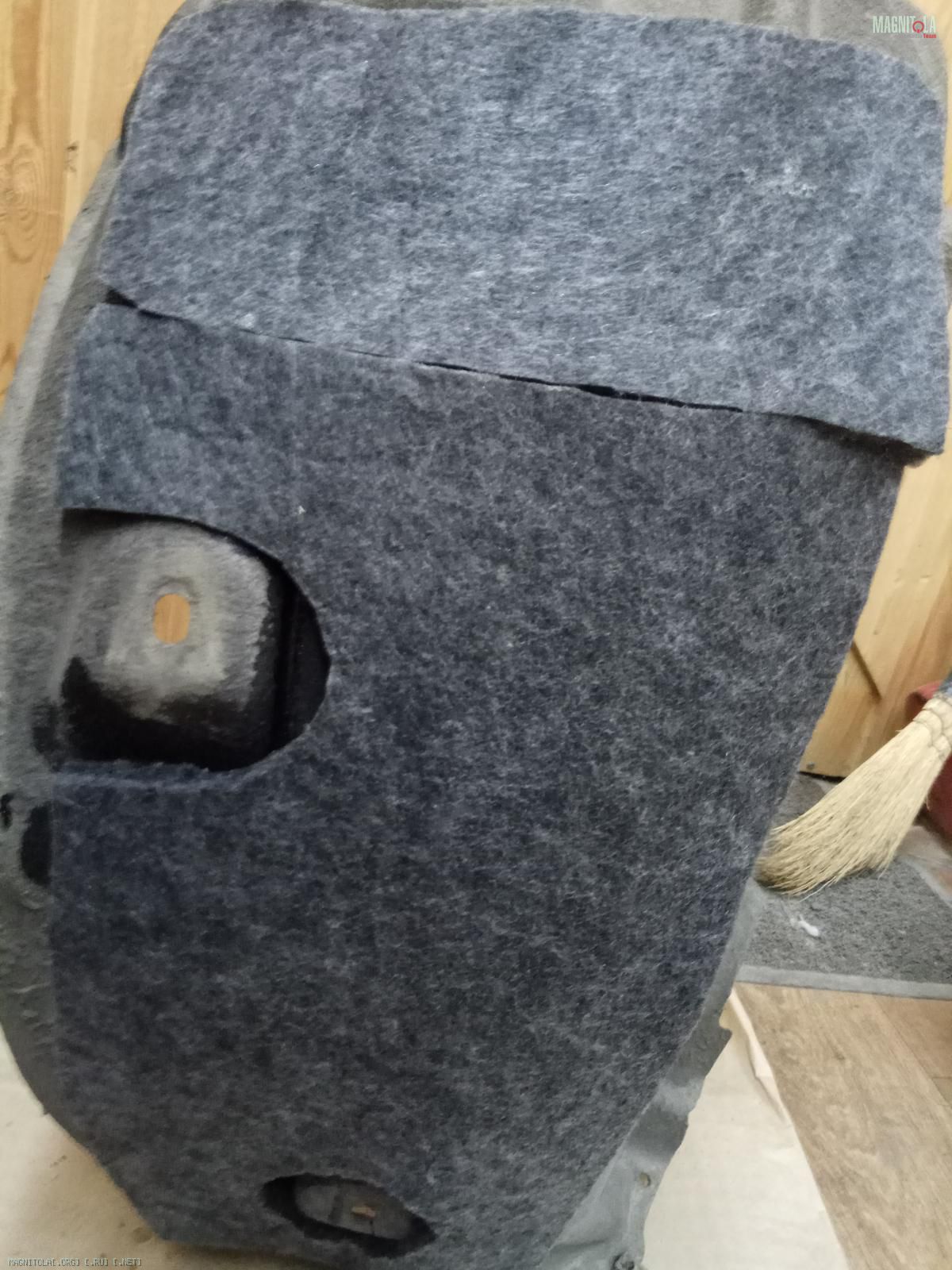

На войлочный подкрылок наносим синтетический войлок на влагостойкий клей...
Собираем...

Вложение 1245804Вложение 1245806Вложение 1245808Вложение 1245810Вложение 1245812Вложение 1245814Вложение 1245816Вложение 1245818Вложение 1245820Вложение 1245822Вложение 1245824Вложение 1245826

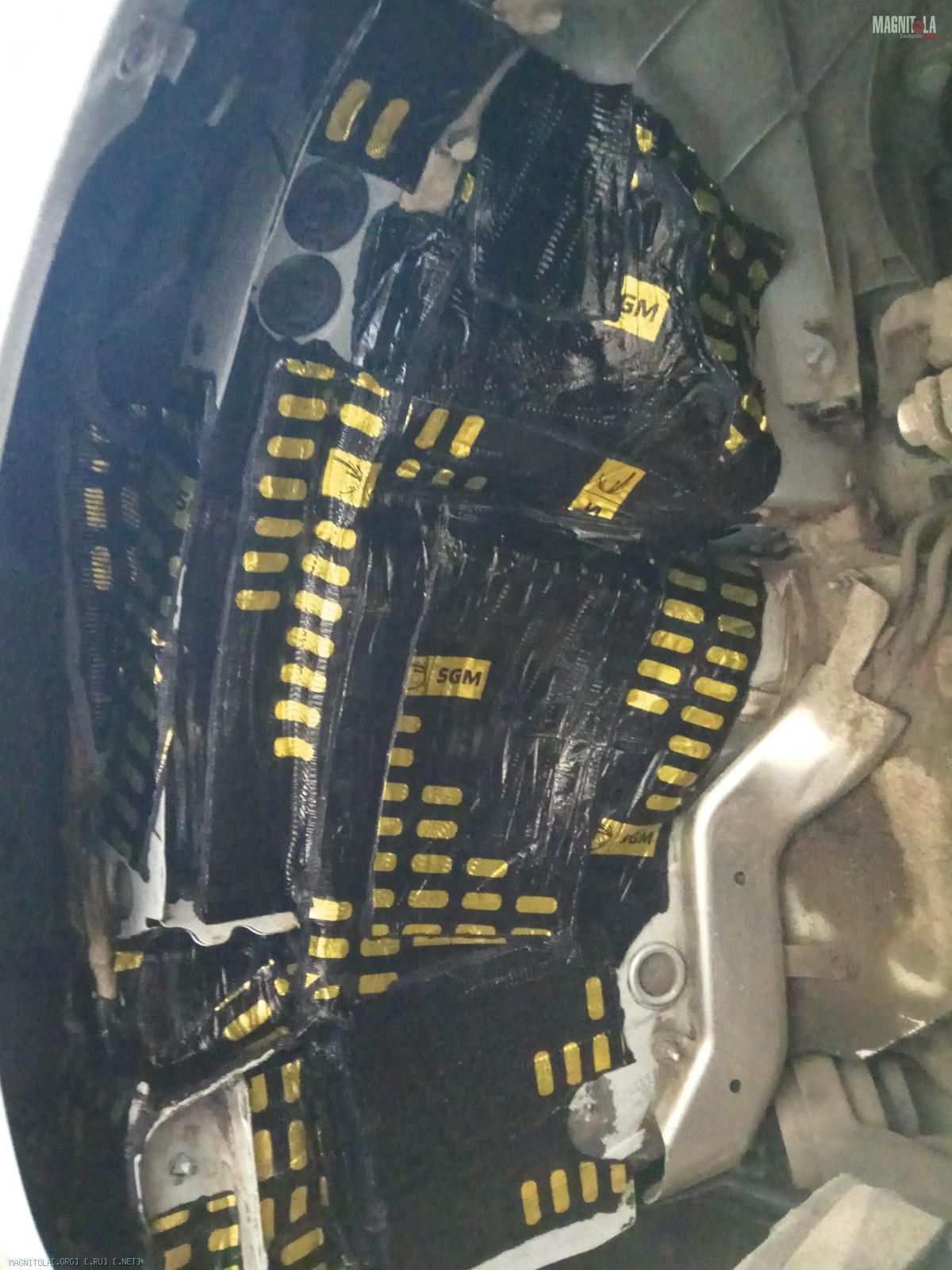

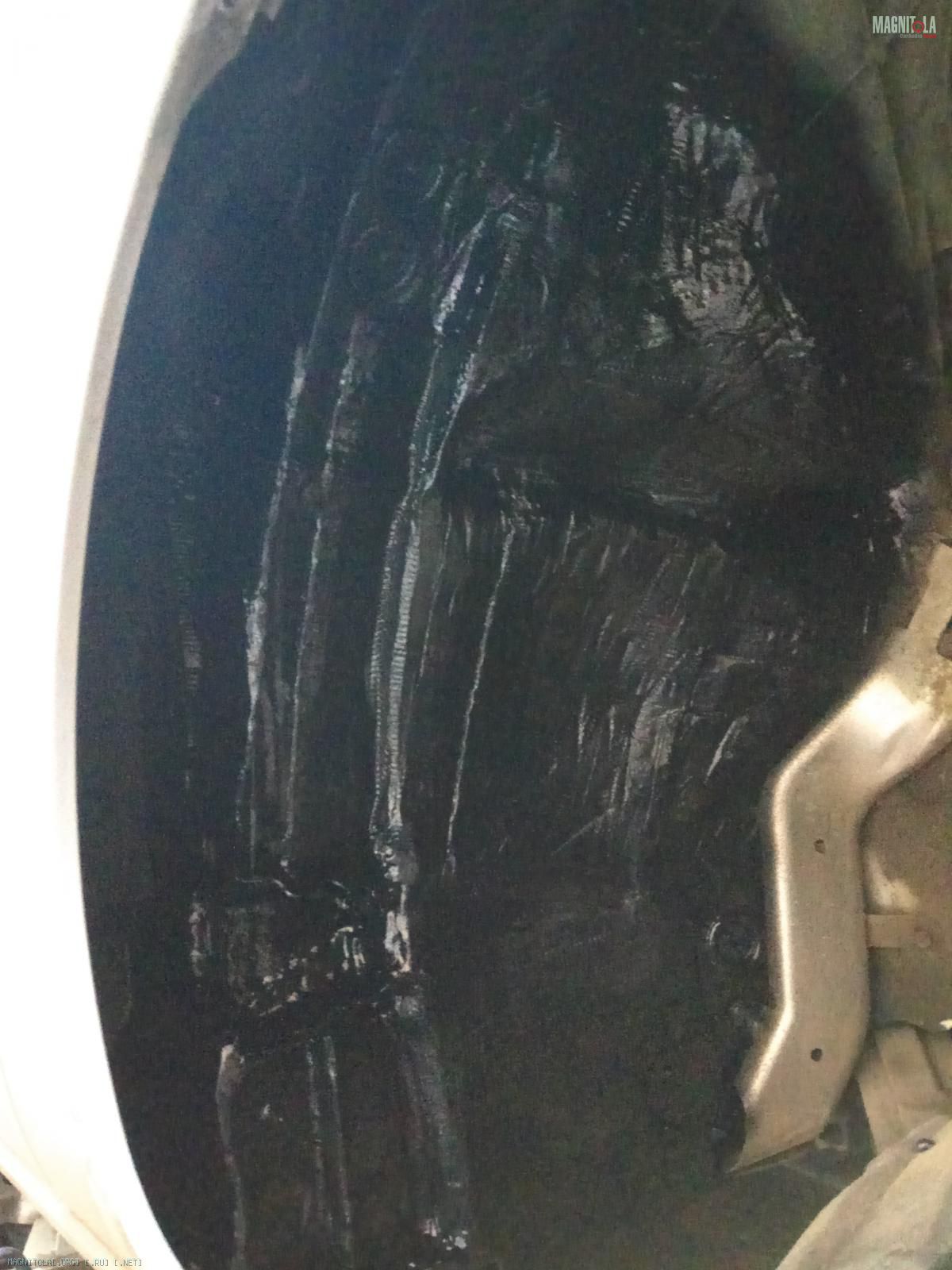

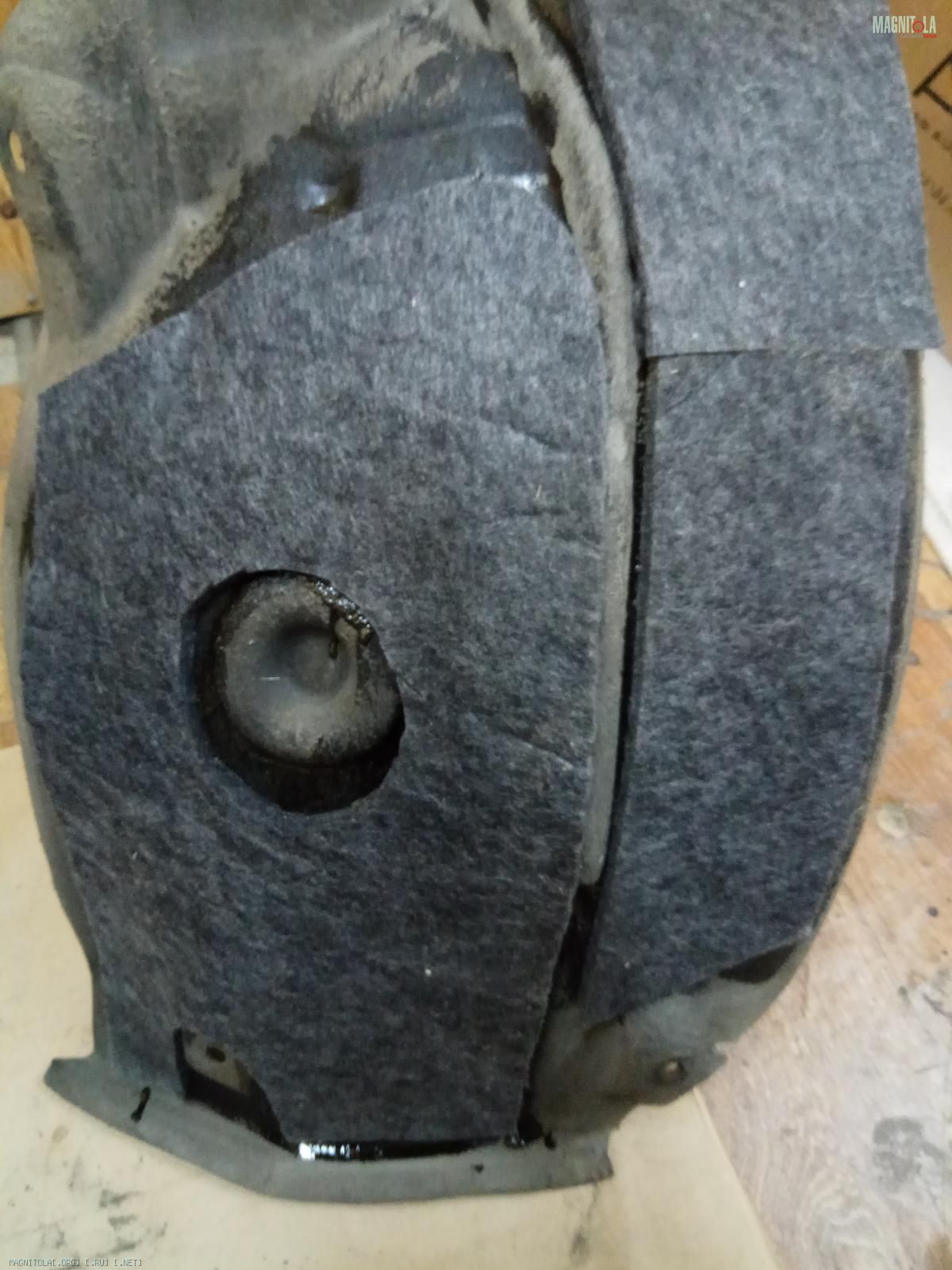

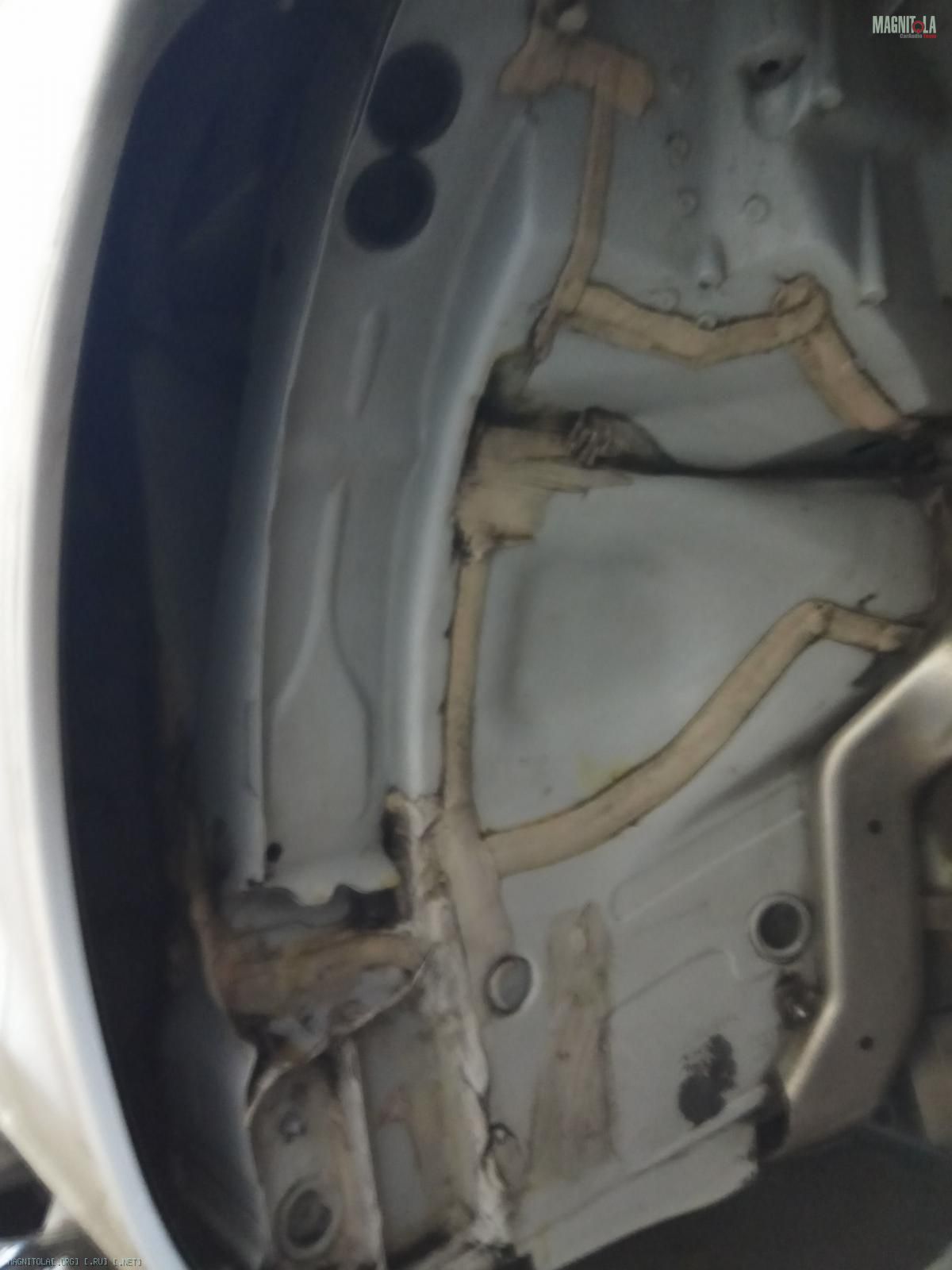

Передняя правая арка...
Вложение 1245828Вложение 1245830Вложение 1245832Вложение 1245834

Итог…
Вложение 1245836Вложение 1245838

Ford Focus 3 хэчбэк

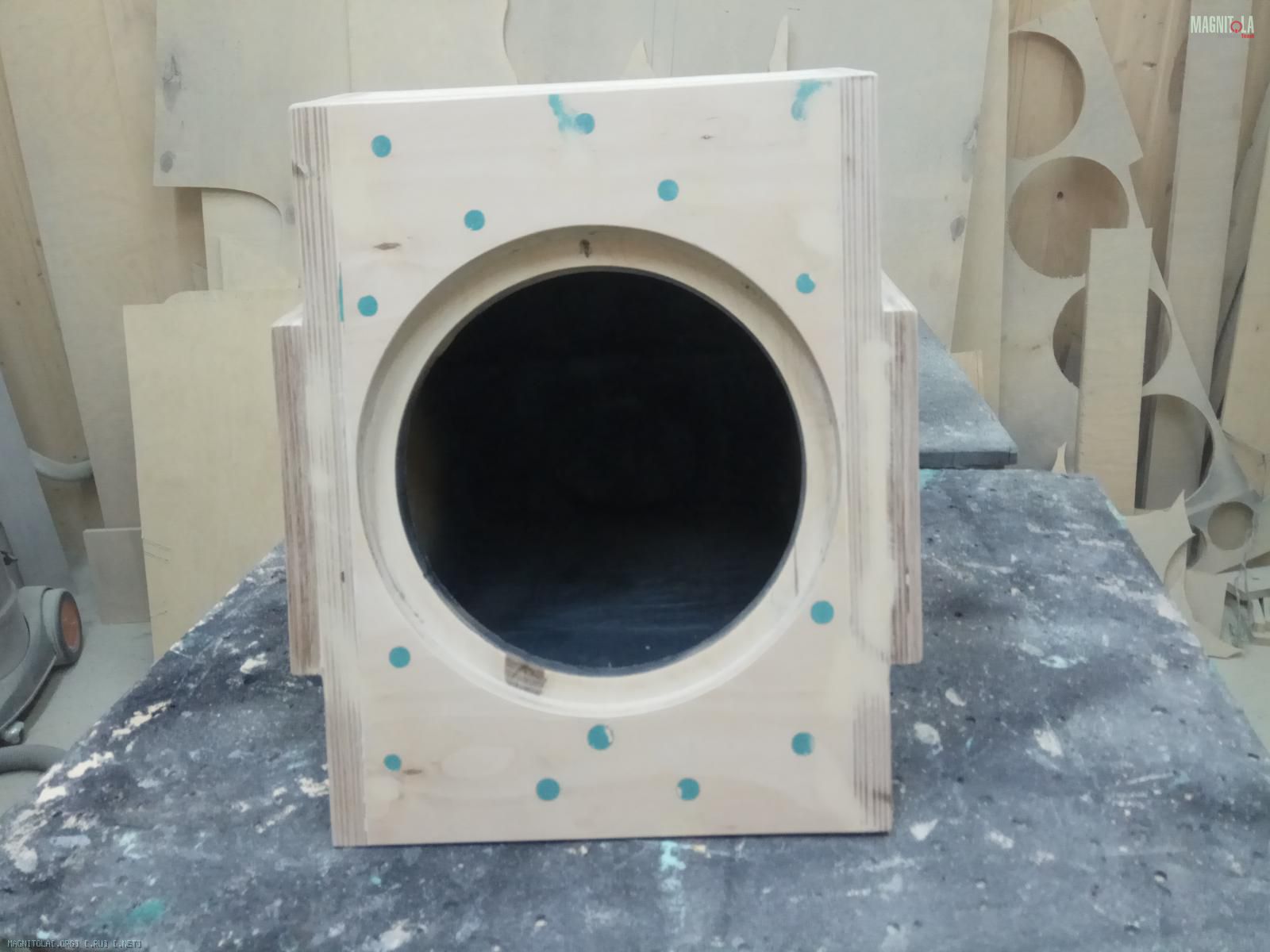

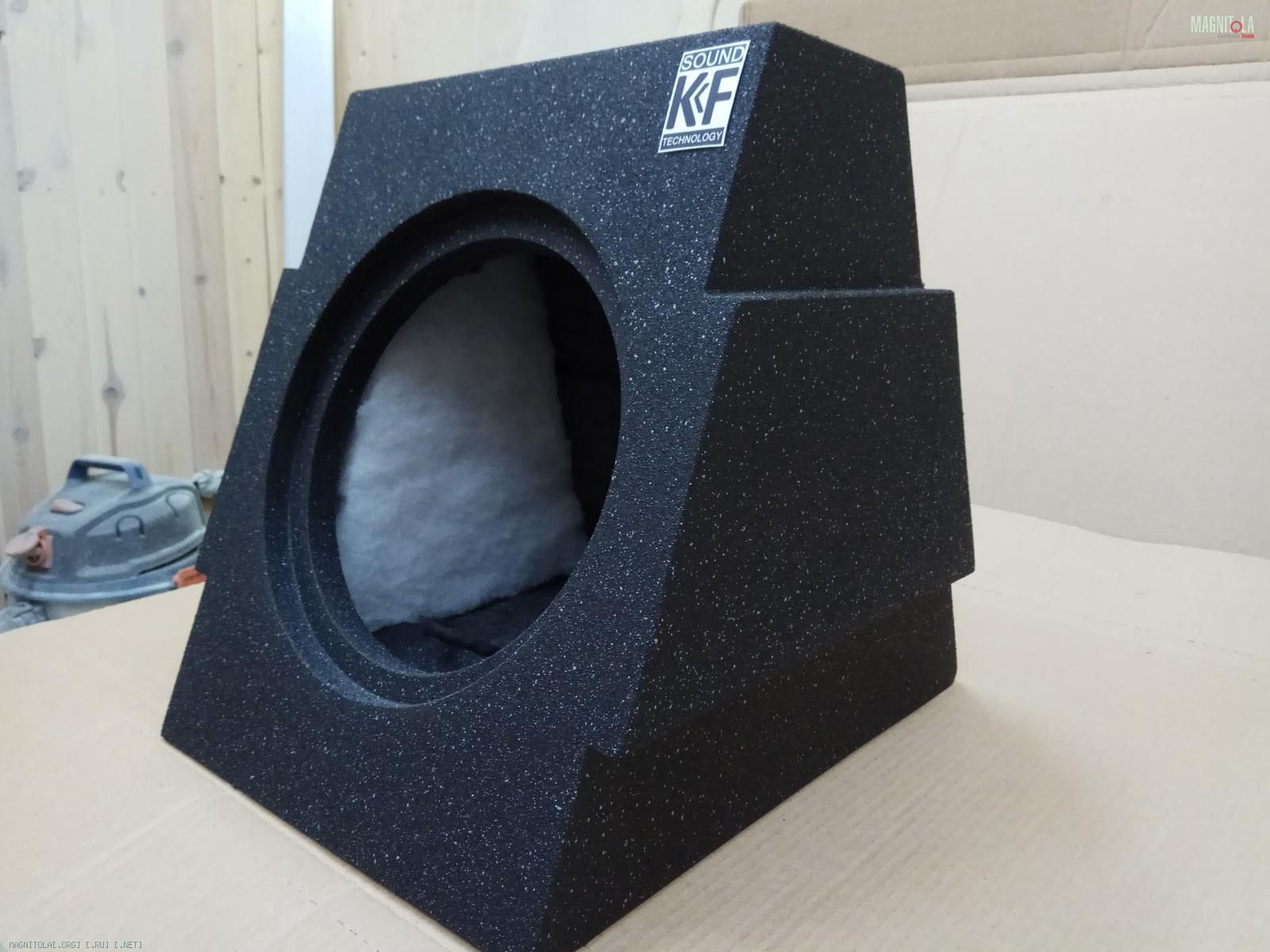

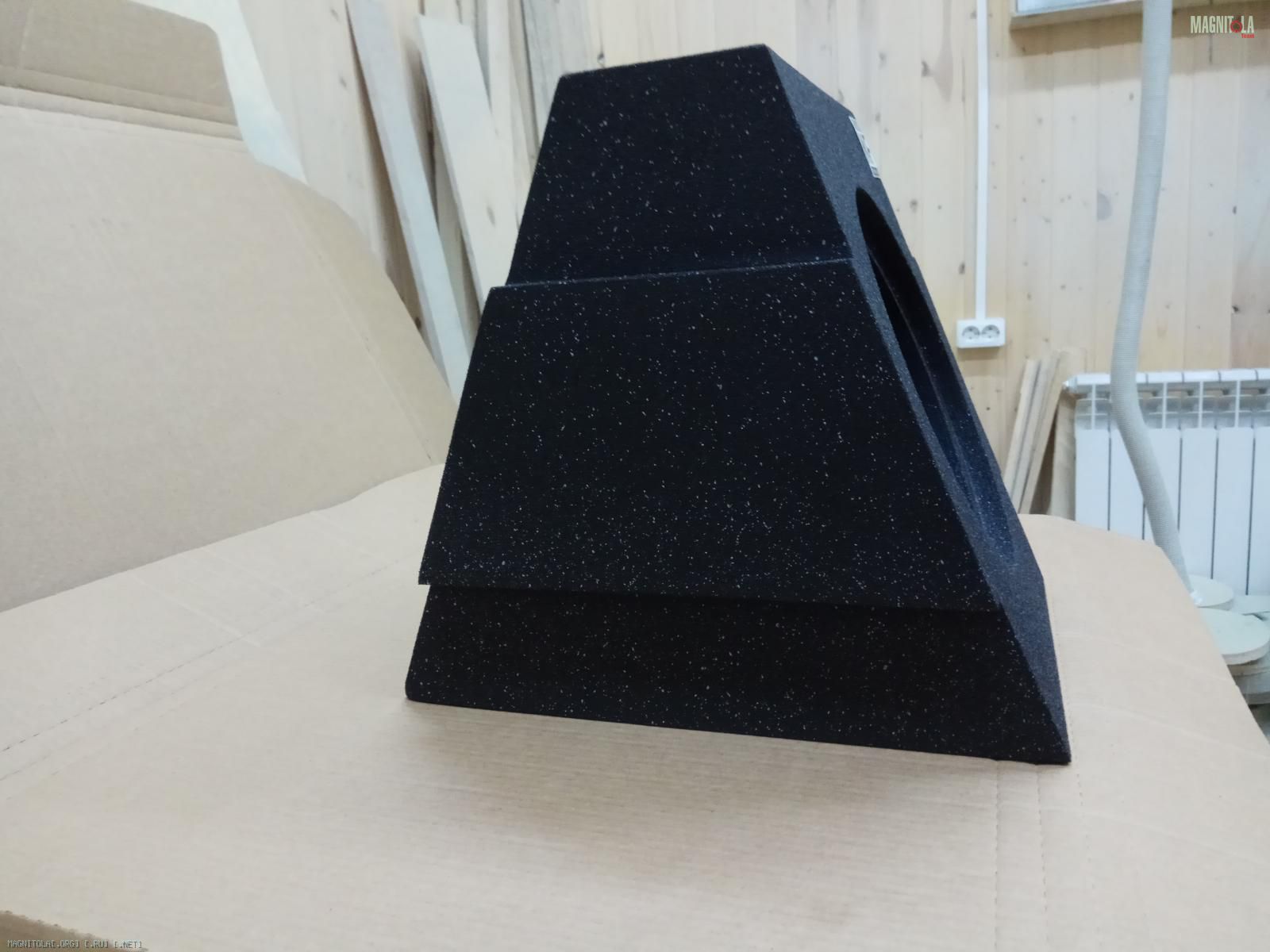

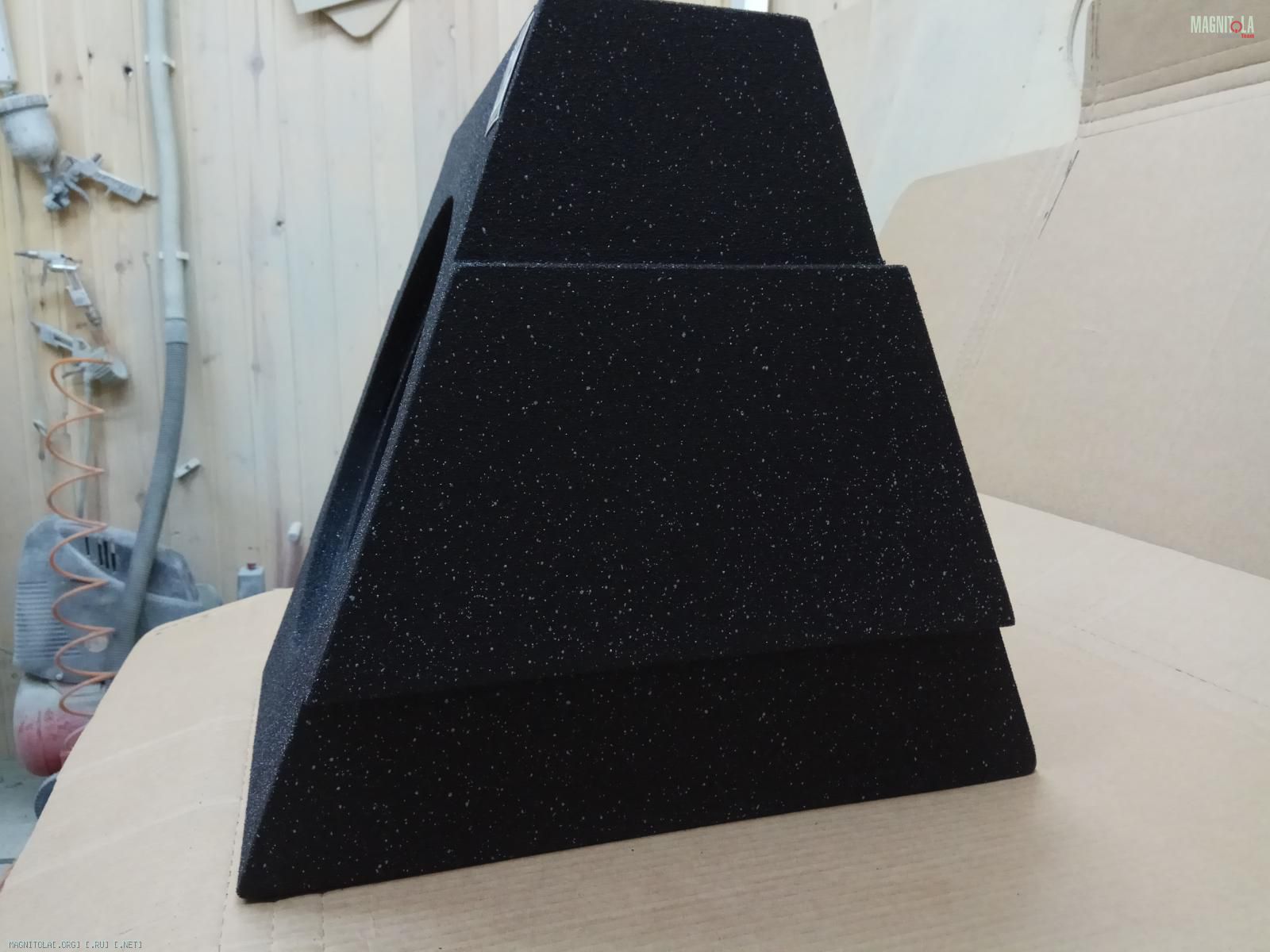

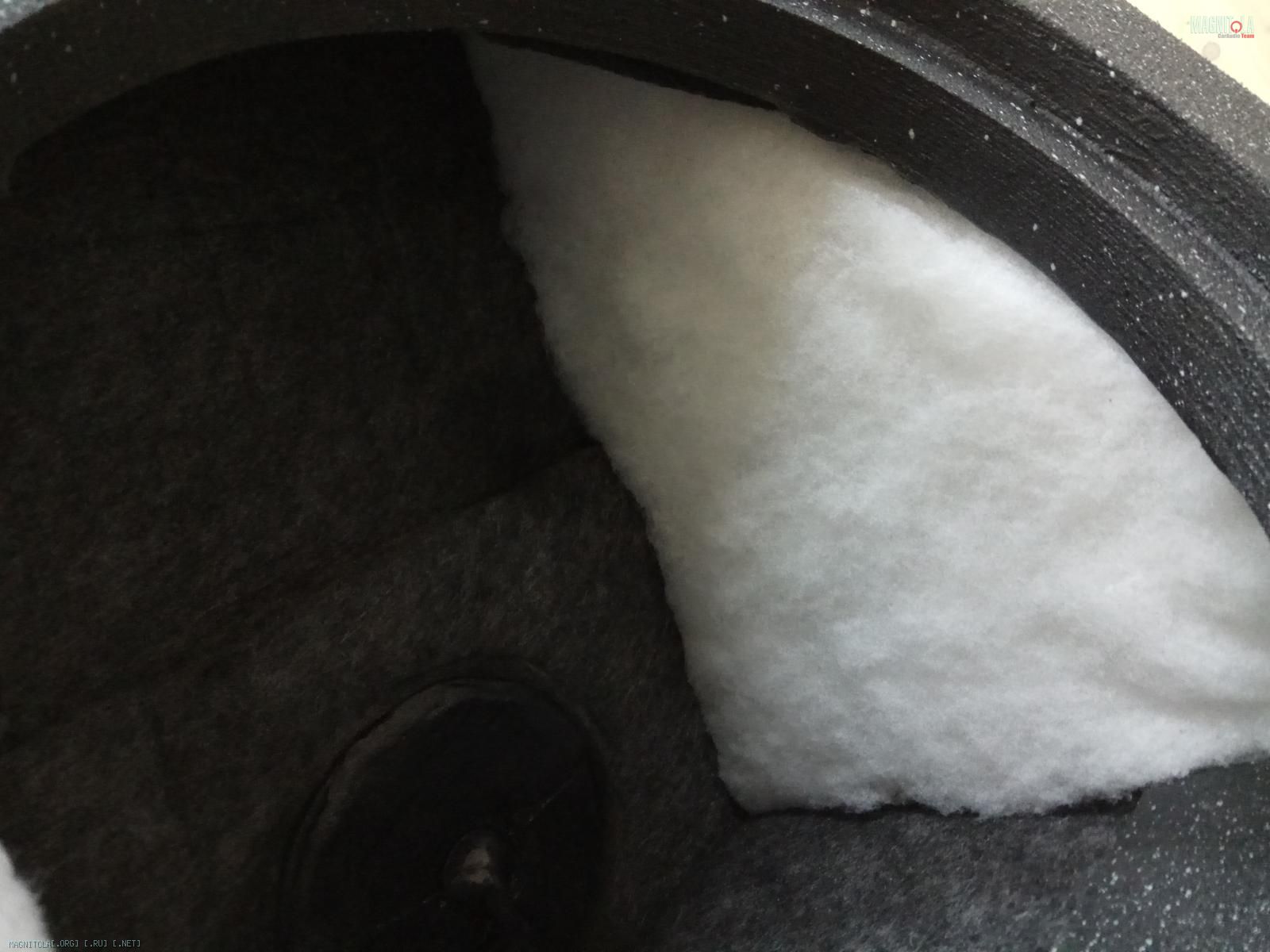

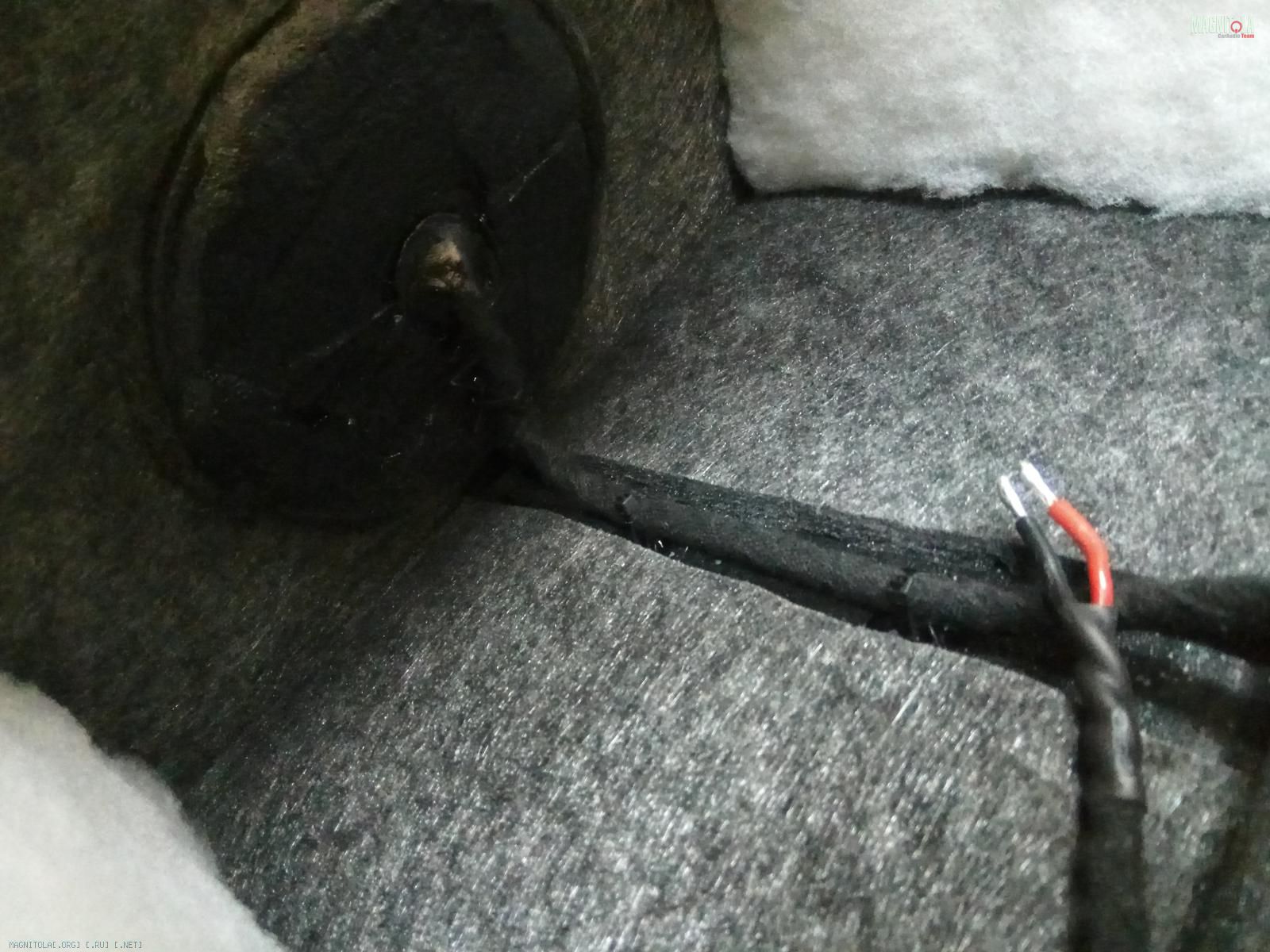

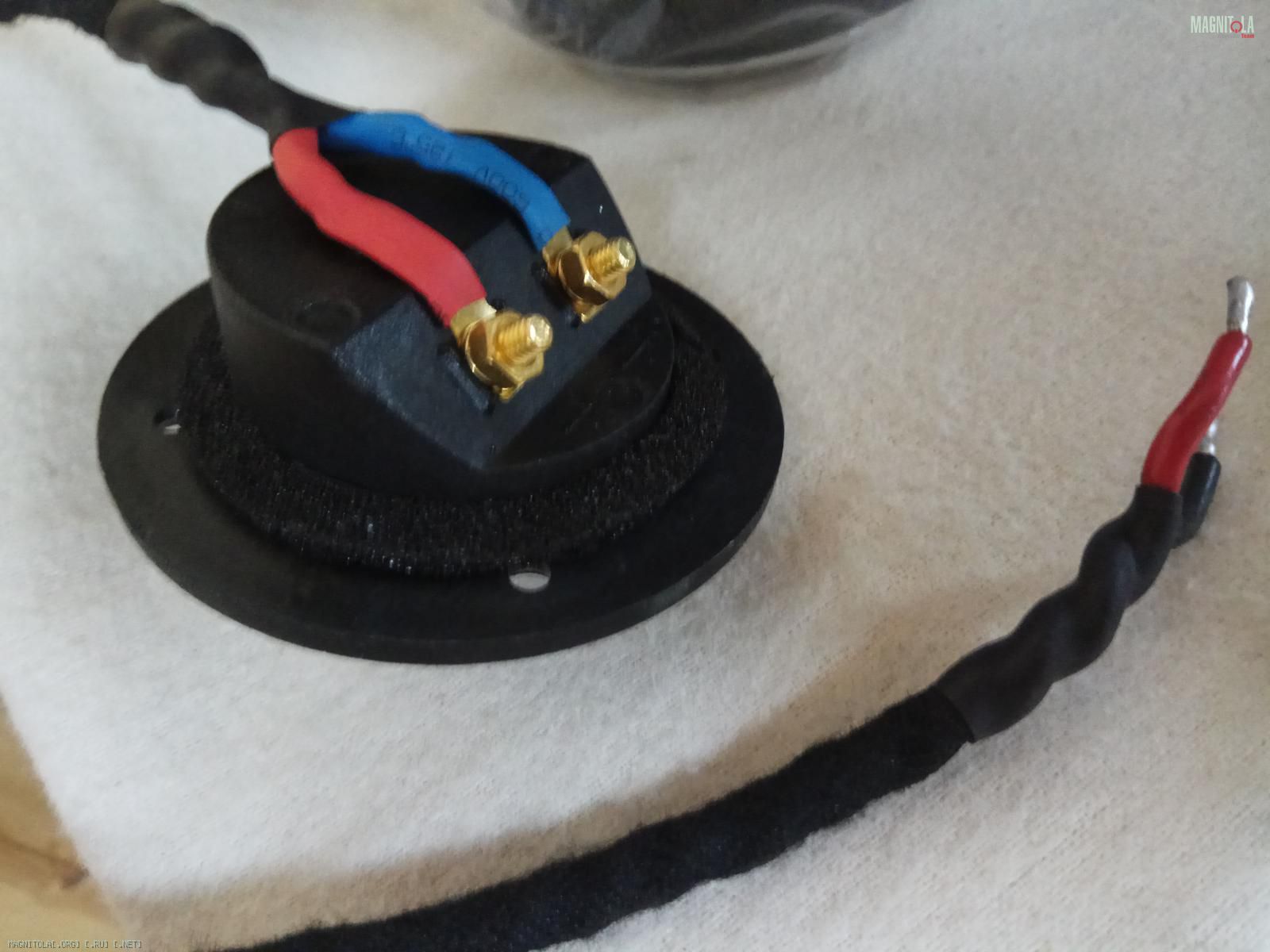

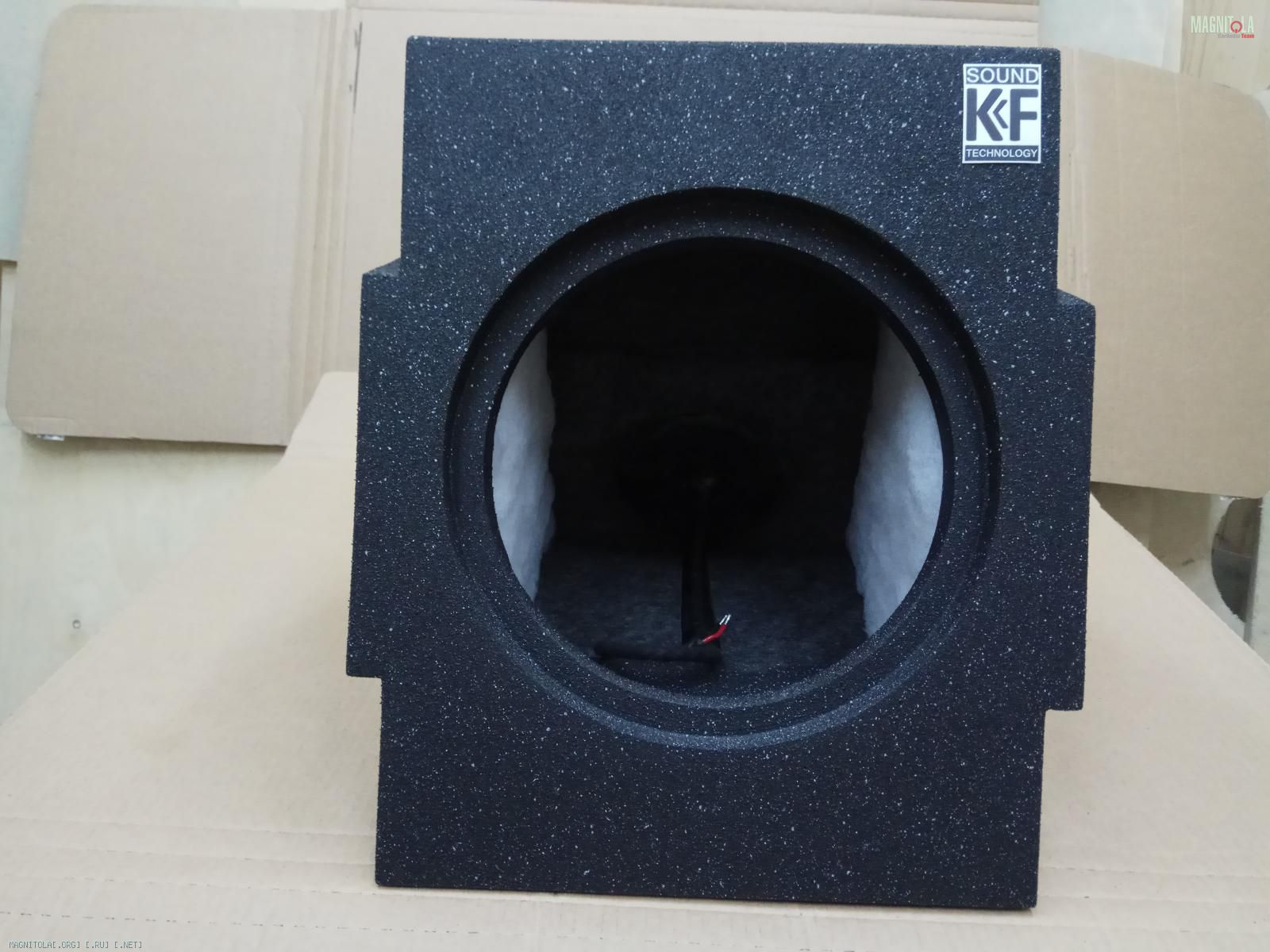

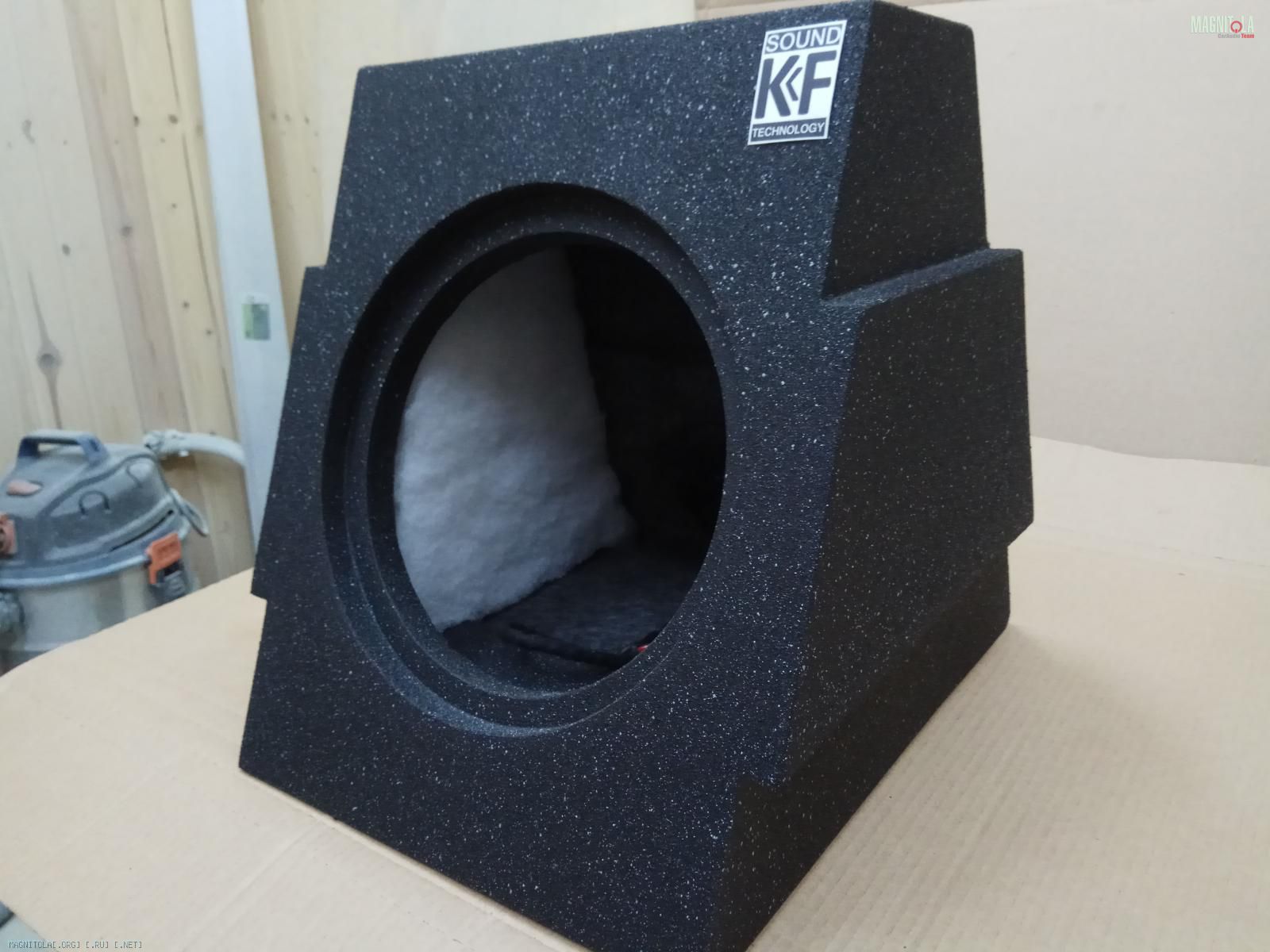

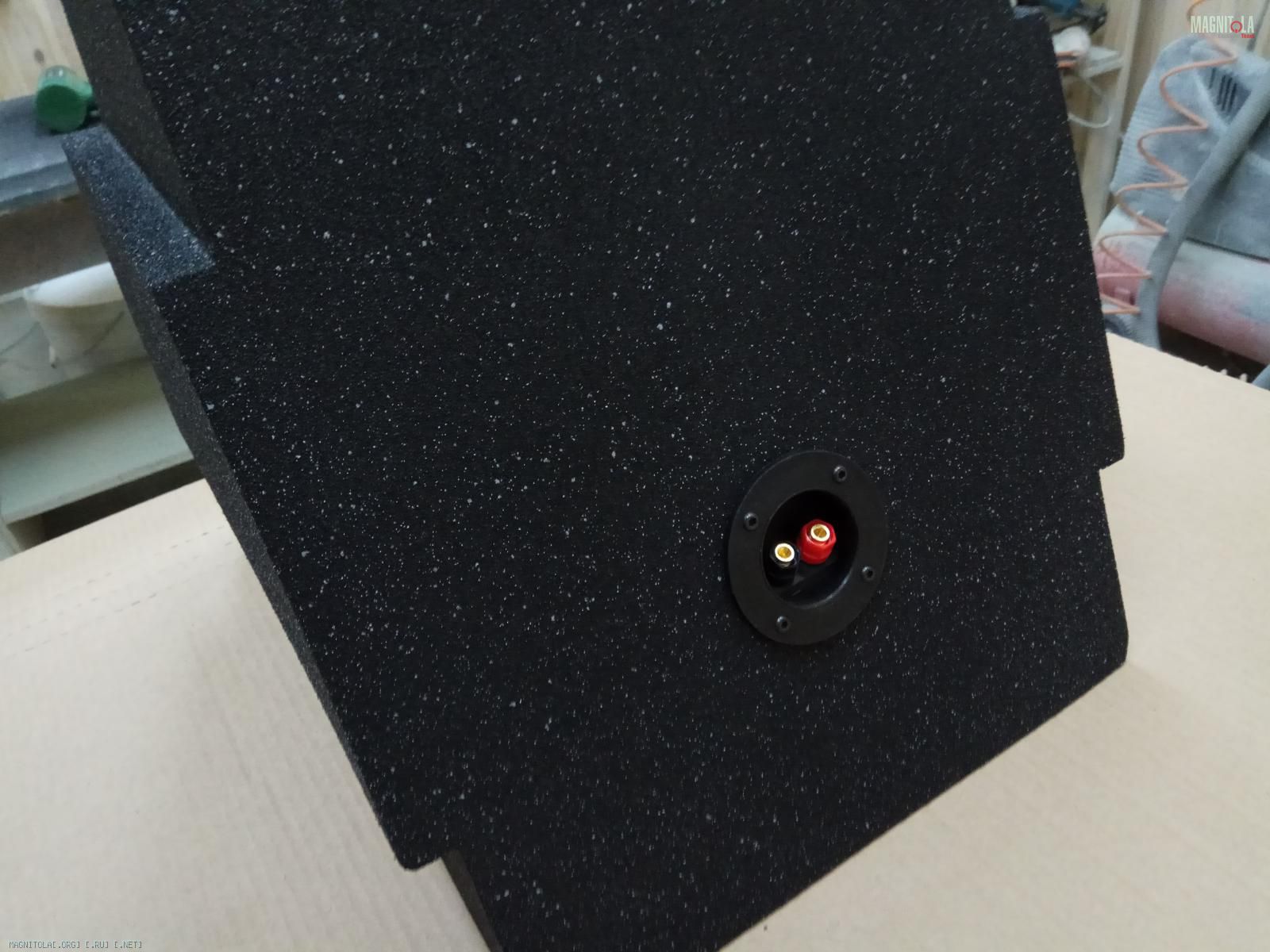

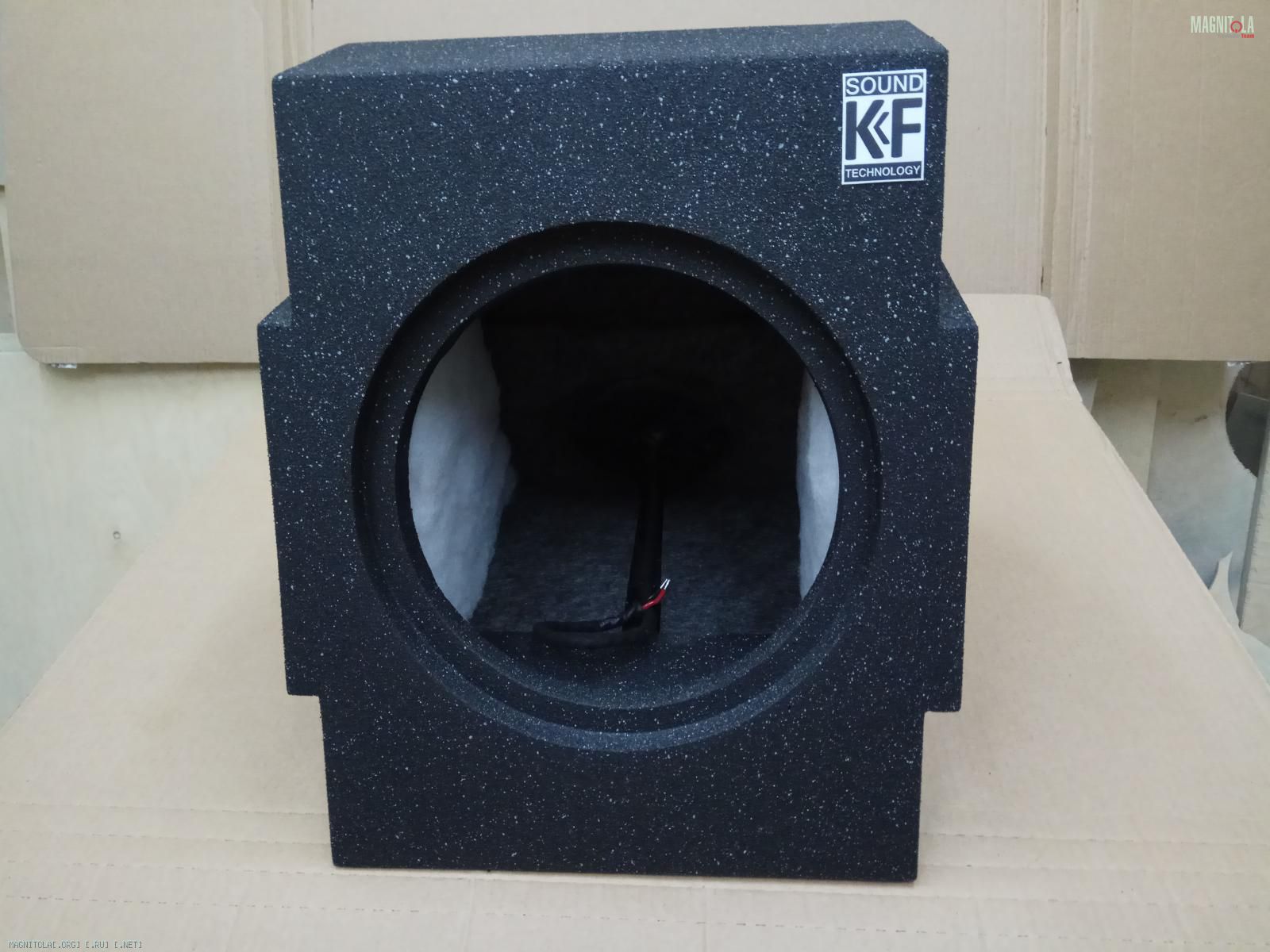

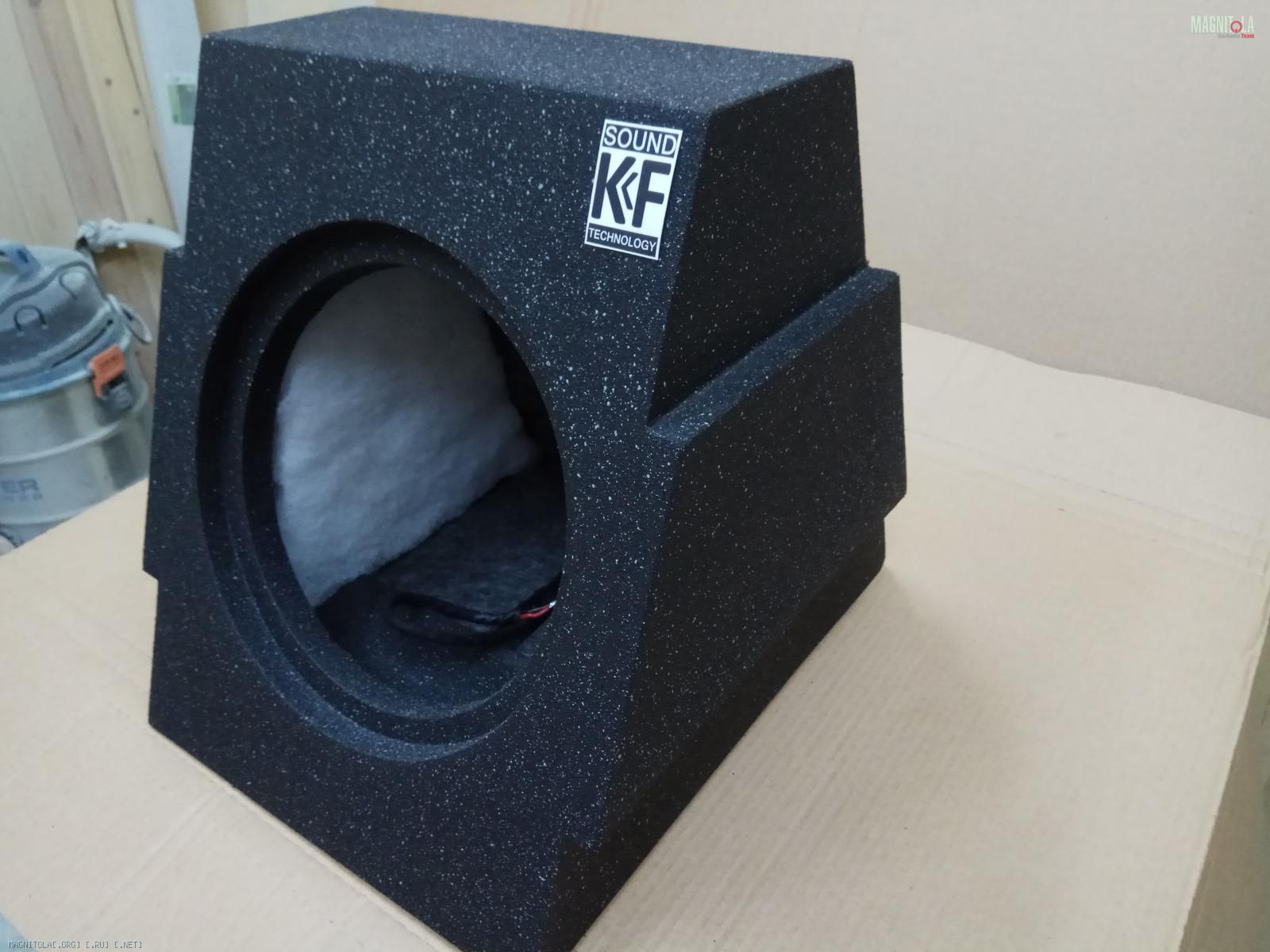

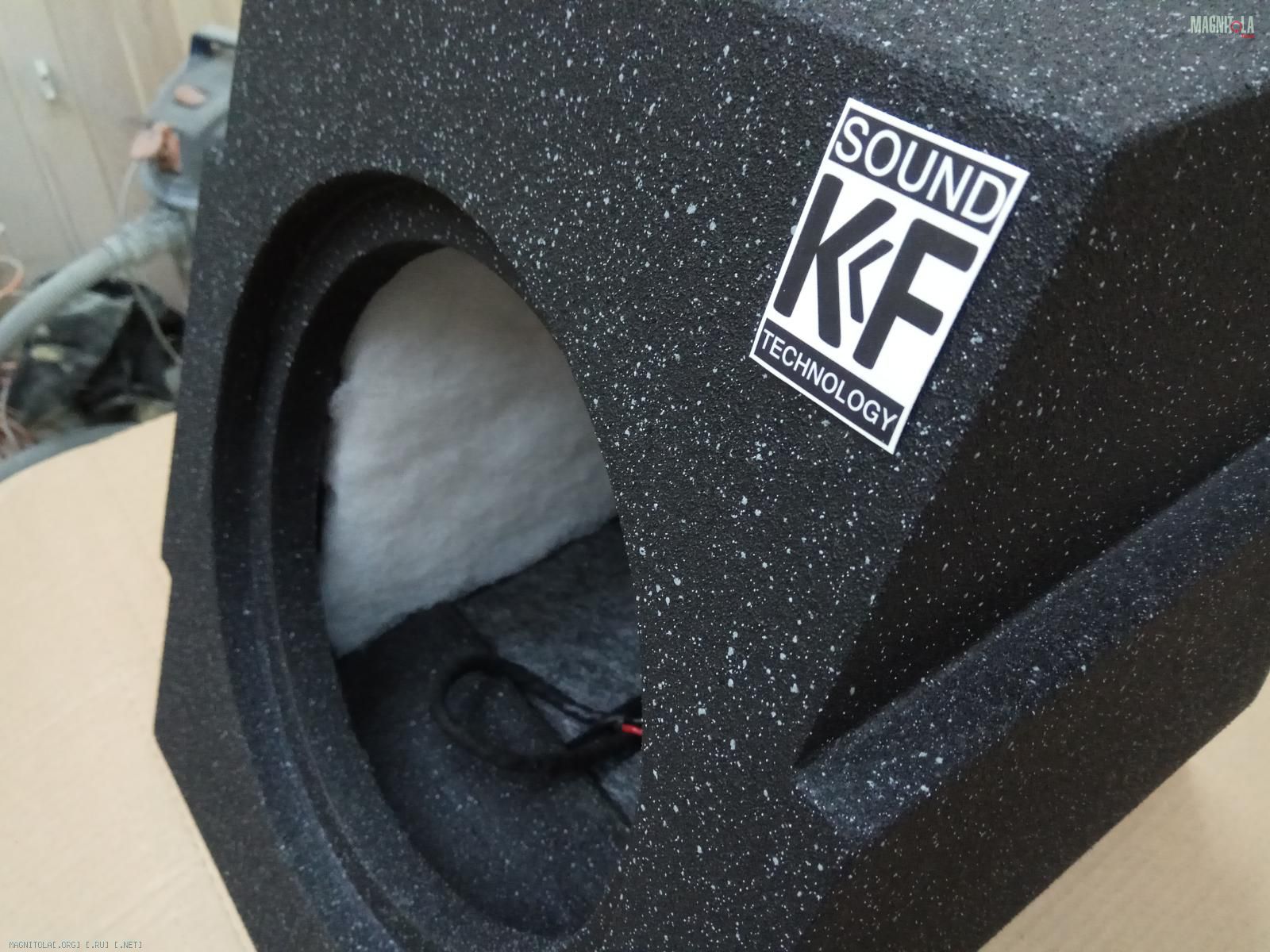

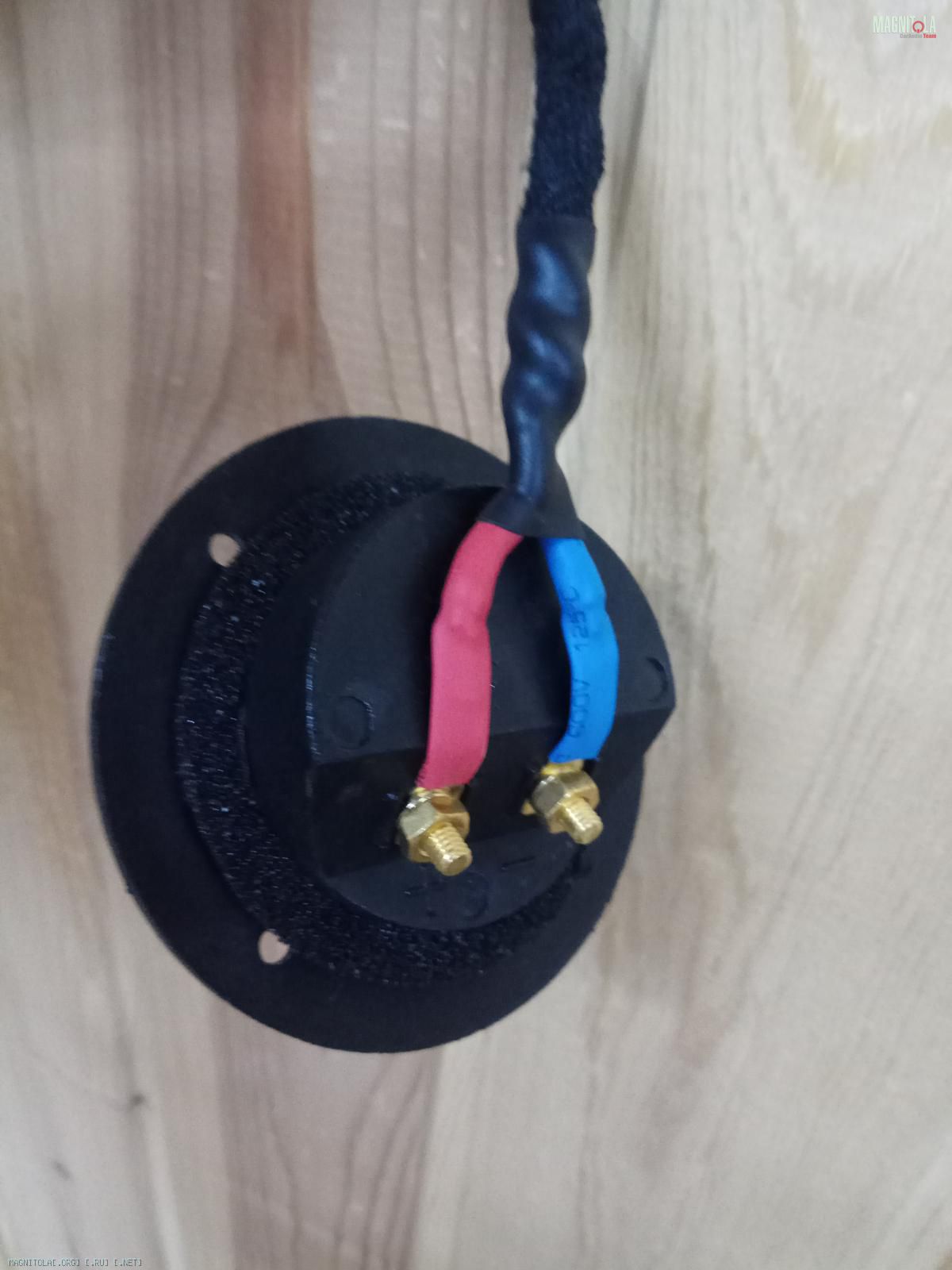

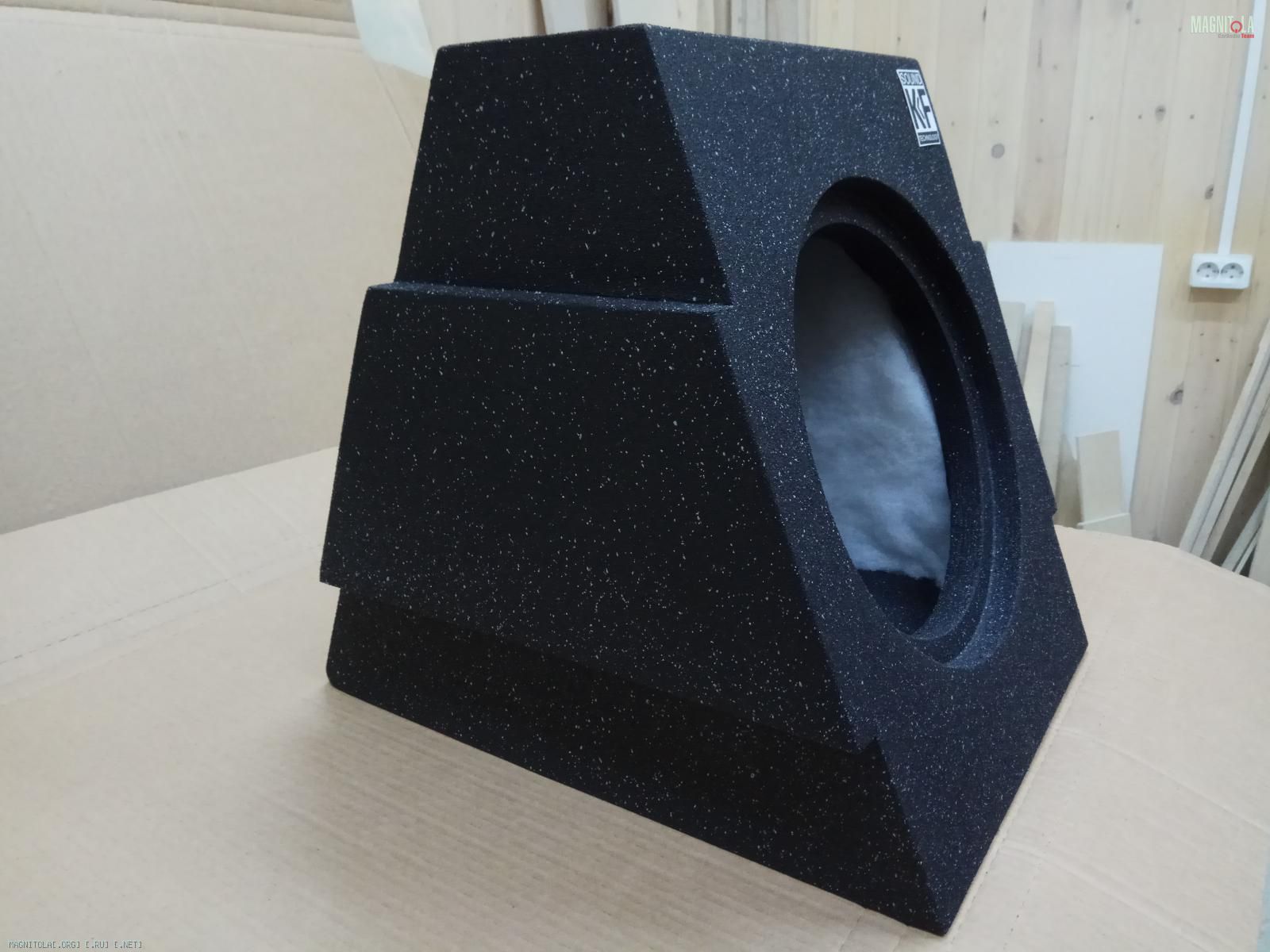

Корпус ЗЯ для Challenger Opus SD-250BX, стенки 19+22мм, терминал в усиленном варианте, саморезы под торкс, акустическое демпфирование, покраска.





Вложение 1245842Вложение 1245844Вложение 1245846Вложение 1245848Вложение 1245850Вложение 1245852Вложение 1245854Вложение 1245856Вложение 1245858Вложение 1245860Вложение 1245862Вложение 1245864Вложение 1245866Вложение 1245868Вложение 1245870Вложение 1245872Вложение 1245874Вложение 1245876Вложение 1245878Вложение 1245880Вложение 1245882Вложение 1245884Вложение 1245886Вложение 1245888Вложение 1245890Вложение 1245892Вложение 1245894Вложение 1245896Вложение 1245898Вложение 1245900Вложение 1245902

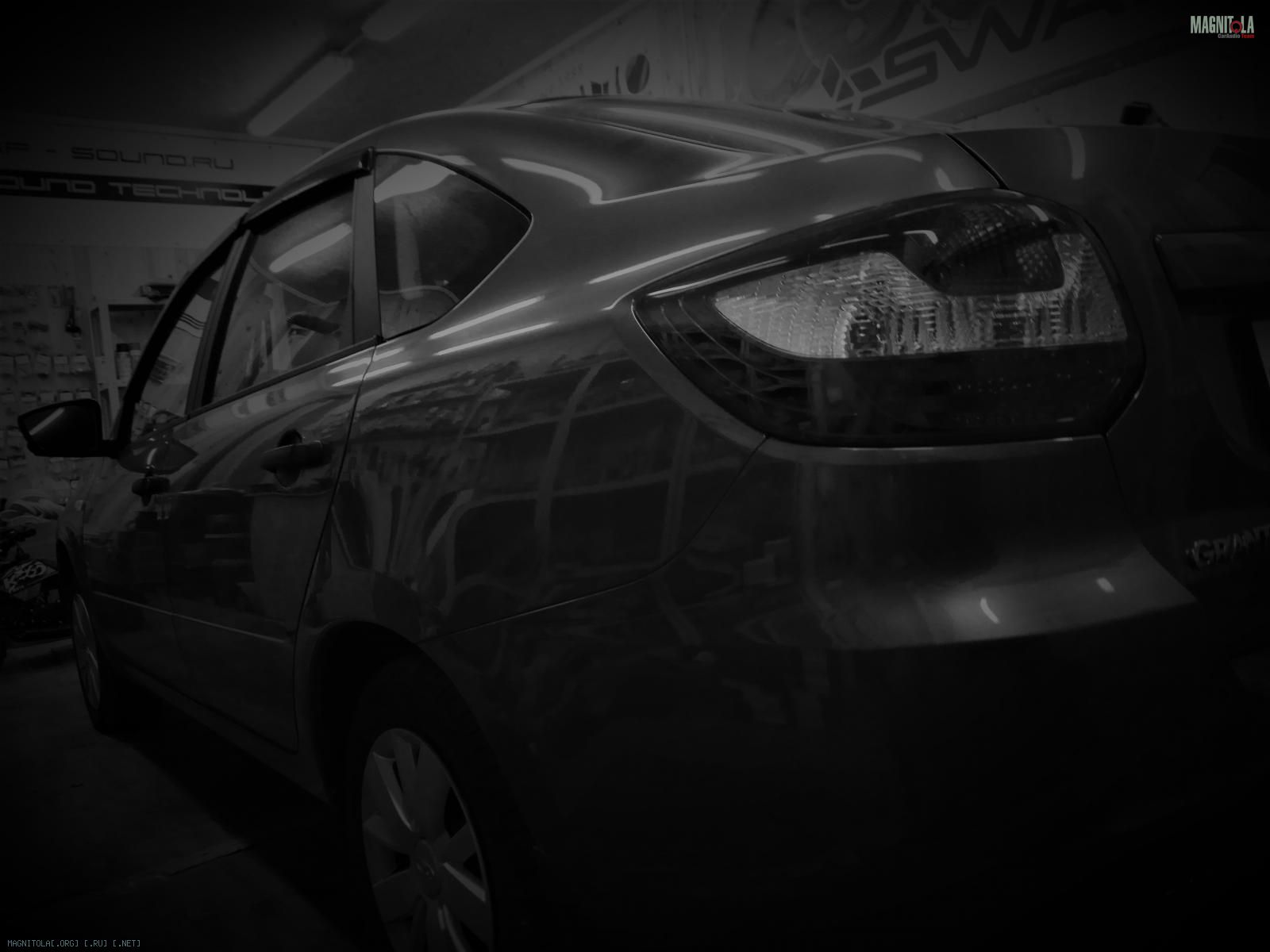

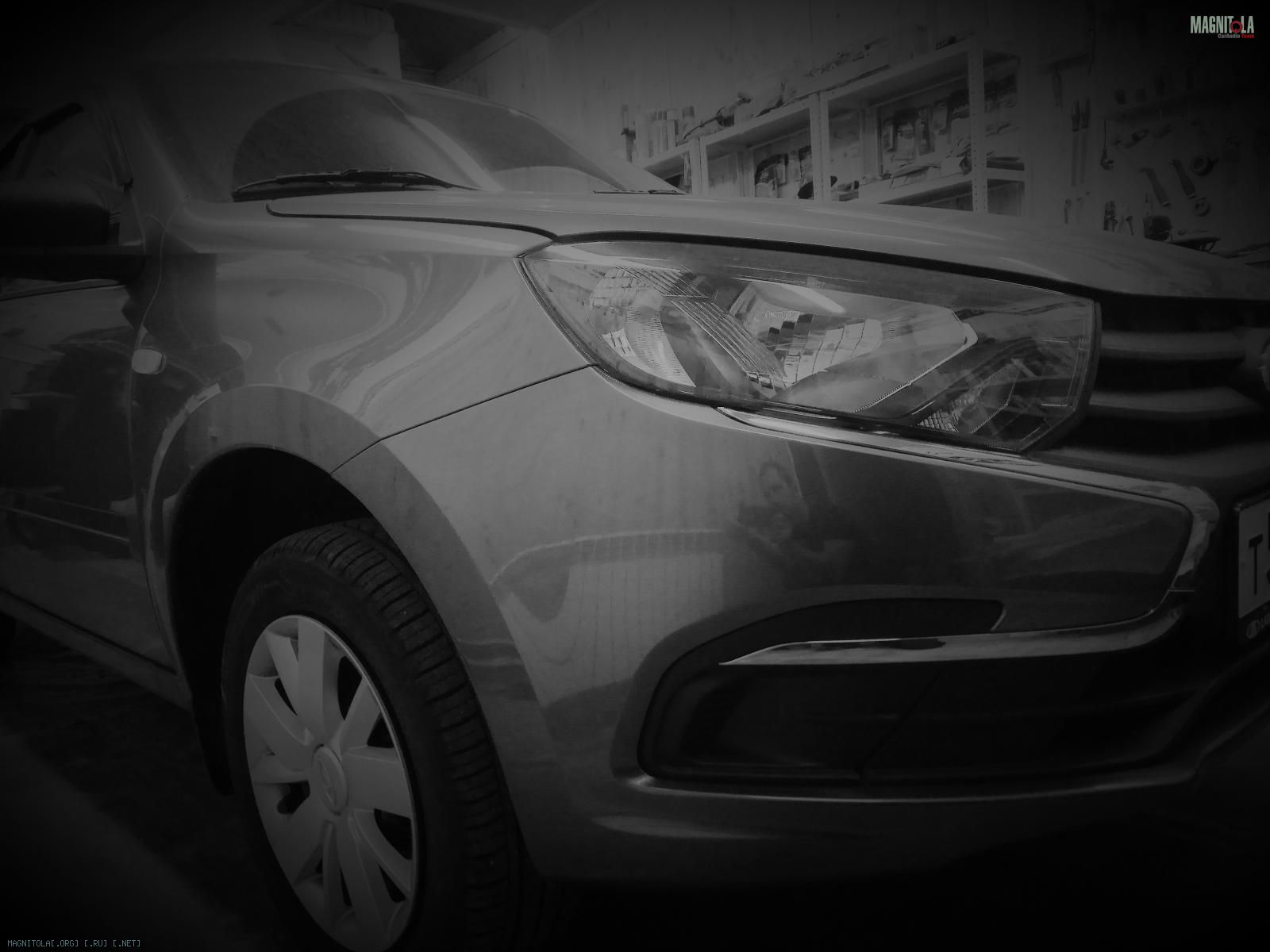

В KF-Sound Technology приехала Лада Гранта 2018

Вложение 1246044Вложение 1246046Вложение 1246048Вложение 1246050

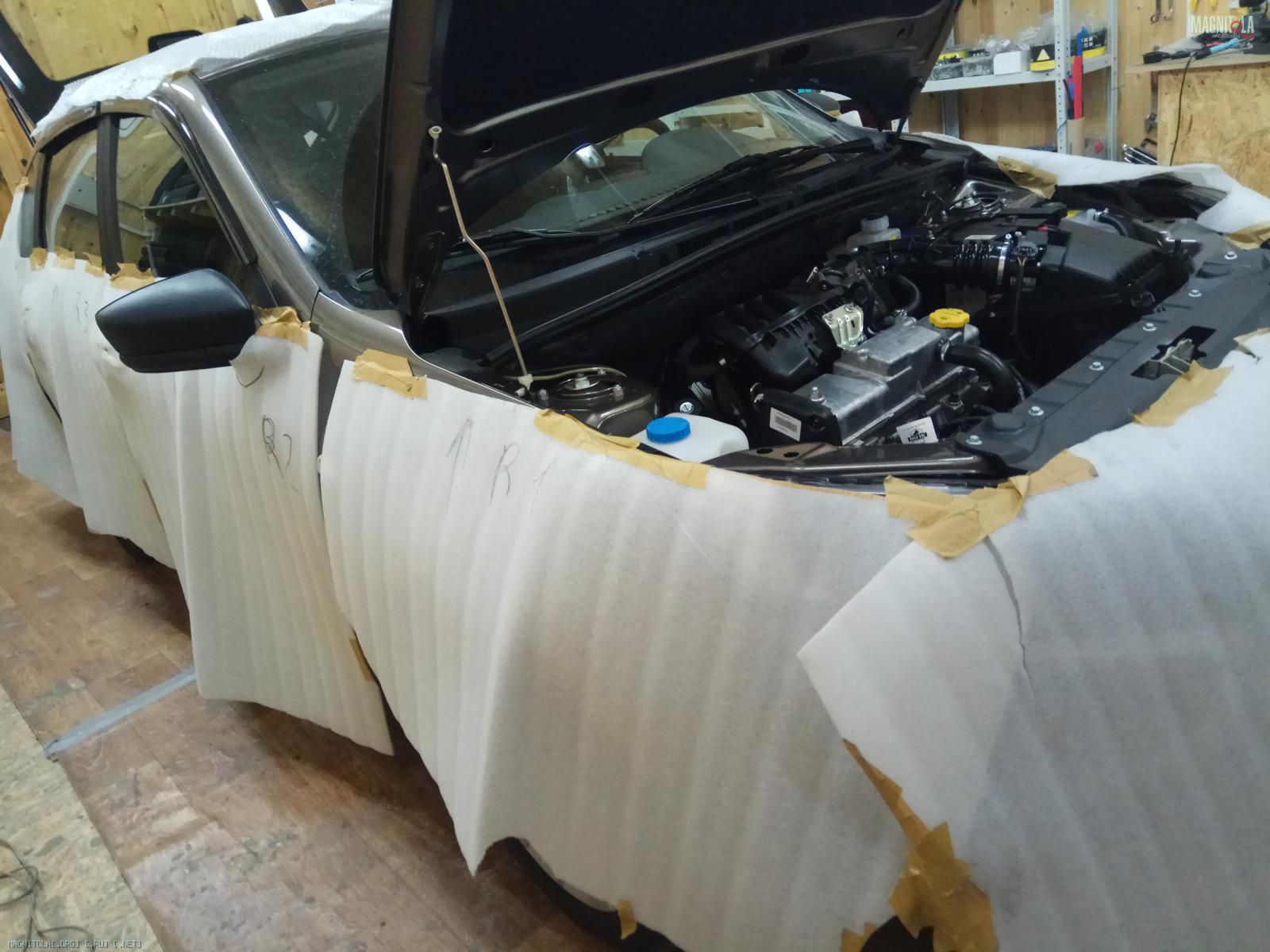

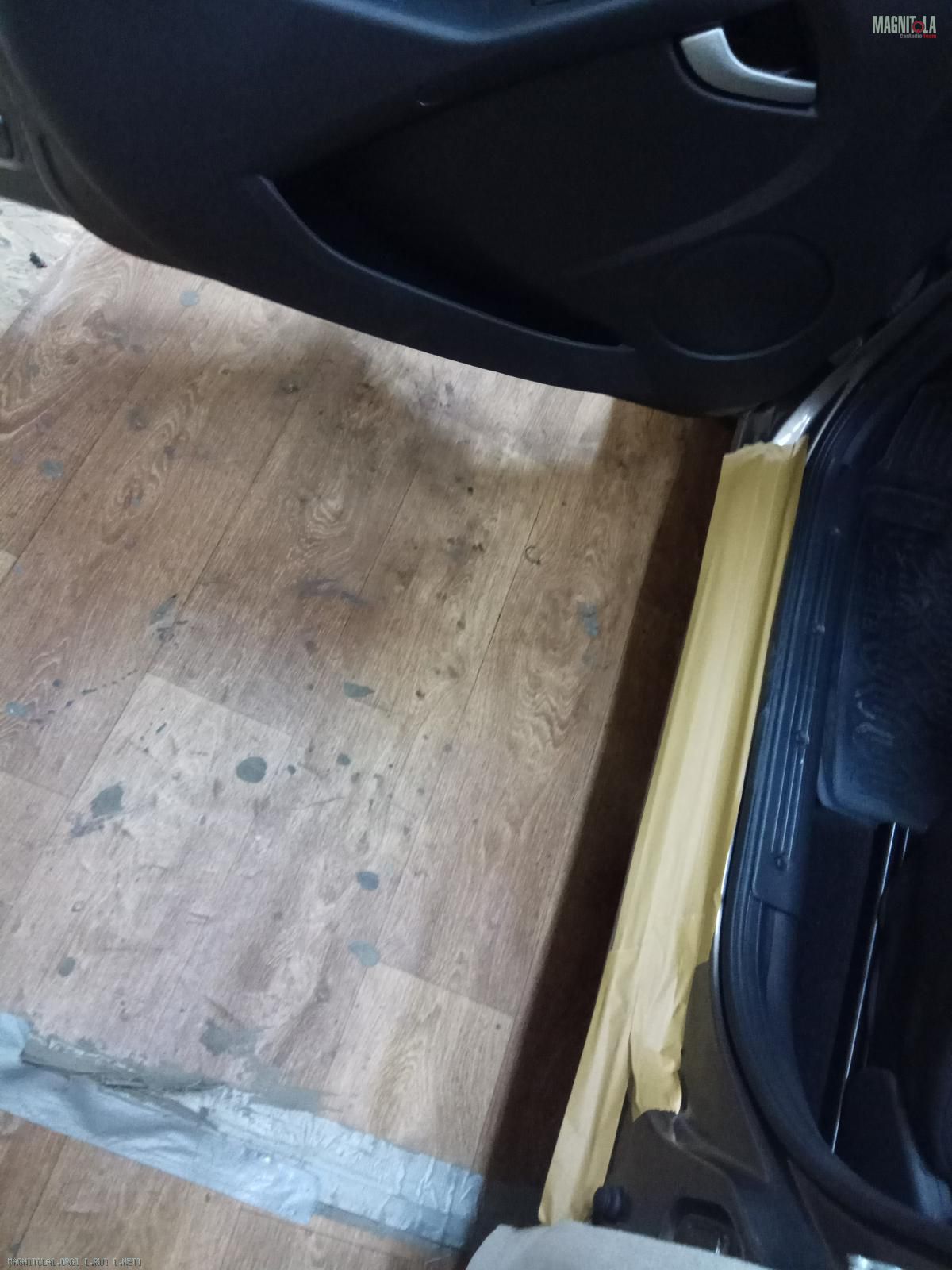

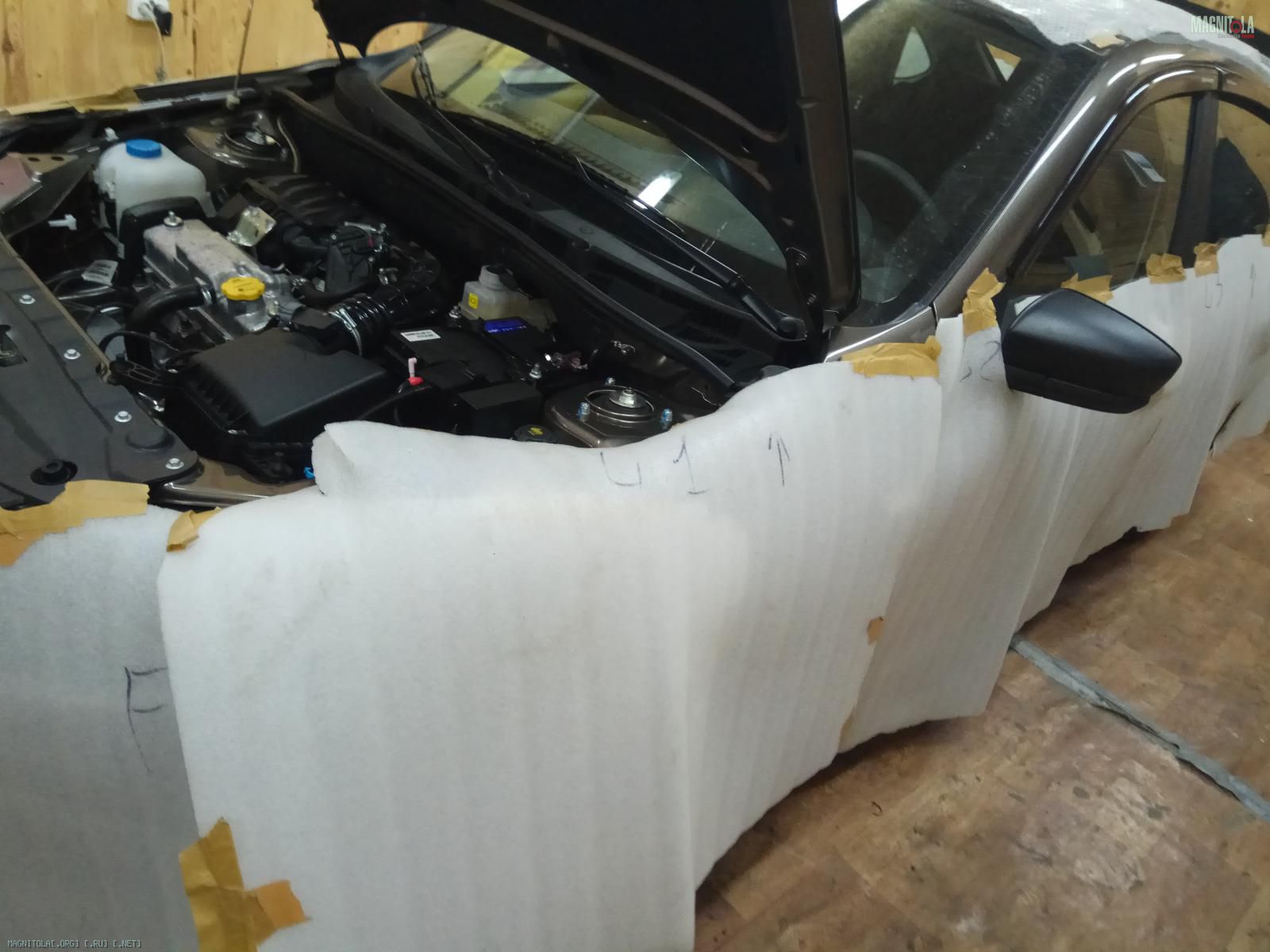

В KF-Sound Technology всегда бережное отношение к автомобилю клиента.
"Защита кузова-салона".
Вложение 1246052Вложение 1246054Вложение 1246056Вложение 1246058

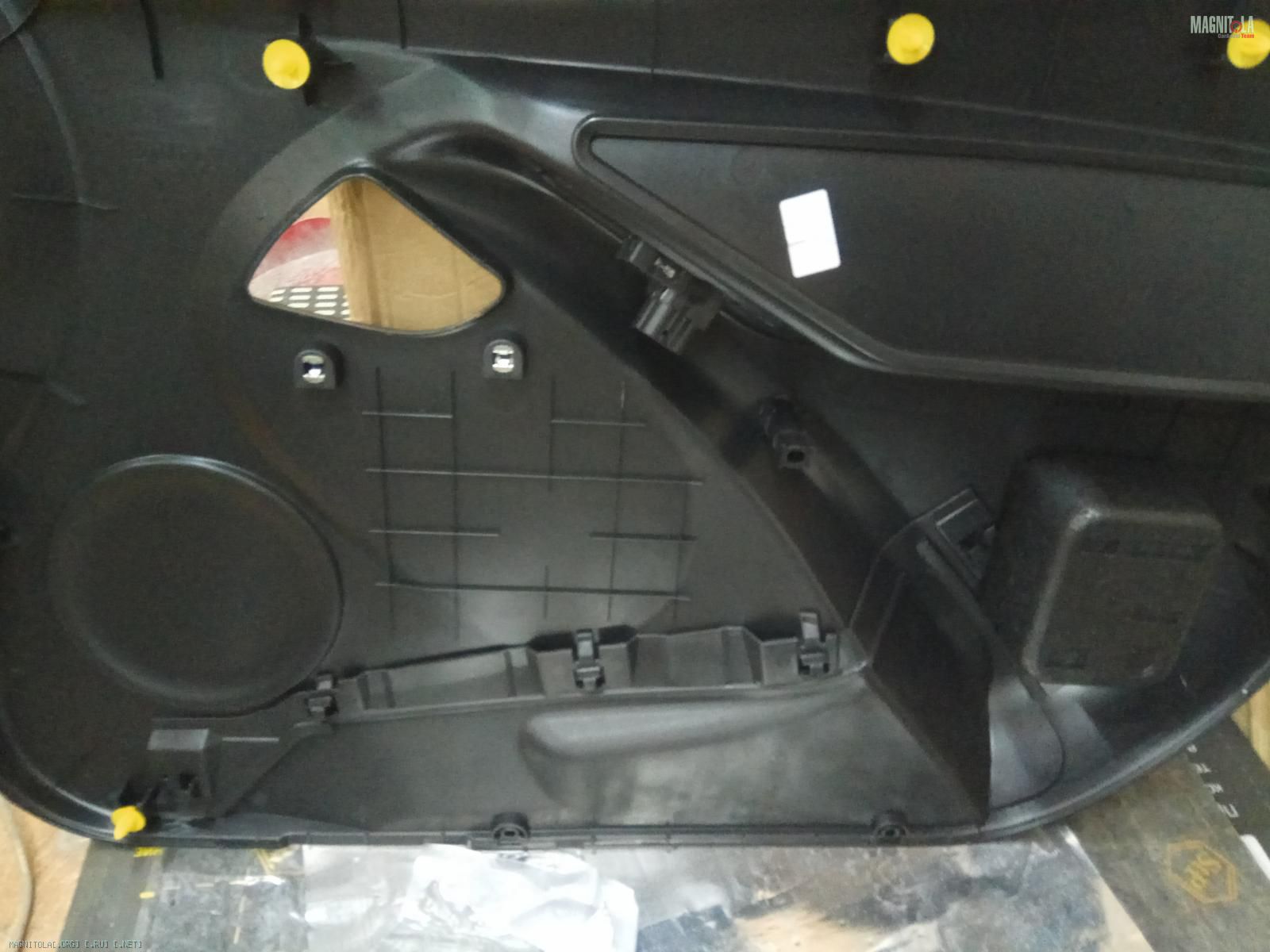

Разбираем... все идентично, как у ауди за 2,5милhttps://vk.com/images/blank.gif...
Вложение 1246060Вложение 1246062

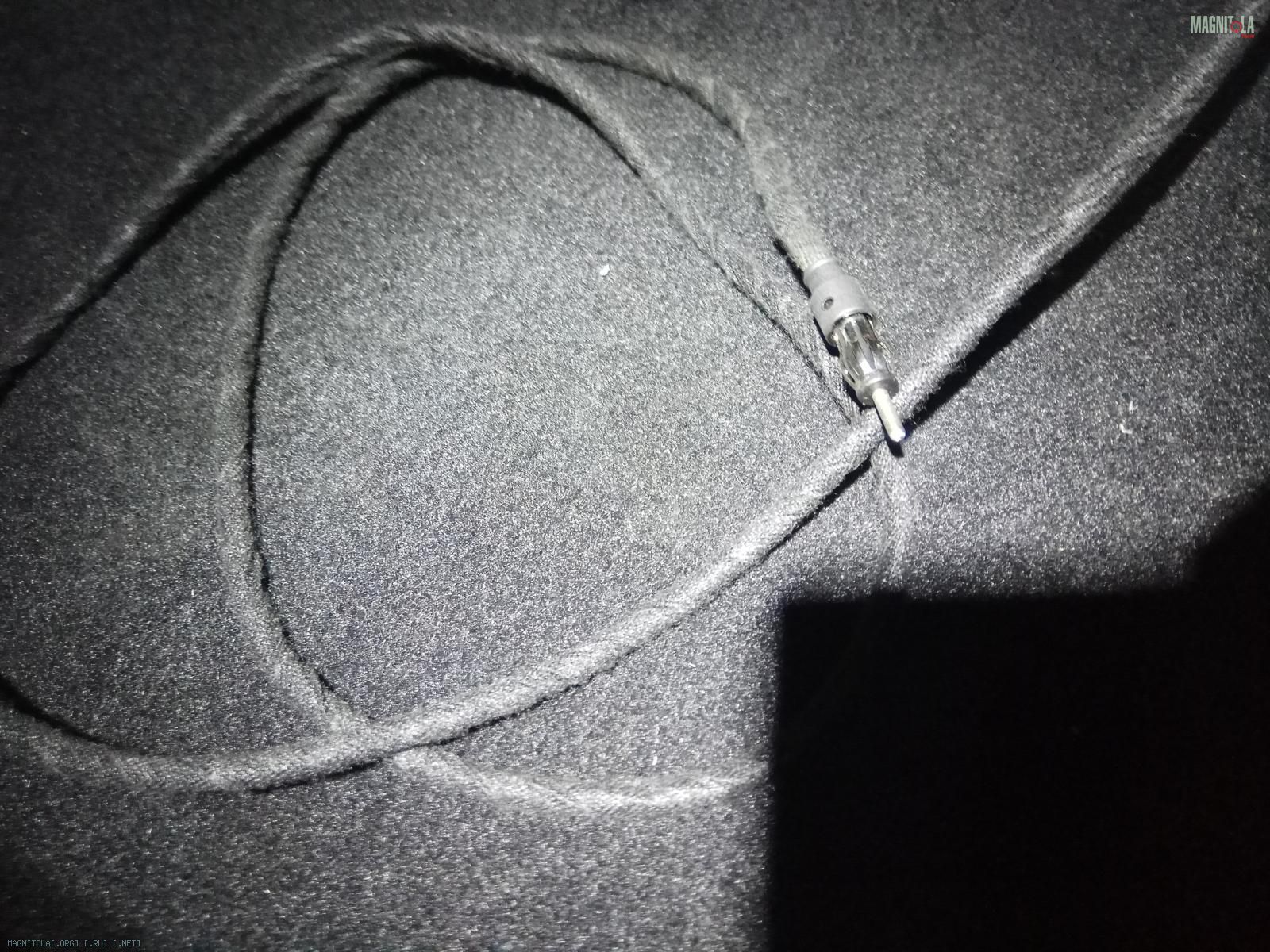

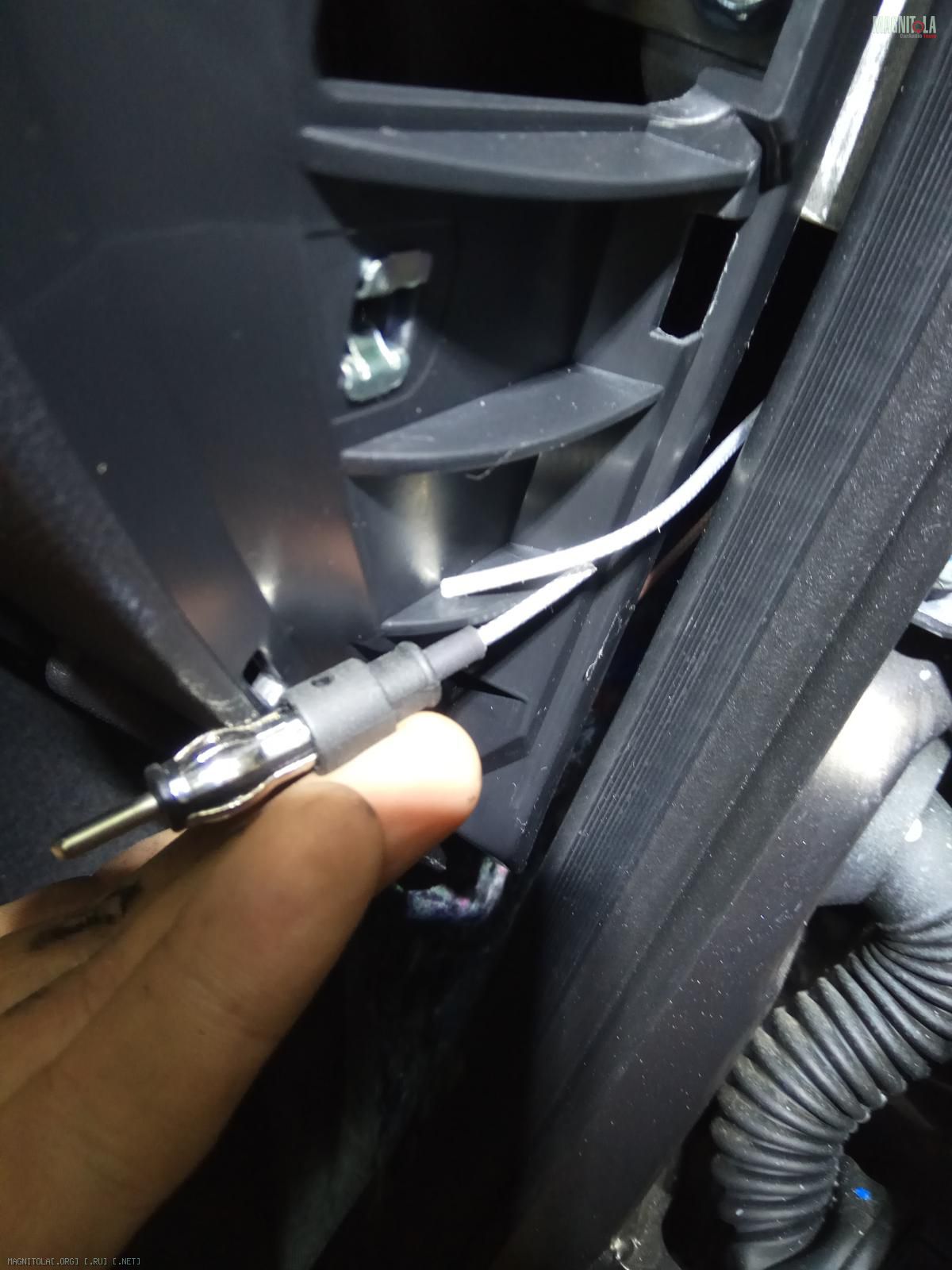

Антенный провод доходит только до кикпанели, удлиняем до ГУ.

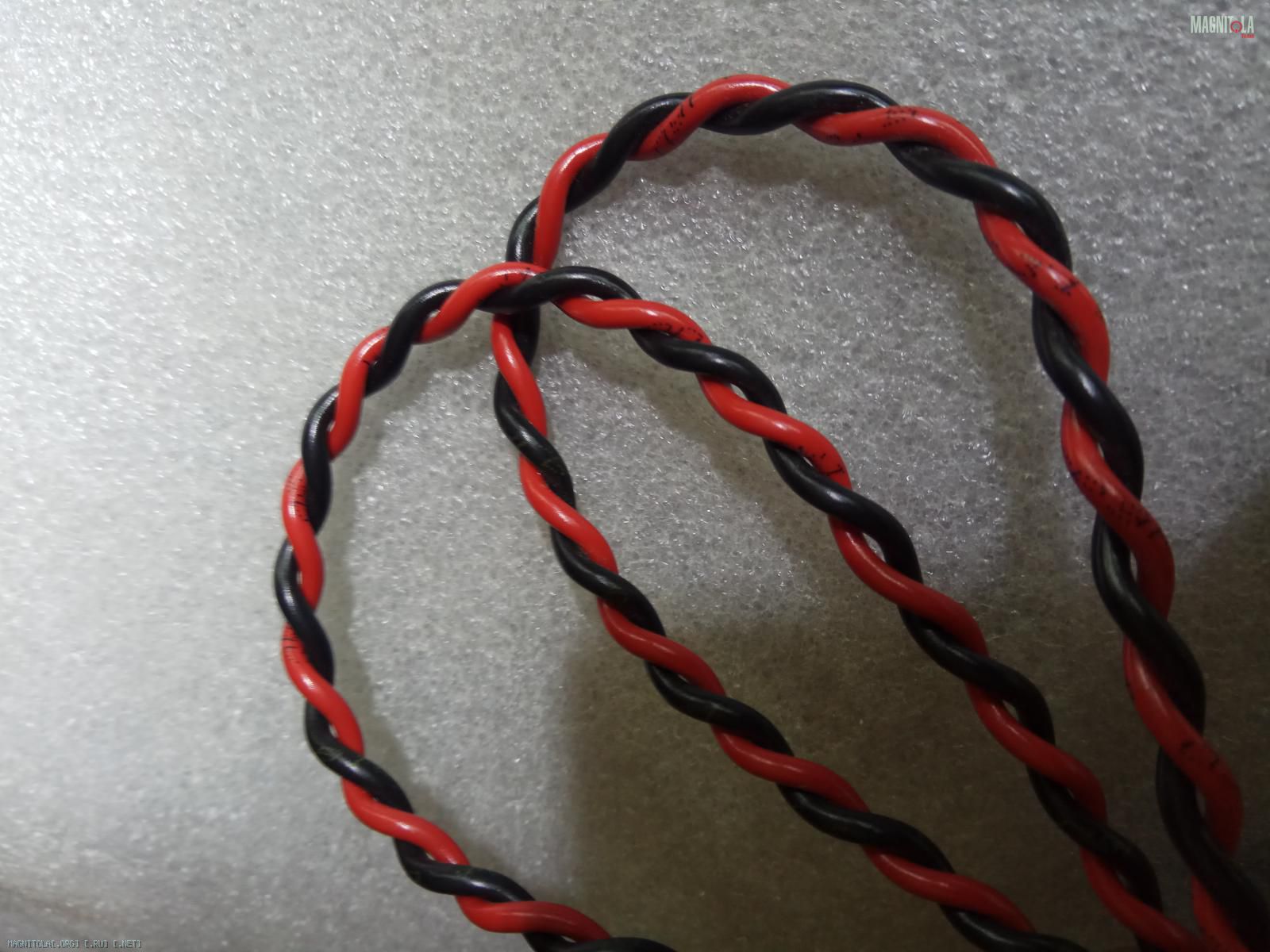

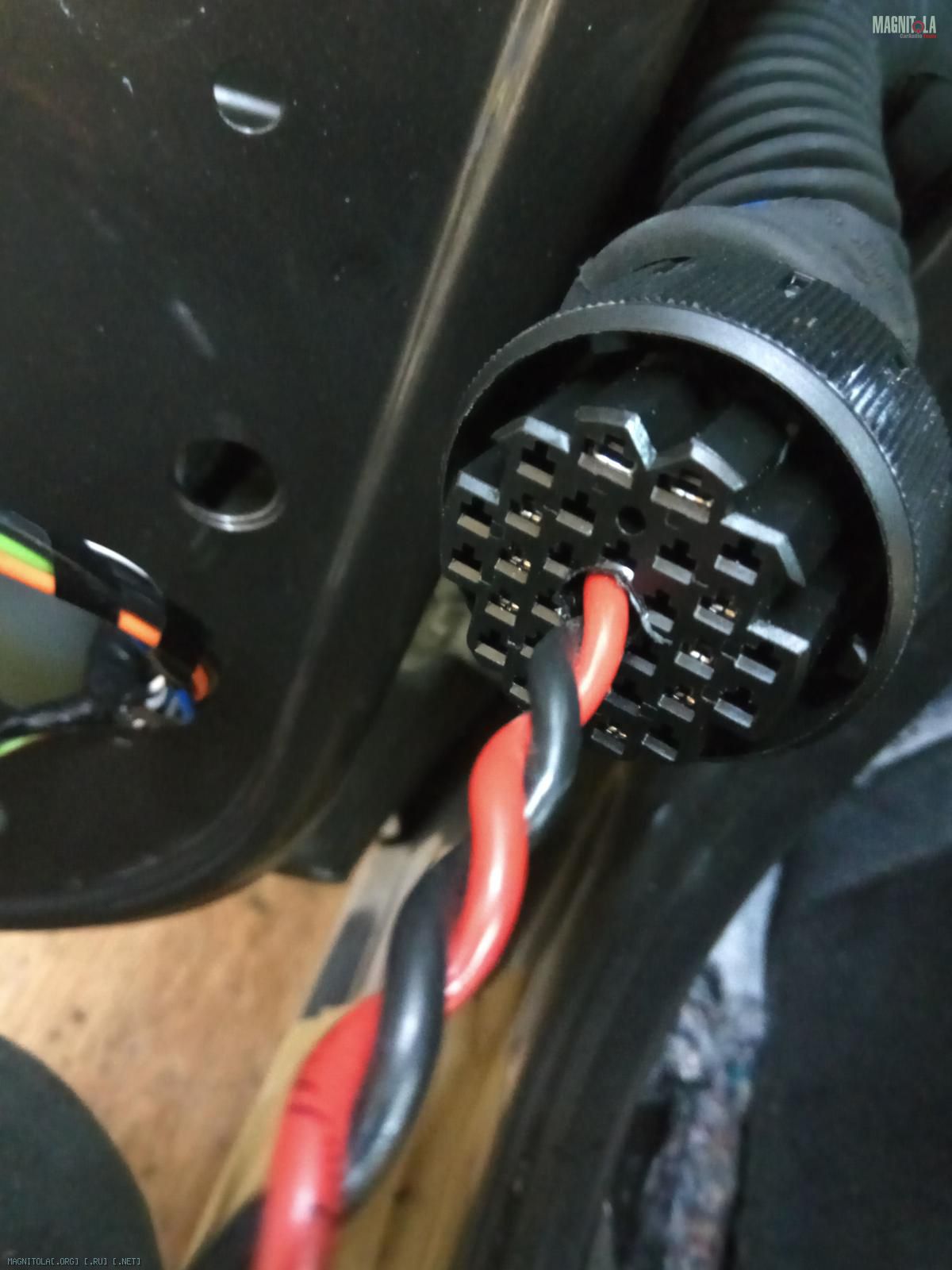

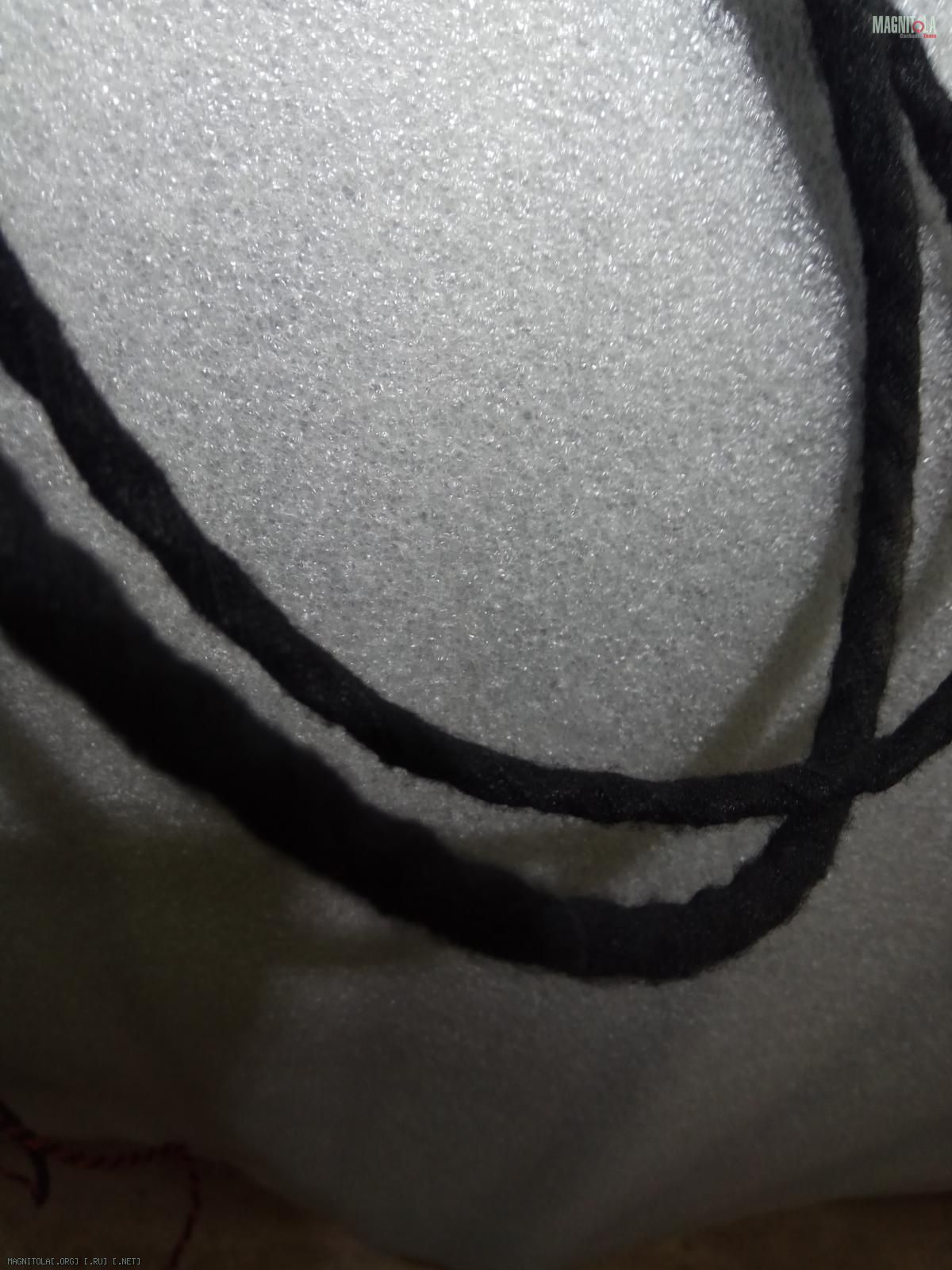

Штатная аудиоподготовка была использована установщиками сигнализации... Поэтому вяжем в косы проводку, одеваем в мягкую изоленту и заводим через разъемы в двери и к стойкам для ВЧ.
Вложение 1246064Вложение 1246066Вложение 1246068Вложение 1246070Вложение 1246072Вложение 1246074Вложение 1246076Вложение 1246078

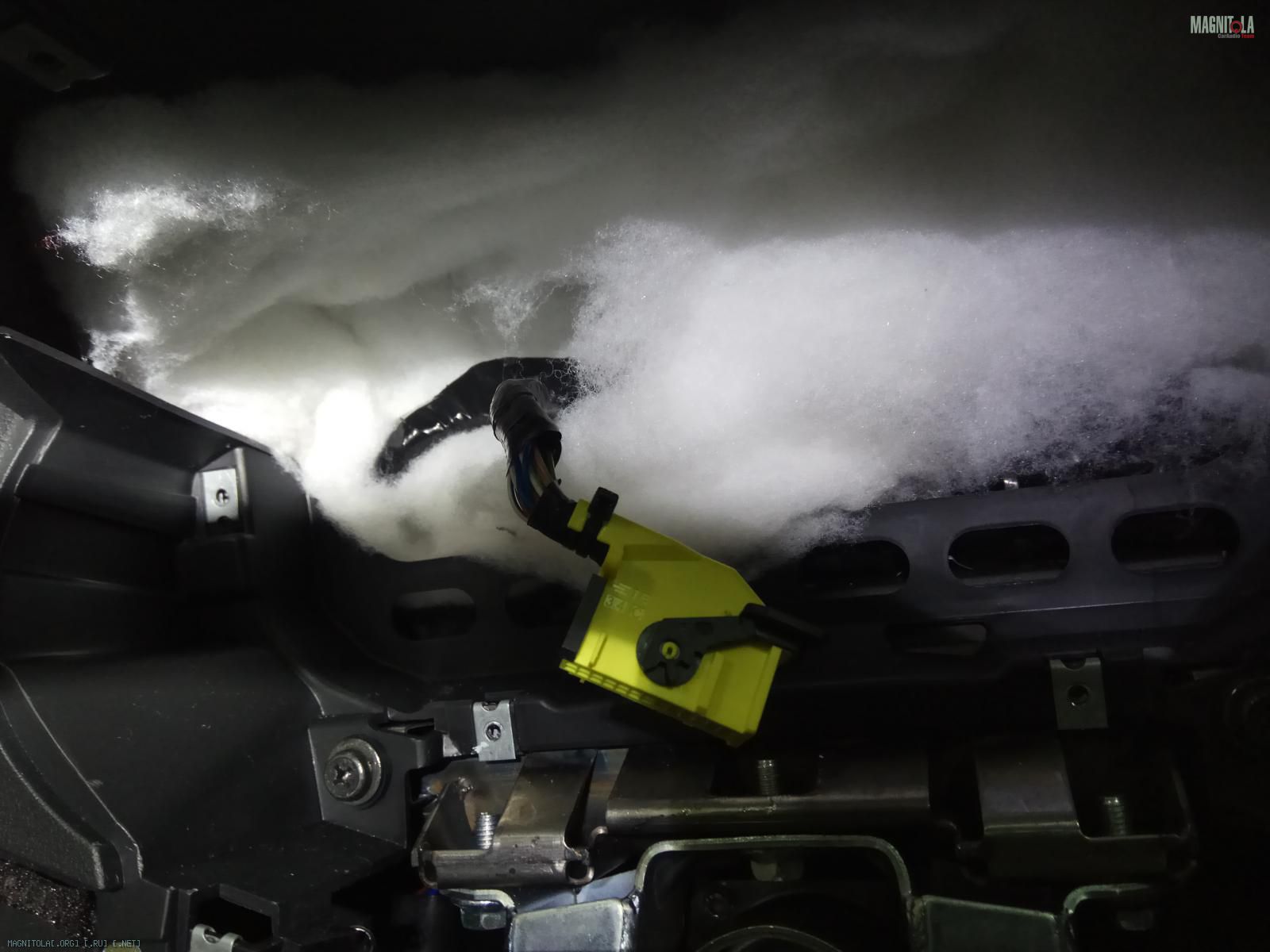

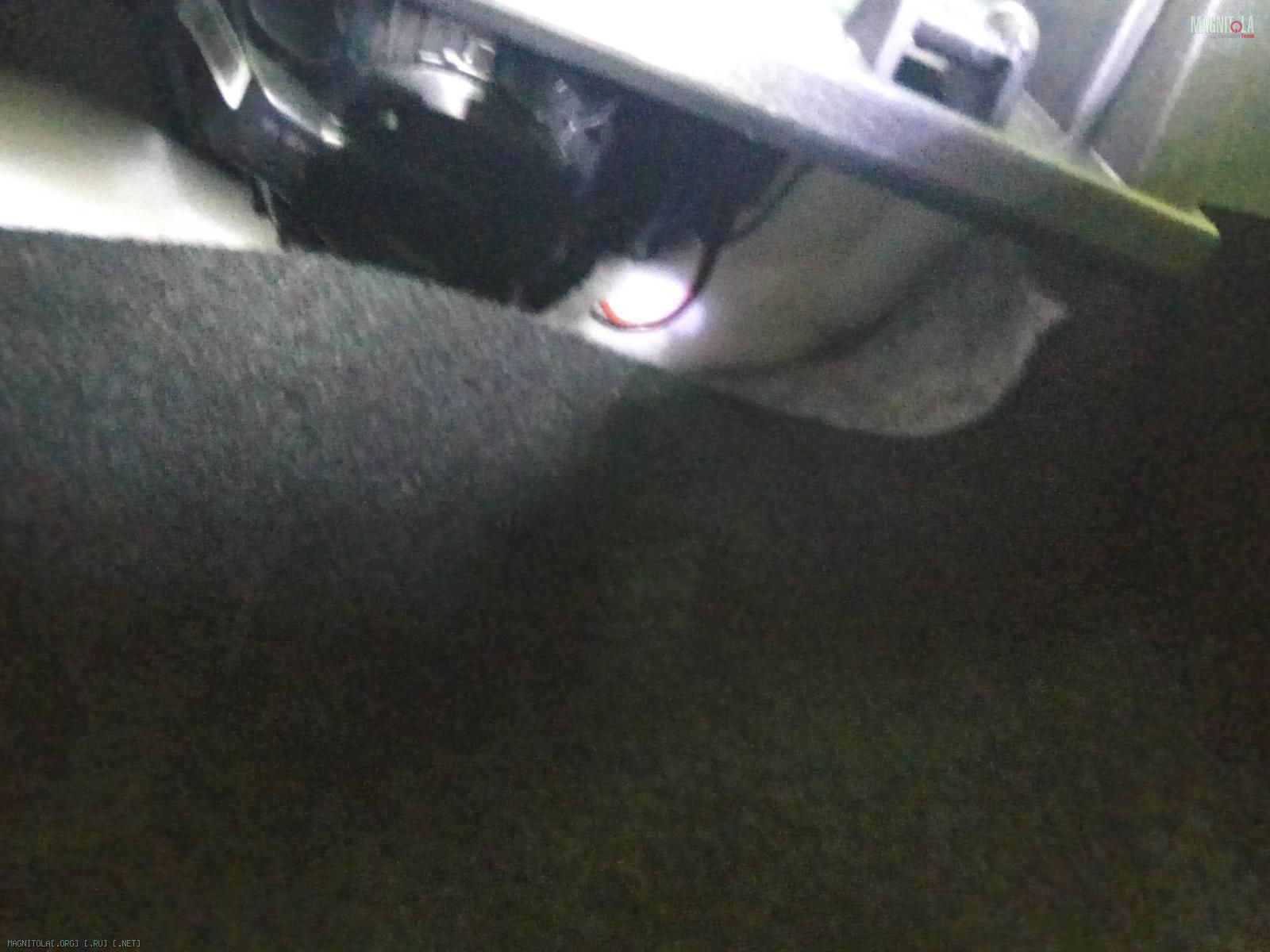

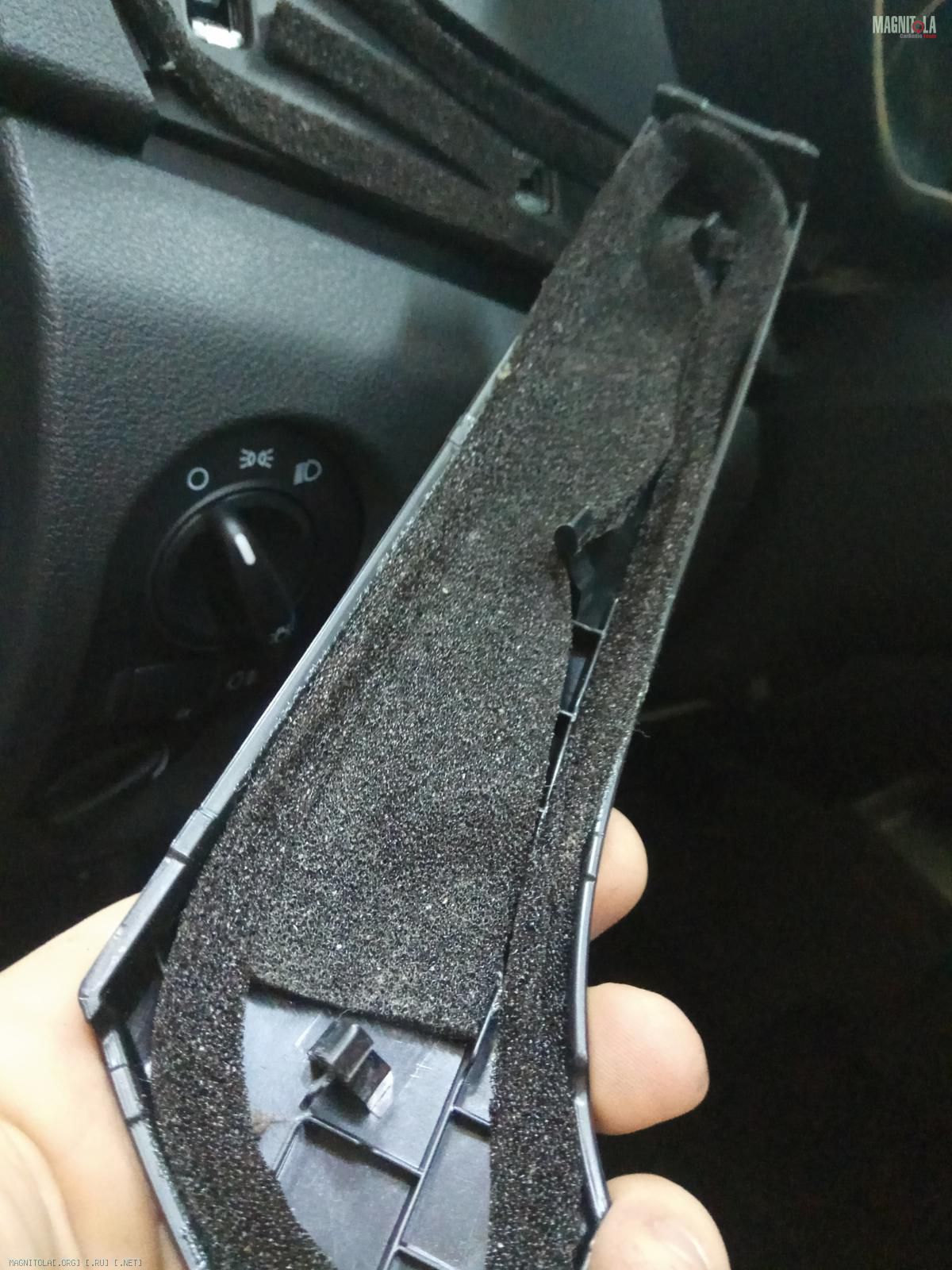

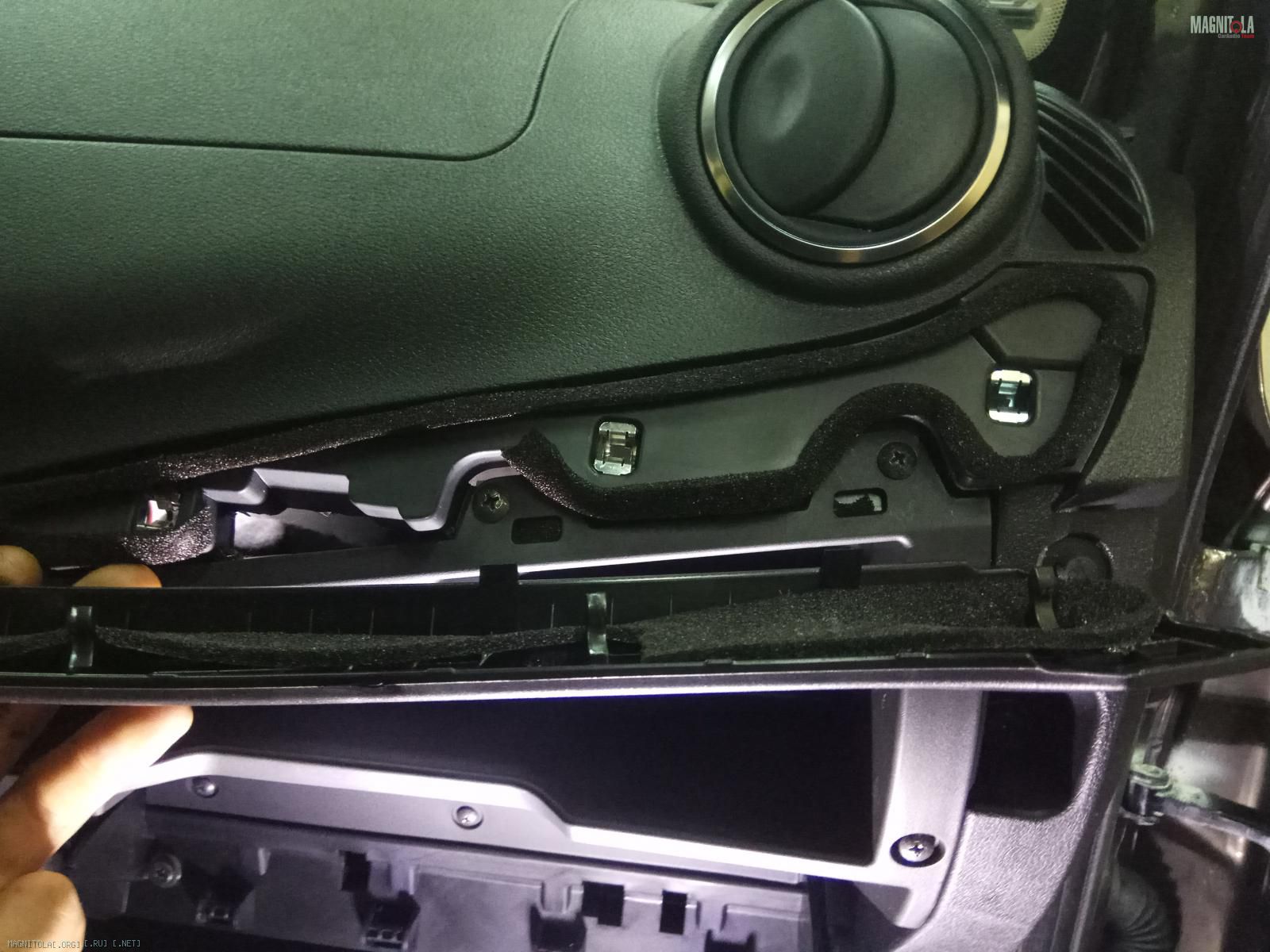

Попутно делаем шумоизоляцию торпеды и устраняем скрипы деталей пластика.
Вложение 1246080Вложение 1246082Вложение 1246084Вложение 1246086Вложение 1246088Вложение 1246090Вложение 1246092Вложение 1246094

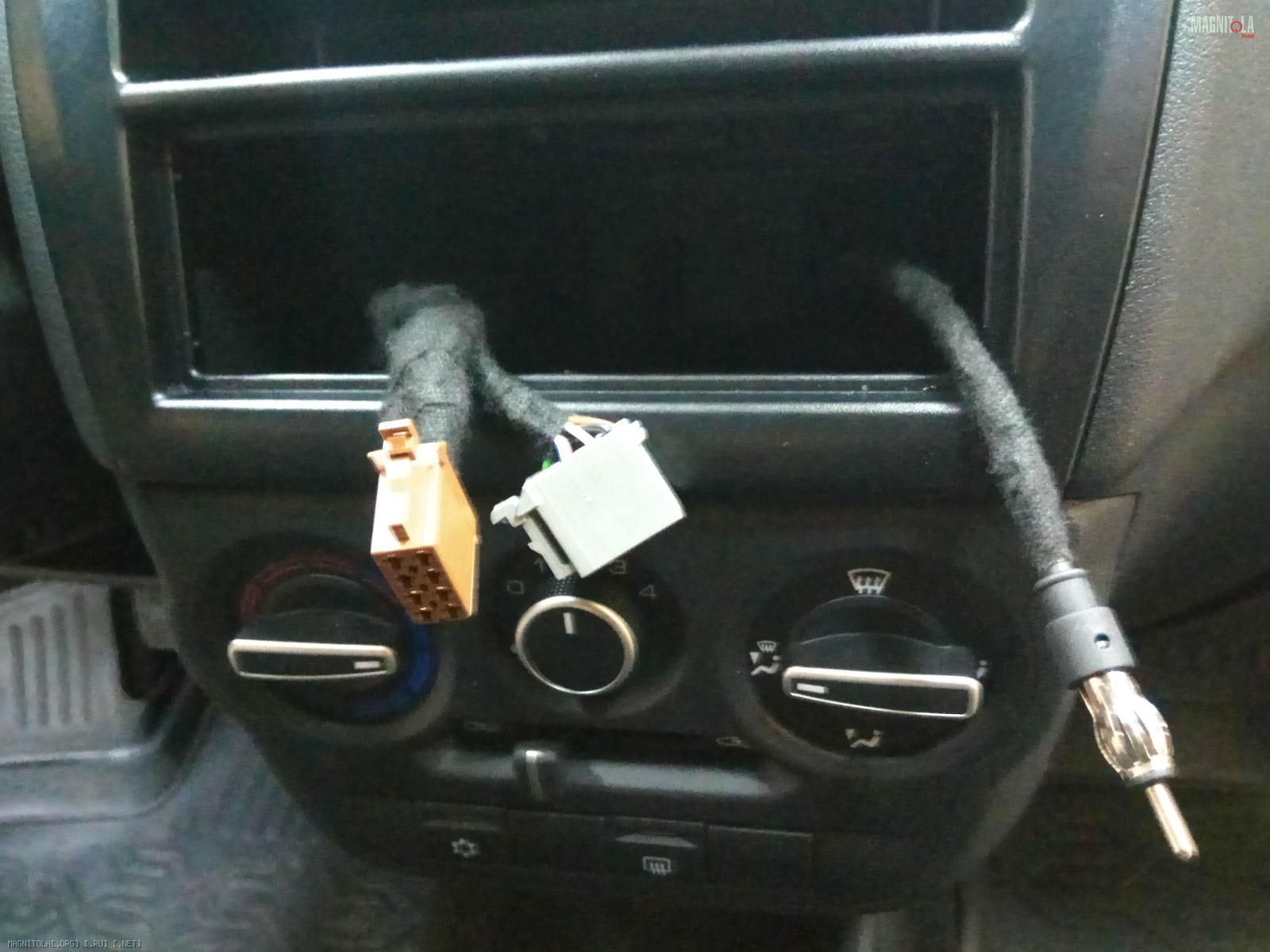

Подключаем проводку к ИСО разъемам, делаем ответную часть на ГУ.

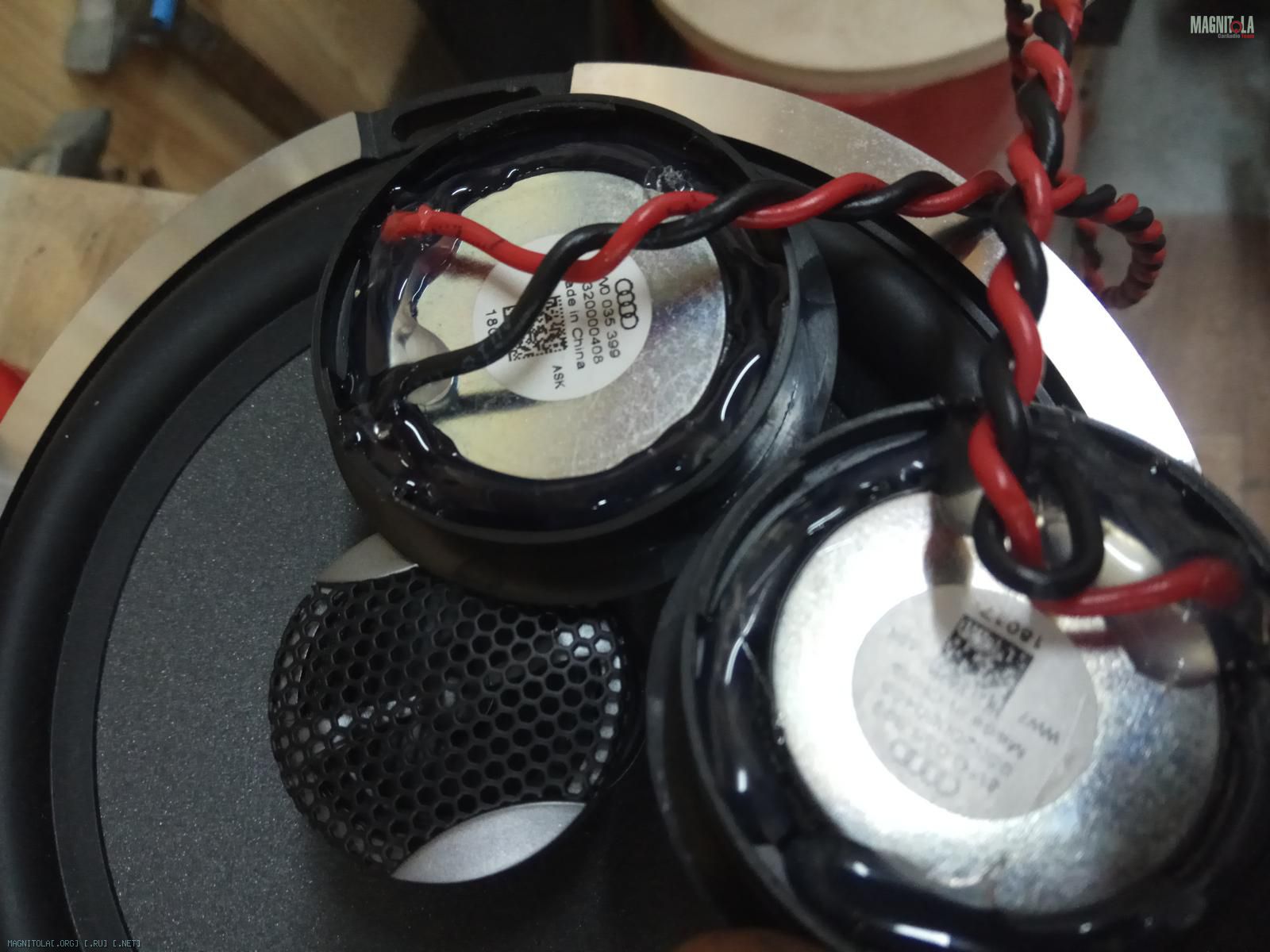

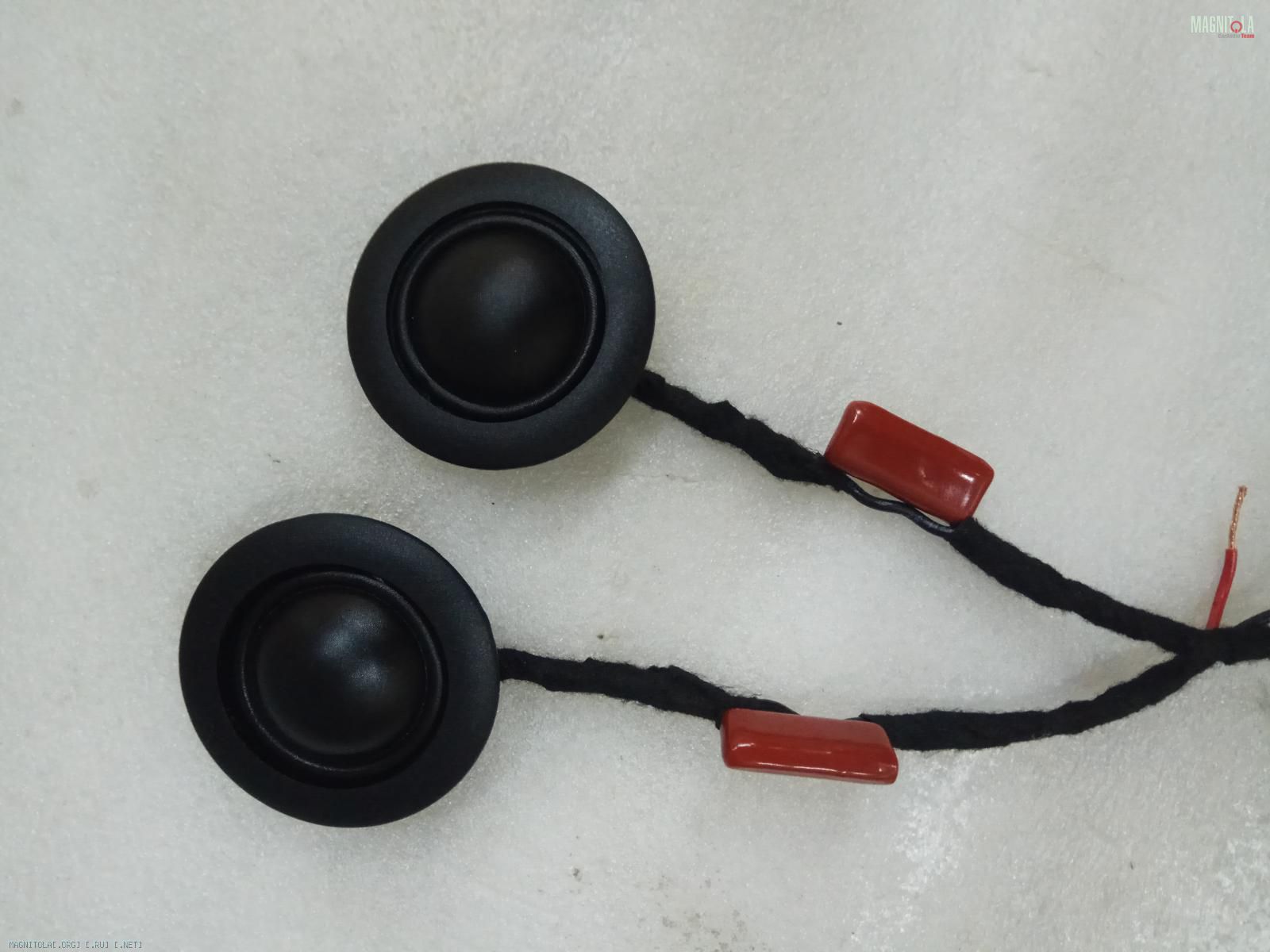

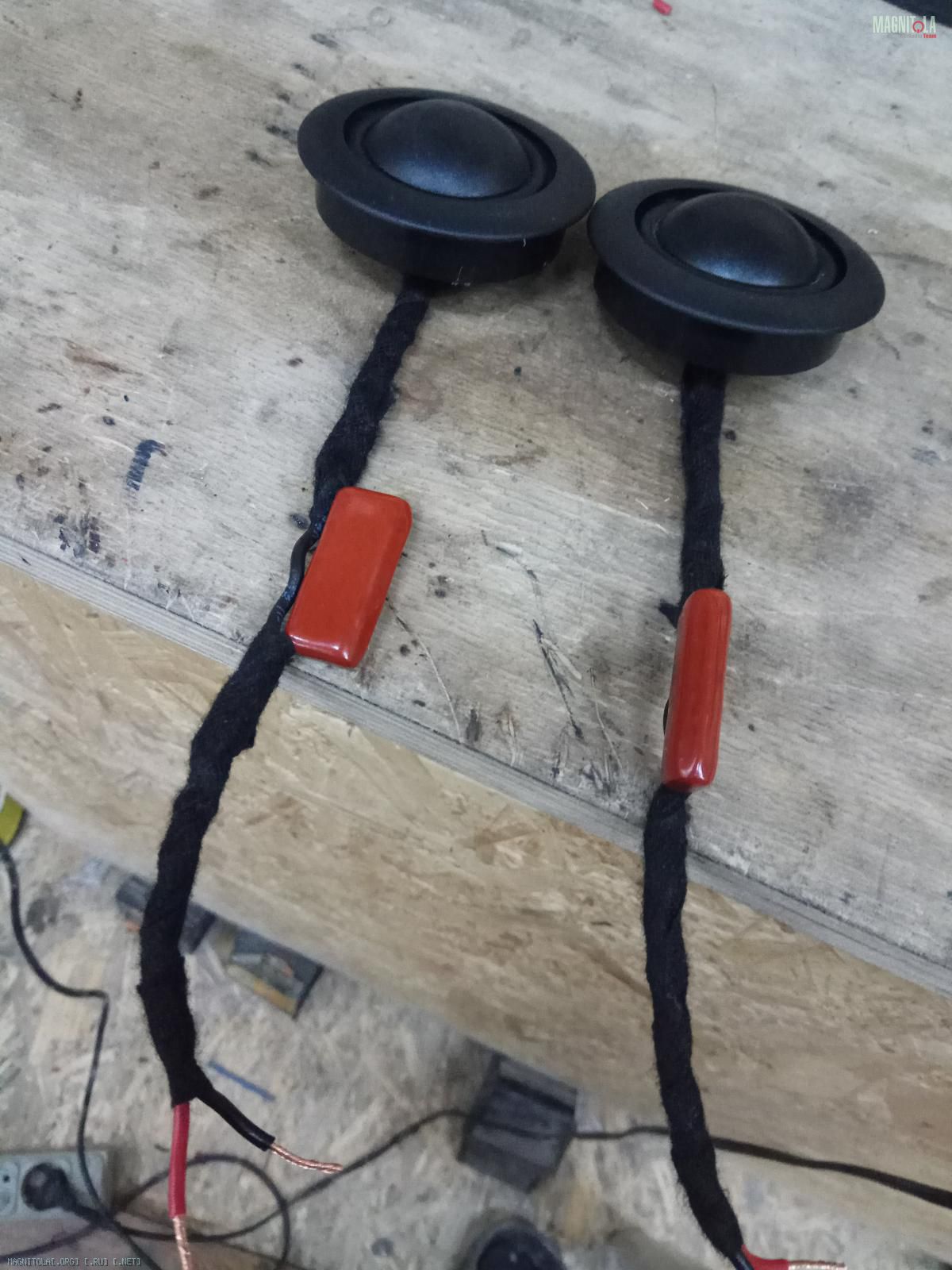

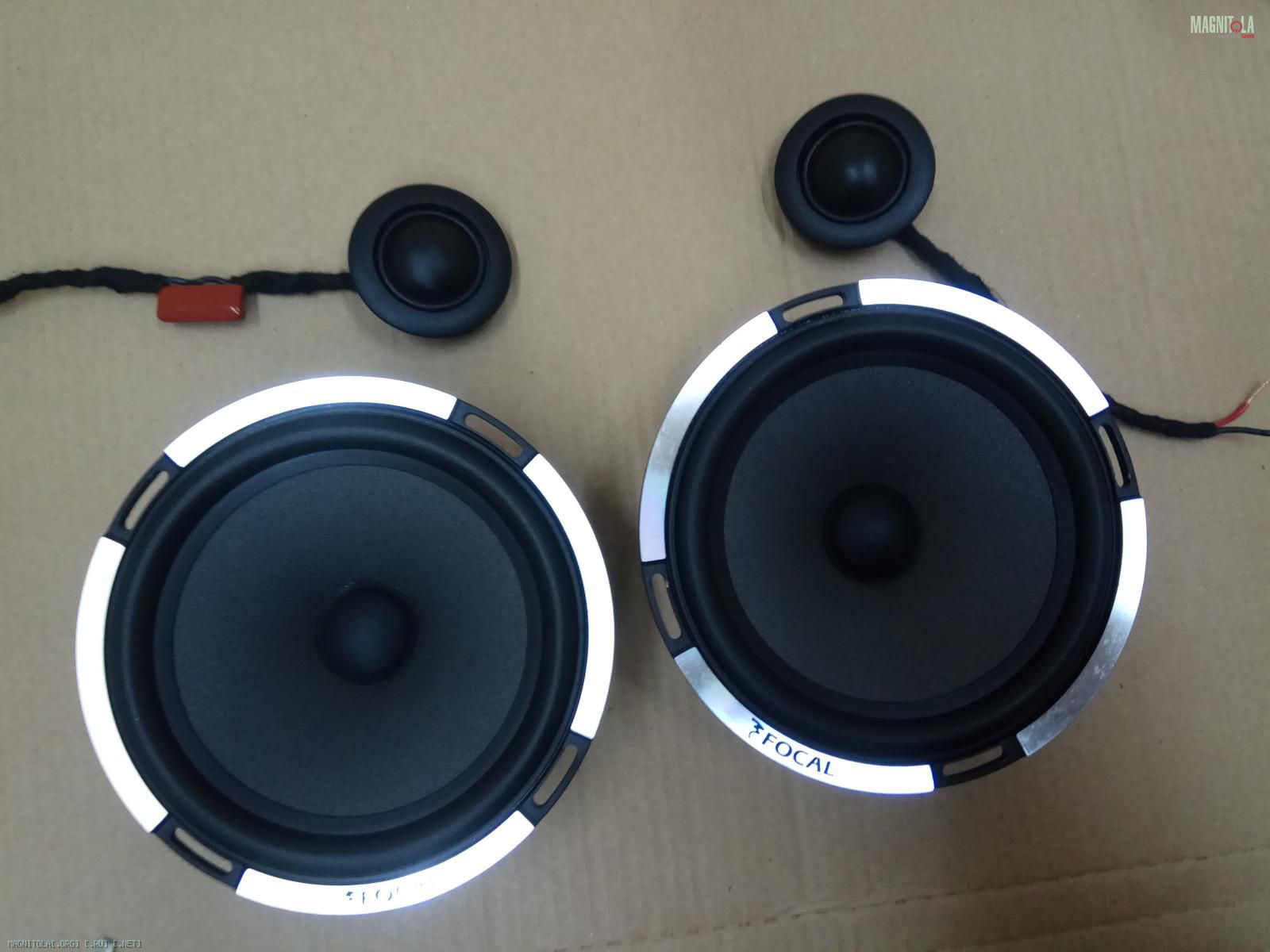

Используем шелковые ВЧ от ауди, подбираем им декоративную оправу от других ВЧ...
Делаем фильтр первого порядка...

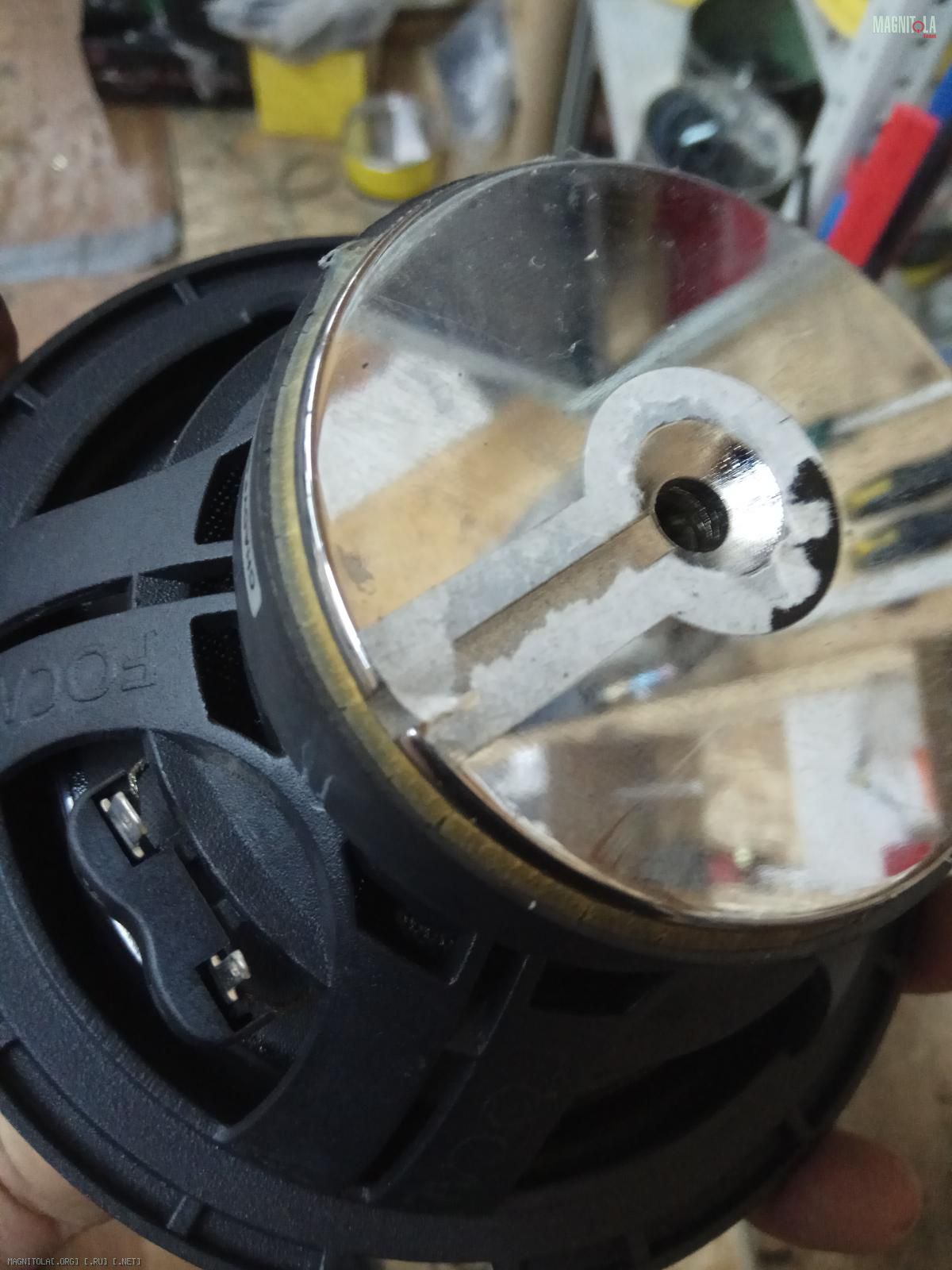

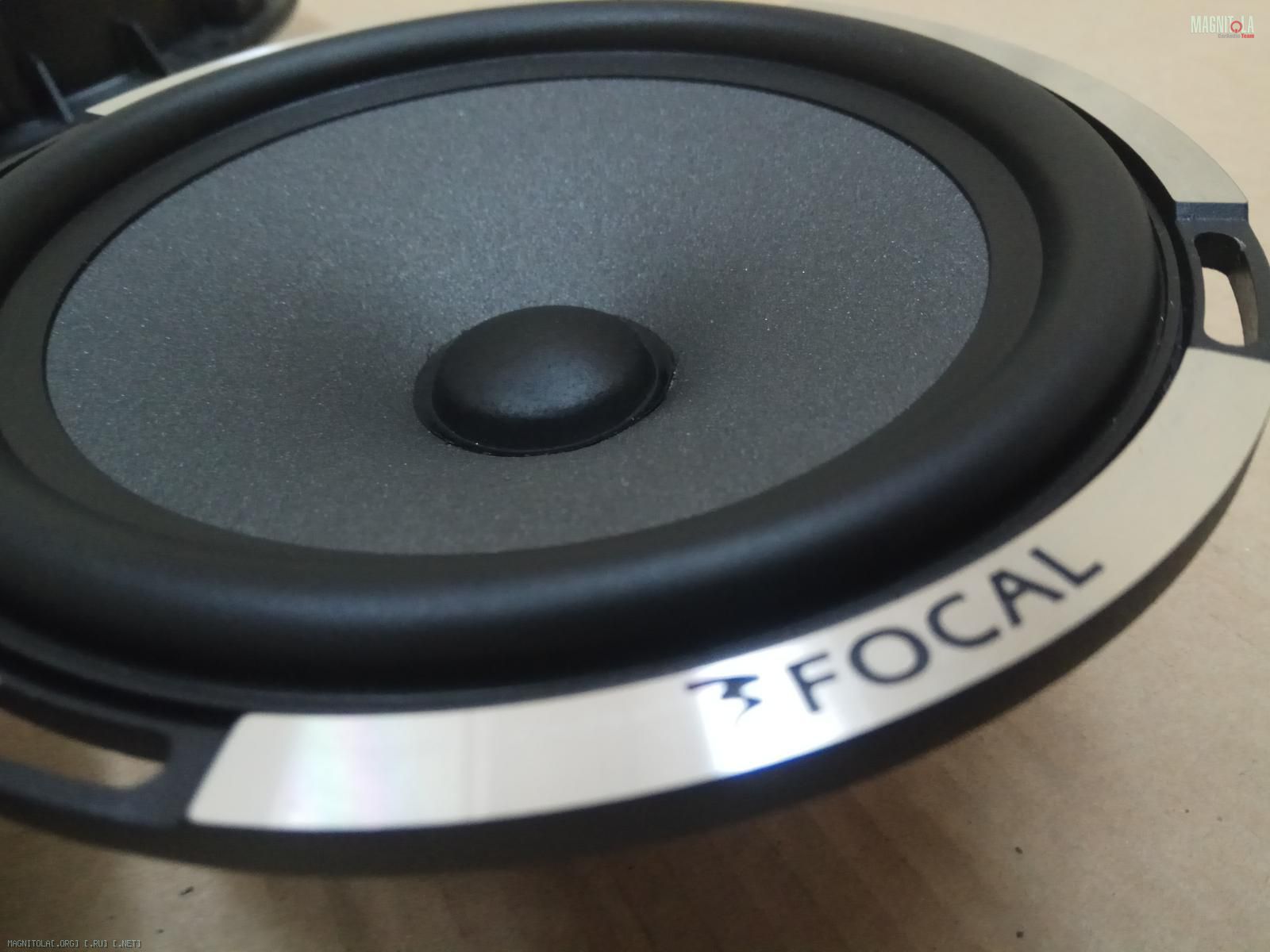

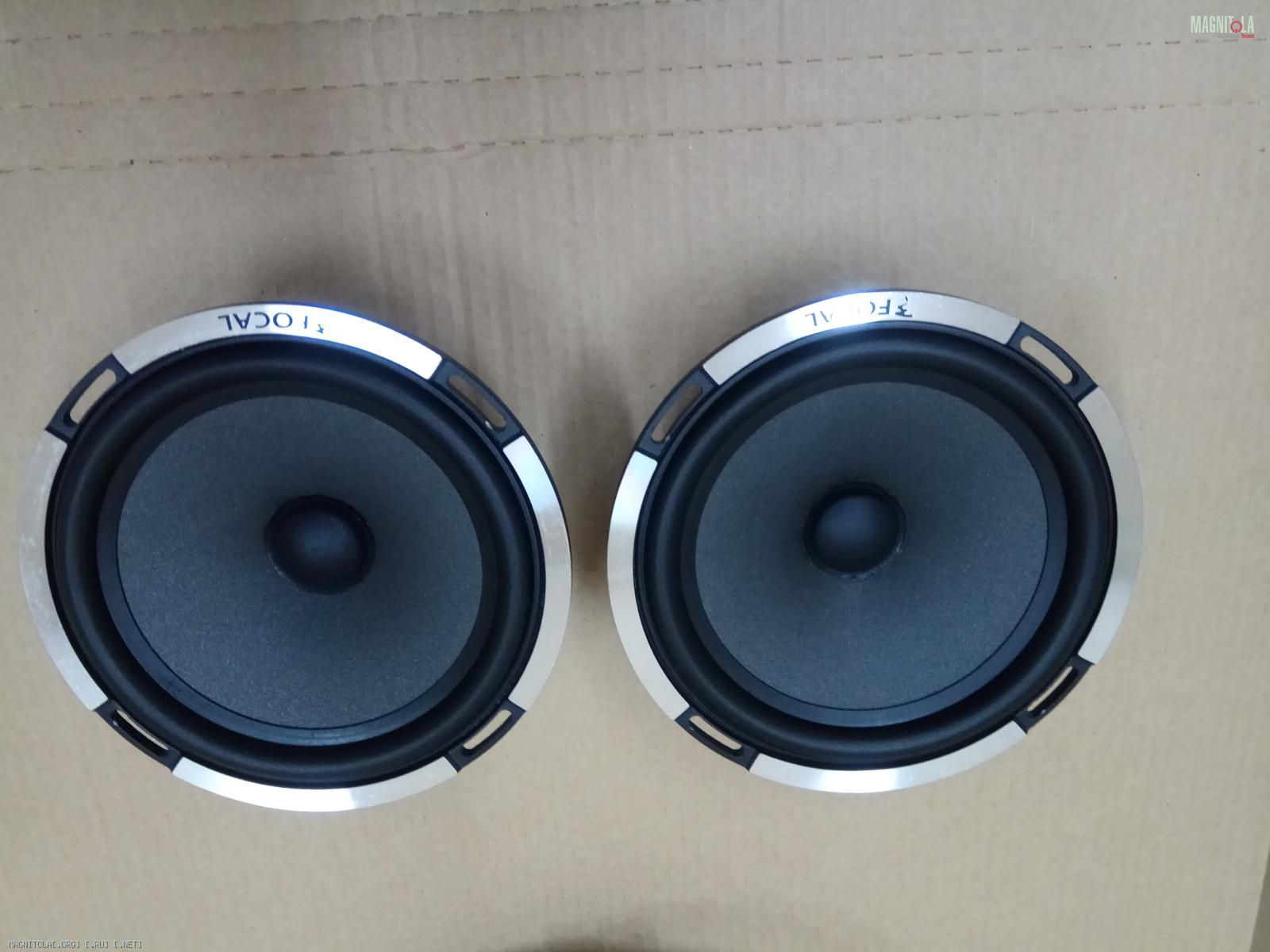

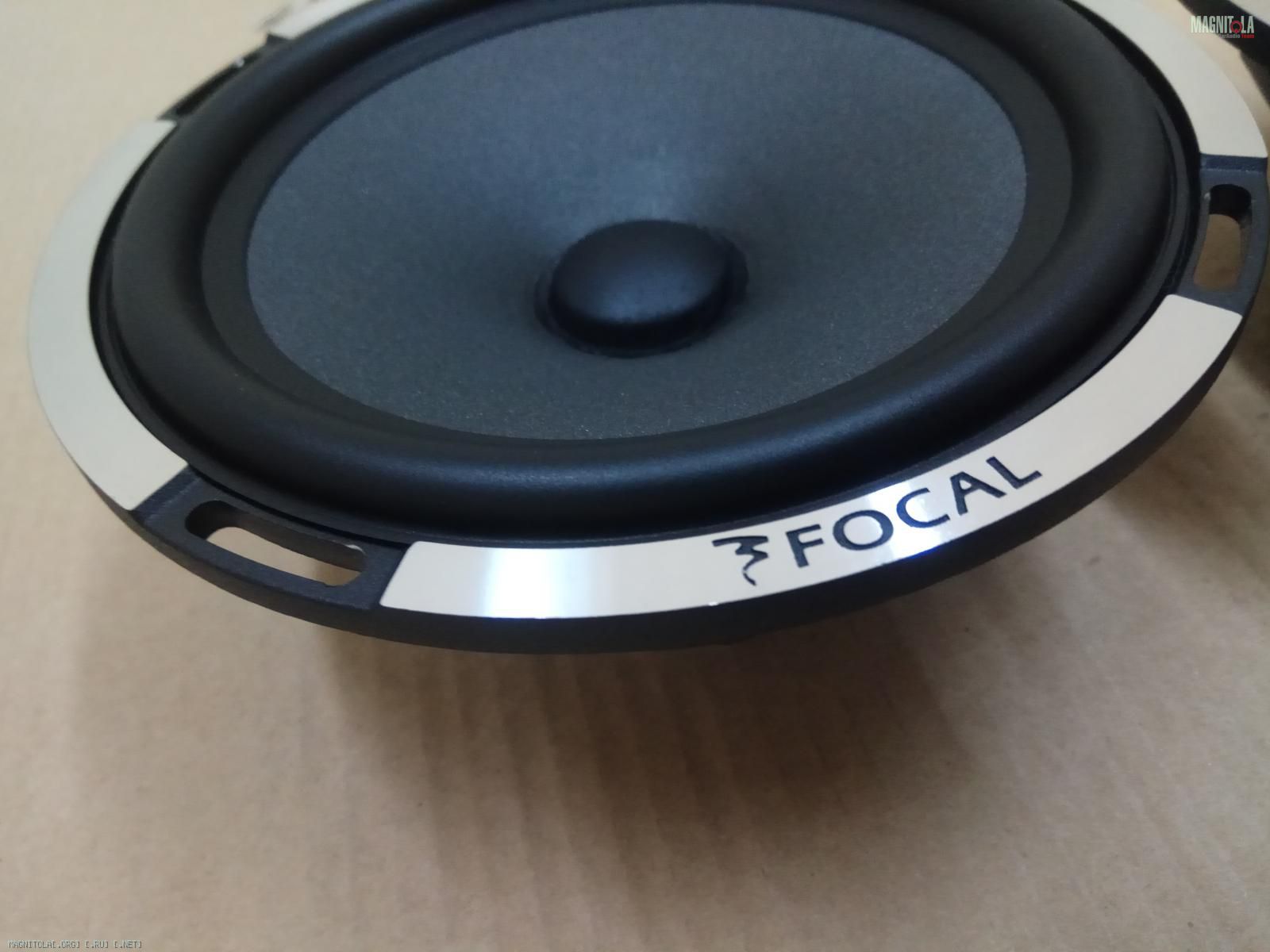

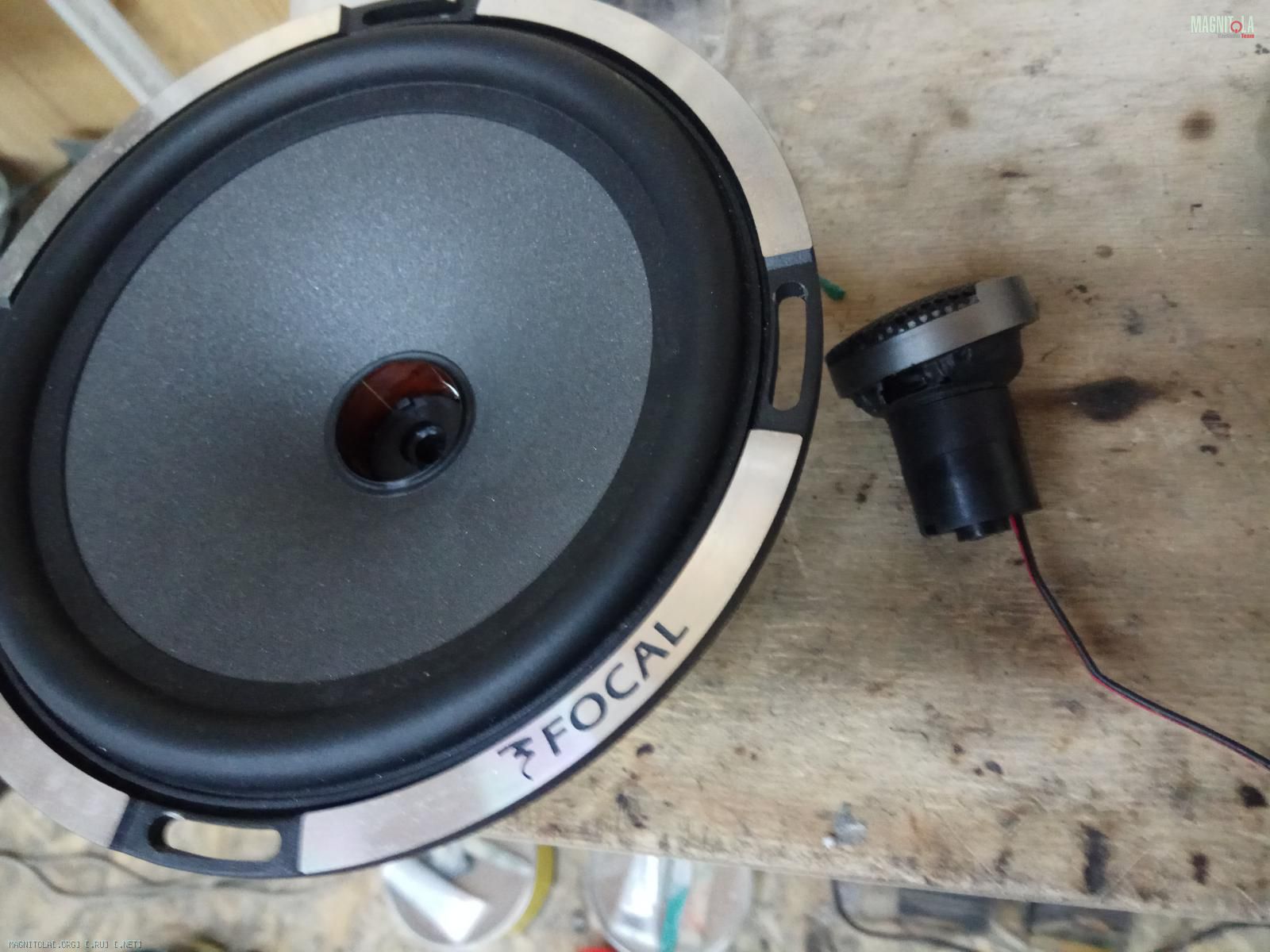

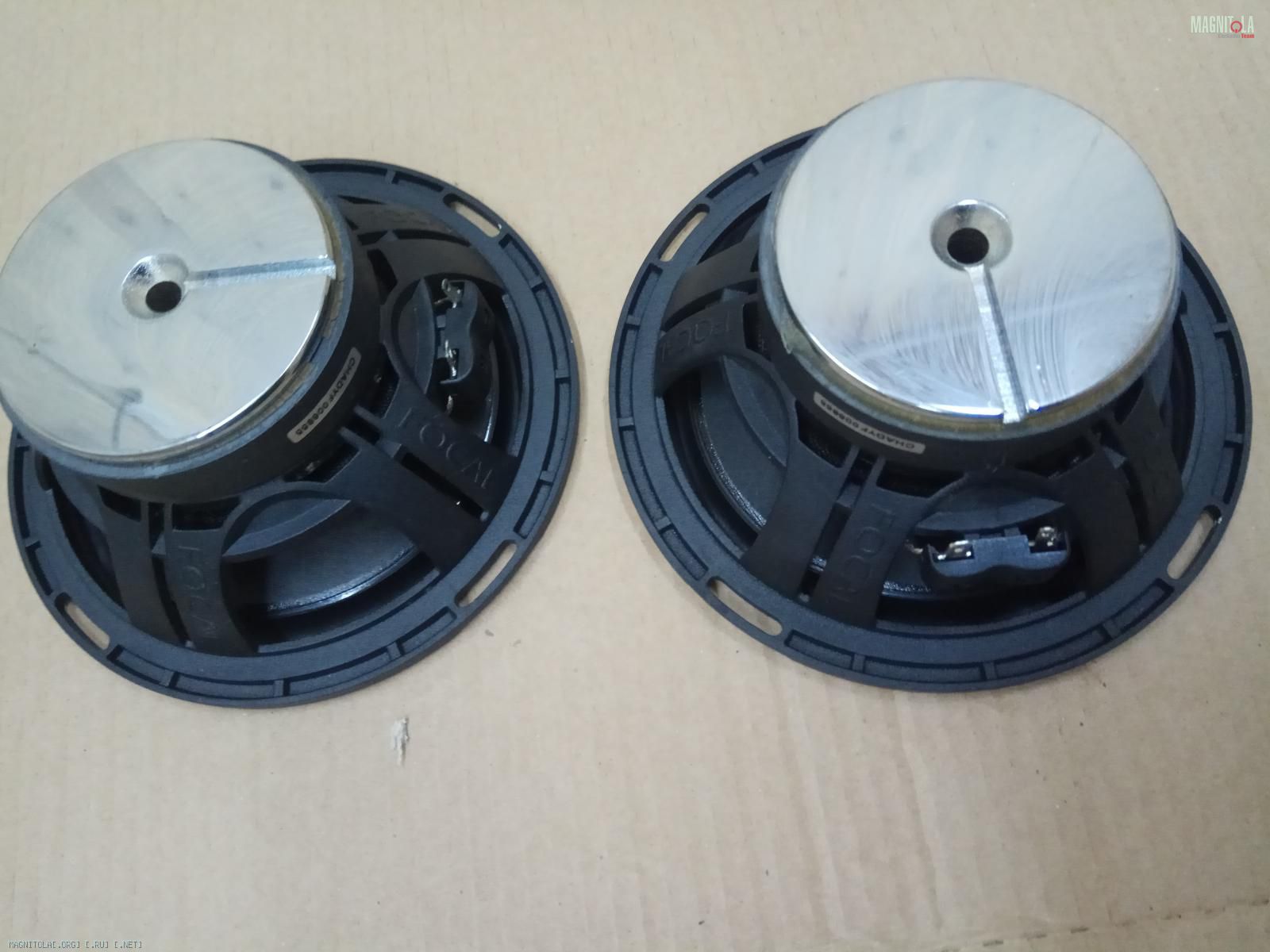

У коаксиального динамика убираем ВЧ из керна...
Вклеиваем бумажные колпачки...
Двухполосная компонентная АС готова...

Вложение 1246096Вложение 1246098Вложение 1246100Вложение 1246102Вложение 1246104Вложение 1246106Вложение 1246108Вложение 1246110Вложение 1246112Вложение 1246114Вложение 1246116Вложение 1246118Вложение 1246120Вложение 1246122

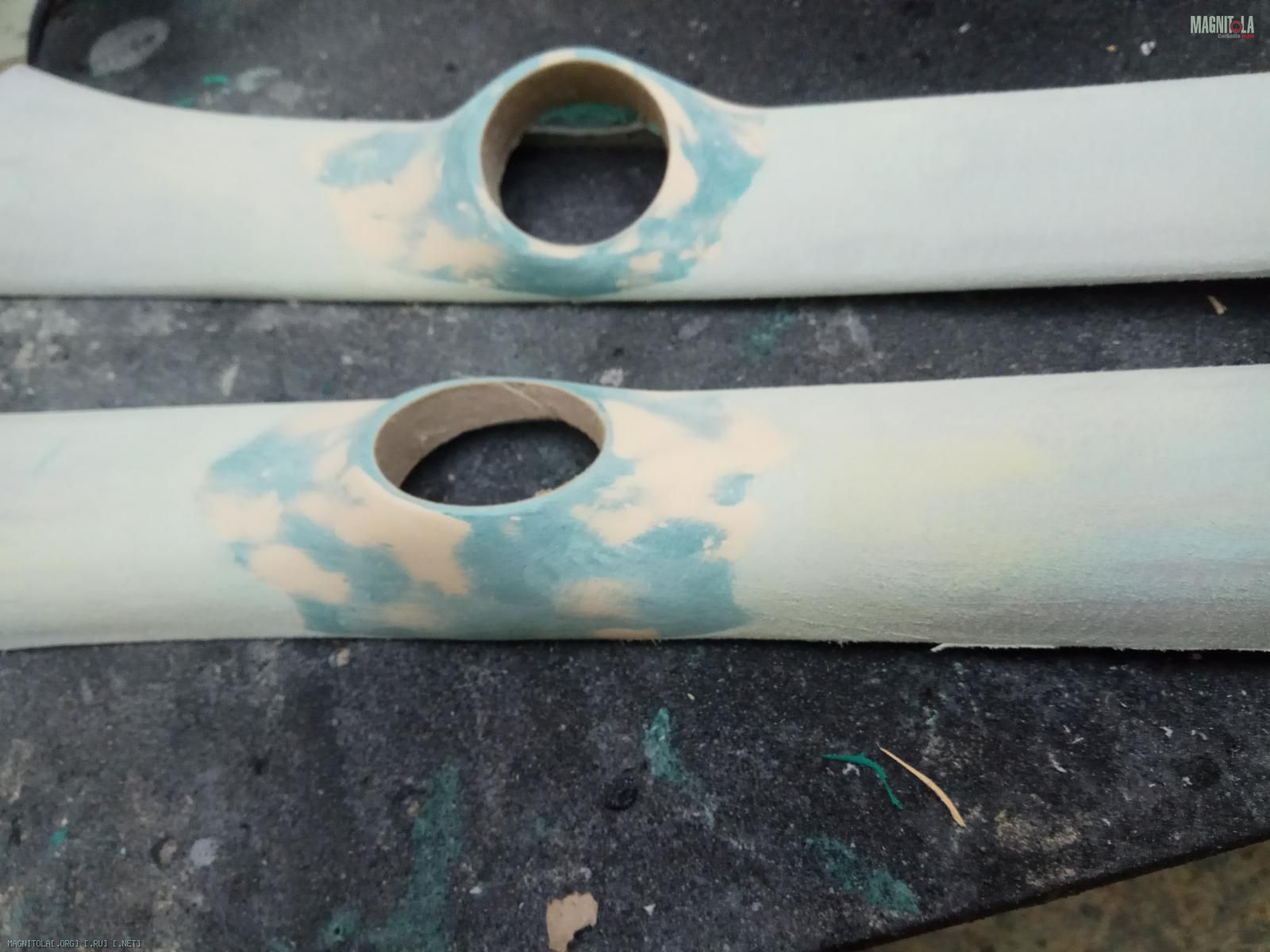

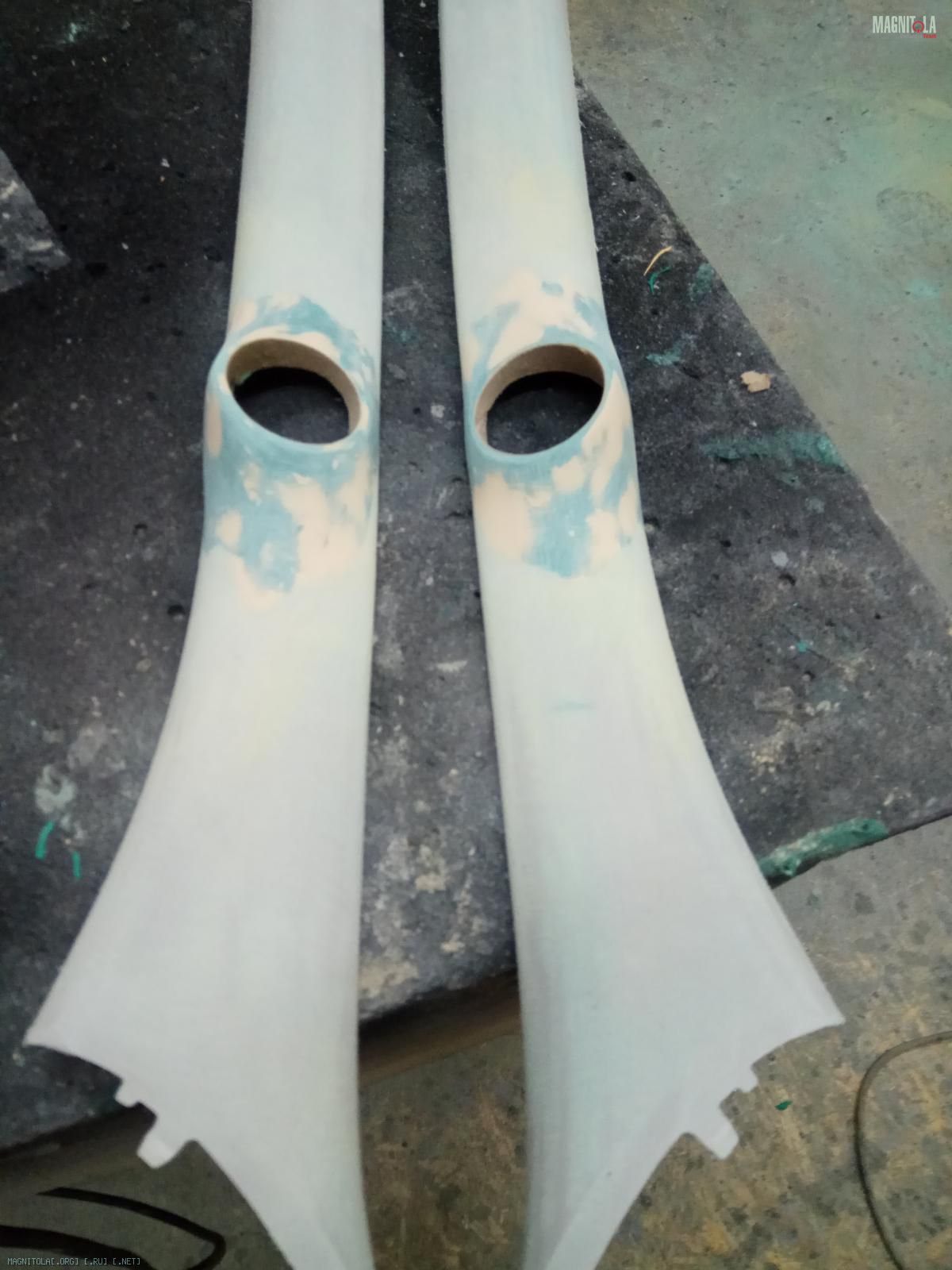

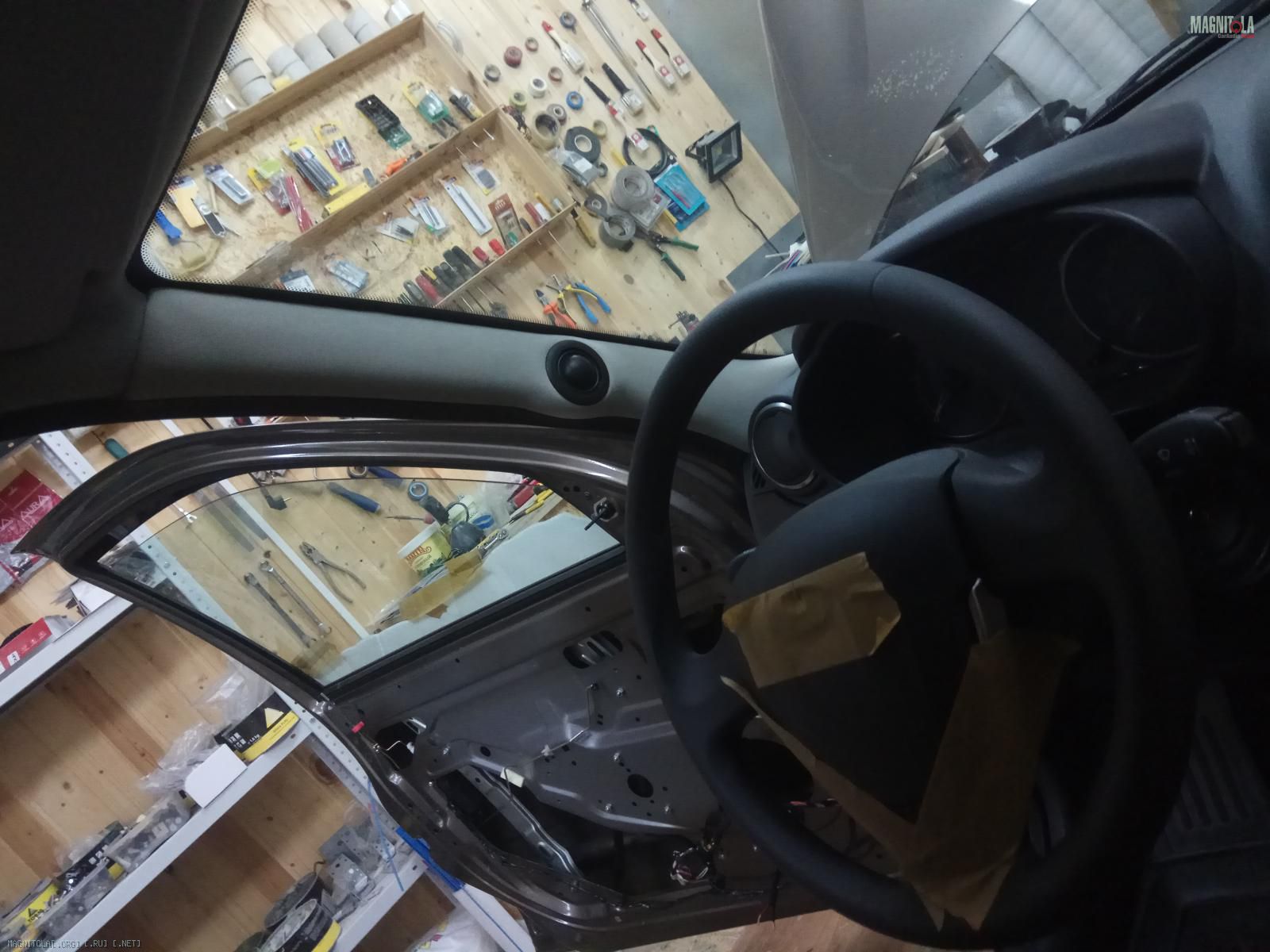

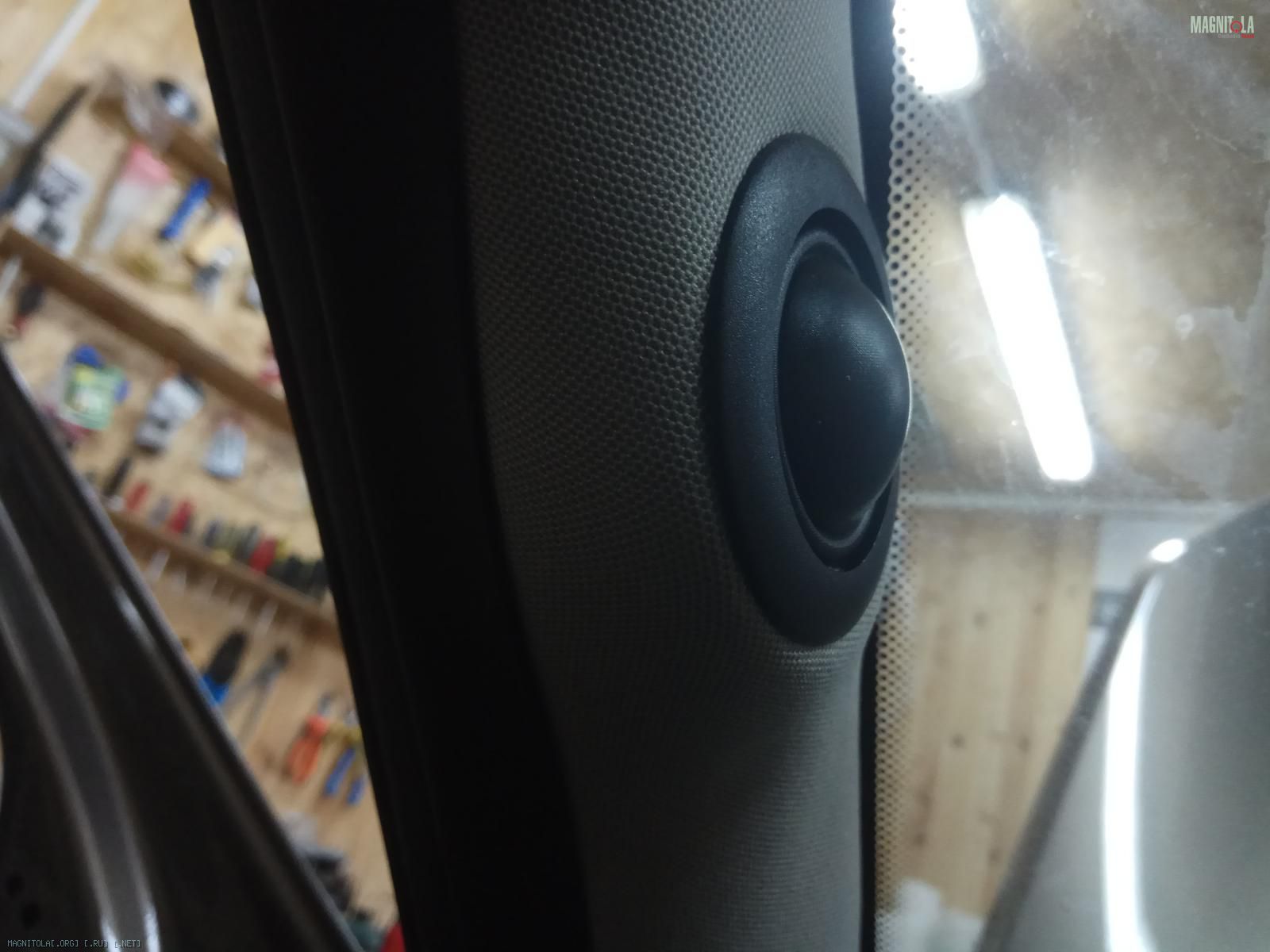

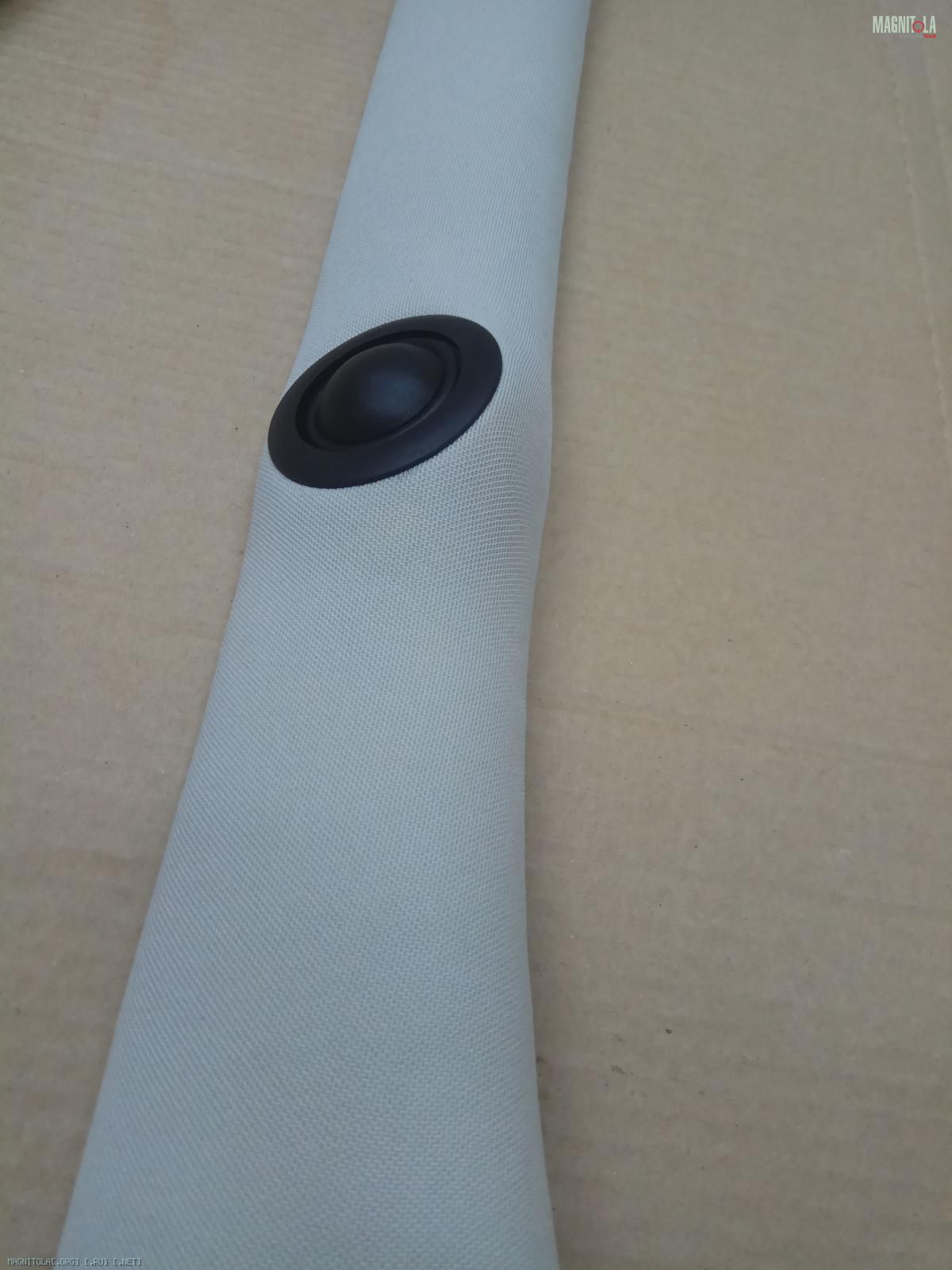

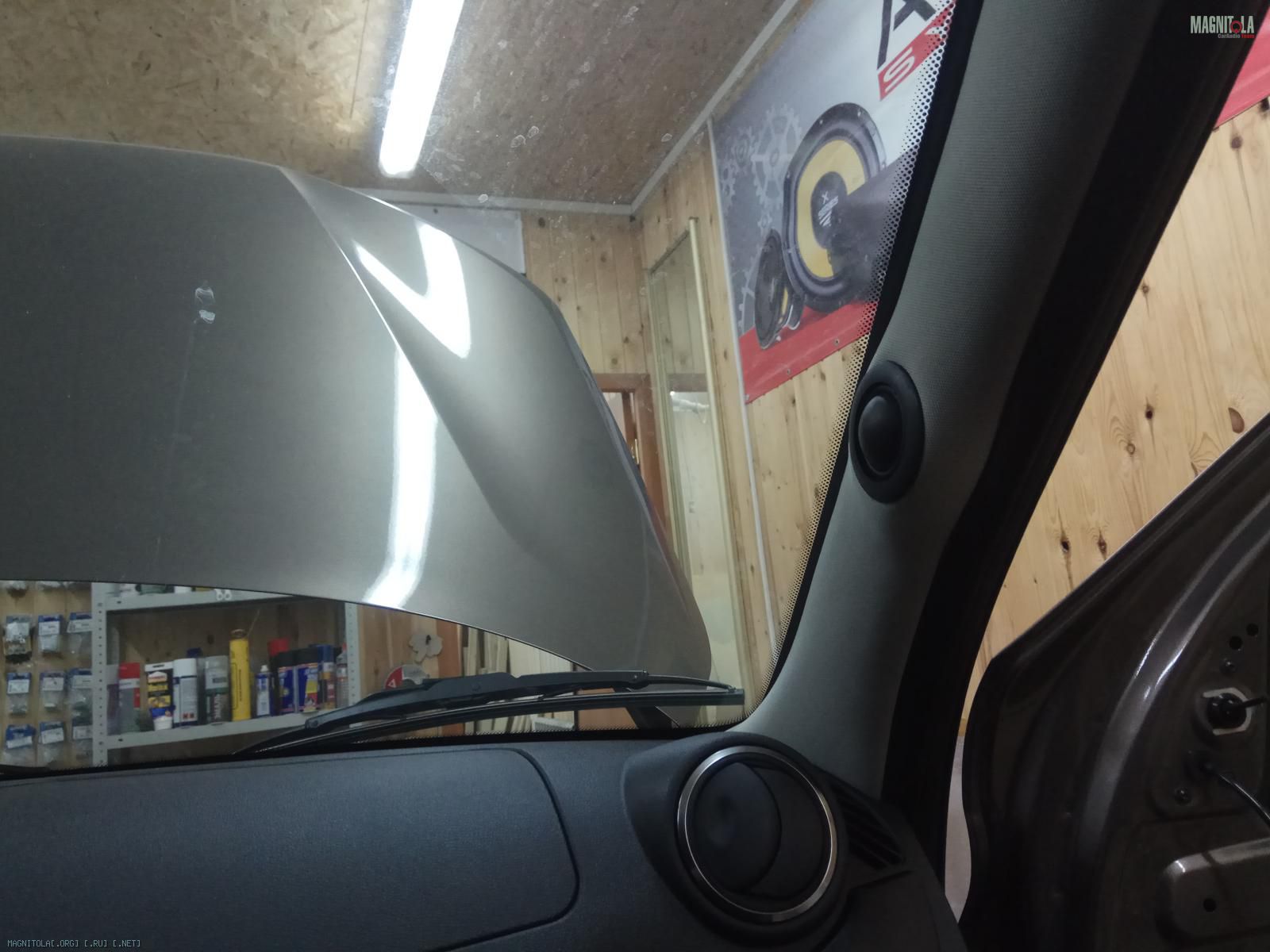

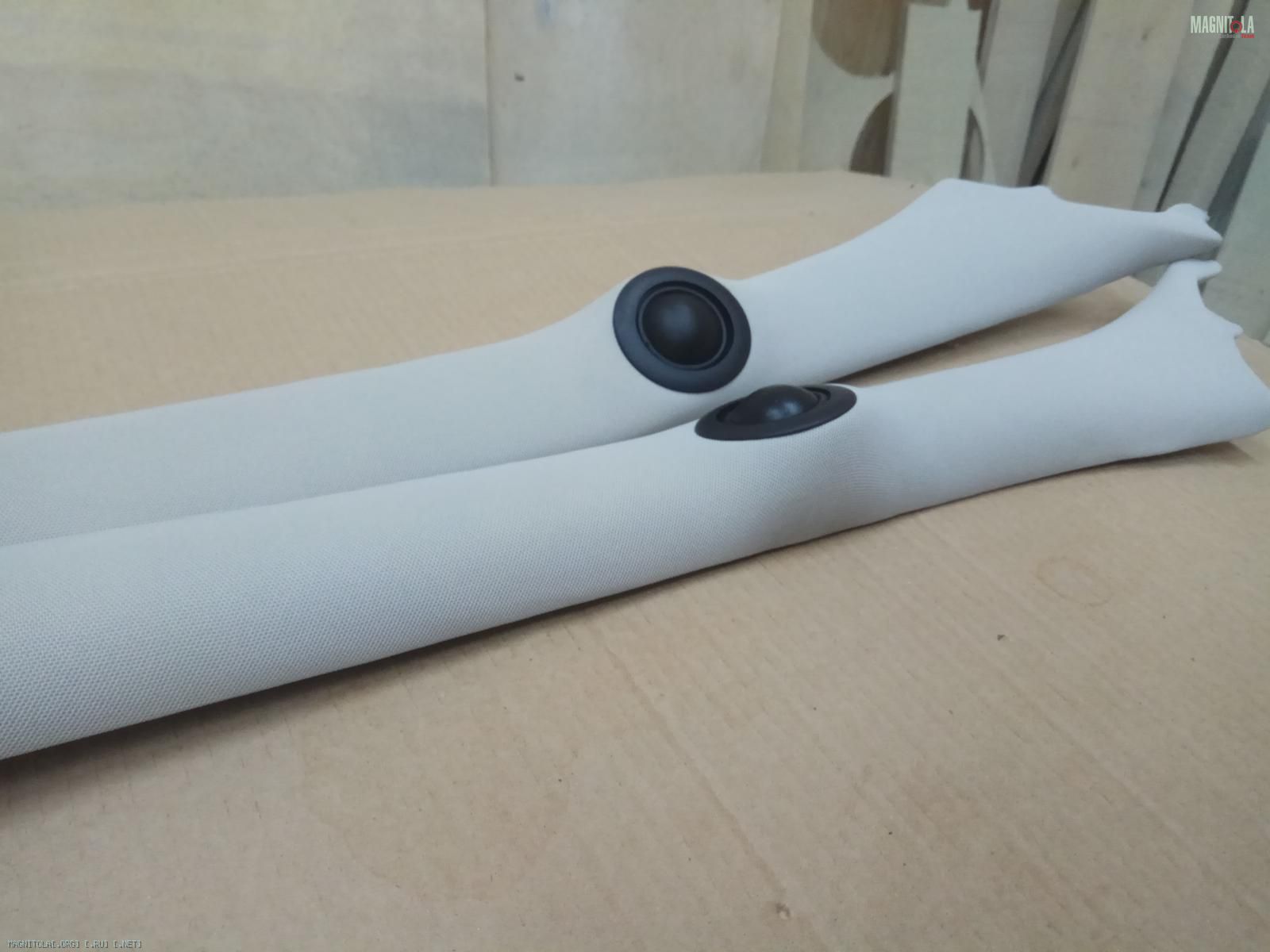

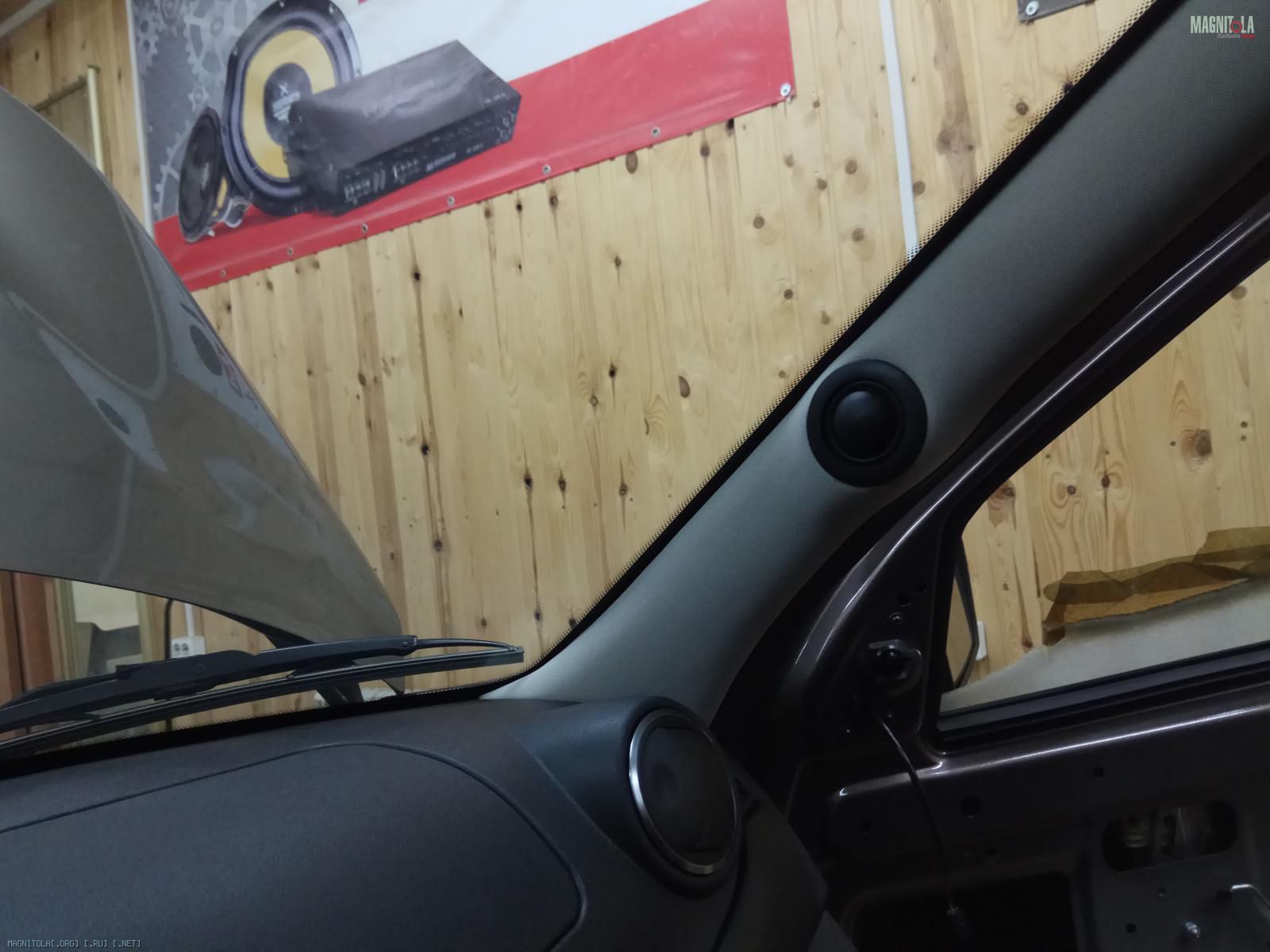

Изготавливаем стойки под ВЧ...
Обтягиваем потолочной тканью...
Итог...
Вложение 1246124Вложение 1246126Вложение 1246128Вложение 1246130Вложение 1246132Вложение 1246134Вложение 1246136Вложение 1246138Вложение 1246140Вложение 1246142Вложение 1246144Вложение 1246146Вложение 1246148Вложение 1246150Вложение 1246152Вложение 1246154

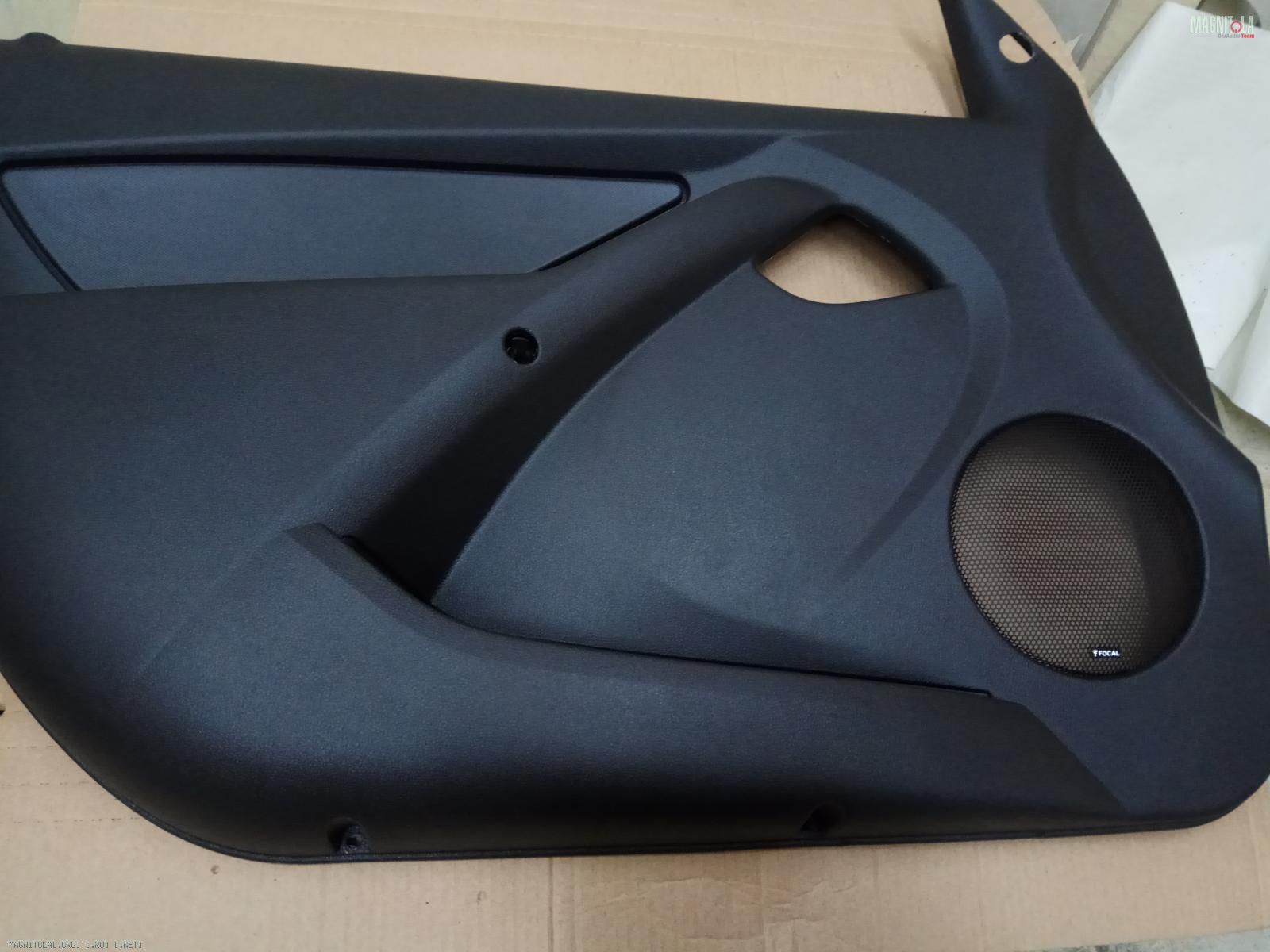

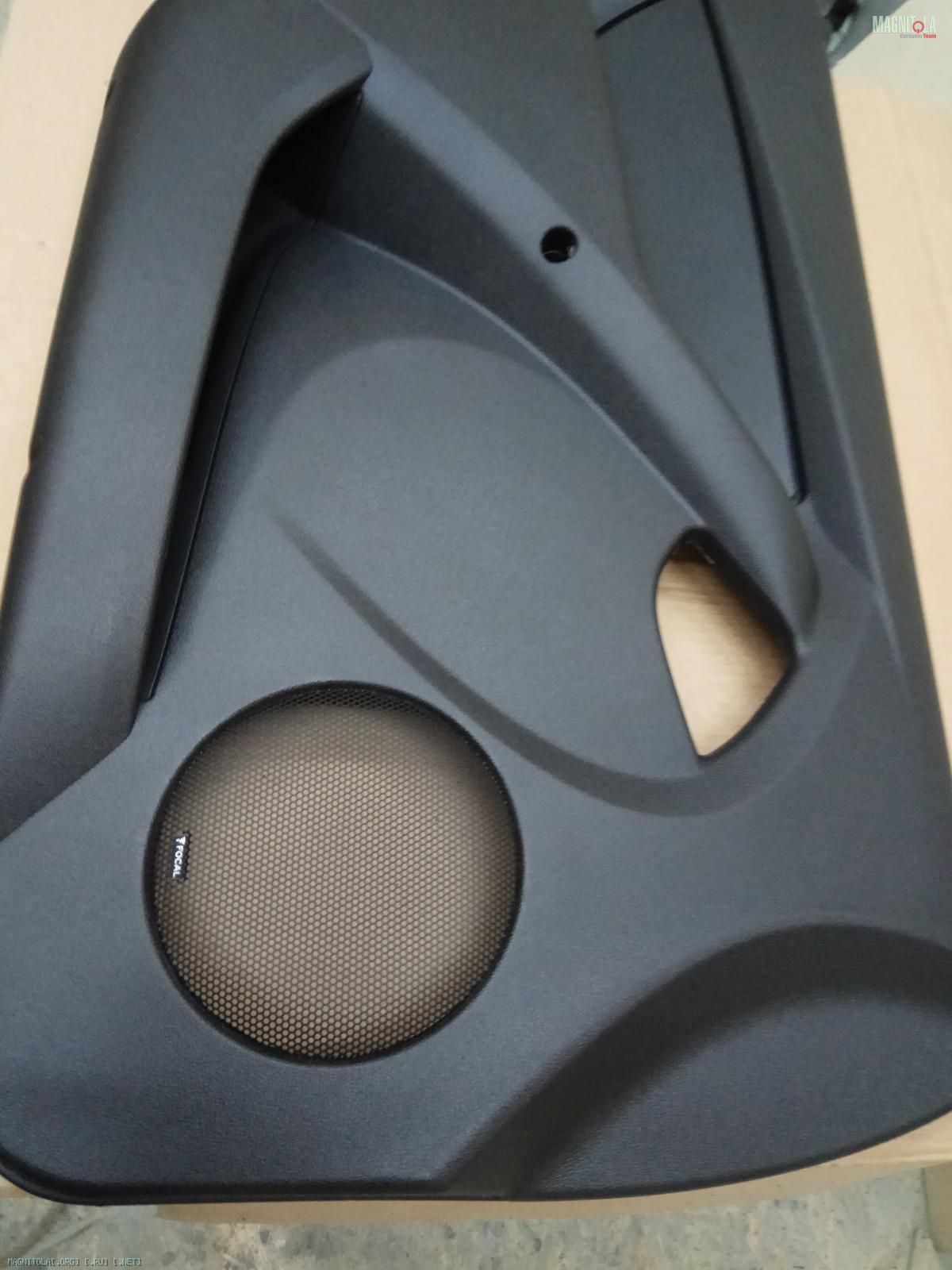

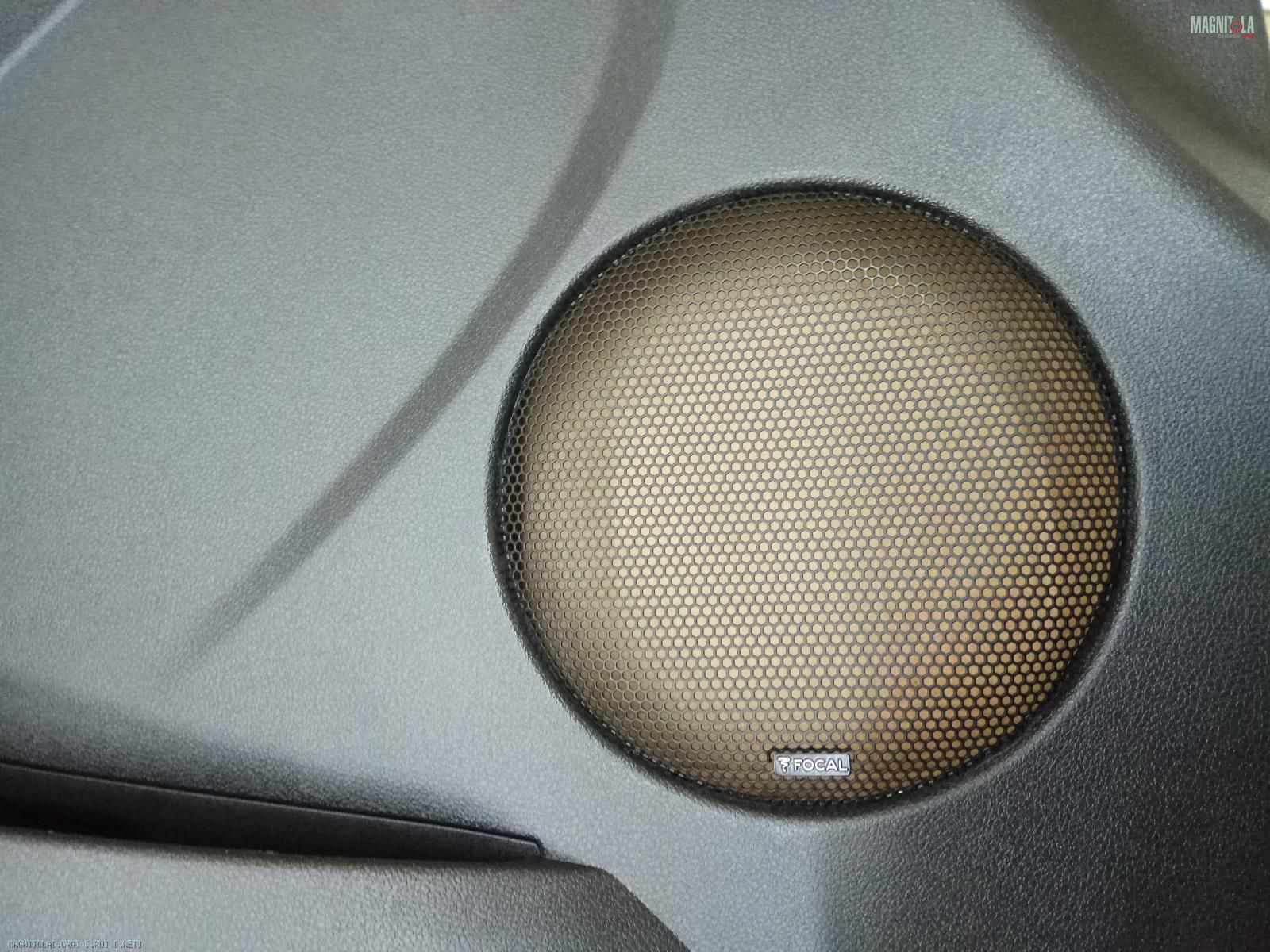

С картами беда... идет сплошная глухая сетка...
Выпиливаем....
Встраиваем/впаиваем металлическую сетку...
Вложение 1246156Вложение 1246158Вложение 1246160Вложение 1246162Вложение 1246164Вложение 1246166

Цитата:

---

Сообщение от st220

Поэтому вяжем в косы проводку, одеваем в мягкую изоленту и заводим через разъемы в двери и к стойкам для ВЧ.

---

Вопросец. Вы плюсовые и минусовые провода вот так перекручиваете для более удобного монтажа или это несет в себе еще какой-то смысл?

Цитата:

---

Сообщение от Korolik

Вопросец. Вы плюсовые и минусовые провода вот так перекручиваете для более удобного монтажа или это несет в себе еще какой-то смысл?

---

Явно не для красоты и монтажа:secret:

Лада Гранта 2018

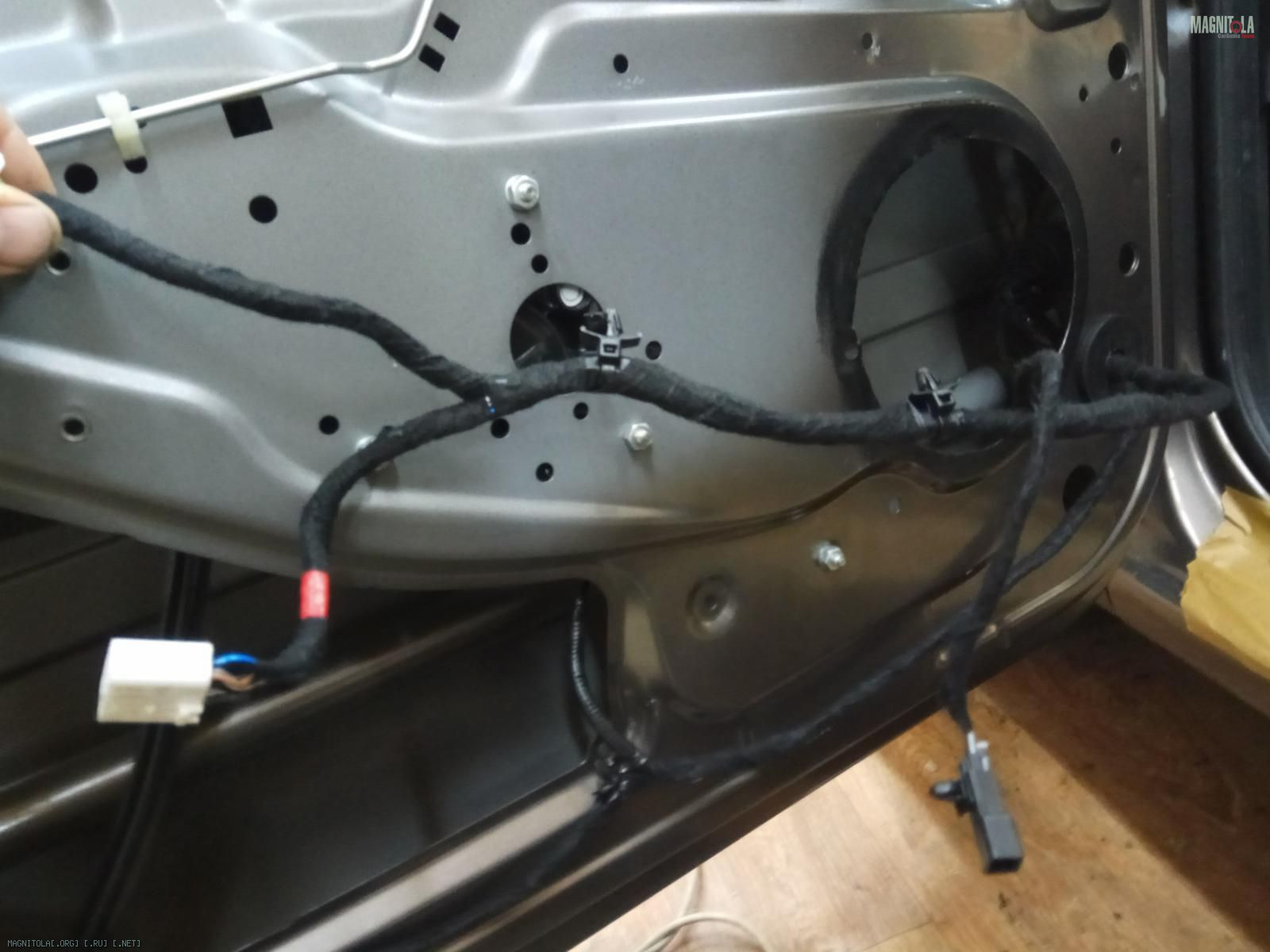

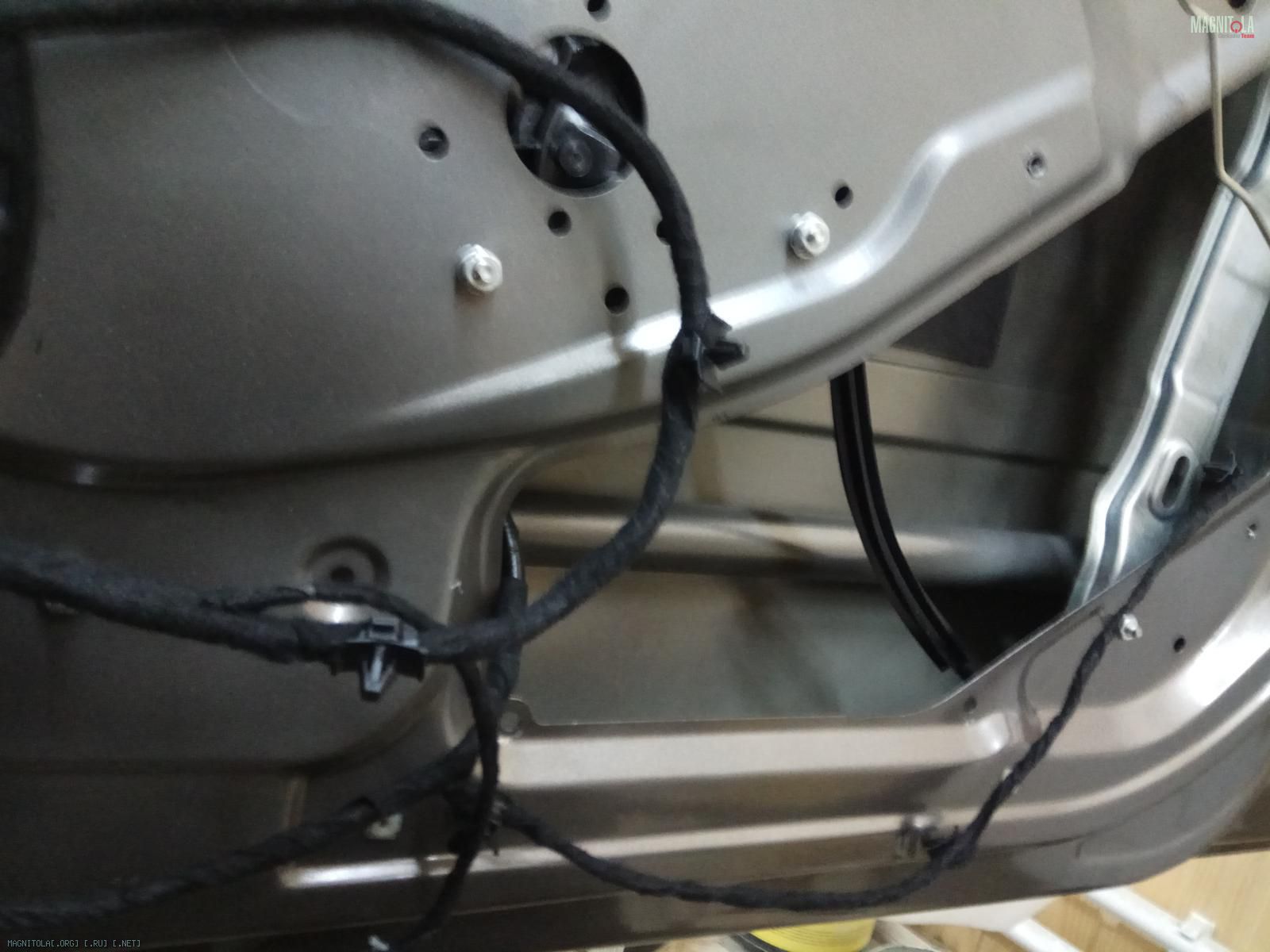

Очищаем, обезжириваем двери...
Штатную проводку одеваем в мягкую изоленту Tesa.
Места соприкосновения с металлом - в гофру и под изоленту.

Вложение 1246336Вложение 1246338Вложение 1246340Вложение 1246342Вложение 1246344Вложение 1246346Вложение 1246348

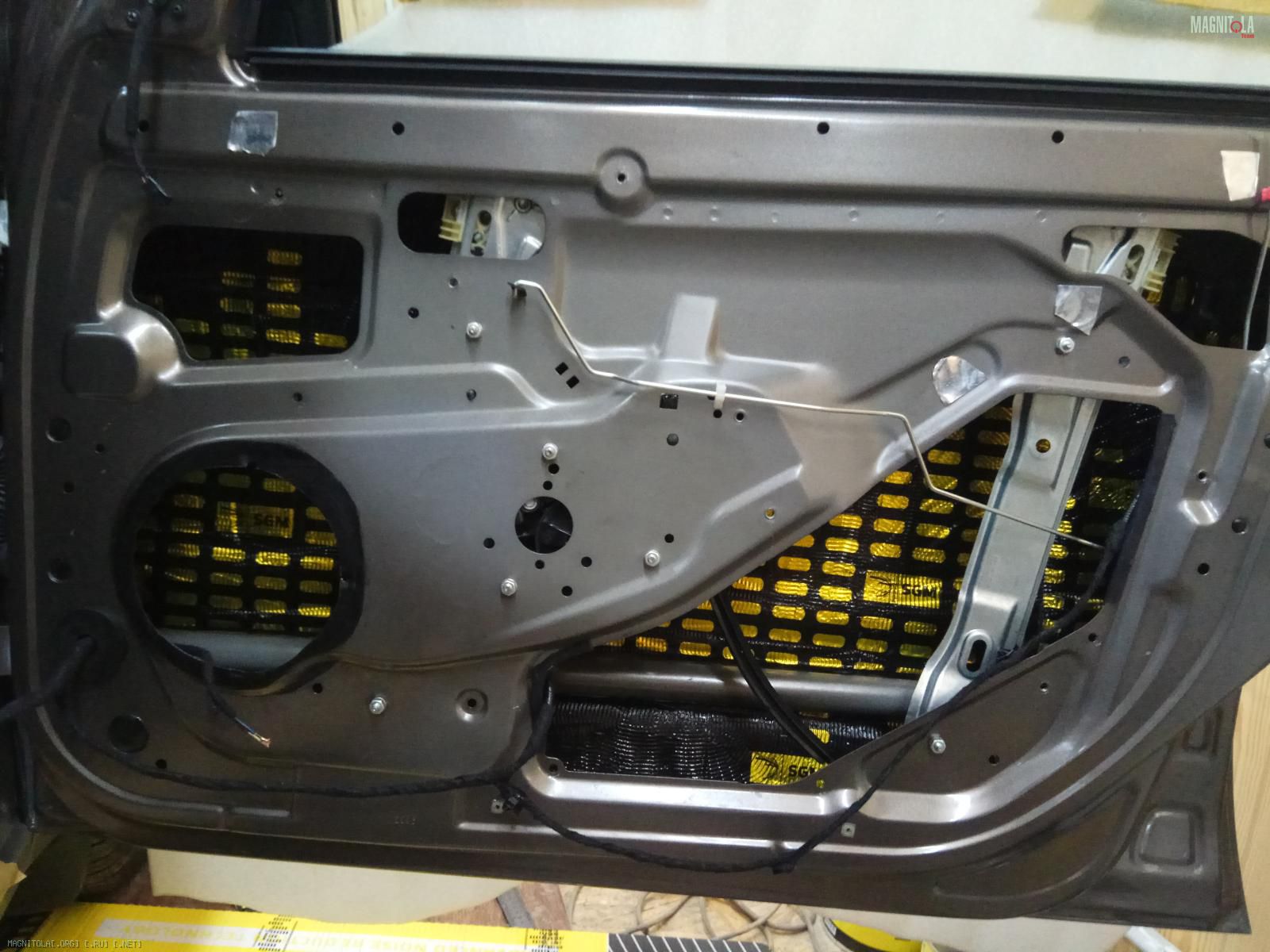

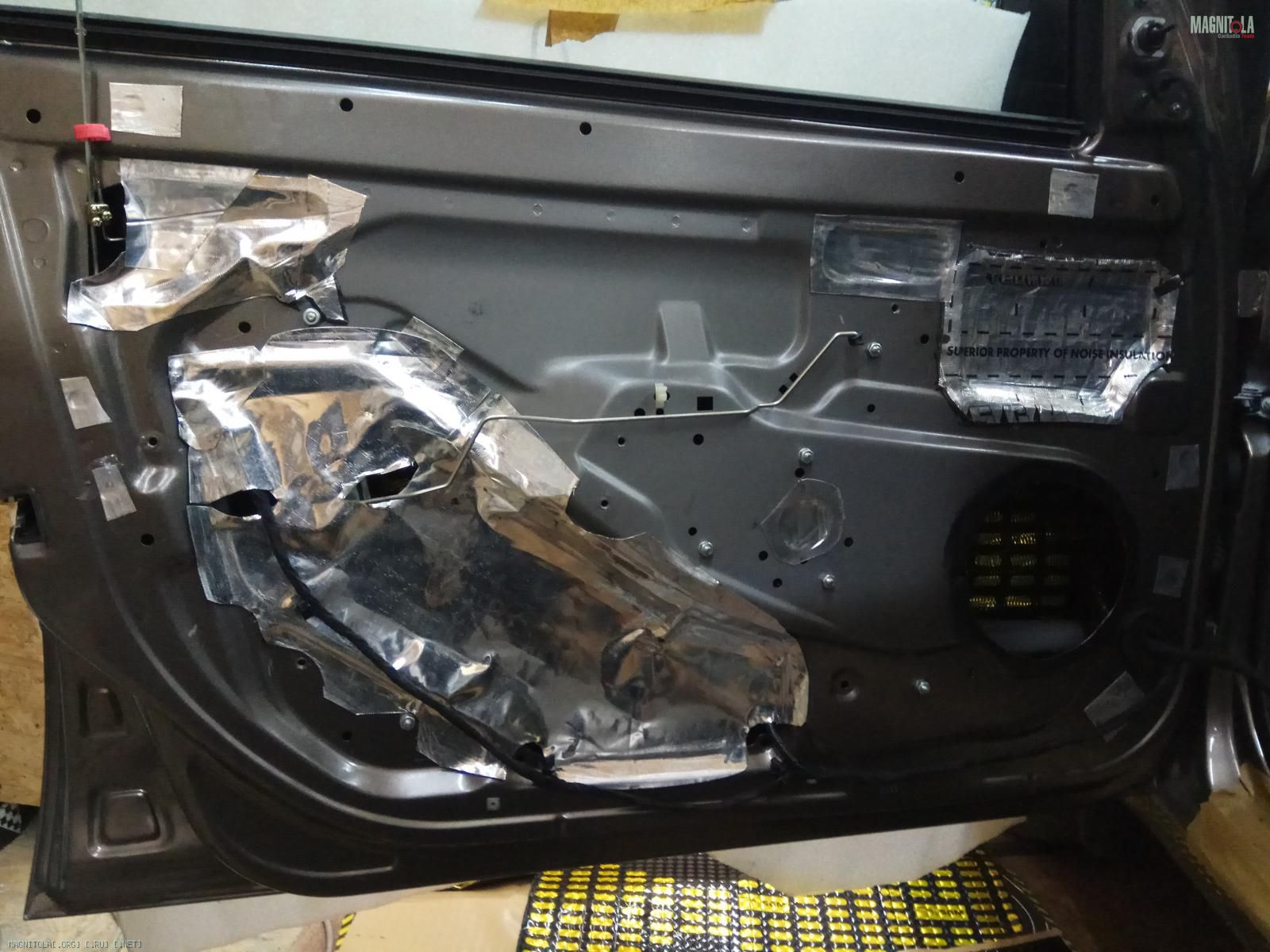

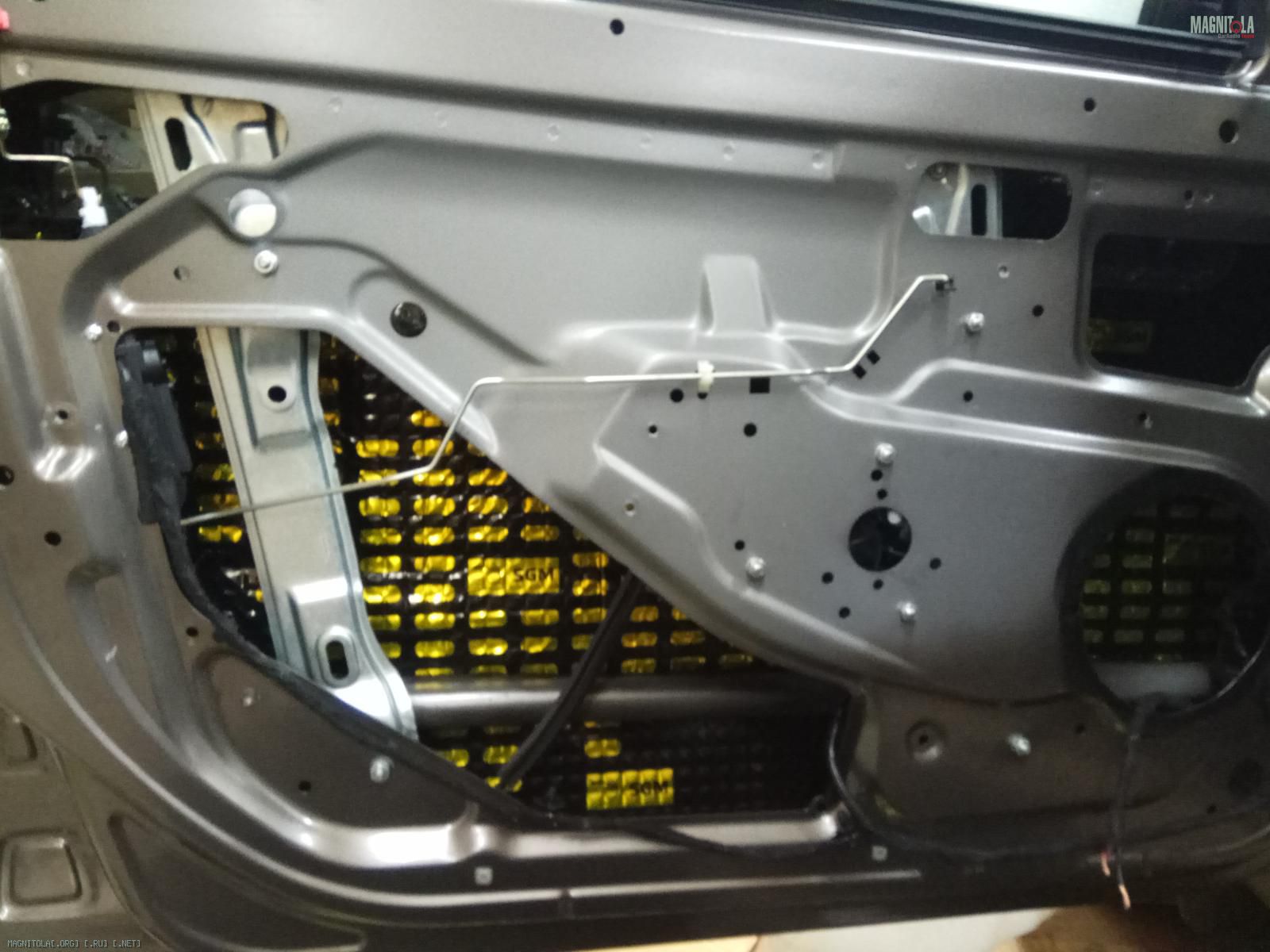

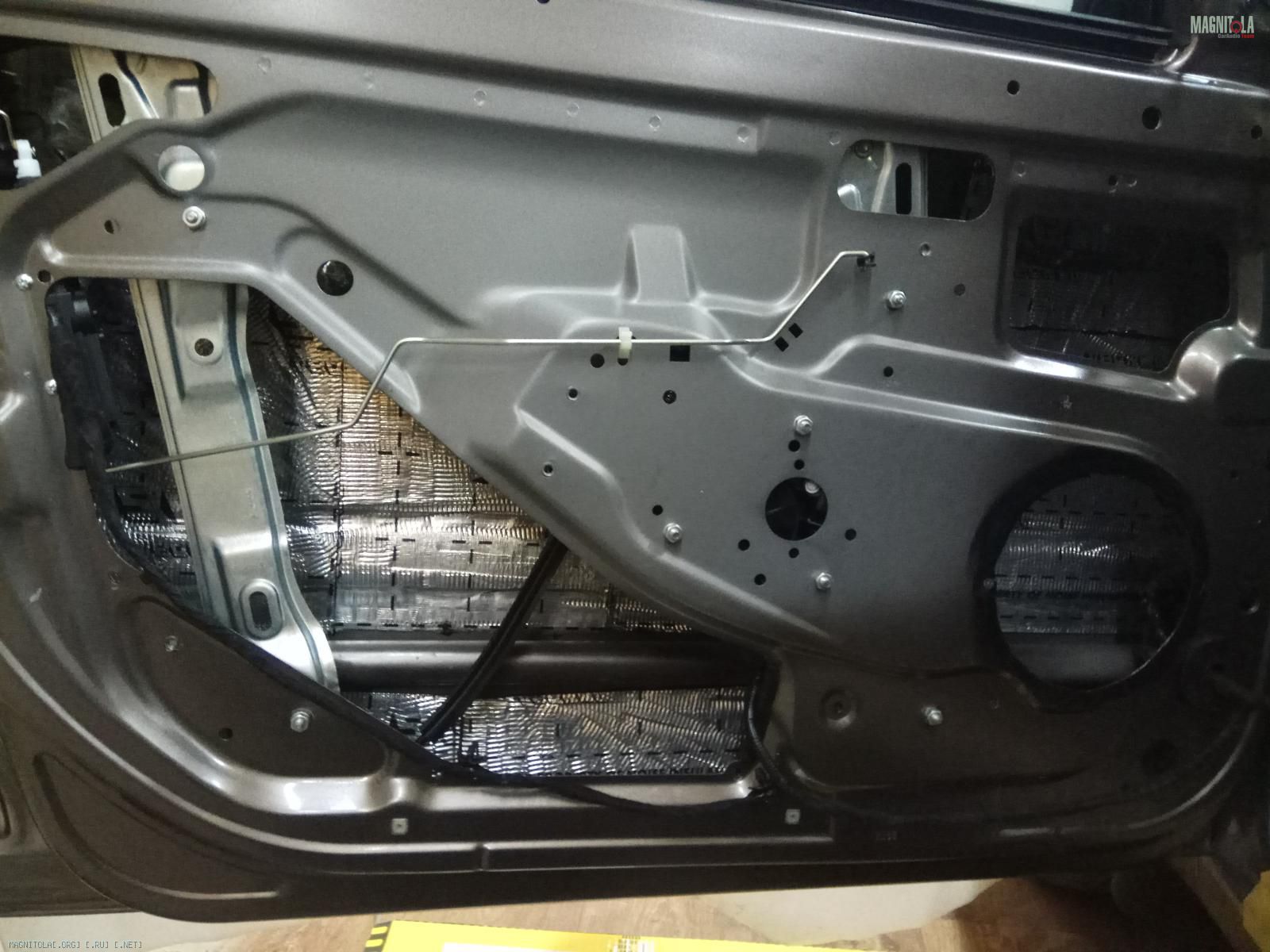

Наносим горячий СГИ броня 5мм, прикатываем...
Следом вибру 4мм...

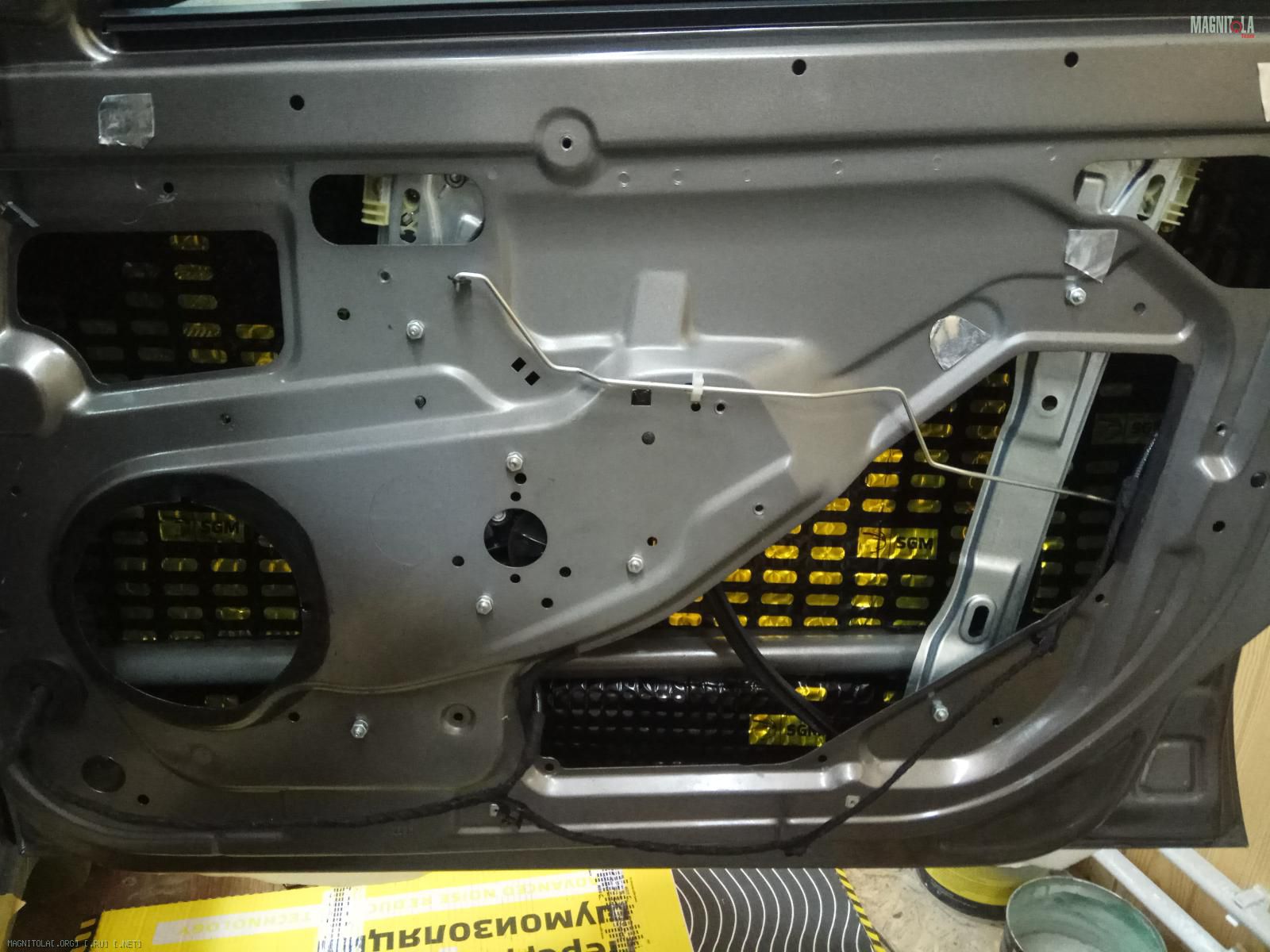

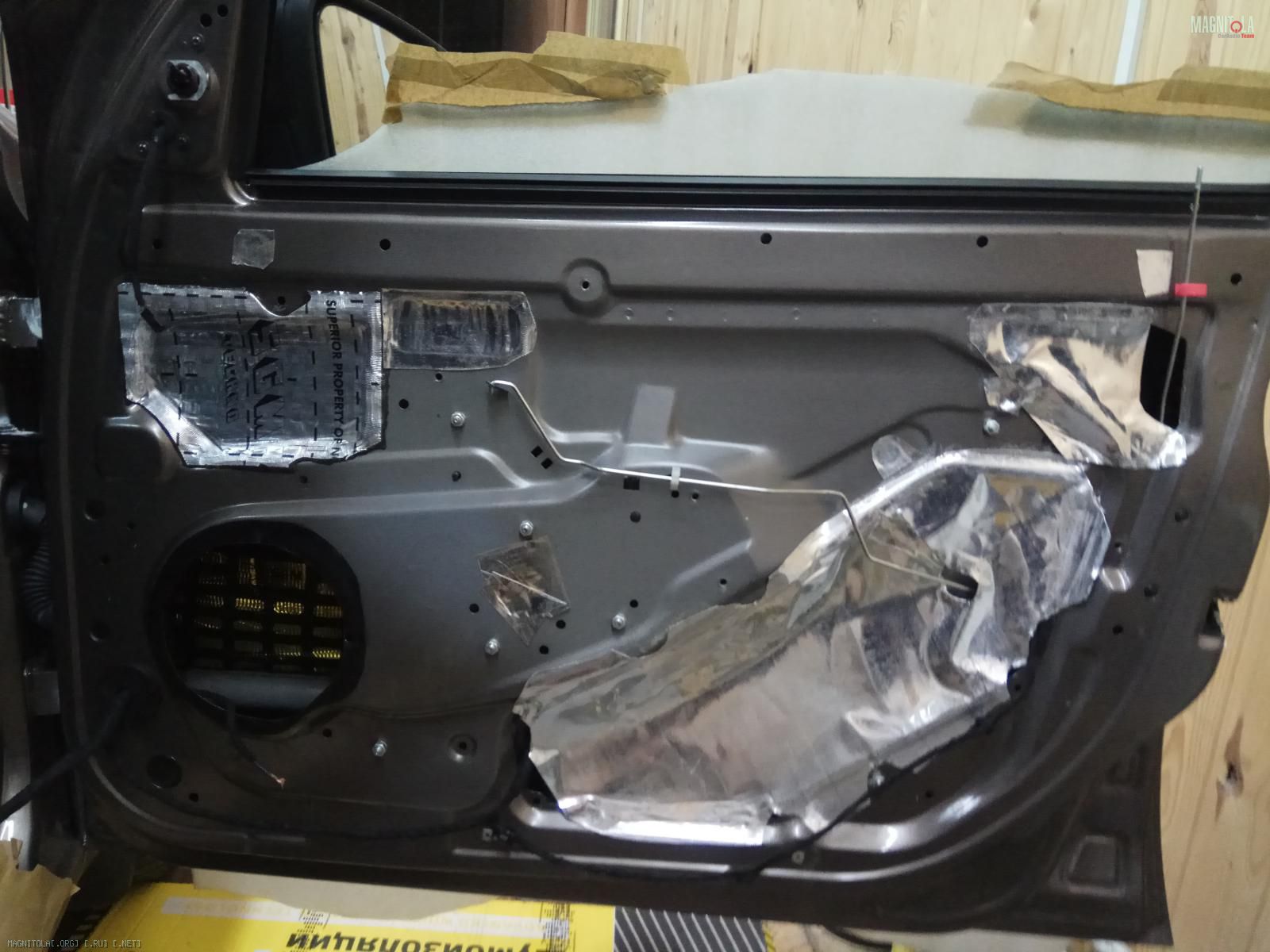

Технологические отверстия закрываем алюминиевым листом 0.4мм.
Вложение 1246350Вложение 1246352Вложение 1246354Вложение 1246356Вложение 1246358Вложение 1246360Вложение 1246362Вложение 1246364Вложение 1246366

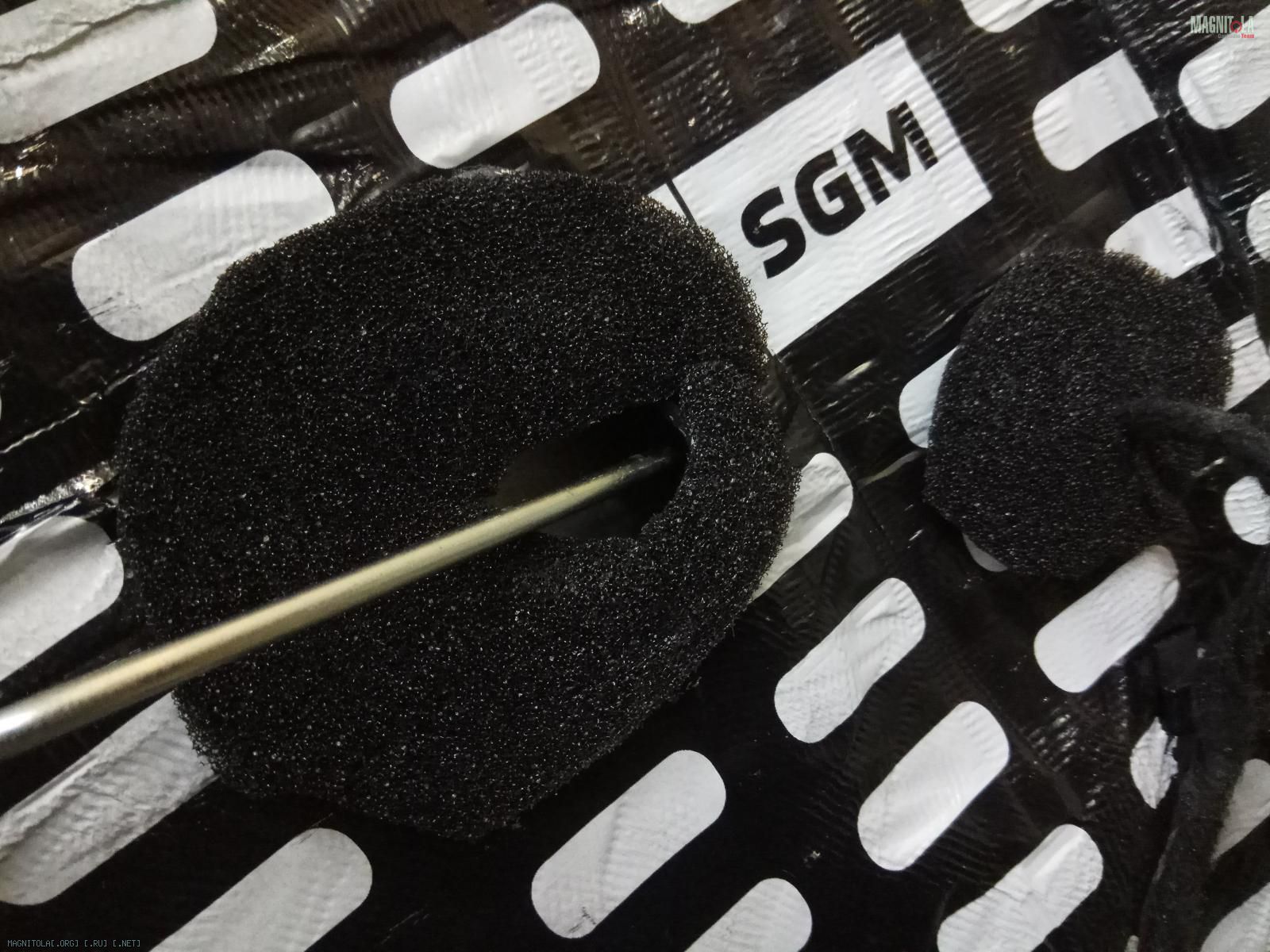

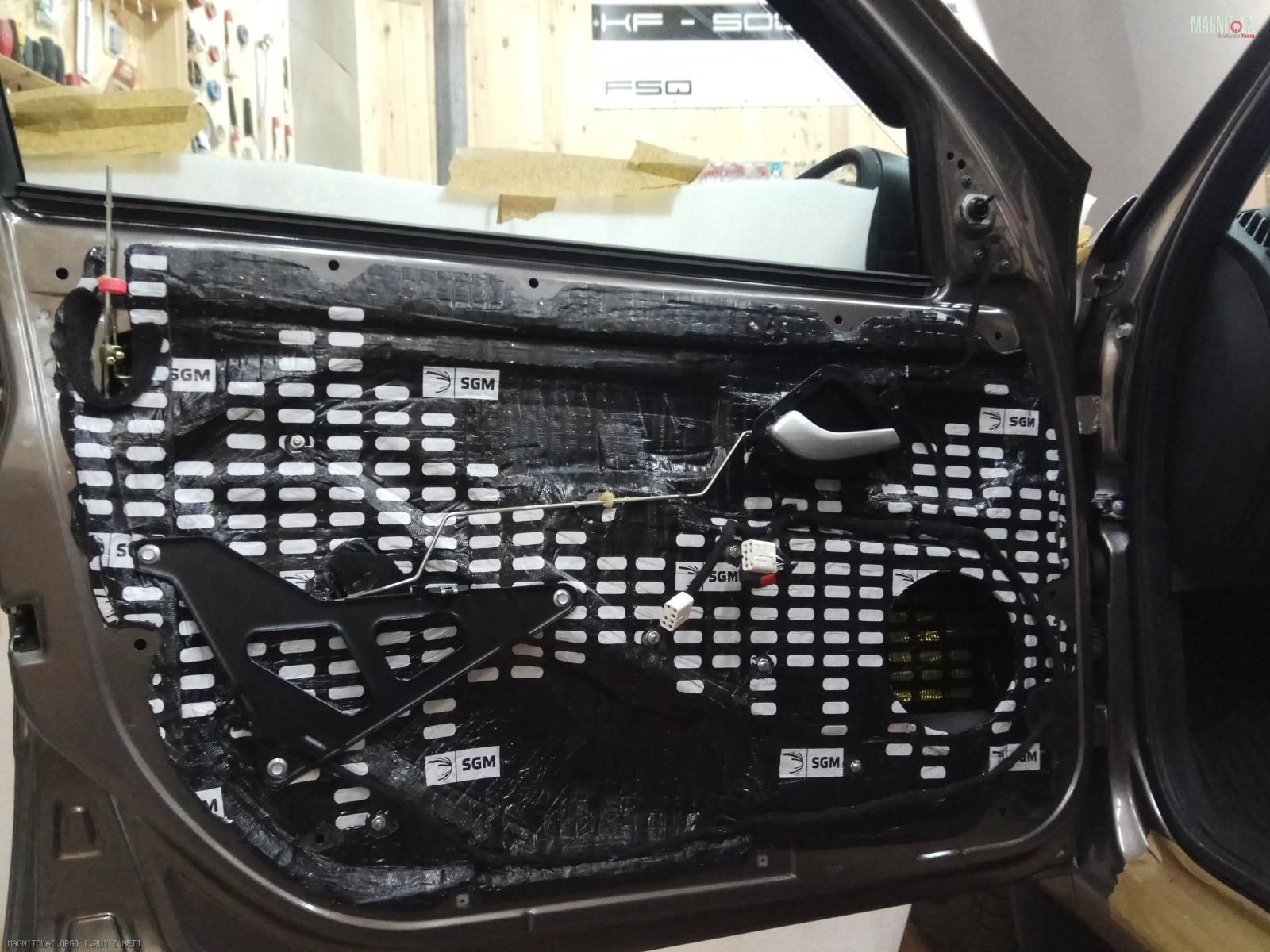

Наносим вибру на лицевой метал, цельным листом.
Смазываем все тяги....
Вложение 1246368Вложение 1246370Вложение 1246372Вложение 1246374Вложение 1246376Вложение 1246378

Изготавливаем, красим кольца под мидбас...
Крепим их на винты....

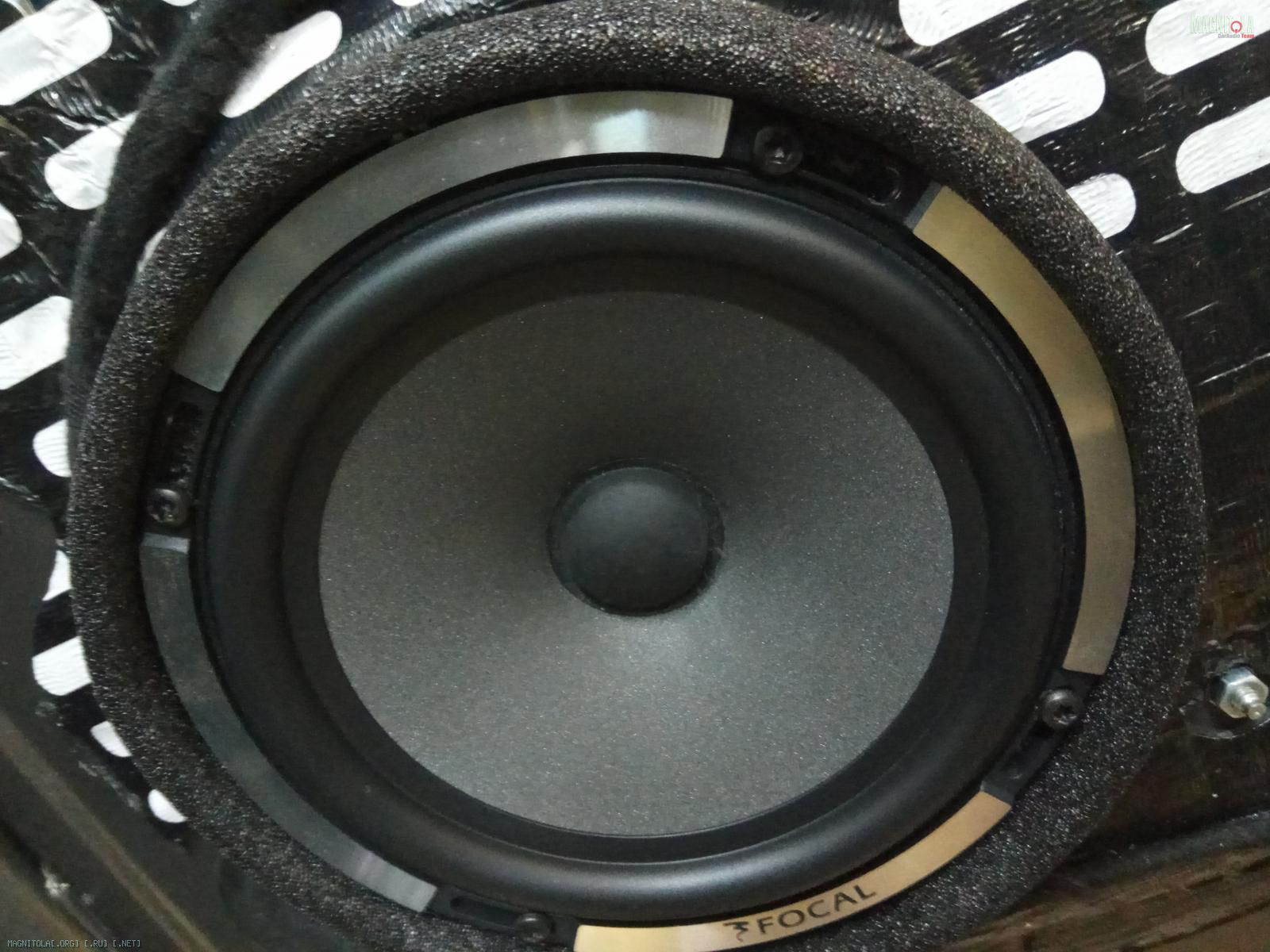

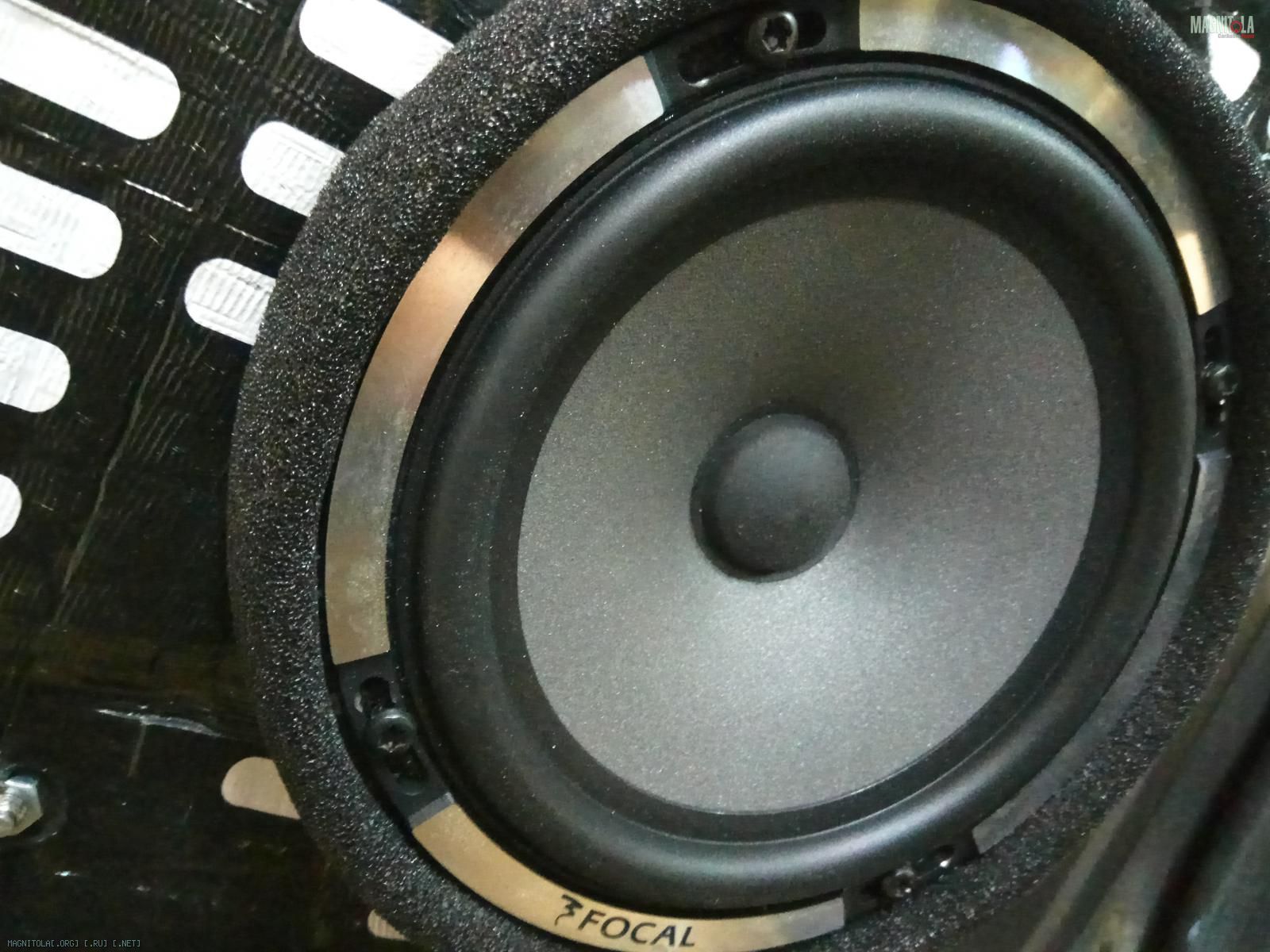

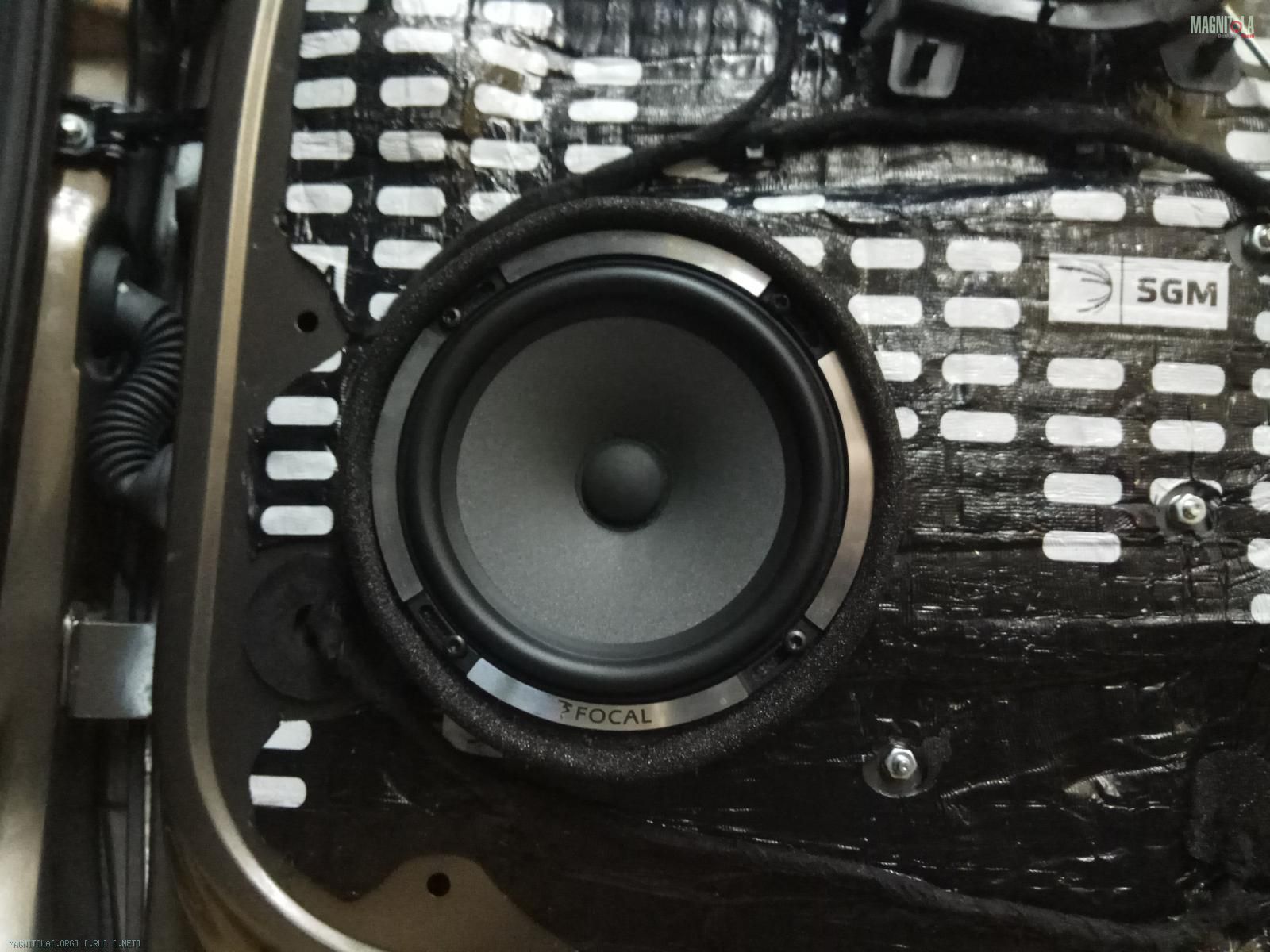

Устанавливаем мидбас...
Саморезы под торкс, волноотвод из битопласта..
Вложение 1246380Вложение 1246382Вложение 1246384Вложение 1246386Вложение 1246388Вложение 1246390Вложение 1246392

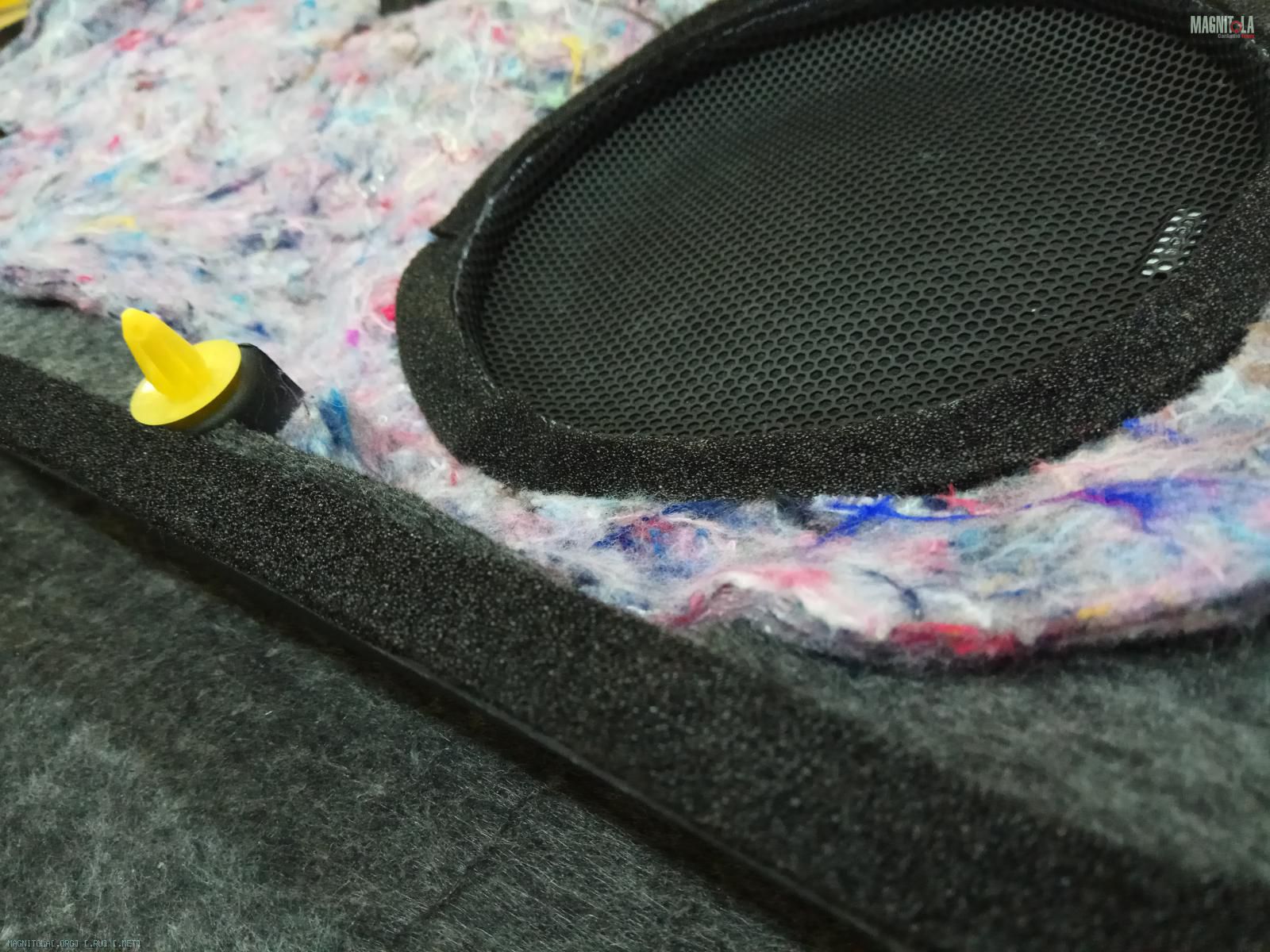

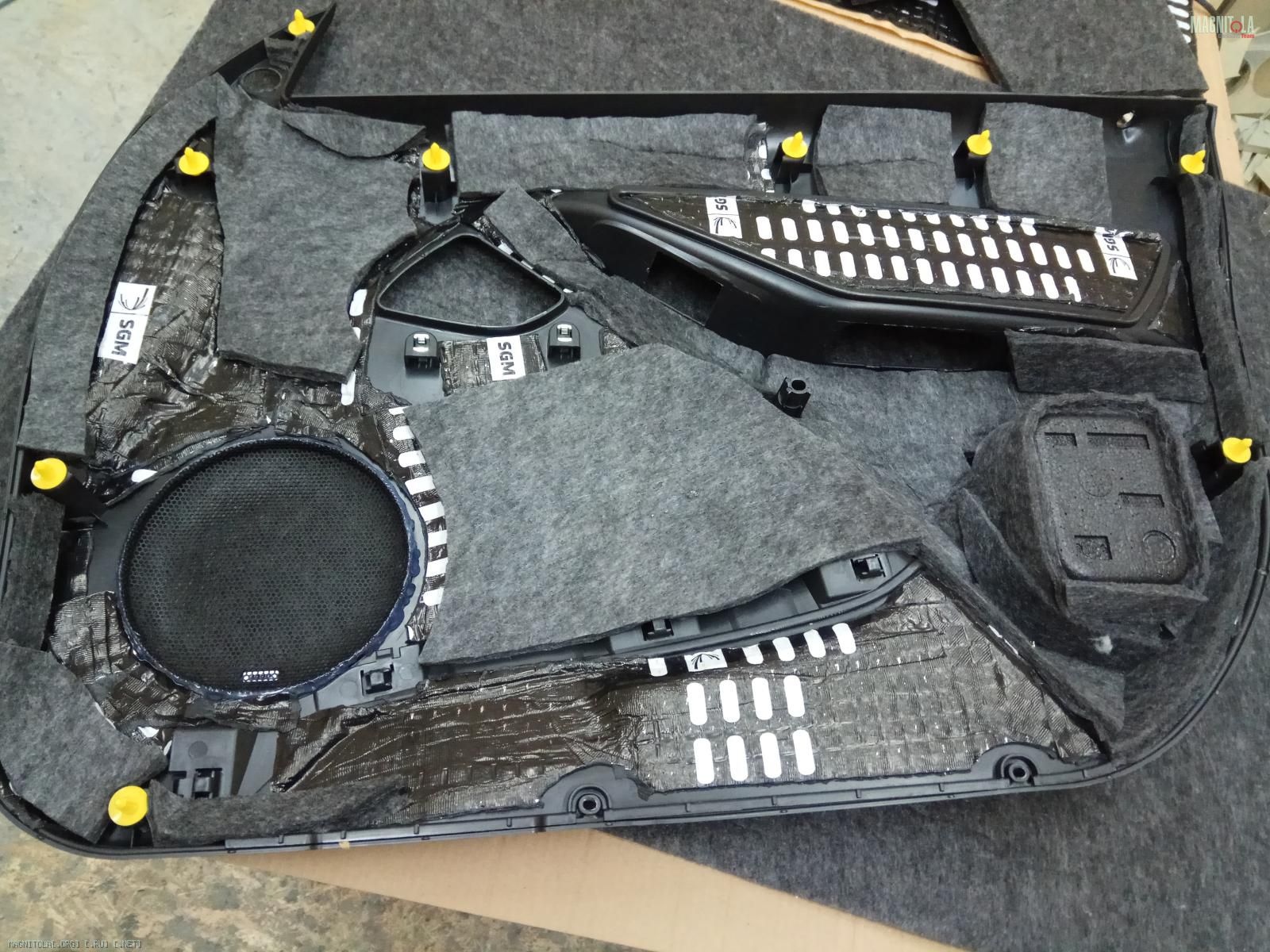

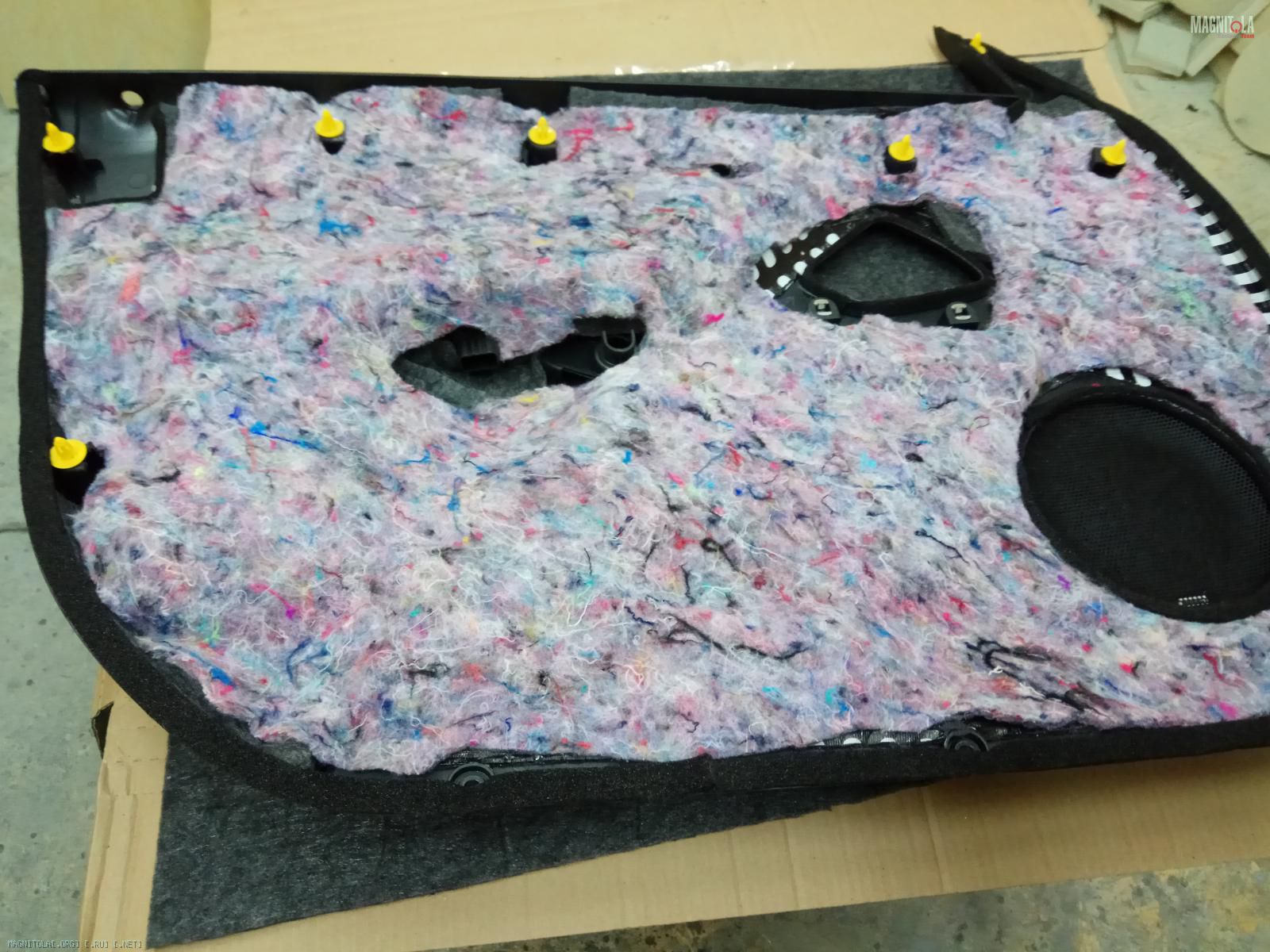

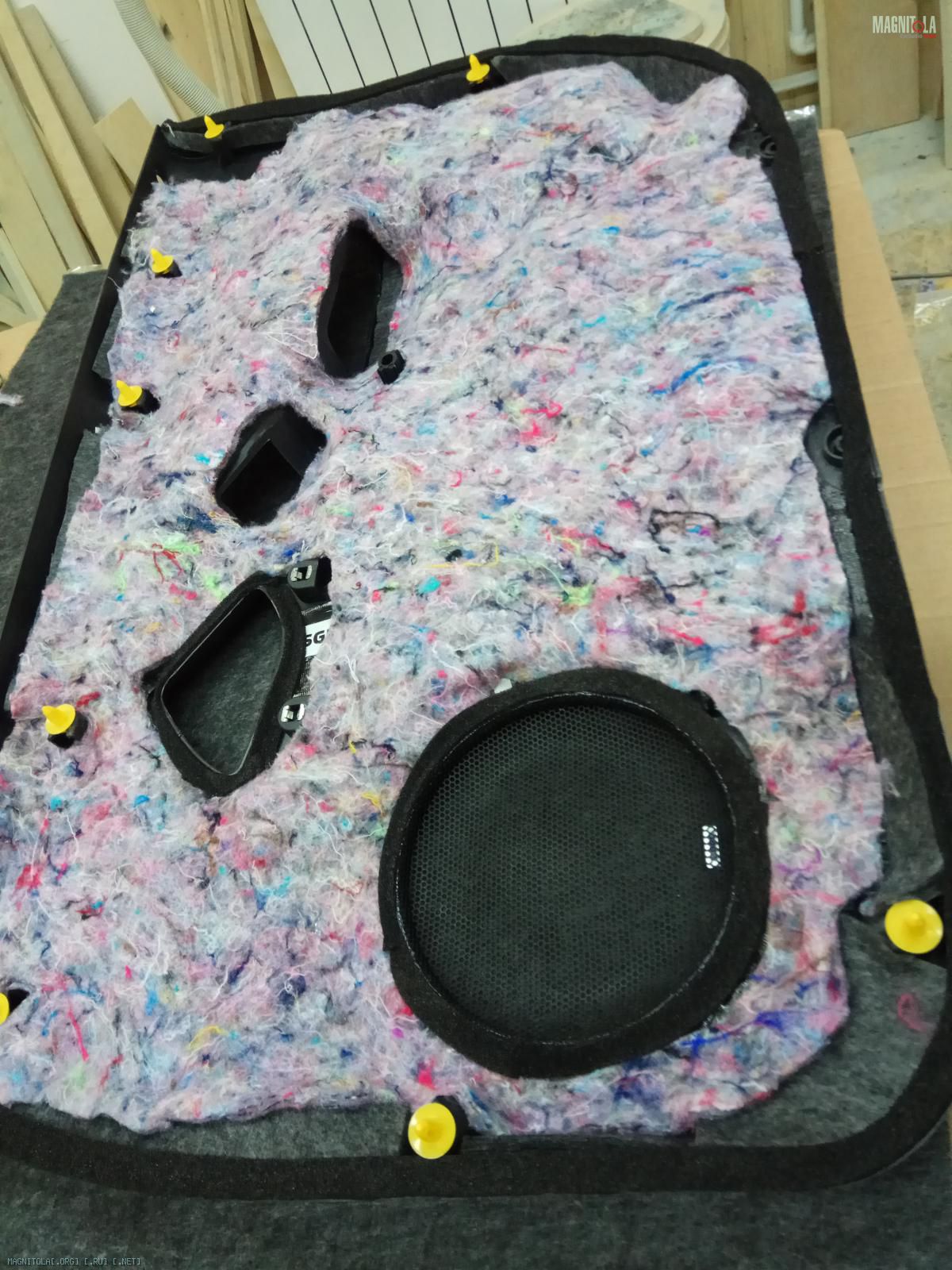

Карты дверей...
Наносим вибру 4мм...
Войлок 10мм...
Шумопоглотитель 10мм.
Уплотнительную ленту по периметру...
Вложение 1246394Вложение 1246396Вложение 1246398Вложение 1246400Вложение 1246402Вложение 1246404Вложение 1246406Вложение 1246408Вложение 1246410

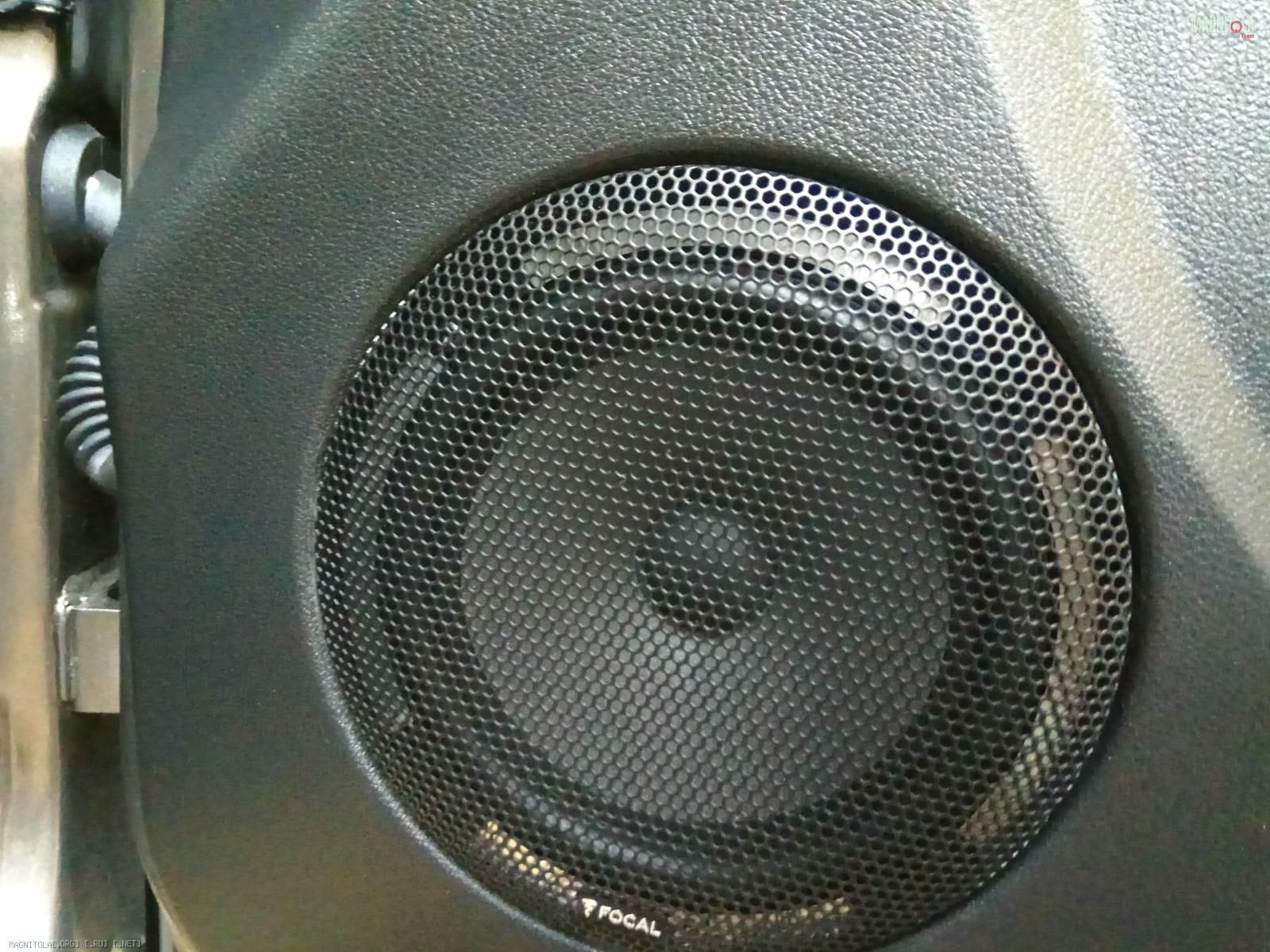

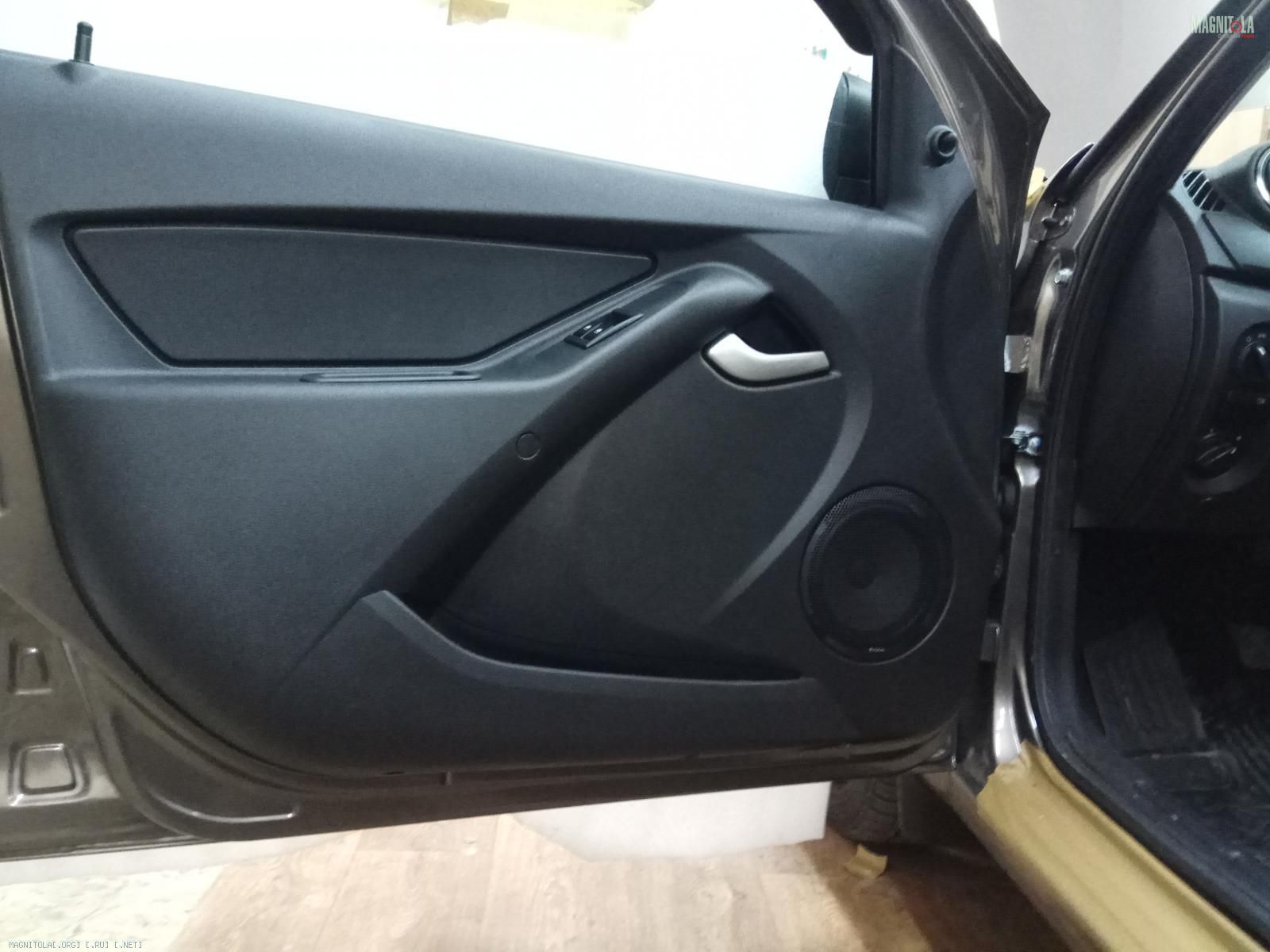

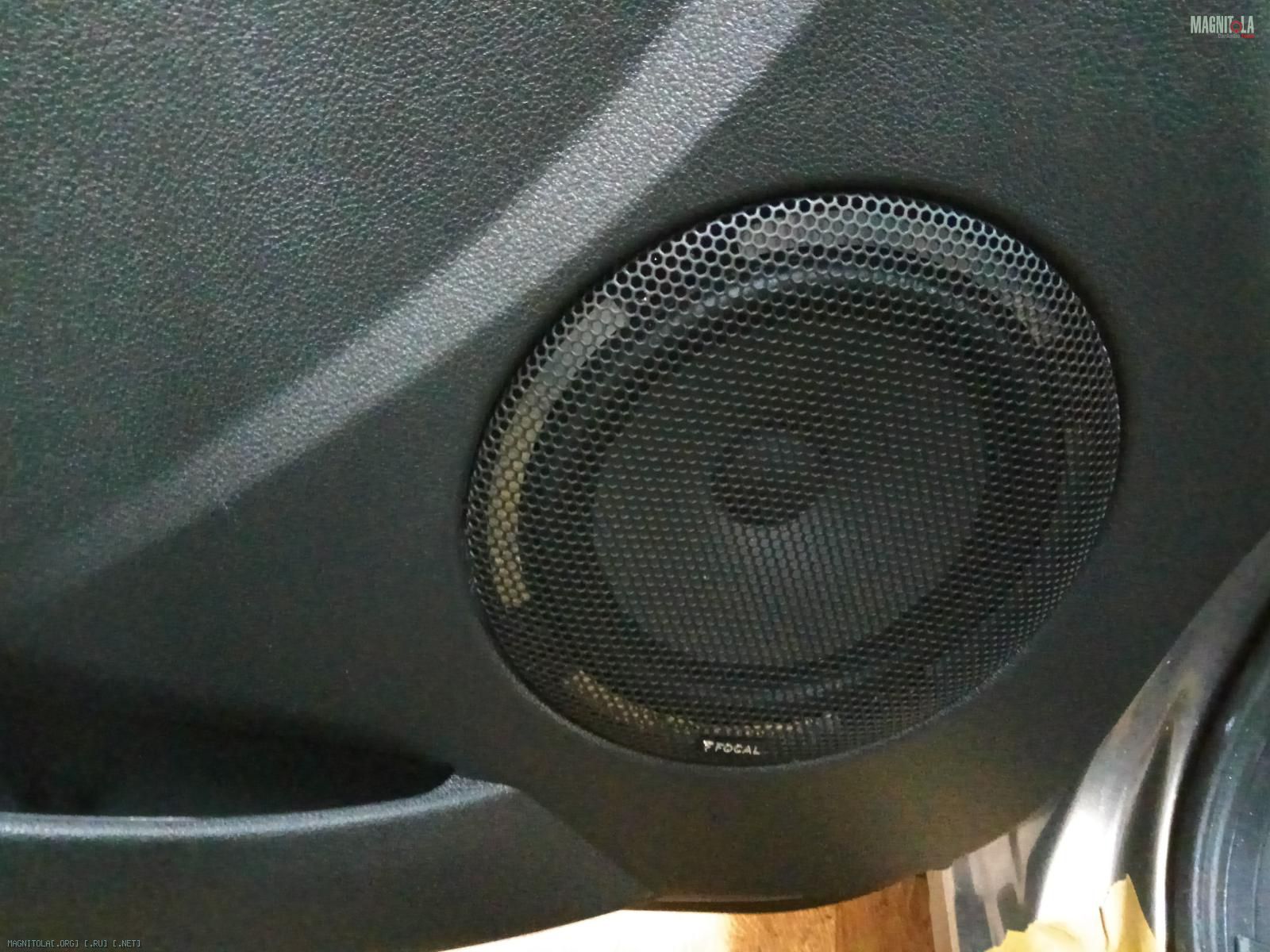

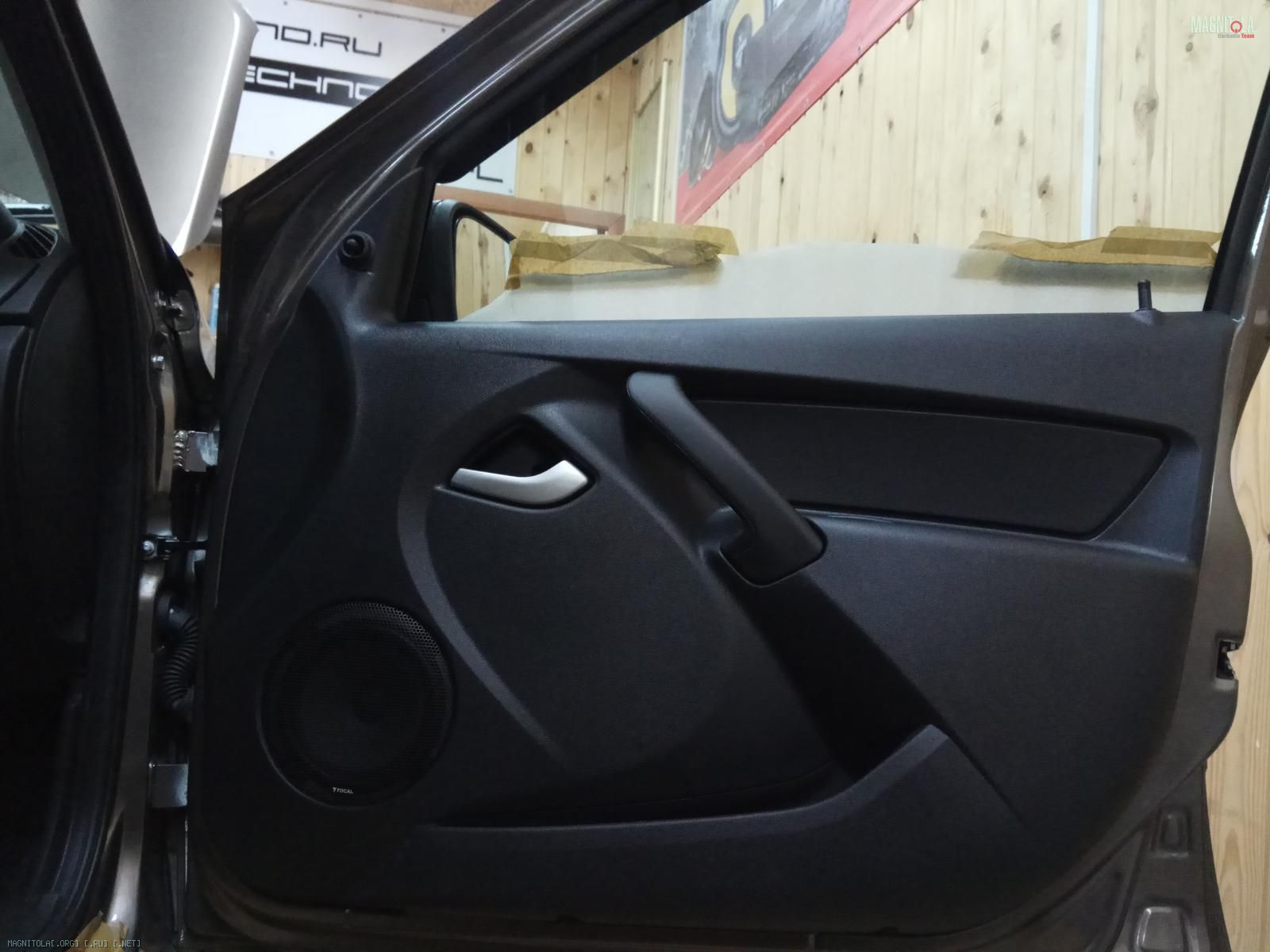

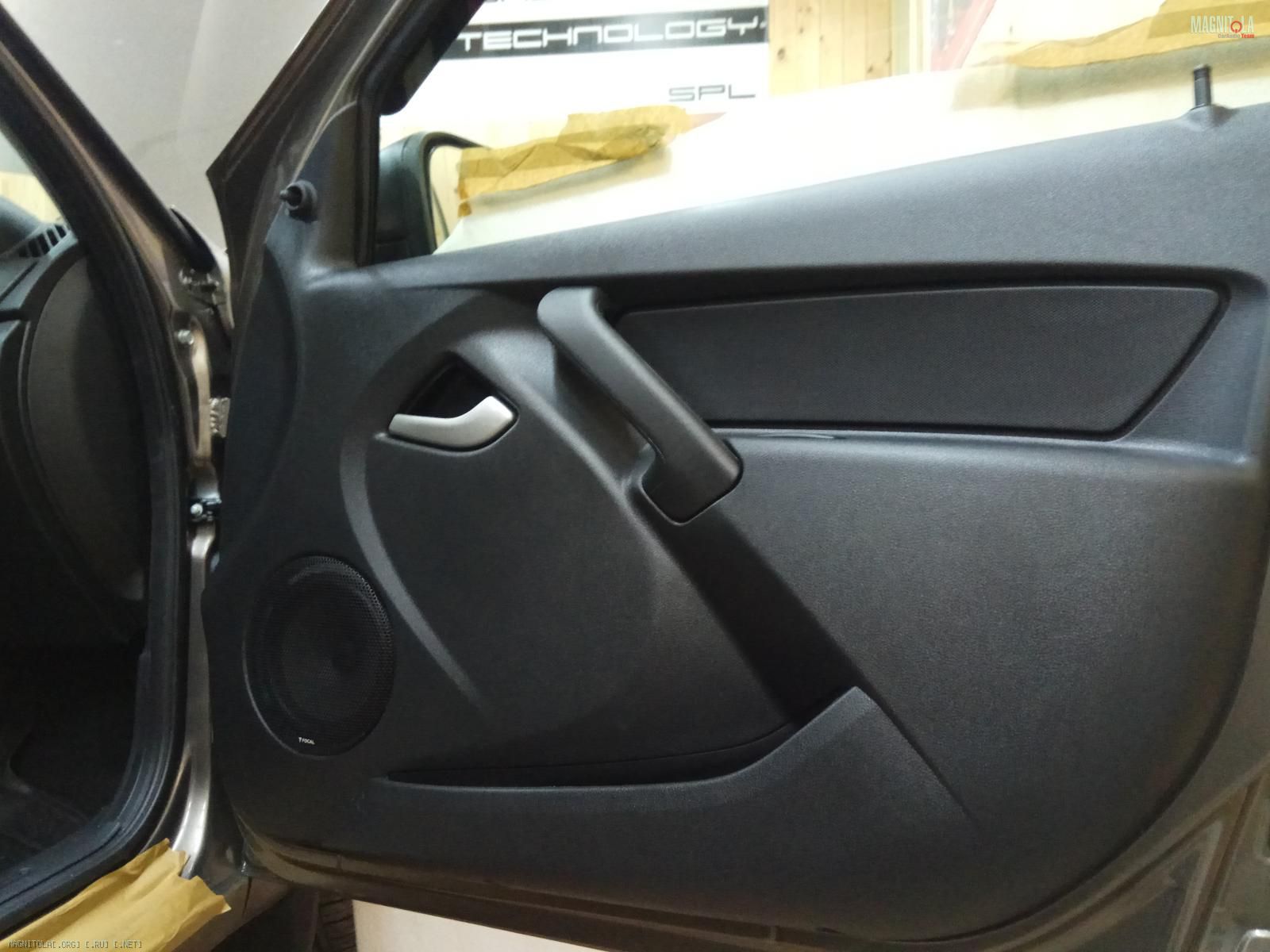

Итог...
Двухполосная АС в поканалке от ГУ.
В итоге играет очень классно, присутствует даже мощный бас...
Вложение 1246412Вложение 1246414Вложение 1246416Вложение 1246418Вложение 1246420Вложение 1246422Вложение 1246424
