3-ка без саба

лишь бы не очередная шляпа

Сообщение от Jo Smittt

принципе пробовал резать мид 100 саб 80 4-ми порядками

Первоначально требовал хоть 150.Не помните?
Аппетит приходит во время еды.

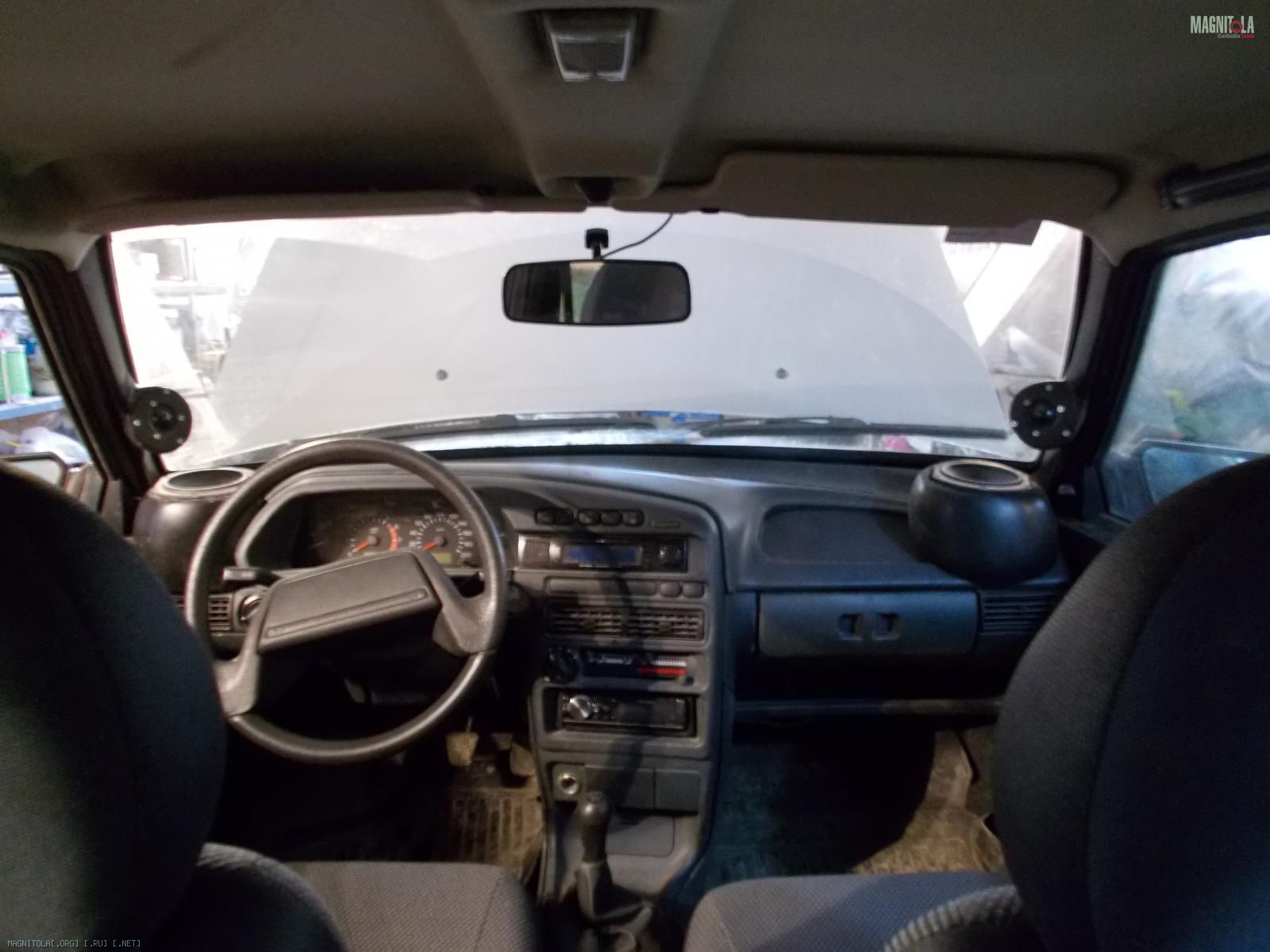

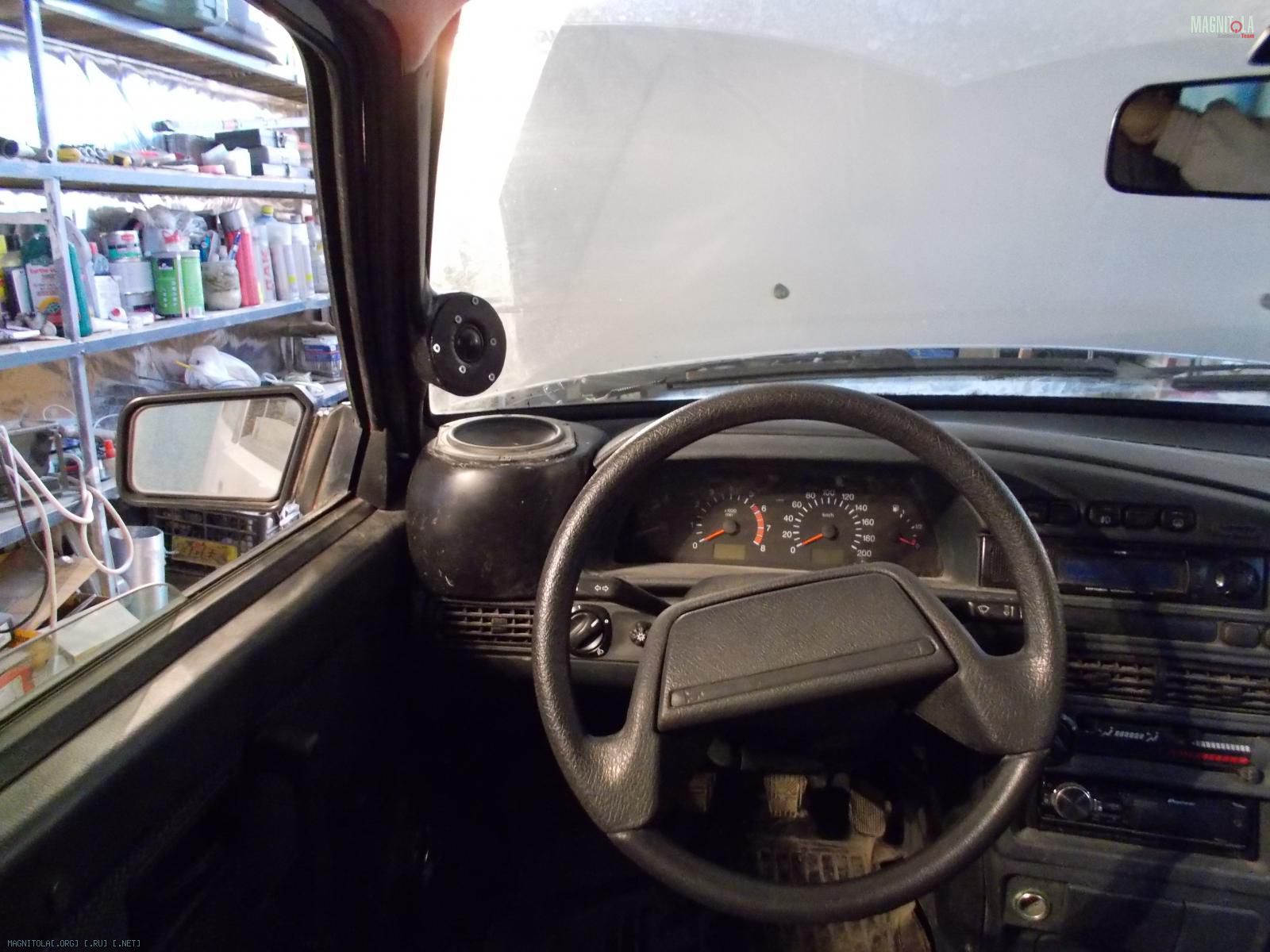

Черновик водительского мида.
Сделал по ранее упомянутой схеме.

По высоте направления, добился приемлемого для себя уровня.ИМХО.
При этом неизбежно получаю "некоторую часть" прямого сигнала с мидов.

Неизбежно - т.к. знал об этом, иначе не выходило у меня добиться нужной высоты сцены, и то не дотянул ИМХО пару см.
Чтобы было понятнее - ось излучения мидов сейчас на уровне верха корпусов пищалок.


Есть у меня подозрение, что можно ещё значительно подсократить этот прямой сигнал (не меняя угла наклона динамика)
закрыв его путь дополнительным барьером, возможно можно даже снизить влияние отраженного от этого барьера сигнала.
Не уверен пока - надо ли, возможна ли успешная реализация.

Про пищалки и их направление можно не говорить - это точно не останется надолго, поэтому тратить время на исправление здесь не планирую.


Бальза надеюсь в ближайшее время приедет, для начала склею свою дорогую фанеру на обшивку дверей. Заказывал в количестве ранее упомянутом.
По внешнему виду пока особо не размышлял - думаю оставить линию штатного подлокотника, сохранить штатные ручки... за исключением весла - эсп будет.


По отделке мидов пока нет смысла, сделал 3 версии вод. ящика и 2 пассажирского - возможно еще не все.
Так как шумовиброизоляцию торпеды сделал как смог, если соберусь с мыслями сделать усиленный стеклопластиковый вариант думаю общий знаменатель будет выше.

Помимо бальзы можно использовать кедр, осину, тополь , ольху , липу. Плотность у них в среднем в два раза выше бальзы. Себе я так и планировал делать : стенки бальзовый переклей с переменой направления волокон , усиленный хотя бы с одной стороны стеклотканью на смоле (бальза очень мягкое дерево и легко продавливается ногтем) , силовые элементы короба планировал из липы.

силовые элементы из "застекленной" бальзы в виде ребер - планирую пока...шлак?
проблема в том что высокие ребра в узком корпусе сами по себе проблема.

Сообщение от Jo Smittt

силовые элементы из "застекленной" бальзы в виде ребер - планирую пока...шлак?
проблема в том что высокие ребра в узком корпусе сами по себе проблема.

Я планировал без ребер. Переклей с перпендикулярным расположением волокон на смоле +стеклоткань дают весьма жесткую конструкцию. Бальза же сама по себе плохо проводит звук, у нее пористая структура , а древесина вязкая.

Сообщение от Jo Smittt

Есть у меня подозрение, что можно ещё значительно подсократить этот прямой сигнал (не меняя угла наклона динамика)
закрыв его путь дополнительным барьером, возможно можно даже снизить влияние отраженного от этого барьера сигнала.

Размер препятствия должен быть соизмерим с длиной звуковой волны.
Одним словом: не надейтесь.

Сообщение от Папа Карло

Я планировал без ребер. Переклей с перпендикулярным расположением волокон на смоле +стеклоткань дают весьма жесткую конструкцию. Бальза же сама по себе плохо проводит звук, у нее пористая структура , а древесина вязкая.

Кстати,отражённая волна будет иметь, в этом случае,плохое поглощение,а это в свою очередь придаёт дополнительный призвук.,

Сообщение от gena60

Кстати,отражённая волна будет иметь, в этом случае,плохое поглощение,а это в свою очередь придаёт дополнительный призвук.,

Так для этих целей предусматривал пирамидки на самоклейке от Шумова и синтепон. В плоском ящике без них при любом раскладе тяжко.

Пытался ознакомиться с брошюрой Эфрусси насчет акустического оформления

Насчет размеров зя по таблице согласно диаметра диффузора насчитал примерно 43*30*21см

В реалиях надеюсь хотя-бы на (40-50)*30*(10-12)см внутреннего объема

Сабу надо 122мм посадочного минимум, так что в месте посадки будет глубже, но в целом 10-12см

Ещё этот Деятель пишет что "акустическое демпфирование не может быть применено... в объеме ящика менее 0,05м3" был немого в ступоре...насчет набивки.

Признаюсь читал плохо, может где не так понял.

Заинтересовал больше рисунок "частотных характеристик в ящиках разной формы"

Думаю стенку зя внешнюю сделать полусферой или со скошенными краями.

Стенки пока толщиной 2см, ребра 2см, пару стяжек по центру, покрыть мастикой нутро , далее вата/шерсть/синтепон на весь объем, хочу попробовать без герметона вначале.

если не прокатит - слой цинка и добирать толщину стенок.

насчет того какая добротность нужна, думаю в курсе - не выше 0,707 (это мну про литраж )


примерно так себе представляю.
