Приветствую всех кто зайдёт почитать данную тему!
Как уже многие узнали, линейка продуктов серии Warhead где-то недели две три назад была обновлена и дополнена новыми усилителями.
Начало в линейке Warhead по части усилителей было положено усилителем Ural W 2.180.
Данный усилитель я подробно разобрал, включая и вариант его твика вот в этой теме http://magnitola.org/ural/281044-ser...w-2-180-a.html.
Продолжение серии усилителей Warhead ознаменовано дополнением серии 4-х канальным усилителем Ural (Урал) 4.135 и моноблоком Ural (Урал) W 1.1800.
Соответственно в этой теме я намерен рассмотреть Ural (Урал) 4.135.
Анонс, представление и краткие ТТХ как положено на сайте производителя представлены :
Сейчас многие на сматрфонах, т.ч. чтоб не перескакивать бедолагам :) по ссылкам, привожу тут краткие технические характеристики обозначенные производителем :
Класс AB
Номинальная выходная мощность (4 Ом), Вт: 4х135
Номинальная выходная мощность (2 Ом), Вт: 4х225
Номинальная выходная мощность мостовое подключение (4 Ом), Вт: 2х430
Диапазон частот(-3дБ), Гц, не уже: 10–50000
Коэффициент гармонических искажений, %, не более: 0,05
Разделение каналов, дБ, не менее: 60
Входная чувствительность, В: 0,2–6
Взвешенное отношение сигнал/шум (МЭК А), дБ, не менее: 100
Пределы регулировки ФНЧ (12 дБ/окт), Гц: 10–8000
Пределы регулировки ФВЧ (12 дБ/окт), Гц: 10–8000
Регулировка усиления баса (45 Гц), дБ: 0–9
Размеры, мм: 450x230x52
То, что лично мне сразу бросилось в глаза, так это заявленная номинальная мощность 4х135 ватт, которые по моим понятиям совершенно логично связаны с габаритными размерами 450x230x52, не маленький :), совсем не маленький. И кроме этого так же и то, что диапазон перестройки и HPF и LPF заявлен очень большим диапазоном, аж 10-8000гц . Причём широко диапазонные фильтры заявлены как в 2х канальнике так и 4х канальнике.
К слову сказать в предыдущем Ural W 2.180, т.е. в первой его ревизии, фильтры были обычные, т.е. узкополосными.
Скорее всего производитель услышал :) то, что сейчас происходит в сегменте Car-audio, то что в тренде :), когда многие стремятся реализовывать системы по принципу поканального усиления, но не прибегая к процессорным средствам или раздельным пассивным кроссоверам, а средствами аналоговой обработки сигнала, т.е. средствами расширенного диапазона перестройки фильтров усилителей части системы.
И собственно именно поэтому как я думаю Ural и реализовал эту потребность рынка в своей обновлённой серии Warhead и в 2х и 4х канальных усилителях.
Итак приступим.... как говориться : "ближе к телу" (с)......
Фото сессия как и должно быть в модельном бизнесе начинается с верхней одежды и далее процесс постепенного раздевания ))).
Собственно не будем и мы от этих традиций отступать :).
Внешняя одёжка :
Вложение 961362 Вложение 961364 Вложение 961366
как видим внешнее убранство Ural W 4.135 выполнено абсолютно в едином и уже привычном и узнаваемом стиле Ural.
Расстёгиваем верхнюю одежду:
Вложение 961368 Вложение 961370 Вложение 961372
тут тоже видим то, что и уже встречали в первой ревизии Ural W 2.180, тело лежит в упаковке просто, легко и надёжно.

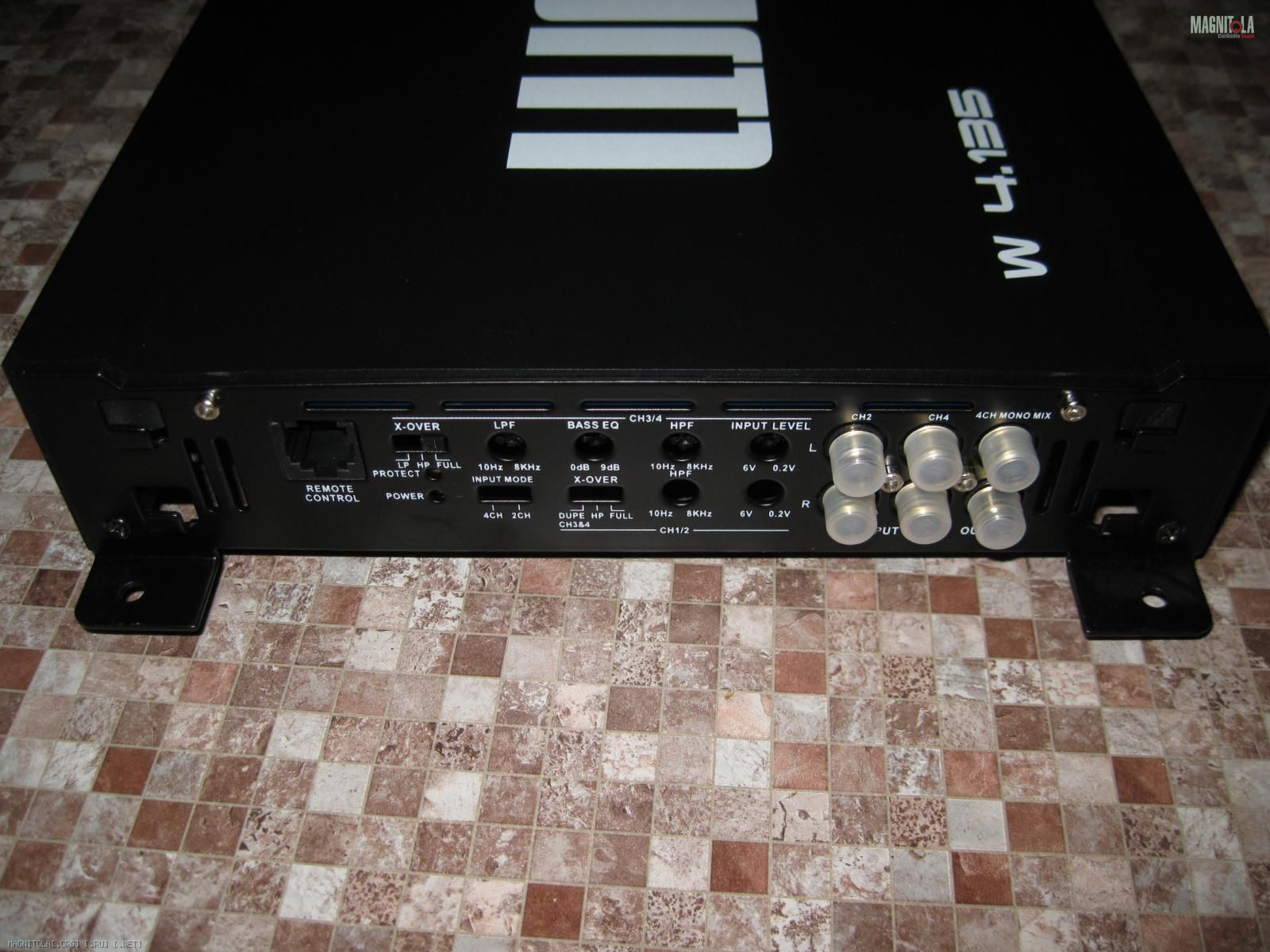

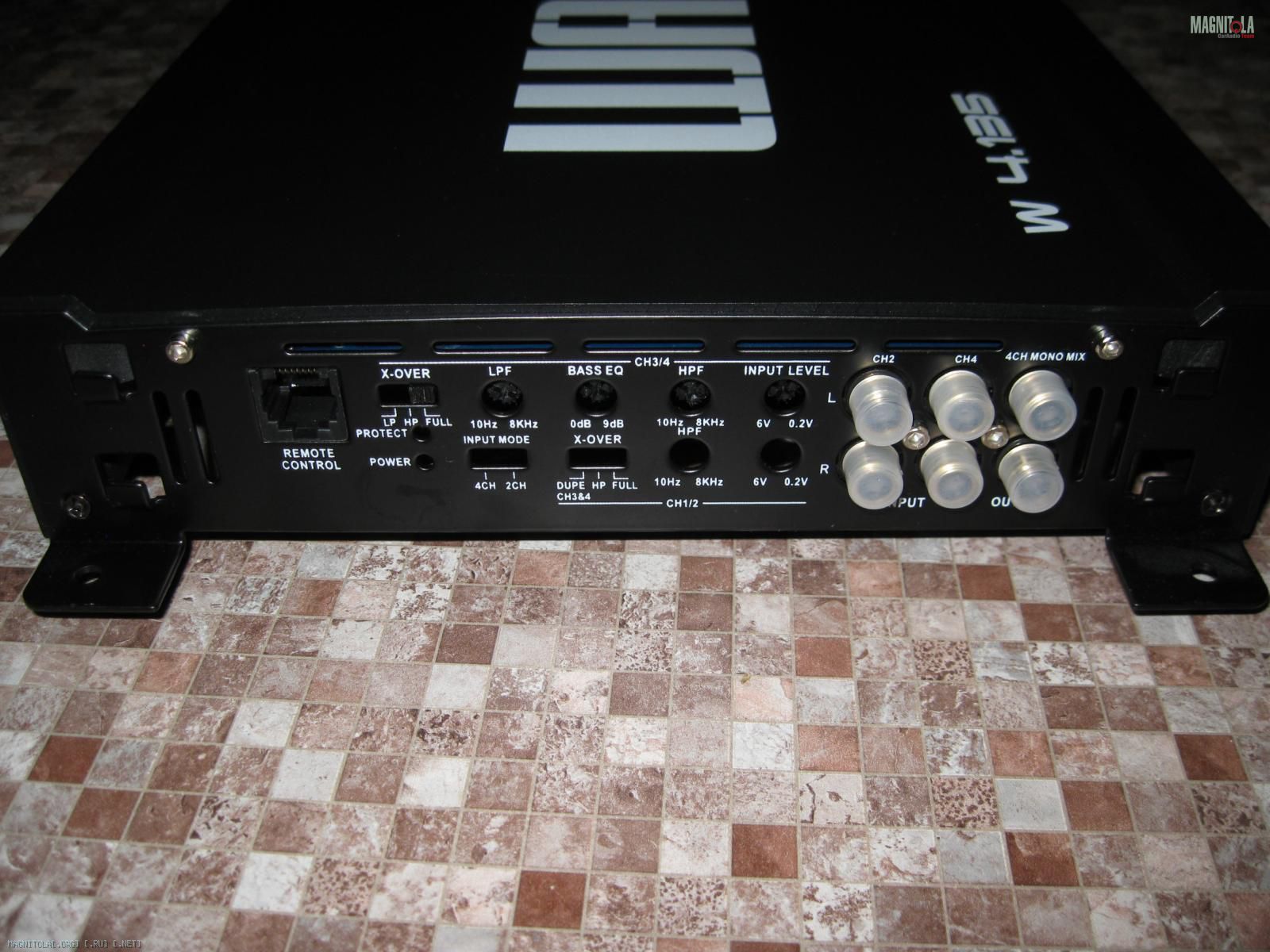

Ну, после скидывания так сказать пальто :), присмотримся к деталям и аксессуарам оформления так сказать :):
Вложение 961374 Вложение 961376
Как мне думается на этих двух фото всё очевидно, реально желающий познать, всё увидит сам......
Но для того, чтоб углублённо/цельно понять суть девайса, всё же нужно обратиться к сопроводительной документации, т.е. хотя бы взглянуть, а правильнее и лучше почитать мануал пользователя.
Собственно говоря вот он, смотрим, читаем, вникаем :
Вложение 961378 Вложение 961380 Вложение 961382 Вложение 961384
Вложение 961386 Вложение 961388 Вложение 961390 Вложение 961392
Вложение 961394 Вложение 961396
Как видим, мануал пользователя реализован, как уже принято многими производителями хорошим тоном, когда мануал выполнен единым/общим сразу для всех девайсов входящих в серию. В общем читаем, весь функционал и возможности использования девайсов в мануале расписан.

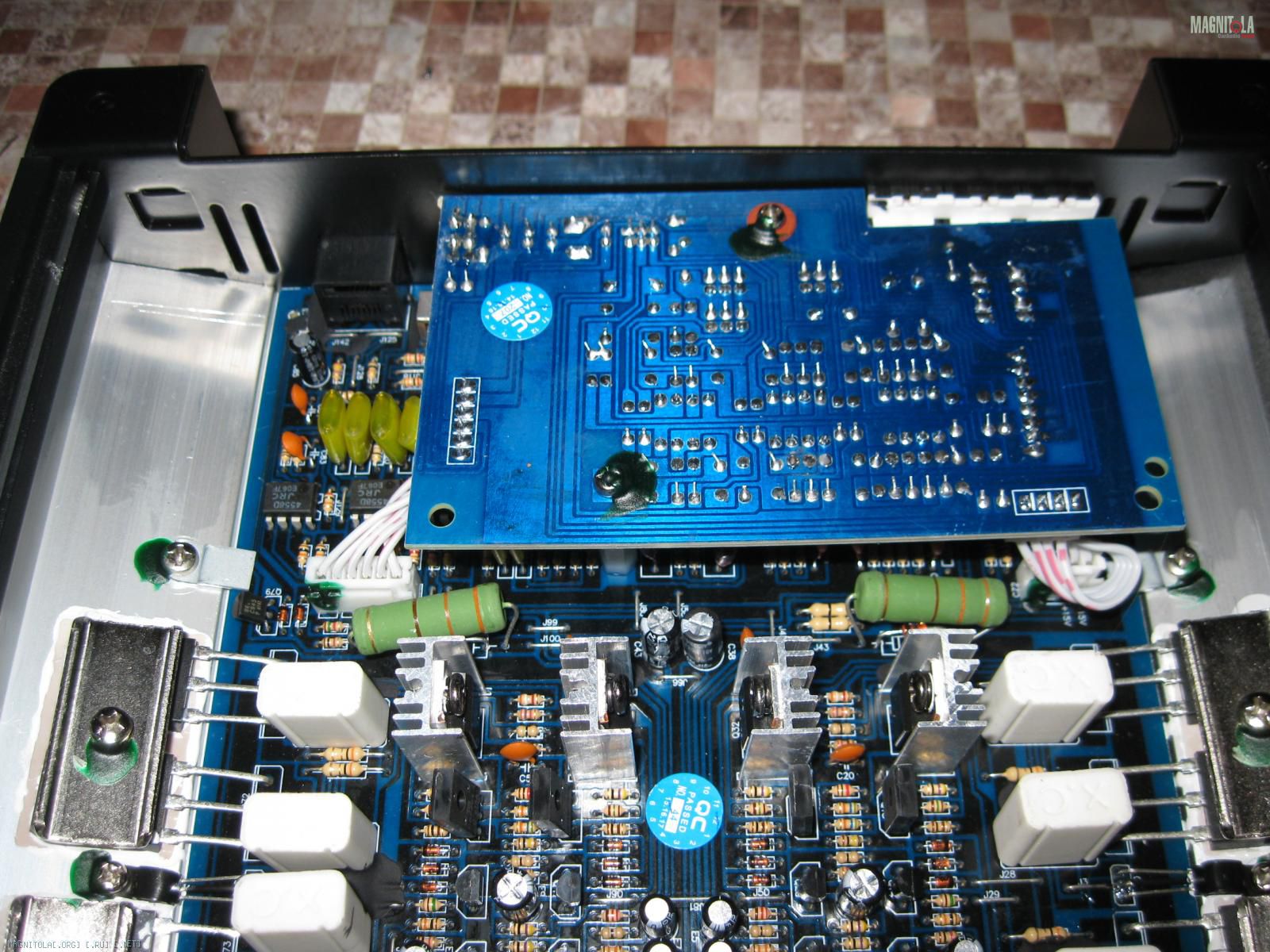

Переворачиваем и снимаем заднюю крышку :
Вложение 961446 Вложение 961448 Вложение 961450

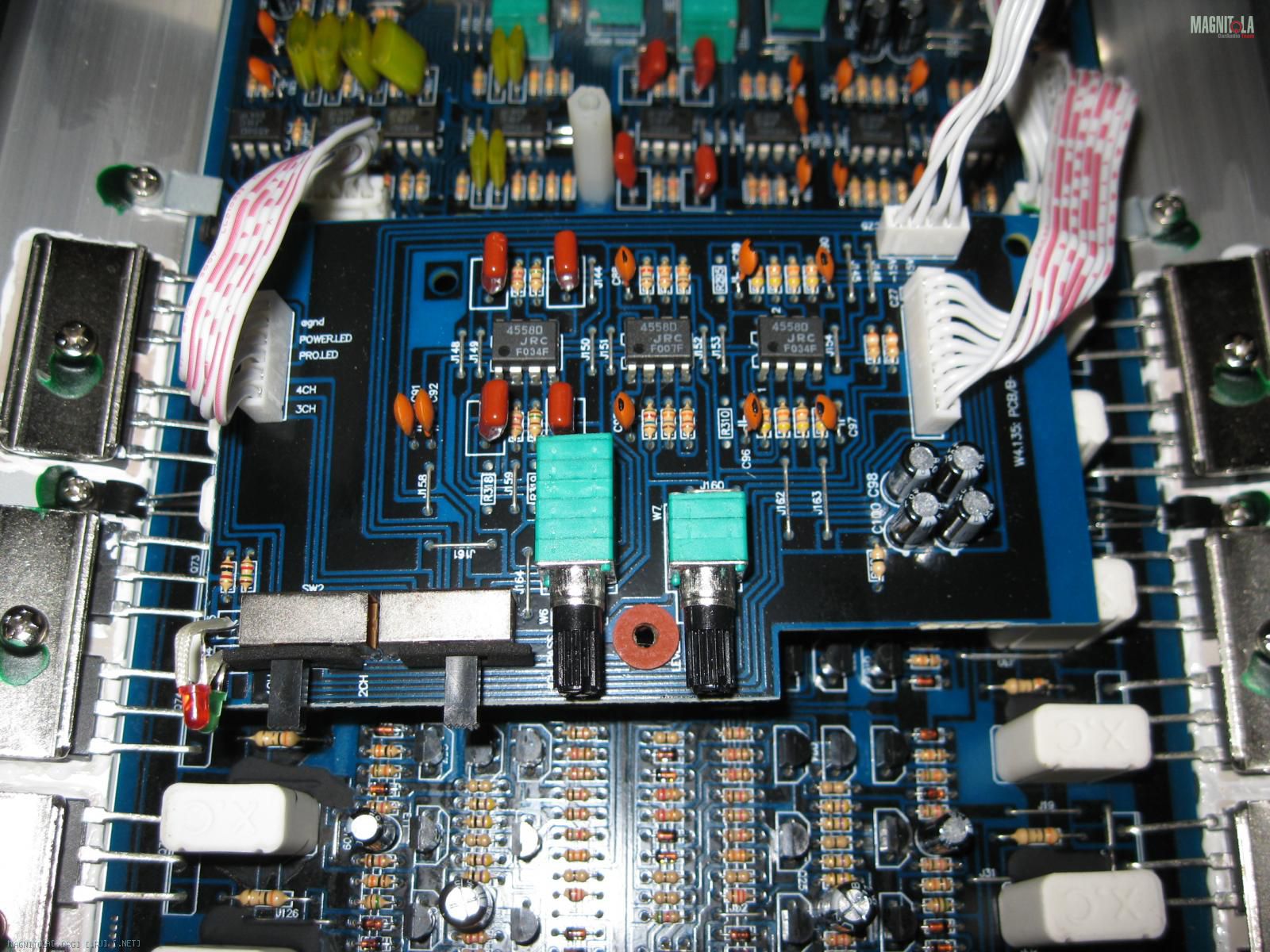

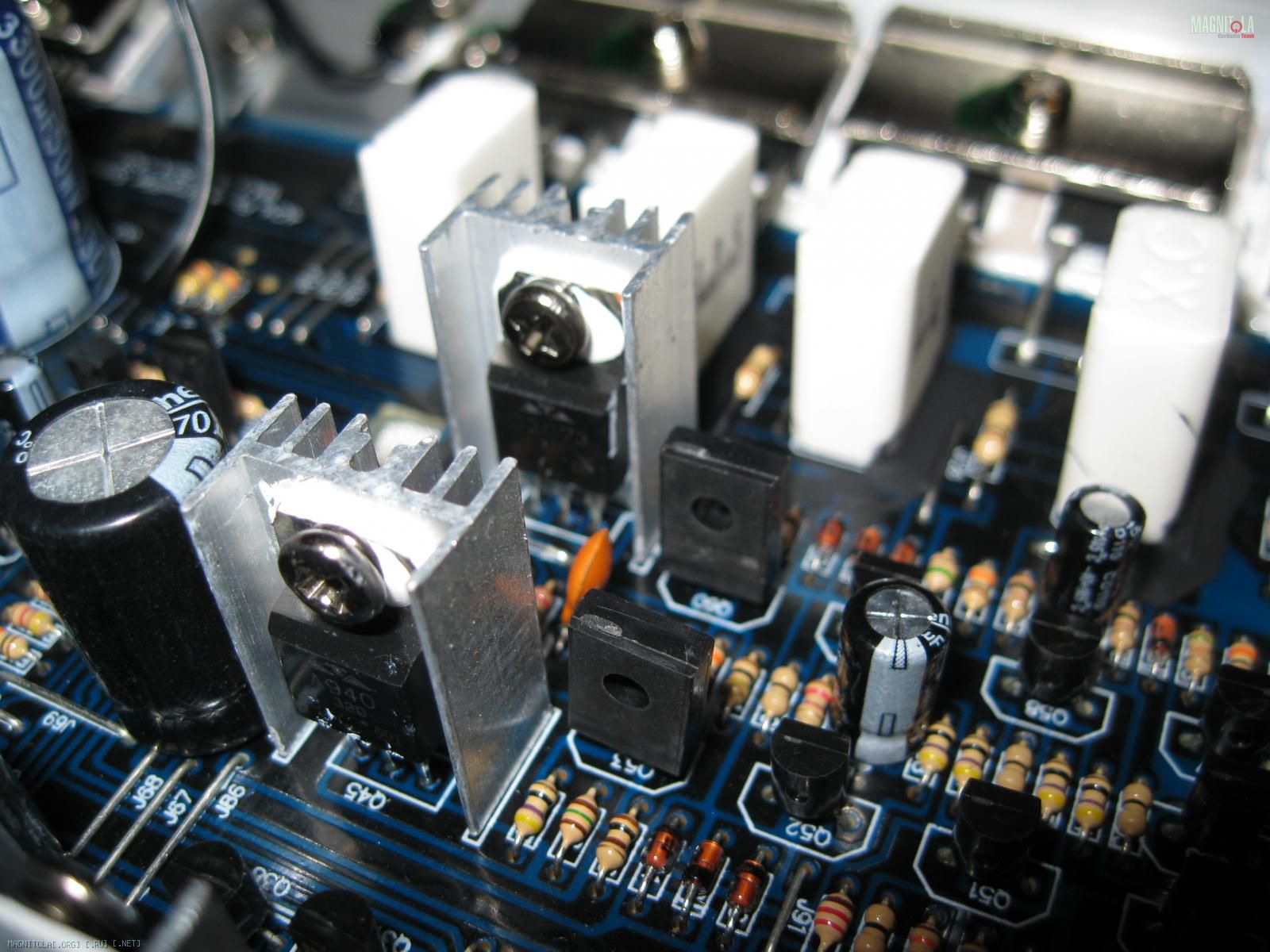

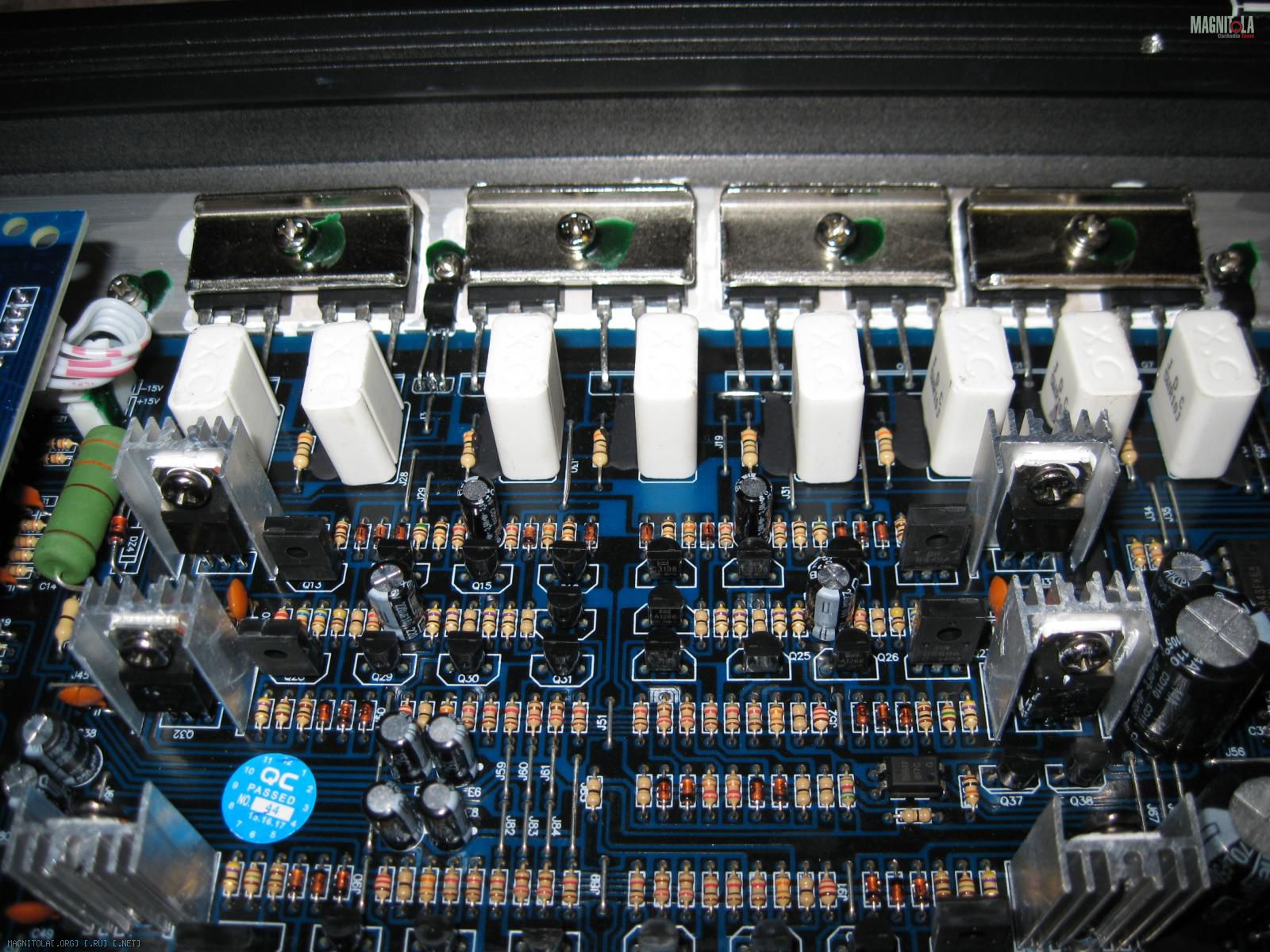

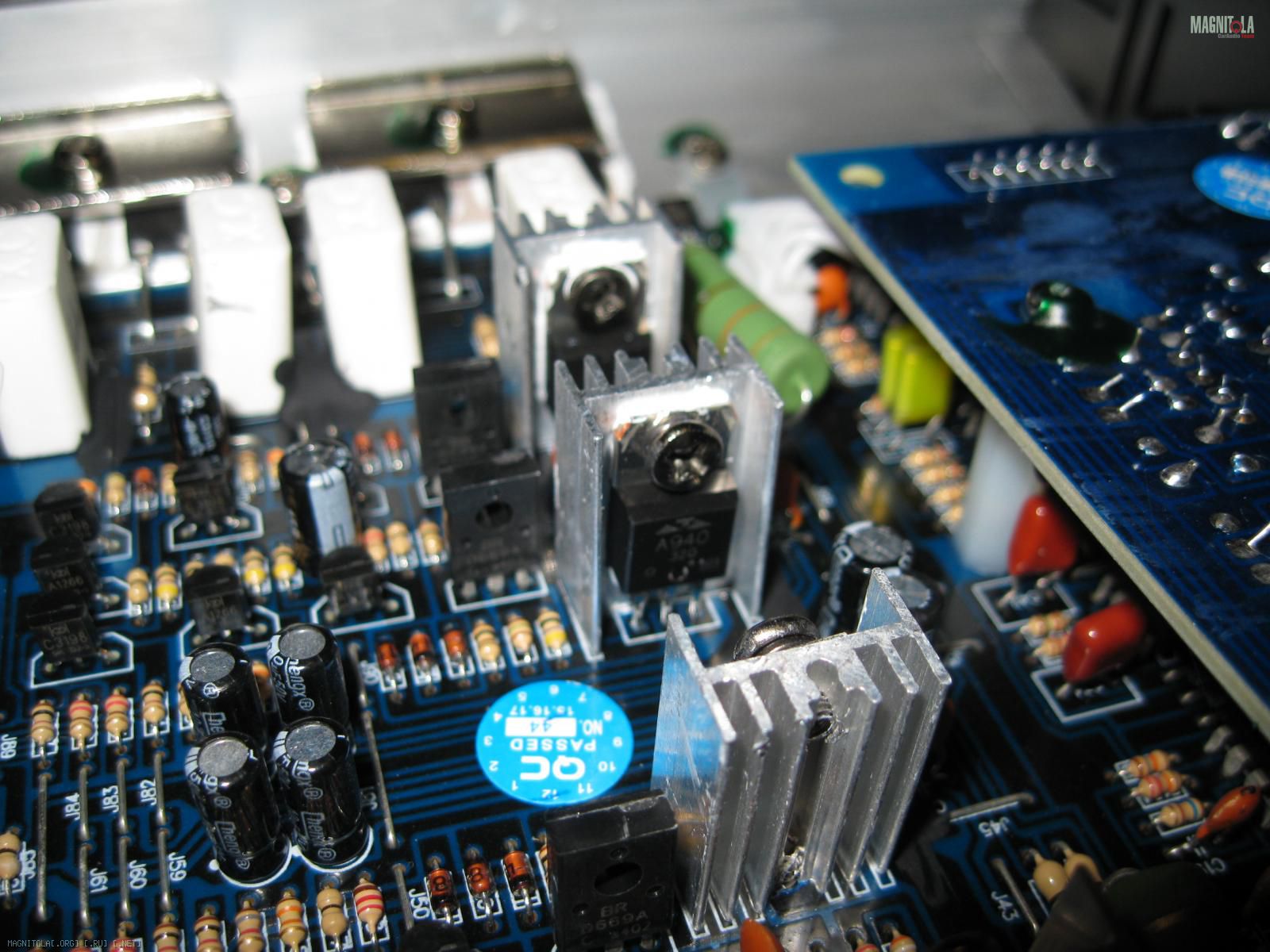

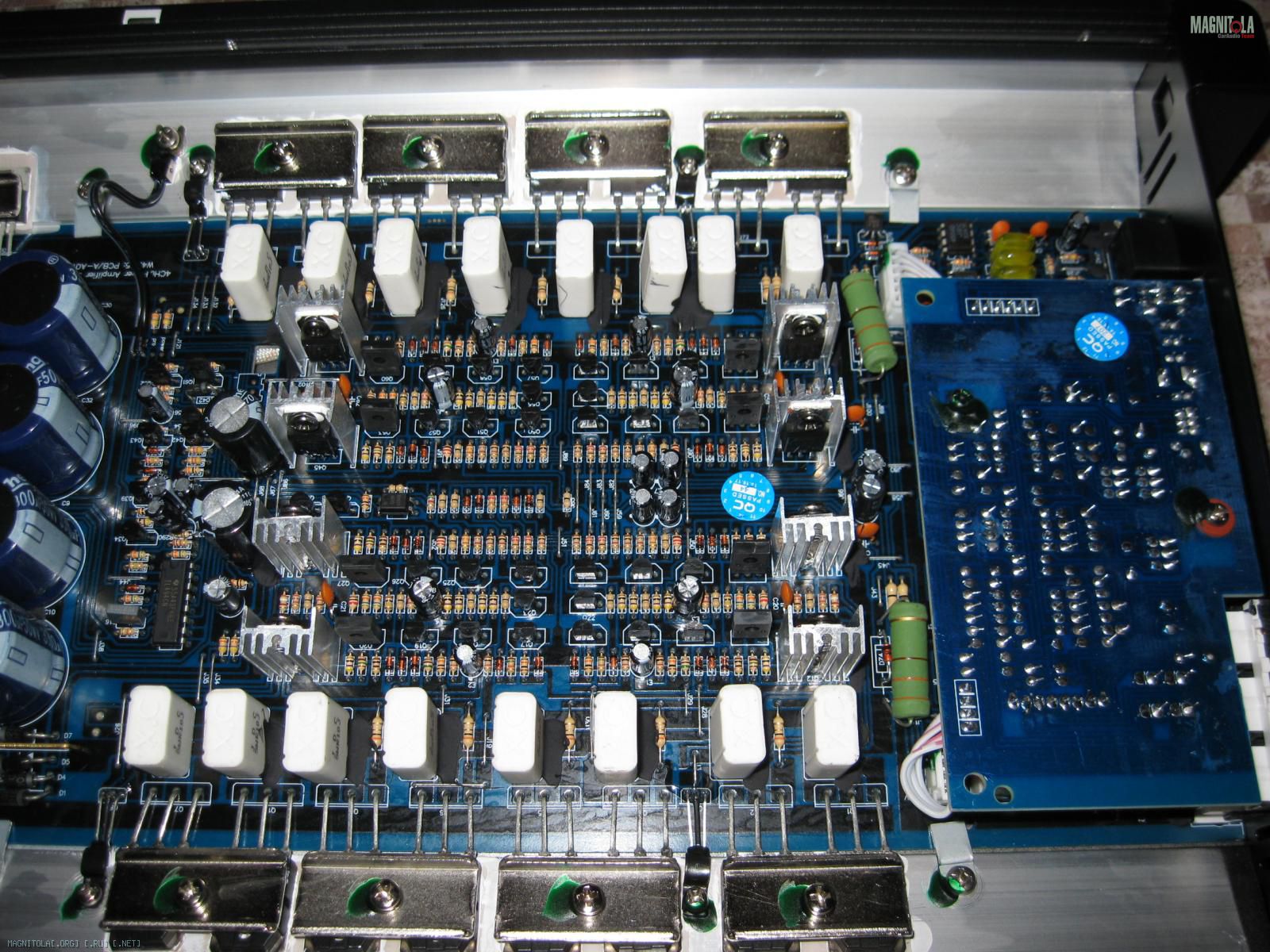

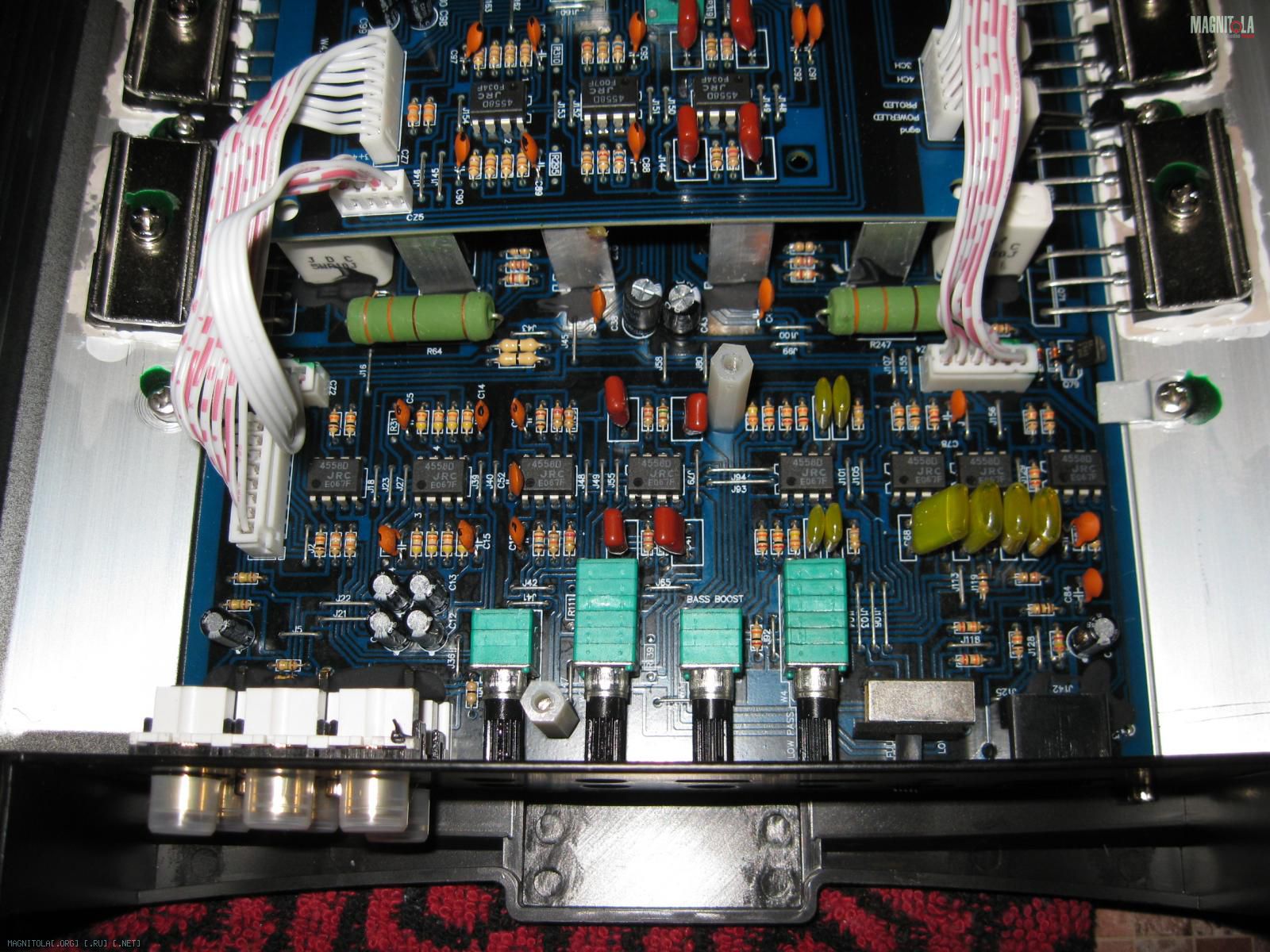

вот такой общий вид под крышкой в Ural W 4.135 мы и имеем........
