Репутация: 3675
Золотые слова, поэтому и тему изначально написал в теме "высший пилотаж" и не указывал нигде что мне это бесплатно.
Но никто, к сожалению, не обратился с толковым советом или предложением ни в личку, ни в теме.
Я на форуме новичок, но запрос не простой.
Вот и получается: "казнить нельзя помиловать"
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 126224
Наконец-то добрался до ноутбука. Приведенные, по памяти, цифры требуют некоторого уточнения.
Все нижеописанное касается 2DIN android ГУ нижнего (ниже плинтуса) ценового сегмента. Сильно подозреваю, что 2 рубля без андроида сделано точно так же.
Начнем с АЧХ. Китайцы давно просекли, что наличие эквалайзера дает маркетинговое преимущество, а себестоимость каждой дополнительной полосы составляет 0,00001 юаня. И СуперКристаллБриллианс улучшайзер звука не намного дороже, по этому имеем такую АЧХ.

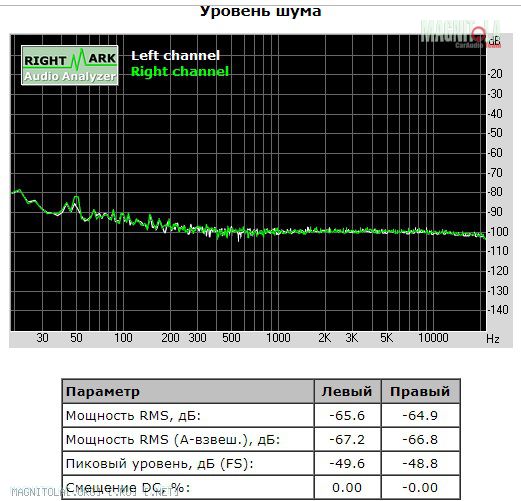

Далее отношение сигнал/шум на ЛИНЕЙНОМ выходе. На выходе УМ оно не станет лучше, чем на линейном, хоть самую распрекрасную микросхему ставь. Тоже самое касается уровня нелинейных искажений (THD). Итак вот он, шум, в лучших традициях кассетного магнитофона.

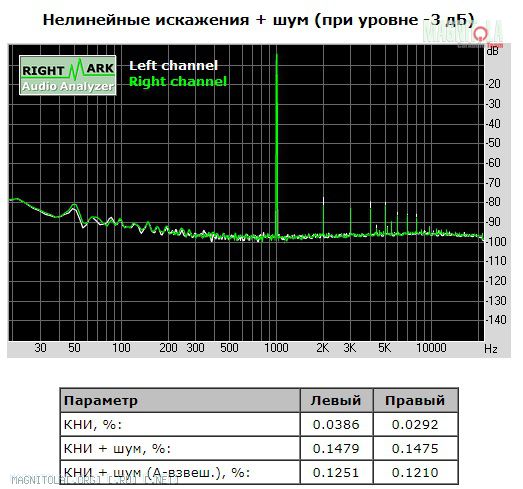

Ну и нелинейные искажения. Перефразируя правило Советской метрологии считаю, что источник сигнала должен в 5 раз (на 14 дБ) превосходить подключенный к нему усилитель по уровню нелинейных искажений. Среднее значение THD в нижнем и среднем ценовом диапазоне автомобильных усилителей можно оценить в 0,05%. Следовательно THD должен составлять не более 0,01%. На дешевом китайском ГУ имеем
Как-то так. Примитивный анализ показывает, что самое узкое место дешевого китайского ГУ - это отношение сигнал/шум. Вот его и надо довести хотя бы до уровня 80+ дб. АЧХ можно относительно подравнять штатным эквалайзером, но при сбросе питания оно опять переходит к виду китайского иероглифа.
Репутация: 3675 Инженеры из Китая прислали схемы, надеюсь, теперь это они.
Теперь, думаю, проще будет
Репутация: 4051197
Flatout,
+100500!!!
Вопрос только в том, что ТС совершенно прав, написав что, тем на кого он ориентирует итоговый этот продукт совершенно пофиг и на вопрос уровня шума и по большому счёту и на уровень искажений этих порядков.
Этому сегменту потенциальных покупателей важнее, чтоб погромче относительно подобных ГУ и чтоб откровенной срани в звуке при этом не сильно много было и всё.
ТС подошёл к вопросу допилить данное ГУ ещё на этапе производства исключительно из унитарных и прагматических соображений бизнеса, проанализировав всё то, что есть на просторах инета о том, что с подобными ГУ народ делает после покупки.
Т.е. нюансы эти ему не актуальны ...
зы: для ТС - многие обладатели подобного уровня китайских балалаек как правило жалуются ещё и на качество приёма радио, т.ч. попробуй пошевелить своих на удивлениесговорчивых китайцев и по этому вопросу...
---------- Сообщение добавлено 17.05.2019 в 08:45 ----------
даСообщение от Михаил1976
, вот теперь это схема.
Репутация: 3675 Все правильно, но хочется по максимуму сделать все в заводских условиях, чтобы не корячились самоделкины, заказывая чипы левые 7850 с низким сопротивлениям на нужных ногах и т.п.
По радио у них чип 8035, что есть с 10 ногами еще, чтобы лучше стало - посоветуйте (про жалобы на радио я не знал, а то изучил бы эту тему ранее) или может быть можно что-то напаять допом, чтобы лучше стало.
Жаль, конечно, что пятый зуб не могут пока поставить, там выходы spdif были бы.
С этими шумами в моей ситуации можно что доработать?
Там в выходах может что попросить доработать.
Я очень хочу сделать нормальное устройство базового уровня и уже дома с открытым кодом оболочки настроить его под компоты от Урала.
Человек захочет проапгрейдить свой музон, а у него - адекватное решение.
Почему еще 2 din, так как многим нужна еще и камера и они начинают мудрить: либо зеркало, либо отдельно экран и все в никуда).
Форумчане, мне стыдно, что я не специалист в этом деле и полез на форум к вам, но мне надо это
Репутация: 48327
А зачем,интересно,Вы обратились на "звуковой" форум?Если эта "поделка", к звуку не имеет ни какого отношения? Может лучше на "специализированный" форум нужно,где находяться "соратники по китайским девайсам"?Все правильно, но хочется по максимуму сделать все в заводских условиях, чтобы не корячились самоделкины, заказывая чипы левые 7850 с низким сопротивлениям на нужных ногах и т.п.
По радио у них чип 8035, что есть с 10 ногами еще, чтобы лучше стало - посоветуйте (про жалобы на радио я не знал, а то изучил бы эту тему ранее) или может быть можно что-то напаять допом, чтобы лучше стало.
Жаль, конечно, что пятый зуб не могут пока поставить, там выходы spdif были бы.
С этими шумами в моей ситуации можно что доработать?
Там в выходах может что попросить доработать.
Я очень хочу сделать нормальное устройство базового уровня и уже дома с открытым кодом оболочки настроить его под компоты от Урала.
Человек захочет проапгрейдить свой музон, а у него - адекватное решение.
Почему еще 2 din, так как многим нужна еще и камера и они начинают мудрить: либо зеркало, либо отдельно экран и все в никуда).
Форумчане, мне стыдно, что я не специалист в этом деле и полез на форум к вам, но мне надо это
Репутация: 4051197 Ну что уж так то
А на ресурсах, я правда ХЗ
---------- Сообщение добавлено 17.05.2019 в 09:42 ----------
это уже значительно сложнее, тут уж простыми манипуляциями замены чего то на TDA 7850 , типа как кубками Лего не получится.
Это будет уже затратным и в свой бизнес план итоговой себестоимости изделия ты не влезешь никак...
---------- Сообщение добавлено 17.05.2019 в 09:43 ----------
а это что такое - компоты?
Репутация: 3675 Форум по "китайщине и поделкам"- ха-ха, Петросян со Степаненко отдыхают
90% машин по нашим опросам имеют акустику либо штатную, либо то, на что хватило либо у предыдущих хозяев, либо у теперешних.
Я почитал форум немного и понял, что тут есть люди с мозгами и практики-электронщики, а также атмосфера.
Пытался через фриланс кого-то найти или на форуме pccar, но глухо...
Я пытаюсь что-то сделать и сделаю.
Не надо высокомерия, уважаемый!
---------- Сообщение добавлено 17.05.2019 в 09:55 ----------
Ну что уж так то
А на ресурсах, я правда ХЗ
---------- Сообщение добавлено 17.05.2019 в 09:42 ----------
это уже значительно сложнее, тут уж простыми манипуляциями замены чего то на TDA 7850 , типа как кубками Лего не получится.
Это будет уже затратным и в свой бизнес план итоговой себестоимости изделия ты не влезешь никак...
---------- Сообщение добавлено 17.05.2019 в 09:43 ----------
а это что такое - компоты?Компоненты я уже писал, начальный уровень URAL (Урал) AS-C1627K или AK74.C, если новый 7850 потянет их нормально.
Зуб можно поставить, но для этого плату надо новую, а это минимальный заказ 5000 голов, а сам девайс стал бы дороже всего 850 рублей, мы это уже просчитывали с ними.
типа этого добавится https://ru.aliexpress.com/item/32964623778.html

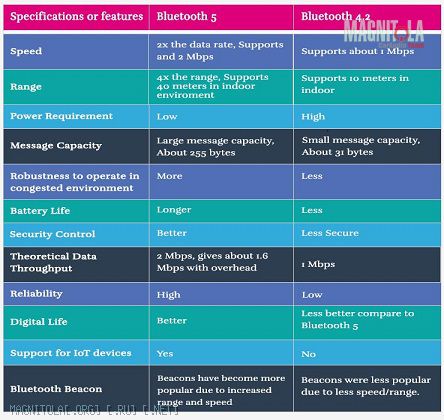

Зуб 4.2 это очень отличное решение, ни в одной магнитоле на сегодня этого пока нет массово, там отличия от пятого зуба минимальны.

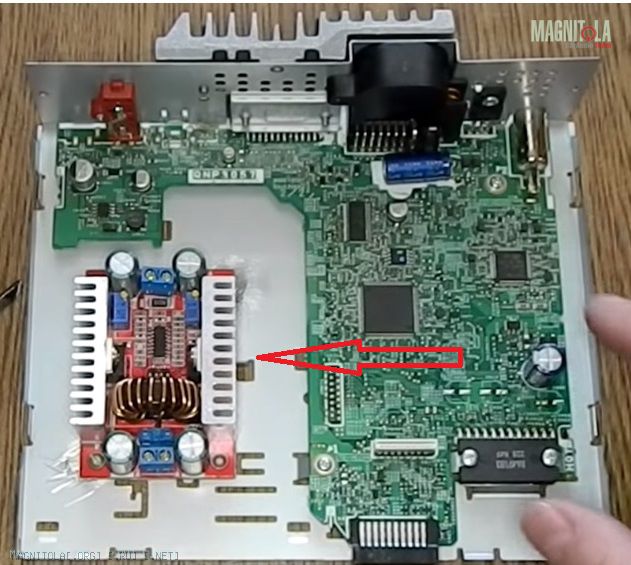

Репутация: 3675 Подскажите, на просторах инета находил такую доработку магнитолы, но китайцы не могут понять зачем она и её назначение?
Само устройство распознали
https://ru.aliexpress.com/item/32857174192.html?spm=a2g0s.8937460.0.0.2de62e0eXnANMj
Репутация: 4051197 Бортовое напряжение авто находится в диапазоне от 12.6в до 14.4в.Подскажите, на просторах инета находил такую доработку магнитолы, но китайцы не могут понять зачем она и её назначение?
Само устройство распознали
https://ru.aliexpress.com/item/32857174192.html?spm=a2g0s.8937460.0.0.2de62e0eXnANMj
По практике верхняя точка бортового напряжения 13.8-14.2 когда в авто всё по электрике нормально.
Основная масса ГУ как правило нормально переваривает напряжение питания вплоть до 16в.
Ставят этот модуль бустера, для того чтоб не зависимо от колебаний бортового напряжения на ГУ приходило стабильные эти 16в.
Т.е. при любом бортовом напряжении питания модуль этот позволяет выжимать максимум мощности с микросхемы УМ, т.к. модуль этот с обратной связью по выходному напряжения и на выходе держит уровень выставленного напряжения не зависимо от входного.
Если не ошибаюсь, то конкретно этот модуль работоспособен от 8в и соответственно можно думать, что уже от 9в он будет способен выдавать те же к примеру желанные 16в.
