Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

  1. #51
    Нововятский Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 115819 Аватар для V.E.St
    Регистрация
    05.12.2011
    Город/село
    Киров . Он же , Вятка
    Сообщений
    1,991
    Спасибо (Раздал)
    2021
    Спасибо (Получил)
    2067
    Более 5 лет на форуме
    Полученные ответы: 6

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

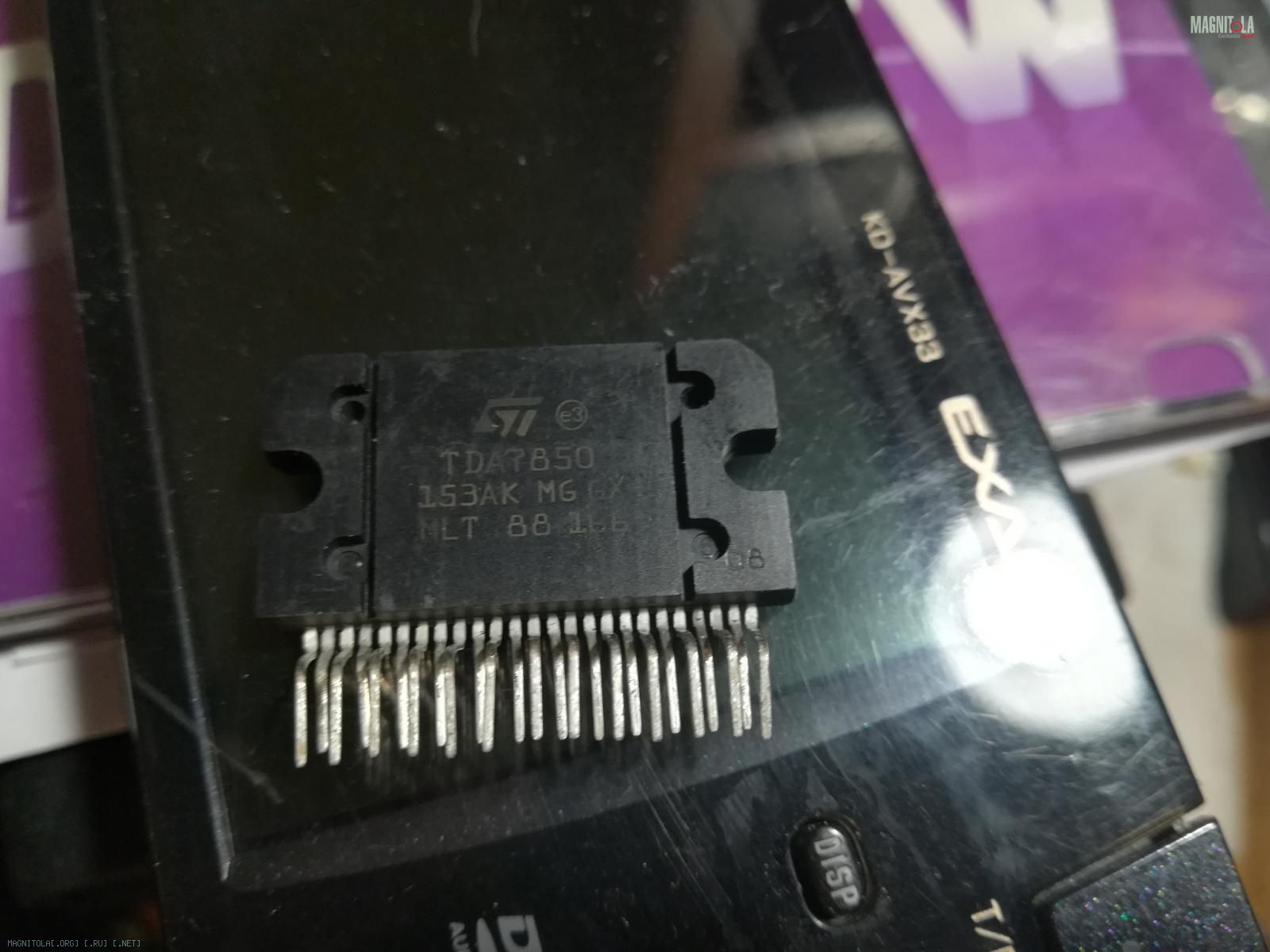

    Есть , у меня , пара таких штук :
    Нажмите на изображение для увеличения
Название: IMG_20190517_202634.jpg
Просмотров: 0
Размер:	127.9 Кб
ID:	1279393

    Куплены на Али....е , по заверениям продавца ...самые , что ни на есть натуральные ......

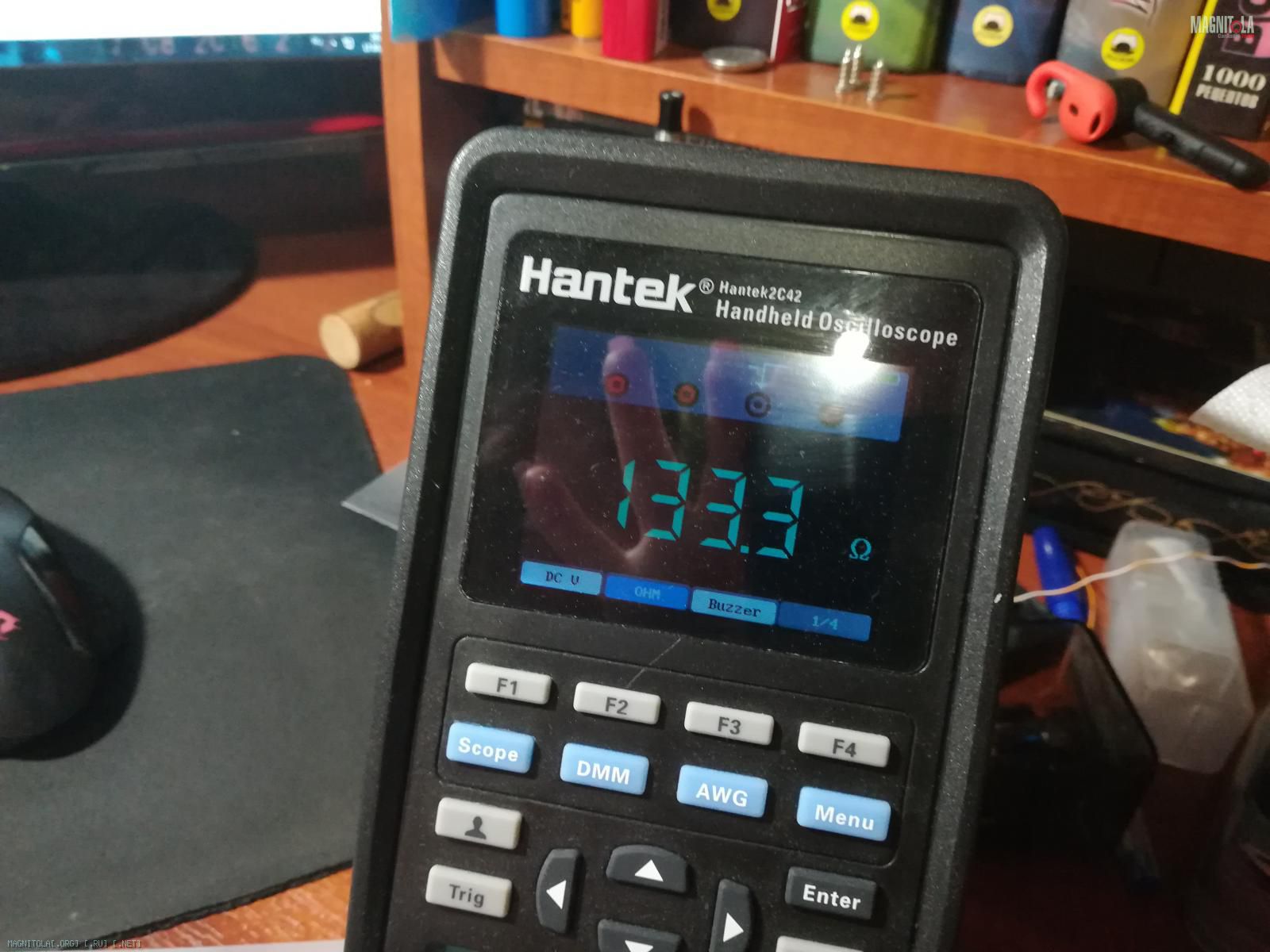

    Хотите , предскажу Ваш бизнесс ,...по мультиметру ? :
    Нажмите на изображение для увеличения
Название: IMG_20190517_202723.jpg
Просмотров: 0
Размер:	160.3 Кб
ID:	1279395


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #52
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3675 Аватар для Михаил1976
    Регистрация
    15.05.2019
    Город/село
    Москва
    Сообщений
    69
    Спасибо (Раздал)
    46
    Спасибо (Получил)
    26
    Автор

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Цитата Сообщение от V.E.St Посмотреть сообщение
    Есть , у меня , пара таких штук :
    Нажмите на изображение для увеличения
Название: IMG_20190517_202634.jpg
Просмотров: 0
Размер:	127.9 Кб
ID:	1279393

    Куплены на Али....е , по заверениям продавца ...самые , что ни на есть натуральные ......
    Хотите , предскажу Ваш бизнесс ,...по мультиметру ? :
    Нажмите на изображение для увеличения
Название: IMG_20190517_202723.jpg
Просмотров: 0
Размер:	160.3 Кб
ID:	1279395
    Эта тема известная: с ней многие сталкиваются. Я уже описывал это здесь выше.
    Почему долго и выбирали фабрику производителя, поэтому и хочу избавить ребят от такого мракобесия.


  4. #53
    Нововятский Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 115819 Аватар для V.E.St
    Регистрация
    05.12.2011
    Город/село
    Киров . Он же , Вятка
    Сообщений
    1,991
    Спасибо (Раздал)
    2021
    Спасибо (Получил)
    2067
    Более 5 лет на форуме
    Полученные ответы: 6

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Цитата Сообщение от Михаил1976 Посмотреть сообщение
    Эта тема известная: с ней многие сталкиваются. Я уже описывал это здесь выше.
    Почему долго и выбирали фабрику производителя, поэтому и хочу избавить ребят от такого мракобесия.
    Я , не пессимист ,.....но , думаете .....Вас , минует "чаша сия " ? ...кроме УМ , там ещё много деталек .....


  5. #54
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3675 Аватар для Михаил1976
    Регистрация
    15.05.2019
    Город/село
    Москва
    Сообщений
    69
    Спасибо (Раздал)
    46
    Спасибо (Получил)
    26
    Автор

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Цитата Сообщение от V.E.St Посмотреть сообщение
    Я , не пессимист ,.....но , думаете .....Вас , минует "чаша сия " ? ...кроме УМ , там ещё много деталек .....
    Без этого никуда, есть инструменты хэджирования таких ситуаций.
    Просто время будет ограниченным ресурсом: 1000 штук за 5 дней по выборочной схеме и претензионная работа с третейским судом (если можно так сказать).
    Это все оговаривалось изначально и не все на такое согласны.

    По Гражданскому Кодексу РФ: Предпринимательство - самостоятельная, осуществляемая на свой риск экономическая деятельность, направленная на систематическое получение прибыли от пользования имуществом и/или нематериальными активами, продажи товаров, выполнения работ или оказания услуг.


  6. #55
    Нововятский Начальник смены
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 115819 Аватар для V.E.St
    Регистрация
    05.12.2011
    Город/село
    Киров . Он же , Вятка
    Сообщений
    1,991
    Спасибо (Раздал)
    2021
    Спасибо (Получил)
    2067
    Более 5 лет на форуме
    Полученные ответы: 6

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Не обижайтесь . На то и форум , чтобы предостеречь от "хождения по граблям" . Эта индустрия давненько превратилась из "донесения звука" в "зарабатывания денег" , и не Ваша в этом вина .


  7. #56
    Местный Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 126224 Аватар для Flatout
    Регистрация
    20.06.2011
    Город/село
    Волгоград
    Сообщений
    1,488
    Спасибо (Раздал)
    1402
    Спасибо (Получил)
    1356
    Полученные ответы: 20

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Посмотрел на схемку девайса из #23.

    УМ TDA7850 - практически потолок, менять не на что. Полевые транзисторы на выходе, декларируется работа в 2 Ома, значит минимум 6А на выходе. При таких токах особенное значение приобретает вопрос силовой проводки внутри девайса, которому тов. FFZ уделяет всегда повышенное внимание. Только смущает заявка THD 0.01% на 1 кГц. Ну не видел я ни когда таких низких искажений на мощных микросхемах.

    Обработка - tda7719.
    Аналоговый мультиплексор, 6 выходов, 104 дБА; 0,01% THD; 2V rms.
    3-х полосный параметрический эквалайзер, +- 15 дБ; :
    60/80/100/200 Гц; Q= 1/1.25/1.5/2
    0,4/0,8/1,2/2 кГц; Q= 0,5/0,75/1/1,25
    10/12,5/15/17,5 кГц
    Это на 4 канала фронт/тыл. Чего не хватает, так это возможность подрезки снизу, чтоб душевно навалить без пердежа, т.е HPF 80/120/160 Гц.
    Частично проблема решается развитой тонкомпенсацией.

    Еще есть 2 канала line-out под саб, LPF - 80/120/160 Гц.
    Судя по допустимому разбросу параметров - сквозной аналоговый тракт.

    Если учесть, что к этому прилагается дисплей нормального размера, жить можно. Главное, чтоб плеер папки различал, а то навалит все песни валом и разбирайся там.
    И сидим на попе ровно - цифру от туда не достать в принципе.


  8. #57
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3675 Аватар для Михаил1976
    Регистрация
    15.05.2019
    Город/село
    Москва
    Сообщений
    69
    Спасибо (Раздал)
    46
    Спасибо (Получил)
    26
    Автор

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Что в базе у таких магнитол:
    Усилок TDA 7388
    Аудиочип TDA 7313
    Bluetooth 2.0.

    Запрашиваемые изменения вы видите

    ---------- Сообщение добавлено 17.05.2019 в 22:22 ----------

    Цитата Сообщение от Flatout Посмотреть сообщение
    Посмотрел на схемку девайса.

    Еще есть 2 канала line-out под саб, LPF - 80/120/160 Гц.
    Судя по допустимому разбросу параметров - сквозной аналоговый тракт.
    Получается можно выход на саб замутить, если дырки проделать?

    Что такое тонокомпенсация развитая?


  9. #58
    Активист Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 24414 Аватар для ciplachkov
    Регистрация
    01.04.2011
    Город/село
    m.o.
    Сообщений
    506
    Спасибо (Раздал)
    543
    Спасибо (Получил)
    503

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Цитата Сообщение от Михаил1976 Посмотреть сообщение
    выход на саб замутить
    выход на саб в них же есть
    зачем его мутить
    единственное там один тюльпан


  10. #59
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 3675 Аватар для Михаил1976
    Регистрация
    15.05.2019
    Город/село
    Москва
    Сообщений
    69
    Спасибо (Раздал)
    46
    Спасибо (Получил)
    26
    Автор

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Цитата Сообщение от ciplachkov Посмотреть сообщение
    выход на саб в них же есть
    зачем его мутить
    единственное там один тюльпан
    Там два аудиовыхода, это какой-то дополнительный разветвитель нужен: типа таких 2 штук?
    Нажмите на изображение для увеличения
Название: 80120271A-3.jpg
Просмотров: 0
Размер:	49.3 Кб
ID:	1279429

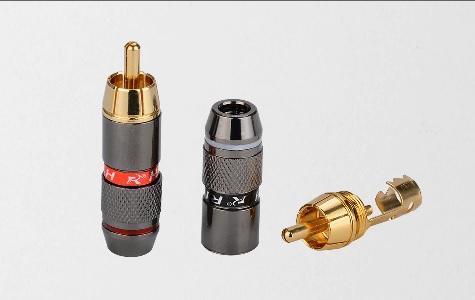

    или все провода: фронт, тыл (если есть), сабвуфер в зажим и в RCA разъем?
    Нажмите на изображение для увеличения
Название: rca.jpg
Просмотров: 121
Размер:	28.7 Кб
ID:	1279431


  11. #60
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Ветеран форума
    Полученные ответы: 67

    Re: Доработка дешевой магнитолы 2 din типа 7023 в заводских условиях

    Цитата Сообщение от V.E.St Посмотреть сообщение
    Есть , у меня , пара таких штук :
    Нажмите на изображение для увеличения
Название: IMG_20190517_202634.jpg
Просмотров: 0
Размер:	127.9 Кб
ID:	1279393

    Куплены на Али....е , по заверениям продавца ...самые , что ни на есть натуральные ......
    Хотите , предскажу Ваш бизнесс ,...по мультиметру ? :
    Нажмите на изображение для увеличения
Название: IMG_20190517_202723.jpg
Просмотров: 0
Размер:	160.3 Кб
ID:	1279395
    А чо?
    Не плохой такой мультиметр, удобный комбайн для протыкать на экспресс прикид чо да как

    ---------- Сообщение добавлено 18.05.2019 в 00:02 ----------

    Цитата Сообщение от ciplachkov Посмотреть сообщение
    выход на саб в них же есть
    зачем его мутить
    единственное там один тюльпан
    Вопрос если я правильно его понял и соответственно этому так и ранее ответил, был о реализации его в виде rca на задней панели. В этом виде скорее нет чем да , не реализовать его на панельных rca, но в другом варианте разъема на конце которого будут висеть rca выходов на Саб конечно же можно.

    ---------- Сообщение добавлено 18.05.2019 в 00:07 ----------

    Цитата Сообщение от Михаил1976 Посмотреть сообщение
    Там два аудиовыхода, это какой-то дополнительный разветвитель нужен: типа таких 2 штук?
    Нажмите на изображение для увеличения
Название: 80120271A-3.jpg
Просмотров: 0
Размер:	49.3 Кб
ID:	1279429

    или все провода: фронт, тыл (если есть), сабвуфер в зажим и в RCA разъем?
    Нажмите на изображение для увеличения
Название: rca.jpg
Просмотров: 121
Размер:	28.7 Кб
ID:	1279431
    Если уж на хвостик rca на разъеме миниджек 3.5, то не на этом!!!
    Нужен обычный переходник миниджек 3.5 СТЕРЕО, т.е. трёх контактный миниджек и два выхода rca.
    То что на этом фото это миниджек 3.5 четырёх контактный и используется такой как переходник для подключения аудио стереопары и Микрофона.

    ---------- Сообщение добавлено 18.05.2019 в 00:10 ----------

    Цитата Сообщение от FFZ Посмотреть сообщение
    А чо?
    Не плохой такой мультиметр, удобный комбайн для протыкать на экспресс прикид чо да как

    ---------- Сообщение добавлено 18.05.2019 в 00:02 ----------


    Вопрос если я правильно его понял и соответственно этому так и ранее ответил, был о реализации его в виде rca на задней панели. В этом виде скорее нет чем да , не реализовать его на панельных rca, но в другом варианте разъема на конце которого будут висеть rca выходов на Саб конечно же можно.

    ---------- Сообщение добавлено 18.05.2019 в 00:07 ----------


    Если уж на хвостик rca на разъеме миниджек 3.5, то не на этом!!!
    Нужен обычный переходник миниджек 3.5 СТЕРЕО, т.е. трёх контактный миниджек и два выхода rca.
    То что на этом фото это миниджек 3.5 четырёх контактный и используется такой как переходник для подключения аудио стереопары и Микрофона.
    Но по практике могу с уверенностью утверждать что для автомобиля, да ещё и на задней части ГУ, вариант на переходнике миниджек 3.5 это самый худший вариант!!!

    Нормально реализовать хвост rca Саб выходов будет либо на стандартном разъёме мини-ИСО, либо вообще без разъема, т.е. просто вывести хвост rca проводами из Гу
