Обладателям ORIS ТА-750.5

схема срисовывается с платы минут за 30 с перекуром ;)
а вообще, есть отдельная тема для фоток

Цитата:

---

Сообщение от A!exT

схема срисовывается с платы минут за 30 с перекуром ;)
а вообще, есть отдельная тема для фоток

---

да там схема думается с вероятностью 99.99999 аля GTA/MR :)

Цитата:

---

Сообщение от FFZ

2SC3284/2SA1303

---

искал, нету ни у нас, ни у вас в Москве. Под большие тошибовские надо корпус резать))) в упор стоят, заразы

Цитата:

---

Сообщение от FFZ

13200мкф вторчки в стоке ???

---

ога! 4 штуки по 3300

Цитата:

---

Сообщение от FFZ

но без изменения режимов и их драйверов как бы просто действо и не более

---

ясное дело, что поставлю подстроечники и выставлю ток покоя

ну чтоб был смысл заменить ОУ более ничего не меняя - надо знать хотя бы номиналы обвязки, а то смысла от замены особого не будет,
любой ОУ можно загубить обвязкой и так и не понять, на что он способен и зачем все это нужно.

Цитата:

---

Сообщение от FFZ

да там схема думается с вероятностью 99.99999 аля GTA/MR

---

сумневаюсь, ни одной шины нет и перемычек тоже

---------- Post added 27.12.2010 at 23:29 ----------

Цитата:

---

Сообщение от A!exT

ну чтоб был смысл заменить ОУ более ничего не меняя - надо знать хотя бы номиналы обвязки, а то смысла от замены особого не будет,
любой ОУ можно загубить обвязкой и так и не понять, на что он способен и зачем все это нужно.

---

ну на это есть даташиты

Цитата:

---

Сообщение от Jet_lag

сумневаюсь, ни одной шины нет и перемычек тоже

---------- Post added 27.12.2010 at 23:29 ----------



ну на это есть даташиты

---

это уже обсуждалось ))) ФОТКИ ДАВАЙ )))

---------- Post added 27.12.2010 at 23:32 ----------

Цитата:

---

Сообщение от Jet_lag

искал, нету ни у нас, ни у вас в Москве. Под большие тошибовские надо корпус резать в упор стоят, заразы

---

ну не знаю как ты искал, на той неделе десяток пар покупал. Тошибовские вообще великоваты и по размеру и по возможностям но вкарячить наверняка по габаритам можно, зато точно доступные :)

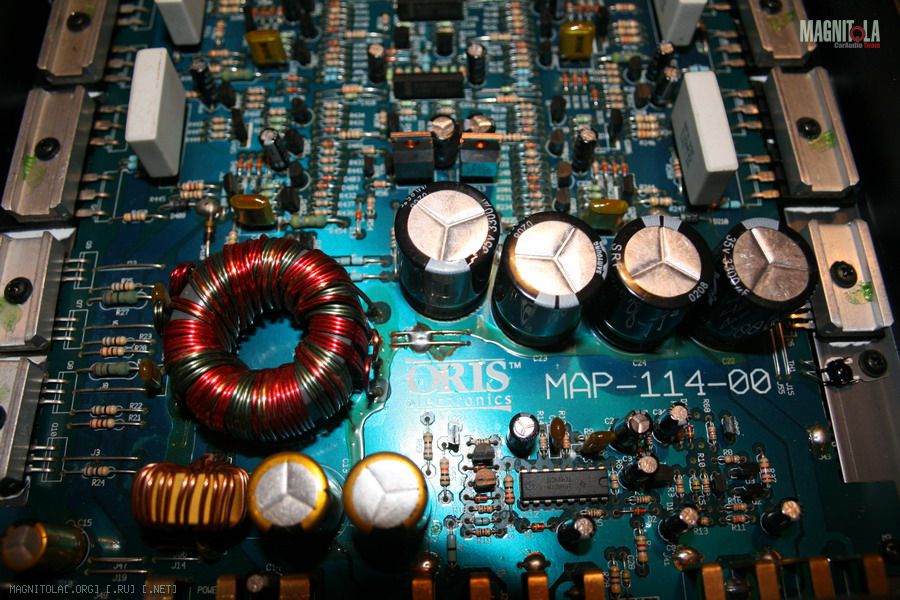

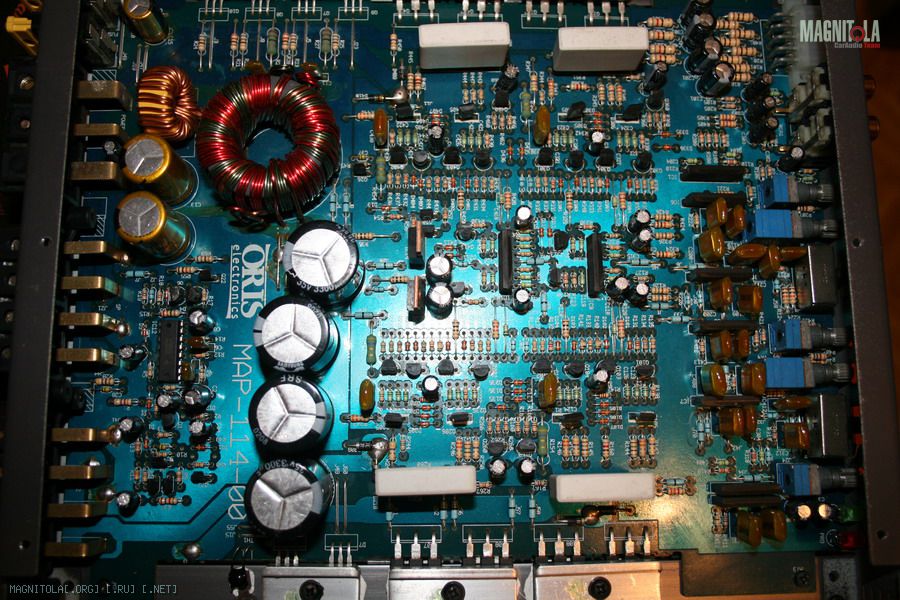

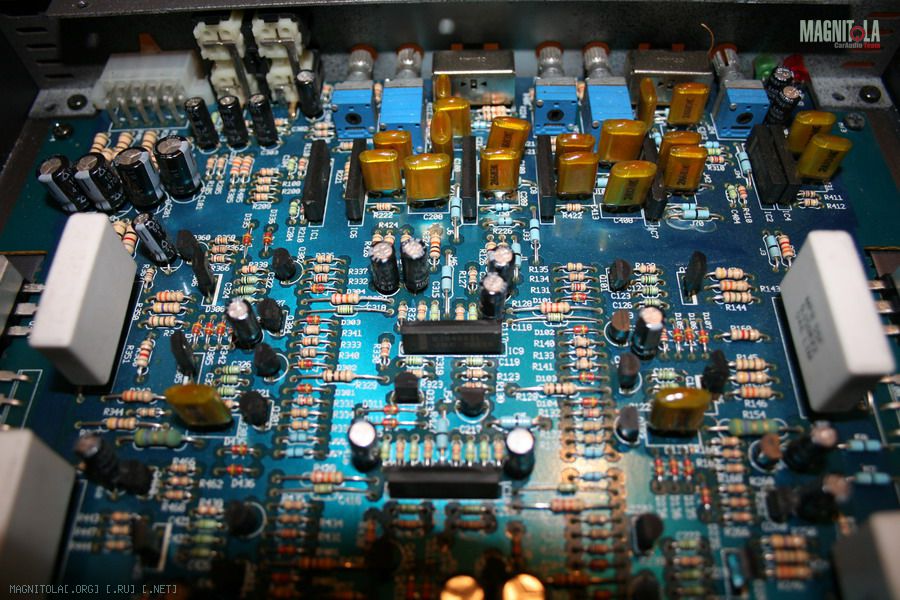

Вложение 95775Вложение 95774Вложение 95773вот небольшие иллюстрации

Цитата:

---

Сообщение от Jet_lag

дабы не плодить темы, задам вопрос здесь, тем более речь так же об орисе (чуть более раней версии ТА320.4). Повысыхали емкости во вторичке, увеличивать не буду, т.к. там и так 13200 что для уся 4*40 нормально, просто заменю. Вопрос в другом, раз уж залез в него, то может дадите практический совет: поменять ли транзисторы в БП IRFZ44N например на 2SK2385 (или что-то другое). В оконечниках стоят KTD998 и его пара - 778, стоит ли их поменять? И самый главный вопрос: ОУ))) стоят сдвоенные NJM4558L, толковых аналогов не нашел, плюс он еще и в корпусе SIP.
Что скажете?

---

Научите меня определять высохли емкости или нет.

да пальцем, если влажненькие - значит свэжий ;)

Цитата:

---

Сообщение от Aleksey-Ta

Научите меня определять высохли емкости или нет

---

приборчег такой есть, емкость кондюков измерить может)))
