Вот и замучательно)
Всем с хвостиком :)

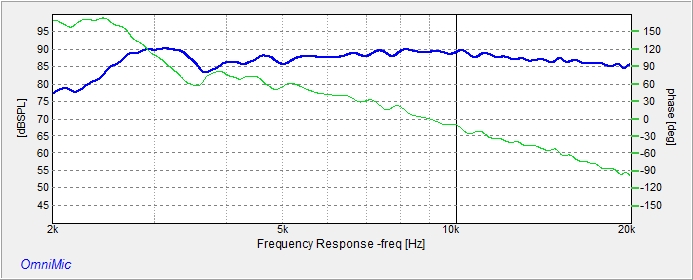

Нашел хоть какую-то "документацию" на свои новые пищики (CS1035M):
Вложение 1189050
Вложение 1189052
Вложение 1189054
Судя по выбранному мной на слух рабочему диапазону работы пищей - от 8 кГц/2 порядком
я не ошибся... :)
Третья гармоника (фиолетовая кривая на нижнем графике) кончается на 6ти кГцах (замер при 105 Дб громкости)

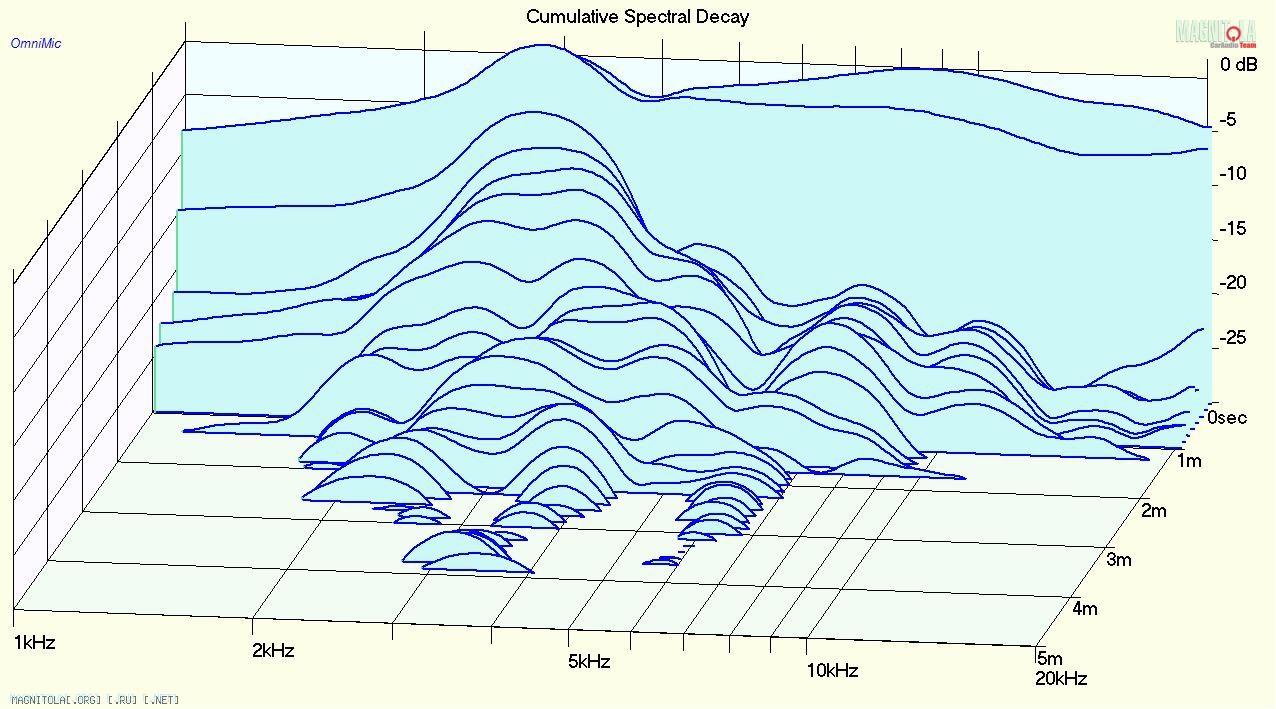

Да и "ватерфолл" показывает практически полное отсутствие "послезвучий" (отсебятины которой нет в записи) с примерно 7 кГц.
как то так.
И снова здравствуйте.
Болезнь прогрессирует... :)
На фоне уровня Сч/вч категорически не нравится то как работают Нч секция с сабом.
Немного про басовики:

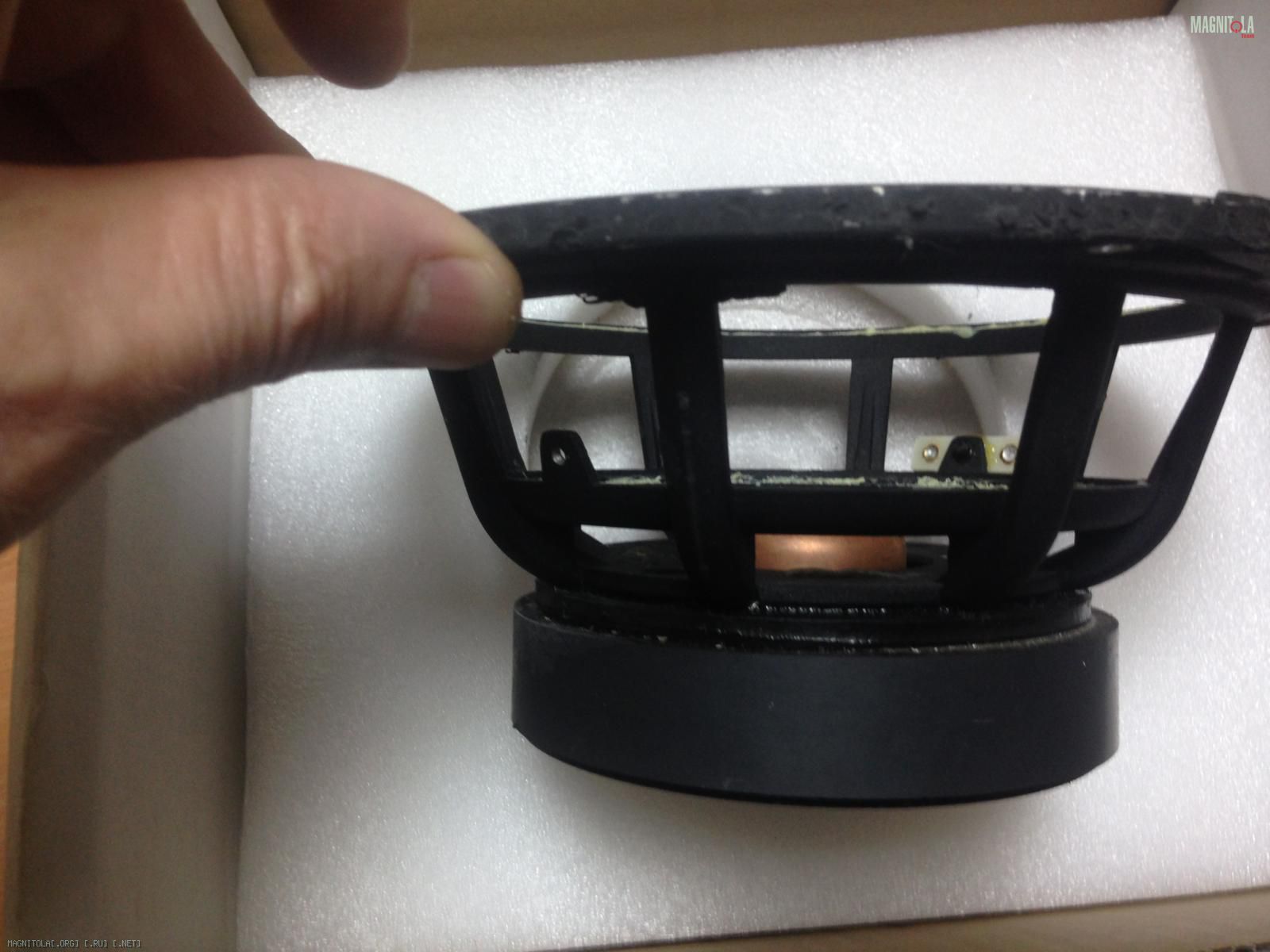

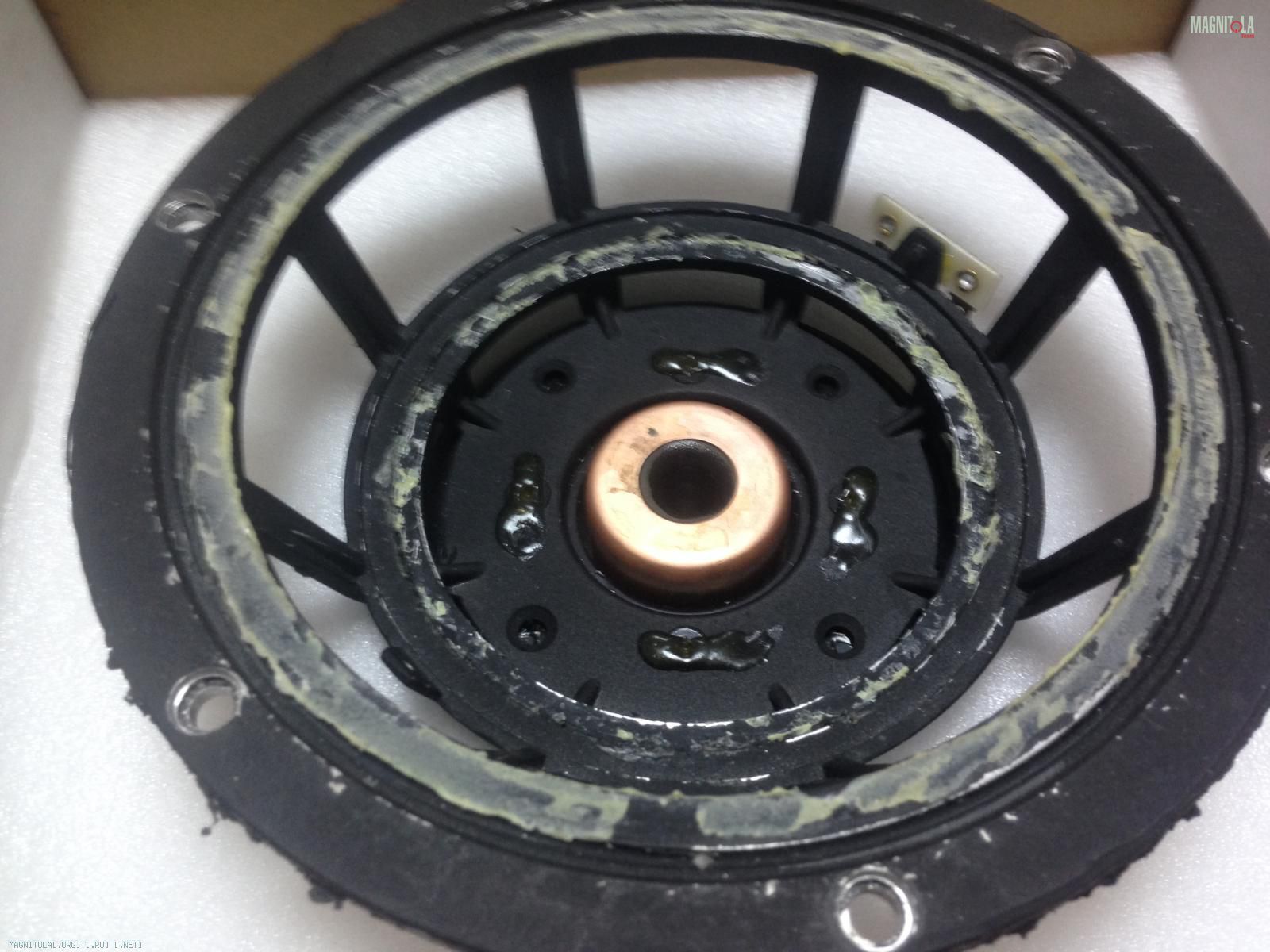

Пока едут ТК заказанные неодимовые магниты на замену штатным ферритам, разобрал нафиг пару басовиков:
Вложение 1190780 Вложение 1190782 Вложение 1190784
Завесил обе подвижки, на весах которые смог найти.
Обе - оказались одинаковыми:
http://magnitola.org/members/56530-a...ure1190790.jpg
Осталось "поработать" с магнитной системой: разобрать, отпилить лишнее на штатных магнитопроводах (неодимы меньше по внешнему диаметру) заказать оправки для сборки и попытаться все это собрать в кучу...
Параллельно решил ещё раз "посетить" свой усилок Xetec, работающий на НЧ и Саб (повод посещения - нелинейность системы - слишком в узком диапазон уровни у Сч/ВЧ соответствуют уровням громкости у Нч+Саба смягченная не очень "энергичная" подача).
Начал с простого - с плат регулировки уровня громкости и фильтров (их две - одинаковые для каждой пары каналов).
Для начала проверка комплектухи. На плате стоит по 3 штуки ОРА 2604:
Вложение 1190786
пара ОУ отвечает за фильтрацию (Вч/Нч фильтры и ими я не пользуюсь, так как 99й может всё сам), оставшийся - для регулировки гейнов.
Курение инета в поисках отзывов про звуковые качества данных ОУ особо ничего хорошего не принесла.
Как на ваш взгляд-слух OPA2604 ?
ОРА604 - это, если можно так выразится, ОУ "начального" уровня из неплохих. У него есть ряд заметных недостатков, в частности, большая входная емкость, квазикомплиментарный выходной каскад с малым током покоя, и внутренняя схема компенсации искажений, которая при низком быстродействии этого ОУ, скорее создает больше проблем, чем их решает.
И тут вспомнилось о лежащих после твика 99го пиона 4 штуках AD8066 (и корпуса у них одинаковые) которые можно "легкими прикосновениями паяльника" махнуть
Что и планирую сделать.
Правда паялыч поставил ультиматум - вези весь девайс целиком, потому как на основной плате могут быть ещё буферные/"проходные" ОУ и замена в одном месте может ничего не дать.

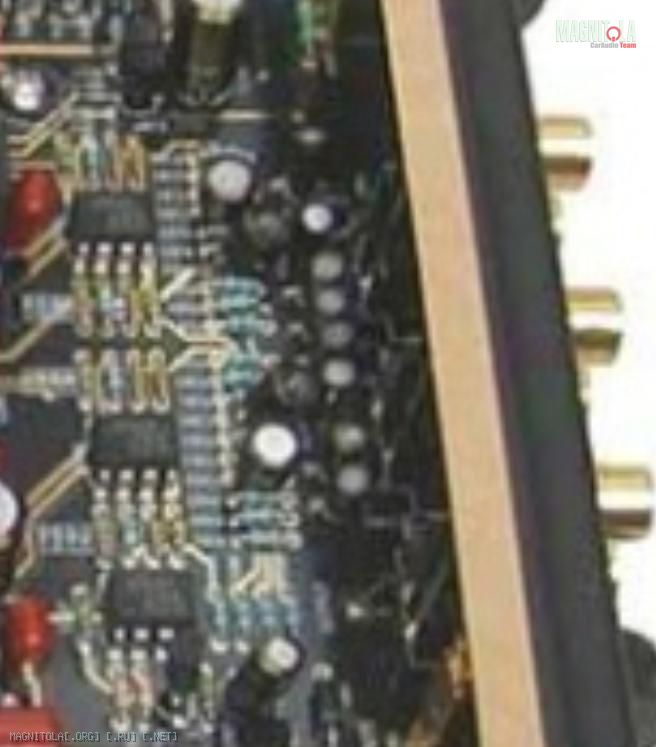

Кстати, вот они:
Вложение 1190788
До кучи - планирую "умощнить" питание ОУ, поставив оставшиеся после 99го ничиконы KZ серии.
AD8066 (и корпуса у них одинаковые) которые можно "легкими прикосновениями паяльника" махнуть.
Нельзя их просто так втыкать, у них напряжение питания максимум +-12водьт, а у вас сейчас +-15 скорее всего.
Добавлю.
Осматривая один из басовиков видел на магните едва-заметную продольную полоску.
Раз подвижка снята, дай думаю надавлю.
Надавил:
http://magnitola.org/members/56530-a...ure1190822.jpg

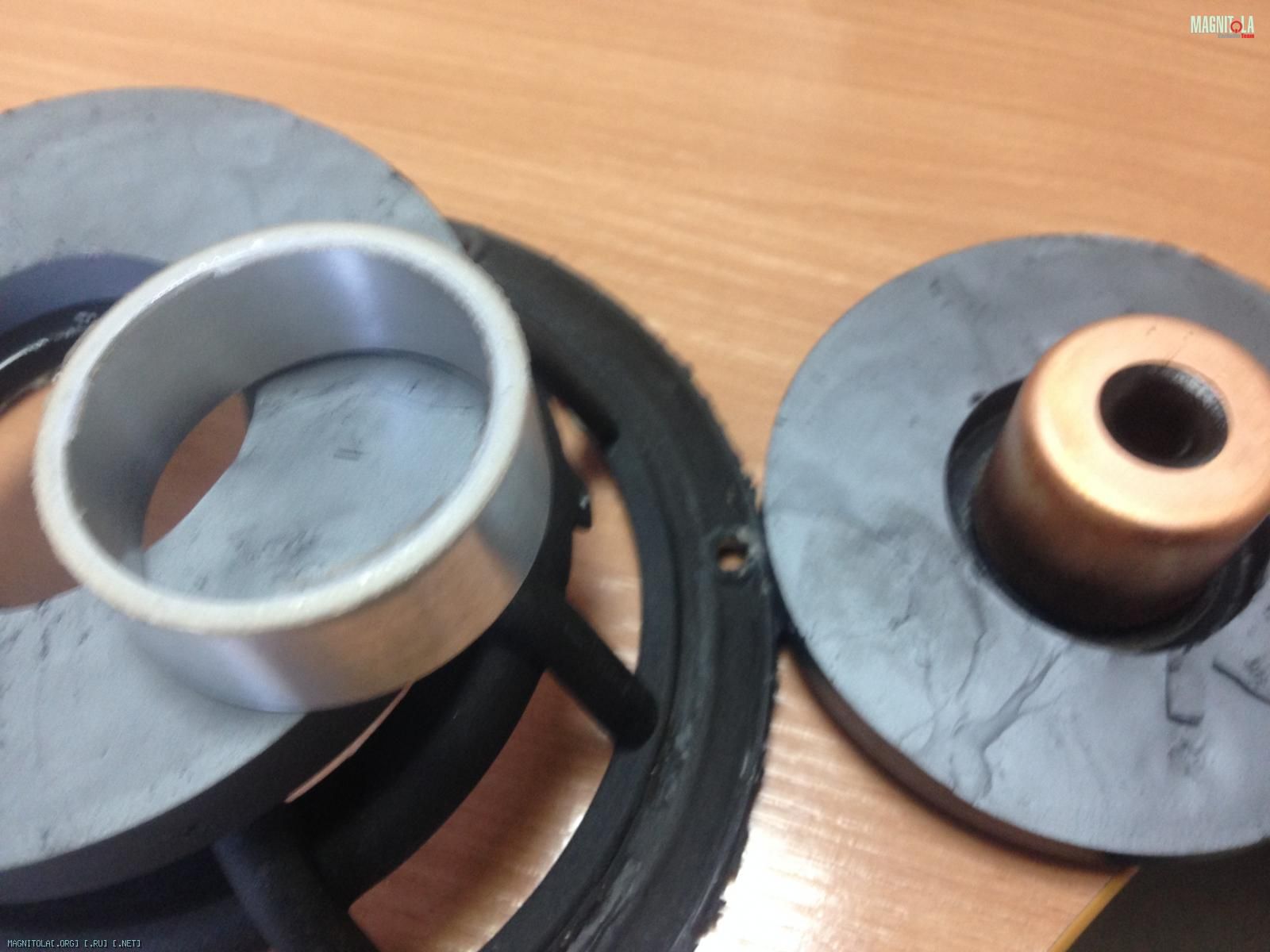

А это внутренние части.
Вложение 1190826
Зачем внутри стояло алюминиевое колечко - КТОБ ПОДСКАЗАЛ ???
Всем хой.

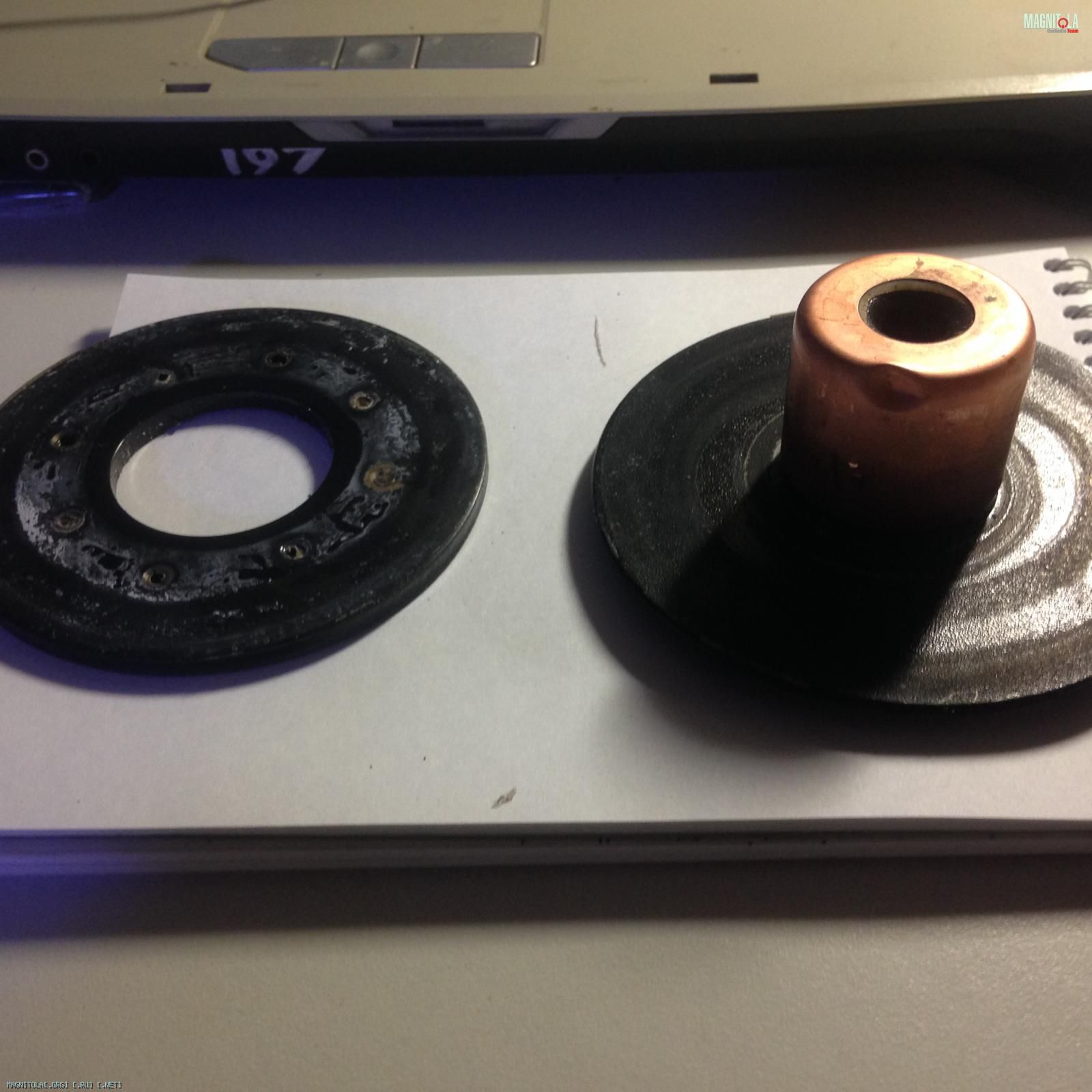

Разобрал второй басовик
Вложение 1191452
Пара легких стуков по ножичку и МС отделилась от корзины
Ещё две пары - и отошли и фланец и керн.
У этого экземпляра магнит оказался вполне целым... :)
Освоил аудиотестер и типа снял параметры TS с завалявшегося дина от соньковского муз.центра.
Все мерится и параметры стабильно одинаковы (в 5-6 циклах измерений).
Перемерил все размеры в магнитной системе и катушке.
Если зазор между катушкой и фланцем в пределах разумного (0,4 мм на сторону)
То с внутренним зазором прям БядА - больше миллиметра на сторону.
Придется ехать к токорю на поклон - точить втулки и оправки для сборки.
Граждане, кто в теме
Натыкайте носом по этим графикам плизз:

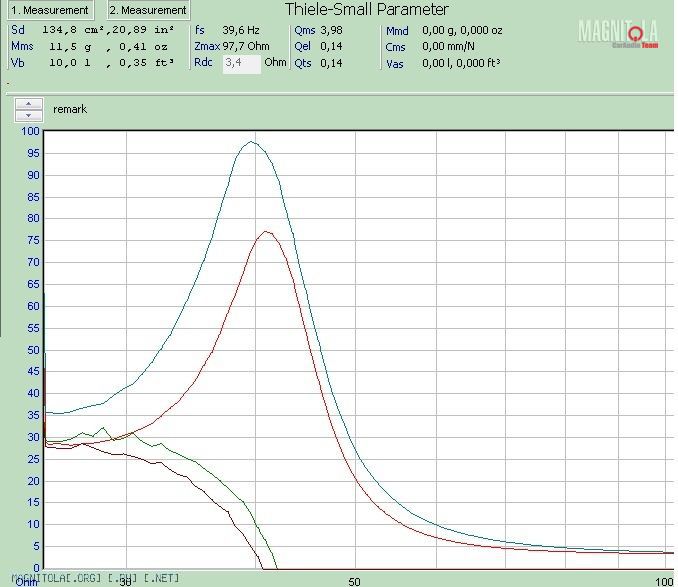

Вложение 1191668
Это мой неразогретый перед замером басовик.
Верхний график - с неодимовым противо-магнитом на попе.
Изменение "добротности" с 0,17 до 0,14 верить этим цифирям нельзя, они кривущие...
но изменения от противомагнита есть.
Пыс. грузики не лепил, в объем не ставил. а потому значений Vas Cms нет.

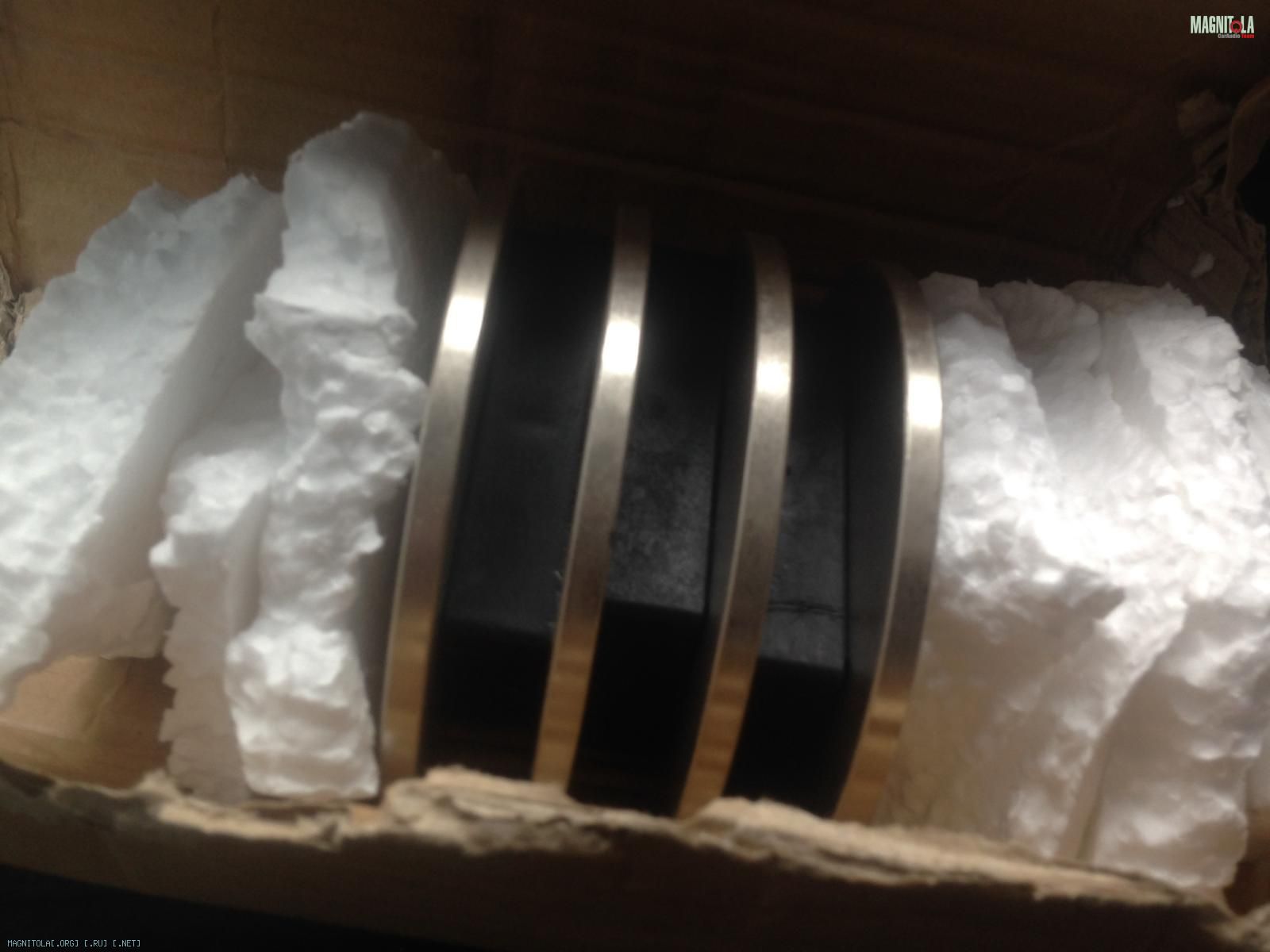

А мне - магнитики приехали...
Вложение 1191952Вложение 1191954
