Лёха, делаю. В основном время уходит на реставрационные работы - обшивки дверей, различные щели, куда вода попадает и т.д. Отнимает массу времени.:(
Да ещё, то света в гараже небыло. Сегодня дождь целый день поливал... вот уже два дня минус (в этом время разобрал вторую обшивку и реставрировал её вместе с водительской).
Сейчас продумываю конструкцию инсталла. Тоже рак мозгов ещё тот!
Нужно ведь учесть все факторы.
Ну как вариант, в свете последних событий , выезжает подиум с рулеткой :) Можно будет ещё и подрабатывать:)
Эх, не в ту сторону думаете:))
А нафига рулетка?
Играть в неё.Цитата:
Сообщение от sam01
Но можно ещё чтобы выдвигался подиум, а на нём нетбук, типа работа, интернет в машине.
Ага.. я езжу в основном один и нафига козе баян на заднем сидении?:)))
Ладно, доделаю - покажу.:)
Там будет фазик от самбубена
Ну тогда там будет видеопроектор для мультимедии, будет проецировать на лобовое стекло мультики.
Так.. хорош флудить ф теме и засирать её:))))
Итак много "воды".:)
Как сделаю - увидите.:)
Так-с, господа хорошие. Я сегодня малость подрасстроился.:(
Решил подключить систему временно кинув провода (дешёвую лапшу). Только ради того, что бы послушать издаст ли система хоть какой-нибудь "пук".
Пук-то она издала. НО!
Но, мляха-муха, так, как хотелось сделать не получится. То есть поставить CЧ в штатные места на торпеду, а пищи в уголки зеркал. Попробовал так - сцена никакашная - узкая как задняя верёвочка на стрингах...:(
Начал крутить-вертеть акустику. Более-менее приемлемый вариант обнаружился в положении, когда пищи в уголках зеркал, а СЧ рядом с ними (считай на стойке).
Направление - левая сторона на переднего пассажира, правая - на водителя.
Но, мне всё равно нифига не понравилось. Попробовал потом включить трёшку на Пионе и порулить. Без активного кросса. Пока не понял, впринципе вроде бы и ничего так, но всё равно сцена мне не нравится.
Понятное дело, что мидбасы нифига практически не играли (двери-то не доделаны), но хоть чего-то они бубнили. Не думаю, что мидбасы очень сильно влияют на ширину сцены.:)
Короче - я в непонятках. Завтра снова убью целый день на эксперименты.
Частотный баланс на слух вроде бы отстроил. По уровню сцена нормуль. Глубина маловата, но приемлема, а вот ширина... полный дрэк...:(
Я в расстройстве и печали.
ЗЫ: обнаружилась ещё одна кака-бяка: при включении зажигания, система издаёт свист. ##### - масса?? Конечно, могла отгореть, но с какого перепугу. Я НИКОГДА не делаю никаких операций с приборами включенным в сеть, с систему, тракт и т.д. То есть в крови сидит привычка, прежде, чем что-то переподключить - выключить прибор (питание). Завтра, кончено, гляну.
ЗЫЗЫ: Сегодня купил 15 м стеклоткани для стэлса. Отдельное спасибо Евжению!:)
Вадим - сцена конечно хорошо, но если у тебя будет хороший тональный баланс, то огрехи со сценой можно чуть-чуть допустить)) Сам сейчас в непонятках, как сделать нормальную ровну сцену, не навредив первому пункту)
Лёш, да сцена ровная. Он просто не такая широкая как хочется.
Тоналка - а куда она, родимая, денется!?:)
Эх вчера не работал инет (отключил провайдер якобы из-за вирусной активности с компа), хотел продолжение выложить, но.... тогда уже попробую сегодня вечером, если опять не отключат. Пошёл пилить ящик(и).

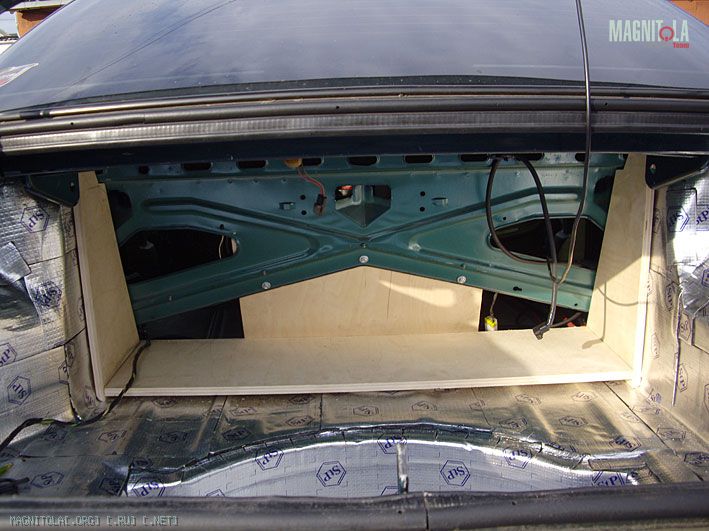

Для затравки:)
Вложение 23622
ЗЫ: я приболел. Где-то сильно простудился. Успею ли к СМТ-3 - не знаю...
Вадя, мысленно мы с тобой :)Цитата:
Сообщение от sam01
Хм... ушёл в паузу. Ибо здоровье совсем не позволяет ничего делать.
Чувствую себя как овощ. Видимо на СМТ-3 в качестве участника опять не попадаю... мде.
Не по нашему вот так сдаваться :magnitola-team:Инсталь здоровье покрепче, выздоравливай и на СМТ в качестве участника!Цитата:
Сообщение от sam01
Не смотря ни на что, инсталл продолжается. Медленно, но уверенно.
Прежде, чем городить огород с подиумами под пищи и/или СЧ, было решено уложить всю технику в багажник.
Вариантов было перебрано много, но оптимальный - только один. В этом оптимуме, ящик под технику занимает минимально возможное место в багажнике,
оставляя достаточно большую рабочую зону.

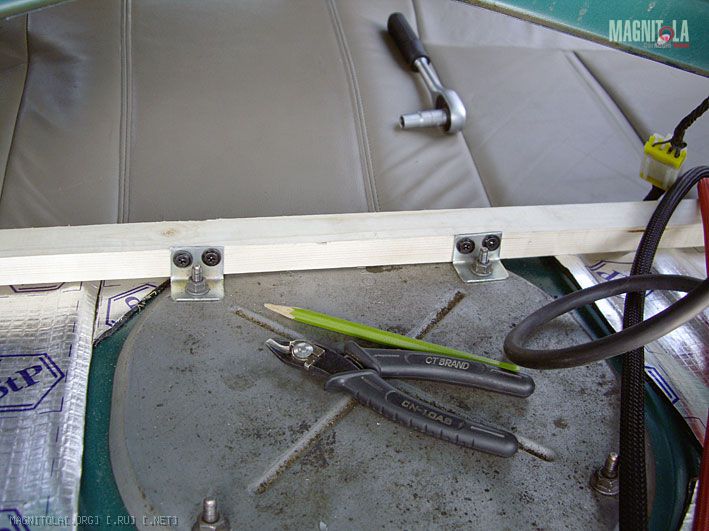

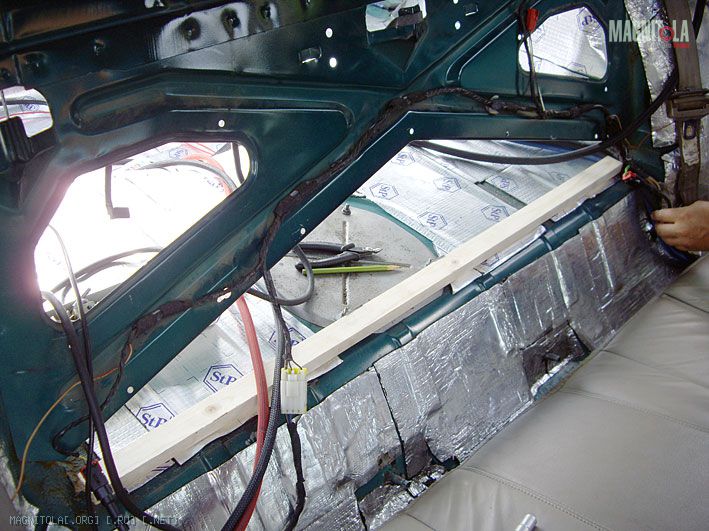

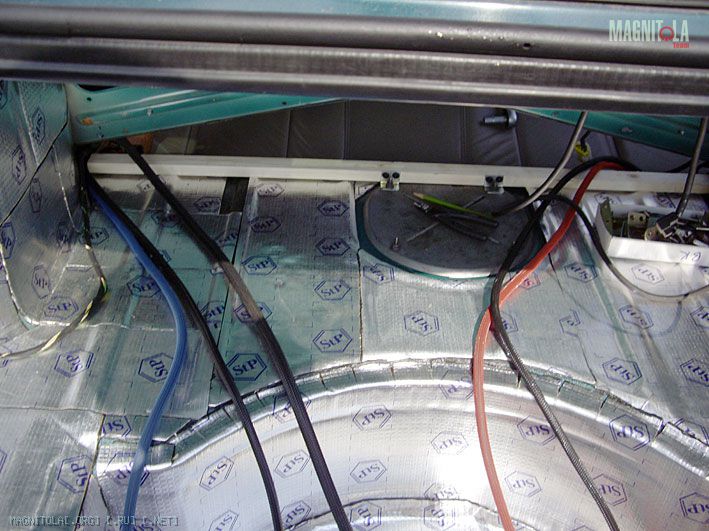

Первая дощечка: планка из бруса 20х20 играющая роль шины к которой будут крепиться все остальные части. Некое связующее звено.
Для надёжности, планка через уголки из 2,5 мм металла была прикручена к болтам, на которых крепится крышка бензонасоса.
Вложение 23855Вложение 23856Вложение 23857

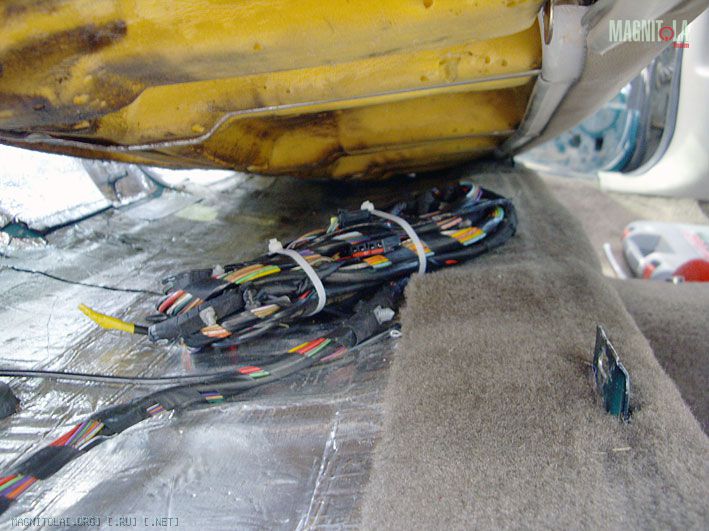

Далее убиралась вся штатная проводка от аудиосистемы. Отрезать жгут не хотелось, а снова разбирать салон и торпеду и снимать полностью проводку сил уже нЭма.
Поэтому она была скручена в жгут и уложена под сидение заднего дивана в нишу.
Вложение 23858

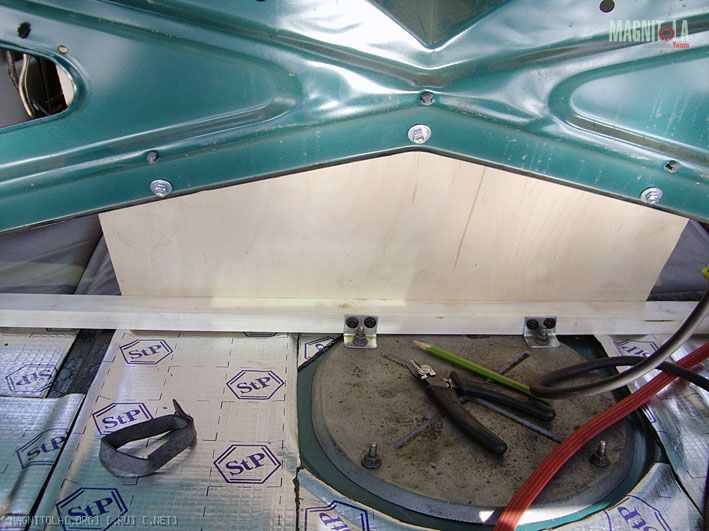

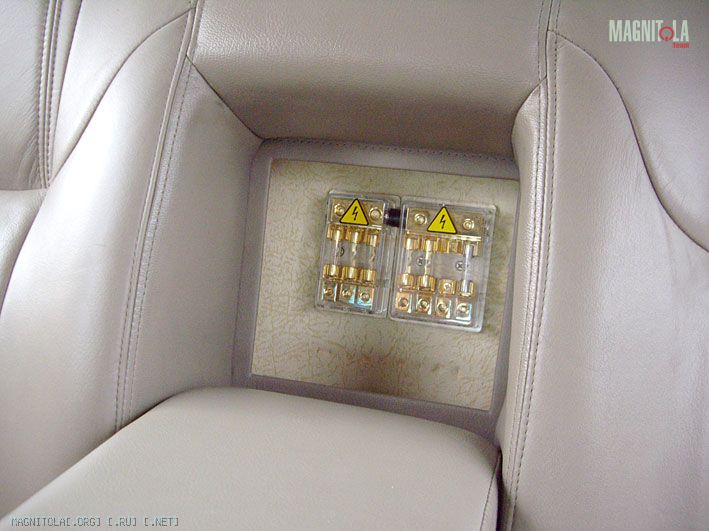

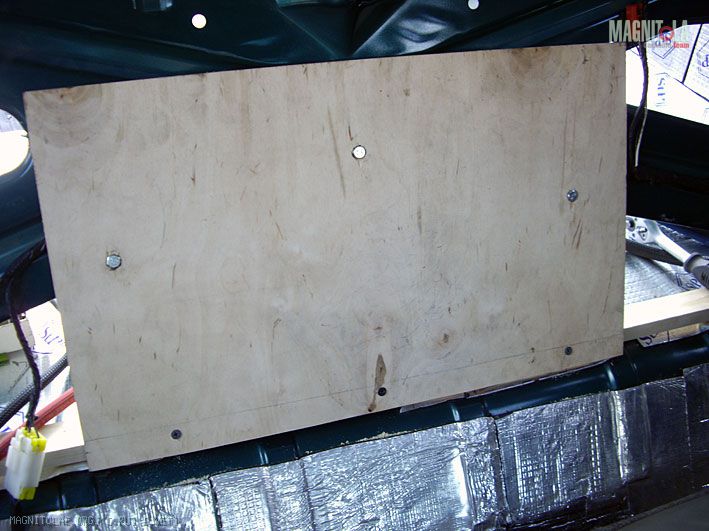

Выпилено основание для... гм... блоков предохранителей и управления remoute.
Выглядывать они должны... в окне при откинутом подлокотнике.
А ведь так никто и не угадал, для чего отверстие в спинке подлокотника....:)
Вложение 23859Вложение 23860

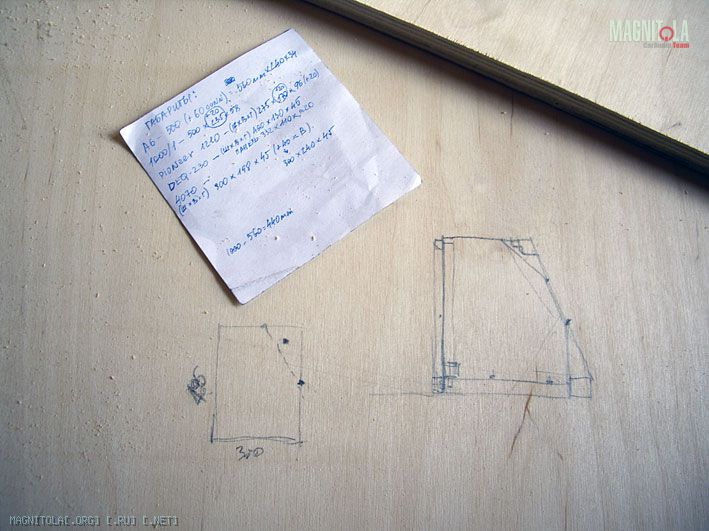

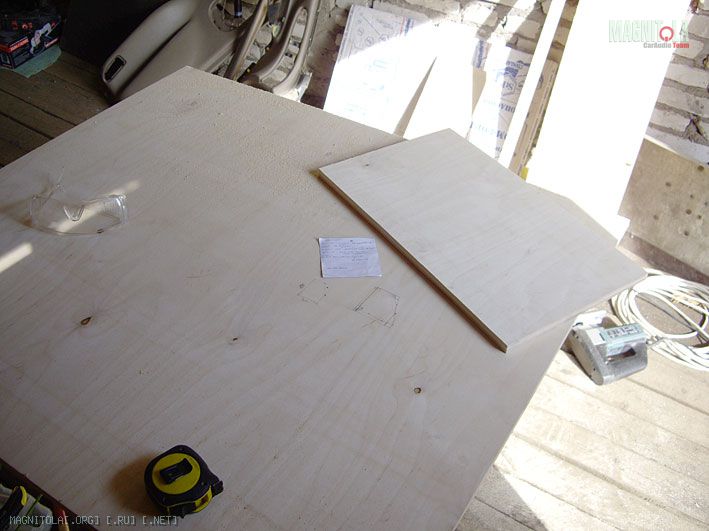

Далее вооружился карандашом, рулеткой и сигаретами включился мозговой штурм.
Вложение 23861Вложение 23862

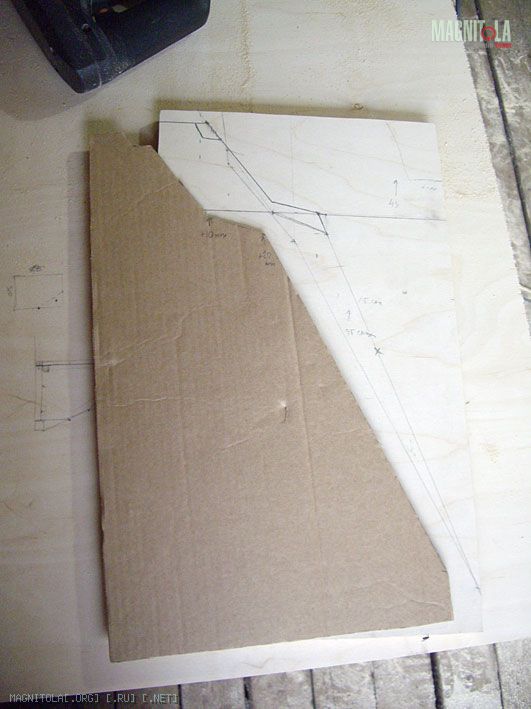

Когда ситуация более-менее прояснилась, из картона был сделан шаблон и подогнан ко всем бугристостям кузова.
Вложение 23863

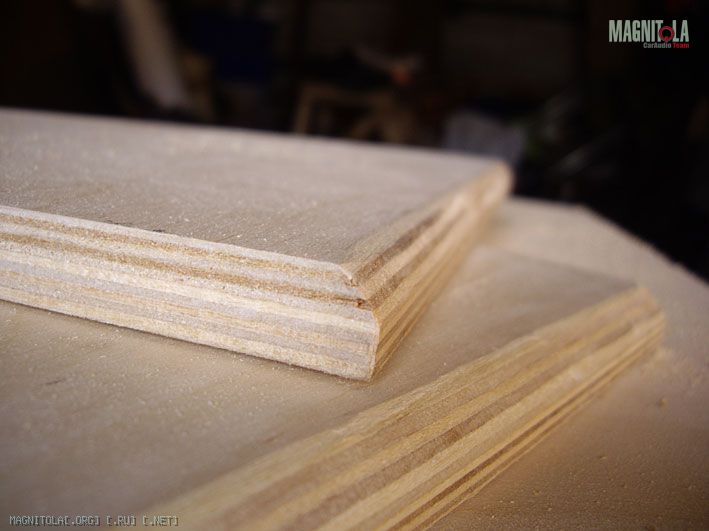

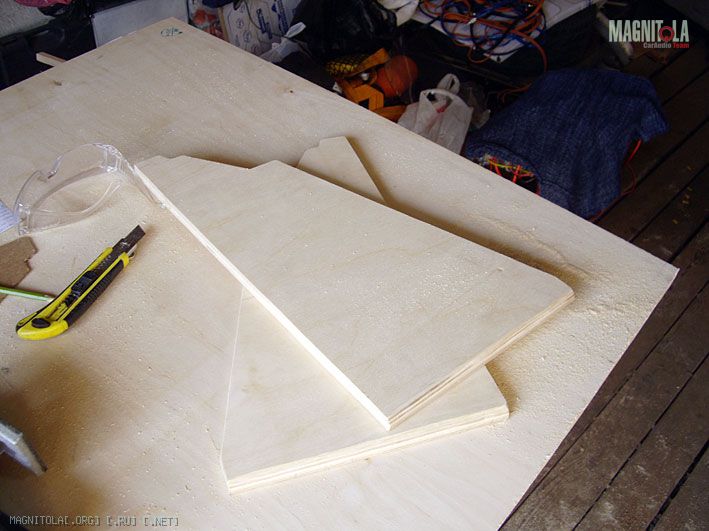

По этому шаблону были выпилены боковые стойки ящика (для жёсткости).
После примерки, выяснилось, что они плохо входят и пришлось скосить нижнюю кромку.
Только тогда всё стало на свои места.
Вложение 23864Вложение 23865

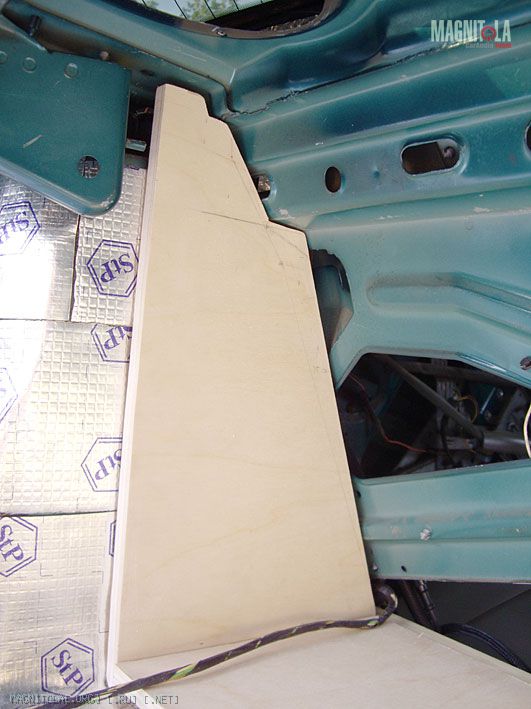

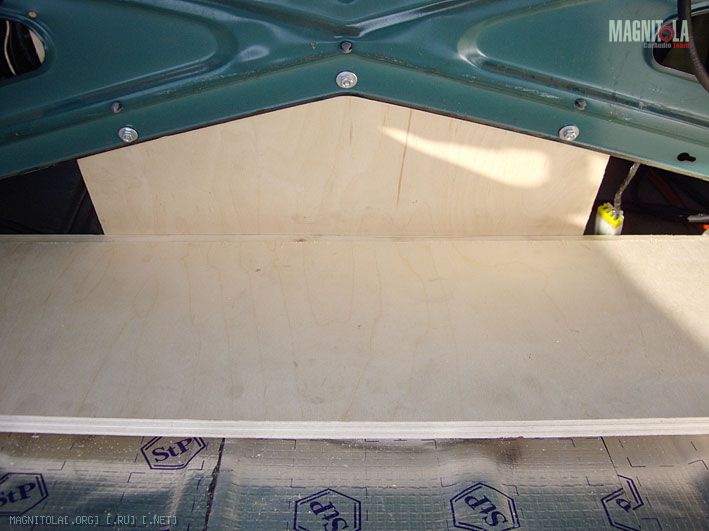

Примеряем.
Вложение 23866Вложение 23867Вложение 23868
Центральную стойку и полку отделяющую нишу моноблока от ниши для Хеликса, было решено скрепить сразу.
ПОЯСНЕНИЕ: из-за конструктивных особенностей крышки багажника и её крепления,
установить собранный вне багажника ящик не представляется возможным - мешают торсионы.

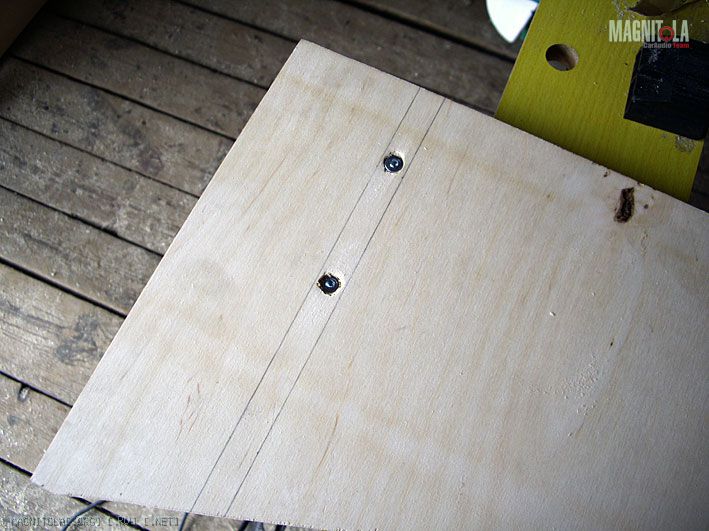

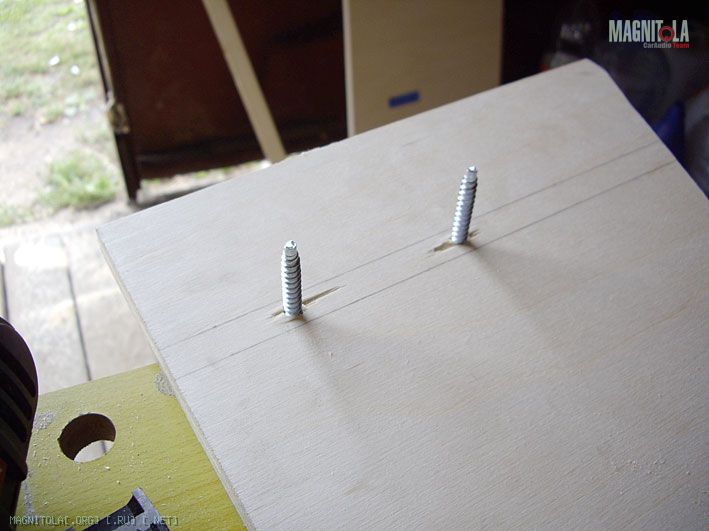

Для этого в боковой стенке просверлены отверстия и раззенкованы под мебельные шурупы с шестигранной головокой.
Вложение 23869Вложение 23870

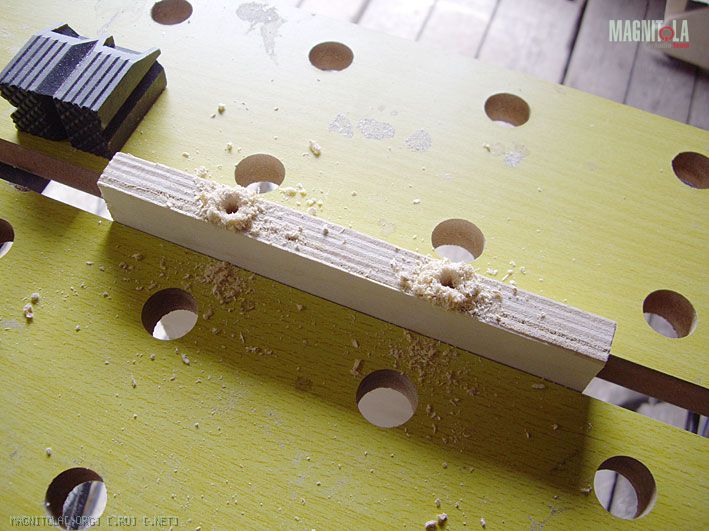

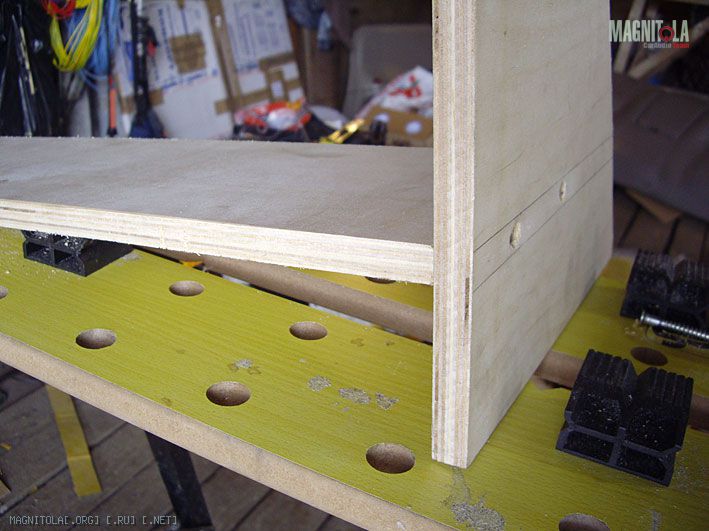

Затем засверлил отверстия в торце полки. Здесь самая главная засада - не перекосить сверло,
что бы каналы для шурупов были ровными и нигде не вылезли наружу.
Ну, да, опыта по этой части у меня уже достаточно. И собрал часть конструкции.
Вложение 23871Вложение 23872

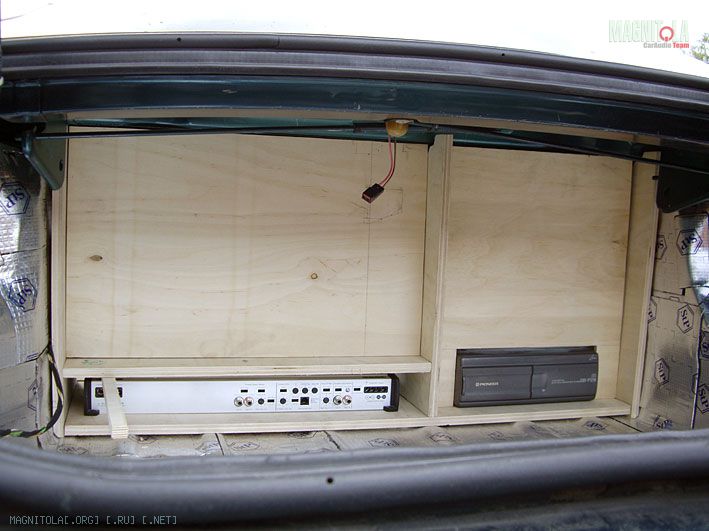

Примеряем:
Вложение 23873

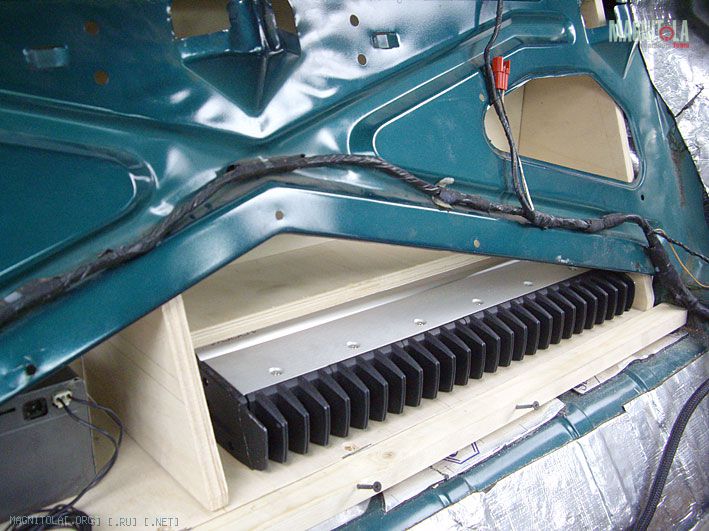

Вид с обратной стороны.
Если внимательно присмотреться, то горизонтальная полка отделяющая моноблок не доведена до конца (до металлической перегородки).
Это было сделано специально, ради воздухообмена внутри ящика и для возможности охлаждать усилители.
Для этих целей туда буду вживлены вентиляторы. Но не простые.:)
Вложение 23874

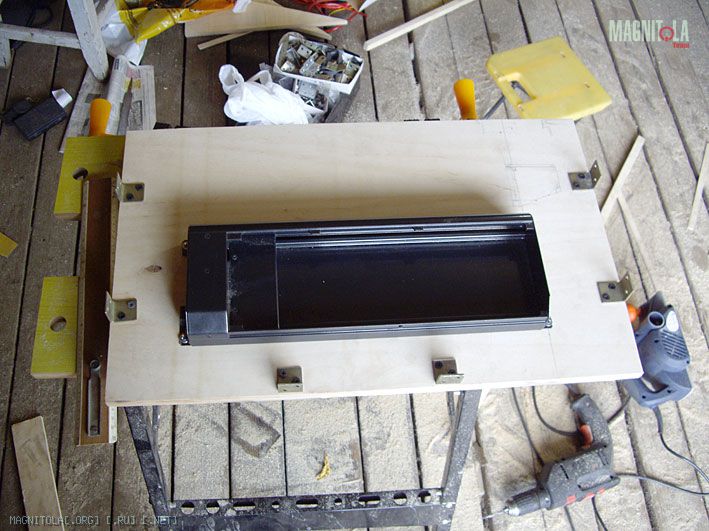

На обратной стороне большой горизонтальной стеночки предназначенной для Хеликса А6 спокойно размещается корпус эквалайзера с входами/выходами.
Сами регуляторы будут стоять отдельно, что стало возможно благодаря такой вот хитрой конструкции эквалайзера от PPI.
Вложение 23875
После примерки Хеликса стало понятно, что места под коннекторы маловато и было принято решение заводить кабели в отверстия.
Но и здесь не совсем всё получалось. Дело в том, что межблок в основном приходит от ГУ следующим образом:
1 пара (фронт) сначала в эквалайзер, затем в кроссовер.
2 пара (тыл) в кроссовер.
3 пара (саб) сразу в моноблок.
Так вот, из кроссовера в усилитель должны идти ШЕСТЬ проводов. Тоже своеобразные межблоки.
Проблема в том, что нормальный толстые кабели не смогут разместиться в узком пространстве.
Всвязи с этим, было принято решение снова прибегнуть к услугам мультикора.
И снова 8-ми парного (к сожалению 6-парные сняты с производства).
Этим решается две задачи:
а) от кроссовера до усилителя идёт всего один кабель толщиной 1 см, а не 6 кабелей каждый диаметром в 6мм;
б) укладывать мультикор гораздо проще;
в) исключается вероятность пересечения кабелей питания и сигнальных кабелей.

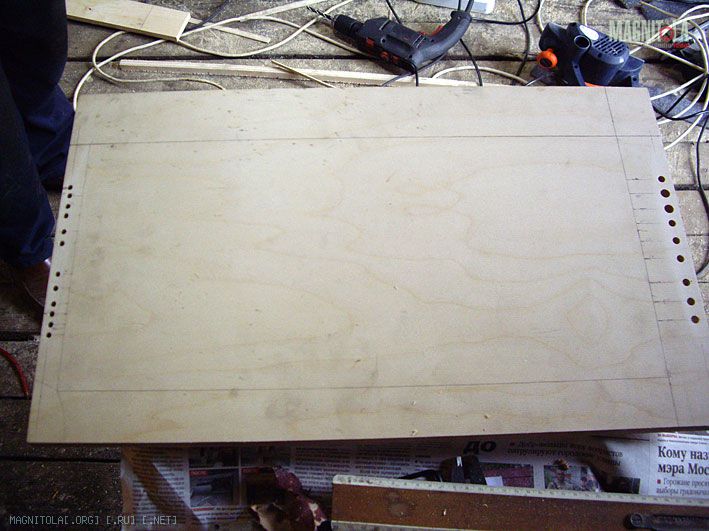

Отверстия были успешно размечены и просверлены.
Вложение 23876

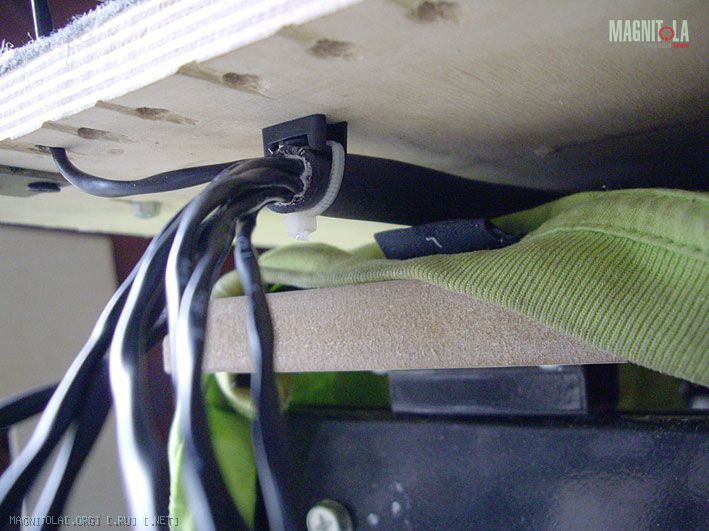

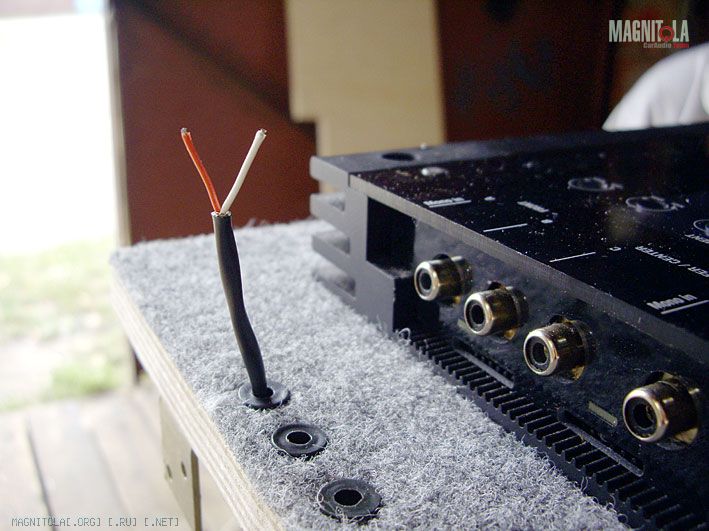

Мультикор был распущен с одной стороны, временно закреплён (для удобства монтажа), заведён в отверстия.
Вложение 23877

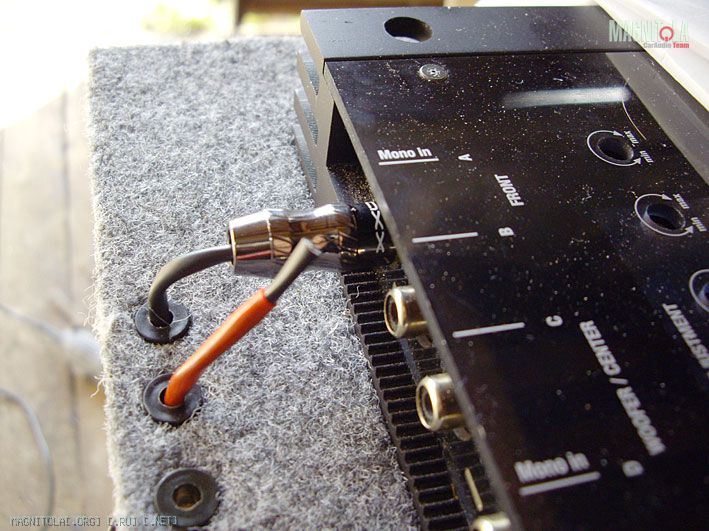

Пайка происходила с лицевой стороны.
Вложение 23878Вложение 23879

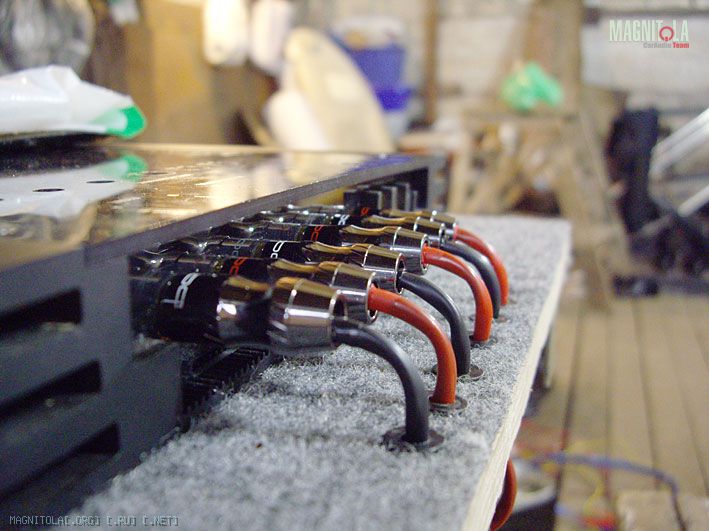

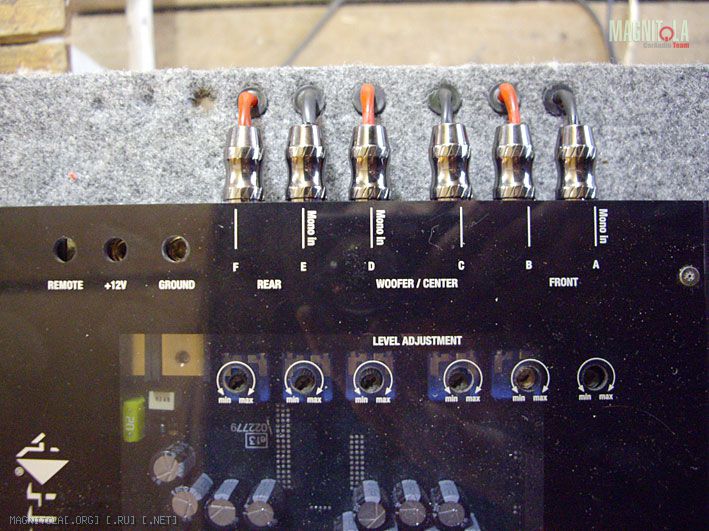

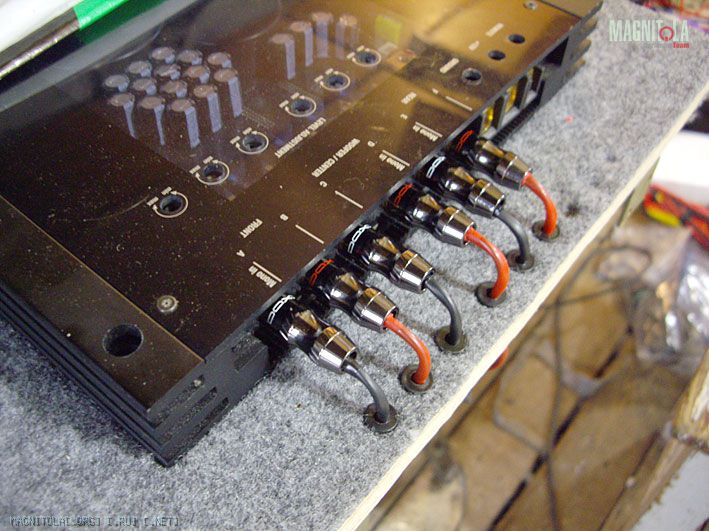

Вот как это выглядит в сборе:
Вложение 23880Вложение 23881Вложение 23882

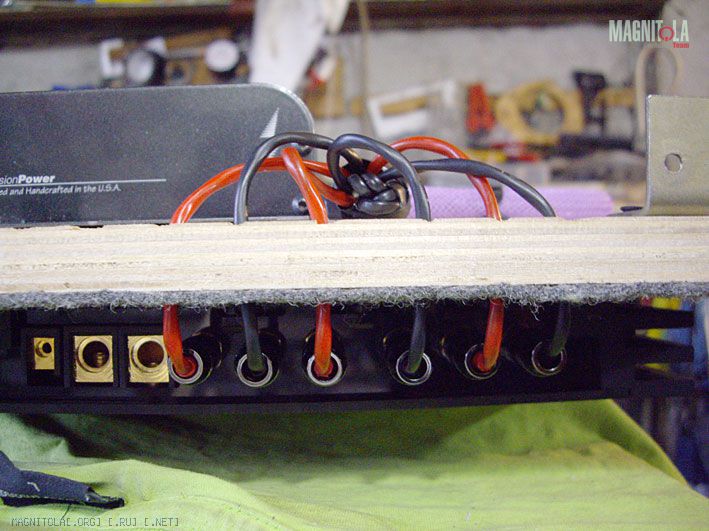

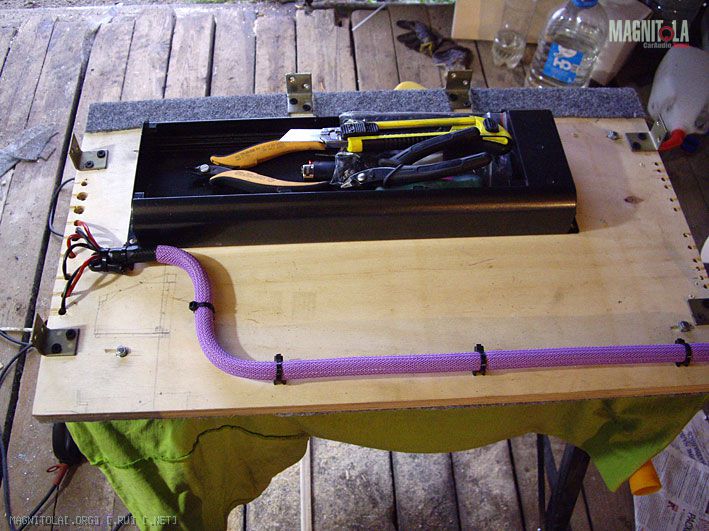

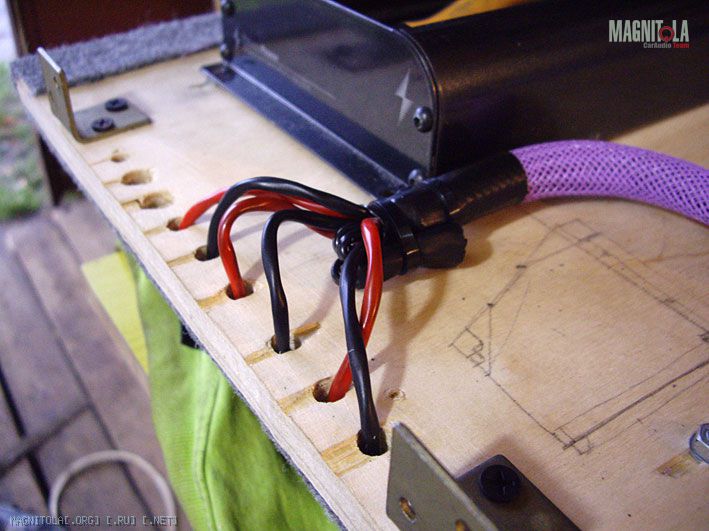

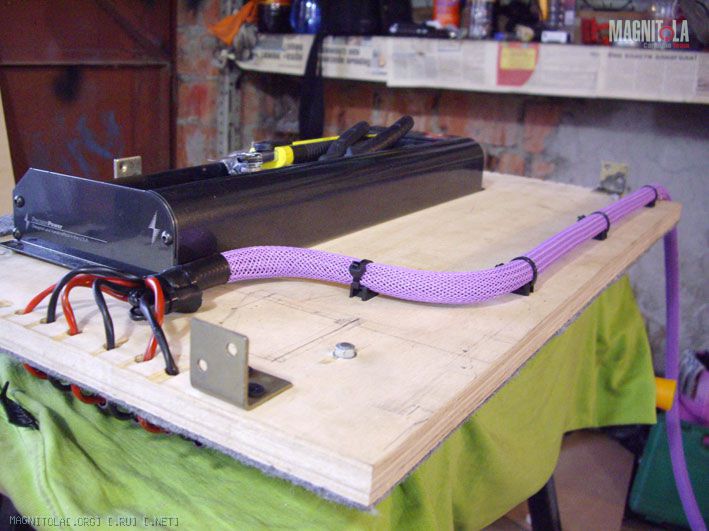

Затем со свободной стороны на мультикор надел змейку, термоусадку и закрепил его на фанерке.
Вложение 23883Вложение 23887Вложение 23884Вложение 23886

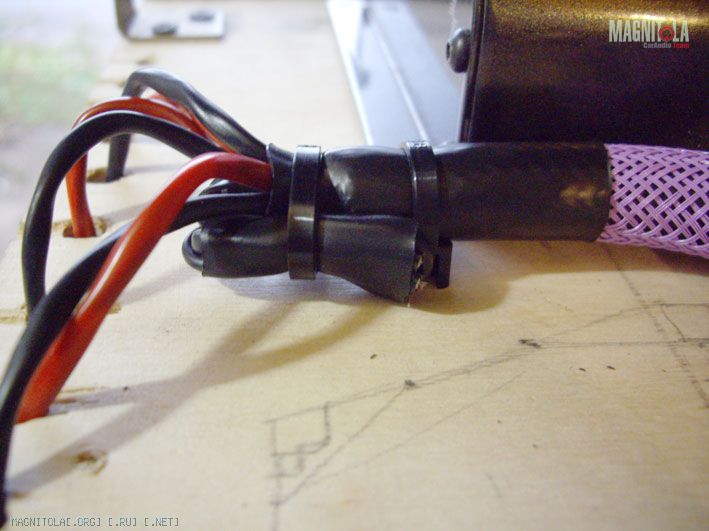

Оставшаяся пара была убрана в термоусадку.
Вложение 23885

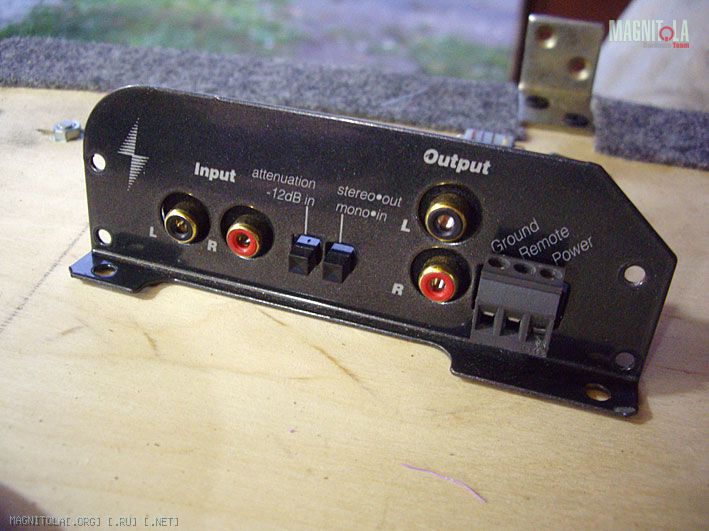

Если честно, то мне очень мешал корпус эквалайзера. Кусок ненужного, лишнего металла занимающего место.
Разобрал посмотреть, что же там, внутри, осталось.

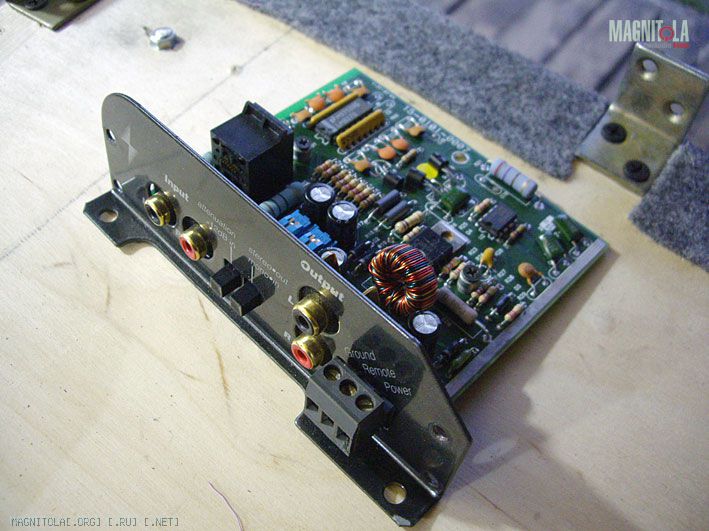

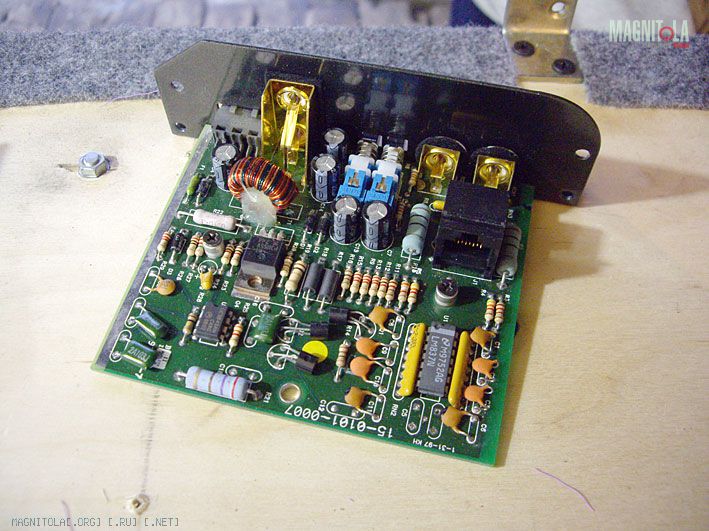

Вот такая небольшая плата.
Вложение 23888Вложение 23889Вложение 23890
Чтобы не тянуть лишние кабели, решил плату упрятать в пластиковую коробку и оставить только боковую крышку с надписями и портами.
Завтра поеду в Чип и Дип за пластиковой коробочкой....
Типа, продолжение следует...:)
В продолжении темы о коробчонке.
Был сегодня в Митино. Нужна была тормоусадка, гофра, ну и коробок.
Думал брать коробку в Чип и Дип, но как-то очень смущала цена в 260 рублей за кусок пластмассы.

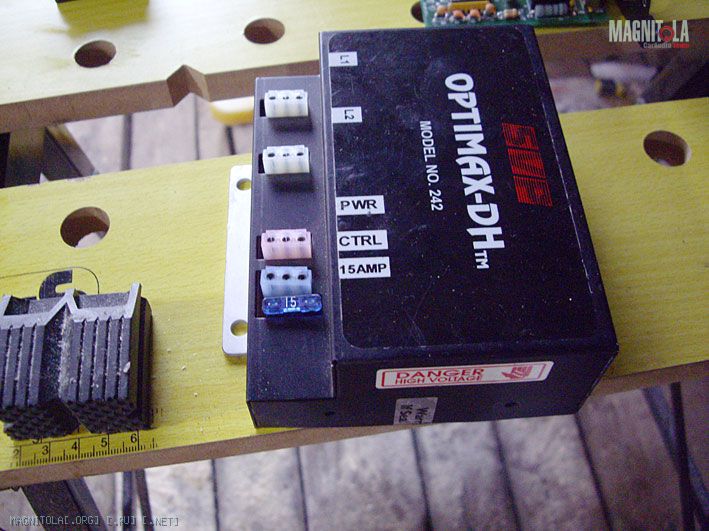

Решил прошвырнуться по рядам, где торгую частники всяким барахлом. И не зря. У мужичка была куплена вот такая коробулька всего за 30 рублей. Достоинства этой коробульки, помимо размера, её материал - она полностью из алюминия! Что даже ещё лучше, чем пластик (металлический корпус - дополнительный экран от помех и наводок).
Вложение 24016

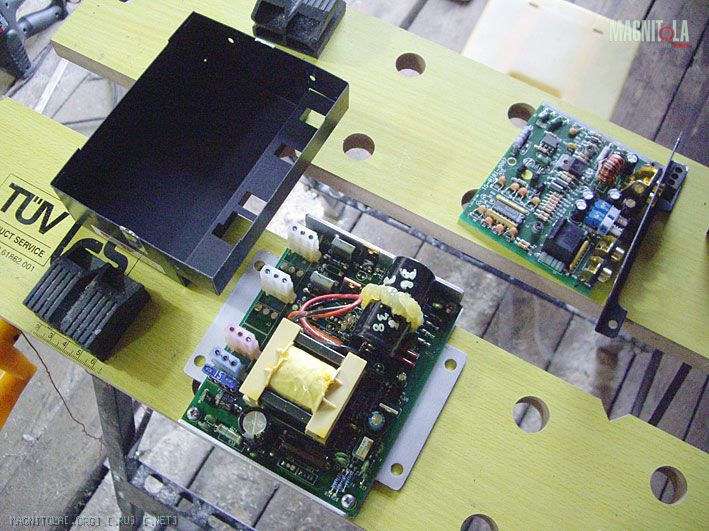

Внутри была вот такая плата, которая была выкручена и выброшена.
Вложение 24017

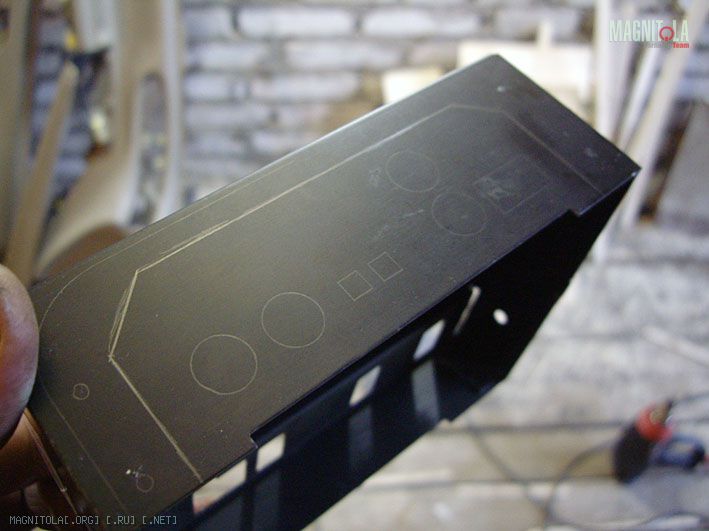

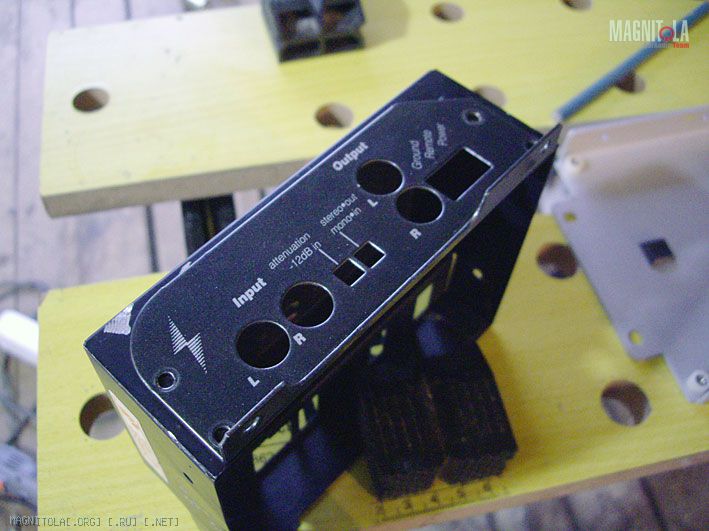

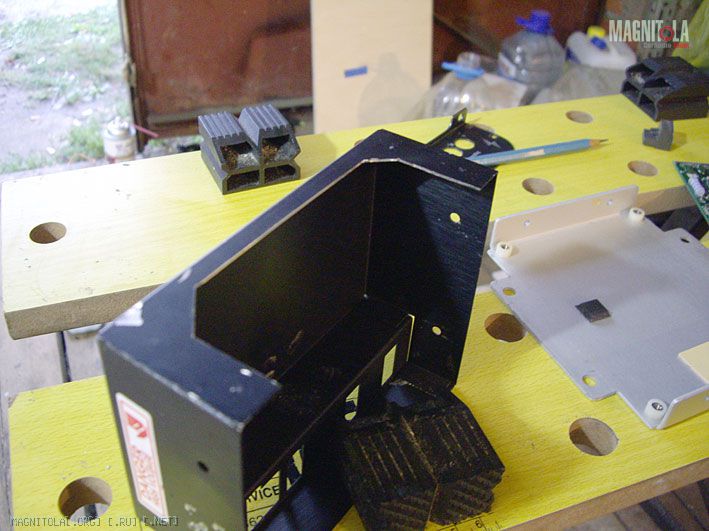

Приложил боковушку от эквалайзера, обвёл карандашом отверстия и отпилил лишнее.:)
Вложение 24018Вложение 24019Вложение 24020
Затем прикрутил переднюю панельку и нарезал резьбу (м4) в боковых отверстиях, для закрепления крышки (в оригинале она была на микроклипсах, которые я выломал, когда вскрывал коробку).
Сегодня бы и собрал, но возникли некоторые трудности - нехватка крепежа на М3 и площадки для поддержки платы. Забрал коробочку домой подбирать крепёж.

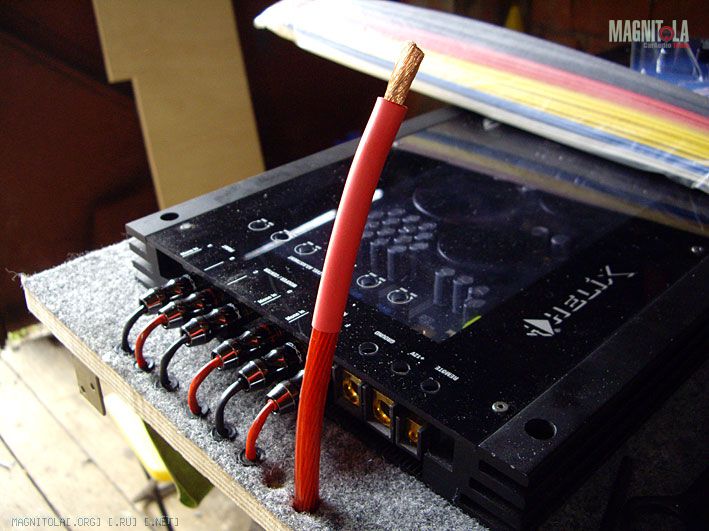

Сегодня же, после закупки термоусадки нужного диаметра и гофры, сделал питание к усилителю.
Вложение 24021

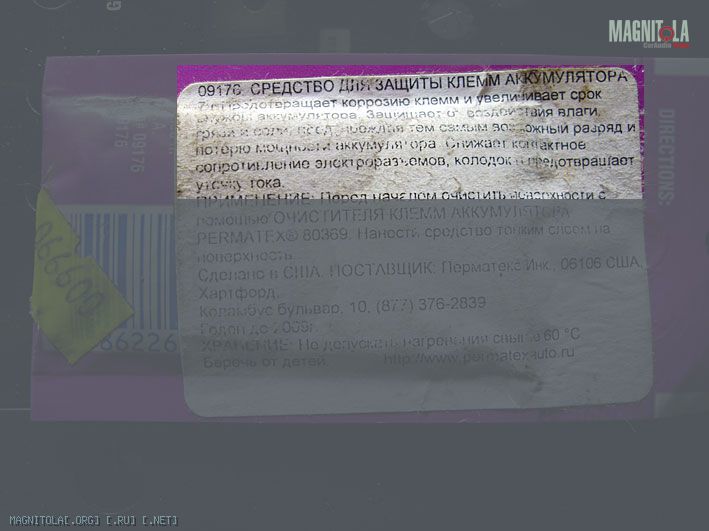

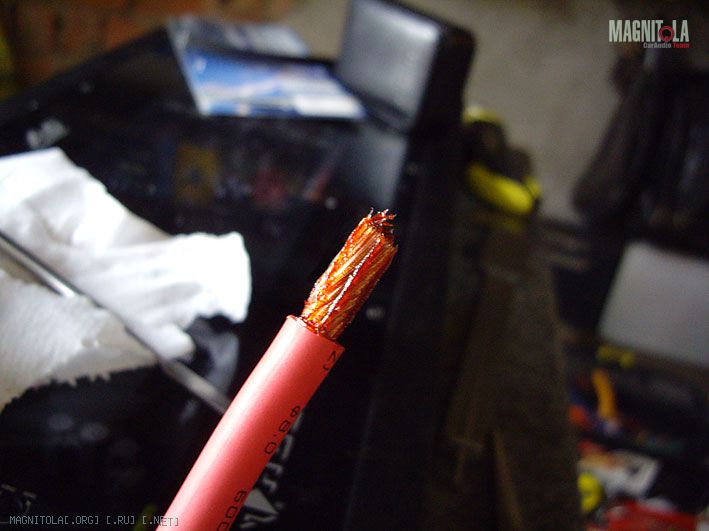

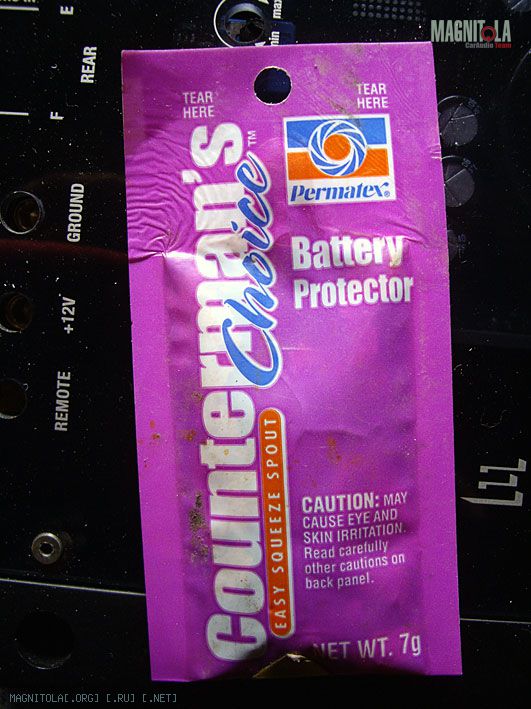

Для лучшего контакта использовал вот такую пасту от уважаемой мною фирмы.
Вложение 24022Вложение 24023Вложение 24024

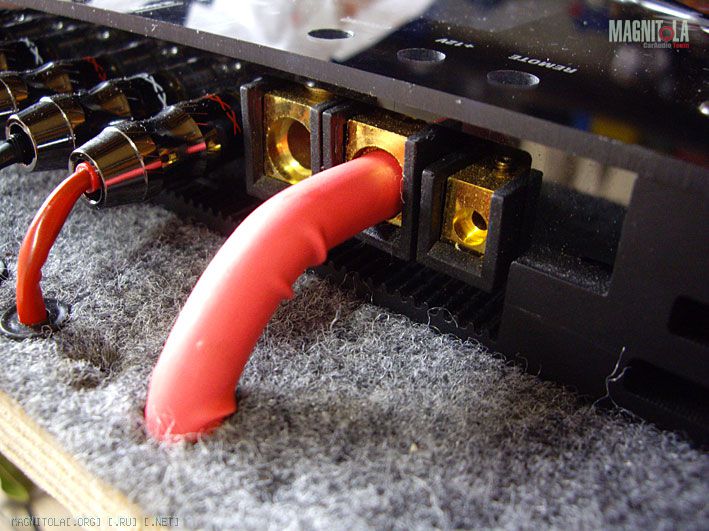

Собственно, собранное питание и управление (remote).
Вложение 24025Вложение 24026
Вот это да! Низкий поклон за столь кропотливую работу, очень подробно, спасибо очень информативно...
Обалдеть...вот это подходище!!!

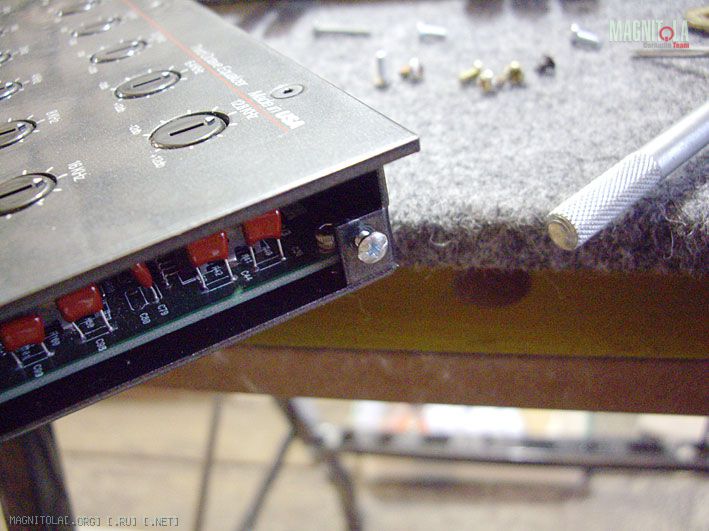

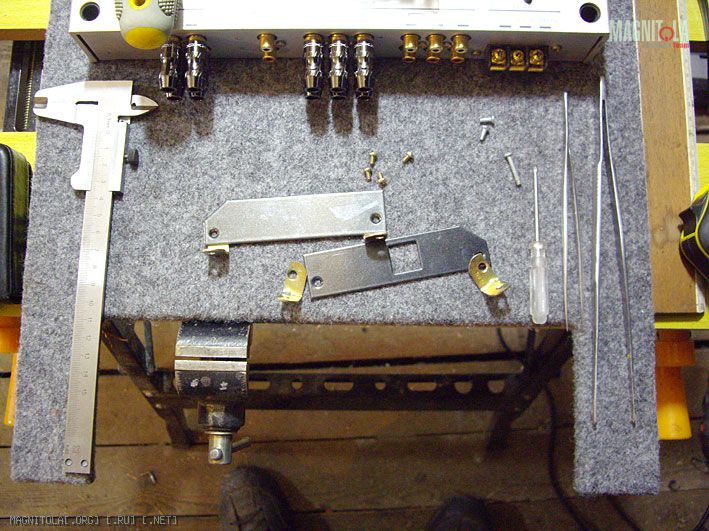

В продолжении изготовления коробульки для эквалайзера.

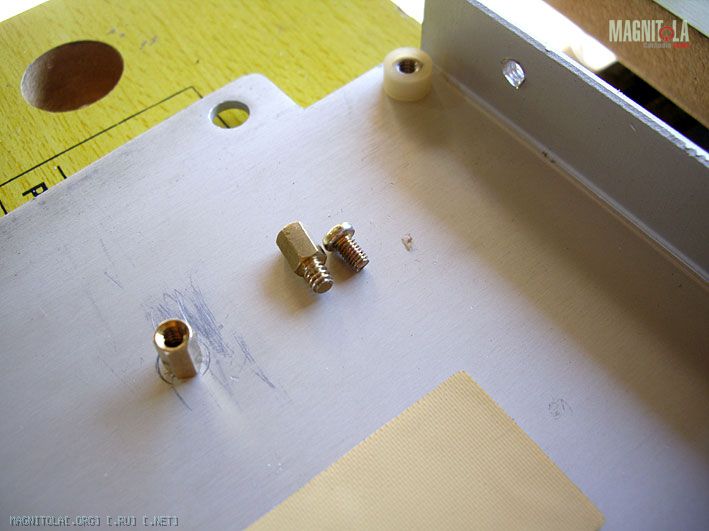

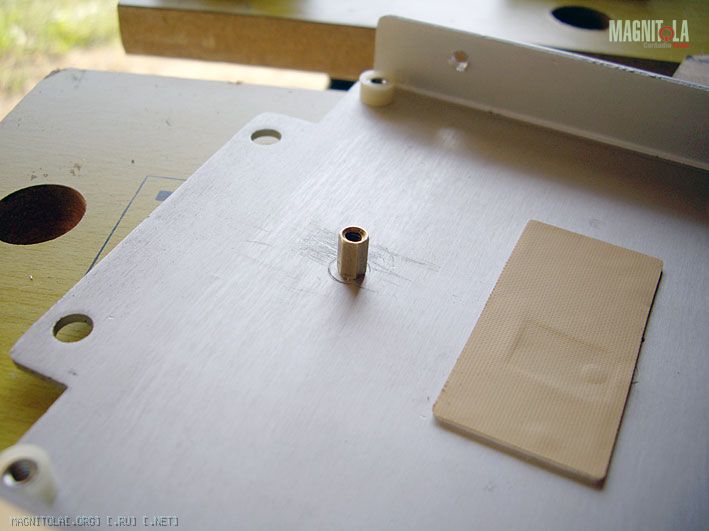

Дома подобрал крепление: стоечку, которые стоят в корпусах РС под материнскими платами.
Проблема оказалась только одна - все метчики имеют метрическую резьбу, а резьба на стойке - дюймовая (точнее шурупного типа).
Посему пришлось сначала нарезать метчиком М3 обычную метрическую резьбу и затем взяв одну из запасных стоек вкрутить её в отверстие, тем самым перерезав резьбу.

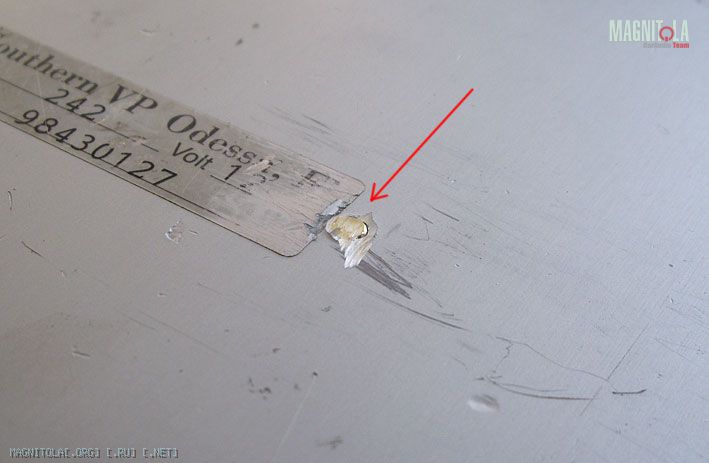

Но, мазафака, стойка отломилась на выходе из отверстия.
Пришлось пересверливать отверстие и опять всё заново. В конце концов у меня всё получилось как нужно.:)
С внешней стороны лишнюю резьбу отпилил, что бы не мешала нормально закрепить коробку на стенке ящика.
Вложение 24094Вложение 24095Вложение 24096

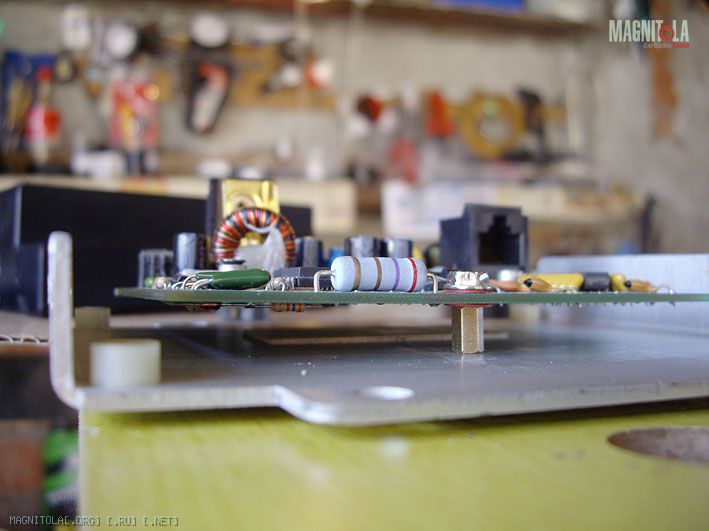

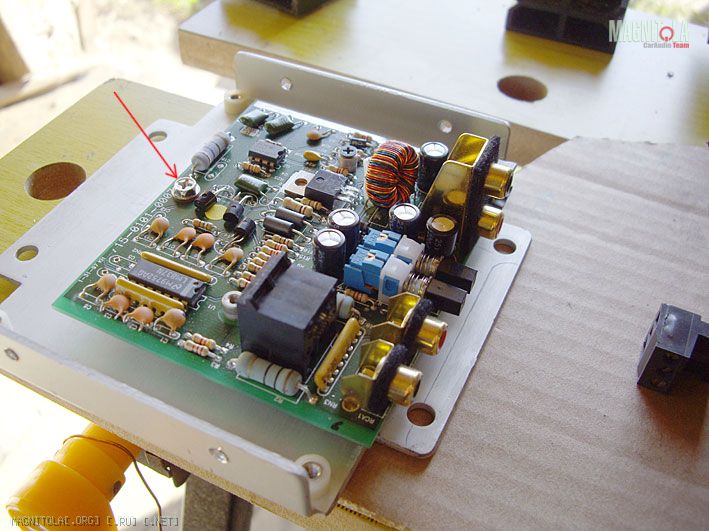

Прикрутил плату через текстолитовые шайбы.
Вложение 24097Вложение 24098

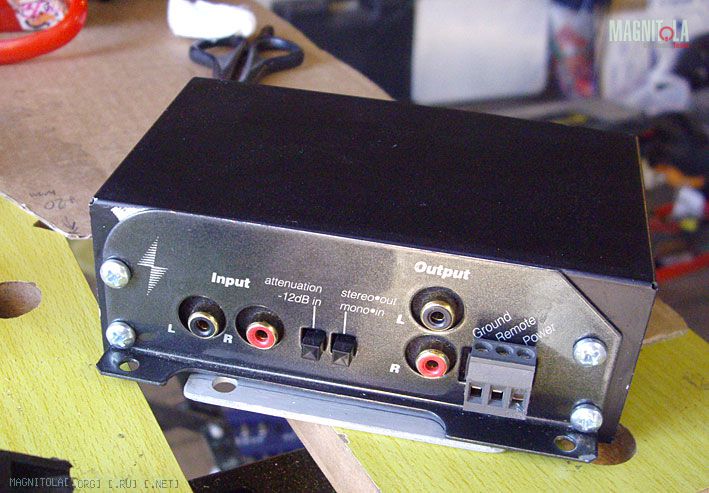

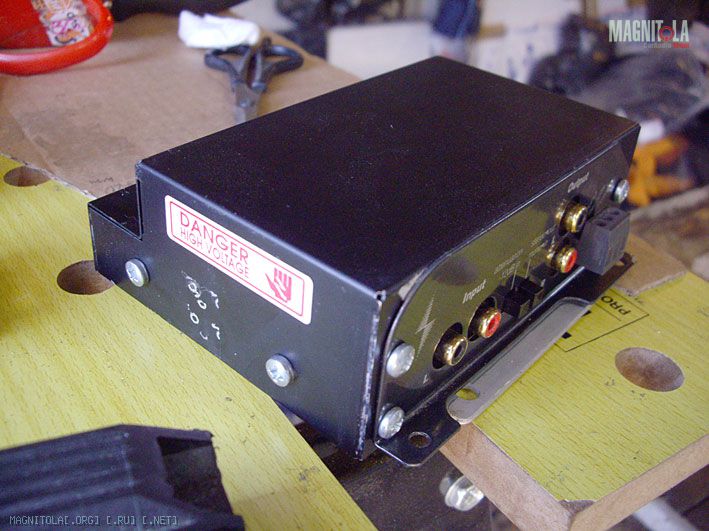

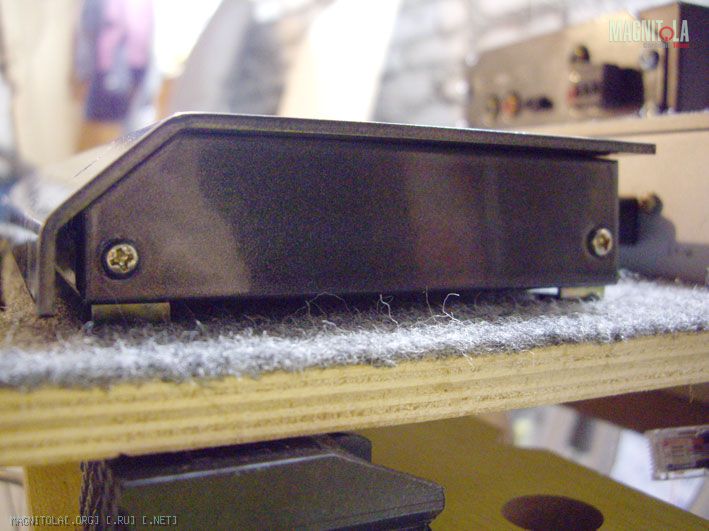

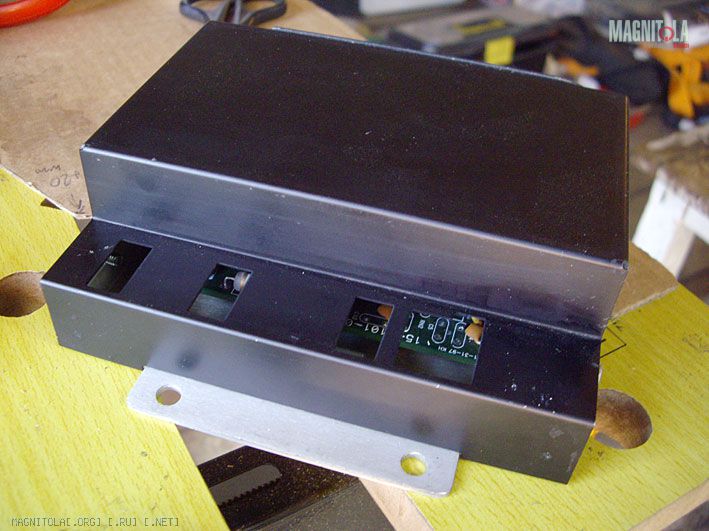

И собрал всё вместе. На третьей фото видны отверстия в корпусе.
Они будут заклеены. Но только после того, как туда будет протянут кабель, соединяющий темброблок с этой платой.
Вложение 24099Вложение 24100Вложение 24101
Затем снова обмозговывал разводку кабелей внутри конструкции ящика. Время ушло на это много.
Собрал по-быстренькому ящик, прихватил чутка саморезиками и включил мозг на вспухание.

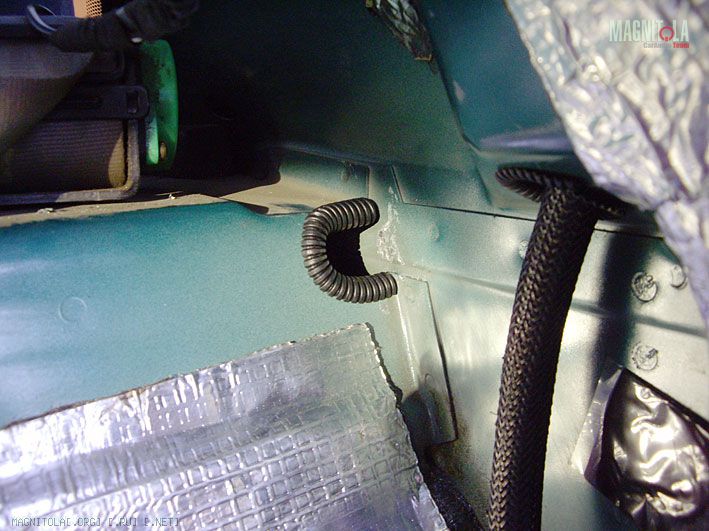

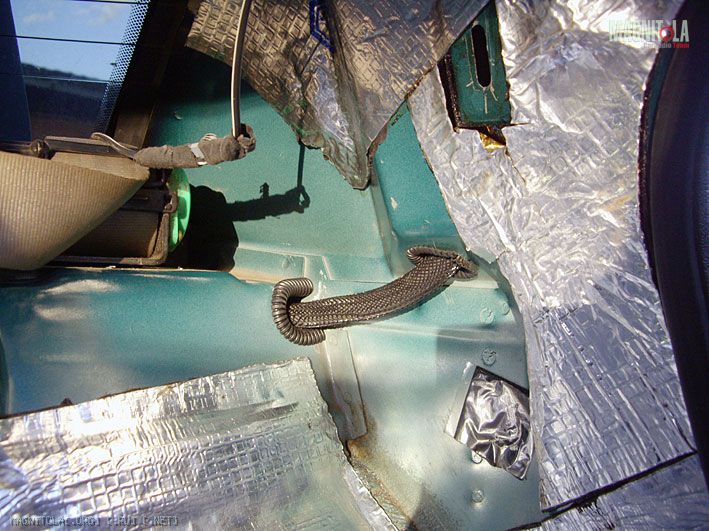

Для начала потребовалось правильно уложить входящий кабель питания от АКБ.
После всех прикидок, оптимальный путь кабеля был найден.

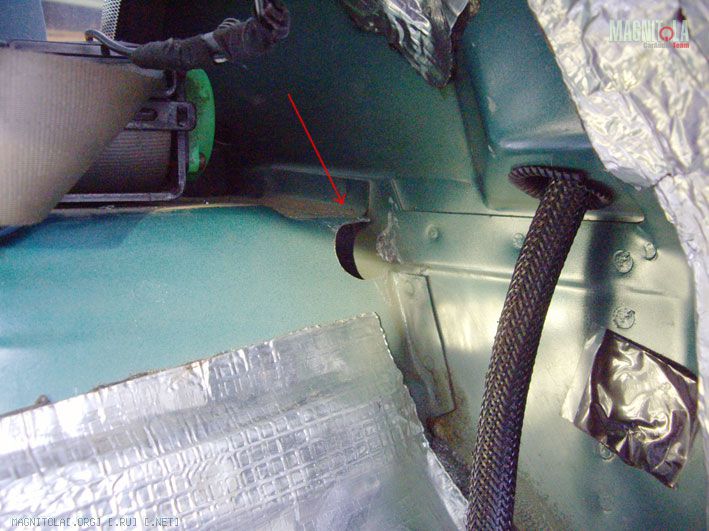

Для этого пришлось просверлить ещё одно отверстие (как положено, обработанное кусочком гофры).
Вложение 24102Вложение 24103Вложение 24104

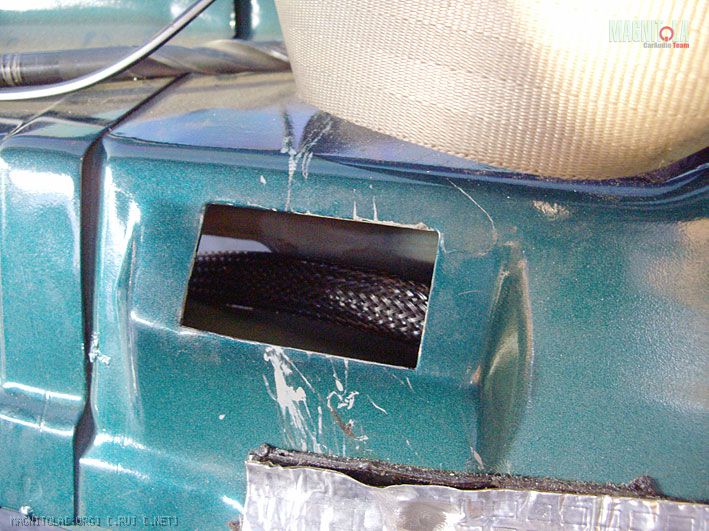

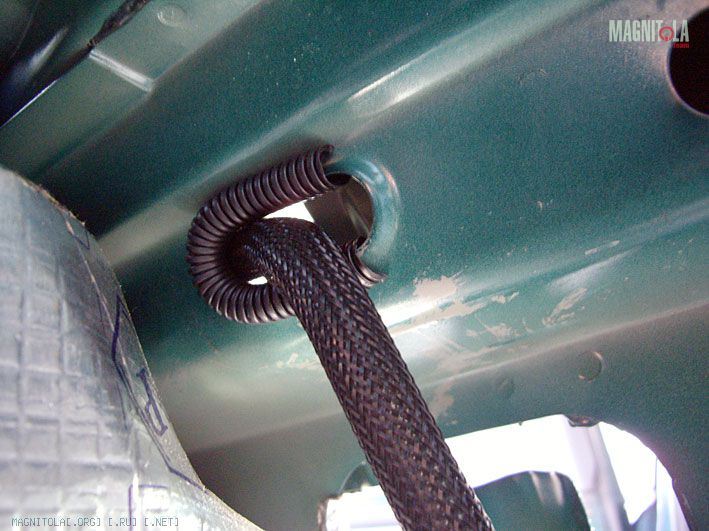

Далее, кабель по внутренней полости выпустил внутрь багажника.
Вложение 24105Вложение 24106

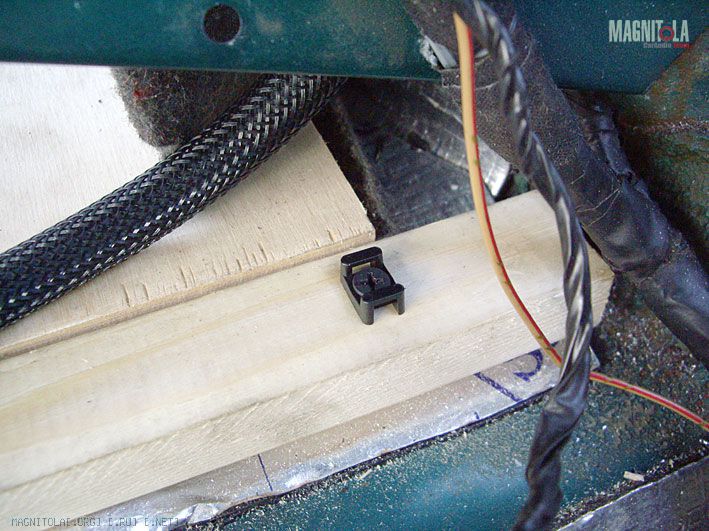

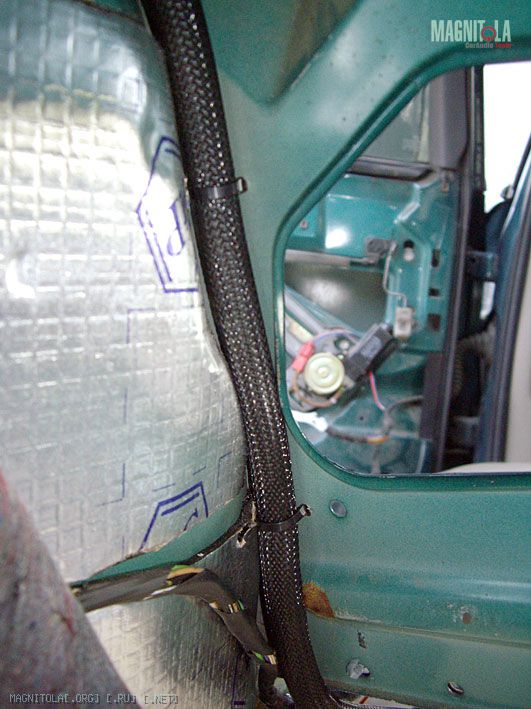

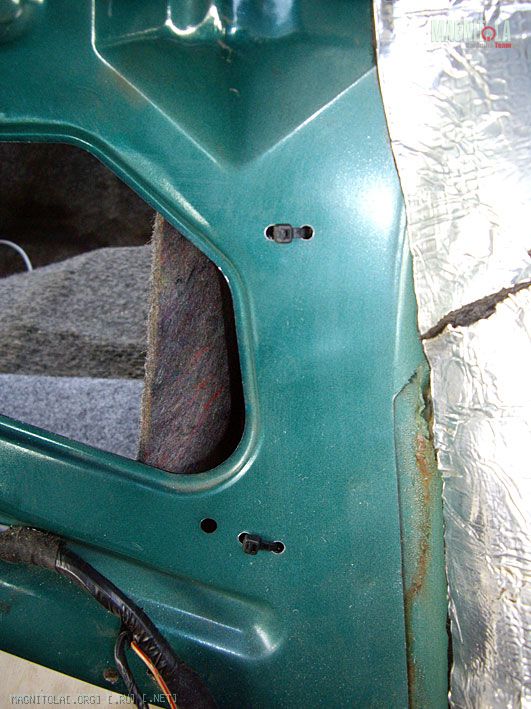

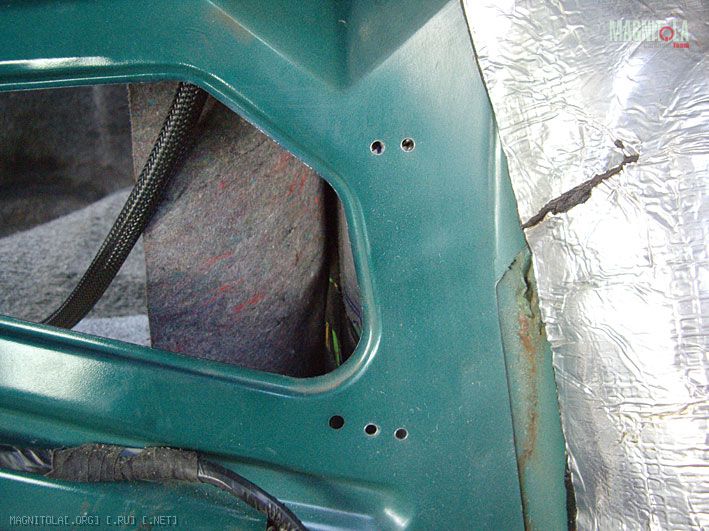

И решил, было, запустить вниз. Проделал отверстия для хомутов и, даже, закрепил кабель.
Вложение 24107Вложение 24108Вложение 24109
Решил пустить по планке. НО!!!
Вложение 24110

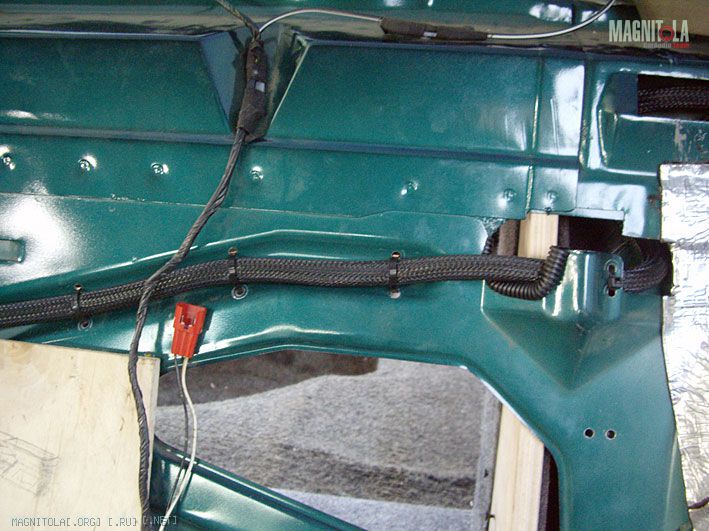

Вспомнил о том, что ещё должны войти спикер-кабели с левого фронта... А при таком раскладе питалово и спикеры пересекаются.

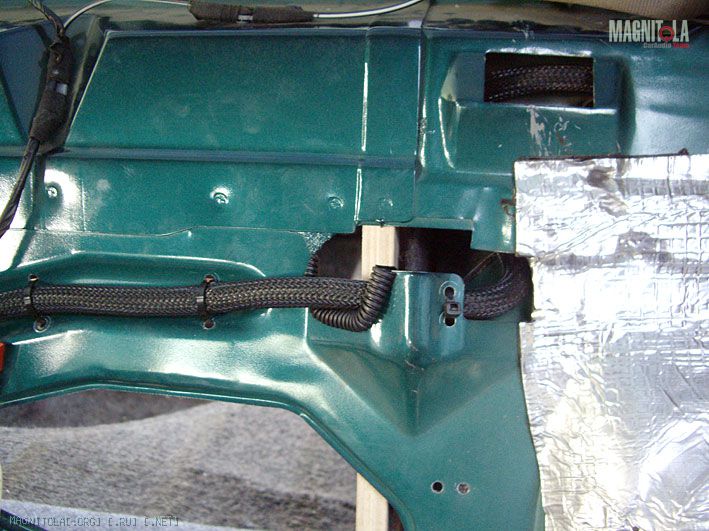

Пришлось снова включить думалку и оптимизировать прокладку.
Разумеется, решение нашлось.
Вложение 24111Вложение 24112
А по планке пошли акустические кабели.
Вложение 24113
На сегодня всё. Очень много времени уходит на обдумывание подобных ситуаций. Но, вроде бы, разрулил всё в трёхмерном пространстве.
То есть, задумка о прокладке кабелей таким образом, чтобы питание и сигнальные не пересекались - будет воплощена в жизнь.:)
Сегодня решил заняться подготовкой и установкой дистрибьюторов питания с предами. Дощечку давно уже выпилил (эта так, которую никто не угадал для чего она).

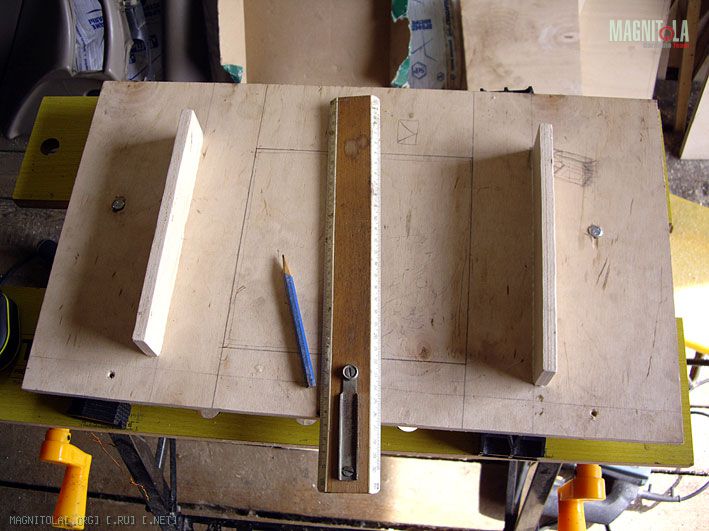

После анализа мат. части, решил добавить боковые стоечки. Для чего они нужны - узнаете позже. Точнее увидите. Пока говорить не буду.
Вложение 24144

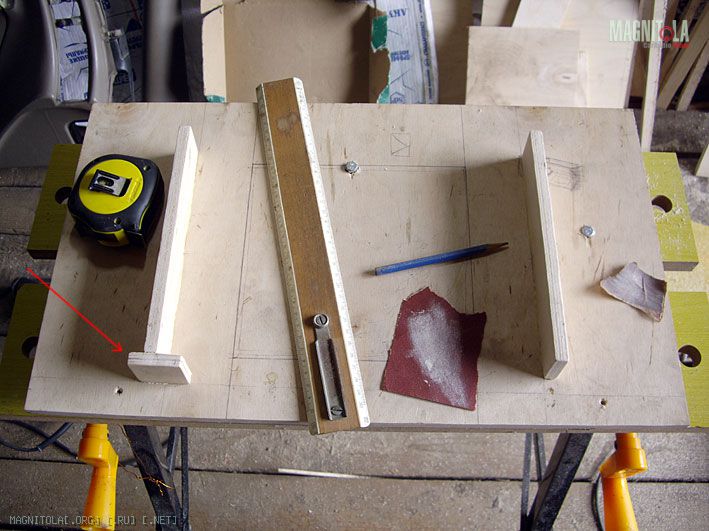

Затем добавил ещё один кусочек. Он необходим для осуществления задумки.
Вложение 24145

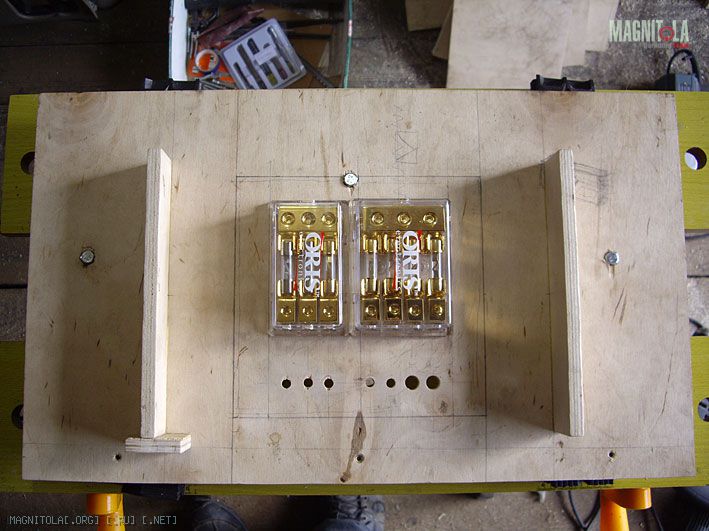

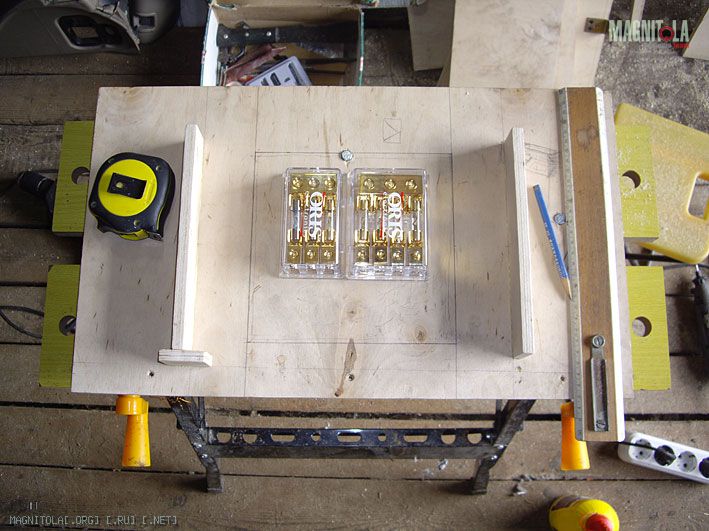

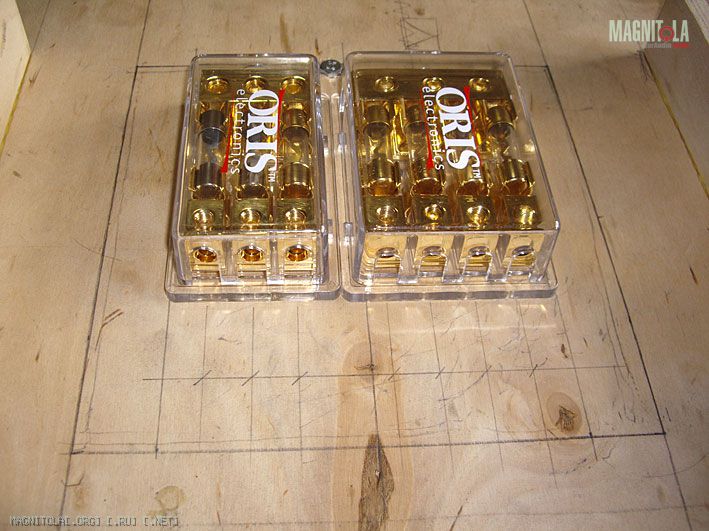

Примеряем дистрибы. Размечаем под отверстия и, собственно, высверливаем оные.
Вложение 24146Вложение 24147Вложение 24148
К большому сожалению, в моих запасниках не нашлось золочёных шурупов (они же саморезы).
Только белые и чёрные. Белые не подошли по типоразмеру (крепления у дистрибьюторов хитрые с углублением под шуруп с прямым нижним шлицем).
Оставались только чёрные. Чёрные да на светлом? Не комильфо! Думаете меня это остановило? Ничуть!

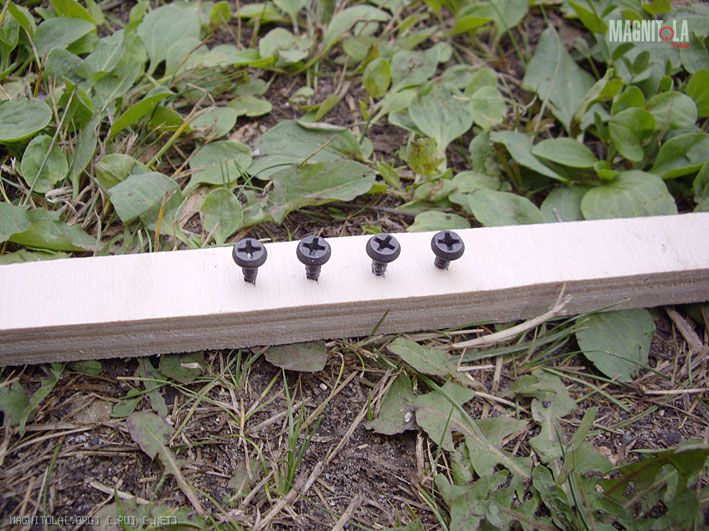

Были подобраны подходящие саморезики, вкручены в планочку.
Вложение 24149
Из запасников изъята нитроэмаль в баллоне. Конечно, не такое блестящее золото, как на самих дистрибьюторах, но всё лучше, чем чёрные.
Вложение 24150

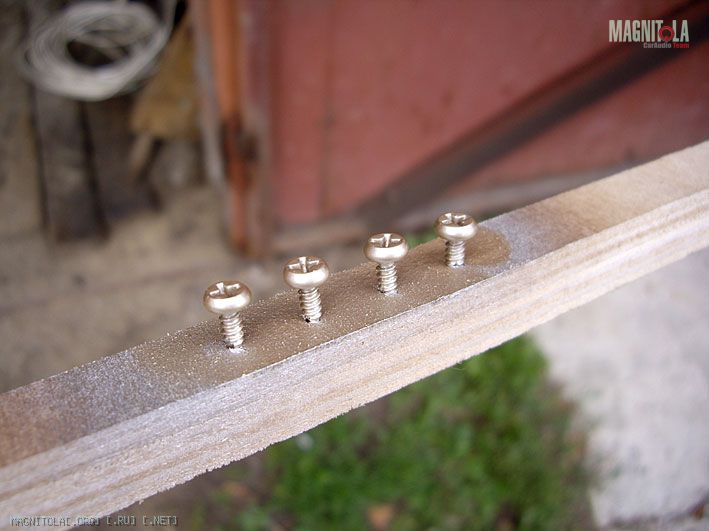

И саморезики были окрашены в несколько слоёв для прочности покрытия
(не забываем, что их ещё нужно вкручивать - и не один раз - отвёрткой, а это механическое воздействие).
Вложение 24151

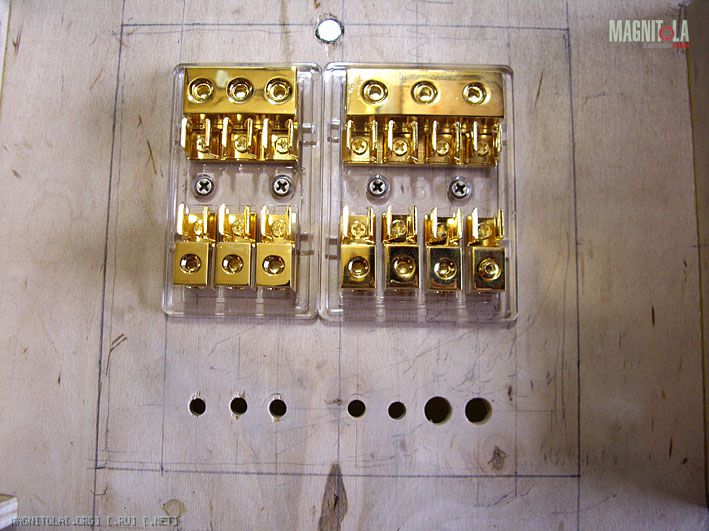

Вот. Так намного лучше.
Вложение 24152

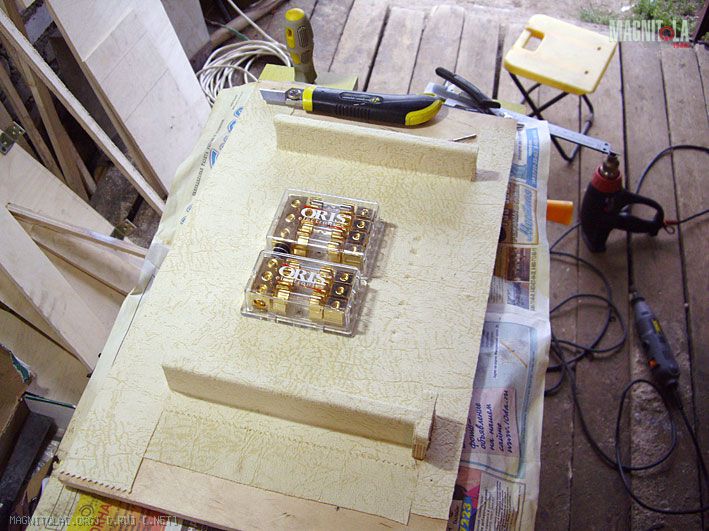

Предстояла отделка видимой части подиума (вот так я его назову) для дистрибов.
В наличии имелись: карпет серый, карпет тёмно-песочного цвета, кусок искусственной замши почти коричневого цвета.
Затем мой взгляд упал на образцы этой самой замши. И после замеров из одной пачки образцов был взять больший кусок.

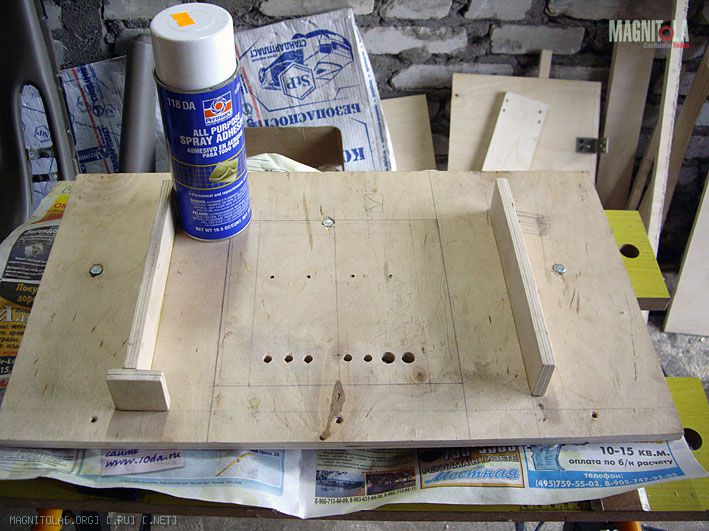

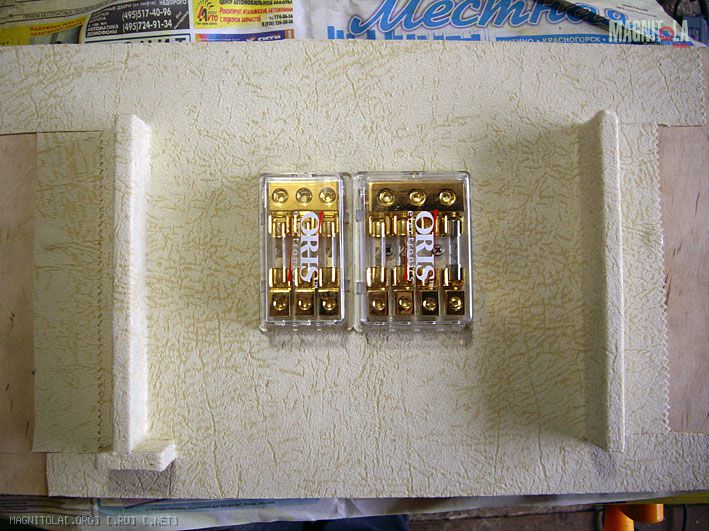

Далее, как обычно - клей и оклейка.
Вложение 24153Вложение 24154Вложение 24155
Отлично. Почему мне нужен был светлый цвет, будет понятно дальше, когда сделаю всё задуманное.

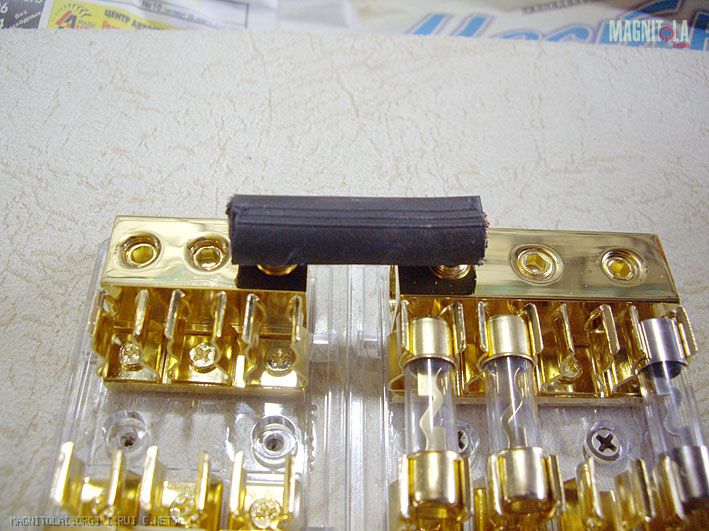

А пока предстояло сделать между дистрибьюторами перемычку.
Кабель у меня лежит КГ35. Он достаточно жёсткий в сравнении с аудиофильскими кабелями питания.
Я попробовал сначала откусить кусочек нужной длины (после тщательных замеров всех углублений в дистрибьюторах, куда кабели вкручиваются).
Разумеется, эта попытка потерпела полное фиаско. Кабель распушился и запихнуть 35 кв. мм в дырку под кабель было очень сложно.
То есть 35 мм туда влазило впритык.
Снова пришлось включить мозК. Решение было таким: взял свою мини-дрель (типа Dremel) с армированным отрезным кругом и просто отпилил толстые медные жилы кабеля.
Срез получился очень ровным. Ни одна жилка не была нарушена. Как была уложена, так и осталась.
Вложение 24156

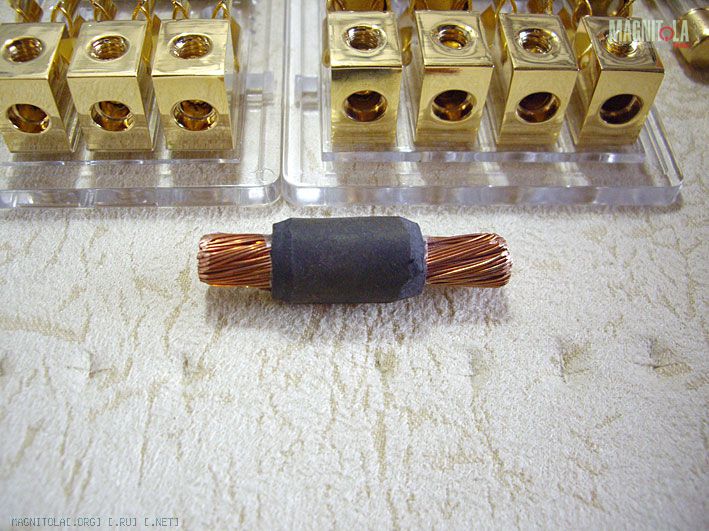

Аккуратно зачистил изоляцию с точностью до миллиметра.
Для того, что бы жилы не распушились при всовывании их в посадочные места дистрибьюторов и для того, чтобы толстая резиновая изоляция села туда же,
пришлось чутка подпилить и торцы жил и угол изоляции.
Вложение 24157
Затем взял оболочку в термоусадку. К сожалению, у меня не нашлось термоусадки нужного диаметра красного цвета.
Пришлось чёрной. С другой стороны - кабель приходящий из-под капота в чёрной же, "змейке".
Вложение 24158

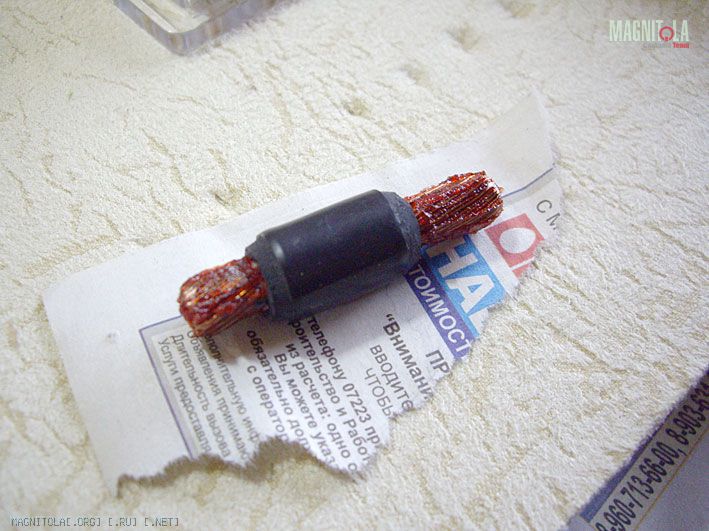

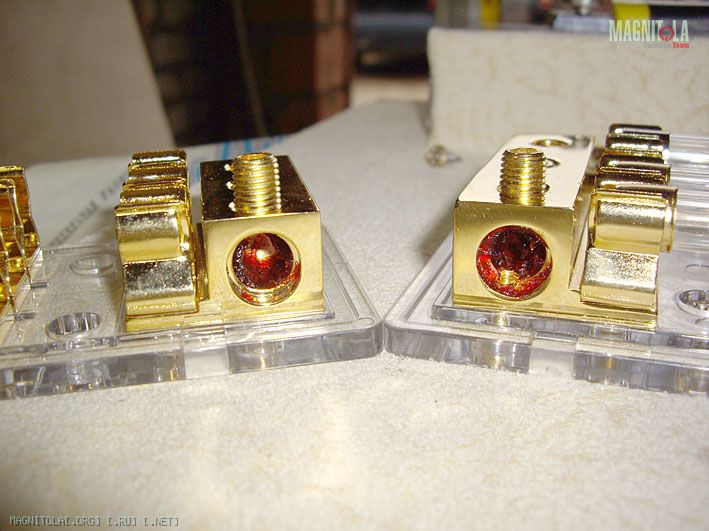

Концы перемычки смазал уже знакомой вам смазкой для контактов.
Достаточно много её запихнул в посадочные отверстия дистрибьюторов.
Вложение 24159Вложение 24160

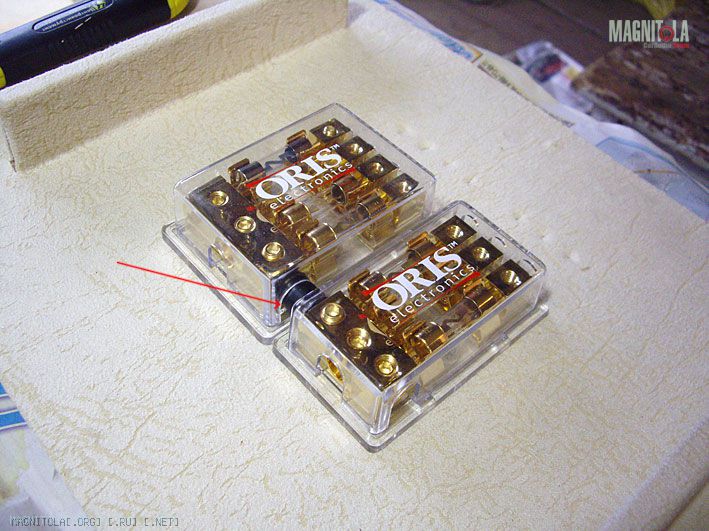

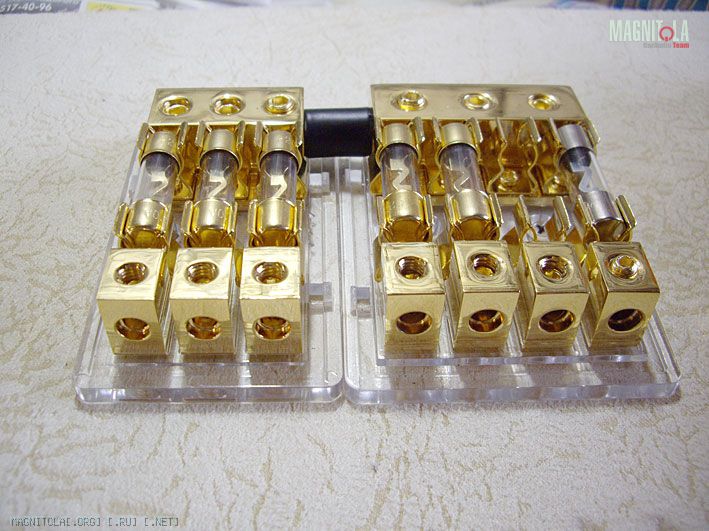

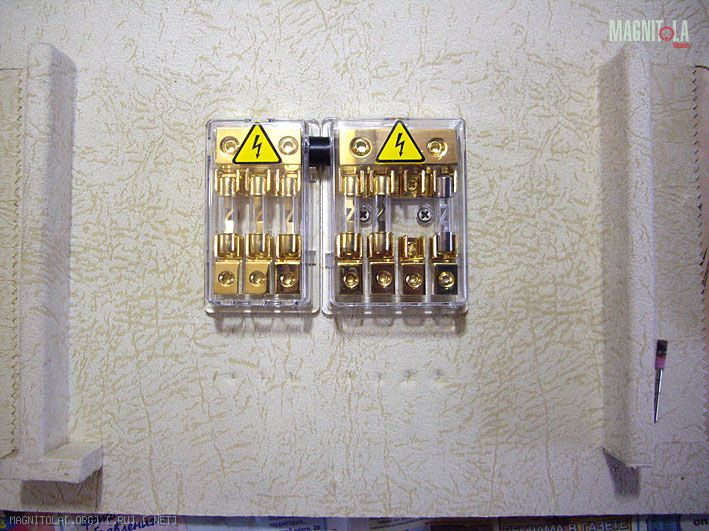

И собрал всю конструкцию. Стрелочкой на правой фото отмечены отверстия в крышке.
Их тоже пришлось слегка расширять, ибо толстая изоляция КГ-35 не давала крышке садиться на свои места.
Вложение 24161Вложение 24162

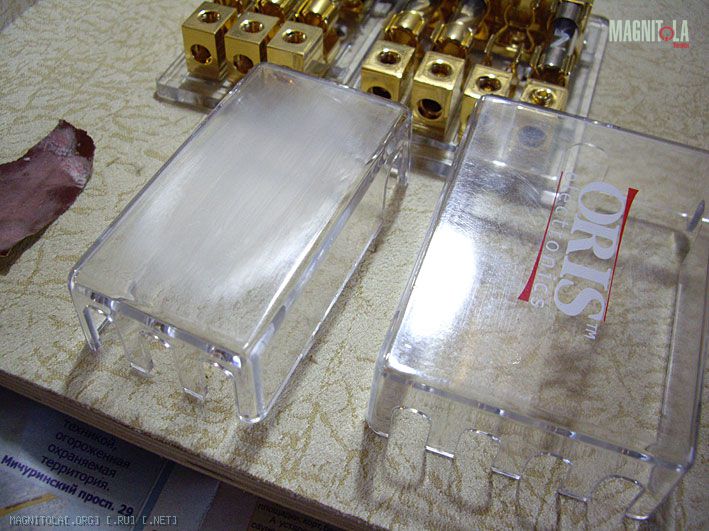

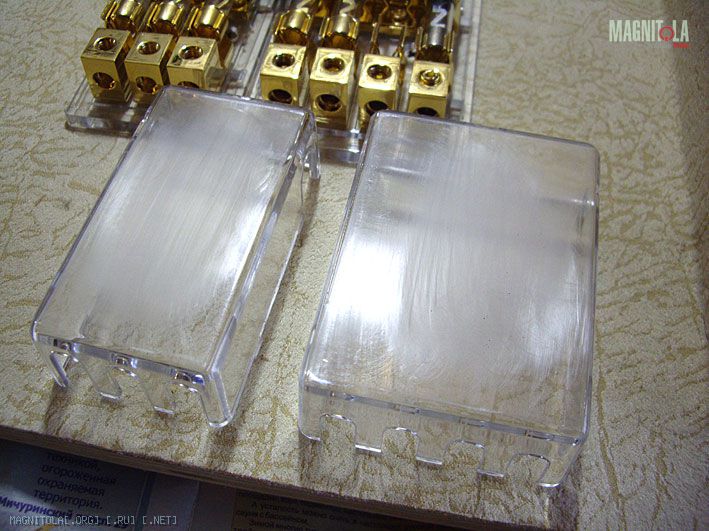

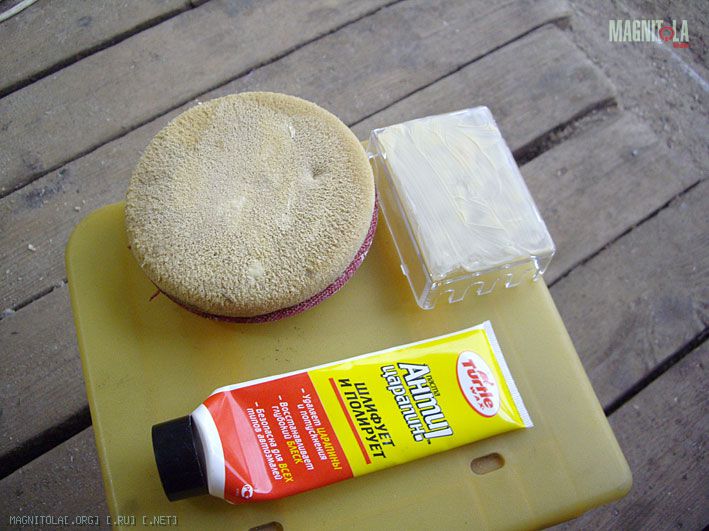

Но, что-то меня постоянно терзало в процессе работы по установке дистрибьюторов.
В конце концов я понял что. Эта надпись на крышка Oris. Таки мозолила глаза.
Во-первых: не видно в каком состоянии предохранители;
Во-вторых: просто дрэково. Не люблю я такие вот надписи на самом видном месте.
Вложение 24163
Поэтому, шкурка мне в зубы.. ой, в руки. Сначала нулёвкой.
Вложение 24164Вложение 24165
Затем 2000 от 3М и в конце крышки ждал полировальный круг и паста.
Вложение 24166
Вооот, так-то лучше. Наклеил вот такие прикольные наклеечки, купленные давным давно.
Знак массы тоже имеется в наличии и будет приклеен в полагающееся место.:)
Вложение 24167
Решил примерить всё в салоне авто. Вот так смотрится всё это безобразие. Разумеется, это ещё не все заморочки с подиумом.:)
Вложение 24168
Поскольку необходимых прибамбасов для доделки подиума в гараже не было (всё дома лежит),
взялся за вторую лицевую панель, предназначенную для сигнального оборудования (кроссовер и лицевая часть эквалайзера).
Кроссовер был достаточно быстро закреплён на своём месте. А вот с крепежом эквалайзера пришлось подумать и повозиться.
Как помнят те, кто следит за темой, я решил избавится от длинного корпуса эквалайзера.
Все входы/выходы я вынес в отдельную коробку, а морда лица с крутилками в другом месте.
После анализа ситуации, решение нашлось. Но пришлось-таки вмешаться в конструкцию и слегка её модернизировать.
Объясню в чём суть всех этих манипуляций с эквалайзером.
Дело в том, что мне нужно установить девайс так, как этого хочу я и при этом продумать всё так,
что бы можно было в любой момент собрать эквалайзер в его первозданном виде (ну, вы же понимаете - мало ли какие в жизни ситуации бывают).
Именно поэтому приходится так долго заморачиваться.
Короче, модернизация была минимальной - потребовалось только перерезать резьбу в отверстиях, где крепились боковые стенки блока.
В этом эквалайзере везде дюймовая резьба. А таких мелких винтиков у меня нет. Точнее есть, но они только метрические.

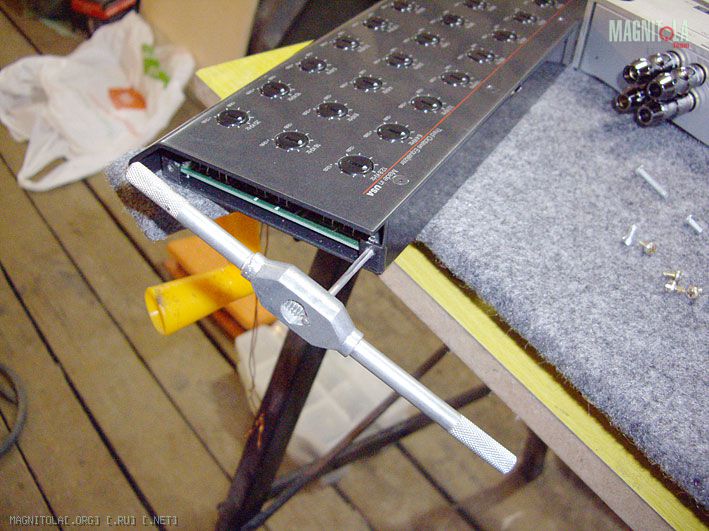

В руки был взять метчик на М3 и нарезана новая метрическая резьба.
Вложение 24169Вложение 24170
Затем в моей "волшебной" коробке с кучей железячек были найдены подходящие уголки.
Разумеется, их пришлось подгонять под нужные размеры. Для этого часть уголков была спилена.
Вложение 24171

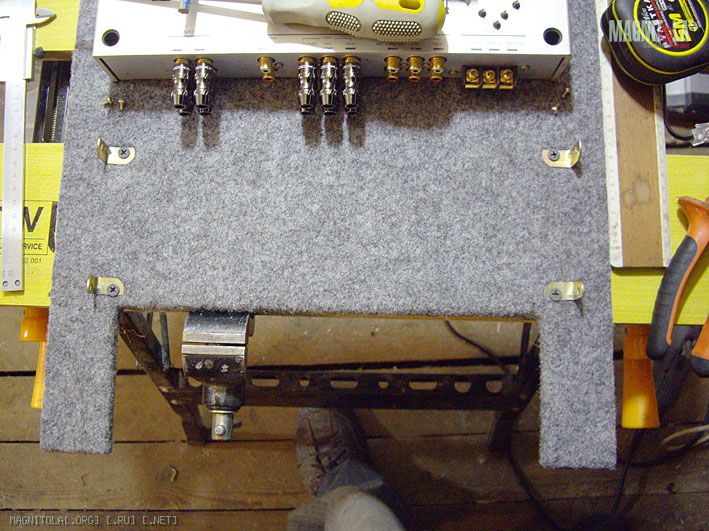

Затем всё тщательно вымерено и уголки заняли своё место.
Сначала пришлось закрепить уголки к фанерке, а уж затем к ним прикручивался корпус головной части эквалайзера.

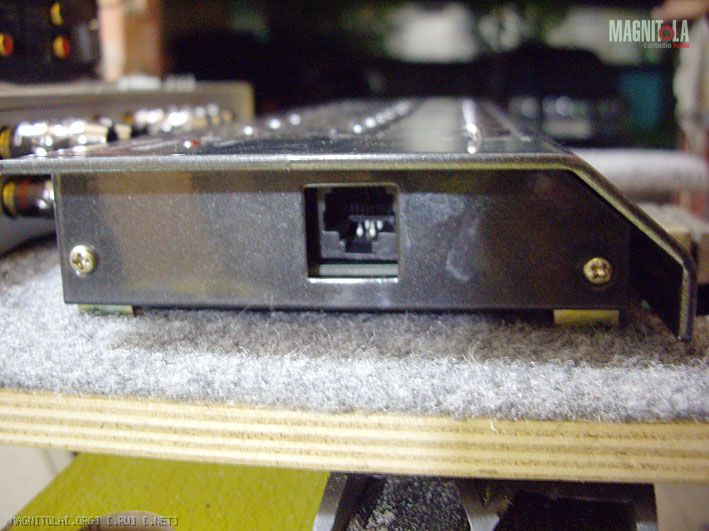

Вложение 24172Вложение 24173Вложение 24174

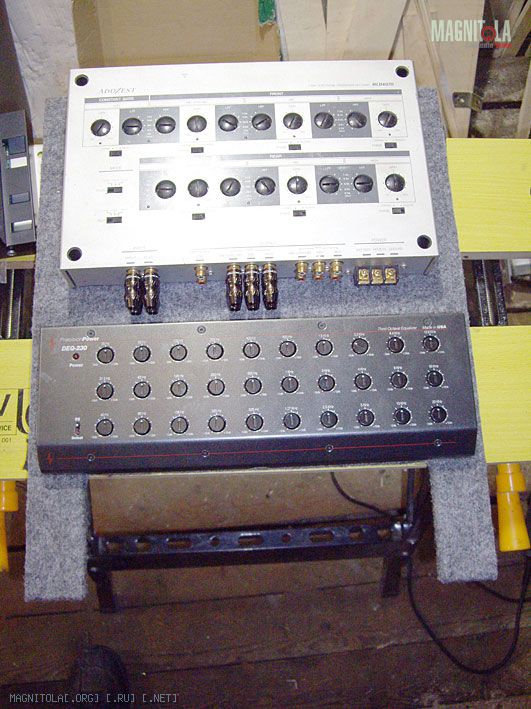

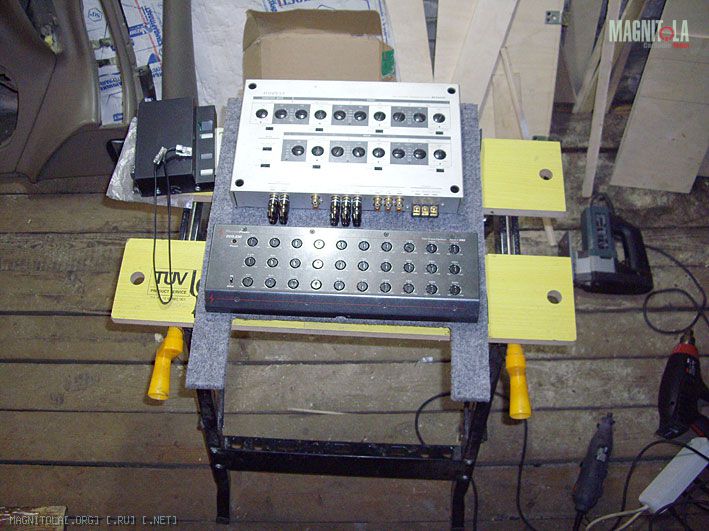

Собственно, крепление компонентов завершено.
Вложение 24175Вложение 24176
Завтра буду снова всё разбирать, сверлить отверстия под кабели.
Хотя... возможно, что это придётся отложить до понедельника. У меня намечаются мероприятия и гастроли куда-то в Уренгой...:)
Надеюсь не сильно утомил?:)
когда ты уже закончишь? :)Цитата:
Сообщение от sam01
Вадь, как всегда респект - красава :)
sam01, Передавай привет родному городу:) Не удивляйся, что местные свои машины к забору привязывают - это не чтобы не украли, а электрокотел системы охлаждения, работающий от 220В. Там для них и розетки специальные возле каждого подъезда есть:)Цитата:
Сообщение от sam01
Итак, в прошлой серии, я рассказывал о дополнительных планках на подиуме дистрибьюторов питания.
Всё, что задумал, сегодня было доделано. Вот, раскрываю секретик.:)
Нижняя маленькая планочка предназначена для концевого переключателя.
Он там и был смонтирован.
Вложение 24196
Боковые же стеночки предназначены для светодиодных лент.
Догадываетесь о чём я?:)
Вложение 24197
Ход прутка переключателя на конце около 2 см.
Вложение 24198
Сначала разбираемся в проводами. Все проводки укатал в термоусадку.
С обратной стороны приклеил площадки под хомуты и закрепил провода.
Вложение 24199Вложение 24200
В боковых стенках просверлил отверстия и вывел концы.
Вложение 24201
Подпаял ленту и место пайки тоже взял в термоусадку.
Вложение 24202
Если честно, сомневался, что лента приклеится на искусственную замшу.
Но она приклеилась. И очень даже крепко. Скотч от 3М рулит!
Вложение 24203
Вид смонтированного изделия.
Вложение 24204
Примеряем на месте. Плюс временно подключил к фишке освещения багажника.
Вложение 24205Вложение 24206
Теперь займёмся автоматикой.
В оставшейся стенке подлокотника проделал отверстие.
По началу думал просто просунуть пруток концевика в отверстие и загнуть его в виде буквы П.
Но затем вспомнил о вот таких штучках от какого-то ТАЗа. Рассверлил отверстие под заглушку.
Вставил её и развальцевал с обратной стороны, что бы не выскочила.
Фишка в том, что пруток ходит с некоторым допуском в бок, а ширина отверстия в заглушке позволяет прутку это делать беспрепятственно.
Вложение 24207Вложение 24208Вложение 24209Вложение 24210
Пруток загнул буквой Г. А что бы он не портил обшивку, нужен был демпфер/стопор. Резинки подходящей у меня не было.
Но разве это проблема? Так, орешки. На решение этой задачи потратил всего 7 секунд.
Отрезал кусочек стержня от клеевого пистолета. Стержень из полиэтилена. Достаточно мягок, легко поддаётся обработке.
Проделал с ним несколько несложных операций, а именно: обточил с одного конца под конус (попросту округлил)
и тоненьким сверлом внутри руками просверлил отверстие, поскольку просто так надеть его на пруток концевика
не представлялось возможным - всё-таки полиэтилен достаточно плотный по структуре.
Вложение 24211Вложение 24212Вложение 24213
Отрегулировал ход прутка методом простой его подгибки внутри.
Положения в которых включается подсветка:
Вложение 24214Вложение 24215
Полностью собранная задумка.
Вложение 24216
Таким образом получилось следующая фишка: при откидывании подлокотника внутри ниши для дистрибьюторов загорается освещение.
Сделано это для того, что бы в тёмное время суток не светить фонариком ради того, что бы проверить целостность предохранителей.
Лично мне фишка ооочень понравилась.
Продолжение в следующей серии.
Я - маньяГ. Теперь я это точно знаю.:)
На очереди ещё пару фишек с подсветками.
Такого я ни в одном авто не встречал!
Осилил! )) Вадим, маньяк)) Респектую!
ААА! Вы думали, что я остановился? Не тут-то было!:)
Я мееедленно продолжаю свой инсталл.
Последние пару дней занимался исключительно проводкой.
Вот, кусочек из того, что сделал (мало, поскольку забыл дома фотик, да и занимался некоторыми вещами, не шибко интересными для фоторепортажей - мелочёвкой разной, доводкой): начинка кроссовера входом и питанием.
Для кабелей питания купил клеммы "вилочки". Даксовские взял.
К сожалению обжимных клещей для таких трубочек у меня нет. Поэтому решил пропаять. Благо кабель всего 4кв.мм и в кольцо вилочки спокойно входило жало паяльника.
Сначала облудил конец кабеля.
Вложение 24401
Затем облудил приёмное кольцо для кабеля в клемме.
Вложение 24402
И долго и упорно грея пальником запаял. Держится отлично.
Вложение 24403
Концы взял в термоусадку.
Вложение 24404Вложение 24405
Вот как это выглядит в законченном варианте:
Вложение 24406Вложение 24407Вложение 24408Вложение 24409
Для того, что бы дальше раскладывать проводку внутри ящика (как я уже говорил, с решениями, что бы никакие провода не пересекались), пришлось собрать все детали вместе и скрутить. Иначе в 3D развести провода будет очень сложно. Мозги выкипали, пока думал, посему решено было собрать всё и смотреть уже по месту. Так проще.
Вложение 24410
Вот как это выглядит из салона при снятой спинке заднего дивана.
Разумеется нет панели с дистрибьюторами. Пока не до них.
Решено было начать со спикер-кабелей.
Вложение 24411
Завтра (пятница, 4 сентября) и 5 сентября я занят - концерты. Думаю, что в воскресенье мне придётся на день (если не на два) поселиться в багажнике и на заднем диване. И напрягая остатки мозгов разводить все кабели.... Задачка не из лёгких оказалась.
Дурная голова рукам покоя не дает... В хорошем смысле... Особенно хорошо когда руки золотые..
Да Вадим, с таким комплексом в багажнике, можно будет произвести самую тонкую настройку, жаль транспорт будет являться слабым звеном, но думаю не долго он протянет!
Собственно, именно по этому такой замут с активным кроссом и 1/3 откавным эквалайзером! Что бы избежать зависимости от транспорта.Цитата:
Сообщение от Dj_AlexGred
Если надумаю сменить - не вижу проблем. Другое дело проц. Но это тоже поправимо - никогда не поздно добавить к системе отдельный процессор (те же альпы 600 или 700 серии).
Сегодня, наконец-таки, удалось добраться до гаража. Все выходные провёл в работе.:)
Сделал не много, но важного:
1) удалил скрипы ящика для техники. Пришлось разобрать всё по дощечкам и дорабатывать конструкцию. Заодно проклеил торцы тканью, что бы исключить возможность появления скрипов при дальнейшей эксплуатации.
2) Правильно закрепил усь (JL Audio) и подсоединил питание и ремоут.
Вложение 24611Вложение 24612
Заодно добавил крепёжные площадки для спикера и входного сигнального кабеля. Что-бы потом не корячится в щели высотой 6 см.)
Вложение 24613
3) "Зарядил" колодку питания эквалайзера...
Вложение 24614Вложение 24615
И уложил все кабели питания.
Вложение 24616Вложение 24617Вложение 24618
Как всегда - продолжение следует.:)
Сегодня снова продолжилась сборка ящика с техникой.
Для начала нужно было протянуть и закрепить межблочный мультикор.
Сначала хотел-было вести по верху, но всё же разумность переборола лень - просверлил ещё одно отверстие и
расширил его - как в случае с кабелем питания.
Вложение 24639Вложение 24640
Далее кабель пошёл по внутренней полости.
Закрепил хомутами через просверленные добавочные отверстия.
Вложение 24641Вложение 24642Вложение 24643
Затем его разделал после тщательных замеров и прикидок.
Цветовая маркировка: зелёный - фронт, жёлтый - тыл, синий - саб.
Вложение 24644Вложение 24645Вложение 24646
После подготовки межблочного мультикора, разделал второй мультикор идущий от кроссовера в усилитель (мид, СЧ, ВЧ),
запустил в просверленные отверстия и начал распаивать. На несколько часов поселился в багажнике.
Вложение 24647Вложение 24648
Наконец-то все проводки были распаяны и убраны в термоусадку.
Наверно больше всего времени потратилось на обдумывание всех крепёжных моментов и моментов защиты и эстетики, так сказать.
Мозги пухли..:)
Вложение 24649Вложение 24650
Но и с этой задачей мы справились. Почти весь день ушёл на это.
Ящик свинтили уже окончательно. Теперь ни одну дощечку оттуда не выкрутить - не дадут запаянные коннекторы.
После распайки коннекторов, для того, что бы их вставить в гнёзда кроссовера, его пришлось открутить с подиума
и приподнять. Только так можно было воткнуть коннекторы. В другом положении мешает корпус эквалайзера. Места везде впритык.
Надеюсь я ничего не упустил.:)
Вложение 24651Вложение 24652
Продолжение следует...:)
Пиляя , Вадим , ты целую студию решил в автос засунуть ? :)
Увидел крутилик и вспомнил в школе мы с друганом за аппаратурой сидели , у нас был микшер Mackie DFX-6 как щас помню и две колонки активные той же фирмы , а ещё микрофон Шурик ( который в последствии наипнулся ;) история об этом умалчивает ) .
ну мы там дискачи крутили присобачили к линейнику двд и на нём дисочки гоняли , потом и бук к нему воткнули . вообщем весело было , вот тольк для чего там куча крутилок я так толком и не разобрался , знал чувствительность сигнала и пару фичей . нам хватало ;) мдааа настальгия :)
зы. кстати чёт листал не увидел , где твои кашерные распределители питания ? ты мне как то показывал и откуда ты их вапще достал,где нить можно купить ?
Геворк, это разве студия?:) Так, жалкое подобие. Ну, люблю я аналоговый звук, шож теперь поделать.:)Цитата:
Сообщение от Gevo
На счёт Маки - чего тут разбираться-то?
http://www.mackie.com//products/dfx6...nMixingMed.jpg
Я работал на подобных консолях.
Но это тоже не слишком серьёзный микшер.
Вложение 24653
А до кошерных распределителей дело пока ещё не дошло.:)
Сначала нужно уложить слаботочку (что уже почти сделано), а затем распихивать силу так, что бы она нигде не пересеклась со слаботочкой.
Вадим не сравнивай , ты звукоинженер со специальным образованием .Цитата:
Сообщение от sam01
а мы так были дрочерами малолетними :D которые частенько встроенные уси на колонках в защиту пускали , сто пудов питалова не хватало им :)
ну я знал что такое 1 , 4 , 5 и 6 , а вот в крутилках 2 и 3 как то не разобрался , там ещё проц какой то был Емак назывался , но сколько мы его не крутили ничего толком не было ( я в книжке читал какие он эффекты должен создавать :) ) .
зы. Вадим , насчёт кашерных распределителей , ты мне там как то в асе фотку показывал , можно в личку , и как оно называется ? чтоб я нати попробовал :D
С каким, с каким образованием?:)))Цитата:
Сообщение от Gevo
Если я тебе скажу своё образование - будешь долго и нудно смеяться....:) Всё, что знаю и умею - самоучка. Ну и опыта много лет.
Поищу фотки распредов. Как называются - не знаю. Просто распределительная колодка наверное.
Ну дык я откуда знал ;)
Ну видимо есть такие люди , которым одновременно многие вещи с успехом даются , восхищаюсь , молодец ;)
Я тоже так втыкаю когда надо , но sцука местами ленивый :(
Щас загуглю колодку посморим что всевидящее ока на это скажет :D
Дык-с, сегодня занялся снова проводами. Осталось зарядить усилитель спикер-кабелями. Вот с этого и начал.
Разумеется сначала укладка до нужного места, затем тщательная примерка. Ещё раз примерка. И ещё раз. Отрезал нужную длину.
Снова примерка. Подумал. Ещё примерка. Наметил на какую длину распускать.
Распустил.:)
Взял в термоусадку.
Вложение 24662Вложение 24663
Вложение 24664Вложение 24665Вложение 24666
Все кабельки подготовлены.
Вложение 24667
Завел в подготовленные в панели отверстия к усилителю.
Вложение 24668
"Вилочки" решил паять после того, как попробовал одну обжать. Благо специально покупал с запасом. И в термоусадку.
Вложение 24669Вложение 24670
Первая часть готова. После чего пришлось срочно промотнуться к магазину запчастей.
Димон опять полез в свой сарайчик на колёсах проверить свечи.
Одна из них оказалась с рассыпаным в прах изолятором.
Вложение 24671
По приезду продолжил работу.
Каналы С и D на усе (мидбасовые) идут зажимные.
Поэтому на них напаял "трубочки".
Вложение 24672Вложение 24673
Все контакты подготовлены.
Вложение 24674
Усилок пришлось откручивать с подиума, как в случае с кроссовером.
Иначе бы я не смог воткнуть концы и закрутить их.
Операция прошла удачно. Готовое изделие.
Вложение 24675Вложение 24676
Теперь осталось уложить всю проводку внутри ящика, за панелями крепления техники. Ух, самая сложная часть впереди...
Продолжение следует....
А как же!
Сегодня сделал мало.
Вот всё, что успел.
Спаял коннекторы на фронт.
Вложение 24704
Затем уложил все слаботочные кабели внутри ящика и закрепил их.
Вложение 24705Вложение 24706Вложение 24707Вложение 24708
После этого искал решение о подключении питания к чейнджеру.
У него маленький никакашный коннетор. На этом снимке видно.
Вложение 24709
Из колодки вытащил один контакт. Посмотреть.
Вложение 24710
Примерил кабель питания (4 кв. мм).
Вложение 24711
Решение пришло тут же - паять.
Вложение 24714
После пайки пришлось обточить надфилем конфигурацию кабеля,
что бы он влез в гнездо колодки.
Вложение 24712
Всё удалось. Первый пошёл...
Вложение 24713
Всё получилось как нельзя лучше.
Вложение 24715
Термоусадка каждого провода индивидуально.
Вложение 24716
Промежуточная прикидка.
Вложение 24718
Затем сверху гофра в термоусадке и сверху ещё одна - общая.
Вложение 24717
Потом беспрестанно звонил телефон.
Понаехало всяких разных людей и до позднего вечера занимался чужими машинами...
Сегодня удалось чутка поработать над продолжением инсталла.
Снова к нашим баранам.. то есть к проводке внутри ящика (ох, как он меня уже "устал").:)
Ну, да ладно. Сегодня решил сделать дистрибьюторы на "массу".
Из-за некоторых особенностей и полной решимостью развести провода без пересечения питания и сигнальных кабелей, распределителей массы решил сделать две. С левой стороны ящика: для кроссовера, эквалайзера, CD-чейнджера и ГУ.
С правой - отдельно для усилителей. Таким образом удалось снизить количество снующих туда-сюда проводов внутри ящика.
Но прежде всего закрепил все вертикальные несущие стойки ящика (три штуки) к перегородке багажного отсека, что бы не скрипели и для придания ещё бОльшей жёсткости конструкции.
Просверлил отверстия в металле перегородки и далее под большой саморез с головкой на 10 и закрутил всё. Ящик встал вообще мёртво!
Вложение 24852Вложение 24853
По причине того, что дистрибьютеры "массы" расположены рядом с устройствами, нашёл точку привязки (тоже недалеко), кабели "массы" получились совсем коротенькими:
Правый около 17 см, левый около 14 см.
Вложение 24854Вложение 24855
Осторожно, что бы не распушились жилки, собрал и пришурупил дистрибьюторы на своё место.
Вложение 24856Вложение 24857
Заодно закрепил кабели плюса и все кабели ремоута к одной точке.
Вложение 24858
Завтра буду укладывать плюсовые кабели питания, делать реле на ремоут и подключать всё это дело.
Продолжение будет...
Когда стемнело, доделал начатый вчера домик для хомяков.
Вот, что у меня получилось.:)
Вложение 24859Вложение 24860Вложение 24861
Вложение 24862Вложение 24863Вложение 24864
Вложение 24865Вложение 24866
Хомяки очень довольны:)
Хомякусы рульные))
Класс! А мне на первый взгляд показалось, что это мини-ящик для мини-сабвуфера :DЦитата:
Сообщение от sam01
Могу отдать, если кому нужно.
Есть аж шесть душ. 4 самочки и 2 самца.
Бесплатно. Порадуйте детишек. Да и сами поприкалывайтесь.
Они маленькие. Джунгарики самые маленькие хомячки, после Робовски. Те считаются карликовыми. Хотя Джунгарики, тоже совсем небольшие.
На ладошку умещаются две взрослых особи.
