Репутация: 3666 Попробую в SpectraLab или в ARTA "поколдовать" в один из ближайших выходных.Сообщение от Garmin
---------- Сообщение добавлено 26.06.2018 в 11:52 ----------
Илья, ещё раз пересмотел/перечитал нашу переписку.
У меня проблема только с ВЧ ?!
С НЧ и СЧ можно оставить так или тоже требуется "шлифовка?
Если Вы впервые на нашем Форуме:
- Обратите внимание на список полезных тем в первом сообщении.
- Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
- Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.
С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола
Репутация: 117643
СЧ и НЧ пока можно оставить и так, но лучше выкладывать графики фазы совместно с графиками амплитуды, они неразделимы и вместе дают гораздо больше информации.
Репутация: 3666 Ок!
Буду придерживаться Ваших рекомендаций.
Репутация: 3666 "Поупражнялся" с REW. Появились очередные непонятки.
Свел по STEP каждый из излучателей в одно временное начало.
Начало каждой стороны лево/право имеют одинаковое время начала.
Но когда я замерил пополосно MB L+R,MR L+R, TW L+R начала импульсных откликов и степа разбежались...
..????...
Репутация: 5163 Мид как то не сведен, и почему все стартует не с 0 мс?
---------- Сообщение добавлено 17.07.2018 в 11:20 ----------
Garmin, Вопрос к знатоку: я смотрел фазу, каждого динамика и после 2 кгц она начинает немного крутиться, я правильно понимаю, что это отраженка? И если до 2 кгц сводить мид и сч то фаза не крутится, просто если не плохо сведено, получается впадина( это после импульса), пришлось накинуть еще 10см, пока ачх не выповнялась, это нормально?
Репутация: 117643 Если не трудно, покажи графики. И добавь информации по своим фильтрам.
Отражёнка при изменении задержки остаётся на месте.
Репутация: 5163 Вечерком постараюсь выложить.
Репутация: 3666 C 0 ms стартует закольцованный / референсный / LoopBack сигнал.
Относительно его прога вычисляет и фазу, и задержки.

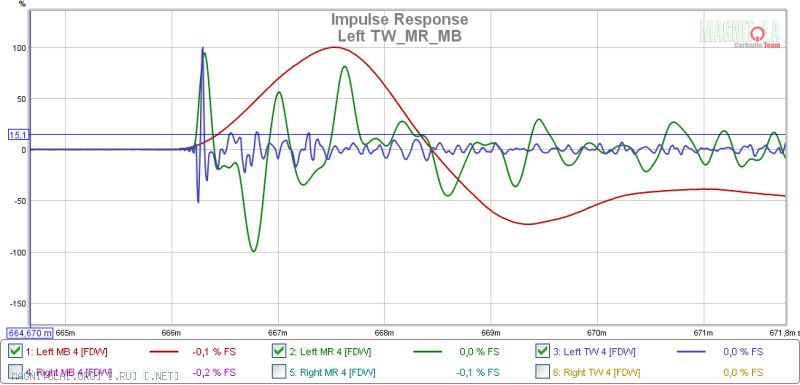

На первых двух графиках все излучатели стартуют с одной временной точки.

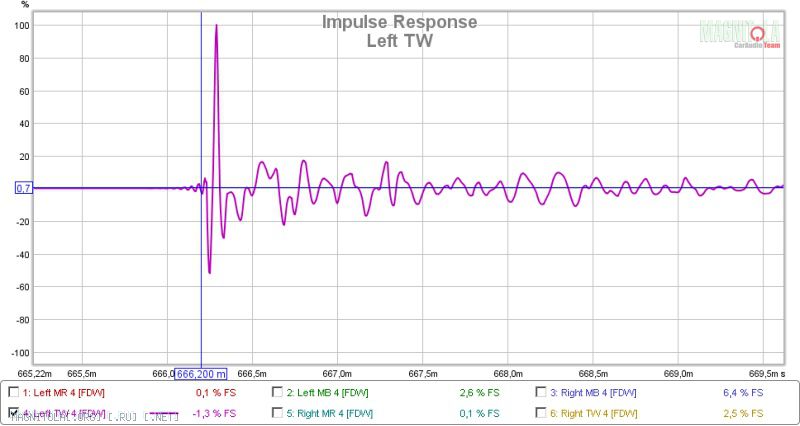

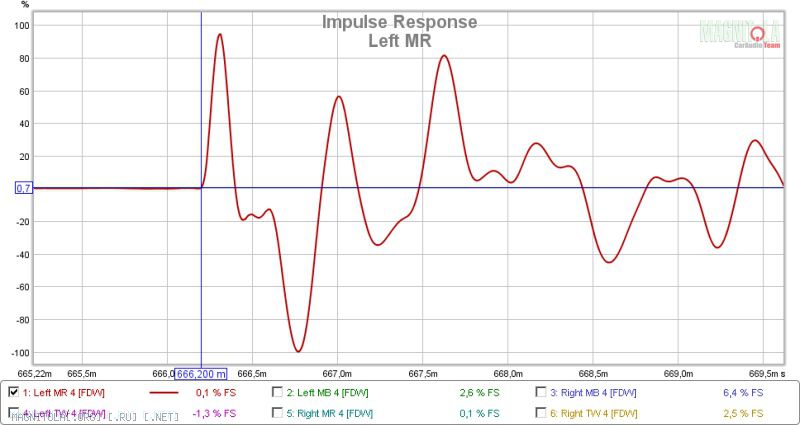

Вот покомпонентно:
Левый канал:

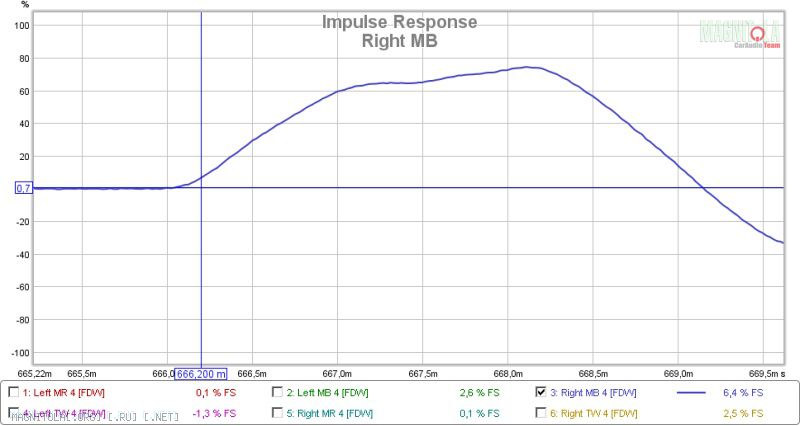

Правый канал:
Репутация: 5163 Своди по высокому импульсу, где фс 100% или близка к этому
Репутация: 5163 у тебя должно получится примерно так, чтобы максимальный импульс стартовал с одной точки
