Выжать звук из кетайского ГУ

  1. #111
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Цитата Сообщение от AKC Посмотреть сообщение
    Я помню, что можно расшаривать ИК приемник на 2 устройства. В моем случае, чтобы не городить 2 ИК приемника, можно было бы для Пролоджи использовать ИК приемник ГУ. Как это сделать практически? Просто припаять провод? Или там есть подводные камни?
    Первый (маловероятный) подводный камень - амплитуда сигнала на выходе приёмника. Она близка к напряжению его питания, поэтому достаточно проверить - либо 5В, либо 12. Ещё можно сравнить типы и ТТХ приёмников.
    Второй подводный камень - наводки и помехи. Провод данных, который пойдёт от датчика, должен быть экранированным и лучше двойным (сигнал и масса в общем экране). Экран соединить с массой со стороны конвертера.
    По идее, других проблем быть не должно.


  2. # 0+

    Если Вы впервые на нашем Форуме:

    1. Обратите внимание на список полезных тем в первом сообщении.
    2. Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.
    3. Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

    С наилучшими пожеланиями,
    Администрация Форума автозвука Магнитола




  3. #112
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

    Я столкнулся с такой проблемой в штатной голове. Делал линейные выходы. Все получилось. Звук на линейниках очень даже неплохой получился. Все функции магнитолы работают. Но...
    Очень сильно греется блок питания магнитолы. На вскидку градусов 70. В режиме, когда на АСС подаю плюс, и показывают только часы, ток около 1,2 А. При включении в режиме радио ток примерно такой же. При проигрывании диска ток около 1,4 А. Динамики к УМ не подключены, ток одинаковый при любой громкости. Сам УМ не греется. Звонил его выходы - вроде все нормально. Линейники гальванически развязаны и с выходом микросхемы и со входом УМ.
    По этому поводу у меня 2 вопроса:
    1. Реально ли такое потребление тока магнитолой? Или что-то накрылось?
    2. На примере этого УМ хочу потренироваться, как его отключить. Маркировку УМ не видно. Поэтому и даташит его не знаю. Выложу фотку, как он выглядит. Помогите разобраться, пожалуйста.

    Нажмите на изображение для увеличения
Название: 17042011877.jpg
Просмотров: 18
Размер:	181.5 Кб
ID:	110191


  4. #113
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Похоже, кому-то стало плохо. Ток покоя усилителя без сигнала и нагрузки - в пределах 0,2 А, обычно 0,1 А.

    ---------- Сообщение добавлено 17.04.2011 в 10:52 ----------

    Микросхему щазз порою по справочникам, но информации маловато. По 25 ног у многих... Наверное, придётся отпаивать прижимную планку.


  5. #114
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

    А надпись на планке ни о чем не говорит?


  6. #115
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Результаты расследования среди двадцатипятиногих.
    Hitachi отпадает - они в четырёхканальниках HAxxxx используют корпус на 23 ноги.
    Philips (TDAxxxx) отпадают - 23 ноги.
    Toshiba - тоже не жалуют многоножки, а четырёхканальных усилителей практически нет.
    Sanyo (LAxxxx) и SGS-Thomson/ST Microelectronics (TDAxxxx) используют корпуса на 25 ног, и - о, чудо! - у них совпадают ноги.
    Управляющие ноги такие:
    #4 - основное управление Stand-by. Ниже 0, 4 в - вырублена напрочь. Высокий уровень (4 в и выше) - включена.
    #22 (тоже четвёртая, но с другого конца) - приглушение звука Mute. Уровни те же. Обычно в магнитолах самостоятельно не используется, объединяют со Stand-by непосредственно, или через RC-цепочки, дающие задержку при включении на доли секунды - чтобы помех не было. Судя по фото, так и сделано (дорожки я выделил).

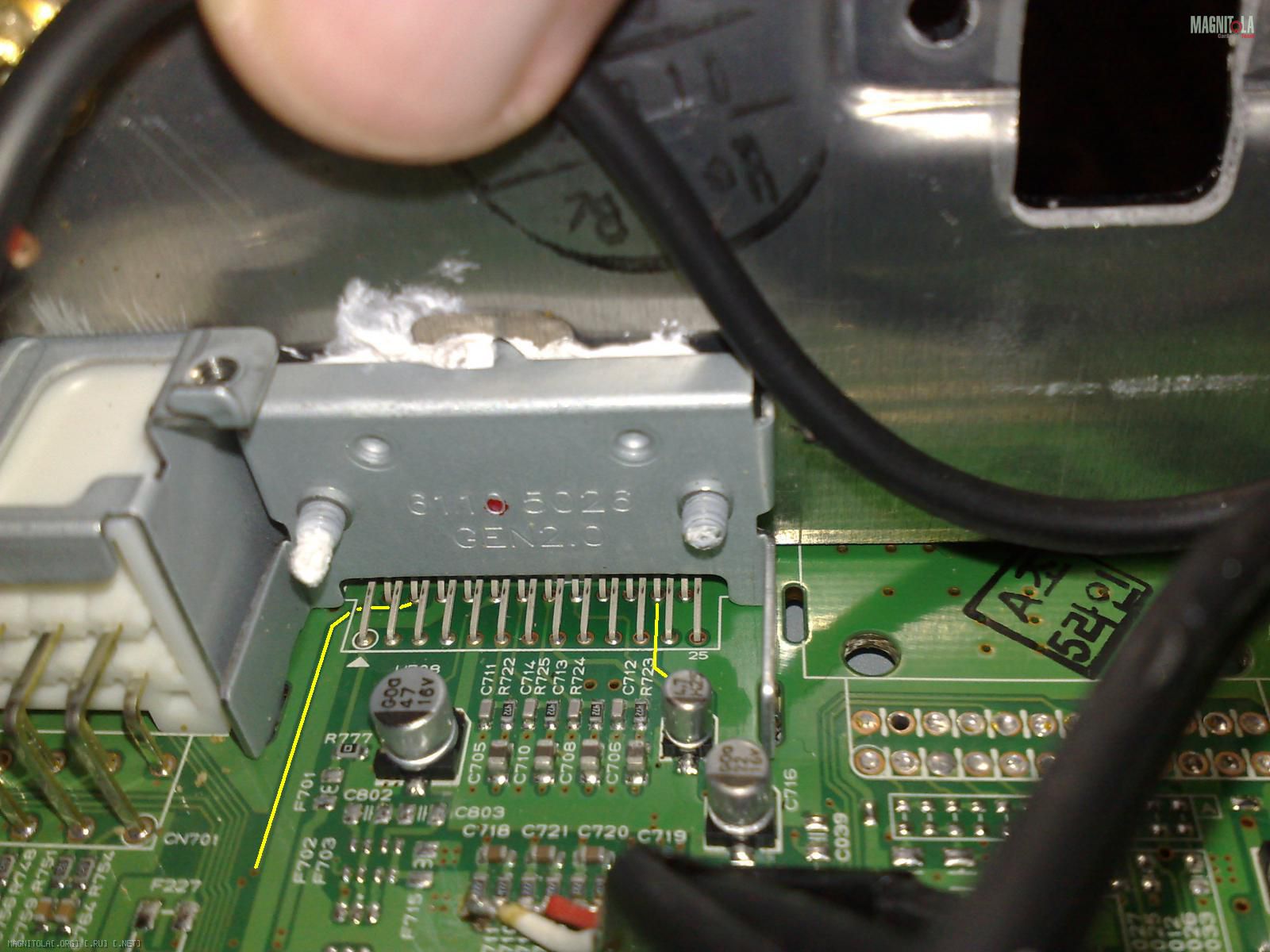

    Нажмите на изображение для увеличения
Название: 17042011877.jpg
Просмотров: 13
Размер:	183.9 Кб
ID:	110228
    Для надёжности нужно проверить вольтметром напряжения на этих ногах.
    ЕСЛИ напряжения будут при включении/выключении изменяться так, как сказано - можно ломать дальше
    Надо будет выяснить, куда идёт проводник от 4 ножки - тогда я придумаю, что делать.


  7. #116
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Цитата Сообщение от AKC Посмотреть сообщение
    А надпись на планке ни о чем не говорит?
    Абсолютно.


  8. #117
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

    Пошел звонить.
    А Mute работает только в УМ? Или может быть в предварительном тракте?
    И как с первым вопросом? Может ли рабочая магнитола столько потреблять и греться?


  9. #118
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Цитата Сообщение от AKC Посмотреть сообщение
    Пошел звонить.
    А Mute работает только в УМ? Или может быть в предварительном тракте?
    И как с первым вопросом? Может ли рабочая магнитола столько потреблять и греться?
    Обычно Mute от кнопки работает именно в предварительном тракте, Mute в усилителе для этой цели используется очень редко. Но можно поверить.
    А по первому вопросу - надо смотреть. Пощупать - кто греется, где греется. Подсветка экрана так много жрать не может. У меня семидюймовый ЖК в зеркале потребляет меньше, чем пол-ампера. Процессор - может, если поставили допотопный.


  10. #119
    AKC
    AKC вне форума
    Энтузиаст Стажер
    Репутация Репутация Репутация Репутация Репутация
    Репутация: 683
    Регистрация
    11.03.2011
    Город/село
    Tomsk
    Сообщений
    75
    Спасибо (Раздал)
    26
    Спасибо (Получил)
    5
    Автор

    Re: Выжать звук из кетайского ГУ

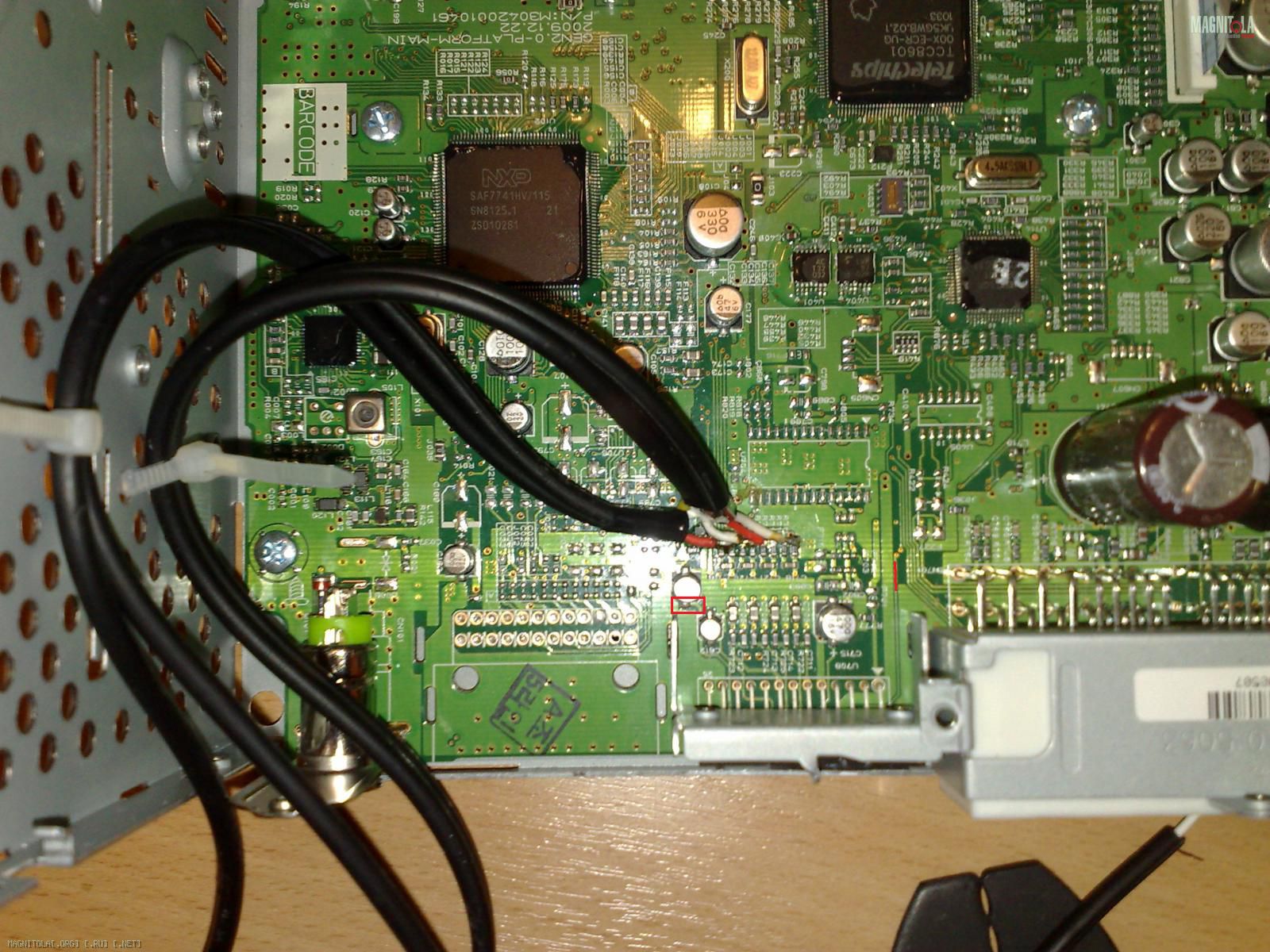

    Нажмите на изображение для увеличения
Название: 14042011874-1.jpg
Просмотров: 10
Размер:	314.7 Кб
ID:	110230

    22-й идет на ногу конденсатора. На фото обвел красным квадратиком. В режиме часов там 0 В. При включении около 5 В. Похоже, что это и есть вкл для УМ.
    4-я уходит вглубь платы (красная линия). Там всегда около 5 В, не меняется.

    Я вот думаю... Ток магнитолы при включении практически не увеличивается. При увеличении громкости тоже. Получается, что в данной ситуации и отключение УМ ничего особо и не даст?


  11. #120
    Профессионал Бригадир
    Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 142183 Аватар для Железный Шихман
    Регистрация
    01.12.2010
    Город/село
    Лось-анжелес (Московский)
    Сообщений
    723
    Спасибо (Раздал)
    2068
    Спасибо (Получил)
    2049
    Полученные ответы: 1

    Re: Выжать звук из кетайского ГУ

    Получается, что так.
