Выжать звук из кетайского ГУ

**AKC** · 17.04.2011 14:05

Еще раз благодарю за оперативную помощь.
Дней через 10 начну пытать китайскую голову. Там вопросов будет больше.

**MAGNITOLA** · 17.04.2011 14:05

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**Железный Шихман** · 17.04.2011 14:11

Не за что. А вопросы жду - я ими питаюсь

**AKC** · 17.04.2011 14:14

Сделал темным монитор - ушло 0,2 А. Осталось 0,96. Если тестер не врет.

**Железный Шихман** · 17.04.2011 14:17

Не должен. Получается, приёмник и процессор так жрут? Ну, приёмник больше 50-70 мА не съест, там просто некому так жрать. Навигационные блоки и прочие блютусы есть?

**AKC** · 17.04.2011 14:30

Блютус есть, навигации нет.

**Железный Шихман** · 17.04.2011 14:51

блютус миллиампер 30-50, больше ему не съесть, приёмник 50-70, предусилитель не больше 100, усилитель мощности в покое 100, монитор 200 - в сумме примерно пол-ампера. Получается, всё остальное жрёт процессор - примерно 0,7А. Вполне разумная для него цифра, хотя мог бы и поменьше.
Питание у проца стандартное для цифровых систем - 5 В, разницу 12-5=7в поглощает стабилизатор напряжения. Если он не импульсный, а аналоговый, типа LM7805 или аналогичных, то вся эта мощность выделяется на нём. А это 7в*0,7А = 5 Вт минимум, а при полном напряжении сети выходит 6,5 Вт.
Стабилизатор в таком разе должен быть прижат к корпусу, иначе греться будет неимоверно. С виду это как мощный транзистор в металлопластовом корпусе с "крылышком" (ТО-220).
Получается, криминала нет...

**nomemory** · 17.04.2011 15:00

Микра,думаю LA47201 или ее многочисленные аналоги- ставится в большинство недорогих, в т.ч. штатных голов. думаю- эта тема может быть полезна.

**Железный Шихман** · 17.04.2011 15:16

Именно так. Япроверил все эти микросхемы - совпадает всё, кроме 25 ноги. Она может иметь разное назначение.

**AKC** · 17.04.2011 15:42

Сообщение от Железный Шихман

блютус миллиампер 30-50, больше ему не съесть, приёмник 50-70, предусилитель не больше 100, усилитель мощности в покое 100, монитор 200 - в сумме примерно пол-ампера. Получается, всё остальное жрёт процессор - примерно 0,7А. Вполне разумная для него цифра, хотя мог бы и поменьше.
Питание у проца стандартное для цифровых систем - 5 В, разницу 12-5=7в поглощает стабилизатор напряжения. Если он не импульсный, а аналоговый, типа LM7805 или аналогичных, то вся эта мощность выделяется на нём. А это 7в*0,7А = 5 Вт минимум, а при полном напряжении сети выходит 6,5 Вт.
Стабилизатор в таком разе должен быть прижат к корпусу, иначе греться будет неимоверно. С виду это как мощный транзистор в металлопластовом корпусе с "крылышком" (ТО-220).
Получается, криминала нет...

Процессор - это который TCC8601 в моем случае?

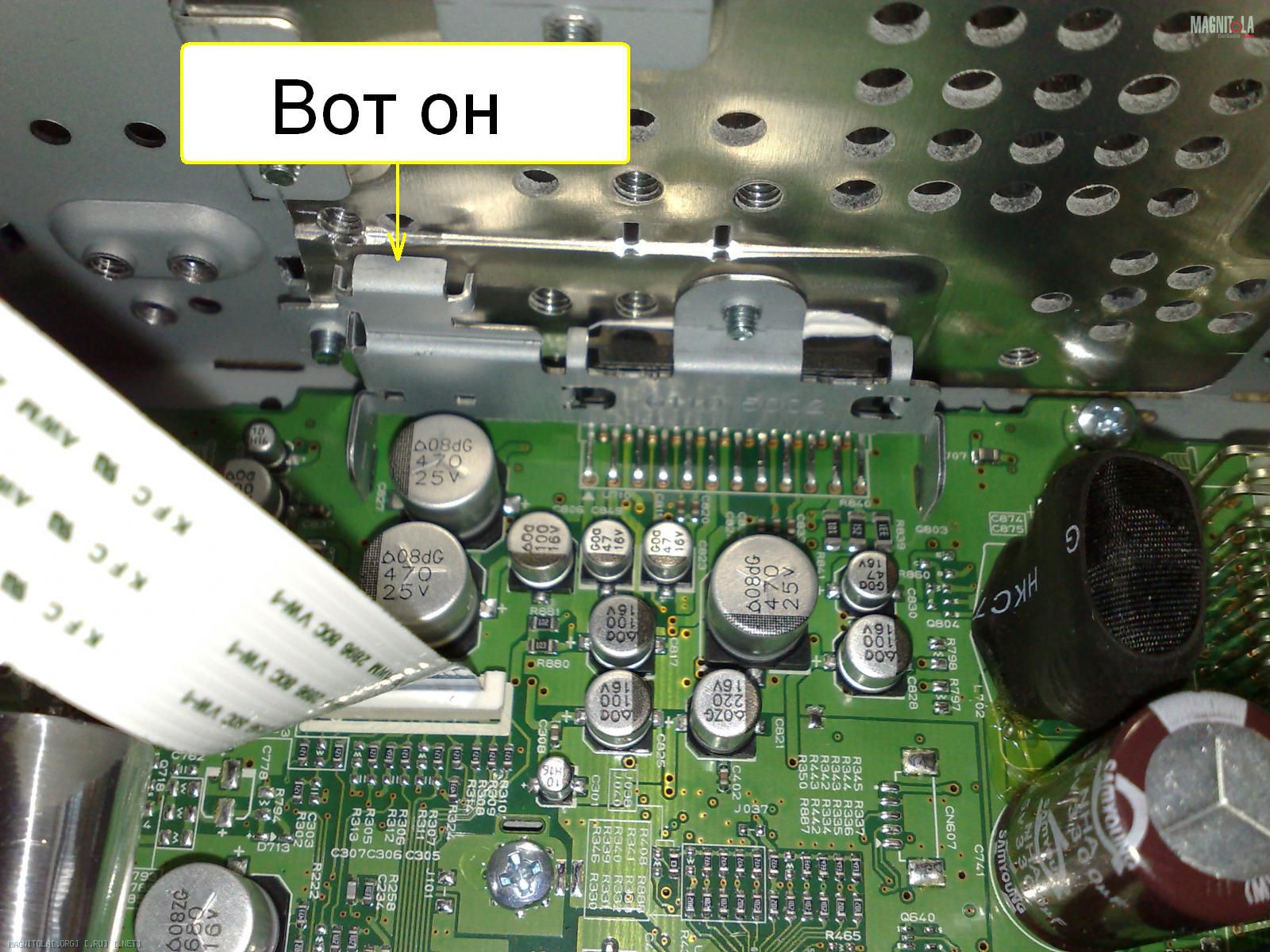

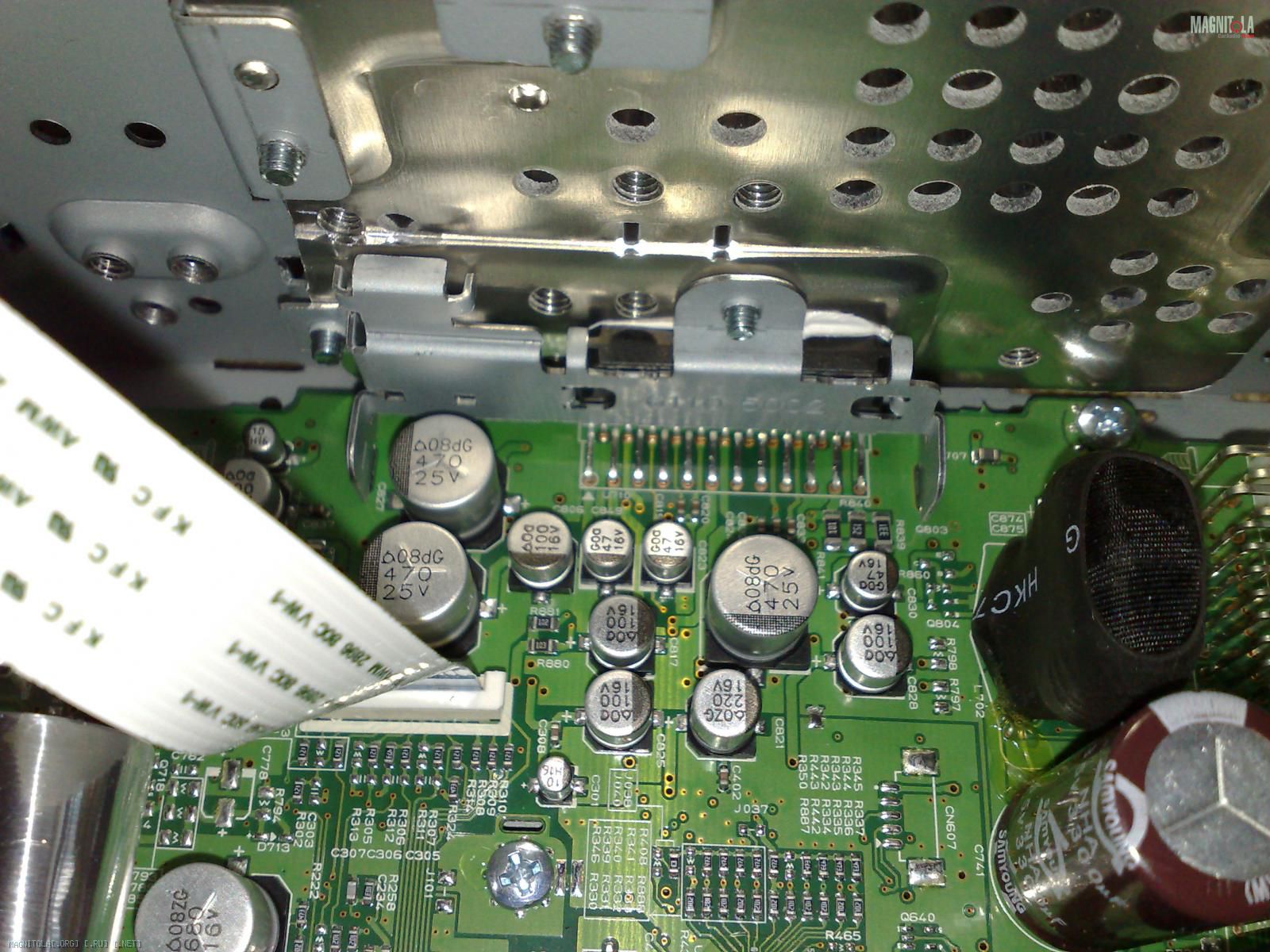

Стабилизатор не просто прижат к корпусу, но там стоит толстая пластина вместо куска корпуса.
Вот фото:
