Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
питание думаю максимум 30 вольт будет, я уже кандеров на 35 взял .., ато впритык совсем плохо.
---------- Сообщение добавлено 21.02.2015 в 19:04 ----------
насчет а класса конечно идея хорошая , но у меня ума нехватит ))) . да и грется он поидее сильнее должен, гогда у уся нехватит радиатора. хотя пару вентиляторов есть куда поставить.
21.02.2015, 18:37
SAB 2
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от pavlovuv
(+) миливольтметра к tip35c подключать ?
К нему
---------- Сообщение добавлено 21.02.2015 в 18:39 ----------
Цитата:
Сообщение от Андрей68
насчет а класса конечно идея хорошая , но у меня ума нехватит . да и грется он поидее сильнее должен, гогда у уся нехватит радиатора. хотя пару вентиляторов есть куда поставить.
большого ума не надо, уменьшите резистор между базами выходников (220Ом) в 2-3 раза. Транзисторы драйвера находятся не на радиаторе, следите за их нагревом.
21.02.2015, 20:06
Андрей68
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
можно попробовать . щас кстати пробовал его включать что бы убедится что он живой . пробовал дома на нормальной акустике , правдо в качестве 12в бп , использовал бп для светодиодных лент . играет, но грязно . наверное для авто усилителей данной ценовой категории это нормально . буду мучать дальше )))
---------- Сообщение добавлено 21.02.2015 в 21:09 ----------
на днях общался с одним человеком. так вот он посоветовал поставить вместо электролитов на входе тантал , вроде должно быть лучше. что думаете ?
21.02.2015, 20:16
gena60
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от Андрей68
вроде должно быть лучше. что думаете ?
Примерно так:
21.02.2015, 20:20
A!exT
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от Андрей68
да нет , в мост да еще на 1 ом грузить его не собираюсь, просто хочу сделать более менее играющий аппарат. мне не нужно что бы меня из авто выдавливало, просто чтоб хорошо играло. вот и думаю как довести его до ума .
для подобных схем две пары ирф1010 хватает,
ну перемотаешь ты транс моножилой с палец,
может кто напомнит диоды и выходники заменить
и упрешься в топологию платы, которая гонять такие токи не рассчитана...
а вслепую, без осцила, ИБП делать можно только под девизом "слабоумие и отвага" ;)
21.02.2015, 20:25
gena60
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от A!exT
которая гонять такие токи не рассчитана...
...изготовить сварочный агрегат,но не использовать по назначению....:declare:
21.02.2015, 20:28
A!exT
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от SAB 2
большого ума не надо, уменьшите резистор между базами выходников (220Ом) в 2-3 раза. Транзисторы драйвера находятся не на радиаторе, следите за их нагревом.
ток увеличится, а про класс А давайте продробнее :)
21.02.2015, 21:42
pavlovuv
Вложений: 1
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

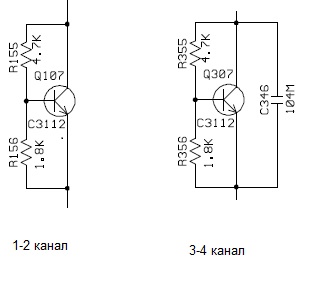

Подскажите еще по отличию каналов.
в схеме 3 и 4 канала стоит конденсатор, а в 1 и 2 его нет.
С какой целью сделали такое отличие, может его добавить в 1-2 или убрать из 3-4 ? Вложение 716842
21.02.2015, 22:00
gena60
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от pavlovuv
в схеме 3 и 4 канала стоит конденсатор, а в 1 и 2 его нет.
С какой целью сделали такое отличие, может его добавить в 1-2 или убрать из 3-4 ?
Это отличие только в принципиальной схеме(имеется ввиду на бумаге) или в самом усилителе реально есть?.,
21.02.2015, 22:05
SAB 2
Re: Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)
Цитата:
Сообщение от A!exT
ток увеличится, а про класс А давайте продробнее
А разве класс А- это не когда ток сигнала не превышает ток каскада? Пусть чистого класса А предвыхода не получится, но близкий к нему- легко.
---------- Сообщение добавлено 21.02.2015 в 22:07 ----------
Цитата:
Сообщение от Андрей68
на днях общался с одним человеком. так вот он посоветовал поставить вместо электролитов на входе тантал , вроде должно быть лучше. что думаете ?
тантал ни в коем случае, хорошую плёнку туда надо.
