Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

спасибо конечно )). мозг пока занят другими делами . надо мебель собрать ((. потом займусь усем дальше

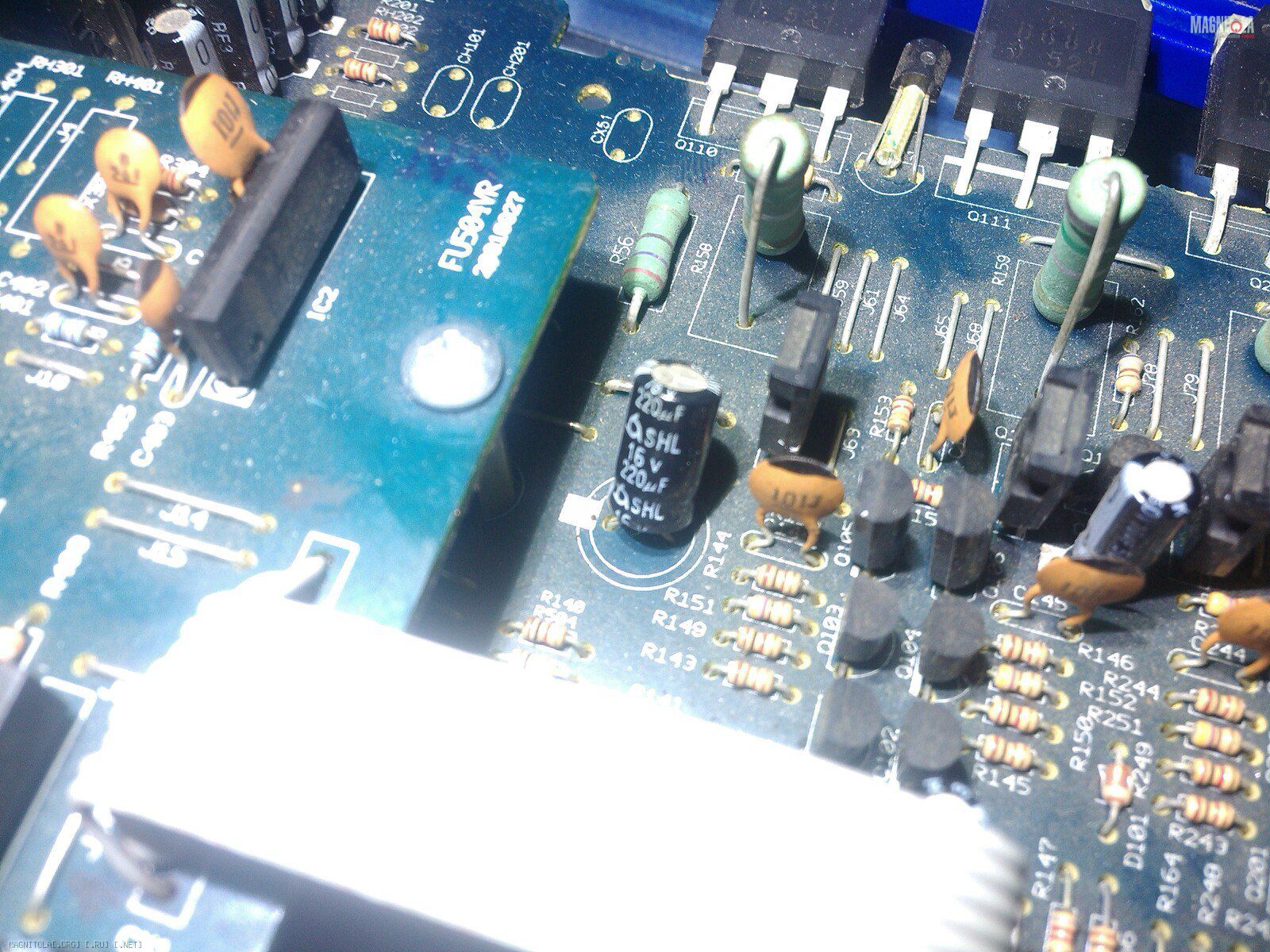

имеется blaupunkt gta-470 - его начал потихоньку дорабатывать, но начал не с транса (ферит и многооботники пока в пути), а с того что было под рукой - конденсаторов. заменил 33мф на 100мф, с другой стороны платы повесил Kemet Mkt, также поменял 1000пф на керамику 470пф... потом добрался до с55 и с56 поменял их на рубикончики тоже тысячные в связке с кеметами. также есть blaupunkt gta-450 и в нем та же самая модель платы... но на местах с55 и с56 стоят 220мф
Вложение 778830
вот теперь вопрос - почему такое расхождение? и какую работу они выполняют? на что влияют?

з.ы.: с этим слабеньким трансом - появился дребезг в звуке довольно явный и противный... вот что бывает если делать не по порядку ;) или может я где то ошибся и не то припаял?

Цитата:

---

Сообщение от PhotoGuru

вот что бывает если делать не по порядку ;)

---

не, это бывает когда делают без понятия "зачем" и "как это работает" ;)

A!exT, начало ветки - страниц 20 уже прочитал... уже в теме... не забывайте что эта ветка для зеленых и пытливых умов... которым самим хочется и научится и разобраться как это работает... и создана чтоб нам, чайникам, помогать! так где я накосячил? и почему такая разница в номиналах конденсаторов в почти одинаковых платах???

да мне что зеленые, что голубые, что розовые... нет понятия "что творю" - по шагам, заменил-включил-проверил, все работает - ковыряем дальше

написал же сразу - запчасти к трансу едут... приедут - намотаю и поставлю. почему такая разница в номиналах с55 и с56 ?

про разницу лучше у кетайцев уточнить, мало ли какие причины - не те завезли, удалось купить другие дешевле....
если нумерация по схеме в 7 посте - там от 10 до 10000мкФ все будет работать, это питание +/-15В, и номинал выбирается исходя из токопотребления этой цепи и допустимого уровня пульсаций

A!exT, Вы в этой ветке упоминали, что есть симуляторы для расчетов. подскажите пож-та где такой раздобыть?

примитивный - EWB, он уже старый, купить не выйдет, так что только украсть )))
более продвинутые - на сайтах производителей, многие и бесплатно работают (с кучей ограничений, но все же)

более продвинутые как называются? если не затруднит.
