Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

Опять не могу понять логику разработчиков этого усилителя.

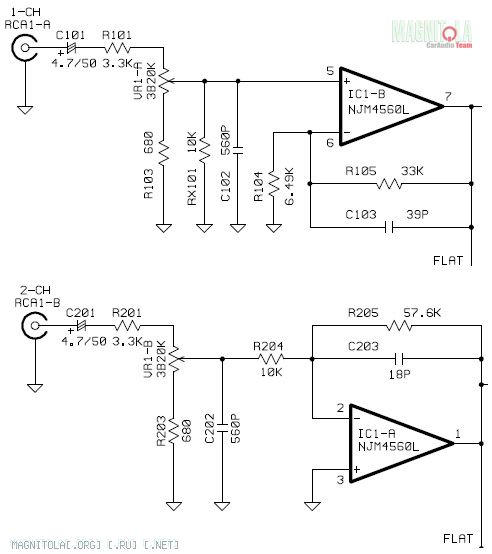

Кроме асимметрии между каналами 1,2 к 3,4 нашел еще непонятки на плате фильтров, а именно разные режимы работы ОУ 1го и 2го каналов, ну и соответсятвенно 3-4.
Вложение 717068

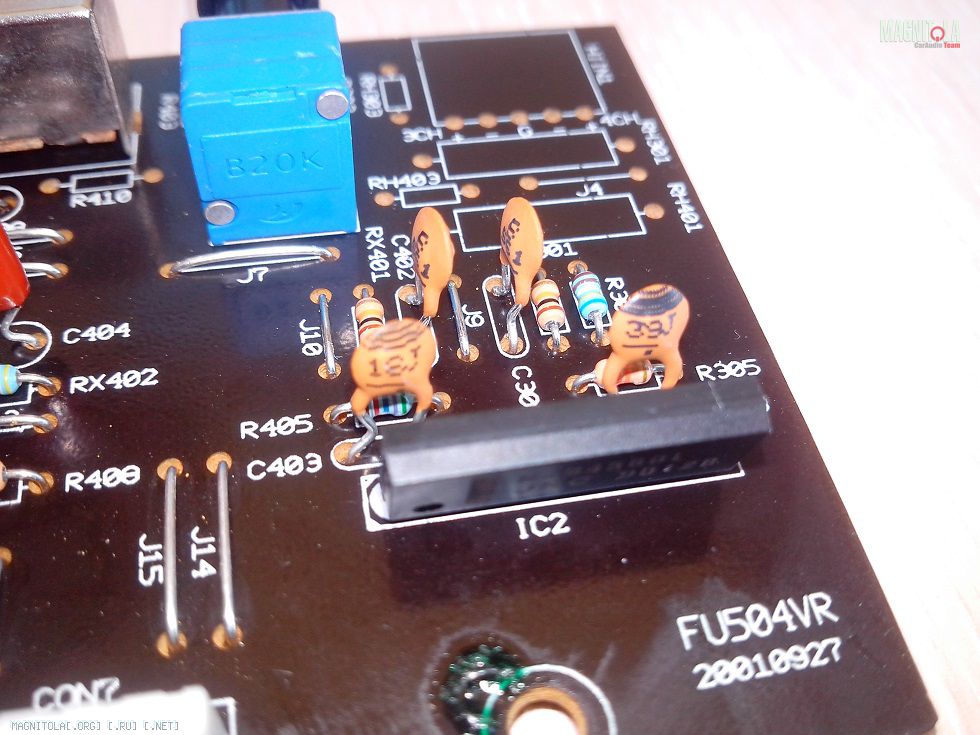

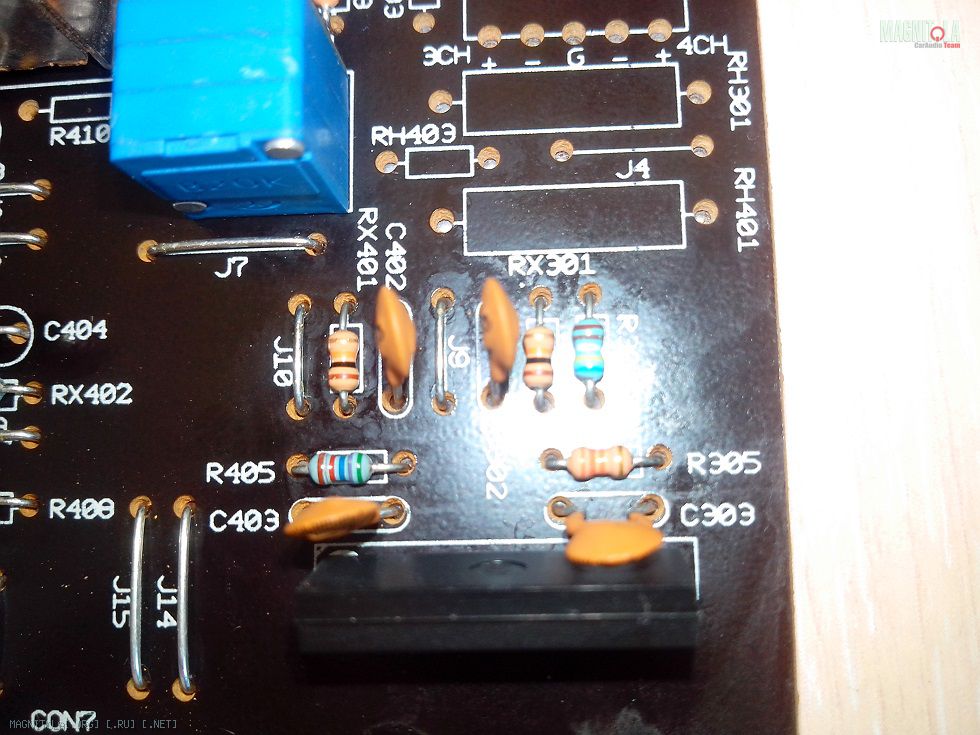

Это не просто ошибка на бумаге, на плате все реально так и выглядит.
Вложение 717072Вложение 717074

Вообщем я хотел немного его доработать, поменять конденсаторы на приличные, удалить басбуст, поставить подстроечные резисторы, ну и поменять пару ОУ.
А теперь в думаю оставить схему без изменений или все-же исправить немного , ну по крайней мере сделать все каналы одинаковыми.

Цитата:

---

Сообщение от pavlovuv

Опять не могу понять логику разработчиков этого усилителя.
Кроме асимметрии между каналами 1,2 к 3,4 нашел еще непонятки на плате фильтров, а именно разные режимы работы ОУ 1го и 2го каналов, ну и соответсятвенно 3-4.
Это не просто ошибка на бумаге, на плате все реально так и выглядит.

---

Всё верно, ошибок нет, ни в схеме, ни в исполнении, всё так и есть.
Усилитель за счёт этого и может работать мостом.
Более того это один из самых применяемых методов решения введения в усилитель возможность работы в режиме мост.

сильно ли упадет качество если использовать 2 канала мостом ? или особо незаметно будет ?

Цитата:

---

Сообщение от FFZ

Более того это один из самых применяемых методов решения введения в усилитель возможность работы в режиме мост

---

Если я не собираюсь его использовать мостом, то лучше переделать или оставить как есть?
ОУ хочу поменять на opa2134 на переходной плате можно будет поменять выводы микросхемы а резисторы на основной плате заменить.

и еще вопрос такой ..
почему у ориса заявленная мощность 4х50 а у мистери в полтора раза выше 4х75 ? судя повсему трансы одинаковы, напряжение бп тоже. просто производитель немного нае...ал(обманул) ? .

Цитата:

---

Сообщение от Андрей68

SAB 2, а почему нельзя тантал ? вы сами пробовали его ? мне правда интересно как оно будет звучать вместо обычного электролита . да и мнения на форумах читал, кто то пишет что нельзя кто то наоборот . хотя пленку небольших размеров конечно постараюсь найти попробовать. пока есть только к73-16 ))). для них реально отдельная коробочка нужна .

---

я бы пока оставил это направление... например в гу денон целая куча межкаскадных обыкновенных электролитов, а в накамичи есть танталы, и что... никто вообщем-то не лезет чего-то там улучшать

---------- Сообщение добавлено 22.02.2015 в 14:58 ----------

Цитата:

---

Сообщение от Андрей68

и еще вопрос такой ..
почему у ориса заявленная мощность 4х50 а у мистери в полтора раза выше 4х75 ? судя повсему трансы одинаковы, напряжение бп тоже. просто производитель немного нае...ал(обманул) ? .

---

да забей... какая разница...
я бы с этого усилителя вообще бы двухканальник делал со сдвоенными транзисторами(лучше с их заменой) вк(это легко и просто), задрал бы питание до +/-40, выставил бы тп, кастрировал бы предварняк и инверсию :) и получил бы почти вангогу четырёхсотую :)
надумаешь транс переделывать - буду делиться, как это сделать максимально правильно даже без осциллографа:)

да вобщем без разницы, просто ради интереса, может у них там секрет какой есть ))). сильно переделывать не буду. хочется сохранить все как есть, ну разве что поменять конденсаторы посохшие, добавить емкость, поменяю транзисторы в преобразователи и транс перематаю на кольцо 38х24х21 , понимаю что не 45 , и мое немного меньшей емкости , но думаю будет лучше , да и потренируюсь заодно . питание максимум +-30 . хотя какое напряжение потянут 35ти вольтовые кондеры ? 35 это край для них или номинал ? и есть запас ? думаю еще сменить выходные транзисторы, и так по мелочи, вобщем тут в начеле статьи все есть ... ну а потом найду еще один такой же, сравню, и тогда из того можно и двух канальник замутить . было бы только время, для дома усилитель никак не добью (

Цитата:

---

Сообщение от Абент

кастрировал бы предварняк и инверсию

---

Если переделать пред чтоб 1-2 каналы были идентичны то на выходе унч 2го канала +/- поменяются местами ?
Меняя пред, вернее оставив только регулятор громкости и ОУ с новой обвязкой придется и в схеме унч вносить изменения?

Цитата:

---

Сообщение от Андрей68

. хотя какое напряжение потянут 35ти вольтовые кондеры ? 35 это край для них или номинал ? и есть запас ?

---

35 - номинал, встречаются конденсаторы, которые легко переносят и двукратное превышение по напряжению
можешь взять и проверить, заряди кондёр скажем 35ю вольтами, тут же подай 40 через милиамперметр, 45, 50 увидишь когда "потекут", для чистоты экскремента подогрей конденсатор феном, градусов до 60...70, увидишь наглядно "обр"

Цитата:

---

Сообщение от pavlovuv

Если переделать пред чтоб 1-2 каналы были идентичны то на выходе унч 2го канала +/- поменяются местами ?

---

разумеется

Цитата:

---

Меняя пред, вернее оставив только регулятор громкости и ОУ с новой обвязкой придется и в схеме унч вносить изменения?

---

нет
