Mystery MR4.75 или проект его твика на несколько приятных вечеров в созидании :)

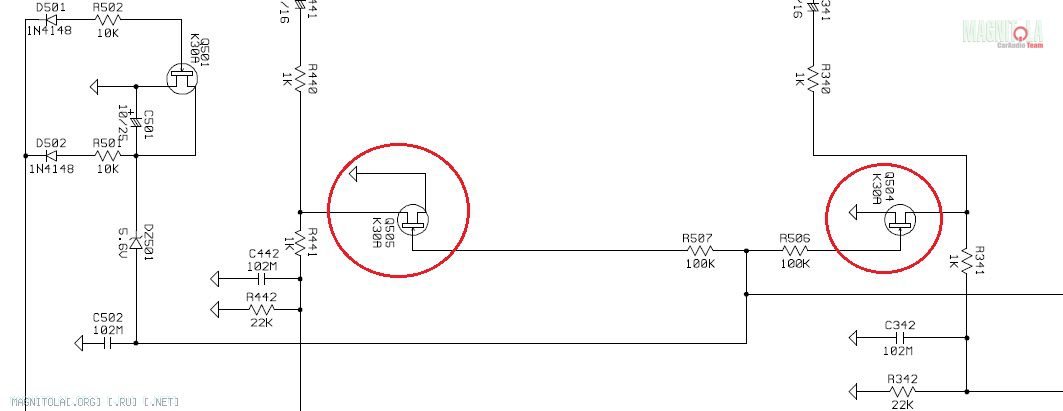

Вложение 717102
q505 не надо переворачивать зеркально если убрать инверсию ?

Цитата:

---

Сообщение от A!exT

и кстати, звук снаберной пленки вам как?

---

ты людям расшифровый хоть что пишешь ;)

всех с праздником !

---------- Сообщение добавлено 23.02.2015 в 20:40 ----------

намотал вторичку 2х10 в четыре провода 0.85. жду когда лак высохнет ))

Цитата:

---

Сообщение от Абент

бороться со "сранью" плёнками, керамикой, полимерами, толку не много

---

Приветствую! Павел дак к чему привёл экскреМеНт, как правильно бороться со сранью вопрос остался не раскрыт.

Цитата:

---

Сообщение от WENQ

Приветствую! Павел дак к чему привёл экскреМеНт, как правильно бороться со сранью вопрос остался не раскрыт.

---

Правильное расположение конденсаторов обеспечат более чистое питание. Т.Е. что бы ток после выпрямителя, являясь "грязным", не смог проскочить к нагрузке минуя фильтрующий "очищающий" конденсатор.

Цитата:

---

Сообщение от Андрей68

намотал вторичку 2х10 в четыре провода 0.85. жду когда лак высохнет ))

---

зря ты его лаком... шило на мыло
мотай транс 6 витков - первичка при сечении сердечника до 150...160мм кв, 5 витков для под 200мм, снижай частоту, так чтоб феррит "ел" 120...150мА, 5 и 6 витков - полуобмотка разумеется,
вматывай меди как можно больше, мотай "сэндвич", получишь хороший трансформатор

Цитата:

---

Сообщение от WENQ

Приветствую! Павел дак к чему привёл экскреМеНт, как правильно бороться со сранью вопрос остался не раскрыт.

---

привет, земляк, да ничего умного, красивые П-импульсы на транс(хорошее управление мосфитами, снабберы, отсутствие ОС-стабилизации), ДГС(как у итон, стег, одиссон), параметрический стаб для всего и вся окромя ВК, ну и правильное расположение-использование конденсаторов(вплоть до - перезать дороги(не жалеть) в месте впайки конденсатора в плату, чтобы "дядя Ток" шёл только именно через пайку конденсатора)

Абент, спасибо за совет, да транс уже намотан и впаян в плату . надо кое чего еще подшаманить и попробую включить. вот думаю чтоб "дядя Ток " шол через кандеры может завести питание между конденсаторами посередине, а скраю порезать ? если непонятно о чем и где порезать потом фото выложу ))). вообще как то ткиво там все разведено.

вобщем дела такие... после доработки пн с перемоткой транса и добавлением емкостей .
начал проверять работу пн . запустился нормально, ничего не греется. напряжение с транса после диодов одинаковое , но после того как подпаял перемычки которые идут к емкостям на питание усилителя ,напряжение различается на 1-1.5 вольта... . немогу поять почему. кол-во витков вторички вроде нормальное . да если бы и ошибся то разница была бы в 3 вольта .

---------- Сообщение добавлено 09.03.2015 в 22:13 ----------

выпаял конденсаторы по питанию . включил. сразу стали грется резисторы 165-465 .

не ипите себе мозг. всё нормально
