Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

Комбинированный просмотр

  1. #1
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Итон неплох на мидах, но никаков на вч. Но на мидах онеплох только мощной парой кпналов...


  2. #2
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Итон неплох на мидах, но никаков на вч. Но на мидах онеплох только мощной парой кпналов...
    Если об этом говорить,то :
    E.O.S. AE-390F
    ..может по другому логика построится?!.,


  3. #3
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Цитата Сообщение от gena60 Посмотреть сообщение
    Если об этом говорить,то :
    E.O.S. AE-390F
    ..может по другому логика построится?!.,
    Если добавить к моему посту ссылку на совершенно другой усилитель, то логика ваще не построится


  4. #4
    Ушел в ППЛ Начальник кадров
    Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 1294044
    Регистрация
    13.11.2012
    Город/село
    Москва
    Сообщений
    23,741
    Спасибо (Раздал)
    37506
    Спасибо (Получил)
    38781

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Если добавить к моему посту ссылку на совершенно другой усилитель, то логика ваще не построится
    Честно говоря не понял Вашей мысли,уж больно в усечённом варианте сказано.,


  5. #5
    хочешь АЗ спроси меня как Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 2315149 Аватар для fox proteus
    Регистрация
    24.01.2007
    Город/село
    Москва, Ховрино
    Сообщений
    17,364
    Спасибо (Раздал)
    31421
    Спасибо (Получил)
    33723

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Цитата Сообщение от gena60 Посмотреть сообщение
    Честно говоря не понял Вашей мысли,уж больно в усечённом варианте сказано.,
    А я тем более не понял, зачем вы дали ссылку на продажу E.O.S. AE-390F в ответ на мою характеристику усилителя Eton ECC500.4. Lа ещё с надеждой, что чья-та логика как-то должна после этого поменяться...


  6. #6
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Автор
    Ветеран форума

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Цитата Сообщение от fox proteus Посмотреть сообщение
    Итон неплох на мидах, но никаков на вч. Но на мидах онеплох только мощной парой кпналов...
    +1 и когда только эти два канала нагружены.


  7. #7
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Автор
    Ветеран форума

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Время идёт, после последнего поста непосредственно о твике девайса прошло уже много постов, поэтому напомню, этим постом в теме я закончил, точнее остановился на вопросе освещения твика девайса по части ПН-а :

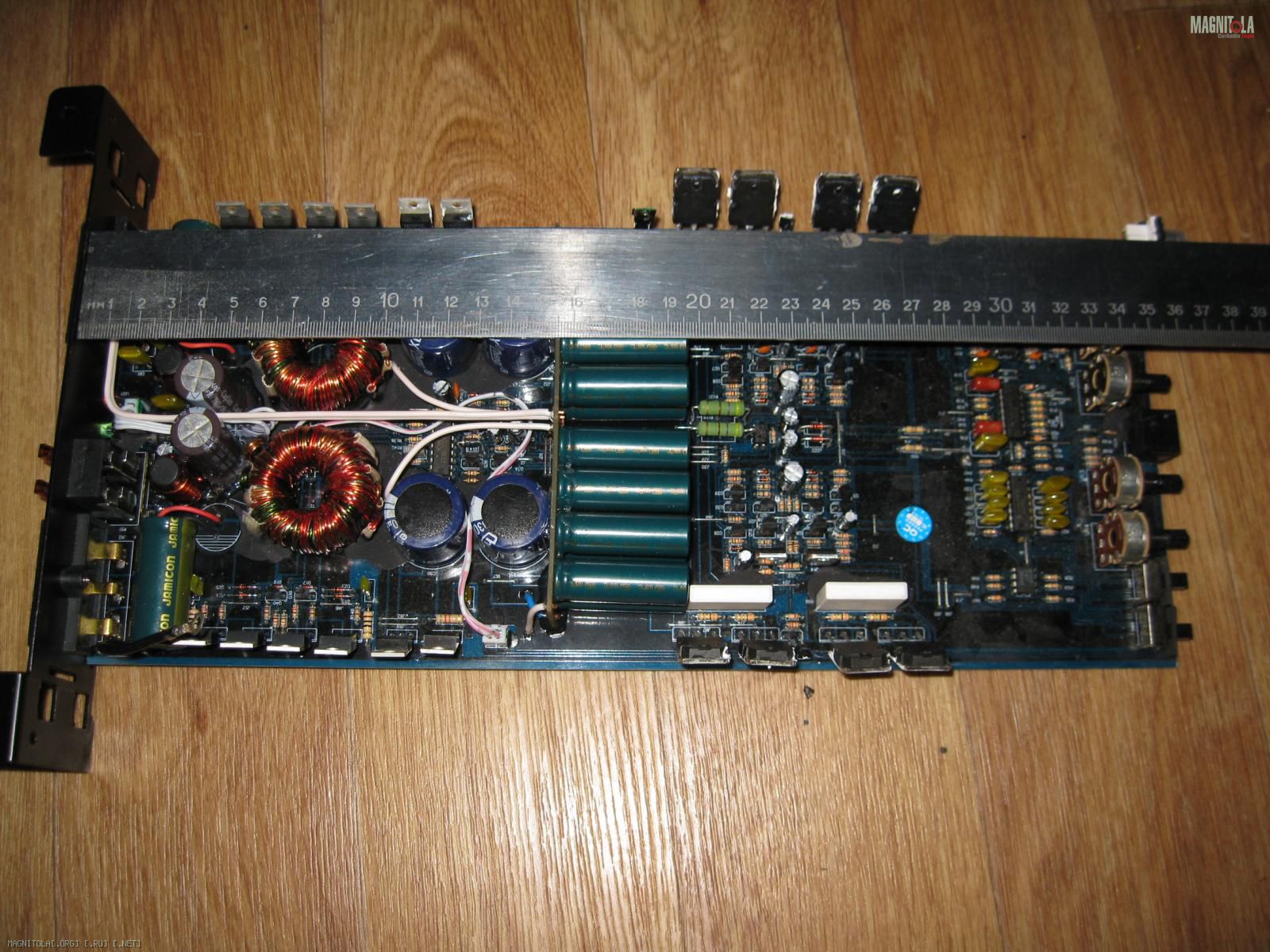

    Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180
    Перед тем как перейти к описанию доработки усилителя по следующим узлам добавлю насколько фото по части системы питания, т.е. ПН-у.
    Вот эти последние штрихи доработки :
    Нажмите на изображение для увеличения
Название: IMG_5828.jpg
Просмотров: 0
Размер:	302.2 Кб
ID:	844746
    на этом фото показан дополнительный конденсатор на 4700 мкф, который подключён непосредственно шину питания после разъёма питания, т.е. до дросселей.

    Нажмите на изображение для увеличения
Название: IMG_5829.jpg
Просмотров: 0
Размер:	236.2 Кб
ID:	844748
    на этом фото показано где на обратной стороне платы до установлены керамические конденсаторы в первичных цепях ПН-а

    Нажмите на изображение для увеличения
Название: IMG_5830.jpg
Просмотров: 0
Размер:	319.6 Кб
ID:	844750
    ну и на этом последнем фото по части ПН-а показано как добавлены плёночные на стороне выходного силового вторичного напряжения.
    Ну вот, на этих последних нюансах, программа доработки ПН-а полностью закончена.


  8. #8
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Автор
    Ветеран форума

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Перебираемся дальше по плате усилителя.
    Следующим от конца , т.е. от клемм подвода питания за ПН-ом это естественно каскады УМ.
    Вот ими и займёмся .
    Каскады УМ в Ural (Урал) W 2.180 реализованы просто по канонической схемотехнике, поэтому особых заморочек тут просто нет.
    Нужно просто чуть под распустить предвыходной каскад по частоте заменив соответствующие конденсаторы на меньший номинал, а именно штатные 100 пкф заменить на 43-68 пкф. Заменить конденсатор ООС на конденсатор того же номинала, но лучшего качества. Штатные там это конденсаторы 220 мкф на 25в. Не много модифицировать систему стабилизаторов +/-15в. Ввести возможность плавной регулировки тока покоя вых. каскада. Заменить входные конденсаторы так же на конденсаторы лучшего качества.

    В общем вот часть платы куда прикладываем свои старания :
    Нажмите на изображение для увеличения
Название: IMG_5808.jpg
Просмотров: 0
Размер:	279.4 Кб
ID:	845190 Нажмите на изображение для увеличения
Название: IMG_5809.jpg
Просмотров: 0
Размер:	291.8 Кб
ID:	845192 Нажмите на изображение для увеличения
Название: IMG_5807.jpg
Просмотров: 0
Размер:	261.4 Кб
ID:	845196 Нажмите на изображение для увеличения
Название: IMG_5810.jpg
Просмотров: 0
Размер:	292.7 Кб
ID:	845194

    Изымаем из платы :
    Нажмите на изображение для увеличения
Название: IMG_5814.jpg
Просмотров: 0
Размер:	251.5 Кб
ID:	845198 Нажмите на изображение для увеличения
Название: IMG_5815.jpg
Просмотров: 0
Размер:	211.3 Кб
ID:	845200 Нажмите на изображение для увеличения
Название: IMG_5818.jpg
Просмотров: 0
Размер:	290.9 Кб
ID:	845202 Нажмите на изображение для увеличения
Название: IMG_5819.jpg
Просмотров: 0
Размер:	310.7 Кб
ID:	845204

    Вживляем в плату новые компоненты вот таким образом :
    Нажмите на изображение для увеличения
Название: IMG_5833.jpg
Просмотров: 0
Размер:	259.2 Кб
ID:	845210 Нажмите на изображение для увеличения
Название: IMG_5832.jpg
Просмотров: 0
Размер:	234.2 Кб
ID:	845208 Нажмите на изображение для увеличения
Название: IMG_5831.jpg
Просмотров: 0
Размер:	292.4 Кб
ID:	845206 Нажмите на изображение для увеличения
Название: IMG_5834.jpg
Просмотров: 0
Размер:	232.2 Кб
ID:	845212


  9. #9
    FFZ
    FFZ вне форума
    Авторитет Начальник кадров
    Репутация Репутация Репутация Репутация
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 4051719 Аватар для FFZ
    Регистрация
    01.04.2006
    Город/село
    Moscow
    Сообщений
    19,692
    Спасибо (Раздал)
    40436
    Спасибо (Получил)
    42173
    Автор
    Ветеран форума

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Более месяца прошло с момента написания моего последнего поста в теме .
    Честно скажу, и время особо то не было свободного и главное я не знал, точнее не понимал, что дальше сделать, каким путём пойти в вопросе модификации каскадов предварительного усиления и фильтров.
    Усилитель этот на столько хорош, что диапазон его как платформы под твик таким же образом очень широк.
    Платформа может выступить и как широкополосный усилитель весьма и весьма высокого уровня, и как девайс/платформа в многополосной системе под такт мида как в двушке так и трёшке, и даже в роли девайса под саб во вменяемой по мощности системе в мостовом режиме, были и такие вопросы от форумчан........ Один вариант применения усилителя в твике, как бы исключает возможность твика для другого варианта, т.к. тракт усиления в разных вариантах потенциального твика, надеюсь многом понятно почему, должны быть разными по своему функционалу, ну и рациональному содержанию комплектующих тоже должен быть разным.
    Вот поэтому я и не мог определиться как заточить конечный вариант, т.к. я не знаю кому достанется данный экземпляр, как он его захочет использовать.
    В общем думал я думал и надумал........
    Такого раньше я как правило не делал, по крайней мере не публиковал в открытых темах, всегда что-то убирал/удалял из тракта и в той или иной форме менял комплектующие в тракте, но в этот раз будем реализовывать, потому что внутренний свободный объём усилителя и свободные площади платы усилителя это позволяют, в обще будем делать по принципу - ВСЁ В ОДНОМ ФЛАКОНЕ!!!

    Перевожу , в результате твика я хочу реализовать следующие возможные режимы использования усилителя :
    1 - усилитель как есть, т.е. усилитель подвергается твику, но весь функционал заложенный в платформе остаётся. В этом случае усилитель может использоваться в полном объёме функциональных возможностей заложенных производителем;
    2 - усилитель подвергается твику в результате которого в тракте остаётся функциональным только входной буферный/согласующий каскад, регулировка гейн и каскад предварительного линейного усиления и согласования с каскадом УМ, при этом режим работы мост ИСКЛЮЧЁН;
    3 - усилитель подвергается твику и превращается усилитель с абсолютным директ-вход, т.е. нет даже регулятора гейн, сигнал с RCA приходит сразу в каскады УМ. Режим мост в данном случае так же ИСКЛЮЧЁН.


  10. #10
    Местный Бригадир
    Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация Репутация
    Репутация: 71909
    Регистрация
    24.08.2013
    Город/село
    Люберцы
    Сообщений
    1,184
    Спасибо (Раздал)
    39
    Спасибо (Получил)
    661

    Re: Серия Warhead 2-канальный усилитель Ural (Урал) W 2.180

    Цитата Сообщение от FFZ Посмотреть сообщение
    Более месяца прошло с момента написания моего последнего поста в теме .
    Честно скажу, и время особо то не было свободного и главное я не знал, точнее не понимал, что дальше сделать, каким путём пойти в вопросе модификации каскадов предварительного усиления и фильтров.
    Усилитель этот на столько хорош, что диапазон его как платформы под твик таким же образом очень широк.
    Платформа может выступить и как широкополосный усилитель весьма и весьма высокого уровня, и как девайс/платформа в многополосной системе под такт мида как в двушке так и трёшке, и даже в роли девайса под саб во вменяемой по мощности системе в мостовом режиме, были и такие вопросы от форумчан........ Один вариант применения усилителя в твике, как бы исключает возможность твика для другого варианта, т.к. тракт усиления в разных вариантах потенциального твика, надеюсь многом понятно почему, должны быть разными по своему функционалу, ну и рациональному содержанию комплектующих тоже должен быть разным.
    Вот поэтому я и не мог определиться как заточить конечный вариант, т.к. я не знаю кому достанется данный экземпляр, как он его захочет использовать.
    В общем думал я думал и надумал........
    Такого раньше я как правило не делал, по крайней мере не публиковал в открытых темах, всегда что-то убирал/удалял из тракта и в той или иной форме менял комплектующие в тракте, но в этот раз будем реализовывать, потому что внутренний свободный объём усилителя и свободные площади платы усилителя это позволяют, в обще будем делать по принципу - ВСЁ В ОДНОМ ФЛАКОНЕ!!!

    Перевожу , в результате твика я хочу реализовать следующие возможные режимы использования усилителя :
    1 - усилитель как есть, т.е. усилитель подвергается твику, но весь функционал заложенный в платформе остаётся. В этом случае усилитель может использоваться в полном объёме функциональных возможностей заложенных производителем;
    2 - усилитель подвергается твику в результате которого в тракте остаётся функциональным только входной буферный/согласующий каскад, регулировка гейн и каскад предварительного линейного усиления и согласования с каскадом УМ, при этом режим работы мост ИСКЛЮЧЁН;
    3 - усилитель подвергается твику и превращается усилитель с абсолютным директ-вход, т.е. нет даже регулятора гейн, сигнал с RCA приходит сразу в каскады УМ. Режим мост в данном случае так же ИСКЛЮЧЁН.
    Директ прикольно. А как же без гейна?
