В этой теме есть ответ на твой вопрос в картинках, не поленись прочитать её с начала, благо всеговсего 12 страниц. А изготовитель на корпусе написал ответ, как правильно подключать мостом, словами bridge mode.Цитата:
Сообщение от Bikuz
Вид для печати
В этой теме есть ответ на твой вопрос в картинках, не поленись прочитать её с начала, благо всеговсего 12 страниц. А изготовитель на корпусе написал ответ, как правильно подключать мостом, словами bridge mode.Цитата:
Сообщение от Bikuz
Вопрос очень интересный и стоит остановиться на его обсуждении.Американцы всегда указывают реальную мощность,которая отличается от указанной в характеристиках,от современной.Открывая коробку с АС,например CDT Audio,читаю бумагу-в ней указано то,что RMS 25W,хотя везде пестрят цифры,примерно в пять раз больше.Создаётся ощущение-когда АС попала в Россию,то мощность сразу увеличилась.В усилителях примерно аналогичное происходит,тот же самый PPI в сетях интернета говорит совсем о другой мощности,чем заявлено производителем в реальности.Но суть Вашего вопроса состоит в следующем:Цитата:
Сообщение от CheGeWARa
-При номинальной мощности усилителя,которая ниже АС, в заявленных характеристиках,действительно контроль по устойчивости работы будет не достаточным и стабильность будет под сомнением.Следовательно-при превышении уровня громкости добавится изрядное количество нелинейных искажений,которые смогут вывести динамик из строя(даже если, он может стоить не малых денег).В случае запаса по мощности усилителя,по отношению к АС -то это уже имеет весомый аргумент в том,что стабильность будет на уровне,а грамотная регулировка это компенсирует всегда.В данном случае этот пример будет полезным для всех,кто хочет навалить.Итого-не нужно требовать от компонентов невозможного,а использовать их по назначению в первую очередь.,

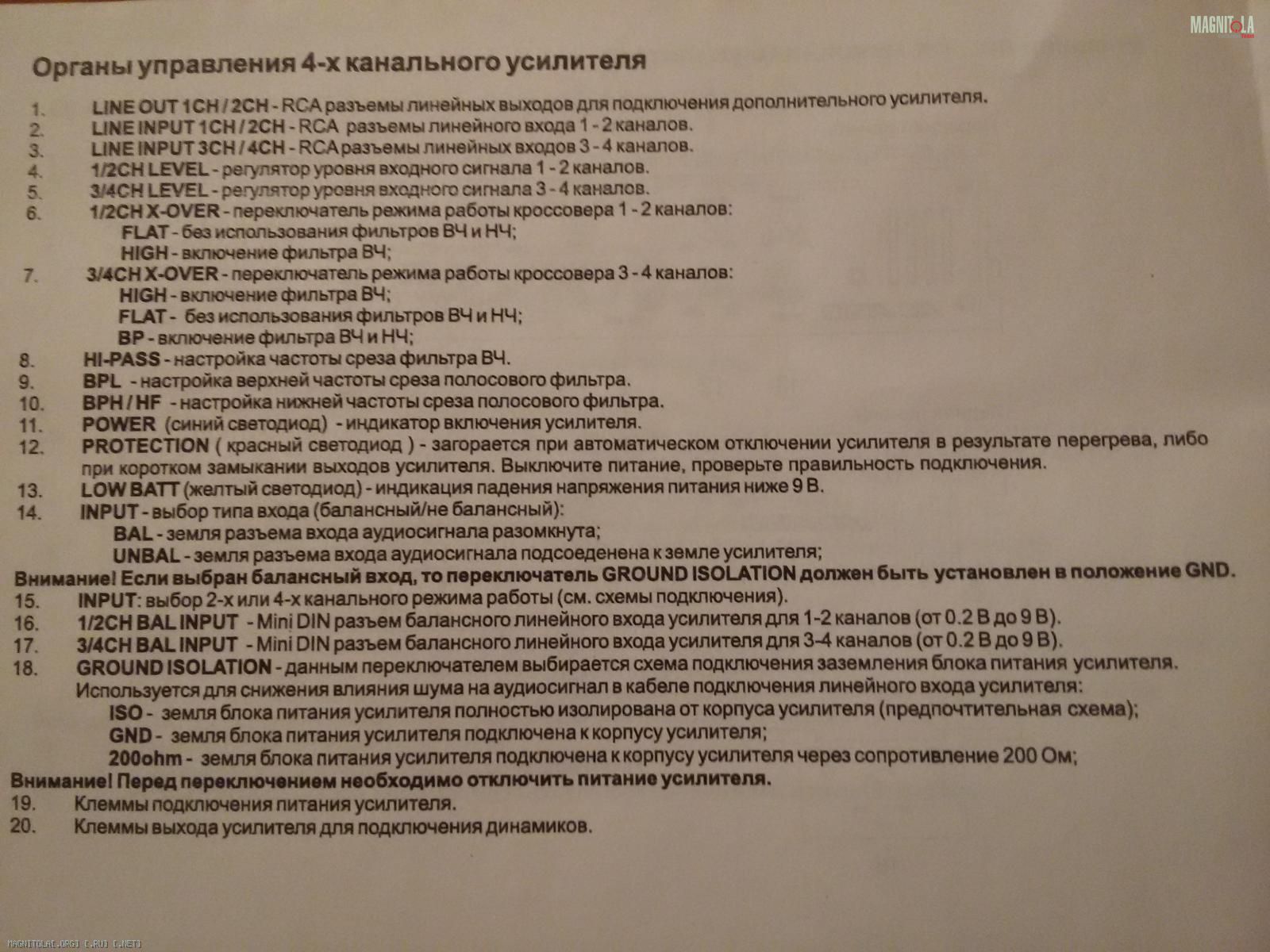

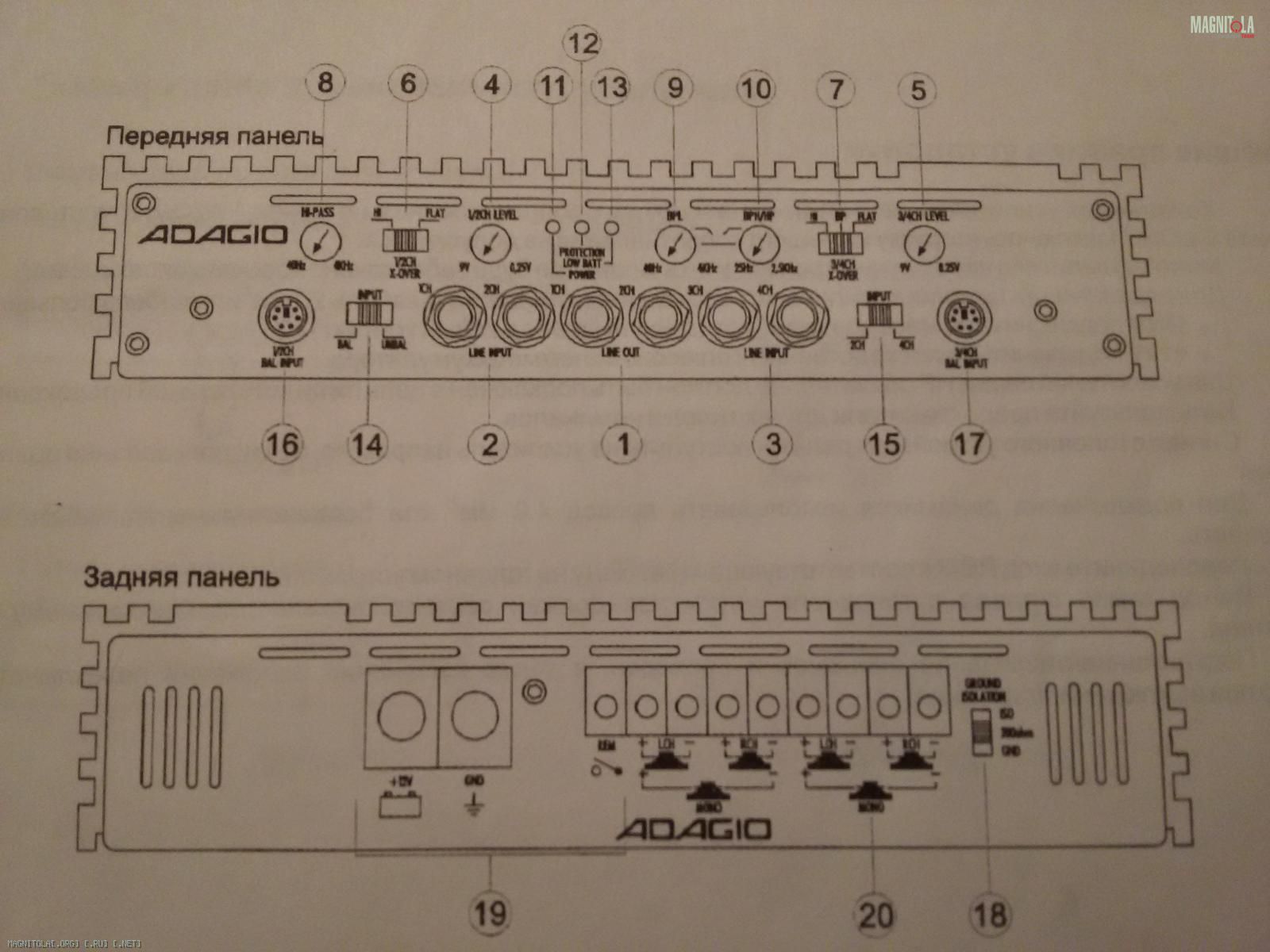

Здравствуйте, опять я) Изучая инструкцию от своего усилителя я наткнулся на такой параметр как балансный\не балансный тип входа
На фотографии пункт 14 и он связан с пунктом 18. Можно узнать об этом подробнее, для чего это и на что влияет?
Усилитель Adagio HF 200.4
Вложение 834124Вложение 834126
Здесь всё просто,по сути это вход высокого уровня,который берётся с выхода АС ГУ,поэтому так и называется.Посмотрите пост №79 в этой теме,по сути то же самое,только это уже реализовано в данном усилителе.,Цитата:
Сообщение от CheGeWARa
Подскажите пожалуйста - имеется усилок fusion fp-1404, хочу прикупить фронт 3-5к руб( посоветуйте что-то в этот бюджет) и саб(хочется музыкального басса без гудения) и есть ли смысл мутить поканалку с таким бюджетом или при таких простых компонентах особого смысла заморачиваться нет. Заранее спасибо за ответ. П.с. гу скорее всего будет Альп 98хх процессорный.
centrgroup, сначала сюда ещё раз,чтобы понять суть темы:Цитата:
Сообщение от centrgroup
http://magnitola.org/voprosy-ot-novi...vtomobile.html
А потом с вопросом в этот раздел:
http://magnitola.org/voprosy-ot-novichkov/
Сегодня хочется добавить и пополнить тему в следующем:
Дистрибьюторы питания.
В обиходе их называют по разному - разветвители,распределители питания и т.д. Смысл остаётся всегда в одном,что нужно подключить несколько потребителей нагрузки к одному проводу,который проложен от АКБ.

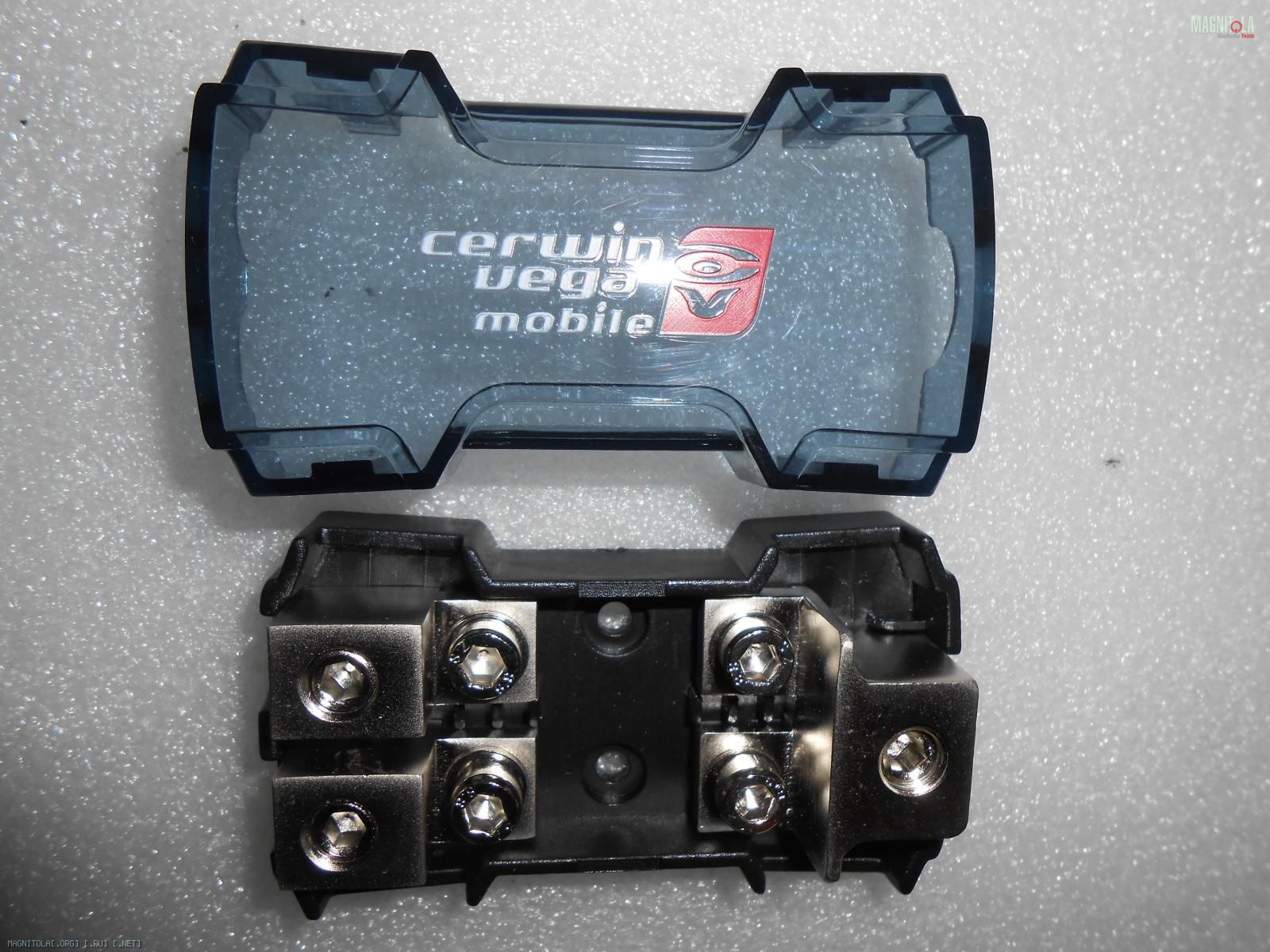

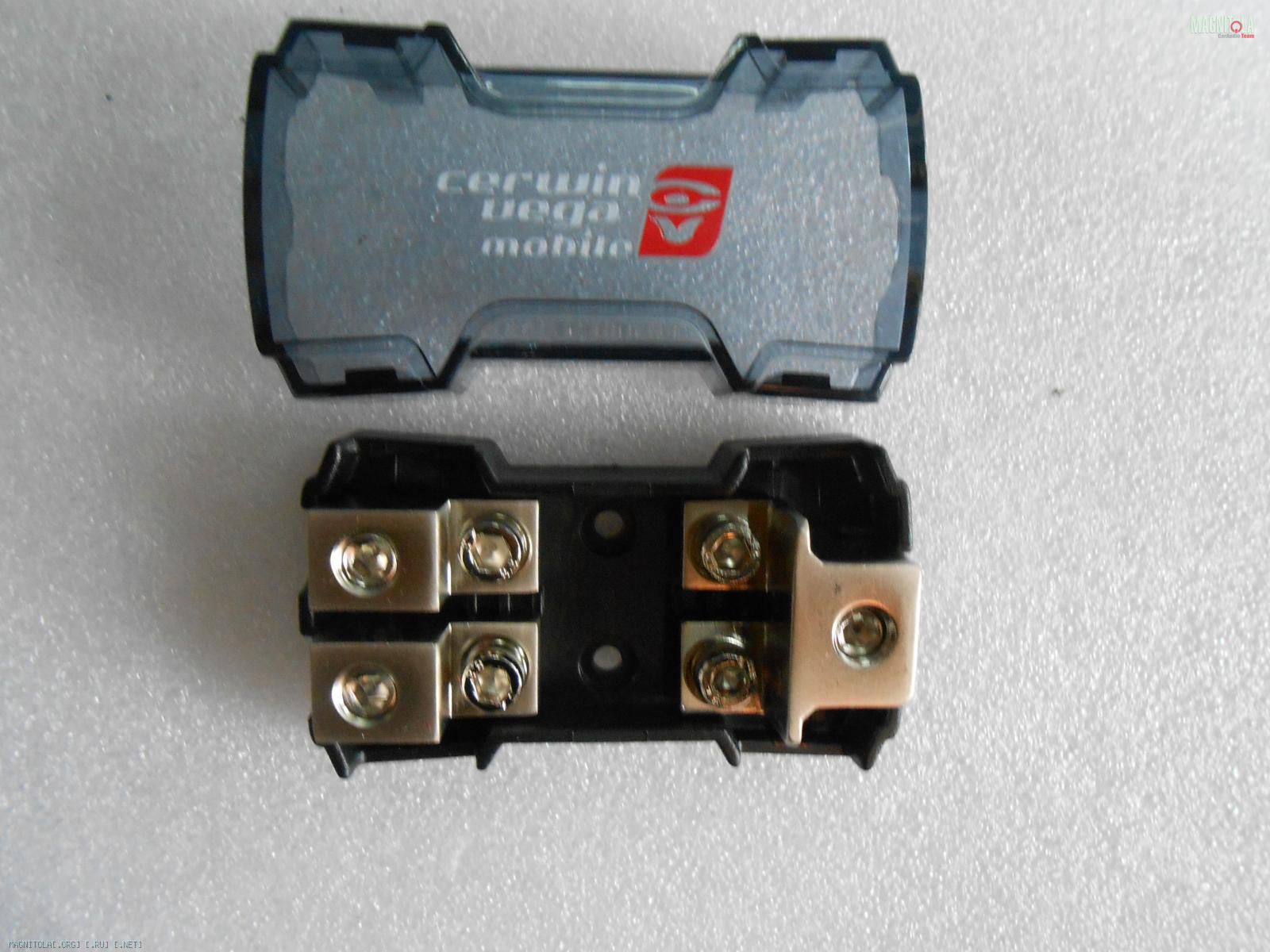

Как они выглядят,всегда интересно узнать.Дистрибьютор на плюс может быть с двумя предохранителями,в данном случае мини ANL указан на фото:
Вложение 848160Вложение 848162

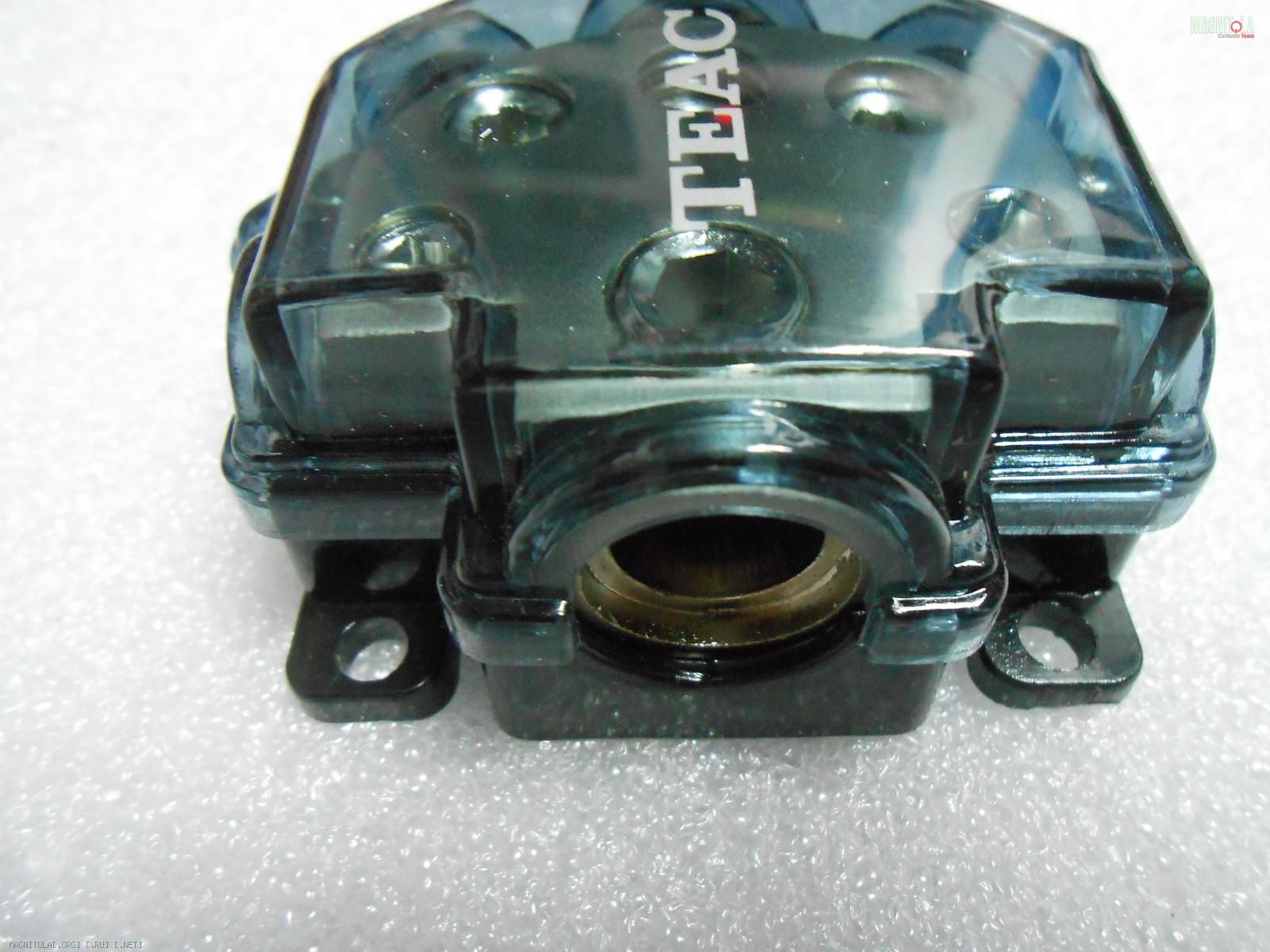

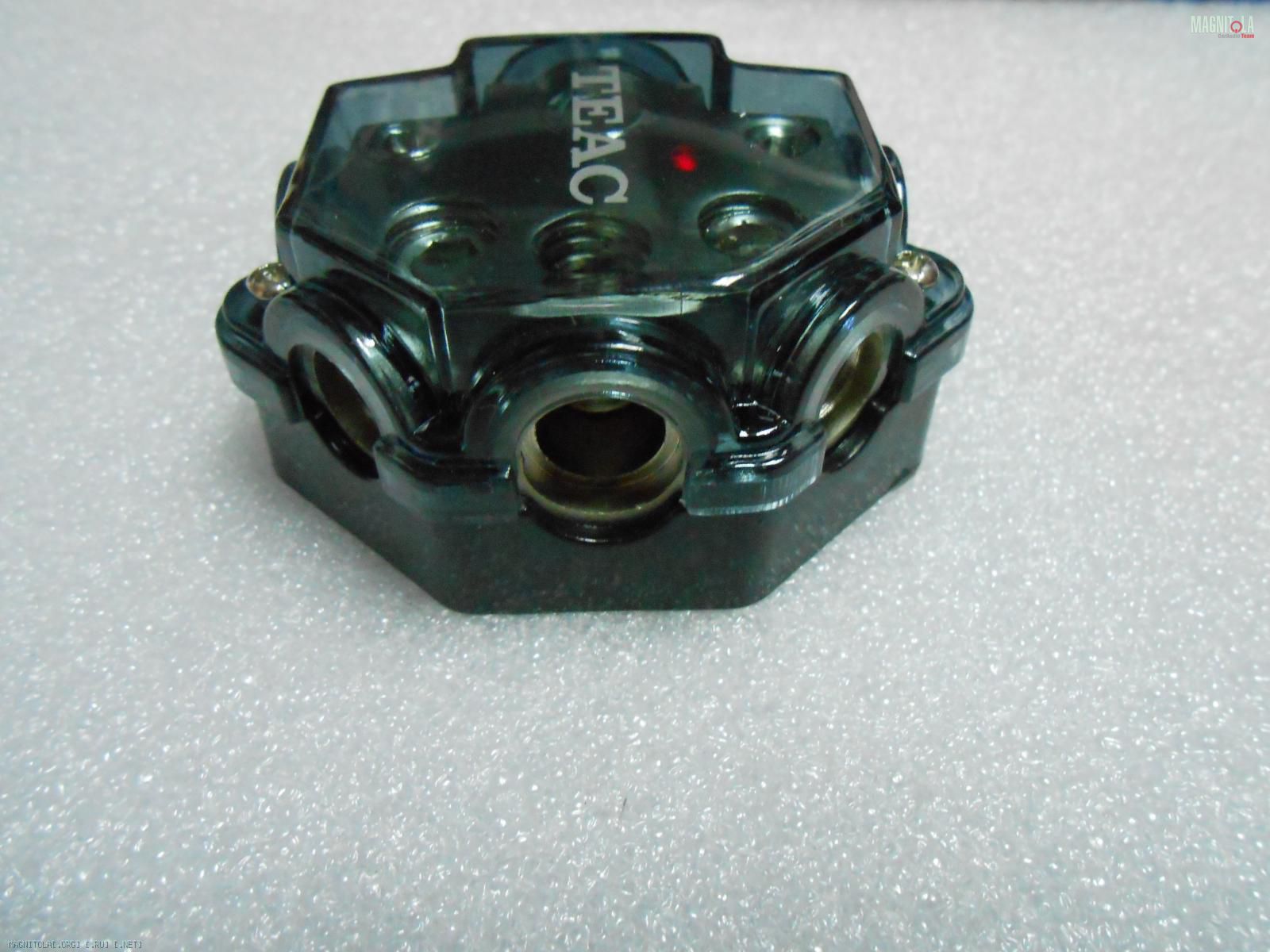

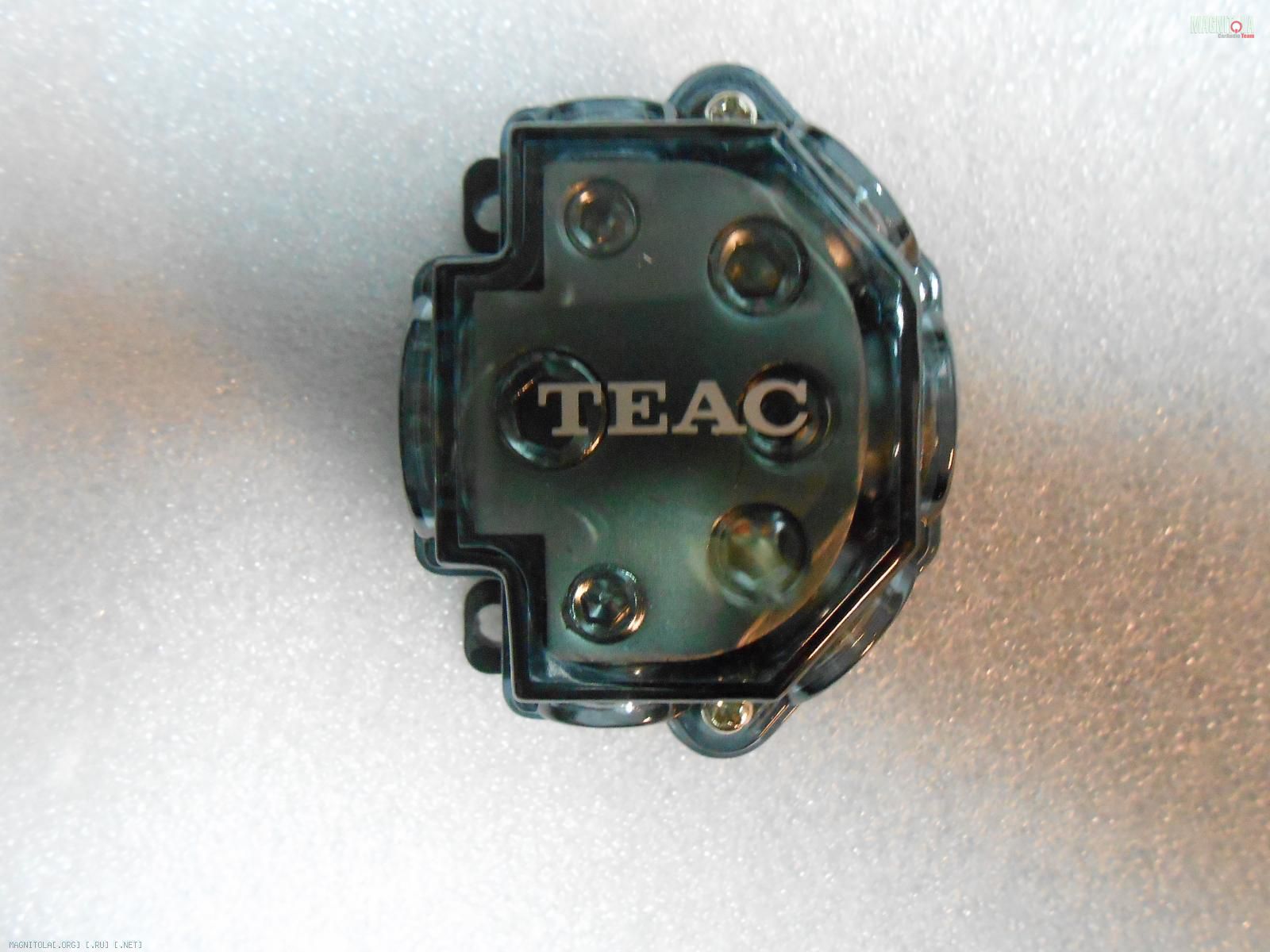

Минусовой вариант может выглядеть и по другому,имея различные подключения в зависимости от сечения кабеля,как входов,так и выходов-в отличии от плюсового,в котором есть ограничения из-за предохранителя в нём.
Смотрим на фото:
Вложение 848164Вложение 848166Вложение 848168
Данный пример-экспресс обзор по использованию в коммутации.При более глобальном подборе необходимо смотреть на то,какое сечение кабеля будет использовано в конкретном варианте и выбирать необходимый дистрибьютор для соединения,при построении системы в своём автомобиле.
Полезная тема для расчёта кабеля есть здесь:
http://magnitola.org/o-kommutacii/15...ranitelei.html
уважаемый гена расскажите про оплетку кабелей. межблоков, акустических и силовых.
Это не имеет отношения к данной теме и можно воспользоваться поиском,есть отдельная тема по этому вопросу.Вы уже не новичок на форуме и можно было давно найти тему:Цитата:
Сообщение от Esk1mo
http://magnitola.org/sdelano-na-foru...blochniki.html
или здесь:
Ох....Ну и тема...Даже не верится, что раздел для новичков.... Тут надо электриком быть, или уже далеко неплохо разбираться в электротехнике, чтобы такие посты понимать..Я минут 40 потратил только на то, чтобы нагуглить каждое третье слово из выделенного В-)Цитата:
Если сабвуферный динамик сконструирован, как двухкатушечный-должны быть подключены обе обмотки. Магнитная система ,как и многое другое, соткана из компромиссов и максимальной, а также наиболее равномерной тяга, создаваемая звуковой катушкой, будет при полном включении, ведь это ничто иное, как линейный электродвигатель-катушка будет равномерно распределена в зазоре, в котором, как в фокусе линзы, собрана вся энергия магнитов. Если задействовать только часть обмотки-тянуть она будет только в части рабочего хода, асимметричное усилие приведёт к резкому росту искажений, либо плотность тока в обмотке превысит расчетные значения, как и температура. Также- если катушка хотя бы кратковременно вылетает из зазора-процесс преобразования электрической энергии в магнитную и обратно будет нарушен и подводимая энергия будет переходить не в механическую энергию движения а напрямую в тепловую. Катушка начнёт гореть. Ещё это можно сравнить с действием дифференциала, когда одно колесо стоит на асфальте, а другое на льду. Это чем-то сродни получающемуся разнотягу.
И таких постов в теме немало :)
ВОт тебе и ответы новичкам )))
Далан Вам,Николай :) !!!
40 минут - это миг по сравнению,сколько времени тратят товарищи (ГОДЫ!!!) перед тем,как разобраться в таких вещах и разработать методику :
Кстати! Вот читал как-то давно, что вторую катушку можно использовать для экспериментов с электрическим демпфированием , подключив к ней определённое переменное сопротивление(только не указали параметры резистора)... Типа так можно добиться интересных результатов в плане игры саба. Так ли это,никто не подскажет? Не знаю,как в SPL,но на низких мощностях,когда риск спалить катушку мал,это имеет право на жизнь? Мне думается,что так можно если не мотор саба сжечь саб,то усилителю точно будет не сладко,и риск спалить усилитель - велик и вся эта затея-утопична!
Это уже со временем будет понятнее,главное что есть интерес и стремление к изучению.,Цитата:
Сообщение от Николай Пантелеев
ну поясните дураку как подвести массу на PCA уже бошка кипит с объемом инфы не справляетсяЦитата:
Сообщение от gena60
Зачем это делать,когда нужно проверить её наличие прибором?-читайте посты, начиная с №100.,Цитата:
Сообщение от Oleg051
прибор завтра надыбаю только, щас единственное что помогло минус с межблока соединил с корпусом усилителя писк пропал остался только треск!!!Цитата:
Сообщение от gena60
---------- Сообщение добавлено 05.10.2015 в 02:23 ----------
прибор нашел гараже забытый старый еще на подобие вашего примера, массы на PCA нет, решилось все методом соединения корпуса магнитолы с линейниками - писк пропал совсем (надеюсь такой метод не вреден?), а треск наводил разъем аукс, убрал его отакустических проводов все прошло тоже!!Цитата:
Сообщение от gena60
Даже стесняюсь спросить.... Это кто рекомендует экранировать балансную линию, да еще и с таким уровнем сигнала???Цитата:
Сообщение от gena60
Опять стеснение меня одолевает..... Что же мы получим при таком включении экрана???Цитата:
Сообщение от gena60
P.S. И это объясняется новичкам???
---------- Сообщение добавлено 05.10.2015 в 02:27 ----------
Действительно, чего сложного то?Цитата:
Сообщение от gena60
Это для новичков???
---------- Сообщение добавлено 05.10.2015 в 02:41 ----------
1.
2.Цитата:
Сообщение от gena60
А разве в первом случае грамотная регулировка не поможет?Цитата:
Сообщение от gena60
---------- Сообщение добавлено 05.10.2015 в 02:47 ----------
На картинке видно что это балансный линейный вход и он ни какого отношения к посту №79 не имеет - это совершенно разные вещи.Цитата:
Сообщение от gena60
И так и не так.Цитата:
Сообщение от chu0037
Берём крайние состояния:1.разомкнутая вторая катушка:практически ничего не происходит,т.к.Э.Д.С. в катушке возникла,но работу не совершила ,ведь не протекал ток.Толку НОЛЬ.
2.замкнутая вторая катушка:вся работа уйдёт на нагрев второй катушки и некоторое торможение движению.Т.е. приведёт к некоторому возрастанию Qts.Полезно или вредно возрастание полной добротности ?Это зависит от того,что хотим получить и единых рекомендаций "на все случаи жизни" дать невозможно.
И зачем дополнительное электрическое демпфирование при выходом сопротивлении современного усилителя в доли Ома?Будете подбирать такое же активное сопротивление в доли Ома и примерно той же мощности?Проще рассчитать изначально акустическое оформление.
Хочешь верь, а хочешь нет :), порой и в современных авто это достаточно часто, только это и выручает.Цитата:
Сообщение от Aleksey
а вот тут +1, что то как то замудрённо написано, экрана полноценного то точно не будет, а вот что, это по ситуации, кому как повезёт )))......Цитата:
Сообщение от Aleksey
Без стеснения скажу,есть теория,а есть и практика тоже- ситуация по этому поводу и сказана.По темам не раз на форуме читал и находил схожие ситуации,которые возникали в подобном вопросе.Цитата:
Сообщение от Aleksey
Aleksey, Если Вы не видите аналогию в сравнении того,что сказано,тогда и говорить будет не о чем.Смысл,чтобы уловить равноценность для Вас сложно,но он остаётся одним всегда.Хватит писать кроткие фразы и вносить негативы в темах,во всяком случае именно моих,такой флуд противоречит правилам: пункт 4.17....,Цитата:
Сообщение от Aleksey
Ни разу не встречал и не слышал от установщиков, чтобы приходилось экранировать акустические провода.Цитата:
Сообщение от FFZ
Выходное сопротивление очень низкое, входное достаточно низкое, уровень сигнала достаточно большой - что там может навестись?
Конечно, если положить провода на бензонасос.... :)
---------- Сообщение добавлено 06.10.2015 в 13:28 ----------
Выше, Федору ответил на это.Цитата:
Сообщение от gena60
Поставь себе уже нормальный переводчик!Цитата:
Сообщение от gena60
Какая может быть аналогия если это СОВЕРШЕННО РАЗНЫЕ ВЕЩИ?Цитата:
Сообщение от gena60
Не пиши глупости с умным видом да еще тем более начинающим.Цитата:
Сообщение от gena60
И пожалуйста, поставь себе хороший переводчик!
Огромная просьба к Вам,уважаемый Aleksey, не надо писать теорию,которая на практике с ней не совпадает.Пишите грамотно посты и не задавайте лишних вопросов.Жизнь наладится и всё будет хорошо!!!.,Цитата:
Сообщение от Aleksey
:)Цитата:
Сообщение от gena60
Это где есть расхождения?
:) :) :)Цитата:
Сообщение от gena60
Они не лишние, они наводящие на размышления о бренности бытия, о ленности сознания, об отсутствии знаний и о не преодолимом желании поделится "знаниями" с начинающими.Цитата:
Сообщение от gena60
Давно зреет мысль посоветовать Гене сменить аватар... Магистр Йода будет уместен...Цитата:
Сообщение от FFZ
Привет всем!Не хотел создавать отдельную тему,т.к. вопрос единичный.Так вот,предложили мне одного динозавра за 2500 руб именуемого blaupunkt mpa 5!Стоит ли брать?Говорят что рабочий,но проверить я не могу,продавец тачку продал,а музыку толкает отдельно.
Даниил777, отвечу на Ваш вопрос,но только без дальнейшей дискуссии по этому вопросу в данной теме.Цитата:
Сообщение от Даниил777
Усилитель Б/У,поэтому проверить перед покупкой обязательно нужно.Для этого достаточно Вашей машины,динамика, провода 3,5джек- 2РСА(мобильный телефон есть само-собой у Вас) и колбы с предохранителем(можно и флажковый держатель использовать,он будет проще при дальнейших действиях,предварительно изъяв сам предохранитель из них).Открываете капот и подключаете усилитель:
1.Установить все регуляторы на усилителе в ноль,против часовой стрелки повернуть.
2.Клемма минус АКБ к клемме минус усилителя.
3.3,5джек- 2РСА, подключаете в соответствии с назначением разъёмов:один в телефон(3,5 джек) и РСА к усилителю СН1 и СН2.
4.Динамик подключить к выходу усилителя СН1,например сначала.
5.Клемму плюс и ремот соединить параллельно на усилителе,сделав это должным образом, без соплей.
6.Далее подключаете колбу или держатель: один конец к усилителю,другой на клемму плюс АКБ.
ПРОВЕРЯЮТСЯ ВСЕ СОЕДИНЕНИЯ ЕЩЁ РАЗ
7.Вставляется предохранитель в колбу или в держатель предохранителя,усилитель должен включиться,об этом покажет индикация на нём.
8.Включаете на телефоне музыку и проверяете работу канала СН1,регулируете гейн,смотрите работу фильтров HPF,LPF, используя соответствующие регулировки для каждого,чтобы были видны изменения.
9.Изымаете предохранитель из колбы(держателя)
10.Подключается динамик на СН2 выхода усилителя и далее повторяются действия п. 8 и 9 для этого канала.
11.Повторяется п.9 снова и РСА разъёмы переставляем на СН3,СН4,а динамик подключается к СН3,например.
12.Вставляется предохранитель снова и повторяются действия для каналов СН3 и СН4.
ВНИМАНИЕ!!!,ВСЕ КОММУТАЦИИ НЕОБХОДИМО ПРОИЗВОДИТЬ ПРИ ИЗЪЯТОМ ПРЕДОХРАНИТЕЛЕ!!!
P.S.Эта методика пригодится многим участникам,чтобы выполнить минимальную проверку усилителя при покупке и проверке на месте.Желаю всем удачи!!!
По этому вопросу сложно сказать,нужно смотреть по назначению его применения и компонентов Вашей системы.Выше в теме уже об этом сказано,достаточно просто прочитать и понять на сколько этот усилитель подойдёт к данным требованиям.,Цитата:
Сообщение от Даниил777
Кто-нибудь помнит такой измерительный прибор -УНИГОР? Хорошая вешь!
Я таки понял- это прообраз Ц4315 австрийский? Аналоговый мультиметр, только лучше, чем цифровой? Тогда это хорошо забытое старое...
Хороший прибор,для работы вполне подходящий,если уметь им правильно пользоваться - поможет во многих ситуациях в измерении.,Цитата:
Сообщение от Doctoraqv
Здраствуйте. Строю систему в ВАЗ 2110. В силу определенных обстоятельств имею следующие компоненты, магнитолла JVC KD-921BT, усилитель E.O.S. AE-620T Limited Edition, усилитель Hifonics zxi 6406, среднечастотники Ground Zero GZCW 6-4Y 2шт, высокочастотники Lanzar Opti TW 4шт. Впринципе в автозвуке есть начальные понятия, уже было много разных систем простеньких (фронт и саб). Думаю хифоникс посадить на 4 твитера, а еос на средние, и я так понимаю кросоверы при этом не надо использовать, рулить фильтрами на усилителях. Собственно прошу совета какие где филтры включить и как примерно срезы частот выставить, собственно с чего начать.)
С изучения этой темы сначала:Цитата:
Сообщение от STALKER_GT
http://magnitola.org/ob-usilitelyah/...-usilitel.html
Читал давно, еще раз почитал, освежил. и всеже. посмотрел мануалы по усилкам и понял что фильтра там неподходящие. Как быть? есть кросы Alpine SPX-17PRO, еще от компонентов Oris и DLS кросы.Цитата:
Сообщение от gena60
Отключите фильтр в усилителе и постройте систему на паскроссах,раз усилители есть в наличии.Если кроссоверы от других динамиков,тогда нужно их нужно доработать,используя этот калькулятор:Цитата:
Сообщение от STALKER_GT
Относительно этого калькулятора:
Первое неочевидное- в качестве импеданса возьмите измеренное тестером Re (сопротивление постоянному току) + 25%.
Второе- постарайтесь найти ТТХ донора и взять оттуда частоту раздела. пытаться угадать ее , подставляя в формулы параметры деталей кросса- дело совершенно бесполезное....
Всем привет! Ребят, подскажите немного. Сейчас временно в машине (седан) стоит домашняя, переделанная на 12В акустика mikrolab, подключенная к сабу ( ~400Вт ), с JVC-шным 2 канальным усилком (~280Вт), хочу взять в качестве ГУ Pioneer FH-X360UB и убрать весь этот колхоз. Заводские 4 колонки в дверях заменю на новые. Завтра полезу замерять диаметры. Вопрос такой: какие колонки выбрать, какой мощности? А если пищалки дополнительно подключать, то как их лучше подсоединить, зацепить к мидбасам ? ...
Создайте отдельную тему, там всё объеснят!Цитата:
Сообщение от jhon111
Ответ на Ваш вопрос уже есть в этой теме,поэтому прочитайте внимательно её сначала.Цитата:
Сообщение от jhon111
На этот ликбез, есть ответ в посте №155.,Цитата:
Сообщение от jhon111
Обязательна ли замена штатного питания на ГУ, если ГУ работает только через внешние усилители?
turinec, можно этого и не делать,но есть иногда подводные камни: при подключении другого ГУ к штатной проводке может увеличить ток потребления,вне зависимости от режима работы ГУ(от встроенного или от внешнего усилителя).Это объясняется тем,что в современных ГУ есть стабилизаторы напряжения,которые уже потребляют необходимый ток,даже без подключенной АС.В этом случае неизвестно на сколько целостность штатной проводки оправдана и не повреждена природными явлениями.У меня было не мало случаев,когда после пяти минут работы ГУ пропадал основной плюс(B.UP).Рекомендуется всегда делать отдельное питание от АКБ,поставив предохранитель возле клеммы плюс обязательно.Это поможет в дальнейшем исключить возможные проблемы с питанием.,Цитата:
Сообщение от turinec
Добрый вечер наши уважаемые учителя авто звука.
Сегодня доделывали слабые места проводки питания, а потом замеряли просадки в этих цепях питания на полных громкостях (до критических искажений, можно сказать перед клипом) в системе с двумя усилителями на 6 каналов с мощностью 400+300=700. Ни где не было замечено просадок больше 0,5 вольта. Это нормально?
Это сумбурно сказано,поэтому трудно оценить Ваш труд в этом испытании.,Цитата:
Сообщение от turinec
