Правильное построение системы в автомобиле.

**kruizo** · 26.05.2015 15:27

-Обычный тестер
Вложение 783080

gena60, у меня такой же тестер был в школьный годы. Первый, купленный на собственные сбережения

А ща китайскую поделку иногда использую

**MAGNITOLA** · 26.05.2015 15:27

Если Вы впервые на нашем Форуме:

Обратите внимание на список полезных тем в первом сообщении.

Термины и наиболее популярные модели в сообщениях подсвечиваются быстрыми подсказками и ссылками на соответствующие статьи в МагВикипедии и Каталоге.

Для изучения Форума не обязательно регистрироваться - практически весь профильный контент, включая файлы, картинки и видео, открыты для гостей.

С наилучшими пожеланиями,
Администрация Форума автозвука Магнитола

**gena60** · 26.05.2015 21:57

Сообщение от kruizo

у меня такой же тестер был в школьный годы. Первый, купленный на собственные сбережения

Был,а почему его не сохранили?Такие приборы нельзя менять на китайских товарищей в замене,никак нельзя.,

**kotjara500300** · 27.05.2015 17:10

Сообщение от gena60

Сегодня хочется сказать следующее:
Очень часто задаются вопросы о том,как прозвонить массу РСА в ГУ.
Рассмотрим этот процесс в картинках.Для теста выбрано самое простейшее:

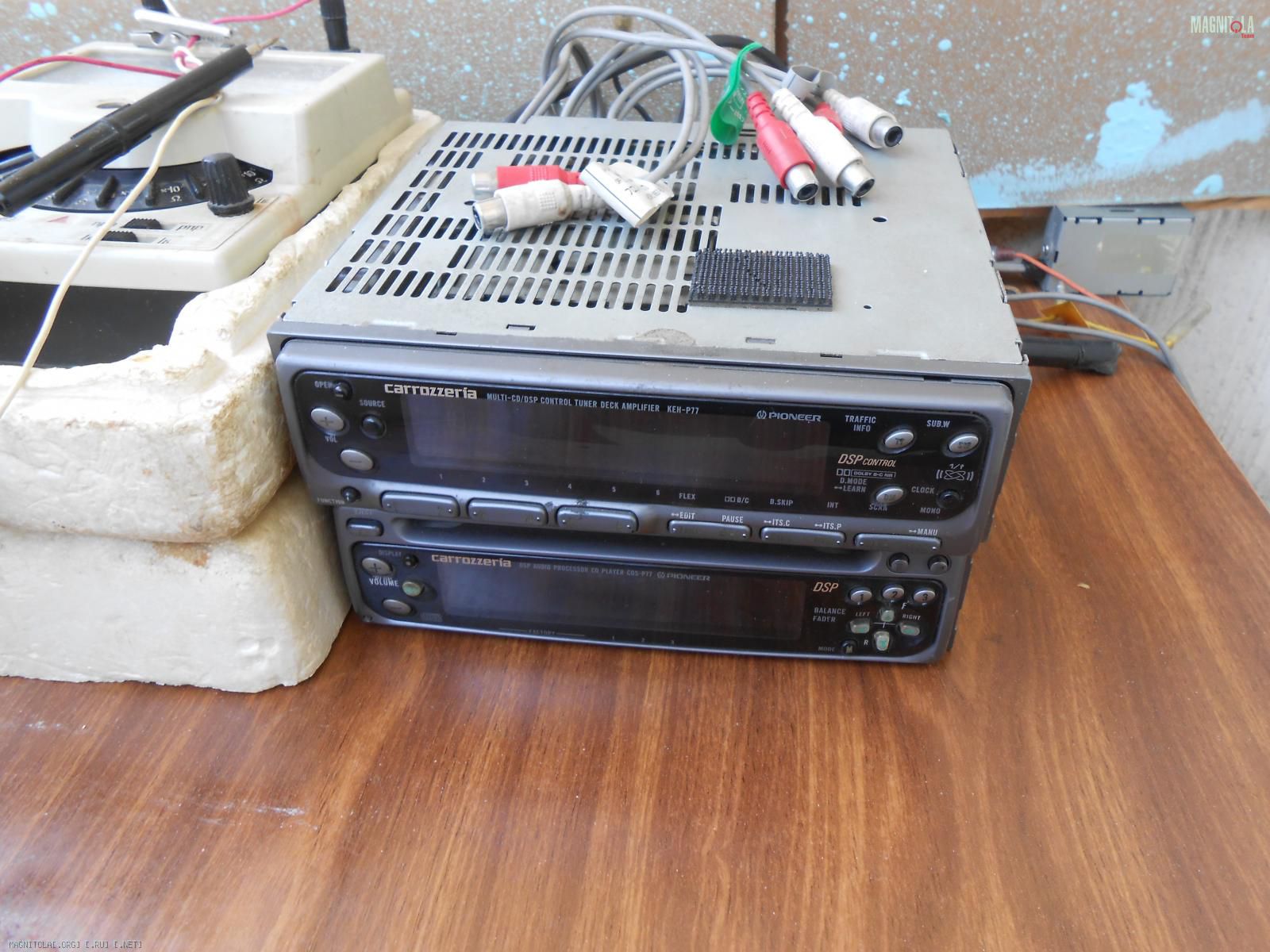

-Обычный тестер и ГУ:
Вложение 783078

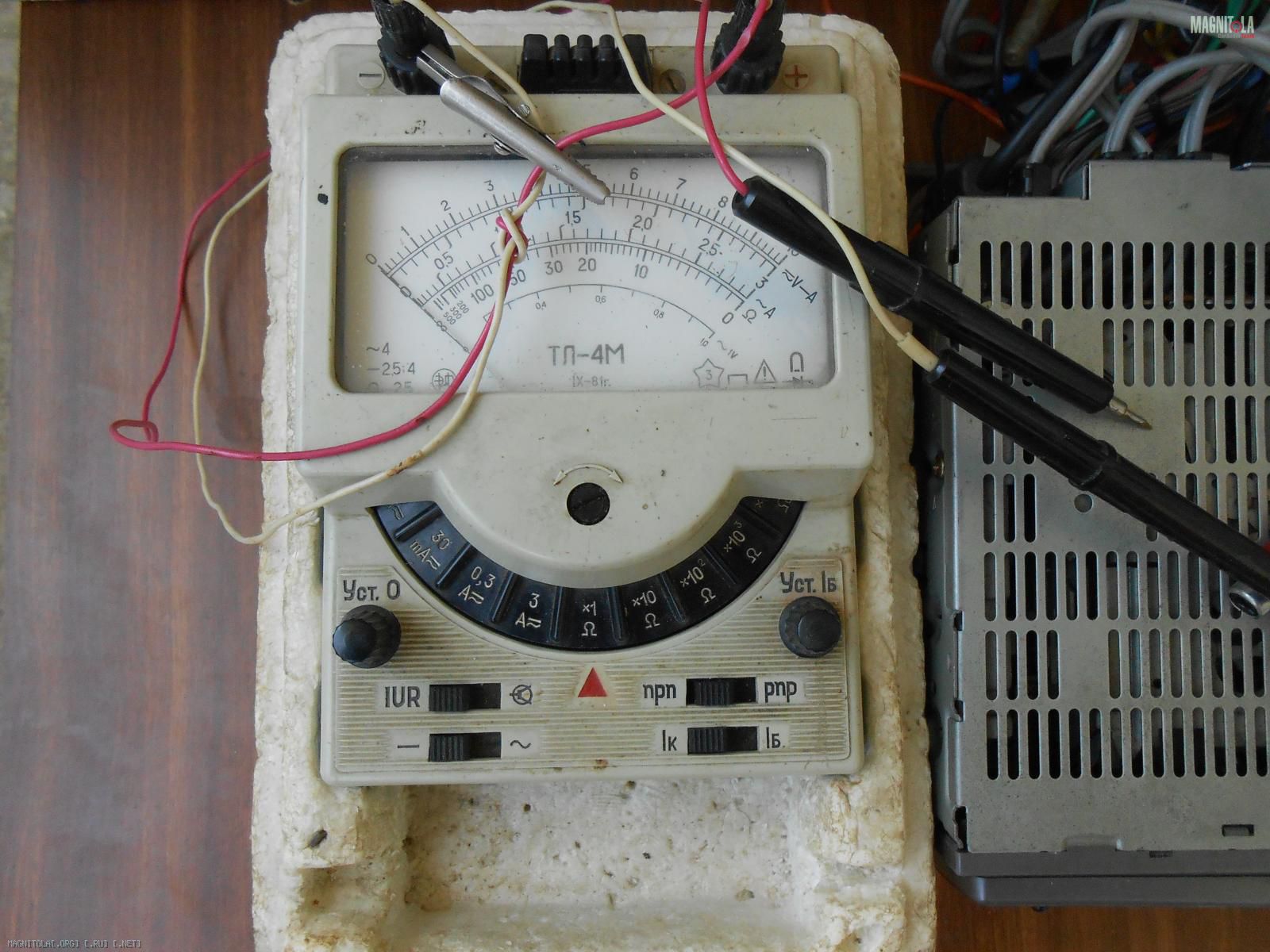

Ставим предел в измерении сопротивления "х1" на приборе:
Вложение 783080
Подключаем щуп тестера к массе РСА,с помощью крокодила(для фото это необходимо,но в реальных условиях это не понадобится-достаточно придержать рукой).Смотрим на положение стрелки прибора,которая находится в бесконечности:
Вложение 783088

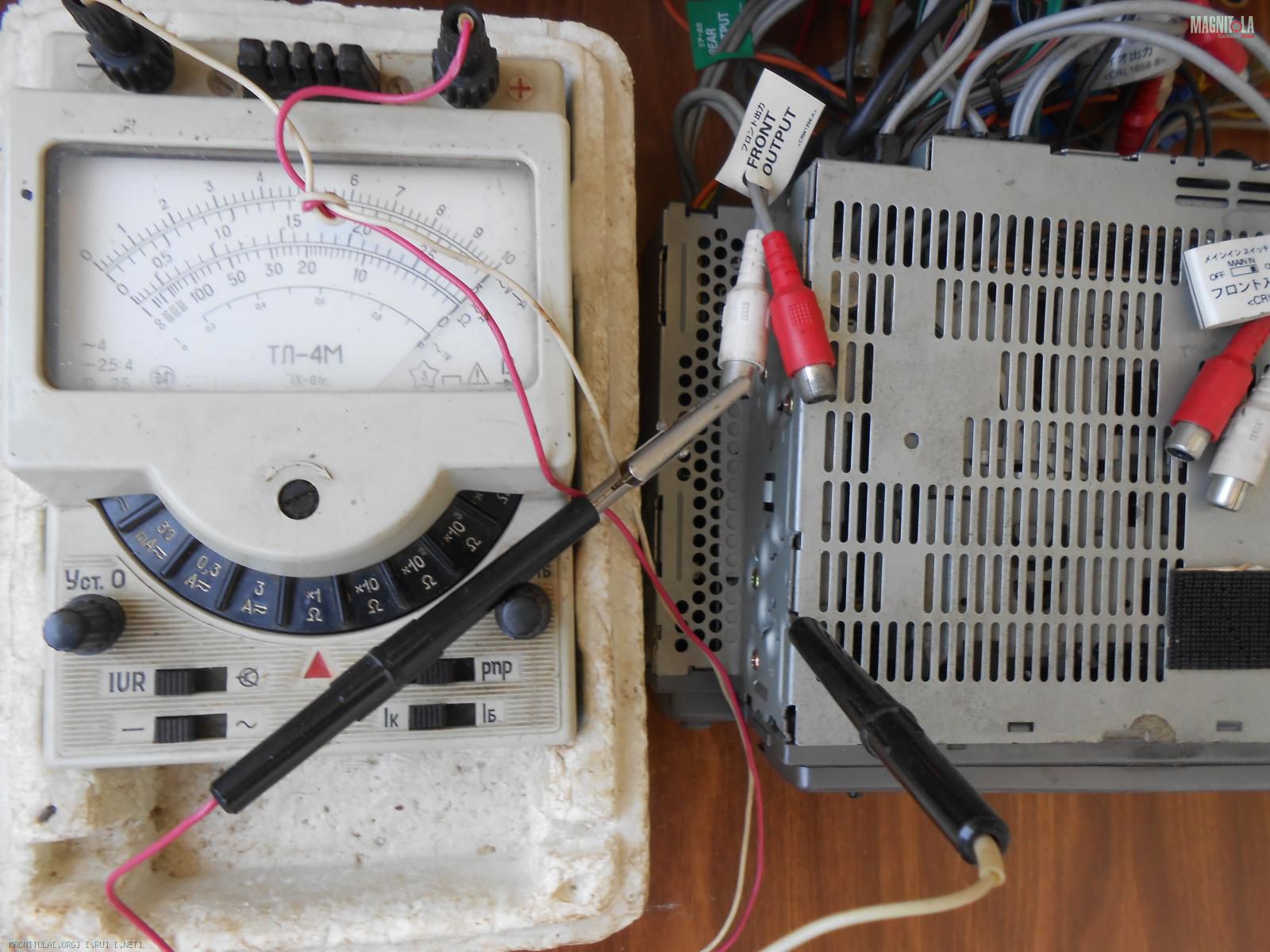

Другой щуп соединяем с корпусом ГУ,в любом удобном месте и смотрим на сопротивление,которое показывает прибор(отклонение стрелки, в данном случае) и видим - результат в измерении,что сопротивление равно нулю:
Вложение 783090

Самый простой метод в измерении всегда поможет разобраться в этом вопросе,вне зависимости от знаний и уровня подготовки в этой области.,

А если у тестера (того самого, китайского) есть функция прозвона на контакт (замыкание), можно ли пользоваться им? Т.е. масса рса и корпус гу дозвониться не должны, правильно?

**gena60** · 27.05.2015 19:32

Сообщение от kotjara500300

А если у тестера (того самого, китайского) есть функция прозвона на контакт (замыкание), можно ли пользоваться им?

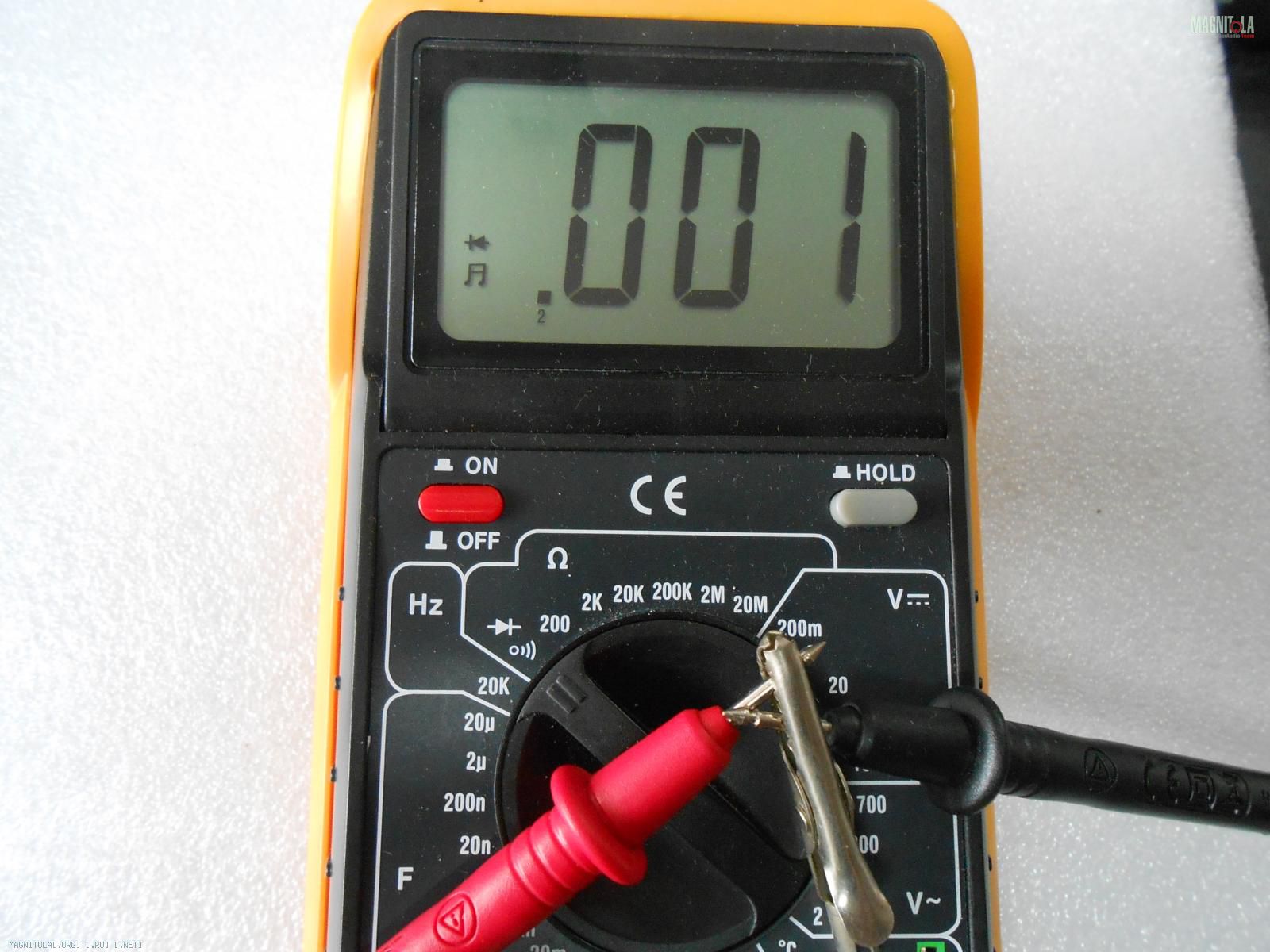

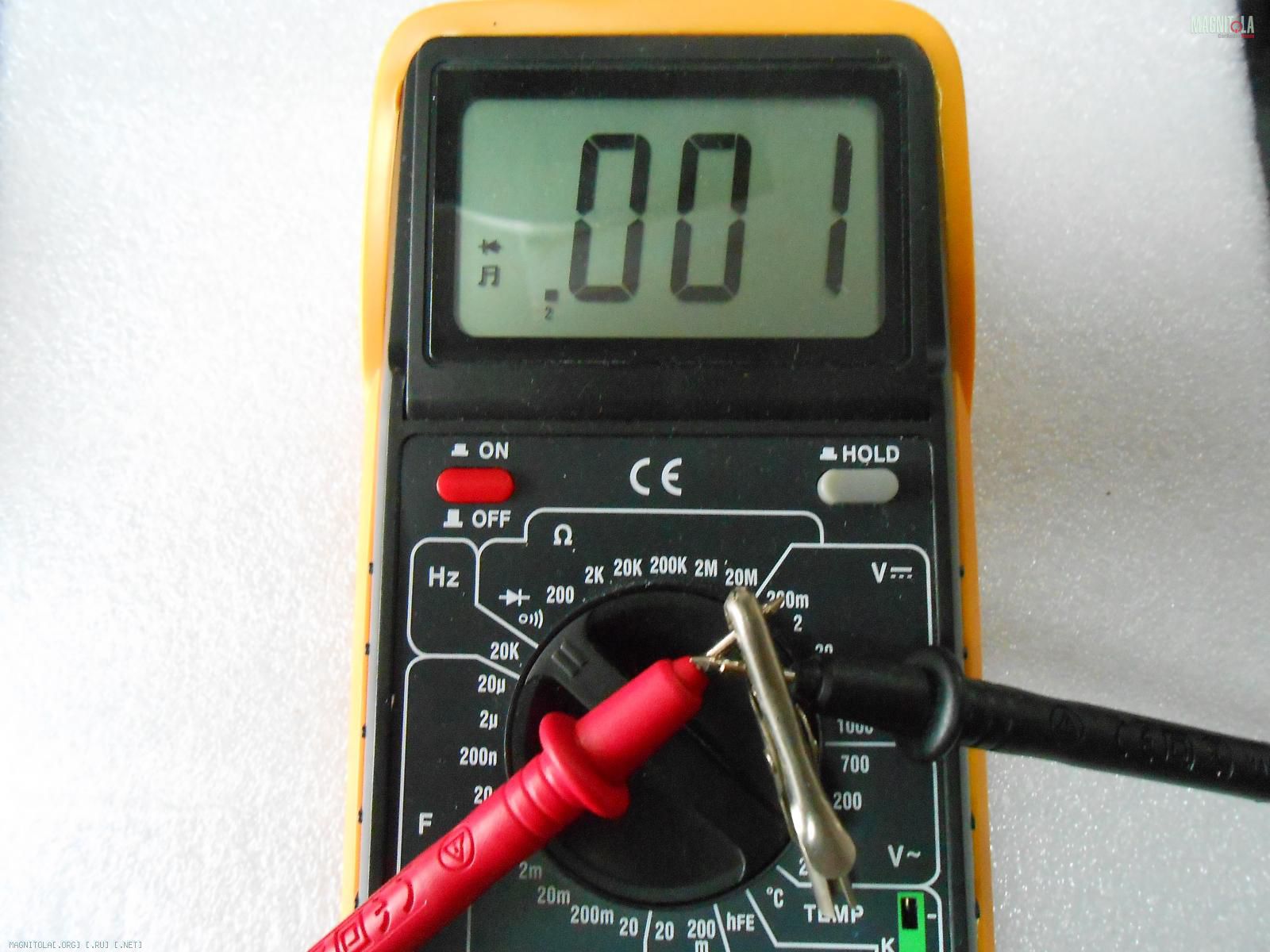

Можно,если тестер с прозвонкой и звуковым сигналом-тогда будет звучать звуковой сигнал при наличии нулевого сопротивления и увидите это:

Нажмите на изображение для увеличения
Название: DSCN3221.jpg
Просмотров: 0
Размер: 148.5 Кб
ID: 784438

Нажмите на изображение для увеличения
Название: DSCN3223.jpg
Просмотров: 0
Размер: 177.5 Кб
ID: 784440

Нажмите на изображение для увеличения
Название: DSCN3224.jpg
Просмотров: 0
Размер: 184.0 Кб
ID: 784442

...на этих фото замкнул крокодилом щупы, для наглядности(основное указано выше,как измерить:массу РСА на один щуп,а к корпусу ГУ другой щуп) .Если есть контакт -прибор покажет то,что видно на картинке(погрешность прибора из-за щупов не исключена,поэтому видим на приборе цифру .001).,

Сообщение от kotjara500300

Т.е. масса рса и корпус гу дозвониться не должны, правильно?

Нет, не правильно.Звониться должны-это показывает то,что предохранитель целый.Если сопротивление в бесконечности(не звонится)-значит ГУ требует ремонта.,

**MeqBeqb** · 29.05.2015 08:16

Вопрос по питанию - у некоторых ГУ (например моя - Pioneer SPH-DA110) нет кнопки вкл/вкл и она включается сама при повороте ключа (в положение ACC) т.е. я так понимаю производитель обеспечил ГУ защитой? но тогда встает вопрос по управлению питанием усилителя - проверить есть ли временная задержка на "Remote" и если нет, то может быть есть смысл поставить отдельный выключатель от +12V или проводе "Remote" от ГУ, а дальше как в пост №34 данной темы

**kruizo** · 29.05.2015 11:01

Сообщение от MeqBeqb

Вопрос по питанию - у некоторых ГУ (например моя - Pioneer SPH-DA110) нет кнопки вкл/вкл и она включается сама при повороте ключа (в положение ACC) т.е. я так понимаю производитель обеспечил ГУ защитой? но тогда встает вопрос по управлению питанием усилителя - проверить есть ли временная задержка на "Remote" и если нет, то может быть есть смысл поставить отдельный выключатель от +12V или проводе "Remote" от ГУ, а дальше как в пост №34 данной темы

Проверьте комутацию или найдите другую точку подключения для АСС.

**MeqBeqb** · 29.05.2015 11:08

Сообщение от kruizo

Проверьте комутацию или найдите другую точку подключения для АСС.

хм, подключено все по инструкции, в описании ГУ так и написано что ГУ должно включаться автоматически при включении зажигания, можно конечно заморочиться и поставить реле с задержкой по времени на включение, но я спрашивал именно про внешний усь - при таком раскладе есть необходимость добавить отдельный ключ на управление питанием?

**kruizo** · 29.05.2015 11:37

Сообщение от MeqBeqb

хм, подключено все по инструкции, в описании ГУ так и написано что ГУ должно включаться автоматически при включении зажигания, можно конечно заморочиться и поставить реле с задержкой по времени на включение, но я спрашивал именно про внешний усь - при таком раскладе есть необходимость добавить отдельный ключ на управление питанием?

Заморочится можно с десятком вариантрв управления.
Я говорю именно про поиск в автомобиле точки питания, на которой питание отключается не после поворота ключа в положение OFF, а с временной задержкой в 5-10 минут, и управляемой блоком ВСМ автомобиля.
Думаю, это будет правельней.

**gena60** · 29.05.2015 21:21

Сообщение от MeqBeqb

но тогда встает вопрос по управлению питанием усилителя - проверить есть ли временная задержка на "Remote" и если нет, то может быть есть смысл поставить отдельный выключатель от +12V или проводе "Remote" от ГУ, а дальше как в пост №34 данной темы

Здесь всё проще-ГУ включается от АСС,а ремот подключен к соответствующему выходу.Следовательно:пока ГУ не включится,значит питание по каналу ремот не будет поступать на усилители.,

Сообщение от kruizo

Проверьте комутацию или найдите другую точку подключения для АСС.

Этого не понадобится,в данном случае.,

**alex01535** · 12.06.2015 22:37

Привет! Помогите пожалуйста с настройкой BitTen.
ГУ Pioneer pioneer avh-x8600bt, усилитель Audison SR 4, акустика фронт Focal Performance PS 165fx подключена поканально(без кроссоверов) , саб Gladen Rs 10,усилитель на него Mosconi One 240.2,процессор Bit Ten. ГУ к профессору BitTen подключен через RCA через мастер вход.
При настройке калибровки чувствительности мастер входа, индикаторы не загораются даже если выкрутить до 5.почему?
Помогите пожалуйста с настройкой BitTen.
ГУ Pioneer pioneer avh-x8600bt, усилитель Audison SR 4, акустика фронт Focal Performance PS 165fx подключена поканально(без кроссоверов) , саб Gladen Rs 10,усилитель на него Mosconi One 240.2,процессор Bit Ten. ГУ к профессору BitTen подключен через RCA через мастер вход.
При настройке калибровки чувствительности мастер входа, индикаторы не загораются даже если выкрутить до 5.почему?
Если я правильно понимаю, если срезы делать процессором BitTen то на усилители Audison SR 4 надо поставить переключатели в Full pass А и В каналов и минимальное положение? И для Саба на Mosconi тоже? Или как?
Какие срезы лучше ставить для моей акустики? И для Саба?
Если возможно подробно объясните что и как настраивать.
Заранее благодарен!
С Уважением Александр
