Под +-36В постоянки максимум (умножаем переменку на 1,41, или в импульсниках не так?). Модули 2022 на большее не рассчитаны. Ну а L15d придётся довольствоваться этим (у него заявлена работа от +-30В).Цитата:
Сообщение от FFZ
Вид для печати
Под +-36В постоянки максимум (умножаем переменку на 1,41, или в импульсниках не так?). Модули 2022 на большее не рассчитаны. Ну а L15d придётся довольствоваться этим (у него заявлена работа от +-30В).Цитата:
Сообщение от FFZ
- в программе расчёта трансформатора выстави первичное напряжение 12.6/13.8/14.4Цитата:
Сообщение от dyno
- вторичное задавай 31-32В

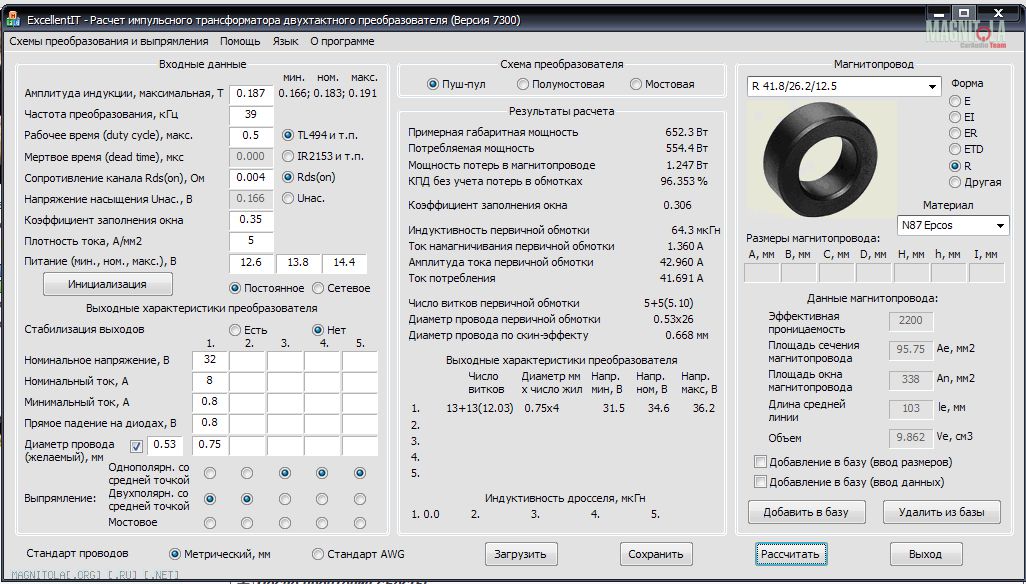

Вот что вышло. Так понимаю, во вторичку можно и 12 витков?
Вложение 669412
Верно.Цитата:
Сообщение от dyno
Как видишь..... всё не так и сложно если не пытаться ждать просто конкретных советов, а двигаться самому пусть и с помощью, но самому поступательно, step by step.
можно, только 36В не получишь :) намотай пробную 12 витков(любой провод), подключи к мосту с кондёром и нагрузи мА 200, померь мультомЦитата:
Сообщение от dyno
п.с. когда возьмёшь осц, смотри пульсы на первичке, именно когда вторичка выпрямлена, отфильтрована и нагружена(от мин. до макс)
FFZ, так я и не спорю. Просто до 6 варианта никто особо и не торопился помогать...
В общем, можно этот расчет принять как руководство к действию?
---------- Сообщение добавлено 09.11.2014 в 19:14 ----------
Хм... 13 витков проводом 0,7 не ложится... Придется таки брать 1,3мм, тогда норм.Цитата:
Сообщение от Абент
тебе просто дали удочку и подвели к воде где рыбы навалом и дали возможность проголодаться ))), дав тем самым шанс к твоему поступательному развитию :). извини, порой по началу многим это кажется не справедливым и жестоким, но это работает ))), потом только спасибо говорят.Цитата:
Сообщение от dyno
Тогда вопрос ещё.
Если мотать проводом 1,3, то можно и 14 витков разместить, получив 39В, тогда есть смысл сделать ШИМ-стабилизацию?
Или оставить 13 витков и пользовать 36В без стабилизации?
Я не совсем понял, её внедряют в управляющую схему самого ПН, или вешают уже после транса\емкостей? Если внедрять, то не буду, ибо нет схемы а рисовать не хочу, а если после - то вполне возможно, она довольно компактная.
что значит "проводом 1,3" ?Цитата:
Сообщение от dyno
39В мало для шим-стаба на 36, кроме того, есть у меня подозрение, что тебе и так 14 витков придётся делать
я мучился с шим-стабилизацией в разных вариантах, у меня ничего путного не вышло, поэтому я сторонник жёсткого транса(максимум меди, максимум связи обмоток) с максимальной возможностью мгновенно отдаваемой мощностью(я уже тёр про это, про транс, ключи, реализацию можешь глянуть в теме "злой малыш", может какие-то вопросы отпадут)
возможно кто-то более удачлив, умён, грамотен в вопросе шим-стаба, может и отзовётся, а если ещё и картинки пульсов и постоянки приложит, то совсем интересно
Нашел нечто похожее, но не читал ещё. Внедряется в ПН вроде.
---------- Сообщение добавлено 09.11.2014 в 20:44 ----------
Вторички проводом 1,3мм по два провода на обмотку. Если мотать сразу на кольцо - ложится 14 витков.Цитата:
Сообщение от Абент
